www.haier.com. English | 23 Mode d'emploi HD90-79A HD90-79A-F HD90-79A-DF Sèche-linge avec pompe à chaleur Mixte Mi nuterie 30 m in 20 m in Coton Prêt à repasser Prêt à ranger Ext ra sec Ext ra sec Prêt à ranger Syn th éti que Nett oyage du Filt re Couettes Rafraîchir Délicat Marche/ Arrêt Départ dif féré Bac pl ei n Prêt à repasser Ant i-froissage Al arm e Départ /P ause

• Technologie de pompe à chaleur p. 18
• Tableau de consommation p. 18
• Nettoyage et entretien p. 19
• Codes d'erreur p. 19
• Dépannage p. 20
• Diagramme du circuit électrique p. 21
• Fiche de produit p. 22

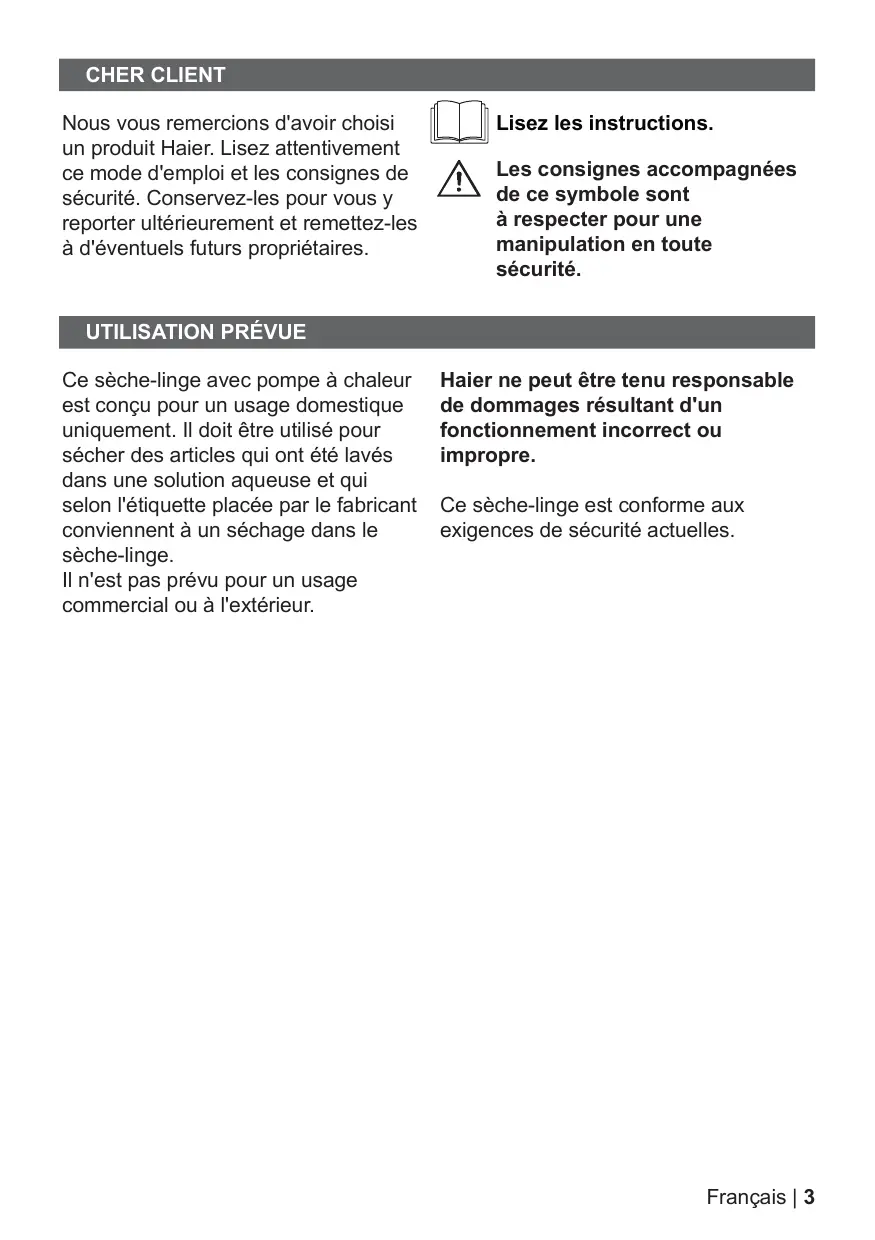

• Service client 2 | Français CHER CLIENT Nous vous remercions d'avoir choisi un produit Haier. Lisez attentivement ce mode d'emploi et les consignes de sécurité. Conservez-les pour vous y reporter ultérieurement et remettez-les à d'éventuels futurs propriétaires. Lisez les instructions. Les consignes accompagnées de ce symbole sont à respecter pour une manipulation en toute sécurité. p. 23

Ce sèche-linge avec pompe à chaleur est conçu pour un usage domestique uniquement. Il doit être utilisé pour sécher des articles qui ont été lavés dans une solution aqueuse et qui selon l'étiquette placée par le fabricant conviennent à un séchage dans le sèche-linge. Il n'est pas prévu pour un usage commercial ou à l'extérieur. Haier ne peut être tenu responsable de dommages résultant d'un fonctionnement incorrect ou impropre. Ce sèche-linge est conforme aux exigences de sécurité actuelles. Français | 3

CONSIGNES DE SÉCURITÉ

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants de moins de 3 ans doivent se tenir à distance du sèche-linge s'ils ne sont pas sous la surveillance permanente d'un adulte. Le sèche-linge n'est pas un jouet ! Pour éviter tout risque de blessure, ne pas laisser les enfants jouer avec ou à proximité du sèche-linge ni jouer avec les éléments de commande. Avant de mettre le sèche-linge en marche, veuillez contrôler la présence d'éventuels dommages extérieurs visibles. Ne pas installer ou utiliser un sèche-linge endommagé. Avant de brancher le sèche-linge, veuillez-vous assurer que l'alimentation électrique correspond aux données techniques. En cas de doute, veuillez La sécurité électrique de ce sèche-linge est uniquement garantie s'il est correctement mis en terre. Ne pas relier le sèche-linge à l'alimentation électrique en utilisant une rallonge. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger. Les composants défectueux doivent être remplacés par des pièces détachées originales. Le sèche-linge doit être débranché en cas de problème et pendant le nettoyage et l'entretien. Ne pas installer le sèche-linge dans une pièce présentant un risque de gel. La température ambiante doit se situer entre 5 °C et 35 °C. L’appareil ne doit pas être installé derrière une porte à verrouillage, une porte coulissante ou une porte avec une charnière du côté opposé à celle du sèche-linge. La zone autour du sèche-linge doit toujours être exempté de poussières et de Le sèche-linge doit être utilisé sur un endroit stable (par exemple un bateau). Ne procéder à des modifications sur le sèche-linge, qu'après autorisations de Haier. Dans des zones susceptibles d'être infestées par des cafards ou d'autres animaux nuisibles, veillez à la propreté du sèche-linge et de son environnement à tout moment. 4 | Français Ne pas sécher des articles non lavés dans le sèche-linge. Ne pas dépasser la charge nominale. de cuisine, l'acétone, l'alcool, l'essence, le diesel, le kérosène, les détachants, la térébenthine, les cires, les détachants pour la cire ou tout autre produit chimique ne doit pas être séché dans le sèche-linge. Si vous devez absolument sécher des vêtements contenant de l'huile végétale, de l'huile de cuisson, des produits de soins capillaires ou des produits cosmétiques, veuillez effectuer un cycle de rinçage supplémentaire en utilisant un détachant et veuillez sélectionner une température élevée. En cas de doute, lavez les pièces de linge plusieurs fois. L'appareil ne convient pas aux textiles contenant une large proportion de caoutchouc, de caoutchouc mousse (mousse de latex) ou autres matériaux s'apparentant au caoutchouc, tels que les bonnets de bain, les textiles imperméables, les textiles pourvus d'une couche de caoutchouc et les vêtements ou coussins avec rembourrage en caoutchouc mousse. Les pièces de linge nettoyées à l'aide de produits chimiques (séchage à sec par exemple) ne doivent pas être séchés dans le lave-linge. Ne pas sécher des articles endommagés qui contiennent un matelassage ou un rembourrage (par exemple oreillers, vestes) car le rembourrage peut Retirez des poches tous les objets, comme les briquets et les allumettes. Le dernier cycle du sèche-linge se déroule sans chaleur (cycle de refroidissement) pour éviter tout dommage aux vêtements et garantir une température correcte. Avertissement séchage. Le linge doit être ensuite accroché ou étendu pour le laisser refroidir. Veuillez utiliser les assouplissants et produits identiques conformément aux

Fermez la porte après le retrait du linge pour éviter que des enfants, animaux et objets puissent pénétrer dans le tambour. Ne pas s'asseoir ni s'appuyer contre la porte pour éviter tout renversement du sèche-linge. L'eau de condensation n'est pas potable. Elle peut nuire à la santé aussi bien des personnes que des animaux. Mise en garde Cet appareil contient le gaz à effet de serre fluoréHFC-134a (GWP: 1430). Ce gaz est fermé hermétiquement. Français | 5 DÉBALLAGE

Retirez tous les éléments d'emballage, y compris la base en polystyrène. Tout le matériel d'emballage est à recycler.

Découpez les lanières. Soulevez l'emballage. Retirez les éléments protecteurs. Retirez la base. Ne pas laisser les emballages plastiques, les sachets, etc. à la portée des bébés et des jeunes enfants. Risque d'asphyxie. INSTALLATION 1 Réglez les quatre pieds de l'appareil pour le stabiliser avant le fonctionnement. 2 Assurez-vous que la prise électrique soit conforme aux exigences et branchez la sur une prise de terre. Ne pas installer l'appareil dans une pièce susceptible de geler. L'eau peut causer des dommages en cas de gel. Transportez le sèche-linge dans une position verticale. Après transport, laissez le sèche-linge en position verticale pendant deux heures. Le sèche-linge peut contenir de l'eau résiduelle. Elle peut s'écouler si le sèche-linge est incliné. INFORMATIONS TECHNIQUES Alimentation

Charge nominale (kg) HD90-79A-F/HD80-79A-F 8/7 Max. alimentation (W) Fusible (A) min. 10 Température ambiante (°C)

Dimensions (H x P x L mm) 845 x 650 x 595 Poids net (kg) environ 52 Indice de protection contre l'eau IPX4 Gaz à effet de serre fluorés HFC-134a Volume 0,63 kg GWP 0,9 Tonne (s) d'équivalent CO 2 6 | Français Pour plus d'informations techniques, veuillez consulter la plaquette signalétique figurant sur l'appareil. Ne pas éliminer les appareils électriques avec les déchets ménagers non triés, utiliser des centres de collecte séparés. Contacter votre commune pour en savoir plus sur les systèmes de collecte disponibles. Si les appareils électriques sont éliminés dans des décharges ou dépotoirs, des substances dangereuses peuvent s'échapper dans la nappe phréatique et s'introduire dans la chaîne alimentaire, portant ainsi atteinte à votre santé et bien-être.Lors du remplacement d'anciens appareils par des appareils neufs, le revendeur est légalement tenu de reprendre votre ancien appareil en vue de sa mise au rebut, et ceci gratuitement. L’échangeur de chaleur du sèche-linge contient le gaz à effet de serre HFC-134a. Celui-ci doit être éliminé correctement. Français | 7 VUE AVANT L'image peut être différente de l'appareil que vous avez acheté en raison des Mixte Minute rie 3 0 mi n 2 0 mi n Coto n Prê t à re pa sse r

C ou ette s R afra îchi r Dé li ca t Ma rch e/A rrêt D ép ar t d ifféré Ba c pl ei n Prê t à re pa sse r An ti-fro iss ag e Al arm e D ép ar t/Pa u se

1 Bac d'eau 2 Porte du sèche-linge 8 | Français 4 Panneau de commande

5 Cordon électrique 6 Plaque arrière

8 Pieds réglables Français | 9 CONTROL PANEL Mixte Minuterie 30 min 20 min Coton Extra sec Prêt à ranger

Départ diféré Synthétique Bac plein Prêt à repasser Prêt à repasser Nettoyage du Filtre Prêt à ranger Couettes Extra sec Rafraîchir Délicat Anti-froissage Alarme Départ/Pause Marche/Arrêt

Touche Power (marche) Appuyez sur la touche Power pour mettre le sèche-linge en marche ou l'éteindre. 2 Bouton programme Sélectionnez l'un des 11 programmes en utilisant ce bouton. Le voyant lumineux du programme correspondant s'allume. V Voir la section Modes de programmes du mode d'emploi pour davantage d'informations.

Touche Délicat Utilisez cette fonction pour les textiles délicats. La température est réduite et le cycle de séchage est prolongé pour mieux prendre soin du linge. 4 Touche Anti-froissage Utilisez cette fonction pour prolonger de 60 minutes la phase Anti-froissage ntt -ff automatique Remarque : lors de la phase Anti-froissage, il est possible de retirer le linge à tout moment. 5 Bouton Alarme Lorsque le cycle de séchage est terminé, un signal acoustique intermittent retentit. Appuyer sur ce bouton pour désactiver le signal sonore. 6 T Touche Départ/Pause Appuyez sur la touche Départ/Pause pour démarrer un cycle de séchage. Appuyez à nouveau sur la touche pour interrompre le cycle de séchage - le voyant lumineux clignote. Appuyez à nouveau sur le bouton pour continuer. 10 | Français 7 Touche Départ différé Appuyez sur le bouton pour différer le démarrage (avec intervalles d'1 heure - jusqu'à 19 heures). Une fois le programme choisit , appuyez ensuite sur la touche Départ/Pause pour différer le début du programme. 8 Ecran le temps restant, départ différé et d'autres informations. Remarque : la durée restante est une valeur par défaut, elle sera calculée à nouveau en fonction des réglages supplémentaires pour le programme et du taux d'humidité du linge. 9 Voyants de nettoyage Voir la section du mode d'emploi Nettoyage du condenseur. 10 Voyant vidange du bac Le bac d'eau doit être vidé. Important : videz le bac d'eau après chaque cycle de séchage. Voir section du mode d'emploi Vider le bac d'eau. 3+4 Voyant Sécurité enfants Pour activer la fonction Sécurité enfants après le début d'un cycle, appuyez sur les touches Délicat et Anti-froissage pendant 3 secondes. Pour le désactiver,appuyez à nouveau sur les deux touches pendant 3 secondes. Remarque d'interruption de l'alimentation électrique, la fonction est annulée automatiquement. Français | 11

NIVEAU SECHAGE LINGE RECOMMANDE MAX. CHARGE PROGRAMME Extra sec Extra sec Coton lourd,robes 9 kg Prêt à porter Coton, manteaux 9 kg Prêt à repasser Vapeur Coton ordinaire 9 kg Extra sec Extra sec Matières synthétiques lourdes 4 kg Prêt à ranger Prêt à porter Matières synthétiques ordinaires 4 kg Prêt à repasser Vapeur Matières synthétiques ordinaires 4 kg 30min

Textiles lourds, nécessitent un séchage supplémentaire Textiles lourds, nécessitent un séchage supplémentaire Couettes **) Prêt à porter Couettes 2 kg Rafraîchir Prêt à porter Mixte Prêt à porter Prêt à ranger *)

Textiles lourds, nécessitent un séchage supplémentaire 2 kg 4 kg 4 kg *) EN 61121 réglage programme test. **) Ce programme possède la double rotation du tambou , en particulier pour les charges importantes de linge. 12 | Français

PRÉPARATION DU SÈCHE-LINGE

1 Branchez le sèche-linge à une prise électrique. 2 Le bac d'eau doit être vide et correctement installé. soit propre et correctement installé. condenseur soit propre et correctement installé.

1 Triez les vêtements en fonction de leur matière (coton, matières synthétiques, laine etc.). Séchez uniquement le linge essoré. 2 Videz les poches pour retirer tous tels que les clés, les briquets et les allumettes. Retirez tous les objets décoratifs rigides, tels que les broches. l'étiquette du textile et séchez uniquement les vêtements susceptibles d'être séchés en machine. Ne séchez pas la soie, les plumes ou autres textiles délicats pour éviter d'endommager le linge. – Fermez les fermetures et les crochets, assurez-vous que les boutons soient cousus fermement et placez de petits articles, tels que les socquettes, les soutiens-gorge dans un sac de lavage. – Dépliez les grandes pièces de linge, telles que les draps, les nappes, etc. Français | 13

1 Placez le linge uniformément dans le tambour en évitant de le surcharger. 2 Mettez le sèche-linge en marche en appuyant sur la touche Power (marche). Les assouplissants ou produits identiques sont à utiliser conformément aux consignes du fabricant.

SYMBOLES DE SOIN DU LINGE

Matériel résistant Peut être blanchi dans de l'eau froide Ne pas sécher dans le sèche-linge Textiles délicats Ne pas blanchir Sécher à plat Lavable à 95 °C Repasser à 200 °C Accrocher pour sécher Lavable à 60 °C Repasser à 150 °C Faire sécher les vêtements sur un porte-manteau Lavable à 40 °C Repasser à 100 °C Séchage au sèche-linge (chaleur réduite) Lavable à 30 °C Ne pas repasser Séchage au sèche-linge (chaleur réduite) Lavage à la main Nettoyage à sec (tout solvant) Ne pas sécher au sèche-linge Nettoyage à sec uniquement Nettoyage à sec (perchloréthylène) Symbole laine Nettoyage à sec (détergent à base d'hydrocarbure) 14 | Français

INDICATIONS DE CHARGE

Drap (simple) Coton Env. 800 g Vêtements de textiles mélangés

Env. 300 g Socquettes Tissus mélangés Env. T-Shirts Coton Env. 300 g Sous-vêtements Tissus mélangés Env.

DÉTERMINER PROGRAMME ET

DÉBUT 1 Tournez le bouton du programme pour sélectionner le programme désiré.

Départ/Pause 2 Déterminez les fonctions, telles que Différé, Délicat, Anti-froissage. Ensuite, appuyez sur la touche Marche/ Arrêt pour démarrer le cycle de séchage.

CONSEILS POUR L'ENVIRONNEMENT

– Essorez le linge autant que possible avant de le mettre dans le tambour. – Evitez de surcharger le tambour du sèche-linge. – Secouez le linge avant de le mettre dans le sèche-linge. – Sélectionnez le programme de séchage adapté. Assurez-vous de ne pas sécher le linge plus longtemps que nécessaire dans le sèche-linge. Français | 15

Le sèche-linge s'arrête de fonctionner automatiquement lorsqu'un cycle de FIN. Ouvrez la porte du sèche-linge et retirez le linge. Si le linge n'est pas retiré, le programme Anti-froissage démarre automatiquement. 1 Eteignez le sèche-linge en appuyant sur la touche Marche/Arrêt. 2 Débranchez le sèche-linge de la prise électrique. 3 Videz le bac d'eau après chaque cycle de séchage. de séchage. 5 Veillez à nettoyer le filtre du condenseur après chaque cycle de séchage

Pendant le fonctionnement, la vapeur se condense en eau qui est collectée dans le bac d'eau. Videz le bac d'eau après chaque cycle de séchage. 1 Retirez le bac d'eau de son logement. 2 Videz le bac d'eau. 3 Replacez le bac d'eau dans le sèchelinge. Remarque : ne pas utiliser l'eau comme boisson ou pour préparer de la nourriture. 16 | Français

de séchage. 1 Retirez le tre à peluches du tambour.

résidu. sèche-linge. Remarque il peut être nettoyé sous le robinet. Laissez-le sécher soigneusement avant utilisation.

NETTOYAGE DU FILTRE DU

CONDENSEUR Veillez à nettoyer le filtre du condenseur après chaque cycle de séchage. 1 Ouvrez la porte de service. condenseur. logement.

du condenseur. veuillez suivre les étapes 3 à 1 dans l'ordre contraire. Remarque est très sale, il peut être nettoyé sous le robinet. Laissez-le sécher soigneusement avant utilisation. Français | 17

TECHNOLOGIE DE POMPE À CHALEUR

Le sèche-linge par condensation avec échangeur de chaleur présente d'excellentes performances en termes de consommation énergétique. Ces valeurs de référence sont déterminées dans des conditions standard. Ces valeurs sont différentes de celles transmises ; elles varient en fonction de la surtension et de la sous-tension, du type de tissu, de la composition du linge à sécher, du taux d'humidité restant dans le linge et de la taille du chargement.

TABLEAU DE CONSOMMATION

Programme Vitesse Consommation d'essorage en tpm énergétique (Humidité résiduelle) TEMPS DE SECHAGE Extra sec

4h19 Prêt à repasser

SECHE-LINGE Essuyez l'extérieur du sèche-linge et le panneau de commande avec un chiffon mouillé. Ne pas utiliser de solvants organiques ou d'agents corrosifs pour éviter tout dommage à l'appareil. TAMBOUR Avec le temps, les lessives ou le calcaire contenu dans l'eau peuvent former un film quasiment invisible sur l'intérieur du tambour. Utilisez un chi fon mouillé et des détergents pour l'éliminer . Ne pas utiliser de solvants organiques ou d'agents corrosifs pour éviter tout dommage de l'appareil. EVAPORATEUR en utilisant un aspirateur. Veillez à ne pas endommager l'évaporateur lors du nettoyage. CODES D'ERREUR CODE CAUSE SOLUTION

Erreur pompe de vidange. Contactez le service client. F32 F33 Le capteur thermique du condenseur est à circuit ouvert ou à circuit fermé. Contactez le service client.

La température du linge dans le tambour ne change pas. Contactez le service client. Sous tension, plus ous la tension de perturbation de la. Utilisez le sèche-linge lorsque la température de l'air est supérieur à2 .

Français | 19 DÉPANNAGE Avant de contacter le service client, veuillez contrôler les points suivants : PROBLEME CAUSES Le sèche-linge – Mauvais branchement ne fonctionne électrique. pas. – Pas d'électricité. – Aucun programme de séchage n'est sélectionné. – L'appareil n'est pas mis en marche. – Le bac d'eau est plein. – La porte n'est pas Correctement fermée. SOLUTION électrique. électrique. Sélectionnez un programme de séchage. Mettez l'appareil en marche. Videz le bac d'eau Fermez correctement la porte. Le sèche-linge – Le linge a atteint le statut ne fonctionne pas et l'écran – Il n'y a pas de linge dans le tambour. Contrôlez si les réglages du programme sont corrects. Le temps de séchage est trop long et les résultats ne sont pas satisfaisants. – Le réglage du programme n'est pas correct. Assurez-vous du réglage correct du programme. – L'évaporateur est bloqué. – Le sèche-linge est surchargé. – Le linge est trop mouillé. Contrôlez l'évaporateur. Réduisez la quantité de linge. – La buse d'aération est bloquée. La durée restante sur l'écran reste bloquée ou s'immobilise de temps à autre. 20 | Français tambour. Essorez le linge correctement avant de le sécher. Contrôlez la buse d'aération et débloquez-la. La durée restante sera Le réglage automatique est un adaptée en continu sur la fonctionnement normal. base des facteurs suivants : – Type de linge. – Charge de linge. – Taux d'humidité du linge. – Température ambiante.

Interrupteur de la porte Interrupteur du niveau d'eau Capteur d'humidité Capteur de température Capteur de température

Pompe à chaleur Pompe de vidange Moteur de ventilation Moteur Français | 21 Fiche de produit http://www.haier.com/fr Fiche de produit (selon EU 392/2012) Haier la marque commerciale la référence du modèle HD90-79A/HD90-79A-F HD90-79A-DF la capacité nominale en (kg) Type la classe d’efficacité énergétique

Sèche-linge avec pompe à chaleur A++ la consommation d’énergie annuelle pondérée (kWh/annum) 1) Sèche-linge domestique à tambour automatique ou non automatique la consommation d’énergie à demi-charge(kWh/cycle) la consommation d’énergie à plein charge(kWh/cycle)

la consommation d’électricité en mode arrêt (W)

la consommation d’électricité en mode laissé sur marche (W)

la durée en mode laissé sur marche (min) 2)

le programme coton standard 3) Coton/ Prêt à ranger la durée pondérée du programme en charge pleine et à demi-charge (min

la durée du programme en charge pleine (min

la durée du programme en demi-charge (min

les taux de condensation moyens (%)

les taux de condensation moyens en charge pleine (%) les taux de condensation moyens en demi-ch arge (%)

le niveau de puissance acoustique (dB)

Intégrable ou pose libre Pose libre

1) Sur la base de 160 cycles de séchage pour le programme coton standard à pleine

charge et en demi-charge. La consommationréelle d’énergie par cycle dépend des conditions d’utilisation de l’appareil.

2) si le sèche-linge domestique à tambour est équipé d’un système de gestion de la

consommation d’électricité.

3) le Programme "Coton " standard en charge pleine et en demi-charge sont les

programmes de lavage standard auxquels se rapportent les informations qui figurent sur l'étiquette sur la fiche , que ces programmes conviennent pour nettoyer du linge en coton normalement sale et qu’il s’agit des programmes les plus efficaces en termes de consommation combinée d’eau et d’énergie

4) Class G est la moins efficace par rapport Class A est la plus efficace.

22 | Français SERVICE CLIENT Si vous avez un problème avec votre appareil, veuillez d'abord consulter la section Dépannage du mode d'emploi. Si vous ne trouvez pas de solution dans cette section, contactez votre revendeur local ou essayez d'appeler l'un des numéros suivants. Avant de contacter le service client, assurez-vous que vous avez toutes les données à portée de main. Les informations se trouvent sur la plaque signalétique : MODELE

Consultez également, le cas échéant, la produit. fournie avec le PAYS NUMERO DE TELEPHONE FRAIS Haier Italie (IT) 199-100 912 Haier Espagne (ES et PT)

Haier Allemagne (DE) 0180 5 39 39 99* : 14 c/min max. mobile : 42 c/min max. Haier Autriche (AT) 0820 001 205* : 14,53 c/min max. autres : 20 c/min max Haier Royaume-Uni (UK)

Pour les autres pays, reportez-vous à la zone de service et d'entretien de : www.haier.com. Français | 23
