EVA1 SUPER 35MM - Caméra de cinéma numérique PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de cinéma numérique
Marque	Panasonic
Modèle	EVA1 SUPER 35MM
Capteur d'images	1MOS type 1/5,8", total 2510K pixels
Objectif	Zoom optique 50×, F1.8-F4.2, équivalent 35 mm : 28,0-1740 mm (vidéo 16:9)
Stabilisateur d'image	Optique (hybride, mode actif, verrouillage)
Moniteur	Écran ACL 7,5 cm (3,0 pouces), environ 460 000 points
Formats d'enregistrement vidéo	AVCHD (Progressive), MP4, iFrame ; compression H.264
Formats d'enregistrement audio	Dolby Digital 2 canaux (AVCHD), AAC 2 canaux (MP4/iFrame)
Formats d'enregistrement photo	JPEG (Exif 2.2)
Support d'enregistrement	Carte mémoire SD/SDHC/SDXC, mémoire interne 32 Go (modèle W580M)
Alimentation	CC 5,0 V (adaptateur secteur) ou CC 3,6 V (batterie lithium-ion)
Consommation électrique	Enregistrement : 5,4 W ; recharge : 7,7 W
Batterie	Lithium-ion VW-VBT190 (3,6 V, 1940 mAh) ; temps de charge environ 2 h 20 min
Dimensions (L x H x P)	60 x 62 x 129 mm
Poids	Environ 264 g (sans batterie ni carte)
Connectivité	Wi-Fi IEEE802.11b/g/n, HDMI mini, USB 2.0 (Type micro AB), AV
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 80 % HR
Fonctions spéciales	Enregistrement double caméra (caméra jumelle), télécommande via smartphone, surveillance bébé, diffusion en direct
Accessoires fournis	Batterie VW-VBT190, adaptateur secteur, câble CC, câble USB, mini-câble HDMI

FOIRE AUX QUESTIONS - EVA1 SUPER 35MM PANASONIC

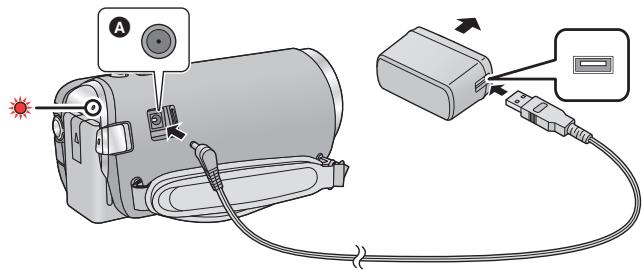

Comment charger la batterie de la caméra ?

Branchez l'adaptateur secteur (VSK0815K) à la prise d'entrée CC de la caméra, puis branchez l'adaptateur à une prise secteur. L'indicateur d'état clignote en rouge pendant la charge et s'éteint une fois terminée. Le temps de charge est d'environ 2 h 20 min pour la batterie VW-VBT190. Vous pouvez également charger via le câble USB.

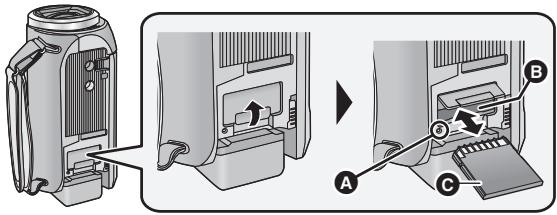

Comment insérer une carte SD dans la caméra ?

Ouvrez le cache de la carte SD. Orientez le côté des bornes dans la direction indiquée sur l'illustration et poussez la carte à fond jusqu'à ce qu'elle s'enclenche. Fermez soigneusement le cache. Le voyant d'accès s'allume lorsque la caméra accède à la carte.

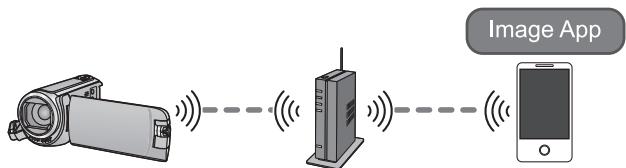

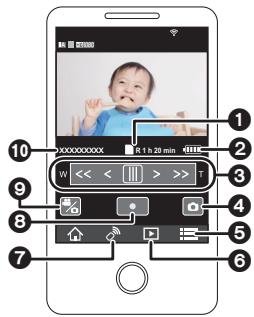

Comment utiliser la fonction Wi-Fi pour contrôler la caméra à distance ?

Installez l'application 'Image App' sur votre smartphone. Activez le Wi-Fi sur la caméra via le menu [Config Wi-Fi] et sélectionnez [Connexion directe]. Sur le smartphone, connectez-vous au SSID affiché. Lancez l'application et vous pourrez contrôler la caméra à distance, y compris la lecture et l'enregistrement.

Que faire si de la condensation se forme sur l'objectif ?

Retirez la batterie et/ou l'adaptateur secteur et laissez la caméra dans un endroit à température ambiante pendant environ une heure. La buée disparaît naturellement. Pour éviter la condensation, laissez la caméra s'acclimater progressivement aux changements de température.

Comment formater une carte SD ?

Accédez au menu [CONFIG] > [FORMAT SUPP.] et sélectionnez [CARTE SD]. Confirmez l'opération. Attention : toutes les données seront effacées. Sauvegardez vos fichiers importants avant de formater.

Quels types de cartes SD sont compatibles ?

La caméra accepte les cartes SD (512 Mo à 2 Go), SDHC (4 Go à 32 Go) et SDXC (48 Go à 128 Go). Pour l'enregistrement vidéo, utilisez une carte de classe de vitesse adaptée (Class 4 ou plus, Class 10 pour certains modes).

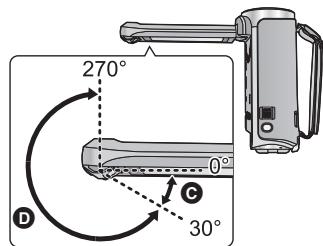

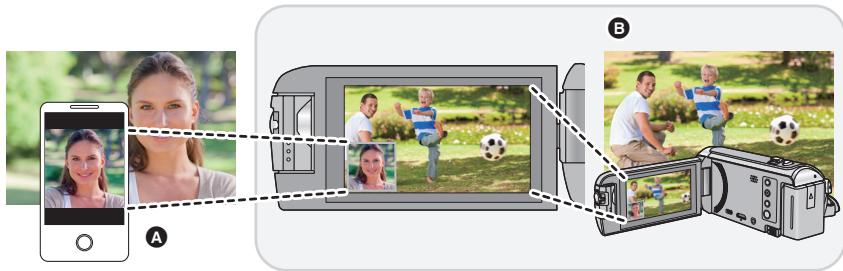

Comment utiliser la fonction double caméra (caméra jumelle) ?

Faites pivoter la caméra secondaire. Une fenêtre secondaire s'affiche sur l'écran. Vous pouvez ainsi enregistrer simultanément l'image de la caméra principale et celle de la caméra secondaire (par exemple, pour vous filmer vous-même).

Quels sont les modes d'enregistrement disponibles ?

La caméra propose les modes suivants : automatisation intelligente, automatisation intelligente plus, contrôle créatif, mode scène, manuel, film HDR (sur certains modèles) et aide à l'animation image par image. Vous pouvez choisir entre les formats AVCHD, MP4 ou iFrame.

Comment nettoyer la caméra ?

Avant le nettoyage, retirez la batterie ou débranchez l'adaptateur secteur. Essuyez l'appareil avec un chiffon sec et doux. En cas de saleté tenace, utilisez un chiffon légèrement humide (bien essoré) puis un chiffon sec. N'utilisez pas de benzène, diluant, alcool ou détergent.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la batterie est chargée ou branchez l'adaptateur secteur. Si la batterie est déchargée, rechargez-la. Si le problème persiste, retirez la batterie et l'adaptateur, attendez une minute, puis réinsérez-les. Si l'écran affiche une erreur, mettez la caméra hors tension puis sous tension. Si le problème continue, contactez le service après-vente.

MODE D'EMPLOI EVA1 SUPER 35MM PANASONIC

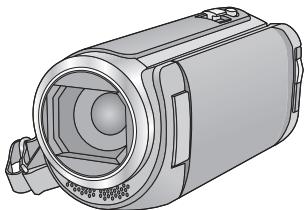

Mode d'emploi de base Caméscope Haute Definition

Modèle N°

HC-W580

HC-W580M

HC-V380

Veuillez ire attentivement les prsentes instructions avant d'utiliser ce produit, et保守 ce manuel pour utilise ulterieure.

Un mode d'emploi plus détaillé estprésent dans "Mode d'emploi (format PDF)". Pour le consulter, téléchargez-le depuis le site web.

https://eww.pavc.panasonic.co.jp/hdw/oi/W580/

• Cliquez sur la langue désirée.

AVCHD TM

Progressive

HOMI

DOLBY DIGITAL

dlna CERTIFIED"

EG EF

Précautions à prendre

AVERTISSEMENT:

Afin de réduire les risques d'incendie, de chocs électriques ou d'endommagement du produit,

N'exposez pas cet apparéil à la pluie, l'humidité, l'égouttement ou les éclaboussures.
- Ne placez pas d'objets replis d'eau, comme des vases, sur cet apparéil.
Utiliser uniquement les accessoires recommends.
- Ne retirez pas les caches.
- Ne répAREZ pas vous-meme l'appareil. Adressez-vous à un personnel qualifié.

ATTENTION!

Afin de réduire les risques d'incendie, de chocs électriques ou d'endommagement du produit,

• N'installez pas et ne placez pas cet apparéil dans une bibliothèque, un placard ou un autre endroit confiné. Assurez-vous que l' apparéil est bien ventilé.
• Ne bouchez pas les ouvertures de ventilation de l'appareil avec des journaux, des serviettes, des rideaux, et d'autres éléments similaires.
• Ne placez pas de source de flamme neue, comme une bougie allumée, sur cet apparéil.

La fiche électrique est le dispositif de déconnexion. Installee cet apparéil de manière à ce que la fiche électrique puisse être immeditément débranchée de la prise électrique murale.

Cet apparteil est conçu pour une utilisation dans des climats tempérés.

Concernant la batterie

Avertissement

Il y a des risques d'incendie, d'explosion et de brûlure. Ne pas démonter,chauffer audela de 60^ ou incinérer.

ATTENTION

• Il y a un danger d'explosion si la batterie n'est pas remplacee correctement. Remplacez uniquement avec le type recommande par le fabricant.
• Pourmettreu rebut les batteries, prenez contact avec les autoriteles locales ou le revendeur et renseignez-vous sur la methode correcte de la mise au rebut.

EMC Compatibleité électrique et magnétique

Ce symbole (CE) est situé sur la plaque d'information.

Plaque signalétique

Produit	Positionnement
Caméscope Haute Definition	Logement de la batterie
Adaptateur secteur	En-dessous

L'élimination des équipements et des batteries usages

Applicable uniquely dans les pays membres de l'Union europeenne et les pays disposant de systèmes de recyclage

Apposé sur le produit lui
meme, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, apparèils

electriques et electroniques usages,doivent etre séparées des orduresmenagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des appareils usages, veuillez les porter a l'un des points de collecte prevus, conformement à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la reglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposser sur les piles (pictogramme du bas): Si ce pictogramme est

combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

C E

Déclaration de Conformité (DoC)

Par la presente, "Panasonic Corporation" déclare que ce produit est conforme aux exigences essentielles et aux autres dispositions relevant de la Directive 1999/5/ EC.

Le clients peuvent télécharger une copie de la DoC originale de nos produits R&TTE sur notre serveur de DoC:

http://www.doc.panasonic.de

Pour contacter un Représentant Autorisé:

Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg, Allemagne

Ce produit a pour but de se connecter à un point d'accès WLAN ayant une bande de fréquence de 2,4 GHz.

Precautions d'utilisation

L'appareil et la carte SD chauffent pendant l'utilisation. Cela n'est pas un mauvais fonctionnement.

Gardez cet apparéil aussi loin que possible des apparèils electromagnétiques ( comme les four s à micro-ondes, les téléviseurs, les consoles video etc.).

• Si vous utilisez cet apparéil au-dessus ou pres d'un téléviseur, les images et/ou le son de cet apparéil peuvent être perturbés par les ondes electromagnétiques.
  N'utilise pas cet apparéil à proximé d'un téléphone cellulaire car cela pourrait entraîner des parasites nuisibles à l'image et/ou au son.
• Les données enregistrées peuvent être endommagées ou les images fixes peuvent être perturbées par des champs magnétiques puissants créé par des haut-parleurs ou de gros moteurs.
• Les ondes electromagnétiques émises par les microproesseseurs peuvent affecter cet apparéil en perturbant l'image et/ou le son.
• Si cet apparéil est affecté par un apparéil electromagnétique et arrêté de fonctionner normalement, mettez cet apparéil hors marche et retirez la batterie ou débranchez l'adaptateur. Puis réinstallée la batterie ou reconnectçez l'adaptateur secteur et mettez cet apparéil sous tension.

N'utilise pas cet apparéil à proximité d'un émetteur radio ou de lignes à haute tension.

L'utilisation de l'appareil à proximé d'un émetteur radio ou de lignes à haute tension pourrait nuir à l'image et/ou au son.
Connexion à un ordinateur
- N'utilise pas de cables USB autres que celui foumi.

Connexion à un téléviseur
- Utilisez toujours le cable mini HDMI fourni ou un cable mini HDMI Panasonic (RP-CDHM15, RP-CDHM30; en option).

Veillez à utiliser les cordons et câbles fournis. Si vous utilisez des accessoires en option, utilisez les avec les cordons et les câbles fournis.

N'utilise pas de rallonges avec les cordons et les câbles.

Ne pulvérisez pas d'insecticides ou de produits chimiques volatils sur l'appareil.

• Si l'appareil est pulvérisé au moyen de produits chimiques, son boitier pourrait être abimé et la surface s'écailler.
• Ne laïsez pas de produits en caoutchouc ou en plastique en contact avec l'appareil pendant un temps prolongé.

Entretien

• Avant le nettoyage, retirez la batterie ou débranchez l'adaptateur secteur de la prise secteur, puis essuyez l'apparéil à l'aide d'un chiffon sec et doux.
• Si I'appareil est très sale, trempez un chiffon dans de l'eau et essorez bien le chiffon puis utilisez-le pour nettoyer I'appareil. Ensuite, essuyez I'appareil avec un chiffon sec.
• L'utilisation de benzène, de diluant à peinture, d'alcool ou de détergent à vaiselle pourrait nuir au boitier ou la surface pourrait s'écailler. N'utilise pas de tels solvents.
• Quand vous utilisez un chiffon chimique, suivez les instructions du fabricant.

Quand vous prévoyez ne pas utiliser l'appareil pendant une période prolongée

• Quand vous rangez l'appareil dans un placard ou une armoire, il est recommendé de prévoir un produit déhydratant (gel de silicium).

Veillez enlever la batterie après l'utilisation.

• Si la batterie est laissée en place, une quantité minime de courant continue de circuler même si l'appareil est mis hors tension. Si l'appareil est gardé dans cet état, cela pourrait se traduire par un déchargement excessif de la batterie. Dans ce cas, vous pourriez ne pas pouvoir utiliser la batterie même après avoir été rechargée.
• La batterie devra être rangée dans un endroit frais sans humidité, avec une température aussi constante que possible. (Température recommendée: 15^ à 25^ , taux recommanné d'humidité relative: 40% RH à 60% RH)
  Pour ranger la batterie pendant une durée prolongée, nous vous conseillons de la recharger une fois par an et de la ranger de nouveau après avoir complètement utilisé la capacité rechargée.

Si le temps de fonctionnement est très court même après une recharge, la batterie est usee. Achetez une batterie neuve.

A propos de la carte SD

• Lorsque levoyant est allumé,ne pas:

• Retirer la carte SD

• Mettre l'appareil hors tension
• Inséorer/retirrer le cable USB
• Exposer l'appareil à des vibrations ou des chocs

A propos du format de l'enregistrement des images animées

• Les images animées enregistrées à l'aide d'un autre apparéil ne sont pas prises en charge par cet apparéil.

Vous pouvezCHOISIR entre le format d'enregistrement AVCHD1,MP4 ou iFrame pour enregistrer des images animees a l'aide de cette unite.

*1 Il est compatible avec AVCHD Progressive (1080/50p).

AVCHD :

Il s'agit d'un format qui convient au visionnement d'images animées sur un télévisueur haute définition ou pour l'enregistrement sur disque ^*2 .

*2 Les méthodes suivantes sont possibles pour sauvégarder une image enregistrée en 1080/50p :
- Copier l'image sur un disque à l'aide du HD Writer LE 3.1.
- Copie de l'image sur un enregistrur de disque Blu-ray Panasonic qui prend en charge AVCHD Progressive.

MP4:

Il s'agit d'un format d'enregistrement adapté à la lecture et à l'édition sur un PC.

• Ce format n'est pas compatible avec les images animées enregistrées au format AVCHD.

iFrame :

Il s'agit d'un format d'enregistrement adapté à la lecture et à l'édition sur un Mac (iMovie etc.).
- Ce format n'est pas compatible avec les images animées enregistrées au format AVCHD.

■ Indemnités concernant les contenus enregistrés

Panasonic n'accepte en aucun cas d'etre directement ou indirectement responsable des

problèmes résultat d'une perte d'enregistrement ou du contentu edited, et ne garantit aucun contentu si l'enregistrement ou l'edition ne fonctionne pas correctement. En outre, ce qui precede s'aquipe egalement dans le cas ou tout type de réparation est faite à l'appareil (Y compris toute autre mémoire non interne).

A propos de la condensation (lorsqu'il y a de la buée sur l'objectif ou l'écran ACL)

La condensation survient lorsque la température ambiente ou l'humidité change. Faites attention à la condensation car elle peut creer des tâches de moisissure sur l'objet ou l'écran ACL et causer le dysfonctionnement de l'appareil.

Lorsque vous amenez l'appareil dans un endroit ayant une tempéuration différente, si l'appareil est habitué à la tempéuration ambiente de la destination pendant environ une heures, la condensation peut être évitée. (Si la différence de tempéuration est importante, placez l'appareil dans un sac en plastique ou autre, retirez l'air du sac, et scellez le sac.)

Lorsque de la condensation se produit, retirez la batterie et/ou l'adaptateur secteur et laisses z l'appareil telquelpendant environ une heures. Une fois l'appareil habitué à la température ambiente, la buee disparait naturellement.

Cartes que vous pouvez utiliser avec cet apparéil

Carte mémoire SD, carte mémoire SDHC et cartemémoireSDXC

• Les cartes mémoire de 4 Go ou plus n'ayant pas le logo SDHC ou les cartes mémoire de 48 Go ou plus n'ayant pas le logo SDXC ne sont pas basées sur les specifications normalisées de la carte mémoire SD.
• Consultez la page 12 pour plus de renseignements sur les cartes SD.

Dans le present manuel d'utilisation

• La carte mémoire SD, la carte mémoire SDHC et la carte mémoire SDXC sont appelées dans ce manuel d'utilisation "carte SD".
• Le téléphone intelligent et la tablette sont désignés par "telephone intelligent".
• Fonction qui peut être utilisé pour le mode enregistrement des images animées :

Fonction qui peut etre utilise pour le mode enregistrement d'images fixes :

• Fonction qui peut être utilisée avec le mode lecture:

Fonction qui peut etre utiliser avec le mode lecture (images animees uniquement) : Fonction qui peut etre utiliser avec le mode lecture (images fixes uniquement):

• Scène(s) enregistrée(s) dans le format d'enregistrement [AVCHD] : "scène(s) AVCHD"
• Scène(s) enregistrée(s) dans le format d'enregistrement [MP4/iFrame], scène(s) sauvégardee(s) en MP4 (1920×1080/25p), MP4 (1280×720/25p) ou MP4 (640×360/25p): "scène(s) MP4/iFrame"
• Scène(s) enregistrée(s) dans le mode d'enregistrement [iFrame] : "scène(s) iFrame"
• Scène(s) contenant uniquement l'image de laamera principale ayant eté enregistrree séparément d'une scène normale enregistrree simultanément lorsque [Sauv. Twin Camera] était réglé sur [ON]:

scène(s) enregistrée(s) comme sauvegarde pour laamera jumelle

• Les pages de référence sont indiquées avec une flèche, par exemple : → 00
• Les nombres de modèle sont abrégés de la façon suivante dans ce manuel d'utilisation :

Numéro de modele	Abréviation utilisée dans le précédent manuel
HC-W580	W580 [W580]
HC-W580M	W580M [W580M]
HC-V380	V380 [V380]

Ce mode d'emploi a ete realizede pour les
modetes (W580), W580M et V380).Les
images neuent etre tegerement differente de
la realite.

• Les illustrations utilisées dans ce mode d'emploi montrent le modele W580), cependant, plusieurs parties de ces explications se referent aux différents modeles.
• Selon le modele, certaines fonctions ne sont pas disponibles.
• [W580], [W580M] et [V380] correspondent aux fonctions Wi-Fi®.
• Certaines caractéristiques peuvent être différentes, veuillez dire attentivement.
• Tous les modèles ne sont pas disponibles en fonction de la région de l'achat.

Installation de HD Writer LE 3.1

Consultez le site ci-dessous pour télécharger/installer le logiciel.

• Le logiciel est disponible pour le téléchargement jusqu'à fin mars 2019. http://panasonic.jp/support/global/cs/soft/download/f_le31.html

Téléchargement du manuel d'utilisation (format PDF)

Vous trouvez z'URL et le code QR du site internet depuis lequel vous pouvez telecharger le manuel d'utilisation (format PDF) dans [MANUEL EN LIGNE] du menu de configuration.

• Touchez (côté gauche)/ (côté droit) de sur le Menu Tactile pour afficher MENU. ( 16)

1 Touchez MENU
2 Touchez [CONFIG].
3 Touchez [MANUEL EN LIGNE].
4 Touchez la méthode d'accès que vous souhaitez utiliser.

[Affichage URL]:

L'URL du site internet s'affiche sur l'écran ACL de cet apparéil.

[Connex. USB]:

Affiche le site internet sur un PC connecté à cet apparéil à l'aide du cable USB. Cliquez sur [OIBOOK], qui sera affché à l'écran du PC.

[QR code]:

Affiche le code QR du site internet sur l'écran ACL de cet apparéil.

• Vous aurez besoin d'Adobe Reader pour afficher ou imprimer le mode d'emploi (format PDF).若您 pouvez télécharger et installer une version d'Adobe Reader qui peut être utilisée avec votre SE à partir du site web suivant. (À compter de novembre 2015)

Précautions à prendre 2

Accessoires 8

Preparatifs

Alimentation 9

Insertion/retrait de la batterie 9

Chargement de la batterie 10

Temps de chargement et autonomie d'enregistrement 11

Enregistrement sur une carte 12

Les cartes pouvant etre utilisées avec cet appeareil 12

Insertion/retrait d'une carte SD 13

Mise sous/hors tension de l'appareil 13

Selection d'un mode 14

Altermier entre le mode enregistrement et le mode lecture 14

Alterner entre le mode enregistrement d'images animées et le mode enregistrement d'image fixe 14

Comment utilise I'ecran tactile. 15

A propos du menu tactile 16

Réglage de la date et de l'heure 16

Réglage de la région de votre domicile pour la première fois 17

Fonctions de base

Pour selectionner un support sur lequel enregistrer [W580M] 17

Commutation du mode d'enregistrement 18

Enregistrement d images animées. 19

Enregistrement d'images fixes 19

Enregistrement avec laamera seconde (camera jumelle) [W580]

[W580M] 20

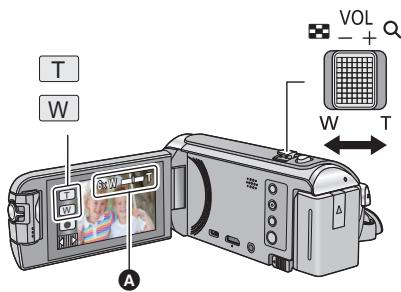

Pourutiliser le zoom. 21

Lecture des images animées/images fixes 22

Pour regarder des Video/Images sur voitre téléviseur 23

Utilisation de I'ecran de menu. 24

Selection de la langue 24
Formatage 24

Wi-Fi

Ce que vous pouvez faire avec la fonction Wi-Fi® 25

[Télécomm.] 26

Préparatifs avant l'utilisation de [Télécomm.]. 27

Utiliser [Télécomm.] avec une connexion directe. 28

A propos de [Telecomm]. 29

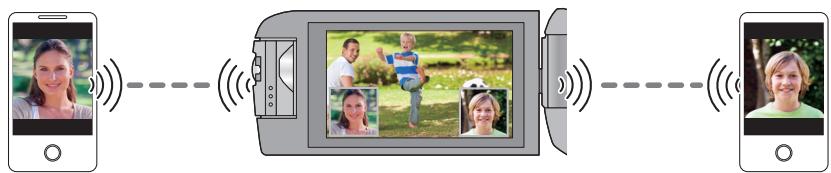

Fonction Camera jumelle/multiple sans fil 30

Autres

Guide de dépannage 31

Specifications 33

A propos des droits d'auteur 36

Accessoires

Vérifiez les accessoires avant d'utiliser cet apparéil.

Gardez les accessoires hors de la portée des enfants pour éviter qu'ils ne les avalent.

Numéroes de produit corrects à compter de novembre 2015. Ceci peut être sujet à des changements.

Batterie

VW-VBT190

Adaptateur secteur

VSK0815K

Cable C.C.

K2GHYYS00002

Cable USB

K2KYYYYY00236

Mini-câble HDMI

K1HY19YY0021

Accessoires optionnels

Certains accessoires en option poursraient ne pas etre disponibles dans certains pays.

Chargeur de batterie (VW-BC10E)

Batterie (lithium/VW-VBT190)

Batterie (lithium/VW-VBT380)

Mini-câble HDMI (RP-CDHM15, RP-CDHM30)

Kit d'accessoires (VW-ACT190E, VW-ACT380E)

Tourelle télécommandée (VW-CTR1E)

Support à ventouse (VW-SCA100)

Support de caméscope (pour guidon) (RP-CMC10E)

Alimentation

A propos des batteries utilisables avec cet apparéil

La batterie qui peut être utilisé avec cet apparéil : VW-VBT190/VW-VBT380.

• Cet apparéil possède une fonction qui lui permet de déterminerquel type de batterie peut être utilisé en toute sécurité. La batterie dédiée (VW-VBT190/VW-VBT380) prend en charge cette fonction. Les seules batteries adaptées pour être utilisées avec cet apparéil sont des produits originaux de Panasonic ainsi que des batteries fabriquées par d'autres compagnies et certifiées par Panasonic. Panasonic ne peut en aucurn cas garantir la qualité, la performance ou la sécurité des batteries fabriquées par d'autres compagnies et qui ne sont pas des produits originaux de Panasonic.

Nous avons découvert que des batteries de contrefaction ressemblant beaucoup au produit original sont vendues dans certains magasins. Certaines de ces batteries n'ont pas la protection interne adequate qui leur permettrait de correspondre aux normes de sécurité appropriées. Il y a une possibilité que ces batteries puissant prendre feu ou exploer. Veuillez prendre note que nous ne sommes pas responsables des accidents ou des pannes survenues à la suite de l'utilisation d'une de ces batteries de contrefaction. Pour assurer la sécurité des produits, nous vous conseillons d'utiliser une batterie Panasonic originale.

Insertion/retrait de la batterie

• Appuyez sur la touche d'alimentation pourmettre l'appareil hors marche. ( 13) Installez la batterie en l'introduisant dans la direction montré sur l'illustration.

A Logement de la batterie

Introduisez la batterie jusqu'à ce qu'elle clique et se bloque.

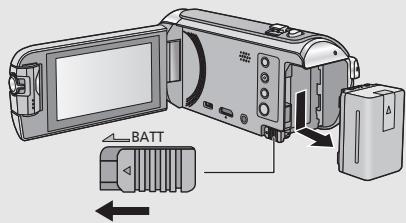

Retrait de la batterie

Assurez-vous deMAINIR la touche d'alimentation enoncee jusqu'à ce que I'indicateur d'etat s'eteigne. Retirez ensuite la batterie en prenant soin de ne pas la faire tomber.

Déplacez le levier de dégagement de la batterie dans la direction indiquée par la flèche et retirez la batterie lorsqu'elle est débloquée.

Au moment de l'achat de l'appareil, la batterie n'est pas chargée. Chargez la batterie avant d'utiliser l'appareil pour la première fois.

L'unité se met en attente lorsque l'adaptateur secteur est branché. Le circuit principal reste "charge" aussi longtemps que l'adaptateur secteur est branché à une prise électrique.

Important :

• N'utilisez pas l'adaptateur secteur/le cable C.C. avec d'autres apparèels car ils ne sont concus que pour cet apparéil. N'utilisez pas non plus l'adaptateur secteur/le cable C.C. d'autres apparèils sur cet apparéil.
• La batterie ne se chargerera pas si l'appareil est en marche.
• Il est recommandé de charger la batterie à une température entre 10^ et 30^ . (La température de la batterie devra également être la même.)

A Prise d'entrée c.c.

1 Branchez le cable c.c. à l'adaptateur secteur ainsi qu'à la prise d'entrée c.c. de cet apparéil.

• Insérez les fiches à fond.

2 Branchez l'adaptateur secteur à une prise secteur.

L'indicateur d'etat clignotera en rouge à intervalle d'environ 2 secondes (1 seconde allumé environ, 1 seconde eteint environ), indiquant ainsi que le chargement a commencé.

Il s'eteindra lorsque le chargement sera terminé.

■ Connexion de la prise secteur

Si vous mettez l'appareil en marche alors qu'il est branché à l'adaptateur secteur, il sera possible de l'utiliser avec l'alimentation fournie par la prise de courant.

Meme si vous utilisez l'adaptateur secteur lors de l'enregistrement d/images, laissez la batterie branchée. Ceci vous permet de continuer l'enregistrement même si une panne de courant survient ou si l'adaptateur secteur se débranche accidentellement de la prise secteur.

Pour le chargement lors de la connexion à d'autres appareils

Il est possible d'effectuer le chargement en connectant l'appareil à d'autres périhériques à l'aide du cable USB (fourni).

• N'utilisez que le cable c.c. fourni.
• N'utilisez:aucun autre adaptateur secteur que celui fourni.
• Il est recommandé d'utiliser des batteries Panasonic ( 9) .
• Si vous utilisez d'autres batteries, nous ne pouvons pas garantir la qualité de ce produit.

• N'exposez pas la batterie à la chaleur et tenez-la éloignée de toute flamme.

• Ne laissiez pas la/les batterie(s) dans un vehicule exposé directement au soleil pendant un long moment avec les vitres et les portières fermées.

Temps de chargement et autonomie d'enregistrement

Temps de chargement/autonomie d'enregistrement

• La durée de chargement indiquée s'entend lorsque la batterie a été complètement déchargée. La durée de chargement et la durée d'enregistrement varient selon les conditions d'utilisation comme laasse/haute température.

• Température: 25^ C /humidité: 60 % RH

• Les temps de chargement entre parentheses sont ceux lors de l'utilisation de la prise USB.
  W580/W580M

Les durées maximales d'enregistrement continu et effectif affichées entre parentesses concernent l'enregistrement avec laamera secondaire*.

• Elles comprennent les durées lorsque [G] est affiché à l'écran.

Numéro de modèle de la batterie [Tension/capacité (minimum)]	Temps de chargement	Format d'enregistre trement	Mode d'enregistre trement	Temps enregistrabler en continu maximum	Temps enregistrabler effectif
Batterie fournie/VW-VBT190 (en option) [3,6 V/1940 mAh]	2 h 20 min (5 h 20 min)	[AVCHD]	[1080/50p]	2 h 25 min (2 h)	1 h 15 min (1 h)
			[PH],[HA]	2 h 25 min (2 h)	1 h 15 min (1 h)
			[HG],[HE]	2 h 30 min (2 h 5 min)	1 h 15 min (1 h 5 min)
		[MP4/iFrame]	[1080/50M]	2 h 20 min (1 h 55 min)	1 h 10 min (1 h)
			[1080/28M]	2 h 25 min (2 h)	1 h 15 min (1 h)
			[720]	2 h 45 min (2 h 15 min)	1 h 25 min (1 h 10 min)
			[iFrame]

• "h" est l'abréviation d'heure, "min" de minute et "s" de seconde.
• Ces temps sont des approximations.
• Le temps d'enregistrement effectif se refère au temps d'enregistrement sur une carte quand, de façon répetée, vous démarrez/arrêtez l'enregistrement, vous mettez l'appareil sous/hors tension, vous utilisiez le levier du zoom etc.

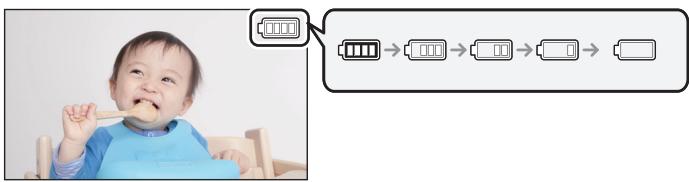

Indicateur de capacité résiduelle de la batterie

L'indication de capacité de la batterie s'affiche sur l'écran ACL.

• S'il reste moins de 3 minutes, passera au rouge. Si la batterie s'épuise, alors clignotera. Rechargez la batterie ou remplacez-la par une batterie entièrement chargée.

Preparatifs

Enregistrement sur une carte

L'appareil peut enregistrer des images fixes ou des images animées sur une carte SD ou la mémoire interne*. Pour enregistrer sur une carte SD, lisez ce qui suit.

• W580M uniquely

Les cartes pouvant etre utilisées avec cet apparéil

Type de carte	Capacité
Carte mémoire SD	512 Mo à 2 Go
Carte mémoire SDHC	4 Go à 32 Go
Carte mémoire SDXC	48 Go à 128 Go
• Veuillez consulter les dernières informations disponibles sur le site suivant. http://panasonic.jp/support/global/cs/eCAM (De site est en angiels uniquement.) • Nous ne garantissons pas le fonctionnement de cartes SD autres que celles mentionnées ci-dessus. • Le fonctionnement n'est pas garanti avec toutes les cartes SD. • Conserve la carte mémoire hors de portée des enfants afin qu'ils ne puisent pas l'avaler.

A propos des Speed Class ratings pour l'enregistrement des images animées

En fonction de [MODE D'ENR.] et de [FORMAT ENREG], la carte nécessaire diffère. Utiliser une carte qui correspond aux SD Speed Class suivantes. L'utilisation d'une carte non-compatible pourrait soudainement interrompree l'enregistrement.

• SD Speed Class est la vitesse standard de l'écriture en continu. Pour vérifier la classe, consulter le côte étiqueté, etc. de la carte.

Formats d'enregistrement	Modes d'enregistrement	Speed Class ratings	Exemples d'étiquettes
MP4/iFrame	[1080/50M]	Class10	CLASS⑩
	[1080/28M], [720], [iFrame]	Class 4 ou plus	CLASS④
AVCHD	Tout

• Lors de l'enregistrement avec [Sauv. Twin Camera] régle sur [ON], utilisez une carte SD conforme à la classe 10 du SD Speed Class Rating. Si le SD Speed Class Rating est inférieur à la classe 10, il est possible que l'enregistrement s'arrête soudainement.

Pour utiliser une carte SD qui n'est pas de Panasonic, ou une carte deja utilisée avec un autre équipement, pour la première fois avec cet apparéil, formatez la carte SD. (→ 24) Lorsque la carte SD est formatée, toutes les données enregistrées sont supprimées. Une fois que les données sont supprimées, elles ne peuvent plus être restaurées.

Attention :

Assurez-vous que levoyant d'accès s'estétéint.

Voyant d'accès [ACCESS] A

Lorsque cet apparéil accédé à la carte SD ou à la mémoire interne, le voyant d'accès s'allume.

1 Ouvrez le cache de la carte SD et insérez (retirez) la carte SD dans (de) son logement ③.

• Orientez le côté des bornes dans la direction indiquée dans l'illustration et poussez la carte à fond.
• Appuyez au centre de la carte SD puis tirez-la tout droit.

2 Fermez soigneusement le cache de la carte SD.

• Appuyez pour fermer jusqu'à ce qu'il clique.

Preparatifs

Mise sous/hors tension de l'appareil

L'appareil peut être mis sous/hors tension à l'aide de la touche d'alimentation ou en ouvrant et fermant l'écran ACL.

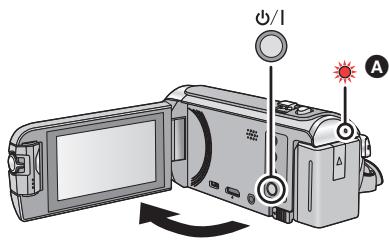

Pourmettresous/hors tensionl'appareilavecla touche alimentation

Ouvrez l'écran ACL, puis appuyez sur la touche d'alimentation pourmettre l'appareil sous tension.

Pourmettre l'appareil hors tension

Maintenez la touche d'alimentation enforcée jusqu'à ce que l'indicateur d'état s'éteigne.

A L'indicateur d'etat s'allume.

L'appareil est sous tension si I'écran ACL est ouvert et il est hors tension lorsque I'écran ACL est fermé.

Preparatifs

Sélection d'un mode

Voupez alterner entre le mode enregistrement de cet apparéil (Mode enregistrement d'images animées/mode enregistrement d'image fixe) et le mode lecture en appuyant sur la touche enregistrement/lecture.

Si vous touche l'icone de changement du mode d'enregistrement lors de l'enregistrement, vous pouvez alterner entre le mode enregistrement d/images animées et le mode enregistrement d'image fixe.

Mode enregistrement d'images animées (→ 19)	Enregistrement des images animées.
Mode enregistrement d'images fixes (→ 19)	Enregistrement des images fixes.
Mode Lecture (→ 22)	Lecture des images animées/images fixes.

Alterner entre le mode enregistrement et le mode lecture

Touche enregistrement/lecture

Appuyez sur la touche afin d'alterner entre le mode enregistrement et le mode lecture.

• Lorsque vous mettez cet apparéil en marche, il se lance en mode enregistrement.

Alterner entre le mode enregistrement d/images animées et le mode enregistrement d-image fixe

Touchez l'icone de changement du mode d'enregistrement qui s'affiche sur l'écran ACL (écran tactile) afin d'alterner entre le mode enregistrement d'images animées et le mode enregistrement d'image fixe.

1 Appuyez sur la touche enregistrement/ lecture afin de passer en mode enregistrement.

L'icone de changement du mode d'enregistrement A s'affiche a I'ecran.

Mode enregistrement des images animées

Mode enregistrement des images fixes

(Mode enregistrement des images animées)

2 Touchez l'icone de changement du mode d'enregistrement.

• Référez-vous à la page 15 pour le fonctionnement de l'écran tactile.

Pour faire apparaitre l'icone de changement du mode d'enregistrement

L'affichage de l'icone de changement du mode d'enregistrement disparaître sauncie operation tactile n'est effectuee pendant une durée précise. Pour I'afficher de nouveau, touchez I'ecran.

• Si vous appuyez sur la touche marche/arrêt de l'enregistrement en mode enregistrement d'image fixe ou en mode lecture, cet apparéil passerau au mode enregistrement d'images animées. Lors de la lecture d'images animées/d'images fixes ou dans d'autres conditions, même si vous appuyez sur la touche marche/arrêt de l'enregistrement, le mode d'enregistrement ne pourrait pas changer.

Preparatifs

Comment utiliser l'écran tactile

Vou puez pilote I'appareil en touchant directement I'ecran ACL (ecran tactile) avec votre doigt.

Toucher

Touchez et relâchez l'écran tactile pour sélectionner l'icône ou l'image.

• Touchez le centre de l'icone.
• Le toucher de l'écran tactile ne fonctionnera pas si vous touchez une autre partie de l'écran tactile en même temps.

Toucher et glissement

Déplacez votre doigt tout en appuyant sur l'écran tactile.

A propos des icônes d'opérations

A1IV1I4I：

Touchez pour passer à une autre page ou effectuer des paramétrages.

念 : Touchez pour revenir à l'écran précédent.

Touchez (côté gauche)/(côté droit) de sur le menu tactile pour commuter les iconées d'opération.

• Il est également possible de commuter les icônes d'opération en touchant-glissant le menu tactile à gauche ou à droite.

A Menu tactile

■ Affichage du menu tactile

L'affichage du menu tactile disparaît si aucune opération n'est effectuée pendant une période de temps spécifique pendant l'enregistrement d'images animées/images fixes. Pour l'afficher de nouveau, touchez

Preparatifs

Réglage de la date et de l'heure

L'horloge n'est pas paramétrée lors de l'achat de l'appareil. Assurez-vous de régler l'horloge.

• Lorsque vous mettez cet apparéil en marche, il est possible que le message "Rég. lieu de résidence et date/heure." s'affiche. Sélectionner [OUI], et suivre les étapes ci-dessous afin d'effectuer ces paramètres :
• Étape 2 de "Réglage de la région de votre domicile pour la première fois"
• Étapes 2-3 de "Réglage de la date et de l'heure"

1 Sélectionnéz le menu. ( 24)

MENU: [CONFIG] [REGL HORL.]

2 Touchez la date ou l'heure qui doit être définie, puis configurez la valeur désirée à l'aide de / .
A Pour afficher le réglage de l'heure mondiale:

[RESIDENCE]/ [DESTINATION]

L'année peut être définie de 2000 à 2039.
3 Touchez [ACCES].
- Touchez [QUITTTER] pour achever le réglage.

Preparatifs

Réglage de la région de votre domicile pour la première fois

Vou puez regler la région de votre domicile dans [RÉG. HEURE MO].

1 Sélectionnéz le menu. ( 24)

MEN : [CONFIG] [REG.HEURE MO.]

• Un message s'affichera. Touchez [ACCÉS].
  2 Touchez /afin de selectionner la région de votre domicile puis touchez [ACCÉS].
  Lorsque I'horloge n'est pas reglee, I'heure actuelle s'affiche en tant que *--.

A L'heure actuelle
Heure de différence par rapport à l'heure GMT (Greenwich Mean Time)

• Pour savoir comment changer la région de votre domicile ou régler la région de votre destination, consulter le Manuel d'utilisation (format PDF).

Fonctions de base

Pour sélectionn un support sur lequel enregistrer [W580M]

La carte et la mémoire interne peuvent être sélectionnées séparément pour enregistrer des images animées ou des images fixes.

1 Passez en mode enregistrement. ( 14)
2 Sélectionnéz le menu. ( 24)

MEN : [SELEC.SUPP.]

3 Touchez le support pour enregistrer des images animées ou des images fixes.

• Le support sélectionné indépendamment pour les images fixes et les images animées est surligné en jaune.
  4 Touchez [ACCES].

Commutation du mode d'enregistrement

1 Touchez l'icone du mode d'enregistrement.

2 Touchez l'icone du mode d'enregistrement youlu.

Mode		Effet
HA*1	Automatisation intelligente	Vous pouvez passer en mode d'automatisation intelligente, qui optimise les paramètres en fonction de votre environnement d'enregistrement.
HA*2
HA*3	Automatisation intelligente Plus	Vous pouvez ajouter des régliages de luminosité réglée manuellement et de balance des blancs au mode d'automatisation intelligente, et enregistrer.
HA*4
*1	Contrôle crééif	Il est possible d'ajouter des effets aux enregistrentes d/images animées.
SCN	Mode scène	Cette option permet à l'appareil de régler automatiquement la vitesse d'obturation et l'ouverture, etc. en fonction de la scène que vous VOULEZ enregistrer.
MNL	Manuel	Vous pouvez paramétre la vitesse d'obturation, la mise au point, la balance des blancs et la luminosité (diaphragme/gain).
HDR *1, 3	Film HDR	Vous pouvez minimiser les pertes de gradation dans les zones claires et les zones sombres lorsque, par exemple, le contraste entre l'arrière-plan et le sujeit est important.
*2	Aide à l'animation image par image	Vous pouvez placer une image fixe enregistrée en arrêtre-plan et enregistrer l'image suivante tout en regardant cette image enregistrée en arrêtre-plan.

1 En mode enregistrement d'images animées uniquement
2 En mode enregistrement d'images fixes uniquement
*3 [W580]/[W580M] uniquement

Enregistrement d'images animées

1 Ouvrez l'écran ACL et passes en mode enregistrement d'images animées. ( 14)
2 Appuyez sur la touche de marche/arrêt d'enregistrement pour commencer l'enregistrement.

A Lorsque you débutez l'enregistrement, I se change en
Icione de la touche d'enregistrement

3 Appuyez de nouveau sur la touche de marche/arrêt d'enregistrement pourmettre l'enregistrement en pause.
- L'enregistrement peut également être amortcé/arrêté en touchant l'icone de la touche d'enregistrement.

Fonctions de base

Enregistrement d'images fixes

1 Ouvrez l'écran ACL et passes en mode enregistrement d'image fixe. (→ 14)
2 Appuyez à mi-course sur la touche . (Uniquement pour la mise au point automatique)

3 Appuyez à fond sur la touche

Enregistrement avec la caméra seconde (caméra jumelle) [W580] [W580M]

En vous servant de laamera secondaire et de laamera principale, vous pouvez enregistrer deux images en même temps. (Camera jumelle)

Servez-vous de laamera jumelle pour pouvoir vous enregistrer, enregistrer un proche ou un paysage différent de celui vu sur laamera principale.

A Camera secondaire

Enregistrement d'un proche

Enregistrement d'un paysage

Auto-enregistrement

B Fenetre secondaire

• L' image de laamera secondaire s'affiche dans la fenetre seconde.

• Il est impossible d'enregistrer uniquement avec laamera seconde.

• Une image enregistrée avec laamera principale et l'image de laamera secondaire affichée dans la fenêtre secondaire sont enregistrées comme une seule-scène ou image fixe. Lorsque vous lisez une telle scène ou une telle image fixe, il n'est pas possible de supprimer uniquement l'image de la fenêtre secondaire ou de la cacher.
• La distance de mise au point minimale de laamera secondaire est d'environ 30 cm.

1 Faites pivoter laamera secondaire.

• Lorsque vous faites pivoter laamera secondaire d'une position située en (de 0^ à environ 30^ ) à une position située en (d'environ 30^ à 270^ ), la fenêtre secondaire s'affiche sur l'écran ACL.
• Si la fenêtre secondaire ne s'affiche pas, touchez pour la faire apparaitre.
• Lorsque laamera secondaire est utilisé, il n'est pas possible de démarrer la fonction Caméra jumelle sans fil avec (icone de démarrage de laamera jumelle

sans fil/icone de déconnexion de laamera jumelle/multiple sans fil).

2 Démarrez l'enregistrement.

• Faites pivoter laamera secondaire jusqu'à la position souhaitation.
• Normalement, tenez cet appareil tel que montré sur l'illustration au moment de l'enregistrement.

• Lorsque l'écran ACL est fermé ou fermé avec l'écran vers l'extérieur, laamera secondaire ne fonctionne pas. La fenêtre seconde s'affiche si vous ouvrez de nouveau l'écran ACL.

Fonctions de base

Pour utiliser le zoom

Levier/icones de la touche de zoom

Côté T:

Enregistrement rapproché (zoom avant)

Côté W :

Enregistrement grand-angle (zoom arrêté)

• La vitesse du zoom dépend de l'amplitude de mouvement du levier du zoom.

A Barre du zoom

La barre du zoom s'affiche pendant l'opération du zoom.

Lecture des images animées/images fixes

1 Passez en mode lecture ( 14)
2 Touchez l'icone de selection du mode lecture A. ( 16)

• Il est également possible d'effectuer le paramétrage en touchant MENU, pour sélectionner [RÉG. VIDEO] ou [CONFIG IMAGE] → [MEDIA VIDEO/PHOTO]. (→ 24)

3 W580/V380 Sélectionnez l'image fixe ou le format d'enregistrement des images animées que vous désirez visionner.

W580M

Selectionnez le type de support épuis selectionnez l'image fixe ou le format d'enregistrement des images animées que vous désirez visionner.

• Touchez [Accès].

• Si vous touchez →, les scènes enregistrées comme sauvegarde pour laamera jumelle s'afficheront. L'icone de mode d'enregistrement ( 3) s'affichera sur l'écran des vignettes, et chaque vignette s'affichera avec l'une des icônes suivantes :

• Scènes AVCHD [PH] enregistrées comme sauvégarde pour laamera jumelle: (PH)

• Scènes AVCHD [HA] enregistrées comme sauvégarde pour laamera jumelle : [HA]
• Scènes AVCHD [HG] enregistrées comme sauvégarde pour laamera jumelle : HG
• Scènes AVCHD [HE] enregistrées comme sauvégarde pour laamera jumelle : [HE]

4 (Si vous touchez [AVCHD] ou [MP4/iFrame]) Touchez le format d'enregistrement souhaité de la lecture.

Lorsque [AVCHD] est selectionné

Lorsque [MP4/iFrame] est sélectionné

L'icone de mode d'enregistrement s'affiche dans l'affichage vignette lorsque I'elément est touche. (AVCHD, 1080/50p, 1080/50i, MP4iFrame, 1080/50p (rouge), 1080/25p (rouge), 720/25p (rouge), 360/25p (rouge) et iFrame)

• Les icônes suivantes s'affichent sur les vignettes lorsque vous touchez [ALL AVCHD] ou [1080/50i]:

• Scène AVCHD [1080/50p]: 50p

• Scène AVCHD [PH]: PH
• Scène AVCHD [HA]: (HA)
• Scène AVCHD [HG]: HG

• Scène AVCHD [HE]: HE

• Les icônes suivantes s'affichent sur les vignettes lorsque vous touchez [ALL MP4/iFrame]:

• Scène MP4 [1080/50p]: 1080 (Bleu) (Mode d'enregistrement [1080/50M])
  1080 (Mode d'enregistrement [1080/28M])

• Scène MP4 [1080/25p]: 1080
• Scène MP4 [720/25p]:
• Scène MP4 [360/25p]: 360

• Scène iFrame :

• [50M] s'affiche sur les vignettes des scènes MP4 [1080/50M] lorsque vous touchez [1080/50p] de [MP4/iFrame].

5 Touchez la scène ou l'image fixe qui doit être rue.

• Affichage de la page suivante (précedente) :

• Tout en la touchant, glissez la vignette vers le haut ou le bas.

• Changez le Menu Tactile, puis touchez (haut)/ (bas) sur le levier de défilament des vignettes.

6 Sélectionné l'opération de lecture en touchant l'icone de l'opération.

• Les icones d'opération et l'écran d'affichage disparaitront si aucune opération tactile n'est effectuée pendant une période précise. Pour les afficher de nouveau, touchez l'écran.
• Touchez pour lancer/arrête la lecture des images animées.

Icône de l'opération

Pour regarder des Vidéo/Images sur votre téléviseur

Connectez cet appeareil à un téléviseur à l'aide d'un mini-cable HDMI (fourni) ou cable AV (en vente dans le commerce).

A Connecteur A/V [A/V]
Mini connecteur HDMI [HDMI]

Utilisation de l'écran de menu

• Touchez (côté gauche)/[ (côté droit) de [ sur le menu tactile pour afficher [ MENU . (→ 16)

1 Touchez MENU.

2 Touchez le menu principal A.

3 Touchez le sous-menu ⑥.

• La page suivante (précepte) s'affiche en touchant ▲/▼.
  4 Touchez l'élément désiré pour entrer la configuration.
  5 Touchez [QUIITTER] pour sortir de la configuration du menu.

A propos de l'affichage du guide

Après avoir touché i, toucher les sous-menus et les éléments sera apparaitre les descriptions et les messages de confirmation de configuration.

• Àprous l'affichage des messages, l'affichage du guide est annulé.

Sélection de la langue

Vous pouvez selectionner la langue sur I'ecran d'affichage et I'ecran de menu.

MENU : [CONFIG] [LANGUAGE] langue désirée

Formatage

Veuillez prende note que si un support est formaté, toutes les données enregistrées sur celui-ci seront effacées et ne pourrait pas être restaurées. Sauvegardez les données importantes sur un ordinateur, un DVD, etc.

MENU : [CONFIG] [FORMAT SUPP.] support désiré

[MÉMOIRE]⁺¹/[CARTE SD]/[DD]⁺²

1 W580M uniquely
2 S'affiche lors du branchement d'un USB HDD. (Reportez-vous au Mode d'Emploi (format PDF))

W580/V380

L'écran de sélection du support ne s'affiche pas lorsque USB HDD n'est pas branché. Touchez [OUI].

• Ne formatez pas de carte SD en utilisant un autre apparéil comme un ordinateur. La carte pourrait ne pas être compatible avec cet apparéil.

Ce que vous pouvez faire avec la fonction Wi-Fi®

Cet apparéil propose les fonctions Wi-Fi suivantes lorsqu'il est utilisé en combinaison avec un autre dispositif compatible avec le Wi-Fi.

[TWIN CAMERA]	Vous pouvez afficher l'image transmise depuis uneamera seconde sans fil connectée par Wi-Fi dans la fenêtre secondaire de cet apparéil et l'enregistrer simultanément avec l'image de laamera principale. (→ 30)
[Multi-camera]	Connector plusieurs téléphones intelligents à cet apparéil par Wi-Fi permet d'afficher deux fenêtes secondaires et d'enregistrer les images. Il est possible de connecter jusqu'à trois téléphones intelligents en même temps.
[Télécomm.]	Avec un téléphone intelligent, vous pouvez effectuer des opérations d'enregistrement/de lecture à distance oumettre en ligne des images animées et des images fixes enregistrées depuis cet apparéil sur SNS (sites de réseautage social). (→ 26)
[Surveillance Bébé]	Vous pouvez vous servir de votre téléphone intelligent pour surveiller votre bébé, enregistré par cet apparéil lorsque vous vous trouvez dans une autre piece. Le téléphone intelligent et cet apparéil peuvent être utilisés en tant qu'émetteur-récepteur radio, permettant ainsi aux utilisateurs d'avoir une conversation alternée. Cet apparéil peut également envoyer une notification au téléphone intelligent d'es que le bébé pleure.
[Surveillance]	Il est possible de confirmer à distance l'écran d'enregistrement de cet apparéil à l'aide d'un téléphone intelligent.
[Vue DLNA]	La connexion de l' apparéil à un téléviseur compatible avec DLNA par liaison Wi-Fi permet de visionner des images animées et des images fixes sur le téléviseur.
[Chaîne Live]	Il est possible de diffuser en direct des images animées depuis cet apparéil en configurant une liaison entre "LUMIX CLUB" et le service USTREAMM.
[Copier]	En établissant une communication Wi-Fi entre cet apparéil et un PC, vous pouvez copier les scènes et les images fixes enregistrées avec cet apparéil vers le PC.
[Historique]	Chaque'utilisation d'une fonction Wi-Fi est gardée en mémoire dans l'histoire de connexion Wi-Fi. La connexion à partir de l'historique vous permet d'installer facilement une connexion en utilisant les anciens paramétres de connexion. • Les enregistrentes des connexions Wi-Fi effectués avec la fonction Caméra multiple sans fil ne sont pas conservés.

Avant d'utiliser ces fonctions Wi-Fi, consultez les paramètres de votre dispositif et préparez-le pour l'utilisation.

Ce manuel d'utilisation basique déscrit la procédure permettant d'utiliser [Télécomm.] afin de fournir un exemple de connexion Wi-Fi.

Cet apparéil est compatible avec WPS

WPS (Wi-Fi Protected Setup™) est une fonction vous permettant d'installer facilement une connexion avec un réseau local et d'effectuer des réglages de sécurité.

• Pour en savoir plus sur l'utilisation de ces fonctions Wi-Fi et sur l'établissement d'une connexion, consultez le manuel d'utilisation (format PDF).

[Télécomm.]

Avant d'utiliser [Télécomm.]

• Vous doivent activer la fonction Wi-Fi de votre téléphone intelligent.
• Ne retirez pas la carte SD de l'appareil durant les opérations à distance.

Attention :

Veillez a respecter le doit à la vie privée, les droits d'utilisation de portrait, etc. du sujet lorsque vous utilisez cette fonction. Vous assumez les risques liés à son utilisation.

À propos de "Image App"

"Image App" est une application fournie par Panasonic.

	Pour applications AndroidTM	Pour applications iOS
SE	Android 4.0 ou plus récent*	iOS 7.0 ou plus récent*
Installation	1 Connectez votre péripérisque Android à un réseau. 2 Sélectionnez “Google PlayTM Store”. 3 Saisissez “Panasonic Image App” dans la barre de recherche. 4 Sélectionnez “Panasonic Image App” et installez-la. • L'icône sera ajoutée au menu.	1 Connectez votre dispositif iOS à un réseau. 2 Sélectionnez “App StoreSM”. 3 Saisissez “Panasonic Image App” dans la barre de recherche. 4 Sélectionnez “Panasonic Image App” et installez-la. • L'icône sera ajoutée au menu.

• Les versions de SE prises en charge sont valables à compter de novembre 2015 et peuvent faire l'objet de changements.
  Utilisez la version la plus recente.
• Consultez la section [Aide] du menu "Image App" pour savoir comment faire.
• Il est possible que ce service ne puisse pas ete utilise correctement en fonction du type de telephone intelligent. Pour en savoir plus au sujeet de "Image App", consultez le site web ci-dessous. http://panasonic.jp/support/global/cs/eCAM (En anglais seulement.)
• Lors du téléchargement de l'application sur un réseau de téléphone mobile, vous pourriez, selon les modalités de votre contrat de service, avoir à encourir des frais élevés de communication par paquets.

Installation de "Image App". ( 26)

Paramétrage d'une connexion Wi-Fi directe entre cet apparéil et un téléphone intelligent

Paramétrage d'une connexion directe entre cet appareil et le téléphone intelligent lorsque [Mot de passer connexion directe] est régle sur [OFF] ( 28)

• La configuration par défaut du [Mot de passage connexion directe] est [OFF].

Paramétrage d'une connexion Wi-Fi par point d'accès sans fil

1 Vérifiez que le point d'accès sans fil est compatible avec IEEE802.11b/g/n.
2 Paramétrez une connexion Wi-Fi entre cet apparéil et le point d'accès sans fil.
- Pour savoir comment connecter cet apparéil et un point d'accès sans fil, consulter le manuel d'utilisation (format PDF).

Paramétrage d'une connexion directe entre cet apparéil et le téléphone intelligent lorsque [Mot de passer connexion directe] est régèle sur [OFF]

1 Appuyer sur la touche Wi-Fi de cet apparéil etoucher [Config Wi-Fi].
2 Touchez [Connexion directe].

• Cet apparéil se mettra en attente de connexion du téléphone intelligent.
• Le SSID de cet apparéil s'affiche sur l'écran de celui-ci.

3 Activer la fonction Wi-Fi dans le menu de configuration du téléphone intelligent.
4 Sur l'écran de configuration Wi-Fi du téléphone intelligent, Sélectionner le SSID affché sur cet apparéil.

• Cela peut prendre du temps avant de pouvoir étabir la connexion Wi-Fi.

A [Config Wi-Fi]
[QUITTER]

5 Une fois la connexion Wi-Fi établie, appuyer sur la touche d'accueil du téléphone intelligent et lancer l'application "Image App".
6 (Si c'est la première fois que le téléphone intelligent est connecté à cet apparéil)
Vérifier le message “Connectez ce smartphone?”, et toucher [OUI] sur l'écran de cet apparéil.
- Lorsque la connexion avec cet apparéil est établie, l'image provenant de ce dernier s'affiche sur l'écran du téléphone intelligent.

Commander cet appeareil à distance à l'aide du téléphone intelligent.

[Nom de l'appareil]
[OUI]
Message

• La vitesse de transmission pourrait diminuer ou aucune transmission ne pourrait être possible selon les conditions ambiantes.
• Pour plus de détails sur la façon de paramétre une connexion avec [Mot de passer connexion directe] régle sur [ON], consultez le manuel d'utilisation (format PDF).
• S'il n'est pas possible de connecter cet apparéil et le téléphone intelligent, dire ce qui suit : - Assurez-vous que le téléphone intelligent n'est pas raccordé au point d'accès sans fil. S'il est raccordé au point d'accès sans fil, changez le point d'accès Wi-Fi à l'aide de la configuration Wi-Fi sur le téléphone intelligent.
• Consultez le manuel d'utilisation du périhérique utilisé concernant le paramétrage du point d'accès sans fil ou du téléphone intelligent.

Affichage à l'écran pendant l'opération à distance

Les captures d'écran de téléphone intelligent sont des exemples montrant les modes d'enregistrement d'images animées et de lecture.

Ecran d'enregistrement

Support d'enregistrement/durée enregistrable restante
2 Durée restante de la charge du bloc-batterie dans l'appareil
Zoom
4 Touche de prise de vues
5 Affichage du menu
6 Touche du mode lecture
7 Touche de la télécommande
Touche de marche/arrêt de l'enregistrement
9 Touche de commutation entre mode enregistrement d/images animées et mode enregistrement d/images fixes
10 Nom du dispositif connecté

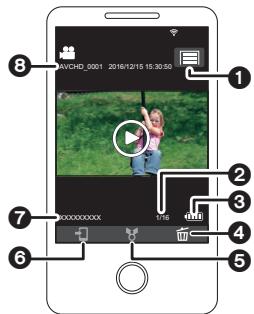

Écran de lecture

1 Touche de fonction apparéil photo
2 Nombre de scènes
3 Durée restante de la charge du bloc-batterie dans l'appareil
4 Supprimez
5 Telechargez
6 Copiez
7 Nom du péripérisque raccordé
6 Affichage de l'information de scene

• Selon votre système d'exploitation ou la version de l'application pour téléphone intelligent "Image App", les écrons peuvent différer de ces ci-dessus.

Fonction Caméra jumelle/multiple sans fil

Lorsque cet apparéil et un téléphone intelligent, ou plus, sont connectés par Wi-Fi, il est possible d'afficher l'image transmise depuis le téléphone intelligent dans la fenêtre secondaire de cet apparéil et de l'enregistrer simultanément avec l' image de laamera principale. (Caméra jumelle/ Caméra multiple sans fil)

• Dans ce manuel d'utilisation, la fonction qui affiche une image depuis un seul téléphone intelligent dans une seule fenêtre secondaire est appelée "Caméra jumelle sans fil", et la fonction qui affiche les images depuis trois téléphones intelligents maximaum et laamera secondaire de cet appeareil* dans deux fenêtes secondaires est appelée "Camera multiple sans fil".
• [W580]/[W580M] uniquement

A Telephone intelligent (caméra secondaire sans fil)
Cet apparéil (caméra principale)

Utilisez votreamera secondaire sans fil pour pouvoir enregistrer votre visage ou toute image autre que celle en train d'être enregistrée avec laamera principale.

■ Fonction Caméra jumelle sans fil

Pour en savoir plus sur les apparèils téléphoniques non intelligents prénant en charge la fonction deamera secondaire sans fil, et sur leurs procédures d'utilisation, consultez le site d'assistance suivant. (À compter de novembre 2015)
http://panasonic.jp/support/global/cs/eCAM

■ Fonction Caméra multiple sans fil ( 25)

• Pour savoir comment connecter cet appareil et un téléphone intelligent et pour plus de détails, consultez le manuel d'utilisation (format PDF).

Guide de dépannage

Il ne s'agit pas d'un dysfonctionnement dans les cas suivants

Un cliquetis est audible si l'appareil est secoué.	Il s'agit du bruit provenant du mouvement de l'objectif, pas d'un défaut. Ce bruit ne se fera plus entendre une fois l'appareil mis en marche et en mode enregistrement des images animées ou en mode enregistrement d'image fixe.
Les sujets semblent déformés.	Les sujetssemblent légèrement déformés si leurs-ci se déplacent à travers l'image très rapidement, cela est causé par l'appareil qui utilise le capteur MOS comme capteur d'image. Ce phénomène n'est le signe d'aucune anomalie.
L'objet ou l'écran ACL est embué.	La condensation est en cause. Cela n'est pas le signe d'un mauvais fonctionnement. Reportez-vous à la page 5.

Alimentation
Problème	Points de contrôle
L'appareil ne peut pas'être mis sous tension.L'appareil ne reste pas sous tension assez longtemps.La batterie se décharge rapidement.	•Chargez de nouveau la batterie pour qu'elle ait assez d'autonomie. (→ 10)•Dans les endroits froids, la durée d'utilisation de la batterie sera plus courte.•La batterie a une durée de vie limitee. Si la durée de fonctionnement est encore trop courte après une recharge complète, la batterie est usée et a besoin d'être remplaçée.
L'appareil ne fonctionne pas même s'il est sous tension.L'appareil ne fonctionne pas normalement.	•Retireez la batterie ou l'adaptateur secteur, attendre 1 minute, puis reconnectez la batterie ou l'adaptateur secteur. Avec environ 1 minute, remetre l'appareil sous tension.(N'effectuez pas l'opération précite pendant l'accès au support, cela pourrait endommager les données prsentes sur le support.)•Si le fonctionnement normal n'est pas restauré, débranchez l'alimentation et consultez le vendeur chez qui vous avez acheté l'appareil.
"UNE ERREUR EST SURVENUE. VEUILLEZ ÉTEINDRE L'APPAREIL ET LE RALLUMER." s'affiche.	•L'appareil a automatiquement détecté une erreur. Mettez-le hors tension, puis sous tension de nouveau.•Le courant sera coupé après environ 1 minute si l'appareil n'est pas mis hors et sous tension.•Une réparation est nécessaire s'il ne cesse de s'afficher même après un redémarrage. Débranchez l'alimentation et consultez le revendeur chez qui vous avez acheté cet apparIEL. N'essayez pas de le réparer vous-même.
Enregistrement
Problème	Points de contrôle
La couleur ou la luminosité de l'image change ou des barresizontales sont visibles sur l'image. L'écran ACL scintille lorsqu'à l'intérieur.	• La couleur ou la luminosité de l'image peut changer, ou bien vous pouvez voir des barresizontales sur l'image si l'objet est enregistré sous un éclairage fluorescent, au mercure ou au sodium, etc., mais il ne s'agit pas d'un mauvais fonctionnement. • En mode enregistrement d'images animées, utilisez le mode automatisation intelligente ou le mode automatisation intelligente plus, ou règlez la vitesse de l'obturator à 1/100 lorsque la fréquence de la tension secteur est de 50 Hz, ou à 1/125 lorsqu'elle est de 60 Hz. • En mode d'enregistrement d'images fixes,)ceci n'affectora pas l'image enregistrée.

Visualisation
Problème	Points de contrôle
Aucune scène/image fixe ne peut être lue.	• Aucune scène/image fixe dont les vignettes sont affichées ainsi ne peuvent être lues.

Veuillez vous reférer au "Mode d'emploi (format PDF)" pour plus de détails.

Spécifications

Caméscope haute définition

Informations pour toute sécurité

Source d'alimentation :

CC 5,0 V (Avec adaptateur secteur)

CC 3,6 V (Avec batterie)

Consommation d'énergie :

Enregistrement:5,4W

Recharge : 7,7 W

Format d'enregistrement video :

[AVCHD]:

AVCHD compatible à la version 2.0

(AVCHD Progressive)

[MP4/iFrame]:

Conforme au format de fichier MPEG-4

AVC (.MP4)

Compression images animées :

MPEG-4AVC/H.264

Compression audio :

[AVCHD]:

Dolby Digital/2 ca.

[MP4/iFrame]:

AAC/2 ca.

Mode d'enregistrement et vitesse de transfert :

[AVCHD]

[1080/50p]:

Maximum 28 Mbps (VBR)

[PH]:

Maximum 24 Mbps (VBR)

[HA]:

En moyenne 17 Mbps (VBR)

[HG]:

En moyenne 13 Mbps (VBR)

[HE]：

En moyenne 5 Mbps (VBR)

[MP4/iFrame]

[1080/50M]：

Maximum 50 Mbps (VBR)

[1080/28M]：

Maximum 28 Mbps (VBR)

[720]:

En moyenne 9 Mbps (VBR)

[iFrame]:

Maximum 28 Mbps (VBR)

• Pour la taille de l'image et la durée enregistrable des images animées, reportez-vous au manuel d'utilisation (format PDF).

Format enregistrement d'images fixes :

JPEG (Design rule for Camera File system, basé sur la norme Exif 2.2)

• Pour la taille de l'image d'une image fixe et le nombre d'images enregistrables, reportez-vous au manuel d'utilisation (format PDF).

Support d'enregistrement :

Carte mémoire SD

Carte mémoire SDHC

Carte mémoire SDXC

• Référez-vous au manuel d'utilisation (format PDF) pour plus de détails sur les cartes SD utilisables avec cet apparéil.

Mémoire interne (W580M): 32 Go

Capteur d'images :

Captor d'image 1MOS type 1/5,8 (1/5,8")

Total: 2510 K

Pixels effectifs :

Image animée: 2200 K (16:9)*

Image fixe :

2200 K (16:9), 1700 K (4:3), 1670 K (3:2)

Objectif :

Diaphragme Auto, zoom optique 50× F1.8 à F4.2

Longueur facale :

2,06 mm à 103 mm

Macro (portée totale de la mise au point automatique)

équivalent à 35 mm :

Image animée :

de 28,0 mm à 1740 mm (16:9)*

Image fixe :

de 28,0 mm à 1740 mm (16:9),

de 34,0 mm à 1766 mm (4:3),

de 33,6 mm à 1714 mm (3:2)

Distance de mise au point minimum :

Normal: Environ 2,0 cm (grand-angle)/

Environ 2,2 m (teleobjectif)

Macro telé: Environ 1,1 m (teléobjectif)

Macro Auto Intelligente :

1,1 m (teleobjectif)

Zoom :

3000 × Zoom numérique

(Utilisation de la zone utile du capteur d'image)

• Lorsque [O.I.S.Avanté] est régle sur [Standard] et que la fonction prise à niveau est désactivée.

Fonction stabilisateur d'image :

Optique (Stabilisateur optique de l'image hybride, mode actif (correction de la rotation), fonction verrouillage du stabilisateur optique de l'image)

Fonction prise à niveau :

Désacté/Normal/Fort

Commande créative :

[Effet miniature]/[Film muet]/[Film 8mm]/ [Enreg. interval.]

Film HDR (W580/W580M):

Faible/Elevé

Moniteur :

7,5 cm (3,0^ ) large écran ACL (Environ 460 K points)

Microphone :

Stereo (avec un Microphone Zoom)

Minimum requis pour éclairage :

Environ 4 lx (1/25 avec le mode Éclairage faible dans le Mode Scène)

Environ 1 lx avec la fonction de mode nuit

Niveau de sortie video du connecteur AV: 1,0 Vp-p, 75 Ω, système PAL

Niveau de sortie video du connecteur mini HDMI :

HDMI™ (x.v.Colorur™) 1080p/1080i/576p

Niveau de sortie audio du connecteur AV (ligne):

251 mV, 600 Ω, 2 ca.

Niveau de sortie audio du connecteur mini HDMI :

[AVCHD]:

Dolby Digital/PCM linéaire

[iFrame], [MP4]:

PCM linéaire

USB：

Fonction de lecteur

Carte SD : Lecture uniquement (sans protection de droits d'auteur)

Mémoire interne (W580M) : Lecture uniquely

Hi-Speed USB (USB 2.0), Port USB Type micro AB

Fonction d'hote USB (pour le USB HDD)

Fonction de chargement de la batterie (charge via la prise USB si l'appareil principal est eteint)

Dimensions :

60 mm (L)×62 mm (H)×129 mm (P)

(Incluant les parties en saillie)

Poids:

W580

Environ 264 g

[sans batterie (fournie) ni carte SD (en option)]

W580M

Environ 266 g

[sans batterie (fournie)]

V380

Environ 252g

[sans batterie (fournie) ni carte SD (en option)]

Poids pendant l'utilisation :

W580

Environ 309 g

[avec batterie (fournie) et carte SD (en option)]

W580M

Environ 309g

[avec batterie (fournie)]

V380

Environ 295 g

[avec batterie (fournie) et carte SD (en option)]

Température de fonctionnement :

0^ C ÷ 40^ C

Humidité fonctionnement :

10%RH à 80%RH

Durée d'autonomie de la batterie :

Voir page 11

Émetteur de liaison sans fil :

Norme d'observation : IEEE802.11b/g/n

Fréquence utilisée :

Fréquence centrale 2412 MHz à 2462 MHz

[11 canaux]

Méthode de cryptage : WPA™/WPA2™/

WEP conforme à Wi-Fi

Méthode d'accès : Mode à infrastructures

Camera secondaire ( W580/W580M)

Capeur d'images :

1/5 capteur d'image (1/5") type 1MOS

Total:2000K

Objectif :

équivalent à 35 mm (Image animée):

30,6 mm

Adaptateur secteur

Informations pour votre sécurité

Source d'alimentation :

Secteur 110 V à 240 V, 50/60 Hz

Entree sector :

0,25 A

Sortie CC :

CC 5,0 V, 1,8 A

Dimensions :

66,4 mm (L)×78,8 mm (H)×31 mm (P)

Poids:

Environ 65g

À propos des droits d'auteur

Il importe de respecter les droits d'auteur

L'enregistrement de cassettes ou de disques préenregistrés ou d'autres matériels publiés ou diffusés à des fins autres que votre usage personnel pouraient constituer une infraction aux lois en matière de droits d'auteur. Meme à des fins d'usage privé, l'enregistrement de certains matériels pourrait faire l'objet de restrictions.

Licences

• Le logo SDXC est une marque commerciale de SD-3C, LLC.
• "AVCHD", "AVCHD Progressive" et le logo "AVCHD Progressive" sont des marques commerciales de Panasonic Corporation et de Sony Corporation.
• Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.
• Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d'autres pays.
• x.v. Colour™ est une marque commerciale.
• iMovie, Final Cut Pro, Mac et OS X sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.
• App Store est une marque de service de Apple Inc.
• Android et Google Play sont des marques commerciales ou des marques déposées de Google Inc.
• Le logo Wi-Fi CERTIFIED™ est une marque d'authenticité de Wi-Fi Alliance®.
  L'identifant Wi-Fi Protected Setup™ est une marque d'authenticité de Wi-Fi Alliance®.
• "Wi-Fi® est une marque déposée de Wi-Fi Alliance®.
• "Wi-Fi Protected Setup™," "WPA™", et "WPA2™" sont des marques commerciales de Wi-Fi Alliance®.

DLNA, the DLNA Logo and DLNACERTIFIED are trademarks, service marks, or certification marks of the Digital Living Network Alliance.
- QR Code est une marque déposée de DENSO WAVE INCORPORATED.
- Les autres noms de systèmes et produits mentionnés dans ce manuel d'utilisation sont habituallément des marques déposées ou des marques de commerce des fabricants qui ont développé le système ou le produit interessoé.

Ce produit fait l'objet d'une licence de portefeuille de brevets AVC pour l'utilisation personnelle ou non commerciale d'un particulier (i) pour encoder de la video selon la norme AVC ("AVC Video") et/ou (ii) décoder de la video AVC encodée par un particulier engagé dans une activités personnelle et/ou obtenues auprès d'un fournisseur de videos qui détiennent une licence lui permettant de fournir des videos AVC. Aucune licence ou permission tacite ne sera accordée pour tout autre usage. Des informations supplémentaires peuvent être obtenues auprès de MPEG LA, L.L.C. Visitor http://www.mpeglacom

Ce produit comprend les logiciels suivants :

(1) le logiciel développé indépendamment par ou pour Panasonic Corporation,
(2) le logiciel appartenant à une tiers partie et sous licence Panasonic Corporation,
(3) le logiciel sous licence GNU General Public License, Version 2.0 (GPL V2.0),
(4) le logiciel sous licence GNU LESSER General Public License, Version 2.1 (LGPL V2.1), et/ou
(5) le logiciel open source autre que le logiciel sous licence GPL V2.0 et/ou LGPL V2.1.

Les logiciels catégorisés en tant que (3) - (5) sont distribués en espérant qu'ils seront utiles mais SANS AUCUNE GARANTIE, même tacite, de QUALITÉ MARCHANDE ou de PERTINENCE À DES FINS PARTICULIÈRES. Consultez-en les conditions générales, qui peuvent être affichées en suivant la procédure décrite dans [INFO LOGICIEL] sous "Utilisation du menu de configuration" dans le manuel d'utilisation (format PDF).

Pendant au moins trois (3) ans à compter de la livraison de ce produit, Panasonic donna à tout tiers qui nous contactera aux coordonnées fournies, pour un tarif n'exçédant pas le coût physique de la réalisation de la distribution du code source, une copie sous forme lisible par un ordinateur, du code source intégral correspondant sous couvert de la GPL V2.0 ou de la LGPL V2.1, ainsi que les notices des droits d'auteur correspondantes.

Contact:[e-mail]

Le code source et la notice de droits d'auteur sont disponibles gratuitement sur notre site web suivant.

http://panasonic.net/avc/oss/index.html

Manufactured by:

Panasonic Corporation
