MODE D'EMPLOI WIND FREE SAMSUNG

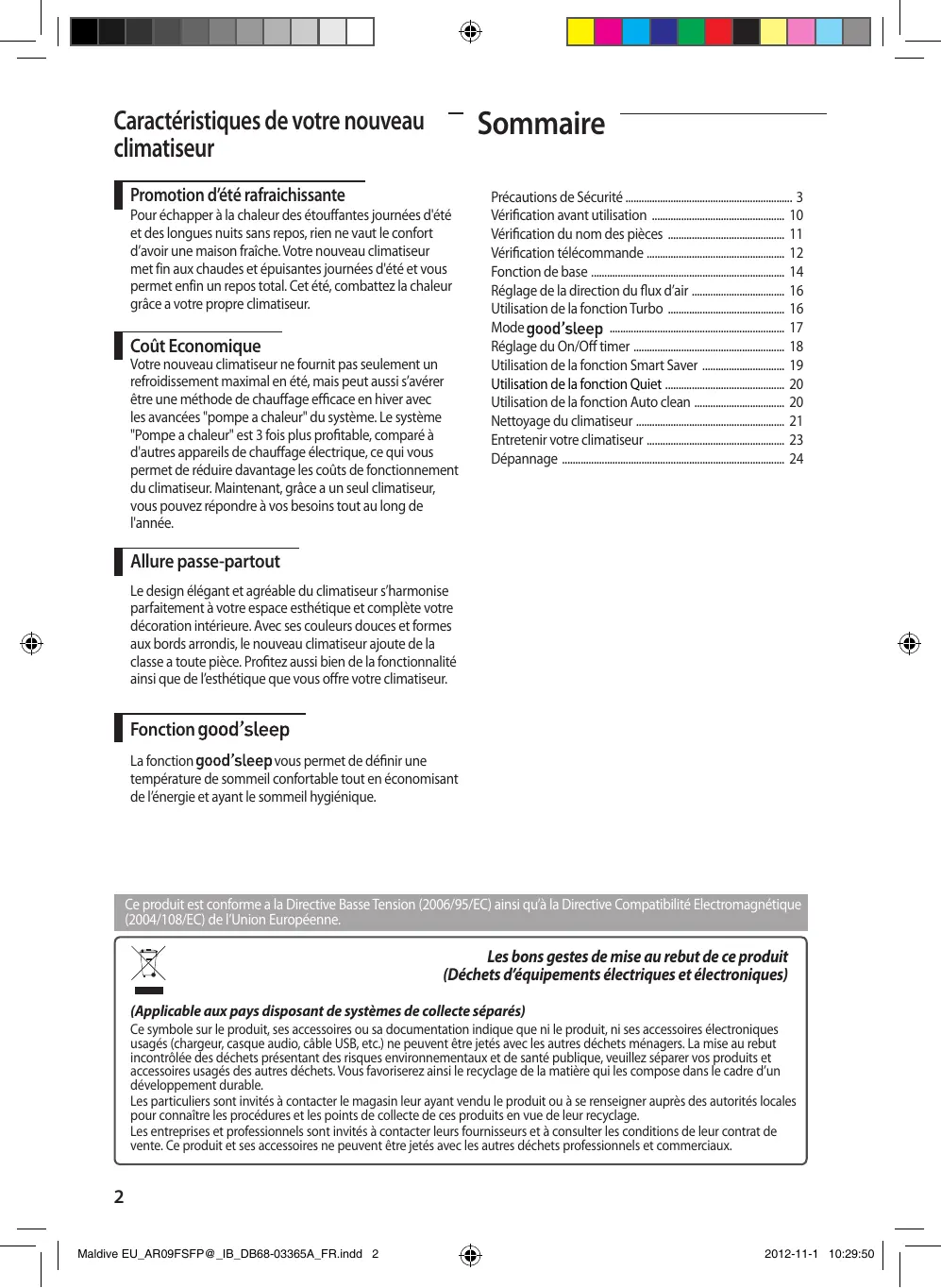

Pour échapper à la chaleur des étouffantes journées d'été et des longues nuits sans repos, rien ne vaut le confort d'avoir une maison fraîche. Notre nouveau climatiseur met fin aux chaudes et épuisantes journées d'été et vous permet enfin un repos total. Cet été, combattez la chaleur grâce à votre propre climatiseur.
Côté economique
Votre nouveau climatiseur ne fournit pas seulement un refroidissement maximal en été, mais peut aussi s'avérer être une méthode de chauffage efficace en hiver avec les avances "pompe à chaleur" du système. Le système "Pompe à chaleur" est 3 fois plus profitable, comparé à d'autres appareils de chauffage électrique, ce qui vous permet de réduire davantage les coûts de fonctionnement du climatiseur. Maintenant, grâce à un seul climatiseur, vous pouvez répondre à vos besoins tout au long de l'année.
Précautions de sécurité 3
Vérification avant utilisation 10
Vérification du nom des pièces 11
Vérification télécommande 12
Fonction de base 14
Réglage de la direction du flux d'air 16
Utilisation de la fonction Turbo 16
Mode good'sleep 17
Réglage du On/Off timer 18
Utilisation de la fonction Smart Saver 19
Utilisation de la fonction Quiet 20
Utilisation de la fonction Auto clean 20
Nettoyage du climatiseur 21
Entretien de notre climatisation 23
Dépannage 24
Allure passer partout
Le design élégant et agréable du climatiseur s'harmonise parfaitement à votre espace esthétique et compte toute décoration intérieure. Avec ses couleurs douces et formes aux bords arrondis, le nouveau climatiseur ajoute de la classe à toute partie. Profitez aussi bien de la fonctionnalité ainsi que de l'esthétique que vous offre votre climatiseur.
Fonction goodsleep
La fonction good'sleep vous permet de définir une température de sommeil confortable tout en économisant de l'énergie et ayant le sommeil hygiénique.
Ce produit est conforme à la Directive Basse Tension (2006/95/EC) ainsi qu'à la Directive Électromagnétique Compatible (2004/108/EC) de l'Union Européenne.
Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
Précautions de sécurité
Avant d'utiliser votre nouveau climatiseur, veuillez lire attentivement ce manuel afin de vous assurer comment exploiter efficacement et en toute sécurité les nombreuses caractéristiques et fonctions de votre nouvel appareil.
Etant donné que le mode d'emploi ci-dessous couvre différents modèles, les caractéristiques de votre climatiseur peuvent différer légèrement de celles décrites dans ce manuel. Pour toutes questions ou information complémentaire, appelez votre centre de contact le plus proche ou consultez en ligne le site www.samsung.com.
Symboles et précautions de sécurité importantes
| A VERTISSEMENT | Les risques ou pratiques dangereuses peuvent entrainer des blessures graves ou la mort. |
| A ATTENTION | Les risques ou pratiques dangereuses peuvent entrainer des blessures corporelles mineures ou des dommages matériels. |
| O | Suivez les instructions. | O | Coupez l'alimentation. |
| ∅ | Ne faites jamais cela. | ∅ | Ne PAS démonter. |
| ≦ | Assurez-vous que la machine soit mise à la terre pour éviter toute électrocution. |
Avertissement
Utilise le cordon électrique avec les caractéristiques d'alimentation du produit ou supérieures et utilisez uniquement le cordon électrique prévu pour cet appareil. De plus, n'utilise pas de rallonge.
Le fait d'utiliser une rallonge peut entraîner un électrochoc ou un incendie. N'utilise pas de transformateur électrique. Cela peut entraîner un électrochoc ou un incendie. Si la valeur de tension/fréquence/courant est différente, cela peut causer un incendie.
L'installation de cet appareil doit être effectuée par un technicien qualifié ou une société de service.
Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, une explosion, des difficultés avec le produit, ou des blessures.
Installer un interrupteur et un disjoncteur consacré au climatiseur.
Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie
Fixer fermement l'unité extérieure pour que la partie électrique de l'unité extérieure ne soit pas exposée.
Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.
Précautions de sécurité
Ne pas installer l'appareil à proximité d'outils chauffants et de substances inflammables. Ne pas installer l'appareil dans un endroit humide, gras ou poussièreux, dans un endroit exposé aux rayons directs du soleil et de l'eau (gouttes de pluie). Ne pas installer l'appareil près d'un endroit susceptible d'entrainer des fuites de gaz.
Cela provoquera un court-circuit ou un incendie. Ne jamais installer l'unité extérieure sur un mur extérieur élevé où il pourrait tomber. Si l'unité extérieure tombe, vous risquez des blessures, la mort ou des dommages matériels.
Si vous utilisez un système multiple, l'unité extérieure AJ ne peut être connectée qu'à des produits européens des séries AR FSFP.
Cet appareil doit être correctement relié à la terre. Ne reliez pas à la terre l'appareil sur un tuyau de gaz, un tuyau d'eau en plastique, ou une ligne téléphonique.
Ne pas faire cela peut entraîner un électrochoc, un incendie et une explosion. Assurez-vous d'utiliser une prise avec fiche de terre.
Attention
Installez votre appareil sur un sol plat et dur qui peut supporter son poids.
Ne pas tenir compte de ces instructions peut entraîner des vibrations anormales, du bruit ou des problèmes avec le produit.
Installes correctement le tuyau de vidange pour pouvoir effectuer convenablement le drainage de l'eau.
Ne pas tenir compte de ces instructions peut entraîner un débordement de l'eau et des dégâts matériels.
Lors de l'installation de l'unité extérieure, veillez à brancher le tuyau de vidange pour que le drainage s'effectue correctement.
L'eau générée par l'unité extérieure au cours de l'opération de chauffage peut déborder et provoquer des dégâts matériels
Particulièrement en hiver, un bloc de glace peut tomber et entraîner des blessures, la mort ou des dommages matériels.
Avertissement
Lorsque le disjoncteur est endommagé, contactez votre centre de maintenance le plus proche. Ne tirez pas sur le cordon électrique et ne le tordez pas trop. Ne l'enroulez pas et ne faites pas de nœud sur le cordon électrique. N'accrochez pas le cordon électrique sur un objet en métal, ne placez pas d'objet lourd dessus, et n'insérez pas le cordon électrique entre des objets, ne poussez pas le cordon électrique dans l'espace derrière l'appareil.
Cela peut entraîner un électrochoc ou un incendie.
Attention
Couper le courant au disjoncteur, si vous n'utilisez pas l'appareil pendant un certain temps ou pendant une tempête/orage.
Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.
Utilisation
Si l'appareil est inondé, veuillez contacter votre centre de service le plus proche.
Ne pas tenir compte de ces instructions peut entraîner un choc électrique ou un incendie.
Si l'appareil génère un bruit étrange, une odeur de brûlé, ou de la fumée, coupez l'alimentation électrique immédiatement et contactez le centre de maintenance le plus proche.
Ne pas faire cela peut causer un electrochoc ou un incendie.
Dans le cas d'une fuite de gaz (tel que du gaz propane, du gaz de pétrole liquéfié, etc.), ventilez immédiatement sans toucher le cordon électrique. Ne touchez pas l'appareil ou le cordon électrique.
N'utilisez pas de ventilateur. Une étincelle peut causer une explosion ou un incendie.
Si vous souhaitez réinstaller le climatiseur, veuillez contacter votre centre de service le plus proche.
Ne pas tenir compte de ces instructions peut entraîner des difficultés avec le produit, une fuite d'eau, un choc électrique ou un incendie. Pour le produit, un service de livraison n'est pas prévu. Si vous décidez de réinstaller le produit dans un autre emplacement, des frais de construction supplémentaires et des frais d'installation seront facturés. Veuillez contacter votre centre de service le plus proche, si vous souhaitez installer le produit dans un endroit particulier, comme dans une zone industrielle ou à proximité de la mer où l'appareil pourrait être exposé à du sel dans l'air.
Précautions de sécurité
Ne touchez pas le disjoncteur avec des mains mouillées.
Cela peut entraîner un électrochoc. N'éteignez pas la climatisation au moyen du disjoncteur lorsqu'elle fonctionne. Le fait d'embrayer la climatisation et puis de la remettre en marche avec le disjoncteur peut causer une étincelle et entraîner un électrochoc ou un incendie.
Après avoir déballé le climatiseur, conservez les matériaux d'emballage hors de la portée des enfants, les matériaux d'emballage pouvant être dangereux pour les enfants.
Ne laissez pas un enfant mettre un sac sur sa tête, il y a risque de suffocation.
Ne pas mettre vos doigts ou des substances étrangères dans la prise lorsquelléclimatisation est en marche.
Veillez à ce que les enfants ne se blessent pas en insérant leurs doigts dans le produit.
Lors de l'opération de chauffage, ne pas toucher la lame du flux d'air avec les mains ou les doigts.
Cela provoquera un choc électrique ou des brûlures.
Ne pas mettre vos doigts ou des substances étrangères dans l'entrée/sortie de l'air du climatiseur.
Veillez à ce que les enfants ne se blessent pas en insérant leurs doigts dans le produit.
Ne pas frapper ou tirer avec force sur le climatiseur.
Cela peut provoquer un incendie, des blessures ou des problèmes avec le produit.
Utilisation
Veillez à ne pas placer d'objet près de l'unité extérieure qui permettrait aux enfants de monter sur la machine. Cela peut entraîner de graves blessures pour les enfants. N'utilisez pas le climatiseur trop longtemps dans des endroits mal aérés ou lorsque des personnes infirmes se situent approximativement. En raison d'un manque d'oxygène qui peut nuire à votre santé, ouvrez la fenêtre au moins une fois par heure. Si une substance étrangère telle que de l'eau est entrée dans l'appareil, coupez l'alimentation et contactez le centre de maintenance le plus proche. Ne pas faire cela peut causer un électrochoc ou un incendie. Ne pas tenter soi-même de réparer, de démonter ou de modifier l'appareil. Ne pas utiliser un fusible (comme le cuivre, fil d'acier, etc) autre que le fusible standard. Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, des difficultés avec le produit, ou des blessures.
Attention
Ne placez pas d'objets ou de dispositifs dans l'unité intérieure.
Des gouttes d'eau venant de l'unité interieure peuvent entrainer un incendie ou des dommages matériels.
Au moins une fois par an, vérifie que le châssis de montage de l'unité extérieure n'est pas cassé.
Ne pas tenir compte de ces instructions peut entraîner des blessures, la mort ou des dommages matériels.
Le courant maximum est mesuré selon la norme standard IEC pour la sécurité et le courant est mesuré selon
La norme standard ISO pour l'efficacité énergétique.
Précautions de sécurité
Ne pas se tenir debout sur l'appareil ou placer des objets (tels que du linge, des bougies allumées, des cigarettes allumées, des plats, des produits chimiques, les objets métalliques, etc) sur l'appareil.
Ne pas tenir compte de ces instructions peut entraîner un choc électrique, un incendie, des difficultés avec le produit, ou des blessures.
Ne pas faire fonctionner l'appareil si vous avez les mains mouillées.
Cela peut entraîner un choc électrique.
Ne pas pulvériser les insectes volants avec des insecticides sur la surface de l'appareil.
Cela peut aussi, en plus d'être nocifs pour les humains, entraîner un choc électrique, un incendie ou des problèmes avec le produit.
Ne pas boire l'eau du climatiseur.
L'eau peut être nocive pour les humains.
Ne pas enfourcer et démontez la télécommande.
Ne pas toucher les tuyaux connectés avec le produit.
Cela peut entraîner des brûlures ou des blessures.
Ne pas utiliser le climatiseur à des fins spécifiques telles que la preservation du matériel de précision, la
nourriture, les animaux, les plantes ou les produits cosmétiques.
Cela peut entraîner des dommages matériels.
Évitez d'exposer directement des personnes, des animaux ou des plantes au flux d'air du climatiseur pendant de longues périodes.
Cela peut causer des dommages aux personnes, aux animaux ou aux plantes.
Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de
connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité,
d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants doivent
être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Avertissement
Ne pas nettoyer en pulvérisant l'eau directement sur l'appareil. Ne pas utiliser de benzène, de diluant ou d'alcool pour nettoyer l'appareil.
Cela peut provoquer une décoloration, une déformation, des dommages, un choc électrique ou un incendie.
Avant de nettoyer ou de faire une opération de maintenance, coupez l'alimentation et attendez que le ventilateur s'arrête.
Ne pas faire cela peut entraîner un électrochoc ou un incendie.
Attention
• Faites attention aux arêtes vives lorsque vous nettoyez la surface de l'échangeur de chaleur de l'unité extérieure.
Pour éviter de se faire couper les doigts, porter des gants en coton épais lors du nettoyage.
Ne pas nettoyer soi-même l'intérieur du climatiseur.
Pour le nettoyage intérieur de l'appareil, contactez votre centre de service le plus proche. Pour le nettoyage du filtre interne, reportez-vous à la description «nettoyage du climatiseur». Ne pas tenir compte de ces instructions peut entraîner des dommages, un choc électrique ou un incendie.
Mode d'utilisation
Le tableau ci-dessous indique la température et les taux d'humidité du climatiseur qui peuvent être utilisés à l'intérieur. Consulter le tableau pour une utilisation optimale.
| Mode | Température intérieure | Température extérieure | Humidité intérieure |
| Refroidissement | 16°C~32°C | -10°C~46°C | Humidité relative de 80% ou moins |
| Chauffage | 27°C ou moins | -15°C~24°C | - |
| Séchage | 18°C~32°C | -10°C~46°C | - |
En mode de refroidissement, si le climatiseur fonctionne longtemps dans une zone de forte humidité, il peut se former une condensation. Si la température extérieure descend à -5°C, la capacité de chauffage peut diminuer jusqu'à 60% 70% de la capacité spécifique selon les conditions d'utilisation.
Modèle: AJ***
| Mode | Température intérieure | Température extérieure | Humidité intérieure | Remarque |
| Refroidissement | 16°C~32°C | -5°C~46°C | 80% ou moins | AJ100*** température extérieure: -10°C~46°C. |
| Chauffage | 27°C ou moins | -15°C~24°C | - | - |
| Séchage | 18°C~32°C | -5°C~46°C | - | AJ100*** température extérieure: -10°C~46°C. |
La température standard pour le chauffage est de C. Si la température extérieure tombe à C ou au-dessous, la capacité de chauffage peut être réduite en fonction de la condition de température. Si l'opération de refroidissement est utilisée à plus de 32°C (température intérieure), la capacité de chauffage ne pourra pas refroidir à sa pleine capacité.
La maintenance de votre climatiseur
Protections internes via le système de contrôle de l'unité
Cette protection interne est mise en marche si une erreur interne se produit dans le climatiseur.
| Type | Description |
| Contre l'air froid | Le ventilateur interne sera étéint a l'encontre de l'air froid lorsque la pompe à chaleur fait chauffage. |
| Cycle de dégivrage | Le ventilateur interne sera étéint, pour déglacer quand la pompe à chaleur chauffe. |
| Anti-protection de la batterie interne | Le compresseur est étéint pour protéger la batterie interne lorsque le climatisationur fonctionne en mode Refroidissement. |
| Protéger le compresseur | Afin de protéger le compresseur de l'unité extérieure, le climatisationur ne démarre pas immédiatement son fonctionnement. |
NOTE
Si la pompe à chaleur fonctionne en mode chauffage, le cycle de dégivrage est actionné pour enlever le givre de l'unité extérieure qui s'est déposée à basse température.
Le ventilateur interne est coupé automatiquement et redémarre seulement une fois le cycle de dégivrage terminé.
Vérification du nom des pièces
Votre climatiseur peut être totalement différent de l'illustration ci-dessus en fonction de votre modèle.
Principaux composants
Affichage
Vérification télécommande
- Dirigez la télécommande vers le récepteur de l'unité intérieure.
- Lorsque vous appuyez correctement sur la touche de la télécommande, vous entendrez le bip sonore de l'unité interieure et un indicateur de transmission (®) apparaitra sur l'écran de la télécommande.
Touches de la télécommande
ATTENTION
Assurez-vous que l'eau ne s'infiltrte pas dans la télécommande.
Écran de la télécommande
Changement de piles
Lorsque la batterie est épuisée, il sera affiché (1) à l'écran de la télécommande. Changez les piles lorsque cet icône apparait. La télécommande nécessite deux piles AAA de 1,5 V.
Conservation de la télécommande
Si vous prévoyez de ne pas utiliser le système pendant un certain temps, retirez les piles et conservez-les.
Installation des piles
1. Poussez la flèche sur le côté arrêté de la télécommande et tirez vers le haut.
2. Installez deux batteries AAA.
Vérifiez et assortissez les signes ^+ et en conséquence. Assurez-vous que vous avez les batteries dans la position correcte.
3. Fermez la couverture en la glissant de nouveau à sa position originale.
Vous devriez entendre le bruit de clic quand la couverture est bloquée correctement.
NOTE
- La présence de lampes électroniques fluorescentes telles que les lampes fluorescentes onduleuses peut gérer la bonne réception du signal.
- Appelez votre centre de contact le plus proche au cas où d'autres appareils électriques fonctionneraient avec la télécommande.
Élimination des batteries de ce produit
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercury, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
Fonction de base
Vous pouvez sélectionner le mode fonctionnement de base en appuyant sur la touche Mode.
Automatique
En mode Auto, le climatiseur règle automatiquement la température et la vitesse du ventilateur en fonction de la température ambiente.
- Si vous utilisez un système à plusieurs fonctions, le système de fonctionnement automatique sélectionnera au début de l'opération un réglage de température et un mode de fonctionnement approprié COOL ou HEAT basé sur la température ambiente.
Cool(refroidissement)
En mode Refroidissement, le climatiseur refroidira l'air interieur. Vous pouvez ajuster la température et la vitesse du ventilateur pour avoir une pièce plus fraîche en saison chaude.
- Si les températures extérieures sont beaucoup plus élevées que la température intérieure sélectionnée, il sera nécessaire d'attendre pour amener la température intérieure à la fraîcheur souhaitée. Le mode Quiet (8) rend le bruit du fonctionnement de l'unité intérieure plus silencieux dans le mode Refroidissement.
Séchage
Le climatiseur en mode Dry agit comme un déshumidificateur en éliminant l'humidité de l'air intérieur.
Le mode Dry permet d'obtenir de l'air frais dans un climat humide.
Afin d'optimiser la capacité de déshumidification lors de l'opération de séchage, le climatiseur peut fonctionner à température inférieure ou supérieure à la température consigne de la télécommande.
Fan (ventilateur)
Le mode Fan peut être sélectionné pour aérer votre chambre. Le mode Fan sera utile pour rafraîchir l'air vicié dans votre chambre.
Chauffage
Le climatiseur chauffe et refroidit. Réchauffez votre chambre dans le froid de l'hiver avec cet appareil polyvalent.
Tandis que le climatiseur se met en route, le ventilateur peut au début, ne pas fonctionner pendant environ 3 5 minutes pour éviter toute explosion de froid. Le mode Quiet(8) rend le bruit du fonctionnement de l'unité intérieure plus silencieux dans le mode Chauffage. - Lorsque le climatiseur réchauffe la pièce en énergie thermique à partir de l'air extérieur, la capacité de chauffage peut diminuer lorsque la température extérieure est extrêmement basse.
Si vous sentez que le climatiseur ne chauffe pas suffisamment, utiliser un appareil de chauffage supplémentaire en combinaison avec le climatiseur.
Appuyer sur la touche pourmettre en marche le climatiseur.
Appuyer sur la touche Mode pour définir le mode de fonctionnement.
- Chaque fois que vous appuyez sur la touche Mode, le mode changera dans l'ordre Auto, Cool, Dry, Fan et Heat.
Appuyer sur la touche Fan pour régler le ventilateur à la vitesse souhaitée.
Appuyer sur la touche + pour régler la température. Temp
| Auto | Vous pouvez régler la température désirée de 1 °C entre 16°C~30°C. |
| Cool | Vous pouvez régler la température désirée de 1 °C entre 16°C~30°C. |
| Dry | Vous pouvez régler la température désirée de 1 °C entre 18°C~30°C. |
| Fan | Le réglage de la température n'est pas possible. |
| Heat | Vous pouvez régler la température désirée de 1 °C entre 16°C~30°C. |
NOTE
Le débit d'air peut être réglé manuellement (voir page 16 pour les instructions).
Réglage de la direction du flux d'air
Le débit d'air peut être dirigé vers la position désirée.
Flux d'air vertical
Les lames de débit d'air se déplacent vers le haut et vers le bas.
Appuyer sur la touche Air swing ≥ de la télécommande.
L'indicateur de l'air swing se mettra en marche et les lames de flux d'air se déplaceront en permanence vers le haut et vers le bas pour faire circuler l'air. Appuyer de nouveau sur la touche Air swing () de la télécommande afin de garder la direction du flux d'air dans une position constante.
Flux d'air horizontal
Assurez-vous qu'une des lames de l'axe du levier sortant des lames de débit d'air ne soit pas brisée.
Placez la lame de l'axe du levier à gauche ou à droite pour pouvoir garder la direction du flux d'air dans la position constante que vous préférez.
- Soyez extrêmement prudent avec vos doigts en ajustant la direction du flux d'air horizontal. Lorsque l'appareil est mal utilisé, il y a risque de blessures.
Utilisation de la fonction turbo
La fonction Turbo est utile pour refroidir rapidement et efficacement votre intérieur.
En mode refroidissement, appuyez sur la touche Turbo de la télécommande.
L'indicateur Turbo apparait sur l'écran de la télécommande et le climatiseur se met en fonction Turbo pour 30 minutes.
Annuler Appuyez une fois de plus sur la touche Turbo.
- La fonction Turbo est disponible seulement en mode Refroidissement.
- Si vous appuyez sur la touche Mode pendant que la fonction Turbo est active, elle s'annulera automatiquement.
- Cette fonction n'est pas prévue pour régler la température/vitesse du ventilateur.
Mode good'sleep
Pour un sommeil confortable, le climatiseur fonctionnera aux modes Fall asleep (s'endormir), Sound sleep (sommeil profond), Wake up (réveil) à partir de la mode good'sleep.
1. Appuyer sur la touche goodsleep de la télécommande.
good'sleep L'indicateur good'sleep apparait et l'indicateur d'Off timer commence à clignoter sur l'écran de la télécommande.
2. Appuyez sur time up ou time down pour régler l'heure.
Vous pouvez régler l'heure dans une demi-unité horaire de 30 minutes à 3 heures et dans une unité d'heure de 3 heures à 12 heures. - Les heures de fonctionnement peuvent être réglées de 30 minutes minimum à 12 heures maximum. Les heures de fonctionnement par défaut sont fixées à 8 heures.
3. Appuyez sur la touche set pour activer son fonctionnement.
- L'indicateur Off timer s'arrête de clignoter et le temps réservé sera affiché pendant 3 secondes. Le climatiseur fonctionnera alors en good'sleep. Si vous n'appuyez pas sur la touche Set dans les 10 secondes après avoir appuyé sur good' sleep ou Time Up ou Time Down, le climatiseur returnera a I'etat precedent. Verifiez l'indicateur Off timer et good'sleep I'indicateur de I'unite interieure.
Annuler Appuyez une fois de plus sur la touche Cancel.
| +Temp- | Vous peuvent régler la température souhaitée par 1 °C entre 16 °C ~ 30 °C. |
| \Fan- | La vitesse du ventilateur sera ajustée automatiquement en fonction du mode good' sleep.
Cependant, si vous Sélectionné le mode good' sleep lorsque le mode chauffage est en marche, vous avez la possibilité d'ajuster la vitesse du ventilateur. |
| = | La direction du flux d'air sera ajustée automatiquement en fonction du mode good' sleep.
Cependant, si vous Sélectionné le mode good' sleep lorsque le mode chauffage est en marche, vous avez la possibilité d'ajuster la direction du flux d'air. |
Changement de température et de vitesse de ventilateur dans le mode goodsleep
- Mode s'endormir : Soulage votre sommeil par une baisse de température. Mode sommeil profond : Déterm votre corps et augmente légèrement votre température.
- Mode réveil/agréable good'sleep: Permet un réveil agréable et vous permet de vous sentir rafraîchi.
- Vous pouvez é si la fonction good'sleep aura été réglée pour une période trop courte ou trop longue, la valeur par défaut étant fixée à 8 heures.
- Si le mode good' sleep églé a 5 heures, il fonctionnera en mode Rereil durant la dernière heure avant son arrêt.
- La température recommandée est entre 25^ 27^ pour le refroidissement et entre 21^ 23^ pour le chauffage.
Réglage du on/off timer
Vous pouvez régler automatiquement et à tout moment le climatiseur à activer/desactiver.
Régler On timer lorsque le climatiseur est en arrêt / Régler Off timer lorsque le climatiseur est en marche
Réglage On timer
- Appuyez sur la touche On timer/ Off timer.
L'indicateur On timer/ Off timer clignotera sur l'écran de la télécommande.
- Appuyez sur la touche Time Up ou Time Down pour régler l'heure.
Vous pouvez régler l'heure dans une demi-unité horsaire de 30 minutes à 3 heures et dans une unité d'heure de 3 heures à 24 heures. - Les heures de fonctionnement peuvent être régées de 30 minutes minimum à 24 heures maximum.
- Appuyez sur la touche Set pour activer son fonctionnement.
L'indicateur On timer s'arrête de clignoter et le temps réservé sera affiché pendant 3 secondes. Si vous n'appuyez pas sur la touche Set dans les 10 secondes après avoir sélectionné l'heure, le climatiseur retournera à son état précédent. Vérifiez l'indicateur On timer ou Off timer et l'indicateur de l'unité intérieure.
Réglage Off timer
Annuler Appuyer sur la touche Cancel.
| Options supplémentaires disponibles dans le mode On timer |
| Mode | Vous peuvent désir entre Auto/Cool/Dry/Fan/Heat. |
| + Temp - | Vous peuvent ajuster la température aux modes Auto/Cool/Dry/Heat. |
- L'écran indiquera seulement le dernier réglage de la minuterie entre le On Timer / Off Timer et les fonctions good' sleep de Off timer.
- Une fois que la minuterie a été réglée, le temps établi est affiché pendant 3 secondes avant de disparaître.
Si le climatiseur est en marche
Ajuster le temps sur On timer est plus long que sur Off timer
On timer: 3 heures, Off timer: 1 heure
- Le climatiseur fonctionnera après Off timer 1 heure à partir du moment où vous avez réglé la minutesie.
Votre climatiseur se mettra en marche au bout de 2 heures
Si le climatiseur est en arrêt
Ajuster le temps sur On timer est plus court que sur Off timer
On timer: 3 heures, Off timer: 5 heures
- Une fois la minuterie réglée, la fonction On timer s'activera au bout de 3 heures.
Votre climatiseur restera allumé pendant 2 heures puis s'éteindra automatiquement.
- Le réglage de l'heure On timer et Off timer devrait être différent les uns des autres.
- Appuyez sur la touche Cancel de la télécommande pendant que la combinaison minuterie est en marche.
Les deux touches minuterie On (marche) et Off (arrêt) s'annuleront et l'indicateur disparaîtra.
Utilisation de la fonction smart saver
Cette fonction définit la plage limite de température pour vous aider à économiser l'énergie lors du fonctionnement du climatiseur en mode Cool.
Appuyez sur la touche Smart Saver de la télécommande pendant que le climatiseur fonctionne en mode Cool.
- L'indicateur Smart Saver et l'indicateur air swing apparaissent automatiquement sur l'écran de la télécommande. Les lames de débit d'air se déplacent vers le haut et vers le bas. La température augmentera automatiquement à 24°C, si son réglage est inférieure à 24°C.
Annuler Appuyez une fois de plus sur la touche Smart Saver.
- La fonction Smart Saver est disponible seulement en mode Cool.
- Lorsque la fonction Smart Saver est active, la plaque de température sera limitée à 24^ 30^.
- Si la température souhaitée est inférieure à 24°C, désactiver la fonction Smart Saver en appuyant de nouveau sur la touche Smart Saver.
- La température / vitesse du ventilateur peut également être ajustée (voir page 15 pour les instructions).
- Le débit d'air peut être réglé manuellement (voir page 16 pour les instructions).
- Si vous appuyez sur la touche Mode pendant que la fonction Smart Saver est active, elle s'annulera automatiquement.
Utilisation de la fonction quiet
Vous pouvez réduire le bruit généré par une unité intérieure.
Presser le bouton Quiet sur la commande à distance lorsqu'l'unité de climatisation fonctionne en mode Refroidissement/Chauffage.
L'indicateur Quiet s'affiche sur l'écran de la commande à distance. L'unité intérieure opère de façon plus silencieuse.
Annuler
Appuyer de nouveau sur la touche Quiet.
- Si vous utilisez un système multiple, cette fonction ne sera active que lorsque la fonction Quiet est établie sur toutes les unités internes.
Utilisation de la fonction auto clean
La fonction Auto clean empêchera l'infiltration de la moisissure en éliminant l'humidité à l'intérieur de l'unité intérieure. Notre unité intérieure fait évaporer l'humidité qui se trouve à l'intérieur de l'unité. N'hésitez pas à activer cette fonction qui peut vous fournir un air plus propre et plus sain.
Appuyer sur la touche Auto clean.
Lorsque le climatiseur est éteint,
L'indicateur Auto clean apparait sur l'écran de l'unité intérieure et la fonction Auto clean se met en marche.
Lorsque le climatiseur fonctionne,
Avec avoir arrêté le fonctionnement du climatiseur, l'indicateur Auto clean apparait sur l'écran de l'unité intérieure et la fonction Auto clean se met en marche. Le temps du nettoyage automatique peut varier en fonction du mode utilisé précédemment.
Annuler. Appuyer de nouveau sur la touche Auto clean.
Lorsque le climatiseur est en marche, la fonction Auto clean s'allume une fois le fonctionnement du climatiseur terminé.
Attention
Assurez-vous que l'appareil est éteint et débranché de la prise murale lorsque vous nettoyez le climatiseur.
Nettoyage de l'unité interne
Essuyez la surface de l'appareil avec un chiffon sec ou légèrement humide en cas de besoin.
L'échangeur de chaleur de l'unité intérieure doit être démonté, contacter le centre de service pour le nettoyer.
Attention
- Ne pas nettoyer l'écran en utilisant un détergent alcalin.
- Ne pas utiliser d'acide sulfurique, d'acide chlorhydrique, de solvants organiques (tels que du diluant, du kerosène et de l'acétone, etc.) pour nettoyer la surface du produit ou y poser des autocollants. Ceci pourrait endommager la surface du climatiseur.
Nettoyage de l'échangeur de chaleur de l'unité extérieure
La capacité de refroidissement peut diminuer si de la poussière s'est accumulée sur l'échangeur de chaleur. Par conséquent, nettoyer le régulièrement. Utiliser de l'eau pour nettoyer la poussière.
- S'il vous est difficile de nettoyer l'échangeur de chaleur de l'unité extérieure, n'hésitez pas à contacter votre centre de service.
Attention
- Soyez prudent avec les arêtes vives sur l'échangeur de chaleur de l'unité extérieure.
Échangeur Chaleur
(L'illustration peut légèrement varier selon les modèles)
Ouverture du panneau
Saisir fermement le panneau avant et tirer vers le bas pour ouvrir. Puis, soulever doucement le panneau vers le haut.
Changement du filtre à air
Saisissez la poignée et soulevez-la. Ensuite, tirez vers vous le filtre à air et faites-le glisser vers le bas.
Nettoyage du filtre à air
Le filtre à air lavable capture les particules de l'air. Vous pouvez nettoyer le filtre avec un aspirateur ou le laver à la main.
Ouvrez le panneau et enlevez le filtre à air.
Nettoyez le filtre à air avec un aspirateur ou une brosse douce. S'il y a trop de poussière, le rincer à l'eau courante.
Installer de nouveau le filtre à air dans sa position d'origine et fermer le panneau avant.
Sécher soigneusement le filtre à air dans un endroit aéré.
- Nettoyez le filtre à air toutes les 2 semaines ou lorsque la touche rappel nettoyage du filtre s'allume. Le nettoyage peut différer selon l'utilisation et les conditions environnementales. Nettoyer au moins une fois par an dans les zones poussièreuses.
- Si vous éteignez le climatiseur en appuyant sur la touche Power (O), la touche rappel nettoyage du filtre se désactivera.
- Ne pas faire sécher le filtre à air dans un endroit confiné (ou humide), il pourrait générer de mauvaises odeurs. Au cas où cela se produit, le nettoyer à nouveau et le faire sécher dans un endroit bien ventilé.
Entretenir votre climatisation
Si le climatiseur ne sera pas utilisé pendant une longue période de temps, séchez le climatiseur pour le maintenir dans la meilleure condition.
- Séchez bien la climatisation avant utilisation en mode Ventilation pendant 3 à 4 heures et coupez l'alimentation. Il peut y avoir des dommages internes si de l'humidité est laissée sur les composants.
- Avant d'utiliser le climatiseur à nouveau, séchez les composants internes du climatiseur en exécutant en mode Fan pendant 3 à 4 heures. Ceci aide à éliminer les odeurs qui aient eu génére de l'humidité.
Contrôles périodiques
Reportez-vous au tableau suivant pour maintenir le climatiseur correctement.
| Type | Description | Tous les 2 semaines | Tous les 3 mois | Tous les 4 mois | Une fois par an |
| Unité intérieure | Nettoyer le filtré à air (1) | ● | | | |
| Nettoyer la casserole de drain condensé (2) | | | | ● |
| Nettoyer complètement l'échangeur de chaleur (2) | | | | ● |
| Nettoyer le tuyau de drain condensé (2) | | | ● | |
| Changer les piles de la télécommande (1) | | | | ● |
| Unité extérieure | Nettoyer l'échangeur de chaleur endehors de l'unité (2) | | | ● | |
| Nettoyer l'échangeur de chaleur à l'intérieur de l'unité (2) | | | | ● |
| Nettoyer les composants électriquesavec le jet d'air (2) | | | | ● |
| Vérifier si tous les composants électriques sont bien vissés (2) | | | | ● |
| Nettoyer le ventilateur (2) | | | | ● |
| Vérifier si tout ventilateur est bien serré (2) | | | | ● |
| Nettoyer la casserole de drain condensé (2) | | | | ● |
Cette marque de contrôle nécessite la vérification de l'unité intérieure / extérieure périodiquement, en respectant la description de maintenir le climatiseur correctement.
Attention
(1) Les opérations décrites doivent être effectuées plus fréquemment si le lieu d'installation est très poussièreux. (2) Ces opérations doivent toujours être effectuées par un personnel qualifié. Pour des informations plus détaillées, voir le manuel d'installation.
Dépannage
Si le climatiseur fonctionne de manière anormale, reportez-vous au tableau ci-dessous. Cela vous permettra d'économiser du temps et des dépenses inutiles.
| PROBLEM | SOLUTION |
| Le climatiseur ne fonctionne pas. | Vérifiez l'état de l'alimentation, fais faites fonctionner à nouveau le climatiseur.Branchez ou allumez le disjoncteur, fais faites fonctionner à nouveau le climatiseur.Vérifiez le réglage de l'Off timer. Faites fonctionner le climatiseur en appuyant de nouveau sur la touche Power. |
| Le réglage de la température ne fonctionne pas. | Vérifiez si vous avez sélectionné le mode Fan / Turbo. Dans ces modes, la température désirée est réglée sur Auto, vous ne pouvez donc pas régler la température. |
| L'Air froid / chaud ne sort pas du climatiseur. | Vérifiez si le réglage de la température est plus élevé (en mode de refroidissement) / plus bas (en mode chaleur) que la température actuelle. Appuyer sur la touche Temp + ou - de la télécommande pour changer la température réglée.Vérifiez l'état de propre et dûffre a air. Les performances du climatiseur (froid/chaud) peuvent diminuer en cas de poussière sur le filtre à air. Nous vous recommendons un nettoyage fréquent.Vérifiez si l'unité extérieure est couverte ou installée pres d'un obstacle. Débarrasser le climatiseur de tout objectif gênant.Si vous poulez faire fonctionner le climatiseur a la lumière du soleil, protéger l'unité extérieure avec des rideaux.Vérifiez si le climatiseur ne fonctionne pas en mode de dégivrage.S'il y a présence de givre ou si la température extérieure est trop BASSE, le climatiseur se mettra automatiquement en mode de dégivrage. En mode de dégivrage, le ventilateur interieur s'arrête et l'air froid ne sort pas.La capacité de refroidissement (chauffage) sera moindre, si les portes ou les fenêtres sont ouvertes. Fermez les portes et les fenêtres.Vérifiez le fonctionnement du climatiseur une fois le mode refroidissement/chauffage éteint. Dans ce cas uniquement, un ventilateur fonctionnera pour protéger le compresseur extérieur.Vérifiez si la longueur du tuyau n'est pas trop longue. La capacité de refroidissement (chauffage) sera moindre, si la longueur du tuyau dépasse la longueur maximale autorisée. |
| Le réglage du début d'air ne fonctionne pas. | Vérifiez si vous avez sélectionné le mode Auto / Dry/good' sleep.Dans ces modes, la température désirée est réglée sur Auto, vous ne pouvez donc pas régler la température. |
| La vitesse du ventilateur ne fonctionne pas. | Vérifiez si vous avez sélectionné le mode Auto / Dry / Turbo / good'sleep. Dans ces modes, la vitesse du ventilateur est régée sur Auto, vous ne pouvez donc pas régler la vitesse du ventilateur. |
| La télécommande ne fonctionne pas. | Vérifiez si vos piles ne sont pas épuisées.Assurez-vous que rien ne bloque le capteur de la télécommande.Vérifiez l'eventuelle présence d'appareils d'éclairage prés du climatiseur. Une lumière intense provenant d'ampoules fluorescentes ou de néon peut interrompre les ondes électriques. |
| La fonction Timer (minuterie) ne fonctionne pas. | Appuyez de nouveau sur la touche Set de la télécommande après avoir réglé le temps |
| L'indicateur clignote en permanence. | Appuyez sur la touche Power ① ou débrancher le cordon d'alimentation / éteindre la touche power auxiliaire.Si l'indicateur clignote toujours, contacter le centre de service |
| Il y a une odeur anormale dans la pièce. | Vérifiez si l'appareil fonctionne dans une zone enfumée. Aérer la pièce ou faire fonctionner le climatiseur en mode de ventilation pendant 1 ~ 2 heures. (Nous n'utilisons pas de composants malodorants dans le climatiseur.) |
| Indication Erreur | Lorsqu'un indicateur de l'unité interieure clignote, contacter le centre de service le plus proche. |
| On entend un bruit anormal. | Selon l'état de l'utilisation du climatiseur, le bruit peut être dus au mouvement de circulation du réfrigérant. Ceci est normal. |
| La fumée sort de l'unité extérieure. | Ce n'est peut-être pas un incendie mais peut être seulement de la vapeur générée par le fonctionnement du dégivrage de l'échangeur de chaleur externe en hiver. |
| De l'eau coule du tuyau de raccordement de l'unité extérieure. | L'eau peut être générée en raison de la différence de température.Ceci est normal. |
