MODE D'EMPLOI LVS375SX SMEG

1. Description 2 2. Utilisation 13 3. Nettoyage et entretien 29 4. Guide de dépannage 33

Nous vous remercions d'avoir choisi notre produit.

Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle.

Les conseils de lavage ci-après assureront le bon fonctionnement de votre lave-vaisselle à long terme.

INSTRUCTIONS POUR L'UTILISATEUR: elles indiquent les conseils d'utilisation, la description des commandes et les correctes opérations de nettoyage et d'entretien de l'appareil.

1.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes supérieur. Les opérations d'allumage, de programmation, d'extinction, etc., ne peuvent être exécutées qu'avec la porte ouverte.

Le bandeau représenté est fourni à titre indicatif, la forme des voyants et des boutons peut varier en fonction du modèle.

1	TOUCHE D'ALLUMAGE/EXTINCTION Cette touche permet d'allumer/étéindre le lave-vaiselle.
2	VOYANTS PROGRAMME SÉLECTIONNée Levoyant allumé indique le programme sélectionné et la présence d'eventuelles anomalies (consulter le guide de dépannage).
3	BOUTON SÉLECTION PROGRAMMES L→RÉGLAGE DE L'ADOUCISSEUR Permet la sélection du programme de lavage souhaité et le réglage de l'adoucisseur.
4	VOYANT RÉGLAGE DE LA DURETÉ DE L'EAU ACTIVÉ Levoyant clignotant indique que l'appareil est en mode "réglage de la durée de l'eau". VOYANT MANQUE DE SEL (seulement sur certains modèles) Si le symbole ≅ estprésent, le voyant allumé indique le manque de sel régénérant.
5	VOYANT MANQUE DE PRODUIT DE RINÇAGE (seulement sur certains modèles) Levoyant allumé indique le manque de produit de rinceage dans son doseur.
6	OPTIONS (présentes sur certains modèles uniquement)

Dans cette partie, selon le modèle, vous trouverez une ou plusieurs des options suivantes, identifiées par les symboles correspondants et expliquées en détail dans les paragraphes relatifs.

Il n'est pas possible de sélectionner les options pendant l'exécution du programme trempage. Toutes les options à l'exception de « Flexi Tabs » sont désactivées à la fin du cycle de lavage. Pour désactiver l'option « Flexi Tabs », appuyez sur le bouton correspondant (le voyant s'éteint).

Flexi Tabs

Option indiquée pour les détergents multifonctions en pastilles.

Hyclean

Ajoute un rinceage antibactérien final au programme sélectionné.

FlexiZone

LAVAGE demi-charge distribuée

Permet de laver une petite quantité de vaisselle placée dans les deux paniers.

Delay

Départ différé

Permet de programmer le lancement du programme après un délai de 3, 6 ou 9 heures.

Tableau des programmes

Le manuel comprend le tableau des programmes de plusieurs modèles. Pour identifier le tableau correspondant à votre lave-vaisselle, comparez les symboles des programmes de la liste avec ceux figurant sur le bandeau de commandes.

Configuration du programme de LAVAGE et allumage

Après avoir trouvé le programme le mieux adapté d'après le tableau des programmes :

• Presser la touche ALLUMAGE/EXTINCTION (1) et attendre l'allumage du VOYANT PROGRAMMES (2) :
• Appuyer plusieurs fois sur le bouton de SELECTION PROGRAMMES (3) jusqu'à l'allumage du voyant correspondant au programme désiré:
• sélectionner l'option souhaitée (facultatif, si les options sont affichées);
• fermer la porte; après 2" sec. Enviro le programme commence, pendant son déroulement le VOYANT correspondant clignotera (signalisation de programme en cours).

Indicateur de programme en COURS (seulement sur certains modèles)

Pendant le déroulement du programme, une lumière clignotante est projetée au sol, sous le coin inférieur droit de la porte.

À la fin du programme, la lumière s'éteint pour diminuer la consommation en stand-by.

TABLEAU DES PROGRAMMES

PROGRAMME NUMERO ET SYMbole	Eco		DURÉE	CONSOMMATION
	CHARGE VASSELLE ET COUVERTS	DÉROULEMENT PROGRAMMES	MINUTES (1)	EAU LITRES	ÉNERGIE KWh (1)
1TREMPAGE	Casseroles et vaisselle en attepte de complétér la charge	Prélavage à froid	15	3,5	0,02
2 CRISTAUX	Cristaux, porcelainites et vaisselle variée, peu sales.	Lavage à 45°C Rincage à froid Rincage à 70°C Séchage	65	9,5	1,10
3 ECO (*)	Vaiselle normalement sale, même avec des résidus secs	Lavage à 45°C Rincage à froid Rincage à 65°C Séchage	**	**	**
Eco EN 50242
4 NORMAL IEC/DIN***	Vaiselle normalement sale, même avec des résidus secs	Prélavage à froid Lavage à 65°C Rincage à froid Rincage à 70°C Séchage	105	13,5	1,35
5 ULTRA CLEAN 70° ****	Casseroles et vaisselle très sales, même avec des résidus secs	Prélavage chaud Lavage à 70°C Rincage à froid (2) Rincage à 70°C Séchage	155	15,5	1,60

Le programme ULTRA CLEAN termine par un rinçage antibactérien supplémentaire qui garantit une réduction des bactéries. Si, au cours de cette phase du programme, la température n'est pas maintenue constante (par ex. pour l'ouverture de la porte ou à cause d'une panne de courant), les voyants des programmes (2) clignotent pour indiquer que l'action antibactérienne n'est pas garantie.

IMPORTANT: Renvoyez au tableau « REMARQUES ET RÉFERENCES » aux pages suivantes.

Si la porte du lave-vaisse est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

TABLEAU DES PROGRAMMES

PROGRAMME NUMERO ET SYMbole	1/2 Eco	DÉROULEMENT PROGRAMMES	DURÉE	CONSOMMATION
			MINUTES (1)	EAU LITRES	ÉNERGIE KWh (1)
1TREMPAGE	Casseroles et vaisselle en attente de complétér la charge	Prélavage à froid	15	3,5	0,02
2 DEMI CHARGE	Charge réduite de vaisselle normalement sale, lavée immédiatement après usage	Lavage à 65°C Rincage à froid Rincage à 70°C Séchage	90	11	1,20
3 ECO (*) Eco EN 50242	Vaiselle normalement sale, même avec des résidus secs	Lavage à 45°C Rincage à froid Rincage à 65°C Séchage	**	**	**
4 NORMAL IEC/DIN***	Vaiselle normalement sale, même avec des résidus secs	Prélavage à froid Lavage à 65°C Rincage à froid Rincage à 70°C Séchage	105	13,5	1,35
5 ULTRA CLEAN 70° ****	Casseroles et vaisselle très sales, même avec des résidus secs	Prélavage chaud Lavage à 70°C Rincage à froid (2) Rincage à 70°C Séchage	155	15,5	1,60

Le programme ULTRA CLEAN termine par un rinçage antibactérien supplémentaire qui garantit une réduction des bactéries. Si, au cours de cette phase du programme, la température n'est pas maintenue constante (par ex. pour l'ouverture de la porte ou à cause d'une panne de courant), les voyants des programmes (2) clignotent pour indiquer que l'action antibactérienne n'est pas garantie.

IMPORTANT: Renvoyez au tableau « REMARQUES ET RÉFERENCES » aux pages suivantes.

Si la porte du lave-vaisselle est ouverte ou mal fermée, le cycle de lavage ne se lance pas.

REMARQUES ET RÉFÉRENCES
Effectuer le trempage uniquement en demi-charge. Les options ne peuvent pas être utilisées avec le programme trempage.
*	Programme standard conforme à la norme EN 50242.
**	Voir feuille jointe
***	Programme de référence IEC/DIN.
****	Programme de référence pour les laboratoires. Détergent : 20g dans le distributeur + 10g sur la porte ou pastille. Disposition : voir photo au paragraphe « utilisation des paniers ».
(1)	La consommation et la durée des programmes ont été mesurées selon la norme EN 50242. Les valeurs peuvent varier en fonction de la température de l'eau et de la température ambiente, du type et de la quantité de vaisse.
(2)	1 ou 2 rinchages froids selon le modele.

Références à l'étiquetage énergétique jointes au lave-vaisselle :

• La consommation d'énergie annuelle est basée sur 280 cycles de lavage standard avec alimentation en eau froide et sur la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
• La consommation d'eau est basée sur 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
• Les informations se rapportent au programme STANDARD EN 50242 (figurant dans le tableau des programmes), le plus efficace en termes de consommation combinée d'énergie et d'eau. Le programme convient au lavage d'une vaisselle normalement sale.
• Classement d'efficacité de séchage exprimé sur une échelle allant de « G » (efficacité minimale) à « A » (efficacité maximale).

Avant de faire démarrer un programme de lavage, vérifier que :

Le robinet d'eau soit ouvert. - Dans le réservoir de l'adoucisseur il y ait du sel régénérateur. - Dans le réservoir il y a la dose adéquate de détergent. - Les paniers aient été chargés correctement. - Les bras de lavage tournent librement et sans obstacles. La porte du lave-vaiselle soit bien fermée.

Attention:

Au cours de la phase initiale du programme de lavage, le fonctionnement des bras de lavage n'est pas perçu, parce que leur rotation commence environ 5 minutes après le start. Ceci est le cours normal du cycle de lavage.

Les options sont sélectionnables en appuyant sur le bouton dédié, en regard du symbole de l'option souhaitée, le voyant s'allume pour confirmer l'activation.

Il n'est pas possible de sélectionner les options pendant l'execution du programme de trempage. - Toutes les options à l'exception de "Flexi Tabs" sont désactivées à la fin du cycle de lavage. Pour désactiver l'option « Flexi Tabs », appuyez sur le bouton correspondant (le voyant s'éteint). - Toutes les options, y compris "Flexi Tabs" sont désactivées à l'ANNULATION d'un programmeCOMMENCE.

Options supplementaires

Certains modèles sont équipés d'options supplémentaires qui sont activées en appuyant sur deux boutons simultanément. Dans ce cas, sur le schéma, un trait relie le symbole de l'option supplémentaire aux deux boutons sur lesquels appuyer simultanément pour l'activer. (par ex : "3/1" sur le dessin ci-dessous)

Demi-charge distributeur

Adaptée en cas de faible quantité de vaisselle, cette option permet de faire des économies d'électricité et de réduire la durée du programme. La vaisselle sera placée dans les deux paniers et une plus petite quantité de détergent sera utilisée par rapport à la quantité qu'utilise une charge pleine.

Le programme ULTRA CLEAN prolonge le dernier rincage à l'eau chaude afin de garantir une meilleure réduction des bactéries. Si au cours de cette phase du lavage la température de la cuve n'est pas constante (par ex : à cause de l'ouverture de la porte ou d'une coupure de courant), le voyant de l'option et les voyants des programmes (2) clignotent pour signaler que cette phase supplémentaire du lavage n'est pas allée jusqu'à son terme. Cela ne compromet pas le résultat du lavage.

Option spéciale pour le lavage avec des détergents combinés sous forme de tablettes comprenant sel et produit de rinceage ou d'autres produits comme l'agent protecteur pour le verre, l'agent de brillance pour l'inox, etc. Quand cette option est sélectionnée, le sel et le liquide de rinceage ne sont pas distribués, même s'ils sont présents dans les bacs. Si les bacs sont vides, les voyants restent allumés.

Si l'option est désactivée, il est conseillé d'utiliser des produits traditionnels (détergent, sel et produit de rinçage séparés), car les produits combinés avec les cycles de lavage traditionnels pourraient entraîner des problèmes tels que traces blanchâtres, résultats de séchage insuffisants, résidus sur la vaisselle.

Dans les programmes courts, les pastilles peuvent ne pas se dissoudre et développer leur puissance complète de lavage, laissant des traces de détergent non dissout sur la vaisselle. Les produits de lavage en poudre convennent moins à ces programmes.

Pour plus d'informations, consulter les instructions figurant sur l'emballage du détergent.

Remarque :

avec les réservoirs de sel et de produits de rinceage vides, les voyants respectifs restent allumés, même avec l'option « Flexi Tabs » sélectionnée.

Important :

lorsqu'elle n'est plus nécessaire, l'option doit être désactivée en appuyant sur le bouton correspondant (le voyant s'allume)

Si la durée de l'eau est réglée sur une valeur supérieure à H3 et si vous activez l'option « Flexi Tabs », le voyant correspondant clignote pour signaler un mauvais réglage. Les produits multifonctions ne sont pas adaptés à l'utilisation avec une eau trop « dure », cela n'empêche pas l'utilisation de l'option, mais le résultat du lavage pourrait ne pas être optimal.

Départ différé

Il est possible de retarder le lancement du programme de 3, 6 ou même 9 heures.

De cette manière, vous pouvez faire fonctionner le lave-vaisselle dans la tranche horaire qui vous convient le mieux. Après avoir réglé le programme, appuyez sur le bouton pour sélectionner le délai souhaité ; le voyant correspondant s'allume. Le lave-vaisselle effectuera un prélavage à la fermeture de la porte, puis le « retard différé » programme s'enclenchera. Si vous souhaitez sortir de la procédure sans programmer le lancement différé, appuyez sur le bouton de la séquence jusqu'à ce que les trois voyants s'éteignent.

REMARQUE: Il n'est pas possible de sélectionner l'option DÉPART DIFFÉRÉ si un cycle est déjà en cours.

• Pour annuler le programme en cours, il est nécessaire après avoir ouvert la porte, presser et tener pressé pendant quelques secondes le bouton de SELECTION PROGRAMMES (3) jusqu'à l'allumage simultané des voyants des programmes 4 et 5 (marqués "end").

Refermer la porte. - Après 1 minute environ, la machine finit son cycle.

Modification du programme

Pour modifier un programme en cours, ouvrir la porte et sélectionner le nouveau programme. Lorsque la porte est refermée, le lave-vaisselle exécute automatiquement le nouveau programme.

Pour économiser de l'energie!... et respecter l'environment

• Toujours utiliser le lave-vaisselle en pleine charge.
• Ne pas rincer au préalable la vaisselle à l'eau courante. Utiliser le programme de lavage le plus approprié à chaque type de charge.
• Ne pas effectuer de rincages préliminaires.
• Raccorder le lave-vaiselle à une installation d'eau chaude jusqu'à 60°C (si disponible).

Pour réduire les consommations de détergent!... et respecter l'environnement

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d'énergie électrique, il est conseillé:

• de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées; de ne pas verser le détergent directement sur la vaisselle.

Si l'on doit ouvrir la porte pendant le lavage, le programme sera interrompu, le voyant correspondant continuera à clignoter et un signal sonore indiquera que le cycle n'est pas terminé. Il faudra attendre environ 1 minute avant de fermer la porte pour faire repartir le programme. À la fermeture de la porte, le programme reprendra du point où il a été interrompu. Il est opportun d'effectuer cette opération uniquement si elle est nécessaire, car elle pourrait provoquer des irrégularités dans le déroulement du programme.

À la fin du programme, le lave-vaisselle émet un bref signal sonore et les voyants des programmes 4 et 5 (marqués « end ») clignotent.

On obtient l'extinction de la machine en ouvrant la porte et en appuyant sur le bouton d'ALLUMAGE/EXTINCTION (1).

Gestion de l'energie

Après 5 minutes d'inactivité (cycle de lavage terminé, interrompu ou programme sans avoir été lancé), le lave-vaisselle passe en stand-by afin de réduire la consommation d'énergie.

Dans cet état, le système de visualisation du lave-vaisselle (voyants ou afficheur en fonction des modèles) est reprogrammé plus lentement (1 allumage toutes les 5 secondes).

Extraction de la vaisselle

À la fin du programme de lavage, attendre au moins 20 minutes avant d'extraire la vaisselle, de sorte qu'elle refroidisse. Pour éviter que d'éventuelles gouttes d'eau restées dans le panier supérieur tombent sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d'abord le panier inférieur et ensuite le panier supérieur.

2. Utilisation

Après avoir correctement installé le lave-vaisse, le préparer afin qu'il puisse entrer en fonction en effectuant les opérations suivantes:

• Régler l'adoucisseur d'eau;
• Introduire du sel régénérant;
• Introduire du produit de rinçage et du détergent.

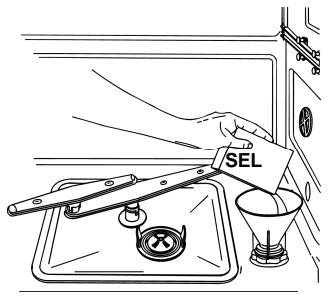

2.1 Utilisation de l'adoucisseur d'eau

La quantité de calcaire contenu dans l'eau (indice de dureté de l'eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisse est équipé d'un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l'eau les substances durcissantes.

Le lave-vaisse est prédisposé en usine pour une durée de niveau 3 (dureté moyenne).

En utilisant de l'eau d'une durée moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l'adoucisseur a une capacité d'environ 1,7kg de sel en grains et est situé sur le fond du lave-vaisselle. Certains modèles sont dotés d'un indicateur optique de niveau de sel. Dans cette modèles le bouchon du réservoir du sel contient un flotteur de couleur verte qui descend lorsque la concentration de sel dans l'eau diminue. Lorsque le flotteur vert n'est plus visible du bouchon transparent, ajouter le sel régénérant. Àpès avoir sorti le panier inférieur, dévisser le bouchon du réservoir dans le sens contraire des aiguilles d'une montre et verser le sel en utilisant l'entonnoir fourni. Avant de revisisser le bouchon, éliminer les évventuels résidus de sel près de l'ouverture du goulot.

• À la première utilisation du lave-vaisselle, il faut également introduire, en plus du sel, un livre d'eau.
• Après chaque remplissage du réservoir, s'assurer que le bouchon soit soigneusement refermé. Le mélange d'eau et d'éventuel détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l'installation de régénération. Dans ce cas, la garantie ne serait plus valable.
• N'utiliser que du sel régénérant pour lave-vaiselles domestiques. Si on utilise du sel en pastilles, ne pas remplir complètement le réservoir.

• Ne pas utiliser de Sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre le fonctionnement de l'adoucisseur. Lorsque cela est nécessaire, effectuer l'opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l'eau ; un séjour prolongé d'eau salée à l'intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité. Veillez donc à ce que la cuve inox de votre lave-vaisselle soit toujours vidée de l'eau de lavage lorsque le lave-vaisselle n'est pas utilisé.

Faire attention à ne pas confondre l'emballage du sel avec celui du détergent : l'introduction de détergent dans le réservoir du sel endommagera l'adoucisseur.

Réglage de l'adoucisseur

Le lave-vaisselle est équipé d'un dispositif qui permet de personnaliser le réglage de l'adoucisseur en fonction de la dureté de l'eau du réseau. La sélection de la dureté se fait par l'intermédiaire du BOUTON SELECTION PROGRAMMES (3).

Pour accéder au réglage, tenir pressée la touche pendant plus de 15 secondes, le VOYANT RÉGLAGE DE LA DURETE DE L'EAU (4) clignote alors que les VOYANTS PROGRAMME SÉLECTIONNÉ (2) indiquent le réglage sélectionné. Chaque pression sur la touche modifie la sélection selon la série du tableau suivant :

TABLEEAU DE LA DURETE DE L'EAU

DURETÉ DE L'EAU		REGLAGE
Duretés Allemandes (°dH)	Duretés Françaises (°dH)
0 - 6	0 - 11	Tous les voyants éteints	---END---
7 - 10	12 - 18	Unvoyant allumé	---END---
11 - 15	19 - 27	Deux voyants allumés	---END---
16 - 21	28 - 37	Trois voyants allumés	---END---
22 - 28	38 - 50	Quatre voyants allumés	---END---
29 - 35	51 - 62	Cinq voyants allumés	---END---
36 - 50	63 - 90	Deux voyants allumés	---END---

Demander les informations relatives au degré de dureté de l'eau à l'entreprise hydrique de distribution.

Suite au réglage ou à la visualisation de cette sélection, il suffit de laisser la touche inactive pendant quelques secondes, le lave-vaiselle retourne automatiquement à la condition standard en sortant du mode de réglage.

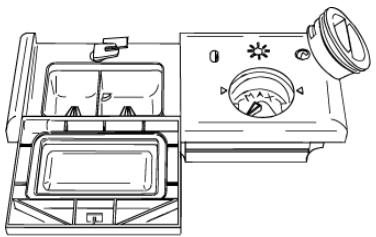

2.2 Utilisation du distributeur du produit de lavage et de rinçage

Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.

À l'exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose ajustée de détergent. Le produit pour le rinceage sera par contre ajouté seulement en fonction des besoins.

Le produit de rinceage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire; il est automatiquement ajouté à l'eau au cours du dernier rinceage à partir du réservoir qui se trouve sur le côté interieur de la porte.

Pour ajouter le produit de rinceage:

Ouvrir la porte. - Tourner le couvercle du réservoir d' 1 / 4 de tour dans le sens contraire des aiguilles d'une montre et l'enlever. - Introduire le produit de rincege jusqu'à remplir le distributeur (140 cl environ). L'indicateur optique situé près du bouchon doit s'obscurcir complètement. Ajouter à nouveau du produit de rincege lorsque l'indicateur optique devient clair ou lorsque le voyant du niveau de produit de rincege s'allume sur le bandeau frontal. - Remettre le couvercle et le tourner en sens horaire. - Nettoyer à l'aide d'un chiffon le produit de rincege éventuellement sorti car il pourrait produire de la mousse.

Réglage du DOSAGE du produit de rinçage

Le lave-vaisselle sort de l'usine avec le réglage moyen. Il est de toute façon possible de régler le dosage en tournant le sélecteur se trouvant à l'intérieur du doseur sur la position nécessaire : la dose sera proportionnelle à la position du sélecteur.

Pour accéder au réglage du doseur, il est nécessaire de tourner le bouchon d'un quart de tour dans le sens contraire des aiguilles d'une montre et de l'enlever. - Tourner ensuite à l'aide d'un tournevis le sélecteur du dosage jusqu'à la position désirée. - Remettre le bouchon en le tournant en sens horaire.

La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires. - Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.

Chargement du détergent

Pour ouvrir le couvercle du distributeur de détergent, appuyer légèrement sur la touche P. Introduire le détergent et refermer soigneusement le couvercle. Durant le lavage, le couvercle du distributeur sera ouvert automatiquement.

• Quand on sélectionne un programme avec prélavage chaud (lire le tableau des programmes), introduire une quantité supplémentaire de détergent dans le compartment G/H (selon les modèles).
• N'utiliser que des détergents spécifiques pour lave-vaiselle. L'emploi de détergents de bonne qualité est important pour obtenir d'excellents résultats de lavage.

Garder les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité.

• sent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisse.
• Doser correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu'une quantité excessive n'augmente pas l'efficacité du lavage, mais ne représenté par contre qu'un gaspillage.
• Dans le commerce il existe des détergents liquides et en poudre qui se différencient par leur composition chimique et peuvent contenir des phosphates, ou bien en être dépourvus mais contenir des enzymes naturels.
• Les détergents avec phosphates agissent plus sur les graisses et sur les amides au-delà de 60°C.
• Les détergents enzymatiques exercent par contre leur force nettoyante même à de basses températures (de 40 à 55°C) et sont plus facilement biodégradables. Ces détergents permettent d'atteindre, à de basses températures, les mêmes résultats de lavage que l'on ne pourrait obtenir qu'avec des programmes à 65°C.

Pour la protection de l'environnement, nous conseillons l'emploi de détergents sans phosphates ni chlore.

L'introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaiselle.

2.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de suivre les conseils suivants concernant la nature de la vaisselle à laver et de son placement dans les paniers.

Il n'existe généralement pas de limites quant au lavage de la vaisselle d'usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques.

Avant de disposer la vaisselle dans les paniers, il est nécessaire :

• d'éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage;
• faire tremper les casseroles ou les poêles qui doivent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement; les placer ensuite dans le PANIER INFÉRIEUR.

Effectuer un prélavage de la vaisselle sous l'eau courante avant de la charger dans les paniers représenté un gaspillage inutile d'eau.

Une disposition correcte de la vaisselle assure de bons résultats de lavage.

Attention!

S'assurer que la vaisse soit bien bloquée, qu'elle ne puisse pas se renverser et qu'elle n'entrave pas la rotation des bras de lavage durant le fonctionnement; - Ne pas introduire de petits objets dans les paniers; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage; - Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l'écoulement de l'eau; - Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu'ils se couvrent réciproquement; - Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.

S'ASSURER que la vaisselle utilisée soit indiquée pour lavage en lave-vaisse.

Vaisselle ne pouvant être lavée dans un lave-vaisse:

• Casseroles et vaisselle en bois : elles peuvent s'abimer à cause des températures de lavage élevées;
• Objets d'artisanat : ils peuvent rarement être lavés dans un lave-vaisselle. Les températures relativement élevées de l'eau et les détergents utilisés peuvent les endommager; Vaisseau en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur; Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se tacher;
• Argenterie : la vaisselle en argent peut se tacher;
• Verre et cristal: les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisseau. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages; pour ce type de matériaux, nous conseillons de plusieurs utiliser le programme le moins agressif du tableau des programmes;
• Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaiselle, même s'il peut arriver que leurs couleurs palissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.

2.4 Utilisation des paniers

Capacité, y compris la vaisselle de service : 12 ou 13 couverts selon le modèle (consulter l'étiquette-énergie).

PANIER inférieur

Le panier inférieur reçoit l'action du bras de lavage inférieur à l'intensité maximale et devra donc contenir la vaisselle la plus "difficile" et la plus sale.

Toutes les combinaisons et variétés de charge sont permises à condition que l'on prenne soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d'eau provenant du bas.

Avec supports fixes

Pour exploiter au maximum l'espace dans le panier lorsque on charge de la vaisselle de grandes dimensions, certains modèles sont dotés de supports basculants pour assiettes en 2 ou 4 secteurs.

Avec supports basculants

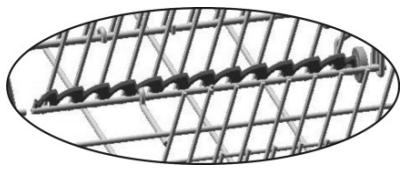

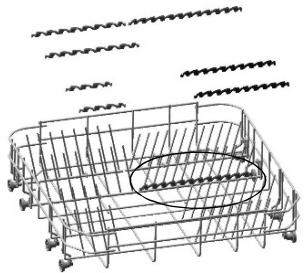

Supports PANIER inférieur

Certains modèles sont équipés de supports du panier inférieur utiles pour améliorer le séchage des assiettes. Les supports se trouvent dans le sachet des accessoires, pour les utiliser, les enfiler dans les logements prévus (voir figure).

Chargement du PANIER inférieur

Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles.

Exemples de chargement :

PANIER supérieur

Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d'une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus BASSE, on pourra également y charger des plats à condition que ces derniers soient peu sales.

Chargement du PANIER supérieur

Mettre les assiettes tournées vers l'avant ; les tasses et les récipients creux seront placés avec l'ouverture tournée vers le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus.

Exemples de chargement :

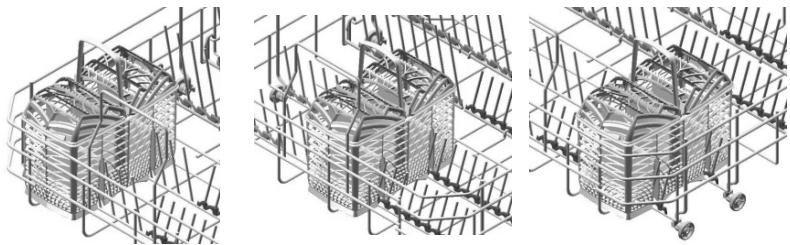

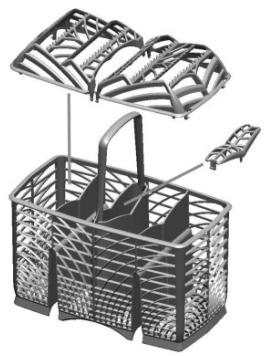

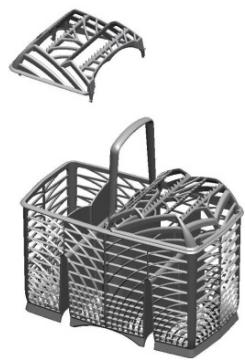

PANIER à couverts

Le panier à couverts est équipé de picots porte-couverts amovibles, dans lesquels sont placés les couverts de manière à rester suffisamment espacés pour permettre un passage optimal de l'eau. Les picots porte-couverts et le couvercle central se trouvent dans le sachet des accessoires. Le couvercle central a uniquement une fonction de protection.

Les picots peuvent être rétrécis et utilisés séparément.

Les couverts doivent être disposés dans le panier de façon homogène, le manche orienté vers le bas et en faisant particulièrement attention à ne pas se blesser avec la lame des couteaux. Il est destiné à contenir toute sorte de couverts, à l'exception des couverts ayant une longueur telle qu'elle interfère avec les bras de lavage supérieur. On peut disposer les louches, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention à ce que la pointe des couteaux ne dépasse pas du panier.

Le panier à couverts coulisse dans le sens transversal et peut être placé à n'importe quel endroit permettant une utilisation optimale de l'espace du panier inférieur.

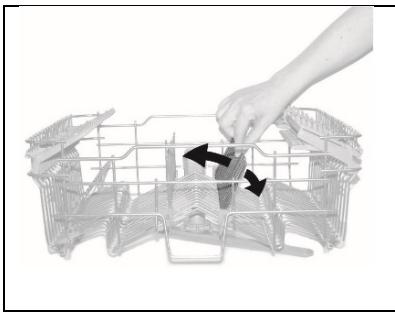

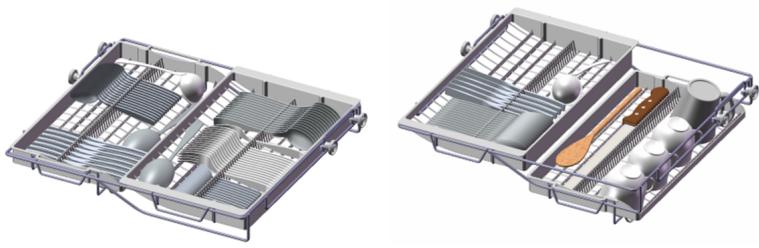

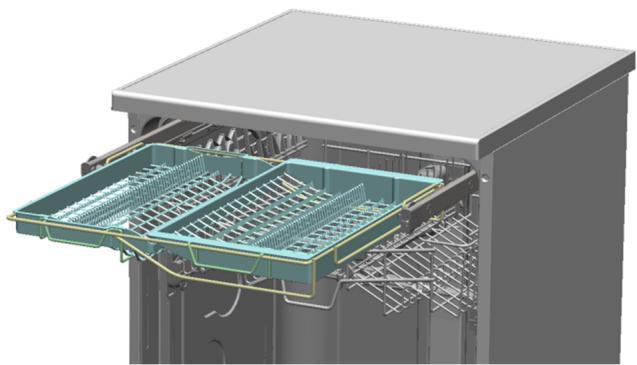

TIROIR supérieur flexiduo (seulement sur certains modèles)

Il se compose de deux paniers indépendants coulissants et amovibles pour faciliter le chargement/déchargement des éléments. Divers types de chargement et de configuration sont possibles. Dans le panier droit réglé en position basse, il est par exemple possible de charger des tasses à thé, alors que l'extraction du panier gauche ou des deux paniers permet de placer de la vaisselle de grandes dimensions dans le panier supérieur.

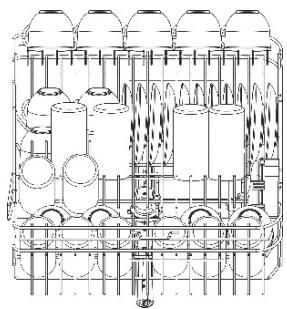

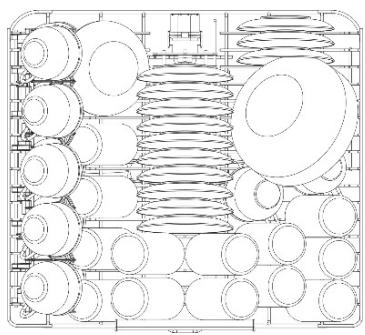

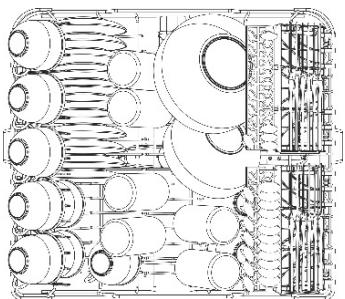

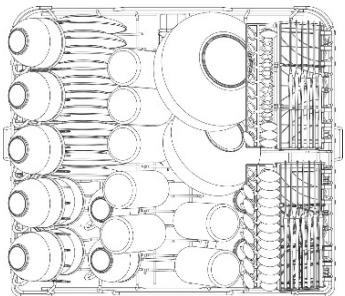

Examples de chargement pour SALE intensif

12 Couverts standards

Si le panier inférieur a des supports inclinables, il est préférible de les baisser pour faciliter le chargement.

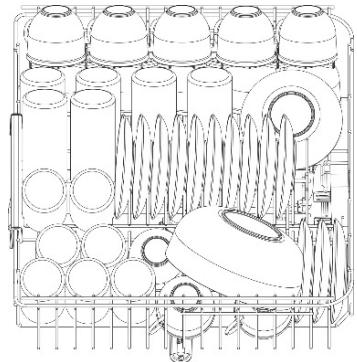

13 Couverts standards

Si le panier inférieur a des supports inclinables, il est préférible de les baisser pour faciliter le chargement.

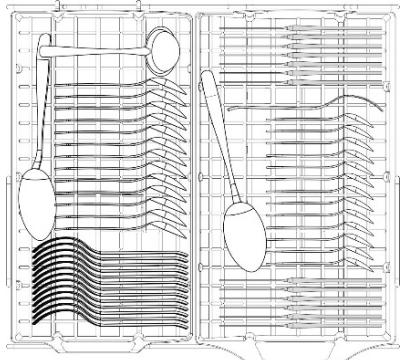

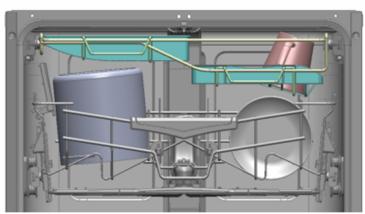

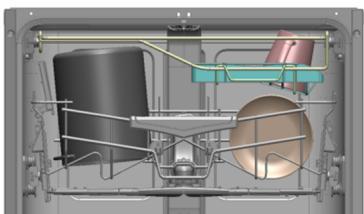

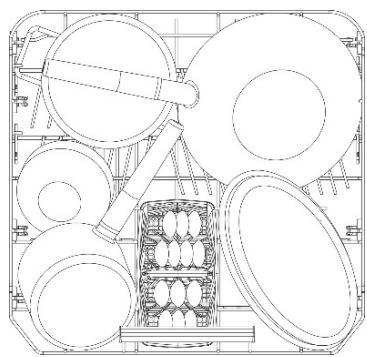

TIROIR supérieur flexiduo (seulement sur certains modèles)

Si le panier inférieur a des supports inclinables, il est préférible de les baisser pour faciliter le chargement.

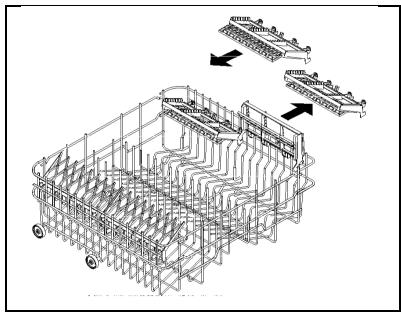

Selon les modèles, le panier peut être muni de certains accessoires ou de tous les accessoires suivants :

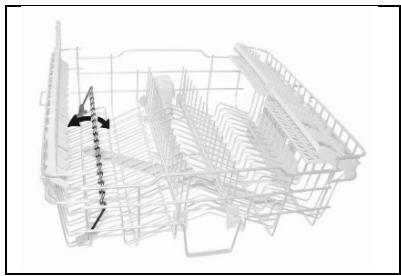

Supports pour tasses ou objets longs (louches, cuillères...), à gauche, ils peuvent être relevés s'ils ne sont pas utilisés. Support pour verres à long pied (glass holder), à gauche ; pour l'utiliser, le lever et le bloquer dans les crochets prévus. - Grilles à couverts, à droite, pour les couteaux et les petites cuillères ; pour la mise en place de ces dernières, extraire le support coulissant. Les grilles peuvent être relevées si elles ne sont pas utilisées. Supports centraux fixes ou mobiles. Les supports mobiles peuvent être bloqués en position verticale, posés sur le fond du panier s'ils ne sont pas utilisés, ou placés en position intermédiaire, selon les exigences.

Réglage du PANIER supérieur

Le panier supérieur est réglable en hauteur pour permettre le positionnement, dans le panier inférieur, d'assiettes ou de vaisselle de grandes dimensions.

Le réglage peut être de type A ou B, selon le modèle de lave-vaisselle.

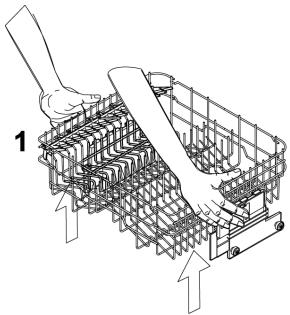

Version a: à extraction régulable sur deux positions.

Extraire les deux rails à glissière du panier; Enlever les butées en les décrochant comme indiqué sur la figure; Extraire le panier; - Introduire les deux roues supérieures ou inférieures dans le rail selon le réglage désiré; - Repositionner les butées dans la position d'origine;

Le côté gauche et le côté droit du panier doivent toujours être positionnés à la même hauteur.

Version B: réglable sur trois positions des deux côtés.

Les côtés du panier doivent toujours être positionnés à la même hauteur.

• Lever le panier en le tirant par le bord supérieur (1), jusqu'au premier ou second déclic selon la hauteur désirée.
• Baisser le panier après l'avoir débloqué, en tirant le levier de déblocage (2).

Le réglage est également possible avec le panier charge ; dans ce cas, quand on le baisse, il est préférible de le retenir avec une main pour éviter des coups à la vaisselle.

Réglage du PANIER supérieur

Le panier supérieur est réglable en hauteur pour permettre le positionnement, dans le panier inférieur, d'assiettes ou de vaisselle de grandes dimensions.

Le réglage peut être de type A ou B, selon le modèle de lave-vaisselle.

Version a: à extraction régulable sur deux positions.

Extraire les deux rails à glissière du panier; Enlever les butées en les décrochant comme indiqué sur la figure; Extraire le panier; - Introduire les deux roues supérieures ou inférieures dans le rail selon le réglage désiré; - Repositionner les butées dans la position d'origine;

Le côté gauche et le côté droit du panier doivent toujours être repositionnés à la même hauteur.

Version B: réglable sur trois positions des deux côtés.

Les côtés du panier doivent toujours être positionnés à la même hauteur.

• Lever le panier en le tirant par le bord supérieur (1), jusqu'au premier ou second déclic selon la hauteur désirée.
• Baisser le panier après l'avoir débloqué, en tirant le levier de déblocage (2).

Le réglage est également possible avec le panier charge ; dans ce cas, quand on le baisse, il est préférible de le retenir avec une main pour éviter des coups à la vaisselle.

3. Nettoyage et entretien

Avant d'effectuer l'entretien de l'appareil, enlever la fiche ou interrompre l'alimentation par le dispositif d'interruption omnipolaire.

3.1 Avertissements et conseils généraux

Éviter l'emploi de détergents abrasifs ou acides.

Les surfaces extérieures et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l'aide d'un chiffon moelleux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d'étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l'eau.

Nettoyage du filtre d'arrivée d'eau

Le filtre d'arrivée d'eau A situé à la sortie du robinet a besoin d'être périodiquement nettoyé. Après avoir fermé le robinet d'eau, dévisser l'extrémité du tuyau d'arrivée d'eau, stérer le filtre A et le nettoyer délicatement sous un jet d'eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d'arrivée d'eau.

Nettoyage des BRAS de LAVAGE

Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d'eau et les réintroduire soigneusement dans leurs logements, en vérifier que leur mouvement circulaire ne soit en aucun cas entravé.

• Pour enlever le bras de lavage supérieur, il faut dévisser la bague de fixation R. Pour enlever le bras de lavage inférieur, il faut tout simplement le soulever vers le haut, en tirant au milieu. Pour enlever le bras de lavage orbital, il faut saisir le bras le plus long et soulever le bras orbital vers le haut. Laver les bras sous un jet d'eau courante et les réinsérer soigneusement dans leur logement. Après avoir remonté les bras de lavage, vérifier qu'ils tournent librement. Dans le cas contraire, vérifier s'ils ont été correctement montés.

Nettoyage du GROUPE filtrant

Il est opportun de contrôler périodiquement le microfiltre central C et, s'il le faut, le nettoyer. Pour l'enlever, il faut saisir les languettes, tourner dans le sens contraire des aiguilles d'une montre et soulever vers le haut; - pousser par en bas le filtre central D pour l'extraire du microfiltre; - séparer les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre dans la zone indiquée par les flèches; retirer le filtre central en le soulevant.

Instructions et conseils pour un BON entretien :

• Les filtres doivent être nettoyés à l'eau courante avec une brosse dure.
• Vérifier qu'il n'y ait pas de résidus alimentaires sur le filtre lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange, pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d'aspersion.
• Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaiselle ne peut pas fonctionner si les filtres sont engorgés.
• Remettre soigneusement les filtres dans leur logement afin d'éviter d'endommager la pompe de lavage.

Si le lave-vaissellreste inutilise pendant longtemps:

Effectuer le programme de trempage deux fois de suite. - Débrancher la fiche de la prise de courant. - Laisser la porte légèrement ouverte de sorte à empêcher la formation de mauvaises odeurs à l'intérieur de la cuve de lavage. - Remplir le doseur de produit pour le rinçage. Fermer le robinet de l'eau.

Avant de réutiliser le lave-vaisselle après un arrêt prolongé:

• Contrôler qu'il n'y ait pas de dépôts de boue ou de rouille à l'intérieur de la tuyauterie ; si tel est le cas, laisser couler l'eau du robinet d'alimentation pendant quelques minutes. Rebrancher la fiche dans la prise de courant. Raccorder le tuyau flexible d'alimentation d'eau et rouvrir le robinet.

Élimination de PETITS inconvénients

Dans certains cas, il est possible d'éliminer personnellement des eventuels inconveniens avec l'aide des instructions suivantes :

Si le programme ne démarre pas, vérifier que :

Le lave-vaisselle soit branché au réseau électrique; La distribution d'énergie électrique n'ait pas été interrompue; Le robinet de l'eau soit ouvert; La porte du lave-vaisselle ait été correctement fermée.

Si de l'eau stagné dans le lave-vaisselle, vérifier que :

• le tuyau d'évacuation ne soit pas plié ; le siphon de vidange ne soit pas bouché ; les filtres du lave-vaisselle ne soient pas engorgés.

Si la vaisselle n'est pas propre, vérifier que :

le détergent ait été introduit en quantité suffisante; - il y ait du sel régénérant dans le réservoir spécifique; - la vaisselle ait été disposée correctement; - le programme sélectionné soit approprié au type et au degré de saleté de la vaisselle; - tous les filtres soient propres et correctement insérés dans leurs logements; - les orifices de sortie d'eau des bras de lavage ne soient pas bouchés; - aucun objet n'ait bloqué la rotation des bras de lavage.

Si la vase ne s'est pas ou reste opaque, vérifier que :

• il y ait du produit de rinçage dans le distributeur spécifique ; le réglage de la distribution de ce produit soit correct ;
• le détergent utilisé soit d'une bonne qualité et qu'il n'ait pas perdu ses caractéristiques (par exemple à cause d'une conservation avec l'emballage ouvert).

Si la vase présente des rayures, des taches... vérifier que :

le réglage du dosage du produit de rinçage ne soit pas excessif.

Si des traces de rouille sont visibles dans la cuve :

• La cuve est en acier inox résistant à la corrosion et donc d'éventuelles taches de rouille sont dues à des éléments externes (traces de rouille provenant de conduites de l'eau, de casseroles, de couverts, etc.). Pour éliminer ces taches, il existe dans le commerce des produits spécifiques. Vérifier que les justes doses de détergent soient utilisées. Certains détergents peuvent être plus corrosifs que d'autres.
• Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l'installation de l'adoucisseur d'eau soit correct.

Si, après l'application des instructions susmentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d'assistance technique autorisé le plus proche.

ATTENTION: les interventions effectuées sur l'appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l'usager.

4. Guide de dépannage

Le lave-vaisse est en mesure de signaler une série de mauvais fonctionnements par l'allumage simultané de plusieurs voyants dont le sens est le suivant :

ANOMALIE		DESCRIPTION
E1	......END......	Problème acquastopIntervention du système anti débordement (seulument pour les modèles qui en sont écoupés). Intervention en cas de fuites d'eau. S'adresser au service après-vente.
E2	......END......	Niveau de sécuritéIntervention du système qui limite le niveau d'eau dans le lave-vaisselle. Interrompré le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persististe, s'adresser au service après-vente.
E3	......END......	Anomalie chauffage de l'eauLe chauffage de l'eau n'est pas effectué ou est effectué d'une façon anomale. Effectuer de nouveau le programme de lavage; si le problème persististe, s'adresser au service après-vente.
E4	......END......	Anomalie reliéve de la température de l'eau. Interrompré le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persististe, s'adresser au service après-vente.
E5	......END......	Anomalie arrivée de l'eauL'arrivée de l'eau dans le lave-vaisselle ne se fait pas ou se fait d'une façon anomale. Vérifier si les raccordements hydrauliques sont corrects, si le robinet d'entrée de l'eau est ouvert et si le filtre n'est pas obstrué. Si le problème persististe, s'adresser au service après-vente.
E6	......END......	Anomalie évacuation de l'eauL'évacuation de l'eau ne se fait pas ou se fait d'une façon anomale. Vérifier que le tuyau d'évacuation ne soit pas pié ou écrasé et que le siphon ou les filtres ne soient pas obstrués. Si le problème persististe, s'adresser au service après-vente.
E7	......END.........	Anomalie petite turbine (seulément pour les modèles qui en sont équipés)La quantité d'eau chargée n'est pas mesurée de façon précise. Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s'adresser au service après-vente.
E8	......END.........	Anomalie système de lavage alterné.Nterrompré le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persiste, s'adresser au service après-vente.
E9	......END.........	Anomalie système d'acciviée de l'eau.S'adresser au service après-vente.
E11	......END.........	Motopompe de lavage ne fonctionne pas

Voyant éteint

Voyant allumé

Voyant clignotant

Si une situation d'alarme se produit, la machine interrompt le programme de lavage.

• Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate du programme en cours.
• Les alarmes E5, E6 interrompent le programme en cours et lorsque la cause est résolue, le programme reprend.
• L'alarme E7 est visualisée à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisselle n'est pas compromis. E11: S'adresser au service après-vente.

Pour permettre à zéro une alarme, il faut:

ouvrir et fermer la porte ; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaiselle.

Si l'anomalie persiste, se mettre en contact avec le service assistance agréé.
