TSF4500C - Décodeur TV SERVIMAT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Adaptateur numérique terrestre
Modèle	Non précisé
Entrées	Non précisé
Sorties	Non précisé
Affichage	Afficheur LED 4 chiffres
Port USB	Oui
Alimentation	Non précisé
Compatibilité TV	TV avec entrée HDMI ou péritel
Formats supportés	Non précisé
Fonctions principales	Réception TNT, guide des programmes, enregistrement USB
Dimensions	Non précisé
Poids	Non précisé
Couleur	Noir
Contrôle	Boutons en façade + télécommande
Garantie	Non précisé

FOIRE AUX QUESTIONS - TSF4500C SERVIMAT

Comment allumer le SERVIMAT TSF4500C ?

Pour allumer le SERVIMAT TSF4500C, branchez l'appareil sur une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Pourquoi mon SERVIMAT TSF4500C ne chauffe-t-il pas ?

Vérifiez si l'appareil est correctement branché et si le thermostat est réglé à une température supérieure à la température ambiante. Assurez-vous également que le réservoir d'eau est plein.

Comment nettoyer le SERVIMAT TSF4500C ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour nettoyer l'extérieur. Pour l'intérieur, consultez le manuel d'utilisation pour les instructions spécifiques de nettoyage.

Que faire si le SERVIMAT TSF4500C fuit ?

Vérifiez si le réservoir d'eau est correctement installé et s'il n'y a pas de fissures. Si le problème persiste, contactez le service client pour assistance.

Comment régler la température sur le SERVIMAT TSF4500C ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour sélectionner la température désirée. Attendez quelques instants pour que l'appareil atteigne la température réglée.

Le SERVIMAT TSF4500C émet des bruits étranges, que faire ?

Des bruits peuvent se produire pendant le fonctionnement normal. Cependant, si le bruit est fort ou inhabituel, arrêtez l'appareil et vérifiez s'il y a des objets bloquant les ventilateurs ou les conduits d'air.

Où puis-je trouver des pièces de rechange pour le SERVIMAT TSF4500C ?

Les pièces de rechange peuvent être commandées auprès du service client de SERVIMAT ou sur des sites de vente en ligne spécialisés dans les pièces d'électroménager.

Le SERVIMAT TSF4500C s'éteint tout seul, pourquoi ?

Cela peut être dû à une fonction de sécurité intégrée pour éviter la surchauffe. Vérifiez si le réservoir d'eau est vide ou si les filtres sont obstrués.

Comment programmer une minuterie sur le SERVIMAT TSF4500C ?

Consultez le manuel d'utilisation pour savoir comment utiliser la fonction de minuterie. En général, il suffit de régler l'heure souhaitée à l'aide des boutons de programmation.

MODE D'EMPLOI TSF4500C SERVIMAT

• Page 1 : principales fonctionnalités de l'adaptateur TNT65HDU
• Page 2 : consignes de sécurité

A PROPOS DE L'ADAPTATEUR NUMERIQUE TERRESTRE TNT65HDU

• Page 3 : fonctions de la face avant et du panneau arrêté
• Page 4 : utilisation et fonctions de la télécommande
• Page 5: raccordements à l'antenne et aux périphériques

PREMIERE MISE EN SERVICE, INSTALLATION RAPIDE

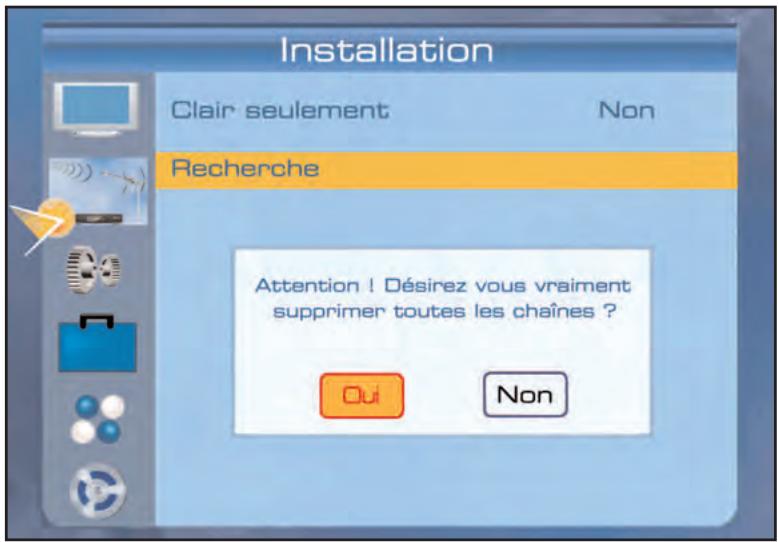

• Page 6 : démarcher la recherche de toutes les chaînes, recherche terminée

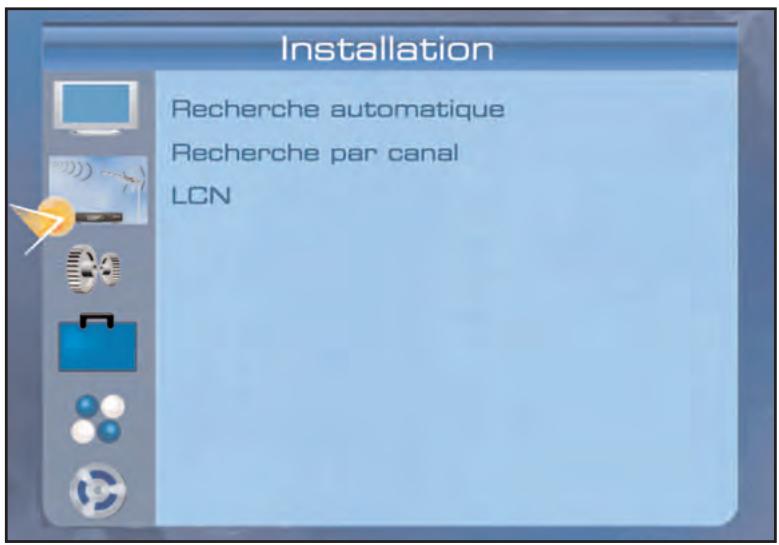

LE MENU INSTALLATION

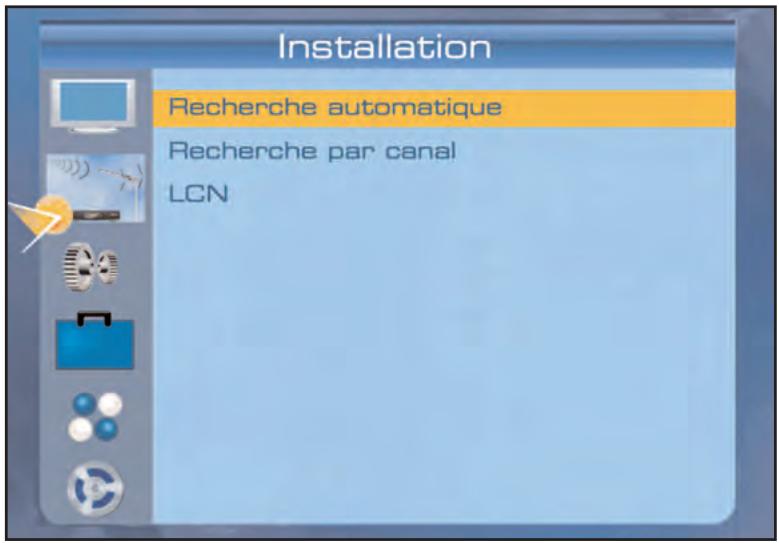

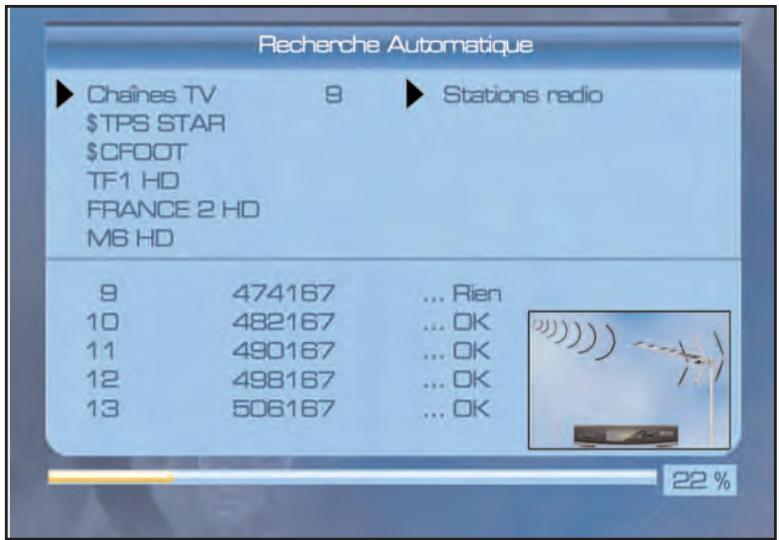

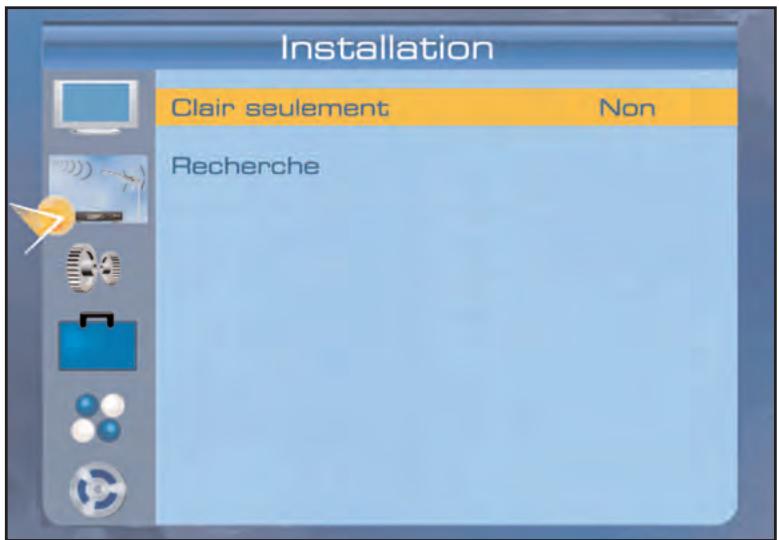

• Page 7 : recherche automatique de toutes les chaînes, besoin de la recherche
• Page 8 : recherche de toutes les chaînes, recherche terminée

LE MENU INSTALLATION

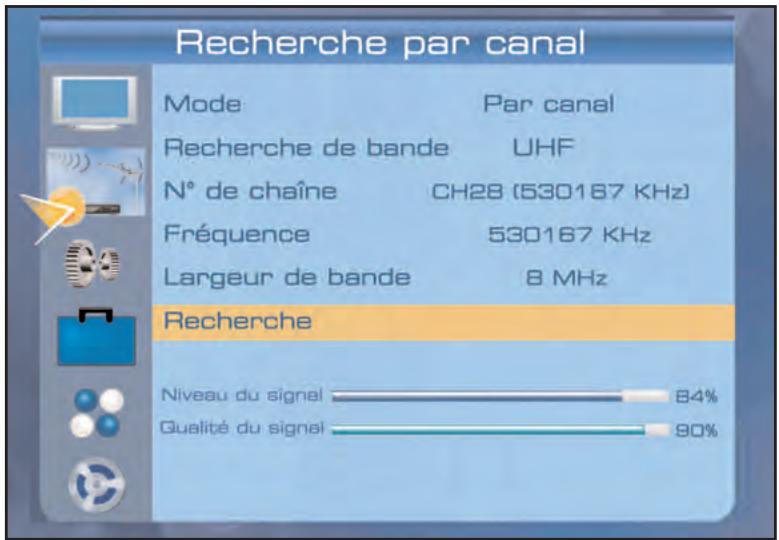

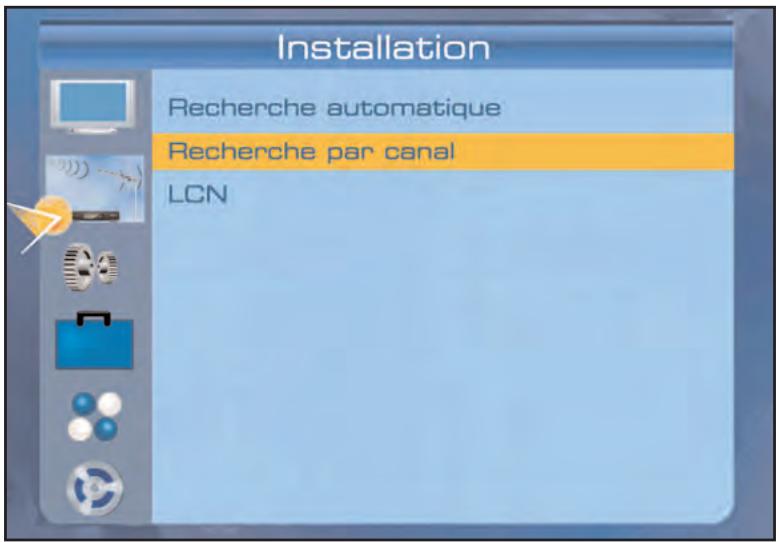

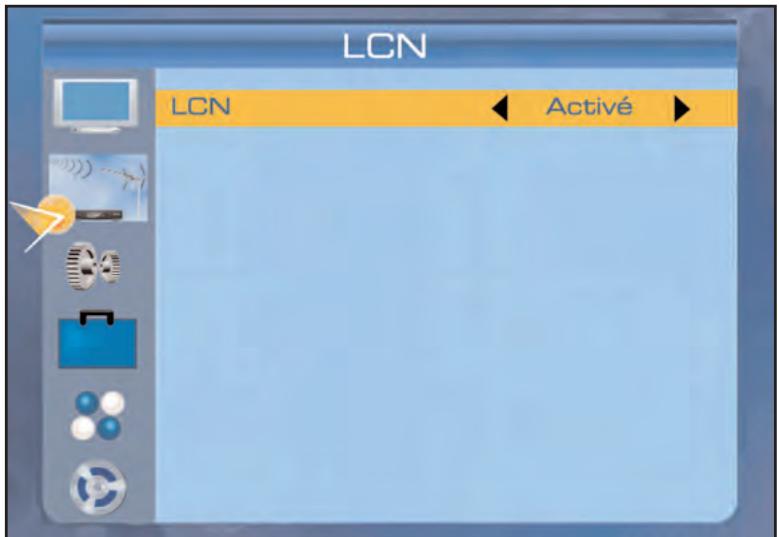

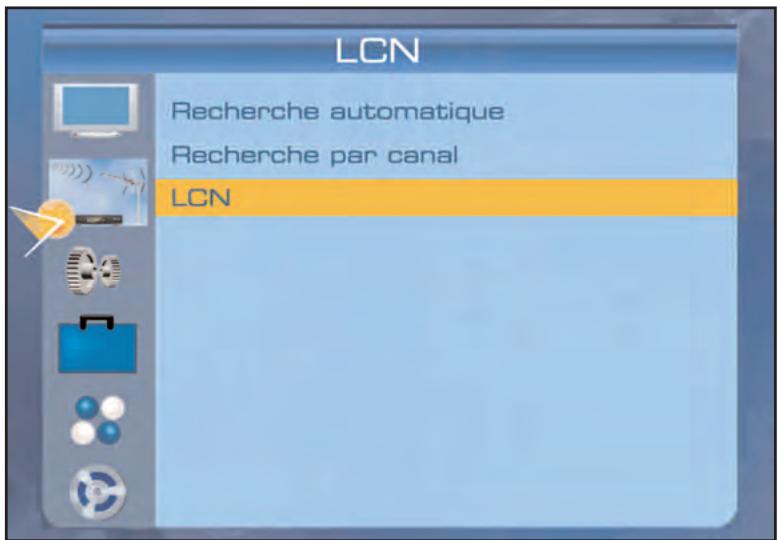

• Page 9: recherche par canal, la fonction LCN

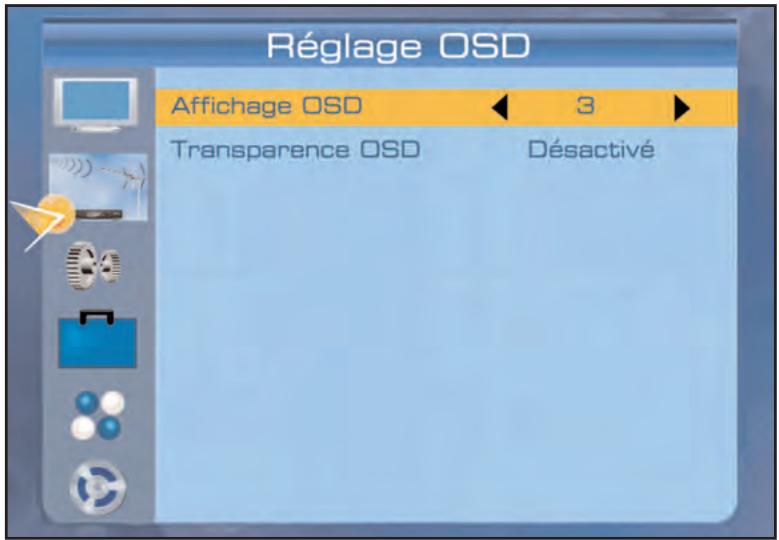

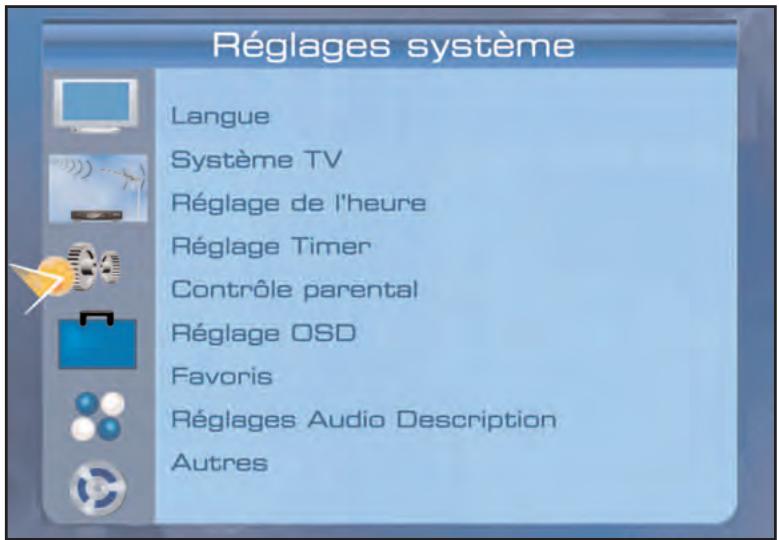

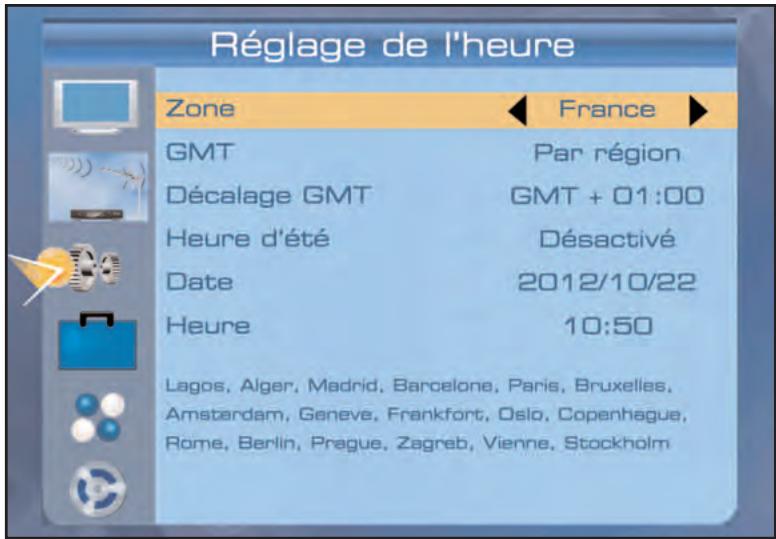

• Page 10 : la fonction LCN, réglages du système

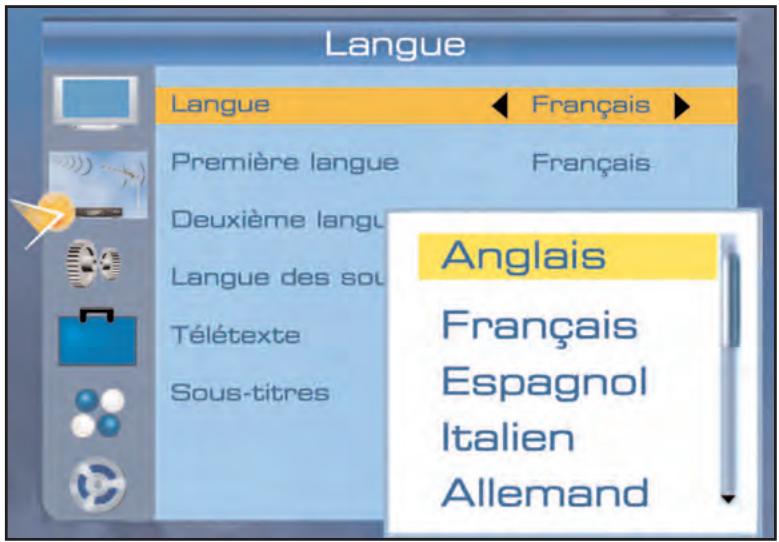

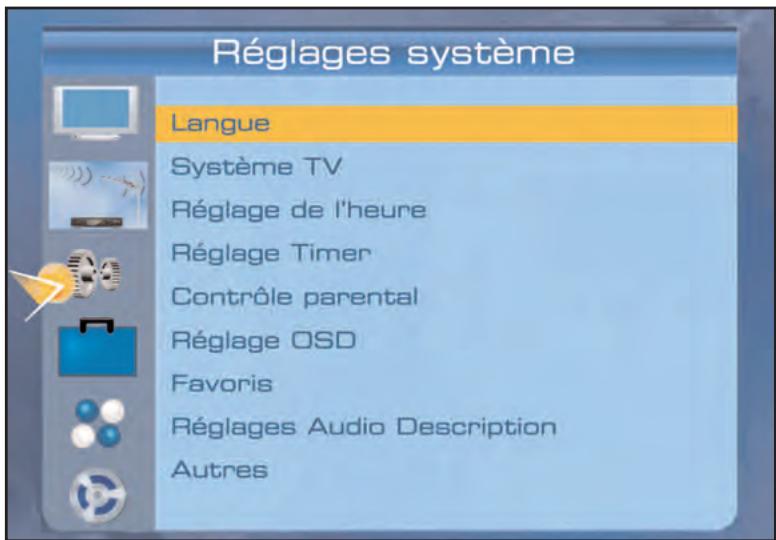

• Page 11: configurer les langues (menu, sous-titres, audio, télétexte)

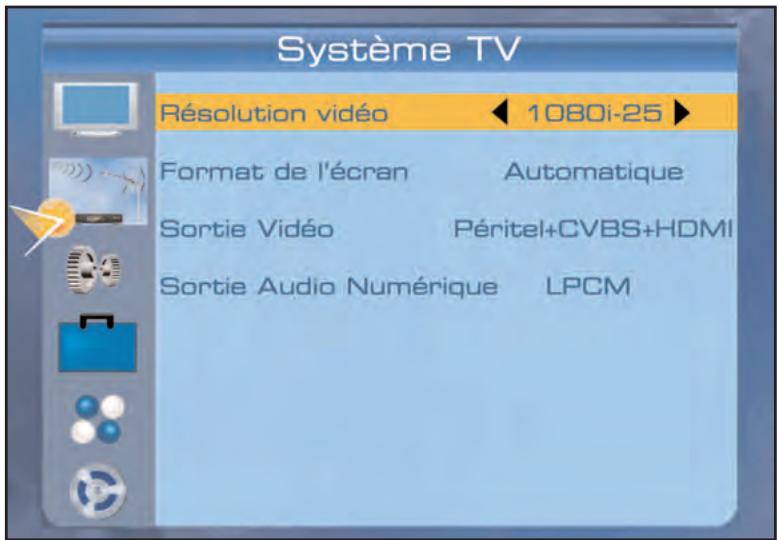

• Page 11 : résolution video, format de l'écran, sortie video, sortie audio numérique, réglage de l'heure

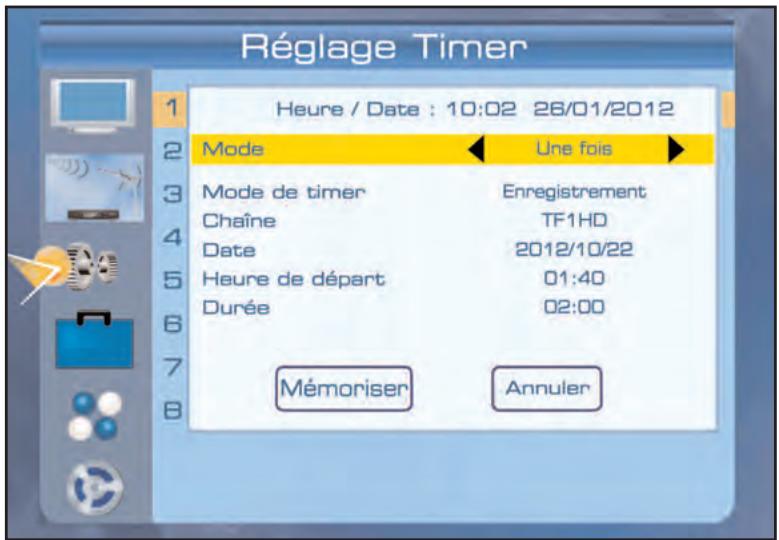

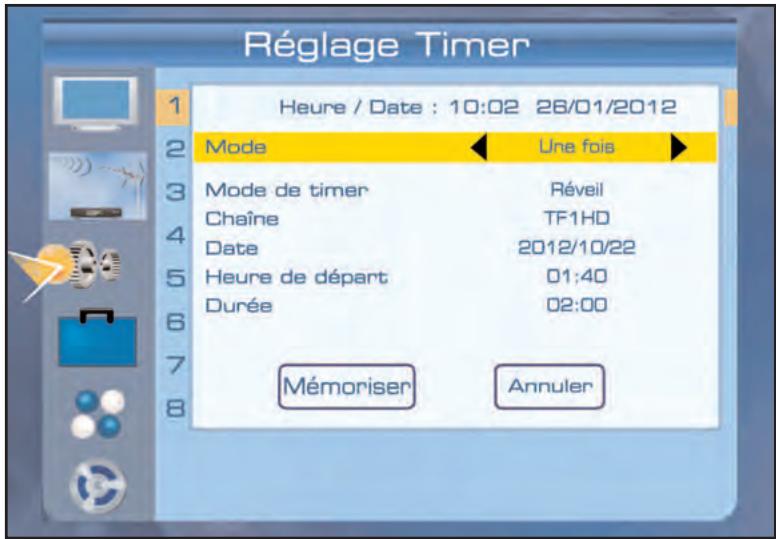

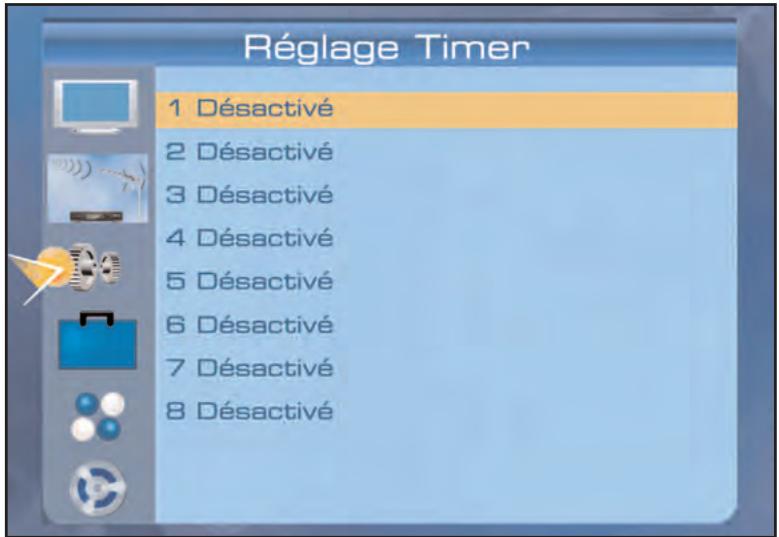

• Page 12 : réglages timer, programmeur un enregistrement, programmeur le réveil

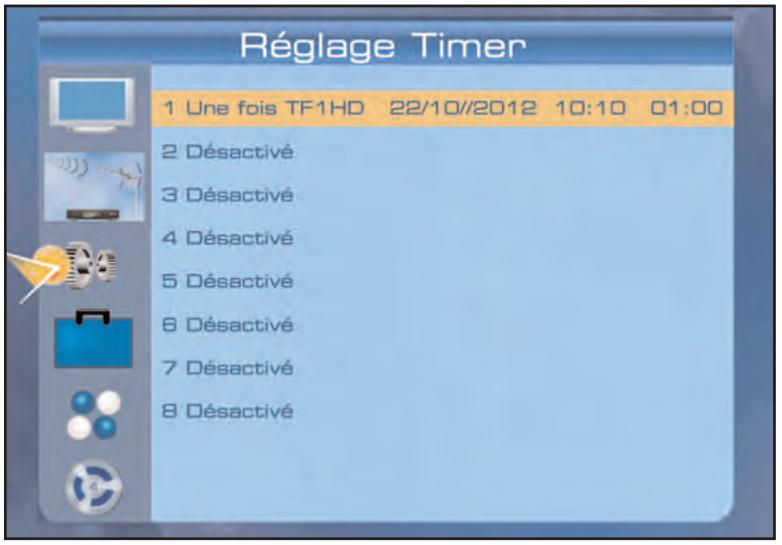

• Page 13 : réglages timer, supprimer un enregistrement, contrôle parental, verrouillage menu

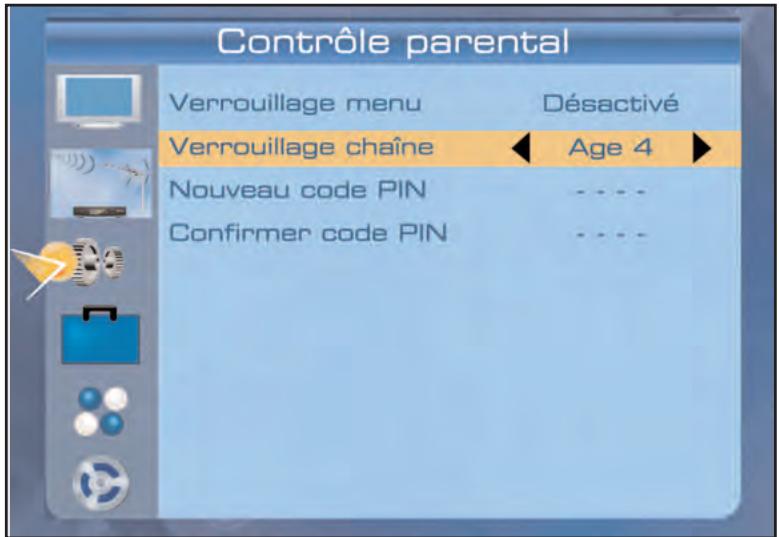

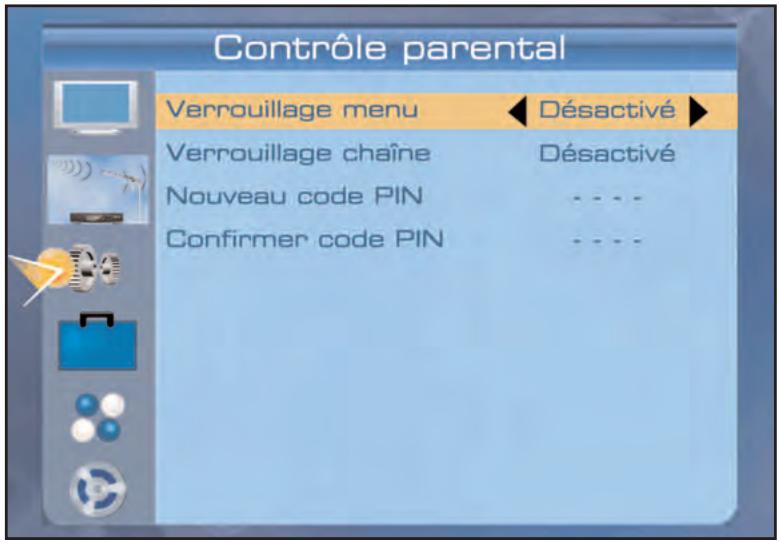

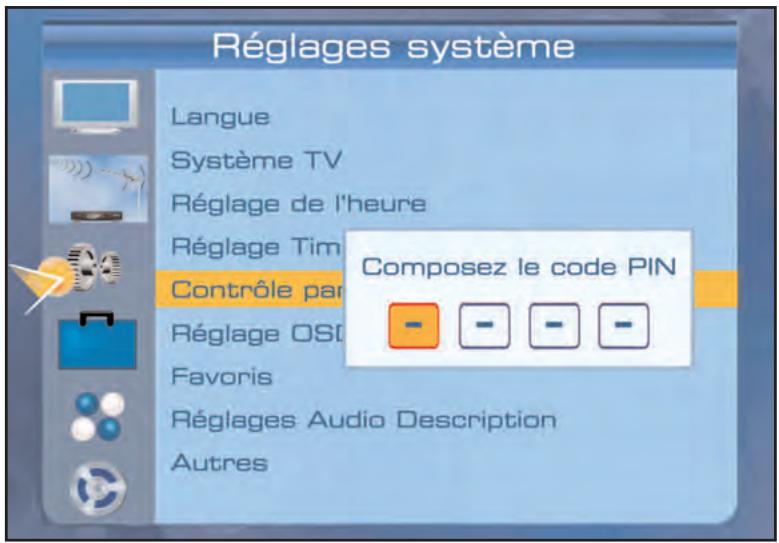

• Page 14 : contrôle parental, verrouillage chaîne, modifier code PIN, groupes de chaînes favorites

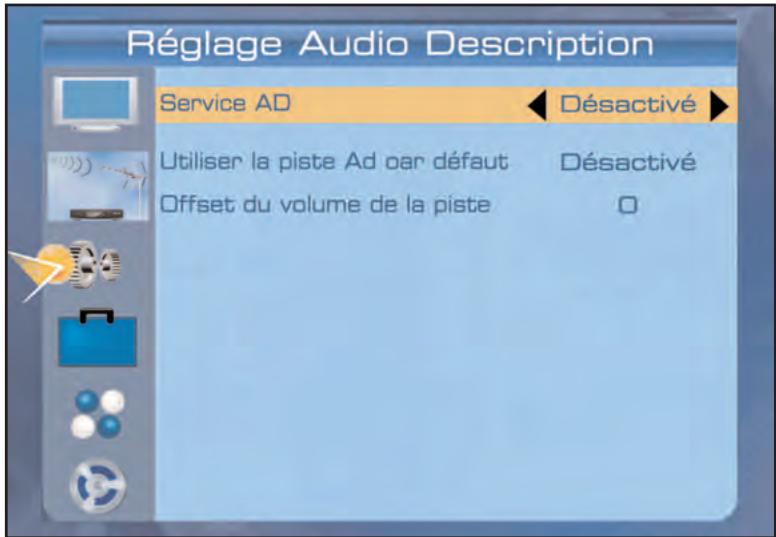

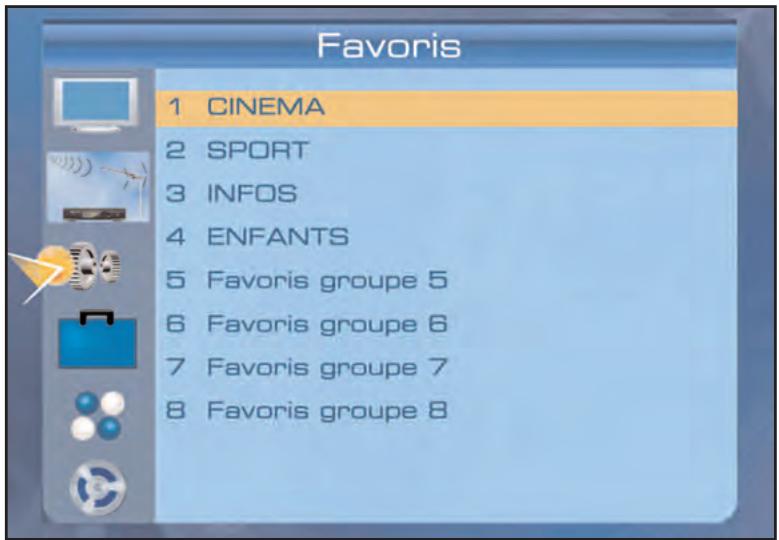

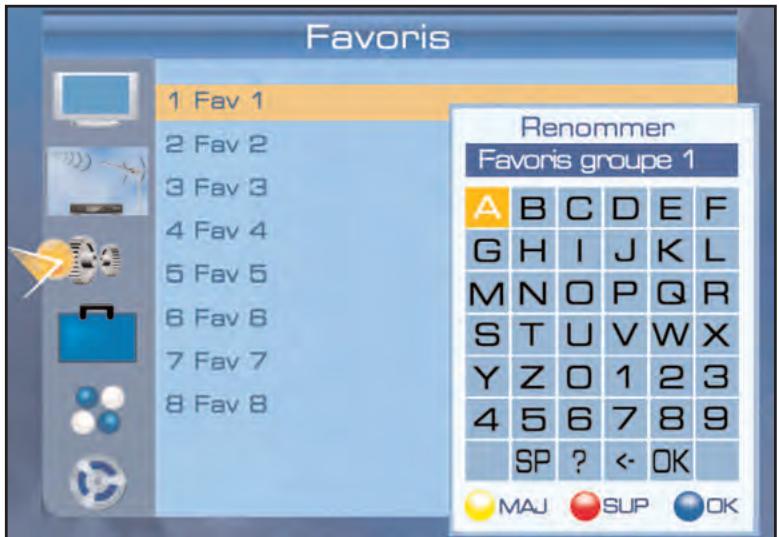

• Page 15 : renomer groupes de chaînes favorites, réglages audio description

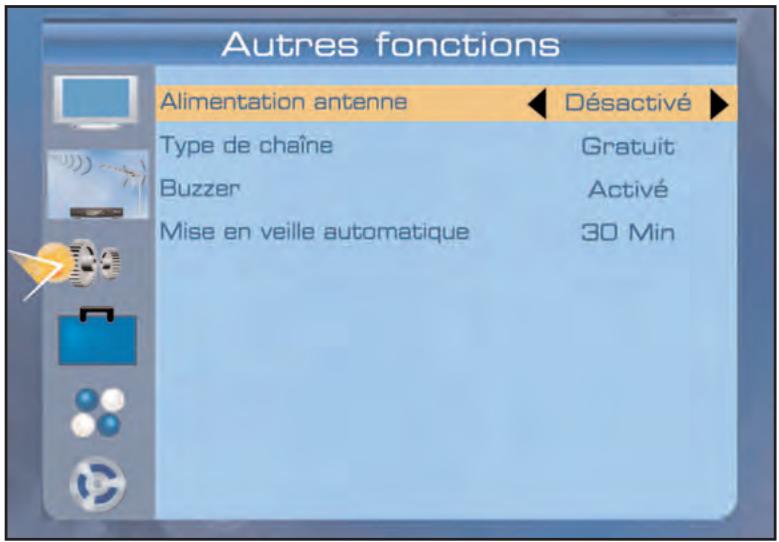

• Page 16 : alimentation antennae, activation du buzzer, mise en voille de l'adaptateur, liste des chaînes TV

LE MENU LIST DES CHAINES

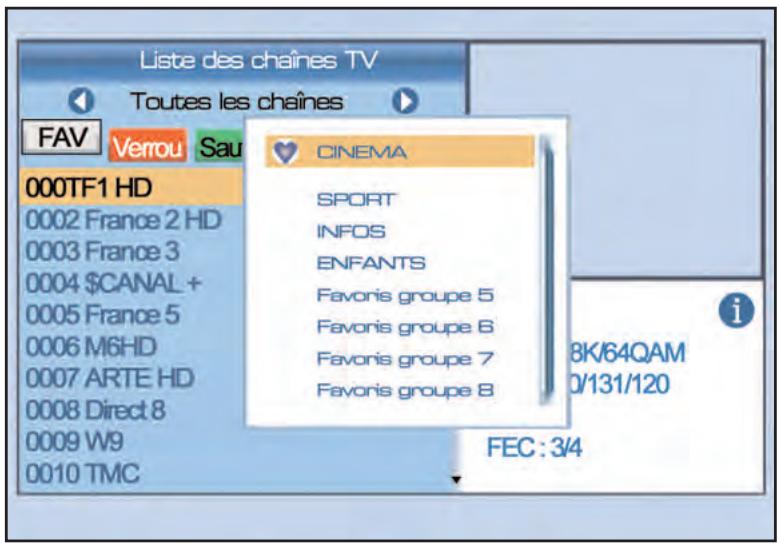

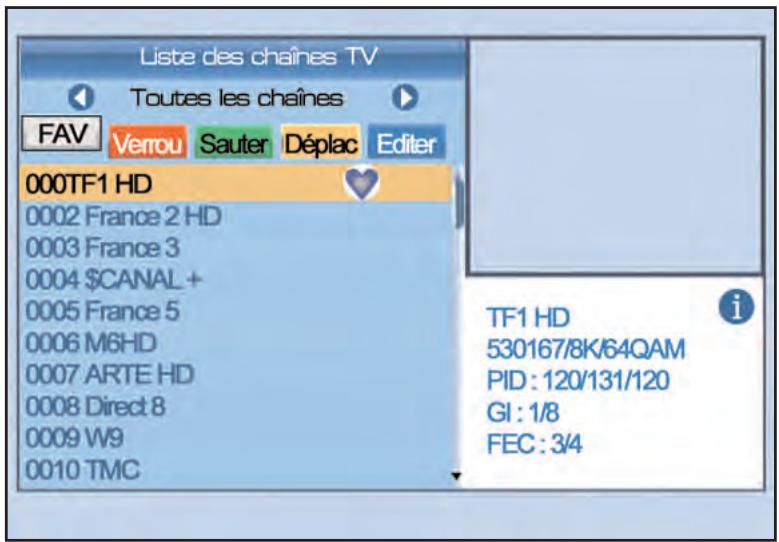

• Page 17 : intégrer une chaîne dans une liste favorite, supprimer une chaîne, verrouiller une chaîne

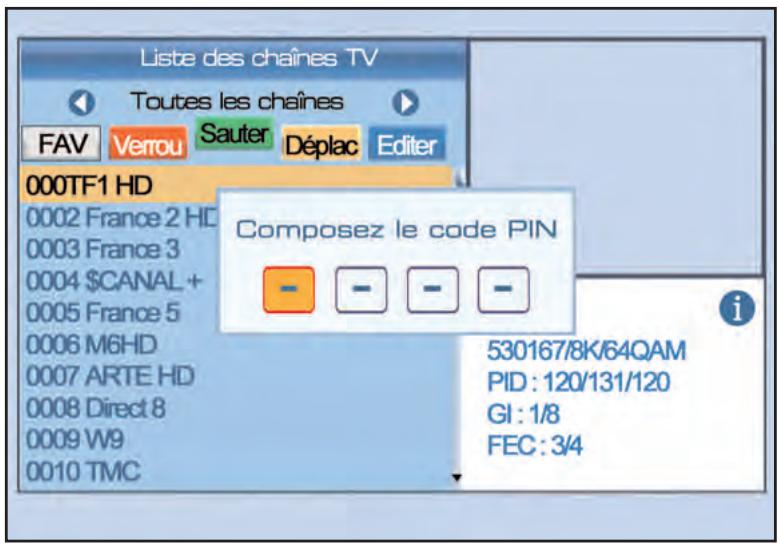

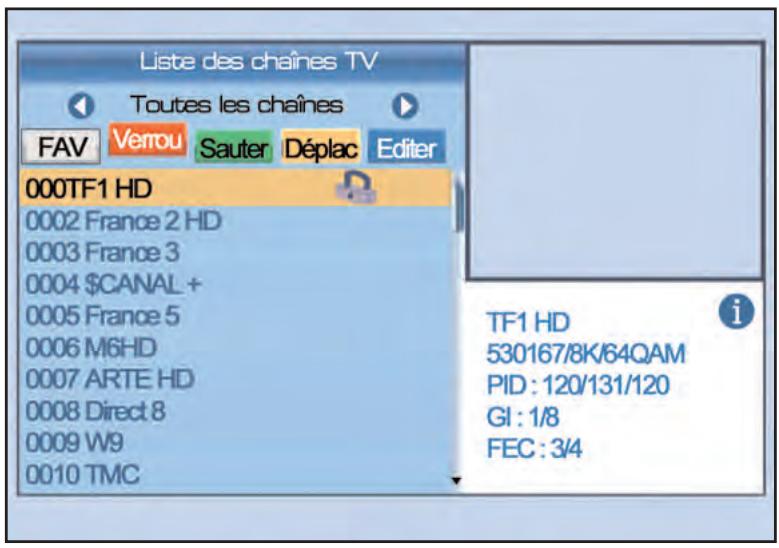

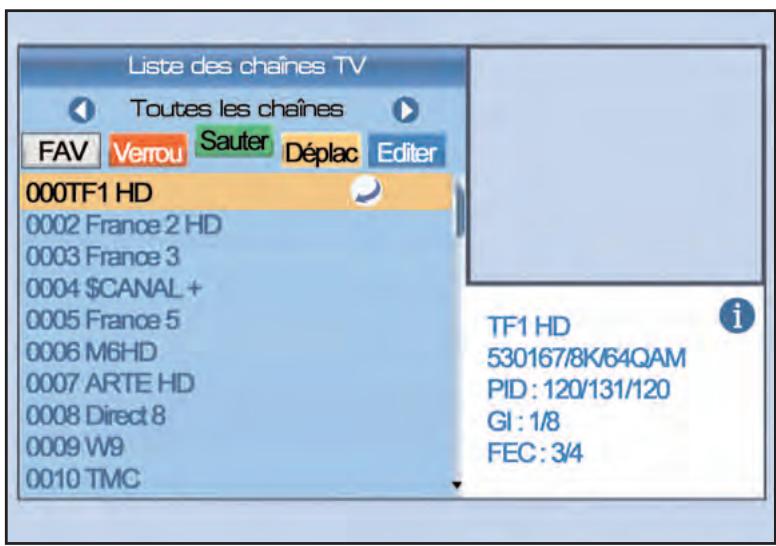

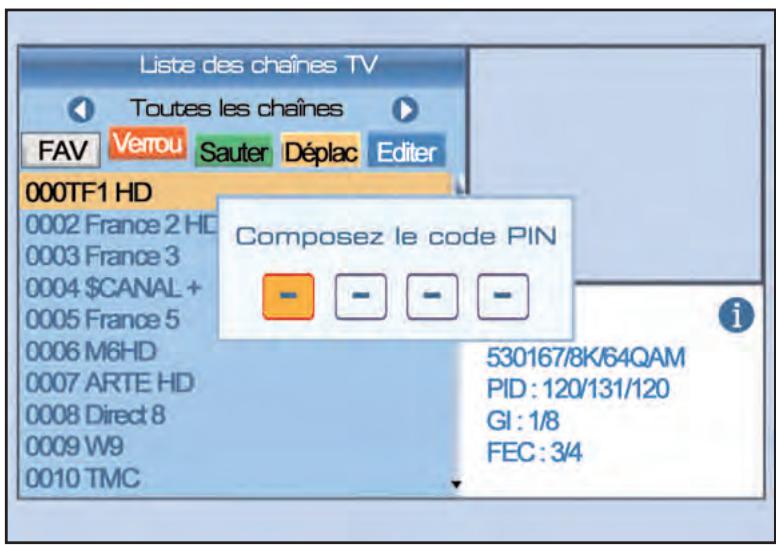

• Page 18 : chaîne verrouillée, sauter une chaîne, chaîne sautée

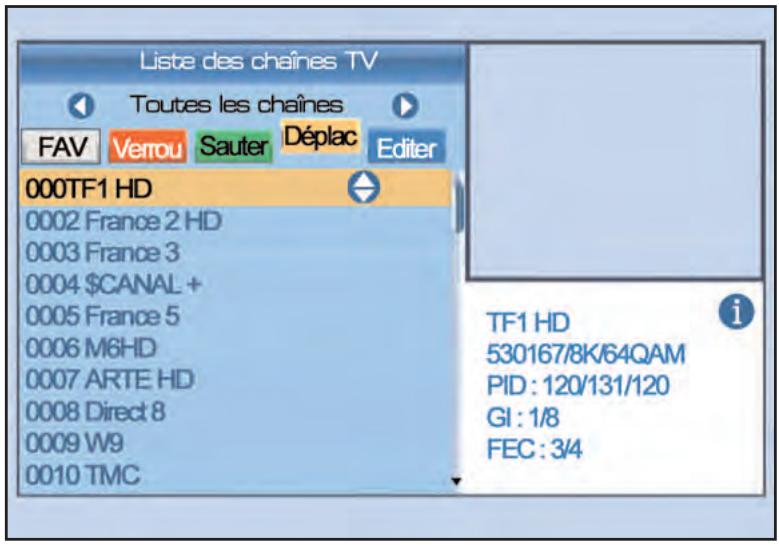

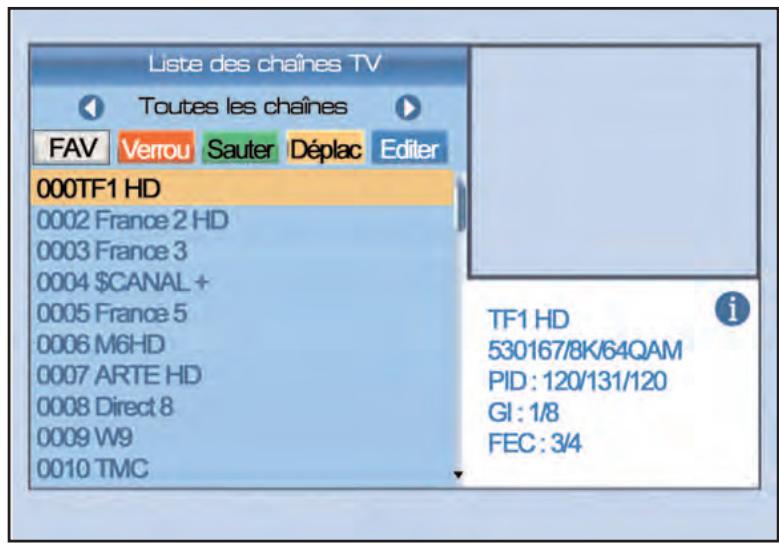

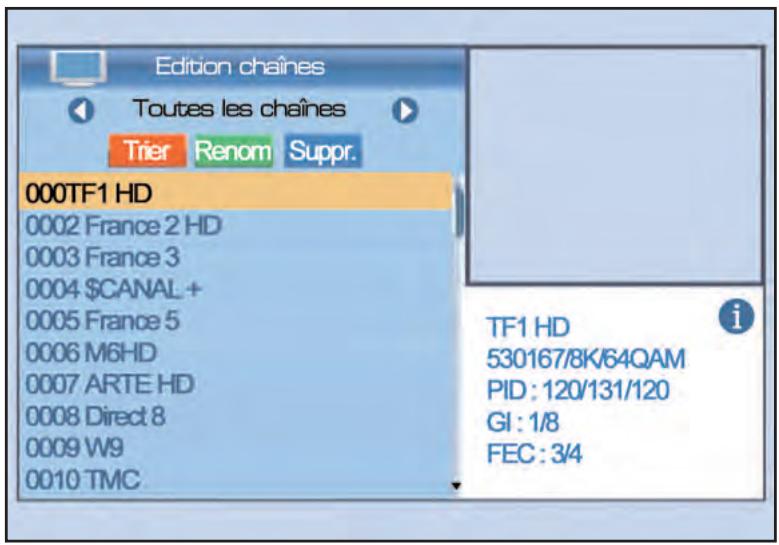

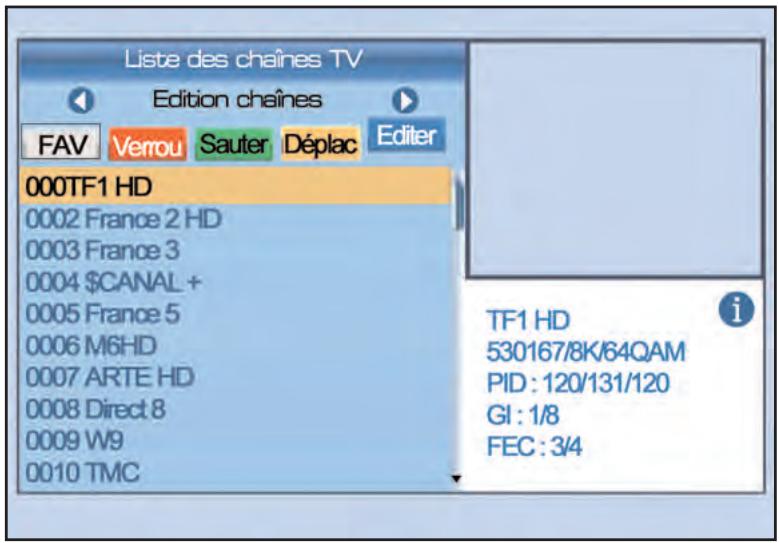

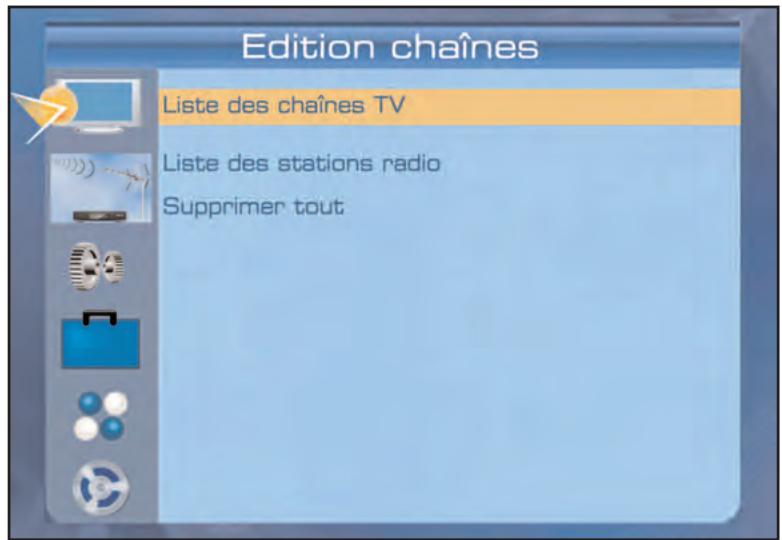

• Page 19 : déplacer une chaîne, éditer les chaînes

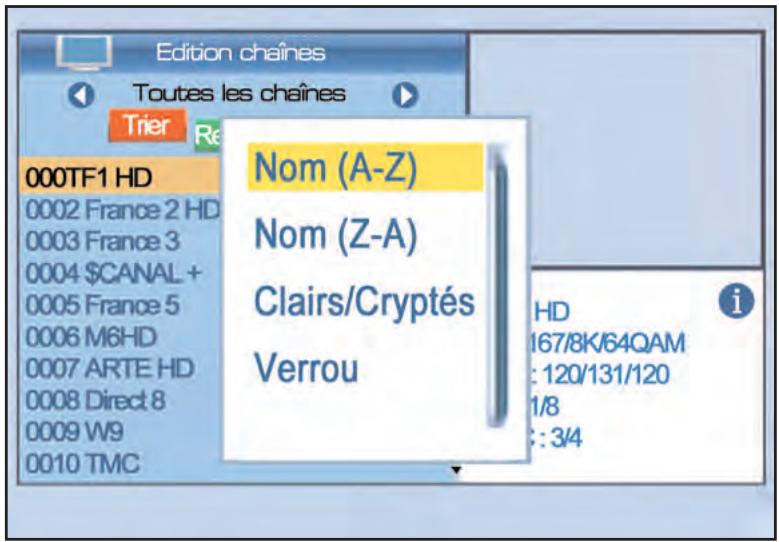

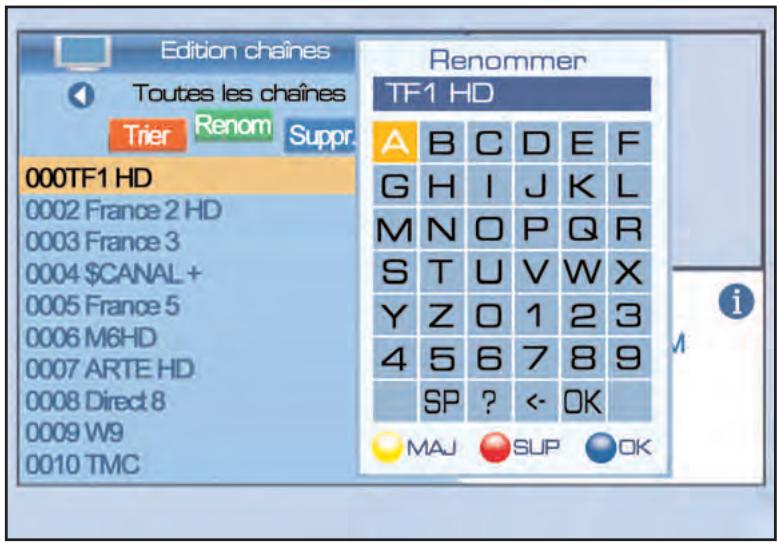

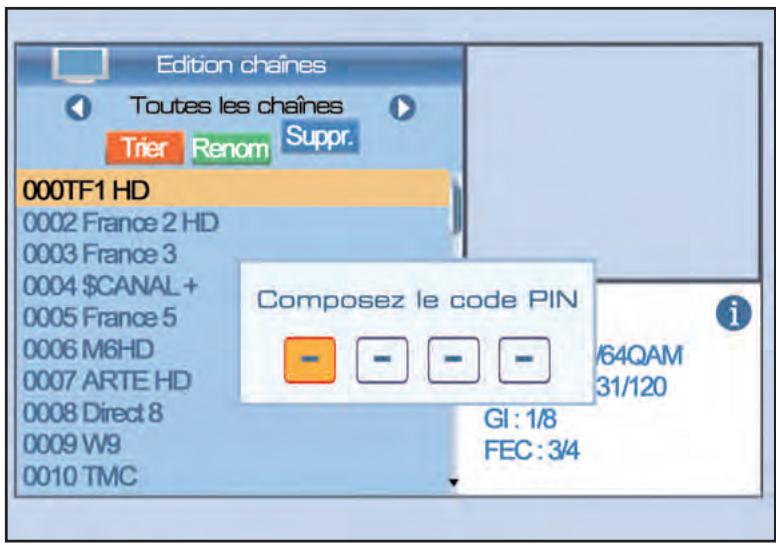

• Page 20: trier les chaînes, renomer les chaînes, supprimer une chaîne

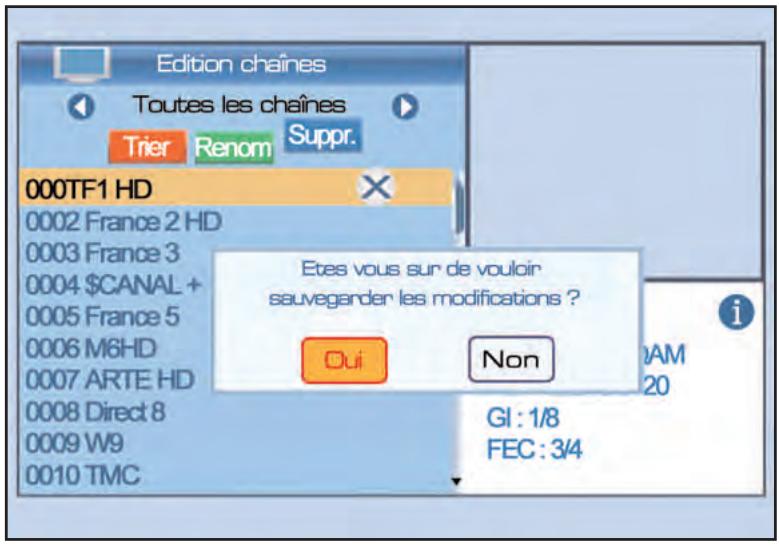

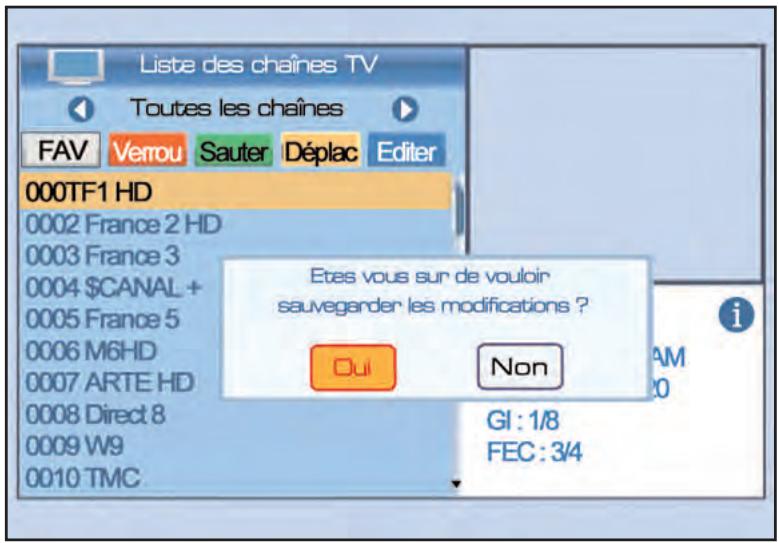

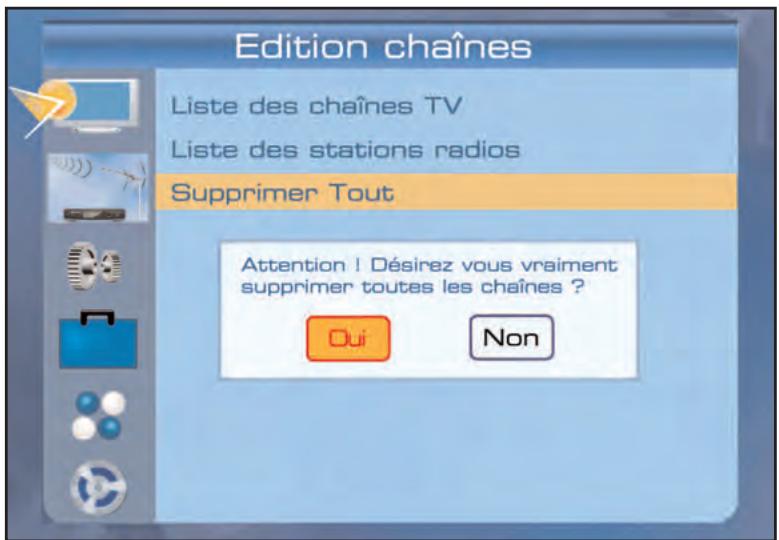

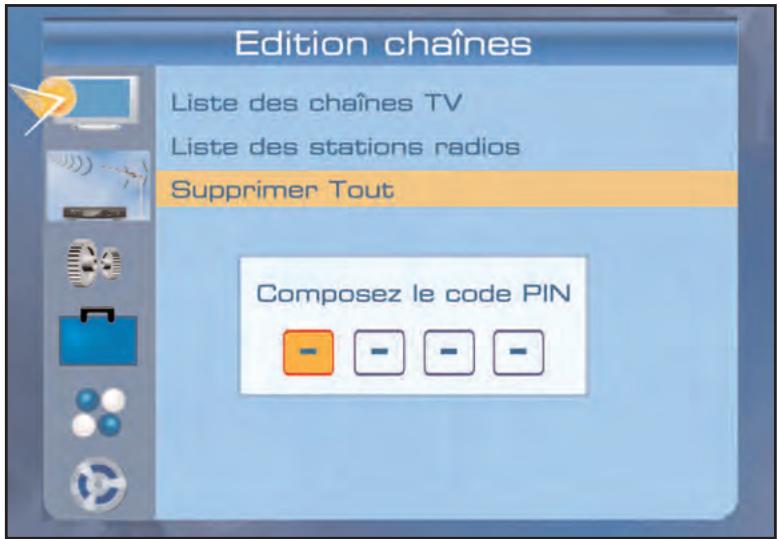

• Page 21 : chaîne supprimée, sauvégarde des modifications, supprimer toutes les chaînes

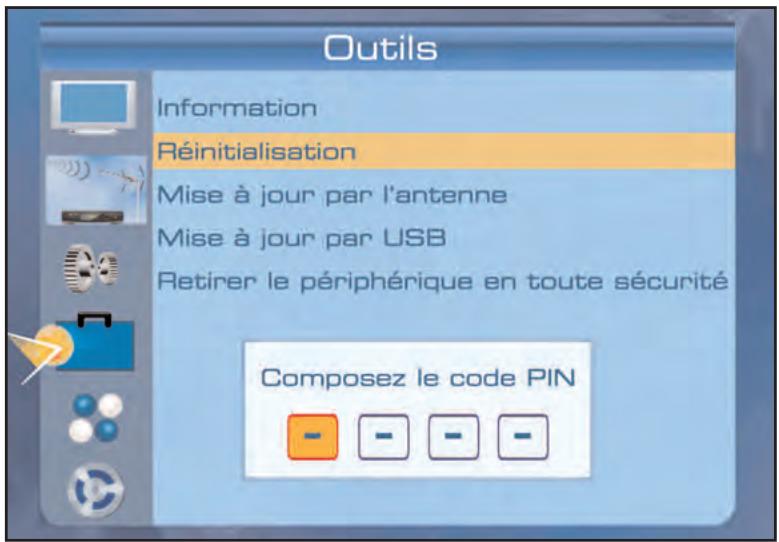

• Page 22 : chaînes supprimées, informations sur l'adaptateur, PIN réinitialisation, confirmer réinitialisation

LE MENU OUTILS

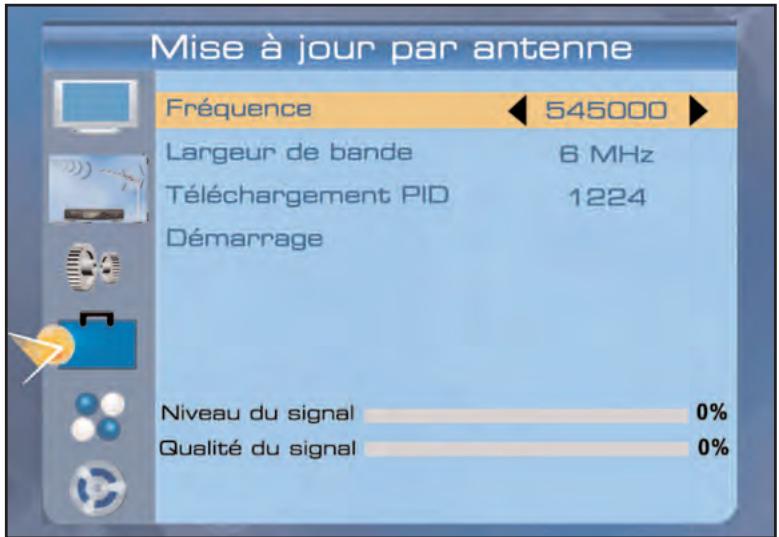

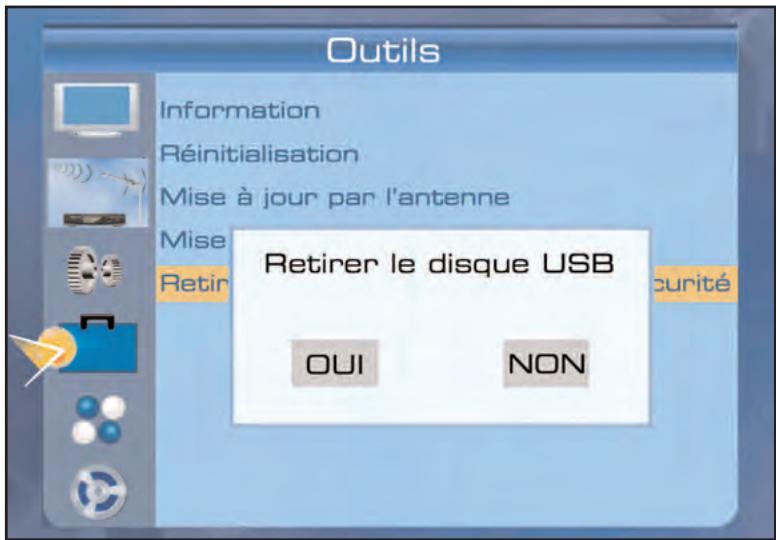

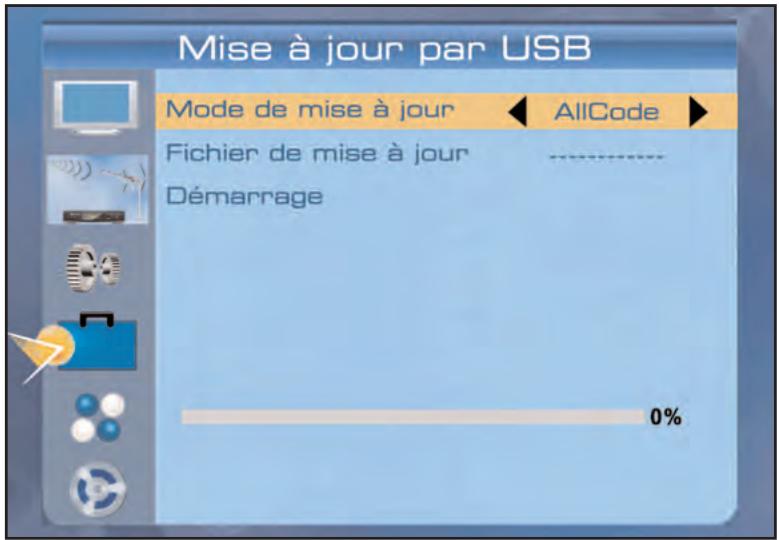

• Page 23 : mise à jour par OTA, mise à jour par USB, retirer le périphérique en toute sécurité

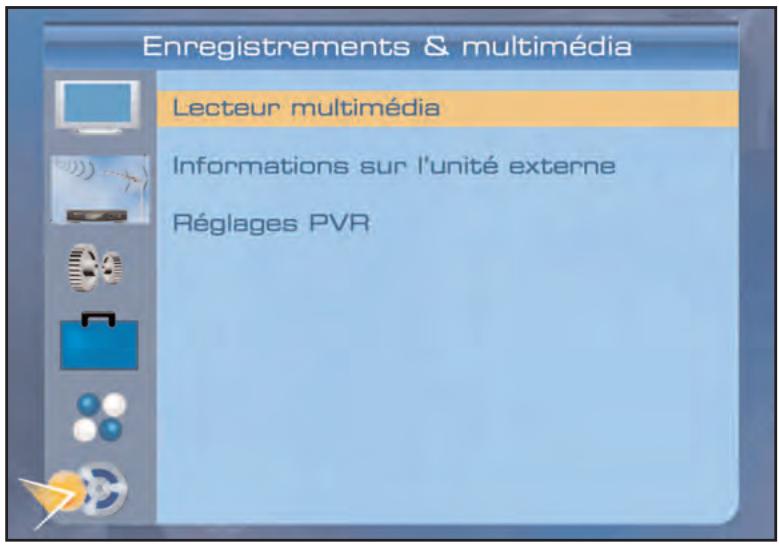

LE MENU ENREGISTREMENTS ET MULTIMEDIA

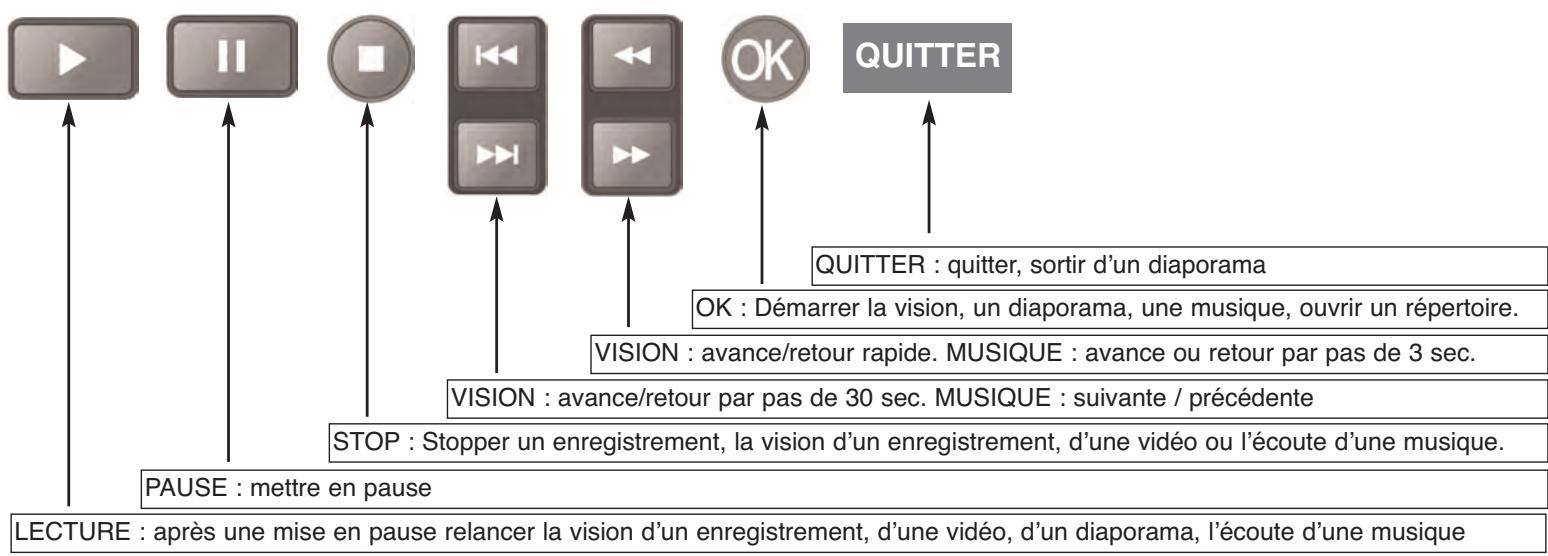

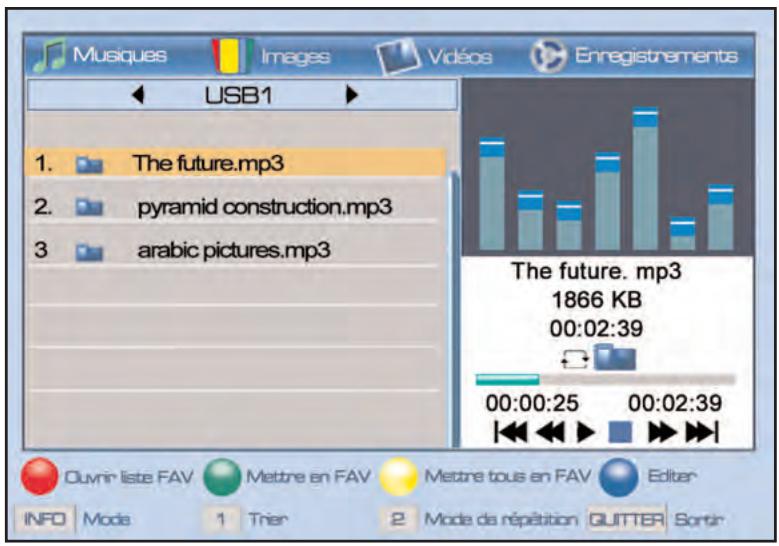

• Page 24 : le lecteur multimédia, fonctionnement des touches en mode lecteur multimédia

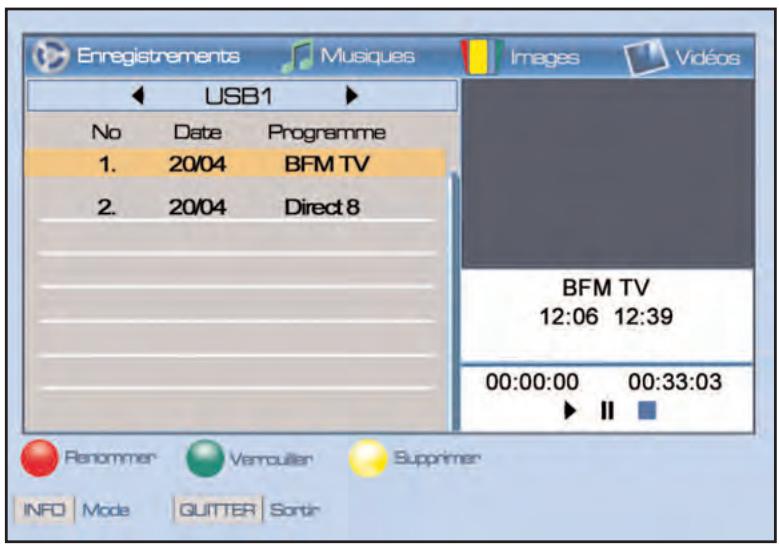

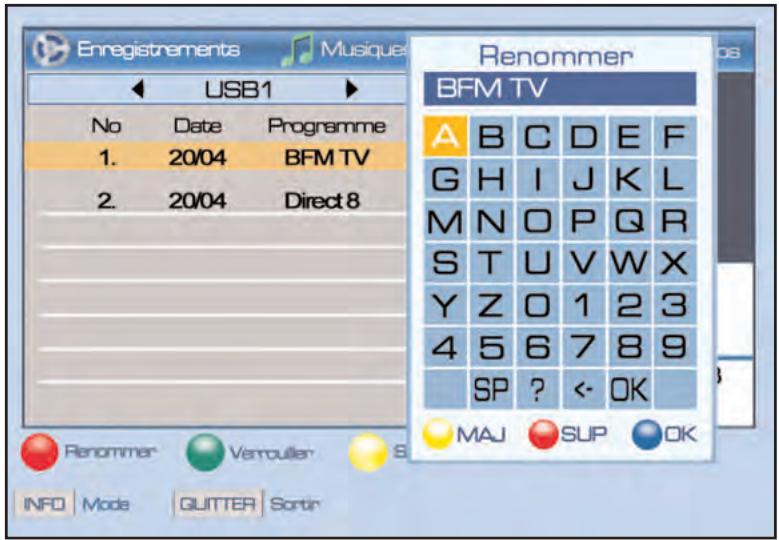

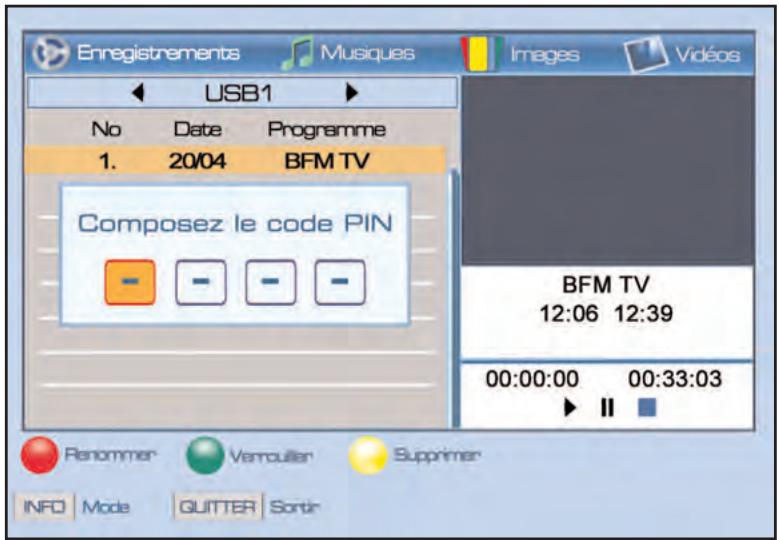

• Page 25 : mode enregistements, renomer un enregistrement, verrouiller déverrouiller un enregistrement

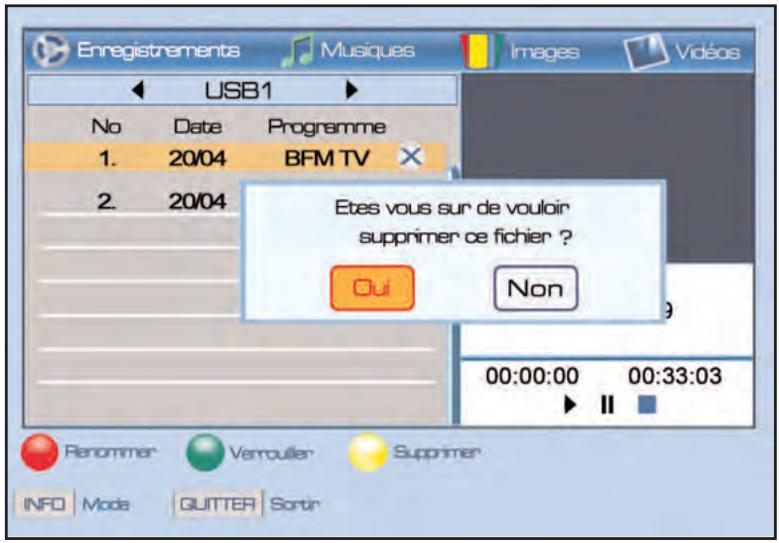

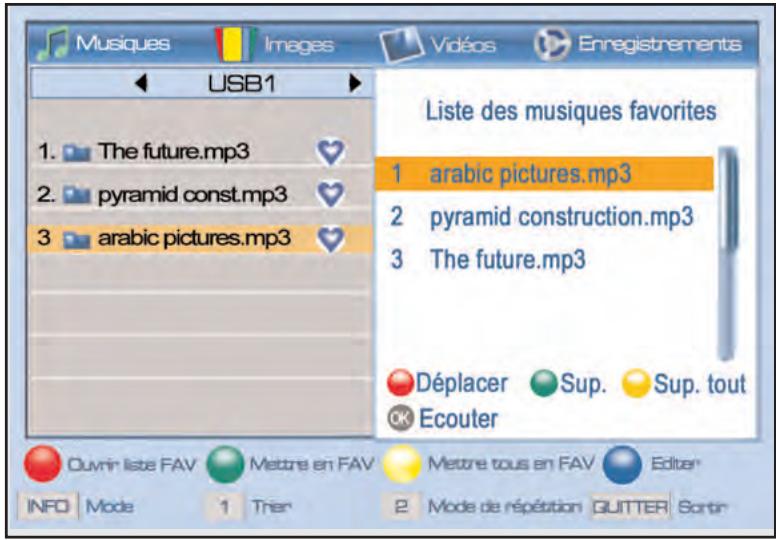

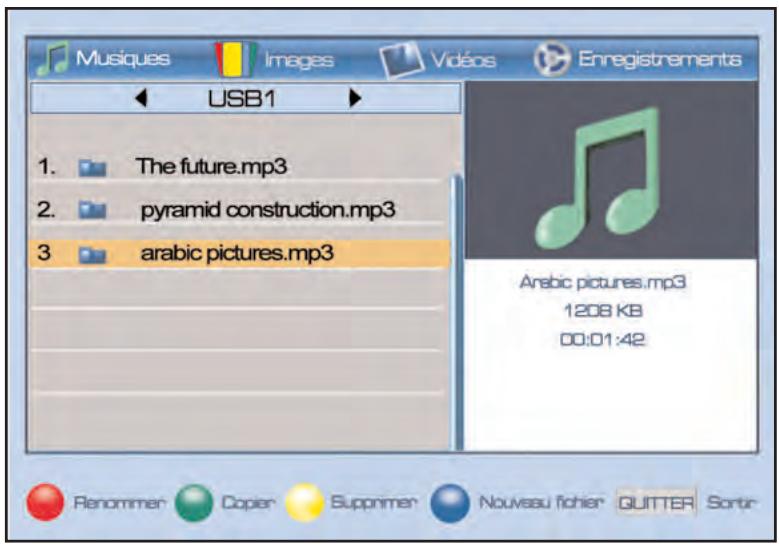

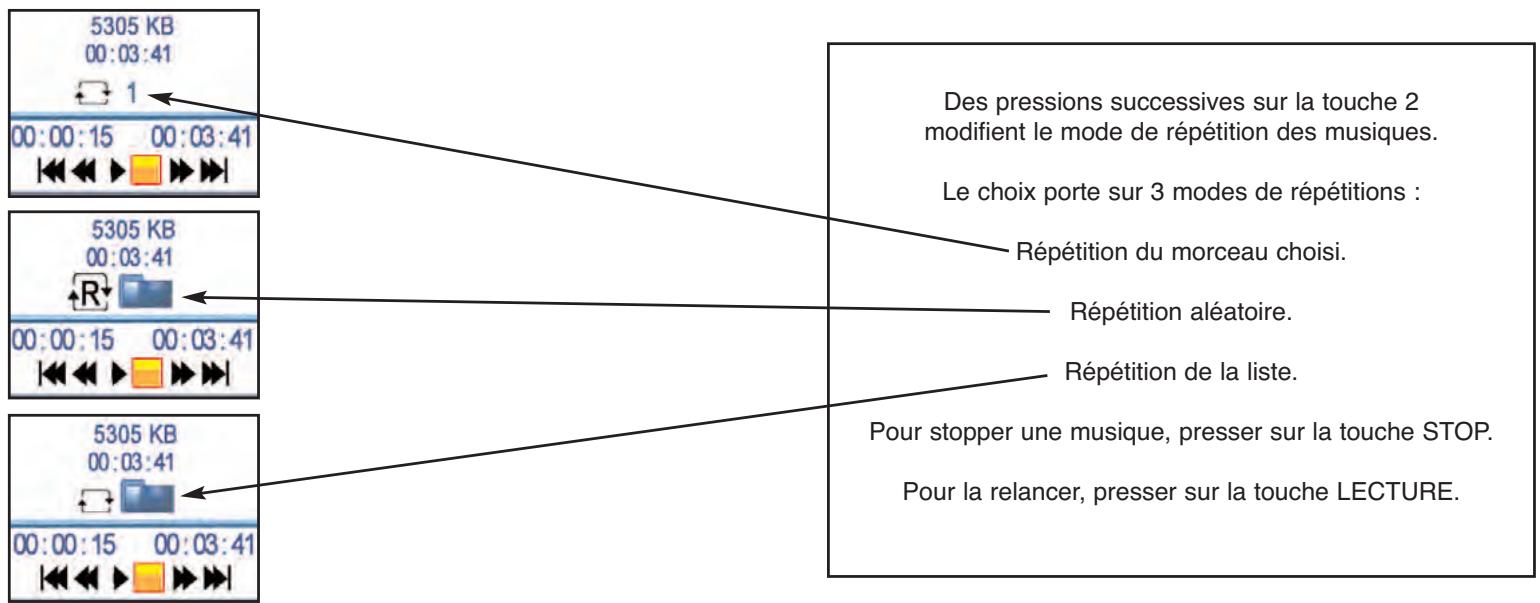

• Page 26 : supprimer un enregistrement, mode musiques, créé une liste de musiques favorites

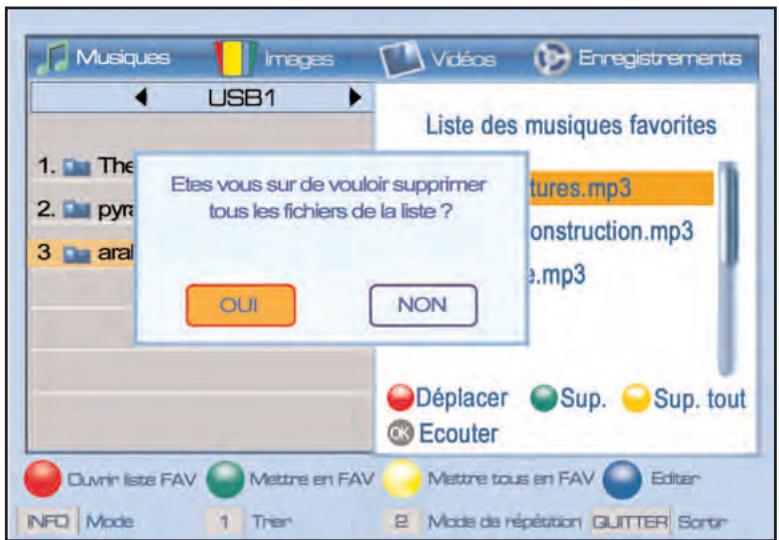

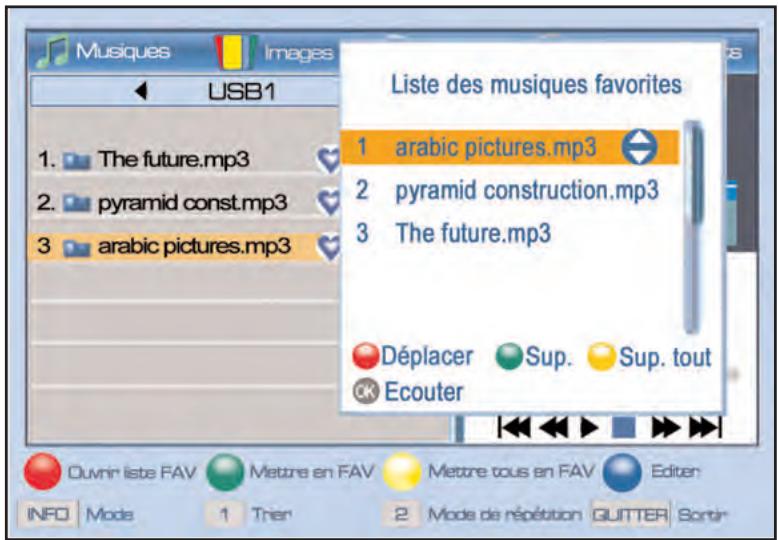

• Page 27 : déplacer les musiques dans la liste, supprimer une ou toutes les musiques dans la liste, modes de répétions

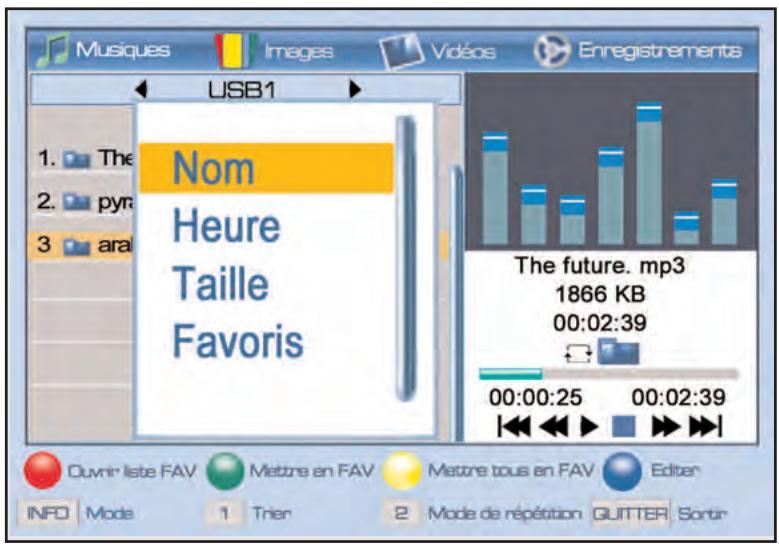

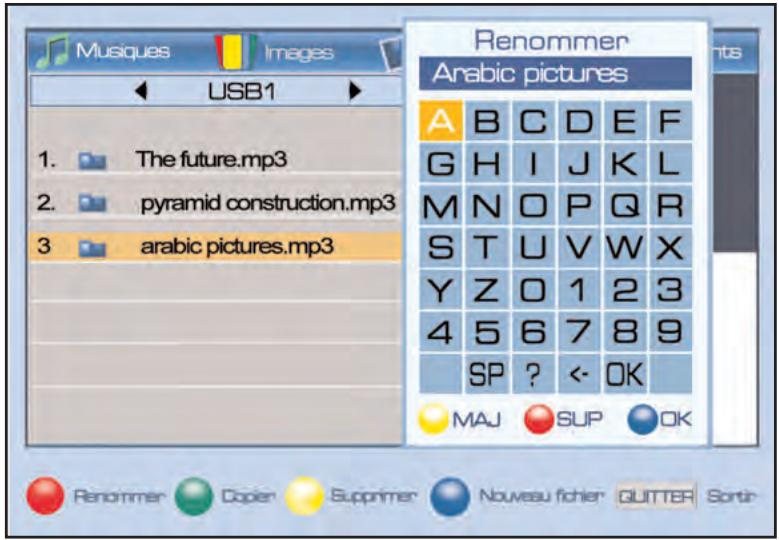

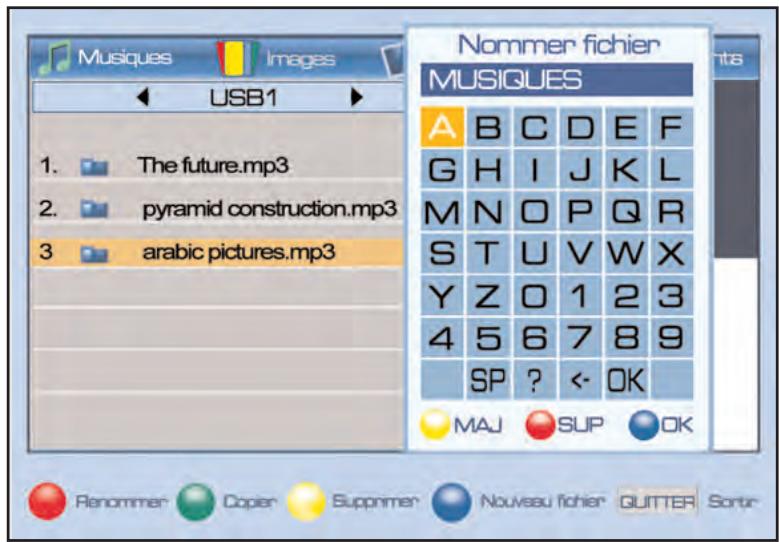

• Page 28 : trier les musiques, éditer les musiques, renomer les musiques

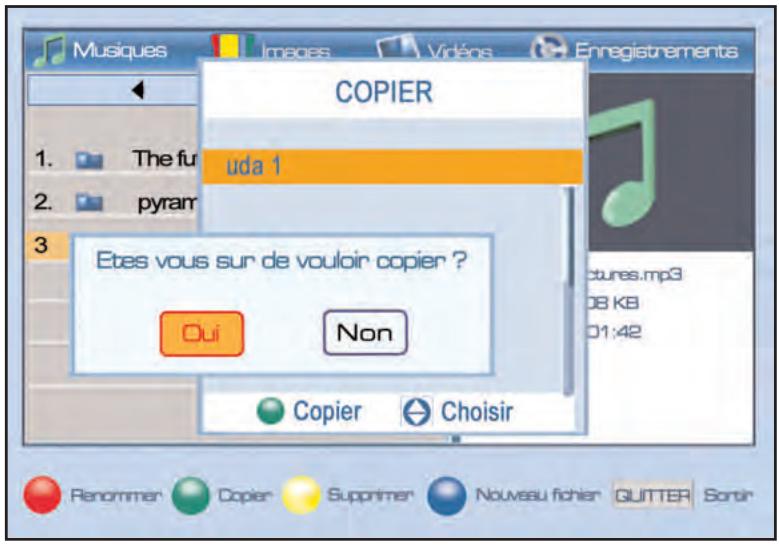

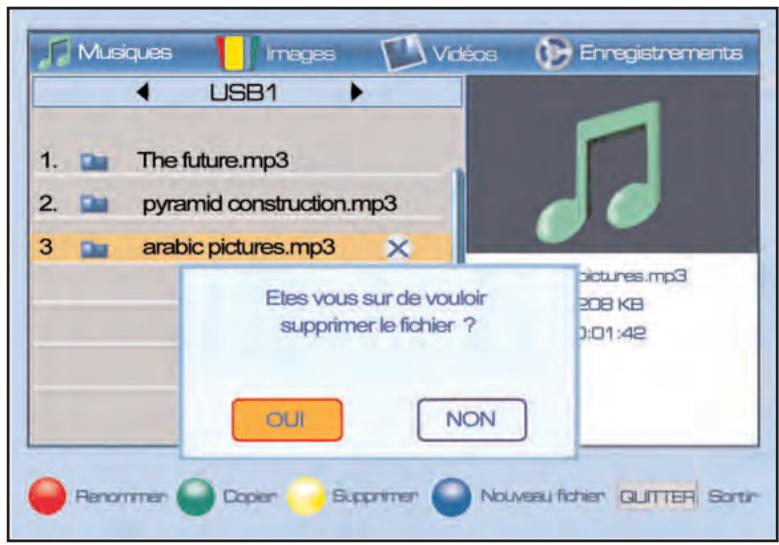

• Page 29 : copier une musique dans un autre fichier, supprimer une musique, créer et dénommer un nouveau fichier

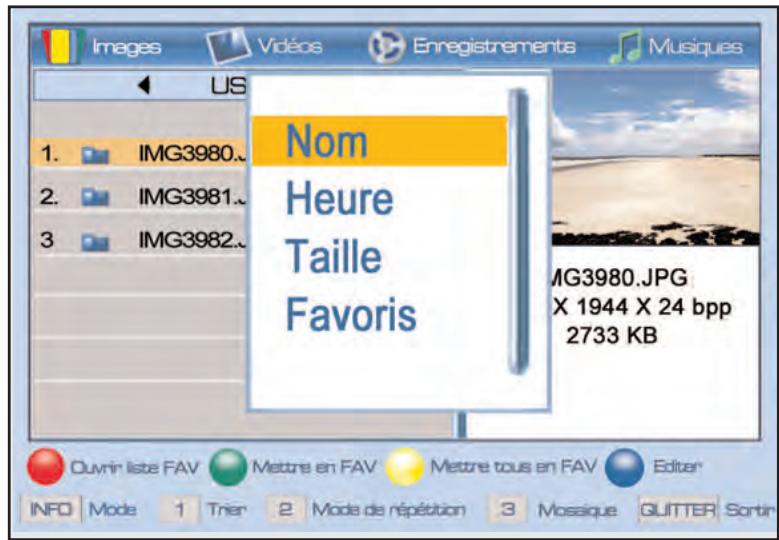

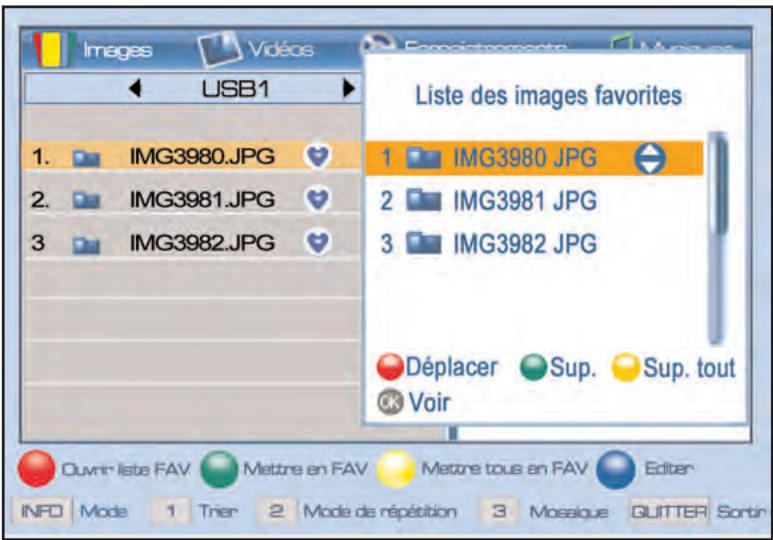

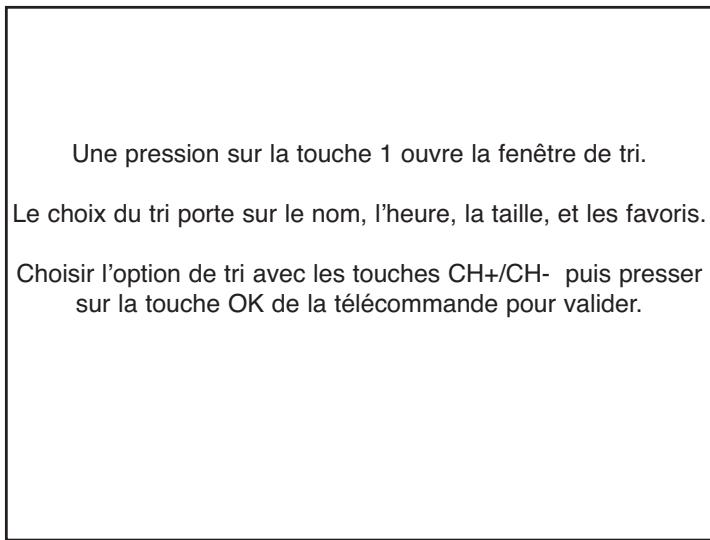

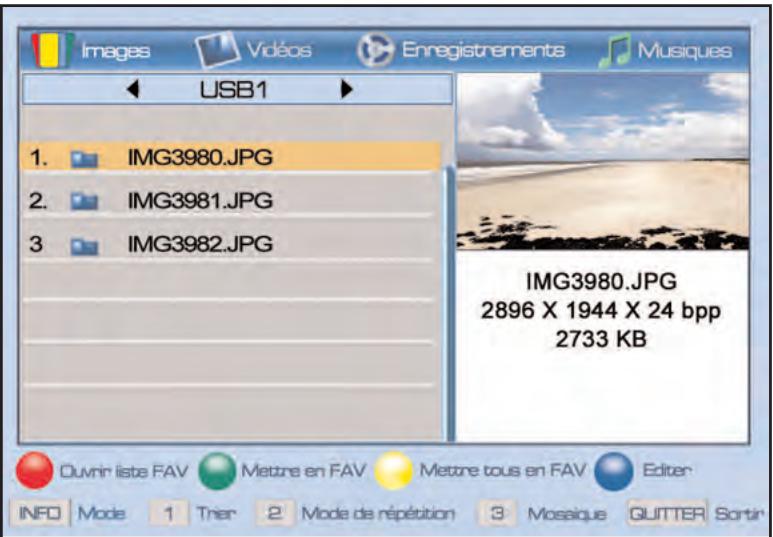

• Page 30 : mode image, creator une liste d/images favorites, déplacer les images dans la liste

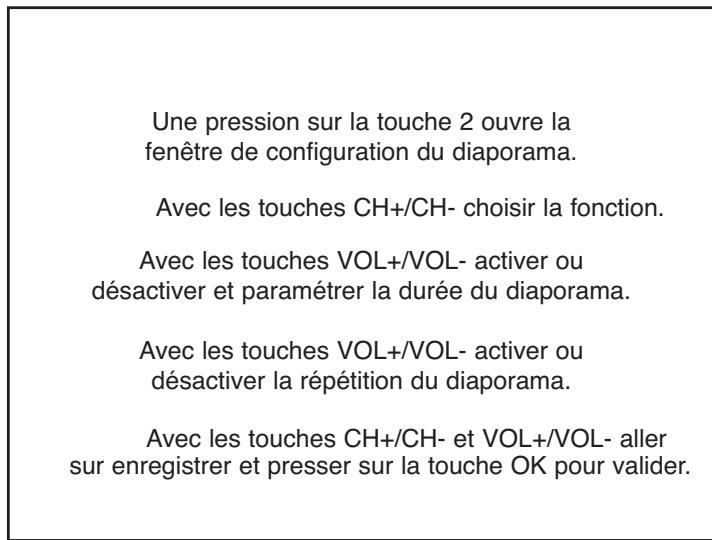

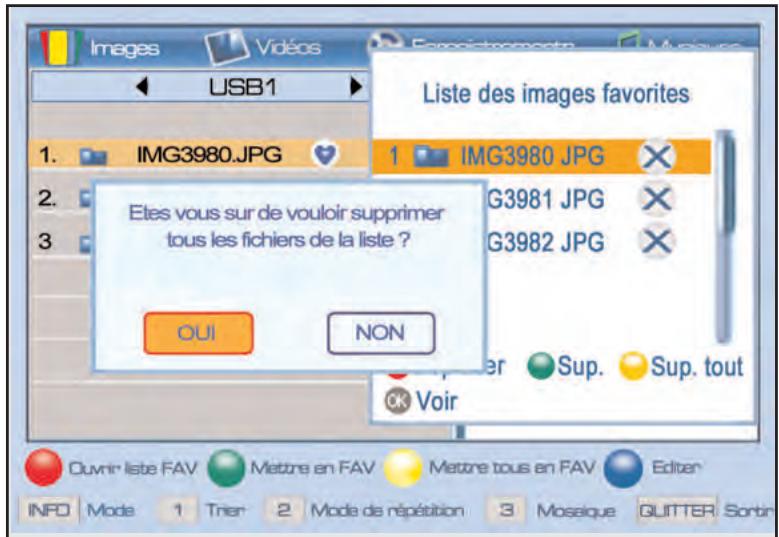

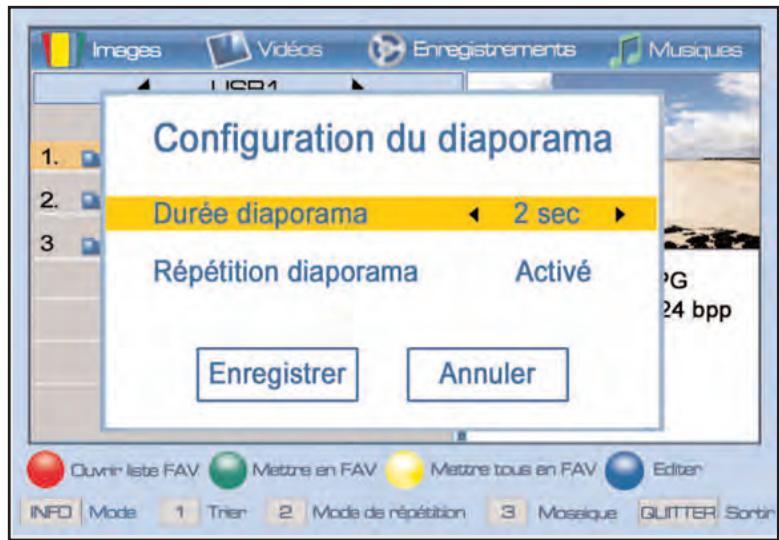

• Page 31 : supprimer une ou toutes les images de la liste, configuration du diaporama, trier les images

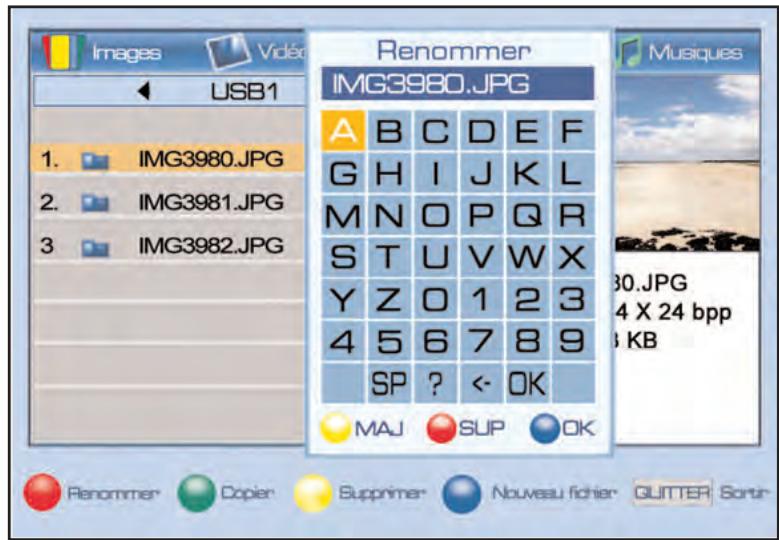

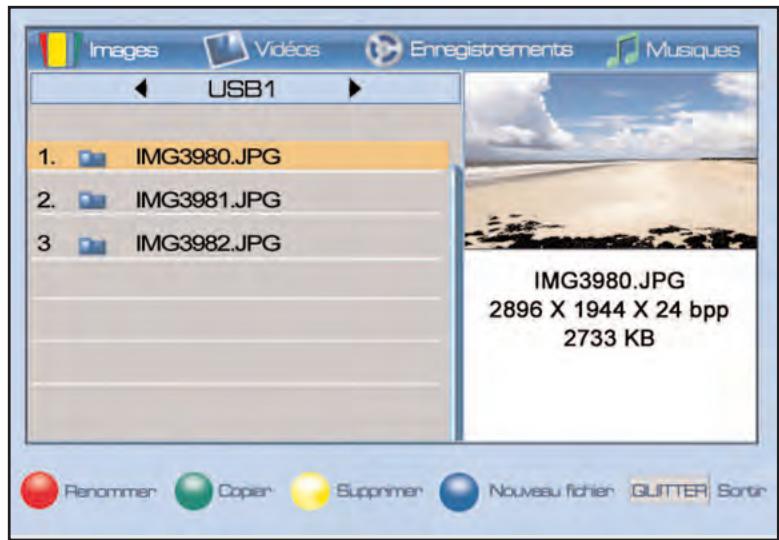

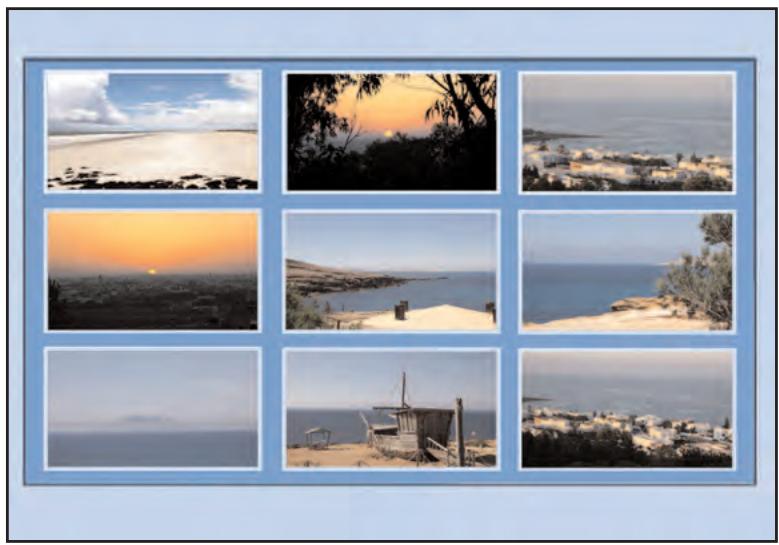

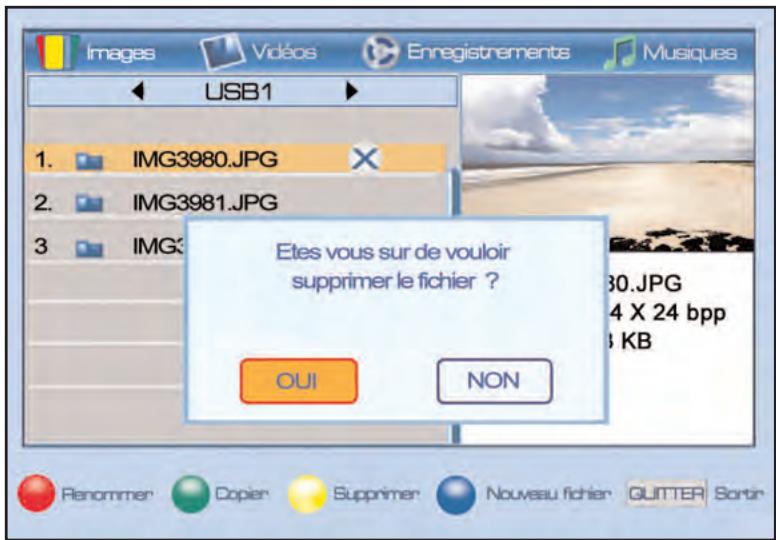

• Page 32 : fonction mosaïque, éditer, renomer une image

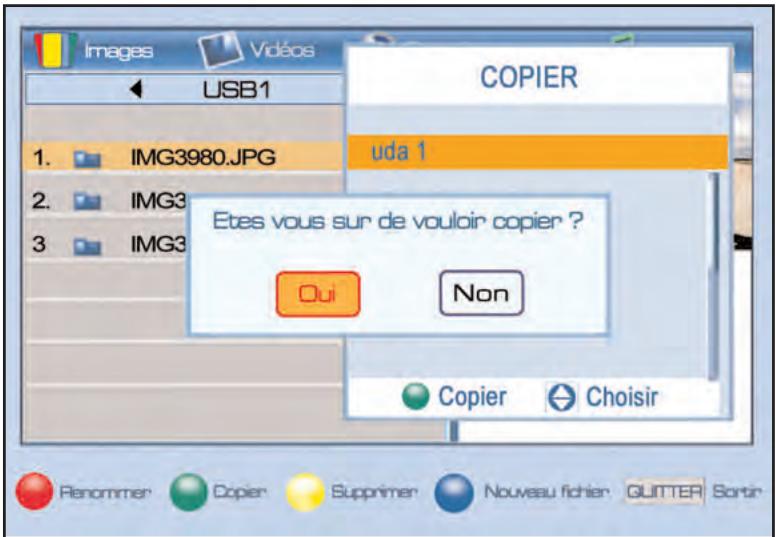

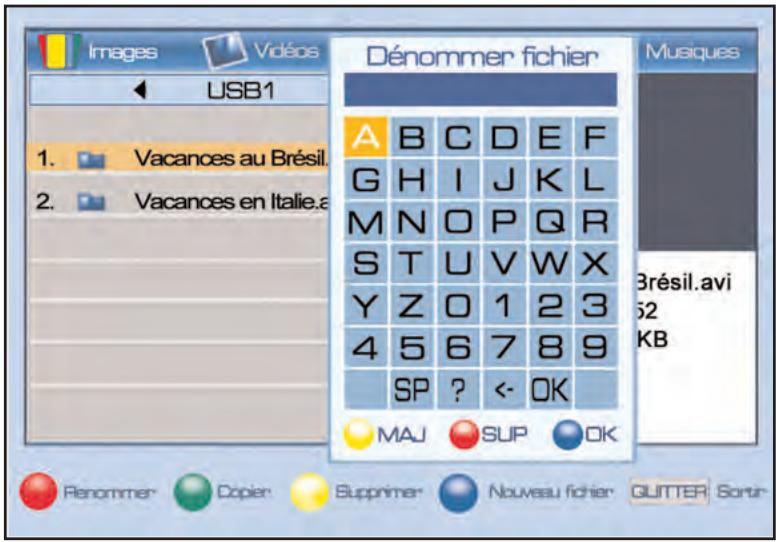

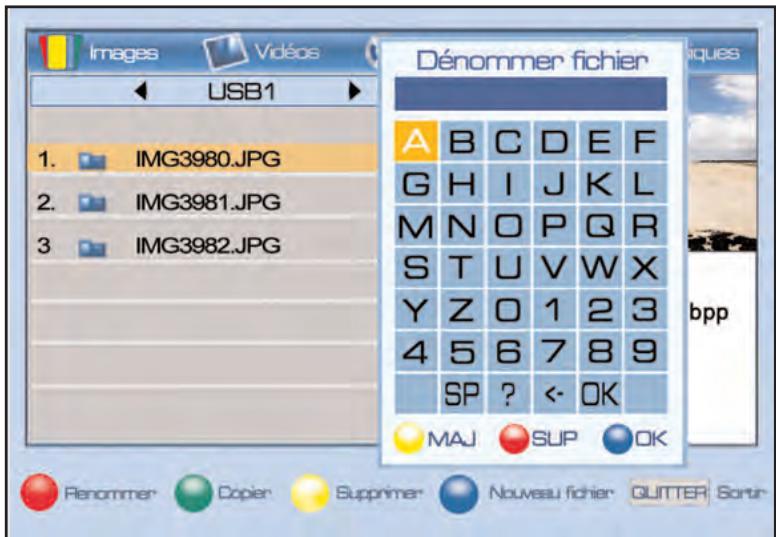

• Page 33 : copier une image, supprimer une image, créer et dénommer un nouveau fjichier

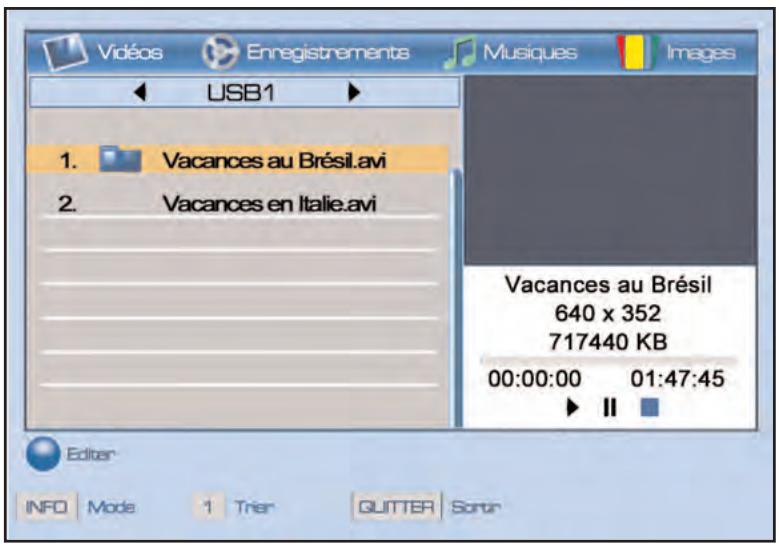

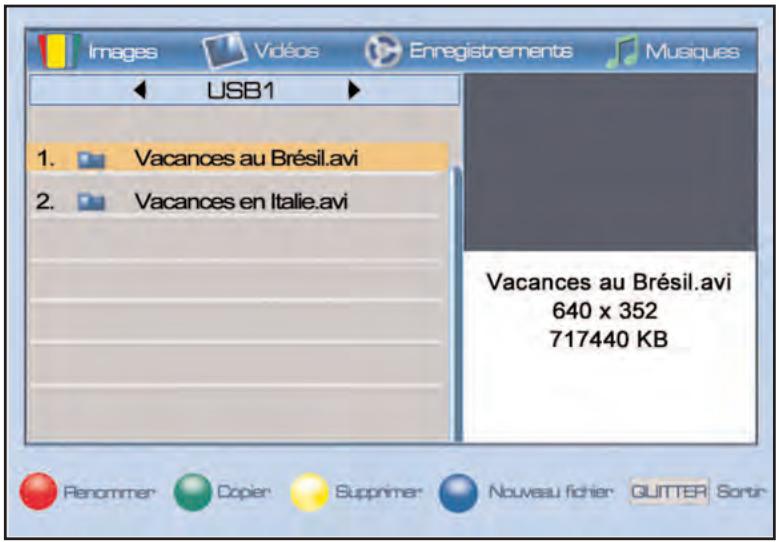

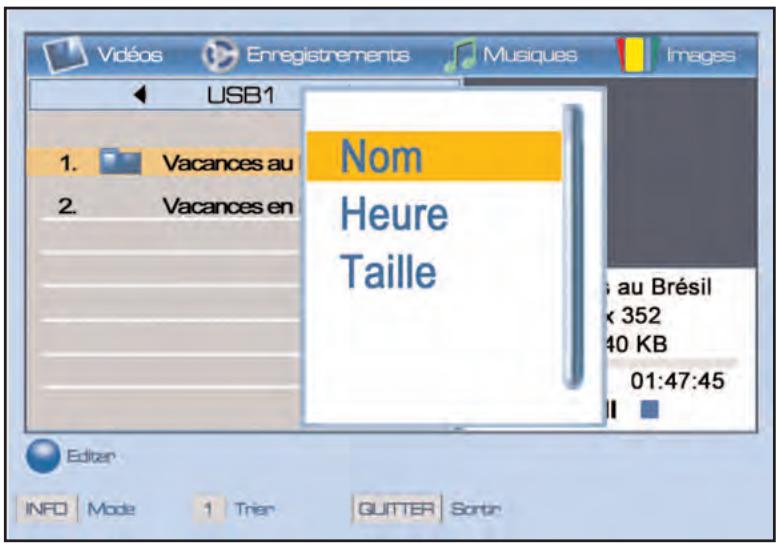

• Page 34 : mode video, trier les videos, éditer les vidés

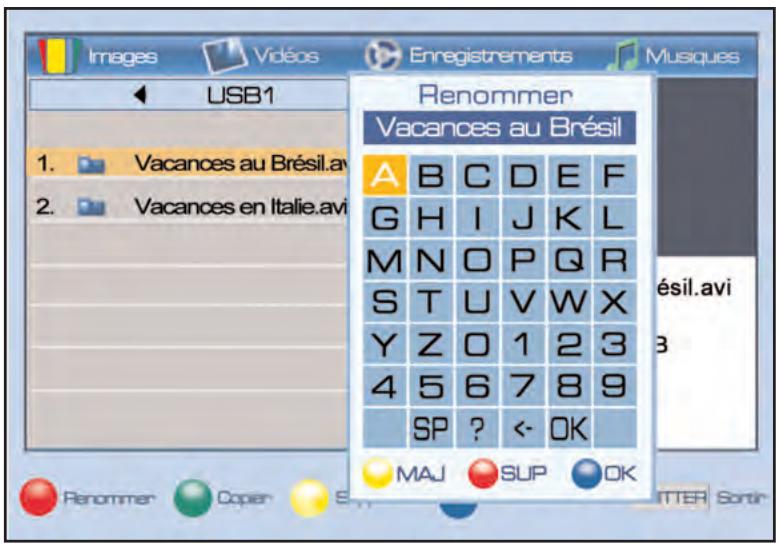

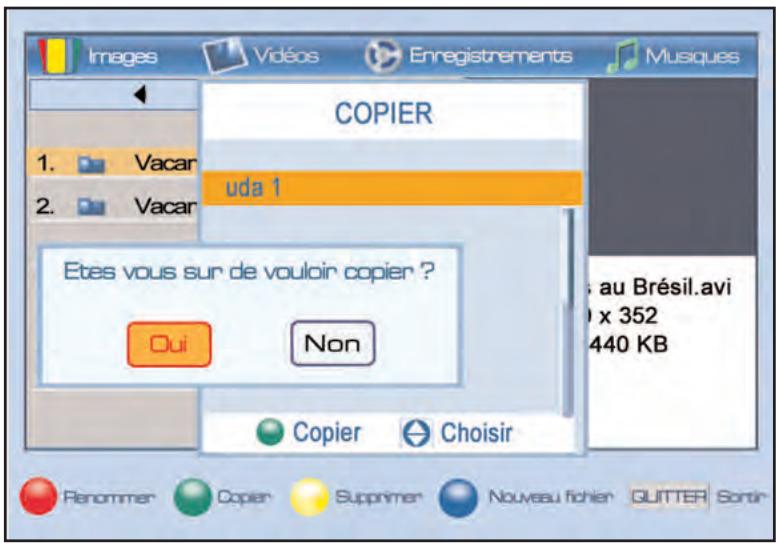

• Page 35 : renommer une video, supprimer une video, copier une video, creator et dénommer un nouveau filchier

GUID DES PROGRAMMES (EPG)

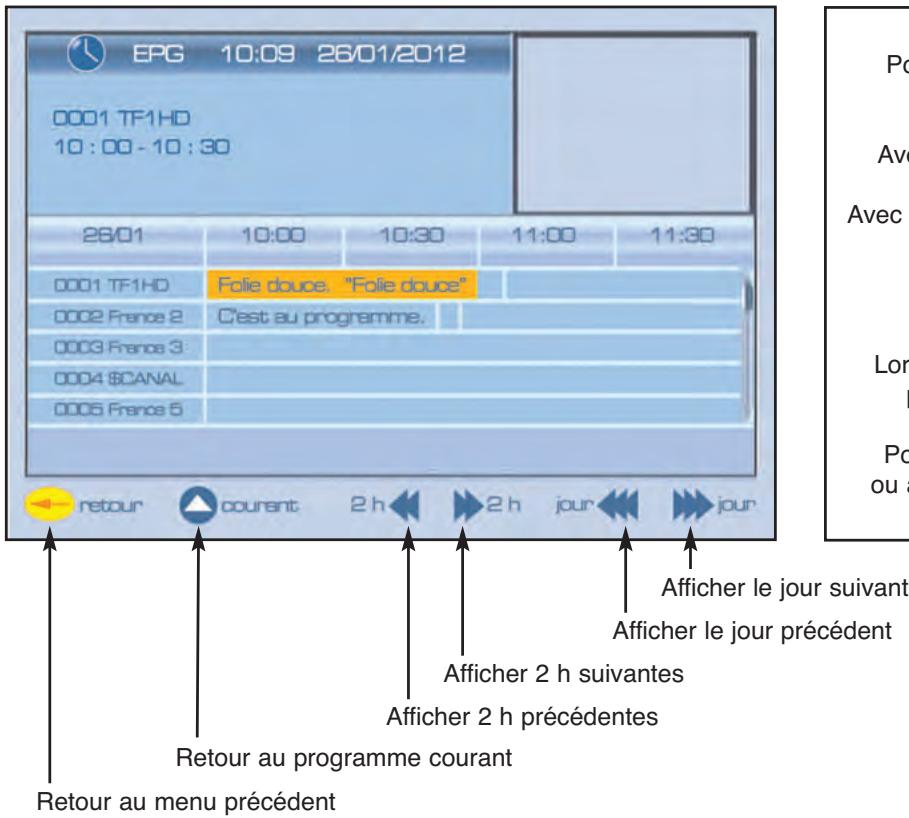

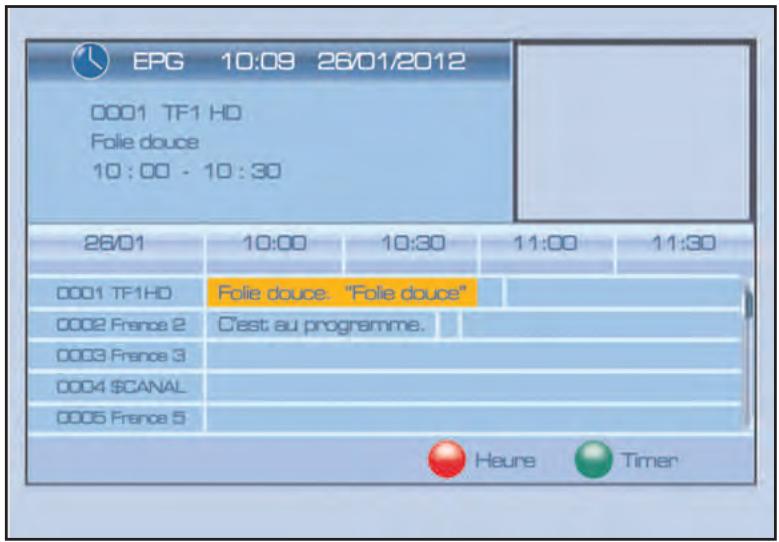

• Page 36 : utiliser le guide,utilisation rapide,la fonction TIMESHIFT

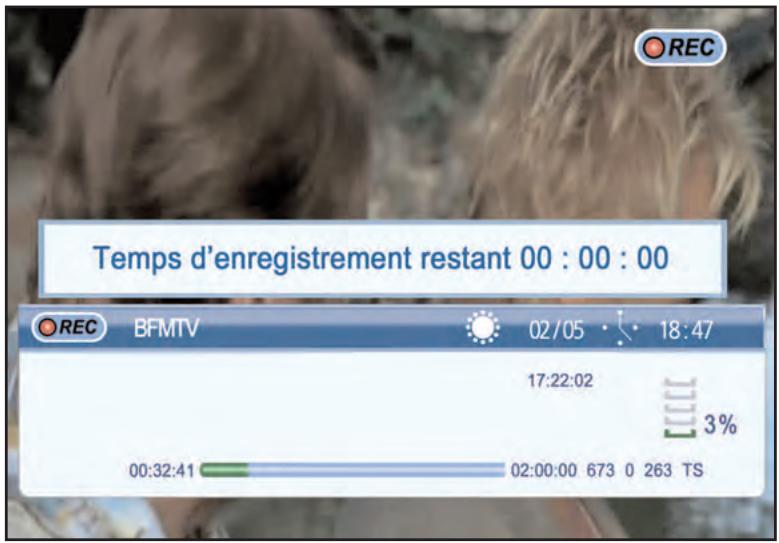

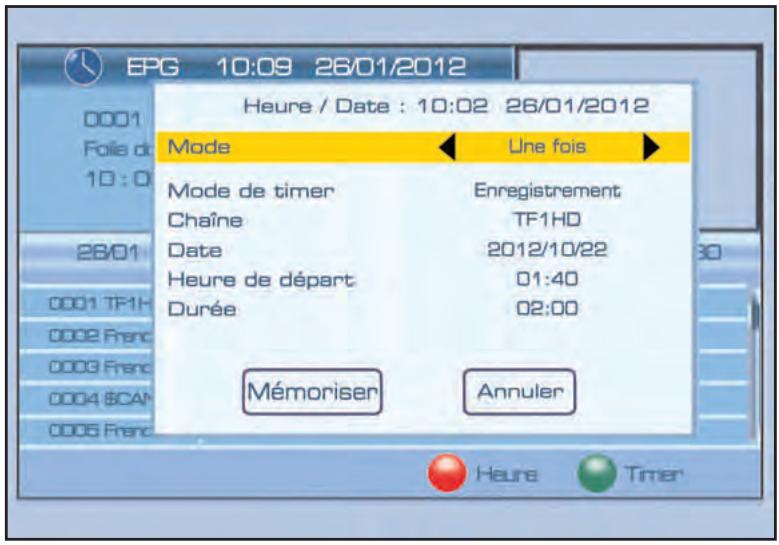

• Page 37 : enregistrer via l'EPG, enregistrer un programme en cours, informations sur l'enregistrement

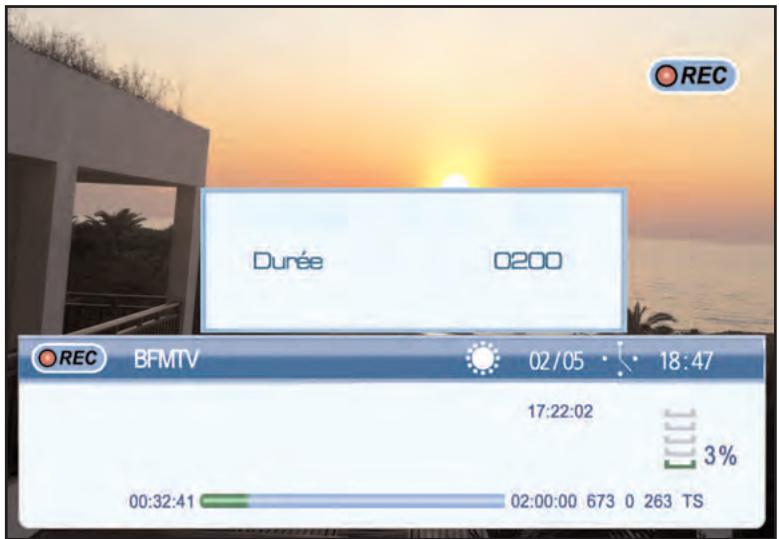

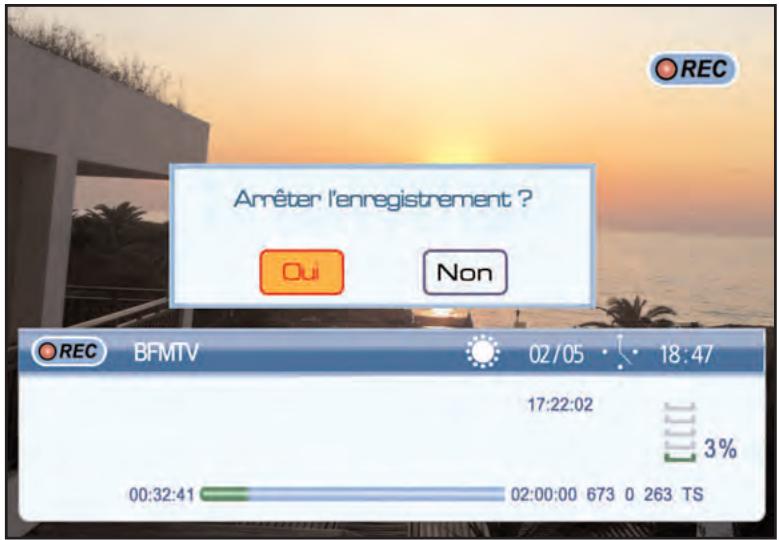

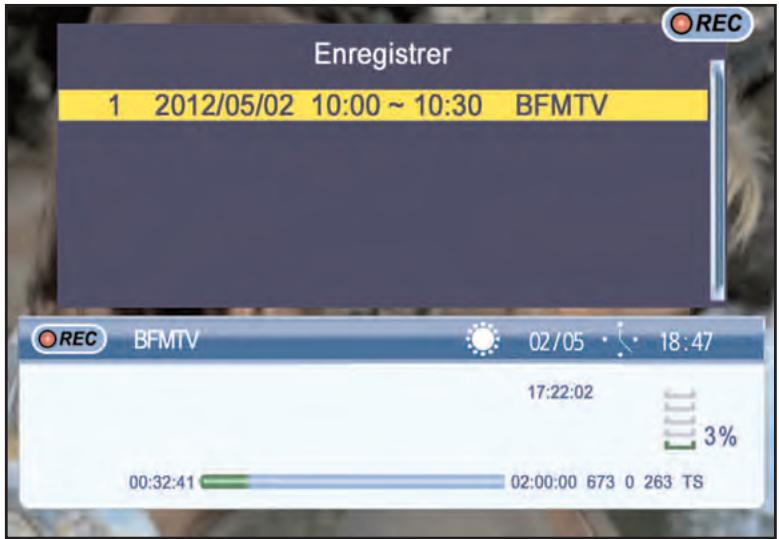

• Page 38 : gérer la durée d'un enregistrement, stopper un enregistrement, le bandeau d'information

JEUX : Page 39 :iaux Othello et Sudo

AUTRES FONCTIONS

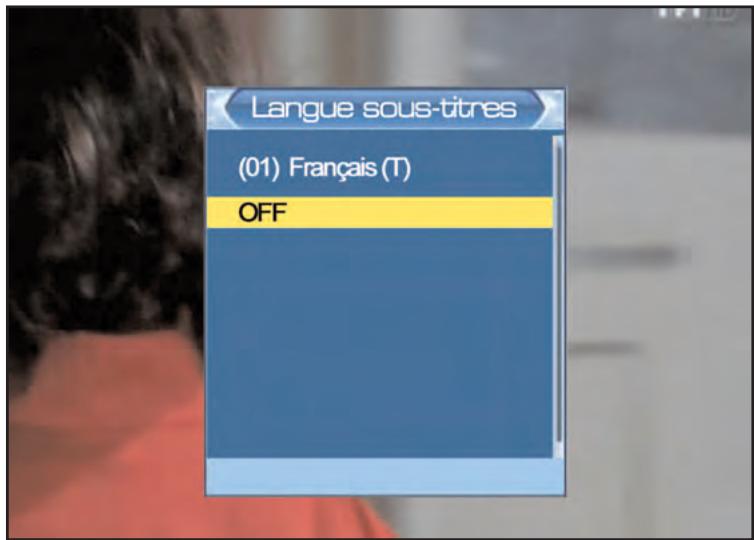

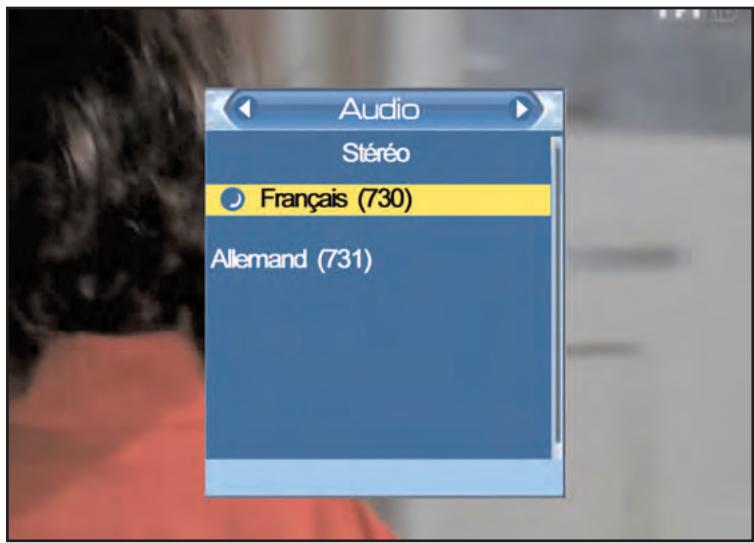

• Page 39 : menu langues audio, menu sous-titres

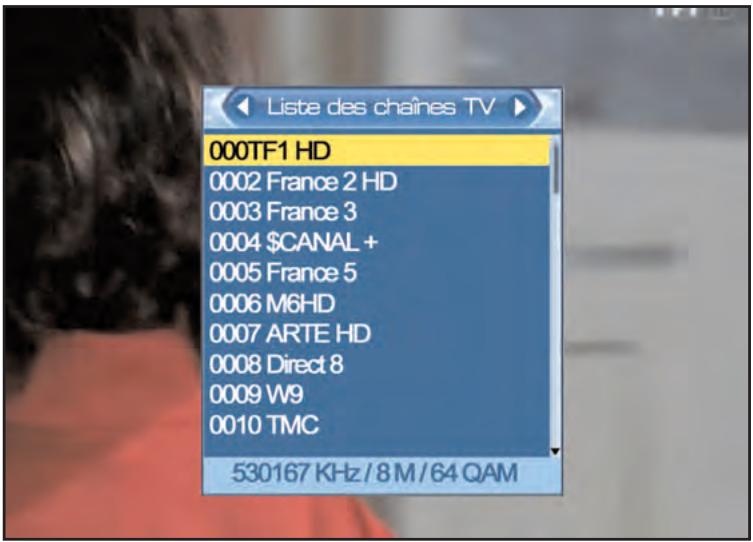

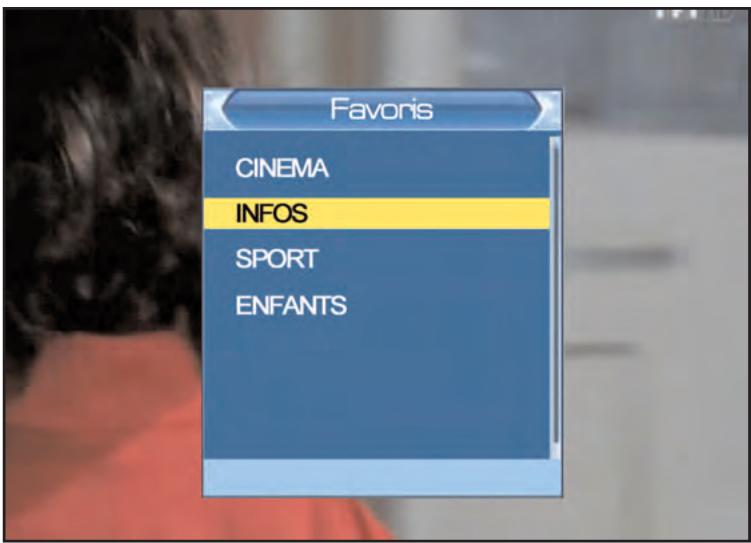

• Page 40 : menu liste de chaînes via la touche OK, menu liste des+favoris, menu volume son

CHARACTERISTIQUES TECHNIQUES

(NB : la conception et les caractéristiques de l'adaptateur peuvent être modifiées sans avis préalable)

• Page 41 : caractéristiques techniques

ENVIRONNEMENT

• Page 42 : protection de l'environnement et mise au rebut

Principales fonctionnalités

• Capacité de 1000 chaînes
• Haute définition
• Fonction USB
• PVR ready
• Timeshift
• Son stéreo (Dolby si diffusé par l'opérateur)
• 1 prise péritélévision (TV ou DVD)
• 1 prise S/PDIF audio numérique
• 1 prise audio analogue
• 1 pristine HDMI
• 1 port USB pour raccordement d'une unité externe 500 mA max (disque dur ou clé USB)
• 1 prise d'entrée antennae (IEC femelle, avec la possibilité d'alimenter une antennne interieure)
• 1 prise de sortie antenne (IEC mâle)
• Affichage des menus sur l'écran du téléviseur
• Menu info, réglages antenne, barres de niveau et qualité du signal
• Timer (Horloge) de réveil
• Timer (Horloge) pour programmation d'enregistrements (8 événements)
• Mise en veille automatique
• Transparency au télétexte
• Guide électronique des programmes (EPG)
• Menu Gestion des enregistements
• Menu Lecteur Multimédia
• Classement logique des chaînes (LCN)

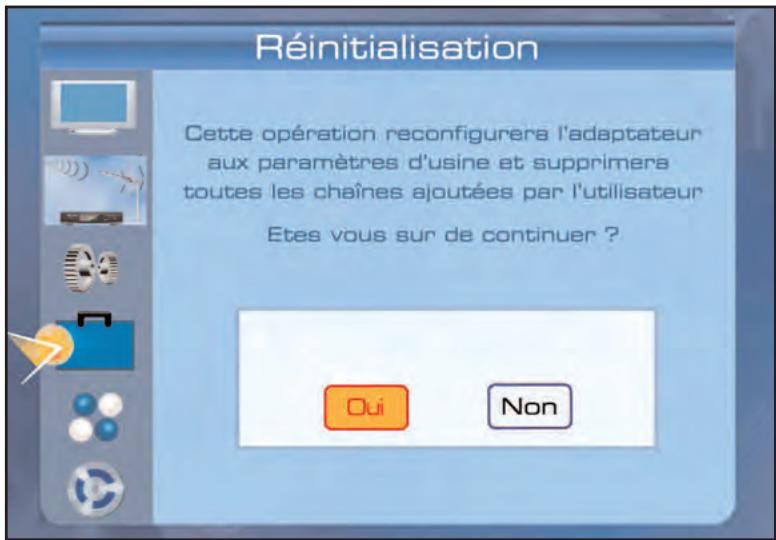

• Fonction retard aux paramètres d'usine (réinitialisation)
• Programmes favors (8 listes)
  * Code parental, protection enfants, verrouillage des chaînes, verrouillage du menu (Installation, Edition des chaînes)
• Alimentation : 220-240 V / 50-60 Hz / 6 W max
• Alimentation en mode veille : < 1 Watt
• Dimensions : 171 X 110 X 39 mm
• Poids net : 0,5 kg

Cher client,

meri d'avoir choisi I'adaptateur numérique terrestre SERVIMAT TNT65HDU qui a ete tudié et fabriqu pour repondre aux standards de qualite les plus elevés. Si voire antenn est inadaptee ou usagée, il est conseilde faire apel a un spécialiste pour une verification.

Le TNT65HDU est un adaptateur TNT Haute Definition qui est doté d'un port USB ce qui permet à l'utilisateur d'enregistrer, gérer, regarder, écouter ses programmes, films, musiques préféres.

Pour cela il suffit de connecter une unité externe non fournie (clé USB ou disque dur) sur le port USB, presser sur la touche D.D de la télécommande pour enregistrer un programme en cours ou programmer un enregistrement via la touche TIMER de la télécommande.

CONSIGNES DE SECURITE A LIRE ATTENTIVEMENT AVANT L'INSTALLATION

En cas d'absence prolongée :

Débrancher l'adaptateur numérique terrestre de la prise de courant.

Déconnecter l'antenne de l'adaptateur.

Sortir les piles de la télécommande.

En cas d'orage :

Débrancher l'adaptateur de la prise de courant.

Déconnecter l'antenne de l'adaptateur.

Dans tous les cas :

Brancher l'adaptateur à une prise de courant e |aé} [ ^ et delivrant une tension adaptée (220 volts).

S'assurer que l'adaptateur soit installé dans un endroit bien ventilé, et que les fentes d'aération ne soient pas obstruées par unquelconque objet (napperon, livre, journal, etc).

Si il est installé dans un meuble ou tout autre endroit contigu, laisser un espace autour de l'adaptateur avec une bonne aération.

Ne pas installer l'adaptateur pres ou sur un dispositif ou tout objet dégageant de la chaleur. (cheminée, four, ciusinière etc).

Débrancher l'adaptateur de la prise de courant avant de le nettoyer.

Nettoyer l'adaptateur uniquement avec un chiffon doux et sec sans utiliser de produits liquides ou détergents.

Ne pas installer l'adaptateur dans un endroit humide, ou tout autre lieu où il pourrait etre eclaboussé par des liquides.

En cas de panne ou dysfonctionnement :

Ne pas essayer d'ouvrir ou réparer vous même l'adaptateur (risque d'électrocution).

S'adresser à un professionnel confirmé et spécialisé.

Information concernant la mise en veille de l'adaptateur :

Conformément à la reglementation Européenne, l'adaptateur se mettra automatiquement en veille après quatre heures si aucune de ses fonctions n'a été activée.

NB : une simple pression sur une touche de la télécommande annule la programmation de la mise en veille.

NB : cette fonctionnalité peut être activée ou désactivée via les menus Configuration Système et Veille automatique.

NB : en cas de veille, la mise en marche de l'adaptateur s'effectue par une pression sur la touche Marche / Arret.

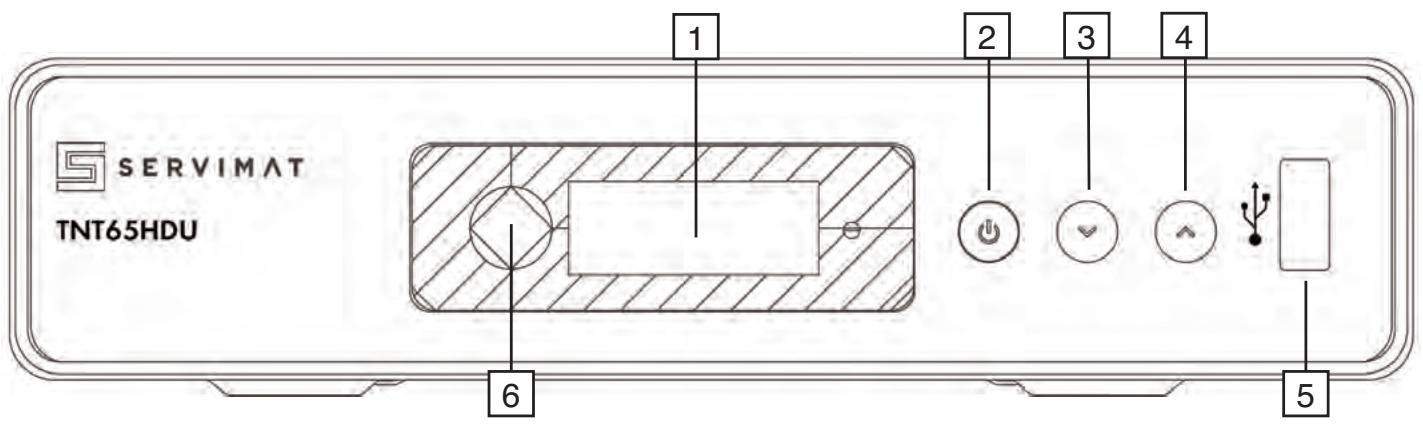

FONCTIONS ET VOYANT DE LA FACE AVANT

1. Afficheur
2. Bouton Marche - Veille
3. Sélection des chaînes vers le bas
4. Sélection des chaînes vers le haut
5. Port USB
6. Capteur Infra Rouge

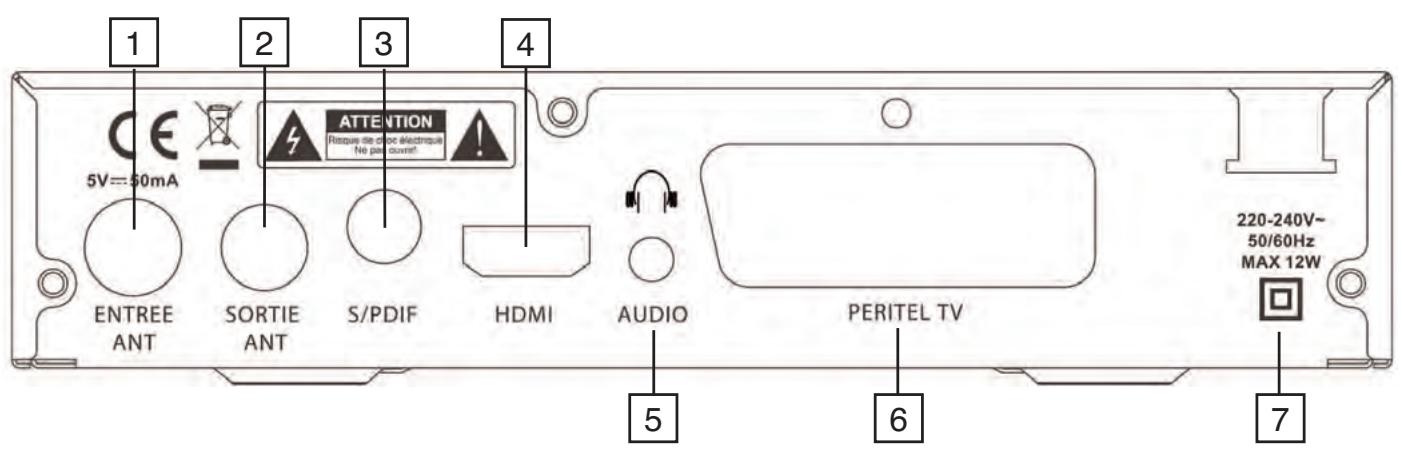

FONCTIONS ET RACCORDEMENTS DU PANNEAU ARRIERE

1. Entrée antennae
2. Sortie antenna
3. Prise S/PDIF
4. Prise HDMI
5. Prise audio
6. Prise péritel
7. Cordon secteur

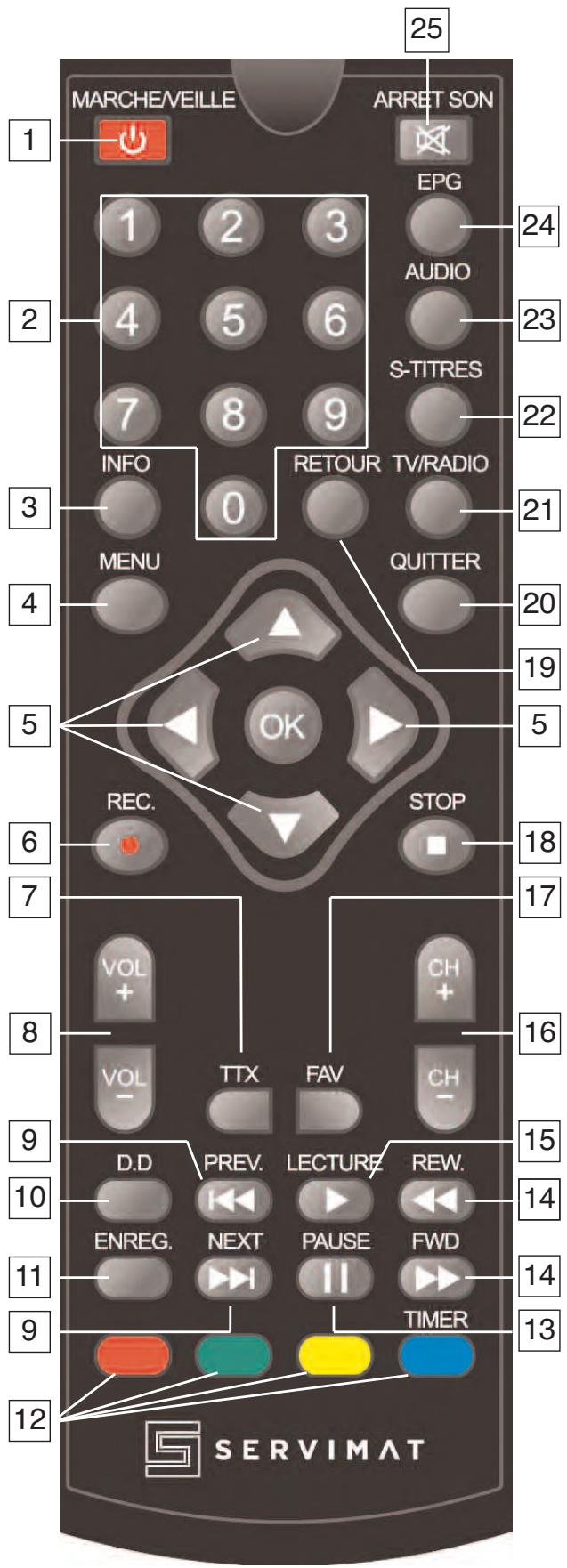

LA TELECOMMANDE ET SES FONCTIONS

TOUCHE OK :

en mode menu : confirmier les choix, mémoriser.

en mode vision : afficher la liste des chaînes.

1. Marche ou Veille.

2.1 à 9 : touches alpha numériques :
a) en mode vision, selection directe des chaînes (ex : 1 + 9 = 19).
b) en mode menu, modifier des paramètres.

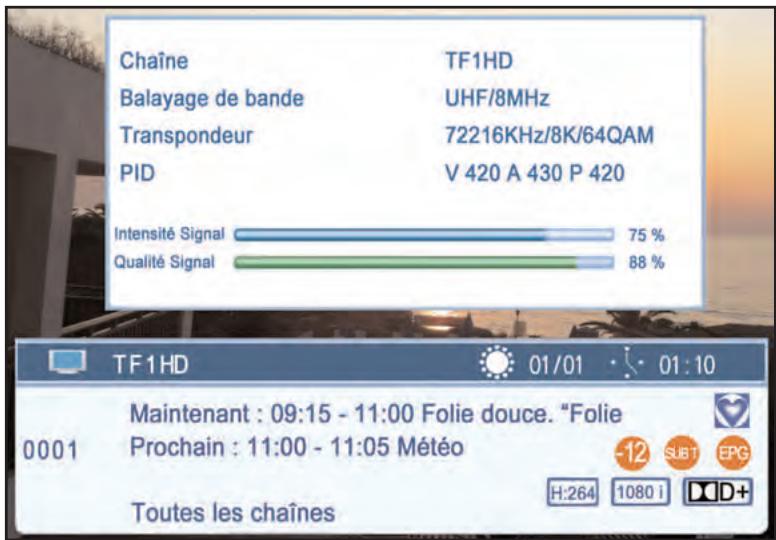

1. INFO :
   a) par une pression affiche les informations sur la chaine en cours.
   b) par une double pression affiche le niveau et la qualité du signal.
2. MENU : ouverture du menu principal ou retour au menu précédent.
   5.BLOC FLECHES：
   a) en mode menu : naviguer latéralement et verticalément.
   b) en mode menu : modifier des paramètres.
   c) en mode liste : défilament vertical des chaînes.
   d) en mode liste : défilament horizontal des listedes de chaînes.
3. REC.: démarrer l'enregistrement d'un programme en cours.
4. TTX: telétexte.

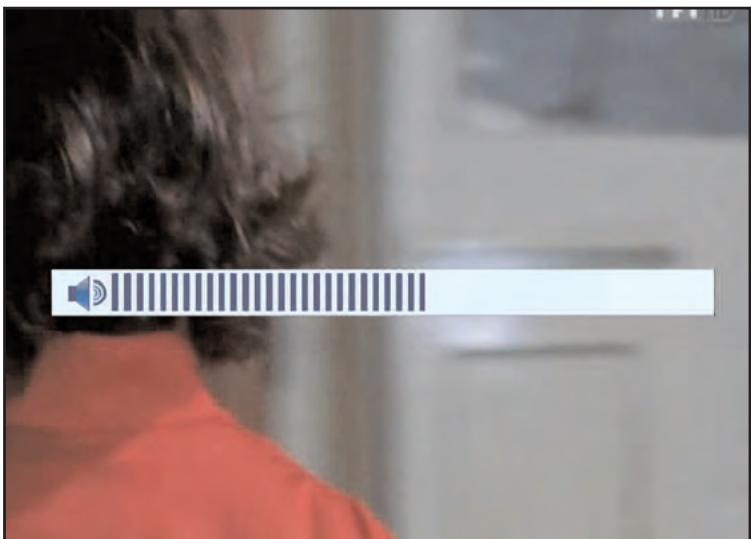

5. VOL + / VOL - : augmente ou diminue le volume du son.
6. PREV - NEXT : en mode lecture, défilament rapide en avant et en arrêt par saut de 30 secondes.
7. D.D: ouvre le menu Lecteur multimédia pour voir ou écouter les fichiers en MP3, JPEG, mémorisés dans l'unité externe (disque dur ou clé usb).
8. ENREG.: ouvre le menu des enregistrements effectués.
9. Touches de couleur actives dans les sous menus et le télétexte.
10. Touche bleue TIMER : ouvre le menu gestionnaire des enregistements.
11. PAUSE: arrêt sur image, pause en mode lecture, activation du Timeshift.
12. Avance et retour rapide en mode lecture.
13. LECTURE : lecture des enregistements ou fichiers contenus dans l'unité externe.
14. CH + / CH : sélection des chaînes vers le haut ou le bas.
15. FAV: affiche la liste des groupes de chaînes favorites.
16. STOP:
    a) par une pression stoppe un enregistrement.
    b) par 2 pressions ouvre une fenêtre pour annuler un enregistrement.
17. RETOUR: retard sur le chaîne précédement regardée.
18. QITTER: quitter une fonction ou un menu.
19. TV/RADIO : passer du mode TV au mode radio et inversement.
20. S-TITRES: affiche les sous-titres lorsque l'opérateur les diffuse.
    23.AUDIO：
    affiche le mode audio en cours et les modes audio disponibles.
    (gauche, droite, mono, ou stéreo).
    (ill peut être changé avec les touches VOL+/VOL-, CH+/CH- et OK).
21. EPG: guide d'informations sur les programmes.
22. ARRET SON: coupe ou rétablit le son.

S'assurer que les piles sont bien positionnées dans leur logement en respectant le sens des polarités.

(conformément au sens d'introduction indiqué)

2 piles AAA - 1,5 v

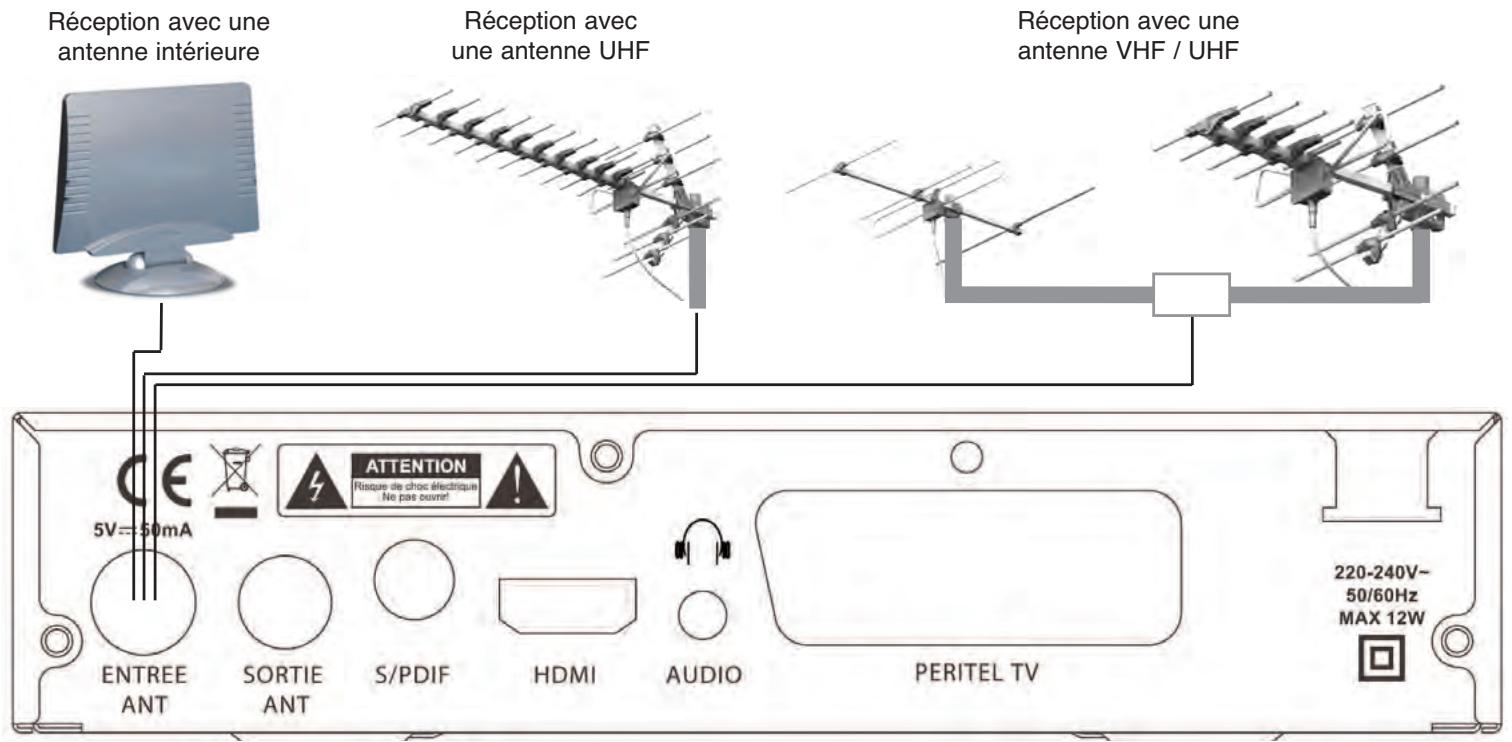

RACCORDEMENTS A L'ANTENNE ET AUX PERIPHERIQUES

ATTENTION : effectuer tous les raccordements d'antenne et audio-video avant de mettre les apparciils sous tension.

L'antenna de reception ainsi que les cables de raccordement et les accessoires utilisés doivent être en bon et de fonctionnement, conformes aux normes en vigueur, et adaptés aux fréquences émises par les émetteurs de cette région.

En cas de doute, il est conseilé de faire appel à un spécialiste pour vérifier l'antenne.

Elle peut être parfaitement pointée et polarisée vers l'émetteur grâce aux barres de niveau et qualité signal. (voir page 10).

Raccordements d'antenne :

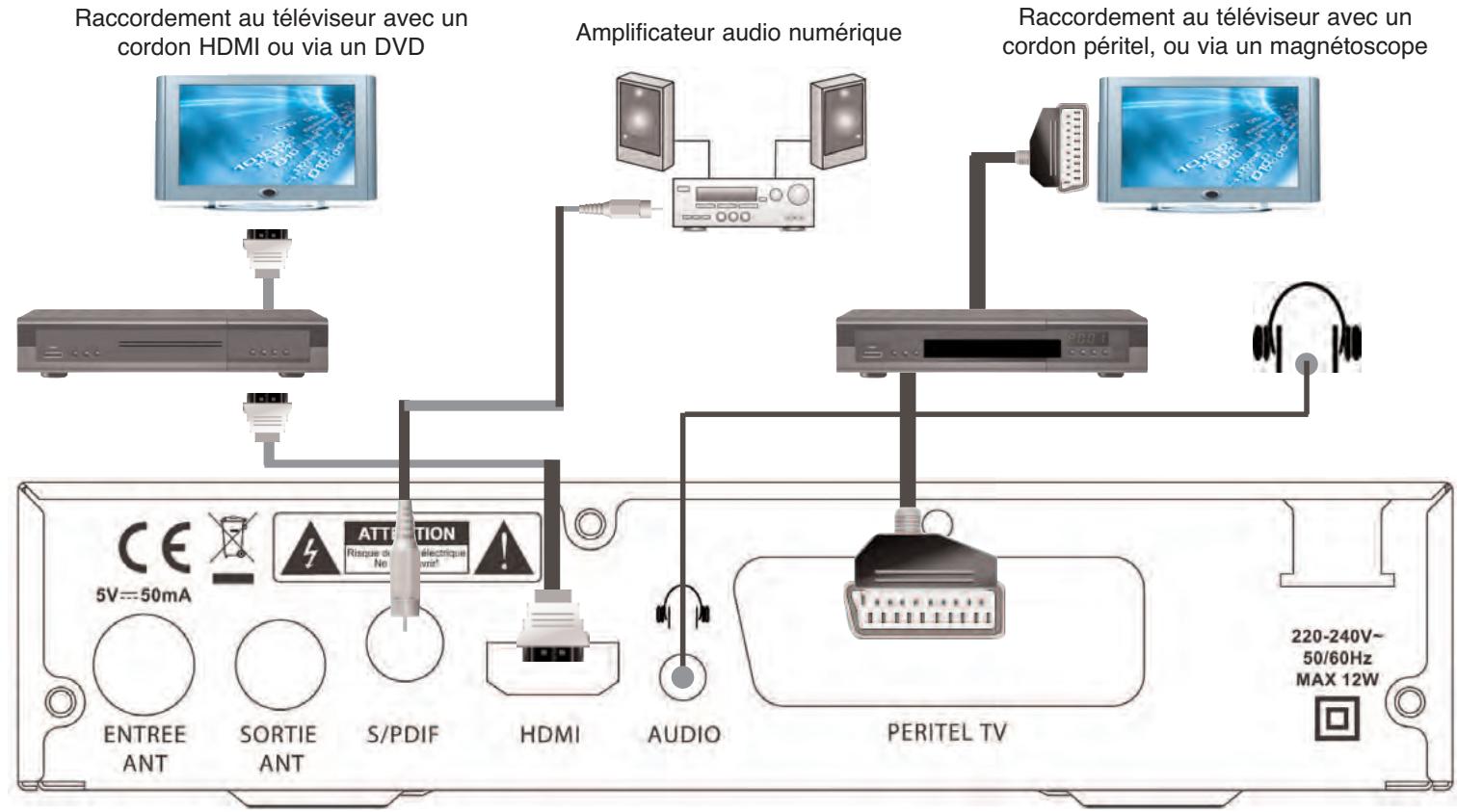

Raccordements audio-video :

Raccorder l'adaptateur au téléviseur avec un cordon péritélévision ou un cordon HDMI.

Raccorder l'amplificateur audio numérique à la prise S/PDIF.

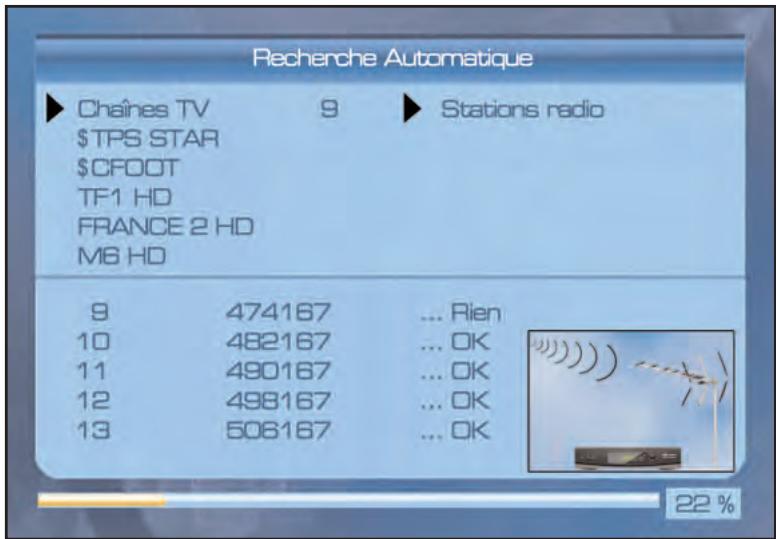

PREMIERE MISE EN SERVICE, INSTALLATION RAPIDE

Après avoir correctement raccordé l'antenne et les périphériques,

brancher l'adaptateur à la prise de courant et presser la touche Marche.

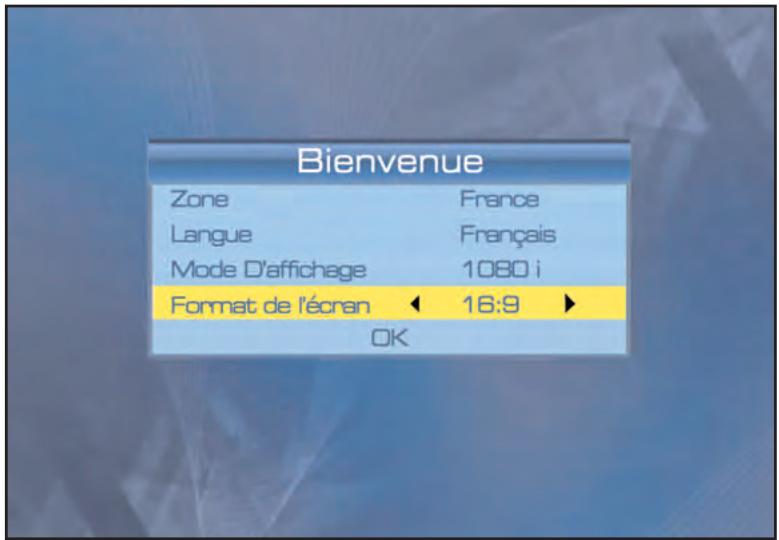

L'écran affiche le menu Bienvenue

Avec les touches CH+/CH- et VOL+/VOL- sélectionner les fonctions et modifier les paramètres, puis aller sur OK avec la touche CH- et presser sur la touche OK de la télécommande pour démarrer la recherche des chaînes.

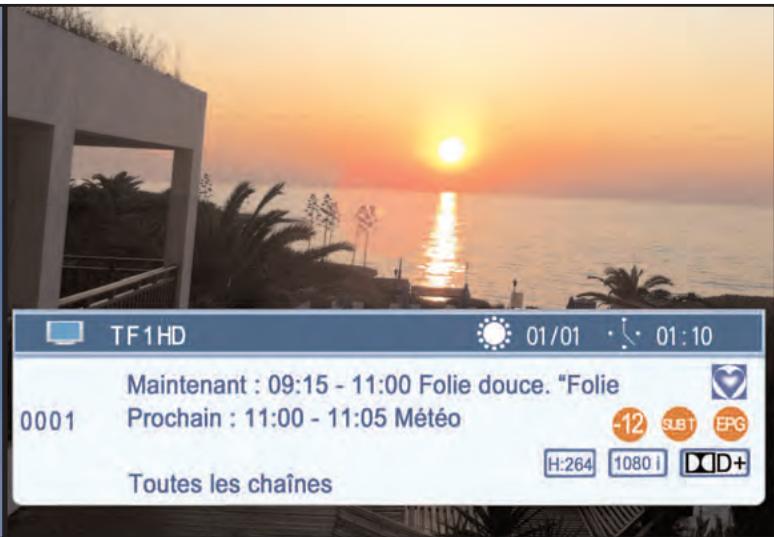

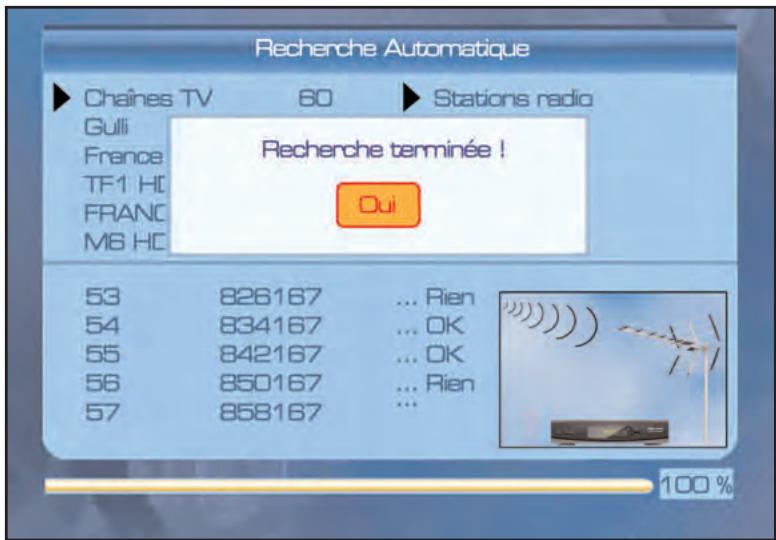

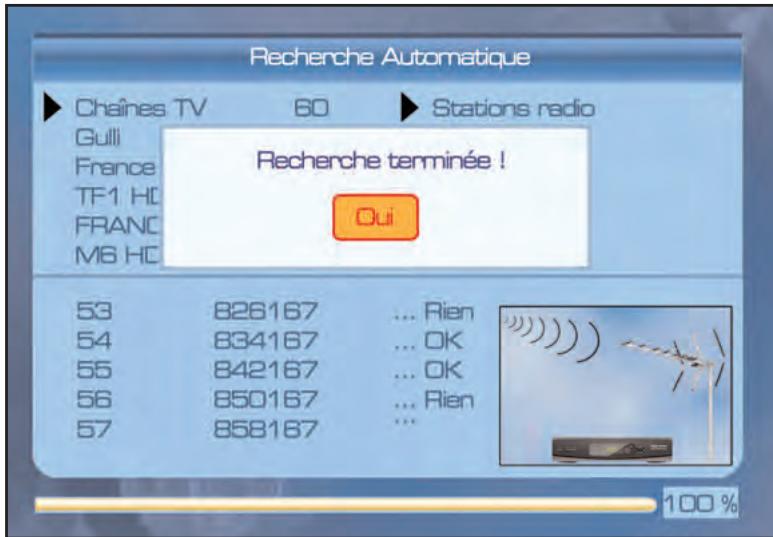

LA RECHERCHE S'EFFECTUE ET DURE QUELQUES SECONDES.

Une fois la recherche terminée, l'écran de votre téléviseur affiche une fenêtre signalant la fin de la recherche.

Presser sur la touche OK de la télécommande pour confirmer la fin de la recherche.

L'écran affiche la première chaîne de la liste des chaînes TV.

Vous pouvez maintainant utiliser votre adaptateur Servimat TNT65HDU, appréciencer son exceptionnelle qualité d'image numérique en haute définition, et exploiter toutes ses nombreuses fonctionnalités.

INSTALLATION

Presser sur la touche MENU de la télécommande puis avec les touches CH+/CH-positionner la flèche sur l'icone Installation.

INSTALLATION (recherche automatique)

Avec les touches

VOL+/VOL- et CH+/CH- de la télécommande aller sur Recherche automatique.

Presser sur la touche OK de la télécommande pour ouvrir le menu.

INSTALLATION (recherche automatique, besoin de la recherche)

Avec les touches VOL+/VOL-CHOISIR Non si vous désirez rechercher toutes les chaînes (en clair et codées) ou Oui si vous désirez rechercher uniquement les chaînes en clair.

ATTENTION :

il est conseilé deCHOISIR Non afin de pouvoir visionner les chaînes codées lorsqu'elles sont émises en clair.

INSTALLATION (recherche automatique, démarrer la recherche)

Avec les touches CH+/CH- aller sur Recherche et presser sur la touche OK de la télécommande. Avant que la recherche ne soit lancée, apparait sur l'écran une fenêtre demandant si Oui ou Non vous désirez supprimer toutes les chaînes déjà en mémoire.

Avec les touches VOL+/VOL- besoin Oui ou Non et presser sur la touche OK pour lancer la recherche.

NB: Pour sortir du menu sans modifications : presser sur la touche QITTER.

INSTALLATION (recherche automatique, suppression des chaînes en mémoire)

La recherche dure quelques secondes.

INSTALLATION (recherche automatique, recherche en cours, recherche terminée)

La recherche terminée, presser sur la touche OK de la télécommande pour afficher la 1ere chaîne TV figurant dans la liste.

INSTALLATION (recherche par canal)

Avec les touches CH+/CH- aller sur Recherche par canal et presser sur la touche OK.

INSTALLATION (recherche par canal, paramétrer)

Ce menu permet d'effectuer une recherche des chaînes par canal ou par fréquence.

Avec les touches CH + / CH - sélectionner les fonctions.

Avec les touches VOL+/VOL- modifier les paramètres.

Avec les touches CH+/CH- aller sur recherche puis presser sur la touche OK de la télécommande pour démarrer.

INSTALLATION (LCN)

Avec les touches CH+/CH- positionner la flèche sur l'icone Installation puis avec les touches VOL+/VOL- puis CH+/CH- aller sur LCN et presser sur la touche OK pour acceder au menu.

INSTALLATION (réglages LCN)

Lorsqu'elle est activée, la fonction LCN permet de classer les chaînes de la TNT dans l'ordre logique préconisé par le conseil supérieur de l'audiovisuel.

Ex:TFI en numero 1,France 2 en numero 2, France 3 en numero 3 etc.

Avec les touches VOL+/VOL- activer ou non la fonction LCN.

Par défaut, la fonction LCN est activée.

Presser sur la touche QITTER pour sortir du menu.

REGLAGES SYSTEME

Avec les touches CH+/CH- positionner la flèche sur l'icone Réglages Système puis presser sur la touche OK de la télécommande pour acceder au menu.

REGLAGES SYSTEME (menu Langues)

Avec les touches VOL+/VOL- et CH+/CH- aller sur Langue et presser sur la touche OK de la télécommande pour ouvrir le menu.

REGLAGES SYSTEME (menu Langues)

Ce menu permet deCHOISIR la langue des menus, la première et seconde langue audio, la langue du télétexte et activer ou non les sous-titres.

Selectionner les fonctions avec les touches CH+/CH-. Modifier les paramétres avec les touches VOL+/VOL-.

Presser sur la touche OK pour ouvrir la fenêtre du besoin des langues,CHOISIR LA LANGUE AVEC LES TOUCHES CH+/CH-, presser sur la touche OK de la telecommande pour valider.

Sélectionner Sous-titres avec les touches CH+/CH- puis activer ou non la fonction avec les touches VOL+/VOL-.

Presser sur la touche QITTER pour sortir du menu.

REGLAGES SYSTEME (menu Système TV)

Ce menu permet de paramétre la résolution video, le format d'écran, la sortie video, et la sortie audio numérique.

Avec les touches CH+/CH- aller sur Système TV et presser sur la touche OK de la télécommande pour ouvrir le menu.

Selectionner les fonctions avec les touches CH + / CH -

Modifier les paramètres avec les touches VOL+/VOL-.

Presser sur la touche QITTER pour sortir du menu.

REGLAGES SYSTEME (menu Réglages de l'heure)

Ce menu permet d'activer ou non l'heure GMT, régler l'heure et la date, activer ou non l'heure d'été.

Avec les touches CH+/CH- aller sur Réglage de l'heure et presser sur la touche OK de la télécommande pour ouvrir le menu.

Sélectionner les fonctions avec les touches CH+/CH-.

Modifier les paramètres avec les touches VOL+VOL- et de 0 à 9.

Presser sur la touche QITTER pour sortir du m

REGLAGES SYSTEME (menu Réglage Timer)

Accessible via la touche MENU ou directement avec la touche TIMER de la télécommande

Presser sur la touche MENU de la télécommande.
Avec les touches CH+/CH aller sur Régliages Timer et presser sur la touche OK de la télécommande pour ouvrir le menu.

Via le menu Réglages Timer il est possible de :

1) enregistrer jusqu'à 8 événements avec une périodité d'une fois, tous les jours, toutes les semaines ou tous les mois.
2) Programmer la mise en marche de l'adaptateur en paramétrant la périodicité, la date, l'heure, la durée.

Avec les touches CH+/CH- désirsir un numéro d'événement et presser sur la touche OK de la télécommande pour ouvrir le gestionnaire d'enregistrement.

REGLAGES SYSTEME (menu Réglages Timer pour programmer un enregistrement)

Selectionner les fonctions avec les touches CH + / CH - Modifier le mode avec les touches VOL+/VOL-.

Paramétrer le mode de programmation sur Enregistrement avec les touches VOL+/VOL-.

Selectionner la chaine à enregistrer avec les touches VOL+/VOL-.

Paramétrr la date avec les touches VOL+/VOL- et 0 à 9.

Paramétrer l'heure de début avec les touches VOL+/VOL- et 0 à 9.

Paramétrr la durée avec les touches VOL+/VOL- et 0 à 9.

Choisir Mémoriser ou Annuler avec les touches CH+/CH- et VOL+/VOL- puis presser sur la touche OK de la télécommande pour confirmer.

REGLAGES SYSTEME (menu Réglages Timer pour programmer le réveil)

Sélectionner les fonctions avec les touches CH+/CH-.

Modifier le mode avec les touches VOL+/VOL-.

Paramétrer le mode de programmation sur Réveil avec les touches VOL+/VOL-.

Délectionner la chaîne sur laquelle l'adaptateur devra semettre en marche avec les touches VOL+/VOL-.

Paramétrer la date avec les touches VOL+/VOL- et 0 à 9.

Paramétrer l'heure de début avec les touches VOL+/VOL- et 0 à 9.

Paramétrr la durée avec les touches VOL+/VOL- et 0 à 9.

Choisir Mémoriser ou Annuler avec les touches CH+/CH- et VOL+/VOL- puis presser sur la touche OK de la télécommande pour confirmer.

REGLAGES SYSTEME (menu Réglages Timer pour supprimer un enregistrement)

Presser sur la touche MENU de la télécommande.
Avec les touches CH+/CH- positionner la flèche sur l'icone figurant le système, puis avec les touches VOL+/VOL- et CH+/CH- aller sur Réglages Timer et presser sur la touche OK de la télécommande pour ouvrir le menu.

Avec les touches CH+/CH- Sélectionner l'enregistrement à supprimer et presser sur la touche OK de la télécommande ouvrir le gestionnaire d'enregistrement.

Avec les touches CH+/CH- sélectionner Mode puis avec les touches VOL+/VOL- besoin Désactivé.

Avec les touches CH+/CH- besoinir Valider et presser sur la touche OK de la télécommande. L'enregistrement est supprimé.

REGLAGES SYSTEME (menu PIN Contrôle parental)

Avec les touches CH+/CH- aller sur Contrôle parental et presser sur la touche OK de la télécommande pour ouvrir le menu.

Composer le code à 4 chiffres avec les touches de 0 à 9.

NB:Le code a4 chiffresprogrammea l'usine est 0 0 0 0.

CONFIGURATION SYSTEME (menu Contrôle parental, verrouillage menu)

Pour la protection des mineurs le CSA oblige les opérateurs à diffuser leurs programmes avec une restriction relative à l'age sur une échelle de 10 à 18 ans.

L'age minimum requis pour regarder un programme apparait généralement en bas à droite de l'écran.

Le contrôle parental permet de verrouiller le menu, et les chaînes en paramétrant l'utilisation de l'adaptateur en fonction de l'age sur une échelle de 4 à 18 ans.

Avec les touches CH + / CH- aller sur la fonction désirée et modifier les paramètres avec les touches VOL+/VOL-.

REGLAGES SYSTEME (menu Contrôle parental, verrouillage chaine, modifier PIN)

Sélectionner les fonctions avec les touches CH+/CH-.

Modifier les paramètres avec les touches VOL+/VOL-.

Modifier le code pin avec les touches de 0 à 9.

ATTENTION :

En cas de modification du code pin par l'utilisateur, ne pas perdre le nouveau code.

La garantie ne s'applique pas à une intervention de service après vente consécutive à la perte du code pin par l'utilisateur.

REGLAGES SYSTEME (menu Réglages OSD)

Ce menu permet de définir la durée d'affichage des bandeaux d'informations régiable de 1 à 10 secondes et de paramétrer la transparence des menus sur une échelle de 10 à 40% par pas de 10%.

Sélectionner les fonctions avec les touches CH+/CH-.

Modifier les paramètres avec les touches VOL+/VOL-.

REGLAGES SYSTEME (menu Favors)

Le TNT63HDU est doté de 8 listes de chaînes favorites.

Avec les touches CH+/CH- aller sur Favoris et presser sur la touche OK de la télécommande pour ouvrir le menu.

Choisir une liste avec les touches CH+/CH- et presser sur la touche OK de la télécommande pou ouvrir la fenêtre Renommer.

REGLAGES SYSTEME (menu Renommer Favoris)

Pour renommer une liste :

Sélectionner les lettres en navigant horizontally et verticalement avec les touches VOL+/VOL- et CH+/CH-.

Verifier une dette : laCHOISIR et presser sur la touche OK.

Effacer une dette : presser sur la touche rouge.

Passer aux minuscules : presser sur la touche jaune.

Créer un espace : aller sur SP et presser sur la touche OK.

Revenir en arrêté : aller sur<- et presser sur la touche OK.

Mémoriser et quitter : presser sur la touche bleue.

Sauvegarder :

aller sur Oui avec les touches VOL+/VOL- et

presser sur la touche OK de la télécommande.

REGLAGES SYSTEME (listes de favors renommées)

Les listedes de chaînes favorites peuvent être renommées selon des thèmes comme cinéma,infos, sports etc.

REGLAGES SYSTEME (menu Réglages Audio Description)

Avec les touches CH+/CH- aller sur Audio Description et presser la touche OK de la télécommande pour ouvrir le menu.

Ce menu sert à paramétre les commentaires sonores destinés aux mal voyants.

Les commentaires peuvent être activés ou désactivés.

Lorsque l'opérateur les diffuse, il est possible de désirer entre différentes langues et en augmenter ou diminuer le volume.

Choisir la fonction avec les touches CH + / CH -

Modifier les paramètres avec les touches VOL+/VOL-.

REGLAGES SYSTEME (menu Autres Fonctions)

EDITION CHAINES (Liste des chaînes TV)

EDITION CHAINES (menu Nombre des chaînes TV)

Avec les touches CH+/CH- aller sur Autres Fonctions et presser la touche OK de la télécommande pour ouvrir le menu.

Ce menu sert à :

1) activer ou désactiver l'alimentation de l'antenne (uniquemement pour antenne amplifiée.
2)CHOISIR entre la reception de toutes les chaînes,uniquement les chaînes codées ou uniquement les chaînes gratuites.
3) activer ou désactiver l'aide au pointage de l'antenne par Buzzer
4) activer et paramétrer la mise en voille de l'adaptateur. (de 30 à 180 minutes).

Pressur sur la touche MENU de la telecommande.

Avec les touches CH+/CH- positionner la flèche sur l'icône figurant l'édition chaînes, puis avec les touches VOL+/VOL- et CH+/CH- aller sur Liste des chaînes TV et presser sur la touche OK de la télécommande pour ouvrir la liste des chaînes TV.

Ce menu permet de :

Intégrer des chaînes dans des listes de favors.

Verrouiller des chaînes.

Sauter des chaînes.

Déplacer des chaînes

Trier les chaînes.

Renommer des chaînes.

Supprimer des chaînes.

Le défilament horizontal des listes de chaînes s'effectue avec les touches VOL+/VOL-.

La sélection des chaînes s'effectue avec les touches CH+/CH-.

LISTE DES CHAINES (intégrer une chaîne dans une liste de favorsis)

Presser sur la touche FAV de la télécommande. l'icone FAV se déplace vers le haut. Sélectionner la chaîne à intégrer avec les touches CH+/CH- puis presser sur la touche OK de la télécommande pour ouvrir la fenêtre des listes de Favoris. Choiser la liste dans laquelle vous désirez intégrer la chaîne avec les touches CH+/CH- puis presser sur la touche OK de la télécommande. Un cœur apparait à gauche de la liste choisisie. Presser sur la touche QITTER pour sortir du menu. Un cœur apparait maintenant à droite du nom de la chaîne. La chaîne est désormais intégrée dans la liste de favors. Presser sur la touche QITTER pour sortir du menu. Pour saugegarder, aller sur Oui avec les touches VOL+/VOL- et presser sur la touche OK de la télécommande.

LISTE DES CHAINES (supprimer une chaine dans une liste de favorsis)

Pour supprimer une chaîne dans une liste de favors, sélectionner la chaîne avec les touches CH+/CH- puis presser sur la touche OK de la télécommande pour ourir la fenêtre des listedes de favors.
Sélectionner la liste dans laquelle vous désirez supprimer la chaîne avec les touches CH+/CH-, puis presser sur la touche OK de la télécommande. Le sigle validé disparait à gauche de la liste可以选择. Presser sur la touche QITTER pour sortir du menu. Pour saugevarder, aller sur Oui avec les touches VOL+/VOL- et presser sur la touche OK de la télécommande.

LISTE DES CHAINES (verrouiller une chaine)

Pour verrouiller une chaîne, presser sur la touche ROUGE de la télécommande. l'icone rouge VERROU se déplace vers le haut.
Avec les touches CH+/CH-, sélectionner la chaîne désirée et presser sur la touche OK de la télécommande pour ouvrir la fenêtre du code pin à 4 chiffres. (code usine 0 0 0 0)
Composer le code pin avec les touches de 0 à 9.

LISTE DES CHAINES (chaine verrouillée)

A droite du nom de la chaîne apparait un verrou.

Presser sur la touche QITTER pour sortir du menu.

Pour sauvegarder, aller sur Oui avec les touches VOL+/VOL-et presser sur la touche OK de la télécommande.

LA CHAINE EST VERROUILLEE.

Pour déverrouiller une chaine, répéter l'opération.

LISTE DES CHAINES (sauter une chaine)

Pour sauter une chaîne, presser sur la touche VERTE de la télécommande. L'icone vert SAUTER se déplace vers le haut.

Avec les touches CH+/CH-, sélectionner la chaîne désirée et presser sur la touche OK de la télécommande pour ouvrir la fenêtre du code pin à 4 chiffres. (code usine 0 0 0 0)

Composer le code pin avec les touches de 0 à 9.

LISTE DES CHAINES (chaîne sautée)

A droite du nom de la chaine apparait une flèche.

Presser la touche MENU pour quitter.

Pour sauvegarder, aller sur Oui avec les touches VOL+/VOL- et presser sur la touche OK de la télécommande.

La chaîne est sautée et ne sera plus visible.

Pour annuler le saut d'une chaine, repeter l'opération.

LISTE DES CHAINES (déplacer une chaîne dans une liste)

Presser sur la touche JAUNE de la télécommande.

I'icone jaune Déplac. se déplace vers le haut.

Avec les touches CH+/CH-, sélectionner la chaine désirée et presser sur la touche OK de la télécommande.

A droite du nom de la chaîne apparaît une double flèche verticale.

avec les touches CH+/CH- déplacer la chaine.

Validator Valider avec la touche OK de la télécommande. Presser sur la touche QITTER pour sortir du menu.

Pour sauvegarder, aller sur Oui avec les touches VOL+/VOL-et presser sur la touche OK de la télécommande.

LISTE DES CHAINES (éditer les chaines)

Pour ouvrir le menu Editor, presser la touche BLEUE de la télécommande.

Le sigle bleu Editor se déplace vers le haut.

LISTE DES CHAINES (éditer)

Le menu Editor permet de :

tries les chênes,

renommer les chaînes,

supprimer des chaînes

LISTE DES CHAINES (trier les chaînes)

LISTE DES CHAINES (renommer une chaine)

LISTE DES CHAINES (supprimer une chaine)

Presser sur la touche ROUGE rectangulaire de la télécommande.

I'icone rouge Trier se déplace vers le haut et la fenêtre de tri s'ouvre.

Les chaînes peuvent être triées par : nom (A-Z ou Z-A)

Clairs/Cryptées

Verrou

Par Défaut lorsqu l'on peut revenir au tri initial.

Selectionner le mode choses avec les touches CH + / CH -

Verifier avec la touche OK de la télécommande. Presser sur la touche QITTER pour sortir du menu.

Pour sauvegarder, aller sur Oui avec les touches VOL+/VOL- et presser sur la touche OK de la télécommande.

Presser la touche VERTE de la télécommande puis OK.

Sélectionner les lettres en navigant horizontally et verticalement avec les touches VOL+/VOL- et CH+/CH-.

Pour désir une dette, la sélectionner et presser sur OK. Pour effacer une dette, presser sur la touche rouge.

Pour passer aux minuscules presser sur la touche jaune.

Pour creer un espace aller sur SP et presser sur OK.

Pour recycler aller sur le sigle <- et presser sur OK.

Pour mémoriser et quitter presser sur la touche bleue.

Presser sur la touche QITTER pour sortir du menu.

Pour sauvegarder, aller sur Oui avec les touches VOL+/VOL- et presser sur la touche OK de la télécommande.

Presser sur la touche BLEUE de la télécommande.

I'icone bleu Suppr. se déplace vers le haut.

Avec les touches CH+/CH-, sélectionner la chaîne désirée et presser sur la touche OK de la télécommande pour ouvrir la fenêtre du code pin à 4 chiffres. (code usine 0 0 0 0)

Composer le code pin avec les touches de 0 à 9.

LISTE DES CHAINES (chaine supprimée)

ATTENTION CETTE OPERATION EST IRREVERSIBLE

A droite du nom de la chaîne apparaît une croix.

La châne est validée pour être supprimée.

Presser sur la touche QITTER pour sortir du menu.

Pour sauvegarder, aller sur Oui avec les touches VOL+/VOL-et presser sur la touche OK.

LA CHAINE EST SUPPRIMEE.

Pour réinstaller la chaîne supprimée il sera nécessaire d'effectuer une recherche automatique des chaînes.

(voir page 7 et 8)

LISTE DES CHÂNÉS (sauvegarde des modifications)

Après toute modification effectue dans les sous menus de la Liste des chaînes TV, lorsque vous quitterez en pressant la touche MENU ou QITTER de la télécommande, apparait la fenêtre de sauvegarde qui vous permet enCHOISSSANT Oui ou Non de valider ou non vos choix.

Avec les touches VOL+/VOL- de la télécommande désir Oui ou Non.

Verifier avec la touche OK de la télécommande.

LISTE DES CHAINES (Tout Supprimer)

Ce menu permet de supprimer toutes les chaînes précédemment mémorisées dans la liste.

Pressur sur la touche MENU de la telecommande.

Avec les touches CH+/CH- positionner la flèche sur l'icône figurant Edition chaînes, puis avec les touches VOL+/VOL- et CH+/CH- aller sur Supprimer tout puis presser sur la touche OK de la télécommande pour ouvrir la fenêtre du code pin à 4 chiffres. (code usine 0 0 0 0)

Composer le code pin avec les touches de 0 à 9.

LISTES DES CHAINES (chaines effacées)

ATTENTION CETTE OPERATION EST IRREVERSIBLE

Pour supprimer toutes les chaînes, aller sur Oui avec les touches VOL+/VOL- et presser sur la touche OK.

TOUTES LES CHAINES SONT SUPPRIMEES.

Pour réinstaller les chaînes supprimées il sera nécessaire d'effectuer une recherche automatique des chaînes.

(voir page 7 et 8)

OUTILS (menu PIN réinitialisation)

Presser sur la touche MENU de la télécommande.
Avec les touches CH+/CH- positionner la flèche sur l'icone figurant Outils, puis presser sur la touche OK de la télécommande pour ouvrir le menu.

Le menu Outils donne des informations (versions logiciel et matériel, date de création), permet d'effectuer la réinitialisation et la mise à jour de l'adaptateur, et-retirer l'unité externe en toute sécurité.

Réinitialisation :

Avec les touches CH+/CH- aller sur Réinitialisation et presser sur la touche OK de la télécommande pour ouvrir le menu.

Composer le code PIN à 4 chiffres avec les touches de 0 à 9.

OUTILS (confirmer réinitialisation)

ATTENTION :

La réinitialisation supprime toutes les données précédemment mémorisées et remet l'adaptateur dans sa configuration en sortie d'usine.

Avec les touches VOL+VOL- besoin Oui ou Non et presser sur la touche OK de la télécommande pour valider.

OUTILS (mise à jour par antenné (OTA / voie hertzienne)

Pressur sur la touche MENU de la telecommande.

Avec les touches CH+/CH- positionner la flèche sur l'icone figurant Outils, puis avec les touches VOL+/VOL- et CH+/CH-aller sur Mise à jour par antenne et presser sur la touche OK de la télécommande pour ouvrir le menu.

Ce menu permet d'effectuer une mise à jour du logiciel de l'adaptateur par OTA (voie hertzienne).

Choisir les fonctions avec les touches CH + / CH - Modifier les parametes avec les touches VOL+/VOL- et de 0 a 9.

Pour démarrer la mise à jour aller sur démarrage et presser sur la touche OK de la télécommande.

OUTILS (mise à jour par le port USB)

Pressur sur la touche MENU de la telecommande.

Avec les touches CH+/CH- positionner la flèche sur l'icone figurant Outils, puis avec les touches VOL+/VOL- et CH+/CH-aller sur Mise à jour par USB et presser sur la touche OK de la télécommande pour ouvrir le menu.

Choisir les fonctions avec les touches CH + / CH- . Modifier les paramètres avec les touches VOL+/VOL-.

Pour démarrer la mise à jour aller sur démarrage et presser sur la touche OK de la télécommande.

OUTILS (retirer le pérophérique USB en toute sécurité)

Pressur sur la touche MENU de la telecommande.

Avec les touches CH+/CH- positionner la flèche sur l'icone figurant Outils, puis avec les touches VOL+/VOL- et CH+/CH-aller sur Retirer le périphérique USB en toute sécurité et presser sur la touche OK de la télécommande pour ouvrir le menu.

Avec les touches CH+/CH- et les touches VOL+/VOLchoisisir OUI et presser sur la touche OK de la télécommandepuis retarder le péripérisque.

LECTEUR MULTIMEDIA (musiques et images aux formats MP3, JPEG, TIFF, MKV, AVI)

Presser sur la touche MENU de la télécommande.

Avec les touches CH+/CH- positionner la flèche sur l'icone Enregistements & multimédias puis avec les touches VOL+/VOL- et CH+/CH- aller sur Lecteur multimédia et presser sur la touche OK de la télécommande pour ouvrir le menu Lecteur multimédia.

Le menu Lecteur multimédia permet de gérer, visionner, écouter les musiques ou voir les images contenus dans l'unité externe.

NB: le menu Lecteur multimédia est directement accessible via la télécommande par une pression sur la touche D.D.

FONCTIONS DES TOUCHES DE LA TELECOMMANDE EN MODE LECTEUR MEDIA

LECTEUR MULTIMEDIA (mode Enregistrements)

Par des pressions successives sur la touche 1 metre l'icone Enregistements en surbrillance et l'amener complètement à gauche du menu MULTIMEDIA.

Pour visionner un enregistrement, le besoin avec les touches CH+/CH- et presser sur la touche OK de la télécommande pour démarrer.

Pour visionner un enregistrement dans la petite fenêtre du menu, le besoin avec les touches CH+/CH- et presser sur la touche Lecture de la télécommande pour démarrer.

Pour stopper la lecture d'un enregistrement presser sur la touche STOP de la télécommande.

LECTEUR MULTIMEDIA (mode Enregistrements, renommer un enregistrement)

Pour renomer un enregistrement, le besoin avec les touches CH+/CH-, et presser sur la touche ROUGE rectangularie.

Sélectionner les lettres en navigant horizontally et verticalement avec les touches VOL+/VOL- et CH+/CH-.

Pour désir une dette, la sélectionner et presser sur OK. Pour effacer une dette, presser sur la touche ROUGE rectangulaire.

Pour passer aux minuscules presser sur la touche JAUNE.

Pour creer un espace aller sur SP et presser sur OK.

Pour revenir aller sur le sigle<- et presser sur OK.

Pour mémoriser et quitter presser sur la touche BLEUE.

Presser sur la touche QITTER pour sortir du menu.

LECTEUR MULTIMEDIA (mode Enregistrements, verrouiller/déverrouiller un enregistrement)

Pour verrouiller un enregistrement, le besoin avec les touches CH+/CH- de la télécommande, presser sur la touche VERTE de la télécommande et composer le code PIN à 4 chiffres. Un cadenas apparait à droite de l'enregistrement verrouillé.

Pour voir l'enregistrement verrouillé il faudra désormais le selectionner avec les touches CH+/CH-, presser sur la touche OK puis composer le code PIN à 4 chiffres.

Pour déverrouiller un enregistrement, le besoin avec les touches CH+/CH- de la télécommande, presser sur la touche VERTE et composer le code PIN à 4 chiffres.

Le cadenas qui se trouvait à droite de l'enregistrement a disparu, l'enregistrement est déverrouillé.

NB:le code PIN initial est 0 0 0 0.

LECTEUR MULTIMEDIA (mode enregistrement, supprimer un enregistrement)

Pour supprimer un enregistrement, le besoin avec les touches CH+/CH- puis presser sur la touche JAUNE. Une croix apparait à droite de l'enregistrementChoisi.

Presser la touche QITTER pour afficher la fenêtre de validation.

Pour valider la suppression de l'enregistrement besoin Oui et presser sur la touche OK de la télécommande.

LECTEUR MULTIMEDIA (mode musiques)

Par des pressions successives sur la touche 1 mesure l'icone Musiques en surbrillance et l'amener complètement à gauche du menu MULTIMEDIA.

Ce menu permet d'éçouter les musiques contenues dans l'unité externe, les renommer, les trier, créé une liste de musiques favorites, déplacer, supprimer des musiques dans la liste, définir le mode de répétition, copier des fichiers,créer des fichiers, les dénommer, et y intégrer des musiques.

Touche ROUGE: ouvrir la liste de musiques favorites.

Touche VERTE : transformer une musique en favorite.

Touche JAUNE : transformer toutes les musiques en favorites.

Touche BLEUE : Editor

Touche 1: trier les musiques

Touche 2 : besoin le mode de répétition.

Touche QITTER : sortir du menu

LECTEUR MULTIMEDIA (mode musique, créé la liste de favors)

Pour intégrer une musique dans la liste, la sélectionner avec les touches CH+/CH- et presser la touche verte. Un cœur apparait à coté du fichier.

Pour intégrer toutes les musiques dans la liste, presser la touche jaune. Un cœur apparait à coté de toutes les musiques.

Une fois les musiques choisises intégrées dans la liste, presser sur la touche rouge pour ouvrir la liste.

Pour écouter une musique, la chosesir avec les touches CH+/CH- puis presser sur la touche OK.

NB: la touche rouge est inopérante si aucune musique n'est intégrée dans la liste.

LECTEUR MULTIMEDIA (mode musique, déplacer les musiques dans la liste)

Pour déplacer une musique dans la liste, la désir avec les touches CH+/CH- puis presser sur la touche rouge. Une double flèche verticale apparait à droite de la musique.

déplacer la musique avec les touches CH+/CH- jusqu'à la ligne désirée, puis presser à nouveau sur la touche rouge.

LECTEUR MULTIMEDIA (mode musique, supprimer une ou toutes les musiques dans la liste)

Pour supprimer une musique, la sélectionner avec les touches CH+/CH-, presser sur la touche verte, désiroir OUI avec les touches VOL+/VOL- et presser sur la touche OK.

Pour supprimer toutes les musiques presser sur la touche jaune, besoin OUI avec les touches VOL+/VOL- et presser sur la touche OK.

LECTEUR MULTIMEDIA (mode musique, modes de répétions des musiques)

LECTEUR MULTIMEDIA (mode musique, trier les musiques)

Une pression sur la touche 1 ouvre la fenetre de tri.
Le choix du triporte sur le nom, l'heure, la taille, et les favorsis.

Choisir l'option de tri avec les touches CH+/CH- puis presser sur la touche OK de la télécommande pour valider.

LECTEUR MULTIMEDIA (mode musique, éditer les musiques)

Une pression sur la touche bleue du menu LECTEUR MULTIMEDIA ouvre le menu Editor.

Le menu Editor permet de renommer, copier, supprimer les musiques, creer et dénommer des nouveaux fichiers.

Touche ROUGE : renommer

Touche VERTE : copier

Touche JAUNE : supprimer

Touche BLEUE:créer et dénommer des nouveaux fichiers

LECTEUR MULTIMEDIA (mode musique, éditer, renomer les musiques)

Presser la touche rouge Renommer.

Sélectionner les lettres en navigant horizontally et verticalement avec les touches VOL+/VOL- et CH+/CH-.

Pour désir une dette, la seLECTIONner et presser sur OK.

Pour effacer une dette, presser sur la touche rouge.

Pour passer aux minuscules presser sur la touche jaune.

Pour creer un espace aller sur SP et presser sur OK.

Pour recycler aller sur le sigle <- et presser sur OK.

Pour mémoriser et quitter presser sur la touche bleue.

Presser sur la touche QITTER pour sortir du menu.

LECTEUR MULTIMEDIA (mode musique, éditer, copier une musique dans un autre fichier)

Avec les touches CH+/CH- sélectionner la musique à copier.

Presser sur la touche verte pour ouvrir la fenetre COPIER.

Presser sur la touche OK pour afficher les dossiers contenus dans l'unité externe (disque dur ou clé USB)

Avec les touches CH+/CH- Sélectionner le dossier dans lequel la musique doit être copiee et presser sur la touche OK pour l'ouvrir.

Presser sur la touche verte et avec les touches VOL+/VOL-CHOISIR OUI dans la fenetre de dialogue et presser sur la touche OK pour valider la copie.

LECTEUR MULTIMEDIA (mode musique, éditer, supprimer une musique)

Avec les touches CH+/CH- besoin la musique à supprimer..

Presser sur la touche jaune Supprimer.

Une croix apparait à droite de la musique可以选择.

Pressur sur la touche QITTER.

Choisir OUI avec les touches VOL+/VOL-.

Presser sur la touche OK pour valider la suppression.

LECTEUR MULTIMEDIA (mode musique, éditer, créer et dénommer un nouveau fichier)

Presser sur la touche bleue Nouveau fichier.

Sélectionner les lettres en navigant horizontally et verticalement avec les touches VOL+/VOL- et CH+/CH-.

Pour désir une dette, la seLECTIONner et presser sur OK.

Pour effacer une dette, presser sur la touche rouge.

Pour passer aux minuscules presser sur la touche jaune.

Pour creer un espace aller sur SP et presser sur OK.

Pour recycler aller sur le sigle <- et presser sur OK.

Pour mémoriser et quitter presser sur la touche bleue.

Presser sur la touche QITTER pour sortir du menu.

LECTEUR MULTIMEDIA (mode image)

Par des pressions successives sur la touche INFOmettre l'icone Images en surbrillance et l'amener complètement a gauche du menu MULTIMEDIA.

Ce menu permet de voir les images contenues dans l'unité externe, les renommer, les trier, créé une liste d'images favorites, déplacer, supprimer des images dans la liste, définir le mode de répétition, copier des images, créé des fichiers, les dénommer, et y intégrer des images.

Touche ROUGE: ouvrir la liste d'images favorites.

Touche VERTE : transformer une image en favorite.

Touche JAUNE : transformer toutes les images en favorites.

Touche BLEUE:Editor les images

Touche 1 : trier les images

Touche 2 : besoin le mode de répétition du diaporama.

Touche 3 : afficher 9 images simultanément.

LECTEUR MULTIMEDIA (mode image, créé la liste de favors)

Pour intégrer une image dans la liste, la sélectionner avec les touches CH+/CH- et presser la touche verte.
Un cœur apparait à coté de l'image.

Pour intégrer toutes les images dans la liste, presser la touche jaune. Un cœur apparait a coté de toutes les images.

Une fois que les images choisies sont intégrées dans la liste, presser la touche rouge pour ouvrir la liste.

Pour voir une image, laCHOISIR avec les touches CH+/CHpuis presser la touche OK.

NB: la touche rouge est inopérante si aucune image n'est intégrée dans la liste.

LECTEUR MULTIMEDIA (mode image, déplacer les images dans la liste)

Pour déplacer une image dans la liste, la chosesir avec les touches CH+/CH- puis presser sur la touche rouge. Une double flèche verticale apparait à droite de l'image.

déplacer l'image avec les touches CH+/CH- jusqu'à la ligne désirée, puis presser à nouveau sur la touche rouge.

LECTEUR MULTIMEDIA (mode image, supprimer une ou toutes les images de la liste)

Pour supprimer une image, la sélectionner avec les touches CH+/CH-, presser sur la touche verte, désir OUI avec les touches VOL+/VOL- et presser sur la touche OK.

Pour supprimer toutes les images presser sur la touche jaune, désir OUI avec les touches VOL+/VOL- et presser sur la touche OK.

LECTEUR MULTIMEDIA (mode image, configuration du diaporama)

LECTEUR MULTIMEDIA (mode image, trier les images)

LECTEUR MULTIMEDIA (mode image, fonctionmosaïque)

Une pression sur la touche 3 ouvre le menu mosaïque qui affiche 9 images simultanément.

Avec les touches CH+/CH- et VOL+/VOL- besoin l'image désirée et presser sur la touche OK pour l'afficher en plein écran.

LECTEUR MULTIMEDIA (mode image, éditer, les images)

Une pression sur la touche bleue Editor du menu LECTEUR MULTIMEDIA ouvre le menu Editor.

Le menu Editor permet de renommer, copier, supprimer les images, creer et dénommer des nouveaux fichiers.

Touche ROUGE : renommer

Touche VERTE : copier

Touche JAUNE : supprimer

Touche BLEUE:créer et dénommer des nouveaux fichiers

LECTEUR MULTIMEDIA (mode image, éditer, renommer une image)

Presser sur la touche rouge Renommer.

Sélectionner les lettres en navigant horizontally et verticalement avec les touches VOL+/VOL- et CH+/CH-.

Pour désir une dette, la seLECTIONner et presser sur OK.

Pour effacer une dette, presser sur la touche rouge.

Pour passer aux minuscules presser sur la touche jaune.

Pour creer un espace aller sur SP et presser sur OK.

Pour recycler aller sur le sigle<- et presser sur OK.

Pour mémoriser et quitter presser sur la touche bleue.

Presser sur la touche QITTER pour sortir du menu.

LECTEUR MULTIMEDIA (mode image, éditer, copier une image)

Avec les touches CH + / CH- sélectionner l'image à copier.

Presser sur la touche verte pour ouvrir la fenetre COPIER.

Presser sur la touche OK pour afficher les dossiers contenus dans l'unité externe (disque dur ou clé USB)

Avec les touches CH + / CH- sélectionner le dossier dans lequel l'image doit être copiee et presser sur la touche OK pour l'ouvrir.

Presser sur la touche verte et avec les touches VOL+/VOL-CHOISIR OUI dans la fenetre de dialogue et presser sur la touche OK pour valider la copie.

LECTEUR MULTIMEDIA (mode image, éditer, supprimer une image)

Avec les touches CH+/CH- besoinir l'image à supprimer..

Presser sur la touche jaune Supprimer.

Une croix apparait a droite de l'image chosesie.

Presser sur la touche QITTER.

Choisir OUI avec les touches VOL+/VOL-.

Presser sur la touche OK pour valider la suppression.

LECTEUR MULTIMEDIA (mode image, éditer, créer et dénommer un nouveau fichier)

Presser sur la touche bleue Nouveau fichier.

Selectionner les lettres en navigant horizontally et verticalement avec les touches VOL+/VOL- et CH+/CH-.

Pour désir une dette, la seLECTIONner et presser sur OK.

Pour effacer une dette, presser sur la touche rouge.

Pour passer aux minuscules presser sur la touche jaune.

Pour creer un espace aller sur SP et presser sur OK.

Pour recycler aller sur le sigle<- et presser sur OK.

Pour mémoriser et quitter presser sur la touche bleue.

Presser sur la touche QITTER pour sortir du menu.

LECTEUR MULTIMEDIA (mode videotos)

Par des pressions successives sur la touche INFOmettre l'icone VidEOS en surbrillance et l'amener complètement à gauche du menu MULTIMEDIA.

Ce menu permet de visionner, trier, renommer, copier, supprimer les vidés contenues dans l'unité externe, créé et dénommer des nouveaux fichiers.

$$ \text {T o u c h e} \quad \text {B L E U E} = \text {E d i t e r} $$

$$ \text {T o u c h e} 1 = \text {T r i e r} $$

Presser sur la touche QITTER pour sortir du menu.

LECTEUR MULTIMEDIA (modevidesos,trier)

Une pression sur la touche 1 ouvre la fenêtre de tri.

Lechoix du tri portesur le nom,l'heure et la taille.

Choisir l'option de tri avec les touches CH+/CH- puis presser sur la touche OK de la télécommande pour valider.

LECTEUR MULTIMEDIA (modevidesos,éditer)

Une pression sur la touche bleue Editor du menu LECTEUR MULTIMEDIA ouvre le menu Editor.

Le menu Editor permet de renommer, copier, supprimer les vidés, créé et dénommer des nouveaux fichiers.

Touche ROUGE : renommer

Touche VERTE : copier

Touche JAUNE : supprimer

Touche BLEUE:créer et dénommer des nouveaux fichiers

Presser sur la touche QITTER pour sortir du menu.

LECTEUR MULTIMEDIA (modeVIDEOS,éditer,renommer une video)

Presser sur la touche rouge Renommer.

Sélectionner les lettres en navigant horizontally et verticalement avec les touches VOL+/VOL- et CH+/CH-.

Pour désir une dette, la seLECTIONner et presser sur OK.

Pour effacer une dette, presser sur la touche rouge.

Pour passer aux minuscules presser sur la touche jaune.

Pour creer un espace aller sur SP et presser sur OK.

Pour recycler aller sur le sigle <- et presser sur OK.

Pour mémoriser et quitter presser sur la touche bleue.

Presser sur la touche QITTER pour sortir du menu.

LECTEUR MULTIMEDIA (modevidesos, supprimer une video, copier une video)

Copier une video :

Avec les touches CH+/CH- SéLECTIONNER la réserve à copier. Presser sur la touche verte pour ouvrir la fenêtre COPIER. Presser sur la touche OK pour afficher les dossiers contenus dans l'unité externe (disque dur ou clé USB)

Avec les touches CH+/CH- Sélectionner le dossier dans lequel la video doit être copiee et presser sur la touche OK pour l'ouvrir. Presser sur la touche verte et avec les touches VOL+/VOL- besoin OUI dans la fenetre de dialogue et presser sur la touche OK pour valider la copie.

Supprimer une video :

Avec les touches CH+/CH-CHOISIR la video à supprimer. Presser sur la touche jaune Supprimer. Une croix apparait a droite de l'image choisie. Presser sur la touche QITTER. ChoisisR OUI avec les touches VOL+/VOL-. Presser sur la touche OK pour valider la suppression.

LECTEUR MULTIMEDIA (mode videotos, éditer, créé et dénommer un nouveau fichier)

Presser sur la touche bleue Nouveau fichier.

Sélectionner les lettres en navigant horizontally et verticalément avec les touches VOL+VOL- et CH+/CH-.

Pour désir une dette, la sélectionner et presser sur OK. Pour effacer une dette, presser sur la touche rouge.

Pour passer aux minuscules presser sur la touche jaune. Pour creer un espace aller sur SP et presser sur OK.

Pour recycler aller sur le sigle<- et presser sur OK. Pour mémoriser et quitter presser sur la touche bleue.

Presser sur la touche QITTER pour sortir du menu.

EPG (guide électronique des programmes)

Une pression sur la touche EPG de la télécommande affiche le guide des programmes qui indique les numéroes et noms des chaînes, l'heure et la date courante, le numéro et le nom du programme en cours ainsi que les programmes futurs, leurs contenus, leurs horaires.

Avec les touches CH+/CH-, sélectionner la chaîne.
Avec les touches VOL+/VOL-, faire défiler les programmes par pas d'une demi heures.

Une pression sur la touche VERTE affiche le gestionnaire d'enregistrements.

Une pression sur la touche ROUGE affiche un menu d'utilisation rapide.

EPG (utilisation rapide)

Pour acceder au menu utiliserapide, presser sur la touche ROUGE de la telecommande.

Avec les touches PRG+/PRG-, sélectionner la chaine.

Avec les touches VOL+/VOL-, sélectionner horizontallement les fonctions.

Une fonction selectionnelle devient jaune.

Lorsqu'une fonction est selectionnée, elle est opérante par des pressions successives sur la touche OK.

Pour sortir du menu, presser sur la touche QITTER ou aller sur la flèche retour et presser sur la touche OK de la télécommande.

LA FONCTION TIME SHIFT

Lorsque you regardez un programme ou un film et que you vou absenter momentanement, il suffit de presser sur la touche PAUSE. L'imag se fige et grace a la fonction Timeshift le TNT65HDU enregistre automatquement la suite du programme.

A vre tou, i s f t de pssur la toche LCTURE et le programme ou le film repend exactement au moment ou you tiez parti comme si you regardiez une cassette VHS ou un DVD.

NB : Pour éviter de saturer l'unité extérieure, lorsque le programme ou le film est terminé ou en cas d'absence prolongée, il faut stopper la fonction Timeshift en pressant sur la touche STOP.

ENREGISTRER VIA L'EPG

ENREGISTERR UN PROGRAMME EN COURS

INFORMATION SUR L'ENREGISTREMENT

Choisir la chaîne et le programme avec les touches CH+/CH- et VOL+/VOL- puis presser sur la touche VERTE de la télécommande pour afficher le gestionnaire d'enregistrement.

Pour confirmer, aller sur Mémoriser avec les touches CH+/CH- puis presser sur la touche OK de la télécommande.

Pour annuler un enregistrement, aller dans le menu Réglages Systeme puis Réglage Timer, sélectionnner l'enregistrement à supprimer, presser sur la touche OK, sélectionnner Mode, désactiver avec les touches VOL+/VOL-, aller sur Mémoriser et presser sur la touche OK de la télécommande.

NB: un programme en cours ne peut être enregistré via l'EPG.

Sélectionner la chaine et le programme à enregistrer.

Presser la touche enregistrer (REC.) de la télécommande.

L'enregistrement commence et pendant quelques secondes l'écran affiche le nom de la chaîne, la date et l'heure courantes, le temps d'enregistrement restant sur l'unité extérieure et en haut à droite le témoin d'enregistrement.

Pour visualiser les informations relatives à l'enregistrement en cours presser la touche INFO de la télécommande.

L'écran affiche le nom de la chaîne, la date et l'heure courantes,

le temps d'enregistrement réalisé depuis le démarrage le pourcentage du programme déjà enregistré.

Une double pression sur la touche INFO affiche les enregistrements déjà effectués avec la date, l'heure et le nom de la chaîne.

GERER LA DUREE D'UN ENREGISTREMENT

Durant un enregistrement une double pression sur la touche ENREGISTRER de la télécommande fait apparaitre sur l'écran un bandeau permettant de paramétrer la durée de l'enregistrement.

Avec les flèches VOL+/VOL- sélectionner les chiffres et les modifier avec les touches de 0 à 9.

STOPPER UN ENREGISTREMENT

Pour stopper un enregistrement presser une fois sur la touche STOP de la télécommande pour afficher la fenêtre de dialogue permettant de le stopper.

Choisir Oui avec les touches VOL+/VOL- et presser sur la touche OK de la télécommande.

L'enregistrement est stoppe.

LE BANDEAU D'INFORMATIONS

Le menu info s'affiche à chaque changement de chaîne, ou par une pression sur la touche INFO de la télécommande.

Il indique le numero et le nom de la chaîne, la date et l'heure courante, le programme en cours et celui à partir, à chaque liste est attribuée la chaîne en cours, si celle ci est une chaîne favorite, laaille et la résolution de l'écran

Lorsque l'opérateur les émet, le guide des programmes, le télétexte, les sous titres, l'age du contrôle parental.

Une double pression sur la touche INFO affiche des informations supplémentaires.

Une triple pression affiche des infos techniques et les barres d'intensité et qualité du signal.

Pour sortir du menu info presser sur la touche QITTER de la télécommande.

JEUX

Presser sur la touche MENU de la télécommande.

Avec les touches CH+/CH- positionner la flèche sur l'icone Jeux puis avec les touches VOL+/VOL- et CH+/CH- aller sur le jeu désiré et presser sur la touche OK pour ouvrir le jeu.

LE MENU LANGUES AUDIO

Le bandeau langues audio s'affiche par une pression sur la touche AUDIO de la télécommande et visualise les différentes langues audio disponibles. (lorsqu'elles sont diffusées par l'opérateur)

Avec les touches VOL+/VOL- besoin le mode audio (mono, gauche, droit, stéréo)

Avec les touches CH+/CH- Sélectionner la langue désirée. Valider avec la touche OK et presser sur QUITTER pour sortir.

LE MENU SOUS-TITRES

Le bandeau langues sous-titres s'affiche par une pression sur la touche S-Titres de la télécommande et visualise les différentes langues de sous-titres disponibles. (lorsqu'elles sont diffusées par l'opérateur)

Avec les touches CH+/CH- Sélectionner la langue désirée. Valider avec la touche OK.

LE MENU LIST DES CHAINES PAR LA TOUCHE OK

Une pression sur la touche OK de la télécommande affiche les listes des chaînes TV.

Avec les touches VOL+/VOL- sélectionner la liste de chaîne.

Avec les touches CH+/CH- désirir la chaîne désirée puis presser sur la touche OK de la télécommande pour visionner.

Pour sortir du menu presser sur la touche QITTER de la télécommande.

LE MENU LISTE DES FAVORIS

Une pression sur la touche OK de la télécommande affiche les listes des chaînes favorites.

Avec les touches CH+/CH- Sélectionner la liste de chaîne. Valider avec la touche OK de la télécommande.

Avec les touches CH+/CH- désirir la chaîne désirée puis presser sur la touche OK de la télécommande pour visionner.

Avec les touches VOL+/VOL- changer de liste.

Pour sortir du menu presser sur la touche QITTER de la télécommande.

LE BANDEAU VOLUME SON

Une pression sur les touches VOL+/VOL- affiche le bandeau volume son qui visualise l'intensité sonore.

Pour sortir du menu presser sur la touche QITTER de la télécommande.

CHARACTERISTIQUES TECHNIQUES

(NB : la conception et les caractéristiques de l'adaptateur peuvent être modifiées sans avis préalable)

TUNER :

1 entrée / 1 sortie

FREQUENCE D'ENTREE :

Automatique, 4:3 / 16:9

SORTIESVIDEO：

HDMI (576i, 720p, 1080i, 1080p) RGB, CVBS

MODULATION :

QPSK / 16 QAM / 64 QAM

CONNECTIQUE :

Entée tuner x 1: (IEC-TYPE, IEC169-2, FEMILLE)

USB : connecteur type A (500 mA max) en façade = 1

HDMI TV = 1

ALIMENTATION :

220-240V, 50/60 Hz

Consommation: 6 W max, < 1 W en veille

DIMENSIONS :

171X110X39mm

POIDS NET :

0,5 kg

INFORMATIONS SUR LA MISE AU REBUT DE L'ADAPTATEUR PAR LES MENAGES

A l'attention des utilisateurs privés.

Au sein de l'union européen :

Ne pas jeter l'adaptateur dans une poubelle ordinaire.

Les apparils electroniques et electriques hors d'usage doivent etre recyclés selon les directives européenne en vigueur en matière de récepération, et recyclage.

Conformément à ces directives, au sein des États membres, les particuliers peuvent ramener leur apparciels électroniques ou électriques hors d'usage à des centres de collecte désignés ou chez leur point de vente dans le cadre de l'achat d'un produit similaire ou équivalent. Les piles ou batteries de l'adaptateur hors d'usage doivent être confiées à des systèmes de collecte prévus à cet effet conformément à la législation en vigueur.

INFORMATIONS SUR LA MISE AU REBUT DE L'ADAPTATEUR PAR LES ENTREPRISES

Au sein de l'union européen :

Ne pas jeter l'adaptateur dans une poubelle ordinaire.

Quand l'adaptateur est utilisé dans le cadre d'une activité professionnelle, prenez contact avec votre fournisseur qui vous donna r toutes les informations nécessaires pour le recyclage du produit.

Les frais relatifs à la récolte et au recyclage pourront vous être facturés.

PROBLEMES	CAUSES POSSIBLES	SOLUTIONS
L'adaptateur ne s'allume pas.	Le cordon d'alimentation n'est pas branché. La prise de courant ne fonctionne pas.	Vérifier le branchement du cordon d'alimentation. Vérifier si la prise de courant fonctionne correctement.
Pas d'image ni de son.	Pas de signal. Signal très faible. Chaîne cryptée.	Contrôler les raccordements d'antenne et péritélévision. Contrôler si l'antenne fonctionne correctement. Vérifier si la chaîne est cryptée.
La télécommande ne fonctionne pas.	L'adaptateur est en mode VEILLE. Il y a un obstacle entre la télécommande et l'adaptateur. Les piles sont usées ou mal positionnées dans leur logement.	Mettre l'adaptateur en marche. Vérifier si il y a un obstacle entre la télécommande et l'adaptateur. Vérifier la qualité des piles et si elles sont bien intégrées dans leur logement conformément au sens des polarités.
