M6 - Vidéoprojecteur ASK PROXIMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vidéoprojecteur
Marque	ASK PROXIMA
Modèle	M6
Alimentation	100-240 V AC, 50/60 Hz (estimation standard)
Consommation électrique	Environ 250 W (estimation)
Source lumineuse	Lampe UHP au mercure
Résolution native	SVGA (800 x 600) (estimation pour modèle M6)
Luminosité	Environ 2000 lumens (estimation)
Contraste	2000:1 (estimation)
Connectivité vidéo	VGA, S-Vidéo, Vidéo composite
Connectivité audio	Entrée audio mini-jack, sortie audio RCA
USB	Type B (pour contrôle présentation et mise à jour firmware)
Correction trapézoïdale	Numérique (via touches Keystone)
Zoom	Manuel (bague de zoom)
Mise au point	Manuelle
Pied réglable	Bouton de déverrouillage pour réglage en hauteur
Télécommande	Infrarouge, piles AA (2x)
Durée de vie de la lampe	Environ 2000 heures (estimation)
Niveau sonore	Environ 32 dB (estimation)
Entretien	Nettoyer les lentilles avec un chiffon doux et sec ; remplacer la lampe selon instructions du guide de référence
Sécurité	Ne pas regarder directement l'objectif ; assurer une ventilation adéquate ; suivre les consignes de sécurité pour la lampe au mercure
Pièces détachées disponibles	Lampe de rechange, télécommande, capuchon d'objectif
Garantie	Sous réserve d'enregistrement ; assistance technique via www.askproxima.com/support

FOIRE AUX QUESTIONS - M6 ASK PROXIMA

Comment allumer le projecteur ASK PROXIMA M6 ?

Branchez le cordon d'alimentation, le voyant devient orange. Appuyez sur le bouton Power. Le voyant clignote en vert, attendez le préchauffage (environ 1 minute pour pleine luminosité).

Que faire si l'image ne s'affiche pas ?

Vérifiez que la source est allumée et que les câbles sont bien branchés. Appuyez plusieurs fois sur le bouton Source/Select pour sélectionner la bonne entrée. Si vous utilisez un ordinateur portable, activez le port vidéo externe (ex: Fn+F7 sur Apple, Fn+F8 sur Dell).

Comment régler la distorsion trapézoïdale ?

Utilisez les boutons Keystone (haut/bas) situés sur le projecteur ou la télécommande pour ajuster l'image jusqu'à ce qu'elle soit carrée.

Comment connecter un ordinateur au projecteur ?

Utilisez un câble VGA (fourni) pour relier le port VGA du projecteur à celui de l'ordinateur. Pour le son, utilisez un câble audio mini-jack. La connexion USB est optionnelle pour le contrôle de la présentation.

Que signifie le voyant rouge clignotant ?

Le nombre de clignotements indique un problème : 1 = lampe ne s'allume pas, 2 = lampe en fin de vie, 3 ou 4 = arrêt imprévu ou panne ventilateur, 5 = surchauffe. Éteignez le projecteur, laissez refroidir et consultez le guide de référence.

Comment éteindre le projecteur correctement ?

Appuyez deux fois sur le bouton Power. Une première pour afficher la confirmation, une seconde pour confirmer. Le voyant clignote pendant le refroidissement ; attendez qu'il reste allumé fixe avant de débrancher.

Puis-je utiliser le projecteur avec une console de jeu ?

Oui, connectez la console via un câble S-Vidéo ou composite (non fourni). Vous pouvez également raccorder l'audio à un amplificateur externe pour un meilleur son.

Comment remplacer la lampe du projecteur ?

Consultez le Guide de référence fourni sur CD-ROM ou téléchargeable sur www.askproxima.com/support. La lampe contient du mercure, éliminez-la conformément aux réglementations locales.

Quelle est la distance de projection recommandée ?

Pour une diagonale de 60 pouces (1,5 m), placez le projecteur entre 2,2 m et 2,8 m de l'écran. Pour 150 pouces (3,8 m), entre 5,6 m et 7,1 m. Utilisez le calculateur en ligne www.infocus.com/calculator.

Comment enregistrer mon produit pour la garantie ?

Notez le numéro de série (étiquette à l'arrière), puis rendez-vous sur www.askproxima.com/register. L'enregistrement active la garantie et permet de recevoir des notifications.

MODE D'EMPLOI M6 ASK PROXIMA

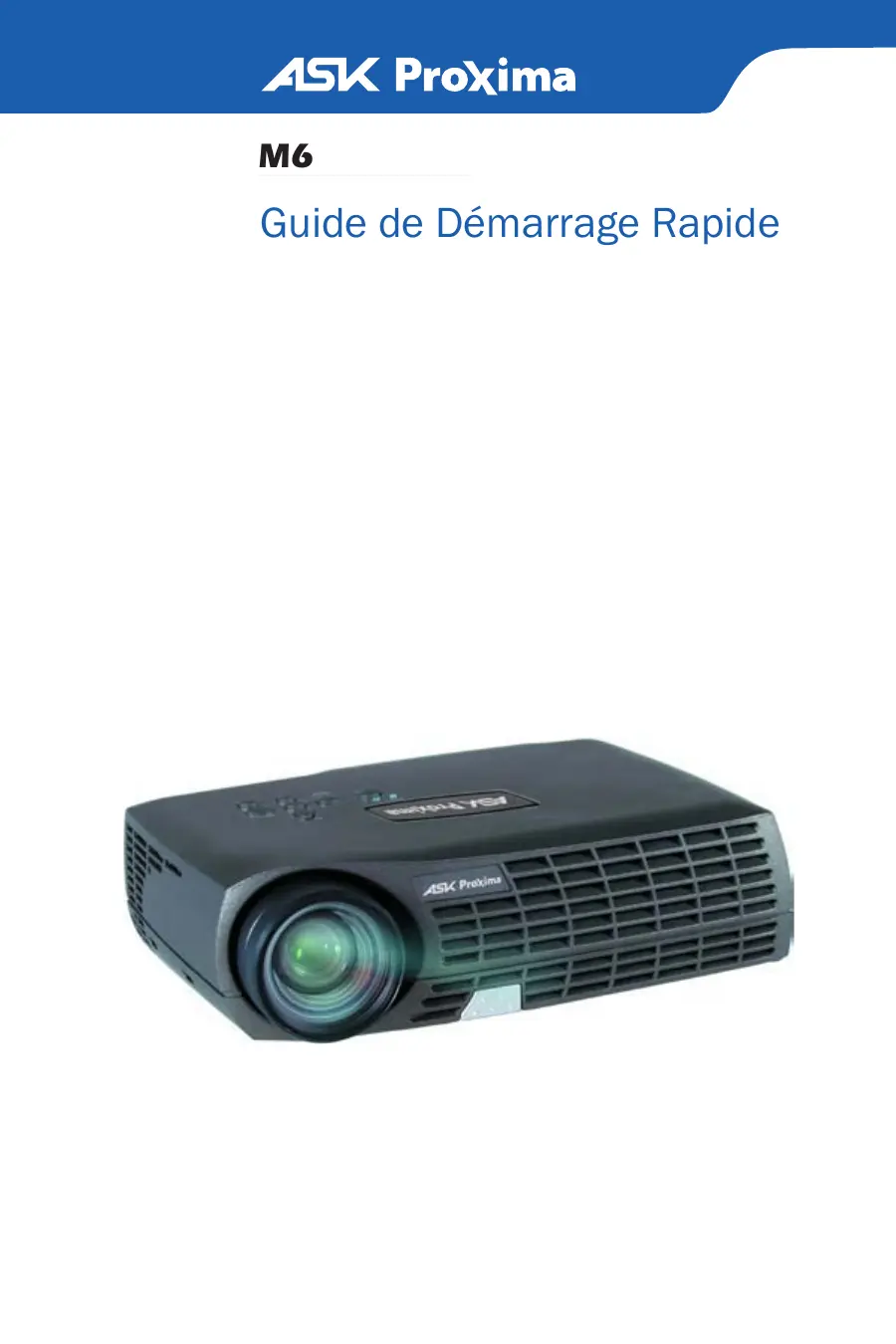

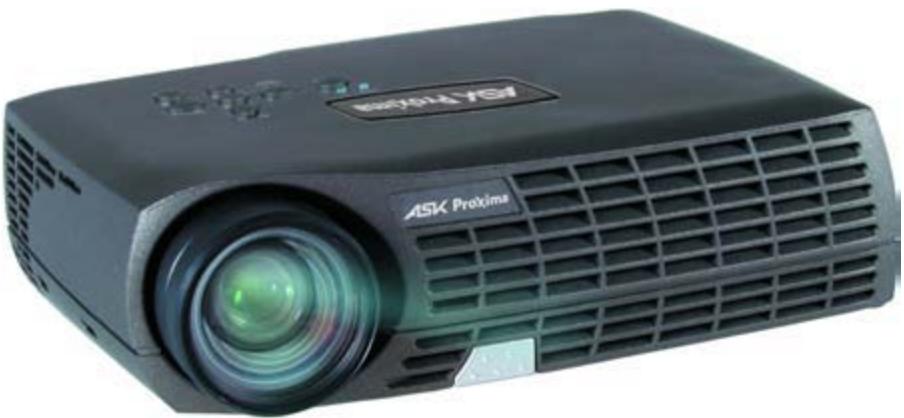

Guide de Demarrage Rapide

1

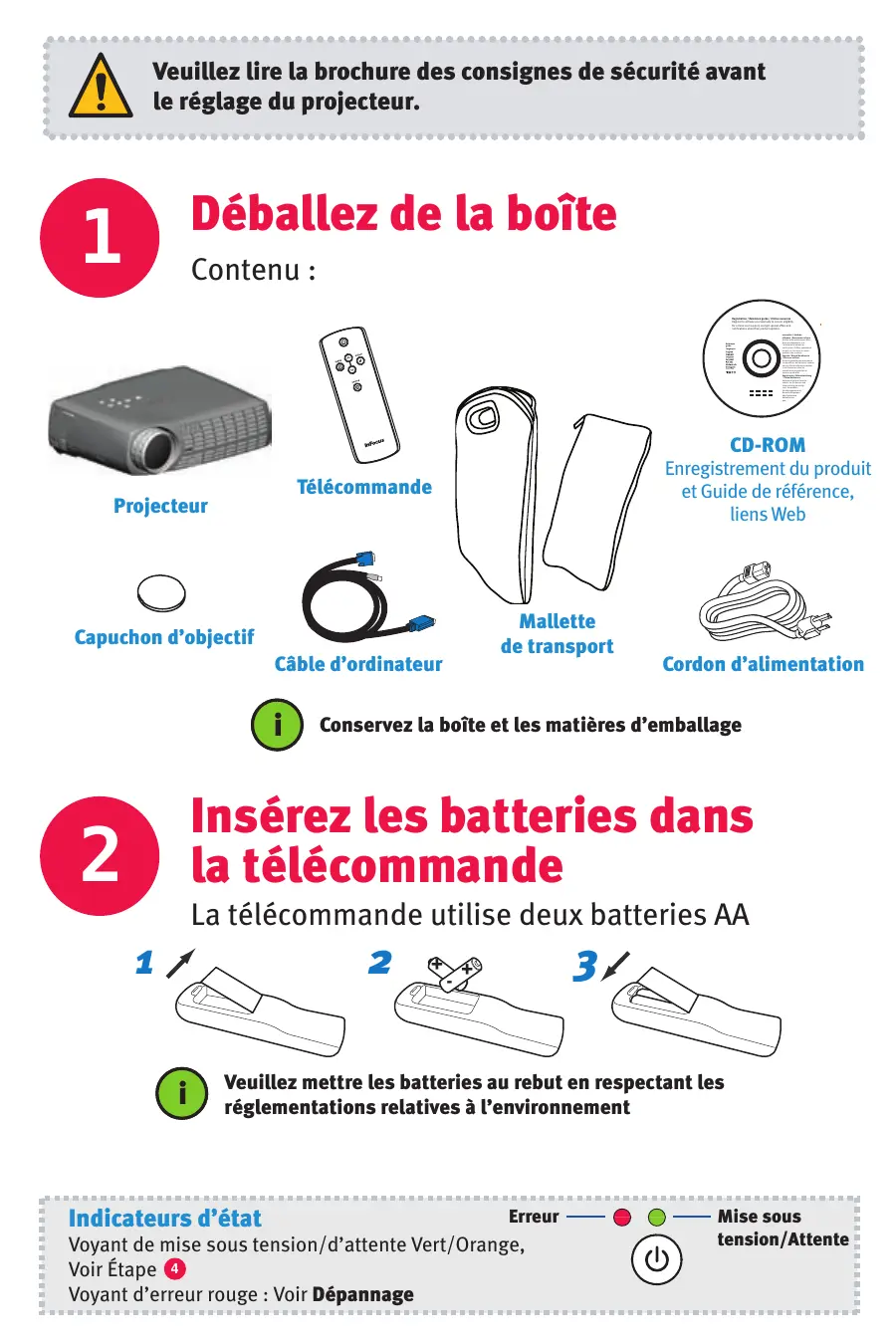

Déballez de la boîte

Contenu :

Projecteur

Télécommande

Capuchon d'objectif

Câble d'ordinateur

Mallette de transport

CD-ROM Enregistrement du produit et Guide de referencia, liens Web

Cordon d'alimentation

Conservez la boîte et les matières d'emballage

2

Insérez les batteries dans la télécommande

La télécommande utilise deux batteries AA

Veuillez mette les batteries au rebut en respectant les réglementations relatives à l'environnement

Connectez-vous à l'ordinateur

ou à une autre source (Au besoin, vous pouvez

vous raccorder à plusieurs sources)

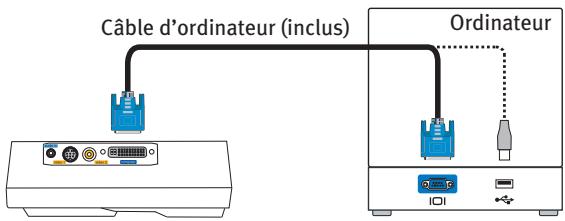

Connectez-vous à : Ordinateur

Si vous utilisez un ordinateur Apple

Voua aurez peut-etre besoin aussi d'un adaptateur. Pour plus d'informations, voir les guides « Comment faire » sur le site www.infocus.com/support/howto USB est optionnel

La connexion USB n'est nécessaire que dans les cas suivants: Contrôle de la presentation à l'aide de la télécommande Mise à niveau du microprogramme du projecteur

0U

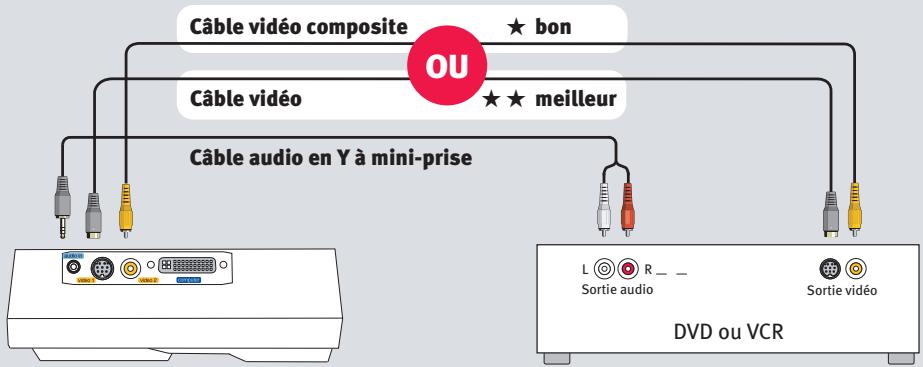

Connectez-vous à : un DVD ou un VCR*

(en utilisant les câbles en option)

1 Connectez la video en utilisant un cable S-video ou video composite
2 Raccordez-vous à l'audio en utilisant un cable audio en Y mini-prise RCA

* Convient également pour la console de jeu ou le décodeur.

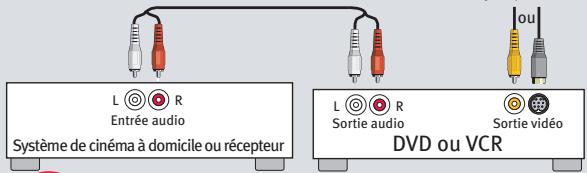

Youssouhaitez un meilleur son

Raccordez la sortie audio de la source à un récepteur/amplificateur ou à un système de cinéma à domicile muni de haut-parleurs séparés.

Cable audio RCA

0U

Connectez-vous à : Autres sources video

Les guides « Comment faire » sont disponibles à www.infocus.com/support/howto

Mettez le projecteur sous tension

1 Branchez le cordon d'alimentation au projecteur et à une prise électrique

Levoyant d'alimentation du projecteur s'allume en orange.

2 Appuyez sur le bouton d'alimentation

Levoyant d'alimentationsemetaclignoterenvert.

3Attendez la fin du préchauffage de la lampe

Après quelques secondes, le voyant d'alimentation se met à clignoter et reste allumé en vert. Il faut environ une minute pour que la lampeatteigne sa luminosité complète.

Avertissement: Ne regardez pas directement l'objetif quand le projecteur est sous tension.

Mettez l'ordinateur ou une autre source sous tension

Vous avez un ordinateur portable ? Il estpossible que vous deviez activer son portvideo externe

Sur la plupart des ordinateurs portables, il faut appuyer sur la touche Fn tout en appuyant sur une touche étiquetée CRT/LCD, LCD/VGA, ousemblable.

Apple F7

Dell Fn+F8

Fujitsu Fn+F10

Gateway Fn+F3 ou Fn+F4

HP/Compaq Fn+F4 ou Fn+F6

Sony Fn+F7

ThinkPad Fn+F7

Toshiba Fn+F5

Sequences de touches pour la plupart des ordinateurs portables courants à www.infocus.com/support

Affichez l'image

Si l'image n'est pas visible, appuyez en continu sur le bouton source/select jusqu'à ce qu'elle apparaisse. Patientez quelques secondes entre chaque activation du bouton.

Si l'image n'apparait toujours pas : Redémarrez l'ordinateur. Voir Dépannage pour une aide plus approfondie.

7

Réglez l'image

1 Hauteur

1 Maintenez enforcé le bouton de déverrouillage situé sous l'avant du projecteur.
2 Soulevez l'avant du projecteur à la hauteur désirée.
3 Relâchéz le bouton.

2 Distorsion trapézoidale

Appuyez sur les boutons keystone pour obtenir une image carrée.

3 Zoom et mise au point

Réglez d'abord le zoom, puis réglez le centre de l'image.

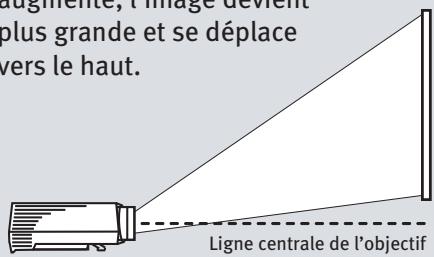

Emplacement du projecteur

Quand la distance augmente, l'image devient plus grande et se déplace vers le haut.

Taille d'écran en diagonale

60^ / 1,5m

80^ / 2m

92" / 2,3 m

150" / 3,8 m

Distance à l'écran

Minimum

7^2^ / 2,2m

9'6" / 2,9 m

11'1" / 3,4 m

18^4^ / 5,6m

Maximum

9'2" / 2,8 m

12'5" / 3,8 m

14'1" / 4,3 m

23'3" / 7,1 m

Taille d'écran interactive et calculatrice de distance www.infocus.com/calculator

En utilisant les menus pour proceder à d'autres

1 Appuyez sur menu pour afficher les menus
2 Appuyez sur ou pourCHOISIR les éléments (ouajustezle parametre)
3 Appuyez sur select pour confirmer le besoin de menu
4 Appuyez sur menu pour masquer les menus

Pour contrôle vos presentations

Branchez le cable de l'ordinateur (USB compris) à votre ordinateur (voir Étape 3), puis appuyez sur et pour vous déplacer dans votre presentation.

Éteignez le projecteur

Appuyez deux fois sur le bouton power

Appuyez une fois sur ce bouton pour afficher un message de confirmation ; appuyez deux fois pour confirmer que vous pouze eteindre le projecteur.

Levoyant d'alimentation du projecteur se met à clignoter pendant que le ventilateur refroidit la lampe. Si vous devez débrancher le projecteur,patientez jusqu'à ce que le ventilateur s'arrête et que le voyant d'alimentation s'arrête de clignoter et reste allumé en continu.

Remarque : Lorsque levoyant d'alimentation est allumé, toute activation des boutons du projecteur et de la télécommande est ignorée.

Inscription du produit

Activez votre garantie pour avoir droit aux réparations et à l'assistance et obtenir les notifications d'offres spéciales et les avis sur les mises à niveau gratuites des produits.

1 Notez le numero de série de votre projecteur

Il est imprimé sur l'étiquette située à l'arrière du projecteur. Il est exigé pour l'enregistrement (et chaque fois que vous contactez le service d'assistance).

N^o de série :

2 Allez à www.askproxima.com/register

Insérez le CD-ROM ou allez à www.askproxima.com/support

Le Guide de référence multilingue se trouve sur le CD-ROM. Il couvre la configuration avancée et le fonctionnement, y compris les instructions pour le remplacement de la lampe. Le Guide de référence est également disponible à www.askproxima.com/support

Dépannage

Aucune image, image vide ou « ASK Proxima » affiché

Si levoyant d'alimentation est eteint, assurez-vous que le cordon d'alimentation est raccordé et branché dans une prise. Si levoyant d'alimentation est orange et il ne clignote pas, appuyez sur le bouton de mise sous tension pourmettreleprojecteur sous tension.

Vérifiez la source video et les cables. Assurez-vous que la source video (ordinateur, lecteur DVD, magnétoscope, etc.) est sous tension et que les cables sont bien raccordés.

Appuyez sur le bouton source/select. Il se peut que vous ayez à appuyer plusieurs fois pour afficher la source correcte. Patientez quelques secondes entre chaque activation du bouton.

Vérifiez que le port video de l'ordinateur portable est actif. Appuyez sur la série de touches qui active le port de video externe de l'ordinateur portable (voir Étape 5). Si l'image n'apparait toujours pas, redémarrez votre ordinateur portable.

Utilisez la commande Image auto. Appuyez sur menu, appuyez sur ou pourmettre en surbrillanceImage,appuyez sur source/select,appuyez sur ou pourmettre en evidence Image auto,appuyez sur source/select.Appuyez a nouveau sur le menu pour l'effacer.

« Signal hors de l'intervalle » apparait ou l'image n'est pas bonne

Assurez-vous que tous les cables sont bien raccordés entre la source video (ordinateur, lecteur DVD, magnétoscope, etc.) et le projecteur.

Utilisez la commande Image auto (voir ci-dessus). Si le problème persiste (et que la source est un ordinateur), réduisez la résolution de l'affichage ou le taux de rafraîchissement vertical de l'ordinateur.

Levoyant rouge clignote

Remarque : ÀpRES de 1 à 5 clignotements, levoyant s'éteint pendant 2 secondes, puis le clignotement reprend.

1 clignote- La lampe ne s'allume pas. Arrêtez le projecteur et attendez une minute avant de le remetre en route. Si le clignotement continue, le remplacement de la lampe peut s'avérer nécessaire, voir ci-dessous.
2 clignote- La lampe est en fin de durée de vie. Pour obtenir des instructions sur le remplacement de la lampe, voir le Guide de referencia qui figure sur le CD-ROM ou qui peut être télécharge à www.askproxima.com/support
3 ou 4 Arrêt imprévu (3 clignotements) ou panne du ventilateur (4). Arrêtez le projecteur et clignotements attendez une minute avant de le remettre en route. Si le clignotement continue, le projecteur peut nécessiter une réparation ; allez à www.askproxima.com/support
5 clignote- Le projecteur est en surchauffe. Éteignez le projecteur et retirez tout ce qui peut boucher ses évets d'aération. Laissez le projecteur êtrent au moins pendant une minute pour qu'il se refroidisse avant de le remettre sous tension. Important : Un fonctionnement continu à température élevé peut réduire la durée de vie de la lampe et/ou du projecteur.

D'autres solutions de dépannage sont données dans le Guide de referencia

Le Guide de referencia inclus dans le CD-ROM, ou téléchargez-les à www.askproxima.com/support

Avertissement : Dans le cas peu probable d'une rupture de la lampe, des particules peuvent etre ejectes du projecteur. Ne restez pas sous le projecteur ni a proximite immediate quand le projecteur est sous tension. Voir le livre des consignes de sécurité pour des informations détaillées.

Questions? Nous nous tenons à votre disposition pour vous aider!

Rendez- nous visite à : www.askproxima.com/support

InFocus se tient à votre disposition pour vous aider à bénéficier de votre nouvel achat. Nous pouvons vous aider à dans les cas suivants...

• Déstermination des tailles d'écran
• Documentation dans d'autres langues
• Raccordement à vos sources (television, DVD, cable/satellite, jeu, etc.)
• Sélection des accessoires en option
• Établissement des contrats de protection de garantie du produit

États-Unis, Canada, Amérique latine

Tél. de l'assistance clientèle [phone]

NUMERO GRATUIT:800-799-9911

Du lundi au vendredi 7 à 17 heures Fuseau horsaire de la Côte Pacifique des États-Unis

Tél. de l'assistance clientèle
Singapour: 800-101-1864

Chine:800-828-2268

Australie:1800-630-957

Nouvelle-Zélande:0800-449-854

Du lundi au vendredi 9 à 17 heures

Heure normale de Singapour [e-mail]

Europe, Moyen-Orient, Afrique

Tél. de l'assistance clientèle [phone]

Du lundi au vendredi 8.30 à 18 heures Heure normale de l'Europe Centrale

Avertissement : La lampe Hg contient du mercure. Éliminer conformément aux réglementations locales relatives aux déchets de ce type. Voir www.lamprecycle.org

Déclaration de conformité

Bureau européen : Louis Armstrongweg 110, 1311 RL Almere, Pays-Bas

Nous déclarons sous notre propre responsabilité que ce projecteur est conforme aux directives et normes suivantes : Directive

CEM 2004/108/CE, CEM: EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, Directive basse tension

73/23/EEC, amende par 93/68/EEC, Sécurité : IEC 60950:2^e édition /A4:1996

Marques déposées

Apple, Macintosh and PowerBook sont des marques commerciales ou déposées d'Apple Computer, Inc. IBM est une marque commerciale ou déposée d'International Business Machines, Inc. Microsoft, PowerPoint, et Windows sont des marques commerciales ou déposées de Microsoft Corporation. Adobe and Acrobat sont des marques commerciales ou déposées d'Adobe Systems Incorporated. InFocus, In Focus and INFOCUS (stylish), LP, LiteShow, ScreenPlay, LitePort, ASK et Proxima sont les marques commerciales ou déposées d'InFocus Corporation aux États-Unis et dans les autres pays.

Avertissement FCC

Cet apparéil a été testé et certifié conforme aux limites définies pour un apparéil numérique de classe A, en vertu de l'article 15 des réglementations de la FCC. Ces limites ont été sélectionnées pour fournir une protection raisonnable contre les interférences nuisibles dans une installation commerciale. Céquipement généra, utilise et peut émettre de l'énergie aux fréquences radioélectriques et, s'il n'est pas installé et utilisé conformément aux instructions de ce manuel, peut cause des interférences pour les communications radio. Le fonctionnement de ce matériel dans un environnement résidentiel est susceptible de provoquer des interférences génantes; si tel est le cas, l'utilisateur doit remédier à ce problème à ses propres frais. Les alterations ou modifications apportées à cet équipement qui ne seraient pas expressement approuviées par InFocus Corporation pourrait rendre illégale l'utilisation de cet apparéil.

Avertissement EN 55022

Cet apparéil est de classe A. Dans un environnement domestique, il peut provoquer des interférences radioélectriques. Dans ce cas, l'utilisateur pourrait être amné à prendre des mesures appropriées. Typiquement, cet apparéil est utilisé dans une salle de conférence, une salle de réunion ou un auditorium.

Canada

Cet apparéil numérique de classe A est conforme à la norme ICES-oo3 du Canada.

Cet apparéil numérique de la classe A est conforme à la norme NMB-oo3 du Canada.

Modèle des produits homologués : M2+

UL, cUL, TUV

D'autres homologations nationales spécifiques peuvent s'appliquer. Reportez-vous au label de certification du produit.
