MODE D'EMPLOI CM6611 FAR

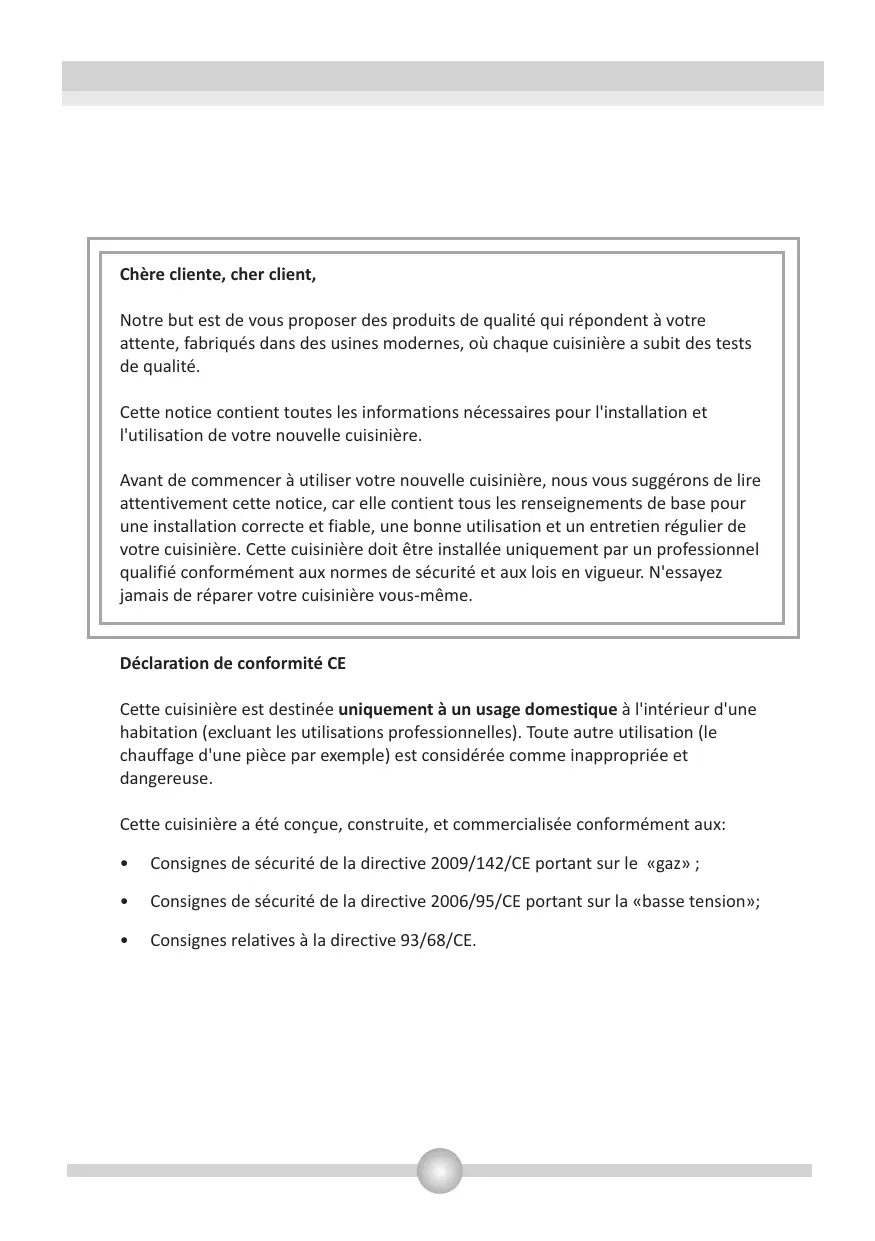

Notre but est de vous proposer des produits de qualité qui répondent à votre attente, fabriqués dans des usines modernes, où chaque cuisinière a subit des tests de qualité.
Cette notice contient toutes les informations nécessaires pour l'installation et l'utilisation de votre nouvelle cuisineire.
Avant de commencer à utiliser votre nouvelle cuisinière, nous vous suggérons de dire attentivement cette notice, car elle contient tous les renseignements de base pour une installation correcte et fiable, une bonne utilisation et un entretien régulier de votre cuisinière. Cette cuisinière doit être installée uniquement par un professionnel qualifié conformément aux normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre cuisinière vous-même.
Cette cusinière est destinée uniquement à un usage domestique à l'intérieur d'une habitation (excluant les utilisations professionnelles). Toute autre utilisation (le chiffage d'une piece par exemple) est considérée comme inappropriée et dangereuse.
Cette cusinière a ete conque, construite, et commercialisee conformement aux:
- Consignes de sécurité de la directive 2009/142/CE portant sur le « gaz »;
- Consignes de sécurité de la directive 2006/95/CE portant sur la « basse tension »;
- Consignes relatives à la directive 93/68/CE.
TABLE DES MATIÈRES
1. CHARACTERISTIQUES TECHNIQUES
2. CONSIGNES DE SECURITE
Consignes generales
Consignes d'installation
Pendant l'utilisation
Pendant le nettoyage et l'entretien
Sécurité des enfants
3. INSTALLATION
3.1 Environnement d'installation de votre cuisineire
3.2 Installation de votre cuisinière
3.3 Réglage des pieds
3.4 Raccordement au gaz
3.5 Changement des gaz
4. UTILISATION
4.1 Utilisation des brûleurs
4.1.1 Utilisation des brûleurs du plan de cuisson
4.1.2 Utilisation du brûleur du four gaz
4.1.3 Utilisation du brûleur du grill gaz
4.2 Accessoires du four
5. NETTOYAGE ET ENTRETIEN
5.1 Nettoyage
5.2 Entretien
6. SERVICE APRES-VENTE ET TRANSPORT
6.1 Avant de contacter le Service après vente
6.2 Informations relatives au transport
| MODELE | PROFON-DEUR (cm) | LARGEUR(cm) | HAUTEUR(cm) |
| CG6611 | 60 | 60 | 85 |

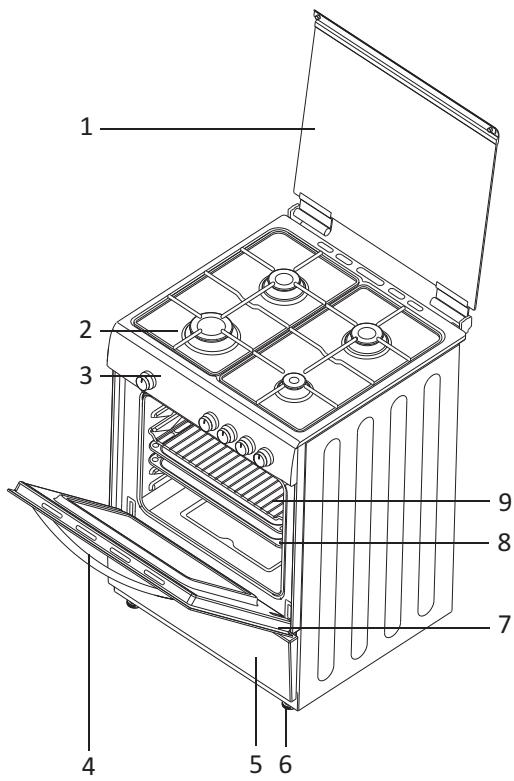

1-Couvercle
2- Plan de cuisson
3-Bandeau de commande
4- Poignée de la porte du four
5-Façade sous-four
6-Pieds réglables
7- Portedou four
8-Lèche frite
9-Grille

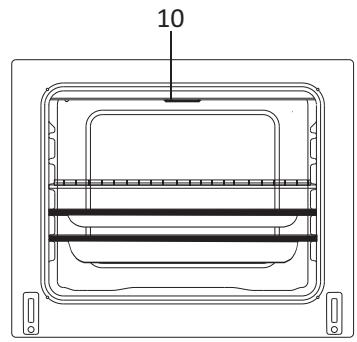

10- Brûleur du grill

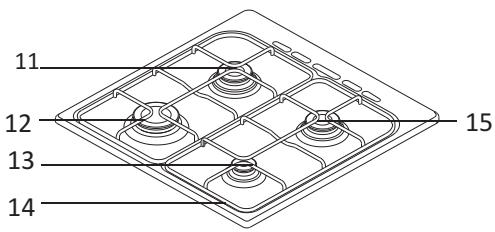

11- Brûleur semi-rapide
12- Brûleur rapide
13- Brûleur auxiliaire
14-Grille support casserole
15- Brûleur semi-rapide
2. CONSIGNES DE SECURITE
LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE CUISINIÈRE, ET CONSERVEZ LA AFIN DE POUVOIR LA CONSULTER LORSQUE CE SERA NECESSAIRE.
Consignes generales
- Les averissements qui suivent visent à garantir votre sécurité. Lisez attentivement la notice avant d'utiliser votre cuisinière.
- Cette cuisine a eté concue pour un usage domestique, excluant l'usage professionnel.
- Cette cusinière n'est pas destinée à être utilisée par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentalales, ou le manque d'expérience et de connaissance les empêchent d'utiliser cette cusinière sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de la cusinière sans danger.
- La fabrication de votre cuisine est obligant aux standards et à la réglementation applicables dans chaque pays et sur le plan international.
- Les réparations doivent être effectuées uniquement par des techniciens agrésés. Les travaux d'installation et de réparation réalisés sans suivre ces instructions peuvent représentier un réel dangere pour l'utilisateur.
- Ne jamais rien poser sur la porte du four quand ils sont ouverts, car vous risqueriez de déséquilibrer la cusinière ou de casser certaines parties.
- En cas d'utilisation d'appareils électriques à proximé du plan de cuisson, faites attention que le câble d'alimentation de ces appareils ne soit pas en contact avec la surface chaude du plan de cuisson.
- Ne soulevez ou ne déplacez jamais la cusinière en tirant sur la poignée de sa porte.
- Il est interdirit et dangereux d'alterer ou de modifier les specifications de la cuisine de quelques façon que ce soit.
- Ne pas faire sécher des torchons, éponges, ou autres objets similaires sur la cusinière ou sur ses poignées.
Consignes d'installation
- La cusinière doit être installée et mis en marche par un technicien compétent. Le fabricant ne pourra pas être tenu responsable des dommages causés par un mauvais emplacement ou une mauvaise installation réalisée par un personnel non-agréé.
- Àpres avoir déballé la cusinière, vérifie soigneusement si celle-ci n'a pas été endommagée pendant le transport. En cas de dommage, ne l'utilise pas et contactez immédiatement votre revendeur. Etant donné que les matériaux d'emballage (polystyrene, nylon, agrafes, etc...) peuvent être dangereux pour les enfants, veuilles les rassembler et les éliminer immédiatement (mettez-les dans les containers spécifiques pour le recyclage).
- Protégez votre cuisinière contre les effets atmosphériques. Ne pas l'exposer aux effets tels que le soleil, la pluie, la neige, la poudre, etc.
- Avant de brancher la cusinière au réseau gaz, vérifie si les conditions de distribution locales (nature et pression du gaz) et les réglages de la cusinière sont compatibles. Les conditions d'ajustement au gaz de cette cusinière figurent sur la plaque signalétique.
- Cette cusinière n'est pas reliée à un dispositif d'évacuation des produits combustibles. Elle sera installée et raccordée conformément aux règlements d'installation en vigueur. Une attention particulière doit être accordée aux exigences requises en matière de ventilation.
ATTENTION: L'utilisation d'une cuisine à gaz entraine l' apparition de chaleur, d'humidité, et de produits de combustion dans la pierce ou l'appareil est installé. Assurez-vous que la cuisine est correctement ventilée lorsque l'appareil est en cours d'utilisation, laissez les orifices de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique).
ATTENTION: L'appareil a ete fabriqued uniquely pour la cuisson. En consequence, il ne doit pas etre utilise a d'autres fins, pour le chauffage de pieces, par exemple.
Pendant l'utilisation
- Quand vous utilisez le four pour la première fois, une certaine odeur se produit emanant des matériaux d'isoation et des éléments qui chauffent. Pour cette raison, avant d'utiliser votre four, mettez-le à la température maximum pendant 45 minutes. Vous devrez aérer correctement l'endetroit où la cusinière est utilisée.
-
Pendant l'utilisation, la cusinière devient très chaude. Les surfaces extérieures chauffent ainsi que les surfaces interieures du four et les éléments chauffants. A l'ouverture de la porte du four, mettez-vous en retrait, car il faut faire attention à la vapeur très chaude qui sort du four. Prenez garde aux risques de brûlures pendant et après l'utilisation de votre cusinière.
-
Mème quand la cusinière est arrêtée, ses parties gardent pendant un certain temps leur température élevée. Ne touche pas les surfaces chaudes et empêchez les enfants d'approcher de la cusinière. Il est recommendé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.
-
Faites attention que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson, de façon à prévenir les chutes eventuelles.
-
Il est important de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec cette cuisinière. Assurez-vous qu'ils ne touchent pas les commandes.
-
Ne laissez pas de matière inflammable prés de la cusinière lorsqu'elle fonctionne.
-
Ne laissez par la cusinière sans surveillance lorsque vous faites cuire des matières grasses liquides ou solides. Portées à très haute température, ces matières peuvent prendre feu. Ne versez jamais d'eau sur des flammes provenant d'huile en feu, mais couvre la casserole ou la poèle avec un couvercle, afin d'étouffer la flamme, puis éteignez la cusinière. Si vous ave une hotter, ne jamais la metre en route sans surveillance quand vous faitesCHAuffer de l'huile.
-
Veuillez toujours utiliser des gants pour enlever et remplacer les alimentés dans le four.
-
Ne pas laisser la cusinière sans surveillance lors de la cuisson d'huiles liquides ou solides. Des conditions de chaleur extréme peuvent dans ces conditions donner lieu à un incendie. Ne versez jamais d'eau sur des flammes générées par de l'huile. Couvrez la casserole ou la poële avec son couvercle afin d'étouffer la flamme, puis éteindre la cusinière.
-
Pendant l'utilisation du brûleur grill, laissez la porte du four ouverte et n'oubliez pas de tousjours utiliser la tôle de protection du bandeau et manettes fournie avec la cuisinière. N'utilise jamais le brûleur du grill avec la porte du four fermée.
-
Si vous n'avez pas l'intention d'utiliser la cuisinière pendant une longue période, nous vous conseillons de la débrancher électriquement. Veillez aussi à fermer en même temps le robinet de gaz.
-
Vérifiez que les boutons de commandes de la cusinière soient toujours sur la position "0" (arrêt) lorsque la cusinière n'est pas utilisé.
-
ATTENTION: Avant de fermez le couvercle, fermez tous les brûleurs et laissez la surface du plan de cuisson refroidir.
-
Tout liquide renversé doit être enlevé du couvercle avant son ouverture.
-
Cette notice a ete concu pour plusieurs modles. Notre cuisiniere n'est peut etre pas equipede de toutes les caractéristiques decrites dans cette notice.
Pendant le nettoyage et l'entretien
- Arrêtez toujours le fonctionnement de la cusinière avant le nettoyage ou l'entretien, en la débranchant, ou en éteignant l'interrupteur principal.
- Évitez d'utiliser des produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des grattoirs comportant des objets métalliques pointus pour éviter d'endommager les surfaces.
- Ne retirez pas les boutons de commandes pour nettoyer le bandeau.
- N'utilissez jamais de nettoyeur vapeur pour nettoyer la cusinière (intérieur ou extérieur).
- Toutes les mesures de sécurité possibles ont été prises afin d'assurer votre sécurité. Étant donné que la vente peut se briser, nous vous conseillons de faire attention pendant son nettoyage afin de ne pas la rayer. Évitez de cogner ou de frapper sur la vente avec les accessoires.
Sécurité des enfants
- AVENTISSEMENT: Les parties accessibles peuvent s'avérer chaudes pendant le fonctionnement de la cusinière. Tenir les petits enfants hors de portée. Les enfants ne doivent pas s'approcher de la cusinière pendant son fonctionnement.
- Quand la porte du four est ouverte, ne laissez pas les enfants grimper sur la porte ou s'asseoir sur la porte.
Surveillance les enfants afin de vous assurer qu'ils ne jouent pas avec la cusinière.
POUR L'EFFICACITE ET LA SECURITE DE LA CUISINIÈRE, NOUS VOUS RECOMMANDONS D'UTILISER LES PIEÇES DE RECHANGE D'ORIGINE ET DE NE FAIRE APPEL QU'AU SERVICE TECHNIQUE AUTORISE.
3. INSTALLATION
Cette cusinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs pieces et matériaux, saura répondre à vos besoin sous tous les aspects. Avant d'utiliser votre cusinière, lisez attentivement cette notice afin de connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles. Pour une installation correcte, tenez compte des recommendations suivantes pour éviter tout problème ou toute situation dangereuse. Elles doivent aussi être lues par le technicien qui doit installer la cusinière.

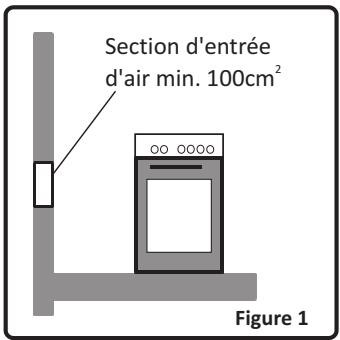

3.1 Environnement d'installation de votre cusinière
- Voiture ciusinière doit être installée et utilisée dans un endroit où il y aura toujours une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient evacués conformément à la réglementation en vigueur. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entraîr par des ventilations installées sur les murs en contact direct avec l'extérieur (voir dessin ci-dessous).
- Pendant son fonctionnement, cette cusinière nécessite 2m3/h d'air par kw.

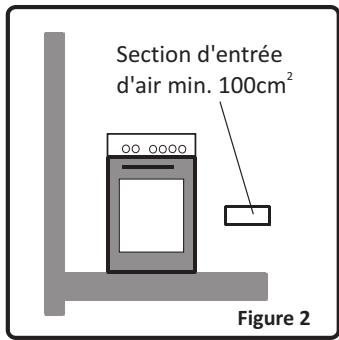

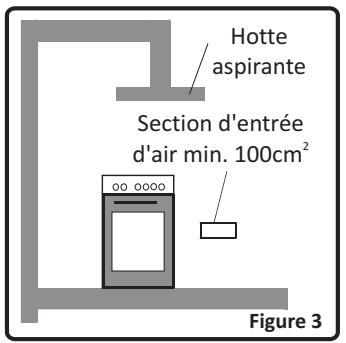

- Le flux d'air doit entre par le bas (mini 100cm^2 ) et sortir par le haut (mini 100cm^2 ). Ces ventilations doivent avoir donc une surface minimum de 100cm^2 , efficace pour le passage de l'air. Ces ventilations doivent être ouvertes et jamais bouchées. Elles doivent de préférence être situées prés de l'arrière de la cusinière (pour l'arrivée d'air fig. 1 et 2) et à l'opposé des gaz brûlés occasionnés par la cuisson (pour l'évacuation), c'est à dire à 1.80m au moins au-dessus du sol. S'il est impossible d'ouvir ces ventilations vers l'extérieur, à l'endroit où la cusinière est installée, l'air nécessaire peut également provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une,chambre à coucher, ni d'un endroit dangereux.

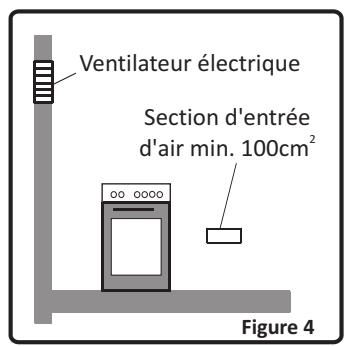

Evacuation des gaz brulés
Il est conseilé d'installer, soit une hotte d'évacuation directement reliée à un conduit qui donne directement à l'extérieur (fig. 3), soit un ventilateur électricque installé sur la fenêtre ou le mur extérieur (fig. 4) pour evacuer les gaz brûlés directement vers l'extérieur. La puissance du ventilateur électricque doit être calculée afin de pouvoir renouveler l'air de la cuisine 4 à 5 fois par heures. Son propre volume d'air par heures.
3.2 Installation de votre cuisinière
- La cusinière peut être placee prés d'un autre meuble, mais veiliez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cusinière (voir fig. 5).
- Si les meubles de cuisine sont plus haut que la cusinière, laissez un espace d'au moins 10cm entre les cotés de la cusinière et les meubles.

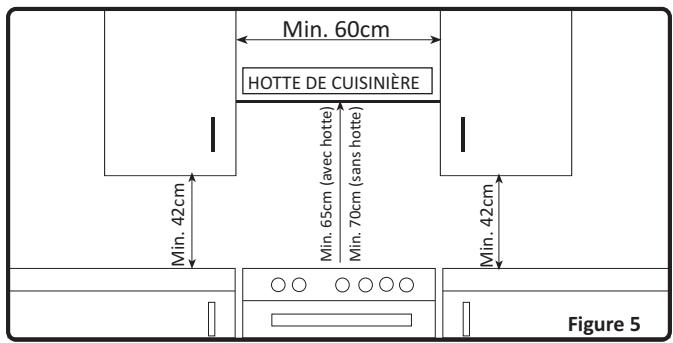

- La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux) est indiquée la fig. 5. La hotte d'évacuation doit être située à au moins 65cm du plan de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure à 70cm.
- Laissez un espace libre de 2cm entre l'arrière de la cuisine et le mur, et entre les cotés et les meubles adjacents.
Veillez à ne pas placer la cuisineière pres d'un réfrigérateur, à ce qu'il n'y ait pas matières inflammables comme les rideaux, les chiffons...etc. qui pouraient prendre feu rapidement.
- Les meubles adjacents doivent être fabriqué avec un matériel résistant à une température atteignant 80^ .

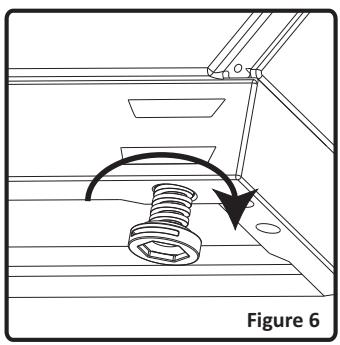

3.3 Réglage des pieds
Votrecuisiniere possede 4 pieds régables. Apress l'avoir positionné à la place prévue, il est nécessaire de vérifier la mise à niveau. Pour cela, ajustez les 4 pieds régables en les vissant ou dévissant (fig. 6). La cusinière doit absolument être positionnée à l'horizontal.
Le réglage peut se faire sur une hauteur maximum de 30mm.
Vous pouvez enlever le tiroir de la cuisine pour régler la hauteur des pieds.
Quand les pieds sont correctement régés, vous ne devez pas bouger la cuisineire en la tirant, mais en la soulevant (attention de ne pas la soulever par la poignée de la porte du four).
3.4 Raccordement au gaz
Branchement gaz et vérification des fuites
Le branchement gaz de la cusinière doit également être fait selon les normes en vigueur par un technicien qualifié (selon l'article 10 de l'arrêté du 02-08-1977 et les règes de l'art D.T.U 61-1 impoasant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel avec un détendeur-declencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque la cusinière n'est pas utilisée). Vérifiez tout d'abordquel est le type de gaz installé sur la cusinière. Cette information est indiquée par une étiquette collée à l'arrière de la cusinière. Vous trouvrez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommendons de contacter le service après vente afin d'effectuer ces mesures et réglages.

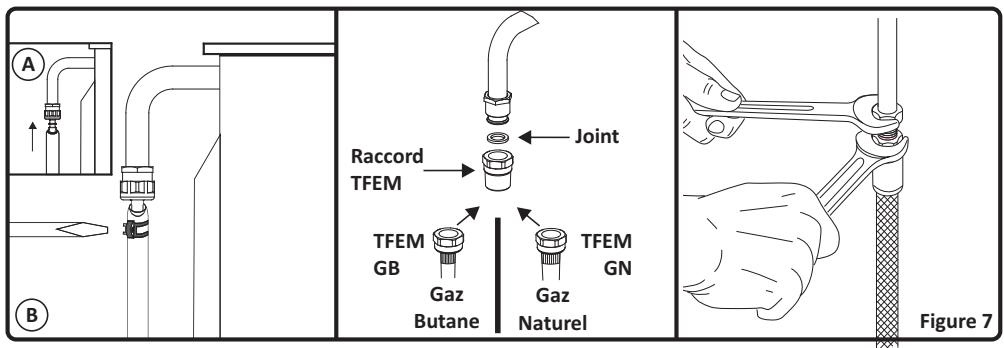

Branchement gaz butane (G30) - propane (G31)
Le technicien devra tout d'abord vérifier le réglage gaz de votre cusinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation peut être faite soit avec un tuyau gaz spécifique butane/propane vendu avec 2 colliers, soit avec un tuyau spécifique TFEM avec raccords montés.

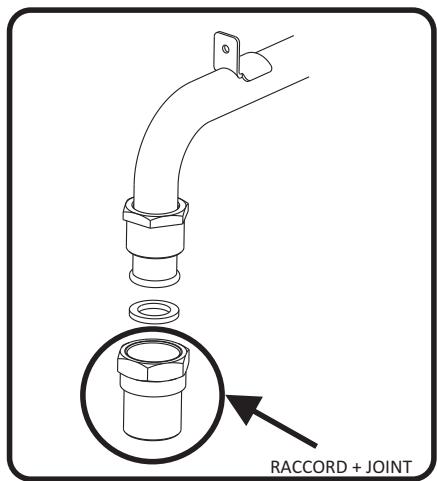

Si vous montez un tuyau butane/propane avec collier, l'embout gaz butane avec le joint sera installé sur la cusinière, le tuyau sera enforcé à fond sur cet embout et un collier sera installé en serrer correctement, mais sans couper le tuyau. Faire de même coté détendeur (voir fig. 7). La longueur maximale autorisée est 1,5m . Il est très important de surveiller la date limite de péremption indiquée sur le tuyau et le changer avant cette date pour assurer la sécurité.
Si vous montez un tuyau TFEM, l'embout gaz butane est inutil. Il suffit de visser les raccords du tuyau TFEM coté cuisinière, et coté bouteille (serrer correctement à l'aide de 2 clefs comme indiqué sur schéma ci-dessus).

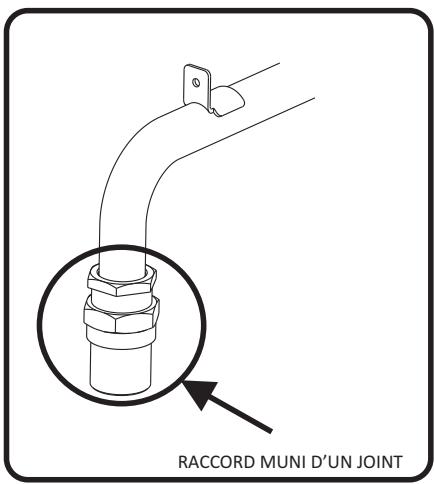

Branchement gaz naturel (G20/G25)
Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36100 / 36103 / 36121 et brancher la cuisineire selon les normes en vigueur
Points à respecter lors de la connexion du tuyau alimentation gaz:
- Aucune partie du tuyau ne doit entre en contact avec une surface dont la chaleur est supérieure à 50^ (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm .
La longueur du tuyau ne doit pas dépasser 1,5m.
- Le tuyau ne doit pas être coupé, serrer ou plié.
- Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et ne doit pas'être défectueux.
- Le tuyau doit être contrôle intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
- Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaitre. Si des bulles apparaissent, vérifier le joint de connexions et refaire le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
- Les colliers de serrage du tuyau gaz butane ne doivent pas'être rouillés.
La date de validité du tuyau doit être contrôle régulierement.
- Le branchement gaz se trouve à l'arrière droit de l'appareil (appareil vu de devant) et il est prévu pour une alimentation en gaz coté droit. Si votre alimentation gaz se situe coté gauche, il est impératif demettre un kit de série homologué qui est disponible auprès du service après-vente."
ATTENTION: Ne pas utiliser de briquet ou d'allumette pour contrôle les fuites de gaz.
3.6 Changement de gaz
ATTENTION: Les procedures suivantes doivent etre réalisées par un technicien qualifié.
Votre ci-dessus est le cas d'une brûleur. Les étapes ci-après doivent être impérativement effectuées:
Procedure changement des injecteurs:
Brûleurs du plan de cuisson:
- Coupe l'alimentation en gaz principal et débranche la prise électrique.

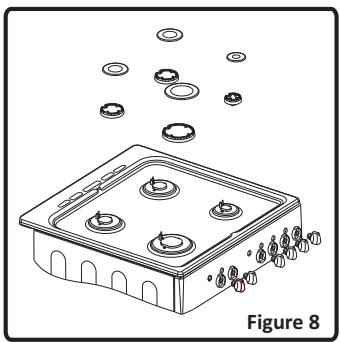

- Retireez le chapeau de brûleur et le brûleur supérieur (Figure 8).

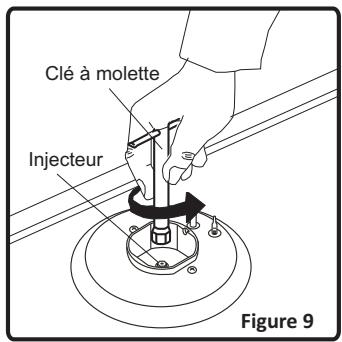

- Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (Figure 9).
- Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon te tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous allez abîmer le filt du support et le support sera à changer (et cela ne sera pas couvert pas la garantie).

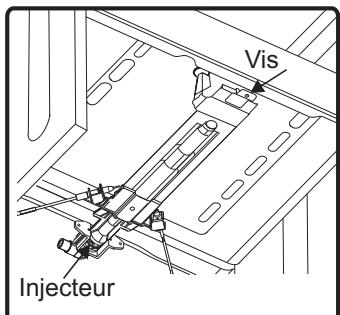

Injecteurs du four/gril :

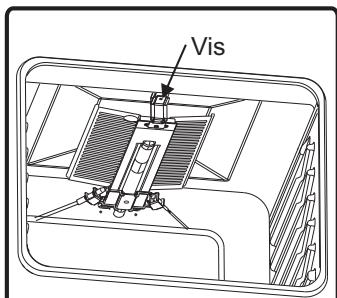

Les brûleurs du four et du grill sont fixés par une vis unique placée au bout du brûleur. Pour le brûleur du grill, cette vis est visible (Figure 10). Enlevez la vis, tirez le brûleur du grill vers vous afin d'acceder à l'injecteur situé à l'arrière haut du mougle four (Figure 11). Il est conseillé de vous éclairer à l'aide de lampe genre torche pour effectuer ce travail.

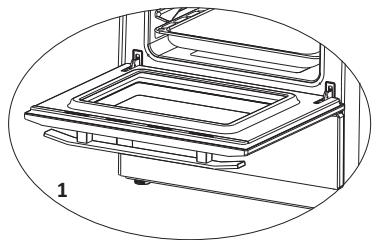

Pour le brûleur du four (bas), ouvre la porte du four, démonze les vis de maintainen de la tôle inférieure. Ouvrez le compartment situated sous le four (tiroir, ou porte abattante) pour acceder à la vis de fixation avant qui se trouve sur le brûleur (Figure 12) Si la cusinière est équipée d'une façon
3. INSTALLATION

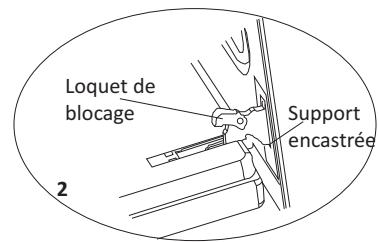

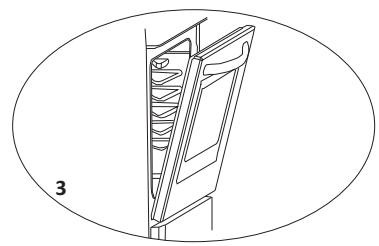

sous four fixe, il faudra d'abord démonter la porte du four pour avoir accès aux vis de maintien de cette tôle. Enlevez la vis du brûleur, et déplacez le brûleur en diagonale afin d'avoir accès à l'injecteur situé à l'arrière bas du mouflé du four (Figure 11).

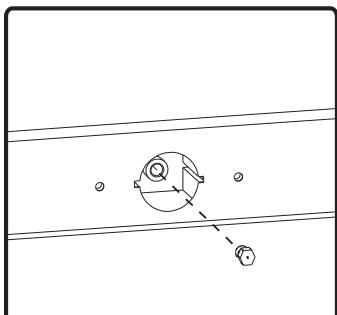

Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm. Mettez en place les nouveaux injecteurs conformément au type de gaz à utiliser, selon te tableau des informations techniques. Attention de bien visser droit les nouveaux injecteurs car si vous les montez de travers, vous alze abîmer le filt du support et le support sera à changer (et cela ne sera pas couvert pas la garantie).
Figure 10
Figure 11
Figure 12

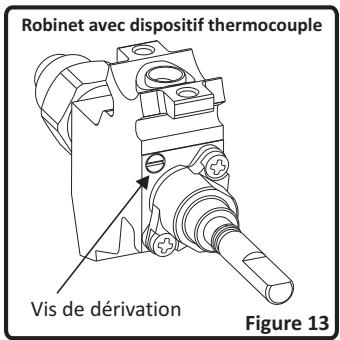

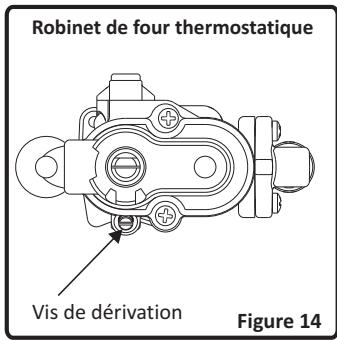

Réglage de la flamme position minimale sur le robinet
La longueur de la flamme à la position minimale peut se régler à l'aide d'une vis plate située au niveau du robinet. Pour les robinets avec thermocouple, la vis se trouve sur le côté de la tige du robinet (Figure 13). Pour un réglage plus facile de la flamme position minimale, il est conseilé d'enlever le panneau de commande pour les cusinières équipées de thermocouple et de micro rupteur (allumage automatique), pendant le réglage.
Pour déterminer la position minimale, allumez les brûleurs un par un et mettez-les à la position minimale. À l'aide d'un petit tournevis, serrez ou desserrez la vis de dérivation de 90^ environ. Lorsque la flamme a atteint une longueur d'au moins 4 mm, le réglage est correct. Pour contrôle, assurez-vous que la flamme ne s'éteigne pas en passant de la position maximale à la position minimale. Créée un vent Artificial avec votre main en direction de la flamme pour voir si celle-ci est stable.
Pour le brûleur du four, faites-le fonctionner à la position minimale pendant 5 minutes. Ouvrez et refermez la porte du four 2 à 3 fois pour vérifier la stabilité de la flamme du brûleur.
Le réglage de la position de flamme minimale n'est pas requis pour le brûleurs du grille.
Pendant la conversion du GPL au GN, la vis de dérivation doit être dévisée. Lors de la transformation de GN à GPL, cette même vis doit être resserrée au maximum. Pendant ce réglage, assurez-vous que la cusinière est débranché du secteur et que l'alimentation de gaz est ouverte.
Changement du tuyau d'alimentation en gaz:
Il faut vérifier régulièrement la date de péremption du tuyau gaz de votre cusinière. Quand la limite de validité est atteinte, il est nécessaire de changer le tuyau.
Ces tuyaux sont disponibles dans le commerce et doivent être conforme aux normes actuelles.
Après avoir changé le tuyau, il faudra vérifier qu'il n'y ait pas de fuite en vous liéérant aux informations du paragraphe ci-dessus : Branchement gaz et vérification des fuites
4. UTILISATION
4.1 Utilisation des brûleurs
Allumage des brûleurs
Les symboles des manettes sur le bandeau indiquent la position du brûleur.
- Allumage manuel des brûleurs gaz
Si vous ciusinière n'est dotée d'aucun allumage électrique ou si le réseau électrique est en panne, respectez les procédures décrites ci-dessous:
Pour les brûleurs du plan de cuisson: Pour allumer l'un des brûleurs, appuyez et tournez la manette du robinet concerné dans le sens antihoraire jusqu'à ce qu'elle soit à la position maximale et approchez aussiot la flamme d'une allumette ou un allume-gaz de la couronne avec trous du brûleur. Éloignez ensuite la source d'allumage aussiot que vous voyez une flamme stable.
Pour les brûleurs du plan de cuisson avec thermocouple: Les plans de cuisson équipés de sécurités avec thermocouple assurent la sécurité lorsque la flamme s'eteint accidentellement. Pour cette raison, pendant l'allumage manuel, maintenez la manette du robinet appuyée jusqu'à obtenir des flammes stables Si les flammes restent instables après que vous ayez relachué le bouton, repreneze la procédure Si la flamme s'eteint, le système thermocouple fermera l'arrivée de gaz du robinet concerné vers le brûleur et évitera toute accumulation de gaz non brûlé. Attendez obligatoirement 90 secondes minimum avant de rallumer un brûleur gaz éteint suite à une coupure automatique.
Pour le brûleur du four (équipé du thermocouple): Tous les brûleurs de four/grill sont équipés de sécurités avec thermocouple et assurent la sécurité lorsque la flamme s'eteint accidentellement. Pour allumer le brûleur du four, appuyez et tournez la manette du robinet four dans le sens antihoraire jusqu'à ce qu'il se retrouve à la position maximale. Tout en appuyant sur la manette, approchez aussiot une allumette ou un allume-gaz de l'orifice d'allumage situé sur le côte gauche avant du brûleur. Dès que le brûleur est allumé avec une flamine stable, éloignez aussiot la source d'allumage et restez appuyé pendant environ 3 secondes. Si les flames sont instables après que vous ayez reliâché le bouton, repreneze la procédure. Si la flamme s'eteint, le système thermocouple fermera l'acciviée de gaz du robinet du four vers le brûleur et évitera toute accumulation de gaz non brûlé. Si le brûleur du four ne s'allume pas après avoir maintainu le bouton du brûleur appuyé pendant 30 secondes maximum, ouvrez la porte du four et attendez impérativement 90 secondes minimum avant d'essayer de rallumer. Lorsque des flames s'échappent accidentellement du four, repreneze la même procédure.
Pour le brûleur du gril (équipé du thermocouple): Pour allumer le brûleur du gril, appuyez et tournez la manette du robinet gril dans le sens horaire jusqu'à ce qu'il se trouve sur la position gril. Tout en appuyant sur la manette, approchez aussiot une allumette ou un allume-gaz des orifices du brûleur. Dès que le brûleur est allumé avec une flamme stable, éloignez aussiot la source d'allumage et restez appuyé pendant environ 3 secondes (mêmes explications que le brûleur du four pour la sécurité thermocouple).
4.1.1 Utilisation des brûleurs du plan de cuisson
Position Arret
Position MAXI
Position MINI
Intermédiaire
Figure 15
Les manettes de robinet du plan de cuisson ont 3 positions: Arrêt (0), Maxi (symbole de grosse flamme) et Mini (symbole de petite flamme). ÀpRES avoir allumé le brûleur à la position «Maxi» ( comme expliqué ci-dessus, vous avez la possibilité de régler la longueur de la flamme entre les positions «Maxi» et «Mini». Évitez demettre la manette entre les positions «Maxi » et «Arrêt».

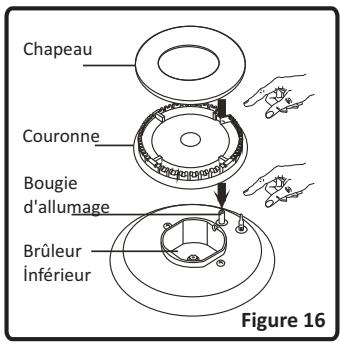

Après l'allumage, procédez à une vérification visuelle des flammes. Si vous VOYZEZ une pointe jaune, des flammes suspendues ou instables, fermez le robinet à gaz, et vérifie si les chapeaux couronnés sont bien positionnées (fig.16).
Attention, ces éléments sont très chauds, attendez qu'ils refroidissent pour éviter de vous brûler. Attention à ce qu'aucun liquide ne s'écoule à l'intérieur des brûleurs. Si des flamme s'échappent accidentellement du brûleur, fermez les robinets, aéréz la cuisine avec de l'air frais, et attendez minimum 90 secondes avant de rallumer.
Pour arrêté la cuisson, tournez la manette du brûleur dans le sens horaire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).
Votre plan de cuisson est équipé de brûleurs de diamètres différents. Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement plane. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergies. Utilisez des casseroles de taille correspondante à la flamme, si vous utilisez des éléments aux dimensions inférieures à celles précisées ci-après, vous aurez des pertes d'énergie. Le moyen le plus économique d'utiliser le gaz consiste à ramener la flamme à la position minimale une fois le point d'ébullition atteint. Nous vous recommendons de toujours couvrir votre salarié de cuisson.
Brûleur rapide : 22-26cm
Brûleur semi-rapide 14-22cm
Brûleur auxiliaire : 12-18cm
Figure 17
Lorsque vous n'utilise pas votre cuisinependant des périodes prolongées, veuillez toujours fermer le robinet d'arrivée de gaz.
AVERTISSEMENT:
Utilisez uniquement des cassetoles à fond plat et assez écais.
Veillez à ce que la base de la casserole soit sèche avant de la placer sur les brûleurs.
- La température des parties exposées à la flâme peut être très élevée lorsque de l'utilisation. C'est pourquoit il est impératif de tener les enfants et les animaux hors de portée des brûleurs pendant et après la cuisson.
- Àprousutilisation,la plaque de cuisson restetreschaudependant une longuDurée.Nepas la toucher et ne pas placer d'objects dessus.
- Évitez demettre couteaux, fourchettes, cuillères, et couvercles sur le plan de cisson car ils deviendront chauds et pourraient entraîner des brûlures graves.

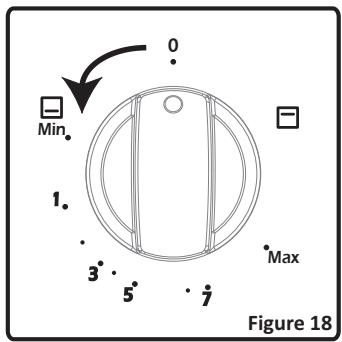

4.1.2 Utilisation du brûleur du four gaz
Après avoir allumé le brûleur du four comme expliqué ci-dessus, vous pouvez régler la température à l'intérieur du four, en positionnant la manette en face des indications qui se trouvent sur le panneau de commande ou sur la base de la manette (mini à maxi). Si votre four est équipé d'un thermostat, consultez le tableau des Températures ci-dessous pour lechioix des Température en fonction des alimentés à cuire. Évitez de faire fonctionner le four en mettant la manette entre la position "Arrêt" et l'indication de la température mini (dans le sens antihoraire). Toutjours utiliser le four entre les positions maximum et minimum.
Pour arrêté la cuisson du four, tournez la manette du brûleur four dans le sens horsaire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).
60x60
| POSITION | TEMPERATURE |
| MAX. | 290°C |
| 7 | 240°C |
| • | 230°C |
| 5 | 200°C |
| • | 190°C |
| 3 | 180°C |
| • | 170°C |
| 1 | 150°C |
| MIN. | 145°C |
Prechauffage
Si vous nevez préchauffer le four, il est conseilé de le faire 10 minutes avant de mettre les plats. Pour les recettes nécessitant des températures élevées comme le pain, les pâtes, les pains cuits en galette, les soufflés, etc., il convient de préchauffer le four afin d'obtenir des résultats optimums. Pour obtenir de更好地 résultats lors de la cuisson de denrées congelées ou fraîches prêtes à la consommation, veuillez toujours préchauffer le four dans un premier temps.
Cuisson
- Voiture ciusiniere est livree (suivant modèle) avec des plaques, lèchefrites, une grille et une broche pour rôtir la volaille. Vous pouvez par ailleurs utiliser des plats en verre, des moulés à gâteaux, des plaques à four spéciales adaptées à la cuisson au four, que vous trouverez dans le commerce.
- Veillez à respecter les instructions données par le fabricant quant à l'utilisation possible des plats. Si vous utilisez des plats de petites dimensions, placez-les sur la grille de façon à ce qu'ils soient bien au milieu. Les instructions suivantes doivent également être respectées pour tous les plats émailrés.
Si les alimentés destinés à cuir ne couvrent pas toute la surface de la plaque de cuisson, s'il s'agit d'aliments qui sortent du congélateur, ou si la l'échéfte est utilisée pour recueiller les jus de cuisson susceptibles de couler durant le rôtissage, la plaque peut connaître des changements de forme dus aux fortes températures occasionnées par la cuisson ou le rôtissage. La plaque ne reprendra sa forme initiale que lorsqu'elle aura complètement refroidi après la cuisson. Il s'agit d'un phénomène tout à fait normal causé par les transferts de chaleur.
- Si vous utilisez des plats ou autres ustensiles en verre pour la cuisson, ne les exposez pas directement au froid après les avoir sortis du four. Ne les posez pas sur des surfaces froides ou humides. Déposez-les sur un torchon de cuisine sec ou sur un dessous de plat, et voirlez à ce qu'ils refroidissent lentement, de manière à éviter qu'ils ne se cassent.
- Attention, ne jamais poser la lèchefrite sur la partie inférieure du four, car il y a risque de surchauffe et de dépréciation de l'émail du four

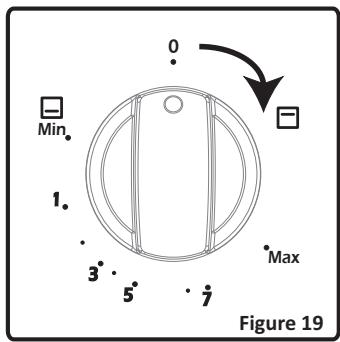

4.1.3 Utilisation du brûleur du grill gaz
ATTENTION: Les parties accessibles peuvent s'avérer chaudes pendant le Fonctionnement du grill. Tenir les petits enfants hors de portée.
Juste après avoir allumé le brûleur, installez la tôle de protection du gril sous le bandeau. Ensuite, fermez partiellement la portedu four jusqu'à ce qu'elle vienne en butée de la tôle deprotection (position semi-ouverte à 30^ environ).

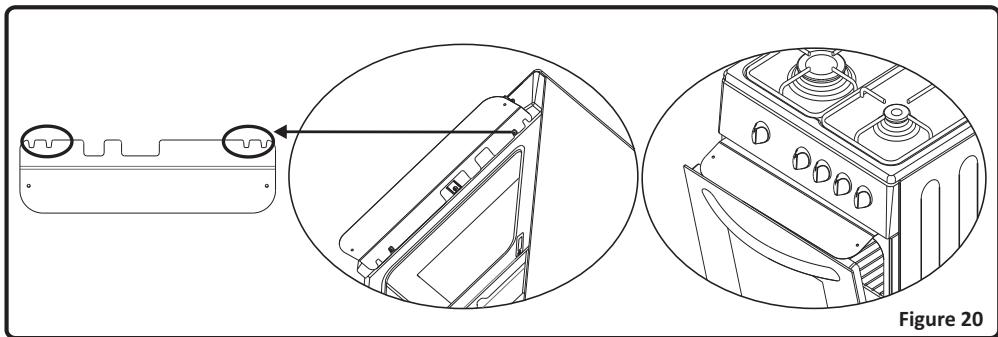

Mise en place de la tôle de protection du grill
Prenez en main et positionné la tôle de protection comme indiqué sur le dessin ci-dessous (à gauche). Vous apercevez deux petites fentes sur les côts drot et gauche du bord arrêté de la tôle.
Deux vis sont situées sous le bandeau. Mettez en place la tôle en alignant les fentes de montage face aux 2 vis, de sorte que la tôle viennent se positionner sous le bandeau. Poussez la tôle vers l'arrêté jusqu'à ce qu'elle tienne fermement en place.
Cuisson
-
Quand vous vous servez du grill dans votre four, nous vous recommendons d'utiliser les ustensiles fournis avec la plaque correspondante (si vous matériel comprend ces accessoires). Ainsi, les matières grasses qui coulent et giclent ne saliront pas l'intérieur du four. Si vous utilisez la grille : placez une lechefrite sur l'un des deux gradins du bas pour recueillir les matieres grasses. Pour faciliter le nettoyage, ajoutez un peu d'eau dans la lechefrite.
-
Quand vous utilisez le grill, utilisez les gradins 4 et 5 et huilez la grille pour que les alimentes à griller ne collent pas à la grille.
- Le brûleur du grill ne peut pas être régé entre les positions max et min, la chaleur étant toujours à un régime constant. Pour arrêté le brûleur du grill, tournez la manette dans le sens antihoraire jusqu'à ce que le repère de la manette soit en face du point «0» (repère manette vers le haut).
- Posez la grille sur les étagères les plus élevées (5ème ou 6ème), de sorte que les alimentents ne touchent au brûleur du grill.
- Mettez un plateau juste en dessous de la grille afin de recueillir laGRAissependantla grillade.
- Préchauffez le grill pendant quelques minutes avant demettre en place les alimentes à griller. Les alimentés doivent être returnées pendant la cuisson.
- Les alimentés doivent être bien secs avant d'être passés au grill afin de minimiser les risques d'élaboussure. Mettez légarement un peu d'huile ou du beurre fondu sur les viandes maigres et les poissons afin qu'ils restent frais pendant la cuisson.
- Installez les alimentents au centre de la grille pour permettre une circulation maximale de l'air.
- Ne couvrez jamais la grille avec du papier d'aluminium au risque de provoquer un échauffement très important au niveau du grill.
- Si vous cuisinière est dotés d'une plaque grill en accessoires, reportez-vous à la section réservée aux accessoires pour savoir comment procéder.
AVERTISSEMENT: Assurez-vous d'avoir fermé le grill avant de referrer la porte.
4.2 Accessoires du four
- Si un petit plat est utilisé, placez ce plat au milieu de la grille afin qu'il se trouve correctement placé.
- Si les alimentés à cuir ne couvrent pas entièrement le plateau du four, si les alimentés sont sortis du congealaur ou si le plateau est utilisé pour récapérer le jus des alimentés pendant une grillade, une déformation peut apparaitre sur le plateau en raison des hauteures températures de cuisson ou de grillade. Le plateau retrouvera sa forme une fois refroidi après la cuisson. C'est une déformation physique normale résultat de l'effet de la chaleur.
- Ne pas poser un ustensile de cuisson en verre dans un environnement froid directement après la cuisson. Ne pas le poser non plus sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse progressivement en le plaçant sur un dessous de plat ou un torchon, sinon, il pourrait se briser.
- Si vous faites une grillade au four, nous vous conseillons d'utiliser la grille fourni avec le plateau pour ce produit (si vous four en est équipé). Si vous comptez utiliser la grande grille, insérez un plateau sur une des parties inférieures afin de recueiller huile. Versez également de l'eau dans ce plateau pour un nettoyage facile et éviter les fumées.
- Comme il a été précisé dans le paragraphe précédent, n'utilise jamais le brûleur du grill sans sa tôle de protection. Si vous four est équipé d'un brûleur grill à gaz et que vous avez perdu la tôle de protection, ne vous serve pas du grill et commandez-en une au plus vite au service agrée le plus-Proche.

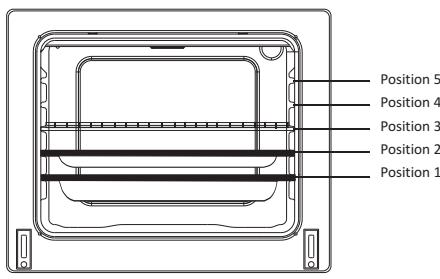

Moufle du four
Positions sur glissières moulées
Accessoires du four
- Les accessoires de votre four peuvent être différents en fonction du modele.
Grille
La grille sert pour les grillades et pour supporter différents ustensiles de cuisson. Pour bien positionner la grille dans le four, mettez-la sur n'importe quei support et poussez la jusqu'au fond.
Plateau moyenne épaisseur
Le plateau moyenne épaisseur sert à cuir les ragôuts.
Pour bien positionner ce plateau dans le four, mettez-la sur n'importe quel support et poussez le jusqu'au fond.
5.1 Nettoyage
Veillez à ce que toutes las manettes des brûleurs et commandes soient éteints et que la cusinière soit froide avant d'effectuer le nettoyage du four.
Important: Débranchetz tous la prise électrique avant de commencer le nettoyage.
Contrôlez si les produits de nettoyage sontapprovés et recommends par le fabricant avant de lesutiliser.N'utilise pas de crèmes caustiques,de poudres nettoyantes abrasives,des épongesabrasives,des laine d'acier epaisses ou des outils durs pour éviter d'endommager les surfaces. Si lesliquides débordent autour de votre four,les parties émailées peuvent être endommagées.Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.
Nettoyage de l'intérieur four
L'intérieur du four émailé se nettoie plus facilement lorsque le four est encore un peu chaud. Àpres chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempe dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Il est parfois nécessaire d'utiliser un produit de nettoyage liquide pour effectuer un nettoyage complet. NeURTout pas nettoyer avec des nettoyants secs, en poudre, ou encore avec un nettoyeur à vapeur.
Pour démonter la porte du four
Pour enlever la porte du four :
Ouvrez la portedou four (1).
- Ouvrez le loquet de blocage jusqu'à la position finale (2).
- Fermez la porte jusqu'à ce qu'elle soit presqu'entierement fermée comme indiquedans le 3^éme schéma et enlevez la porte en latirant vers vous.
REMARQUE: Pour remonter la porte, faites le contraire de ce qu'il faut pour l'enlever.
Assurez-vous que les supports encastrées soient bien positionnées sur la support de charnière comme indiqué dans le deuxième schéma.
Le remontage de la porte se fait dans le sens inverse des explications ci-dessus. Assurez-vous que les loquets de blocages sont bien remis en place.
Nettoyage des brûleurs gaz
- Enlevez les grilles émailées, les chapeaux de brûleurs et les brûleurs supérieurs (Figure 16).
- Nettoyez-les avec de l'eau savonneuse.
- Rincez-les et séchez-les avec un chiffon doux (ne les laissez pas mouillés)
- Àprous le nettoyage, assurez-vous d'avoir remis correctement les pièces en place.
- Évitez de nettoyer une partie du plan de cuisson avec une éponge métallique. Elle rayera la surface.
- Les surfaces supérieures des grilles émailées peuvent s'alterer dans le temps du fait de leur utilisation et des flammes des brûleurs. Ces parties ne seront pas affectées par la rouille et ce n'est pas une défaillance liée à la production.
- Pendant le nettoyage de la plaque du plan de cuisson, faites attention à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs pour éviter d'obstruer les injecteurs.
Parties émailées:
Afin de les garder comme neues, nettoyez-les régulièrement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne pas les laver lorsqu'elles sont encore chaudes, et ne jamais utiliser de poudres ou matérieliaux nettoyants abrasifs. Ne pas laisser les éléments suivant en contact prolongé avec les parties émailées: vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'alteration irrémédiable de la surface émaillée.
Acier inoxydable:
Les parties en acier inoxydable doivent être nettoyées régulièrement avec de l'eau chaude savonnue et une éponge douce, puis être séchéées avec un chiffon doux. Ne jamais utiliser de poudres ou matériaux nettoyants abrasifs. Ne pas laisser les éléments suivant en contact prolongé avec les parties émailées: vinaigre, café, lait, sel, eau, citron, ou jus de tomate, sous peine d'alteration irrémédiable de la surface en acier inoxydable.
5.2 Entretien
Autres contrôles
Contrôlez la date de validité du tuyau d'arrivée de gaz régulierement. Si la date arrive à échéance, veuillez le changer au plus vite. En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs et du four (ex: manettes difficiles à tourner), veuillez contacter le service après vente.
6. SERVICE APRES-VENTE ET TRANSPORT
Si La cusinière ne fonctionne pas:
- Vérifiez que la cusinière est bien branchée
- Vérifiez qu'il n'y a pas de coupure de courant, et qu'il y a bien du courant sur la prise
Le four nechauffepas:
La chaleur n'a peut'être pas ete reglee avec la manette de controle du four.
Cuisson (si la partie inférieure ou supérieure ne cuit pas de manière égale):
- Contrôlez les emplacements des grilles et plateaux, le temps de cuisson et la température du thermostat préconisés sur cette notice.
Les brûleurs du plan de cuisson ne fonctionnent pas correctement:
- Vérifiez si les éléments du brûleur ont été bien remis en place (surtout après un nettoyage ou après l'installation).
- Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevé. Pour les cuisinières qui fonctionnent avec les bouteilles GPL (Butane ou Propane), vérifie que les bouteilles ne soient pas vides vide.
Si les problèmes de la cusinière continuent même après avoir effectué les vérifications ci-dessus, contactez le Service après vente.
Si vous avez besoin de transporter la cusinière, gardez l'emballage original du produit et transporte-la avec. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les brûleurs et les grilles de brûleurs afin que rien ne rougependant le transport (au mistroux, mettez ces éléments dans un carton séparé). Placez une feuille de papier entre le couvercle supérieur et la plan de cuisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales de la cusinière. Ouvrez la portedu four et mettez du carton ou du papier sur la vitre interieure du four afin que les plateaux et la grille n'endommagent pas la contre-porte du four pendant le transport. Scotchez aussi la portedu four aux parois laterales.
En l'absence de l'emballage original, prenez des mesures afin de protégger la cuisineire, notamment ses surfaces externes (surfaces en verre et peintes), contre les évventuels coups.
| Il2E+3+
Destination: FR
Classe 1 | LPG
G30 28-30 mbar | LPG
G31 37 mbar | NG
G20 20 mbar | NG
G25 25 mbar |
| BRULEUR RAPIDE | | | | |
| Diamètre de l'injecteur | 85 | 85 | 115 | 115 |
| Intensité nominale | 2,9 | 2,9 | 3 | 3 |
| Consommation en 1 heures | 210.9 gr/h | 207,1 gr/h | 285.7 lt/h | 332.2 lt/h |
| BRULEUR INTERMÉDIAIRE | | | | |
| Diamètre de l'injecteur | 65 | 65 | 97 | 97 |
| Intensité nominale | 1,7 | 1,7 | 1,75 | 1,75 |
| Consommation en 1 heures | 123,6 gr/h | 121,4 gr/h | 166.7 lt/h | 193.8 lt/h |
| BRULEUR AUXILIAIRE | | | | |
| Diamètre de l'injecteur | 50 | 50 | 72 | 72 |
| Intensité nominale | 0,95 | 0,95 | 1 | 1 |
| Consommation en 1 heures | 69.1 gr/h | 67,9 gr/h | 95.2 lt/h | 110.7 lt/h |
| BRULEUR DU FOUR | | | | |
| Diamètre de l'injecteur | 76 | 76 | 120 | 120 |
| Intensité nominale | 2,7 | 2,7 | 2,6 | 2,6 |
| Consommation en 1 heures | 196,3 gr/h | 192,9 gr/h | 247.6 lt/h | 287,9 lt/h |
| BRULEUR DU GRILLE | | | | |
| Diamètre de l'injecteur | 68 | 68 | 110 | 110 |
| Intensité nominale | 2,1 | 2,1 | 2 | 2 |
| Consommation en 1 heures | 152,3 gr/h | 150 gr/h | 190.5 lt/h | 221.5 lt/h |
NG:
Si votre apparéil est régle en usine pour être alimenté au gaz naturel avec Tuyau
TFEM:
Pour raccarder votre cuisinière avec un tuyau de raccordement TFEM, ne démonze pas le raccord ni son joint déjà installés sur l'arrivée de gaz.Assurez vous que le tuyau que vous utilisez est Conforme à la norme NF D 36100 / 36103 / 36121.
AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.
LPG:
Si votre apparéil est régle en usine pour être alimenté au gaz butane :
Si vous souhaitez utiliser un tuyau de raccordement TFEM adapté OU Si vous souhaitez changer le mode d'alimentation et brancher votre cuisinière au gaz naturel avec un tuyau de raccordement TFEM
Utilisez le raccord fourni avec les pièces de rechange. Assurez vous que le tuyau que vous utilisez est Conformé à la norme NF D 36100 / 36103 / 36121. Utilisez toujours un joint entre le raccord et l'arrivée de gaz.
AVERTISSEMENT: APRES AVOIR EFFECTUE LE BRANCHEMENT AU GAZ, N'OUBLIEZ PAS DE FAIRE UN TEST DE FUITE AVEC DE L EAU SAVONNEUSE.
Le symbole qui figure sur le produit ou sur son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et Electroniques. En garantissant l'élimination correcte de ce produit, vous évitez des effets négatifs sur l'environnement et la santé humaine qui peuvent etre causés par une élimination incorrecte de ce produit. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le centre de collecte des ordures menagères ou le magasin où vous aze achete le produit.
VESTEL FRANCE 17 RUE DE LA COUTURE PARC D'AFFAIRES SILIC 94563 RUNGIS-FRANCE
Notice Facile
