PBIG96GVT/C - Cuisinière LOFRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz
Marque	LOFRA
Modèle	PBIG96GVT/C
Dimensions (H x L x P)	900-915 x 600 x 600 mm (hors poignée de porte)
Alimentation gaz	Butane G30 (28-30 mbar), Propane G31 (37 mbar), Méthane G20 (20 mbar)
Alimentation électrique	220-240 V ~, 50/60 Hz
Nombre de brûleurs gaz	5 (auxiliaire, semi-rapide, rapide, triple couronne, poissonnière)
Four	Four à gaz avec thermostat, capacité 60 L (géant) ou 30 L selon modèle
Grill	Grill à gaz (sécurité et fonctionnement à pleine puissance)
Fonctions principales	Brûleurs gaz avec allumage électronique intégré, four gaz avec thermostat, grill gaz, allumage manuel de secours, sécurité thermocouple

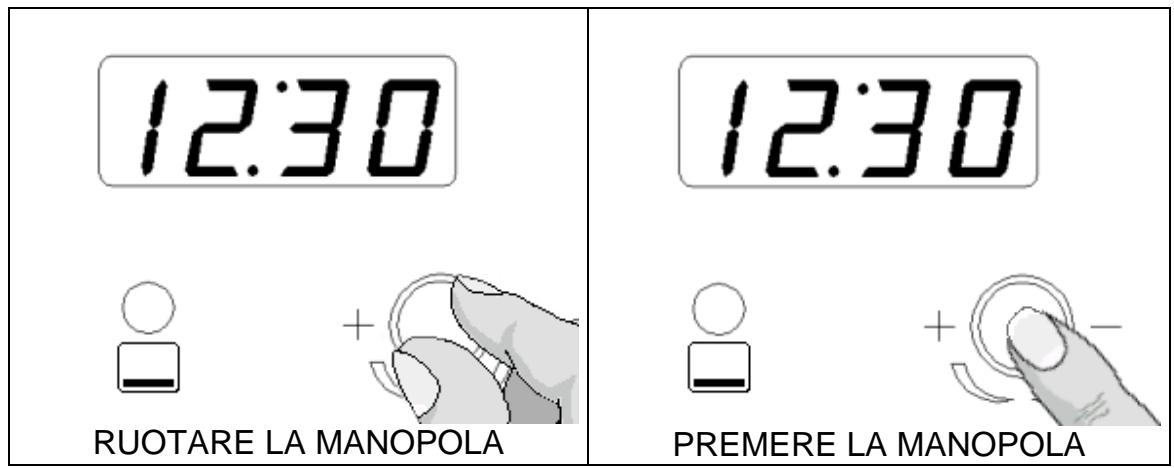

Commandes	Manettes de commande pour brûleurs et four, programmateur électronique (selon modèle)
Matériau de la surface	Inox, verre (couvercle), émail
Nettoyage et entretien	Nettoyer avec une éponge humide et un détergent doux ; ne pas utiliser de produits abrasifs ni de grattoirs métalliques ; retirer les grilles et la lèchefrite pour un nettoyage approfondi
Sécurité	Dispositif de sécurité thermocouple sur tous les brûleurs ; verrouillage des commandes (selon modèle) ; indicateurs de chaleur résiduelle pour le verre ; arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine Lofra ; intervention par un technicien qualifié ; kit de conversion gaz disponible
Informations générales	Appareil domestique ; installation et entretien par un professionnel ; conserver la notice ; classe énergétique non spécifiée

FOIRE AUX QUESTIONS - PBIG96GVT/C LOFRA

Comment convertir la cuisinière pour un autre type de gaz ?

Pour convertir les brûleurs de la table de cuisson, retirez les grilles, les chapeaux et les diffuseurs, puis remplacez les injecteurs selon la Table 1 de la notice. Pour le four, accédez à l'injecteur en démontant la base du four. Ajustez ensuite le débit minimum en tournant la vis de by-pass avec un tournevis. Utilisez uniquement des injecteurs d'origine Lofra.

Comment nettoyer les brûleurs et les diffuseurs ?

Démontez les chapeaux, diffuseurs et supports des brûleurs. Lavez-les à l'eau savonneuse, brossez doucement pour déboucher les orifices, rincez et séchez soigneusement. Vérifiez que tous les trous sont libres avant de remonter. N'utilisez pas de produits abrasifs.

Pourquoi les flammes sont-elles jaunes ou irrégulières ?

Des flammes jaunes indiquent un mauvais mélange air-gaz, souvent dû à des diffuseurs obstrués ou à une pression de gaz incorrecte. Nettoyez les diffuseurs et vérifiez que les injecteurs sont adaptés au gaz utilisé. Si le problème persiste, contactez un technicien.

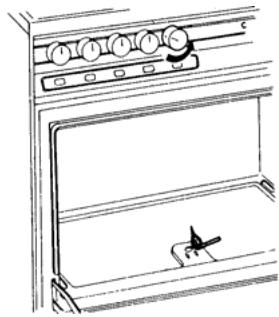

Comment allumer le four en cas de panne de courant ?

Ouvrez complètement la porte du four, tournez la manette du four sur la position maximale, puis approchez une flamme (briquet) par l'ouverture prévue à cet effet (voir schéma dans la notice). Maintenez la manette enfoncée 5 à 10 secondes après allumage.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'alimentation gaz est ouverte et que la manette est enfoncée suffisamment longtemps (5-10 s). Assurez-vous que les orifices du diffuseur ne sont pas bouchés. Si l'allumage électronique ne fonctionne pas, nettoyez la bougie d'allumage avec un chiffon sec.

Comment installer la cuisinière en toute sécurité ?

Placez-la dans une pièce d'au moins 26 m³ avec une ventilation permanente (ouverture de 100 cm²). Raccordez le gaz avec un tuyau flexible en acier inoxydable (max 2 m) ou un tuyau en caoutchouc conforme (max 1,5 m). Branchez l'électricité à une prise avec terre et un dispositif de coupure omnipolaire. Utilisez le kit anti-basculement fourni.

Comment nettoyer la porte du four en verre ?

Attendez que le four soit froid. Retirez le cadre supérieur (selon modèle à l'aide d'un tournevis) et démontez les vitres. Lavez à l'eau savonneuse, rincez et séchez. Ne pas utiliser de produits abrasifs ni de grattoirs métalliques pour éviter les rayures.

Quelle est la procédure pour remplacer l'ampoule du four ?

Débranchez l'appareil et attendez que le four refroidisse. Ouvrez la porte, dévissez le capot de verre, remplacez l'ampoule par une du type spécifié sur la plaque signalétique (généralement 220-240V, T 300°C, E14, 15/25 W). Revissez le capot.

Les enfants peuvent-ils utiliser la cuisinière ?

Non, les enfants de moins de 8 ans doivent être tenus à distance. Les enfants de plus de 8 ans ne peuvent l'utiliser que sous surveillance constante. Ne laissez jamais les enfants jouer avec l'appareil.

Que faire si une surface en verre se brise ?

Coupez immédiatement l'alimentation électrique au niveau du disjoncteur. Ne touchez pas la surface. Appelez un centre de service agréé Lofra pour le remplacement.

MODE D'EMPLOI PBIG96GVT/C LOFRA

LOFRA®

MADE IN ITALY

IT

ITALIANO

MANUALE DI SERVIZIO

ISTRUZIONI E CONSIGLI PER L'INSTALLAZIONE, L'USO E LA

MANUTENZIONE DELLE CUCINE A GAS

APPARECCHI DI COTTURA PER

USO DOMESTICO

GB

ENGLISH

SERVICE MANUAL

INSTRUCTIONS AND ADVICE FOR THE INSTALLATION, USE AND

MAINTENANCE OF THE GAS COOKERS

APPARATUS FOR COOKING

FOR HOUSEHOLD PURPOSES

ITALIANO

INDICEARGUMENTI

INDICEARGUMENTI 2

AVVERTENZE PER LA VOSTRA SICUREZZA E CONSIGLI 3

1. INSTALLAZIONE 9

1.1 LOCALE DI INSTALLAZIONE DELLA CUCINA 9
1.2 SCARICO DEI PRODOTTI DELLA COMBUSTIONE 10
1.3 POSIZIONAMENTO DELLA CUCINA 10
1.4 ALLACCIAMENTO ALLA RETE DI ALIMENTAZIONE DEL GAS:UNI-CIG 7129/7131 12
1.5 ALLACCIAMENTO ALLA RETE ELETTRICA 14
1.6 TRASFORMAZIONE DEL GAS SUI BRUCIATORI DEL PIANO 14
1.7 REGOLAZIONE DEL MINIMO DEI BRUCIATORI DEL PIANO 14
1.8 TRASFORMAZIONE DEL GAS SUI BRUCIATORI FORNO E GRILL GAS 14

2. MANUTENZIONE 15

2.1 TUBO DI GOMMA ALIMENTAZIONE DEL GAS (UNI-CIG 7140) 15
2.2 CAVO DI ALIMENTAZIONE ELETTRICO 15

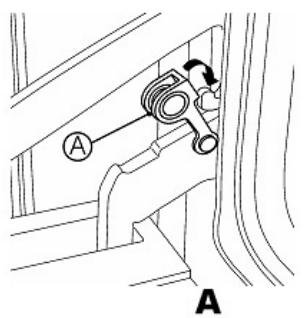

2.3 SMONTAGGIO E MONTAGGIO DELLA PORTA DEL FORNO 16
2.4 SOSTITUZIONE DELLA LAMPADA 16
2.5 COPERCHIO IN CRISTALLO (solo per i modelli previsti) 16

3. USO DELLA CUCINA 17

3.1 FUNZIONAMENTO DEL PIANO DI LAVORO 17
3.2 FUNZIONAMENTO DEL FORNO 18
3.3FUNZIONAMENTO DEL GRILL 19
3.4 GIRARROSTO (solo per i modelli dotati) 21

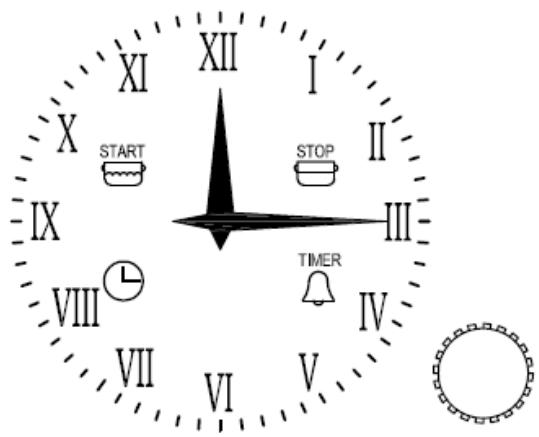

3.5 CONTAMINUTI 21

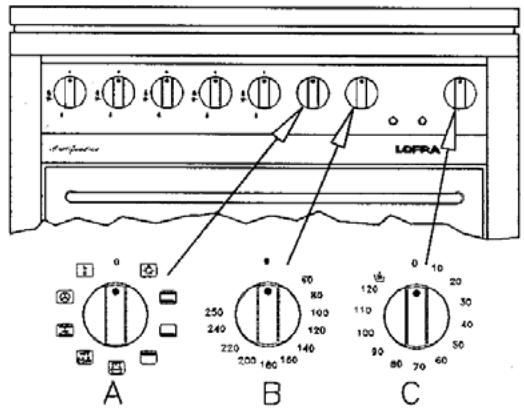

3.6 CUCINE MULTIFUNZIONE 21
3.7 PIANO DI COTTURA CON GLASS-PLATE (solo per i modelli previsti) 30
3.8 PIANO DI COTTURA IN VETROCERAMICA TOTAL-GLASS (solo per i modelli previsti) 33

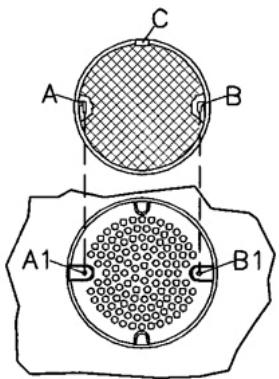

3.9 INSERTAMENTO DEL FILTRO GRASSI SUL COPRIVENTOLA ALL'INTERNO DEL FORNO MULTIFUNZIONE 35
3.10 POSIZIONAMENTO DEI BRUCIATORI A GAS SUL PIANO DI LAVORO 36
3.11 GUIDE TELESCOPICHE (solo per i modelli previsti) 36

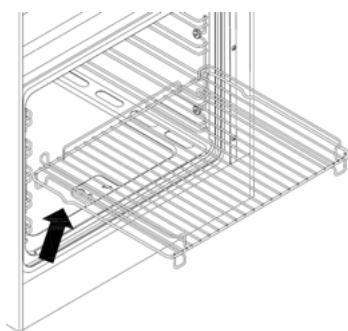

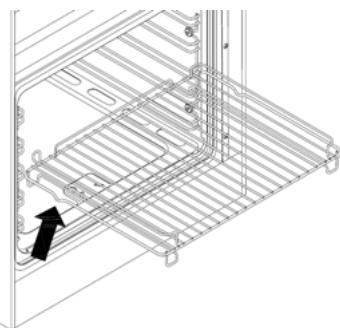

3.12 GRIGLIE CON DISPOSITIVO ANTICADUTA 36

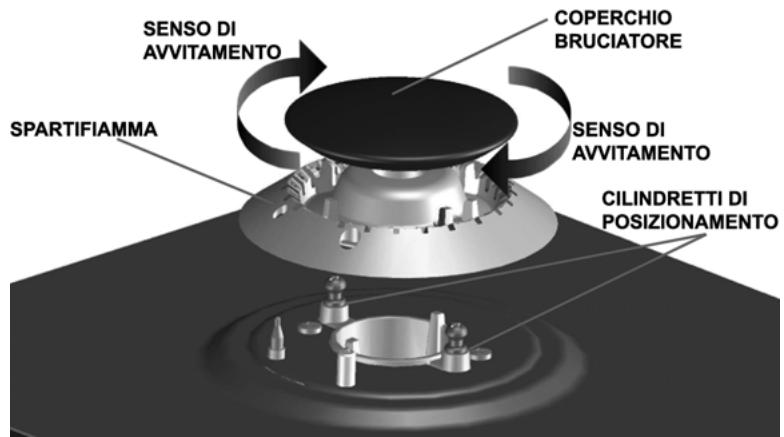

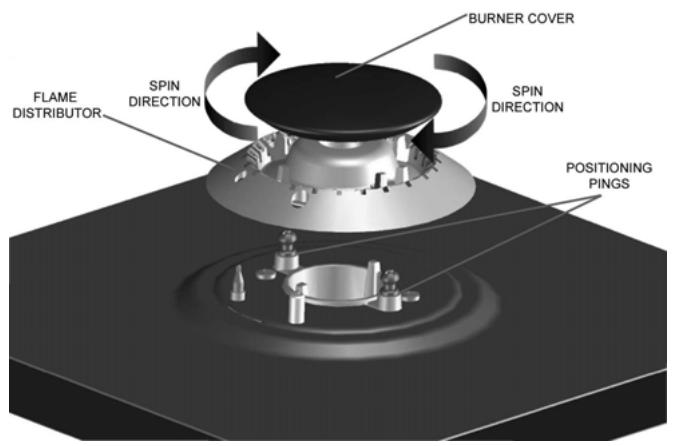

3.13 ISTRUZIONI MONTAGGIO BRUCIATORE III SERIE 36

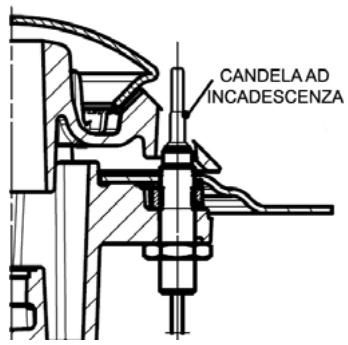

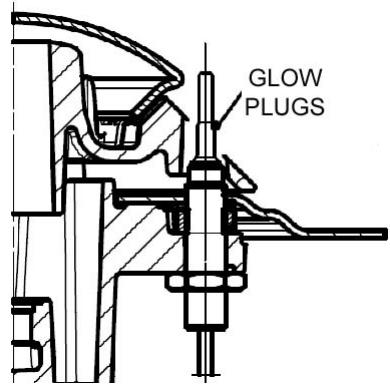

3.14 ISTRUZIONI FUNZIONAMENTO CANDELE D'ACCENSIONE AD INCANDESCENZA 37

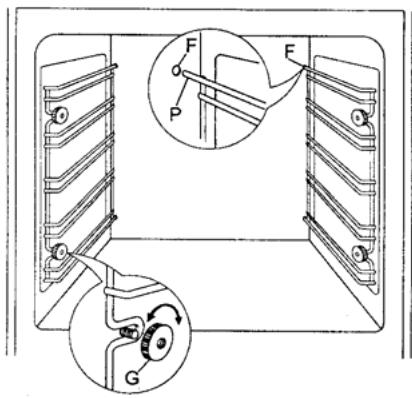

4. PULIZIA 37

5.AVVERTENZE PER IL RISPARMIO ENERGETICO ED IL RISPETTO DELL'AMBIENTE 38

TABELLA 41

6.GARANZIE 42

Nuova Lofra S.r.l. si riserva di modificare in qualsiasi dato e caratteristiche per esigenze tecnico produttive.

AVVERTENZE PER LA VOSTRA SICUREZZA E CONSIGLI

Prima di utilizzare la cucina, leggete conattenzione questo manuale di istruzioni, sono da averere tutte le informazioni necessarie per una corretta installazione.

= ATTENZIONE

= HOT SURFACE

Questa apparecchiatura è stata progettata per uso domestico.

Tutte le operazioni di installmente, regolazione, trasformazione e manutenzione,

devono ® essere ® eseguite ® da personale qualificato in accordo alpresente manuale di servizio esecondo le normative vigenti . La ditta declina agli responsabilità

derivante da una cattiva regolazione, utilizzazione o una manomissione dell'apparecchiatura.

I dati riguardanti il modello e le caratteristiche possono essere rilevati consultando la targhetto posta sul lato sinistrorgyz aprendo la porta delorno (vedi imagine).

Per anni richiesta di intervento esibire al technique, con la garanzia, il documento comprovante la data d'acquisto o la data di segna.

Questa apparecchiatura non deve essere utilizzata da persone (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e di conoscenza, a meno che non sia controllato o struite riguardo all'uso l'apparecchio da una persona responsable per la loro sicurezza.

ATTENZIONE: le parti accessibili possono divertare molto calde durante l'uso. I bambini dovrebbero essere tenuti a distance.

Prima di eseguire qualiasi operazione togliere la corrente elettrica e chiudere il gas a monte dell'apparecchiatura. Nel caso di sostituzione di componenti e/o accessori, utilizzare esclusivamente ricambi originali Lofra. Affidarsi solo a personale technique qualificato.

Si consiglia di conservare il libretto istruzioni unitamente alla cucina, in modo che all'occurrezza possa essere consultato per tutte leindicazioni e consigli per un uso corretto e ottimale.

Prima diMETTERE in funzione la cucina rimuovere la pellicola di plastica posta a protezione dei particolari in acciaio inox, alluminio (leccarda) e/o verniciati, ecc.,. Si raccomanda di eseguire

questa operazione usando la massima cautela per evitare di rovinare le parti protette.

L'apparecchio e le sue parti accessibili divertano calde durante l'uso. Si deve prestare attenzione a non toccare gli elementi riscaldanti. I bambini di meno di 8 anni di età devono essere tenuti lontani se non continuamente sorvegliati. Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali, mentali o con mancanza di esperienza, solo se seguite e informate sulle istruzioni riguardanti l'apparecchio in modo sicuro per comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione da parte dell'utente non deve essere fattà da bambinienza sorvegianza

Assicurarsi periodicamente che non vi siano perdite di gas dal tubo che collega la cucina alla bombola o alla conduttura del gas; sostituirlo alla scadenza.

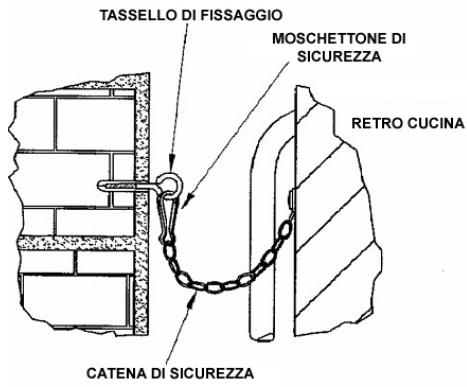

Se la cucina è appoggiata ad una base è necessario provvedere un anticoraggio per evitare lo scivolamento della stessa.

Quando la cucina non è funzionante accertarsi che le manopole siano nella posizione di spento; inoltre, nel caso rimanga inattiva, è consigliabile chiudere il rubinetto della bombola o della conduttura

del gas e l'interruttore generale della corrente elettrica dell'apparecchiatura stessa.

Per un buon funzionamento dei fuochi, tenere puliti i bruciatori, i coperchietti e gli spartifiamma.

Alla prima accensione del forno, si consiglia di farlo funzionare per circa un'ora alla massima temperatura; con但这a operazione posso non formarsi dei fumi e del cattivo odore dovuti ai collanti dell'isolamento termico e dall'olio delle lamiere. Si consiglia di aerare il locale.

Alcuni modelli sono dotati di teglia in alluminio, ideale per la cottura della pasticceria(180-200° C): caricare max 3 Kg.

Non coprire il fondo delorno con foglio di alluminio e non appoggiare la teglia in alluminio sul fondo delorno durante il funzionamento delorno.

Non utilizzato detergenti abrasivi o raschietti metallici affiliati per pulire il vetro della porta del forno in quanto possono graffiare la superficie, che può portare a rottura del vetro. Non utilizzato pulitoti a vapore per la pulizia dell'apparecchio.

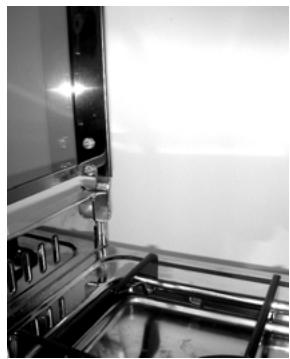

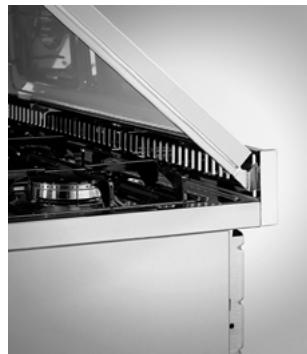

Il coperchio è in cristallo temperato, evitare di chiuderlo durante il funzionamento dei

brucitori e delle piastre elettriche, oppure quando sono ancora caldi, perché potrebbero verificarsi rotture pericolose.

La cottura sul piano, con grasso o olio, cui essere pericolosa e può provocare incendi. MAI cercare di spegnere un incendio con l'acqua, ma spegnere l'apparecchio e poi coprire fiamma ad esempio con un coperchio o una coperta antincendio.
Pericolo di incendio: non conservare oggetti sulle superfici di cottura. Durante l'uso l'apparecchio diventa molto caldo. Si deve prestare attenzione a non toccare gli elementi riscaldanti all'interno delorno.
Se la superficie di tipo vetroceramica o simile è roffa, spegnere l'interruttore dove è collegata l'apparecchiatura dall'impianto elettrico per evitare il rischio di shock elettrici.
Nelle cucine che non dispongono di un cavo di alimentazione vieneindicato su quello manuale il tipo di cavo dautilizzare,tenendoconto della temperatura della superficie posteriori dell'apparecchio.
Le istruzioni riportano la corretta installazione di griglie e vassoi.

E’ necessario precedere nella rete di alimentazione un sezonatore di rete onnipolare, o che consenta la disconnessione completa alla rete, avente contatti adatti alla categoria di sovratensione III.

Prima di aprire il coperchio eliminare gli eventuali prodotti tracimati sul coperchio stesso.

Non dispersere nell'ambiente imballi, accessori o altri inerenti l'apparecchiatura. Per lo smaltimento usare possibilmente i contentitori per il ricerclaggio dei materiali secondo la normativa vigente.

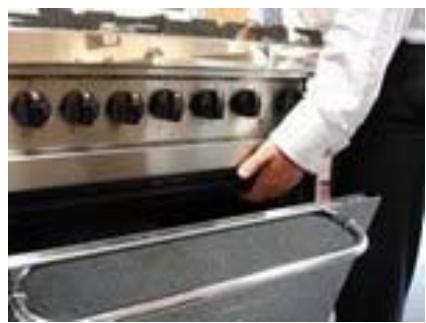

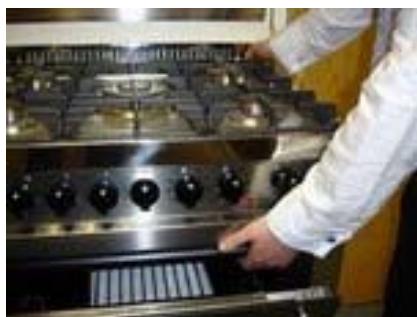

ISTRUZIONI DI SOLLEVAMENTO

fig. 1

fig.2

Per sollevare l'apparecchio après la porta del forno eutilizzare la cavity del forno e la sporenza nella parte posteriore della cucina (fig 1 e2).

NO

fig. 4

NON sollevare la cucina utilizzando la sporenza anteriore del piano cottura o la maniglia del forno (fig 3 e 4).

Il sollevamentoattraverso il piano cottura poecausare lo sganciamento dei fissaggi di sicurezza ed il consequente danneggiamento dei tubi gas dei bruciatori.

Sollevare l'apparecchio attaverso la maniglia cui cause lo scheggiatura o la rottura del vetro del forno.

I danni seguenti da queste errate operazioni non sono coperti da garanzia.

1. INSTALLAZIONE

Tutte le operazioni di installatione, regolazione, trasformazione e manutenzione, devono essere eseguite da personale techniciano qualificato in accordo al presente manuale di servizio e secondo le normative vigenti. La ditta declina agli responsabilità derivante da una cattiva regolazione, utilizzazione o una manomissione.

AVVERTENZE

Prima dell'installazione assicurarsi che le condizioni di distribuzione locale del gas (natura e pressione) e l'alimentazione elettrica (voltaggio e amperaggio) siano correspondenti a quelli indicati sulla targa posta sul bordo interno della fiancata sinistra dell'apparecchio.

Questo appearecchio non è raccordato ad un dispositivo di evacuatione dei prodotti della combustione. Esso deve essere installato e raccordato conformmente alle norme in vigore.

Fare particolare attenzione alle disposizioni applicabili in materia di ventilazione dei locali.

Su agli apparecchio vieneindicato il tipo e la pressione del gas di predisposizione(vedi targhetto).

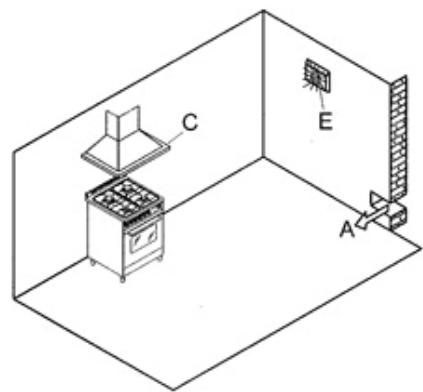

1.1 LOCALE DI INSTALLAZIONE DELLA CUCINA

Per garantire un buon funzionamento la cucina deve essere installata in un locale con volumetria minima di 26 m3, permanentemente ventilato dove possa affluire, in modo naturale, l'aria necessaria per la corretta combustione del gas,secondo le normative vigenti di installation : UNI-CIG 7129-7131

L'afflusso naturale dell'aria deve avvenire per via diretta attraverso:

Aperture permanenti (A), praticate su pareti del locale da ventilare che danno verso l'esterno; tali aperture devono

avere una sezione minima di 100 cm2 per i modelli con dispositivo di sicurezza al piano di lavoro, realizzate in maniera tale da non poter essere ostruite né dall'interno né dall'esterno, posizionate ad una quota prossima al pavimento e comunque tali da non provocare disturbo al corretto funzionamento dei dispositivi di scarico della combustione.

Condotti di ventilazione singoli oppure collettivi ramificati. L'aria di ventilazione dovrá essere prelevata direttamente dall'esterno in zona lontana da fonti di inquinamento. Se l'afflusso dell'aria non può direttamente dall'esterno, é consentitaanche la ventilazione per via indiretta mediante prelievo dell'aria da locali attigui a quello da ventilare, parché non siano locali adibiti a camere da letto oppure con pericolo di

incendio, e comunique con le avventenze e le limitazioni di cui alle norme vigenti applicabili: norme UNI-CIG 7129-7131.

1.2 SCARICO DEI PRODOTTI DELLA COMBUSTIONE

Gli apparecchi di cottura devono sempre scaricare i prodotti della combustione in apposite cappe (C), che devono essere collegate a camini, canne fumarie, o direttamente all'esterno. In caso non esista la possibilità di applicazione della cappa, è consentito l'impiego di un elettroventilatore (E) installato su finestre o su parete in funzione contemporaneamente all'apparecchio, parché siano tassativamente rispetto le norme inerenti la ventilazione :norme UNI-CIG 7129-7131.

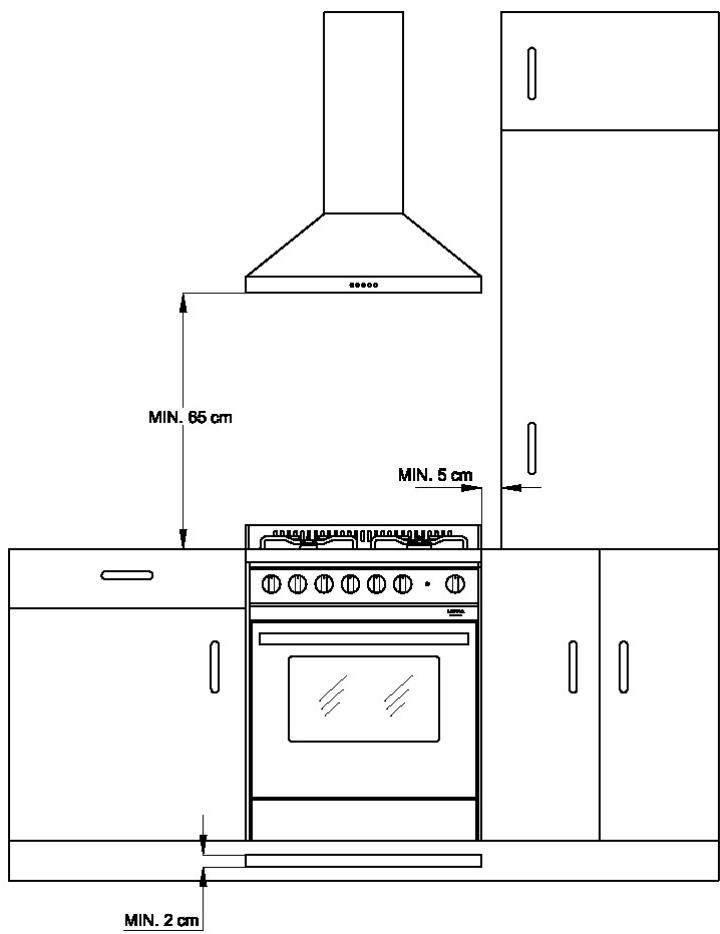

1.3 POSIZIONAMENTO DELLA CUCINA

a) Cucina inseribile tra i mobili (Building-In): tipo Y - classe 2 sottoclasse 2/1, (vedi figure )

La cucina di questa classe può essere inserita a diretto contatto dei mobili adiacenti, tranne nel caso di mobile con parete che supera l'altezza del piano di lavoro, in quello caso devese essere distanziato di almeno 5 cm per la parte superiore al piano di lavoro stesso. Se la cucina viene dotata di zoccolatura si devono prevedere, su detto particolare, aperture nella parte anteriore para a 2 cm per la larghezza della cucina. I mobili devono essere costituiti da materiale che resista ad una temperatura di almeno 120^ .

b) Cucina libera installmente (Free-Standing): tipo X - classe 1; vale come punto a) con l'eccezione che un bianco dell'apparecchio, delve essere lasciato libero per l'ispezione dell'eventuale tubo flessibile in gomma utilizzato per il

collegamento gas.

Dopo ave molto l'imballo, rimuovere il materiale plasticoippo a protezione dei particolari in acciaio inox, alluminio e/o verniciati onde evitarne la fusione; si raccomanda di seguire esta operazione usingla massima cautela per evitare di rovinare le parti protette. Procedere a quello punto al montaggio dei piedini, devono essere fissati alle estremità delle feritoie del piedistallo della cucina. Posso sono essere regolati in altezza per allineare la cucina ad eventuali mobili esistenti, assicurarsi inoltre che sua perfettamente stabile. Sistemare i bruciatori, gli spartifiamma e le griglie nelle apposite sedi del piano di lavoro.

Per non danneggiare il piano di lavoro in acciaio inox, inseire

(solo sui modelli previsti) sulla griglia centrale poggiapentola, in tondino cromato, i gommini antigraffio in dotazione alla cucina.

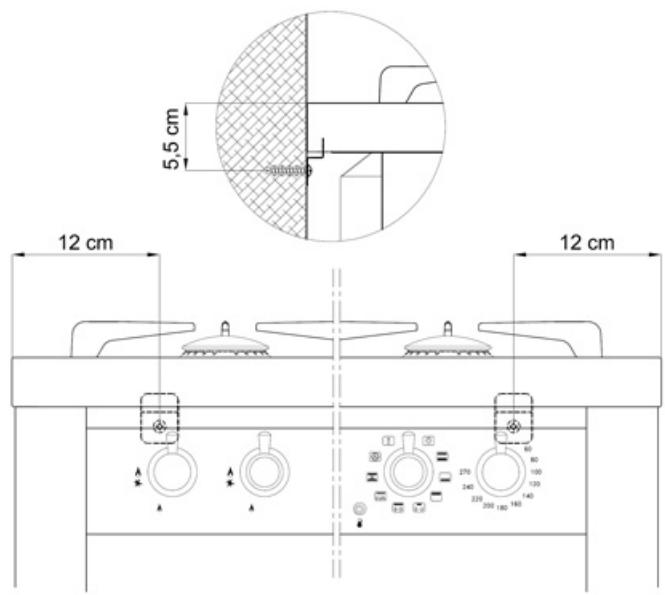

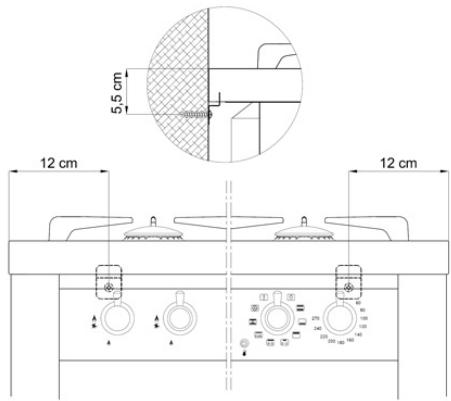

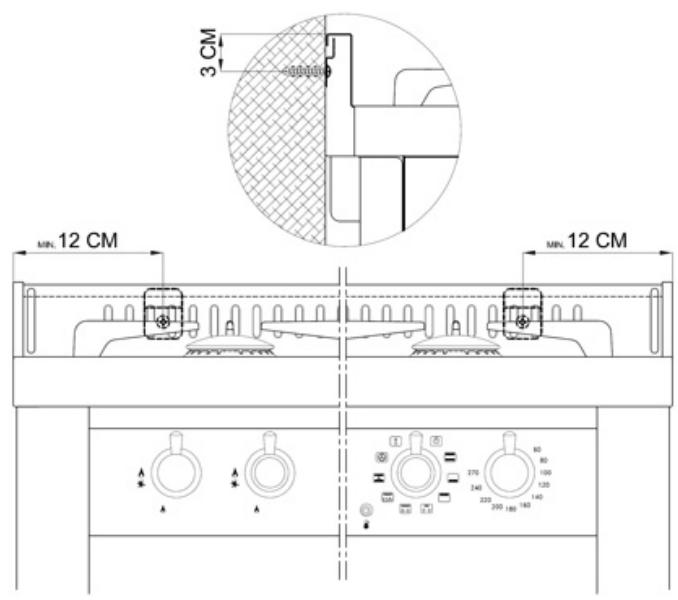

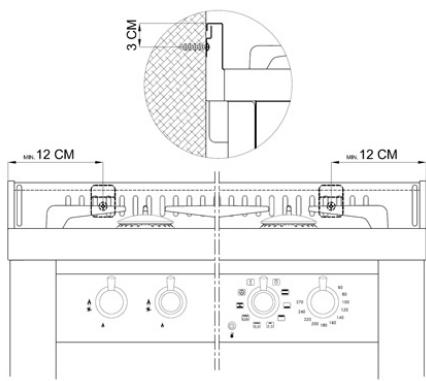

Per l'installazione anticorare il fornello utilizzato il kit fornito

riferendosi al disegno sottostante.

Vengono fornite due staffe, che serviranno per ancORARE la spalletta della cucina, seguendo le istruzioni dei disegni successivi.

N.B. In caso di cucina alla spalletta si deve sollevarla leggermente per far entrare la staffa sull'orlo del piano.

N.B.: Durante il funzionamento dei bruciatori non devono esserci correnti d'aria, interno del locale, tali da disturbarne il buon funzionamento o addirittura causarne pegnimento.

ISTRUZIONI MONTAGGIO PIEDINI

Avvitando la rondella sul bullone del piedino assicurarsi che la slabbratura della rondella sia rivolta verso l'alto in direzione opposta alla cima della gamba.

Piedino assemblato con rondella in modo corretto.

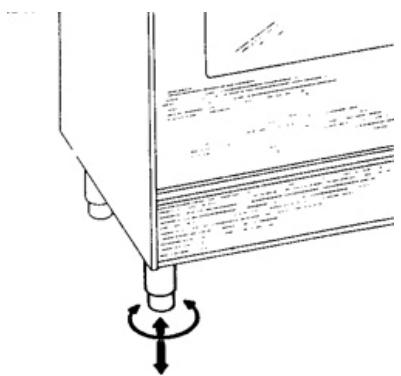

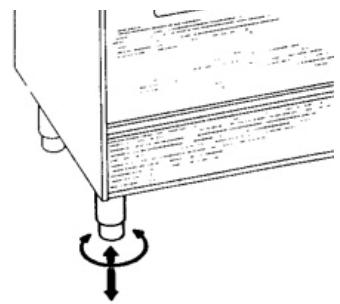

La parte Bassa del piedino può essere svitata per regolare l'altezza e l'allamento della cucina.

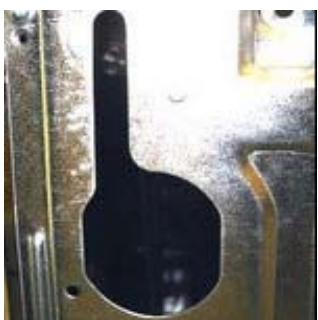

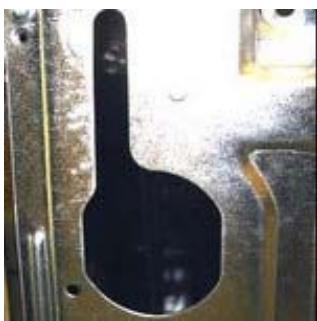

Sede per piedino sul fondo del forno.
Per inseire i piedini nelle loro sedi appoggiare la cucina sul piano posteriori ed inserirli.

NON fissare i piedini inclinando l'apparecchio, quello potrebber danneggiarli.

Inserire la rondella precedentamente avvitata sulla cima del piedino nella base della cucina e farla scivolare lungo il canale.

Avvitare la parte alta del piedino finché la base del forno è bloccata tra la rondella ed il piedino stesso. Una volta che tutti quattro i piedini sono fissati sollevare la cucina avendo cura di distribuire il peso uniformmente su di essi.

NON rovesciare l'apparecchio sulle gambe ma sollevarlo (questo richiedera due persone)

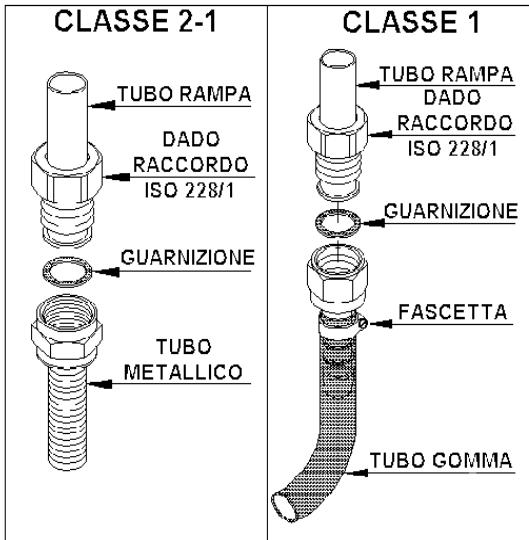

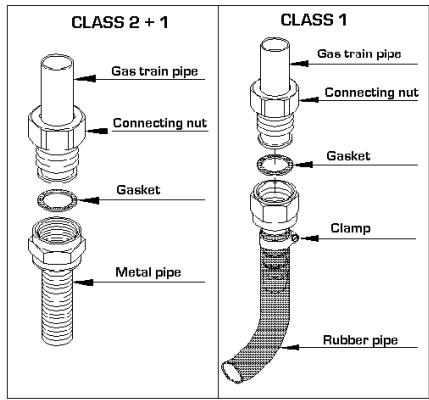

1.4 ALLACCIAMENTO ALLA RETE DI ALIMENTAZIONE DEL GAS:UNI-CIG 7129/7131

a) CLASSE 2 (sottoclasse 2/1 cucina incassata tra i mobili): con tubo flessibile in acciaio inox a parete continua di cui alla norma in vigore: UNI-CIG 9891 con possibilità di allungamento massimo fino a 2000 mm; alle estremità, il tubo dovrà essere predisporto di raccordi, aventi filettatura secondo ISO 228/1 con apposita guarnizione di tenuta.

b) CLASSE 1 (cucina libera installmenta):或者其他 unico riportato per la classe 2,anche con tubo flessibile non metallico conforme alla norma UNI-CIG 7140,purché nella messa in opera vengano rispettati i seguenti accorgimenti: che la lunghezza del tubo sia maggiore di 400mm e minore di 1500~mm ; che in nessun punto raggiunga temperature maggiori di 50^ C; che non sua soggetto a sforzi di trazione e di torsione;che non presenti strozzature e sua facilmente ispezionabile lungo tutto il percorso;che non venga a contatto con parti taglienti, spigoli vivio similari.

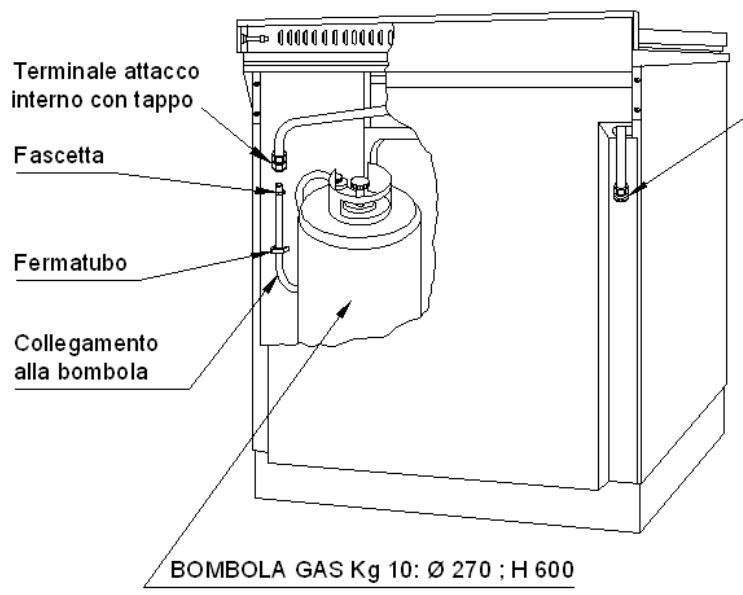

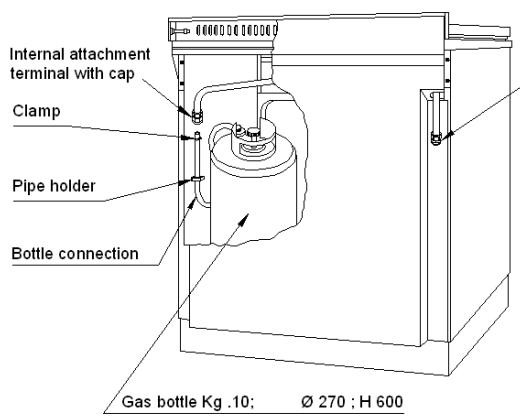

SOLO PER I MODELLI: XR96GV/C, XR96MF/C

SCHEMA COLLEGAMENTO DEL TUBO FLESSIBILE TRABOMBOLA E CUCINA CON PORTAGOMMA

Terminale attacco esterno per collegamento sinistro

ATTENZIONE

Istruzioni per il percorso obblatorio del tubo flessibile

Per il collegamento tra cucina e bombola utilizzare tubi flessibili e regolator di pressione seconde le nome UNI CIG 7140 e UNI CIG 7432. Utilizzare solo bombole con misce di GPL per uso domestico.

1) togliere il tappo dal terminale interno e insere il portagomma fomito a corredo; con il tappo chiudere il terminale esterno sx
2) calzare una estremita del tubo sul portagomma e fissarlo con una fascetta conforme alle norme UNI CIG 7141
3) calzare l'altra estremita sul regolatore di pressione della bombola e fissarlo con una fascetta UNI CIG 7141
4) bloccare il tubo sul fematubo

Dopo l'allacclamento verifie eventual perdite con una soluzione saponosa, mai con una fiamma.

Prima di procedere al collegamento del tubo flessibile non metallico bisogna fissare il portagomma e la relativa guarnizione, forniti a corredo, sul tubo/rampaippo sullo schienale della cucina.

Per collegamento con:

gas metano: il tubo dovrà avee il diametro interno di 13 mm, essere calzato al portagomma e quindi fissato con l'apposita fascetta: UNI-CIG 7141;

gas liquido (GPL - bombola): il tubo dovrà avee il diametro interno di 8 mm, essere calzato al portagomma e quindi fissato con un'apposita fascetta : UNI-CIG 7141; sulla bombola dovrà essere installato un riduttore di pressione conforme alla normativa vigente: UNI-CIG 7432.

Cucine con vano portabombola – QUESTe cucine sono predisposte per utilizzare bombole di 10 Kg di GPL (dimensioni max. in mm Ø 270; h 600) e sono provviste di due attacchi per il collegamento del gas: uno all'interno del vano e uno nella parte posteriori sinistra; vengono prodotte con l'attacco del vano bombola chiuso con tappo e guarnizione quando l'altra estremità è aperta.

Nel caso di utilizzo dell'attacco del vano bombola bisogna sostuire il tappo con il porta-gomma; utilizzato il tappo per chiudere l'attacco esterno. Fare attenzione di interporre sempre la guarnizione di tenuta. Il collegamento tra bombola e portagomma deve essere effettuato con tubo flessibile segundo obbligatoriamente il percorsoindicato nelle figure a lato e/o nella targhetta adesiva posta all'interno della porta vano bombola.

Dopo aver effettuato l'allaccimento accertarsi che non vi siano perdite di gas con strumentazioni appropriate oppure più semplicamente con acqua saponata.

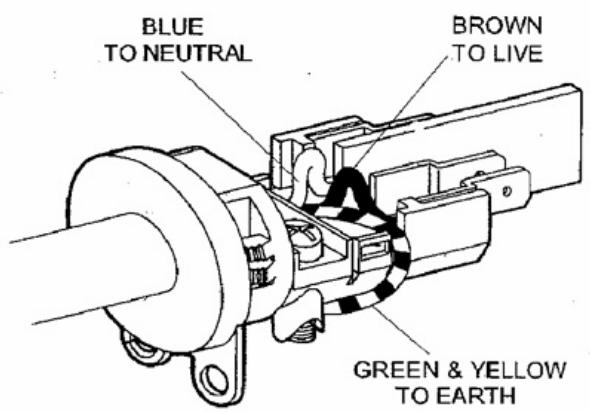

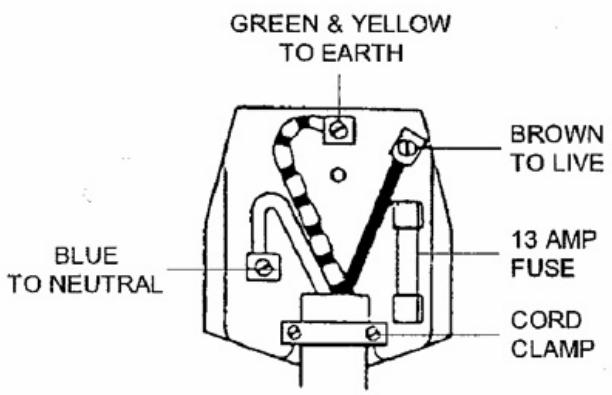

1.5 ALLACCIAMENTO ALLA RETE ELETTRICA

L'allacciamento della cucina alla rete elettrica di alimentazione viene effettuato mediante il cavo di cui è dotata la cucina o tramite cavo indicate a pag.28 ; è necessario prevedere nella rete di alimentazione un sezonatore di rete onnipolare, o che consenta la disconnessione completa dalla rete, avente contatti adatti alla categoria di sovratensione III.

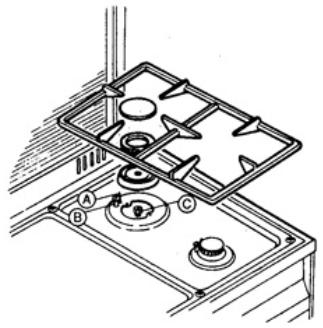

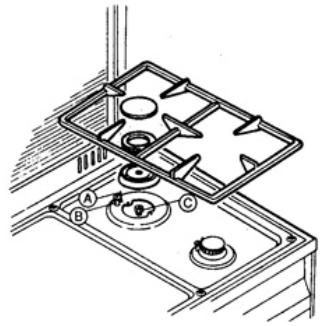

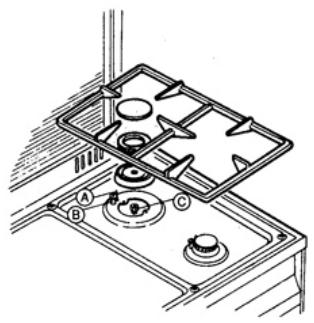

1.6 TRASFORMAZIONE DEL GAS SUI BRUCIATORI DEL PIANO

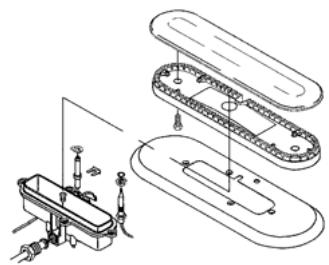

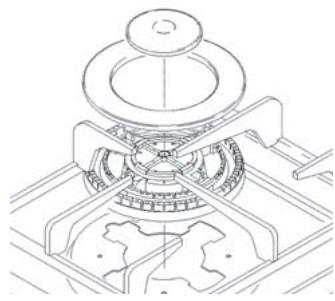

Bruciatori: ausiliari, semirapidi, tripla corona, pesciera.

Questi bruciatori sono dotati di iniettori con forme tali da consentire un entrata di aria primaria calibrata per agli tipo di gas; non necessita quindi di regolazione dell'aria. Per la trasformazione da un tipo di gas ad un'alto procedere come segue:

• togliere le griglie, i coperchietti,gli spartifiamma forati e i supporti bruciatori;
• sostuire gli iniettori forati indicati in figura C secondo il tipo di gas impiegato consultando la Tabella 1 del manuale ;
• rimettere al loroosto i supporti brucatori, gli spartifiamma, i coperchietti e le griglie; regolare la portata del minimo seguendo le istruzioni elencate al paragrafo successivo.

1.7 REGOLAZIONE DEL MINIMO DEI BRUCIATORI DEL PIANO

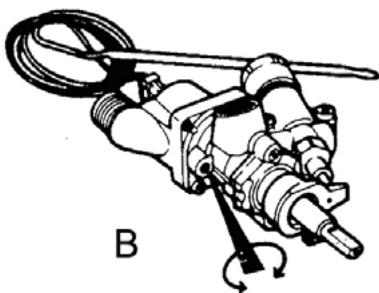

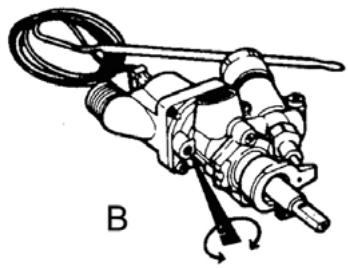

Rubinetti normali/valvolati

Accendere i brucatori nella posizione di massimo, togliere la manopola ed infrilare un piccolo cacciavite a taglio all'interno nei fori posti sul cruscotto a lato del rubinetto (come da figura A). Allentare la vite del by-pass di 2 giri in senso antiorario e ruotare l'astina nella posizione di minimo.

Regolare la vite precedentamente

A

svitata fino a ottenere una fiamma ridotta ma stabile,anche a passaggi bruschi alla posizione di massimo a quella di minimo con bruciatore freddo.

Nel caso di rubinetti con sicurezza lasciare funzionare il bruciatore al minimo quale minuto per accertarsi che il dispositivo non vada in blocco. In quello caso augmentare il minimo.

N.B.: Per tarature a GPL la regolazione del minimo dei bruciatori delve essere effettuata avvitando a fondo i by-pass dei rubinetti.

1.8 TRASFORMAZIONE DEL GAS SUI BRUCIATORI FORNO E GRILL GAS

Bruciatoreorno.

Per accedere all'iniettore delorno procedere come segue:

• après la porta del forno e togliere la base del forno.
• svitare la vite che fissa il bruciatore all'interno del forno (sul forno gigante è fissata sulla parete laterale della muffola) e sfilare il bruciatore alla sua sede facendo la massima attenzione a non danneggiare la termocoppia fissata sullo stesso;

• sostituire l'iniettre forato a seconda del tipo di gas impiegato consultando la tabella 1 del manuale.

• rimettere il bruciatore nella posizione originaria.

Regolazione del minimo del termostato del forno

Per eseguire la regolazione del minimo agire nel modo seguente:

• apriré la porta del forno.
  accendere il bruciatore nella posizione di massimo, chiudere la porta ed attendere circa 10 minuti (il tempo comunique necessario perché ilorno si scaldi fino a circa 230^ C).
  ■ sfilare la manopola del forno e,attraverso i fori posti sul cruscotto,a seconda del tipo di termostato (fig.B),svitare di 2 giri la vite del by-pass del termostato stesso
• rimettere la manopola e ruotarla nella posizione di minimo, togliere la manopola e regolare la vite precedentamente svitata fine a ottener una fiamma ridotta e stabile ancche a passaggi bruschi da massimo a minimo ed a rapide aperture/chiusure della porta.

N.B.: Per tarature a GPL la regolazione del minimo del bruciatore forno deve essere effettuata avvitando a fondo il by-pass del termostato.

Bruciatore grill a gas.

Per la trasformazione del gas su quello tipo di bruciatore vale quando più scritto al paragrafo precedente "Bruciatore forno" con la sola variante che il bruciatore si trovava nella parte superiore del forno, e non esiste la necessità della regolazione del minimo in quanto il bruciatore funziona sempre al massimo.

2. MANUTENZIONE

AVVERTENZE :

Prima di eseguire qualsiasi operazione togliere la corrente elettrica e chiudere il gas a monte dell'apparecchiatura. Nel caso di sostituzione di componenti e/o accessori, utilizzare esclusivamente ricambi originali Lofra.

Tutte le operazioni sottoindicate, devono essere eseguite da personale qualificato in accordo al presente manuale di servizio e secondo le normative vigenti: UNI-CIG 7129-7131.

2.1 TUBO DI GOMMA ALIMENTAZIONE DEL GAS (UNI-CIG 7140)

E' necessario verificare periodicamente (1 volta all'anno) lo stato di conservazione del tubo di alimentazione del gas e di sostuirlo obbligatoriamente: entro la data di scadenza stampata sulla superficie esterna del tubo, nel caso presenti sprepolature, tagli, abrasioni o bruciature, o venga a mancare la sua normale elasticità e risulti indurito edccessivamente plastico

2.2 CAVO DI ALIMENTAZIONE ELETTRICO

Nel caso si rendesse necessaria la sostituzione del cavo di alimentazione elettrico, si fa presente che il tipo corretto da utilizzato per il collegamento alla rete elettrica è: H05VV-F 3x1.5 mm² (diametro esterno max. 9mm), nel caso di correnti superiori a 16A il cavo deve avere sezione 2.5 mm². Lasciare il cavo sufficientemente lungo, per potere permettere una facile manutenzione; il cavo di terra (giallo-verde) una volta fissato ai terminali dell'impianto elettrico,

dovrà risultare più lungo di almeno 2 cm rispettoagli altri 2 cavi (fase e neuto). Tale accorgimento permette di garantire la sicurezza elettrica, nel caso in cui accidentallymente venga strappato il cavo di alimentazione.

Il cavo di alimentazione che presenta difetti, non delve essere riparato, ma va sostituito con un cavo equivalente a quello sopra

indicato.

La sostuzione del cavo di alimentazione deve essere effettuata dall'assistenza tecnica autorizzata LOFRA o da personale tecnico specializzato.

N.B.: Per le EMC requirement (IEC/EN 61000-3-3) la cucina (PD96MFRE/C) è condizionata all'allaccio della rete nel punto di interfaccia ad una impedenza minore o uguale di 0.36 ohm.

Schema collegamento morsettiera con cavo già preinstallato

220-240 V ~

2.3 SMONTAGGIO E MONTAGGIO DELLA PORTA DEL FORNO

Apriere totalmente la porta del forno, insereire il dispositivo blocca movimento di rotazione (A) sull'apposto gancotto delle staffe delle cerniere. Afferrare la porta ai lati e chiuderla lentamente finché si avverte una certa resistenza, a quello punto forzare e contemporaneamente alzare la porta verso l'alto in modo da liberare l'incastro della cerniera dal corpo della cucina e sfilarla.

Per il montaggio eseguire al contrario leindicazioni sopra descritte facendo attenzione che l'incastro della cerniera sia inserito nella propria sede.

Per modelli CURVA insere negli apposti fori un perno blocca movimento di rotazione. Afferrare la porta ai lati e chiuderla lentamente finché si avverte una certa resistenza, a quello punto forzare e contemporaneamente alzare la porta verso l'alto in modo da liberare l'incastro della cerniera dal corso della cucina e sfilarla.

Per il montaggio eseguire al contrario leindicazioni sopra descritte facendo attenzione che l'incastro della cerniera sua inserto nella propria sede.

2.4 SOSTITUZIONE DELLA LAMPADA

Prima della sostituzione disinserire l'apparecchiatura della rete elettrica e se utilizzato precedentamente attendere che ilorno si raffreddi. Per identificare la lampada consultare la targhetto dell'apparecchio.

Aprière la porta del forno, svitare la calotta in vetro di protezione, sostuire la lampada (fare attenzione che deve essere del tipo incandescenza: 220-240V - T 300^ C - E14 - 15/25 W oalogena: 12V - T 250^ C - G4 - 5W | 220-240V - T 300^ C - G9 - 40W ) e rimettere la protezione.

N.B. In presenza di modelli con doppio forno con lampade diverse, nella targhetto dati posta sul lato sinistro aprendo la porta del forno, verrà indicato con FP la lampada da sostituire nel forno piccolo, nelle FG quella nel forno grande.

2.5 COPERCHIO IN CRISTALLO (solo per i modelli previsti)

Per il montaggio del coperchio posizionare le cerniere nelle apposite sedi situate nella spalletta della cucina inserendole nelle feritoie esistenti (A), alzare il coperchio in verticale (B) e spingere verso il basso finché le cerniere non vanno in sede (C).

Per lo smontaggio procedere all'inverso di甚么 sopra descririto .

A

B

16

C

3. USO DELLA CUCINA

AVVERTENZE:

Nel caso di un spegnimento accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e non ritentare l'accensione se non dopo almeno 1 minuto.

L'utilizzo di un appearecchio di cottura a gas produce calore e umilità nel locale in cui è installato. Vogliate assicurare una buona aerazione del locale mantenendo libero le aperture di ventilazione naturali o installando una cappa aspirante con condotto di scarico.

Un utilizzo intensivo e prolongato dell'apparecchio può necessitarre di un'aerazione supplementare per esempio l'apertura di una finestra o un'aerazione più efficace augmentando la potenza d'aspirazione meccanica se esta esiste.

Sul frontalino comandi sono inserti uno o due segnalatori luminosi, a seconda se il forno della cucina è funzionante a gas o elettrico. Nel caso di cucina con forno a gas un segnalatore verde si illumina agli qualvolta viene inserito un elemento riscaldante (PIASTRE ELETTRICHE, GIRARROSTO, GRILL ELETTRICO). Nel caso di forno elettrico altri al segnalatore verde c'è un indicatore giallo che si accende e si spegne per segnalare quando il TERMOSTATO interviene a regolare la temperature all'interno del forno.

3.1 FUNZIONAMENTO DEL PIANO DI LAVORO

Bruciatori a gas.

Accensione elettronica integrata alla manopola: girare la manopola nella posizione di massimo premerla a fondo ed il bruciatore si accende automaticamente.

= Nessuna erogazione gas (rubinetto chiuso)

= Massima erogazione gas

= Minima erogazione gas

Per ottenere la portata minima ruotare la manopola in senso antiorario e posizionare l'indice della manopola stessa in corrispondenza della fiamma piccola.

Dispositivo di sicurezza: una volta acceso il bruciatore tenere premuta la manopola per almeno 5 ÷ 10 secondi e quindi rilasciare, bruciatore rimane acceso per effetto della termocoppia (A), cheiene aperto il passaggio del gasattraverso una valvola di sicurezza, la quale in caso di spegnimento accidentale del bruciatore interrompe il passaggio del gas.

Rendimento dei bruciatori: In corrispondenza dei bruciatori "medio e piccolo" si possono usare

recipient con diametro minimo di 100 mm. I recipienti non devono essere una base concava o convessa ma bensi piatta, per un rendimento ottimali dei brucatori usare pentole come indicato in figura,cisione con diametro tale che le fiamme non fuoriescano dal fondo pentola. E consigliabile,non appena un liquido inizia a bollire, ridurre la fiamma quanto bastapermantenere l'ebollizione. Per motivi di sicurezza consigliamo l'utilizzo di pentole con i seguenti diametri da sovrapporre ai brucitori: ausiliario, semirapido, rapido, tripla corona, pesciera.

Bruciatore	Diametro minimo (cm)	Diametro massimo cm)
Piccolo (ausiliario)	10	14
Medio (semirapido)	15	20
Grande (rapido)	21	26
Tripla corona (ultra-rapido) dualø125mm AEO	24	26
Dual Ø145mm AEO e Quadrifoglio	26	30

N.B. A seconda della conformazione del piano tenere una distance fra i bordi delle pentole di minimo 10mm.

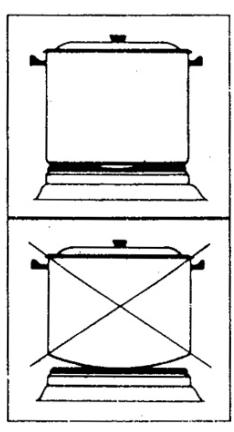

Piastre elettriche

All'atto della prima inserzione o comunque se la piatra è rimasta inoperosa per molto tempo è necessario, al fine di eliminare l'eventuale umiddità assorbita dall'imposto isolante, di provvedere al suo essiccamento inserendo la piatra per 30 minuti nella posizione n. 1 del commutatore. Per evitare dispersioni di calore e danni alle piastre, adoperare recipienti con fondo piatto e con diametro non inferiore o superiore, ma corrispondente a quello della piatra (fig. 14). Asciuagare il fondo della pentola prima di posarlo sulla piatra.

Non dimincenticare la piastre accese senza pentola o con pentola vuota.

Accensione delle piastre - centrare il recipiente sulla piastra e ruotare la manopola corrispondente fino a raggiungere la posizione desiderata (vedi Tabella 2), la numerazione crescente indica maggior potenza.

3.2 FUNZIONAMENTO DEL FORNO

Forno a gas.

L'accensione del bruciatore delorno deve avvenire sempre con porta aperta.

Tutti i fornì sono dotati di termostato valvolato che, altri a regolare la temperatura all'interno delorno, arresta il passaggio del gas in caso di accidentale spegnimento del bruciatore, evitando in tal modo fughe di gas incombusto.

Per ottenere delle buone cotture si consiglia di preriscaldare il forno per 10÷ 15 minuti prima di introdurre il cibo. Conviene après la porta del forno lo stretto indispensableale, si evita così che la temperature all'interno del forno stesso subisce bruschce variazioni, pregiudicando l'esito delle cotture.

Per le cucine gas ventilate accendere il ventilatore dopo 5 minuti di funzionamento delorno.

Accensione integrata alla manopola - Aprire completeness la porta del forno, premere e ruotare in senso antiorario, nella posizione di massimo, la manopola del

forno (simpolo).

Ad accensione avvenuta, Maintainere la manopola premuta a fondo 5 ÷ 10 secondi circa quando rilasciare. Il bruciatore rimane accesso per effetto del riscaldamento della termocoppia cheiene aperto il passaggio del gas attraverso la valvola di sicurezza. Dop o aver eseguito le suddette operazioni, chiudere la porta del forno e posizionare la manopola in corrispondenza della temperatura desiderata.

Il disposizione automatico (accensione elettronica e integrata alla manopola) non deve essere azionato per un tempo superiore di 15 sec.; se dopo tale periodo il bruciatore non

è acceso, cessare di agire sul disposativo ed attendere almeno 1 minuto prima di tentare una nuova accensione.

Nel caso di mancanza momentanea di energia elettrica, è possible accendere il bruciatore del forno manually.

Aprière la porta del forno, girare la manopola ed indurre una fiamma attaverso l'apposita feritoia in figura.

Nel caso di una estinzione accidentale della fiamma si consiglia di girare la manopola nella posizione di spegnimento aprire completamente

FORNO ELETTRICO

Forni statici

Il calore per il riscaldamento del forno è prodotto dalle resistenze elettriche poste nella parte superiore (cielo) e parte inferiore (suola); tali resistenze possono funzionare sia in coppia che singolarmente. Questa situazione permette una cottura più omogenea, come ad esempio quando verso la fine della cottura il cibo cui avere bisogno di più calore nella parte superiore o inferiore. La temperature è sempre mantenuta costante dal termostato a seconda del valore selezionato e che va da 50^ a 250^ C. Aprire la porta del forno solo lo stretto indispensable al momento della cottura. Durante quello tipo di cottura la perdita di umilità del cibo è lenta ed uniforme.

Forni multifunzione

Il calore per il riscaldamento si ottiene per mezzo della circolazione forzata di aria calda all'interno del forno. L'aria è riscaldata da una resistenza circolare adiacente alla ventola del motoventilatore forno, e la sua circolazione avviene grazie alla ventola stessa che la distribuisce in modo uniforme e veloce. Infatti con questo tipo di forno la cottura è più veloce rispetto a quella tradizionale e con temperature inferiori di 10 - 20^ C. Anche in quello caso il termostato garantisce la temperatura costante preselezionata all'interno del forno e che va da 50^ a 250^ C. Per qualsiasi tipo di cottura è consigliabile il preriscaldamento del forno.

È ideale per scongelamenti e per la cottura contemporanea di più pietanze lasciandone inalterati i sapori. Accensione delle resistenze delorno multifunzione:

ruotare la manopola (T) ed impostare la temperatura selezionare con la manopola (F) una modalità di cottura.

Forno Misto (gas/elettrico)

Determinati modelli di cucine hanno la possibilità di averire ilorno funzionante sia a gas che elettrico. Per l'accensione avvalersi di quanto descritto nei puniti precedenti "orno gas" e "orno elettrico".

Per motivi di sicurezza il funzionamento deve avvenire separatamente.

Non usare materiali ruvidi abrasivi o raschietti metallici affiliati per pulire le porte di vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro.

3.3 FUNZIONAMENTO DEL GRILL

Per motivi di sicurezza non funziona contemporaneamente il grill elettrico con il forno a gas.

Le vivande da cuocere vanno appoggiate sulla griglia del forno e questa, a sua volta, deve essere posizionata all'interno del forno stesso a seconda del tipo di cibo, come ad esempio: le carni piatte e sottili vanno poste sul gradino più vicino al grill, nelle arrosto arrotolato, pollame ecc. sul gradino centrale, la leccarda raccogli sugo va insertita nelle guide sottostanti alla griglia.

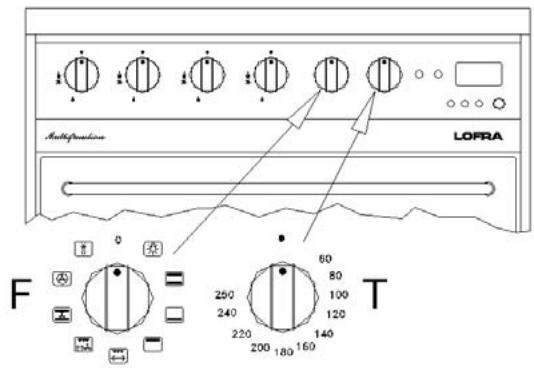

Funzionamento del grill a gas :

Si consiglia di usare il grill a gas come completamento della cottura alorno quando al massimo 15-20 minuti o per cottura con girarresto .

Tutti i grill a gas sono dotati di sistema di sicurezza che in caso di accidentale spegnimento del bruciatore arresta automaticamente il passaggio del gas.

Il funzionamento avviene con uno speciale termostato a due vie , che a seconda di come viene ruotata la manopola riesce a far funzionare o il bruciatore del forno o il bruciatore del grill . Ilbruciatore del grill non ha alcuna regolazione bensi funziona sempre alla portata massima .

L'accensione più avvenir soit manually che elettronically ; a quello proposito avvalersi delleindicazioni precedentamente fornite.

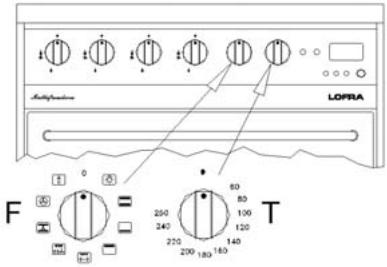

Funzionamento delorno elettrico :

a) MODELLI CON FORNO ELETTRICO, l'accensione avviene ruotando la manopola del forno [2] versus destra (in senso orario) finché l'indice si posizione sul symbolo del grill [3] (ultima posizione della manopola).

b) MODELLI CON FORNO MULTIFUNZIONE, funzionamento del grill: ruotare la manopola delle funzioni verso destra (F) nella posizione di cottura al grill desiderata, quando agire sulla manopola del termostato (T) e impostare la temperatura di 200^ . La porta del forno deve rinanere chiusa (non è previsto l'uso del paracalore manopole).

d) MODELLI CON FORNO MULTIFUNZIONE E GRILL

RADIANTE, la cottura al grill avviene per irraggiamento e il calorie è prodotto da una particolare resistenza che raggiunge in pochi secondi alte temperature, producendo così raggi infrarossi i quali,attraverso un "vetroceramico"trasparente,consente rapide cotture. La disposizione del filamento della resistenza e l'elevato grado di isolamento consentono inoltre una distribuzione del calorie concentrata solo sulla superficie del vetroceramico con seguenti cotture più uniformi e risparmio di energia.

Si raccomanda di effettuare la pulizia dopo che il forno si è raffreddato. Il vetroceramico permette una magiore e facile pulizia in più protegge l'elemento riscaldante da schizzi e grasso.

e) MODELLI CON GRILL VARIABLE

Funzionamento del grill: ruotare la manopola delle funzioni verso destra (F) nella posizione di cottura al grill desiderata, quando agire sulla manopola del termostato (T), impostare la temperature di 200^ e regolare la manopola del grill variabile +/- nella posizione di MIN - MED - MAX a seconda dell'utilizzo.

La porta del forno deve rimanere chiusa (non è previsto l'uso del paracalore manopole).

ATTENZIONE: in caso di rottura del vetroceramico scollegare l'alimentazione elettrica e chiamare il Centro di Assistenza Lofra Autorizzato.

Se la superficie del grill è rota, spagnere l'interruttore dove è collegata l'apparecchiatura dall'impiano elettrico per evitare il rischio di shock elettrici.

ATTENZIONE: le parti accessibili possono divertare molto calde durante l'uso. I bambini dovrebbero essere tenuti a distanza.

3.4 GIRARROSTO (solo per i modelli dotati)

Il girarporto serve per cucinare arrosti allo spiedo mediante il forno e il grill. Dopo aver disporto il vassoio del forno (leccarda raccogli grassi) sul ripiano più basso si devono effettuare le seguenti operazioni - montare sullo schidione l'apposita manopola, infilare su diesso il cibo da cuocere fissando alle estremità con le due forchette mobili (per evitare che il motore del girarporto sforzi inutilmente, cercare di distribuire il peso su tutto lo schidione). - Inserire l'asta spiedo nell'apposto supporto e quindi l'albero motore. - Svitare la manopola dello spiedo ed avviare il motore con l'interruttore posto sul frontalino comandi ed inserire il grill.

3.5 CONTAMINUTI

Si tratta di contaminuti meccanico con possibilità di funzionamento da 0 a 60 minuti e con avvisatore sonoro al termine del tempo preselezionato. Per metterlo in funzione bisogna ruotare la manopola verso destra e far coincidere l'indice con il tempo desiderato; la manopola ritorna automaticamente nella posizione di zero e, allo scadere del tempo selezionato, si inserisce il segnale acustico.

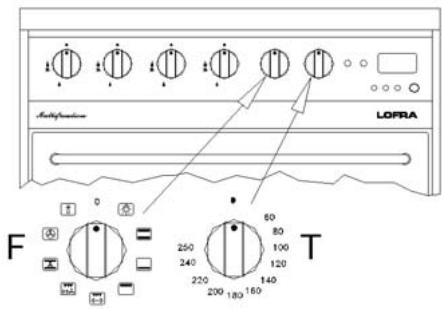

3.6 CUCINE MULTIFUNZIONE

Le cucine multifunzione sono caratterizzate dal fatto che il calore, nelorno, cui propagarsi in modo naturale (convezione), che forzato (motoventilatore).

Grazie a esta particolarità si possono ottener,-agendo sulla manopola funzioni (F), n. 8 diverse possibilità di cottura con regolazione separata della temperature con manopola termostato (T) da 50^ a 250^ ; si possono soddisfareosi le esigenze di cottura più disparate. A seconda dei modelli, le cucine sono equipaggiate con temporizzatore di fine cottura o

conprogrammatore elettronico digitale.

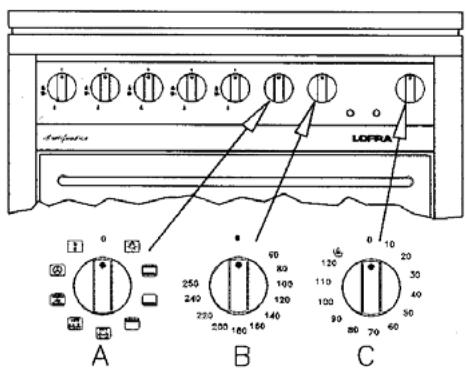

Cucine con temporizzatore di fine cottura meccanico.

Le cucine predisiste con quello dispositivo permettono sua il funzionamento ininterrotto manuale che la programmazione del tempo di cottura delorno da 0 a 120 minuti.

Funzionamento ininterrotto manuale: impostare il tipo di cottura e la temperatura delorno

tramite le rispettive manopole “A” e “B”, ruotare la manopola del temporizzatore “C” in senso antiorario e far coincidere l'indice con il symbolo.

Funzionamento programmato: impostare il tipo di cottura e la temperature del forno tramite le rispettive manopole "A" e "B", ruotare la manopola del temporizzatore "C" in senso orario e posizionarla in corrispondenza del tempo di cottura desiderato. Allo scadere del tempo programmato il forno si spegnerà automaticamente.

Attenzione: la manopola non deve essere ruotata in senso antiorario il simbolo della mano, altrimenti si causere la rottura del temporizzatore.

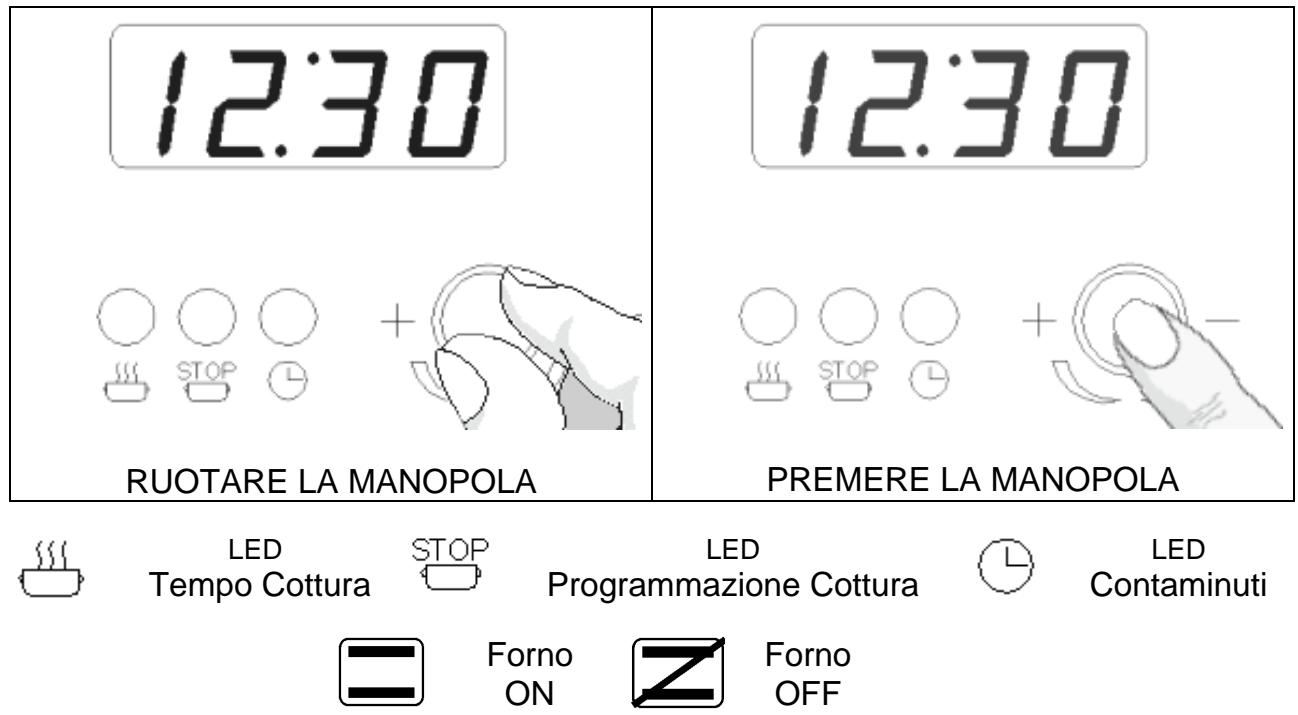

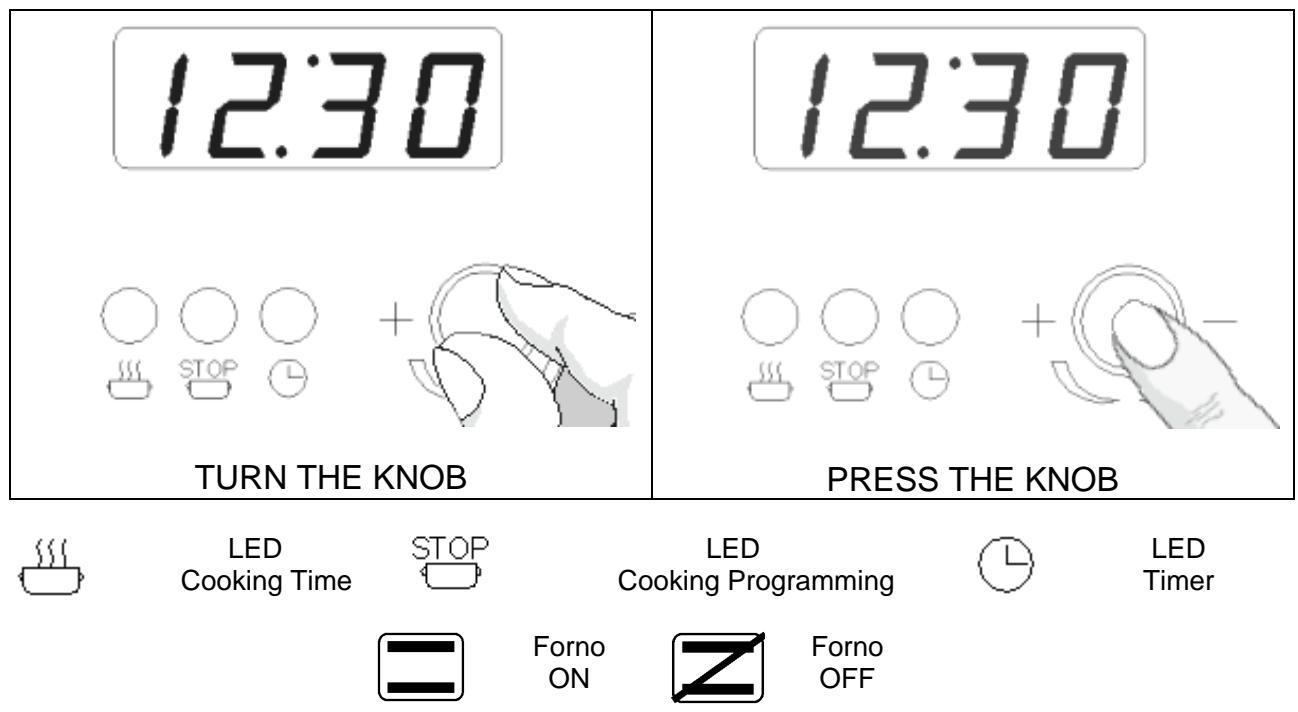

PROGRAMMATORE ELETTRONICO

Il nuovo programmatore elettronico di cottura Lofra è un componente di alta Tecnologia che utilizzato un'unica manopola permette di usare tutte le funzioni che solitamente vanno effettuate con più tasti.

Infatti la manopola或者其他 girare in senso orario ed antiorario, cui sono speciali. Il sapparono in un pulsante. Questo rapplice sistema permette di usare lavoramente tutti i programmi di cottura della vostra nuova cucina.

Per facilitare la spiegazione delle funzioni troverete a fatto del testo un'immagine descrittiva sulle operazioni che dovrete effettuare:

Al momento della prima accensione il display lampeggia.

Impostazione dell'ora alla prima accensione delsystema.

Ruotare la manopola ed impostare ora e minuti.

Confermare premendo la manopola a fondo.

Regolazione dell'ora.

Per modificare l'ora après la prima volta, tenere premuta la manopola per 3 secondi, ed eseguire i passi precedenti.

Funzione contaminuti.

Girare la manopola per impostare i tempi del "contaminuti".

Il display在哪 il tempo residuo ed il led lampeggia, al termine compare "END" e viene attivato un averporto sonoro.

Il segnale sonoroViene ripetuto per 10 minuti.

E' intermittente nei primi 30 secondi, successivamente un avvertimento agli 15 secondi. Per interrompere premere la manopola.

Girando la manopola in senso orario si riattiva un nuovo conteggio e si ha la possibilità di modificare il tempo.

Per interrompere la funzione girare la manopola fino a 0 o premere la manopola.

Funzione tempo cottura.

Girando la manopola con forno acceso si attiva la funzione "tempo cottura", il led lampeggia e viene molto il tempo residuo.

Quando sul display compare "END" si spegne ilorno e si attiva un avvertimento sonoro.

Per tornare all'ora premere la manopola o mettere in posizione off la manopola del forno.

Per inseire una funzione "contaminuti" durante la cottura con forno accesso e "tempo cottura" non inserito, per essere avvisati alla che il forno si spenga, e' sufficiente premere 2 volte la manopola, la funzione contaminuti si attiva con un tempo preimpostato di 5 minuti,

E' possibile modificare il tempo agenda sulla manopola.

Funzione programmazione cottura con partenza ritardata.

Premendo la manopola con forno spento si attiva "programmazione cottura",
STOP
si accende il led lampeggiante, si imposta con la manopola l'ora di accensione automatica e si conferma premendo.

Ruotare la manopola per impostare il tempo di cottura, i due led STOP lampeggiano.

Premere la manopola, per ritornare all'ora, la programmazione e' finita. STOP Lampeggia il led di programmazione ad individare la funzione attiva.

Successivement impostare funzione e temperatura desiderata del forno agendo sulle manopole opportune.

All'ora impostata, il forno si accende, il display inizia a visualizzare il residuo tempo di cottura e lampeggia il led

Alla fine si spegne e viene visualizzato "End", seguito da segnali sonori.

Attenzione: la funzione non si attiva se si tenta di impostare un tempo di cottura nullo o l'ora di partenza pari all'ora attuale. L'impostazione va fatta entro 1 minuto, altrimenti la funzione termina. Se acceso, ilorno viene disattivato alla fine della configurazione.

Se si vuole continuare la cottura, ruotare la manopola, per impostare il nuovo tempo.

N.B. Con una impostazione di partenza programmata, la funzione restsa memorizzata,anche se viene a mancare l'energia elettrica. Ilorno si accenderà con un ritardo parti altempo per cui e' mancata l'energia elettrica.

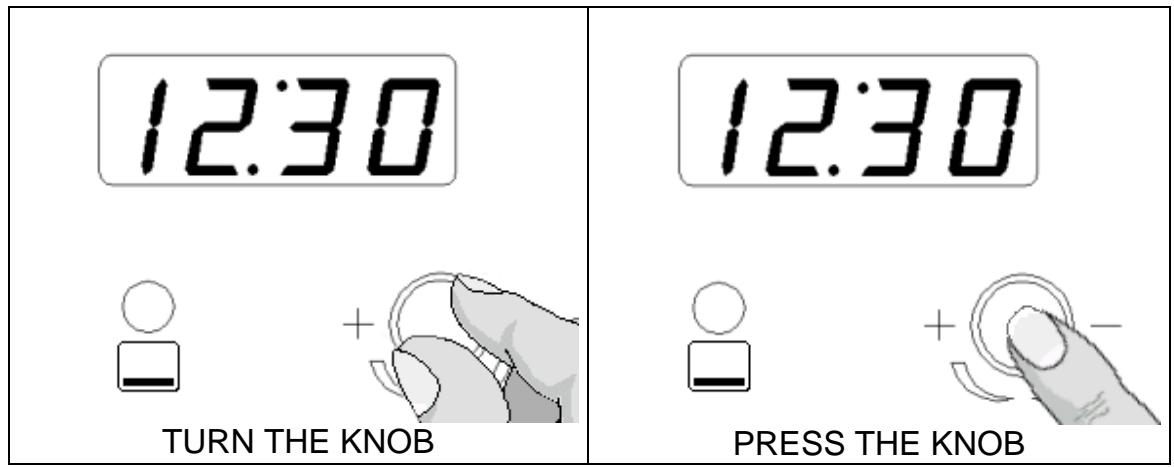

PROGRAMMATORE ELETTRONICO per cucine con "forno gas ventilato"

LED Tempo Cottura

Impostazione dell'ora alla prima accensione del systema.

Ruotare la manopola ed impostare ora e minuti.

Confermare premendo la manopola a fondo.

Regolazione dell'ora.

Per modificare l'ora après la prima volta, tenere premuta la manopola per 3 secondi, ed eseguire i passi precedenti.

Funzione tempo cottura.

Girando la manopola conorno acceso si attiva la funzione "tempo cottura", il led lampeggia e viene molto il tempo residuo.

Quando sul display compare "END" si spegne ilorno e si attiva un avvertimento sonoro.

Per tornare all'ora premere la manopola oMETTERe in posizione off la manopola del forno. Girando la manopola a destra si riattiva un nuovo conteggio; se il forno è acceso è possibile impostare un nuovo tempo tempo cottura.

Per interrompere la funzione girare la manopola fino a 0 o premere la manopola

N.B. Se la manopolaiene premuta per due volte consecutive è possibile impostare il timer per intervalli di 5 minuti. Premere in successione per raggiungere il tempo desiderato.

Attenzione: non lasciare mai all'interno del forno a riposo, cose diverse da pentolame adatto alla cotture da forno.

PROGRAMMATORE ELETTRONICO PER CUCINE SERIE "RUSTICA"

PROGRAMMATORE DI COTTURA

REGOLAZIONE DELL'ORARIO

Per regolare l'ora individata delle lancette dell'orologio premere per 4 volte la manopola fino a far lampeggiare l'icona "OROLOGIO". Quindi per aumento o diminuire l'orario visualizzato ruotare la manopola in senso orario o antiorario, la lancetta dei minuti si muoverà ad intervalli di 1 minuto.

Trascorsi 10 secondi dall'ultima regolazione il timer uscirà automaticamente alla modalità.

COTTURA MANUALE

A riposo il timer consente la cottura manuale agenda sull'interruttore generale del forno (esterno al dispositivo).

PROGRAMMAZIONE DELL'ORA DI FINE COTTURA

La programmazione dell'ora di fine cottura permette di iniziare subito e terminare la cottura in maniera automatica in base all'ora programmata.

Per programmare l'ora di fine cottura premere 2 volte velocemente la manopola sono ad ottener il lampeggio dell'icona "STOP".

Per augmentare o diminuire il tempo di cottura, ruotare manopola in senso orario o antiorario, la lancetta dei minuti si muoverà ad intervalli di 1 minuto.

Il lampeggio dell'icona "STOP" continuera per 10 secondi dall'ultima impostazione per poi tornare alla visualizzazione dell'ora se non confermerete il programma.

Per confermare bisogna premere la manopola perché siano stati programmati almeno 2 minuti di cottura. Successivement la cottura verrà avviata.

Per visualizzare il programma impostato premere velocemente la manopola.

Al terminè della cottura l'icona "STOP" lampeggerà e l'llarmé émetterà segnali acustici.

Dopo 1 minuto l'allarme verrà disabilitato e l'icona "STOP" rimarrà lampeggiante fino alla pressione della manopola.

Per annullare il programma prima del termine, premere la manopola per 3 secondi: il programma sare annullato e il timer ritornerà in modalità cottura manuale.

PROGRAMMAZIONE DELL'ORA DI INIZIO COTTURA E FINE COTTURA

La programmazione dell'ora di inizio cottura permette di iniziare e terminare la cottura in maniera automatica in base alle ore programmate.

Per programmare l'ora di inizio cottura premere una volta velocemente la manopola sono ad ottenere il lampeggio dell'icona "START".

Per incrementare o decrementare l'ora di inizio cottura a passi di 1 minuto, ruotare manopola in senso orario o antiorario.

Il lampeggio dell'icona "START" continua per 10 secondi dall'ultima regolazione.

Se entro quello tempo non si ruota o preme la manopola le lancette ritornano automaticamente a visualizzare l'orario ed il programma verrà annullato.

Se si preme la manopola l'ora di Inizio Cottura viene memorizzata (icona "START" accesa fissa), perché sia stato programmatico almeno 1 minuto successivo, e si passa all'impostazione dell'ora di Fine Cottura (l'icona "STOP" diventa lampeggiante)

Per la programmazione dell'ora di Fine Cottura si segua la procedura precedentamente descritta.

Per segnalare l'avvenuta programmazione rimarranno accese le due spie "START" e "STOP".

PROGRAMMAZZIONE DEL CONTAMINUTI

La programmazione del contaminuti permette di avere un semplice allarme al termine di un tempo programmato alla cottura.

Per programmare un "allarme" premere velocemente la manopola 3 volte fino ad ottener il lampeqqio dell'icona "TIMER".

Quindi ruotare la manopola, l'impostazione del contaminuti è identica a quella dell'ora di Fine Cottura (vedere il paragrafo relativivo)

Il contaminuti è'utilizzabile solo quando non c'è nessun programma in corso.

VISUALIZAZIONE DEL PROGRAMMA IMPOSTATO

Per visualizzare il programma impostato premere velocemente la manopola, dello stesso istante il programmatore visualizzato è il programma spostando le lancette sui tempi inserti ed evidenziarlo le fasi con il lampeggio delle icone relative.

Il programmatore ritorna poi automaticamente a visualizzare l'ora attuale e continua con l'esecuzione del programma impostato.

CANCELLAZIONE DEL PROGRAMMA IMPOSTATO

Per cancellare il programma impostato premere per quale secondo la manopola sono all'
spegnimento delle icone relative e la segnalazione sonora di un secondo beep. Il programmatore ritorna poi automaticamente al modo cottura manuale.

SEGNALAZIONE BLACKOUT

Il timer non annulla il programma in caso di blackout.
Il timer segnala agli mancanza di alimentazione di rete tramite il lampeggio del symbolo "OROLOGIO", per permettere all'utilizzatore di verificare che l'ora sia corretta.
In questo caso, per disabilitare la segnalazione premere velocemente la manopola.

ELENCO FUNZIONI (solo per i modelli multifunzione)

1 Luce forno

2 Cottura tradizione.

Il calore si propaga uniformamente sia dall'alto che dal basso. Ideale per la cottura dei biscotti e della pasticceria. Consigliata per cotture singole.

3 Cottura dal basso.

Il calore si difonde unicamente dal basso per dare un tocco finale ad una cottura più avvenuta.

4 Cottura dall'alto.

Il calore proviene alla resistenza del cielo. Ideale per cuocere la parte superiore dei cibi sulla grigliare.

5 Cottura al grill e girarrosto(\*).

Il calore si espande per irraggiamento. Ideale per cucinare al grill, per rosolare, dorare, gratinare.

6 Cottura maxi-grill e girarrosto (^*)

Vale lo stesso della funzione 5 pero con potenza più elevata e maggiore superficie di irraggiamento.

7 Cottura maxi-grill conorno ventilato e giraristro\*

Il calore si espande per irraggiamo e contemporaneamente la ventola lo difonde in modo uniforme. Ideale per rosolare i cibi alla asciugarli internamente.

8 Cottura uniforme.

Il calore emesso delle resistenze inferiore e superiore viene diffuso alla ventola che permette una cottura uniforme interna/esterna in tempi extremamente ridotti. Consigliata per cotture singole.

9 Cottura conorno ventilato.

Il calore si propaga per ventilazione forzata. Ideale per i cibi che richiedono un alto grado

di cottura all'esterno e minore all'interno. Un sistema di cottura che consente di cucinare contemporaneamente tre piatti diversi

Scongelamento super ventilato.

Posizionando il selettore in "Cottura con forno ventilato" ed il termostato in posizione 50^ , è possibile ottenere uno scongelamento dei cibi in tempi estremamente conteni.

10 Scongelamento dei cibi.

Lo scongelamento si ottiene ventilando l'internalo del forno (Termostato in posizione "0")

(*) SOLO PER MODELLI DOTTATI

FUNZIONI CUCINE

(solo i modelli ...SMF)

1 Luce forno

2 Cottura tradizione.

Il calore si propaga uniformamente sia dall'alto che dal basso. Ideale per la cottura dei biscotti e della pasticceria. Consigliata per cotture singole.

3 Cottura uniforme.

Il calore emesso dalle resistenze inferiore e superiore viene diffuso dalla ventola che permette una cottura uniforme interna/esterna in tempi extremamente ridotti. Consigliata per cotture singole.

4 Cottura al grill.

Il calore si espande per irraggiamento. Ideale per cucinare al grill, per rosolare, dorare, gratinare.

5 Cottura al grill conorno ventilato.

Il calore si espande per irraggiamento e contemporaneamente la ventola lo diffonde in modo uniforme. Ideale per cucinarare al grill rosolare, dorare, gratinarere i cibi alla asciugarli internamente.

6 Cottura dal basso.

Il calore si difonde unicamente dal basso per dare un tocco finale ad una cottura più avvenuta.

CUCINA UP&DOWN (2 FORNI SOVRAPPOSTI)

MODELLI CON FORNO E GRILL A GAS

GRILL

Per ottenerile miglioriorisulstiti è necessario pre-riscaldare il grill per almeno 3 minuti a porta aperta. In caso di spegnimento accidentale della fiamma, riportate la manopola su "off" ed evitate di accendere ilorno prima che sua trascorso almeno un minuto.

FORNO

In caso di funzionamento simultaneo dei forn, si consiglia di accendere prima il forno UP e dato almeno 3 minuti il forno DOWN.

Per un uso ottimale vi raccomandiamo di pre-riscaldare ilorno per almeno 15 minuti posizionando la temperature a seconda della pietanza da cuocere.

Non posizionare mai piatti direttamente sopra il bruciatore del forno!

Non ricopire l'interno del forno con carta d'alluminio.

In caso di spegnimento accidentale della fiamma, riportare la manopola su "off" e evitate si accendere il forno prima che sia trascorso almeno un minuto.

- MODELLI CON FORNO ELETTRICO/MULTIFUNZIONE

Funzionamento:

FORNO INFERIORE

(v. punto 3.6)

FORNO SUPERIORE

Cottura tradizionale con propaganda del calore sua dall'alto che dal basso. Con la stessa manopola si potò impostare la temperatura fino ad un massimo di 250^ .

Cottura dal basso con temperatura massima fino a 250^ ; posizione consigliata per cotture con salse liquide e/o fondi di cottura liquidi

Cottura dall'alto con temperatura massima fissa a 250^ ; posizione consigliata per cotture soffici di gratinatura e grigliatura (pane tostato).

Cottura dall'alto con temperatura massima fissa a 250^ ; posizione consigliata per grigliare in modo veloce (carni rosse) o per gratinare piatti veloci.

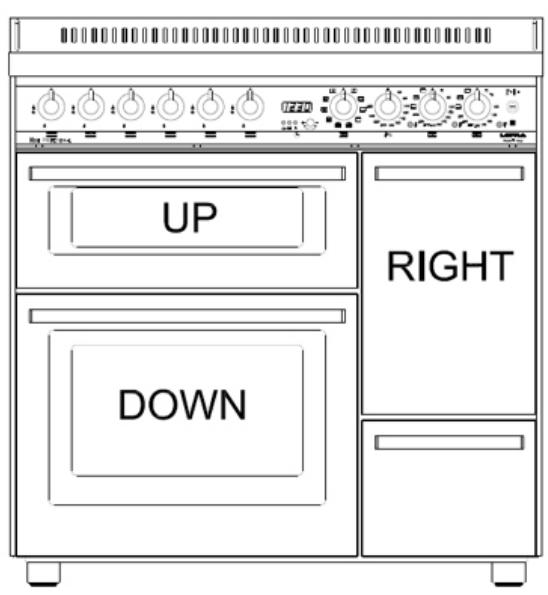

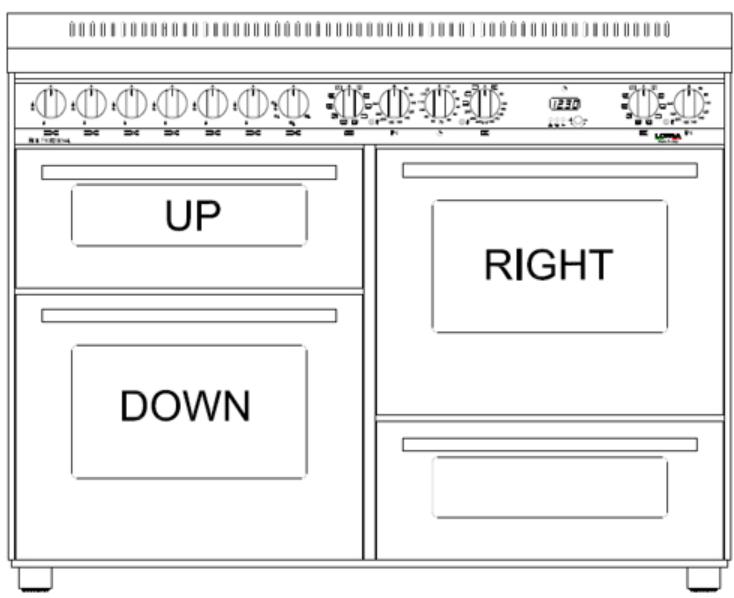

CUCINA CON DIMENSIONI 96 E 126 A 3 FORNI ELETTRICI
90x60

120x60

Le cucine dimensioni 90x60 a tre fornì hanno a disposizione 1 forno da 60 litri e 2 fornì da 30 litri con resistenze elettriche.

Le cucine con dimensioni 120x60 a tre fornì hanno a disposizione 2 fornì da 60 litri e 1 da 30 litri

MODELLI		Resistenza suola	Resistenza cielo	Resistenza grill	Resistenza Maxi-grill	Resistenza circol.
3 fornì dimensione 90	Forno down 60l	1650 W	900 W	1500 W	2100 W	2000 W
	Forno up 30l	1200 W	500 W	1000 W
	Forno right 30 l	1200 W	500 W	1000 W
3 fornì dimensione 120	Forno down 60l	1650 W	900 W	1500 W	2100 W	2000 W
	Forno up 30l	1200 W	500 W	1000 W
	Forno right 60 l	1650 W	900 W	1500 W	2100 W	2000 W

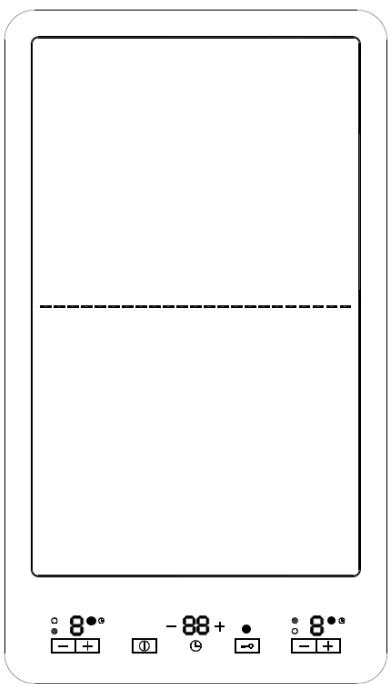

3.7 PIANO DI COTTURA CON GLASS-PLATE (solo per i modelli previsti)

Il GLASS-PLATE è un sistema innovativo di cottura: abbinando il calorie prodotto da una particolare resistenza ad alta resa con un "vetroceramico" che permette il passaggio dei raggi infrarossi, consente rapide cotture dirette, tipo alla piastra, oppure particolari cotture in pentola o come scaldavivande.

La superficie del vetroceramico è divisa in due parti con possibilità di funzionamento singolo o combinato, le due zone radianti sono indicate con un rettangolo serigrafato e sono alimentate da speciali resistenze comandate da un Modulo Elettronico sensibile al fatto (touch-control).

Caratteristiche del GLASS-PLATE

Velocità di cottura e distribuzione termica - n°2 elementi riscaldanti separati il cui filamento arrivava in pochi secondi ad alta temperature generando raggi infrarossi. L'elevato spessore di isolamento in fibra di vetro che evita la dispersione di calore con seguente risparmio di energia e la particolare disposizione del filamento, consentono una distribuzione termica rapida e omogenea su tutto il vetro.

Superficie vetroceramico - è un materiale atossico di facile e veloce pulizia che può raggiungere elevate temperature e consente la cottura combinata per infrarioso (tipio alla griglia) e pericontatto (tipio alla piastra).

Modulo Elettronico - il "touch-control" permette una facile e precisa regolazione.

Cotture - ideale per grigliare direttamente sul vetro salsicce, hamburger, carne, pesce, verdure, crepes, pizza, ecc.; con quelloystema la qualità della cottura risulta ottima e saluteare perché il gusto del cibo rimane inalterato in quanto il vetro non assorbe i sapori, non ci sono residui carboniosi, non c'è uso di grassi. Ottimoanche nel caso di cotture in pentola lente o delicate (temperature basse e uniformi) oppure come scaldavivande.

Pulizia e consigli

Si raccomanda di effettuare la pulizia quando il vetro si è raffreddato. Lavare il vetro con il tipo di liquido detergente di cui si fornisce un campione oppure con acqua saponata, per lo sporco più resistente usare l'apposto raschietto fornito a corredo.

Non usare mai materiale abrasivo come paglietta scotch bryte, spugnette metalliche o altri. Per la cottura in pentola si consiglia l'uso di contentitori con fondo piatto e liscio, fare attenzione che pentole in ghisa o con fondo ruvido possono lasciare tracce chiare che possono essere tolte con un panno imbevuto di aceto.

Terminata la cottura, la zona riscaldata rimane calda per un duro tempo, fare molta attenzione a non appoggiarvi le mani. Tenere lontano i bambini.

Avvertenze

• nonutilizzareiguanti
  -utilizzare condita pulite

Normalmente il piano si presenta in funzione "lock" con pallino rosso sopra al symbolo 一 一 perché la funzione di sicurezza che inibisce la selezione di tutti i sensori.

Per sbloccare il modulo, selezionare il symbolo forn a quando scompare il pallino rosso.

Se non vengono selezionati i sensori, dopo che è stato sbloccato, in automatico dopo 30

secondi il modulo si porta in "lock",cisione pallino rosso sul symbolo

Per accendere bisogna che il modulo sia sblocato, quando premere il symbolo on/off 0 , a questo punto si visualizzano entrambi display numerici, quello di SX comanda la piastra anteriore, quello di DX comanda la piastra posteriore.

Dal momento che si visualizzano i display numerici si hanno 10 sec. per decidere, altrimenti il modulo si spegne.

Quando i display numerici sono accesi,indicando "0" possiamo agire selezionando i symboli + / - per aumento o diminuire la potenza della piastra, il numero "9" indica la potenza massima, il numero "1" indica una potenza minima.

Calore residuo

Una volta spenta la piastra comparirà la lettera “H” di colore residuo fino a quando la piastra sare calda (fino a quando la superficie del vetro ha una temperatura >65^ )

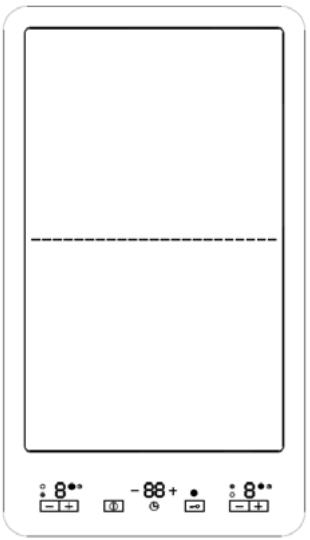

Funzione di riscaldamento

Questa funzione imposta la massima potenza per un tempo definito.

La funzione di riscaldamento si attiva selezionando il livello "9" e selezionando il symbolo "+" , a questo momento il punto decimale del display lampeggia (per 10 sec., dopodiché si annulla), durante questi 10 sec. delve essere selezionato il livello di potenza tra "1" e "8", una volta selezionato e trascorso il tempo il punto decimale rimarra fisso e verrà emesso un segnale acustico ad indicate che la piastra è in funzione. Se livello di potenza selezionato è "0" o "9" la funzione di riscaldamento viene annullata.

Se la funzione di riscaldamento è attiva, premendo il symbolo "+" la durata della funzione riscaldamento sera la durata per il nuovo livello di potenza. Se il nuovo livello è "9" la funzione sera annullata.

Tempi di riscaldamento

Livelli di potenza	Tempo
1	1’12”
2	2’44”
3	4’48”
4	5’28”
5	6’30”
6	1’12”
7	2’44”
8	2’44”

La funzione di riscaldamento cui si sono allnullata premendo il symbolo " - "

Blocco a chiave

La funzione di blocco chiave più essere attivata quando le piastre sono accese o quando sono spente.

Se le piastre sono accese, la funzione blocco chiave blocca tutti i sensori ad eccezione dell'interruttore generale di accensione/spegnimento e il blocco tastiera.

Quando le piastre sono spente la funzione blocco tasti blocca tutti i sensori, compreso il generale On/Off ① tranne la funzione blocco a chiave

Funzionamento del timer

Il timer più funzionare come contaminuti o più funzionare come temporizzatore per lo spegnimento delle piastre.

La funzione contaminuti: si ottiene selezionando prima la piastra ed il suo livello di potenza, poi si selezione il symbolo "+" e compaiano "00" a quello punto con il symbolo del tempo "+" si selezione il tempo e comincia il conte alla rovescia. Al termine del tempo selezionato il modulo emette un segnale acustico.

Il tempo può essere annullato premendo i significi " ^+ e - contemporaneamente.

Temporizzare lo spegnimento delle piastre: si ottienesezionando il symbolo del timer "+" a Anything pinto compare nel display "00" e le lettere "t" nei display delle piastre, selezionare la piastra desiderata (la funzione agisce solo su una piastra per volta), impostare la potenza con il symbolo delle piastre "+" in quello istante compare un pallino in corrispondenza del symbolo ① vicino al display della piastra selezionata, impostare poi il tempo desiderato con i symboli del timer

“+ o –” al termine del tempo ci sare lo spegnimento della piastra ed un segnale acustico che durera per un minuto.

Il timer mostrera "00" lampeggiante, quello potrè assere cancellato sfiorando qualsiasi sensore.

Spegnimento automatico

Il tempo massimo cui una piatra può stare accesa dipende alla potenza scelta: Livelli di potenza max → tempo(ore)

Livelli di potenza	Max. tempo (ore)
1	10
2	5
3	5
4	4
5	6
6	2
7	2
8	2
9	1

Quando viene spento il glass-plate se rimane sopra una pentola calda, il piano impiega più tempo a raffreddarsi.

In caso di interruzione della corrente elettrica durante il funzionamento, una volta tornata la tensione i led potrebbero lampeggiare adindicare che le piastre sono calde oppure che devono essere nuovamente impostate.

ATTENZIONE:

in caso di rottura del vetroceramico interrompere l'alimentazione elettrica e chiamare il Centro di Assistenza Lofra Autorizzato.

3.8 PIANO DI COTTURA IN VETROCERAMICA TOTAL-GLASS (solo per i modelli previsti)

Tutte le operazioni di installatione, regolazione, trasformazione e manutenzione, devono essere eseguite da personale tecnico qualificato secondo le normative e prescrizioni in vigore. La ditta declina agli responsabilità derivante da una cattiva installatione, regolazione, manomissione, utilizzazione dell'apparecchiatura.

ATTENZIONE:

Se la superficie è incrinatacision con fessure, spagnere l'apparecchio per evitare la possibilità di scosse elettriche.

• Queste istruzioni riguardano le cucine totalmente elettriche e con piano vetroceramico ed integrano il nostro Manuale di Servizio cui si quindi deve fare riferimento.
• Prima di procedere all'installazione controllare i dati di targa per verificare che l'impianto domestico possa sostortare il carico dell'apparecchiatura.
• Le condizioni di quello apparecchio sono scritte sulla targa posta sul bordo interno della fiancata sinistra.
• L'apparecchiatura è predisposa per il funzionamento a 230V; per allacciamenti diversi consultare la targa posizionata nella parte posteriore, accanto alla morsettiera, contente gli schemi per il collegamento elettrico.
• La cucina non è corredata di cavo di alimentazione, si raccomanda di usare un cavo del tipo H05RR-F, per la sezione consultare lo specchietto riassuntivo sotto riportato.
• Se l'apparecchio non è provvisto di cavo di alimentazione e spina, è necessario prevedere nella rete di alimentazione un dispositivo che assicuri la disconnessione alla rete, con una distance di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (4000V), conformmente alle regole di installatione.
• La cucina deve essere collegata ad un efficiente impianto di terra. Nel collegamento alla morsettiera il cavo di terra deve essere più lungo di almeno 1 cm rispetto ai cavi di alimentazione.
• Il cavo di alimentazione deve essere posizionato in maniera tale che non superi la temperature di 50^ C或者其他 della ambiente.

PIANO VETROCERAMICO

Gli elementi riscaldanti, di nuova concezione, permettono di raggiungere la massima potenza in pochi secondi, inoltre l'elevato spessore di isolamento in fibra di vetro evita la dispersione del calore limitando il riscaldamento alle sole zone serigrafate. Le 4(o5) zone riscaldanti sono comandate da 2 commutatori e da 2(o3) regolatori di energia.

Il commutatore regola la potenza in W, predefinita, a seconda della posizione impostata sulla manopola.

Il regolatore di energia è un dispositivo che regola la potenza in modo graduale a seconda della posizione impostata sulla manopola ( % sulla potenza massima), il controllo delle zone riscaldate avviene automaticamente attivando e disattivando gli elementi riscaldanti ad intervalli

regolari garantendo un riscaldamento preco e uniforme. Es.: intervalli di riscaldamento brevi associati a lunghe pause indicano Bassa temperatura; intervalli di riscaldamento lunghi intervallati da brevi pause indicano temperatura più alta. Con il regolatore di energia è possibile riscaldare la zona interessata del vetroceramico in modo totale o parziale.

Disposizione delle piastre (vedi tabelle)

Caratteristica delle zone riscaldanti cucine con 4 piastre riscaldanti
Posizione	Tipocomando	Zona utileriscaldata	Rotaz.manopola	Potenza max	Posizione manopola e potenza corrispondente
					1	2	3	4	56
Anteriorsx	Regolatoredi energia	Tutta	Orario	2200W	10 %	25 %	50 %	65 %	90 %
		Centrale	Antiorario	750W
Posteriorosx	Commutatore	Tutta	Antiorario	1200W	150 W	200 W	350 W	500 W	850 W
Anteriodx	Commutatore	Tutta	Antiorario	1700W	180 W	300 W	450 W	750 W	1200 W
Posteriorodx	Regolatoredi energia	tuttatata	Orario	2400W	10 %	25 %	50 %	65 %	90 %
		Circolare	Antiorario	1500W

Potenze elettriche assorbite

CUCINA MODELLO :	Resistenza suola	Resistenza cielo	Grill	Maxi Grill	Resistenza circolare
MXV66MFR - MXV76MFR PXV66MFR - PXV76MFR	1900W	700W	1800W	2500W	2000W
PXGV96AMFR - .96MFR	1750W	1000W	2000W	3000W	2500W
PXDV96AMFRE - .96MFRE FORNO GRANDE	1900W	700W	1800W	2500W	2000W
PXDV96AMFRE - .96 MFRE FORNO PICCOLO	1200W	500W	1000W	-	-

Caratteristica delle zone riscaldanti cucine con 5 piastre riscaldanti
Posizione	Tipocomando	Zona utileriscaldata	Rotaz.manopola	PotenzaMax	Posizione manopola e potenza corrispondente
					1	2	3	4	56
Anterioresx	Regolatoredi energia	Tutta	Orario	2200W	10 %	25 %	50 %	65 %	90 %100 %
		Centrale	Antiorario	750W
Anteriedx	Commutatore	Tutta	Antiorario	1200W	150 W	200 W	350 W	500 W	850 W1200 W
Posterioidx	Commutatore	Tutta	Antiorario	1700W	180 W	300 W	450 W	750 W	1200 W1700 W
Posteriorsx	Regolatoredi energia	Tutta	Orario	2000W	10 %	25 %	50 %	65 %	90 %100 %
		Circolare	Antiorario	1100W
Centrale	Regolatoredi energia	Tutta	Orario	2000W	10 %	25 %	50 %	65 %	90 %100 %
		Circolare	Antiorario	1100W

Calore residuo

Il piano vetroceramico è diviso in 4 (o5) zone riscaldanti ed allo scopo di garantire una maggiore sicurezza è provvisto di segnalatori luminosi (indicatori di calore residuo) i quali si illuminano quando una zona è molto calda.

I segnalatori rimangono accesi finché la zona riscaldata è calda,anche a piastre spente.

Uso del piano vetroceramico

All'atto della prima inserzione si consiglia di accendere le zone di cottura, una alla volta, per alcuni minuti al fine di eliminare l'eventuale umidità che si fosse accumulata nell'imposto isolante.

Per evitare dispersioni di calorie ed avere una resa ottimale conviene usare pentole con fondo piatto e spesso, inoltre per quanto possibile, siano di dimensioni simili alla zona di cottura usata. La zona riscaldata rimane calda per un dato tempo quando conviene sfruttare esta prerogativa spegnendo la piastra quale minuto prima che termini la cottura, in modo di ultimarla sfruttando il calorie residuo accumulato dal vetro con consuagenthe risparmio di energia.

Si raccomanda di effettuare la pulizia quando il vetro si è raffreddato. Lavare il vetro con il tipo di liquido detergente di cui si fornisce un campione oppure acqua saponata, per lo sporco più resistente usare l'apposto raschietto fornito a corredo. Non usare materiale abrasivo come paglietta scotch bryte, spugnette metalliche o altro. Fare attenzione a non rovesciare dello zucchero durante la cottura perché si potrebbero formare delle incrostazioni impossibili da togliere; se dovesseucceedere spegnere subito e pulire con il raschietto la zona interessata con il vetro ancora tiepido. Eventuali pentole in ghisa o con fondo ruvido tendono a lasciare delle traccce chiare che possono essere tolte con un panno imbevuto di aceto.

ATTENZIONE:

Quando il piano è in funzione o il segnalatore di calore residuo è accesso fare molta attenzione, inoltre tenere lontano i bambini.

ATTENZIONE:

in caso di rottura del vetroceramico scollegare l'alimentazione elettrica e chiamare il Centro di Assistenza Lofra Autorizzato

SCHEMA PER IL COLLEGAMENTO CUCINE CON PIANO VETROCERAMICA
Alimentazione	Cavo alimentazione	Diagramma collegamenti
220-240 V ~	3 x 6 sq.mm H05VV-F	1 2 3 4 5 R N 1 2 3 4 5 R S T N
380-415V 3N~	5 x 2,5 mmq H05VV-f

3.9 INSERTAMENTO DEL FILTRO GRASSI SUL COPRIVENTOLA ALL'INTERNO DEL FORNO MULTIFUNZIONE

Posizione le linguette A-B in corrispondenza dei fori del copriventola A1 - B1del fondo delorno.

Fare pressione sulla staffa C in modo tale che le linguette si incastrino perfettamente nei fori A1 -B1.

Bloccare ilhetto grassi con la vite in dotazione .

Il fornno ventilato deve funzionare con ilhetto grassi insertito .

3.10 POSIZIONAMENTO DEI BRUCIATORI A GAS SUL PIANO DI LAVORO

Brucitori ausiliario, semi rapido, rapido, superrapido:

Per il corretto inserimento dei brucitori, degli spartifiamma e dei coperchietti smaltati, sulla coppetta del piano di lavoro, bisogna seguire la sequenza riportata in figura. Fare attenzione che le guide del bruciatore sulla coppetta e dello spartifiamma sul bruciatore devono combaciare perfettamente.

Bruciatore tripla corona:

Accoppiare lo spartifiamma al supporto bruciatore in modo tale che non possa ruotare.

ATTENZIONE: i coperchietti del bruciatore tripla corona devono essere messi sempre nelle loro sedi, in caso contrario più propagatedi la fiammaanche all'interno (ritorno di fiamma) che deforma il bruciatore stesso per progressivo surriscaldamento.

Bruciatore pesciera:

Inserire lo spartifiamma facendo coincidere il foro presente nella parte inferiore con la candeletta di accensione elettronica insertita nella coppetta del piano di lavoro.

3.11 GUIDE TELESCOPICHE (solo per i modelli previsti)

Le guide telescopiche offrono una maggiore stabilitàagli accessori del forno. Il posizionamento del cibo sulla griglia o sul vassoio risulterà più semplice e sicuro.

Le griglie e i vassoi devono essere incastrati nelle apposite sedi delle guide.

Durante la cottura e fintanto che il forno è caldo si consiglia di adoperare delle presine per le manipolazioni all'interno del forno stesso.

3.12 GRIGLIE CON DISPOSITIVO ANTICADUTA

Le griglie sono dotate diSYSTEMA di sicurezza di estrazione per impedire che possano fuoriscire completamente dalorno quando si estraggono parzialmente.

Nell'inserimento verificare che il fermo anticaduta (vedi imagine) sia sempre sul retro.

Le griglie vengono estratte dal forno solo se sollevate anteriormente.

3.13 ISTRUZIONI MONTAGGIO BRUCIATORE III SERIE

Il coperchio superiore dei bruciatori deve essere collocato nell'apposita sede con le due tacche di inserimento in corrispondenza

delle viti dei due cilindretti dello spartifiamma sottostante ed avvitato in senso orario (come indicate in figura).

ATTENZIONE

Il montaggio non corretto del coperchio del bruciatore potrebbe causare il propaganda della fiammaanche all'interno del bruciatore causando la deformazione dello stesso.

3.14 ISTRUZIONI FUNZIONAMENTO CANDELE D'ACCENSIONE AD INCANDESCENZA

(SOLO PER I MODELLI DOTATI)

Per accendere i bruciatori si deve premere la manopola ruotandola in senso antiorario, la candela diventerà rosso incandescente e provochera l'accensione delle fiamme del bruciatore.

ATTENZIONE

Si raccomanda di non lasciare sopra il piano della cucina materiale infiammabile: esempio panni, carta da forno o altro, perché possono prendere fuoco anche a bruciatori spenti con la sola pressione delle manopole.

Si deve usare la massima prudenza perché premendo le manopole, le candele si accendono immediatamente e raggiungono subito temperature elevate di ben 1300^ C.

Le candele di accensione non devono subire urti accidentali perché posso rompersi.

NON SI DEVONO ASSOLUTAMENTE TOCCARE LE CANDELE QUANDO SONO ROSSE-INCANDESCENTI PERCHE' POSSONO CAUSARE USTIONI E FERITE. I BABBINI DEVONO ESSERE TENUTI AD UNA DISTANZA DI SICUREZZA.

4. PULIZIA

Prima di anni operazione togliere la corrente elettrica e lasciare raffreddare ilorno e i brucitori.

Si consiglia di pulire piano e forno dopo agli utilizzato, onde evitare incrostazioni difficultmente asportabili e che possano danneggiare le superfici.

Per la pulizia dei particolari in acciaio inox, smaltati, dei cristalli, del frontalino comandi, si raccomanda di usare una spugna o un panno umido, se le macchie sono difficili da esportare usare prodotti specifici. Sciacquare ed asciugare con cura dopo la pulizia. Evitare l'uso di pagliette metalliche, di polveri abrasive e sostanze corrosive che possono graffiare detti particolari.

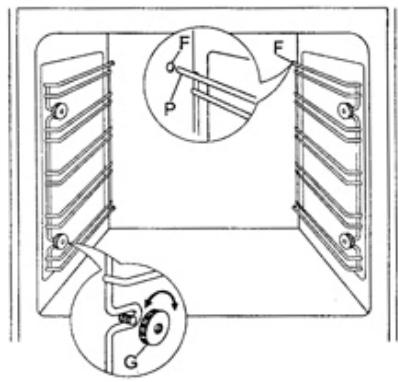

Per mantenere a lungo le caratteristiche di lucentezza delle

parti smaltate all'interno del forno, è necessario pulirle frequentemente con acqua tiepida. Le guide reggi griglia e leccarda possono essere rimosse svitando i dadi/ghiera G permettendo così una pulizia più accurata; per il rimontaggio introdurre le 2 prolonghe P delle guide laterali nei fori F presenti sul fondo del forno, far coincidere le due asole anteriors delle guide con le viti

già predisposte sulle fiancate, fissare le guide con i dadi/ghiera G. Non lavare il forno quando è ancorta caldo e non adoperare sostanje o prodotti abrasivi.

Non permettere che sostanje acide o alcaline come: ACETO, CAFFÉ, LATTE, ACQUA SALATA, SUCCO DI LIMONE, SUCCO DI POMODORO, ECC. rimangano a fatto delle superfici smaltate o in acciaio per lungo tempo. Non utilizzato pulitoti a vapore per la pulizia dell'apparecchio.

Per la pulizia dei vetri interni della porta del forno, a seconda dei modelli togliere il profilo superiore aiutandosi con un cacciavite, sfilare i vetri dalle guide. Effettuare queste operazioni con la massima cautela e precisione.

La pulizia dei brucitori, dei coperchietti, degli spartifiamma va fatta periodicamente: si raccomanda di usare acqua saponata, prima di rimetterli nelle loro sedi asciugarli per bene e verificare che i fori degli spartifiamma siano tutti aperti.

5. AVVERTENZE PER IL RISPARMIO ENERGETICO ED IL RISPETTO DELL'AMBIENTE

Usare pentole di diametro adeguato alla potenza del bruciatore del piano di cottura, i diametri adatti sono riportati nel paragrafo 3.1.

Non appena un liquido inizia a bollire, ridurre la fiamma quando basta a mantenere l'ebollizione, si consiglia inoltre di continuare la cottura con il coperchioippo sulla pentola.

Non interporre fra la pentola e la griglia dispositivi tipo sottopentola in rete .

Mantenere sempre le parti dei bruciatori a gas pulite , verificare che i fori Spartifiamma non siano intasati e che la fiamma sia distribuita regolarmente .

Preriscaldare ilorno per 10-15 minuti prima di introdurre il cibo scegliendo la temperatura corretta

Non usare il forno con la porta aperta per riscaldare l'ambiente

Controllare periodicamente l'integrità della guarnizione della porta del forno

E’ possibile sfruttare l’inerzia termica , spegnendo ilorno ca. 10 minuti prima del tempoprevisto per la cottura .

L'imballaggio dell'apparecchio deve essere riciclato presso i Punti di Raccolta Differenziata

L'elettrodomestico fuori uso delve essere portato presso i Centri di Raccolta Differenziata

La presenza del symbolo sottostante sta a significare che l'apparecchiatura rientra tra i "rifiuti nuovi" e quando soggetta a raccolta separata (no rifiuti urbani).

Ai sensi dell'art.13 del Decreto Legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti.

Il simbolo del cassetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine delle propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reinpiogo e/o ricicchio dei materiale di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni aminatorive previste alla normativa vigente.

CARATTERISTICHE DEI BRUCIATORI DEL PIANO E DEL FORNO

LABELLA 1

Tipodi gas: Butano G30 - Pressione nominale =28-30mbar

Propano G31 - Pressione nominale =37mbar

Metano G20 - Pressione nominale =20mbar

Tipi di bruciatore	By passø 1/100mm	Gas liquido							Gas metano
		Iniettoriø 1/100mm	Portata termica nominale						Iniettoriø 1/100mm	Portata termica nominale
			kW max	g/h max		kW min	g/h min			kW max	kW min
				G30	G31		G30	G31
Brucitori del piano I seriē
Auxiliario: (piccolo)	27	50	1,00	73	71	0,29	21	21	77	1,00	0,29
Semi - rapido: (medio)	29	65	1,75	127	125	0,35	25	25	97	1,75	0,35
Rapidò: (grande)	39	85	3,00	218	214	0,60	44	43	127	3,00	0,50
Tripla corona:	65	100	3,90	283	278	1,50	109	106	136	3,90	1,50
Pesciera:	65	85	3,00	218	214	1,50	109	107	120	3,00	1,50
Brucitori del piano II seriē
Auxiliario: (piccolo)	27	50	1,00	73	71	0,30	21	21	72	1,00	0,30
Semi - rapido: (medio)	34	65	1,75	127	125	0,44	25	25	97	1,75	0,44
Rapidò: (grande)	44	85	3,00	218	214	0,75	44	43	115	3,00	0,75
Tripla corona:	65	100	3,90	283	278	1,50	109	106	136	3,90	1,50
Dual Ø125mm:	70	46/85	3,90	283	278	1,80	130	127	130/75	3,9	1,80
Dual Ø145mm:	27/70	46/95	4,5	326	319	1,80	130	127	130/85	4,2	1,80/0,35
Dual Quadrifoglio	27/70	46/66	4,2	304	297	0,30	22	22	66/1,02	4,2	0,30
Brucitori del piano III seriē
Auxiliario: (piccolo)	27	52	1,10	79	78	0,35	25	25	73	1,10	0,35
Semi - rapido: (medio)	34	65	1,75	127	125	0,45	32	32	98	1,75	0,45
Rapidò: (grande)	44	82	2,80	203	200	0,75	54	53	122	2,80	0,75
Tripla corona:	65	97	3,70	268	264	1,50	109	133	133	3,70	1,50
Bruciatori del forno
60L : (60x50-60x60-70x50-70x60) - (carrello estrabile 80x60 90x60)- Ventilato gas Doppio forno 90x60	55	85 f/svasato	3,30	240	236	1,10	80	79	130 f/svasato	3,30	1,10
Forno gigante/ Forno gigante ventilato gas/ (...126GV...)	60	110	5,00	363	357	1,60	116	114	165 f/svaato	5,00	1,60
Vano ripostiglio: (80x50-90x60)	50	80 f/svasato	2,60	189	186	1,10	80	79	115 f/svasato	2,60	1,10
Vano ripostiglio e portabombola (90x50-90x60)	55	85	3,20	233	229	1,10	80	79	127 f/svasato	3,20	1,10

Bruciatori grill gas
60L : (60x50-60x60-70x50-70x60) - (carrello estraibile80x60 90x60)Doppio forno 90x60	-	77	2,30	166	164	-	-	-	115	2,30	-
Forno gigante / fornogigante ventilato(...126GVG...)	-	90	3,30	240	236	-	-	-	140	3,30	-
60L (60x60 - 70 x60)ventilato gas		85	2,60	188	185	-	-	-	130	2,6	-

CARATTERISTICHE DEL GLASS PLATE E DELLE PIASTRE ELETTRICHE

LABELLA 2

CUCINA FORNO GIGANTE CON GLASS PLATE: 800 + 800 W

Corrispondenza tra la posizione della manopola e la potenza assorbita
Diametro della piastra in mm	Contrassegno della manopola e consumi in W
	0	1	2	3	4
80	0	90	180	200	450
110	0	140	300	400	700
145	0	187	250	750	1000
180	0	300	600	900	1500

POTENZE ASSORBITE FORNO ELETTRICO CON TERMOSTATO

LABELLA 3

MODELLI	Resistenza suola	Resistenza cielo	Resistenza grill	Resistenza Maxi- grill	Resistenza circol.
Mod. Forno Elettrico statico: 60x50-60x60-70x50-70x60	1650 W	900 W	1500 W
Mod. Forno Misto: 70X50 - 70X60	1650 W	900 W	1500 W
Mod. Multifunzione: MX 66 ASMF	1650 W	600 W	1500 W

Mod. Multifunzione 60X50-60X60-70X50-70X60	1650 W	900 W	1500 W	2100W	2000 W
Mod. Grill Radiante: 60X60-70X60	1900 W	700 W	1800 W	2500W	2000 W
Mod. Grill Radiante: 90X60	1900 W	1000 W	2000 W	2500W	2000 W
Mod. Forno Gigante Multifunzione	1750 W	1000 W	2000 W	3000 W	2500 W
Doppio FORNO	Forno sx 60I	1650 W	900 W	1500 W	2100 W	2000 W
	Forno dx 30I	1200 W	500 W	1000 W
Mod. Vano ripostiglio: 80X50-80X60 90X50-90X60	1400 W	700 W	1200 W
Mod. Vano Bombola: 90X50-90X60	1400 W	700 W	1200 W
Mod. Gas 60x50 – 60x60 – 70x50/60 – 90x50/60			1500W
Mod. Gas Gigante			1750 W
Mod. Gas Vano ripostiglio bombola (80x50/60 – 90x50/60)			1200 W
Mod. Gas 90x60 – 80x60 carrello estraibile			1500 W
Mod. Elettrico 90x60 – 80x60 carrello estraibile	1650 W	900 W	1500 W	2100 W	2000 W
Mod. Forno gigante gas ventilato 90X60			2000 W
Mod. Forno gas ventilato 60X60 – 70X60			1800 W
Forno 30 litri cucina ...D126...	1200 W	500 W	1000 W

CUCINE UP & DOWN (2 fornisovrapposti) TABELLA 4

DIMENSIONI

Altezza 900-915 mm

Larghezza 600 mm

Profondità 600 mm (esclusa maniglia del forno)

CARATTERISTICHE DEL BRUCIATORE DEL FORNO

Bruciatori		Forno superiore	Grill superiore	Forno inferiore
Portata termica nominale	kW	1,70	2,70	2,40
Portata termica minima	kW	0,80	---	1,00
Iniettore
G20 20 mbar	Ø 1/100 mm	95	125	110
G30 30 mbar	“	62	80	72
By-pass
G20 20 mbar	Ø 1/100 mm	Reg.	---	Reg.
G30 30 mbar	“	42	---	48

Temperatura forno UP: min.130°C – max. 270°C

Temperatura forno DOWN: min.130°C – max. 270°C

FORNO SUPERiore		Resistenza base Resistenza cielo Resistenza grill	1200 W 950 W 1900 W
FORNO INFERiore		Vedi tabella 3

6. GARANZIE

Il presente certificato di garanzia redatto da Nuova Lofra Sr.l., con sede in Torreglia (PD), Via Montegrotto 125; si riferisce alle condizioni di Garanzia Convenzionale del produttore nei confronti del consumatore e, dette condizioni non pregiudicano e sono rispettoe dei diritti riconosciuti al Consumatore dal Decreto Legislativo 2 febbraio 2002, n.24 emesso in attuazione della Direttiva 1999/44/CE del Parlamento Europeo, nonché dal Decreto legislativo 6 Settembre 2005 n.206.

Durata e condizioni di validità

La Nuova Lofra S.r.l. garantisce l'elettrodomestico fornito per un periodo di ventiquattro mesi nella data di acquisso, tale data potr'essere dimostrata esclusivamente dallo scontrino fiscale, alla ricevuta fiscale, alla fattura o altri documento fiscalmente valido, rilasciato dal Rivenditore autorizzato, riportante i dati dello stesso, gli estremi identificativi del prodotto e la data in cui è stata effettuata la vendita.

Al fine di poter usfuquire della garanzia si dovrà conservare但这a documentazione unitamente al certificato di garanzia ed esibirlo al personale del Servizio di Assistenza Tecnica Autorizzato in caso di intervento.

Per intervento in garanzia si intende la sostituzione o riparazione gratuite delle parti componenti l'elettrodomestico che risultano difettose sin dal momento dell'acquisto per vizi di fabbricazione, parchè il difetto sull'apparecchio sia stato denunciato entro i due mesi alla scoperta e prima del termine della garanzia.

Nell'ipotesi di irreparabilità del guasto o del ripetersi dello stesso, relativamente a parti essenziali dell'elettrodomestico, la Nuova Lofra S.r.l. si riserva, a suo insindacabile giudizio, di provvedere alla sostituzione integrale dell'apparecchio.

La garanzia sul nuovo elettrodomestico continuera fino al termine del contratto originario.

Nel caso di non provati vizi di conformità che si verificano dopo il sesto mese dall'acquisto del prodotto, il Consumatore dovrà provare cheassi esistevano a tale data, caso contrario dovrà versare al Centro Assistenza intervenuto un contributo per spese ditrasferimento.

Clausole di esclusione

Si intendono esclusi alla garanzia in tutti i casi di uso improprio dell'elettrodomestico ed in particolare in caso di uso non domestico (bar, ristoranti, attività commerciali, comunità, uffici, imprese, agriturismo, bed & breakfast, etc.) e, non copre tutte le parti sottoposte ad usura con il normale utilizzato (griglie, spartifiamma, guarnizioni, lampadine, maniglie, manopole, parti asportabili, le parti in vetro e smaltate, le tubazioni esterne, gli eventuali accessori e materiali di consumo etc.).

Inoltre sono esclusi alla garanzia tutti gli interventi ad elettrodomestici che dovessero risultare difettosi a causa di negligenza o trascuratezza nell'uso, mancata osservanza delle istruzioni edindicazioni per il funzionamento dell'apparecchio riportate nel Manuale di Servizio, di errata installmento o manutenzione operata da personale non autorizzato o effettuata con ricambi non originali, di danni datrasporto, ovvero circostanze che, comunique, non possono farsi risalire a difetti di fabbricazione dell'apparecchio.

Sono altresi esclude: tutte le operazioni di installatione,regolazione dei rubinetti e dei bruciatori con vari tipi di gas, le sostuzioni degli iniettori, la pulizia ordinaria periodica.

La Nuova Lofra S.r.l. declina agli responsabilità per danni che possono derivare, direttamente o indirettamente, a persona, animali, o cose in consegenza della mancata osservanza di tutte le prescrizioni e avventenze indicate nell'apposto Manuale di Servizio e specialmente le avvertenze in tema di installatione, uso e manutenzione dell'elettrodomestico.

Qualora l'apparecchio venisse riparato presso un Centro Assistenza Tecnica Autorizzato, in quello casa la Nuova Lofra S.r.l. non risponde per eventuali spese e rischi derivanti da trasporto, che saranno a totale carico dell'utente.

Scadenza e tempi di intervento

Trascorso il termine di ventiquattro mesi nella data di acquisto, la garanzia decade e l'assistenza verrà effettuata addebitando le parti sostituite e le spese di manodopera secondo le tariffe vigenti in possesso del personale technique.

Il personale tecnico autorizzato interverrà, nei tempi minori possibili, compatibilmente con le priorità di chiamata e con le esigenze di organizzazione, su richiesta dell'utente al Centro Assistenza Tecnica Autorizzato.

IMPORTANT : La presente Garanzia ha validità solamente in Italia.

ENGLISH

ALL LOFRA COOKERS UNDERGO TESTS FOR THE SEALS OF THE GAS PIPES, SETTING THE MINIMUM AND MAXIMUM OUTPUT OF THE GAS BURNERS; TESTS TO THE ELECTRICAL SYSTEMS; EARTH CONTINUITY - DIELECTRIC RIGIDITY - INSULATION RESISTANCE - LEAKS AND ABSORPTION CURRENTS, ALL CARRIED OUT USING SPECIFIC ELECTRONIC INSTRUMENTS THAT GUARANTEE UTMOST RELIABILITY.

INDEX

WARNING AND TIPS 45

1. INSTALLATION 51

1.1.VENTILATION. 51
1.2.DISCHARGE OF FUEL GASES 52
1.3.POITIONING THE COOKER 52
1.4.CONNECTION TO THE GAS SUPPLY: CURRENT INSTALLATION STANDARDS 54
1.5. CONNECTION TO THE ELECTRICITY SUPPLY 55
1.6.CONVERTING THE GAS-SUPPLY TO THE HOB BURNERS 56
1.7.REGULATING THE MINIMUM OUTPUT OF THE HOB BURNERS 56
1.8.CONVERTING THE GAS-SUPPLY TO THE OVEN BURNERS AND GAS GRILL 56

2. MAINTENANCE 57

2.1.GAS SUPPLY RUBBER PIPE 57
2.2. ELECTRICITY SUPPLY CABLE 57
2.3. REMOVING AND FITTING THE OVEN DOOR 57
2.4. REPLACING THE LIGHT BULB 58
2.5.GLASS COVER 58

3. USING THE COOKER 58

3.1. USING THE COOKING HOB 58
3.2.OVEN PERFORMANCE 59
3.3. USING THE GRILL 60
3.4. ROTISSERIE (only certain models) 61
3.5.MINUTE TIMER 61
3.6. MULTIPLE-FUNCTION COOKERS 62
3.7. COOKING HOB WITH GLASS-PLATE (only certain model) 69
3.8.GLASS CERAMIC WORKTOP 72
3.9. FITTING THE FAT FILTER TO GIANT MULTIPLE-FUCTION OVEN 74
3.10. FITTING THE GAS BURNERS TO THE HOB 74
3.11. TELESCOPIC RUNNERS (only for certain models) 74
3.12 GAS BURNER SERIES 3 FITTING INSTRUCTIONS. 74
3.13 GLOW PLUGS OPERATING INSTRUCTIONS (ONLY ON SELECTED MODELS) 75

4.CLEANING 75

BURNER SPECIFICATIONS 77

TABLE 77

WARNING AND TIPS

This appliance has been designed for domestic use only.
These instructions are only valid for the country indicated in the identification symbols on the appliance (see the image).
All installation, adjustments, gas-conversion and maintenance operations must be carried out by qualified engineers, in accordance with the enclosed instructions and current installation standards. The manufacturers accepts no liability for faulty installation, setting, handling and use of the cooker.
Information about this model and its features is displayed on the appliance plate.
This appliance is not intended for use by person (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

For any service repairs to the appliance, show the service engineer the guarantee and the till receipt with the date of purchase.
Before carrying out any maintenance or conversion operations, unplug the cooker from the mains and shut off the gas upstream of the appliance. If any components and/or accessories need replacing, only original Lofra spare parts must be used. Only qualified technicians may perform installation and maintenance operations.
Keep the instruction handbook near the cooker, so that if can be consulted at any time. This way, the instructions and tips are close at hand for correct use and optimum performance.
Before using the cooker remove the plastic protection from the stainless steel, aluminium and/or painted parts in order to prevent it melting. The utmost care must be taken when removing this protection so as to avoid damaging the protected parts.
When the cooker is in use keep children at a safe distance, as the outside of the cooker can heat up, and they should be kept away until the cooker has completely cooled down. Likewise children should not play with or use the cooker controls unsupervised.
Periodically check that there are no gas leaks from the connection pipe between the cooker

and the bottle or supply line; replace upon expiry.

This appliance is not intended for use by person (including children) with reduced physical, sensory or metal capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
During use the appliance becomes hot. Care should be taken to avoid touching heating elements inside the oven.
Warning: Accessible parts may become hot during use. Young children should be kept away.
The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised.
This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and

user maintenance shall not be made by children without supervision.

The installation instructions for cooking ranges that are placed on the floor shall state that if the range is placed at a base, measures have to be taken to prevent the appliance slipping from the base.
Periodically check that there are no gas leaks in the pipe that connects the cooker to the gas bottle or the supply line; replace it upon expiry
When the cooker is not in use, ensure that all the knobs are in the off position; furthermore, if it is unused for a period of time, shut off the gas bottle valve and the supply valve, as well as the appliance's mains electricity supply.
Keep the burners, covers and flame diffusers clean in order to ensure optimum operation.
Unattended cooking on a hob with fat or oil can be dangerous and may result in fire. NEVER try to extinguish a fire with water, but switch off the appliance and then cover flame e.g. with a lid or a fire blanket.
Danger of fire: do not store items on the cooking surfaces.
During use the appliance becomes hot. Care should be taken to avoid touching heating elements inside the oven.

Do not use steel wool, abrasive powders and corrosive substances that could scratch. Do not use steam cleaners to clean the appliance.
Before using the oven for the first time, we recommend leaving it on for one hour at the maximum temperature. Doing so may create smoke and unpleasant smells, which are caused by the glue in the heat insulation or oiled plates. To get rid of these odours, air room e.g. opening a window.
Some models are fitted with an aluminium tray, ideal for baking pastries (180 - 200^ C) . Max. load 3 ~kg .
The cover is made of hardened glass. Do not close it when the burners or electric plate are on, or still hot, as this could break the glass and create a hazard.
If the glass ceramic surface should ever get broken, unplug the appliance and contact an authorized centre.
Remove any objects from the top of the cover before opening it.
Do not discard packaging, accessories or other parts of the appliance into the environment. If

possible, take them to recycling bins or a recycling plant.

In the cookers that do not have a power cord, this manual indicated the type of cable to use, taking into account the temperature of the rear surface of the device.
The instructions show the correct installation of shelves and trays.
Stationary appliances not fitted with means for disconnection from the supply mains having a contact separation in all poles that provide full disconnection under overvoltage category III, the instructions state that means for disconnection must be incorporated in the fixed wiring in accordance with the wiring rules

LIFTING ISTRUCTIONS

fig. 1

fig.2

To lift the cooker open the oven door and lift by the oven cavity and the over hang at the rear of the appliance (fig 1 & 2).

fig. 3
NO

fig. 4

DO NOT lift the cooker by the overhang of the hob top at the front of the appliance or by the door handle (fig 3 & 4). Lifting the appliance by the hob can cause the securing brackets to break and damage the gas pipes to the burners on the hob. Lifting the appliance by the door handle can chip or break the outer door glass. Any resulting damage is NOT covered by the guarantee.

1. INSTALLATION

This appliance shall be installed in accordance with the regulations in force and only in a well ventilated space.

Read the instructions before installing or using the appliance.

In the UK the regulations and standards are as follows:

In your own interest and that of safety, it is law that all gas appliances be installed by competent persons. CORGI registered installers undertake to work to safe and satisfactory standards. Failure to install the appliance correctly could invalidate any warranty of liability claims and lead to prosecution.

The cooker must be installed in accordance with:

All relevant British Standards / Codes of Practice, in particular BS 5440 Part 2 2000 and:

For Natural Gas - BS6172: 1990 and BS6891: 1988
- For LP Gas – BS5482 Part 1 (when the installation is in a permanent dwelling), Part 2, (when the installation is in a caravan or other non permanent dwelling), or Part 3 (when installing is in a boat).
- The Gas Safety (Installing and Use) regulations 1994 (as amended).
The relevant Building /IEE regulations.

The cooker may be installed in a kitchen / kitchen diner but NOT in a room containing a bath or shower.

If the appliance is for use on LPG it must not be fitted below ground level, i.e. in a basement.

1.1.VENTILATION

The room containing this cooker should have an air supply in accordance with BS 5440: Part 2: 1989

• All rooms require an openable window, or equivalent and some rooms will require a permanent vent a well.
• For room volumes up to 5m^3 an air vent of 100cm^2 is required.
• For room volumes between 5m^3 and 10m^3 an air vent of 50cm^2 is required.
• If the room is greater than 5 m^3 and has a door that opens directly to the outside, then no air vent is required.
• If there are other fuel burning appliances in the same room BS 5440: Part 2:1989 should be consulted to determine the air vent requirements.
• This appliance should not be installed in a bed sitting room of less 20m^3 or in bathroom or shower room.

1.2.DISCHARGE OF FUEL GASES

Cooking appliances must always discharge the flue gases into special hoods (fig.1-C), which must be connected to chimneys, flue pipes or have directly access to the outside. If it is not possible to connect a hood, an electric fan can be fitted to a window or a wall (fig.1-E), which must be turned on when the cooker is on, as long as ventilation standards are strictly adhered to.

1.3 POSITIONING THE COOKER

a) Built-in cooker: type Y - class 2 subclass 2/1 Cookers in this class can be fitted between two units, unless the side in contact with the cooker is higher than the hob. In this case, the unit must stand at least 5cm away from the top of the hob. If the cooker has a baseboard fitted, a 2cm vent must be made in the front along the entire width of the cooker.

b) Free standing cooker: type X – class 1; point a) also applies to this class, with the exception that one side of the cooker must be left free so that the flexible rubber gas piping, can be inspected.

After unpacking the cooker, remove the plastic protection from the stainless steel, aluminium and/or painted parts to avoid it melting. The utmost care must be taken when removing this protection so as not to damage the protected parts. Now the feet can be fitted. They must be fixed to the ends of the slits on the cooker pedestal. Their height can be adjusted in order to line the cooker up with other units. Ensure that the cooker is perfectly stable. Fit the burners, the

flame diffusers and the grids into their seats on the hob (see paragraph 3.9). Some models come with rubber pads that prevent the steel hob surface from being scratched. Fit them to the central pan grid made of chrome-plated rod.

LEG FITTING INSTRUCTIONS

Figure1. When fitting the washer to the leg bolt make sure the burr on the washer is facing upward away from the leg top.

Figure 4. Insert washer fitted to top of leg into base of cooker and slide the leg along the channel.
Figure5. Screw the leg up tight so the oven base is clamped between the washer and the top of the leg. Once all four legs have been fitted lift cooker onto the legs taking care to distribute the weight evenly onto all four legs at the same time.

Figure 2. Leg assembly with washer fitted correctly. The lower part of the leg will unscrew to adjust the height and level of the cooker.

Figure 3. Leg insert cut out on base of oven. To fit the legs to the appliance lie the cooker flat on its back and fit all four legs.

DO NOT fit legs to the cooker by tilting the appliance, doing so may damage the leg assembly.

DO NOT tip the appliance onto its legs, always lift the appliance onto its legs. (This will require two people)

For the installation anchor the cooker by using the supplied kit referring to the relevant drawing. We provides two brackets, which will serve to anchor the wall-terminal of the cooker. We must fix the brackets to the wall, following the instructions of the drawings. We must then slightly lift the cooker to let in the bracket on the crease of the wall-terminal or working top cooker.

Note: When the burners are alight, there must not be any draughts inside the room in that they may affect the flame or even blow it out. (PLEASE NOTE: The fixing hook is not provided as the type will depend on the construction of the wall to which it will be drilled and fitted. The installer should provide the fixing hook).

1.4.CONNECTION TO THE GAS SUPPLY: CURRENT INSTALLATION STANDARDS

The cooker should be connected according BS 6172-1990, using either a rigid or flexible connections.

a) Class 2 (Built-in cooker sub-class 2/1): use a continuous flexible stainless steel pipe, as per current installation standards, which can be extended to a maximum of 2000 mm.; the ends of the pipe must be fitted with an ISO 228/1 coupling and gasket or an ISO 7/1 threaded coupling with mechanical gasket.
b) Class 1 (Free-standing cooker): Class 2 instructions also apply. In addition, a non-metallic flexible pipe can be used as long as it complies with current standards and the

following installation instructions are observed: the pipe must be longer than 400mm and shorter than 1500mm ; it must not exceed 50aC in any point; it is not pulled or twisted; it cannot be choked and the entire edges, sharp corners or other similar hazards.

Before connecting the non-metallic flexible pipe, the pipe holder

and gasket supplied with the cooker and/or available form the reseller must be fitted to the pipe/gas train on the back of the cooker.

ONLY FOR MODELS: XR96GV/C, XR96MF/C

CONNECTION DIAGRAM FOR THE FLEXIBLE PIPE BETWEEN THE BOTTLE AND COOKER WITH THE PIPE HOLDER

Outside attachment terminal for left hand connection

WARNING

Instructions for the compulsory route of the flexible pipe.

To connect the cooker and bottle use flexible pipes and pressure regulators.

Only use bottles with LPG mixture for the domestic use.
1) Remove the cap from the internal gas pipe and fit the pipe holder supplied as standard, use the cap to seal the gas pipe at the back of the cooker.
2) Fit one end of the rubber pipe to the gas pipe and fix it with a clamp conforming to the standards in force.
3) Fit the other end to the pressure regulator of the gas bottle and fix with a clamp.
4) Seal the mouth of the gas pipe

After connection check there are no leaks using soapy water- never use an open flam.

For connection to:

• Methane gas: the pipe must have an internal diameter of 13mm , be fitted to the pipe holder and then blocked with a specific clamp as per current installation standards;
• Liquid gas (bottle): the pipe must have an internal diameter of 8mm , be fitted to the pipe holder and then blocked with a specific clamp as per current installation standards. The bottle must be fitted with a pressure reducer as per current installation standards.

Cookers with bottle cupboard IF INSTALLATION STANDARDS PERMIT. These cookers are designed prepared for use with bottle of liquid gas (size 0.270 mm , height 600 mm ). They are fitted with two attachments for the gas connection: one inside the cupboard and one on the back hand side. The bottle cupboard attachment is sealed with a cap and a gasket, while the other end is open. If the bottle cupboard attachment is used, the cap must be replaced with the pipe holder must be connected with a flexible pipe, which must follow the route shown in the

adjacent diagrams and/or on the adhesive plate fitted inside the bottle cupboard door. After connection, ensure that there are no gas leaks by using a specific instrument or soapy water.

1.5. CONNECTION TO THE ELECTRICITY SUPPLY

The flexible mains lead is supplied connected to a BS 1363 fused plug fused plug fitted with a fuse of 13 amp capacity. If you need to replace the plug for any reason, it should be carried out as outlined below:

WARNING: THIS APPLIANCE MUST BE EARTHED.

The wired in the mains lead are coloured in accordance with the following code:

Green & Yellow = Earth - Blue= Neutral - Brown= Live

As the colours of the wires in the mains lead of the appliance may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

1. The wire which is coloured Green & Yellow must be connected to the terminal marked E (Earth) or coloured Green.
2. The wire which is coloured Blue must be connected to the terminal marked N (Neutral) or coloured Black.
3. The wire which is coloured Brown must be connected to the terminal marked L (Live) or coloured Red.

The plug and socket must be accessible after installation. Should the mains lead ever need replacing it is recommended that this operation is carried out by a qualified electrician who will replace it with a lead of the same size and temperature rating.

If a fixed instrument has not any cable nor pin, or any other device which assures the worknet disconnection, with a distance of opening of the contacts that allows the complete disconnection in the conditions of overvoltage category III, the instructions have to inform that such disconnection devices have to be provided for by the supply mains in conformity with the installation rules.

Note: For EMC requirement (IEC / EN 61000-3-3) kitchen (PD96MFRE / C) The connection is contingent on the network at the point of interface with an impedance of 0.36 ohms or less.

Terminal connection diagram with cable pre-installed

220-240 V ~

1.6.CONVERTING THE GAS-SUPPLY TO THE HOB BURNERS

Burners: auxiliary, semi-rapid, rapid, treble crown, fish kettle.

These burners are all fitted with injectors designed to create a primary input of air gauged for each type of gas. This means that the air regulation does not have to be regulated. Proceed as follows in order to convert from one type of gas to another:

• remove the grids, covers, holed flame diffuser and the burner supports;
• replace the holed injectors as indicated in C according to the type of gas used (see table 1); put the burner supports, flame diffusers, covers and grids back in position;
• regulate the minimum output following the instructions in paragraph.

1.7.REGULATING THE MINIMUM OUTPUT OF THE HOB BURNERS

Normal/valve taps

Ignite the burners and turn the know to the maximum position. Remove the knob and insert a small flathead screwdriver into the holes on the side of the control panel, in accordance with the type (fig. A). Loosen the by-pass screw by two turns in an anticlockwise direction and rotate the rod to the minimum position.

A

Adjust the previously loosened screws until the flame is lowered but stable, even when rapid changes are made from the maximum to the minimum position with the burner cold. If safety taps are fitted, let the burner run on minimum for a few minutes to ensure that the device does not cut in. If it does, increase the minimum.

N.B. For liquid gas settings, the burner minimum must be set by fully tightening the tap by-passes.

1.8.CONVERTING THE GAS-SUPPLY TO THE OVEN BURNERS AND GAS GRILL

Oven burners:

To have access to the oven injector proceed as follows:

• open the oven door and remove the oven base;
• unfasten the screw that secures the burner to the inside of the oven (in the giant oven it is fixed to the side wall of the muffle) and remove the burner from its seat being careful not to damage the thermocouple fixed to it;
• replace the holed injector in accordance with the type of gas used (see Table 1)
• put the burner back into its original position.

Setting the oven thermostat minimum

To set the minimum, proceed as follows:

open the over door;
- light the oven burner and set it to maximum, close the door and wait for about 10 minutes (or the time required for the oven to heat up to about 230^ );
- remove the oven knob and, using the hole in the control panel, according to the thermostat type (Fig. C), loosen the by-pass screw of the thermostat by two turns;
- replace the knob and turn it to the minimum position, remove the knob and adjust the previously loosened screw until the flame is lowered but stable, even when rapid

changes from maximum to minimum are made and the oven door is opened or closer quickly.

N.B. For liquid gas setting, the oven burner minimum is set by fully tightening the thermostat by-passes.

Gas grill burners

To convert the gas to this type of burner, see the "oven burner" instructions above. The only difference is that the burner is in the top of the oven, and there is no need to set the minimum because the burner always works at full power.

2. MAINTENANCE

WARNING:

Before carrying out any maintenance or conversion operations, turn off the electricity supply and close the gas upstream of the appliance. If components and/or accessories need replacing, use only Lofra spare parts only. All the operations hereunder must be carried out by qualified technicians in accordance with the enclosed instructions and current installation standards.

2.1. GAS SUPPLY RUBBER PIPE

The condition of the gas supply pipe should be checked periodically (once a year) and replaced by the date printed on the outside of the pipe and if there are signs of cracking, cuts, scratches or burns, or if it is no longer flexible but hard and plastic. The pipe must be suitable for use with liquid gas and comply with the applicable standards.

2.2. ELECTRICITY SUPPLY CABLE

If the electricity supply cable needs replacing, therefore only authorised LOFRA technicians may replace it. Use HO5FVV-F cables only. The earth wire (yellow/green) must be at least 2 cm longer than the other two phase wires (fig. 5 B). This ensures that the electrics are safe should the wire be pulled accidentally.

For the cookers with a gas oven and an electric grill, use a 3 × 1.5 mm^2 HO5RR-F cable, for cookers with electric oven and grill, use a 3 × 1.5 mm^2 HO5VV-F cable with a maximum external diameter of 9 mm . In the case of current exceeding 16A shall have the power section 2.5 mm^2 .

2.3. REMOVING AND FITTING THE OVEN DOOR

Open the oven door completely, insert the anti-rotation device (A) in the hook of the hinge rods. Hold the oven door by the sides and slowly close it until you can feel a certain resistance; simultaneously lift the door and force it towards its closed position in order to slide it out by freeing the hinge lock from the kitchen's body. To refit the door repeat the above instructions in reverse making sure the hinge lock is correctly fitted.

For the CURVA models insert an anti-rotation hinge in the appropriate holes. Hold the door by the sides and slowly close it until you can feel a certain resistance; now, while forcing the door closed, lift it in order to slide it out by freeing the hinge lock from the kitchen. To refit the door repeat the above instructions in reverse making sure the hinge lock is correctly fitted.

2.4. REPLACING THE LIGHT BULB

Turn the cooker off at the mains before replacing the bulb.

Open the oven door, remove the protective glass cover, replace the light bulb (CAUTION: it must be resistant up to 300^ ) and replace the glass protection.

2.5. GLASS COVER

To assemble the cover put the hinges into the special spaces in the wall protection of the cooker fitting into the existing slits (A), lift the cover up in vertical position (B) and push down until the hinges go to their place (C).

To disassemble the cover make the contrary of the above-described operation.

A

B

C

3. USING THE COOKER

WARNING:

• If the burner flames accidentally go out, turn off the KNOB and wait for at least one minute before igniting.
• Using a gas cooker produces heat and humidity in the room where it is installed. Ensure the room is well ventilated by keeping all the natural air vents open or by installing an extraction hood with flue pipe.
• Intensive or extensive use of the cooker could may require supplementary ventilation e.g. opening a window, or more efficient ventilation e.g. increasing the capacity of the mechanic ventilation, if installed.

The front control panel has one or two lights, depending on whether the oven is gas or electric. If the cooker has a gas oven a green light will illuminate when a heated accessory is turned on (ELECTRIC PLATES, ROTISSERIE, ELECTRIC GRILL). If the cooker has an electric oven, there is a green light and also a yellow light, which turns on and off when the THERMOSTAT cuts in to regulate the oven temperature.

3.1. USING THE COOKING HOB

Gas burners

Automatic electronic ignition built into the knob: turn the knob to the maximum position push it in and the burner lights up automatically.

No gas supply (knob turned off)

Maximum gas supply

Minimum gas supply

To obtain minimum supply, turn the knob in an anti-clockwise direction until the indicator points to the small flame .

Safety device: once the burner is on, keep the knob pressed for at least 5 seconds and then release it. The burner remains alight due to the thermocouple that keeps the gas flow by means of a safety valve, which shuts off the gas flow should the burner go out accidentally.

Burner performance: a variety of pans with a minimum diameter of 120 ~mm can be used on the "medium and small" burners. The pans must not have concave or

convex bottoms, but be perfectly flat as shows in figure. For optimum performance, use the saucepans shown in figure, i.e. the flames must not stay beyond the bottom of the pan. When a liquid starts boiling, lower the flame as much as possible, but keep it on the boil. For safety reasons, we recommend using pans with the following diameters on the various burners(see tables).

For emergency reasons we advise I use it of the following pots with diameters to overlap to the burners: auxiliary, semi-rapid, rapid, triple ring, fish burner.

Burner	Diameter min.(cm)	Diameter max(cm)
Small (auxiliary)	10	14
Medium (semi-rapid)	15	20
Large (rapid)	21	26
Triple ring (ultra-rapid) dual Ø125mm AEO	24	26
Dual Ø145mm AEO four-leaf	26	30

Note. To second of the conformation of the plan holding one distance between the edges of the pots of minimum 10mm.

Electric plates

The first time the plate is turned on or if it has not been used for a long time, it should be turned on and left on for 30 minutes in position 1 on the selector switch in order to dry out any humidity absorbed by the insulating cover. To avoid heat dispersion and damage to the plate, use flat bottomed pans that have the same diameter as the plate, no more no less. Dry the bottom of the pan before putting it on the plate. When the plate is on, never stand an empty pan on it, or leave the plate on without a pan. Turning the plates on - centre the pan on the plate and turn the corresponding knob to the required position (see Table 2). The increasing numbers indicate greater power.

3.2. OVEN PERFORMANCE

Gas oven

The oven burner must always be ignited with the oven door open.

All Lofra cookers are fitted with valve thermostats which not only regulate the temperature inside the oven, but also stop the gas flow should the burner go out accidentally, thus avoiding leakage of unburned gas.

For the best results, we recommend preheating the oven for 10 + 15 minutes before putting the food in. The oven door should be opened as little as possible in order to avoid any rapid changes in oven temperature, which may compromise the cooking results.

Ignition - open the oven door, press and turn the oven knob (symbol =) in an anti-clockwise direction to the maximum position. The burner can be ignited with press into the knob.

When the burner alights, keep the knob well pressed in for 5 + 10 seconds and then release it. The burner stay alight by heating the thermocouple that opens the safety valve and keeps the gas flowing. After carrying out these operations, close the oven door and turn the knob to the required temperature.

The automatic ignition device (electronic ignition built into the knob) must not be activated for more in 15 seconds. If the burner does not ignite after this time, release the knob and wait for at least one minute before trying to ignite the burner again. In some models, a special safety device discharges electricity so that the burner only ignites when the door is open.

Electric ovens

STATIC OVENS: heat produced inside the oven by electric elements fitted in the top (sky) and bottom (base) of the oven; these elements can work together or independently. This gives more even cooking, for example when the cooking time is almost up, the food may need more heat at the top or the bottom. The temperature is kept constant by the thermostat, which can be set between 50 and 250^ . During cooking, only open the oven door when strictly necessary. During this cooking method, humidity loss from the food is slow and uniform.

FAN OVENS; heat is produced by the forced circulation of hot air inside the oven. A circular element next to a motorised fan heats the air, which this fan circulates evenly and rapidly. Indeed, this type of oven cooks faster than traditional ovens, hence you should set your cooking temperatures 10 - 20^ lower than normal. Once again the thermostat maintains the oven at the pre-selected temperature, which range from 50^ and 250^ . The oven need only several dishes together without altering the flavours in any way. Switching on the multiple-function oven: turn the oven knob marked by the or the symbol to the right and set the required temperature, in accordance with the cooking method.

Mixed ovens (gas/electric).

Certain models of cooker have both gas and an electric ovens. To switch on the oven, see the previous paragraphs detailing "gas ovens" and "electric ovens".

For safety reasons, they must be used separately.

3.3. USING THE GRILL

The food is laid on the oven grill, which then be placed inside the oven. The grill's position depends on the type of food, e.g. flat or thin meat should be placed on the level closest to the grill, while a roll of meat, or poultry, etc. should be placed on the middle level. The drip tray should be fitted on the guides below the grill.

Using the gas grill:

We recommend using the gas grill to complete oven cooking, therefore for 15-20 minutes at most; both for

better cooking quality and for lower consumption and reduced cooking times.

All the gas grills have a safety device that automatically stops the gas flow if the burner accidentally goes out. A special two-way thermostat activates the oven burner on the grill burner. The gas grill cannot be regulated as it always works at maximum. They can be turned on manually or elettronically; refer to the indications given for the gas oven burner.

Using the eletrical grill:

a) MODELS WITH GAS OVEN: to avoid the oven and the grill being used at the same time, the oven knob must be set in the off position for safety reasons, i.e. at the symbol. Then press the electric grill button which is on the control panel.
b) MODELS WITH ELECTRIC OVEN: are switched on by turning the oven knob to the right (clockwise) until the indicator points to the grill symbol (last knob position).
c) MODELS WITH MULTIPLE-FUNCTION OVENS: switch on the grill by turning the functions knob to right (F) and set it to the required grill position. Then turn the oven thermostat knob (T) and set the temperature to 200^ . The oven door must stay closed.
d) MODELS WITH MULTIPLE FUNCTION OVEN AND RADIATING GRILL: the grill cooks by radiating heat, which is produced by a special element that reaches a temperature of approx. 800^ in a few seconds. It produces infrared rays which a transparent pyroceram plate used to ensure ultra-quick cooking times. The layout of the heating filament and the high insulation level mean that heat distribution is concentrated on the surface of the pyroceram plate, thus ensuring even cooking and energy savings.

The plate should be cleaned once the oven has cooled down. The plate can be cleaned more thoroughly and more easily, and it protects the heating element from splashes and fat.

e) MODELS WITH CHANGEABLE GRILL

Grill operation: switch on the grill by turning the function knob to the right (F) and set it to required grill position. Then turn the oven thermostat knob (T) and set temperature to 200^ , regulate the knob on the changeable grill +/- on the position MIN. - MED. - MAX. according to the utilization.

The oven door must stay closed.

ATTENTION: if the pyroceram plate brakes, turn off the power supply and call your Authorised Lofra Service Centre.
ATTENTION: if the surface of the grill is cracked, switch off the switch to the appliance to avoid the possibility of electric shock.
WARNING: The accessible parts get very hot when the grill is in use. Keep children at a safe distance.

3.4. ROTISSERIE (only certain models)

The rotisserie is used for spit-roasting using the oven and the grill. After placing the drip tray on the bottom shelf, follow these procedures:

• fit the handle to the spit, skewer the food onto the spit and secure it at either end with the two adjustable forks (to avoid the rotisserie motor overworking, try to distribute the food on the spit as evenly as possible)
• place the spit rod into the support and then into the motor shaft;
• loosen the split handle and start the motor with the switch on the front control panel (fig. 12); then turn on the grill.

3.5. MINUTE TIMER

This mechanical minute timer goes from 0 to 60 minutes and sound a bell when the preset time is up. To start the timer, turn the knob to the right and set it to the required time. The knob automatically returns to zero, and the bell rings at the end of the preset time.

Warning: the knob must not be turned in anti-clockwise besides the hand symbol, otherwise you can break the timer.

3.6. MULTIPLE-FUNCTION COOKERS

The multiple function cookers are distinguished by the fact that the heat, inside the oven, can be spread naturally (convection) or forced (with the fan).

Thanks to this, by turning the selector to the desired function, 8 different types of cooking with separate temperature (thermostat knob) regulation are possible between 50 and 250^ ; therefore even the most varied cooking requirements are satisfied. Depending on the models,

these cookers have an end of cooking timer or a digital

electronic programmer.

Cookers with timer :

Cookers with this device allow uninterrupted manual working and programming the cooking time of the oven between 0 and 120 minutes.

Uninterrupted manual working: set the type of cooking and the oven temperature using the “A” and “B” knobs respectively, turn the timer knob “C” in an anti-clockwise

direction until it coincides with the symbol.

ELECTRONIC PROGRAMMER

Lofra new electronic programmer is a high-technology component which, by using only one knob, allows to use all the functions that usually are made with more than one knob. Beyond to turn in clockwise and anti-clockwise direction, it can be pressed as a push button. This simple system easily allows to use all the cooking programmes of your new cooker.

To make easy the explanation of the functions next to the text you will find a descriptive Image about the operation that you will have to carry out.

At the moment of the first ignition the display blinks.

How to program time at the first ignition of the system.

Turn the knob and program hour and minutes.

Confirm pressing completely the knob.

How to regulate the hour.

To modify the hour after the first time, keep pressed the knob for 3 seconds, and carry out the previous operation.

Minute counter function.

Turn the knob to program the times of the "minute counter".

The display shows the remaining time and the led blinks, at the end the display shows "END" and a sound warning is in function.

The sound alarm is repeated for 10 minutes.

It is intermittent in the first 30 seconds, after you can hear a warning every 15 seconds. To interrupt press the knob.

Turning the knob in clockwise direction a new count is in function again and you have the possibility to modify the time.

To interrupt the function you have to turn the knob until 0 or to press the knob.

Cooking time function.

Turning the knob with the lighted oven the function "cooking time" is activated, the led blinks and the remaining time is showed.

When on the display "END" appears, the oven switches off and a sound warning is in function.

To come back to the hour press the knob or put the oven knob in off position. Turning it to right a new count is in function again, the oven switches on and it is possible to program a new time too.

To interrupt the function turn the knob until 0 or press the knob.

To connect a "minute counter" function during the cooking with the lighted oven and "cooking time" not connected, to be advised without the switching off of the oven, it is sufficient pressing the knob 2 times, the "minute counter" function is on with a pre-programmed time of 5 minutes.

It is possible to modify the time operating on the knob.

Note: If the knob is pressed twice consecutively it is possible to regulate the timer at intervals of 5 minutes. Push once more to fix the desired time.

Function “ cooking programming” with delayed starting.

Pressing the knob with the switched off oven, the function "cooking

programming" is on, the blinking led STOP switches on, you program the hour of automatic lighting with the knob and you confirm it pressing.

Turning the knob to program the cooking time, the two led STOP blink.

Press the knob to come back to the hour, the programming has finished.

The programming led STOP blinks to indicate that the function is on. After you can program the desired function and temperature of the oven operating on the knob.

At the programmed hour, the oven switches on, the display starts to visualize

the remaining cooking time and the led blinks.

At the end it switches off and "End" is visualized, followed by sound signals.

Warning: the function is not on if you try to program a null cooking time or the starting hour is the same as the actual hour. The programming has to be made by 1 minute, otherwise the function ends. If the oven is switched on, it is deactivated at the end of the configuration.

If you want to continue the cooking, turn the knob to program the new hour.

Note: With a programmed starting, the function remains memorized, even if the power goes away. The oven will switch on with a delay equal to time for which power has lacked.

ELECTRONIC PROGRAMMER for cookers with "gas oven ventilated"

LED Cooking Time

How to program time at the first ignition of the system.

Turn the knob and program hour and minutes.

Confirm pressing completely the knob.

How to regulate the hour.

To modify the hour after the first time, keep pressed the knob for 3 seconds, and carry out the previous operation.

Cooking time function.

Turning the knob with the lighted oven the function "cooking time" is activated, the led blinks and the remaining time is showed.

When on the display "END" appears, the oven switches off and a sound warning is in function.

To come back to the hour press the knob or put the oven knob in off position. Turning it to right a new count is in function again, if oven switches on is possible to program a new time too.

To interrupt the function turn the knob until 0 or press the knob.

Note: If the knob is pressed twice consecutively it is possible to regulate the timer at intervals of 5 minutes. Push once more to fix the desired time.

ATTENTION: it is forbidden leaving inside the oven not working something different from pats.

DIGITAL PROGRAMMER FOR “RUSTICA” COOKERS

COOKING PROGRAMMER

HOUR ADJUSTMENT

In order to adjust the hour on the clock, push 4 times the knob until the icon “CLOCK” blinks. To increase or decrease the time, turn the knob clockwise or anticlockwise, the minute hand will

move in one-minute intervals. After 10 second from the last regulation the timer will set up automatically.

MANUAL COOKING

When off, the timer allows the manual cooking by pressing the general button of the oven.

END COOKING PROGRAMMATION

Programming the end cooking time allows starting and finishing the cooking in an automatic way according to the programmed hour.

To program the end of the cooking, briefly push the knob twice until the "STOP" icon flashes. To increase or decrease the cooking time turn the knob clockwise or anticlockwise until the desired time is reached.

The flashing of the "STOP" icon continues for 10 seconds from the last setting, if by this time the programming isn't made, the function ends and the hands will return to display the time.

Push the knob to confirm the program (at least 2 minutes) so the cooking can start. To display the selected program push the knob quickly.

At the end of the cooking the "STOP" icon will flash and the alarm will beep. After 1 minute the alarm will be disabled, but the "STOP" icon will keep on flashing until the knob is pushed.

To stop the program before the settled time, push the knob for 3 seconds: the program will be deleted and the timer will return to the manual cooking set up.

START COOKING DIGITAL PROGRAMMER

Programming the start cooking time allows to automatically start and stop the cooking.

To program the start cooking time, briefly push the knob until the "START" icon flashes.

To increase or decrease the start cooking time, turn the knob clockwise or anticlockwise.

The flashing of the "START" icon continues for 10 seconds after the last setting.

If by this time the programming isn't made, the function ends and the hands will return to display the time.

If the knob is pressed the cooking start time is set (at least 1 minute) (the "START" icon is lit on and steady). The next step is the setting of the end cooking time (the "STOP" icon starts flashing).

To program the end cooking time follow the procedure below.

The two icons "START" and "STOP" will remain on to indicate successful programming.

TIMER PROGRAMMING

The timer programming allows to set a simple alarm at the end of a programmed time without starting up the cooking.

To set an alarm, press briefly the knob three times until the icon "TIMER" stars flashing.

Then turn the knob, the timer programming is identical to the end cooking time program (see the relevant paragraph)

The timer can be used only when there is no ongoing function.

DISPLAY OF THE SELECTED PROGRAM

To display the selected program briefly press the knob, at the same time the programmer displays the program moving the hands on the selected time. The flashing of the relevant icons indicates the different phases.

The programmer will then return automatically to display the current time and the execution of the selected program.

DELETION OF THE SELECTED PROGRAM

To delete the selected program, push the knob for some seconds until you hear a beep and the relevant icons are off.

The programmer will then return automatically to the manual cooking mode.

BLACKOUT SIGNAL

The timer does not cancel the program in case of blackout.

The timer signals any lack of power supply through the flashing of the "CLOCK" icon, in order to verify that the time is set correctly.

In this case, to disable the alarm quickly press the knob.

LIST OF FUNCTIONS..MF..e ..MFR..

1 Oven light.

2 Conventional oven.

The heat distributes evenly from the top and the bottom. Ideal for baking patries, cakes & biscuits and roasts. Recommended for cooking individual items.

3 Cooking from below.

The heat distributes from the bottom to give cooked food a finishing touch.

4 Cooking from above.

The heat comes from the top (sky) heating element. Ideal for cooking the top of dishes without grilling.

5 Grilling or rotisserie (^*)

The heat is radiated in the oven. Ideal for grilling, browning, and au gratin dishes.

6 Maxi-grill and rotisserie (^*)

Like function 5, but with higher power and a larger radiating surface..

7 Maxi-grill with fan-assisted oven and rotisserie (^*)

The heat is radiated in the oven and is a evenly distributed by the fan. Ideal for browning food without drying them out.

8 Even cooking.

The heat emitted by the top and bottom heating elements is distributed by the fan for quick, even cooking, inside and out. Recommended for cooking individual items.

9 Fan-assisted cooking

The heat is distributed by forced ventilation. Ideal for food that has to be well-cooked in the middle and not well-done on the outside. This cooking system enables you to cook three different dishes at the same time. Super fast defrosting

Set the switch to "fan-assisted cooking" and the thermostat to 50^ in order to defrost food in no time at all.

10 Defrosting

Set the oven thermostat to "0" position. Food can be defrosted by using the fan without any heat.

COOKER FUNCTIONS ..SMF..

1 Oven light.

2 Conventional oven.

The heat distributes evenly from the top and the bottom. Ideal for baking patries, cakes & biscuits and roasts. Recommended for cooking individual items.

3 Even cooking.

The heat emitted by the top and bottom heating elements is distributed by the fan for quick, even cooking, inside and out. Recommended for cooking individual items.

4 Grilling.

The heat is radiated in the oven. Ideal for grilling, toasting, browning, gratin dishes.

5 Grilling with fan-assisted oven.

The heat is radiated in the oven and evenly distributed by the fan. Ideal for grilling, toasting, browning, gratin dishes, etc. without the inside of the food drying out..

6 Cooking from below.

The heat distributes from the bottom to give cooked food a finishing touch.

COOKER UP & DOWN (2 OVERLAPPED)

1. MODELS WITH GAS OVEN AND GRILL

GRILL

For best results preheat for approximately three minutes with open door. In the event of the burner flames being accidentally extinguished, turn off the burner control and do not attempt to re-ignite the burner for at least one minute.

OVEN

If both the ovens are working simultaneously, please light the Up oven and after at least 3 minutes the oven down.

For perfection we recommend preheating the oven for about 15 minutes at the gas mark you require for cooking.

Never place dishes on the oven base over the burner.

Never cover the oven interior with Aluminium foil!

In the event of the burner flames being accidentally extinguished, turn off the burner control and not attempt to re-ignite the burner for at least one minute.

2. MODELS WITH ELECTRIC/MULTIFUCTION OVEN

Operating:

OVEN DOWN

(see point 3.6)

OVENUP

Traditional cooking with heat propagation from above and from below. With the same knob is possible to set the temperature till a maximum of 260^ .

Cooking from below with a maximum temperature not over 260^ ; this position is ideal for cooking with sauces.

Cooking from above with maximum temperature fixed on 260^ ; this position is ideal for soft cooking (grating) and grilling (toasted bread).

Cooking from above with maximum temperature fixed on 260^ ; this position is ideal for fast grilling (red meat) or gratin dishes.

3.7. COOKING HOB WITH GLASS-PLATE (Applicable models only)

Switching on

The control is switched on by pressing ( x sec.) the on/off key ① a beep sounds. It will not come on if the key lock m = 0 function is activated (indicated by a pilot light).

The heaters remain off (all the digits show 0) until a power level is selected. If the selection is not made in 10 seconds, and if the timers are off, the control turns off automatically.

Selecting a power level for a certain heater

With the control on, the first time the sensor (+) is pressed (x sec), the heater switches on at level 1 by default (configurable).

The sensor (+) raises the cooking level to a maximum of 9, whereas the sensor (-) reduces the cooking level to 0 (heater off).

With the heater at position 0, the sensor (-) raises the cooking level to 9.

If the sensor is held down, the action is repeated twice every second.

Activating the heat-up function

This function takes the cooking level to maximum power for a defined time.

The heat-up function is activated selecting the power level 9, and touching the (+) key. The decimal point of the display blinks for 10 seconds. During these 10 seconds the desired power level must be selected (between 1 and 8). After this time a beep sounds, and the decimal point remains fixed, indicating the heat-up function is ON. If the power level is 0 or 9, the heat-up function is cancelled. If the heat-up function is activated, pressing the heater (+) key, the duration of the heat-up function will be the duration for the new power level; if the new level is 9, the heat up function is cancelled.

Power level	Time (sec)
1	1’12”
2	2’44”
3	4’48”
4	5’28”
5	6’30”
6	1’12”
7	2’44”
8	2’44”

The Heat-up function can be cancelled either automatically, when the time expires, or when the user wishes.

When the heat-up function is cancelled automatically, a beep sounds, the decimal point of the display turns out, and the power level of the heater remains the selected power level.

If we press the (-) key when the heat-up function is activated, the function is cancelled.

Key loc

Holding the key lock sensor down turns the key lock function on or off. If the pilot light associated with the

key lock sensor is on, the keypad is locked.

The locking function can be activated when the cooking levels are activated or when the cook top is off. If the cook top is on, the key lock function locks all the sensors except the general on/off sensor and the key lock. When the cook top is off, the key lock function locks all the sensors, including the general on/off, except the key lock.

Unlocking the keypad

If the keypad is locked (the pilot light associated with the key lock sensor is on), holding down the key lock

Sensor turns the key lock function off and the pilot light goes off.

Residual heat for radiant heaters

While a temperature on the cook top glass surface is above 65^ , this condition will be shown in the

associated display, by means of an "H".

If the cook top is switched off, the residual heat is shown by a static "H" in the display. If the cook top is on, but the power level is 0, the associated display will show alternately "H" and "0".

Operating the timer

The timer is activated by pressing the timer keys (+) or (-) up to the big central symbol . The timer value can be selected between 1 and 99

minutes, and can be modified at any time.

To cancel the operation of the timer, select a timer value of <00> using the sensor (-), or switch off the timer by

pressing the corresponding sensors (+) and (-) at the same time.

Heater on timer

This can be any of the touch-control heaters. When the timer value runs out, the heater associated with the timer switches off.

The heater associated with the timer can be can be selected.

Selectable heater

The user can select the heater on which the timer function is to operate. The selection of a new heater disables the previous selection in such a way that the timer only operates on

one heater each time.

The heater must always be selected before the time is set; otherwise, the timer will switch off. If we take longer than 10 seconds to select the heater, the timer will switch off.

If, after selecting the heater, the time is not defined (T=00) in 10 sec., the timer switches off. It is possible for the user to time a heater at power 0.

If the configuration permits Alarm-mode, instead select a heater, the user touches again the timer in the heater selection periode, it goes to minute-minder mode and at the end of time will not switch-off any heater.

In Alarm-mode, the dot of the timer display doesn't light.

Indication of the heater on timer with "t" on the heater display.

The touch control indicates the heater on which the timer is operating. This indication consists of a "t"

blinking with the power level in the display of the heater., 5sec every 15 sec. Also if the user changes the value of the timer, the "t" blinks.

This option reminds the user at all times that the heater is on timer.

Indication of the heater on timer with Led (small symbol) L

The touch control indicates the heater on which the timer is operating. This indication consists of a LED (small symbol) next to the double display of the heater on timer.

This option reminds the user at all times that the heater is on timer.

Increasing the value of the timer

If the sensor (+) or (-) associated with the timer is held down, the value increases/decreases automatically.

This makes it possible to reach the desired timer setting more quickly. From the tenth consecutive increase/decrease of the timer setting, the speed at which the value changes increases.

Duration of the warning

When the time set on the timer has run out, a beep sounds for 1 minute, or indefinitely (this option is also configurable), and the timer displays flash the indication <00>

o 1-minute alarm: After 1 minute from when the timer alarm starts, the beep stops. The timer displays

continue to flash with the indication < 00> . The alarm can be cancelled by the user at any time, even

during the first minute of the alarm, by pressing any sensor on the touch control.

o Indefinite alarm: The beep does not stop until the alarm is cancelled by the user. It can be cancelled by pressing any of the sensors on the touch control.

Auto power-off

If the power level is not changed during a preset time, the corresponding heater turns off automatically.

The maximum time a heater can stay on depends on the selected cooking level.

Power level	Max. time on (hours)
1	10
2	5
3	5
4	4
5	6
6	2
7	2
8	2
9	1

3.8. GLASS CERAMIC WORKTOP

The new design concept heating elements make it possible to reach maximum power in a few seconds. Furthermore, the ultra-thick fibreglass insulation prevents heat dispersion, limiting heating to the silk screen-printed zones only. The 4 (or 5) heating zones are controlled by 2 switches and 2 (or 3) energy regulators.

The switch controls power in W, which is pre-defined according to the position set on the knob. The energy regulator is a device which regulates power gradually according to the position set on the knob (\% of maximum power). Control of the heating zones is automatic, by activating or disabling the heating elements at regular intervals, thus ensuring precise, uniform heating. E.g.: short heating periods and long pauses indicate low temperature; long heating periods and brief pauses indicate a higher temperature. With the energy regulator, you can totally or partially heat a particularly zone of the glass ceramic top.

Plate lay-out (see tables)

Characteristics of the heating zones in 4 heating plate kitchen ranges.
Position	Type of command	Effective heated zone	Knob rotation	max power	Knob position and relevant power
					1	2	3	4	5
Front left	Energy regulator	All	Clockwise	2200W	10 %	25 %	50 %	65 %	90 %
		Central	anti-clockwise	750W
Rear left	Switch	All	anti-clockwise	1200W	150 W	200 W	350 W	500 W	850 W
Front right	Switch	All	anti-clockwise	1700W	180 W	300 W	450 W	750 W	1200 W
Rear right	Energy regulator	All	Clockwise	2400W	10 %	25 %	50 %	65 %	90 %
		Circular	anti-clockwise	1500W

Absorbed electric power

COOKER MODEL:	Base resistance	Sky resistance	Grill	Maxi Grill	Circuit resistance
MXV66MFR - MXV76MFR	1900W	700W	1800W	2500W	2000W
PXV66MFR - PXV76MFR
MXGV96AMFR - PXGV96AMFR	1750W	1000W	2000W	3000W	2500W
MXDV96AMFRE-PXDV96AMFRE - STANDARD OVEN	1900W	700W	1800W	2500W	2000W
MXDV96AMFRE- PXDV96AMFRE - SMALL OVEN	1200W	500W	1000W	-	-
MXUDV66AMFE - MXUDV76AMFE - PXUDV66AMFE - .UDV66MFE DOWN OVEN	1650W	900W	1500W	2100W	2000W
MXUDV66AMFE - MXUDV76AMFE - PXUDV66AMFE - .UDV66MFE UP OVEN	1200W	950W	1900W	-	-

Characteristics of the heating zones in 5 heating plate kitchen ranges.
Position	Type of command	Effective heated zone	Knob rotation	Max power	Knob position and relevant power
					1	2	3	4	5
Front left	Energy regulator	All	Orario	2200W	10 %	25 %	50 %	65 %	90 %
		Central	anti-clockwise	750W
Front right	Switch	All	anti-clockwise	1200W	150 W	200 W	350 W	500 W	850 W
Rear right	Switch	All	anti-clockwise	1700W	180 W	300 W	450 W	750 W	1200 W
Rear left	Energy regulator	All	Clockwise	2400W	10 %	25 %	50 %	65 %	90 %
		Circular	anti-clockwise	1500W
Central	Energy regulator	All	Clockwise	2000W	10 %	25 %	50 %	65 %	90 %
		Circular	anti-clockwise	1100W

Residual heat

The glass ceramic top is divided into 4 (or 5) heating zones. To ensure extra safety, it has indicator lights (residual heat indicators), which light up when a zone is very hot.

The indicators stay lighted for as long as the heated zone remains hot, even with the plates OFF:

How to use the glass ceramic top

When using the top for the first time, we advise you to turn ON the heating zones one at a time for few minutes, in order to eliminate any humidity accumulated in the insulation.

To avoid heat dispersion and for excellent performance, we advise you to use pots with a flat, thick bottom. Furthermore, whenever possible, the pots should be of the size as the heating zone being used.

The heated zone stays hot for a certain period of time. You should therefore exploit this by switching the plate off a few minutes before end of cooking, so that you finish cooking by exploiting the residual heat accumulated by the glass, and save on energy.

We advise you to clean when the glass has cooled. Wash the glass with the type of liquid detergent as per supplied sample, or with soapy water. For stubborn dirt, use the supplied scraper. Do not use abrasive material such as Scotch bryte, metal sponges or the like. Take care not to spill sugar while cooking, because impossible to remove deposits could be formed. Any cast-iron pots or with a rough bottom tend to leave light coloured traces, which can be removed with a cloth dampened with vinegar.

WARNING:

when the top is in operation or the residual heat indicator is ON, take great care, and keep children away.

Accessible parts of the oven can become very hot while the grill is operating. Children should be kept at a safe distance.

WARNING:

if the glass ceramic breaks, disconnect electric power and call in the Lofra Authorised Service Centre.

LAY-OUT FOR CONNECTING KITCHEN GLASS CERAMIC WORKTOP
220-240 V ~	3 x 6 sq.mm H05VV-F	1 2 3 4 5 ○○○○○○○ R N ±
380-415V 3N~	5 x 2,5 mmq H05VV-f	1 2 3 4 5 ○○○○○○○ R S T N ±

3.9. FITTING THE FAT FILTER TO GIANT MULTIPLE-FUCTION OVEN

• Place tabs A-B in line with the holes in the fan cover A1-B1 at back of the oven.
• Press rod C so that the tabs fit perfectly into the holes A1-B1.

3.10. FITTING THE GAS BURNERS TO THE HOB

Burners: auxiliary, semi-rapid, rapid, super rapid:

To fit the burners, flame diffusers and the enamel burner caps correctly in the hob cups, follow the sequence illustrated in figure. Ensure that the cup burner guides and the burner flame diffuser guides are matched perfectly.

Treble crown burner: fit the flame diffuser to the burner support so that it cannot rotate.

ATTENTION: the treble crown burner caps must always sit perfectly in their seats. If they are not, the flame may return inside and deform the burner by progressive overheating.

Fish kettle: fit the flame diffuser by placing the hole in the bottom part over the electronic ignition candle in the hob cup.

3.11. TELESCOPIC RUNNERS (only for certain models)

The telescopic runners guarantee greater stability to the oven accessories.

Placing the food on the shelves or on the tray is easier and safer.

The shelves and trays must be securely fitted into their housing on the runners.

We recommend using oven gloves during cooking or while the oven is still hot.

3.13 TRAY WITH ANTI-FALL DEVICE

The tray are equipped with safety system to prevent its extraction out of the oven.

Inserting check that the anti-fall device (see picture) is always in the back.

The tray are extracted from the oven only if raised before.

3.12 GAS BURNER SERIES 3 FITTING INSTRUCTIONS

The gas burner cap must be placed on its seating and turned clockwise making sure the two fitting marks face the pins of the below flame-spreader (as shown in the picture).

WARNING

An incorrect fitting of the gas ring could cause the flame to spread inside the gas jet itself damaging it.

3.13 GLOW PLUGS OPERATING INSTRUCTIONS (ONLY ON SELECTED MODELS)

To switch the gas jets on press the knob and turn it anticlockwise; the glow plug will turn bright red and cause the gas jet's flame to light.

WARNING

It is recommended not to leave any inflammable materials on top of the kitchen's work surface, such as cloths and grease proof paper, which could catch fire just by pressing the knob, even when the gas jets are switched off.

Make sure every precaution is taken; by pressing the

knobs the glow plugs will immediately turn on and reach 1300^ in temperature.

The glow plugs must not be knocked to avoid damaging them.

TO AVOID BURNS AND INJURIES THE GLOW PLUGS MUST NOT BE TOUCHED WHEN THEY ARE BRIGHT RED. CHILDREN MUST BE KEPT AT A SAFE DISTANCE.

4. CLEANING

Before cleaning turn off at the mains and leave the oven and burners to cool.

Clean the hob and oven after each use in order to prevent build-ups of stubborn dirt that are difficult to remove and may damage the surfaces.

To clean the stainless steel, enamelled, and glass parts and the control panel, we recommend using a sponge or damp cloth with a non-abrasive cleaner. If spots are difficult to take off, please use specific cleaning products. Rinse and dry carefully after the cleaning. Do not use steel wool, abrasive powders and corrosive substances that could scratch.

To keep the internal enamelled parts shiny for a long time, they should be cleaned frequently with warm soapy water. The grid guides and drip pan can be removed by unscrewing the nuts/washers G for more thorough cleaning. Refit the parts by

placing the 2 P extensions of the side guides in the holes F on the bottom of the oven; line up the 2 front eyelets of the guides with the screws fitted to the sides, then secure the guides with nuts/washers G. Do not wash the oven when it is still hot and do not use abrasive substances or products.

Ensure that the enamelled surface do not come into prolonged with acid and alkaline substances, such as: VINEGAR, COFFEE, MILK, SALT WATER, LEMON JUICE, TOMATO JUICE, ETC.

To clean the inside of the oven door (according to the model):

a) open the oven door unfasten the two screws that secure the internal glass; then remove the glass, paying attention to the sealing gasket.
b) for models with triple-glazed oven door, remove the top frame using a screwdriver, as illustrated in figure, and slide the glass out of the guides. Take the utmost care when doing these operations.

The burners, caps, and flame diffusers should be cleaned periodically with soapy water. Before replacing them in their housing they should be dried carefully and check that the holes in the flame diffusers are clear.

Do not use steam cleaners to clean the appliance.

The presence of the symbol below means that the instrument is part of "new waste" and so it has to be gathered separately ( no urban waste).

In accordance to article 13 of the 25th of July 2005 legislative decree, no.151 "Implementation of the 2002/95/CE, 2002/96/CE e 2003/108/CE directives on the restriction of the use and waste of certain hazardous substances in electrical and electronic equipment"

The crossed waste bin symbol on the appliance or on its packaging indicates that when the product is worn out and of no further use it must be disposed of separately from other discarded items. Thus, the user has to dispose of the appliance in the appropriate disposal site or arrange with the supplier of the new replacement appliance to dispose of it. The correct disposal of the appliance, insuring it gets correctly recycled, helps avoiding possible environment and health damage and contributes to the reuse and/or recycle of the materials the appliance is made of.

The incorrect disposal of the appliance by the user is subject to the laws in force.

TABLES

BURNER SPECIFICATIONS TABLE 1
Gas type: Butane G30 - Nominal pressure =28-30mbar Propane G31 - Nominal pressure =37mbar Methane G20 - Nominal pressure =20mbar
Type of burner	By pass Ø 1/100 mm	Liquid gas/LPG								Natural gas
		Injectors Ø 1/100 mm	Nominal thermal capacity							Inje ctor Ø 1/100 mm	Nominal Thermal capacity
			kW max	g/h max		kW min	g/h min
				G30	G31		G30	G31			kW max	kW min
Cooking hob burners I series
Auxiliary (small)	27	50	1,00	73	71	0,29	21	21		77	1,00	0,29
Semi - rapid: (medium)	29	65	1,75	127	125	0,35	25	25		97	1,75	0,35
Rapid: (large)	39	85	3,00	218	214	0,60	44	43		127	3,00	0,50
Treble crow	65	100	3,90	283	278	1,50	109	106		136	3,90	1,50
Fish Kettle	65	85	3,00	218	214	1,50	109	107		120	3,00	1,50
Cooking hob burners II series normal e AEO, four-leaf clover
Auxiliary (small)	27	50	1,00	73	71	0,30	21	21		72	1,00	0,30
Semi - rapid: (medium)	34	65	1,75	127	125	0,44	25	25		97	1,75	0,44
Rapid: (large)	44	85	3,00	218	214	0,75	44	43		115	3,00	0,75
Treble crow	65	100	3,90	283	278	1,50	109	106		136	3,90	1,50
Dual Ø125mm:	70	46/85	3,90	283	278	1,80	130	127		130/75	3,90	1,80
Dual Ø145mm:	27/65	46/95	4,5	326	319	1,80	130	127		130/85	4,20	1,80/0,35
Dual four-leaf clover	27/70	46/66	4,2	304	297	0,30	22	22		66/1,02	4,20	0,30
Cooking hob burners III series
Auxiliary (small)	27	52	1,10	79	78	0,35	25	25		73	1,10	0,35
Semi - rapid: (medium)	34	65	1,75	127	125	0,45	32	32		98	1,75	0,45
Rapid: (large)	44	82	2,80	203	200	0,75	54	53		122	2,80	0,75
Treble crow	65	97	3,70	268	264	1,50	109	133		133	3,70	1,50
Gas oven burners
60L : (60x50-60x60-70x50-70x60) - Sliding Trolley (80x60-90x60)	55	85 countersink hole	3,30	240	236	1,10	80	79		130 coun tersi nk hole	3,30	1,10
Giant oven / Giant Oven ventilated / (...126GV...):	60	110	5,00	363	357	1,60	116	114		165 countersink hole	5,00	1,60
Storage area: (80x50-90x60)	50	80 countersink hole	2,60	189	186	1,10	80	79		115 countersink hole	2,60	1,10
Storage area and bottle cupboard (90x50-90x60)	55	85	3,20	233	229	1,10	80	79		127 countersink hole	3,20	1,10
Gas grill burners
60L : (60x50-60x60-70x50-70x60) - Sliding Trolley (80x60-90x60)	-	77	2,30	166	164	-	-	-		115	2,30	-
Giant oven / Giant Oven ventilated / (...126GV...):	-	90	3,30	240	236	-	-	-		140	3,30	-
60 L (60x60 - 70x60) Ventilated Gas	-	85	2,60	188	185	-	-	-		130	2,6

GLASS PLATE AND ELETRIC PLATE FEATURES

TABLE 2

GIANT OVEN COOKER WITH GLASS PLATE: 800 + 800 W

Corresponding positions of the knob and absorbed power
Plate diameter in mm	Consumption Knob position and W consumption
	0	1	2	3	4
80	0	90	180	200	450
110	0	140	300	400	700
145	0	187	250	750	1000
180	0	300	600	900	1500

ABSORBED POWER BY THE ELETRIC OVEN WITH THERMOSTAT TABLE 3

MODEL	Base resistance	Sky resistance	Grill resistance	Maxi-grill resistance	Circuit resistance
Electric static Model: 60x50-60x60-70x50-70x60	1650 W	900 W	1500 W
Mixed oven model: 70X50 - 70X60	1650 W	900 W	1500 W
Multiple function model: MX 66 ASMF	1650 W	600 W	1500 W
Multiple function model: 60X50-60X60-70X50-70X60	1650 W	900 W	1500 W	2100 W	2000 W
Mod. Radiant Grill : 60X60-70X60	1900 W	700 W	1800 W	2500 W	2000 W
Mod. Radiant Grill : 90X60	1900 W	1000 W	2000 W	2500 W	2000 W
Multiple Function Giant Oven	1750 W	1000 W	2000 W	3000 W	2500 W

Double Oven	Lt oven 60 Its	1650 W	900 W	1500 W	2100 W	2000 W
	Lt oven 30 Its	1200 W	500 W	1000 W
Model with storage cupboard model: 80X50-80X60 90X50-90X60		1400 W	700W	1200 W
Model with bottle: 90X50-90X60		1400 W	700 W	1200 W
Mod. MXUD Oven Up		1200 W	950 W	1900 W
Mod. MXUD Oven Down		1650 W	900 W	1500 W
Mod. Giant Gas Oven				1750 W
Mod. Gas with storage cupboard 80x50/60 – 90x50/60				1200 W
Mod. Gas 90x60 – 80x60 Sliding Trolley				1500 W
Mod. Electric 90x60 – 80x60 Sliding Trolley		1650 W	900 W	1500 W	2100 W	2000 W
Mod. Giant Oven Ventilated Gas				2000 W
Oven 30 lt cooker ...D126...		1200 W	500 W	1000 W

COOKER MODEL UP & DOWN

TABLE 4

DIMENSIONS

height 900-915 mm

weight 600 mm

depth 600 mm (excluding the oven door handle)

CHARACTERISTICS OF THE OVEN BURNERS

Burners		Top Oven	Top Grill	Bottom oven
Rated heating capacity kW		1,70	2,70	2,40
Minimum heating capacity kW		0,80	---	1,00
Injector
G20 20 mbar Ø 1/100 mm		95	125	110
G30 30 mbar “		62	80	72
By-pass
G20 20 mbar Ø 1/100 mm		Reg.	---	Reg.
G30 30 mbar “		42	---	48

Oven UP temperature:

min.130°C – max. 270°C

Oven DOWN temperature:

min.130°C – max. 270°C

OVEN ELECTRICAL FEATURES

OVEN UP	Base resistance Sky resistance Grill resistance	1200 W 950 W 1900 W
OVEN DOWN	(see table no.3)

Sede Via Montegrotto, 125 - 35038 TORREGLIA (PADOVA) - ITALY

Tel.: [phone]

Telefax: [phone]

Sito web: www.lofra.it

C
