FHC90131 - Hotte FAURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	FAURE
Modèle	FHC90131
Version d'utilisation	Évacuation extérieure ou recyclage (filtre à charbon inclus)
Dimensions (H x L x P)	13,2 cm x 59,9 cm x 51 cm
Puissance nominale totale	180 W (modèle FHT6131) / 240 W (modèle FHT6141)
Puissance moteur	140 W (FHT6131) / 160 W (FHT6141)
Éclairage	1 x 40 W (E14) (FHT6131) / 2 x 40 W (FHT6141)
Alimentation électrique	220-240 V, 50 Hz
Longueur du câble d'alimentation	150 cm
Type de filtre à graisse	Métallique lavable (lave-vaisselle ou manuel)
Type de filtre à charbon	Actif, non lavable, à remplacer tous les 4 mois (en option)
Nombre de vitesses	Plusieurs vitesses réglables
Commandes	Interrupteurs mécaniques pour éclairage et moteur
Diamètre de l'orifice d'évacuation	125 mm (bride fournie)
Distance minimale de sécurité au-dessus de la cuisinière	50 cm (électrique) / 65 cm (gaz ou mixte)
Type d'installation	Murale ou sous meuble (fixation par vis et chevilles fournies)
Matériel de montage inclus	Vis, chevilles, bride de raccord, embouts de tournevis
Entretien recommandé	Nettoyer les filtres à graisse toutes les 4 semaines; remplacer le filtre à charbon tous les 4 mois; nettoyer l'intérieur et l'extérieur avec un détergent doux
Classes de protection	Classe I (mise à la terre nécessaire)
Poids	Non spécifié dans la notice
Services de contact	Info Conso Electrolux: 08 90 71 03 44 (0,15€/min), email: [e-mail]

FOIRE AUX QUESTIONS - FHC90131 FAURE

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 50 cm pour les cuisinières électriques et de 65 cm pour les cuisinières à gaz ou mixtes. Respectez toujours les instructions de votre appareil de cuisson si elles spécifient une distance plus grande.

Comment nettoyer le filtre à graisse métallique ?

Le filtre à graisse métallique doit être nettoyé toutes les 4 semaines. Vous pouvez le laver à la main en le faisant tremper dans de l'eau chaude avec un détergent, ou au lave-vaisselle en utilisant un programme à 65°C minimum pour vaisselle très sale. Assurez-vous que le filtre ne gêne pas la rotation du bras de lavage.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 4 mois environ, selon l'utilisation. Il ne peut pas être lavé ni réutilisé. Utilisez uniquement un filtre d'origine de type 48.

Comment passer de la version recyclage à la version évacuation extérieure ?

Pour utiliser la hotte en version évacuation extérieure, retirez le filtre à charbon et placez le sélecteur intérieur sur la position « Évacuation ». Assurez-vous que le tuyau d'évacuation a le même diamètre que l'ouverture (125 mm). Pour la version recyclage, le filtre à charbon doit être installé et le sélecteur sur « Recyclage ».

Que faire si l'éclairage de la hotte ne fonctionne plus ?

Débranchez d'abord la hotte. Vérifiez que l'ampoule est correctement installée. Si elle est grillée, remplacez-la par une ampoule de même type (E14, 40 W max). Si le problème persiste, contactez le service après-vente.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, ne jamais utiliser la hotte sans que le filtre à graisse ne soit monté correctement. Il protège le moteur et évite les risques d'incendie dus à l'accumulation de graisse.

Comment installer la hotte sous un meuble ?

Utilisez le gabarit de perçage fourni pour percer les trous à la base du meuble. Insérez les 4 vis fournies de l'intérieur du meuble et vissez-les dans la hotte. Pour l'évacuation extérieure, percez également un trou pour le tube d'évacuation.

La hotte peut-elle être utilisée comme plan de travail ?

Non, la hotte ne doit jamais être utilisée comme plan de dépôt, sauf indication contraire expresse. Ne posez rien dessus.

Que faire si la hotte fait du bruit ou aspire mal ?

Vérifiez que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué. Assurez-vous que la hotte est installée à la bonne hauteur. Si le problème persiste, contactez le service après-vente.

Puis-je commander des pièces de rechange comme le filtre à charbon ?

Oui, vous pouvez commander le filtre à charbon de rechange (type 48) auprès de votre revendeur ou du service après-vente. Précisez la désignation du modèle et la référence produit figurant sur la plaque signalétique à l'intérieur de la hotte.

MODE D'EMPLOI FHC90131 FAURE

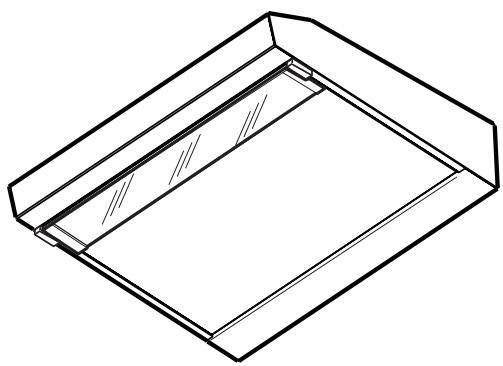

Notice d'utilisation

Hotte

FHT 6131

FHT 6141

Nous vous remercions d'avoir lu ce présent appareil.

Nous vous souhaitons de profiter pleinement de votre nouvel appareil et nous espérons que vous désirerez de nouveau notre marque lors de votre prochain achat d'appareil électroménager. Veuillez lire attentivement cette notice d'utilisation et conservez-la comme documentation de référence pendant toute la durée de vie du produit. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Sommaire

Consignes de sécurité 5 Généralités 7 Utilisation de la hotte 7 Entretien 8 Nettoyage 10 Accessoires (en option) 11 Caractéristiques techniques 11 Branchement électrique 12 Installation 13

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité

• Le tuyau d'évacuation doit avoir le même diamètre que celui de l'ouverture d'évacuation.

Attention! Le tuyau d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.

• La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
• Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
• La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
• Quand la hotte est utilisée en même temps

que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

• L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.
• Il est formellement interdit de faire flamber les aliments sous la hotte. L'utilisation de flammes libres peut entraîner des dommages aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.
• La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
• La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.
• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque d'électrocution.
• La société décline toute responsabilité pour des inconvenients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Généralités

• La hotte est livrée en version recyclage (filtre à charbon actif monté) mais peut être utilisée, en enlevant le filtre à charbon actif, en version évacuation extérieure.

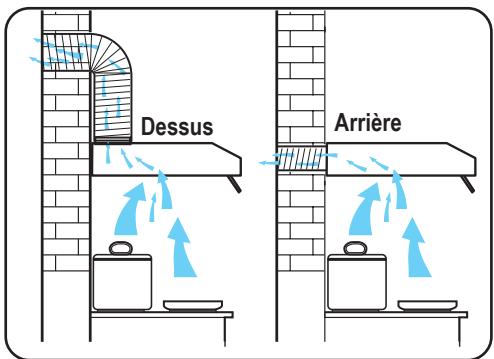

Version d'évacuation extérieure

L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation. - Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

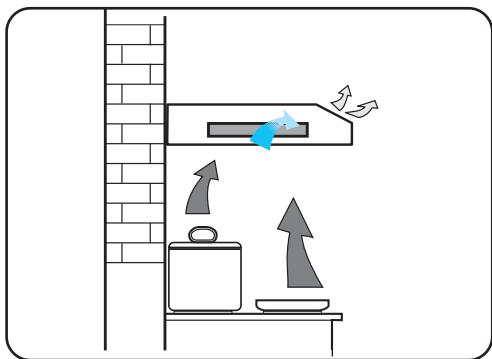

Version recyclage

• L'air est filtré par un filtre à charbon et renvoyé dans la pièce.
• En version recyclage, utilisez le filtre à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Utilisation de la hotte

• La hotte aspirante est équipée de vitesses réglables. Il est conseillé de mettre en fonctionnement la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs. Ouvrez toujours le volet pour augmenter la surface d'aspiration.

Le bandeau de commandes de la hotte aspirante se trouve sur le devant de l'appareil:

• Interrupteur d'éclairage: Cet interrupteur permet de mettre en fonctionnement ou à l'arrêt l'éclairage dont est équipée la hotte.
• Interrupteur du moteur : Cet interrupteur permet de sélectionner et de mettre en fonctionnement ou à l'arrêt les différentes vitesses.

Entretien

• Débranche la hotte avant tout entretien.

Filtre à graisse métallique

• Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage. Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Ouverture du filtre à graisse métallique

Actionnez la poignée à ressort et décrochez le filtre vers le bas.

Nettoyage à la main

• Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heure dans de l'eau chaude avec un détergent, puis rincez à l'eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

• Placez la cassette du filtre à graisse métallique dans le lave-vaisselle.

Vérifiez que la rotation du bras de lavage du lave-vaisselle ne puisse pas être gênée par le filtre à graisse.

Lavez avec un programme pour vaisseaux très sale et une température d'au moins 65°C

Recommencez éventuellement l'opération.

Remettez en place la cassette après séchage.

• IMPORTANT! Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.
• Nettoyez l'intérieur du logement de la cassette avec une éponge humidifiée d'eau chaude et additionnée d'un détergent doux (n'employez jamais de détergents corrosifs ou de brosses à récycler!).

Filtre à charbon

• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d'origine (voir Accessoires).
• Remplacement du filtre à charbon
• Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d'utilisation). Ce filtre ne peut être ni lavé ni réutilisé.

Montage

Enlevez le filtre à GRAISSE.

Placez le filtre à charbon pour couvrir la grille qui protège le moteur d'aspiration de façon à ce que les fentes S (et S1) sur le filtre correspondent aux attaches R (et R1) sur les côtes de la grille de protection du moteur.

Pressez et tournez le filtre à charbon dans le sens des aiguilles d'une montre pour le bloquer en position (fixation par baïonnette).

Assurez-vous que le sélecteur intérieur Evacuation/Recyclage est bien réglé sur "Recyclage".

Remontez le filtre à graisse.

• Pour le démontage, procédez dans l'ordre inverse.
• Lors de la commande d'un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l'intérieur de l'appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Remplacement de l'ampoule déclairage

• Mettez la hotte hors tension.
• Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.
• Enlevez le filtre à graisse.
• Remplacez l'ampoule défectueuse par une ampoule du même type.
• Remontez le filtre à graisse.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Après-Vente.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux.

N'utilise jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.

• Nettoyez le bandeau des commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d'un détergent doux.
• Il est très important de respecter les intervalles de remplacement du filtre et de nettoyage. Le non-respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Filtre à charbon Type 48

Caractéristiques techniques

	FHT6131	FHT6141
Dimensions (en cm):
Hauteur:	13.2	13.2
Largeur:	59.9	59.9
Profondeur:	51	51
Puisance nominale totale:	180 W	240 W
Moteur:	140 W	160 W
Eclairage:	40 W (E14)	2 x 40 W (E14)
Longueur du câble:	150 cm	150 cm
Branchement électrique:	220-240 V	220-240 V

Accessoires/matériel de montage

3 vis à bois 5 × 45 ~mm 3 chevilles 08 mm 4 vis à bois 4,2 × 35 ~mm

1 bride de raccord 125mm 2 embouts de tournevis (pour visser les vis avec tête du type TORX).

1 vis à tôle 2.9 x 9,5

Note : Tout le matériel de montage est situé à l'intérieur de la hotte.

Consignes de sécurité pour l'électricien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement. Attention! La substitution du câble d'alimentation doit être effectuée par le service d'assistance technique autorisé de façon à prévenir tout risque.

• Attention! Ne mettez pas l'appareil sous tension tant que son installation n'est pas complètement terminée.

Avant de commencer l'installation

Version évacuation extérieure uniquement

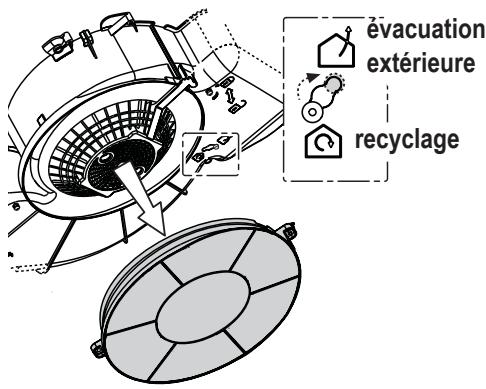

Attention! Retirez le filtre à charbon et placez le sélecteur interieur Evacuation/Recyclage sur "Evacuation"

Choix de l'orifice d'évacuation

Orifice d'évacuation supérieur

L'orifice supérieur est fermé au moment de la livraison. Appuyez fermement pour détacher la partie préfixée qui obture l'orifice d'évacuation, puis retirez celle-ci.

Cette pièce ne pourra plus être réinstallée ; par conséquent, effectuez cette opération uniquement après vous être assuré du type d'installation à réaliser.

Orifice d'évacuation arrêté

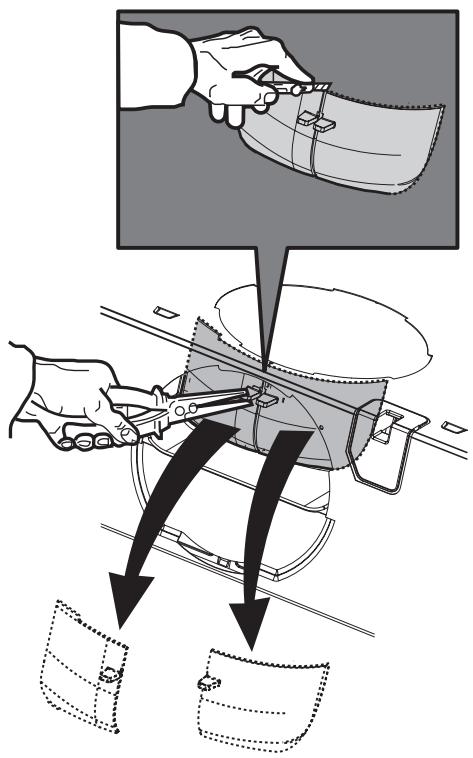

Pour pouvoir utiliser l'orifice d'évacuation arrière il est nécessaire de ptrie la pièce en plastique.

À l'aide d'un cutter, coupe partiellement la partie prédécouée, en son milieu et en partant du haut.

Saisissez ensuite chaque languette avec une pince et retirez complètement les parties prédécouées. Pour les détacher, poussez et tirez fermement plusieurs fois de suite.

Éliminez ensuite les bavures au cutter.

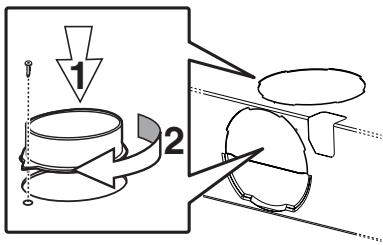

Installation de la bride

Installez la bride fournie dans l'orifice d'évacuation supérieur ou arrêté selon votre choix (fixation par baignonnette et vis).

La hotte est prête pour installation dans cette version.

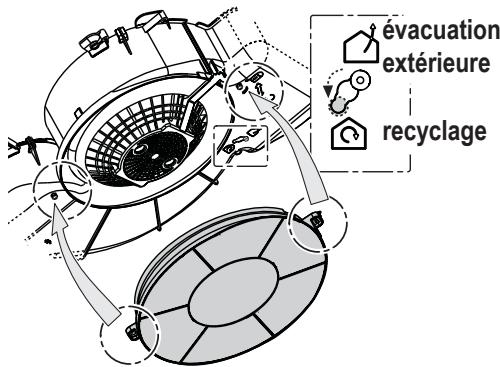

Assurez-vous que le filtre à charbon est bien installé et que le sélecteur interieur

Evacuation/Recyclage est bien réglé sur

"Recyclage". Pour tout autre renseignement sur le filtre à charbon, consultez le paragraphe correspondant.

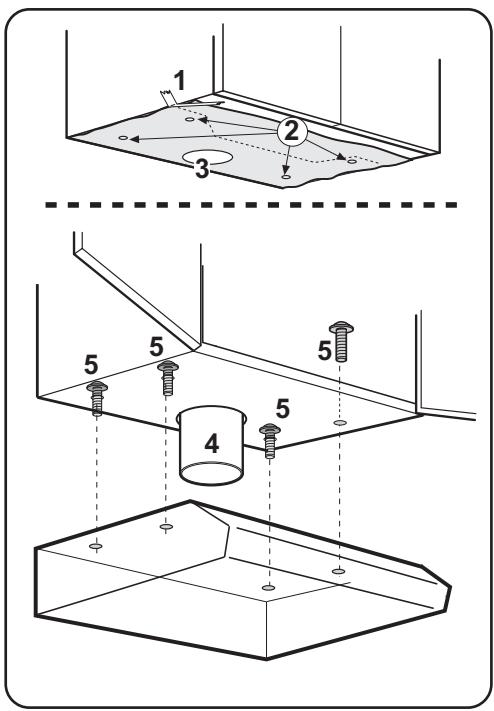

Fixation à un élément

• Percez les trous (2) à la base de l'élément suspendu en utilisant le gabarit de perçage (1). Préparez un trou pour le tube d'évacuation (4) UNIQUEMENT si l'on souhaite utiliser la hotte avec évacuation à l'extérieur (3).
• De l'intérieur du meuble, insérer les 4 vis fournies (5) avec l'appareil et les visser sur les trous qui se trouvent dans le côté supérieur de la hotte.

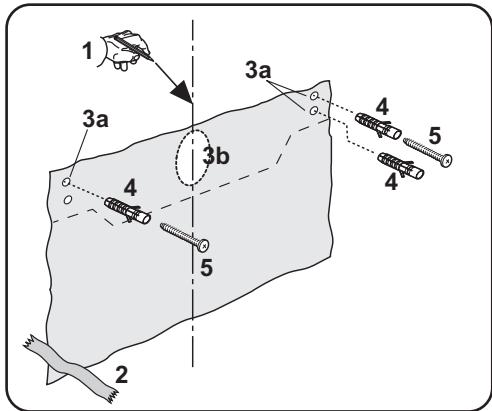

Fixation murale

• Marquer l'axe sur la paroi (1).

Fixer le gabarit de perçage au mur (2).

• Percer 3 trough de 0.8mm. (3a) sur la paroi, dont en correspondance des points supérieurs et 1 au besoin sur l'un des points inférieurs.

Préparer un trou pour le tube d'évacuation (3b) UNIQUÉMENT si l'on souhaite utiliser la hotte avec évacuation à l'extérieur.

• Insérer 3 chevilles à mur de 8 mm. (4).

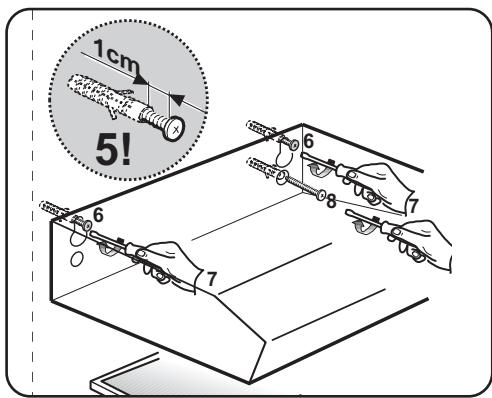

• Visser 2 vis 5 × 45 (5) (sans les serrer à fond).

• Suspendre l'appareil sur ces dernières (6).
• Serrer à fond les vis (7).
• Insérer la troisième vis 5x45 dans le trou inférieur (8) depuis l'intérieur de la hotte puis serrer à fond (9).

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous

communiquer par écrit les conditions de garantie et leur mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Si vous devez vous contacter

Pour tenir nos engagements, nous écoutons les Consommateurs. Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso Electronlux BP 50142 - 60307 Senlis Cedex

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre de Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél. : [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS Senlis

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensestenweg 719, 1502 Lem- beek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nüm- berg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
Espana	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10a, LT-08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet ki- rãlyné Útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Ar- cos
Romania	[phone]	Str. Gari Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mä- genwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebie SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarlabaşi caddesi no : 35 Taksim İs- tanbul
Rocsnja	[phone]	129090 Moskva, Olimpișničkni nopocnect, 16, BUTC "Olimpișnik"
Ukraina	[phone]	04074 Kniev, Bynl.Abtozabodcba, 2a, BUTC "Akkon"

www.electrolux.com
