Caractéristiques	Détails
Type de hotte	Hotte aspirante
Dimensions (L x P x H)	60 cm x 50 cm x 15 cm
Débit d'air	400 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Niveau sonore	Max 65 dB
Maintenance	Nettoyage régulier du filtre à graisse recommandé
Sécurité	Protection contre les surchauffes
Garantie	2 ans

FOIRE AUX QUESTIONS - FHG5122X FAURE

Comment nettoyer les filtres de la hotte FAURE FHG5122X ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que le circuit électrique fonctionne. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez un technicien.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez le panneau de commande de la hotte pour sélectionner parmi les différentes vitesses d'aspiration disponibles. Appuyez sur le bouton correspondant à la vitesse souhaitée.

La hotte émet des bruits étranges, que faire ?

Des bruits peuvent indiquer un problème avec le moteur ou une obstruction dans le conduit d'évacuation. Vérifiez si des débris bloquent le ventilateur et nettoyez-le si nécessaire. Si le bruit persiste, contactez un professionnel.

Comment installer la hotte FAURE FHG5122X ?

Assurez-vous de suivre les instructions d'installation fournies dans le manuel. Fixez la hotte au mur à l'aide des supports appropriés et connectez les conduits d'évacuation conformément aux spécifications.

Quelle est la durée de vie des ampoules de la hotte ?

La durée de vie des ampoules dépend de leur type, mais en général, les ampoules LED peuvent durer jusqu'à 25 000 heures. Si l'ampoule ne fonctionne plus, remplacez-la par une ampoule compatible.

Est-ce que la hotte peut être utilisée sans évacuation extérieure ?

Oui, la hotte FAURE FHG5122X peut fonctionner en mode recyclage si elle est équipée de filtres à charbon. Assurez-vous de les remplacer régulièrement pour une performance optimale.

Comment savoir quand il faut remplacer les filtres ?

Il est recommandé de remplacer les filtres à graisse tous les 3 à 6 mois et les filtres à charbon tous les 6 à 12 mois, selon l'utilisation de la hotte. Si vous remarquez une diminution de la performance, vérifiez également l'état des filtres.

MODE D'EMPLOI FHG5122X FAURE

Notice d'utilisation

Hotte

FHG5122X

Nous vous remercions d'avoir besoin ici cet apparéil.

Nous vous souhaitons de profiter pleinement de votre nouvel apparéil et nous espérons que vous désisirez de nouveau notre marque lors de votre prochain achat d' apparéil électroménager.

Veuillez lire attentivement cette notice d'utilisation et conservez-la comme documentation de referencia pendant toute la durée de vie du produit. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Sommaire

Consignes de sécurité. 5

Généralités 7

Utilisation de la hotte 8

Entretien 9

Nettoyage 12

Accessoires (en option) 12

Caracteristiques techniques 13

Branchementélectrique. 13

Installation 14

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur.

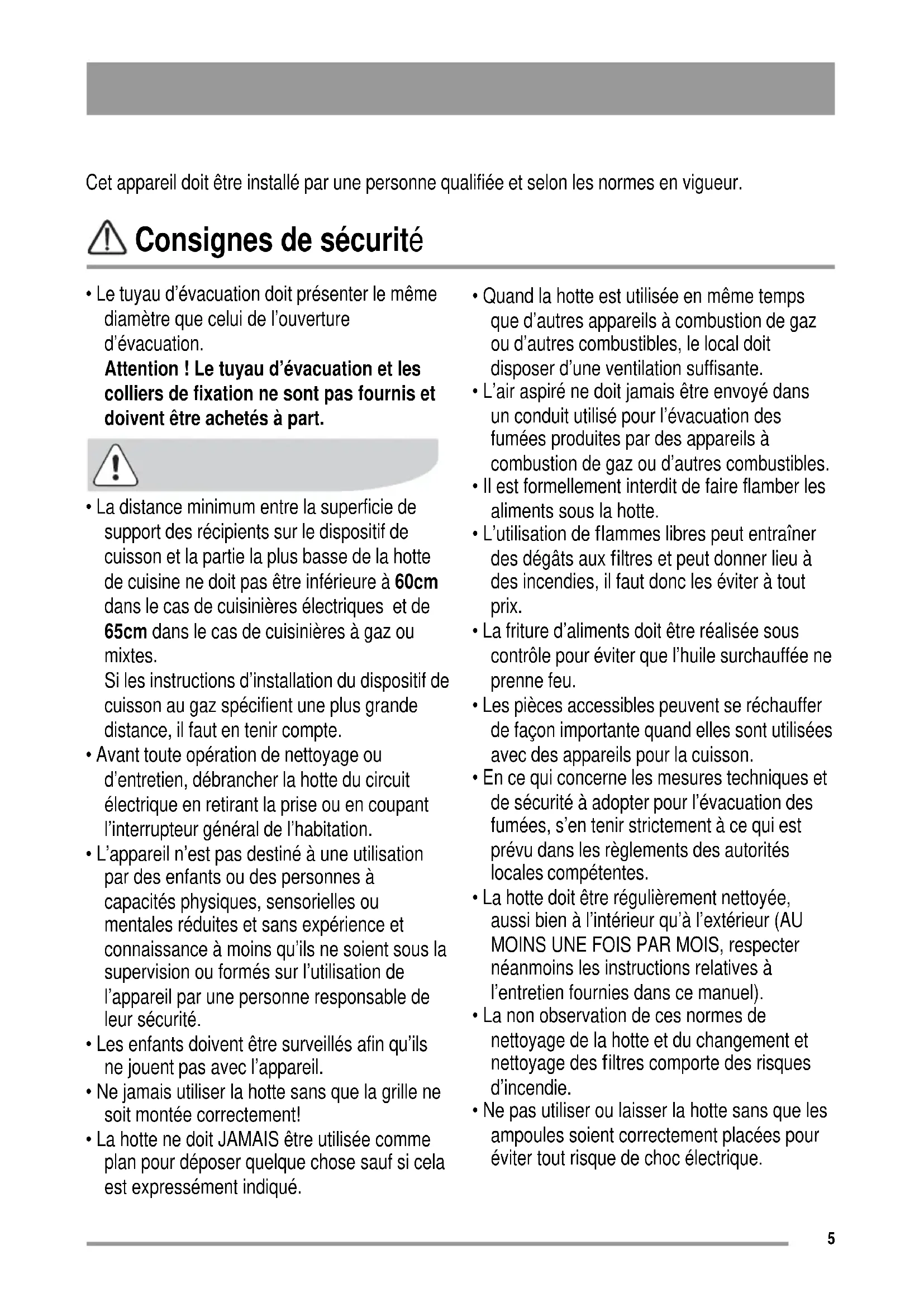

Consignes de sécurité

• Le tuyau d'évacuation doit partager le même diamètre que celui de l'ouverture d'évacuation.

Attention! Le tuyau d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.

• La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas'être inférieure à 60cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières à gaz ou mixtes.
  Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
• Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
• L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

• La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.

• Quand la hotte est utilisée en même temps que d'autres apparciels à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

• L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.
• Il est formellement interdit de faire flamber les aliments sous la hotte.
• L'utilisation de flammes libres peut entraîner des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• Les pieces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des apparèils pour la cuisson.
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener strictement à ce qui est prévu dans les règlements des autorités locales compétentes.
• La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
• La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.

• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocoléctique.

• La société décline toute responsabilité pour d'eventuels inconveniens, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole pésent sur l'appareil ou sur la

documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la recupération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/CEI 60335-1 ; EN/CEI 60335-2-31, EN/CEI 62233.

• Performances: EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/CEI 60704-1; EN/CEI 60704-2-13; ISO 3741; EN 50564; CEI 62301.

• CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/CEI 61000-3-2; EN/CEI 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionnerpendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin deMAINTER une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSSE lorsque cela est nécessaire afin de MAINTER un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquédans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Généralités

• La hotte est livrée en version recyclage (filtre/s à charbon actifs monté/s) mais peut être utilisée, en enlevant le filtré à charbon actif, en version évacuation extérieure.

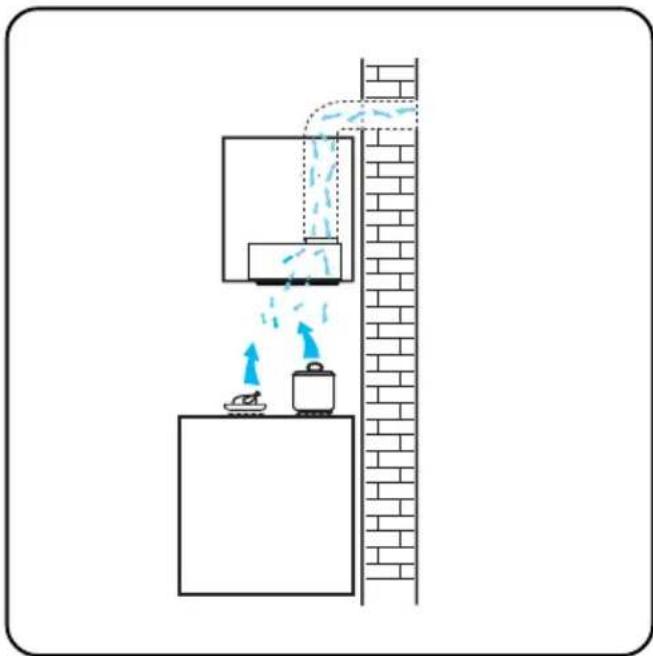

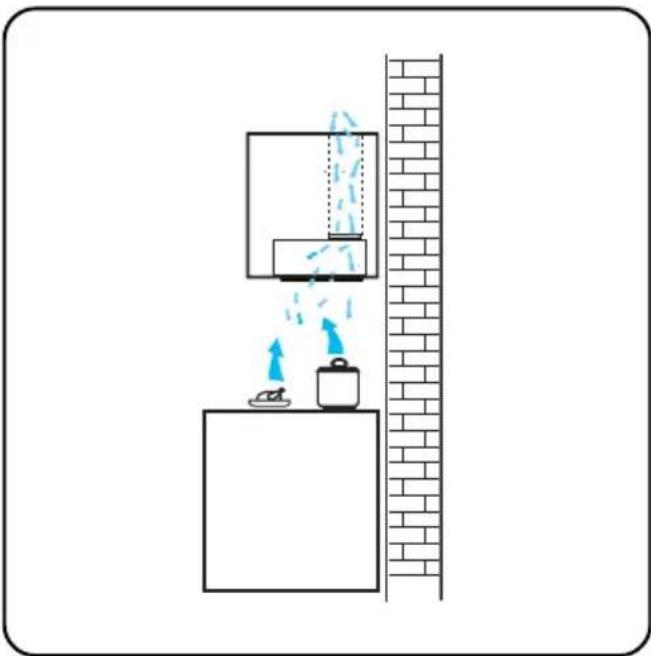

Version évacuation extérieure

• L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation.
• Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

Version recyclage

• L'air est filtré par un/deux filtré/s à charbon et renvoyé dans la piece par un conduit jusqu'àu dessus de l'armoire.
• En version recyclage utilisez le filtré à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Utilisation de la hotte

• La hotte aspirante est équipée de vitesses régables. Il est conseilé de mettre en fonctionnement la hotte quelques minutes avant le début de la cuisson et de la baisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs. Ouvrez toujours le volet pour augmenter la surface d'aspiration.

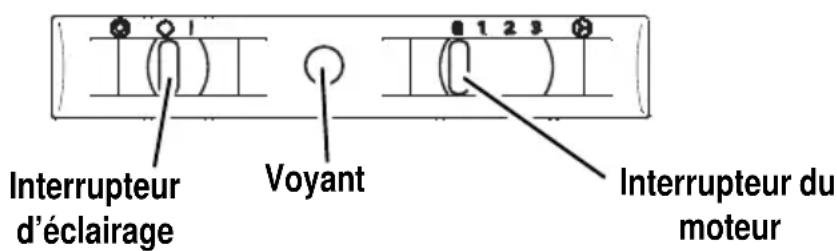

Le bandeau de commandes de la hotte aspirante se trouve sur le devant de l'appareil:

• Interrupteur d'éclairage: Cet interrupteur permet de mettre en fonctionnement ou à l'arrêt l'éclairage dont est équipée la hotte.
• Interrupteur du moteur : Cet interrupteur permet de selectionner et de mettre en fonctionnement ou à l'arrêt les différentes vitesses.

Entretien

• Débranche la hotte avant tout entretien.

Filtre àGRAISSÉ métallique

• Le filtré à graisse métallique a pour but de piéger les particules de graisse produit durant la cuisson des alimentés et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage. Le filtré à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Ouverture du filtré àGRAISSÉ métallique

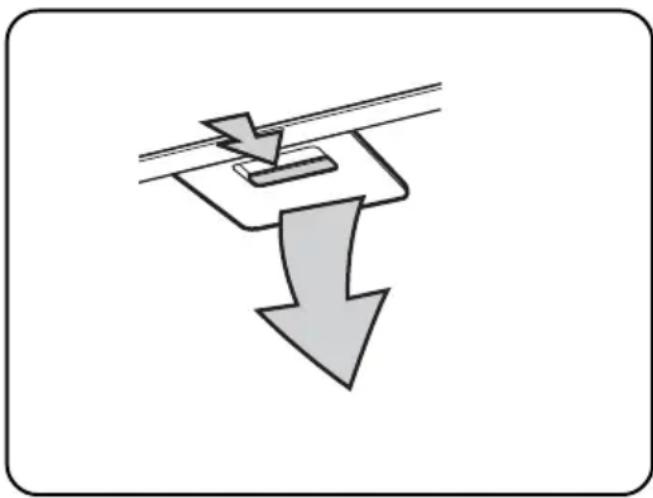

• Actionnez la poignée à ressort et décrochez le filtrer vers le bas.

Nettoyage à la main

• Laissez tremper la cassette du filtré àGRAISSE métallique durant env. 1 heures dans de l'eau chaude avec un détergent deux puis rincez à l'eau chaude. Remettez en place la cassette soignement séchéée.

Lave-vaisse

• Placez la cassette du filtre àGRAISSÉ métallique dans le lave-vaiselle.
  Vérifiez que la rotation du bras de lavage du lave vaiselle ne puisse pas etre géné par le filtre àGRAisse.
  Lavez avec un programme pour vaiselle très sale et une température d'au moins 65^ .
  Recommencez eventuèlement l'opération.
  Remettez en place la cassette après séchage.
• IMPORTANT! Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtré àGRAisse métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.
• Nettoyez l'intérieur du logement de la cassette avec une éponge humidifiée d'eau chaude et additionné d'un détergent doux (n'employez jamais de détergents corrosifs ou de brosses à récurer!).

Filtre à charbon

• Le filtré à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtré à charbon actif d'origine (voir Accessoires).
• Remplacement du filtré à charbon

Le filtré à charbon actif doit généralement être remplace tous les quatre mois (en fonction des conditions d'utilisation). Ce filtré ne peut être ni lavé ni réutilisé.

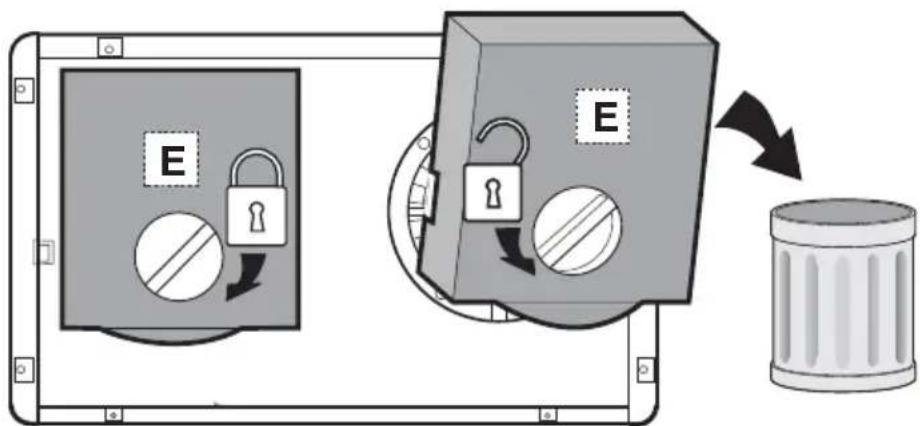

Montage

Enlevez le filtré àGRAISSSE.

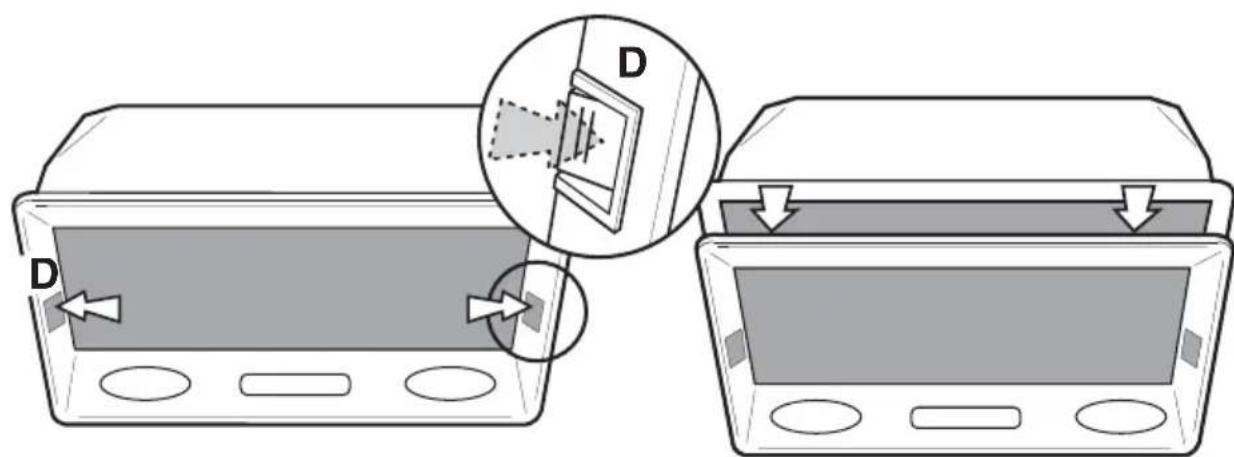

Enlevez le support du filtré àGRAISSÉ en poussant les boutons lateraux D.

Les filtres à charbon actif E sont équipés d'une poignée située au centre des filtres mêmes.

Positionnez un filtrer sur le moteur.

Tournez sa poignée centrale dans le sens des aiguilles d'une montre jusqu'au verrouillage.

Remontez le support et le filtré àGRAISSSE.

Remontez le filtré àGRAISSSE.

Pour le démontage,procédez dans l'ordre inverse.
Lors de la commande d'un filtr de rechange, veuillez préciser la designation du modele et la referec du produit. Ces données sont indiquees sur la plaque signaletique a l'intérieur de I'appareil.
- Vous pouvez commander le filtré à charbon auprès de votre magasin vendeur.

Pour ce modele, il faut commander 1 filtré à charbon.

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.
• La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendielis à un entretien négligé ou au non respectdes consignes de sécurité precedemmentmentionnées.

Remplacement de l'ampoule déclairage

• Mettez la hotte hors tension.

• Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.

• Retirez le filtré àGRAISSÉ et le cadre de soutien des filtres en appuyant sur les taquets.

• Remplacer l'ampoule brûlée. Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumeric "1d").
  3.Remontez le cadre de soutien des filtres et le filtrer àGRAisse.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installee avant d'appeler le Service Avres-Vente.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux. N'utilise jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau des commandes et la grille du filtre àGRAISE avec un chiffon légarement imbibé d'un détergent doux.
• Il est très important de respecter les intervalles de remplacement du filtré et de nettoyage. Le non respect peut entrainer un risque d'incendie suite à l'accumulation de graisse dans le filtré.

Accessoires (en option)

Filtre à charbon Type 303

pour ce modele, il faut commander 1 filtré à charbon.

\section*{Caracteristiques techniques}

Dimensions (en cm):

Hauteur: 14,8

Largeur: 28,5

Profondeur: 52

Moteur: 100 W

Eclairage: 2 × 3 W (E14)

Longueur du cable: 150 cm

Branchement électrique: 220-240 V

Accessoires/Matériel de montage

4 vis à bois 4,5 × 16 ~mm

1 bride de raccord 120mm

2 embouts de tournevis (pour visser les vis avec tete du type TORX).

Branchement électrique

Consignes de sécurité pour l'électricien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le cable d'alimentation soit monté correctement.

Installation

- Attention!

Ne mettez pas l'appareil sous tension tant que son installation n'est pas complètement terminée.

Cet apparéil est concu pour être encastré dans un meuble ou un autre support.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

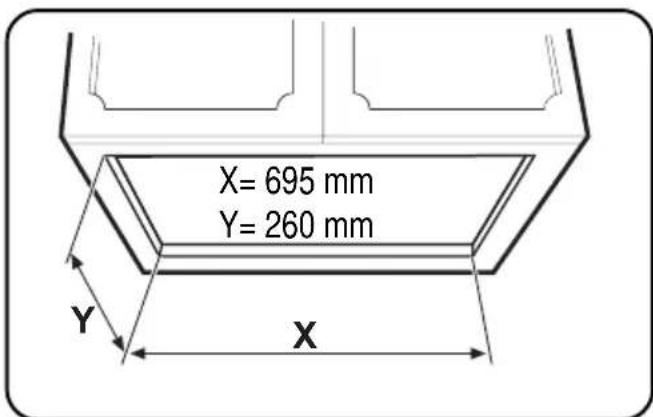

• Réaliser une fente sur le fond de l'armoire sur base des dimensions reportées.

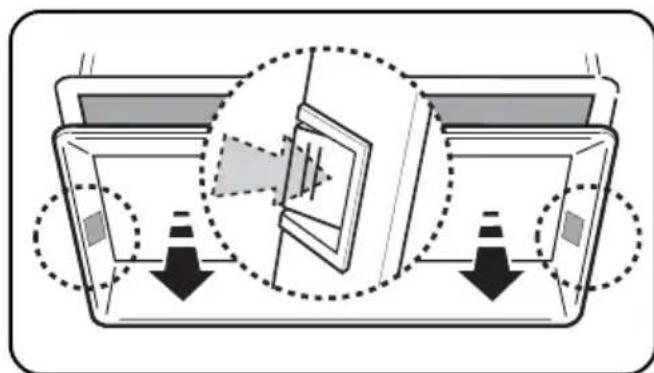

• Retirer la grille du contrôle anti graisse et la corniche de soutien des filtres en appuyant sur les taquets.

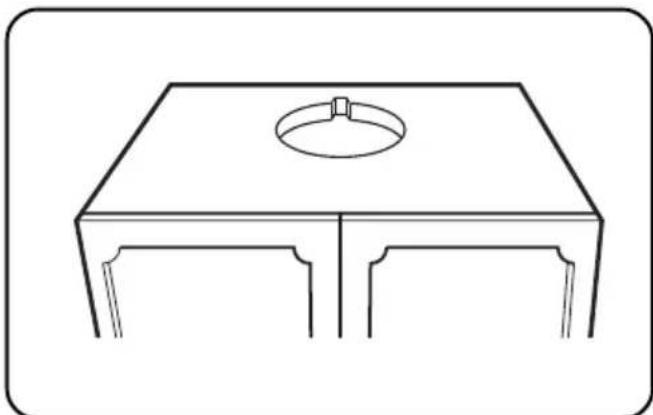

• Effectuer également un trou dans le plafond de l'armoire pour le passage du tube d'évacuation et pour le passage du cable électrique.

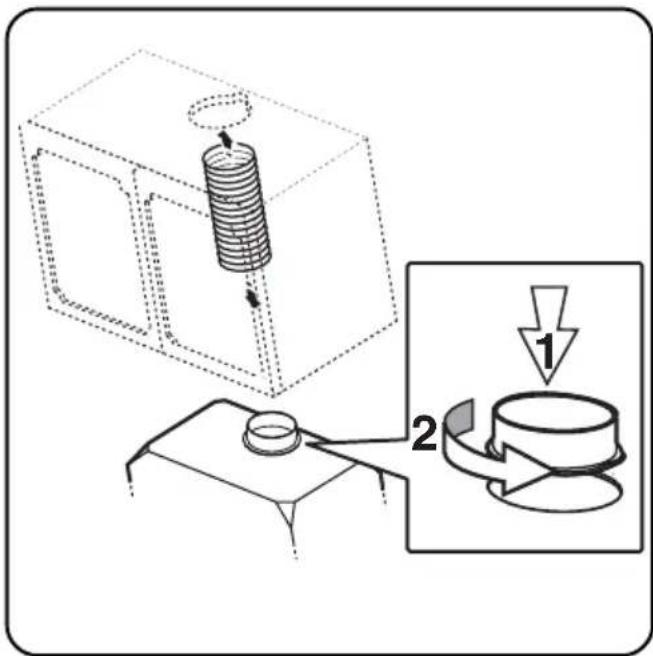

• Installez la bride fournie dans l'orifice d'évacuation (fixation par baïonnalette et vis).
• Relier un tube d'évacuation à l'anneau de raccordement de la hotte et, tandis que l'on insère la hotte dans le compartment créé à cet effet, vérifier que le tube d'évacuation et le cable électrique, sortent du trou pratiqué sur le dessus de l'armoire.

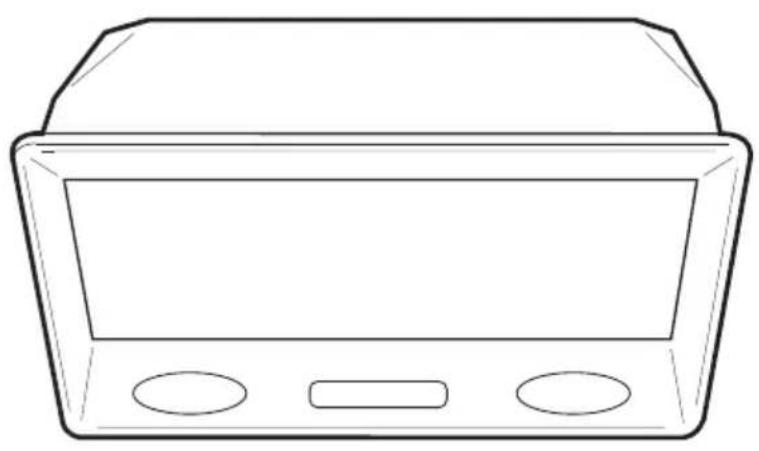

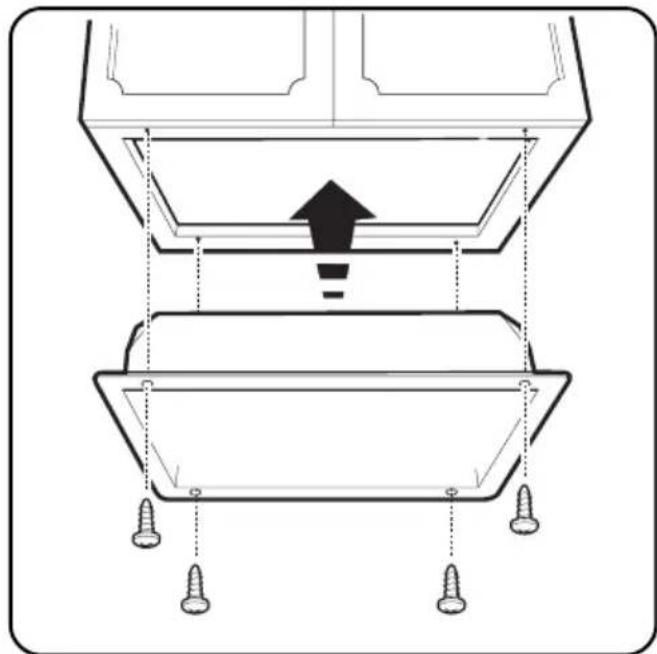

Fixer la hotte au fond de l'armoire à l'aide de 4 vis.

• Replacer la corniche de soutien des filtres à la hotte.
• Replacement le filtrre anti-graisses.
