MODE D'EMPLOI CO9444 DEVILLE

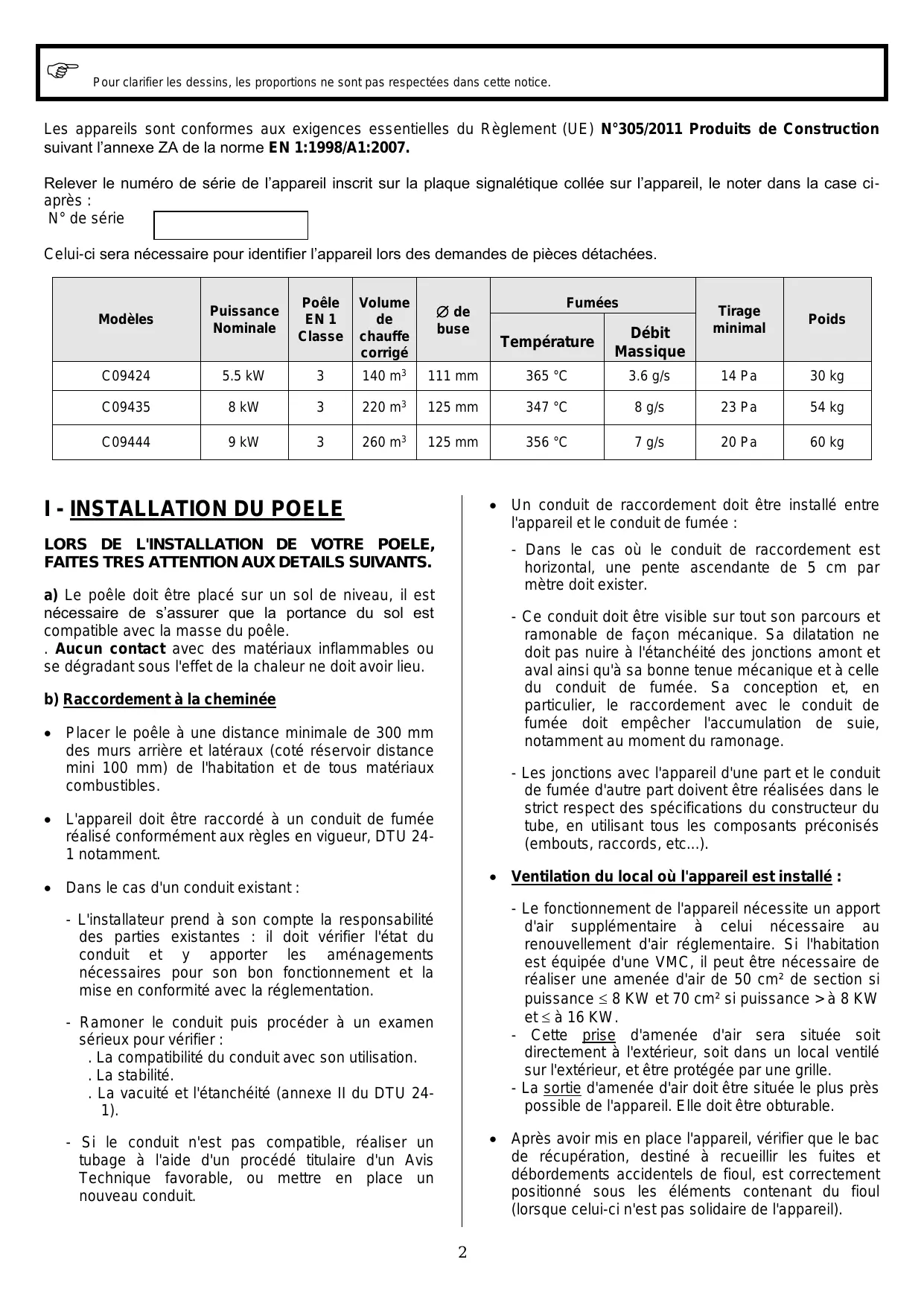

Les appareils sont conformes aux exigences essentielles du Règlement (UE) N°305/2011 Produits de Construction suivant l'annexe ZA de la norme EN 1:1998/A1:2007.
Relever le numéro de série de l'appareil inscrit sur la plaque signalétique collée sur l'appareil, le noter dans la case ci-après :
N° de série
Celui-ci sera nécessaire pour identifier l'appareil lors des demandes de pièces détachées.
| Modèles | Puisance Nominale | Poèle EN 1 Classe | Volume de chauffe corrigé | Ø de buse | Fumées | Tirage minimal | Poids |
| Température | Débit Massique |
| C09424 | 5.5 kW | 3 | 140 m³ | 111 mm | 365 °C | 3.6 g/s | 14 Pa | 30 kg |
| C09435 | 8 kW | 3 | 220 m³ | 125 mm | 347 °C | 8 g/s | 23 Pa | 54 kg |
| C09444 | 9 kW | 3 | 260 m³ | 125 mm | 356 °C | 7 g/s | 20 Pa | 60 kg |
Le poèle doit être placé sur un sol de niveau, il est nécessaire de s'assurer que la portance du sol est compatible avec la masse du poèle.
Aucun contact avec des matériaux inflammables ou se dégradant sous l'effet de la chaleur ne doit avoir lieu.
B) Raccordement à la cheminée
- Placer le poèle à une distance minimale de 300 mm des murs arrêté et latéraux (côté réservoir distance mini 100 mm) de l'habitation et de tous matériaux combustibles.
- L'appareil doit être raccordé à un conduit de fumée réalisé conformément aux règles en vigueur, DTU 24-1 notamment.
- Dans le cas d'un conduit existant :
- L'installateur prend à son compte la responsabilité des parties existantes : il doit vérifier l'état du conduit et y apporter les aménagements nécessaires pour son bon fonctionnement et la mise en conformité avec la réglementation.
- Ramoner le conduit puis procéder à un examen sérieux pour vérifier :
. La compatibilité du conduit avec son utilisation. La stabilité. La vacuité et l'étanchéité (annexe II du DTU 24-1).
- Si le conduit n'est pas compatible, réaliser un tubage à l'aide d'un procédé titulaire d'un Avis Technique favorable, ou mesure en place un nouveau conduit.
- Un conduit de raccordement doit être installé entre l'appareil et le conduit de fumée :
- Dans le cas où le conduit de raccordement est horizontal, une pente ascendante de 5 cm par mètre doit exister.
- Ce conduit doit être visible sur tout son parcours et ramonable de façon mécanique. Sa dilatation ne doit pas nuire à l'étanchéité des jonctions amont et aval ainsi qu'à sa bonne tenue mécanique et à celle du conduit de fumée. Sa conception et, en particulier, le raccordement avec le conduit de fumée doit empêcher l'accumulation de suie, notamment au moment du ramonage.
- Les jonctions avec l'appareil d'une part et le conduit de fumée d'autre part doivent être réalisées dans le strict respect des spécifications du constructeur du tube, en utilisant tous les composants préconisés (embouts, raccords, etc.).
Ventilation du local où l'appareil est installé :
- Le fonctionnement de l'appareil nécessite un apport d'air supplémentaire à celui nécessaire au renouvellement d'air réglementaire. Si l'habitation est équipée d'une VMC, il peut être nécessaire de réaliser une amenée d'air de 50 cm² de section si puissance ≤ 8 KW et 70 cm² si puissance > à 8 KW et ≤ à 16 KW.
- Cette prise d'amnée d'air sera située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur, et être protégée par une grille.
- La sortie d'aération d'air doit être située le plus près possible de l'appareil. Elle doit être obturable.
- Àprous avoir mis en place l'appareil, vérifier que le bac de récapération, destiné à recueillir les fuites et débordements accidentels de fioul, est correctement positionné sous les éléments contenant du fioul (lorsque celui-ci n'est pas solidaire de l'appareil).
- Éviter de placer plusieurs coudes qui nuisent au tirage.
C) Tirage
Après une heure de fonctionnement à l'allure maximale, la dépression de la cheminée doit être stabilisée. L'installateur peut mesurer cette dépression avec un déprimomètre, et trouver environ xx Pa à l'allure maximale*. S'il est trop fort, il faut agir sur le modérateur de tirage. S'il est trop faible, il faut améliorer la cheminée.
- voir dépression sur tableau par appareil
D) Brûleur (fig a)
Utiliser uniquement du fioul domestique. Vérifier avec soin l'étanchéité des canalisations entre le réservoir et le distributeur et entre le distributeur et le brûleur, au moyen d'un papier de soie. Au besoin, desserrer les raccords.
Retirer les cales en carton qui maintiennent l'anneau de ralenti. S'assurer que celui-ci repose parfaitement sur les supports faisant saillie dans le pot brûleur, sinon placer convenablement le demi-anneau marqué (1) et ensuite celui marqué (2). Les extrémités du second reposant sur les extrémités du premier, l'emboitement doit être parfait et l'ensemble bien stable.
Vérifier que le tube inducteur (situé au centre du brûleur) est bien engagé dans la douille-support.
Vérifier que l'anneau diffuseur est monté sur le tube inducteur et positionné à la bonne hauteur.
- Enclencher le distributeur en boulevant sur le levier faisant saillie (Fig. E, repère R).
- Positionner l'index de réglage sur 1 (pas plus)
- Ouvrir la vanne du réservoir et contrôler visuellement en enlevant le tampon l'arrivée de fioul dans le fond du pot de brûleur. Quand le fioul apparait, positionner l'index de réglage sur 0.
- Par l'ouverture du tampon du dessus ou du hublot, verser sur le fond du brûleur et dans la zone d'arrivée du fioul, la valeur de quelques cuillérées à soupe d'alcool à brûler, en évitant d'en mettre dans le tube inducteur, ou vous pouvez aussi utiliser un allume-feu. Enflammer, refermer le tampon ou hublot (ne jamais se servir d'essence ou de produit en contenant).
- Attendre 1 à 2 minutes que le fioul chauffe avant de positionner l'index de réglage sur 1 (pas plus)
- En quelques minutes, la combustion doit se faire au niveau des anneaux de ralenti.
- , il peut y avoir accumulation de fioul dans le brûleur puis « surévaporation » suivant émballement, avec des dégradations possibles de l'appareil.
- Régler la marche de votre appareil selon vos besoins.
- Si la flamme venait à s'éteindre après l'allumage (cheminée très froide ou sans tirage), positionner l'index sur 0 de façon à ce que le fioul ne s'accumule pas sur le fond du brûleur, et recommencer l'opération d'allumage (ne pas utiliser d'alcool dans un brûleur chaud, mais allumer directement le fioul). Positionner ensuite l'index sur 1. Utiliser la "main froide" pour manipuler les couvercles du dessus.
- Pendant les premières utilisations, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.
- Le corps de chauffe est revêtu d'un vernis qui le protège de la corrosion avant sa mise en service et qui s'en va dès la première chauffe sous l'effet des très hautes températures. Il faut enlever au fur et à mesure les résidus de peinture qui tombent et s'accumulent dans le bac de réception.
III - ARRET De l'appareil
Remettre l'index à 0. Pour les longues périodes de non utilisation, il est conseillé de fermer la vanne du réservoir.
Important :
NE JAMAIS METTRE D'ALCOOL OU AUTRE LIQUIDE INFLAMMABLE pour rallumer un brûleur chaud. Avant l'allumage, vérifier le fond du brûleur. S'il y a un dépôt de fioul au fond du brûleur (suite à une fausse manoeuvre), il faut absolument éponger l'excès de fioul avant de procéder à l'allumage.
IV - Reglage du distributeur TOBY DVR 5
Réserve à l'usage exclusif des installateurs.
Le distributeur Toby est un accessoire de haute précision. De son réglage précis dépend le bon fonctionnement du brûleur, donc de l'appareil.
Il est indispensable de procéder d'abord au réglage « Maximum », ensuite au réglage « Minimum ».
Très important! Les réglages du régulateur sont très sensibles. Ne tournez les vis de réglage que d'1/4 de tour à la fois.
NOTA : Pour l'ouverture à chaud de la porte de façon, utiliser la « main froide » fournie avec l'appareil.
A) maximum (fig d)
L'appareil fonctionnant au ralenti, placer la manette sur 6 et attendre quelques minutes. À cette allure maximum, la flamme doit être bleue à sa base et jaune doré à son sommet, elle ne doit pas fumer. Le verre du hublot qu'on aura essuyé soigneusement au préalable, doit rester exempt de tout dépôt. Si la flamme reste intégralement bleue, augmenter le débit. Si la flamme devient jaune et fumeuse, réduire le débit.
B) minimum (fig f)
Mettre la manette sur 0 jusqu'à ce que la flamme se forme directement sur le fond du brûleur. Positionner ensuite sur 1 et attendre quelques minutes. La flamme doit alors se trouver entre l'anneau de ralenti (situé dans la partie inférieure du brûleur) et la couronne supérieure.
Verification :
Placer la manette sur 0 jusqu'à ce que la flamme se forme dans le fond du brûleur, positionner sur 6 pendant 5 minutes, puis sur 1, et contrôler qu'à ces deux allures, la flamme est conforme aux descriptions données précédemment.
Attention! Le niveau de fuel à l'intérieur du distributeur doit être 2 mm en dessous du marquage situé à l'extérieur de la cuve.
V - Nettoyage
En utilisation normale, l'entretien des poêles DEVILLE est très simple.
- Chaque mois, utiliser la tige de nettoyage (Fig B) ; la pousser progressivement à fond plusieurs fois par des mouvements de 12 rotation à droite et à gauche, la ramener ensuite vers l'extérieur.
- Le hublot devra être nettoyé à l'aide d'un chiffon sec.
- Une fois par an, il faut sortir les anneaux et nettoyer le brûleur en utilisant la raclette prévue pour cela (ne pas se servir de chiffon). De plus, il faut veiller à ce que les trous percés sur les bords du pot brûleur soient bien débouchés, de façon à ce que le passage de l'air se fasse librement.
- Après avoir fermé l'arrivée, stérer le filtre du distributeur (Fig C), le tremper dans un fioul propre pour le nettoyer et surtout bien le brosser avec une Brosse douce. Lorsqu'il est propre, remettre le filtre en place.
EN CAS D'ANOMALIES
| EFFECTS | CAUSES | REMEDES |
| Allumage très long. Extinction du brûleur en cours d'allumage. | Cheminée très froide ou tirage long à s'établit. | Vérifier si le starter est bien ouvert. Laisser entrouver le hublot, le maintainir dans cette position à l'aide de la clé de manoeuvre pendant 10 minutes. |
| Vous constatiez qu'il y a trop de fioul et que le brûleur est noyé. | Vous avez, par mègarde, omis d'allumer votre apparériel, alors que vous aviez ouvert l'alimentation. | Sous risques de dégradations importantes sur l' apparéil, il faut assecher le fond du brûleur avant d'allumer. Procéder ensuite normalement. |
| Vous ne parvenez pas à allumer votre apparéil. Sitôt l'alcool brûlé, la combustion cesse. | Réserve vide. | |
| Vanne fermée. | Ouvrir la vanne. |
| Distributeur non enclenché. | Appuyer sur le levier (Fig E). |
| A l'allure maxi, la flamme est très grande, rouge, fumeuse et salit le hublot. | Sitôt l'allumage, vous avez augmenté trop rapidement l'alimentation. | Mettre la manette du distributeur sur 0 et attendre que la combustion redevienne normale. Positionner ensuite sur l'allure que vous souhaitez utiliser. |
| L' apparéil ronfle et même par moment s'éteint et se rallume bryamphetamine. | Vous avez allumé votre apparéil alors que le pot de combustion contenait une quantité importante de fioul. | Si l'anomalie se produit aussiot, laisser l' apparéil fonctionner à une allure plus basse et faire appel à votre installateur pour revoir les réglages. |
| Au ralenti, la flamme est fumeuse et salit le hublot. | Débit trop faible au ralenti. | Placer la manette de réglage à une position légèrement supérieure et faire appel à votre installateur. |
| Obstruction partielle de la fente de la tige doseuse. | Soulever plusieurs fois le bouton de réglage du distributeur ou après avoir positionné sur 6, actionner par des pressions courtes et répétées le bouton thermostatique Rep 2, apparaissant sur le couvercle du distributeur, pour有關ir à nouveau une alimentation normale (Fig E). Prévenir l'installateur en cas d'insuccès. |
| L' apparéil s'éteint en cours de fonctionnement ou la combustion diminue et vous ne parvenez plus à l'augmenter. | Réserve vide. | Faire le plein! |
| Filtre du distributeur encrassé. | Rincer le filtre dans du fioul propre et le remonter (pour le démontage du filtre, Fig E). |
| Eau dans le combustible. | Rincavage complèt du circuit emprunté par le fioul (réservoir, distributeur, canalisations). Faire appel à votre installateur pour cette opération. |
| Tube d'alimentation encrassé. | Faire manoeuvrer la tige de nettoyage énergiquement et bien à fond par demi rotations (Fig B). |
| Par grand vent, l' apparéil s'éteint et se rallume bryamphetamine. | La cheminée refoule. | Rehauser la tête de cheminée afin qu'elle dépasse le faittance du toit. En cas d'impossibilité, il est nécessaire de munir l'extrémité d'un anti-refouleur efficace. Voir votre installerateur à ce sujeet. |
Fig B
| 1 | 2 | 3 | 4 | 5 |
| Support anneaux | Anneaux de ralenti | Position des 2 1/2 anneaux | Tube inducteur | Anneau diffuseur |
| Dimensions: |
| C09424 | C09435 | C09444 |
| 574
342
625 | 130
403
0125 | 700
798
0125
417
798 |
| Réservoir : |
| 8 litres | 12 litres | 12 litres |
| Consommation mini / Maxi : |
| 0,188 / 0,680 litres / heures | 0,337 / 1,134 litres / heures | 0,314 / 1,197 litres / heures |
| Autonomie en allure Maxi : |
| 12 heures | 10 heures 1/2 | 10 heures |
Filtre de distributeur (fig. c)
A nettoyer annuellement ou en cas de défaut d'alimentation. Prenez soin au remontage de bien positionner le joint et de bloquer sans serrage excessif.
LEVIER D'ENCLENCHEMENT (repère R fig. E)
Pour la première mise en route, soulever le levier. En prévision d'une longue période d'arrêt, fermer le robinet.
| Allure maximum (grande flamme) | 1 | 2 | 3 | 4 | 5 |
| Pour ces réglages, agir ¼ de tour sur la vis "grande flamme" Rep. 4 Fig. E (se reporter aux indications du couvercle pour le sens de manoeuvre). | Tampon | Tube inducteur | Anneau de ralenti | Support anneau de ralenti | Anneau diffuseur |
Fig E
| 1 | Vis de fixation |
| 2 | Pointeud'actionnement |
| 3 | Vis de réglage pour petite flamme |
| 4 | Vis de réglage pour grande flamme |
| 5 | Vis de fixation |
| R | Levier d'enclenchement |
| S | Bouton de commande |
Fig. F
| ALLURE MINIMUM (pette flamme) | 1 | 2 | 3 | 4 |
| Si la flamme n'est pas dans cette zone, agir par ¼ de tour sur la vis "pette flamme" Rep. 3 Fig. E (se reporter aux indications du couvercle pour le sens de manoeuvre) | Tube inducteur | Anneau de ralenti | Support anneau de ralenti | Anneau diffuseur |
Conseils d'installation pour POMPES deville
- Utiliser du tuyau en cuivre recuit de Ø 6/8 en évitant les soudures.
- Utiliser des raccords biconiques de 6/8 que l'on trouve facilement en quincaillerie.
- Raccorder directement le tuyau d'alimentation en 6/8 au distributeur Toby, en isolant le réservoir des appareils.
- Prévoir une vanne d'arrêt modèle C09222 avant chaque appareil à alimenter.
- La pression de service doit pas dépasser 300 mbar.
- Ne pas dépasser une hauteur de 3 mètres entre la pompe C09017 ou le réservoir C09124.06 et le distributeur Toby le plus bas de l'installation.
- DEVILLE peut fournir tous les accessoires indiqués ci-dessus.
Alimentation automatique
Utilisable suivant configuration de l'installation (cuve et/ou pompe plus basse que le haut du réservoir)

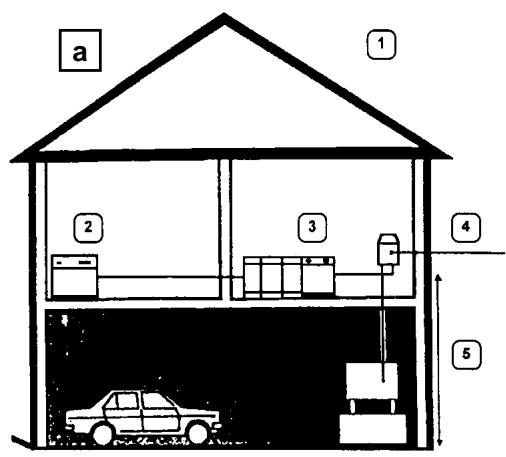

| Par pompe aspirante |
| Pompe automatique |
| DEVILLE alimentant un ou plusieurs appareils individuels |

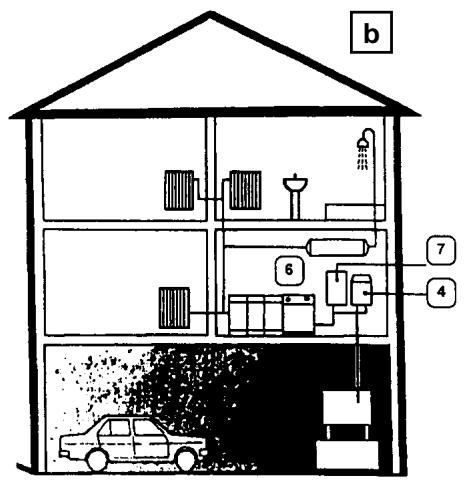

| Par pompe refoulaente |
| Pompe automatique |
| DEVILLE alimentant une chaudière à gazéification |
FIG. G et H
| 1 | Alimentation directedu réservoir de lacuisinière et du poèle | 4 | Pompe aspiranteC09017 | 7 | Réserveirc09124-06 | 10 | Cuve encharge | 13 | VanneC09222 |
| 2 | Poèle | 5 | Cuve située àmoins de 8 mètresen-dessous de lapompe | 8 | Mini 50 cm | 11 | Vanne filtrec09221 | * | Té C09021 |
| 3 | Cuisinière | 6 | Chaudièrede cuisine | 9 | Maxi 3 m | 12 | Tube cuivred6/8 | | |

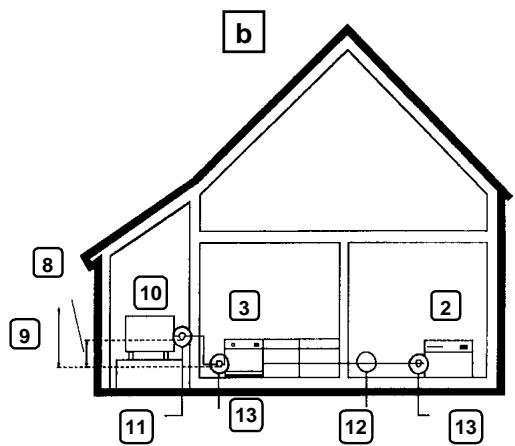

| Par cuve en charge |
| Cuve en charge àment une a dière à gazéification |
| Cuve en charge àment un ou beurs apparèils individuels |
2-FIG. H
C'est le système le PLUS ECONOMIQUE! Réalisable pratiquement dans plus de 50 % des cas en maison individuelle. L'installation ne pose aucun problème technique et peut être faite sans outils spéciaux, au moyen de tube cuivre recuit, sans soudure de 06 / 8, et des raccords biconiques que l'on trouve facilement en quincaillerie. Les vannes filtres et les vannes d'arrêt sont fournies par DEVILLE.
Precautions a prendre :
Ne pas dépasser une hauteur de 3 mètres entre la cuve et le distributeur le plus bas.
Par mesure de prudence, ne pas laisser le réserveur du poêle ou de la cuisinière raccordé à l'alimentation fioul (sinon risque de DEBORDEMENT). Isoler les réservoirs des appareils en reliant directement les distributeurs TOBY à la cuve à fioul.
Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit, d'effectuer, sans préavis, toute modification ou amélioration.
