| Type de produit | Poêle à combustible liquide (fioul) |
| Marque | DEVILLE |
| Modèle | PALLADIUM 2000 |
| Combustible utilisé | Fioul domestique |
| Capacité du réservoir | 16 litres |
| Configuration de sortie | Départ arrière ou départ dessus (selon variante) |
| Variantes disponibles | RO, British GR, BR-FL, TERR (fini différent) |
| Type d'allumage | Manuel avec starter et bilame |
| Régulation | Volet modérateur et distributeur |
| Diamètre de buse | 125 mm |
| Diamètre du brûleur | 280 mm |
| Matériau | Tôle d'acier avec verre de porte et hublot |
| Entretien | Décrassage régulier, nettoyage du brûleur, remplacement des joints (tresses) |
| Pièces détachées disponibles | Oui, liste complète avec références (DT-F-003) |
| Numéro de document | DT-F-003, indice A, date 01/07/03 |
| Sécurité | Verrou de porte, arrêts d'axe, protection anti-incendie |
| Longueur de la notice | 3 pages |
FOIRE AUX QUESTIONS - PALLADIUM 2000 DEVILLE
Quel type de combustible puis-je utiliser dans le PALLADIUM 2000 ?
Ce poêle est conçu pour fonctionner avec du fioul domestique (combustible liquide). N'utilisez pas d'autres carburants.
Comment régler la puissance de chauffe ?
La puissance se règle à l'aide du volet modérateur et de la tige de commande du distributeur. Consultez la notice pour les réglages précis.
Quel est l'entretien régulier à effectuer ?
Il faut décrasser le brûleur régulièrement avec la tige de décrassage, nettoyer le verre de porte et vérifier l'état des joints (tresses).
Comment démarrer le poêle ?
Ouvrez le volet de starter, allumez le combustible, puis refermez progressivement le starter lorsque la flamme est stable. Utilisez la bilame de starter pour automatiser.
Que faire si la flamme est instable ou noire ?
Vérifiez le niveau de fioul dans le réservoir, nettoyez le brûleur et le distributeur, et assurez-vous que le volet modérateur est bien réglé.
Puis-je remplacer le verre de porte moi-même ?
Oui, le verre de porte (réf. P0037453) est accessible. Démontez l'ancien verre, nettoyez les joints et remontez avec les presse-verres. Consultez la notice dédiée.
Où puis-je trouver les pièces détachées ?
Toutes les pièces sont répertoriées dans la notice avec leurs références (ex: brûleur P0009897, réservoir P0048840). Vous pouvez les commander auprès du fabricant ou de revendeurs agréés.
Le poêle a-t-il une sécurité en cas de surchauffe ?
Oui, il est équipé d'un verrou de porte et d'arrêts d'axe. Les composants sont conçus pour résister à des températures élevées. En cas de dysfonctionnement, contactez un professionnel.
Quelle est la capacité du réservoir et l'autonomie ?
Le réservoir a une capacité de 16 litres. L'autonomie dépend du réglage de puissance, mais elle permet plusieurs heures de fonctionnement continu.
Puis-je installer le poêle dans une cheminée existante ?
Oui, le PALLADIUM 2000 est prévu pour un départ arrière ou dessus. Assurez-vous que le conduit de fumée est adapté et que l'installation respecte les normes en vigueur.
Questions des utilisateurs sur PALLADIUM 2000 DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Poêle à combustible liquide au format PDF gratuitement ! Retrouvez votre notice PALLADIUM 2000 - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PALLADIUM 2000 de la marque DEVILLE.

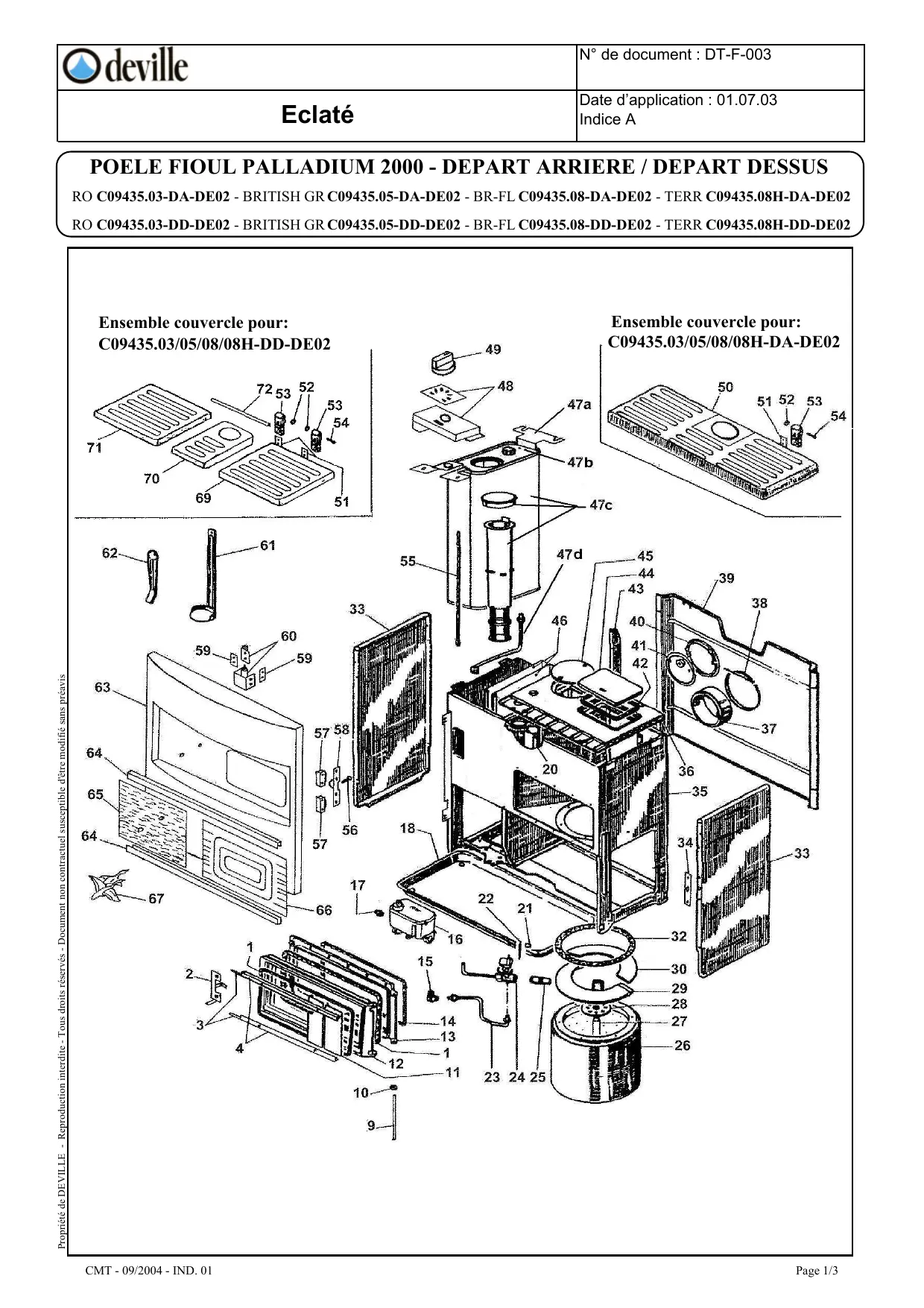

MODE D'EMPLOI PALLADIUM 2000 DEVILLE
| odeville | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
POELE FIOL Palladium 2000 - DEPART arrieré / DEPART DESSUS
RO C09435.03-DA-DE02 - BRITISH GR C09435.05-DA-DE02 - BR-FL C09435.08-DA-DE02 - TERR C09435.08H-DA-DE02
RO C09435.03-DD-DE02 - BRITISH GR C09435.05-DD-DE02 - BR-FL C09435.08-DD-DE02 - TERR C09435.08H-DD-DE02
| REP. | DESIGNATION | REF. PIECE | l'èreURG |
| 1 | Tresse - Ø8 - noire | D0045938 | X |
| 2 | Verrou | P0045729 | |
| 3 | Joint de verre (0,67 m) | P0031148 | |
| 4 | Presse-verre (2) | P0037493 | |
| 9 | Axe de hublot | P0045701 | |
| 10 | Arrêt d'axe ARCB - Ø4,5 | P0011650 | |
| 11 | Verre de hublot | P0036548 | X |
| 12 | Hublot* | P0T45694 | |
| 13 | Embase* | P0T45693 | |
| 14 | Tresse - Ø6,5 - blanche | D0045929 | X |
| 15 | Raccord d'alimentation | P0008221 | |
| 16 | Distributeur TN - 5x18 | P0037364 | X |
| 17 | Raccord droit | P0008529 | |
| 18 | Tiroir | P0009493 | |
| 20 | Tube récaproduateur (2) | P0009522 | |
| 21 | Tube entrenoise | P0009203 | |
| 22 | Bilame de starter | P0009204 | |
| 23 | Alimentation brûleur | P0009468 | |
| 24 | Ens. tédécrasseur monté | P0028673 | |
| - | Rondelle de tédécrasseur | P0007072 | |
| - | Tige de décrassage zinguée | P0008648 | |
| - | Volet de starter | P0009202 | |
| - | Ressort volet de starter | P0009362 | |
| - | Tédécrasseur | P0012536 | |
| - | Joint | P0012538 | |
| - | Presse-étoupe | P0012539 | |
| - | Bouchon de décrasseur | P0012540 | |
| 25 | Tube de décrassage | P0008647 |
| REP. | DESIGNATION | REF. PIECE | lereURG |
| 26 | Ens. brûleur - Ø280 | P0009897 | X |
| 27 | Tube inducteur | P0010847 | X |
| 28 | Anneau diffuseur | P0010008 | X |
| 29 | Demi-anneau support | P0009886 | X |
| 30 | Demi-anneau | P0009887 | X |
| 32 | Joint de brûleur | P0027547 | X |
| 33 | Panneau létral (2) AE | P0045109/E03D | |
| Panneau létral (2) BF | P0045109/E05G | ||
| Panneau létral (2) CG | P0045109/E08G | ||
| Panneau létral (2) DH | P0045109/E08H | ||
| 34 | Contre-plaque d'aimants | P0045111 | |
| 35 | Ens. échangeur | P0045116 | |
| 36 | Dessus | P0T36528 | |
| 37 | Buse - Ø125 | P0T11272 | |
| 38 | Axe de volet modéréur | P0011067 | |
| 39 | Plaque arrière de protection | P0009496 | |
| 40 | Support volet modéréur | P0009076 | |
| 41 | Ens. volet modéréur | P0027817 | |
| 42 | Tresse - 9 x 4,5 - blanche | D0049640 | X |
| 43 | Ecran de derrière | P0009622 | |
| 44 | Tampon de dessus | P0T11206 | |
| 45 | Tampon de buse | P0T11271/P06A | |
| 46 | Ecran de réservoir (2) | P0036675 | |
| 47a | Support réservoir | P0045688 | |
| 47b | Rivet pop - 4-8 - alu. étanche (4) | P0033131 | |
| 47c | Ens. réservoir - 16L | P0048840 | |
| - | Bouchon de réservoir | D0023792 | |
| - | Filtre de réservoir | D0023793 |
- Fournir un Ens. hublot monté P0037461 pour les appareils antérieurs au N° de série (02/2000) (Montage avec ressort).
A: C09435.03-DA-DE02
B: C09435.05-DA-DE02
C: C09435.08-DA-DE02
D: C09435.08H-DA-DE02
E: C09435.03-DD-DE02
| ©deville | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
POELE FIOL Palladium 2000 - DEPART arrieré / DEPART DESSUS
RO C09435.03-DA-DE02 - BRITISH GR C09435.05-DA-DE02 - BR-FL C09435.08-DA-DE02 - TERR C09435.08H-DA-DE02
RO C09435.03-DD-DE02 - BRITISH GR C09435.05-DD-DE02 - BR-FL C09435.08-DD-DE02 - TERR C09435.08H-DD-DE02
| REP. | DESIGNATION | REF. PIECE | l'èreURG | |
| 47d | Alimentation distributeur | P0045689 | ||
| 48 | Support commande | P0036673/P06B | ||
| Etiquette commande | P0036697 | |||
| 49 | Bouton de commande | P0037314 | ||
| 50 | Ens. couvercle | A | P0037497/E03D | |
| Ens. couvercle | B | P0037497/E05G | ||
| Ens. couvercle | C | P0037497/E08G | ||
| Ens. couvercle | D | P0037497/E08H | ||
| 51 | Ecrou double - M5 (3) | ABCD | P0009654 | |
| Ecrou double - M5 (4) | EFGH | P0009654 | ||
| 52 | Arrêt d'axe ARCB -Ø5 (2) | ABCD | P0009582 | |
| Arrêt d'axe ARCB -Ø5 (4) | EFGH | P0009582 | ||
| 53 | Gond de couvercle (2) | ABCD | P0036555 | |
| Gond de couvercle (4) | EFGH | P0036555 | ||
| 54 | Axe (2) | P0009645 | ||
| 55 | Tige de commande distribueur | P0036674 | ||
| 56 | Goujon rapid | P0030867 | ||
| 57 | Aimant (2) | P0027680 | ||
| 58 | Support aimants | P0045110 | ||
| 59 | Ecrou double - M5 (4) | P0011705 | ||
| 60 | Fiche (2) | P0036461 | ||
| 61 | Ens. racleur | P0007984 | ||
| 62 | Clé de tampon | P0008822 | ||
| 63 | Ens. porte | AE | P0037457/E03D | |
| Ens. porte | BF | P0037457/E05G | ||
| Ens. porte | CG | P0037457/E08F | ||
| Ens. porte | DH | P0037457/E08H | ||
| REP. | DESIGNATION | REF. PIECE | lereURG |
| 64 | Enjoliveur (2) | P0036545 | |
| 65 | Plaque décor | P0T37456 | |
| 66 | Verre de porte | P0037453 | |
| 67 | Motif décoratif | P0T16571/P10A | |
| 69 | Ens. couvercle droit E | P0036463/E03D | |
| Ens. couvercle droit F | P0036463/E05G | ||
| Ens. couvercle droit G | P0036463/E08G | ||
| Ens. couvercle droit H | P0036463/E08H | ||
| 70 | Ens. couvercle central E | P0036465/E03D | |
| Ens. couvercle central F | P0036465/E05G | ||
| Ens. couvercle central G | P0036465/E08G | ||
| Ens. couvercle central H | P0036465/E08H | ||
| 71 | Ens. couvercle gauche E | P0036467/E03D | |
| Ens. couvercle gauche F | P0036467/E05G | ||
| Ens. couvercle gauche G | P0036467/E08G | ||
| Ens. couvercle gauche H | P0036467/E08H | ||
| 72 | Axe de couvercle EFGH | P0036650 | |
| - | Ens. brûleur équipé - Ø280 | P0028679 | |
| - | Ens. hublot monté* CG | P0037461 | |
| - | Ens. réservoir - 16L (fèr blc)** CG | P0045921 | |
| - | Ens. bilame monté | P0012545 | |
- Fournir un Ens. hublot monté P0037461 pour les appareils antérieurs au N° de série (02/2000) (Montage avec ressort). Fournir un Ens. réservoir (comprenant le support réservoir, l'alimentation distributeur, le réservoir et les rivets pop 4-8) pour les appareils antérieurs au N° de série 530774 (08/2000).
A: C09435.03-DA-DE02
B: C09435.05-DA-DE02
C: C09435.08-DA-DE02
D: C09435.08H-DA-DE02
E: C09435.03-DD-DE02
