Type de produit	Rideau d'air encastré (climatiseur)
Marque	AIRELEC
Modèles	TOPAIR 4, AIRCOM 4
Puissance	4,5 kW / 9 kW (selon réglage)
Alimentation électrique	230 V monophasé ou 400 V triphasé (avec ou sans neutre)
Dimensions (H x L x P)	280 x 1235 x 337 mm
Poids	30 kg
Débit d'air	Grande vitesse : 1000 m³/h, Petite vitesse : 900 m³/h
Delta T (chauffage)	Grande vitesse : 26°C, Petite vitesse : 29°C
Vitesses de ventilation	2 (petite et grande)
Type d'installation	Encastré dans plafond modulaire (découpe 1,2 m x 0,3 m)
Mode de commande	Boîtier de commande électronique ou thermostat mécanique
Sécurité thermique	À réarmement manuel avec voyant rouge
Entretien	Nettoyage régulier de la grille et des turbines
Garantie	1 an (pièces reconnues défectueuses)
Norme électrique	Conforme NFC15-100
Courant absorbé (230 V mono)	4,5 kW : 19,57 A, 9 kW : 39,13 A
Courant absorbé (400 V tri)	4,5 kW : 6,5 A, 9 kW : 13 A

FOIRE AUX QUESTIONS - TOPAIR 4 & AIRCOM 4 AIRELEC

Comment installer le rideau d'air TOPAIR 4 / AIRCOM 4 ?

L'appareil s'encastre dans un plafond modulaire suspendu. Il est livré avec des chevilles à ressort, amortisseurs et contre-écrous à monter sur des tiges filetées Ø 6 mm (non fournies). Suivez les étapes : retirez les obturateurs, dégagez le bloc de ventilation, fixez la caisse, réglez la hauteur, insérez le bloc et câblez selon les schémas.

Quelles tensions d'alimentation sont possibles ?

L'appareil peut être alimenté en 230 V monophasé ou en 400 V triphasé avec ou sans neutre. Les schémas de raccordement sont fournis dans la notice.

Comment raccorder le boîtier de commande électronique ?

Respectez l'ordre des phases si plusieurs appareils sont en réseau. Chaque appareil doit avoir une alimentation séparée. Consultez la notice du boîtier pour les détails de fonctionnement.

Que faire en cas de déclenchement de la sécurité thermique ?

Vérifiez que les grilles d'entrée d'air ne sont pas obstruées. Nettoyez si nécessaire. Attendez 5 minutes puis appuyez sur le bouton rouge de réarmement. Si le défaut persiste, contactez un réparateur agréé.

Comment nettoyer l'appareil ?

Coupez l'alimentation électrique avant toute intervention. Nettoyez régulièrement la grille et les turbines de ventilation avec un chiffon doux ou un aspirateur.

Puis-je utiliser l'appareil sans commande ?

Oui, vous pouvez shunter la borne 'AUX' du bornier de la carte électronique avec la borne 'L' (phase) de l'alimentation.

Quelle est la garantie de l'appareil ?

La garantie est de 1 an contre les vices de fabrication, limitée au remplacement gratuit ou à la réparation en usine des pièces défectueuses. Les frais de démontage/remontage ne sont pas couverts.

Où trouver les références de l'appareil ?

Les caractéristiques sont indiquées sur l'étiquette signalétique collée sur la poutre centrale de l'appareil.

Quel est le poids de l'appareil ?

Le poids est de 30 kg.

Comment régler la hauteur de l'appareil ?

Utilisez les tiges filetées et les contre-écrous : vissez les chevilles à ressort, insérez la caisse, puis ajustez la hauteur et serrez le contre-écrou à l'extrémité de chaque cheville.

MODE D'EMPLOI TOPAIR 4 & AIRCOM 4 AIRELEC

Rideau d'air encastré

Puissance 4,5/9 KW

SOMMAIRE

1- CARACTÉRISTIQUES... Page 4 2- INSTALLATION... Page 4 3- RACCORDEMENT... Page 8 4- FONCTIONNEMENT... Page 10 5- SÉCURITÉ THERMIQUE... Page 11 6- ENTRETIEN... Page 12 7- IDENTIFICATION DE L'APPAREIL... Page 13

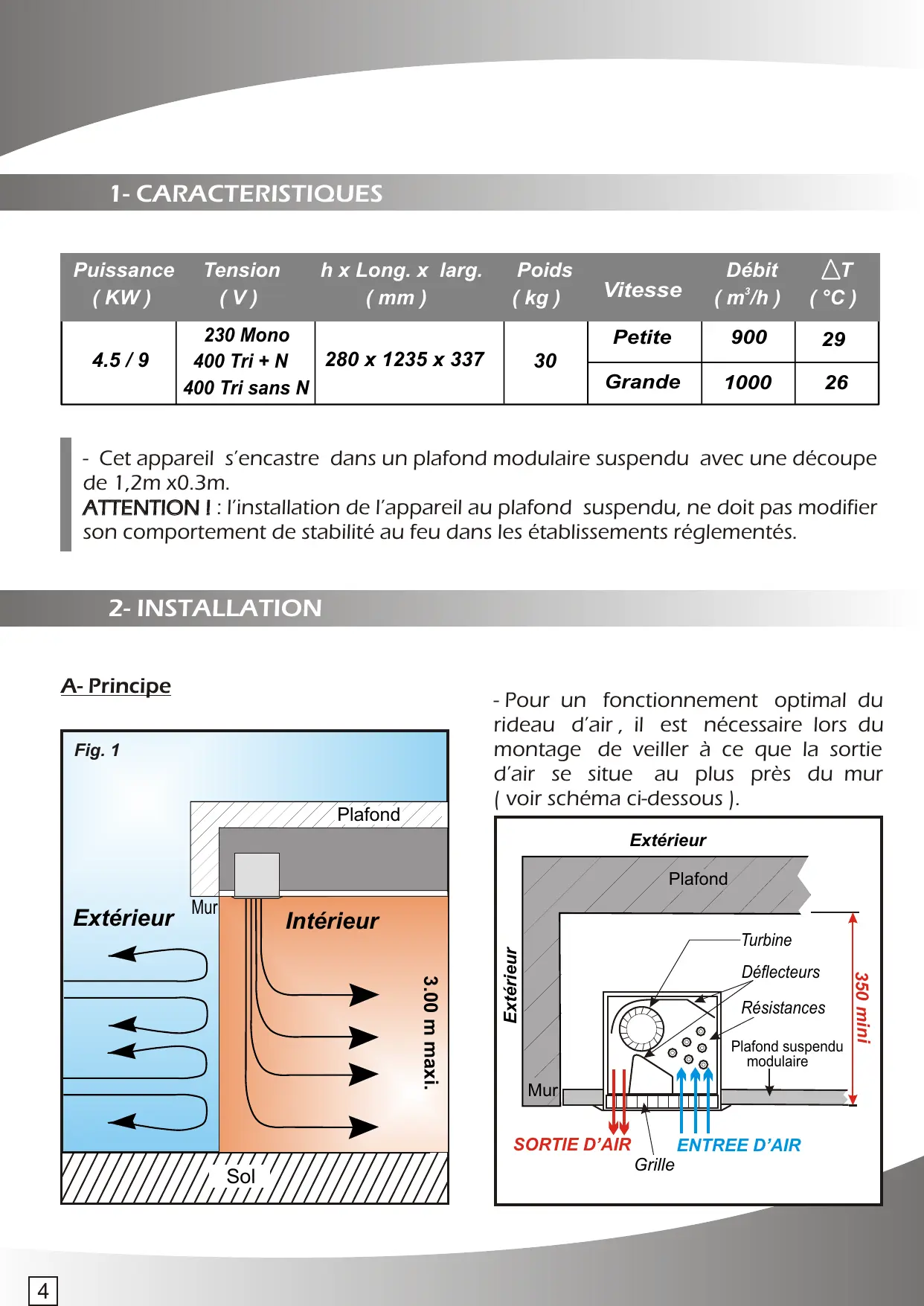

1- CARACTÉRISTIQUES

Puisance (KW)	Tension (V)	h x Long. x larg. (mm)	Poids (kg)	Vitesse	Débit (m3/h)	△T (°C)
4.5 / 9	230 Mono 400 Tri + N 400 Tri sans N	280 x 1235 x 337	30	Petite	900	29
				Grande	1000	26

• Cet appareil s'encastre dans un plafond modulaire suspendu avec une découpe de 1,2 m x 0,3 m.

ATTENTION : l'installation de l'appareil au plafond suspendu ne doit pas modifier son comportement de stabilité au feu dans les établissements réglementés.

2- INSTALLATION

A- Principe

• Pour un fonctionnement optimal du rideau d'air, il est nécessaire lors du montage de veiller à ce que la sortie d'air se situe au plus près du mur (voir schéma ci-dessous).

B- Dimensions

C- Livraison

• Cet appareil est livré avec des chevilles à ressort ainsi que des amortisseurs élastomère et des contre-écrous (voir figure ci-contre), à monter sur des tiges filetées Ø 6 mm (non livrées).

D- Montage

Retirer les 2 obturateurs après avoir ôté leurs vis de fixation.

Retirer les deux vis de fixation du bloc de ventilation.

Tirer le bloc de ventilation pour le dégager des glissières.

Retirer le bloc de ventilation.

Visser les chevilles à ressort sur les tiges filetées en orientant les pattes vers le haut.

Insérer la caisse sur les chevilles (conseil : fixer d'abord un premier côté ① avant de fixer le deuxième ②).

Régler la hauteur de l'appareil au niveau du faux-plafond et visser le contre-écrou à l'extrémité de chaque cheville.

Insérer le câble d'alimentation à travers le presse-étoupe fixé sur le dessus de l'appareil. Il est possible de déplacer le presse-étoupe sur le côté de l'appareil en cas de problème d'accessibilité ou de praticité.

Insérer le bloc de ventilation dans la caisse. ① Pousser vers le fond de la caisse jusqu'à la butée ②, puis monter le bloc de ventilation jusqu'à sa position horizontale ③.

Maintenir la position horizontale et glisser le bloc jusqu'à ce qu'il repose sur les glissières ④. Verrouiller le bloc de ventilation sur les glissières à l'aide de 2 vis.

Câbler l'appareil en suivant les schémas de raccordement.

Remonter les 2 obturateurs à l'aide de 4 vis (2 vis par obturateur).

Remonter la grille.

3- RACCORDEMENT

• L'installation des appareils doit être réalisée en conformité avec la norme NFC15-100, la section et la protection des conducteurs en rapport avec le tableau d'intensités ci-dessous :

Puissance appareil	Puissance	COURANT ABSORBE PAR PHASE
		230 Mono	400 V TRI
4,5 / 9 Kw	4,5 Kw	19.57 A	6.5 A
	9 Kw	39.13 A	13 A

• Les appareils sont livrés en Tri 400V + Neutre.
• Les fils d'alimentation secteur se raccordent sur les blocs de jonction réservés à cet effet en prenant soin de bien serrer les vis.
• Pour les changements de tension, se conformer à la figure ci-dessous :

4-FONCTIONNEMENT

ATTENTION : avant toute mise en route du système, il est impératif de finir le branchement de toute l'installation, afin que la reconnaissance du mode de commande soit bien réalisée.

RACCORDEMENT AVEC BOÎTIER DE COMMANDE ÉLECTRONIQUE :

IMPORTANT : Pour le raccordement d'appareils en réseau, chaque appareil doit avoir une alimentation séparée et il est nécessaire de respecter l'ordre des phases sur chaque appareil.

Fonctionnement avec boîtier de commande :

1-Touche Marche/Arrêt chauffage 2/3-Touches "-" et "+" 4- Écran de visualisation 5- Bouton de sélection de l'allure de fonctionnement

• Le boîtier de commande est équipé d'un afficheur qui permet de visualiser le niveau de la consigne sélectionnée, ainsi que

les différents modes de fonctionnement possibles.

• Il est composé d'une touche de Marche/Arrêt chauffage, de deux touches de réglages "+" et "-" et d'un bouton rotatif pour la sélection des allures de fonctionnement.
• Pour plus d'informations sur le fonctionnement du boîtier de commande, veuillez consulter la notice d'utilisation s'y référant.

RACCORDEMENT AVEC THERMOSTAT MÉCANIQUE :

ALIMENTATION APPAREILS

RACCORDEMENT SANS COMMANDES :

• Si vous souhaitez utiliser l'aérotherme sans commande (pas de thermostat, ni de boîtier électronique...), ajouter un shunt entre la borne "AUX" du bornier de la carte électronique (voir photo page 10) et la borne "L" (phase) du bornier d'alimentation de l'appareil.

5- SÉCURITÉ THERMIQUE

• Cet appareil est équipé d'une sécurité thermique à réarmement manuel. En cas de fonctionnement anormal, la sécurité thermique arrête le fonctionnement de l'appareil et le voyant rouge situé au niveau de la grille s'allume.
• Vérifiez que les grilles d'entrée d'air ne sont pas obstruées et nettoyez si besoin. Attendez 5 minutes environ avant de remettre en service en appuyant sur le bouton rouge de la sécurité.
• Si le défaut persiste, appelez un réparateur agréé.

6- ENTRETIEN

• Cet appareil de conception robuste ne nécessite pas d'entretien particulier, cependant, il faudra nettoyer régulièrement la grille de l'appareil ainsi que les turbines de ventilation.

IMPORTANT : Pour toute intervention sur les appareils, coupez obligatoirement le courant par l'intermédiaire du dispositif de coupure omnipolaire du tableau de commandes.

7- IDENTIFICATION DE VOTRE APPAREIL

• IMPORTANT : Les caractéristiques de l'appareil sont indiquées sur l'étiquette signalétique, collée sur la poutre centrale de l'appareil.

NOTES :

La garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 1 an contre tous vices de fabrication. Dès que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour chaque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL :

En cas d'accident survenant à quelque moment et pour quelque cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

CONTESTATION :

En cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

BON DE GARANTIE

APPAREIL :

RÉFÉRENCE :

SORTIE D'USINE :

PUISSANCE :

TENSION :

CONTRÔLE :

CACHET DU VENDEUR

Date de vente :

UTILISATEUR

Nom :

Adresse complète :
