SNT850HD USB - Décodeur TV SEDEA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TV TNT HD multimédia
Marque	SEDEA
Modèle	SNT850HD USB
Dimensions (L × H × P)	170 × 100 × 40 mm
Poids	Environ 0,5 kg
Alimentation électrique	230 V~50/60 Hz
Consommation en fonctionnement	≤ 4,5 W
Consommation en veille	≤ 0,8 W
Fonctions principales	Réception TNT HD, enregistrement sur USB, fonction Time Shift, lecteur multimédia (vidéo, audio, photos), guide des programmes
Connecteurs	HDMI, Péritel, Audio numérique RCA, USB (avant), entrée/sortie antenne
Résolution vidéo maximale	1920 × 1080 (Full HD)
Formats vidéo supportés	MPEG-2, MPEG-4, H.264
Formats audio supportés	AAC, AC3, PCM
Type de tuner	DVB-T, COFDM, bande 174-862 MHz
Port USB	USB 2.0 (compatible clé USB, disque dur externe)
Fonctionnalités de sécurité	Verrouillage parental par code, protection contre les surtensions (mise à la terre recommandée)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon humide, pas de liquide ni aérosol.
Pièces détachées et réparabilité	Non spécifié. Ne pas ouvrir ni réparer soi-même ; contacter un professionnel.
Informations générales	Télécommande incluse. Alimentation 5V pour antenne amplifiée. Mise à jour logicielle par USB.

FOIRE AUX QUESTIONS - SNT850HD USB SEDEA

Comment effectuer la première installation ?

Branchez le récepteur et allumez-le. Suivez l'écran de démarrage : choisissez le pays (France), la langue, le mode d'affichage (résolution et format écran), puis lancez la recherche automatique des chaînes. Une fois terminée, les chaînes sont triées automatiquement.

Comment enregistrer un programme sur USB ?

Connectez une clé USB ou un disque dur externe. Pendant la diffusion, appuyez sur la touche RECORD pour lancer un enregistrement instantané. Pour programmer un enregistrement, utilisez la touche TIMER et définissez la date, l'heure et la durée.

Comment utiliser la fonction Time Shift ?

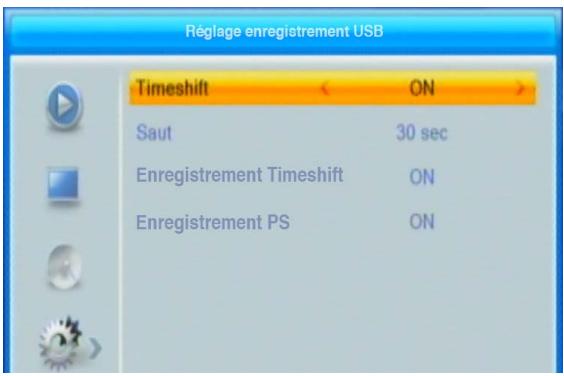

Activez le Time Shift dans le menu Réglages système (option Autres). Connectez un support USB. Pendant l'émission, appuyez sur PAUSE pour figer l'image. Utilisez les touches d'avance/retour rapide pour naviguer. Appuyez sur STOP pour revenir au direct.

Comment lire des fichiers multimédias depuis une clé USB ?

Appuyez sur la touche USB de la télécommande. Sélectionnez l'onglet Vidéo, Music ou Image. Naviguez avec les touches directionnelles et appuyez sur OK pour lancer la lecture. Vous pouvez trier, renommer, copier ou supprimer des fichiers.

Que faire si l'écran affiche 'Pas de signal' ?

Vérifiez les connexions du câble coaxial. Assurez-vous que l'antenne est correctement orientée. Si vous utilisez une antenne amplifiée, activez l'alimentation 5V dans le menu Réglages système (Autres). Redémarrez une recherche automatique.

Comment réinitialiser le décodeur aux réglages d'usine ?

Allez dans le menu OUTILS (touche MENU puis sélectionnez Outils). Choisissez 'Configuration d'usine', entrez le mot de passe (0000 par défaut) et confirmez. Tous les réglages et chaînes seront effacés.

Comment mettre à jour le logiciel ?

Téléchargez le fichier de mise à jour fourni par SEDEA sur une clé USB. Branchez la clé, allez dans le menu OUTILS > 'Mise à jour par USB' et suivez les instructions. Ne débranchez pas pendant l'opération.

Comment activer le contrôle parental ?

Dans le menu Réglages système, sélectionnez 'Contrôle parental'. Entrez le code usine 0000. Vous pouvez verrouiller le menu ou définir un âge limite (ex: 12, 16 ou 18 ans). Personnalisez le code si souhaité.

La télécommande ne répond plus, que faire ?

Vérifiez que les piles ne sont pas usées (remplacez-les par des piles neuves UM-4 R03 AAA). Dirigez la télécommande vers le capteur infrarouge du décodeur. Si le problème persiste, éloignez les obstacles ou contactez le SAV.

Quels types de fichiers vidéo sont pris en charge ?

Le décodeur lit les formats MPEG-2, MPEG-4 et H.264. Les conteneurs courants comme AVI, MKV ou MP4 sont compatibles, sous réserve que le codec vidéo soit l'un de ceux-ci.

MODE D'EMPLOI SNT850HD USB SEDEA

Notice d'utilisation

NS-100850-SNT850HD-1507-V2

Sommaire

Recommandations de sécurité 3

Contenu de la boîte 5

Commandes et connecteurs 6

Branchements 7a9

Télécommande 10 et 11

Première installation 12

Utilisation quotidienne 13 et 14

Connexion / Déconnexion USB 15

Enregistrement sur support USB 16

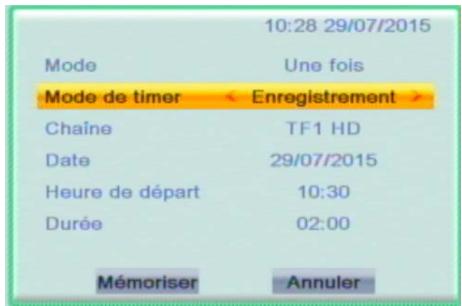

1 - Enregistrement instantané (manuel) 16 2 - Enregistrement programme (timer) 17 3 - Gestion des fichiers enregistrés 18 4 - Télécommande / Lecture des enregistrements 18

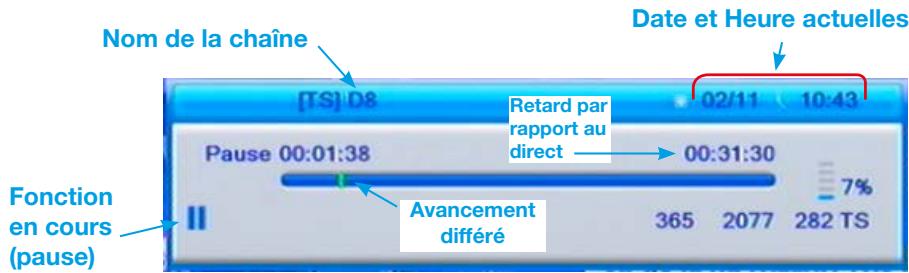

Fonction TIME SHIFT (direct différé) 19

1 - Notes sur le direct différé 19 2 - Utilisation du Time Shift 19

Visionnez vos films (vidéos) 20 à 21 Écoutez vos musiques (MP3...) 22 à 24 Visionnez vos photos / Jeux. 25 à 27

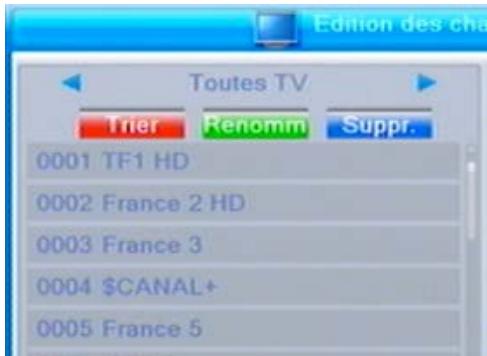

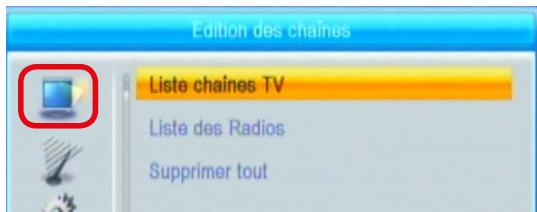

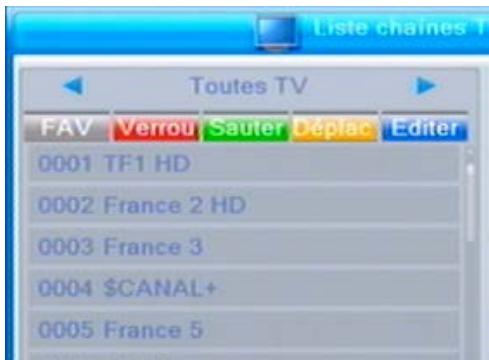

Menu : Éditions Chaînes 28

Menu : Installation 29

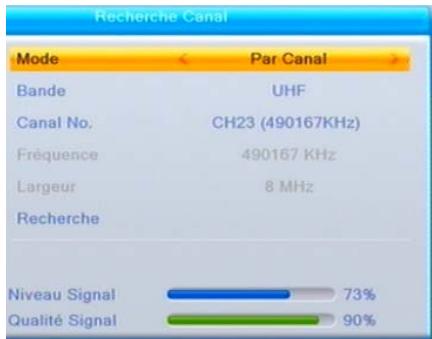

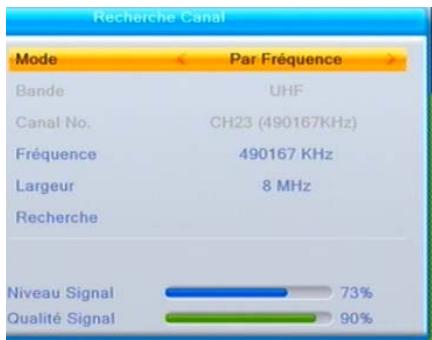

1 - Recherche Canal (manuelle) 29 2 - Recherche automatique 29

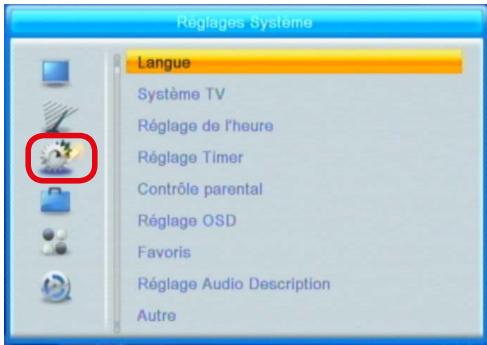

Menu : Réglages système 30

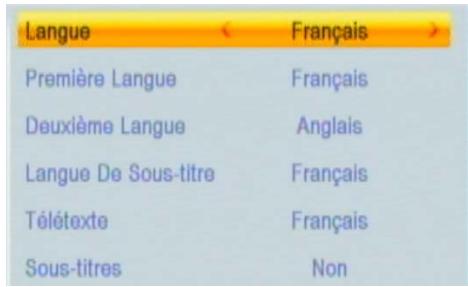

1 - Langue. 30 2 - Système TV 31 3 - Réglage affichage 31 4 - Réglage de l'heure 31 5 - Réglage Timer 32 6 - Contrôle parental 32 7 - Réglage OSD 32 8 - Favoris 33 9 - Info support USB 33 10 - Réglage enregistrement USB 33 11 - Autres (alim. antenne, Mise en veille auto...) 34

Menu : Outils (remise à zéro) 35

En cas de problèmes 37

Caractéristiques techniques 39

Recommandations de sécurité

Pour votre sécurité, prière de lire et d'appliquer toutes les règles de sécurité avant d'utiliser votre appareil.

Installation

Avertissement : Suivre attentivement toutes les indications données sur l'appareil et dans cette notice.

Eau et humidité : Ne pas utiliser, ni installer cet appareil près de l'eau pour éviter tout choc électrique, dommage corporel ou endommager le récepteur.

Ventilation: Les ouvertures du boîtier sont faites pour l'aération de l'appareil. Le récepteur ne doit pas fonctionner sur un lit, un fauteuil, une couverture, ou toute autre surface qui empêcherait une bonne ventilation.

Chaleur: Ne pas installer le récepteur près d'une source de chaleur tel un radiateur ou autre.

Support: Ne pas poser cet appareil sur une surface instable.

Entretien et utilisation

Protection du cordon secteur: Le cordon doit être placé de telle manière qu'il ne puisse être ni écrasé, ni abîmé.

Surcharge: Ne pas surcharger les prises de courant et prolongateurs, cela peut provoquer un incendie ou un choc électrique.

Entretien: Débrancher le récepteur de la prise de courant avant de le nettoyer. Ne pas utiliser de liquide ou d'aerosols. Un chiffon humide conviendra parfaitement.

Cas de non-utilisation : Débrancher le récepteur en cas d'orage. Débrancher le cordon en prenant la fiche, ne jamais tirer sur le cordon lui-même.

Mise à la terre : Parce qu'une antenne extérieure est reliée au récepteur, il faut assurer une protection contre les surtensions et les charges statiques par une mise à la terre.

Maintenance: Ne pas essayer de dépanner l'appareil vous-même, s'adresser uniquement à un personnel qualifié. Ouvrir ou démonter celui-ci peut provoquer des chocs électriques.

Recyclage: Dans le but de réduire au maximum l'élimination des déchets électriques et électroniques, ne pas jeter cet appareil en fin de vie avec les autres déchets municipaux non triés, mais dans un centre de recyclage.

Introduction générale

Nous vous remercions d'avoir acheté ce récepteur terrestre numérique multimédia et espérons que vous en serez totalement satisfait.

Cet appareil est un récepteur DVB-T (numérique terrestre). Ce mode de réception numérique vous permet d'obtenir une réception de très bonne qualité supprimant ainsi tous les défauts rencontrés avec l'analogique (écho, lignes dans l'image, parasites etc...).

Ce terminal vous permet également de réaliser une connexion vidéo de haute résolution grâce au connecteur HDMI. Vous pourrez ainsi accéder aux chaînes HD de la TNT !

Connecteur USB entrée / sortie

Votre nouveau récepteur numérique est doté d'un connecteur USB (entrée/sortie) vous donnant accès aux fonctions multimédia. Tout dispositif équipé d'une sortie USB pourra donc être connecté au récepteur (disque dur externe, clé USB...):

Associe à un disque dur externe ou une clé USB, il permet :

• D'enregistrer un programme en qualité numérique
• De contrôler le direct : à tout moment de faire une pause sur un programme ou de revenir sur une scène, puis de reprendre la lecture
• D'accéder simplement aux programmes enregistrés
• De regarder vos photos, d'écouter votre musique, de visionner vos films

Ce manuel vous aidera à apprendre les fonctions de base comme l'enregistrement, la lecture de fichiers externes (clé USB ou disque dur externe), la remise à zéro, la sélection des chaînes et encore beaucoup d'autres fonctions du récepteur.

La télécommande ergonomique est concise pour accéder facilement aux différents réglages ainsi qu'aux chaînes.

Ce récepteur est donc pour une utilisation pratique et vous pouvez rechercher ou mettre à jour les chaînes quand vous le désirez. Sachez que si vous avez fait une mauvaise manipulation, ce récepteur peut être ré-initialisé et reprendre des réglages d'usine qu'il avait lorsque vous l'avez déballé.

Regardez une chaîne et enregistrez en une autre …

Le récepteur TNT multimédia dispose également d'un tuner entrée / sortie vous permettant d'enregistrer une chaîne, et d'en regarder une autre (si vous disposez d'un téléviseur avec TNT intégrée)

Contenu

Dès l'ouverture de la boîte, vérifie le contenu de celle-ci :

Terminal Numérique

Télécommande

Manuel d'utilisation

Face avant :

1 - Capteur infrarouge (reçoit les signaux de la télécommande) 2 - Afficheur (heure en veille / numéro de chaîne en fonctionnement) 3 - Voyant veille (vert : allumé / rouge : récepteur en veille) 4 - Bouton ON/OFF : permettre l'appareil en marche ou en veille 5 - Boutons de changement de chaîne 6 - Connecteur USB (entrée/sortie)

Face arrirè :

1 - Entrée du signal terrestre 2 - Sortie du signal terrestre (pour un second téléviseur, un récepteur, un magnétoscope...) 3 - Sortie Audio numérique (RCA) 4 - Sortie HDMI 5 - Sortie Péritel (TV, enregistreur...)

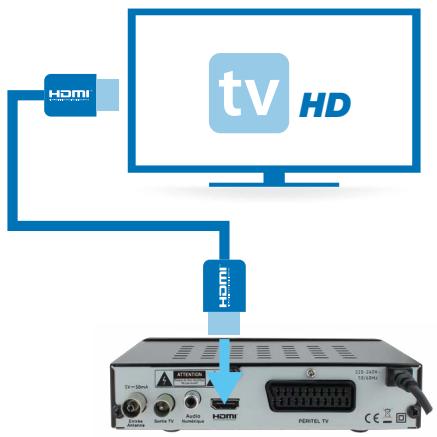

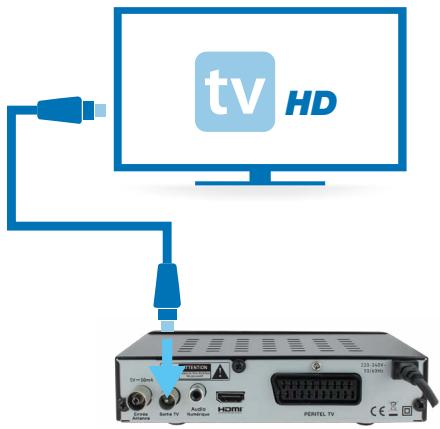

Raccordement TV HD - HDMI

Profitez de la qualité HD en reliant votre récepteur au téléviseur avec un cordon HDMI (mâle-mâle).

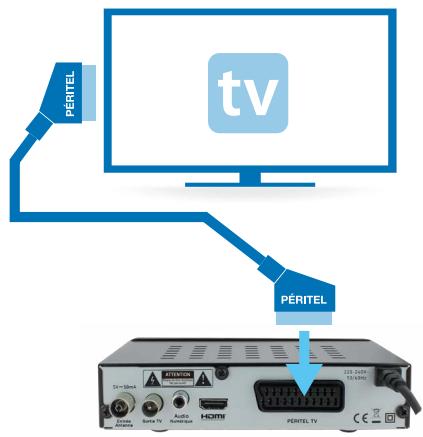

Raccordement TV - PÉRITEL

Reliez le récepteur à votre téléviseur à l'aide d'un cordon Péritel (mâle-mâle).

Si vous possédez un téléviseur avec TNT intégrée, il est possible de récupérer le signal d'antenne (SORTIE TV). Cette fonction vous permettra notamment d'enregistrer une chaîne avec le décodeur et d'en regarder une autre sur le téléviseur (utilisez un cordon coaxial mâle-mâle pour faire la connexion).

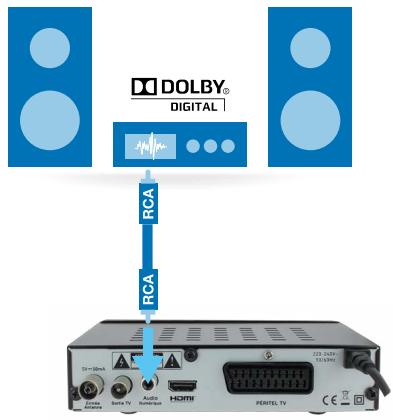

Raccordement audio

Profitez du son haute qualité du décodeur en reliant la sortie «Audio numérique» à votre amplificateur. Pour la connexion, utilisez un cable RCA (mâle-mâle)

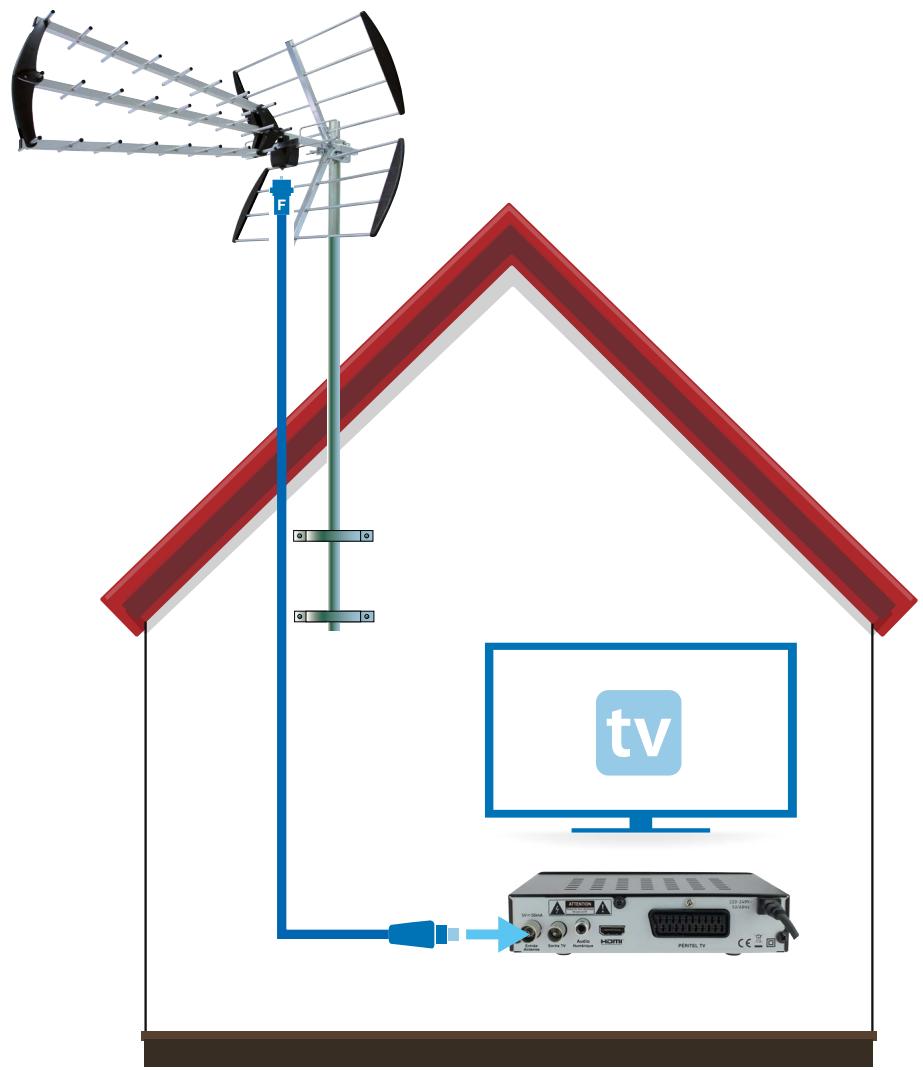

2) Branchement antenne extérieure

Branchez-vous le cordon coaxial (d'antenne) sur l'entrée coaxiale «Entrée Antenne» du récepteur.

Il est possible de récapituler le signal en sortie du tuner (sortie TV) pour enregistrer un programme et en regarder un en même temps (si vous disposez d'un téléviseur avec TNT intégrée)

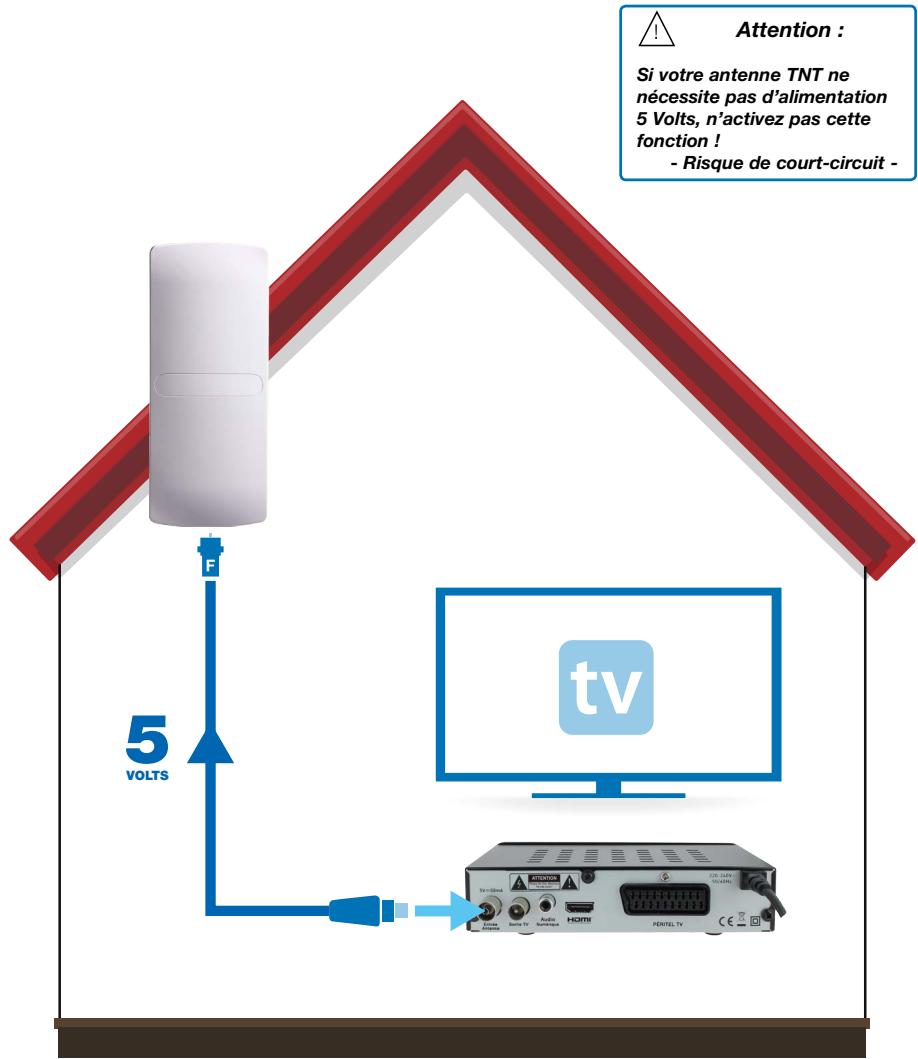

3) Branchement antenne TNT amplifiée

Dans le cas d'un branchement avec une antenne amplifiée special TNT n'étant pas reliée au secteur 230 V, il faut que le tuner alimente l'antenne en 5 Volts. Pour cela, sélectionnez "alim. antenne : ON" dans le menu : voir page 33.

(2 piles UM-4 R03 1,5V AAA)

Ne mélangez pas piles neuves et usagées. Si vous n'utilisez pas la télécommande pendant une longue durée, enlevez les piles.

Ne jetez pas les piles usagées avec vos déchets ménagers, mais dans les bacs de recyclage prévus à cet effet.

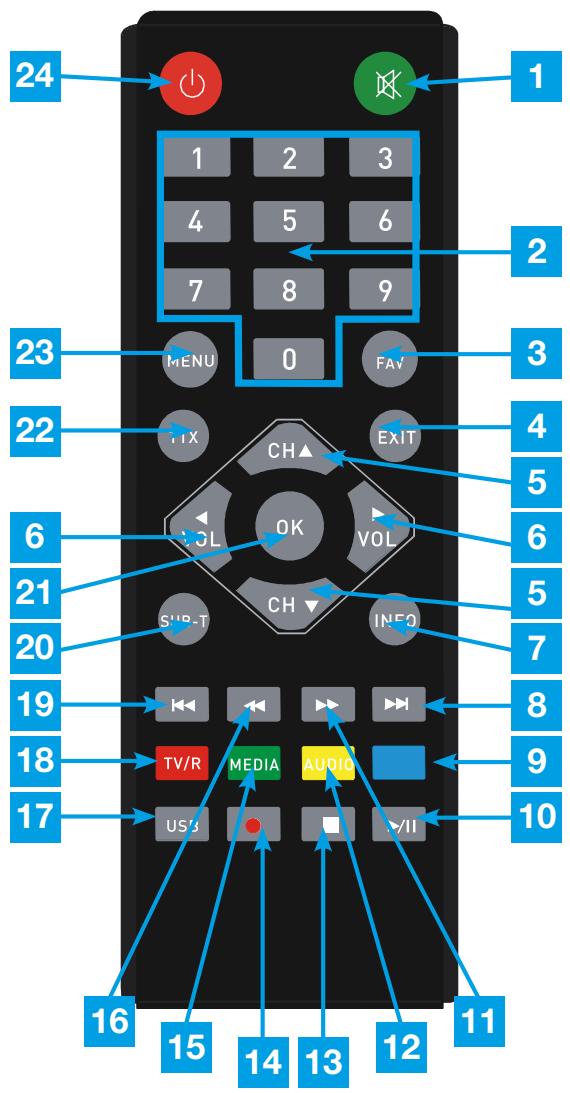

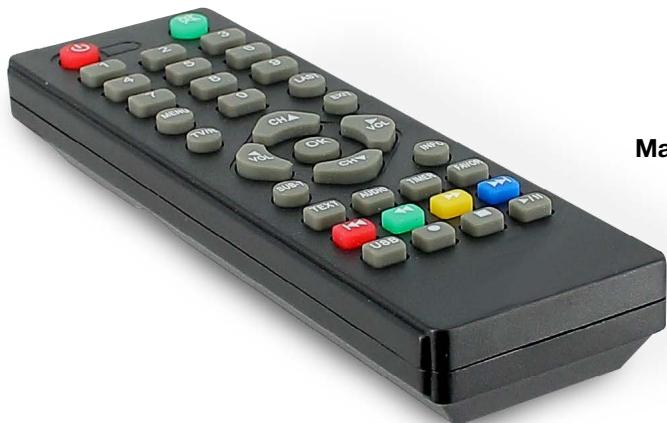

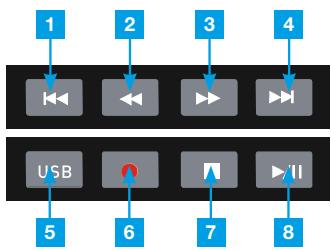

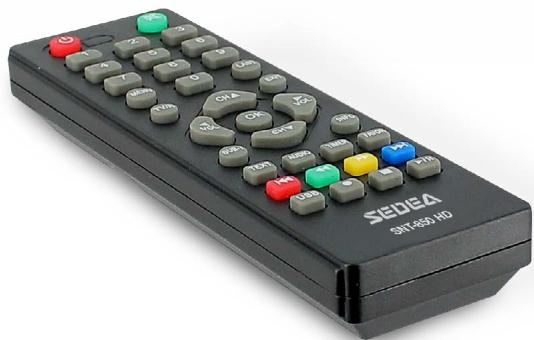

Télécommande

Coupé ou remet le son

2/ Touches numériques : touches 0 à 9

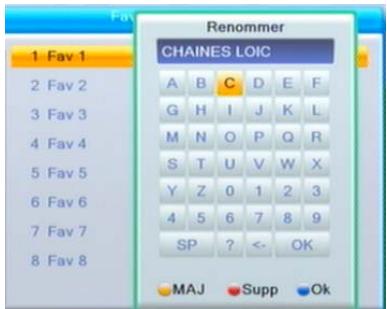

3/ FAV: Permet d'accéder à la liste des chaînes favorites.

4/ EXIT : Permet de sortir des menus

5/▲ et▼: Changement de chaîne et touches «haut/bas» dans les menus

6/ et▼: Réglage du volume et touches «gauche/droite» dans les menus

7/ INFO : Affiche les informations de la chaîne

8/▶Fichier suivant / Avance rapide (par pas de 30 secondes)

9/ Touche de fonction BLEUE

10/▶: Lecture / Pause

11/▶: Avance rapide

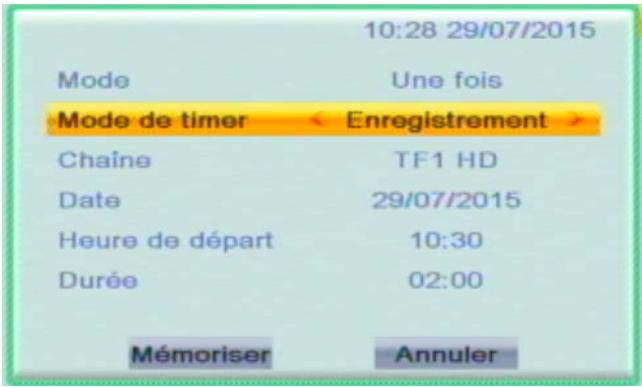

TIMER : Programmation

12/ AUDIO: permet de sélectionner les différentes porteuses AUDIO diffusées par la chaîne / Touche de fonction JAUNE

13/ STOP: stoppe la lecture ou l'enregistrement. Permet également de quitter le mode «Timeshift»

14/ ● : touche enregistrement

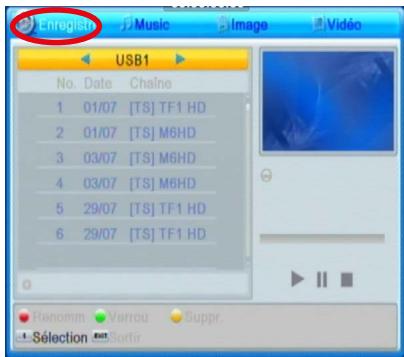

15/ Media : permet d'accéder aux enregistrements et aux contenus multimédia (films, vidéos, photos, musiques) d'un support USB connecté)

16/ Retour rapide

17/ USB : permet d'accéder aux contenus multimédia (films, vidéos, photos, musiques) d'un support USB connecté)

18/ - TV/R : Listes TV ou Radio / Touche de fonction ROUGE

19/1: Fichier précédent / Retour rapide (par pas de 30 secondes)

TEXT: Décodeur Télétexte

20/ SUB-T: sous-titres

21/OK: Permet de valider un paramètre / d'accéder à la liste de chaînes

22/TTX: Télétexte

23/ MENU : Quitte le mode normal pour aller dans le menu ou quitte le mode menu

24/MARCHE/ARRET: Met en fonction ou en voirle récepteur

Branchez le récepteur en vous aidant des schémas page 7 à 9.

Appuyez ensuite sur la touche "O" de la télécommande.

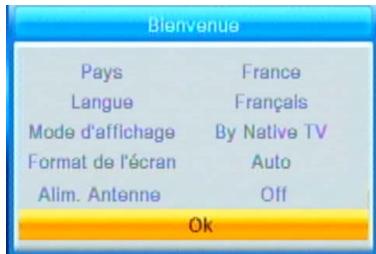

Le téléviseur affiche alors un écran de démarrage :

Utilisez les touches ▽ △ pour naviguer dans la page d'installation facile

Choix du pays (zone)

Utilisez les touches pour choisir le pays (par défaut, la France est sélectionnée)

Utilisez les touches pour choisir la langue des menus (Français par défaut)

Choix du mode d'affichage

Appuyez sur la touche OK puis sur les touches ▲ pour désir la Résolution (576p, 720...)

La résolution doit être en fonction de votre téléviseur :

• 480, 720, 1080 correspondent à la résolution (ex : 1080 (1920 x 1080 pixels) : Full HD)
• 24, 25, 30, 50, 60 correspondent à la fréquence d'image par seconde

Choix du format de l'écran

Utilisez les touches pour désigner le format (Automatique, 4:3 plein écran (PS), 4:3 boîte aux lettres (LB), 16:9 écran large)

Utilisez les touches pour activer (ON) ou désactiver (OFF) l'alimentation 5 volts. Cette fonction permet d'alimenter une antenne amplifiée directement par le cable coaxial (voir page 9). ATTENTION : avant d'activer cette fonction, assurez-vous que l'antenne soit compatible.

- Rechercher chaînes

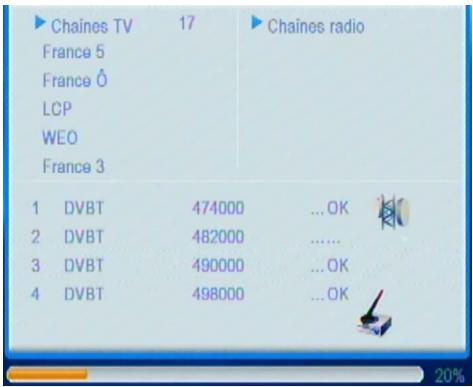

Sélectionnez OK pour lancer la recherche automatique

Une fois la recherche a achevée, le récepteur trie automatiquement les chaînes dans l'ordre, ménorise les réglages, appuyez sur OK pour sortir.

Utilisation quotidienne

Si toutefois le récepteur ne trouvait pas de chaîne durant la recherche automatique, vérifie l'installation et relancez la recherche automatique (voir page 29 : «recherche automatique»).

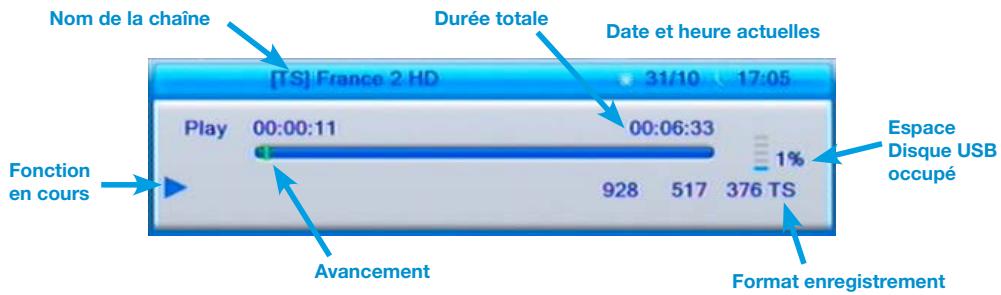

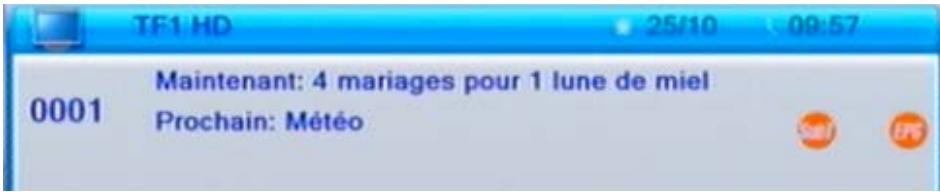

1) Barre d'info

La bannière de renseignements sur les programmes et les détails de service comme le nom du programme apparait en changeant de chaîne ou en appuyant une fois sur la touche INFO.

Cette barre d'info nous indique le nom du programme, la date, l'heure, le N° de chaîne, le nom des émissions en cours. Les pictogrammes nous indiquent également la présence de sous-titres (SubT), de télétexte (TTX)...

• Appuyez plusieurs fois sur la touche INFO pour obtenir des informations sur l'émission en cours ou suivante :
• Fréquence du transpondeur (canal)
• Bande passante
• PID
• Qualité du signal...

Cette dernière information peut vous aider à modifier l'orientation de votre antenne en cas de perturbation du signal.

2) Changement de chaîne

Voici les différentes possibilités pour changer de chaîne. Une fois l'appareil en main, vous désirez votre méthode favorite :

• Utilisez le clavier numérique pour choisir le numéro de chaîne (touches 0 à 9).
• Appuyez sur la touche ou CH+ pour avancer d'une chaîne
• Appuyez sur la touche ou CH- pour reculer d'une chaîne
• Appuyez sur OK pour afficher la liste des chaînes.

Utilisez les touches pour monter ou descendre dans la liste. Appuyez sur la touche OK pour sélectionner le programme.

3) Réglage du volume (VOL- / VOL+)

• Appuyez sur les touches ou sur les touches VOL-, VOL+ pour diminuer ou augmenter le volume
• Appuyez sur la touche (MUTE) pour couper le son
• Appuyez de nouveau sur cette touche ou sur les touches VOL-, VOL+ pour annuler la coupure.

Appuyez sur la touche AUDIO pour choisir la bande son :

• Utilisez les touches ∇ △ et OK pour sélectionner la bande son
• Utilisez les touches pour changer de mode (Stéréo, Gauche, Droite)

5) Activation sous-titres (SUB-T)

Utilisez les touches pour sélectionner la langue des sous-titres. Appuyez sur la touche OK pour valider les réglages et sortir du menu.

Insérez votre périphérique USB (clé USB, Lecteur MP3, Disque Dur externe...) dans le connecteur en façade.

Pour éviter des soucis de compatibilité et de vitesse, veillez à bien utiliser des dispositifs USB version 2.0

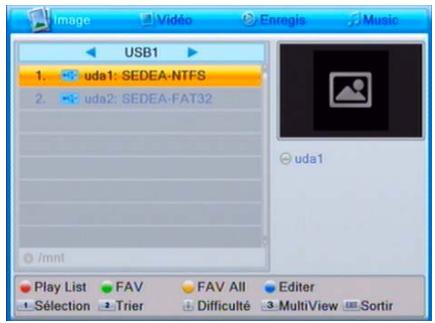

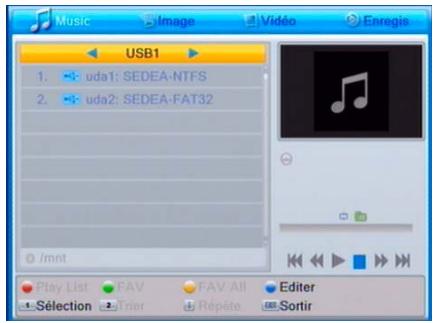

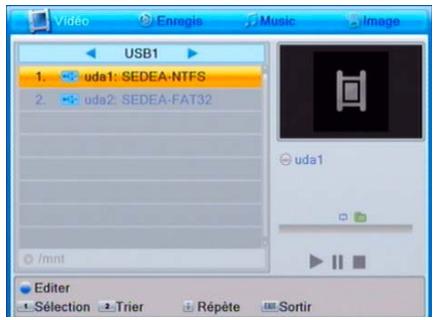

Une fois le dispositif USB branché, vous pouvez accéder à son contenu après un léger temps d'analyse.

Le connecteur USB vous permettra de connecter votre appareil à des supports externes et d'accéder simplement à leurs contenus (Photos, musiques, films,...).

Ce connecteur vous permettra également d'enregistrer vos programmes sur votre clé USB ou sur votre disque dur externe, de profiter de la fonction «Timeshift» vous permettant de mettre vos émissions sur «PAUSE», de faire un «RETOUR RAPIDE»... etc à tout moment.

Enfin, l'USB vous aidera à mettre à jour votre appareil simplement et rapidement à l'aide de votre clé USB ou de votre disque dur.

Lors de l'insertion d'un périphérique USB, un message s'affiche à l'écran après un temps d'analyse :

USB connecté

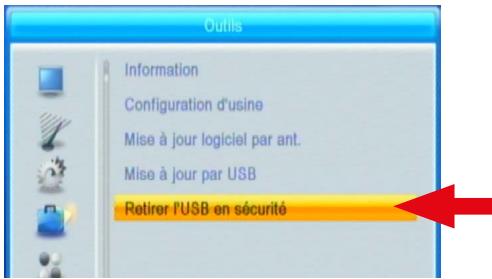

Pour déconnecter le périphérique USB sans l'endommager, appuyez sur la touche MENU de la télécommande puis utilisez les touches

▼▲ pour descendre sur «OUTILS» :

Appuyez sur la touche ▶ pour entrer dans le sous-menu puis sélectionnez l'onglet «Retirer l'USB en sécurité»

Appuyez sur OK pour confirmer. Un message s'affiche :

USB déconnecté

Vous pouvez maintenant déconnecter votre dispositif USB.

Grâce à votre nouveau récepteur doté d'un connecteur USB, enregistrez vos programmes TNT sur un dispositif de stockage USB, avec une qualité d'image et de son comparable à un DVD.

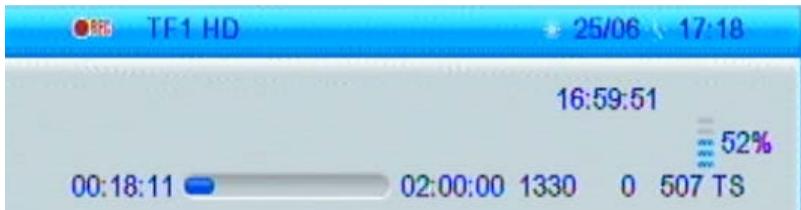

1) Enregistrement instantané (manuel)

Pour lancer un enregistrement manuel :

• Choisissez tout d'abord la chaîne que vous pouvez enregistrer.
• Appuyez sur la touche Enregistrer (RECORD) de la télécommande.

Par défaut, l'enregistrement lancé ne prendra fin que lorsque vous appuyez sur la touche STOP ou quand l'espace sera insuffisant sur votre dispositif de stockage.

Appuyez de nouveau sur la touche pour faire apparaître la barre d'info. Celle-ci indique alors le nom de la chaîne enregistrée (TF1HD dans notre exemple), l'heure actuelle (17h00), la date (25/06), la durée enregistrée (00mn18s), la durée d'enregistrement (2h00) et la valeur (en pourcentage) de l'espace disque occupé (52%).

Appuyez de nouveau sur la touche RECORD (Enregistrer) pour changer la durée de l'enregistrement (par défaut : 2h00) puis utilisez les touches ▶ et les touches numériques pour faire votre choix.

Pour changer de chaîne pendant l'enregistrement, utilisez les touches ▼ ou les touches CH- CH+ pour changer de chaîne ou appuyez sur la touche OK pour afficher la liste.

Remarque : lors d'un enregistrement, seules les chaînes du même transpondeur seront accessibles.

Pour arrêter l'enregistrement, pressez la touche STOP : Un message s'affiche : sélectionner « OUI » et appuyez sur la touche OK pour confirmer l'arrêt.

2) Enregistrement programme (timer)

Pour programmer un enregistrement, appuyez sur la touche TIMER de la télécommande :

Sélectionnez un emplacement vide «NON» avec les touches ▼▲ puis appuyez sur la touche OK de la télécommande.

• Mode : Utilisez les touches « ▷ pour faire votre choix (Non - Une fois - Journalier - Hebdomadaire - Mensuel)
• Mode de timer : Utilisez les touches «▶ pour faire votre choix (Voir - Enregistrement)

Voir : Timer permettant juste le rappel de la chaîne décision à l'horaire voulu.

Enregistrement : enregistrement de la chaîne à l'horaire et pendant la durée voulu.

-Voir: utilisez les touches pour choisir la chaîne à enregistrer - Date : entrez la date à l'aide des touches « » et des touches numériques (0 à 9) - Heure de départ : entrez l'heure de début à l'aide des touches et des touches numériques (0 à 9) - Durée : entrez la durée à l'aide des touches et des touches numériques (0 à 9)

Sélectionnez «Mémoriser» et appuyez sur la touche OK pour valider le timer.

Le récapitulatif du timer est alors affiché à l'écran. Vous pouvez créer de nouvelles programmes, modifier une programmation existante ou encore en supprimer en sélectionnant «Non» à la ligne «Mode».

Une fois EnregistrTF1 HD

26:06 02:00

Utilisez la touche EXIT pour sortir du menu.

3) Gestion des fichiers enregistrés

Pour obtenir l'aperçu des émissions enregistrées sur votre clé USB ou votre disque dur externe, appuyez sur la touche USB de la télécommande.

• Appuyez tout d'abord sur la touche numérique 1 de votre télécommande pour accéder à l'onglet «Enregistrements» situé en haut de l'écran :
• Utilisez les touches pour sélectionner le f lire, verrouiller ou effacer.
• Appuyez sur la touche OK pour lancer la lecture
• Appuyez sur la touche verte pour verrouiller.
• Appuyez sur la touche jaune pour supprimer un fichier
• Appuyez sur la touche rouge pour renommer un fichier

4) Télécommande / lecture des enregistrements

1 - Retour rapide par pas de 30 s 2 - Retour rapide (vitesse x2 à x24) 3 - Avance rapide (vitesse x2 à x24) 4 - Avance rapide par pas de 30 s 5 - Permet d'accéder au réseau des enregistrements 6 - Enregistrement 7 - Stoppe la lecture 8 - Lecture / Pause

Pour sélectionner les différentes vitesses en avance rapide, appuyez successivement sur les touches correspondantes.

1) Notes sur le direct différé (TIMESHIFT)

La fonction «Timeshift» permet de regarder une émission en différé par rapport à sa diffusion. Vous ne perdrez plus le fil de l'histoire lorsque vous téléphone sonne ou lorsque vous devez vous absenter. Vous pouvez désormais regarder vos émissions en direct et les contrôler comme vous le feriez avec un lecteur DVD.

Le principe est le suivant : dès qu'un périphérique USB (clé ou disque dur externe) est connecté au récepteur et que vous avez sélectionné une chaîne, celui-ci enregistre l'image et le son dans l'espace mémoire dédié au timeshift. Cet enregistrement va continuer jusqu'à ce que vous changiez de chaîne ou jusqu'à l'extinction de l'appareil. À partir de ce moment, vous pouvez donc mettre l'émission en pause, faire un retour rapide etc... et ainsi profiter de la lecture en différé.

Activation de la fonction Timeshift (dans le menu) : voir page 33

2) Utilisation

Connectez une clé USB ou un disque dur externe au récepteur. Choisissez une chaîne. À partir de cet instant, les informations sont stockées sur le dispositif USB.

Appuyez sur une touche multimédia «PAUSE», le bandeau suivant s'affiche :

Dans cet exemple, on peut constater que la fonction pause a été activée 1mn38 après la sélection de la chaîne. Le retard par rapport au direct est de 31mn30. On peut maintenant relancer tout simplement la Lecture pour profiter de la fin de l'émission, il est également possible d'utiliser les fonctions «Avance ou Retour rapide» (pratiques pour éviter les pages publicitaires). On peut également revenir au direct en appuyant sur la

touche «STOP».

1 - Retour rapide par pas de 30 s 2 - Retour rapide (vitesse x2 à x24) 3 - Avance rapide (vitesse x2 à x24) 4 - Avance rapide par pas de 30 s 5 - Retour au direct 6 - Arrêt sur image (Pause) / Lecture

Accédez au MENU multimédia en appuyant sur la TOUCHE «USB» :

• Appuyez sur la touche «1» du clavier numérique de la télécommande pour sélectionner l'onglet «Videot» en haut de l'écran :

• Utilisez les touches pour déplacer la partition voulue (si le disque est partitionné). Puis appuyez sur la touche OK pour afficher le contenu de votre dispositif de stockage.

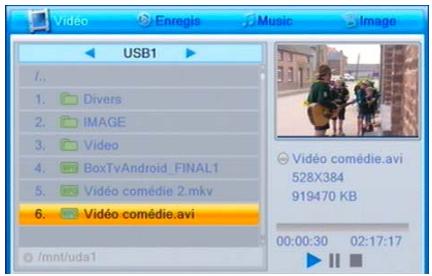

1) Aperçu et lecture de vidéos :

• Si vos fichiers vidéos se trouvent dans un dossier, accédez à celui-ci en utilisant les touches ▼ et en appuyant sur la touche OK (touche EXIT pour revenir au dossier précédent)
• Sélectionnez le fichier que vous souhaitez lire à l'aide des touches ▼ ▲
• Appuyez sur les touches Lecture, Pause ou Stop pour afficher un aperçu de la vidéo.
• Appuyez sur la touche OK pour lancer la lecture de la vente en plein écran.

2) Tri des fichiers vidéos :

• Appuyez sur la touche «2» du clavier numérique pour trier la liste des vidéos : par nom, par durée, par taille.

3) Activation du mode «répétition» :

• Appuyez sur la touche INFO pour activer et sélectionner le mode de répétition :

Répetition du fichier vidéo en cours

Répétition du dossier complet

4) Édition des fichiers :

• Appuyez sur la touche de fonction bleue de la télécommande pour éditer un fichier :

Renomme

Copie

Suppr.

+Dossier

• Appuyez sur la touche de fonction ROUGE pour renommer un fichier :

Utilisez les touches :

pour déplacer le curseur, la touche rouge pour activer les majuscules, la touche verte pour supprimer un caractère. Pour désirer les caractères, appuyez plusieurs fois sur les touches de clavier numérique (exempie : «C» = appuyez 3 fois sur la touche 2).

• Appuyez sur la touche de fonction VERTE pour copier un fichier :

Utilisez les touches▼ ▲ et OK pour désigner l'emplacement de destination puis pressez de nouveau la touche verte pour copier le fichier :

Un message de confirmation s'affiche, sélectionnez « OUI » pour valider.

• Appuyez sur la touche de fonction JAUNE pour supprimer un fichier :

Vidéo comédie. avi

Une petite croix apparait à côté du fichier que l'on souhaite effacer, une fois les fichiers voulus cochés, appuyez sur la touche EXIT :

Sélectionnez «OUI» pour confirmer la suppression des éléments cochés.

• Appuyez sur la touche de fonction BLEUE pour créer un dossier :

Utilisez les touches :

pour déplacer le curseur, la touche rouge pour activer les majuscules, la touche verte pour supprimer un caractère. Pour désirer les caractères, appuyez plusieurs fois sur les touches de clavier numérique (exemple : «C» = appuyez 3 fois sur la touche 2).

Accédez au MENU multimédia en appuyant sur la TOUCHE «USB» :

• Appuyez sur la touche «1» du clavier numérique de la télécommande pour sélectionner l'onglet «Music» en haut de l'écran :

• Utilisez les touches pour déplacer la partition voulue (si le disque est partitionné). Puis appuyez sur la touche OK pour afficher le contenu de votre dispositif de stockage.

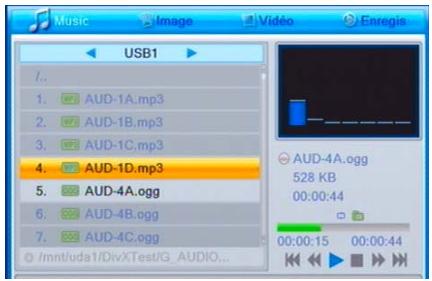

1) Lecture de musiques :

• Si vos fichiers musicaux se trouvent dans un dossier, accédez à celui-ci en utilisant les touches ▼ et en appuyant sur la touche OK (touche EXIT pour revenir au dossier précédent)
• Sélectionnez le fichier que vous souhaitez lire à l'aide des touches
• Appuyez sur les touches Lecture, Pause ou Stop... pour gérer la lecture.
• Vous pouvez également appuyer sur la touche OK pour lancer la lecture.

2) Tri des fichiers musicaux :

• Appuyez sur la touche «2» du clavier numérique pour trier la liste des musiques : par nom, par durée, par taille...

3) Activation du mode «répétition» :

• Appuyez sur la touche INFO pour activer et sélectionner le mode de répétition :

Répétition du fichier vidéo en cours Répétition du dossier complet

Répartition de tous les dossiers

4) Édition des fichiers :

• Appuyez sur la touche de fonction bleue de la télécommande pour éditer un fichier :

Écoutez vos musiques

Renomme

Copie

Suppr.

+Dossier

Sortir

• Appuyez sur la touche de fonction ROUGE pour renommer un fichier :

Utilisez les touches :

pour déplacer le curseur, la touche rouge pour activer les majuscules, la touche verte pour supprimer un caractère. Pour désirer les caractères, appuyez plusieurs fois sur les touches de clavier numérique (exempie : «C» = appuyez 3 fois sur la touche 2).

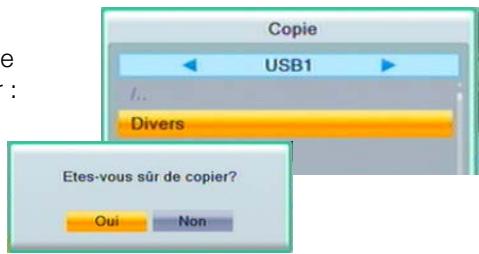

• Appuyez sur la touche de fonction VERTE pour copier un fichier :

Utilisez les touches▼ ▲ et OK pour désigner l'emplacement de destination puis pressez de nouveau la touche verte pour copier le fichier :

Un message de confirmation s'affiche, sélectionnez « OUI » pour valider.

• Appuyez sur la touche de fonction JAUNE pour supprimer un fichier :

AUD-4A. ogg

Une petite croix apparait à côté du fichier que l'on souhaite effacer, une fois les fichiers voulus cochés, appuyez sur la touche EXIT :

Sélectionnez «OUI» pour confirmer la suppression des éléments cochés.

• Appuyez sur la touche de fonction BLEUE pour créer un dossier :

Utilisez les touches :

pour déplacer le curseur, la touche rouge pour activer les majuscules, la touche verte pour supprimer un caractère. Pour désirer les caractères, appuyez plusieurs fois sur les touches de clavier numérique (exemple : «C» = appuyez 3 fois sur la touche 2).

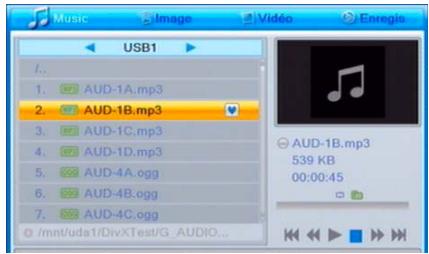

5) Création d'une playlist :

• Sélectionnez le fichier que vous souhaitez ajouter à la playlist à l'aide des touches ▼▲.
• Appuyez sur la touche de fonction verte pour ajouter un titre :

• Appuyez sur la touche de fonction jaune pour ajouter tous les titres du dossier à la playlist.
• Appuyez sur la touche de fonction rouge pour afficher la playlist :
• Il est possible de sauvegarder cette playlist sur votre dispositif de stockage (clé USB, disque dur)

La demande de sauvegarde sera faite lorsque vous quitterez le menu USB.

Appuyez sur la touche EXIT pour sortir de ce menu.

Accédez au MENU multimédia en appuyant sur la TOUCHE «USB» :

• Appuyez sur la touche «1» du clavier numérique de la télécommande pour sélectionner l'onglet «Image» en haut de l'écran :

• Utilisez les touches pour déplacer la partition voulue (si le disque est partitionné). Puis appuyez sur la touche OK pour afficher le contenu de votre dispositif de stockage.

1) Affichage photo :

• Si vos fichiers se trouvent dans un dossier, accédez à celui-ci en utilisant les touches

et en appuyant sur la touche OK (touche EXIT pour revenir au dossier précédent)

• Sélectionnez le fichier que vous souhaitez ouvrir à l'aide des touches
• Appuyez sur les touches OK pour afficher la photo en plein écran.

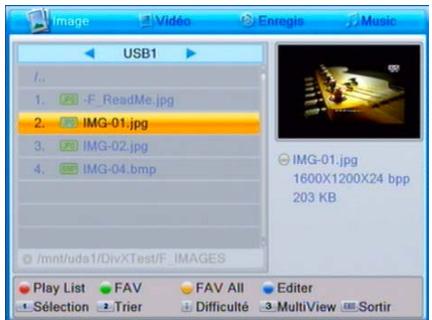

2) Tri des fichiers :

• Appuyez sur la touche «2» du clavier numérique pour trier la liste des photos : par nom, par dates, par taille...

3) Réglages diaporama :

• Appuyez sur la touche INFO pour accéder aux réglages de diaporama :
• Utilisez les touches pour régler la durée de transition entre les photos et pour activer / désactiver la répétition du diaporama.

4) Édition des fichiers :

• Appuyez sur la touche de fonction bleue de la télécommande pour éditer un fichier :

Renomme

Copie

Suppr.

+Dossier

Sortir

• Appuyez sur la touche de fonction ROUGE pour renommer un fichier :

Utilisez les touches :

pour déplacer le curseur, la touche rouge pour activer les majuscules, la touche verte pour supprimer un caractère. Pour désirer les caractères, appuyez plusieurs fois sur les touches de clavier numérique (exempie : «C» = appuyez 3 fois sur la touche 2).

• Appuyez sur la touche de fonction VERTE pour copier un fichier :

Utilisez les touches▼ ▲ et OK pour désigner l'emplacement de destination puis pressez de nouveau la touche verte pour copier le fichier :

Un message de confirmation s'affiche, sélectionnez « OUI » pour valider.

• Appuyez sur la touche de fonction JAUNE pour supprimer un fichier :

AUD-4A. ogg

Une petite croix apparait à côté du fichier que l'on souhaite effacer, une fois les fichiers voulus cochés, appuyez sur la touche EXIT :

Sélectionnez «OUI» pour confirmer la suppression des éléments cochés.

• Appuyez sur la touche de fonction BLEUE pour créer un dossier :

Utilisez les touches :

pour déplacer le curseur, la touche rouge pour activer les majuscules, la touche verte pour supprimer un caractère. Pour désirer les caractères, appuyez plusieurs fois sur les touches de clavier numérique (exemple : «C» = appuyez 3 fois sur la touche 2).

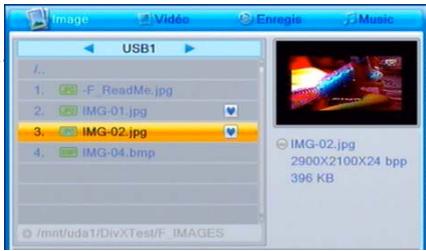

5) Création d'une liste d'images favorites :

• Sélectionnez le fichier que vous souhaitez ajouter à la liste favorite à l'aide des touches
• Appuyez sur la touche de fonction verte pour ajouter un fichier :

• Appuyez sur la touche de fonction jaune pour ajouter tous les titres du dossier à la liste favorites.

• Appuyez sur la touche de fonction rouge pour afficher la liste des images :
• Il est possible de sauvegarder cette Liste sur votre dispositif de stockage (clé USB, disque dur)

La demande de sauvegarde sera faite lorsque vous quitterez le menu USB.

Appuyez sur la touche EXIT pour sortir de ce menu.

Accédez au menu «ÉDITION CHÂINES» en appuyant sur la touche MENU :

• Liste des chaînes TV
• Liste des Stations Radio
• Supprimer tout (suppression de toutes les chaînes)

Édition des chaînes TV

• Utilisez les touches pour sélectionner une chaîne
• Appuyez sur la touche ROUGE pour verrouiller une chaine
• Appuyez sur la touche VERTE pour «passer» une chaine (cette chaine sera évitée au zapping...)
• Appuyez sur la touche JAUNE pour déplacer une chaine
• Appuyez sur la touche BLEUE pour opérer une chaine

Appuyez sur la touche FAV pour associer une chaîne à une liste favorites :

8 listes favorites sont disponibles, cette fonction permet donc de classer les chaînes en fonction de leur thème. En fonctionnement normal, il suffira de presser la touche FAV pour accéder rapidement à l'une de ces listes.

Une fois les modifications terminées, presse la touche EXIT pour sortir et enregistrer.

Fonction éditer

• Appuyez sur la touche ROUGE pour trier les chaînes (Par nom, Gratuités/codées, Verrouillées...)
• Appuyez sur la touche VERTE pour renommer une chaîne
• Appuyez sur la touche JAUNE pour supprimer une chaîne

Le fonctionnement du menu gestion des radios est identique.

Accédez au MENU «installation» en appuyant sur la touche MENU :

• Recherche Canal : Lancez une recherche sur un canal ou une fréquence.
• Recherche automatique : Lancez une recherche rapide
• Classement LCN : Activez / Désactivez l'ordre logique des chaînes

1) Par canal

• Utilisez les touches pour désirer le mode
• Choisissez la bande de recherche (VHF ou UHF)
• Utilisez les touches pour sélectionner le N° de Canal.

Les niveaux de qualité et de signal s'affichent, cela permet de vérifier que le signal est correct sur le canal choisi.

• Descendez à la ligne RECHERCHE et appuyez sur OK

2) Par fréquence

• Utilisez les touches pour désir le mode
• Utilisez les touches et les touches numériques pour entrer la fréquence
• Utilisez les touches pour désir la bande (7 MHz, 8 MHz...)
• Descendez à la ligne RECHERCHE et appuyez sur OK

2) Recherche automatique

• Choisissez tout d'abord si vous voulez mémoriser ou non les chaînes codées.
• Descendez sur RECHERCHE et appuyez sur OK

La recherche s'effectue donc sur l'ensemble des canaux comme lors de la première installation (voir page 13)

Accédez au MENU «réglatges systéme» en appuyant sur la touche MENU :

Langue : paramètres de langues

Système TV : paramètres image

Réglage de l'heure

Réglage du Timer : programmation

Contrôle parental

Réglage OSD : paramètres menu

Autre : Alim. antenne, mise en veille auto...

• Langue : Utilisez les touches « ▷ » pourCHOISIR la langue du menu
• Première langue : Utilisez les touches pourCHOISIR la langue Audio préférée
• Deuxième langue : Utilisez les touches pourCHOISIR la langue Audio secondaire
• Langue de sous-titre : Utilisez les touches pour choisir la langue des sous-titres
• Télétexte : Utilisez les touches « pour désigner la langue du télétexte
• Sous-titres : Utilisez les touches « ▷ pour activer / désactiver les sous-titres

2) Système TV

• Résolution Vidéo : Utilisez les touches « » pour désigner la résolution vidéo (en fonction de votre téléviseur) 576i, 576p, 720p, 1080i

Rés. Source : La résolution s'adapte à l'émission regardée.

Rés. TV : La résolution s'adapte aux capacités de votre téléviseur.

720p : 1280 x 720 pixels (balayage progressif) correspond à un téléviseur HD Ready

1080i: 1920 x 1080 pixels (balayage entrelacé) correspond à un téléviseur Full HD

• Format de l'écran : Sélectionnez le format en fonction de votre téléviseur : Automatique, 4:3 plein écran (PS), 4:3 boîte auxlettres (LB), 16:9 écran large
• Sortie vidéo : Sélectionnez la sortie vidéo utilisée HDMI (Scart cvbs + HDMI) ou Péritel (SCART RVB)
• Sortie Audio Numérique : Sélectionnez le mode audio (LPCM, BS).

Choisissez ce mode en fonction de votre amplificateur (LPCM : décodage par le récepteur, BS : (Bitstream) décodage par l'amplificateur)

3) Réglage de l'heure

• Pays : Utilisez les touches « ▷ » pour CHOISIR LA ZONE (pays)
• GMT: Utilisez les touches pour régler le mode GMT (heure normalisée de Greenwich) : Par région (réglage automatique en fonction du pays choisi), Manuel (réglage manuel du décalage GMT), Non (GMT OFF)
• Décalage GMT: Utilisez les touches pour régler le décalage horaire (en France: +1 l'hiver et +2 l'été)

Il est possible de régler l'heure et la date manuellement lorsque la fonction GMT est désactivée (GMT : Non)

4) Réglage timer

• Sélectionnez tout d'abord un timer (8 sont disponibles «NON») et appuyez sur la touche OK
• Mode : Utilisez les touches « ▷ » pour faire votre choix (off - Une fois - Journalier - hebdomadaire - mensuel)
• Mode de timer : Utilisez les touches « ▷ pour choisir la fonction ( Voir : mise en route sur une chaîne - Enregistrement : enregistrement sur support USB)
• Chaîne : Utilisez les touches « ▷ pour choisir la chaîne
• Date : entrez la date à l'aide des touches ◆ ◆ et des touches numériques (0 à 9)
• Heure de départ : entrez l'heure de début à l'aide des touches ◆ ◆ et des touches numériques (0 à 9).

Menu : réglages système

• Durée : entrez la durée à l'aide des touches et des touches numériques (0 à 9)

Sélectionnez « MÉMORISER » et appuyez sur la touche OK pour valider le timer. (voir page 17) permet de programmer une mise en route ou un enregistrement sur support USB

Tapez le code usine (0000) ou votre code personnel pour entrer dans ce menu

• Verrouillage menu : Utilisez les touches

pour activer / désactiver le verrouillage des menus - Verrouillage âge : Utilisez les touches pour activer et régler le verrouillage des chaînes (en fonction de l'âge : 10, 12,...18 ans) Ce verrouillage sera

opérationnel en fonction des informations envoyées par les chaînes TV.

• Nouveau code : Utilisez les touches numériques pour entrer un nouveau mot de passe (pour personneliser votre code)
• Confirmer code : Utilisez les touches numériques pour confirmer ce code

7) Réglage OSD

• Affichage OSD : Utilisez les touches ▶ pour choisir la durée d'affichage de la barre d'info (1 à 10 secondes)
• Transparency OSD : Utilisez les touches «▶ pour régler le niveau de transparence des menus (10 à 50%)

8) Favoris

Utilisez les touches ▲,▼ pour désigner la liste favorite que vous souhaitez renommer et appuyez sur la touche OK

• Utilisez les touches ▲ pour éditer le nom de la liste
• Utilisez la touche JAUNE pour accéder aux lettres minuscules / majuscules
• Utilisez la touche ROUGE pour effacer
• Appuyez sur la touche BLEUE pour. Valider

9) Réglage audio description

Appuyez sur OK pour accéder à ce menu. Cette fonction permet d'activer ou de désactiver la fonction Audio Description permettant aux personnes malvoyantes de profiter d'une description vocale des images diffusées. Remarque : cette fonction sera active uniquement sur les chaînes et émissions diffusant ces informations.

• AD service : Utilisez les touches

pour activer / désactiver l'audio description - AD par défaut : Utilisez les touches pour activer / désactiver l'audio

description par défaut (cela aura pour effet d'activer l'aide vocale dès que l'émission diffusée le permettra.)

• AD Volume Offset : Utilisez les touches « ▷ » pour ajuster le volume des descriptions vocales par rapport au son habituel de l'émission (réglage de - 3 à + 3)

10) Autres

• Alimentation antenne : utilisez les touches «▶» e amplifiée (voir page 9).
• Type de chaîne : utilisez les touches

pour sélectionner le type de chaîne

que vous souhaitez retenir lors d'une recherche automatique (Tout, GratiSités, codées).

• Buzzer : utilisez les touches pour activer ou désactiver le buzzer. Ce dernier permet d'émettre un signal sonore vous permettant de régler votre ANTENNE lorsque vous étes dans le menu de recherche (voir page 29)
• Veille auto. : utilisez les touches «▶ pour activer et régler la durée avant la mise en veille automatique (Non : désactivée / Oui : mise en veille après 3 heures*)

*Ce mode permet de mettre en veille l'appareil après 3 heures de fonctionnement sans utilisation (économie d'énergie)

Accédez au MENU «OUTILS» en appuyant sur la touche MENU :

• Informations
• Configuration d'usine
• Mise à jour par USB
• Retirez le support USB en sécurité

Appuyez sur la touche OK pour entrer dans le sous-menu, puis utilisez les touches et OK pour sélectionner l'une des options ci-dessus.

Information

Configuration d'usine

Mise à jour logiciel par USB.

Mise à jour par USB

Retirer l'USB en sécurité

1) Informations

Permet d'afficher les informations du récepteur (version logicielle etc...)

2) Configuration d'usine

Cette fonction permet de réinitialiser l'appareil. Appuyez sur la touche OK puis entrez le mot de passe. Sélectionnez «OUI» pour continuer.

Tous les réglages seront réinitialisés et les chaînes effacées. Continuer ou non ?

Oui

Non

3) Mise à jour par USB

Cette fonction permet de mettre à jour l'appareil par USB. (Le software qui sera chargé dans l'appareil devra être adapté et fourni exclusivement par le fournisseur du produit).

4) Retirer le support USB en toute sécurité

Appuyez sur OK, un message de confirmation s'affiche...

Vous pouvez maintenant débrancher votre clé USB ou votre disque dur externe en toute sécurité.

Accédez au menu «MULTIMÉDIA» en appuyant sur la touche MENU :

• Multimédia
• Informations sur le stockage - Réglages PVR

Appuyez sur la touche OK pour entrer dans le sous-menu puis utilisez les touches ▲ et ▼ pour sélectionner l'une des options ci-dessus.

1) Multimédia

Permet d'accéder au menu Multimédia (relecture des enregistrements, de vos films ou vidéos ou encore de vos photos et musiques (voir pages 18 à 27)

2) Informations sur le stockage

Appuyez sur OK pour accéder à ce menu. Cette fonction permet de vérifier toutes les informations relatives à votre dispositif USB (Taille, espace disponible...).

• Utilisez les touches pour sélectionner une partition (si votre disque USB est partitionné).

• Appuyez sur la touche de fonction bleue de la télécommande pour accéder aux réglages d'allocation de la mémoire :

Utilisez les touches pour désirer le type :

• Record (enregistrement)
• Timeshift (contrôle du direct)
• Record + Timeshift

La taille de stockage du direct différé est calculée en fonction de l'espace disque restant. Une fois cet espace rempli, le récepteur écrase les données précédentes.

3) Réglages PVR

• Timeshift : utilisez les touches « ▶ » pour activer / désactiver le direct différé (Timeshift) : OFF / PAUSE / AUTO

OFF: Direct différé désactivé

PAUSE: Activation du direct différé en appuyant sur la touche PAUSE.

AUTO : Activation automatique du direct différé. Dès qu'un support USB est connecté au récepteur. Dans ce mode, vous pouvez donc revenir en arrêt, faire pause, etc quand vous le désirez. Remarque : l'enregistrement revient à zéro dès que l'on change de chaine.

• Enregistrement TimeShift : Utilisez les touches « ▷ » pour activer / désactiver cette fonction. Celle-ci permet d'enregistrer le différé lorsqu'on lance un enregistrement pendant celui-ci.
• Enregistrement PS : Utilisez les touches pour désire

Ces formats correspondent à des transporteurs de flux MPEG (vidéo), le PS étant utilisé pour être stocké sur des disques durs...

L'écran affiche "PAS de SIGNAL

1 - La chaîne regardée a disparu ou a changé de fréquence. 2 - Vérifiez les connexions du câble coaxial. 3 - L'antenne hertzienne n'est plus orientée correctement, il faut refaire un réglage de l'antenne. 4 - Un élément de l'installation (amplificateur...) est défectueux. 5 - L'alimentation 5 Volts n'est pas activée (cas d'une installation avec ANTENNE amplifiée spécial TNT (voir page 9))

Les menus apparaissent mais pas d'image (écran noir) ou un message "codée" apparait

La chaîne est codée

Le message "surcharge alimentation tuner" apparait

1 - Désactivez l'alimentation d'antenne 5 volts. 2 - Vérifiez les connexions du câble coaxial.

Un menu demande le code secret

1 - Le code usine est 0000. Si ce code a été modifié, taper le nouveau code. (en cas de perte de ce code, se rendre à la page 33 pour connaître le code universel).

La télécommande ne fonctionne pas

1 - Les piles sont usées (remplacer les piles et jeter les piles usagées dans un bac de recyclage prévu à cet effet). 2 - La télécommande n'est pas dirigée vers le récepteur.

Pas de son

1 - Le cordon HDMI est mal connecté ou défectueux. 2 - Le volume est baissé. 3 - Le "Mute" (coupure de son) est activé. 4 - Le mode «audio numérique» est activé.

Pixelisation (petits carrés dans l'image)

1 - Le signal est trop faible, l'antenne n'est pas correctement orientée ou l'amplificateur a besoin d'un amplificateur.

2 - Le câble utilisé n'est pas blindé. 3 - Le connecteur coaxial est mal installé ou de mauvaise qualité.

Le téléviseur ne detecte pas l'entrée HDMI

1- Le cordon HDMI est mal connecté ou défectueux

Problème d'enregistrement

1 - Vérifier que vous clé USB ou votre disque dur externe soit bien connecté, si celui-ci n'est pas reconnu, vérifier son bon fonctionnement sur un ordinateur (le formater sur un ordinateur) 2 - Vérifier que le dispositif USB n'est pas plein.

TUNER numérique

Démodulation

Bande de fréquence

Modulation

Largeur de bande

Tensions

Impédance d'entrée

COFDM

174 - 862 MHz

QPSK, 16QAM, 64QAM

6,7,8MHz

75 Ohms

Température

Température de Fonctionnement

Température de Stockage

5^ C à 40^ C

-20°C à 65°C

Alimentation

Gamme de Tensions

Consommation en fonctionnement

Consommation en veille

230 V~50/60 Hz

≤ 4,5W

≤ 0,8W

AUDIO / VIDEO

Décodeur video

Décodeur audio

Formats écran

Résolution vidéo

MPEG-2 MP@HL, AVC/H.264 HP@L4.1, MPEG4 ASP Supporté.

AAC/AC3/PCM

4:3 / 16:9 / Auto

1920 x 1080

Connecteurs

HDMI

Péritel

RCA

Tuner

Sortie vidéo, audio G/D

Sortie vidéo, audio G/D

Sortie audio numérique

Entrée/Sortie coaxiale 9,52mm

170 × 100 × 40 mm

TEL:[phone]
