TVT 100 - Décodeur TV numérique VISIOSAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TV numérique TNT
Marque	VISIOSAT
Modèle	TVT 100
Dimensions (L x l x H)	150 mm x 20 mm x 70 mm
Poids	0,1 kg
Alimentation	100-240 V AC, 5 V DC 1,5 A (adaptateur secteur fourni)
Consommation électrique	15 W maximum
Connecteurs	HDMI, Péritel (SCART), USB 2.0, Sortie audio numérique coaxiale S/PDIF, Entrée antenne (IEC femelle), Sortie antenne loop out (IEC mâle)
Résolutions vidéo supportées	576i, 576p, 720p, 1080i, 1080p
Formats d'image	4:3, 16:9, Letterbox, Pan & Scan
Normes diffusion	DVB-T, MPEG-4 (H.264), MPEG-2
Fonctions principales	Réception TNT HD et SD, Guide électronique des programmes (EPG), Enregistrement sur clé USB (PVR), Liste de favoris, Contrôle parental, Sous-titres, Télétexte, Audio multilingue, Mise à jour firmware via USB
Formats de lecture USB	TS, TRP, DAT, MPG, MPEG, AVI, MKV, MOV, MP4, VOB, 3PG, MP3, WMA, ACC, BMP, JPG, PNG
Mémoire	4 Mo Flash, 128 Mo SDRAM
Plage de fréquences	174-230 MHz (VHF), 474-868 MHz (UHF)
Température de fonctionnement	0 à 50 °C
Accessoires inclus	Télécommande infrarouge, 2 piles AAA, manuel d'utilisation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir le capot ; éviter l'exposition aux liquides et à la chaleur ; ne pas surcharger la prise ; ventilation minimale 5 cm autour de l'appareil
Pays de fabrication	République Populaire de Chine (importé par MAEC)

FOIRE AUX QUESTIONS - TVT 100 VISIOSAT

Comment effectuer la recherche automatique des chaînes ?

Appuyez sur MENU, sélectionnez Installation puis Recherche automatique. Le décodeur recherchera et mémorisera toutes les chaînes reçues. Vous pouvez aussi lancer la recherche automatique lors de la première utilisation en appuyant sur OK.

Comment ajouter une chaîne à la liste favorite ?

Appuyez sur MENU, sélectionnez Editer programme. Choisissez la chaîne souhaitée avec ▲/▼, puis appuyez sur la touche FAV. Sélectionnez la catégorie de favorite et validez. Pour terminer, appuyez sur EXIT et confirmez la sauvegarde.

Comment enregistrer un programme TV sur clé USB ?

Insérez une clé USB formatée en FAT32. Pendant le visionnage, appuyez sur la touche RECORD de la télécommande. La durée par défaut est de 3 heures ; pour la modifier, appuyez à nouveau sur RECORD et saisissez la durée souhaitée avec les touches numériques.

Comment régler le contrôle parental ?

Allez dans Menu > Système > Contrôle parental. Saisissez le code par défaut 000000. Vous pouvez verrouiller l'accès aux chaînes par âge (-10, -12, -16, -18) ou bloquer l'accès aux menus.

Mon décodeur affiche 'No signal', que faire ?

Vérifiez la connexion du câble d'antenne à l'entrée ANT. IN. Assurez-vous que l'antenne est correctement orientée. Si le problème persiste, relancez une recherche de chaînes via le menu Installation.

Comment lire des fichiers multimédia depuis une clé USB ?

Branchez la clé USB sur le port USB du décodeur. Appuyez sur MENU, sélectionnez USB puis Multimédia. Choisissez Musique, Photo ou Film pour naviguer parmi vos fichiers.

Comment mettre à jour le logiciel du décodeur ?

Téléchargez le firmware officiel sur une clé USB (format FAT32). Copiez le fichier à la racine de la clé. Branchez la clé sur le décodeur, allez dans Menu > Système > Mise à jour du logiciel et suivez les instructions.

Quelle est la signification des voyants et que faire si l'écran reste noir ?

Si l'appareil est sous tension mais aucun affichage, vérifiez la connexion HDMI ou péritel et que la TV est sur le bon canal d'entrée. Assurez-vous que la prise secteur est bien branchée et qu'il n'y a pas de coupure de courant.

Comment utiliser la fonction Timeshift ?

Appuyez sur la touche PAUSE pour geler l'image. Le décodeur enregistre temporairement le programme en cours sur la clé USB (si insérée). Appuyez à nouveau sur PAUSE pour reprendre la lecture. Les touches de défilement rapide (◀/▶) permettent de revenir en arrière ou d'avancer.

Le son est absent ou distordu, que vérifier ?

Appuyez sur la touche MUTE pour vérifier que le son n'est pas coupé. Utilisez la touche AUDIO pour sélectionner la piste audio correcte (stéréo, mono, etc.). Vérifiez également le câble HDMI ou les connexions audio.

MODE D'EMPLOI TVT 100 VISIOSAT

Consignes de sécurité

Le récepteur ne doit être utilisé que branché à une prise 220-240V VAC 50Hz, à l'intérieur dans un endroit sec et aéré.

La prise secteur sert de dispositif de sectionnement de l'alimentation 230V, même si l'appareil est éteint.

La fiche d'alimentation doit être aisément accessible.

N'ouvrez jamais le capot de votre récepteur ! Il y a risque de choc électrique.

Toute intervention éventuelle doit être effectuée par un personnel qualifié.

SURCHARGE

Ne surchargez pas une prise murale, une rallonge électrique ou un adaptateur, ceci pourrait provoquer un incendie ou une décharge électrique.

Assurez-vous que la source d'alimentation (prise) est facilement accessible.

LIQUIDES

Ce récepteur ne doit pas être exposé aux gouttes ou projections de liquide; aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur le récepteur.

NETTOYAGE

Débranchez le récepteur de l'alimentation principale avant le nettoyage. N'utilisez aucun solvant pour nettoyer l'adaptateur, utilisez uniquement un chiffon doux et sec.

VENTILATION

Les fentes en haut du récepteur ne doivent pas être recouvertes afin de permettre une bonne circulation d'air dans l'appareil.

Laissez un espace minimal de 5cm autour de l'appareil afin de garantir une ventilation suffisante.

Veillez à ce que la ventilation ne soit pas entravée par des éléments recouvrant les ouvertures de ventilation (journaux, nappes, rideaux, etc.).

Ne posez pas le récepteur sur des meubles mous ou des tapis.

N'exposez pas l'appareil à la lumière directe du soleil et ne le placez pas près d'un chauffage.

N'empilez pas d'appareils électroniques sur le récepteur.

Ne posez pas de sources de flamme nue (bougies allumées, par exemple) sur l'appareil.

ACCESSOIRES

N'utilisez aucun accessoire non recommandé; cela pourrait être une source de danger ou endommager le récepteur.

BRANCHEMENT SUR LA TV

Débranchez l'appareil de l'alimentation principale avant de brancher ou de débrancher le câble TV.

LE NON-RESPECT DE CETTE CONSIGNE POURRAIT ENDOMMAGER LA TV.

EMPLACEMENT

Placez le récepteur à l'intérieur pour ne pas l'exposer à la foudre, à la

pluie ou au soleil.

N'utilisez l'appareil que dans des climats modérés (pas dans des climats tropicaux).

MANIPULATION DES PILES

Les piles peuvent contenir des produits toxiques dangereux pour l'environnement. Eliminez donc immédiatement les batteries conformément à la réglementation légale en vigueur. Ne jetez jamais les piles dans les ordures ménagères normales.

Introduction

Ce manuel vous aidera à apprendre les fonctions de base comme l'installation, la sélection des chaînes et les nombreuses autres fonctions de l'appareil. Toutes les fonctions peuvent être commandées à l'aide de la télécommande

La télécommande est conçue pour accéder facilement à toutes les fonctions tout de suite et pour une tenue en main confortable. Elle est programmée pour commander toutes les fonctions et regarder facilement les programmes TV via votre adaptateur.

AVERTISSEMENT

L'utilisation d'un logiciel non officiel peut causer toutes sortes de problèmes. L'utilisation de versions de logiciel autres le logiciel officiel des vendeurs ou distributeurs annulera la garantie du fabricant. Nous vous conseillons d'utiliser uniquement le logiciel officiel fourni par les vendeurs ou les distributeurs.

Principales caractéristiques

• Sortie Multimédia haute définition (HDMI)
• Sortie composante YUV (Y/Pb/Pr)
• Sortie composite CVBS
• Definitions vidéo: 576i/ 576p/720p/1080i
  • Télécommande infrarouge complète
• Tuner à passage "loop-through"
  • Liste des Tv et radio favorites
• Formats d'image 4:3 et 16:9
• Sous-titres
  • 8 programmes d'enregistrement
  • Démodulation COFDM

• HD LCN et LCN

• Compatible avec les standards de diffusion HD et SD

• Sortie audio numérique optique: S/PDIF
• USB2.0 Host pour la lecture des fichiers vidéo et MP3, images JPEG et mise à jour Software
• Recherche des chaînes automatique et manuelle
  • Sélection de bande: 7MHz & 8MHz
  • Quality audio CD (stéréo)
  • EPG: Guide électronique des programmes
• Indicateurs niveau de signal et qualité
• Verrous parentaux
  • Mise à jour part prise USB
  • Compatible DVBT et MPEG-4(H.264)
  • Décodage dolby digital +

Sommaire

Consignes de sécurité....3

Introduction 5

Principales caractéristiques....6

Sommaire....7

Introduction 8

Face avant / face arrière....9

Télécommande 10

Branchements sur l'adaptateur TNT 13

Raccordement au Téléviseur.... 13

Sortie antenne (Loop Out)....13

Mise en service 14

1ère utilisation.... 14

Utilisation....15

Manipulation de base.... 15

Choisir une chaîne 15

Réglage du volume 16

Optenir des informations sur la chaîne.... 17

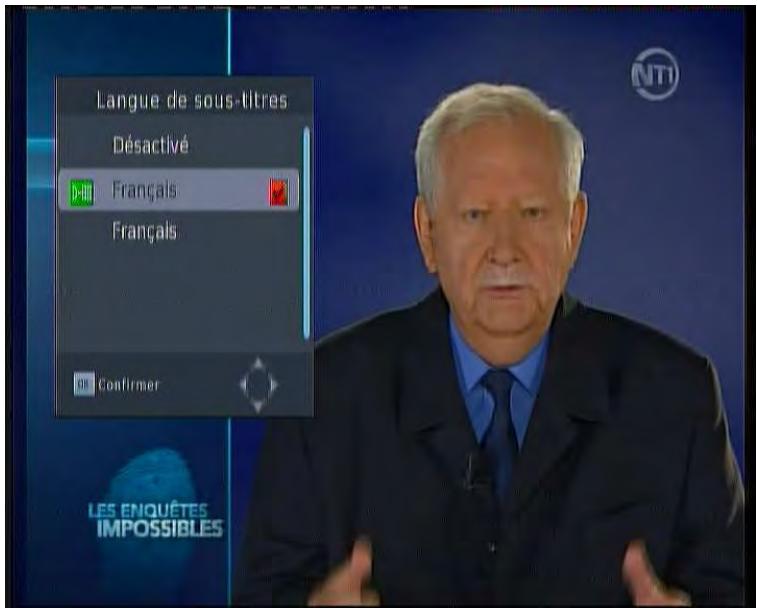

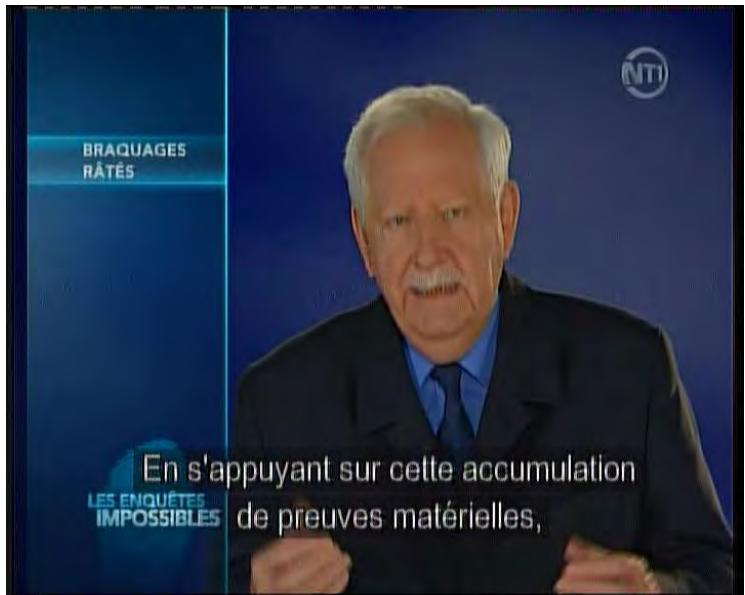

Sous-fitres (SUB) 17

Arrêt sur image 18

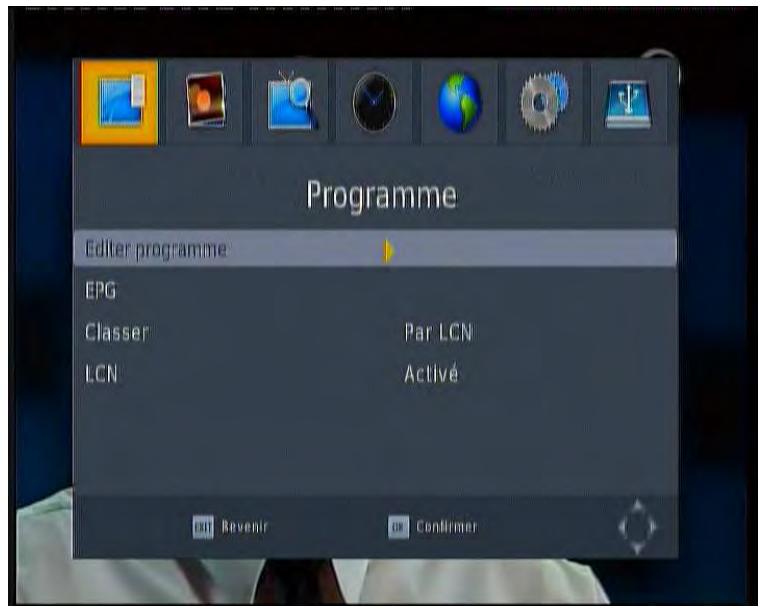

Edition des programmes.... 18

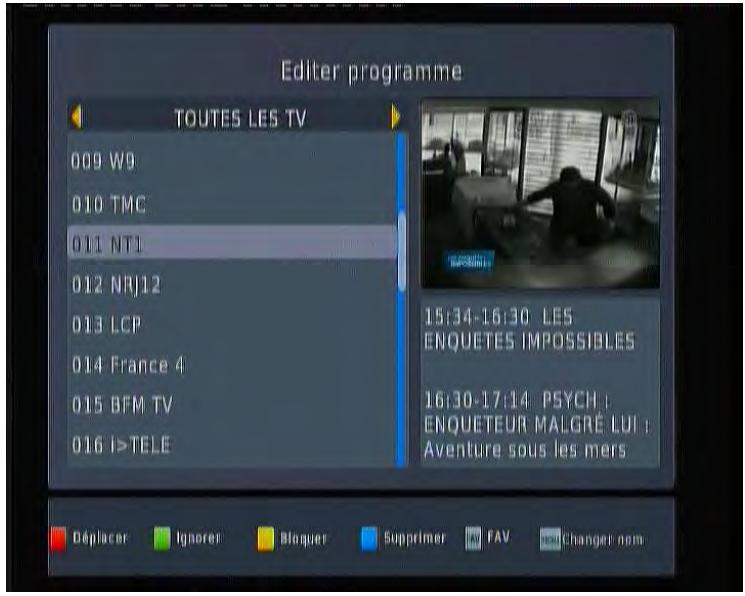

Ajout d'une chaîne dans la liste favorite.... 19

Afficher une chaîne favorite.... 19

Organiser les chaînes.... 20

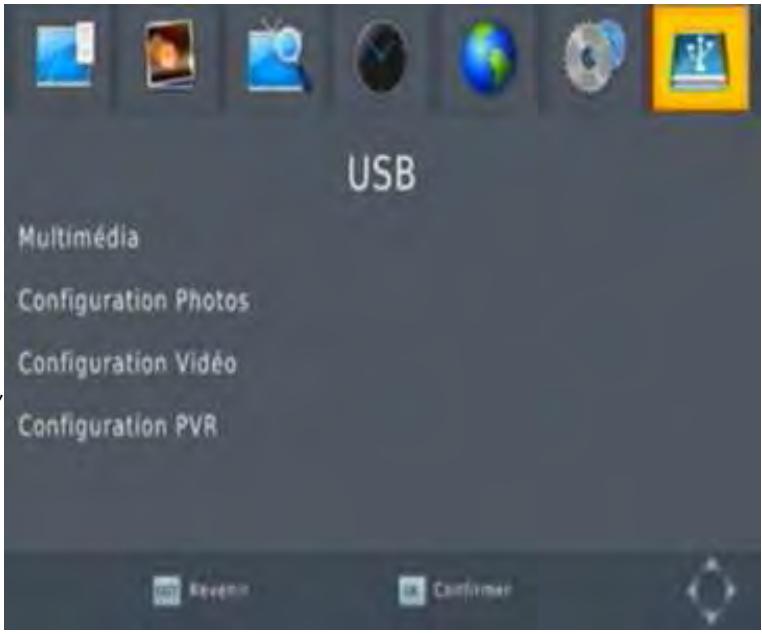

USB....20

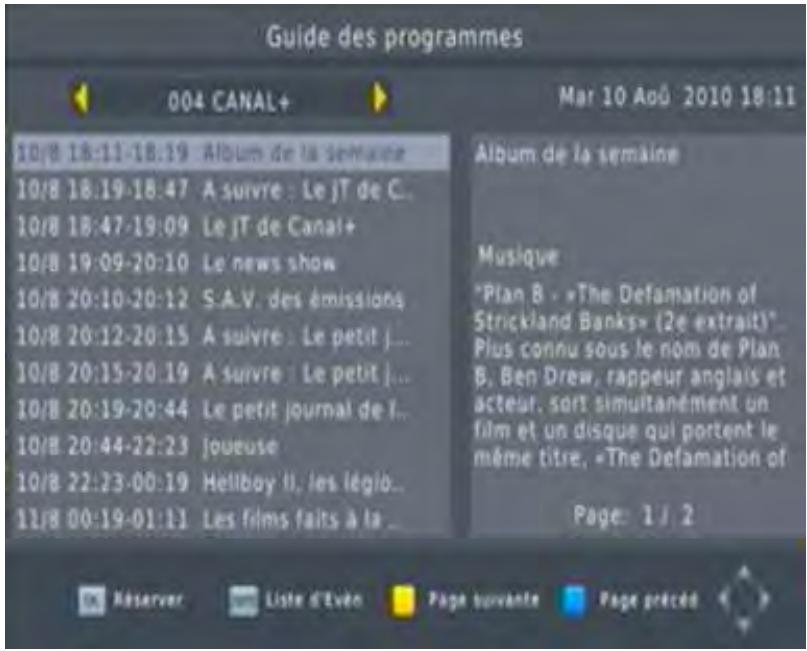

Guide des programmes (GUIDE) 22

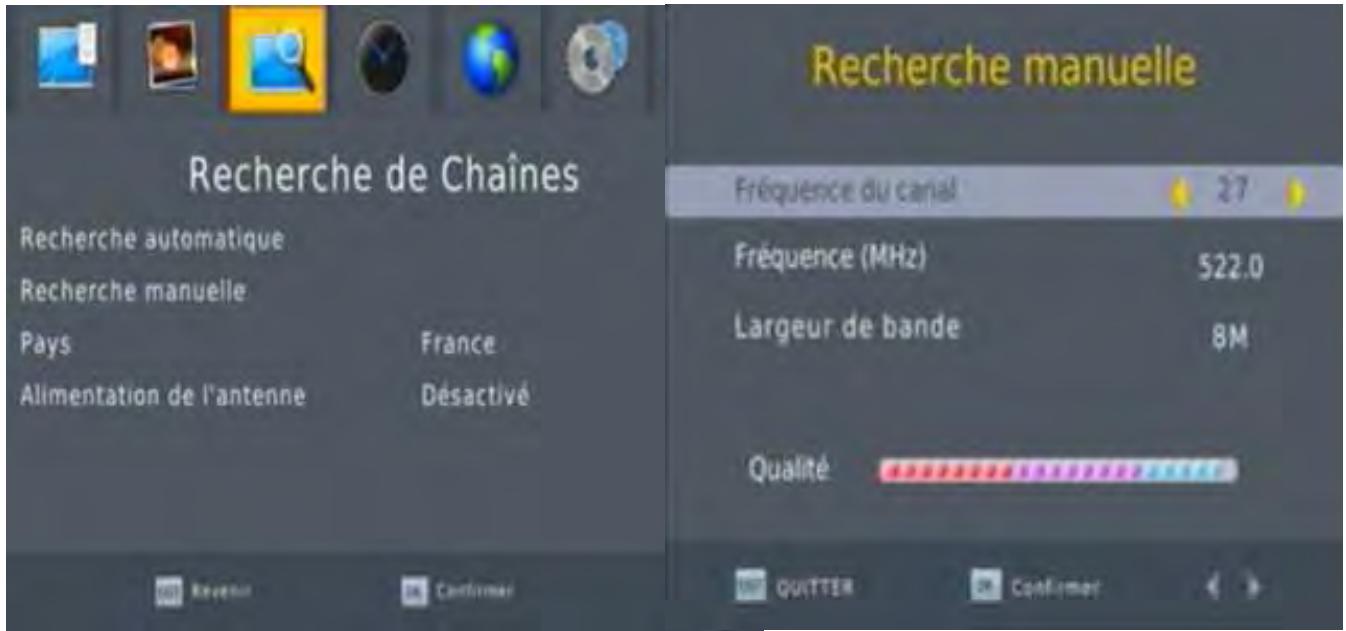

Recherche de chaînes.... 23

Alimentation antenne 24

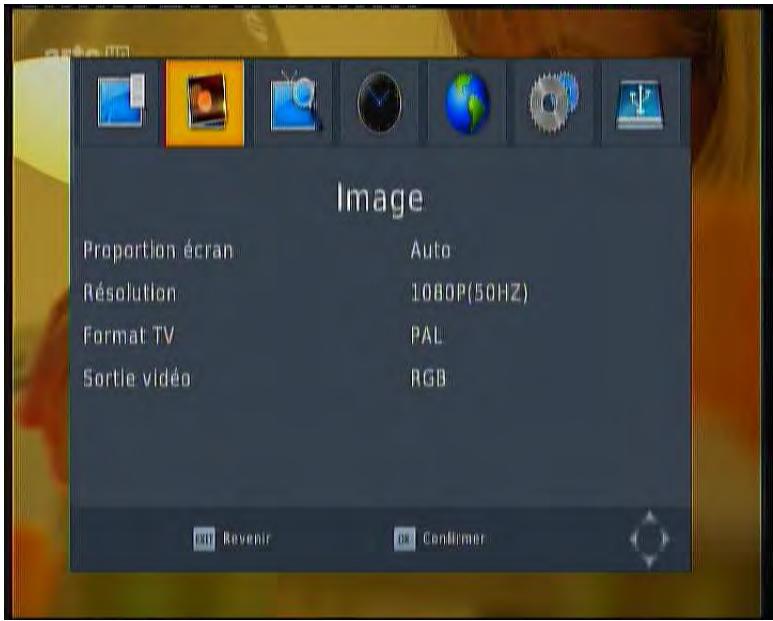

Réglages Image.... 24

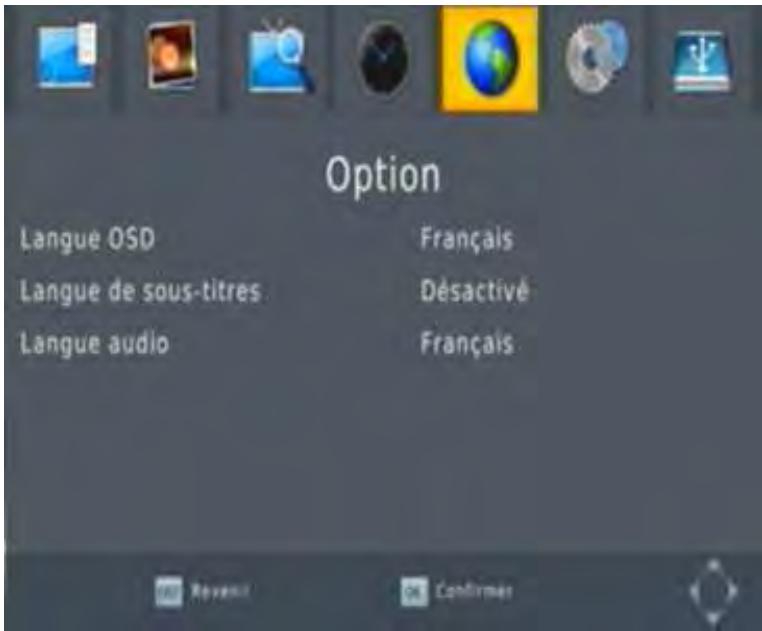

Option 25

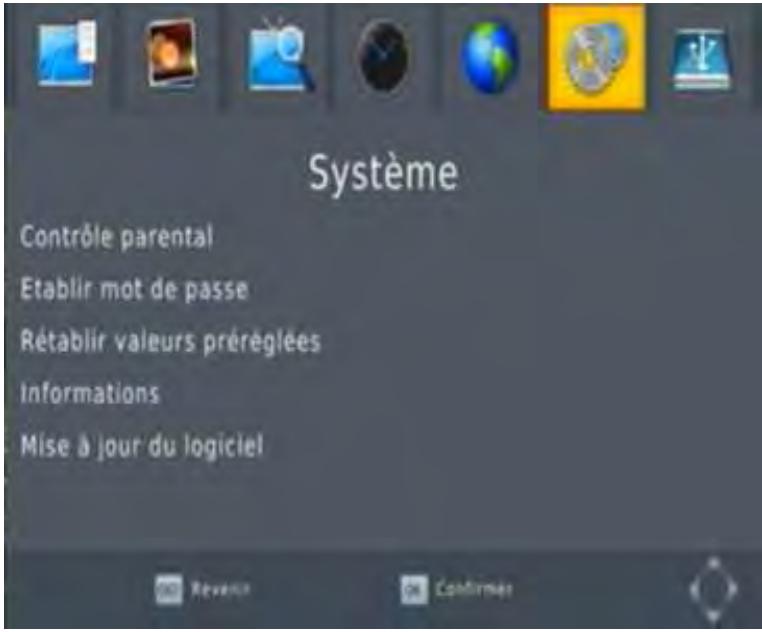

Réglages système 26

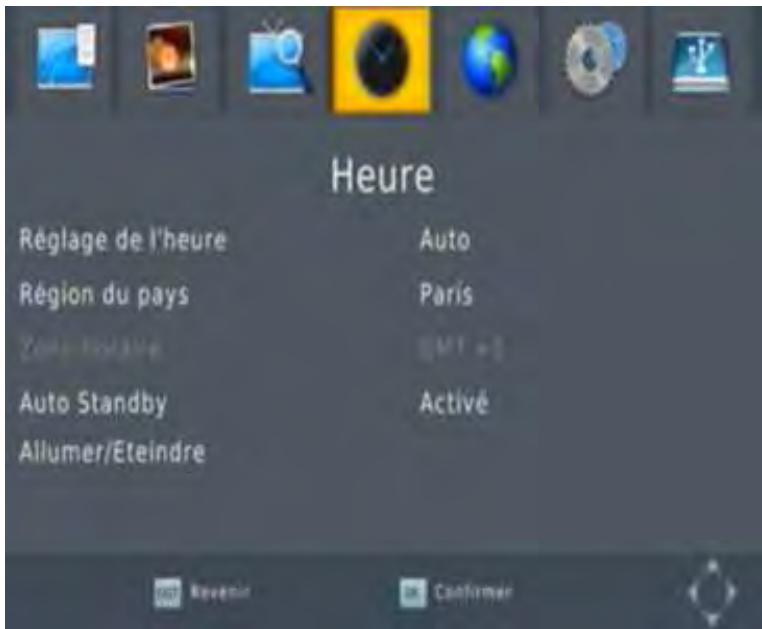

Heure 27

Le réglage de l'heure est automatique. 27

Auto standby (Mise en veille automatique).... 28

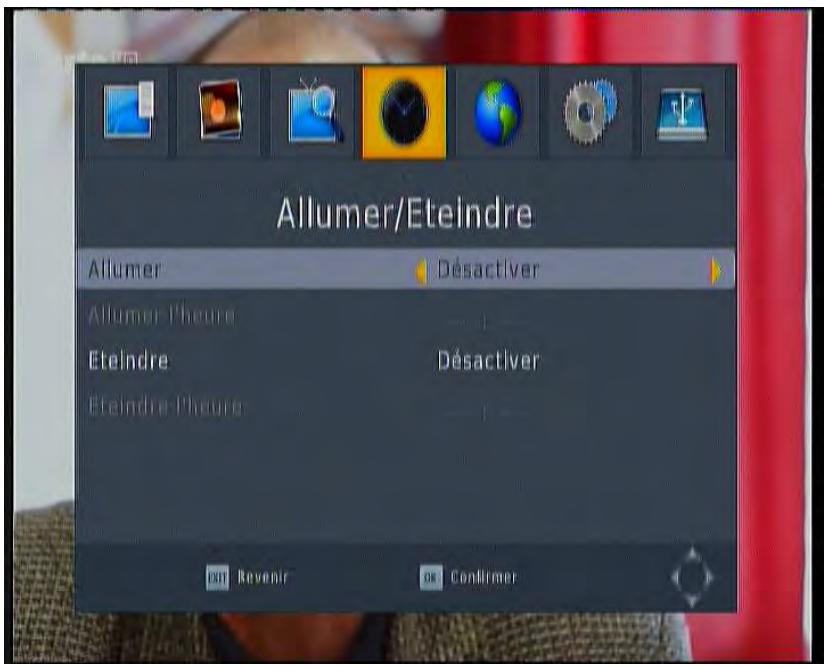

Allumer / éteindre.... 28

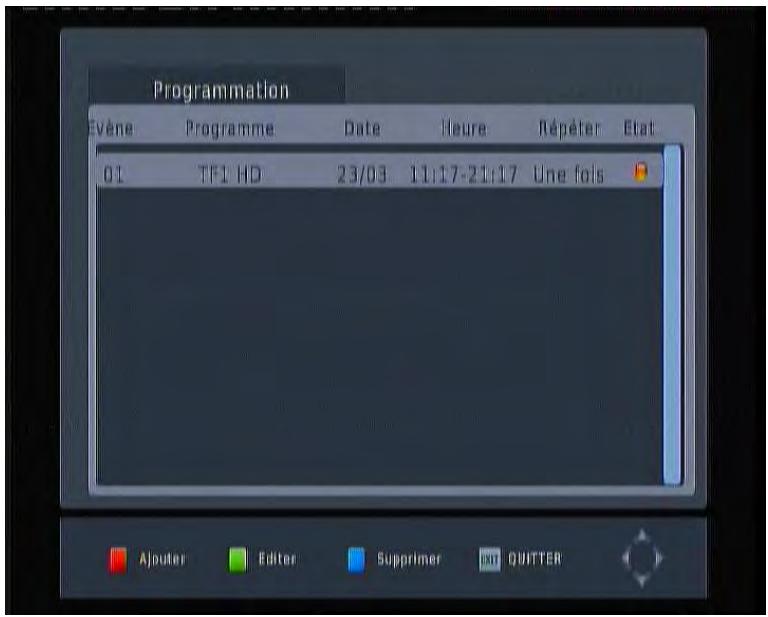

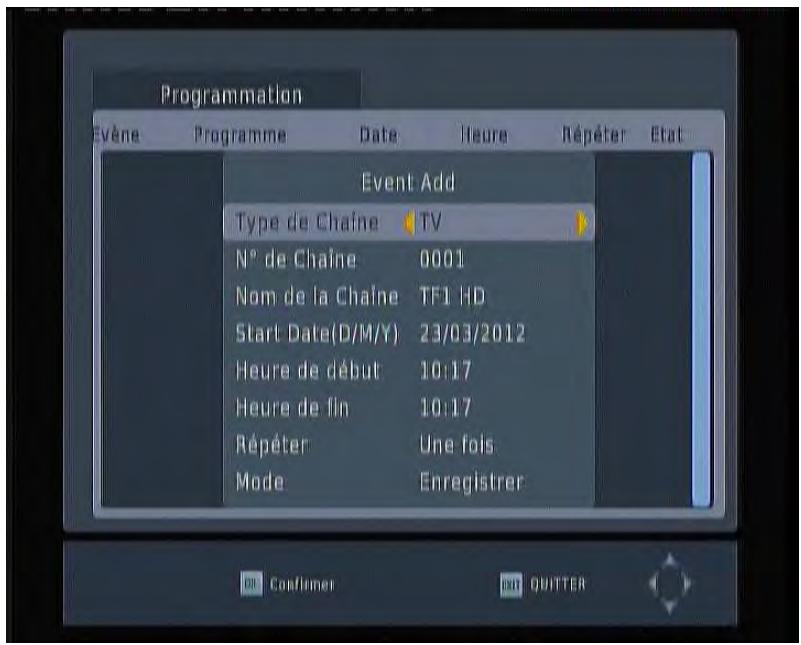

Timer....28

Dépannage 30

Spécifications 31

Introduction

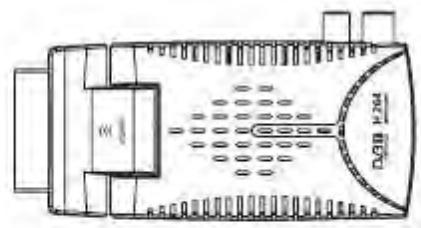

DEBALLAGE

Déballez l'appareil et vérifiez que tous les éléments suivants sont inclus dans l'emballage :

1 x télécommande
1 x manuel d'utilisation
2 x piles AAA
1 x adaptateur TNT TVT100HD

Nous espérons que vous prendrez plaisir à utiliser votre adaptateur TNT TVT100HD.

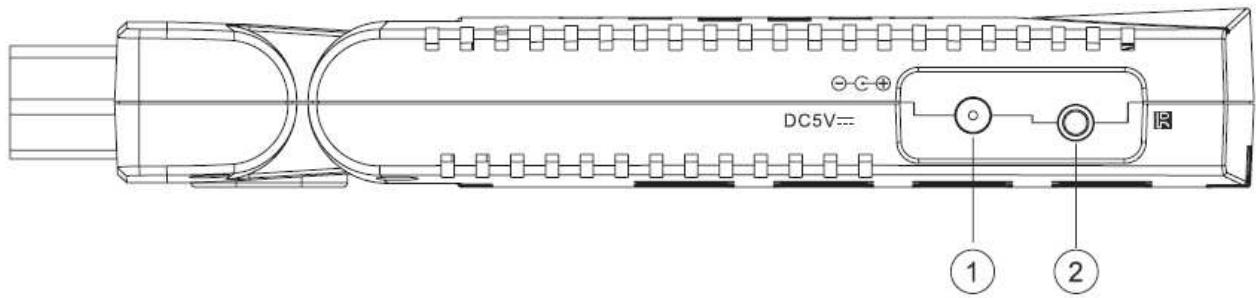

Face avant / face arrière

No.	Nom	Connecteur	Fonction
1	DC 5V in	Fiche femelle3.5mm	Alimentation électrique
2	IR	Jack 2.5mm	Déport infra-rouge
3	ANT. IN	IEC 169-24 male	Entrée antenne
4	ANT. OUT	IEC 169-24 female	Sortie antenne
5	HDMI	Connecteur HDMI	Connecteur HDMI Audio Vidéonumérique
6	USB	USB2.0	Prise USB2.0 Host pour lectureVideo&MP3,affichage image JPEG et Software
7	TV	Péritel TV	Prise péritel TV

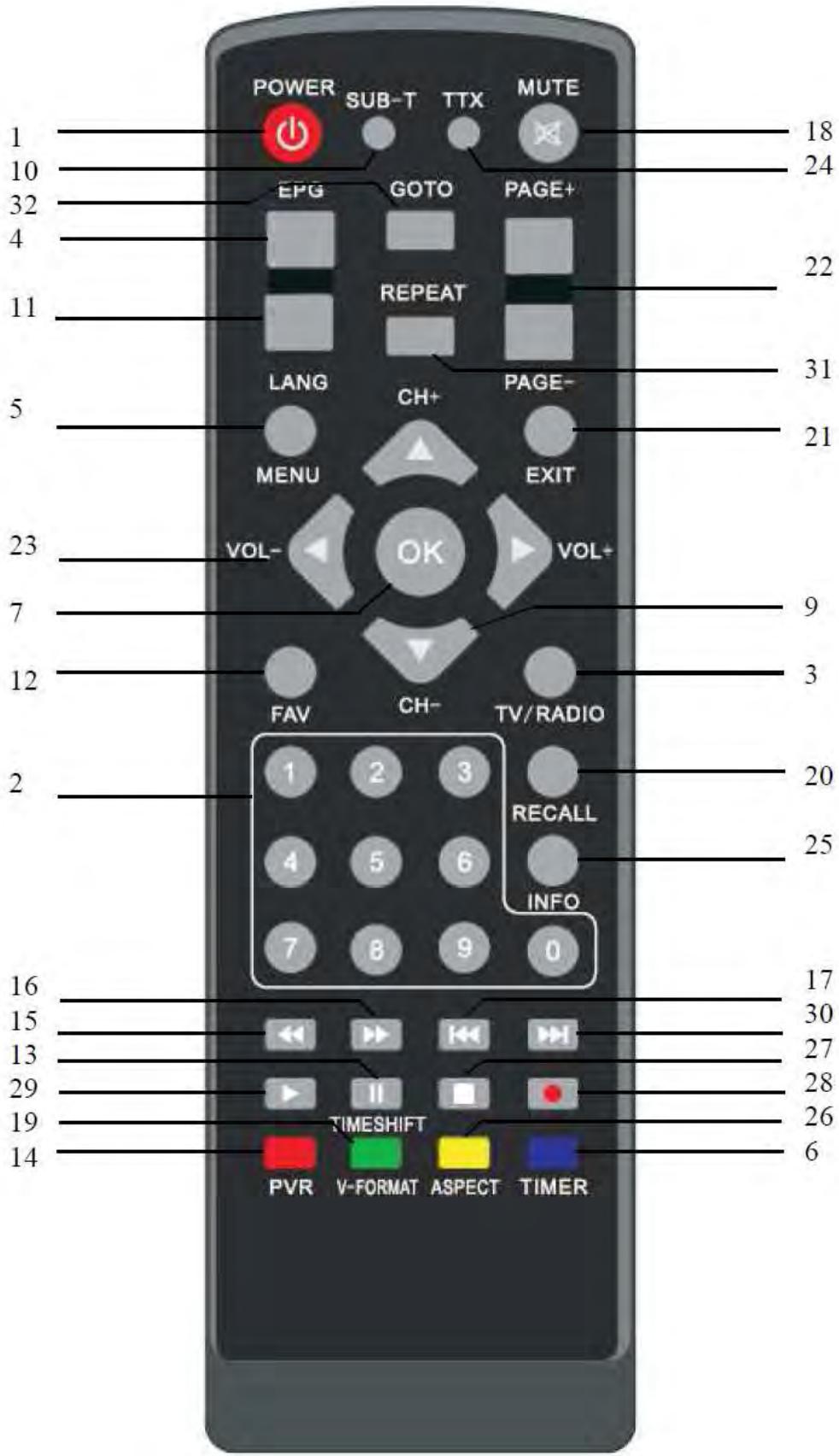

Télécommande

POWER SUB-T TTX MUTE 18 10 EPG GOTO PAGE+ 32 4 REPEAT 5 LANG CH+ PAGE- 22 31 21 23 VOL- OK VOL+ 7 9 12 FAV CH- TV/RADIO 3 2 1 2 3 RECALL INFO 25 16 15 PVR V-FORMAT ASPECT TIMER 17 30 13 27 28 19 TIMESHIFT 26 14 6

1. Power

Bascule entre le mode Opération et le mode Standby.

1. BOUTONS NUMERIQUES

Changent les chaînes ou sélectionnent les options des menus.

1. TV/RADIO

Bascule entre le mode TV et le mode Radio.

1. Guide

(Guide électronique des programmes) affiche la diffusion du guide des programmes TV/radio par le fournisseur TV.

1. MENU

Accède au menu principal ou retourne au menu précédent

1. Timer

Accès direct au programmateur d'enregistrement.

1. OK

Entre dans le menu choisi ou sélectionne l'option en cours

1. PAGE ↓ /▲

Appuyez pour passer à la page suivante / précédente

1. CH(▲/▼)

Changent les chaînes ou les éléments de haut en bas sur les menus.

1. SUB

Affiche les informations des sous-titres.

1. AUDIO

Fait passer le mode audio à gauche, droite et stéréo.

1. FAV

Affiche la liste favorite

1. PAUSE

Gèle l'image

1. DVR

Accès direct au menu enregistreur

1. ◀ Retour rapide en mode lecture sur média USB

2. ▶ Avance rapide en mode lecture sur média USB

3. Retourne au fichier précédent en mode lecture sur média USB

4. MUTE

Coupe le son

1. Format

Change la résolution de l'image

1. Recall

Affiche le programme précédent

21. EXIT

Retour au menu précédent

22. (▲/▼)

Changent les chaînes ou les éléments de haut en bas sur les menus

23. VOL (◀ / ▶)

Monte/baisse le volume, navigation dans les menu

24. TXT

Visualise les informations du Télétexte de la chaîne en cours.

25. INFO

Affiche les informations des programmes et les informations d'aide pour les boutons du menu en cours

26. Aspect

Modifie le cadrage de l'image 4:3,16:9

27. STOP

Arrête la lecture du média USB

28. RECORD

Lance l'enregistrement du programme en cours

29. PLAY

Appuyez pour lire le média USB

1. ▶▶| Passe au fichier suivant en mode lecture sur média USB

31. REPEAT

Rejoue un fichier multimédia

32. GOTO

Saut à une heure déterminée dans un fichier multimédia

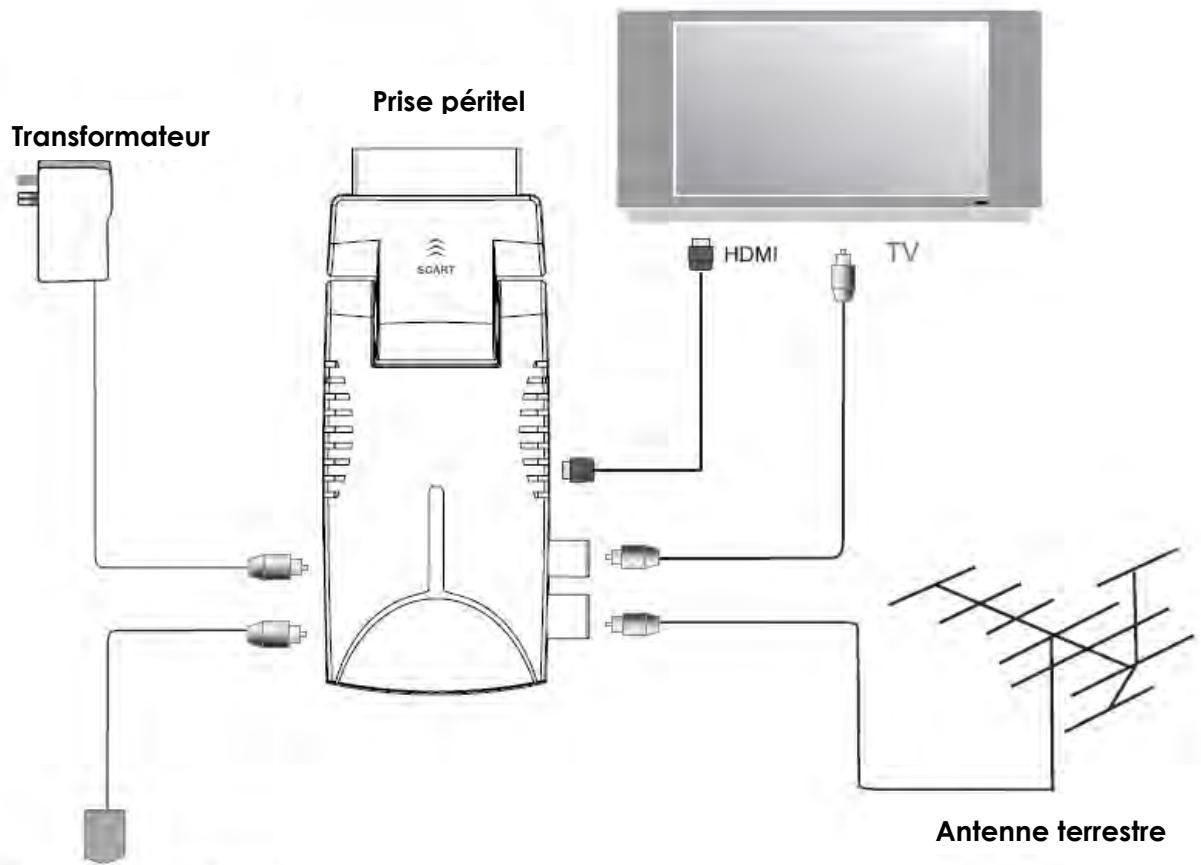

Branchements sur l'adaptateur TNT

Récepteur infra-rouge

Connector la fiche de l'antenne terrestre à l'entreeé TV IN de l'adapataeur.

Raccordement au Téléviseur

L'adapateur peut être connecté au téléviseur via la prise HDMI ou la prise péritel.

A: Prise HDMI

Si votre téléviseur possède une prise HDMI, connecter un câble HDMI entre le connecteur HDMI du TV et le connecteur HDMI du TVT100HD.

Penser à sélectionner le canal auxiliaire sur le TV correspondant au connecteur HDMI utilisé.

B: Prise Péritel

Si votre téléviseur possède une prise péritel, connecter directement le TVT100HD à la prise péritel du TV.

Sortie antenne (Loop Out)

Racordement d'un 2ème appreil à l'antenne terrestre. il êut s'agir d'un enregisteur externe ou du téléviseur. Connecter un câble coaxial (non fourni) depuis la sortie "loop out" à l'entrée de votre deuscième appareil.

Mise en service

1ère utilisation

Une fois les raccordements effectués, vous devez :

1. Allumer le téléviseur.
2. Mettre le TVT100HD sous tension.
3. Choisir le canal auxiliaire sur le téléviseur correspondant à l'entrée sur laquelle le TVT100HD est raccordé. (Voir le manuel d'utilisateur du téléviseur HDMI ou péritel)
4. Lancer la recherche des chaînes de la TNT en appuyant sur OK. L'écran de recherche automatique s'affichera montrant l'avancée du scanning.

Pour effectuer une recherche manuelle des chaînes, consulter la page 22 du manuel.

Les chaînes trouvées durant le scanning apparaissent dans cette fenêtre.

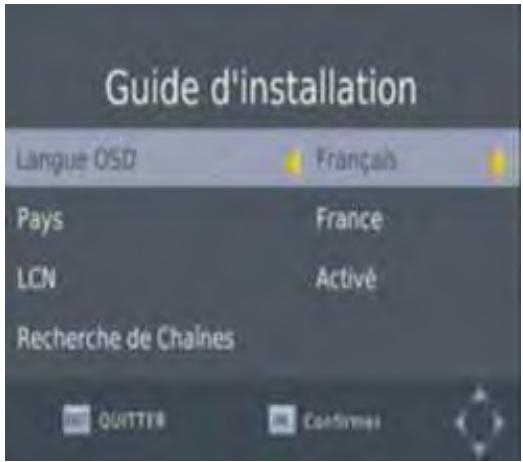

Guide d'installation Langue OSD Français Pays France LCN Activé Recherche de Chaînes QUITTER Confirme

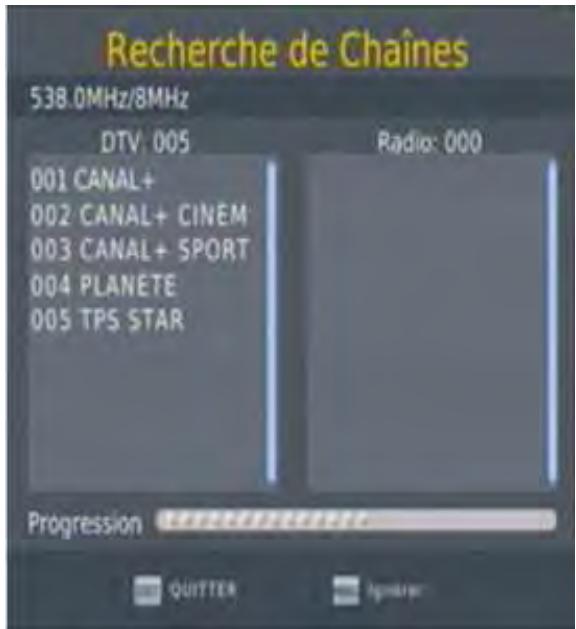

Recherche de Chaînes 538.0MHz/8MHz DTV: 005 001 CANAL+ 002 CANAL+ CINEM 003 CANAL+ SPORT 004 PLANETE 005 TPS STAR Radio: 000 Progression QUITTER Aggister

Utilisation

Manipulation de base

Choisir une chaîne

Il existe plusieurs façon de choisir une chaîne:

- Par son numéro de canal : Si vous connaissez son numéro de canal, utiliser les touches numériques de la télécommande puis valider par OK.5Si ok n'est pas pressé, le canl sélectionné apparaitra dans environ 2s).

NOTE : Les chaînes sont automatiquement classées suivant l'ordre de numérotaion logique défini par le CSA

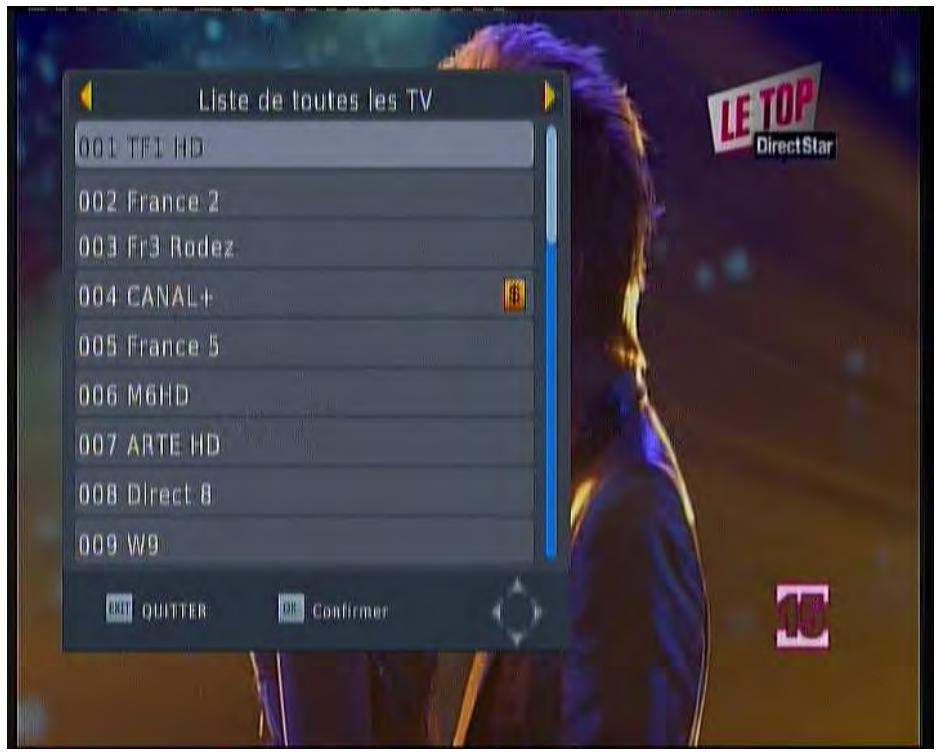

- Par la liste des chaînes : Appuyer sur OK pour afficher la liste des chaînes.

Utiliser les touches ▲/▼ pour sélectionner la chaîne désirée.

Puis appeler la chaîne en validant par OK.

Liste de toutes les TV 001 TFI HD 002 France 2 003 Fr3 Rodez 004 CANAL+ 005 France 5 006 M6HD 007 ARTE HD 008 Direct 8 009 W9 LE TOP DirectStar OUT QUTTER OR Confirmer

Par liste favorite : Appuyer sur le bouton FAV pour afficher vos chaînes favorites. utiliser les touches ▲/▼ pour sélectionner la chaîne désirée. Puis appeler la chaîne en validant par OK.

Voir page 17 pour créer une liste favorite.

• Par zapping : Utiliser les touches CH (▲/▼) pour afficher les chaîne suivant l'ordre de la liste des chaînes.
• Par le guides programmes : Appuyer sur EPG et choisir le programme désiré.
• Apputer à nouveau sur EPG pour afficher la chaîne.L'EPG est expliqué page 21
• Par la touche BACK : La touche back affiche la chaîne précédemment regardée.

Réglage du volume

Pendant le visionnage, appuyer sur les touches VOL (▲/▼) pour ajuster le volume

Couper le son

Pour couper le son, lors d'un appel téléphonique par exemple, appuyer sur la touche pour couper le son. Appuyer à nouveau sur cette touche pour rétablir le son.

Optenir des informations sur la chaîne

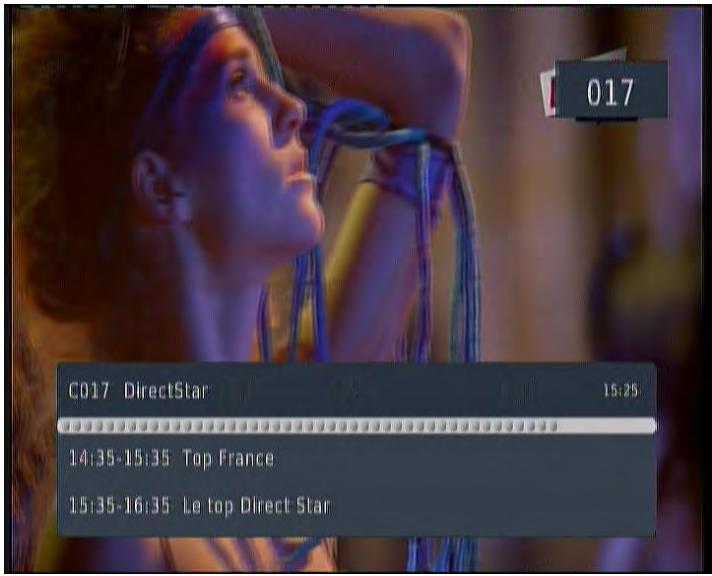

- Appuyer INFO pour afficher la bandeau d'information.

C017 DirectStar 15:25 14:35-15:35 Top France 15:35-16:35 Le top Direct Star

Les informations sur le programme en cours et le programme suivant sont affichées.

Les informations sur la disponibilité des sous-titres (SUB), télétexte(TTX) sont également signalés par l'affichage en gras de TTX ou SUB.

Sous-titres (SUB)

BRAQUAGES RÂTÉS EN s'appuyant sur cette accumulation de preuves matérielles, LES ENQUÊTES IMPOSSIBLES

L'activation/Désactivation des sous-titres se fait par la touche SUB de la télécommande

Pour désactiver les sous-titres :

1. Appuyer sur la touche SUB de la télécommande et choisir Arrêt.

Langue de sous-titres Désactivé Français Français Confirmer LES ENQUÊTES IMPOSSIBLES

Arrêt sur image

• Appuyer sur PAUSE pour geler l'image.
• Appuyer sur PAUSE à nouveau pour dégeler l'image.

Edition des programmes

Vous pouvez créer une liste favorite de chaîne (Par exemple si vous habitez proche d'une frontière et que vous désirez intégrer des chaines étrangères dans votre numérotation. La liste favorite est appelée en appuyant sur le bouton FAV, puis les touches ▲/▼ pour choisir la liste favorite.

1. Appuyer sur MENU
2. Si le menu Editer programme ne s'affiche pas, utiliser les touches ◀/▶.

Programme Editor programme EPG Classer Par LCN LCN Activé OK Revenir OK Confirmer

Ajout d'une chaîne dans la liste favorite

Suivre cette procédure pour ajouter ou supprimer une chaîne de la liste favorite.

1. Pour créer une liste favorite, sélectionner Editer programme puis OK La liste des chaînes apparaît :

Editor programme TOUTES LES TV 009 W9 010 TMC 011 NTL 012 NRJ12 013 LCP 014 France 4 015 BFM TV 016 I>TELE 15:34-16:30 LES ENQUETES IMPOSSIBLES 16:30-17:14 PSYCH : ENQUETEUR MALGRÉ LUI : Aventure sous les mers Déplacer Ignorer Blquer Supprimer FAV Changer nom

1. Choisir la chaîne à ajouter à la liste avec les touches ▲/▼.
2. Appuyer sur le bouton FAV, sélectionner la catégorie de favorite, puis appuiyer sur EXIT
3. Pour sélectionner une autre chaîne, répéter l'opération depuis l'étape 4.
4. Apuuyer sur EXIT lorsque la sélection des chaîne favorite est terminée. Un message apparaïtra pour confirmer si vous voulez sauver la liste.
5. Pour sauver, choisir OUI, pour annuler choisir Non.
6. Appuyer sur OK valider et retourner au mode visualisation.

Afficher une chaîne favorite

Appuyer sur FAV. La liste favorite est affichée. Choisir la chaîne à afficher avec les touches ▲/▼ puis appuyer sur OK. Changer de catégorie avec les touches ◀▶

Organiser les chaînes

Les chaînes peuvent être organisée via le menu Editer programmes.

1. Bloquer : Choisir la chaîne à bloquer avec les touches ▲/▼ puis valider avec la touche jaune .Confimer le blocage en saissant le code parental (Code par dégaut 000000).Appuyer sur le bouton rouge à nouveau pour déverrouiller le programme.le code est également demandé.
2. Déplacer : Choisir la chaîne à déplacer avec les touches ▲/▼ puis valider avec la touche rouge . Utiliser les touches les touches ▲/▼ pour déplacer la chaîne à la position souhaitée.
3. Supprimer : Choisir la chaîne à supprimer avec les touches ▲/▼ puis valider avec la touche bleu. Un message apparaît pour confirmer la suppresion ou non de la chaîne.
4. Ignorer : Appuyer sur le boutton verte pour trier les chaînes .

USB

Utiliser un support de stockage USB pour lire des fichiers multimédias, ou enregistrer une chaîne Les formats de lecture supporté sont les plus courrants sont les suivants: TS,TRP,DAT,MPG,MPEG,AVI,MKV,MOV,MP4,VOB,3PG,MP3,WMA,ACC,BMP,JPG,PNG ..

USB Multimédia Configuration Photos Configuration Vidéo Configuration PVR

1. Appuyer sur MENU
2. Si le menu USB ne s'affiche pas, utiliser les touches ◀/▶

Multimedia

Sélectionner l'option multimedia puis valider par OK.

1. Musique: Cliquer sur Musique et naviguer parmi les fichiers contenus sur le périphérique USB pour trouver les fichiers musicaux à jouer
2. Photo: Cliquer sur photo et naviguer parmi les fichiers contenus sur le périphérique USB pour trouver les photo à afficher.

Utiliser les touches ◀◀▶ pour afficher les photos du répertoire en cours.

1. Film: Cliquer sur Film et naviguer parmi les fichiers contenus sur le périphérique USB pour trouver les vidéos à jouer.
2. PVR (Enregistreur video): Permet de lire et gérer les enregistrements précédemments réalisés Disque USB supportés::

1) La plus part des disques USB du marché sont supportés. Cependants si un modèle n'était pas supporté, merci de nous signalé avec quel produits vous avez rencontré des soucis.

2) Le système de fichier recommandé est le FAT32

Instructions pour enregistrer une chaîne:

1. Pour enregistrer le programme que vous regardez, presser la touche enregistrement La durée d'enregistrement par défaut est de 3 heures. Pour modifier la durée d'enregistrement appuyer à nouveau sur la touche enregistrement et saisir la durée souhaitée avec les touches numériques du clavier.

2. Pour enregistrer une chaîne depuis le guide des programmes,

3. Presser le bouton GUIDE,

4. Phoisir la chaîne avec les boutons ▲/▼,
5. Choisir le programme désiré dans la colonne de droite en appuyant sur la touche ▶ puis les touches▲/▼
6. Appuyer sur le bouton OK pour paramétrer le programmateur d'enregistrement. Bien faire attention de de modifier le mode sur "enregistrer" puis faire OK pour valider.

- Pendant l'enregistrement les touches GUIDE, SUB, AUDIO ne fonctionnent pas.

- Les chaînes enregistrées ne supportent pas le guide des programme, le sous-titrage et plusieurs langues audio.

Choix du périphérique

Utiliser les touches ◀/▶ pour choisir l'option choix du prériphérique et appuyer sur OK.

Habituellement il y a plusieurs partitions disponibles sur le disques dur. Le TVT100HD vous permet de choisir le disque et la partition sur laquelle vous désirez enregistrer. Le fichier sera enregistré dans la partition selectionnée, dossier"PVRRECORD".

Avertissement

Utilisation des clé usb USB1.1 ou USB2.0 (Incluant un lecteur MP3)

1) Nous vous recommandons de ne pas enregistrer sur ce type de clé usb.
2) Ne pas retirer la clé pendant la lecture.

Guide des programmes (GUIDE)

Les information concernant le guide des programmes sont disponibles via la touche GUIDE de la télécommande.

Il est possible de naviguer dans le guide des programmes et d'afficher les informations en cours en utilisant les touches de navigation. Pour quitter le guide des programmes appuyer à nouveau sur GUIDE ou EXIT.

Guide des programmes 004 CANAL+ 10/8 18:11-18:19 Album de la semaine 10/8 18:19-18:47 A suivre : Le jT de C.. 10/8 18:47-19:09 Le jT de Canal+ 10/8 19:09-20:10 Le news show 10/8 20:10-20:12 S.A.V. des émissions 10/8 20:12-20:15 A suivre : Le petit j... 10/8 20:15-20:19 A suivre : Le petit j... 10/8 20:19-20:44 Le petit journal de l.. 10/8 20:44-22:23 joueuse 10/8 22:23-00:19 Hellboy II, les légio.. 11/8 00:19-01:11 Les films faits à la ... Mar 10 Auô 2010 18:11 Album de la semaine Musique "Plan B - »The Defamation of Strickland Banks« (2e extrait)" Plus connu sous le nom de Plan B, Ben Drew, rappeur anglais et acteur, sort simultanément un film et un disque qui portent le même titre, »The Defamation of Page: 1 / 2 A Réserver Liste d'Evo Page turvante Page précéd

Recherche de chaînes

Le menu installation permet d'effectuer une recherche des chaînes disponibles via votre antenne. Il est nécessaire d'effectuer une nouvelle recherche de s chaînes si une nouvelle chaîne est transmise, ou bien que vous désirez ajouter une chaîne précédemment effacée. Une nouvelle recherche est également nécessaire si vous installez l'adaptateur dans un nouveau site.

Il existe 2 méthodes pour rechercher les chaînes :

• Recherche automatique

L'adaptateur recherchera et mémorisera toutes les chaînes reçues.

• Recherche manuelle

Cette option permet de rechercher une chaîhe en particulier

Recherche automatique

1. Appuyer sur MENU.

2. Choisir le menu Installation avec les touches de navigation puis appuyer sur. Le menu Installation apparaît.

3. Sélectionner le sous menu Recherche automatique puis valider par OK.

La recherche automatique des chaînes démarre automatiquement. Lorsque la recherche est terminée, les menus sont quittés, et l'image des programmes apparaît.

Recherche manuelle

1. Appuyer sur MENU.

2. Choisir le menu Installation avec les touches de navigation puis appuyer sur. Le menu Installation apparaît.

3. Sélectionner le sous menu Recherche manuelle puis valider par OK.

Recherche de Chaînes Recherche automatique Recherche manuelle Pays France Alimentation de l'antenne Désactivé Recherche du canal 27 Fréquence (MHz) 522.0 Largeur de bande 8M Qualité QUITTER COMÉRNE

1. Choisir le canal puis appuyer sur OK pour débuter la recherche apputer sur OK. Lorsque la recherche est terminée, les menus sont quittés, et l'image des programmes apparaît.

Alimentation antenne

Permet d'activer d'alimentation de l'antenne électronique

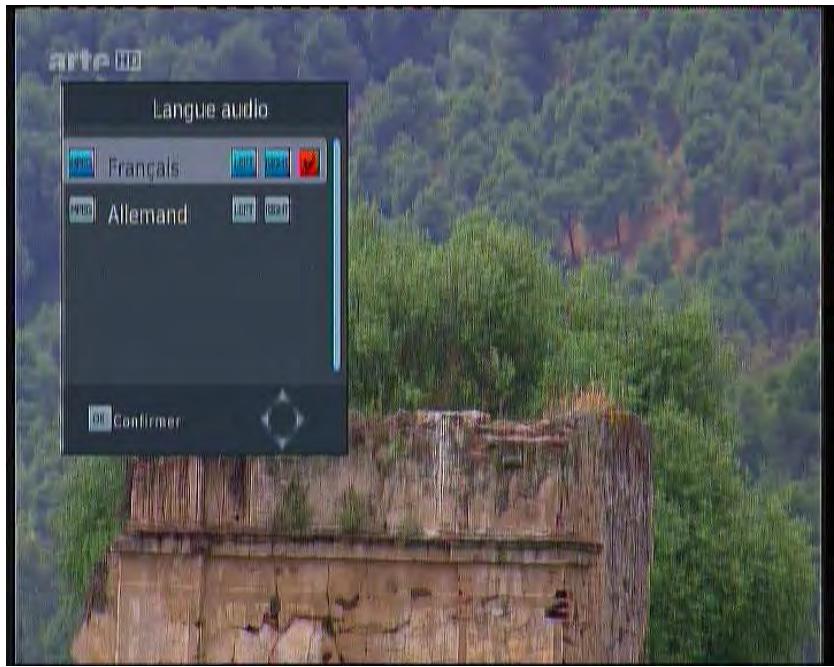

Multi-audio

Certaines chaînes diffusent plusieurs langue audio. La langue française et la langue en version originale par exemple.

Langue audio Français Allemand Confirmer

1. Appuyer sur la touche lang
2. Choisir la langue audio désirée et appuyer sur OK pour valider
3. Appuyer sur EXIT pour fermer quitter le réglage de la langue audio.

La langue choisi sera alors la langue par défaut pour ce programme.

Réglages Image

1. Sélectionner Image puis valider par OK

Image Proportion écran Auto Résolution 1080P(50HZ) Format TV PAL Sortie vidéo RGB Revenir Confimer

Les réglages ci-dessous peuvent être ajustés :

• Mode vidéo HDMI: 576i, 576p, 720p, 1080i, et 1080p
• Ratio écran : 4:3 ou 16:9
- Format vidéo – Plein écran, recadrage, boite au lettre
- Sortie Vidéo péritel : RVB , CVBS

Presser la touche EXIT une fois les réglages accomplis

Option

Option Langue OSD Français Langue de sous-titres Desactivé Langue audio Français

Permet de definer la langue par défaut

Langue OSD : langue des menus

Langue de sous titres :langue par défaut du sous-titrage

Langue audio : langue par défaut de la chaîne

Réglages système

Système Contrôle parental Établir mot de passe Rétablir valeurs prérèglées Informations Mise à jour du logiciel

Contôle parental

Le code parental par défaut est 000000 .Il est nécessaire pour modifier les paramètres parentaux

1. Sélectionner le contrôle parental.

2. Saisir le code parental puis appuyer sur OK.

3. Accès chaîne & menu, si activé, permet de protoger l'accès aux menus et chaînes via la saisie du code parental si la fonction est activée.

Le contrôle parental permet de verrouiller l'accès aux chaînes de manière dynamique en fonction de l'age du téléspectateur. Les options diponibles sont -10,-12,-16,-18

Etablir mot de passe

Permet de modifier le mot de passe

Rétablir valeurs préréglées

Permet de restaurer les paramètres usines du récepteur

Informations

Affiche les informations sur le terminal

Mise à jour du logiciel

1. Pour mettre à jour le récepteur, copier le nouveau firmware sur une clé USB (non fournie) à la racine de cette dernière. Ne pas copier le fichier dans un dossier

2. Insérer la clé usb dans un port USB du TVT100HD

3. Selectionner Mise à jour du logiciel et appuyer sur OK.

Le récepteur cherchera la mise à jour sur la clé USB et chargera le nouveau logiciel

Heure

Heure Réglage de l'heure Auto Région du pays Paris Zona Touring EMT +1 Auto Standby Activé Allumer/Eteindre

Le réglage de l'heure est automatique.

Le décalage GMT est accordé directement avec le fuseau horaire du pays sélectionné.

En mode manuel, il est possible de choisir un décalage GMT différent

Auto standby (Mise en veille automatique).

Par défaut, la mise en veille automatique est activée.

L'adaptateur passera automatiquement en veille au bout de 3 heures si aucune action de la télécommande n'est détectée.

Allumer / éteindre

L'appareil peut être démarré et/ou éteint pour une période déterminée dans ce menu

Allumer/EteIndre Allumer Désactiver Allumer l'heure Eteindre Désactiver Eteindre l'heure 301 Revenir 08 Confirmer

Timer

8 programmes d'enregistrements peuvent pêtre définis dans le menu programmateur.

Programmation Evène Programme Date Haure Répéter Etat 01 TF1 HD 23/03 11:17-21:17 Une fois Ajouter Edit Supprimer out QUTTER

1. appuyer sur la touche timer de la télécommande
2. Appuyer sur la touche ROUGE pour crée une programmation.
   La touche Verte pour modifier une programmation
   La touche Bleu pour supprimer une programmation
   La touche EXIT pour quitter le menu

3. Création d'une programmation (Touche Rouge)

Programmation Evène Programme Date Heure Répéter Etat Event Add Type de Chaîne TV N° de Chaîne 0001 Nom de la Chaîne TF1 HD Start Date(D/M/Y) 23/03/2012 Heure de début 10:17 Heure de fin 10:17 Répéter Une fois Mode Enregistrer C# Conflamer S# OUTTER

• Type de chaîne : Choisir le type de chaîne à enregistrer : Tv ou radio
• Chaîne : choisir le n° de la chaîne à enregistrer
• Nom de la chaîne : le nome de la chaîne s'affiche automatiquement en fonction du numéro de la chaîne.
• Date de début : Modifier la date avec les touches ◀/► et les touche numériques
• Heure de début : Modifier la date avec les touches ◀/► et les touche numériques
• heure de fin : Modifier la date avec les touches ◀/► et les touche numériques
• Répétition : choisir la fréquence des enregistrements : Une fois , quotidienne , hebdommadaire
• Mode : Voir ou enregistrer le programme

Dépannage

Si vous rencontrez des problèmes avec votre adaptateur, consultez le tableau ci-dessous.

Cela n'est peut-être pas un problème :

Symptôme	Cause probable	Solution
Appareil sous tension, mais aucun affichage à l’écran	Vérifiez soigneusement la prise d’alimentation pour s’assurer qu’elle est bien insérée dans la prise murale. Y a-t-il une interruption de courant ?	Insérez entièrement les fiches dans la prise murale
Adaptateur sous tension, mais l’écran indique "No signal"	L’antenne est-elle correctement installée ?	Réinstallez l’antenne et calibrez-la
	Le câble d’entrée de l’antenne n’est pas connecté	Connectez le câble d’entrée de l’antenne
	L’émetteur s’éteint	Réessayez jusqu’à ce que le signal revienne
	Les ondes ionosphériques perturbent le dispositif	Réessayez plus tard
	Les paramètres des programmes sont incorrects	Définissez des paramètres corrects poru les programmes reçus dans le menu « Paramètres système »
Le récepteur émet un son inhabituel	La chaîne contient plus de pistes ou de langues audio	Appuyez sur le bouton Audio de la télécommande pour sélectionner la piste ou la langue audio correcte

Astuces :

Si vous ne trouvez pas la solution à votre panne dans le tableau de dépannage ci-dessus, merci de contacter votre revendeur ou le support technique.

N'ouvrez pas l'appareil car cela peut être dangereux pour vous-même comme pour l'appareil.

Spécifications

Tuner & Channel Decoder	Input Connector Antenna	IEC 169-2 Female
	Output Connector - RF Loop Out	IEC 162-2 Male
	Frequency range	174MHz-230MHz, 474MHz-868MHz
	Input impedance	75Ω
	IF bandwidth	7 and 8 MHz (switchable)
	Code Rate	1/2, 2/3, 3/4, 5/6, 7/8
	Guard Interval	1/4, 1/8, 1/16, 1/32
MPEG Transport Stream	Standard	MPEG-4 MP@L4.0 1920 × 1080 @ 50MHz
	Rate	64 Mbps
Video Decoding	Profile Level	MPEG-4 MP@L4.0 1920 × 1080 @ 50MHz
	Input Rate	80 Mbps
	Aspect Ratio	4:3, Letter Box, 16:9, Pan & Scan
	Video Resolution	1080i, 720p, 576p, 576i
Audio Decoding	Standard	MPEG Layer 1,2, 3; Dolby AC-3, 12S S/PDIF
	Channels	Single, Dual Mono, Stereo, Joint Stereo, Dolby Digital bit-streams
Main System	Main Processor	MSD7828L-LF-L2
	Memory	4Mb Flash; 128Mb SDRAM
Audio & Video In/Out	HDMI	HDMI 1.2 connector (with HDCP copy protection)
	SCART	CVBS,RGB
	S/PDIF	Coaxial Digital Audio Output
	USB	USB 2.0
Power Supply	Input Voltage	100-240V AC - 5V DC 1.5A
	Power Consumption	15W maximum , ERP Compliant
	Protection	Seprate internal fuse
	Type	Switch-mode
Physical	Dimensions	150mm x 20mm x 70mm
	Weight	0.1kg
	Optimum operating temperature	0-50°C

Made in PRC, importé par MAEC
