MODE D'EMPLOI WAC1 APPLIED ENERGY
Retrait du couvercle et du cadre de montage
1 Détachez le devant et le châssis de montage en retirant les couvre-vis et deux vis (Voir la Fig. 2a & b). 2 Vérifiez que la puissance électrique indiquée à l'intérieur du contrôle correspond à celle de l'alimentation principale. 3. Faire des trous d'entrée de câble dans le boîtier en plastique ou en métal en retirant les bonnes rondelles (Voir Fig. 1)
Montage du boîtier mural

Des lunettes de protection doivent être portées pendant tout perçage ou burinage.

Vérifiez qu'il n'y a aucune tuyauterie ou câble enfoui dans le mur ou d'obstructions à l'extérieur, par ex. électricité, gaz, eau.

Si des boîtes de commutation métalliques sont utilisées, les règlements sur la mise à la terre doivent être appliqués.
Pour le montage en saillie
1. Insérez des manchons appropriés dans les pastilles préformées. 2. Faites passer les deux câbles dans les manchons. 3. Montez le boîtier mural plastique au mur, à l'aide des trous de montage prévus. 4. Connectez le câble de terre à la borne de stationnement.
Câblage des connexions électriques du contrôleur
1 Montez le commutateur d'isolation conformément aux instructions des fabricants. 2 Câblez le contrôleur au commutateur d'isolation et au ventilateur comme illustré sur le schéma approprié. 3 Remonter la face et le chassis de montage sur le boîtier mural. 4 Remontez les couvre-vis.
Connectez au secteur
1 Assurez-vous que l'alimentation secteur est coupée et que les fusibles sont retirés. 2 Faites passer le câble entre le commutateur d'isolement et le point de connexion à l'alimentation secteur. 3 Faites toutes les connexions dans le commutateur d'isolement conformément aux instructions des fabricants. 4 En respectant tous les règlements locaux, branchez à l'alimentation secteur. 5 Faites une première vérification pour assurer que tous les points de mise à la terre sont connectés et que tous les couvercles ont été correctement remis sur le ventilateur, le contrôleur et le commutateur d'isolement. 6 Remettez tous les fusibles, et mettez sous tension secteur.
Pour le montage encastré

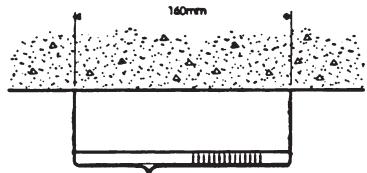

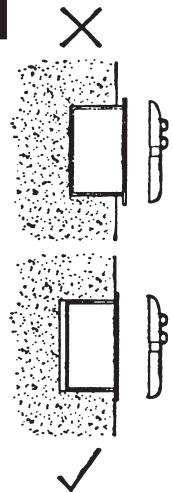

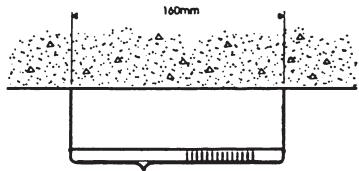

1 Faites un trou dans le mur suffisamment grand pour loger le boîtier mural. Jetez la courture en plastique. 2 Insérez des manchons appropriés dans les pastilles préformées. 3 Faites passer les deux câbles dans ces manchons. 4 Fixez le boîtier au mur. Assurez-vous que la bride du cadre de montage affleure la surface finie du mur. (Voir le schéma F5). 5 Connectez le câble de terre au point terre dans le boîtier métallique.
Fig. 1: Positions des presse-toupe
Fig. 2a: Retrait des couvercles de vis
Fig. 2b: Retrait de la face
Fonctionnement du contrôleur

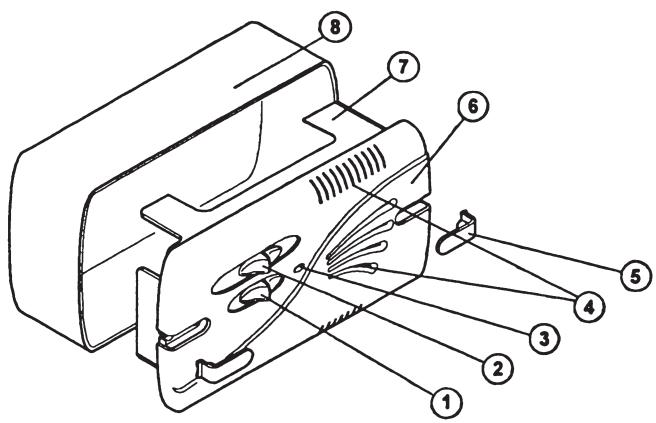

Le contrôleur comporte les caractéristiques suivantes : (Voir les schémas F1-F3).
1 Commutateur Marche/Arrêt 2 Régulateur de vitesse 3 Voyant lumineux 4 Fentes de ventilation 5 Couvercle de vis 6 Face 7 Cadre de montage
8 Boftier mural 9 Bornier du contrôleur 10 Bomier du ventilateur 11Interrupteur bipolaire de coupure 12 Fusibles
Nettoyage
1 Avant de nettoyer, isolez complètement le contrôleur de l'alimentation électrique. 2 Essuyez le couvercle soigneusement avec un chiffon humide. 3 Séchez complètement. 4 Assurez-vous toujours que les fentes de ventilation ne sont pas bouchées.

N'immergez jamais le contrôleur dans de l'eau ou un autre liquide. N'utilisez jamais de solvants forts pour nettoyer le contrôleur. À part le nettoyage, aucun autre entretien n'est nécessaire.
Instructions d'installation et d'utilisation du régulateur de ventilateur WAC1
Ces instructions concernent uniquement l'installation et l'utilisation du régulateur de ventilateur. Pour les instructions sur l'installation et l'utilisation du ventilateur, réferez-vous aux documents.
Description
Cet appareil est conçu pour commander le fonctionnement de la gamme de ventilateurs Whispair NWAN de Xpelair. Le régulateur peut être soit monté en saillie, soit monté en retrait dans une boîte murale métallique (non fournie).
Un seul ventilateur peut être commandé par chaque régulateur.
Le WAC1 permet une commande ON/OFF (MARCHE/ARRET) et la vitesse variable.
Installation du contrôleur
Ces instructions d'installation concernent l'installation du contrôleur lorsqu'il est utilisé avec des ventilateurs fournis par Xpelair.

Le contrôleur doit être relié à un câblage fixe. Assurez-vous que l'alimentation secteur correspond aux caractéristiques indiquées sur le boîtier du contrôleur. Cet appareil doit être mis à la terre.
Toutes les installations doivent être supervisées par un électricien qualifié. L'installation et le câblage doivent être conformes aux règlements actuels IEE (R-U), ou aux règlements locaux appropriés (autres pays).
Si vous avez des questions avant, pendant et après l'installation du contrôleur, n’hésitez pas à contacter le numéro britannique d’urgence de Xpelair (numéro sur la page). Pour les clients hors du Royaume-Uni, contactez votre distributeur Xpelair local.
Ce dont l'installateur a besoin
Un interrupteur bipolaire de coupure avec intervalle de coupure minimal de 3mm (Montage mural ou au plafond). Un câble à 3 conducteurs de caractéristiques adéquates pour relier le contrôle au ventilateur. Un câble à 3 conducteurs de caractéristiques adéquates pour relier le contrôleur à l'alimentation secteur.
Pour montage en retrait
Boîtier métallique à double paroi (profondeur minimale 45 mm), avec rondelles prédécouées convenablement situées, et un goujon de terre intégré (voir la Fig. 1 pour les positions des rondelles).

Si vous utilisez un câble flexible, des presse-étoupe adéquats équipés de colliers de serrage doivent être montés sur les pastilles préformées de la boîte du contrôleur. (Voir Fig. 1).
Emplacement du contrôleur
Pas ou les températures ambiantes peuvent dépasser 50°C. S'il est installé dans une cuisine, le contrôle ne doit pas être monté directement au-dessus d'une hotte de cuisson ou d'un grill à hauteur d'œil. S'il est destiné à être utilisé dans des atmosphères chimiques pouvant être corrosives, demandez conseil à notre Service Technique. (En dehors du Royaume-Uni, contactez votre distributeur Xpelair local.) S'il est installé dans une salle de douche ou une salle de bains, le contrôleur et le commutateur d'isolation doivent être placés de manière qu'ils ne puissent pas être touchés par les personnes utilisant le bain ou la douche.
Préparation du ventilateur

Dans le cas de câblage à une installation existante, isolez l'alimentation secteur et retirez les fusibles concernés avant toute procédure électrique
Si le ventilateur est déjà installé
1 Assurez-vous que l'alimentation secteur est coupée. 2 Débranchez les connexions du secteur de la prise à bornes du ventilateur ou du bornier. 3 Retirez les fils existants et mettez-en sécurité.
Si le ventilateur n'est pas encore installé
1 Vérifiez que les caractéristiques électriques du ventilateur correspondent à l'alimentation électrique.
Câblage des connexions électriques du ventilateur

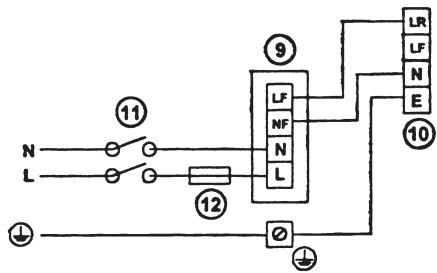

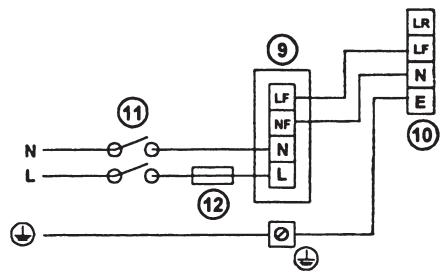

1 Faites passer le câble à 3 conducteurs du ventilateur au contrôleur. 2 Connectez une extrémité du câble dans les connexions du ventilateur comme illustré (Voir F1). 3 Laissez l'autre extrémité prête à être reliée au contrôleur. 4 Faites passer le câble à 3 conducteurs entre l'emplacement du régulateur et la position du commutateur de coupure. Note :
Pour une utilisation classique du ventilateur, une connexion doit être faite entre la borne LF dans le régulateur et la borne LF dans le ventilateur. Ou bien, si le WAC6 doit faire fonctionner le ventilateur en sens inverse, la connexion doit être faite entre la borne LF du régulateur et la borne LR du ventilateur (Voir F2).










Description

1 Faites passer le câble à 3 conducteurs du ventilateur au contrôleur 2 Reliez une extrémité du câble aux connexions du ventilateur comme indiqué ci-après (siehe F1). 3 Laissez l'autre extrémité prête à être reliée au contrôleur. 4 Verlegen Sie das dreiadrige Kabel zwischen dem Netztrennschalter und dem Regler.
Hinwels:
