MODE D'EMPLOI CA-M600 CLASSE AUDIO

Toute l'equipe Classé prend un soin extrème pour que vous achat constitue un réel investissement. Nous sommes fiers de vous précisier que tous les apparèils Classé ont été officièment agrés par la Communauté Européenne.

Cela signifie que votre apparéil Classé satisfait aux normes de fabrication et de sécurité les plus rigoureuses du monde. La certification CE atteste que votre achat satisfait ou dépasse les normes édictées par la Communauté Européenne, d'ou une infime dispersion de caractéristiques d'un apparéil à l'autre et un fonctionnement totalement sécurisé.

Cet apparéil a été testé et satisfait aux normes des apparèils numériques de Classe B, chapitre 15 des normes FCC. Ces limites sont conçues pour garantir une protection raisonnable contre les interférences habituelles, dans une installation résidentielle. Cet apparéil génére, utilise et rayonne une énergie radiofrequence et, s'il n'est pas installé et utilisé conformément aux instructions qui l'accompagnent, il peut causeer des interférences sensibles aux communications radio. Cependant, il n'est pas garanti que ces interférences n'apparaissent pas dans certains cas particuliers d'installation. Si cet apparéil cause des interférences à la réception radio ou télévision, ce qui sera mis en evidence par son allumage puis son extinction, il est vivement conseillé à l'utilisateur de tenter d'éliminer ces interférences en essayant une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception;
• Augmentez la distance séparant cet apparéil et le récepteur ;
• Brancher cet apparéil dans une prise d'alimentation sécteur d'une ligne différente de celle du récepteur ;
• Consulter votre revendeur ou un technicien radio/TV/agree pour assistance.

ATTENTION : des modifications ou changements effectués sur cet apparéil, et non expressément prévus ou acceptés par le constructeur peuvent en rendre l'utilisation contraire aux normes et aux lois en vigueur.

Les informations containues dans ce manuel sont sujettes à modification sans préavis. La dernière version de ce manuel (en anglais) est en permanence disponible sur notre site Internet à l'adresse http ://www.classseaudio.com

Le symbole « CE » (ci-contre à gauche) indique le respect de cet apparéil aux normes électromagnétiques EMC (Electromagnetic Compatibility) et électriques LVD (Low Voltage Directive) imposes par la Communauté Européenne.

Les apparêls Classé satisfont aux normes édictées par le Parlement européen (European Parliament and Council Directive 2002/96/EC) concernant le recyclage des materiaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Cet apparéil doit être correctement recyclé ou traité dans le respect total de ces normes.

Les apparêls Classé sont conçus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) comme définies par le Parlement européen (European Parliament and Council Directive 2002/95/EC).

Instructions importantes concernant la sécurité

1. Lisez soigneusement ces instructions.
2. Conservez-les en lieu sur pour toute referrerence future.
3. Respectez scrupuleusement tous les avertissements de sécurité.
4. Suivez toutes les instructions indiquées.
5. Ne pas utiliser cet apparéil après de l'eau.
6. Nettoyez cet apparéil uniquement avec un chiffon sec.
7. Ne jamais obstruer ses ouies de ventilation. Installez cet appeareil suivant les instructions recommandees par son fabricant.
8. Ne jamais installer cet apparéil pres d'une source de chaleur, comme les radiateurs, bouches de chaleur, jours et tout autre apparéil (y compris les amplificateurs de puissance) générant de la chaleur.
9. Ne jamais démonter la prise polarisée ou la broche de mise à la terre de la prise secteur. Une prise polarisée possée deux lames, l'une étant plus large que l'autre (standard américain). Une prise avec mise à la terre possée trois broches, dont une centrale déportede par rapport aux deux autres. Ces différents brochages ont eté concus pour votre sécurité. Si la prise de l'appareil ne rentre pas dans la prise d'alimentation secteur de votre installation, veuillez consulter un électricien agréé pour le remplacement de la prise murale (certainement pas aux normes actuelles).
10. Protegez le cable d'alimentation secteur de telle maniere qu'il ne puisse pas etre écrase ou pince, particulierement au niveau des prises, du passage dans des goulettes prevues a cet usage, ou a l'endetroit où il sort de l'appareil.
11. N'utilisez que les systèmes de fixation et accessoires prévus et conseillés par le fabricant.
12. N'utilisez que des tables, supports, pieds, bras de fixation prevus ou conseillés par le fabricant, ou vendus avec l'appareil. Si un support mobile est utilisé, toujours proceder avec une grande précaution lors du déplacement de ce support afin d'éviter que l'appareil ne tombe et puisse bleisser physiquement une personne.
13. Débranche complètement l'appareil pendant un orage ou une longue période de non-utilisation.
14. Pour toute intervention sur l'appareil, adresse-vous exclusivement à du personnel qualifié et agréée. Une intervention s'avérera nécessaire si l'appareil a été endommagé, pour quelques raison que ce soit, et par exemple si le cable d'alimentation secteur ou sa prise sont endommages, si du liquide a pénétré à l'intérieur de l'appareil, ou un objet y est tombé, ou bien si l'appareil a été exposé à la pluie ou à l'humidité, ou bien est tombé, ou encore ne fonctionné pas de manière normale.
15. Ne jamais exposer cet apparéil à des risques de coulures ou d'éclaboussures de liquides; ne jamais poser d'objets replis de liquide – comme des vases, sur l' apparéil.

ATTENTION: POUR RÉDUIRE TOUT RISQUE D'ÉLECTROCUTION, NE JAMAIS EXPOSER CET APPAREL À LA PLUIE OU L'HUMIDITÉ.

ATTENTION

RISQUE D'ÉLECTRISATION NE PAS OUVRIR

ATTENTION: AFIN DE RÉDUIRE LES RISQUES D'ÉLECTRISATION, NÉ JAMAIS OTER L'CAPEIL. IL N'丫 A L'INTÉRIEUR AUCUNE PIECE SUSCEPTIBLE D'ÊTRÉ MODIFIÉE PAR L'UTILISATEUR. TOUJOURS FAIRE APPEL À UN TECHNICIEN AGREE.

Le symbole de l'éclair terminé par une pointe de flèche, dans un triangle équilatéral, est utilisé pour indiquer à l'utilisateur la présence d'une tension électrique potentiellement dangereuse, à l'intérieur de l'appareil, d'un niveau suffisamment élevé pourprésenter des risques d'électrisation aux personnes physiques.

Le symbole du point d'exclamation, dans un triangle équilatéral, est utilisé pour indiquer à l'utilisateur, dans les manuels accompagnant l'appareil, la présence d'un point très important, concernant le fonctionnement ou la maintenance de l'appareil, à respecter impérativement.

Sommaire

Bienvenue dans la famille Classé 5
un mot concernant l'installation 5

Déballage et installation 6
déballage de votre amplificateur 6
installation 6
ventilation 6
installations particulières 6
numéro de série 6
tension d'alimentation 7
période de rodage/mise en chauffe 8
veuillage tire ce manuel d'utilisation 8

Caracteristiques particulieres de la conception 9 conception très sophistiquée des circuits 9 d'innombrables tests d'écoute 9 fiabilité extraordinaire 9 protection totale. 10

Face avant. 11
Face arrriere. 13
Installation. 18
CAN-Bus. 21
caracteristiques 21
réglage des appeareils 22
utilisation du CAN-Bus. 23

Fonctions accessibles par le CAN-Bus 24
configuration 24
fonctionnement 24
état alimentation 24
état général (status) 24
nom 24
luminosite générale 24
mise en veille générale 24

Canacteristiques CAN-Bus spécifiques 25
PlayLink 25
info amp(1) 26
journal d'evénements (log) 26

Entretien 27
Problèmes de fonctionnement 28
Specifications 30
Dimensions 31

Bienvenue dans la famille Classé

Nous vous felicitons pour votre achat d'un maillon Classé. Il représenté le résultat de nombreuses années de perfectionnement, et nous sommes certains qu'il vous apportera des années de.Plaisir.

Nous tenons à étabrir une veritable relation avec nos clients. Aussi veuillez nous returner la carte de garantie avant de la remetre dans le carton d'emballage et l'oublier! Nous pourrons ainsi vous tener au courant de toutes les futures améliorations évientuelle apportées à votre mailon Classé.

Vous pouvez enregistrer votre nouvel apparéil en ligne sur www.classeaudio. com, ou replir et renvoyer votre carte de garantie que vous trouvrez dans l'emballage de l' apparéil.

Veuillez s'il vous plait prendre quelques minutes de votre temps pour enregistrer votre nouveau amplificateur Classé, et notez ici son numéro de série pour toute référence future.

Numéro de série :

un mot concernant l'installation

Tous les efforts nécessaires ont été accomplis pour rendre le Classé CA-M600 / CT-M600 simple et évident à utiliser.

Le CT-M600 a été spécialement concu pour profiter d'une installation personnalisée en rack, mais il peut tout aussi bien être simplement posé sur une étagère, dans un meuble classique, ou posé sur le sol, pres des enceintes acoustiques.

Cependant, la taille et la forme de votre piece d'écoute, son acoustique et l'équipement associé avec votre amplificateur influencent les performances finale de votre système.

Pour cette raison, nous vous encourageons vivement à demander à votre revendeur/agréé de procéder lui-même à l'installation et au réglage de votre système, car son expérience, sa compétence et l'utilisation évientuelle de moyens de mesures peuvent entraîner une différence fondamentale dans la qualité finale obtenue par votre système.

déballage de votre amplificateur	Déballage et installation Veuillez déballer soigneusement votre amplificateur de puissance suivant les instructions fournies, et retirez tous ses accessoires du carton d'emballage. Prenez garde lorsque vous soulevez l'emplificateur, car il est assez lourd.
Important !	Conservez tous les éléments du carton d'emballage et ce dernier pour tout transport futur de votre amplificateur Classé. Le transport de votre appareil dans un autre emballage pourrait entraîner des déteriorations à celui-ci, dommages non couverts par la garantie.
installation	Beaucoup d'installations se feront dans un rack. L'étagère d'un meuble spécial ou classique, ou même simplement posé sur le sol sont des alternatives possibles. Dans tous les cas, assurez-vous simplement que cette position soit suffisamment éloignée des sources et du préamplificateur/processeur, qui peuvent être plus ou moins sensibles aux champs electromagnétiques générés par l'emplificateur. Notez qu'il doit y avoir un espace dégagé suffisant à l'arrête du CT-M600 pour le branchement et passage des cables secteur et de liaison. Nous vous suggérons de laisser un espace d'au moins 15 cm, y compris de longueur de cable, pour leur développement correct sans risque de tension ou de torsion exagérées.
ventilation	Votre amplificateur de puissance Classé génére une certaine quantité de chaleur, normale pendant son fonctionnement. Assurez donc un espace au-dessus de son capot et sur chacun de ses cotés. Les ouïes d'airation Presents sur le dessus et sur les cotés doivent être laxées libres de toute obstruction qui risquerait de réduire le flux d'air traversant le chassis de l'appareil. Évitez de le poser sur une surface molle (moquette ou tapis, par exemple) qui risquerait également de réduire sa bonne aération interne.
installations particulières	Des schémas sont inclus dans ce manuel afin de facilititer l'eventuel encastrement dans un meuble sur mesure (voir Dimensions). Un kit de montage en rack spécialement adapté est fourni avec le CT-M600. Contactez votre revendeur agrée Classé pour de plus amples informations à ce sujeet.
numéro de série	Le nombre de série de votre amplificateur de puissance se trouve sur sa face arrière. Veuillez le noteser et le reporter sur la page ce manuel d'utilisation « Instructions importantes concernant la sécurité», pour toute future référence.

L'amplificateur de puissance est reglé en usine (de manière interne) sur une tension d'alimentation de 100 V, ou 120 V, ou 220 V, 230 V, ou 240 V, suivant le pays dans lequel il a été vendu. (230 V uniquement dans les pays de la Communauté Européenne, suivant les normes CE en vigueur). Ce réglage de la tension d'alimentation ne peut être modifié par l'utilisateur ou le revendeur.

Assurez-vous que l'étiquette, sur la face arrière de l'amplificateur de puissance indique bien la tension correspondant à votre réseau d'alimentation secteur. Le fait de pouvoir faire fonctionner l'appareil sur une autre valeur de tension d'alimentation peut l'endommager de manière irrémédiable.

Attention :

La tension d'alimentation de votre amplificateur de puissance ne peut être modifiée par l'utilisateur. Il n'este aucune piece à l'intérieur susceptible d'être modifiée par l'utilisateur. En cas de problème, veuillez vous adresser immédiatement et exclusivement à un revendeur agréé Classé.

Si la tension d'alimentation indiquée sur votre amplificateur de puissance est incorrecte, veuilles contacter votre revendeur agréé ou distributeur national Classé.

Le CT-M600 peut aisément etre alimenté par une ligne secteur normale de 15 ou 20 ampères. Mais si d'autres apparèls sont branchés sur cette meme ligne, leur consommation supplémentaire doit etre prise en compte pour l'ensemble de la ligne.

Le CT-M600 intègre un circuit de protection qui évite à l'amplificateur de fonctionner sous une tension d'alimentation trop forte ou trop faible.

• À l'allumage : la tension d'alimentation doit se trouver dans une fourchette d'environ - 15% à + 10% de sa valeur nominale, ou l'amplificateur ne s'allumera pas. Par exemple, un apparéil prévu pour une tension de 120V nécessite une tension d'alimentation réelle comprise entre 95 et 135V pour s'allumer effectivement.
• Surtension pendant le fonctionnement: si la tension d'alimentation augmente brusquement de 10% ou plus pendant le fonctionnement, l'amplificateur se met en mode de protection puis s'esteint. La diode de mise en veille Standby clignote pour indiquer la mise en service du mode de protection.
• Sous-tension pendant le fonctionnement: si la tension d'alimentation diminue de 15% ou plus, l'amplificateur continue de fonctionner (car cela ne présente pas de danger particulier pour lui), mais il ne sera alors pas capable de tener ses specifications et performances normales dans ces conditions. La diode de mise en voille Standby clignote pour indiquer le problème.

periode de rodage/mise en chauffe

Votre nouvel amplificateur de puissance Classé délivre des performances exceptionnelles immédiatement. Toutefois, ses performances musicales seront optimes après qu'il ait atteint sa température normale de fonctionnement et le « rodage » de tous ses composants. Selon notre expérience, ce changement apparait au bout de 300 heures, période au-delà de laquelle l' amplificateur atteint son équilibre thermal parfait et ses condensateurs leur charge optimale. Une fois cette période initiale passée, les performances de votre nouvel amplificateur restent constantes pendant des années.

veuilles dire ce manuel d'utilisation...

La seule exception à cette règle concerne la mise en veille ou l'extinction totale de l'appareil pendant une longue période, qui entraînera son refroidissement total. Dans ce cas, une brève nouvelle période de « mise en chauffe » (de l'ordre de 10 à 15 mn) sera nécessaire pour obtenir les qualités sonores optimes. À moins que votre amplificateur ait été stocké dans des conditions inhabituelles, cette nouvelle stabilisation thermique ne prend que quelques minutes. Heureusement, vous n'aurez pas à attendre une nouvelle fois la période de rodage initiale de 300 heures!

Prenez le temps nécessaire pour dire ce manuel, et ainsi vous familiariser avec votre nouvel amplificateur. Nous connexons que vous estes pressé de le brancher et de l'écouter. Cependant, la lecture attentive de ce manuel et des conseils qui y figurent vous permettra, seule, de découvert tous les avantages de cette superbe piece d'électronique que vous venez de vous offrir. Merci d'avance.

conception très sophistiquée des circuits	Cet amplificateur Classé tire profit de l'utilisation de composants de très haute qualité, de l'application de principes de conception électronique avancés, et de tests très poussés. Sa conception utilise moins de composants que d'habitude dans le trajet du signal, Les performances aux mesures sont exceptionnelles. Ces résultats hors du commun démontré à la fois la capacité d'innovation et la pérennité des équipés de Conception Classé.
d'innombrables tests d'écoute	D'excellentes performances mesurées sont le moins que l'on puisse attendre des apparciels de réputation mondiale et, bien sûr, tous les apparciels Classé satisfont aux normes les plus strictes. Cependant, l'expérience nous a montré que cette excellence technique n'était pas suffisante pour garantir des résultats subjectifs musicaux dignes de ce nom.
	Pour cette raison, tous les apparciels Classé sont très soigneusement et laborieusement contrôlés,pendant tout le processus de leur conception et de leur fabrication, par des tests d'écoute. Nos oreilles constituent en effet encore les instruments de mesure les plus précis que nous ayons, et le complément indispensable des instruments de mesures électroniques. Nous considérons ces écoutes rigoureuses comme un complément nécessaire au très haut niveau d'ingénietrie que vous étés en droit d'attendre de votre amplificateur Classé.
fiabilité extraordinaire	L'équipe de Conception Classé a accumulé beaucoup de savoir faire et connait ce qui fonctionne bien sur le long terme.
	En utilisant uniquement des composants de très haute qualité, et en connaissant parfaitement leur comportement face à un vieillissement accéléré ainsi que réel, nous pouvons conceiveir des apparciels dont nous sommes certains de la résistance à l'épreuve du temps.
	Nous sommes ainsi convaincus que votre nouvel amplificateur Classé vous donna des années de plaisir musical sans aucun problème, comme tous les précédents apparciels Classé en donnent à leurs propriétaires.

protection totale

Enfin, votre nouvel amplificateur Classé intégre de nombreux circuits de protection, tous destinés à protégger à la fois l' amplificateur et vos enceintes acoustiques contre les alées de fonctionnement les plus dangereux. En plus, ces circuits de protection ne dégrdent en rien les performances normales de l' amplificateur, mais éteignent simplement l' amplificateur s'il se trouve confronté avec des conditions dangereuses. Ces conditions sont :

• Surcharge en sortie
  Courant continu (DC offset)
  Tension d'alimentation secteur (hors des tolerances normales)
• Températures de fonctionnement excessives

Si une telle condition survient (chacune peut nuire à l'amplificateur et certainement aux enceintes acoustiques), l'amplificateur se coupe immédiatement. Dans ce cas, l'indicateur par diode LED Standby (veille) clignotera en rouge jusqu'à ce que le défaut disparaisse, puis l'amplificateur se remettra en marche, après avoir pressé et maintainu la pression sur la touche de mise en veille Standby.

Si la tension d'alimentation se trouve hors des tolérances acceptées, la diode LED Standby (veille) se mettra à clignoter de la même façon. Dans tous les cas, l'appareil doit ensuite être éteint puis rallumé, après disparition de la cause de la mise en service de sa protection.

Face avant

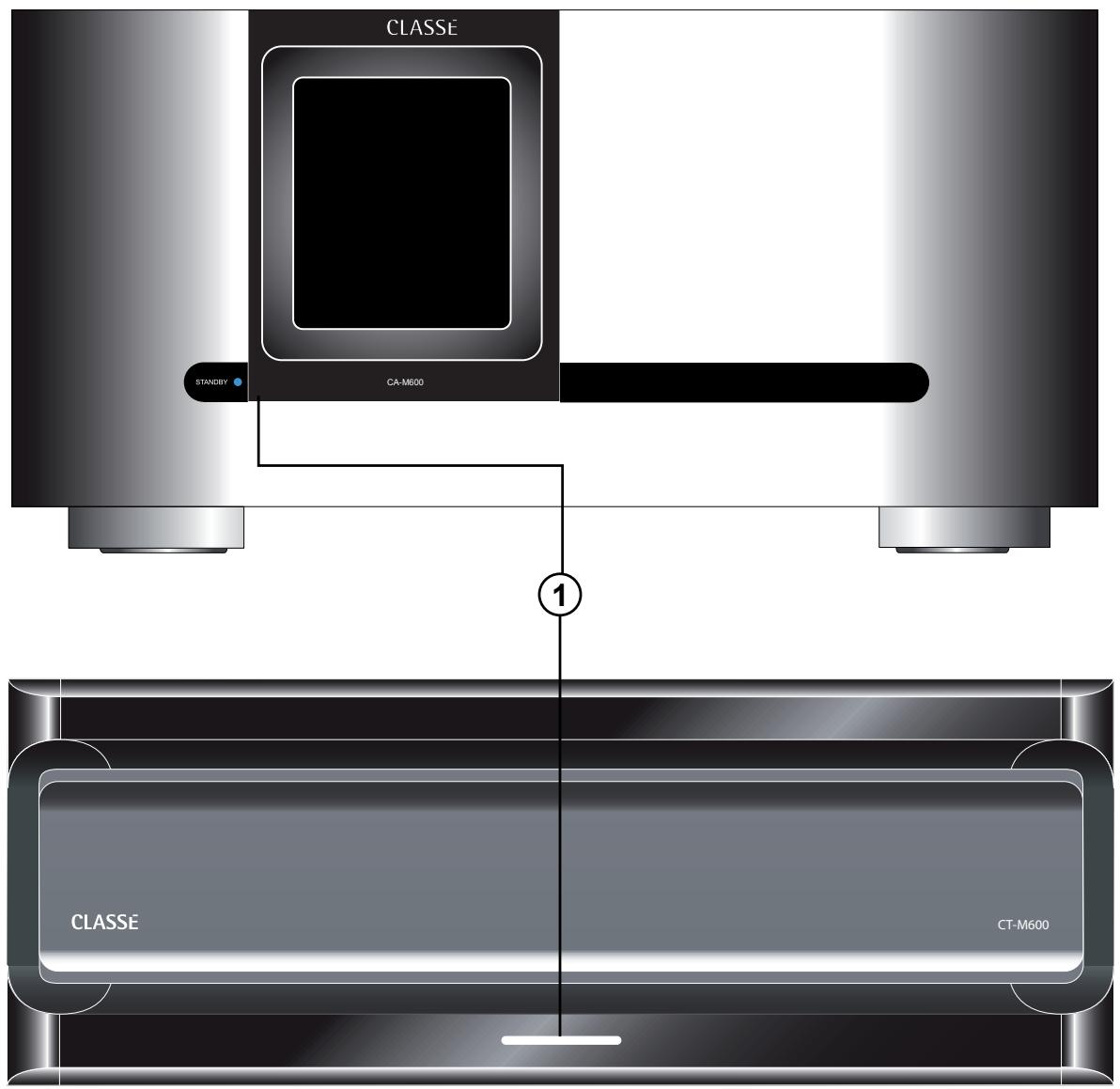

1 Touche de mise en veille Standby et diode LED indicatrice

La touche de mise en veille Standby de la face avant permet de basculer l'amplificateur entre son mode de fonctionnement normal et son mode de veille Standby qui « eteint » l'amplificateur tout en lui permettant de réagir aux différents modes d'allumage qu'il supporte (telécommande infrarouge, commutation par courant continu DC Trigger, prise bus CAN, ou prise RS-232).

Le mode de fonctionnement courant de l'amplificateur est indiqué par la diode LED de la touche Standby, en face avant, selon les modes de fonctionnement suivants:

• marche (on), diode rouge attenué = mise en veille Standby

• clignotante (à la mise en marche), = initialisation couleur bleue

• allumage effectif (on), diode bleue = fonctionnement effectif

• diode clignotante (après allumage) = tension d'alimentation en dehors des tolérances
• clignotante (alternativement rouge/bleu) = filtrer d'entree d'air devant etre nettoyé
• diode avec clignotement rouge lent = circuit(s) de protection activé(s)

En mode de veille Standby, les étages de gain de l'amplificateur sont eteints. Seuls une petite partie de l'alimentation et les etages de contrôle restent sous tension, consommant relativement peu d'énergie électrique. Heureusement, comme les étages de sortie nécessitant par nature beaucoup de courant, leur température de fonctionnement ideale est très vite atteinte, tout comme, parallèlement, la meilleure musicalité possible.

Si vous ne comptez pas utiliser l'amplificateur pendant une longue période, nous vous recommendons de débrancher son alimentation secteur. Vérifiez bien que l'amplificateur est en mode de veille Standby avant de débrancher son alimentation.

C'est aussi une excellente habitude que de débrancher physiquement du secteur tous les apparciels électroniques sophistiqués pendant un orage, car ses éclairs peuvent entrainer une surtension secteur importante capable de dépasser les limites d'un simple interrupteur général secteur. Une telle surtension (qui peut atteindre plusieurs centaines de volts) peut endommager n'importe quel apparéil électronique,quelles que soient sa robustesse et sa qualité de fabrication. La meilleure protection pendant un orage consiste donc purement et simplement à couper « physiquement » l'alimentation secteur.

Attention!

Si la diode LED de mise en veille Standby se met à clignoter en rouge, veuilles débrancher immédiatement l'amplificateur de son alimentation secteur, et vérifie que tous les branchements externes sont correctement effectuels et sécurisés. Si vous ne detectezaucun problème de ce type, veuilles contacter immédiatement votre revendeur agreé Classé pour assistance.

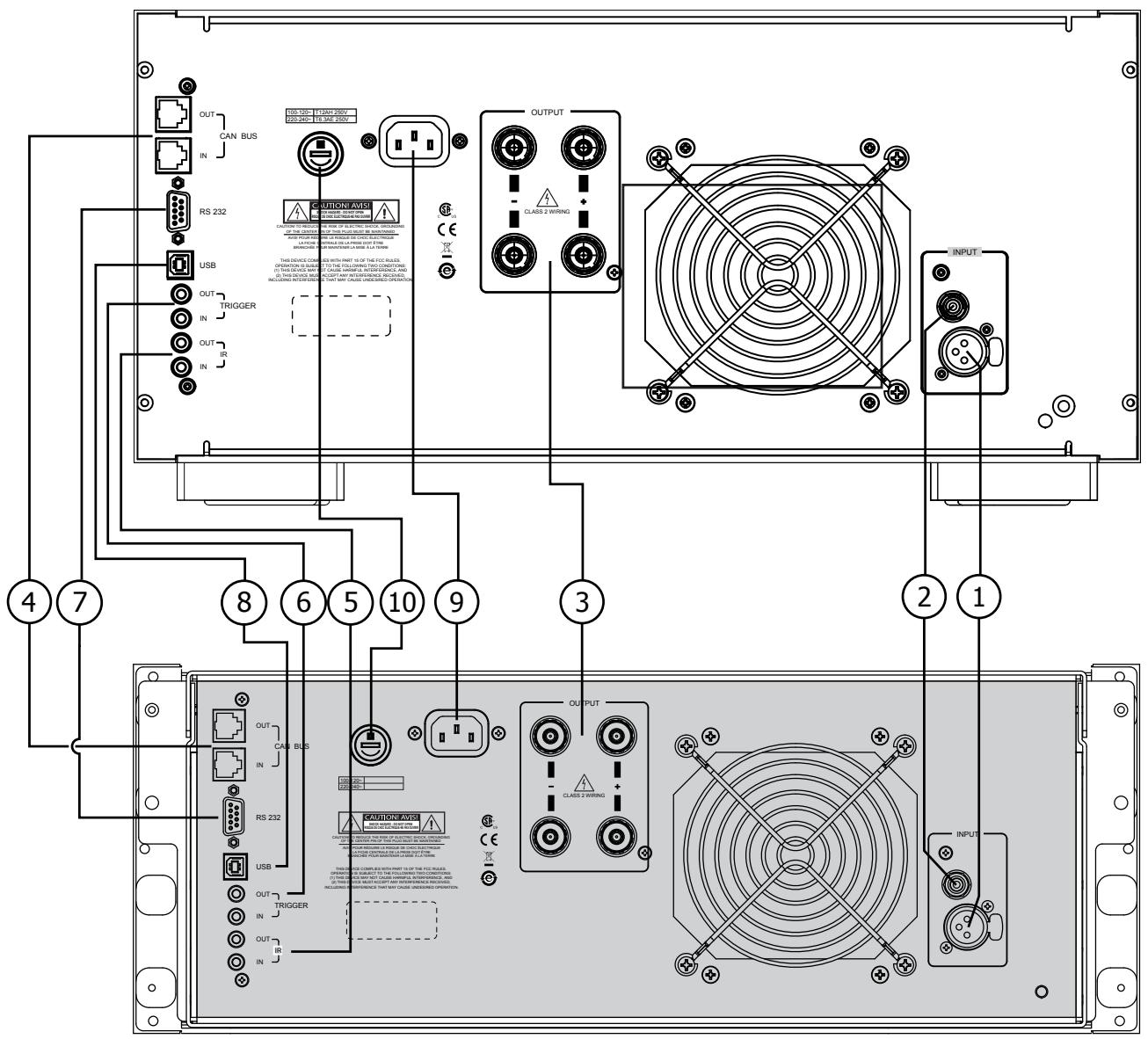

Face arrière

Les descriptions qui suivent sont conçues pour vous servir de guide instantané en réponse aux questions que vous poursriez vous poser concernant votre nouvel apparéil. Veuillez vous reporter au chapitre suivant (titré Installation) pour de plus amples précisions, et pour l'intégration parfaite de votre nouvel amplificateur dans votre système.

1 Entrée symétrique (XLR)

Les branchements audio symétriques ont été développés à l'origine pour le monde professionnel, afin de préserver les délicates nuances des très faibles signaux fournis par les microphones. Depuis plusieurs années maintainant, ils sont également utilisés par les constructeurs réputés comme Classé, pour préserver chaque nuance des plus belles performances de vos sources audio.

Techniquement, les liaisons audio symétriques apportent deux avantages distincts : elles doublent la force du signal lorsqu'il voyage d'un maillon à un autre, améliorant le rapport signal-bruit de 6 dB ; elles fournissent également un excellent travail pour la réjection de tous les bruits parasites et des interférences pouvant être captées entre les maillons, que ce soit des interférences electromagnétiques (EMI) ou de fréquences radio (RFI). Dans notre monde moderne constellé de liaisons sans fil, le nombre d'interférences potentielles flottant autour de nous est incroyablement plus élevé qu'il y a quelques années – ce qui revêt une importance particulière pour profiter au moins de nos musiques et bandes sonores de films préférentes.

Pour cette raison, nous vous recommendons vivement d'utiliser les liaisons symétriques entre tous vos maillons Classé, à chaque fois que cela est possible.

Le brochage des prises femelles XLR d'entrée est le suivant :

Broche 1: masse du signal

Broche 2: Signal + (non inversé)

Broche 3: Signal - (inversé)

Couronne externe de la prise : masse du chassinis

Ce brochage est conforme à la norme édICTée par l'Audio Engineering Society (AES 14-1992).

Si vous utilisez votre amplificateur Classé avec un préamplificateur Classé, il n'y aaucun problème. Achetez simplement un cable de liaison symétrique standard, et branche-let! Vous devrez simplement configurer l'amplificateur pour lui indiquer que vous utilisez ses prises symétriques, comme décrit dans le chapitre suivant Réglage initial.

Si vous utilisez un préamplificateur d'une autre marque, veuillez vous reporter à son manuel d'utilisation pour vérifier que le brochage de ses prises de sortie symétriques est bien identique à celui de l'amplificateur. Dans le cas contraire, demandez à votre revendeur qu'il vous fabrique les cables symétriques spécialement adaptés à votre liaison.

2 Entrees asymétrique (RCA)

Les cables de liaison asymétriques utilisant des prises RCA sont encore les plus répandus pour les liaisons analogiques des appareils électroniques grand public. Lorsqu'ils sont soigneusement utilisés et choisis avec du cable et des prises de haute qualité, ils fournissant d'excellentes performances. Classé a d'ailleurs déployé des efforts inhabituels pour que les prises asymétriques (RCA) de votre amplificateur soient les mêmes chances possible. Cependant, ce type de connexion ne peut offrir la même-immunité contre les parasites externes qu'une liaison symétrique -d'ou notre recommandation précédente pour l'utilisation des liaisons symétriques dés que cela est possible.

3 Sorties enceintes acoustiques (Speakers)

Deux paires de prises vissantes acceptant cinq types de connexion différents sont fournies pour chaque canal de l'amplificateur.

En pratique, le bi-câblage nécessite deux paires de cables (de préférence identiques) entre chaque canal de l'amplificateur et son enceinte acoustique correspondante. Dans la plupart des cas, l'amélioration subjective constatée concerne le niveau plus grand de détails reproduits et de transparence, résultat de l'envoi de signaux séparés aux deux sections du filtre de l'enceinte alimentant leur haut-parleur respectif.

(La majorité des enceintes acoustiques haut de gamme propose désormais deux paires de connecteurs correspondant chacune à une section du filtre intégré, l'une destinée à alimenter uniquement le haut-parleur de grave, et l'autre la section Médium-aigu, composé d'un ou plusieurs haut-parleurs pour la reproduction du Médium et de l'aigu.)

Bien que les bornes vissantes de votre amplificateur Classé acceptent directement du fil nu de force section, nous vous recommendons vivement d'utiliser des connecteurs-fourches, sertis et/ou soudés directement sur les extrémités des cables. L'utilisation de tels connecteurs de très haute qualité vous garantit que les contacts ne se détiroyeront pas progressivement, par oxydation des brins nus des conducteurs. Elle permet également d'éliminer les risques de court-circuit constatés avec de mauvaises connexions par fils nus uniquement.

4 Prises de commande Classé CAN Bus

Ces prises de type RJ-45 sont réservées pour le contrôle et la communication d'applications utilisant la norme Classé Audio utilisé à partir des specifications du « Controller Area Network » (CAN) bus. Veuillez vous reporter au chapitre CAN-Bus pour de plus amples informations sur ces fonctions et possibilités.

5 Entrée et sortie IR (infrarouge)

Votre amplificateur Classé intégre deux prises mini-jacks 3,5 mm capables de vehiculer les signaux infrarouge de télécommande très repandus aujourd'hui. De tels signaux infrarouge permettent de basculer l'amplificateur entre son mode de veille Standby et son mode de fonctionnement normal, et peuvent également transmettre tous les autres ordres infrarouge d'allumage-extinction. Ces codes peuvent également être intégrés dans des macrocommandes sophistiquées pour le contrôle total de séquences de commande de l'installation complète.

En fait, l'expression « Entrée et sortie IR » est inadaptée : le signal envoyé via ces prises est électrique, et non infrarouge. Il est obtenu par des récepteurs, distributeurs ou émetteurs (disponibles chez votre revendeur/agréé) qui transforment les impulsions de lumière infrarouge en impulsions électriques correspondantes. Le grand avantage de cette conversion est de pouvoir ensuite vehiculer ces signaux par cable où bon vous semble sans risque de les voir disparaître grâce à la fiabilité de la liaison purement électrique.

Parce que le système de commande infrarouge concu par votre revendeur commandera certainement plusieurs appar兼ls, votre amplificateur propose à la fois une entree (pour le contrôle de cet amplificateur) et une sortie (pour le contrôle d'autres maillons). Les signaux de commande peuvent ainsi passer d'un apparéil à l'autre, selon le principe « daisy chain » (comme les lampes d'une guirlande).

L'amplificateur est prévu pour receivevoir des commandes IR converties en tension continue de 5 volts, la pointe des prises jacks étant le « positif » et leur corps interne le « négatif »

6 Entrée et sortie commutation Trigger

La plupart des préamplificateurs audio/vidéo possèdent un système de commande par tension continue permettant de modifier l'état de fonctionnement des maillons associés. Notre amplificateur Classé sait tirer parti de cette possibilité pour passer de son mode de veille Standby à son fonctionnement normal, peut-être simultanément avec le préamplificateur A/V lui-même.

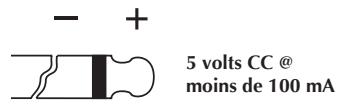

Deux prises mini-jacks mono 3,5 mm fournissant la tension nécessaire à cette commutation veille/marche de l'amplificateur. Ces prises véciculent la tension de commutation dans l'amplificateur sans la modifier, afin par exemple de commuter simultanément plusieurs amplificateurs selon le mode « daisy chain »

La commutation est activée en présence d'une tension continue comprise entre 5 et 12 volts, le cable des prises jacks étant le suivant :

7 Prise de commande RS 232

Cette prisetype DB-9 joue deux rôles:

• charger un nouveau programme de gestion du fonctionnement dans votre amplificateur (lorsque de nouvelles fonctions lui sont ajoutées, par exemple)
• pour le contrôle externe de l'amplificateur par des systèmes de pilotage comme les modèles AMX^TM et Crestron^TM

Pour de plus amples informations sur concernant les systèmes d'automatisation totale, veuillez contacter votre revendeur/agree.

8 Prise USB

Cette prise USB possède les mêmes fonctions que la prise DB-9 désrite précédemment. Elle est compatible avec les prises USB d'un ordinateur, et peut éviter d'avoir recours à un adaptateur USB vers RS-232.

9 Prise d'alimentation secteur AC Mains

Le CA-M600 / CT-M600 utilise un cable d'alimentation secteur normalisé IEC. Branchez ce cable IEC dans la prise correspondante IEC à l'arrête de l'amplificateur, puis ensuite son autre extrémité dans une prise d'alimentation secteur murale.

10 Fusible d'alimentation secteur AC Mains Fuse

Votre amplificateur de puissance Classé est équipé d'un fusible de protection générale d'alimentation secteur, accessible en face arrêté. Si vous suspectez ce fusible d'avoir fondu, débranchez votre amplificateur de l'alimentation secteur, ainsi que ses prises d'entrée et cables d'enceintes acoustiques, puis reportez-vous au paragraphe correspondant du chapitre Problèmes de fonctionnement.

Ne jamais ouvrir l'amplificateur. Il n'y a à l'intérieuraucun élément susceptible d'être changé ou modifie par l'utilisateur.

Danger!

Il y a à l'intérieur de l'amplificateur des tensions et courants électriques potentiellément dangereux, même lorsque celui-ci est débranché de son alimentation secteur. Ne jamais essayer d'ouvrir tout ou partie du coffret de l'appareil. Il n'y a à l'intérieur de l'amplificateur aucun élément susceptible d'être changé ou modifié par l'utiliseur. Toutes les interventions sur cet apparéil doivent impérativement être confiées à un revendeur ou distributeur agréé Classé.

Installation

Votre nouvel amplificateur Classé est d'utilisation très simple. Veuillez simplement suivre les étapes suivantes pour garantir le réglage et l'utilisation sûrs et efficaces de votre nouvel amplificateur.

Important :

Le branchement de l'alimentation secteur doit toujours être le dernier effectué sur votre nouvel amplificateur. C'est d'ailleurs, en règle générale, une excellente habitude que cette constant à tous jours allumer en dernier, dans le système, le ou les amplificateurs de puissance, après que tous les autres maillons soient alimentés par le secteur et stabilisés.

De la même manière, prenez l'habitude d'éteindre toujours en premier le ou les amplificateurs de puissance, ce qui évite aux enceintes acoustiques de supporter d'eventuels parasites de commutation lors de l'extinction des autres maillons.

1. Déballez chacun des éléments selon les instructions fournies plus haut.

Prenoz garde au fait que l'amplificateur est particulièrement lourd.

1. Installez l'amplificateur (lire soigneusement, plus haut, les paragraphs « Déballage » et « Installation »), et branche-les sur son alimentation secteur.

Ceci sous-entend que vous ayezAAParavant decidé de l'endetroit précis, verifie la ventilation correcte autour de I'appareil, du bon passage de tous les cables à l'arrête. Branchez ensuite l'amplificateur directement dans une prise secteur murale. N'utilise pas de cables rallonges, qui la plupart du temps ne sont pas adaptations à la consommation electrique nécessitee par I'amplificateur.

instructions pour montage en rack du CT-M600

POUR UNE INSTALLATION DANS UN RACK, VEUILLEZ CONTACTER VOTRE REVENDEUR AGREE CLASSE.

INSTALLATION SANS RACK DU CT-M600 :

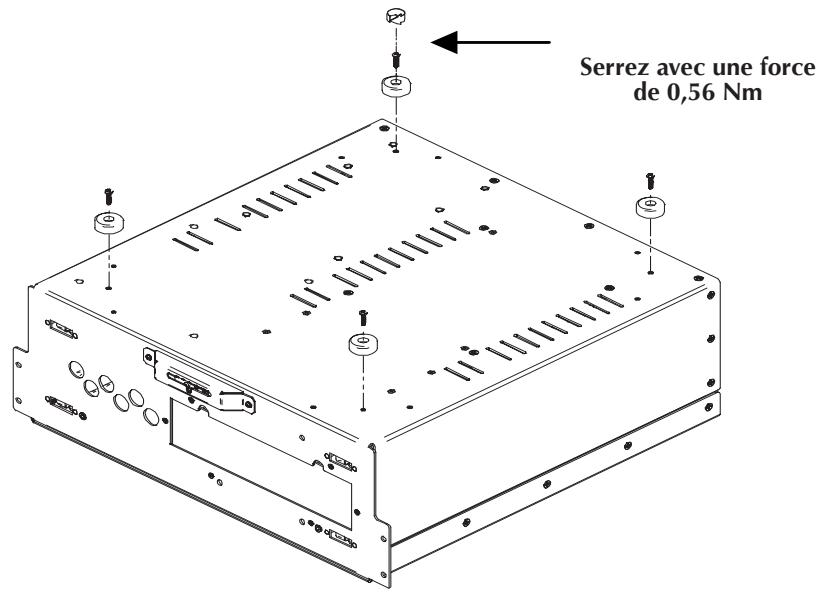

1a. Installez les 4 pieds avec les 4 rondelles #6 et les 4 vis type philips 6-32X9/16.

Des pieds optionnels sont également disponibles, à installer comme indiqué ci-dessous

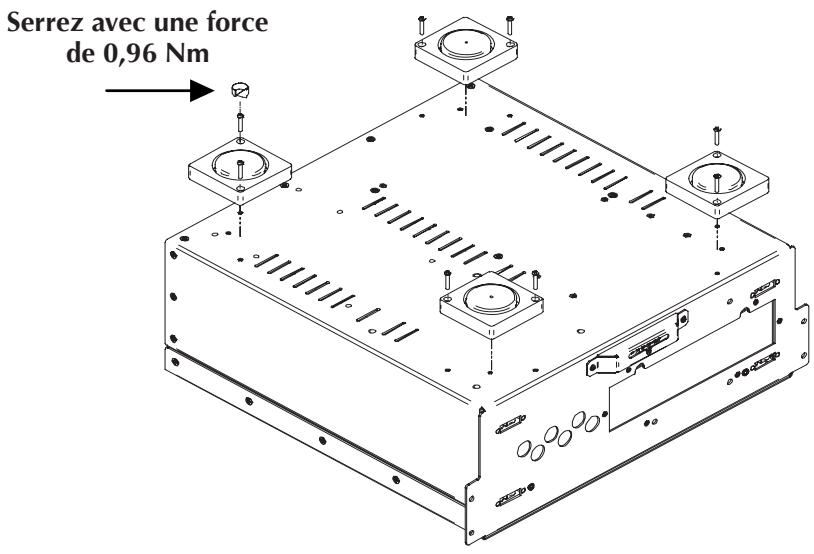

1b. Installez les 4 pieds optionnels (FC90902) avec leurs 4 vis 6-32X3/4.

Important!

N'oubliez pas d'instructor les deux écâpements de sécurité lorsqu'elles utilisés le CT-M600 comme apparéil installé de manière conventionnelle (pas en rack).

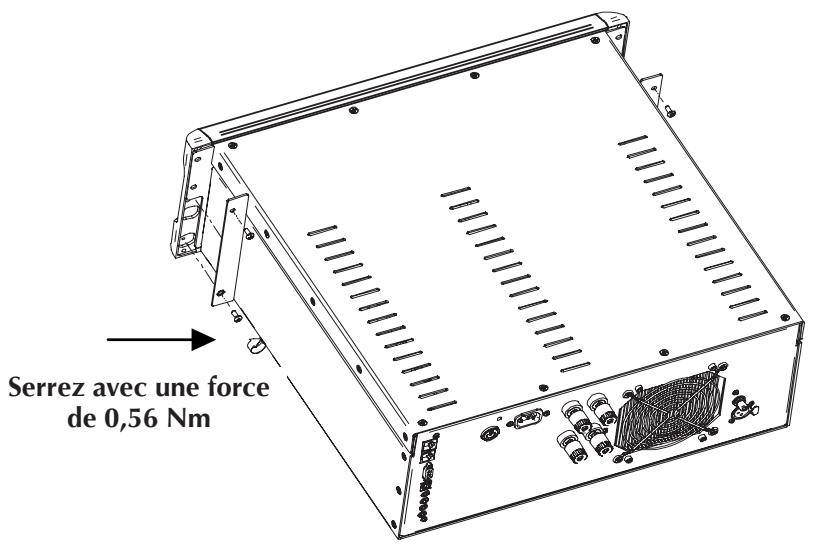

1. Installé les deux épaulements de sécurité gauche et droit (L7326 pour CT-SSP et les amplificateurs CT-AMP et L7909 pour CT-5300) en utilisant les 4 vis type philips 8-32X3/8.

3. Configurez votre amplificateur et son mode d'allumage (délambda).

Dans les systèmes utilisant plusieurs amplificateurs de puissance Classé, vous pouvez régler le déali, en secondes, avant que chaque amplificateur ne soit effectivement allumé, permettant ainsi de mettre le système en service dans l'ordre précis que vous avez choisi, sans allumer tous les apparciels en même temps. Cela peut aussi d attribuer un nombre à chaque apparéil, si vous utilisez le CAN-Bus. (Allumer plusieurs amplificateurs très puissants en même temps peut demander un appel de courant considérable pour la ligne d'alimentation secteur, ce qui peut déclencher inopinément certains fusibles ou disjoncteurs).

La série d'allumage et le numéro attribué à chaque amplificateur (en fonction du retard programme) doivent être programmes par votre revendeur/agréé Classé en utilisant une application PC spéciale.

4. Effectuez les branchements avec le préamplificateur/processeur.

L'amplificateur étant en mode de veille Standby (ou débranché de son alimentation secteur), et en utilisant les prises symétriques ou asymétriques, effectuez les branchements appropriés en n'utilisant que des cables de très haute qualité.

Assurez-vous que toutes les connexions sont parfaites, en resserrant notamment légèrement les couronnées externes des prises RCA avec des pince avant de les insérer dans les prises fémelles.

5. Effectuez les branchements avec les enceintes acoustiques.

Effectuez toutes les connexions nécessaires entre les sorties de l'amplificateur et vos enceintes acoustiques, en utilisant des cables spécifique de très haute qualité.

Branchez les prises noires (-) de l'amplificateur sur les prises noires (-) de vos enceintes acoustiques, et les prises rouges (+) de l'amplificateur sur les prises rouges (+) des enceintes. En cas de bi-câblage, il faut utiliser un total de quatre conducteurs électriques entre chaque canal d'amplificateur et l'enceinte correspondante : deux cables +/- pour le grave, et deux autres pour la section Médium-aigu. Assurez-vous de ne pas intervenir les cables sur les prises rouges (+) et noires (-), à chaque extrémité.

Vérifiez que tous les branchements soient solides et ne puissant se défaire d'eux-mêmes, mais ne serrez tout de même pas trop fort. Si vous pouvez tirer raisonnablement sur chaque cable sans qu'il ne présente le moindre mouvement aux extrémités, la qualité de la liaison est suffisante. Un serrage trop prononcé n'améliorera pas la qualité des contacts, et peut même, à la limite, déteriorer les prises.

6. Vérifiez deux fois toutes les connexions.

Nous savons bien que ce paragraphe peut sembler inutile et agaçant, mais il n'est pourtant jamais inutile de dépenser une ou deux minutes pour bien vérifier chaque connexion, et évientuellesment vérifier puis modifier celles qui semble de qualité précaire.

7. Allumez tous les mailons du système, puis allumez l'amplificateur.

C'est une excellente habitude à prendre que d'allumer toujours en dernier le ou les amplificateurs de puissance, et également de les éteindre les premiers. Cela évite les bruits parasites pouvant survenir à l'allumage/ extinction de certains maillons, qui peuvent alors atteindre et endommager les enceintes acoustiques.

8. Installez la face avant (CT-M600 uniquement).

Une fois tous les branchements effectués et après vérification du fonctionnement correct de l'ensemble, retirez la face avant de son emballage et mettez-la en place en la pressant fortement sur le chassin.

NOTE: Si l'amplificateur CT-M600 N'EST PAS installé dans un rack, la face avant doit être sécurisée sur le chassis en utilisant les agrafes de sécurité fournies. Cela évite de voir la face avant se désolidariser accidentellement de l'appareil, notamment si quelqu'un tente de le déplacer en le tenant par sa face avant.

CAN-Bus

Le système de contrôle en réseau de Classé, ou CAN-Bus (Controller Area Network) vous ouvre de toutes nouvelles possibilités d'interaction entre les amplificateurs, les préamplificateurs et les maillons-sources de la gamme Delta. Lorsque l'amplificateur est branché via le CAN-Bus, les différents éléments du système Delta Series sont en communication constante, créé ainsi un veritable réseau « global » qui délivre à chacun des maillons un grand nombre d'informations, et permet des fonctions regroupées sur plusieurs apparils, le tout simplement, grâce à l'écran tactile.

caractéristiques

Le CAN-Bus permet, simplement partir d'un des écrans tactiles d'un apparéil Delta, de :

• Afficher des informations sur tous les appareils reliés, y compris les amplificateurs de puissance non équipés d'écran tactile.
• Créer un « PlayLink», ou lien de lecture, qui permet à un processeur SSP ou un préamplificateur deLECTIONner automatiquement la bonne entrée lorsqu'un des maillons-sources est placé dans son mode de lecture.
• De régler la luminosité générale, celle de tous les écrans des apparciels du système.

réglagedesappareils

• De configurer tout le système pour que ses apparciels s'allument ou se mettent en mode de veille simultanement, par simple pression sur une unique touche, ou bien d'allumer ou de mettre en veille individuellement chaque maillon.
• De couper le son sur n'importe quel apparéil relié.

1 Appareils Classé Delta Series ou CT Series

Deux ou plus apparèils Classé Delta Series sont nécessaires, dont un au moins équipé d'un écran tactile.

2 Cables reseau Categorie 5

Ce sont des cables réseau ordinaires, utilisés habituèlement pour les liaisons Internet des ordinateurs. Ils doivent être de type « branchement direct » et non « croisé », et le total nécessaire est égal à celui des apparêls à relier entre eux, moins un.

3 Bouchon de terminaison CAN-Bus

Un unique bouchon de terminaison CAN-Bus peut être nécessaire. Il sera branché sur la prise repérée CAN-Bus OUT du dernier composant de la chaine CAN-Bus. Un de ces bouchons est fourni avec votre CT-M600. Ils sont également disponibles auprès de votre revendeur agréé Classé, ou du Centre de Service Classé le plus proche de chez vous (voir http://www.classeaudio.com/support/service.htm).

4 Boitier d'interface CAN-Bus SSP-300 & 600

Les systèmes utilisant un processeur SSP-600 ou SSP-300 ont également besoin d'un boîtier d'interface spécial. Il est fourni avec les apparéils correspondants, ou est également disponible auprès de votre revendeur/agréé Classé, ou du Centre de Service Classé le plus proche de chez vous (voir http://www.Classeaudio.com/support/service.htm).

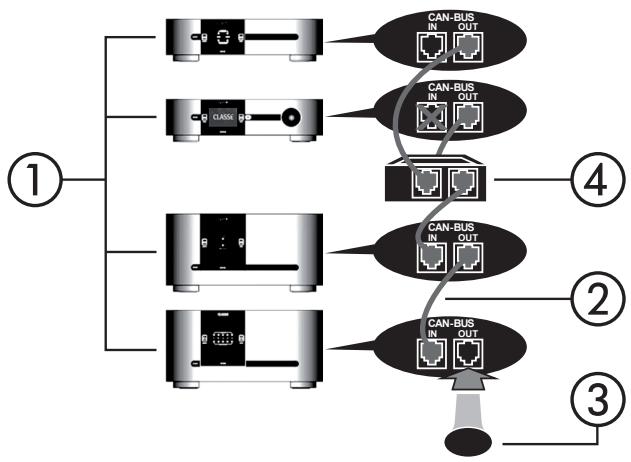

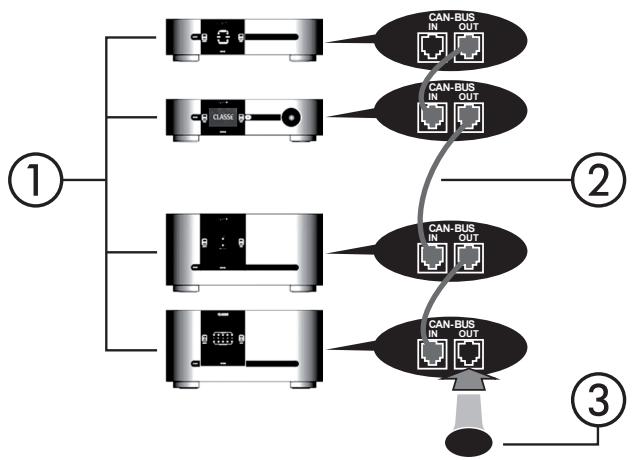

Le diagramme ci-dessous illustre la manière dont doivent etre reliés entre eux les apparéils d'une chaine CAN-Bus.

N'importequelleassociationdemodeles,dansn'importequelordre.

Pour tous systèmes avec SSP-300 ou SSP-600.

NOTE : la chaine ainsi formée peut nécessiter la présence d'un bouchon de terminaison CAN-Bus sur la prise de sortie CAN-Bus du dernier apparéil.

utilisation du CAN-Bus

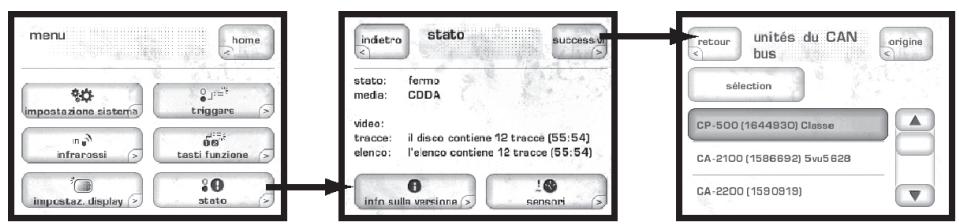

Les fonctions CAN-Bus sont contrôlées à partir de l'écran tactile de n'importe quel maillon Delta Series. Il n'y a pas d'apparéil « maître », ce qui fait que l'écran tactile de n'importe quel maillon relié à la chaine CAN-Bus peut être utilisé pour ces commandes. Il sera cependant certainement plus simple, au moins au début, de n'utiliser qu'un seul écran.

Les fonctions CAN-Bus sont accessibles en pressant la touche menu de la façon de l'appareil ou de sa télécommande, puis la touche état (status), suivie enfin d'une pression sur la touche plus (more).

L'écran tactile doit alors afficher les unités du CAN-Bus, c'est-à-dire tous les apparciels reliés selon ce principe, avec leur méthode et leur numéro de série.

Le fait demettre en surbrillance la ligne correspondant à un de ces apparéils le désigne comme l'appareil cible. Les diodes de cet apparéil se mettent alors à clignoter (sauf s'il s'agit de l' apparéil dont vous utilisez l'écran pour ces réglages).

Une fois que vous avez besoin l'appareil cible désire, pressez la touche select. Les diodes de cet apparéil cèssent de clignoter, et l'écran affiche toutes les caractéristiques CAN-Bus accessibles pour cet apparéil. Certaines de ces caractéristiques sont communes à tous les apparéils, d'autres ne s'appliquent qu'à certains d'entre eux.

Fonctions accessibles par le CAN-Bus

Les fonctions suivantes sont accessibles et régables quel que soit l'appareil.

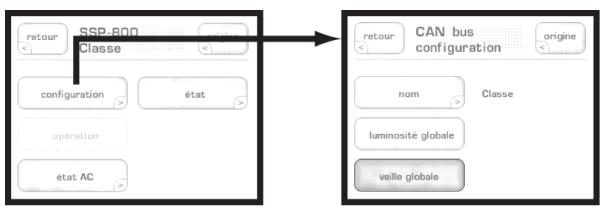

configuration

Le choix de configuration affiche l'écran de configuration CAN-Bus, partir duquel vous accédez au nom, à la luminosité générale et à la mise en voille générale de l'installation.

fonctionnement

Le besoin de fonctionnement (opera) permet de place en ou hors de son mode de voir l'appareil, ou d'en couper le son. Cette fonction est volontairement désactivée pour l'apparéil dont vous utilisez l'écran tactile pour l'accès aux fonctions CAN-Bus.

état alimentation

L'écran état alimentation (AC status) affiche les informations en provenance des capteurs électriques de l'appareil. Il y a deux écrans disponibles, le second en pressant la touche plus (more).

état général (status)

L'écran état (status) représenté le moyen le plus direct d'acceder aux informations essentielles concernant l'appareil cible. C'est-à-dire son modele, la version de son logiciel de fonctionnement (software), son état actuel de fonctionnement et son numero de série.

nom

Vous permet de régler le nom de cet apparéil, tel qu'il apparaitra ensuite dans la liste des apparéils CAN-Bus. Ce nom apparaitra lors du prochain affichage, avec la référence du modèle et le numéro de série, afin de vous faciliter le repérage de tous les apparéils dans une installation particulièrement sophistiquée.

luminosité générale

En plaçant tous vos apparèils sur luminosité générale (global brightness), vous pouvez régler la luminosité de tous les écrans et diodes LED de tous les apparèils uniquement en modifient un seul réglage de luminosité, sur un seul écran. Tous les logiciels liés au CAN-Bus mettront immédiatement à jour la luminosité générale. Si vous souhaitez cependant que la luminosité d'un seul apparèil ne suive pas ce réglage général, il vous suffit de déslectionner Luminosité Générale pour cet apparèil.

mise en veille générale

En plaçant tous vos apparèils sur mise en veille générale (global standby), vous pouvezmettre en ou hors mode de veille Standby tous les apparèils uniquement en pressant une seule touche standby un seul apparéil, ou sa télécommande. Tous les logiciels liés au CAN-Bus mettront immédiatement à jour la mise en veille générale. Si vous souhaitez cependant que la mise en veille d'un seul apparéil ne suive pas ce réglage général, il vous suffit de déslectionner Mise en veille Générale pour cet apparéil.

Caracteristiques CAN-Bus spécifiques

Les fonctions suivantes sont accessibles et régles uniquement sur certains types d'appareils.

PlayLink

Cette fonction ne concerne exclusivement que les lecteurs de disque de la gamme Delta, et ne concerne qu'un préamplificateur ou proceseur Surround relié au lecteur de disque en question via les prises CAN-Bus.

Lorsque la fonction PlayLink est activée, une pression sur la touche lecture (play) du lecteur de disque entraine automatiquement sa sélection en tant que source sur le préamplificateur/processeur, via l'entrée spécifique. Cela signifie que vous pouvez dire un CD ou un DVD en pressant une seule et unique touche.

La première étape pour utiliser la fonction PlayLink consiste àCHOISIR L'ENTREE que vous souhaitez selectionner lorsque la touche lecture est pressee sur le lecteur de disque. Pressez I'icone PlayLink, puis choisissez l'entree voulue dans la liste qui s'affiche.

Une fois que vous avez sélectionné l'entrée, pressez la touche retard (back) puis choisissez configuration. La fonction PlayLink est alors activée et apparait sous forme d'icone dans le menu de configuration CAN-Bus.

PlayLink est automatiquement activée après une mise à jour du logiciel, et l'icone PlayLink apparaît seulement dans l'écran de configuration CAN-Bus d'un lecteur de disque.

La fonction PlayLink ne peutCHOIsir qu'une seule entree par lecteur de disque. Elle n'est donc pas conue pour les utilisateurs lisant souvent un CD ou un DVD sur le meme lecteur de disque, mais a partir de differentes entrees. Lorsque la fonction PlayLink est activee, le lecteur de disque choisit always par defaut la meme entree a chaque pression sur la touche lecture, que l'on lise un CD ou un DVD.

info amp(li)

Disponible uniquement pour les amplificateurs, cet écran affiche les données fournies par les capteurs de température placés sur ses radiateurs de refroidissement et son module d'alimentation.

NOTE : Cette fonction n'est accessible que si l'amplificateur cible est effectivement allumé.

journal d'evénements (log)

Réserve aux amplificateurs, cette fonction est le journal des événements survenus sur le circuit de protection, et elle n'est accessible que lorsque l'amplificateur cible est en position de veille standby. Le circuit de protection coupe automatiquement l'amplificateur ou le canal représentant une température trop élevé, ou si un défaut de l'étage de sortie cause un risque de dommage pour les enceintes acquistiques. Ce journal fournit les détails des circonstances ayant entraîné la mise en protection du circuit, et permet au revendeur ou au service Classé compétent d'obtenir de très utiles renseignements si une intervention de leur part s'avère nécessaire.

Ce journal rapporte les événements suivants, dont voici l'interprétation générale :

+ve slow blo trip & -ve slow blo trip — Le courant nominal a dépasse les limites de sécurité.
+ve fast blo trip & -ve fast blo trip — Le courant de crête a dépasse les limites de sécurité.
- over temperature trip — La température excède les limites de sécurité normales.
- DC protection trip — Le niveau de sortie continues à dépasse les limites de sécurité.
- Communication failure — Perte de communication avec les capteurs de surveillance de l'amplificateur.
- AC line trip — L'alimentation secteur dépasse les limites pour un fonctionnement correct de l'amplificateur.
- Air intake filter — Le filtré interne purifie l'air enrant dans l'appareil et doit être nettoyé régulièrement. Cette opération estprogrammée pour être effectuee toute les 2000 heures, même siles capteurs ne détectent pas de défaut dans le flux d'air. La diode de veille va clignoter en permanence jusqu'a ce que l'etat du filtrésoit vérifie. Ensuite, il faut réinitialiser l'appareil en appuyant sur leboutons veille pendant plus de 3 secondes.

Ces événements sont rares et ne survient généralement que pour des raisons externes aux amplificateurs eux-memes. Ils doivent donc etre interprétés positivement.Un amplificateur est concu pour ce qu'il doit faire.

Entretien

Pour enlever la poussière sur le coffret, utilisez un plumeau ou un fin tissu non pelucheux. Pour-retirer la saleté ou des traces de doigt, nous recommendons uniquement un chiffon deux légerement imbibé d'alcool isopropyle. Imbibez uniquement le chiffon d'alcool, avant de le passer doucement sur la surface de l'amplificateur. Ne pas utiliser trop d'alcool afin qu'il ne puisse en aucun cas s'égoutter du chiffon.

Attention!

Ne jamais, enaucun cas, appliquer directement de produit liquide sur l'amplificateur, car un liquide quel qu'il soit introduit dans l'appareil peut endommager gravement et irrémédiablement celui-ci.

De temps en temps, les filtres présents derrière la face avant nécessitant d'être retirés et d'être rincés avec une eau pure et fraîche. Un capteur de pression mesure le flux d'air et déterminé automatiquement quand les filtres ont besoin d'être nettoyés. Lorsque ce nettoyage est nécessaire, la diode Standby LED clignote en rouge/bleu et un message est envoyé sur les écrans tactiles des apparciels reliés à l'amplificateur via le système CAN-Bus. S'agissant d'une opération de maintenance et non d'un système de protection, l'amplificateur va continuer à fonctionner alors que la diode clignote, pour ne pas interrompre les écoutes en cours.

Problèmes de fonctionnement

En règle générale, consultez toujours votre revendeur/agréé Classé en cas de problème. Avant cela, toute fois, vérifie si le problème rencontres n'est pas évoqué ci-après. Essayez alors la ou les solutions proposées. Si rien ne résout votre problème, consultez votre revendeur/agréé Classé.

1. Pas de son, et la diode LED ne s'allume pas.

• L'amplificateur n'est pas branché dans une prise d'alimentation secteur, ou l'alimentation n'est pas effective (disjoncteur, fusible fondu).
• Un problème ponctuel de perte de tension ou de puissance nécessite la remise à zéro du proceseur interne. Débranchez l'appareil pendant au moins 30 secondes, puis rebranchez-le et allumez-le.
• Le fusible d'alimentation secteur est fondu. Voir le problème de fonctionnement #4 ci-dessous (ou contactez votre revendeur Classé).
• La tension d'alimentation n'est pas correcte. Vérifiez la tension d'alimentation requise sur la face arrêté de l'appareil.

2. Pas de son, et la diode LED clignote en rouge.

• Le circuit de protection est activé. Pour réinitialiser l'amplificateur, pressez et maintenez la pression pendant au moins 3 secondes sur sa touche Standby pour étendre l'amplificateur. Puis débranche toutes les entrées et sorties.

• Essayez ensuite de rallumer l'amplificateur en pressant sa touche Standby. Si la diode LED continue de clignoter, c'est l'amplificateur lui-même qui présente un problème. Débranchez-le et apportez-le à votre revendeur/agree Classé pour révision.

• S'il fonctionne ainsi sans problème, éteignez-le, rebranchez toutes les entrées, puis rallumez-le. S'il se remet en mode de protection (diodes clignotantes), le problème vient d'un élément du système place « en冲动», probablement une tension continue parasite ou similaire. Notre amplificateur essaire alors de protéger vos enceintes acoustiques (meme une faible tension continue permanente peut augmenter la distorsion et endommager les enceintes en relativement peu de temps). Essayez de brancher et débrancher les différentes sources pour déterminer celle qui est la cause du problème, si cela provient d'un seul maillon ou survient en permanence (cas du préamplificateur défectueux). Contactez votre revendeur pour vous aider à déterminer puis éradiquer la cause de la panne.

3. L'amplificateur reste eteint.

• Vérifiez qu'il existe bien une ventilation ajustée autour de l'appareil, et que la température ambiente de la piece n'excède pas 40^ (105°F).
• Passez en revue les problèmes détaillés ci-dessus (si l'amplificateur s'est mis en mode de protection).
• L'amplificateur garde en mémoire tous les événements d'activation de ses circuits de protection. Ils sont visibles sur un écran tactile d'un apparéil relié via le système CAN-Bus, ou par votre revendeur utilisant un programme spécial de diagnostic sur PC. Contactez vous revendeur pour confirmer l'origine du problème.

4. Le fusible d'alimentation secteur a fondu.

La procédure de résolution du problème « fusible secteur fondu » est particulière, d'autant que cet événement – très rare – indique généralement la présence d'un problème sérieux. Veuillez donc suivre les étapes suivantes, en respectant bien leur ordre :

a. Debranchez l'amplificateur de son alimentation secteur, de ses cables en entrées comme en sorties, et retirez le capot du fusible, sur la face arrière.
b. Si leFuse est fondu, remplacez-le mais uniquement avec un fusele exactement de meme type et de meme valeur.L'utilisation d'un fusible differente,type ou valeur,et notamment d'un fusible de valeur plus elevée,peut entrainer des dommages irrereversibles à votre amplificateur.Si ce changement de fuseble vous semble trop complique,n'hesitez pas a contacter votre revendeur pour assistance.

Tension d'alimentation 100/120 CA

Type de fusible

IEC fusion retardée, haut pouvoir de fusion

Valeur du fusible

12 A 250 V

Tension d'alimentation

220/230/240 CA

Type de fusible

IEC fusion retardée,

Valeur du fusible

pouvoir de fusion amélioré

6,3 A 250 V

c. ÀpRES avoir replaced le fusible et son capot, rebranchez l'amplificateur uniquement sur son alimentation secteur, et sans rebrancher aucune de ses entrées et sorties. Si le fusible fond a nouveau, débranchez l'amplificateur et contactez immédiatement votre revendeur/agréé.
d. Si tout semble se passer normalement, mettez l'amplificateur dans son mode de veille Standby, rebranche soigneusement tous les cables en entrée et rallumez-le. Si le fusible fond a nouveau (ou que l'amplificateur se met en mode de protection), le problème - sérieux - vient du préamplificateur/processeur. Contactez votre revendeur/agree Classé.
e. Enfin, si tout se passse normalement, remettez l'amplificateur dans son mode de veille Standby puis rebranche soigneusement les enceintes acoustiques. Vérifiez l'absence de tout court-circuit aux deux extrémités des différents cables. Puis rallumez l'amplificateur. Si le fonctionnement est normal (le fusible ne fond pas), c'est que le précédent fusible a probablement fondu pour protéger l'amplificateur d'une importante surtension secteur. S'il fond à nouveau, contactez votre revendeur/agréé Classé pour assistance.

5. La diode LED de mise en veille Standby clignote rapidement.

• Essayez de remettre à zéro l'appareil en le débranchant du secteur, attendez plusieurs secondes puis rebranchez-le. Si cela ne corrige pas le problème, contacter votre revendeur agréé Classé pour assistance.

Specifications

Toutes les mesures sont faites sans pondération avec une bande passante de 500kHz (sauf le rapport S/B).

Réponse en fréquence 1 Hz - 80 kHz (-3 dB)

$$ 1 0 \mathrm {H z} - 1 5 5 \mathrm {k H z} (+ 0 / - 3 \mathrm {d B}) $$

■ Puissance de sortie nominale 600 W/canal RMS sur 8 Ω (27,8 dBW)

$$ 1 2 0 0 \mathrm {W} / \text {c a n a l R M S @} 4 \Omega (2 7, 8 \mathrm {d B W}) $$

Distorsion harmonique < 0,002 % @ 1 kHz symétrique

$$ < 0,004\% @1\mathrm{kHz}\text{asymétrique} $$

Tension de sortie crête 240 V crete a crete, 80 V RMS sans charge

$$ 2 2 0 \mathrm {V} \text {c r e t e} \quad \mathrm {a c r e t e}, 7 3 \mathrm {V} \mathrm {R M S} \text {s u r} 8 \Omega $$

Impedance d'entrée 50 kΩ symétrique / asymétrique

■ Gain en tension 29 dB symétrique / asymétrique

Niveau d'entrée à l'échéage 2,86 V RMS symétrique / asymétrique

Distorsion d'intermodulation> 100 dB sous la fréquence fondamentale,

$$ \text {s u r} 8 \Omega \text {s y m e t r i q u e} / \text {a s y m e t r i q u e} $$

$$

9 0 \mathrm {d B} \text {s o u s l a f r e q u e n c e f o n d a m e n t a l e}, $$

$$ \text {s u r} 4 \Omega \text {s y m e t r i q u e} / \text {a s y m e t r i q u e} $$

Rapport signal-bruit - 120 dB à puissance crée sur 8 Ω

$$ \text {B a n d e p a s s a n t e m e s u r e} 2 2 \mathrm {k H z} $$

Impedance de sortie 0,03 @ 1 kHz

Consommation veille (standby) < 1 W @ 230 V

Consommation maximum 440 W @ 1/8 de puissance sur 8 Ω

Dimensions CT-M600 Largeur (avec façade) : 483 mm

$$ \mathrm {C T - M 6 0 0 L a r g e u r (s a n s f a c a d e) : 4 3 2 m m} $$

$$ \mathrm {C A - M 6 0 0 P r o f o n d e u r (s a n s l e s p r i s e s)}: 4 4 5 \mathrm {m m} $$

$$ \mathrm {C T - M 6 0 0 P r o f o n d e u r (s a n s l e s p r i s e s)}: 4 7 3 \mathrm {m m} $$

$$ \mathrm {C A - M 6 0 0 H a u t e u r : 2 2 3 m m} $$

$$ \mathrm {C T - M 6 0 0 H a u t e u r : 1 7 7 m m} $$

■ Poids emballe CA-M600:45,36 kg CT-M600:49,5 kg

■ Poids net CA-M600 : 39,92 kg CT-M600 : 40,5 kg

■ Alimentation secteur indiquée sur la face arrêté

Pour de plus amples informations, contactez votre revendeur Classé, ou contactez :

Classé Audio

5070 François Cusson

Lachine, Quebec

Canada H8T 1B3

Amérique du Nord : 1 800 370 3740

email : [e-mail]
