flashing (on power-up) off + Channel LED on flashing (after power-up)
Le symbole de l’éclair terminé par une flèche dans un triangle équilatéral est destiné à alerter l’utilisateur de la présence d’une tension électrique « dangereuse » non isolée à l’intérieur de l’appareil, suffisante pour entraîner l’électrocution des personnes. Le symbole du point d’exclamation dans un triangle équilatéral est destiné à alerter l’utilisateur de la présence de conseils et indications importantes dans le manuel accompagnant l’appareil. Le symbole « CE » (ci-contre, à gauche), indique que l’appareil a reçu le total agrément des normes de la Communauté Européenne concernant ses caractéristiques électromagnétiques (EMC, Electromagnetic Compatibility) et basse tension (LVD, Low Voltage Directivity). Tous les appareils Classé sont conçus en totale conformité avec les directives internationales concernant les restrictions d’utilisation de substances dangereuses (RoHS) pour l’environnement, dans les équipements électriques et électroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.
Cela signifie que votre appareil Classé répond aux normes de sécurité et de fabrication les plus draconiennes du monde. Le symbole « CE » signifie que votre acquisition satisfait ou dépasse les normes de la Communauté Européenne quant à sa qualité de fabrication spécifique et individuelle et au respect total de votre sécurité. Cet appareil a été testé et satisfait totalement aux normes concernant les appareils numériques de Classe B, selon le chapitre 15 des normes FCC. Ces limites concernent une protection raisonnable contre les risques d’interférences dans une installation résidentielle. Cet appareil génère, utilise et peut rayonner une énergie radiofréquence, ce qui, s’il n’est pas installé selon les instructions contenues dans ce manuel, peut générer des parasites dans les radiocommunications. Cependant, il n’y a aucune garantie que de telles interférences ne se produisent pas dans certains cas d’espèce. Si vous constatez de telles interférences sur la réception radio ou télévision, ce qui peut être mis en évidence en éteignant puis rallumant cet appareil, nous vous encourageons à les éliminer en essayant une des procédures suivantes : • Réorientez ou déplacer l’antenne de réception. • Éloignez plus les appareils de réception et cet appareil les uns des autres. • Branchez cet appareil dans une prise d’alimentation secteur d’un circuit différent de celui alimentant les appareils de réception. • Contactez un technicien agréé radio/TV pour assistance. ATTENTION : Des modifications sur cet appareil, non expressément approuvées par son constructeur, annulent totalement la responsabilité de ce dernier et la garantie sur l’appareil. Les informations contenues dans ce manuel sont sujettes à modification sans préavis. La dernière version de ce manuel (en anglais) est en permanence disponible sur notre site Internet à l’adresse htpp://www.classeaudio.co
2. Pour éviter tout risque d’incendie et d’électrocution, ne jamais exposer l’appareil à la pluie ou l’humidité. Si un liquide pénètre à l’intérieur de l’appareil, débranchez-le immédiatement de l’alimentation secteur et faites-le tout de suite vérifier par un technicien qualifié et agréé. 3. N’installez pas l’appareil près d’une source de chaleur, tel qu’un radiateur, une bouche de chaleur, etc. et ne le laissez pas exposé aux rayons directs du soleil. 4. Branchez l’appareil sur une source d’alimentation secteur de tension correcte. L’emballage externe et une étiquette en face arrière, à côté du numéro de série, indique la tension d’alimentation correcte. Une mauvaise tension d’alimentation peut entraîner une panne importante, et annule la garantie. 5. Le câble d’alimentation secteur doit être disposé de telle manière qu’il ne soit pas écrasé ou pincé par un quelconque appareil ou objet placé sur son trajet. Ne tirez pas directement sur le câble pour débrancher la prise. Si le câble d’alimentation présente la moindre détérioration, montrez-le immédiatement à votre revendeur agréé Classé afin qu’il procède à sa réparation ou son remplacement. 6. Si vous n’utilisez pas l’appareil pendant une période relativement longue (vacances, etc.), débranchez-le du secteur pour éviter tout problème pouvant survenir d’une éventuelle surtension ou d’un orage. 7. NE JAMAIS laisser un liquide s’introduire à l’intérieur de l’appareil. 8. NE JAMAIS poser de récipient contenant un liquide sur l’appareil. 9. NE JAMAIS bloquer la ventilation par les ouïes ou les ventilateurs de l’appareil. 10. NE JAMAIS court-circuiter aucun fusible. 11. NE JAMAIS remplacer un fusible par un modèle d’une valeur ou d’un type différents de celui remplacé. 12. NE JAMAIS tenter de réparer ou modifier soi-même cet appareil. Si un problème survient, contactez immédiatement votre revendeur agréé Classé. 13. NE JAMAIS exposer l’appareil à des températures extrêmes, trop élevées ou trop basses. 14. NE JAMAIS faire fonctionner cet appareil dans une atmosphère présentant des risques d’explosion. 15. TOUJOURS débrancher un appareil électronique sensible pendant un orage. Veuillez noter ci-dessous le numéro de série de votre nouveau maillon Classé, pour future référence. Numéro de série # : ____________________________________

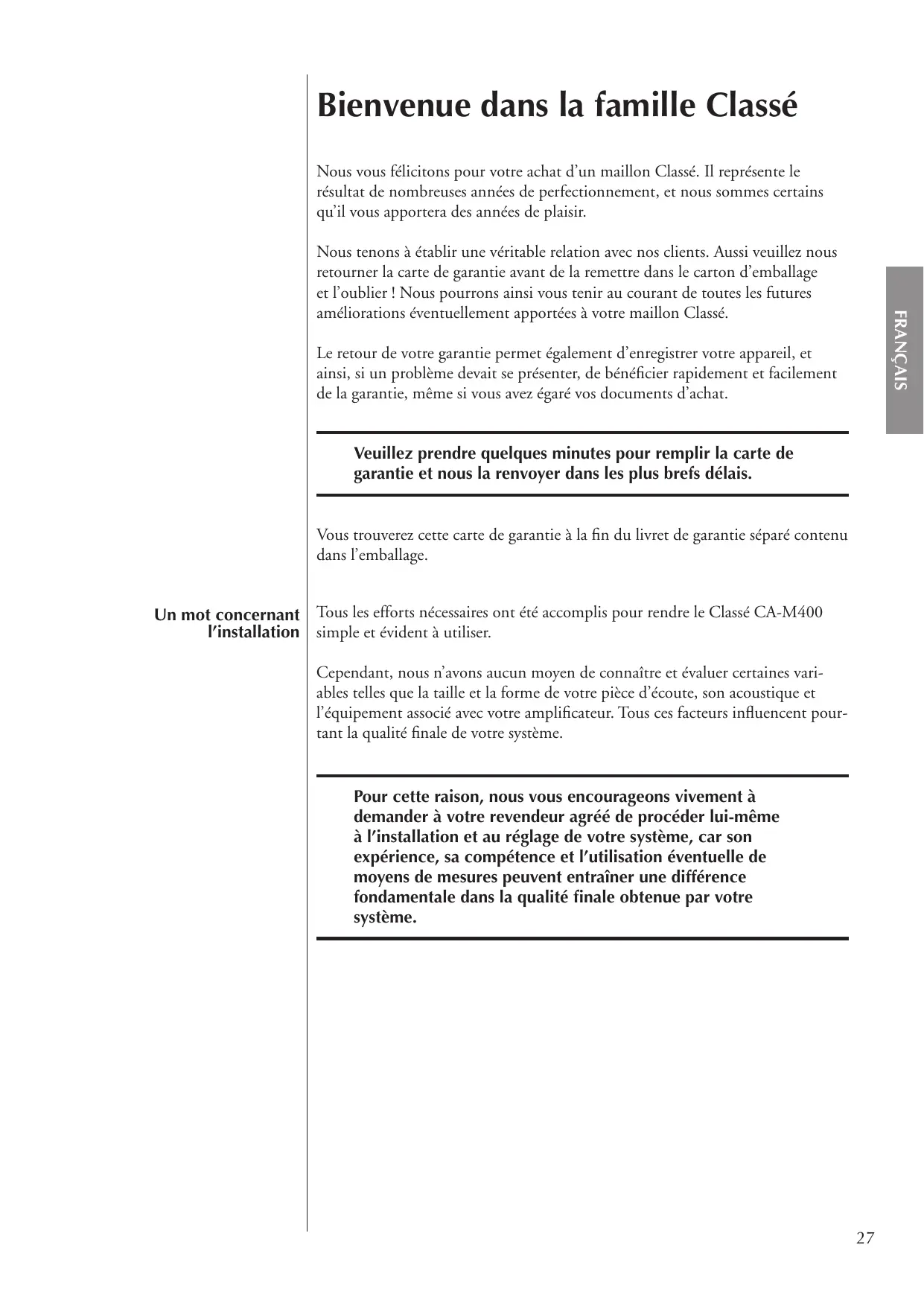

FRANÇAIS Nous tenons à établir une véritable relation avec nos clients. Aussi veuillez nous retourner la carte de garantie avant de la remettre dans le carton d’emballage et l’oublier ! Nous pourrons ainsi vous tenir au courant de toutes les futures améliorations éventuellement apportées à votre maillon Classé. Le retour de votre garantie permet également d’enregistrer votre appareil, et ainsi, si un problème devait se présenter, de bénéficier rapidement et facilement de la garantie, même si vous avez égaré vos documents d’achat. Veuillez prendre quelques minutes pour remplir la carte de garantie et nous la renvoyer dans les plus brefs délais. Vous trouverez cette carte de garantie à la fin du livret de garantie séparé contenu dans l’emballage. Un mot concernant Tous les efforts nécessaires ont été accomplis pour rendre le Classé CA-M400 l’installation simple et évident à utiliser. Cependant, nous n’avons aucun moyen de connaître et évaluer certaines variables telles que la taille et la forme de votre pièce d’écoute, son acoustique et l’équipement associé avec votre amplificateur. Tous ces facteurs influencent pourtant la qualité finale de votre système.
à l’installation et au réglage de votre système, car son expérience, sa compétence et l’utilisation éventuelle de moyens de mesures peuvent entraîner une différence fondamentale dans la qualité finale obtenue par votre système.
Déballage de Veuillez déballer soigneusement votre amplificateur de puissance suivant les votre amplificateur instructions fournies, et retirez tous ses accessoires du carton d’emballage. Prenez garde lorsque vous soulevez l’amplificateur, car il est assez lourd.

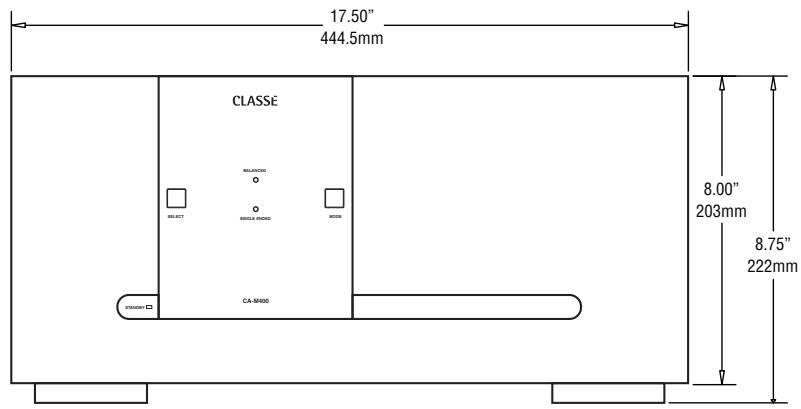

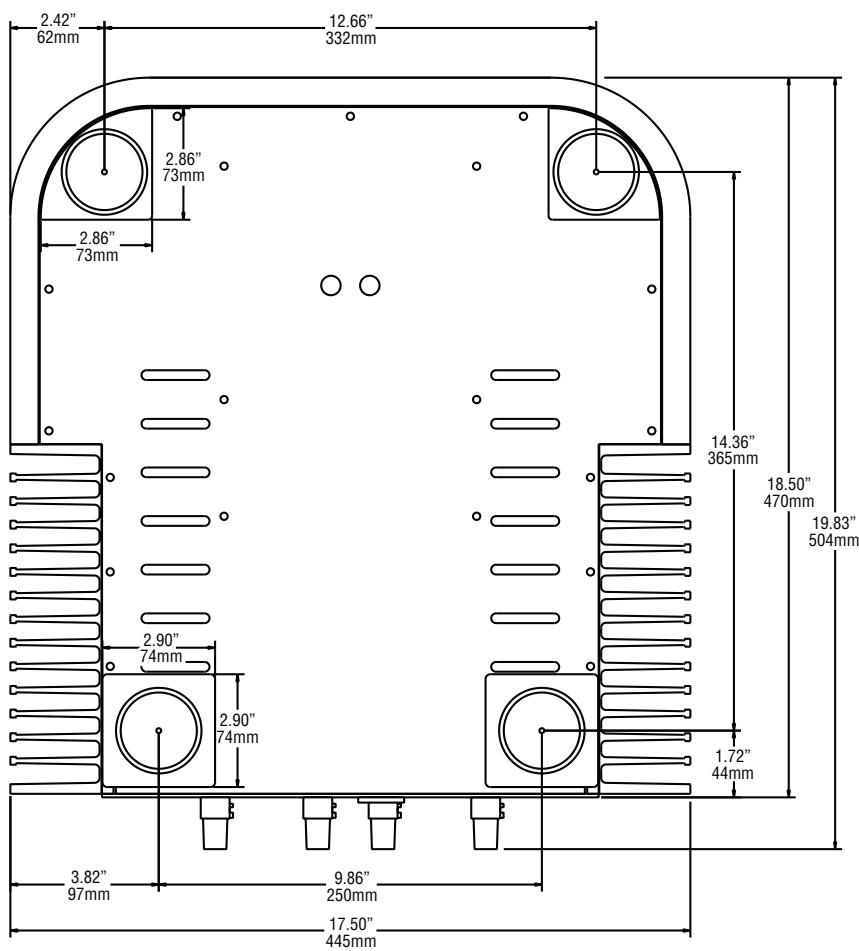

Bien que ces deux solutions donnent d’excellents résultats, votre préférence pourra aller vers la première, et ce pour deux raisons. Premièrement, le signal se dégrade plus vite lorsqu’il est transmis sous une forme nécessitant simultanément tension et courant élevés, ce qui sous-entend que les câbles vers les enceintes acoustiques doivent être les plus courts possible. Deuxièmement, les amplificateurs de haute qualité utilisent des transformateurs d’alimentation massifs, qui génèrent tous plus ou moins des champs magnétiques. Idéalement, ces champs magnétiques doivent être éloignés raisonnablement des maillonssources particulièrement sensibles. S’il est cependant plus facile pour vous d’installer l’amplificateur dans un système en rack, nous vous conseillons de le placer en bas de ce rack, le plus loin possible du préamplificateur et des sources électroniques. Le positionnement en bas du rack assure également une meilleure stabilité physique, compte tenu du poids de l’amplificateur. Notez qu’il doit y avoir un espace dégagé suffisant à l’arrière du CAM400 pour le branchement et passage des câbles secteur et de liaison. Nous vous suggérons de laisser un espace d’au moins 20 cm, y compris de longueur de câble, pour leur développement correct sans risque de tension ou de torsion exagérées. Ventilation Votre amplificateur de puissance Classé génère une certaine quantité de chaleur, normale pendant son fonctionnement. Assurez donc un espace libre d’une quinzaine de centimètres au-dessus de son capot, et d’environ 8 cm sur chacun de ses côtés. Les ouïes d’aération présentes sur le dessus et sur les côtés doivent être laissées libres de toute obstruction qui risquerait de réduire le flux d’air traversant le châssis de l’appareil. Evitez de le poser sur une surface molle (moquette ou tapis, par exemple) qui risquerait également de réduire sa bonne aération interne.
Classé pour de plus amples informations à ce sujet. Numéro de série Le numérode série de votre amplificateur de puissance se trouve sur sa face arrière. Veuillez le noter et le reporter à la fin de la rubrique “ importantes instructions concernant la sécurité ” de ce manuel d’utilisation, pour toute future référence.
Cela ne vous prendra qu’une minute. Veuillez s’il vous plaît compléter la carte maintenant. Ensuite, vous allez oublier… Tension d’alimentation L’amplificateur de puissance CA-M400 est réglé en usine (de manière interne) sur une tension d’alimentation de 100 V, ou 120 V, ou 230 V, ou 240 V, suivant le pays dans lequel il a été vendu. (230 V uniquement dans les pays de la Communauté Européenne, suivant les normes CE en vigueur). Ce réglage de la tension d’alimentation ne peut être modifié par l’utilisateur. Assurez-vous que l’étiquette, sur la face arrière de l’amplificateur de puissance indique bien la tension correspondant à votre réseau d’alimentation secteur. Le fait de vouloir faire fonctionner l’appareil sur une autre valeur de tension d’alimentation peut l’endommager de manière irrémédiable. Attention :
Classé. Si la tension d’alimentation indiquée sur votre amplificateur de puissance est incorrecte, veuillez contacter votre revendeur agréé Classé. Le CA-M400 peut aisément être alimenté par une ligne secteur normale de 15 ampères. Mais si d’autres appareils sont branchés sur cette même ligne, leur consommation supplémentaire doit être prise en compte pour l’ensemble de la ligne.
• Sous-tension pendant le fonctionnement : si la tension d’alimentation diminue de 15 % ou plus, l’amplificateur continue de fonctionner (car cela ne présente pas de danger particulier pour lui), mais il ne sera alors pas capable de tenir ses spécifications et performances normales dans ces conditions. La diode de mise en veille Standby clignote pour indiquer le problème. Période de rodage/mise Votre nouvel amplificateur de puissance Classé délivre des performances en chauffe exceptionnelles immédiatement. Toutefois, ses performances musicales seront optimales après qu’il ait atteint sa température normale de fonctionnement et le “ rodage ” de tous ses composants. Selon notre expérience, ce changement apparaît au bout de 300 heures, période au-delà de laquelle l’amplificateur atteint son équilibre thermal parfait et ses condensateurs leur charge optimale. Une fois cette période initiale passée, les performances de votre nouvel appareil restent constantes pendant des années. La seule exception à cette règle concerne la mise en veille ou l’extinction totale de l’appareil pendant une longue période, qui entraînera son refroidissement total. Dans ce cas, une brève nouvelle période de “ mise en chauffe ” sera nécessaire pour obtenir les qualités sonores optimales. À moins que votre amplificateur ait été stocké dans des conditions inhabituelles, cette nouvelle stabilisation thermique ne prend que quelques minutes. Heureusement, vous n’aurez pas à attendre une nouvelle fois la période de rodage initiale de 300 heures ! Veuillez lire ce manuel Prenez le temps nécessaire pour lire ce manuel, et ainsi vous familiariser avec d’utilisation… votre nouvel amplificateur. Nous comprenons que vous êtes pressé de le brancher et de l’écouter. Cependant, la lecture attentive de ce manuel et des conseils qui y figurent vous permettra, seule, de découvrir tous les avantages de cette superbe pièce d’électronique que vous venez de vous offrir. Merci d’avance.
Conception très Tous les étages analogiques d’amplification Classé sont basés sur des circuits qui sophistiquée des circuits ont été grandement améliorés au fil des années d’un développement continuel.
Ce niveau de raffinement ne peut venir que de l’expérience et ne saurait être obtenu par ceux qui passent sans cesse de la dernière notion technique à la mode à la suivante. Il explique en partie la constance des performances musicales de tous les appareils Classé (car tous sont basés sur des étages de gain analogiques similaires) ainsi que l’unanimité de l’excellence des jugements de leurs propriétaires comme des critiques des magazines spécialisés. D’innombrables tests D’excellentes performances mesurées sont le moins que l’on puisse attendre des d’écoute appareils de réputation mondiale et, bien sûr, tous les appareils Classé satisfont aux normes les plus strictes. Cependant, l’expérience nous a montré que cette excellence technique n’était pas suffisante pour garantir des résultats subjectifs musicaux dignes de ce nom. Pour cette raison, tous les appareils Classé sont très soigneusement et laborieusement contrôlés, pendant tout le processus de leur conception et de leur fabrication, par des tests d’écoute. Nos oreilles constituent en effet encore les instruments de mesure les plus précis que nous ayons, et le complément indispensable des instruments de mesures électroniques. Dans la recherche de l’optimisation des circuits d’un appareil, ce sont des centaines de décisions basées sur des impressions subjectives qui sont prises, par exemple pour substituer tel composant de très haute qualité par un autre. À titre d’exemple, nous avons ainsi “ écouté ” une demi-douzaine de résistances à film métallique 0,1 % de la même valeur, mais de fabricants différents. Les mesures standards donnaient exactement les mêmes résultats en terme de bruit résiduel, distorsion, etc. Mais, invariablement, c’était la même résistance d’une marque donnée qui apportait une petite amélioration de la qualité sonore subjective de l’appareil en cours de développement. Plus rarement, une telle modification se traduit par une amélioration sonore étonnamment élevée ! En multipliant ces améliorations successives et diverses des douzaines ou même des centaines de fois, ce qui est fait avant que l’appareil en cause entre réellement en production, la différence de qualité sonore finale est tout simplement remarquable. Voilà pourquoi des tests d’écoute soignés et répétés constituent pour nous le complément indispensable à notre solide expérience technologique, toutes choses que vous êtes en droit d’attendre d’une marque comme Classé. 31
En utilisant uniquement des composants de très haute qualité, et en connaissant parfaitement leur comportement face à un vieillissement accéléré ainsi que réel, nous pouvons concevoir des appareils dont nous sommes certains de la résistance à l’épreuve du temps.

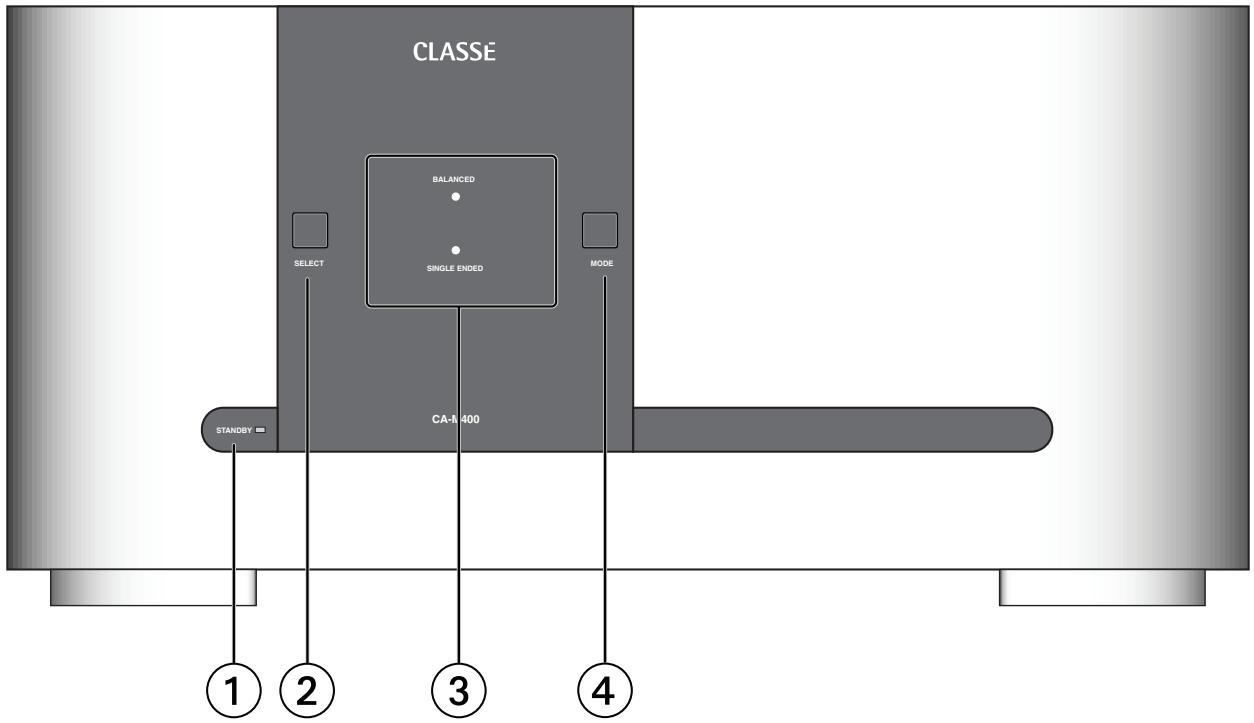

Protection totale Enfin, votre appareil Classé intègre de nombreux circuits de protection, tous destinés à protéger à la fois l’amplificateur et vos enceintes acoustiques contre les aléas de fonctionnement les plus dangereux. En plus, ces circuits de protection ne dégradent en rien les performances normales de l’amplificateur, mais éteignent simplement l’amplificateur s’il se trouve confronté avec des conditions dangereuses. Ces conditions sont : • Surcharge en sortie • Courant continu offset • Tension d’alimentation secteur (hors des tolérances normales) • Températures de fonctionnement excessives Si une telle condition survient (chacune peut nuire à l’amplificateur et certainement aux enceintes acoustiques), l’amplificateur se coupe immédiatement. Dans ce cas, les indicateurs par diodes LED clignoteront jusqu’à ce que le défaut disparaisse, puis l’amplificateur se remettra en marche. Si le défaut est spécifique à un canal, seules les diodes de ce canal clignoteront en rouge ; si le défaut n’est pas imputable à un canal précis (tension d’alimentation trop faible, par exemple), la diode de mise en veille Standby clignotera.
• en service (on) • clignotement (à l’allumage) • extinction + diode LED Channel allumée • clignotement Si vous ne comptez pas utiliser l’amplificateur pendant une période assez longue, voyage ou vacances par exemple, nous vous recommandons de débrancher son alimentation secteur. Vérifiez bien que l’amplificateur est en mode de veille Standby avant de débrancher son alimentation.
Dans notre monde moderne constellé de liaisons sans fil, le nombre d’interférences potentielles flottant autour de nous est incroyablement plus élevé qu’il y a quelques années – ce qui revêt une importance particulière pour profiter au mieux de nos musiques et bandes sonores de films préférées. 35

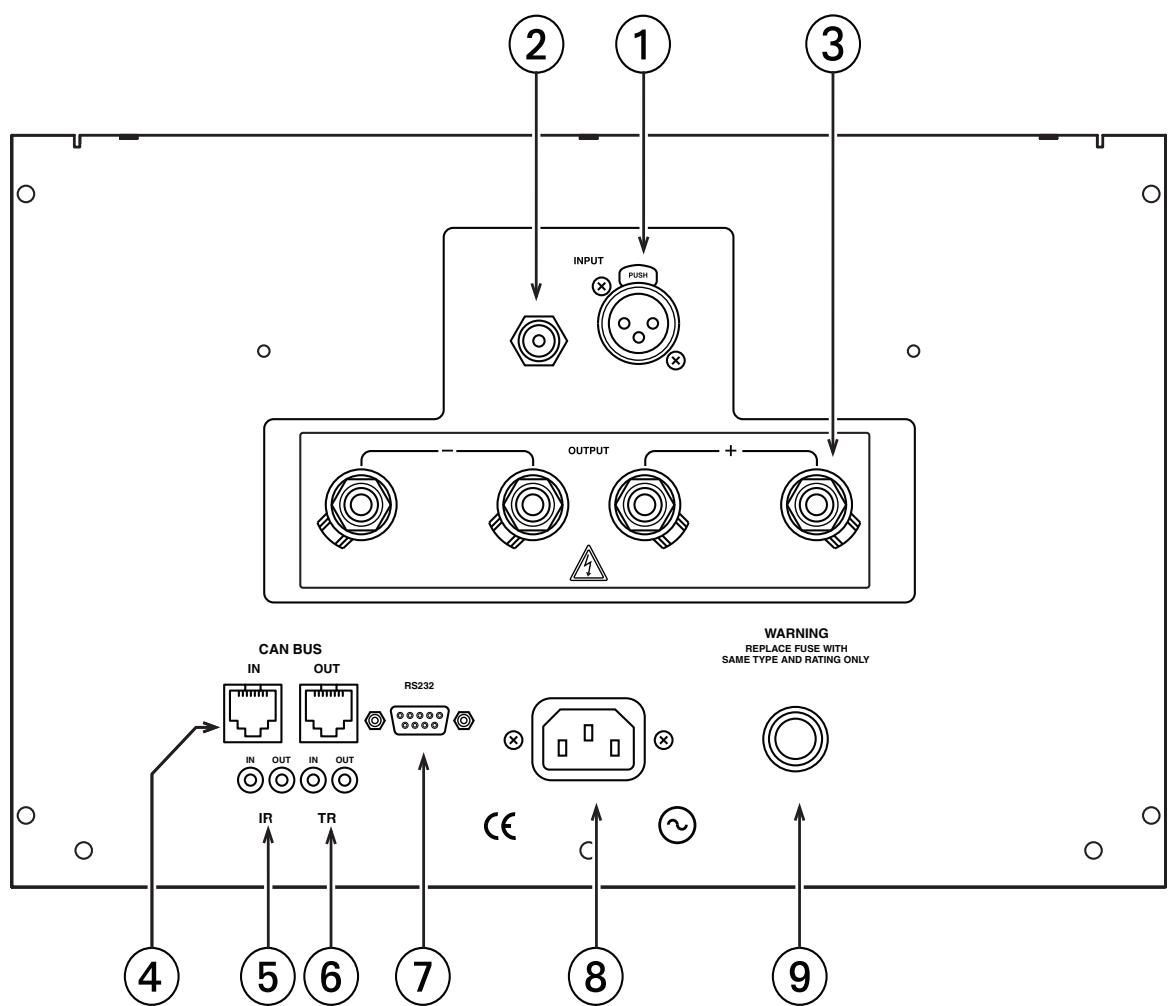

Le brochage des prises femelles XLR d’entrée est le suivant :
Broche 2 : Signal + (non inversé) Si vous utilisez votre amplificateur Classé avec un préamplificateur Classé, il n’y a aucun problème. Achetez simplement un câble de liaison symétrique standard, et branchez-le ! Vous devrez simplement configurer l’amplificateur pour lui indiquer que vous utilisez ses prises symétriques, comme décrit dans le chapitre suivant Réglage initial. Si vous utilisez un préamplificateur d’une autre marque, veuillez vous reporter à son manuel d’utilisation pour vérifier que le brochage de ses prises de sortie symétriques est bien identique à celui de l’amplificateur. Dans le cas contraire, demandez à votre revendeur qu’il vous fabrique les câbles symétriques spécialement adaptés à votre liaison. 2
Les câbles de liaison asymétriques utilisant des prises RCA sont encore les plus répandus pour les liaisons analogiques des appareils électroniques grand public. Lorsqu’ils sont soigneusement utilisés et choisis avec du câble et des prises de haute qualité, ils fournissent d’excellentes performances. Classé a d’ailleurs déployé des efforts inhabituels pour que les prises asymétriques (RCA) de votre amplificateur soient les meilleures possible. Cependant, ce type de connexion ne peut offrir la même immunité contre les parasites externes qu’une liaison symétrique – d’où notre recommandation précédente pour l’utilisation des liaisons symétriques dès que cela est possible. Si vous décidez d’utiliser les entrées asymétriques de votre amplificateur de puissance Classé, vous devez le configurer comme indiqué dans le chapitre suivant Réglage initial.
électrique. Parce que le système de commande infrarouge conçu par votre revendeur commandera certainement plusieurs appareils, votre amplificateur propose à la fois une entrée (pour le contrôle de cet amplificateur) et une sortie (pour le contrôle d’autres maillons). Les signaux de commande peuvent ainsi passer d’un appareil à l’autre, selon le principe “ daisy chain ” (comme les lampes d’une guirlande). L’amplificateur peut recevoir des tensions de commande (trigger) de type 5 volts continu, la pointe des prises mini-jacks étant le positif de ce signal, par rapport au corps « négatif » de la prise.
Crestron™ Pour de plus amples informations sur concernant les systèmes d’automatisation totale, veuillez contacter votre revendeur agréé.
à l’arrière. Branchez ensuite l’amplificateur directement dans une prise secteur murale. N’utilisez pas de câbles rallonges, qui la plupart du temps ne sont pas adaptés à la consommation électrique nécessitée par l’amplificateur.
Le clignotement des diodes d’un canal indique que celui va pouvoir être configuré pour le choix du mode symétrique ou asymétrique. Pressez la touche Mode pour choisir entre mode symétrique ou asymétrique, suivant qu’une ou les deux diodes restent allumées. Pressez la touche Select de nouveau pour choisir le canal suivant, et répéter la procédure pour choisir le mode de fonctionnement. Pour finir, pressez la touche Select jusqu’à ce que toutes les diodes soient éteintes.
Dans les systèmes utilisant plusieurs amplificateurs de puissance Classé, vous pouvez classer par ordre numérique tous les amplificateurs, qui porteront alors les numéros #1, #2, #3 et ainsi de suite. Lorsqu’ils sont reliés à un préamplificateur Classé via la prise CAN Bus ou par commutation Trigger, ils s’allumeront successivement dans l’ordre de leur numéro, et non tous en même temps. (Si plusieurs amplificateurs très puissants étaient allumés en même temps, cela risquerait de surcharger ponctuellement votre réseau électrique, au point parfois de déclencher le disjoncteur général). Pour attribuer à un amplificateur donné le numéro #x, par exemple : FRANÇAIS
LED Standby allumée). • Pressez et maintenez la pression sur la touche Mode jusqu’à ce que toutes les diodes de tous les canaux soient allumées. En relâchant la touche, les diodes clignotent le nombre de fois correspondant au numéro de l’amplificateur (par exemple, les diodes clignotent deux fois pour indiquer l’amplificateur #2). • Si vous souhaitez changer ce numéro pour l’amplificateur, pressez et maintenez la pression sur la touche Mode jusqu’à ce que toutes les diodes soient allumées. • Tout en maintenant la pression sur la touche Mode, pressez la touche Select le nombre de fois correspondant au numéro que vous souhaitez donner à l’amplificateur (3 fois pour ampli #3, 4 fois pour amplis #4, etc.). • Relâchez la touche Mode. L’amplificateur confirmera alors votre choix par le clignotement des diodes le nombre de fois correspondant au numéro choisi. 4
L’amplificateur étant en mode de veille standby ou débranché de son alimentation secteur, et en utilisant les prises symétriques ou asymétriques selon la configuration choisie à l’étape 3, effectuez les branchements appropriés en n’utilisant que des câbles de très haute qualité. Assurez-vous que toutes les connexions sont parfaites, en resserrant notamment légèrement les couronnes externes des prises RCA avec des pinces avant de les insérer dans les prises femelles.
Effectuez toutes les connexions nécessaires entre les sorties de l’amplificateur et vos enceintes acoustiques, en utilisant des câbles spécifiques de très haute qualité. Branchez les prises noires (–) de l’amplificateur sur les prises noires (–) de vos enceintes acoustiques, et les prises rouges (+) de l’amplificateur sur les prises rouges (+) des enceintes. En cas de bi-câblage, quatre conducteurs doivent relier chaque canal de l’amplificateur à son enceinte acoustique correspondante : soit deux paires de câbles +/– séparées, une pour le grave, l’autre pour le médium-aigu. Vérifiez bien qu’aucun câble ne soit croisé entre les prises (+) et (–), à chacune de ses extrémités.
• L’amplificateur n’est pas branché dans une prise d’alimentation secteur, ou l’alimentation n’est pas effective (disjoncteur, fusible fondu). • Un problème ponctuel de perte de tension ou de puissance nécessite la remise à zéro du processeur interne. Débranchez l’appareil pendant au moins 30 secondes, puis rebranchez-le et allumez-le. • Le fusible d’alimentation secteur est fondu. Voir le problème de fonctionnement #4 ci-dessous (ou contactez votre revendeur Classé). • La tension d’alimentation n’est pas correcte. Vérifiez la tension d’alimentation requise sur la face arrière de l’appareil.
3 secondes sur la touche de mise en veille Standby. Puis débranchez toutes ses prises, en entrées comme en sorties. • Essayez de nouveau de rallumer l’amplificateur, en pressant la touche Standby. Si la diode LED continue de clignoter, c’est qu’il y a un problème de fonctionnement de l’amplificateur lui-même. Débranchez-le du secteur et portez-le chez votre revendeur agréé Classé pour vérification. • S’il fonctionne ainsi sans problème, éteignez-le, rebranchez toutes les entrées, puis rallumez-le. S’il se remet en mode de protection (diodes clignotantes), le problème vient d’un élément du système placé “ en amont ”, probablement une tension continue parasite ou similaire. Votre amplificateur essaie alors de protéger vos enceintes acoustiques (même une faible tension continue permanente peut suffire à endommager définitivement les haut-parleurs de grave en relativement peu de temps). Essayez de brancher et débrancher les différentes sources pour déterminer celle qui est la cause du problème, si cela provient d’un seul maillon ou survient en permanence (cas du préamplificateur défectueux). Contactez votre revendeur pour vous aider à déterminer puis éradiquer la cause de la panne.
