Type de produit	Kit de rails de glissement pour serveur de sauvegarde
Marque	TANDBERG
Modèle	SUPERLOADER DLT-LTO SLIDERAIL
Catégorie	Accessoire de stockage
Compatibilité	SuperLoader DLT/LTO
Matériau	Acier
Dimensions (approx.)	48,3 cm (L) x 5,2 cm (H) x 50 cm (P)
Poids	2,5 kg
Couleur	Noir
Capacité de charge	Jusqu'à 25 kg
Fixation	Montage en rack 19 pouces
Contenu du kit	1 étagère avec glissières, 2 équerres de montage, 4 équerres de glissière, vis et écrous
Outils nécessaires	Tournevis cruciforme n°2
Sécurité	Utiliser un dispositif anti-basculement si fourni ; deux personnes requises pour soulever le SuperLoader
Entretien	Nettoyer avec un chiffon sec
Garantie	Consulter le document de garantie inclus
Informations complémentaires	Adobe Acrobat Reader nécessaire pour consulter le guide d'utilisation au format PDF

FOIRE AUX QUESTIONS - SUPERLOADER DLT-LTO SLIDERAIL TANDBERG

Comment installer le kit de rails de glissement ?

Suivez les étapes du guide de démarrage rapide : déballage, préparation des pièces et outils, installation des rails, puis fixation du SuperLoader. Consultez le guide d'utilisation complet au format PDF sur le CD inclus.

Quels outils sont nécessaires ?

Un tournevis cruciforme n°2 est suffisant. Aucun autre outil spécial n'est requis.

Le kit est-il compatible avec tous les modèles de SuperLoader ?

Ce kit est conçu pour le SuperLoader DLT/LTO de TANDBERG. Pour d'autres modèles, vérifiez les dimensions et les fixations.

Quelle est la capacité de poids maximale supportée par les rails ?

La capacité de charge estimée est de 25 kg. Ne dépassez pas cette limite pour éviter tout risque de dommage.

Puis-je installer le kit seul ?

Il est recommandé d'être deux personnes pour soulever le SuperLoader et le placer sur l'étagère, afin d'éviter les blessures ou les dommages matériels.

Comment fixer le SuperLoader sur l'étagère ?

Utilisez les équerres de montage fournies. Fixez-les à l'arrière du SuperLoader avec les vis courtes (10-32 x 0,25 pouce) dans les trous verticaux, puis vissez les équerres à l'étagère avec les vis longues (10-32 x 0,38 pouce) dans les trous horizontaux. Enfin, installez les écrous et vis de fixation à l'avant.

Que faire si les vis fournies ne correspondent pas à mon armoire ?

Les vis et écrous de fixation de l'armoire ne sont pas fournis. Utilisez des accessoires de quincaillerie adaptés à votre armoire non standard.

Où trouver le guide d'utilisation complet ?

Le guide d'utilisation complet est disponible au format PDF sur le CD inclus. Vous aurez besoin d'Adobe Acrobat Reader pour le visualiser.

Comment nettoyer les rails ?

Utilisez un chiffon sec pour enlever la poussière. Évitez les produits chimiques ou abrasifs.

Que faire en cas de problème d'alignement ?

Avant de serrer les vis définitivement, vérifiez que les glissières coulissent librement. Si nécessaire, desserrez légèrement les vis pour ajuster l'alignement, puis resserrez après avoir vérifié le mouvement.

MODE D'EMPLOI SUPERLOADER DLT-LTO SLIDERAIL TANDBERG

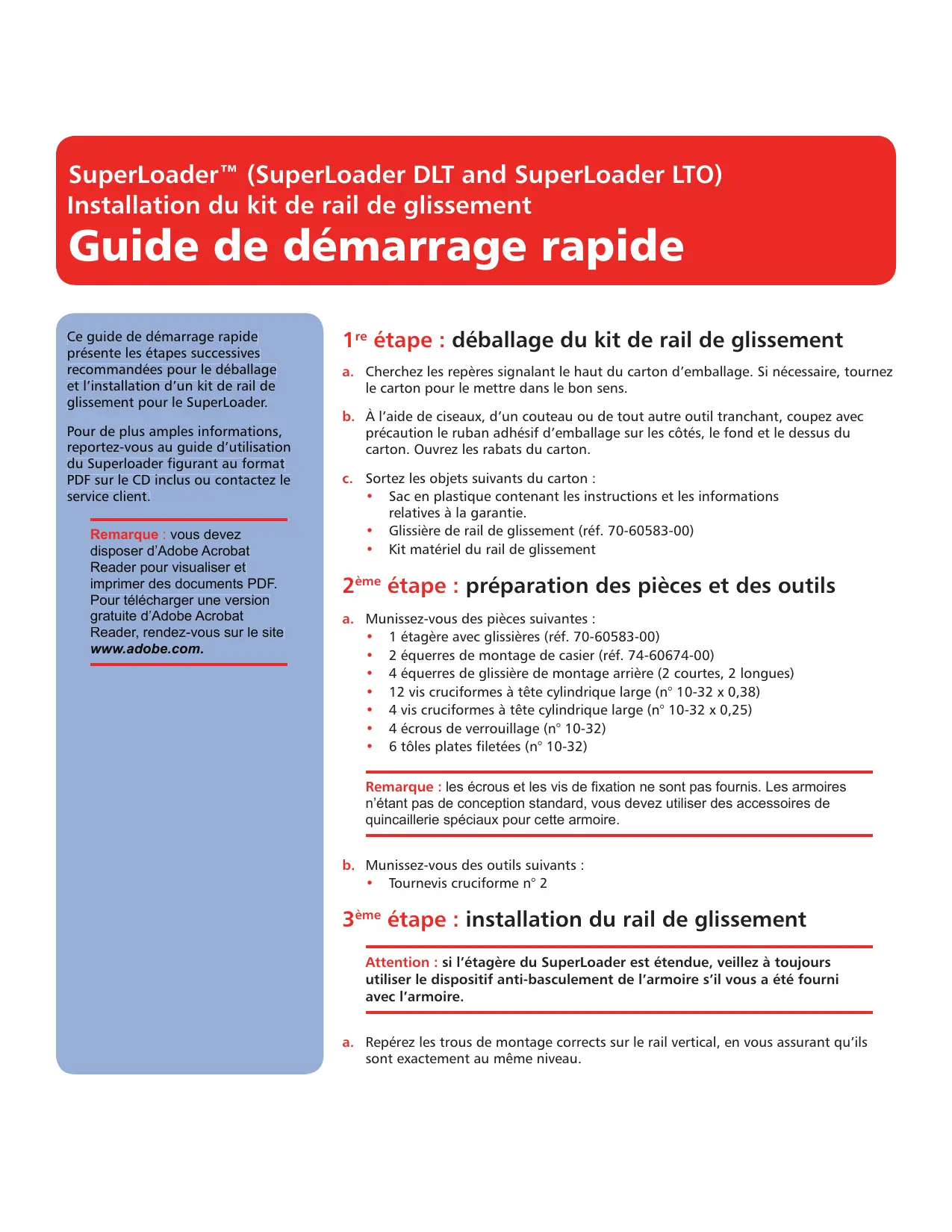

Guide de démarrage rapide

Ce guide de démarriage rapide présente les étapes successives recommandées pour le déballage et l'installation d'un kit de rail de glissement pour le SuperLoader.

Pour de plus amples informations, reportez-vous au guide d'utilisation du SuperLoader figurant au format PDF sur le CD inclus ou contactez le service client.

Remarque : vous devez disposer d'Adobe Acrobat Reader pour visualiser et imprimer des documents PDF. Pour télécharger une version gratuite d'Adobe Acrobat Reader, rendez-vous sur le site www.adobe.com.

1ÈRE étape : déballage du kit de rail de glissement

a. Cherchez les repères signalant le haut du carton d'emballage. Si nécessaire, tournez le carton pour le mettre dans le bon sens. b. À l'aide de ciseaux, d'un couteau ou de tout autre outil tranchant, coupez avec précaution le ruban adhésif d'emballage sur les côtes, le fond et le dessus du cart[on. Ouvrez les rabats du carton. c. Sortez les objets suivants du carton :

• Sac en plastique contenant les instructions et les informations relatives à la garantie. Glissière de rail de glissement (ref. 70-60583-00) Kit matériel du rail de glissement

2ÈME étape : préparation des pièces et des outils

a. Munissez-vous des pièces suivantes :

1 étagère avec glissières (réf. 70-60583-00) 2 équres de montage de casier (réf. 74-60674-00) 4 équres de glissière de montage arrêté (2 courtes, 2 longues) 12 vis cruciformes à tête cylindrique large (n° 10-32 x 0,38) 4 vis cruciformes à tête cylindrique large (n° 10-32 x 0,25) 4 écrous de verrouillage (n° 10 - 32) 6 tôles plates filetées (n° 10 - 32)

Remarque : les écrous et les vis de fixation ne sont pas fournis. Les armoires n'étaient pas de conception standard, vous devez utiliser des accessoires de quincaillerie spéciaux pour cette armoire.

b. Munissez-vous des outils suivants :

• Tournevis cruciforme n°2

3ÈME étape : installation du rail de glissement

Attention : si l'étagère du SuperLoader est étendue, veillez à utiliser le dispositif anti-basculement de l'armoire s'il vous a été fourni avec l'armoire.

a. Repérez les trous de montage corrects sur le rail vertical, en vous assurant qu'ils sont exactement au même niveau.

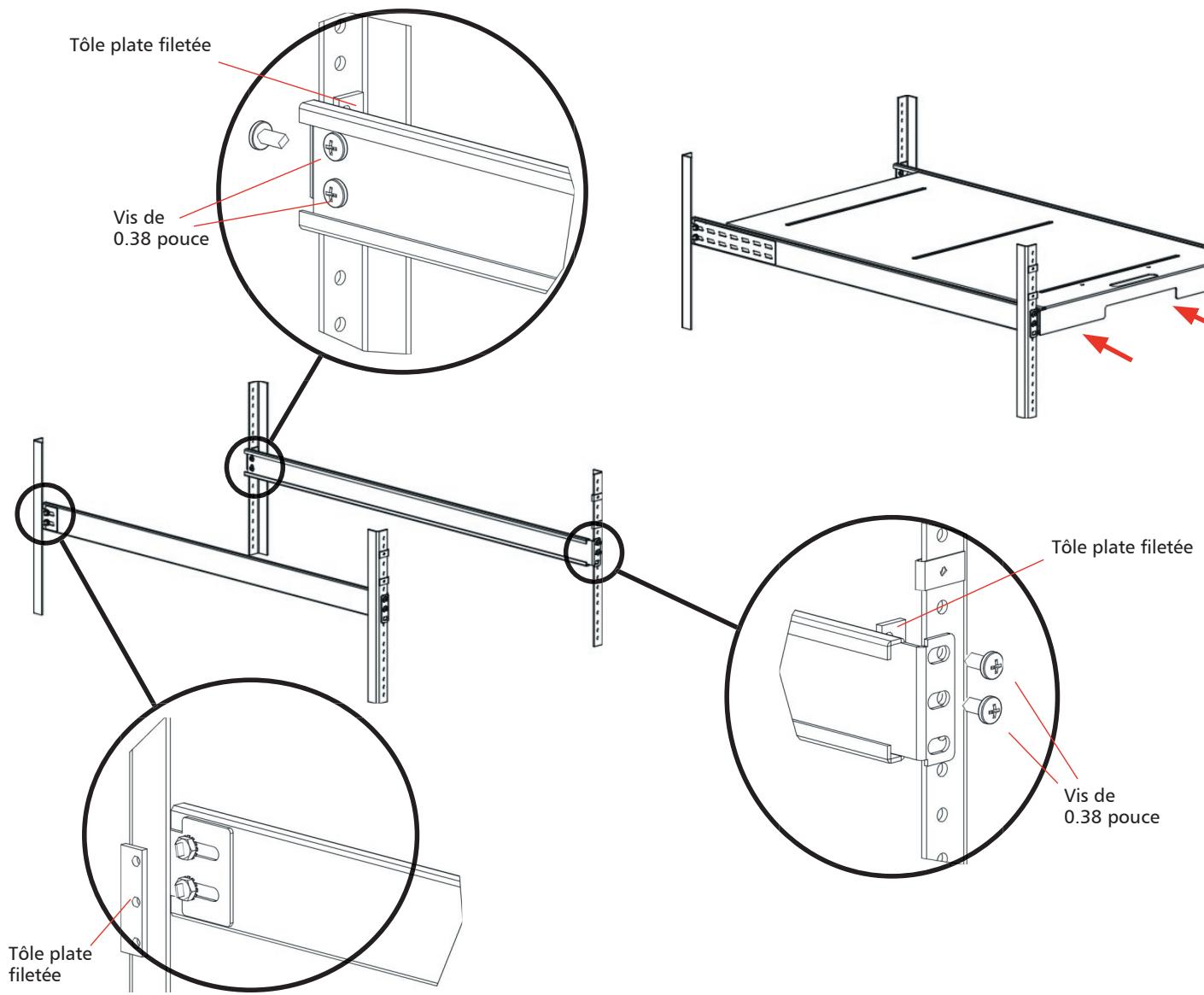

b. Séparez les pièces externes des glissières de l'étagère. Les glissières se composent de 3 éléments téléscopiques. Si vous tirez sur les glissières externes, les éléments s'étendent et prolongent la glissière. c. À l'avant, montez les pièces externes des glissières dans l'armoire (par les trous précedemment repérés) à l'aide des vis et plaques filetées. Procédez comme suit :

(1) Choisissez les équerres de glissière de montage arrière longues ou courtes, selon l'espacement de rail à rail sur le côté de l'armoire. (2) Fixez les équerres de montage arrêté à la glissière à l'aide des vis et écrous ou de la tôle plate filetée.

Remarque: ne serrez pas à fond les vis de montage. Cela facilitera l'insertion de l'étagère dans les glissières montées en laissant un peu de jeu.

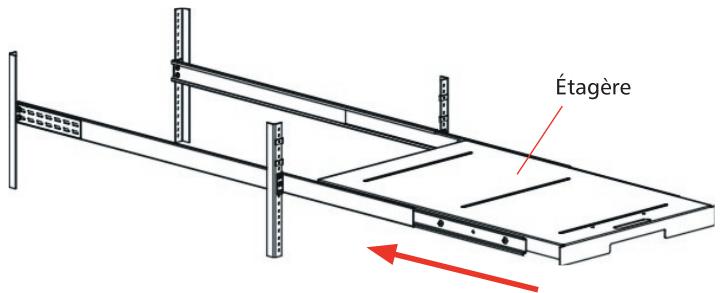

d. Fixez l'étagère sur les rails de glissement. Pour ce faire, étendez les rails de glissement des deux côtés et attachez l'étagère aux rails.

e. Une fois l'étagère placée sur les rails, faites-la glisser doucement, à plusieurs reprises, vers l'intérieur et l'extérieur de l'armoire (pour vérifier qu'elle glisse sans résistance), puis vissez à fond toutes les vis de glissière. f. Poussez l'étagère à fond dans l'armoire pour préparer l'étape suivante.

Avertissement : pour éviter de vous blesser ou d'endommager le matériel, il est recommandé d'être deux pour soulever le SuperLoader et le placer sur l'étagère.

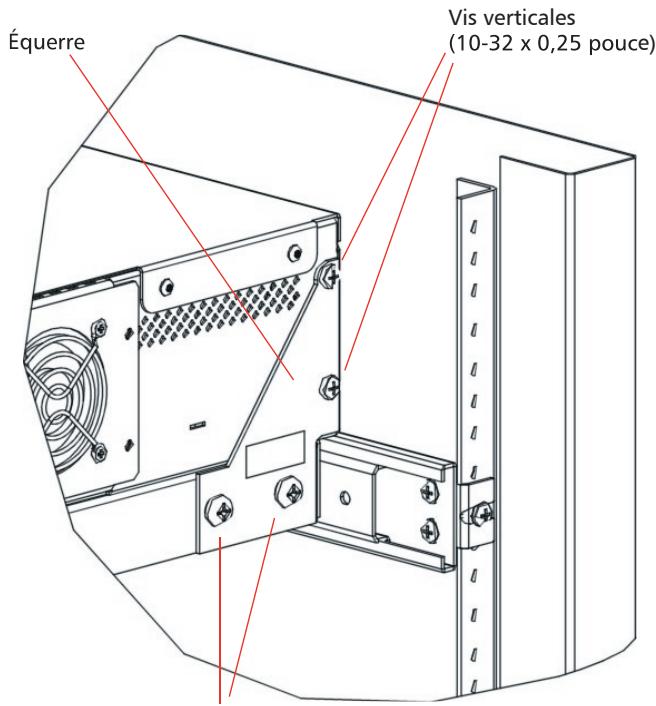

g. Avec l'aide d'une deuxième personne, placez le SuperLoader sur l'étagère. Poussez le SuperLoader vers l'arrière de l'étagère. h. À l'arrière de l'armoire, fixez le SuperLoader à l'étagère à l'aide de deux équères (réf. 74-60674-00), de quatre vis courtes à tête cylindrique large (réf. 10-32 x 0,25) et de quatre vis longues à tête cylindrique large (réf. 10-32 x 0,38), en procédant comme suit :

Remarque: veillez à utiliser les vis de 0,25 pouce dans les trous verticaux, et non les vis de 0,38 pouce. Utilisez les vis de 0,38 pouce dans les trous horizontalement.

(1) Alignez les trous verticaux d'une équerre avec les trous verticaux de l'un des angles arrière du SuperLoader. En utilisant 2 vis courtes à tête cylindrique large, fixez l'équerre sur le SuperLoader. (2) Répétez l'étape précédente pour fixer une équerre de l'autre côté du SuperLoader. (3) Fixez les deux équerres à l'étagère en insérant les vis longues à tête cylindrique large dans les trous horizontally.

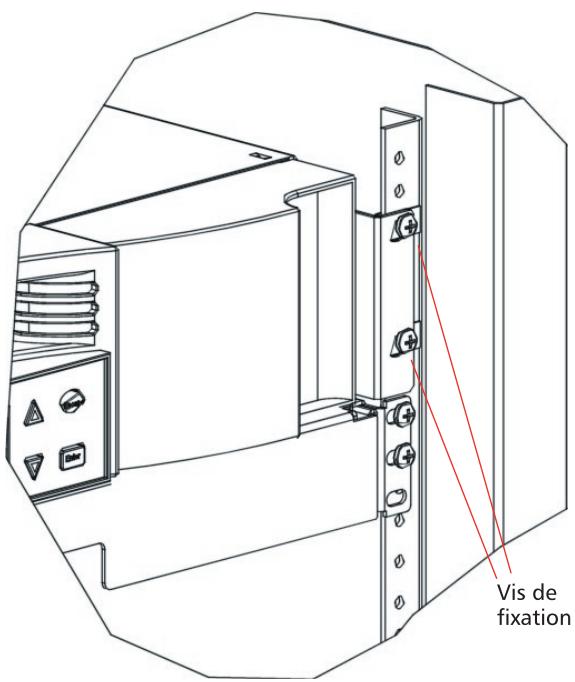

i. À l'avant de l'armoire, installez 4 écrous (fournis avec l'armoire) dans les collets de montage du SuperLoader en les alignant avec les trous à vis (deux par côté). j. Utilisez 4 vis de fixation de l'armoire (fournies avec l'armoire) pour maintenir fermement la position du SuperLoader dans l'armoire.

Vis horizontales (10-32 x 0,38 pouce)
