LTO2 - Unité de stockage magnétique TANDBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Unité de stockage magnétique (bande)
Modèle	LTO2 (interne 440LTi / externe 440LTe)
Capacité native	200 Go
Capacité compressée (2:1)	400 Go
Taux de transfert natif	35 Mo/s
Taux de transfert compressé	70 Mo/s
Interface	Ultra160 LVD SCSI (68 broches HD)
Taille du tampon	64 Mo
Compatibilité des supports	LTO Ultrium Génération 1 (100 Go) et Génération 2 (200 Go)
Formats de bande pris en charge	Lecture/écriture Gen2 ; lecture Gen1 ; écriture Gen1 (uniquement au format Gen1)
Dimensions (interne)	146 x 41 x 203 mm (5,25" demi-hauteur)
Dimensions (externe)	250 x 150 x 50 mm (environ)
Poids (interne)	1,5 kg
Poids (externe)	2,5 kg
Alimentation	Interne : 5 V et 12 V CC (via boîtier) ; Externe : 100-240 V CA, 50-60 Hz
Consommation typique	15 W (interne) ; 30 W (externe)
Fonctions principales	Sauvegarde et restauration, modulation de débit, étalonnage de canal, mode économie d'énergie, mémoire LTO-CM
Entretien et nettoyage	Nettoyage automatique de la tête avec cartouche de nettoyage LTO ; mise à jour du microprogramme via SCSI ou bande FMR
Sécurité	Consignes de type Danger, Attention, Avertissement ; mise à la terre obligatoire ; ne pas utiliser en atmosphère polluée
Pièces détachées et réparabilité	Remplacement de l'unité en cas de panne ; pas de pièces détachées disponibles séparément
Informations générales	Deuxième génération de la gamme Ultrium ; compatible avec les systèmes ouverts ; conception robuste pour usage professionnel

FOIRE AUX QUESTIONS - LTO2 TANDBERG

Comment installer l'unité de bande LTO2 dans un serveur ?

Pour l'installation interne : mettez le boîtier hors tension, définissez l'ID SCSI (cavaliers ou commutateur), insérez l'unité dans un emplacement 5,25 pouces, connectez l'alimentation et le câble SCSI, puis installez les pilotes depuis le CD fourni ou le site tandberg.com. Pour l'installation externe : déballez, réglez l'ID SCSI, branchez l'alimentation et le câble SCSI, puis configurez le serveur.

Comment définir l'ID SCSI sur l'unité LTO2 ?

Utilisez soit des cavaliers sur le connecteur d'ID SCSI (interne) soit le commutateur rotatif à l'arrière (externe). L'ID par défaut est généralement 0 ou 1. Évitez les ID déjà utilisés (par exemple, la carte hôte utilise souvent l'ID 7). Consultez le tableau de la figure 5 pour les positions des cavaliers.

Comment nettoyer la tête de l'unité LTO2 ?

L'unité demande un nettoyage quand le code 'C' s'affiche et que le voyant orange clignote. Insérez une cartouche de nettoyage LTO Ultrium (ou universelle). Le nettoyage est automatique ; la cartouche est éjectée en fin d'opération. N'utilisez que des cartouches de nettoyage homologuées.

Que faire si une cartouche reste bloquée dans l'unité ?

Appuyez d'abord sur le bouton d'éjection. Si rien ne se produit, mettez l'unité hors tension puis sous tension (attendez 5 min pour le rétablissement). Si la cartouche ne sort toujours pas, procédez au retrait manuel : suivez les étapes du chapitre 6 (retrait du carter supérieur, rotation manuelle du pignon d'entraînement). Manipulez avec précaution pour ne pas endommager la bande.

Quels types de cartouches sont compatibles avec l'unité LTO2 ?

L'unité accepte les cartouches LTO Ultrium Génération 2 (200 Go) et Génération 1 (100 Go). Elle peut lire et écrire sur Gen2 ; lire et écrire sur Gen1 (uniquement au format Gen1). N'utilisez pas de cartouches d'autres générations.

Comment mettre à jour le microprogramme de l'unité LTO2 ?

Téléchargez la dernière image du microprogramme depuis tandberg.com. Mettez à jour via l'interface SCSI à l'aide d'un utilitaire de pilote ou via une cartouche de bande FMR (Field Microcode Replacement). Pendant la mise à jour, ne coupez pas l'alimentation.

Que signifient les codes d'erreur affichés sur l'écran ?

Les codes (0-8, A, C, etc.) indiquent des erreurs ou messages. Par exemple : code 1 = surchauffe, code 2 = problème d'alimentation, code 3 = erreur microprogramme, code 6 = erreur unité/support. Consultez le tableau 6 du manuel pour les actions de reprise détaillées.

Comment activer le mode économie d'énergie ?

Le mode économie d'énergie est automatique : après 15 minutes d'inactivité, l'unité place ses circuits en veille. Pour le réveiller, envoyez une commande SCSI ou insérez/éjectez une cartouche. Le temps de réponse peut augmenter de 10 µs à 100 ms selon l'opération.

Quelle est la longueur maximale du câble SCSI ?

Pour un bus LVD avec une seule unité, la longueur totale ne doit pas dépasser 25 m. Avec plusieurs unités, limitez à 12 m. Utilisez des câbles SCSI LVD avec connecteurs HD68. Une terminaison SCSI doit être installée à la dernière unité ou à la carte hôte.

Comment effectuer un test de lecture/écriture rapide ?

Mettez l'unité en mode maintenance (appuyez 3 fois sur le bouton d'éjection en 2 secondes). Appuyez ensuite une fois par seconde jusqu'à afficher 'F', puis maintenez 3 secondes. Insérez une cartouche vierge. Le test dure environ 5 minutes et se répète 10 fois. En cas d'erreur, un code s'affiche.

MODE D'EMPLOI LTO2 TANDBERG

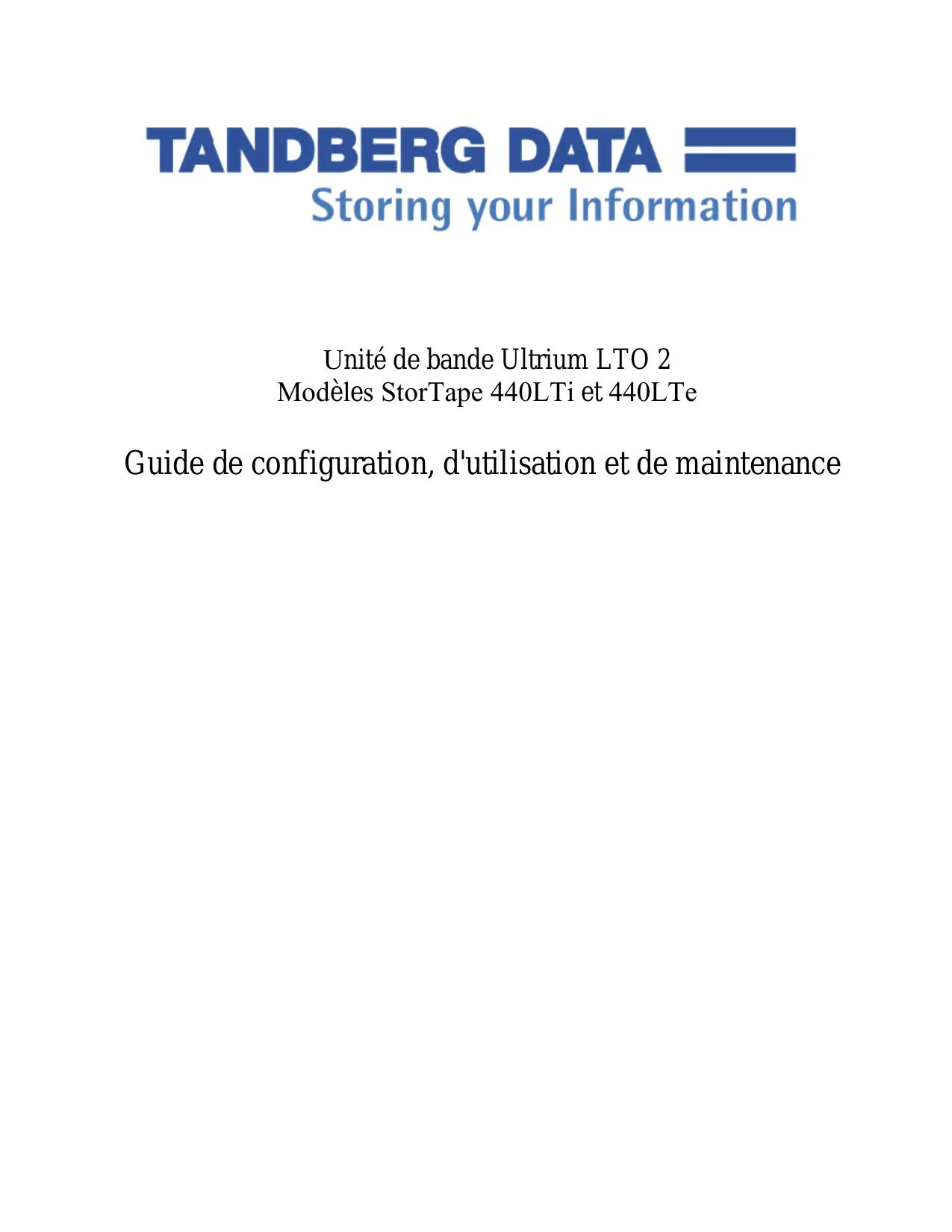

Unité de bande Ultrium LTO 2 Modèles StorTape 440LTi et 440LTe

Guide de configuration, d'utilisation et de maintenance

Important

Avant d'utiliser le présent guide et le produit associé, prenez connaissance des informations générales figurant aux sections «Consignes de sécurité et de protection de l'environnement» à la page xi et «Remarques» à la page 69.

Première édition - juin 2004.

LE PRESENT DOCUMENT EST LIVRE "EN L'ETAT". IBM DECLINE TOUTE RESPONSABILITE, EXPRESSE OU IMPLICITE, RELATIVE AUX INFORMATIONS QUI Y SONT CONTENUES, Y COMPRIS EN CE QUI CONCERNE LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION A VOS BESOINS. Certaines juridictions n'autorisent pas l'exclusion des garanties implicites, auquel cas l'exclusion ci-dessus ne vous sera pas applicable.

Ce document est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Les informations qui y sont fournies sont susceptibles d'être modifiées avant que les produits décrits ne deviennent eux-mêmes disponibles. En outre, il peut contenir des informations ou des références concernant certains produits, logiciels ou services non annoncés dans ce pays. Cela ne signifie cependant pas qu'ils y seront annoncés.

Pour plus de détails, pour toute commande d'ordre technique, ou pour obtenir des exemplaires de documents IBM, référez-vous aux documents d'annonce disponibles dans votre pays, ou adressez-vous à votre partenaire commercial.

Vous pouvez également consulter les serveurs Internet suivants

• http://www.fr.ibm.com (serveur IBM en France)
• http://www.can.ibm.com (serveur IBM au Canada) http://www.ibm.com (serveur IBM aux Etats-Unis)

Compagnie IBM France

Direction Qualité

Tour Descartes

92066 Paris-La Défense Cedex 50

© Copyright IBM France 2004. Tous droits réservés. © Tandberg Data ASA 2004. All rights reserved. © International Business Machines Corporation 2003. All rights reserved.

Consignes de sécurité et de protection de l'environnement xi

Consigne de type Danger xi

Consigne de type Attention. xi

Consigne de type Avertissement xii

Mise au rebut xii

Préface xiii

Chapitre 1. Introduction 1

Présentation 1

Compatibilité des cartouches 2

Modulation du débit et étalonnage de canal. 3

Mode économie d'énergie 3

Connexion SCSI. 3

Caractéristiques physiques de l'interface SCSI. 4

Débit 4

Pilotes de périphérique pris en charge. 4

Installation des pilotes de périphérique 4

Chapitre 2. Installation de l'unité de bande 7

Installation des unités internes. 7

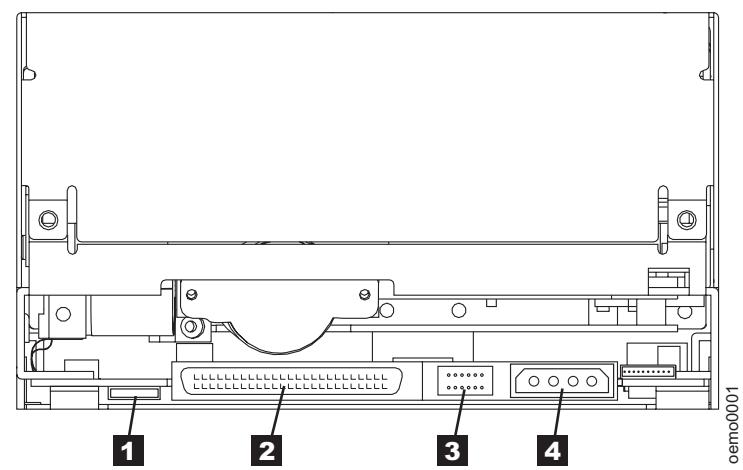

Vue arrière de l'unité SCSI interne 7

Étape 1. Déballage de l'unité de bande interne 8

Étape 2 - Mise hors tension du boîtier. 9

Étape 3 - Définition de l'ID SCSI. 9

Étape 4. Installation de l'unité de bande dans le boîtier. 10

Étape 5. Connexion d'une alimentation électrique à l'unité de bande et test de l'alimentation électrique de l'unité 11

Étape 6. Exécution du test de lecture-écriture rapide (code de fonction de diagnostic F). 11

Étape 7. Connexion du câble SCSI interne 13

Étape 8. Installation des pilotes de périphérique. 13

Étape 9. Configuration de l'unité de bande sur le serveur 13

Installation des unités externes 13

Étape 1. Déballage de l'unité de bande externe. 13

Étape 2. Inspection du cordon d'alimentation et de la prise de courant 14

Étape 3 - Définition de l'ID SCSI 14

Étape 4. Placement de l'unité de bande. 15

Étape 5. Connexion d'une alimentation électrique 15

Étape 6. Exécution du test de lecture-écriture rapide (code de fonction de diagnostic F). 15

Étape 7. Installation de la carte hôte SCSI (si nécessaire) 17

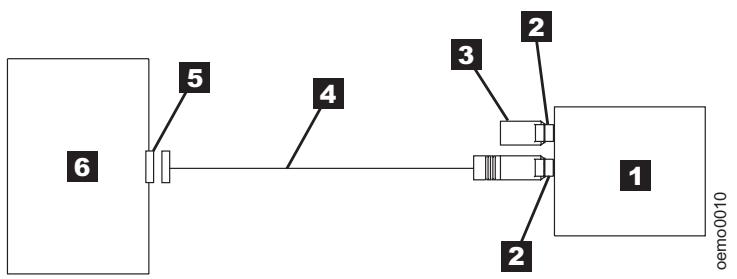

Étape 8. Connexion du câble de liaison SCSI 17

Étape 9. Installation des pilotes de périphérique. 18

Étape 10. Configuration de l'unité de bande sur le serveur. 19

Chapitre 3. utilisation de l'unité de bande 21

Utilisation de l'unité de bande interne 21

Vue avant de l'unité de bande interne 21

Voyant d'état. 22

Bouton d'éjection 23

Écran des codes d'erreur 23

Utilisation de l'unité de bande externe 24

Vue avant de l'unité de bande externe 24

Interrupteur d'alimentation 24

Insertion d'une cartouche de bande 24

Retrait d'une cartouche de bande 25

Nettoyage de la tête de l'unité de bande 25

Mise à jour du microprogramme 26

Mise à jour du microprogramme via l'interface SCSI 26

Mise à jour du microprogramme à l'aide d'une cartouche de bande FMR 27

Chapitre 4. utilisation des supports 29

Cartouches de données 30

Cartouches de nettoyage 30

Utilisation du taquet de protection contre l'écriture 31

Chapitre 6. résolution des incidents 35

Méthodes de réception des erreurs et des messages. 36

Descriptions des erreurs et messages, et actions de reprise 37

Résolution des incidents signalés par le serveur 41

Résolution des erreurs de bus SCSI 41

Résolution des incidents liés aux supports. 43

Retrait d'une unité SCSI du boîtier. 43

Indicateurs TapeAlert pris en charge 44

Retrait manuel d'une cartouche de bande 47

Retrait de la cartouche 48

Résolution d'un bourrage interne 51

Sélection d'une fonction de diagnostic ou de maintenance. 56

Chapitre 7. caractéristiques 65

Caractéristiques de l'unité de bande interne 65

Caractéristiques de l'unité de bande externe 66

Remarques 69

Marques 69

Glossaire. 71

Index 81

Figures

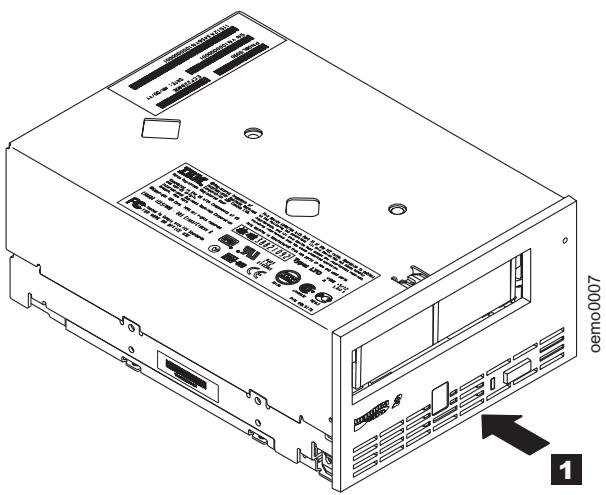

1. Vue avant du 440LTi (modèle interne). 2

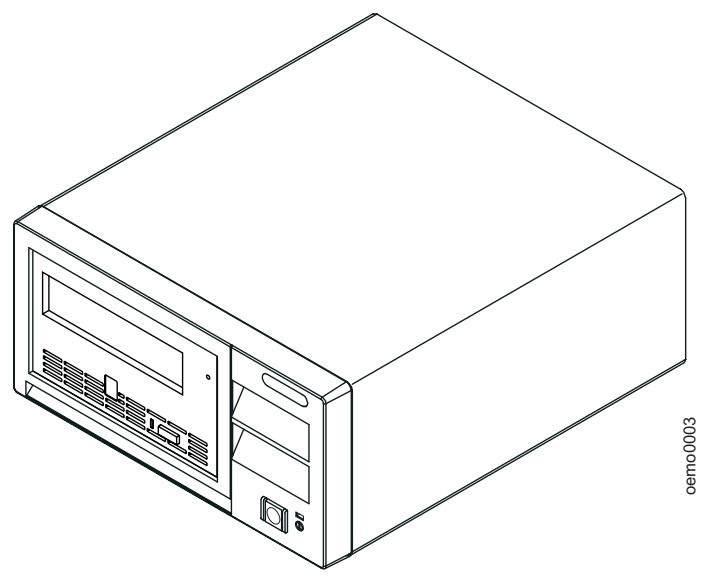

2. Vue avant du 440LTe (modèle externe). 2

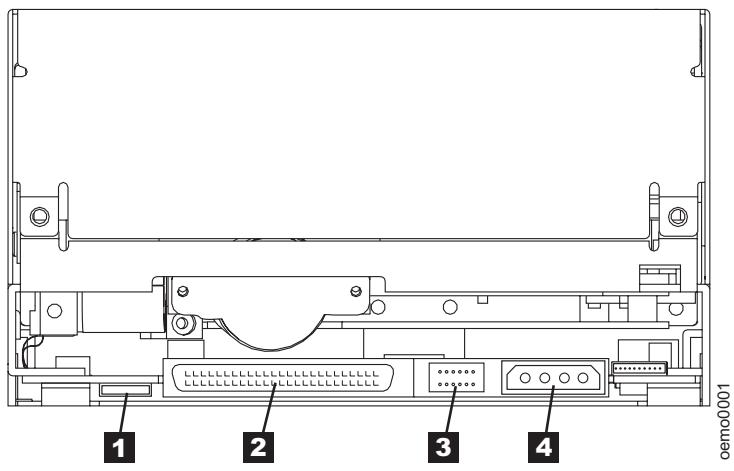

3. Vue d'arrêté de l'unité de bande interne. 7
4. Mesure de la température de l'environnement de fonctionnement. 8

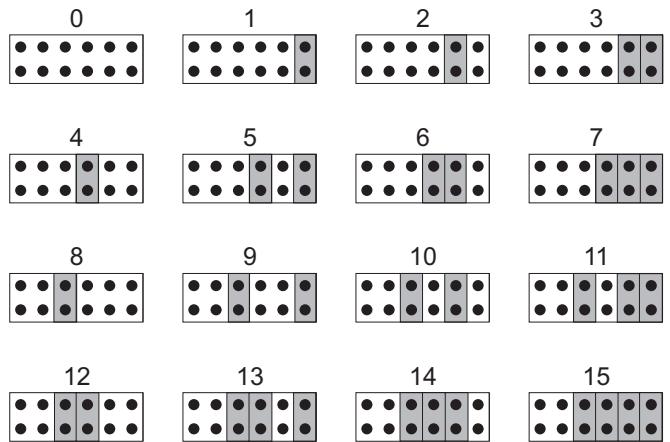

5. Réglages de l'ID SCSI sur le connecteur d'ID SCSI. 9

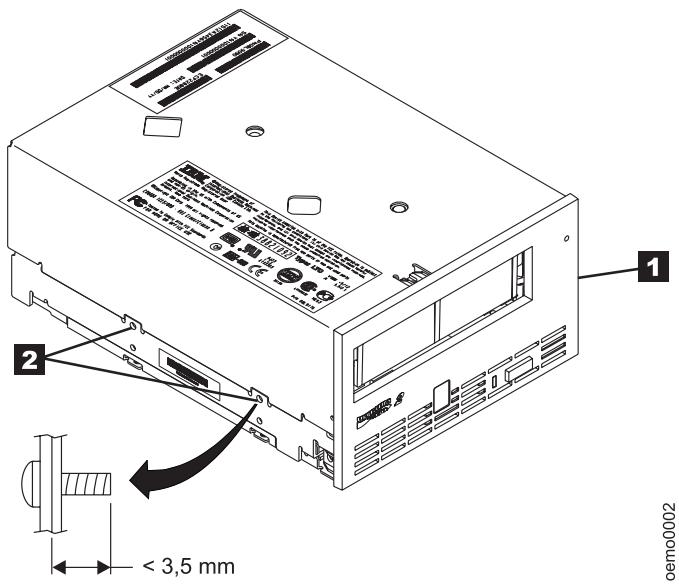

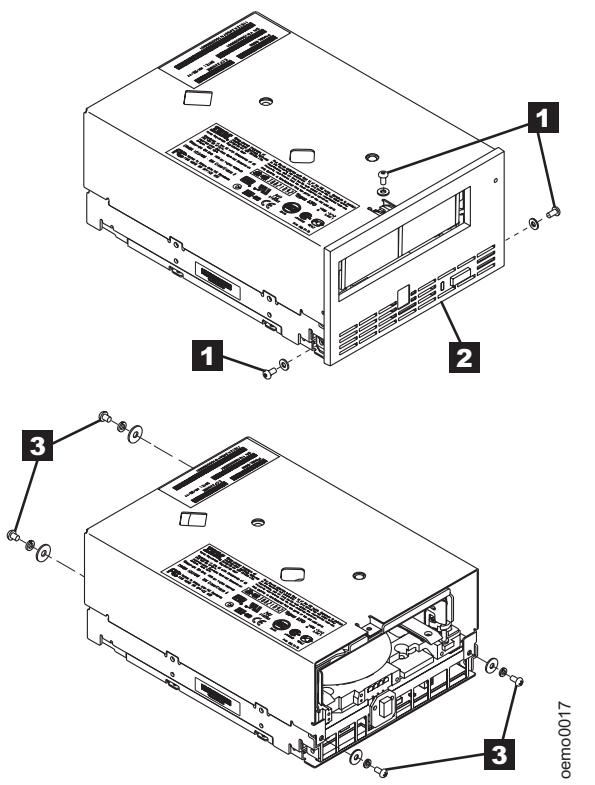

6. Trous de vis de l'unité LTO 2. 10

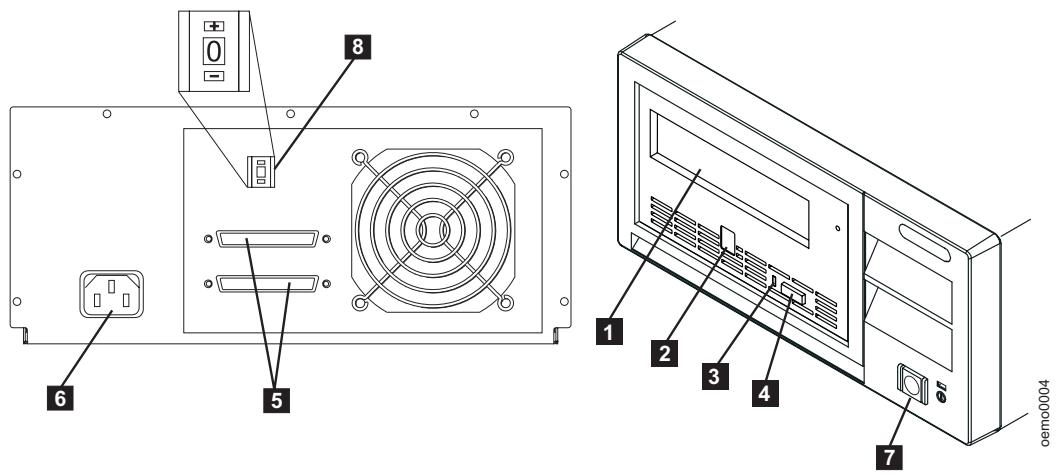

7. Composants de l'unité de bande externe modèle 440LTe. 14
8. Exemple de connexion d'une unité SCSI unique au serveur. 18

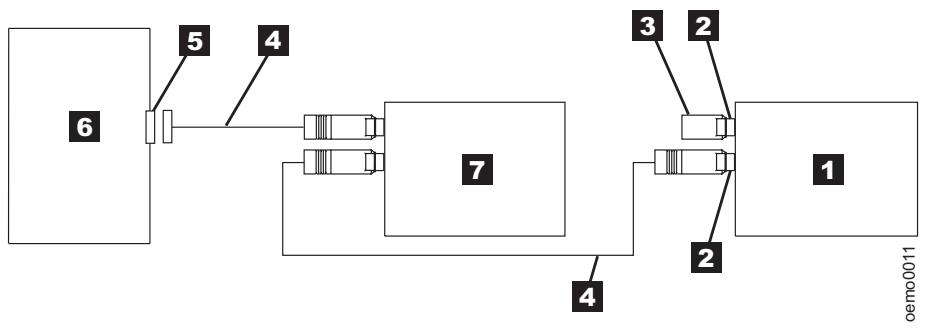

9. Exemple de connexion de plusieurs unités SCSI au serveur... 18

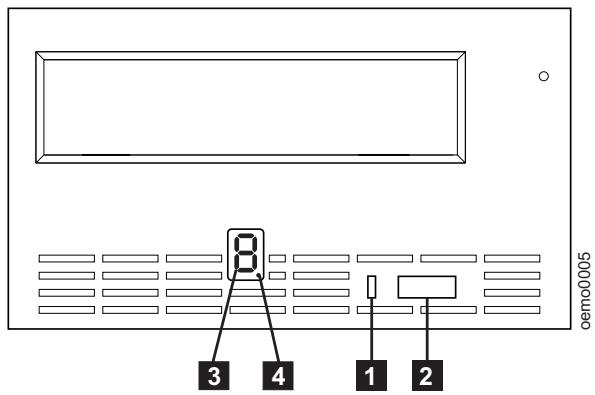

10. Vue avant de l'unité interne modèle 440LTi. 21

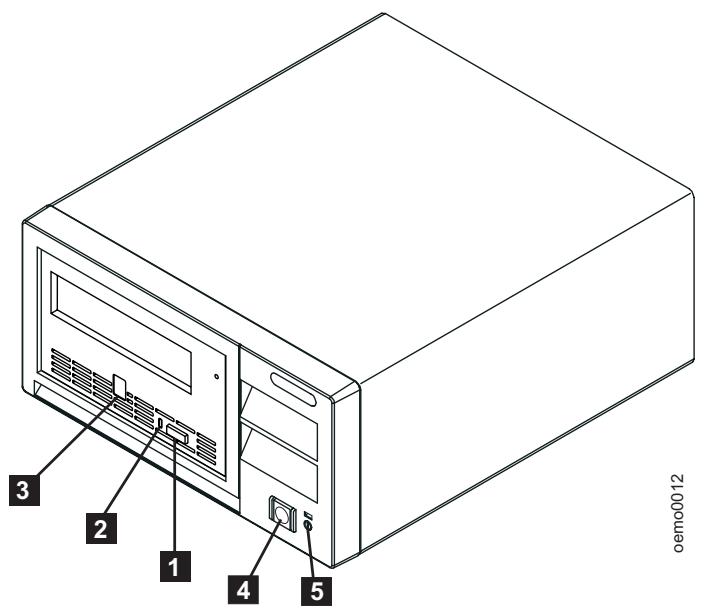

11. Vue avant de l'unité externe modèle 440LTe. 24

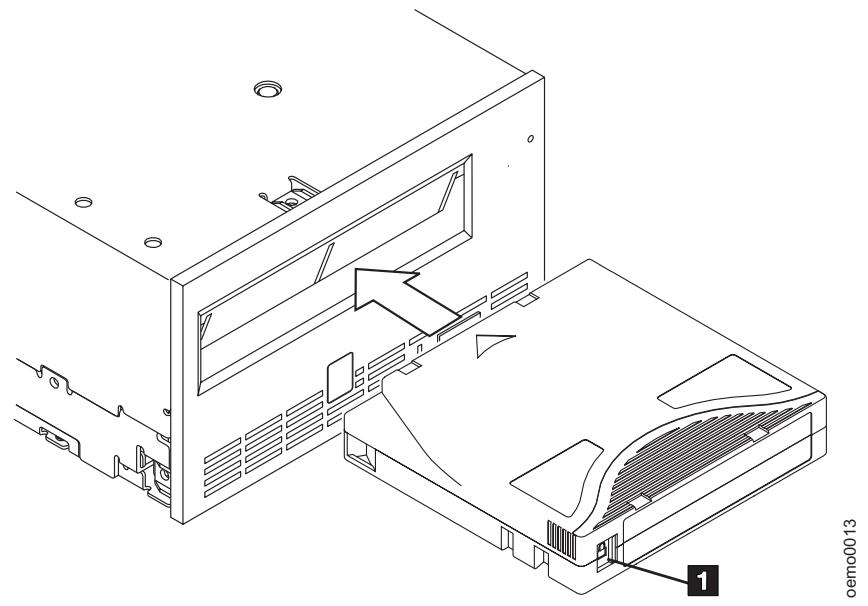

12. Insertion d'une cartouche dans l'unité. 25 13. Cartouche de données LTO Ultrium 200 Go. 29

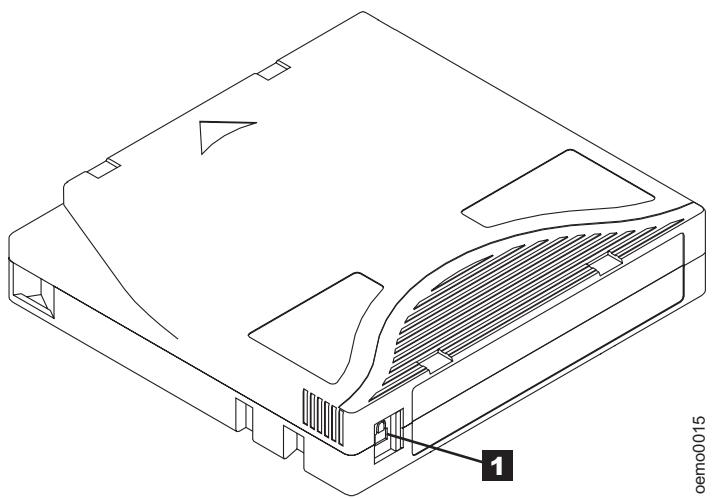

13. Utilisation du taquet de protection contre l'écriture. 31
14. Vue d'arrêté de l'unité LTO 2. 44
15. Identification d'une rupture de bande 49
16. Retrait du carter supérieur de l'unité. 52
17. Rembobinage de l'amorce sur la cartouche de bande 53
18. Guidage du bloc d'amorce vers sa position d'origine. 54
19. Rotation du pignon d'entraînement du chargeur jusqu'à ce que le bloc d'amorce soit totalement à l'intérieur de l'unité 55
20. Rotation du pignon d'entraînement du chargeur jusqu'à ce que le bloc d'amorce se rétracte 55
21. Rotation du pignon d'entraînement du chargeur jusqu'à ce que la cartouche s'éjecte. 56

Tableaux

1. Organisation des chapitres xiii
2. Caractéristiques de l'unité LTO 2. 1
3. Signification des différents états du voyant d'état. 22
4. Conseils pratiques de résolution des incidents intervenant sur l'unité LTO 2 35
5. Méthodes de réception des erreurs et des messages pour l'unité de bande LTO 2. 36
6. Codes d'erreur et messages d'information liés à l'unité de bande Ultrium LTO 2 37
7. Fonction de diagnostic et de maintenance 57
8. Caractéristiques de l'unité de bande LTO 2 interne. 65
9. Caractéristiques de l'unité de bande LTO 2 externe.. 66

Consignes de sécurité et de protection de l'environnement

«Consigne de type Danger»

«Consigne de type Attention»

«Consigne de type Avertissement» à la page xii

«Mise au rebut» à la page xii

Lorsque vous utilisez ce produit, respectez les consignes de type Danger, Attention et Avertissement contenues dans ce guide. Ces consignes sont accompagnées d'un symbole qui indique le niveau du risque pour la sécurité qu'elles décrivent.

Les sections ci-dessous définissent chaque type de consigne de sécurité et en donnent des exemples.

Consigne de type danger

Ce type de consigne attire l'attention sur une situation représentant un risque potentiellément mortel ou très dangereuse. Les consignes de type Danger sont toujours accompagnées d'un symbole représentant un éclair en cas de présence d'une tension électrique dangereuse. Voici un exemple d'une consigne de ce type :

DANGER

Une prise de courant incorporeusement câblée peut mettre sous tension de façon dangereuse les pièces métalliques du système ou des produits reliés à ce dernier. Il appartient au client de s'assurer que le socle de prise de courant est correctement câblé et mis à la terre afin d'éviter tout risque de choc électrique.

Consigne de type attention

Ce type de consigne attire l'attention sur une situation représentant un risque pour les personnes en raison d'une condition existante. Les consignes de type Danger peuvent être accompagnées de l'un des symboles suivants :

Symbole...	Signification...
	Présence d'une tension électrique dangereuse mais représentant un risque inférieur à celui des tensions signalées par les consignes de type Danger.
	Situation représentant un danger non représenté par un autre symbole de sécurité.

Voici des exemples de consignes de ce type :

La carte contrôleur contient une pile au lithium. Pour éviter tout risque d'explosion, n'essayez pas de replacer ni de recharger la pile et ne la faites pas brûler. Pour la mise au rebut de la carte contrôleur, reportez-vous à la réglementation en vigueur concernant les piles au lithium.

N'essayez pas de soulever l'ensemble de l'unité (module et boîtier) à l'aide de la poignée du module. Retirez d'abord le module, puis utilisez vos deux mains pour soulever le boîtier.

Consigne de type avertissement

Ce type de consigne attire l'attention sur une situation risquant d'endommager un programme, une unité, un système (serveur) ou des données. Les consignes de type Avertissement peuvent être accompagnées d'un symbole représentant un point d'exclamation, mais la présence de ce symbole n'est pas obligatoire. Voici des exemples de consignes de ce type :

Avertissement: N'utilisez pas de tournevis électrique lors de cette procédure, vous risqueriez d'endommager la bande.

Avertissement : N'utilisez pas l'unité de bande Ultrium LTO 2 dans une atmosphère polluée.

Mise au rebut

Ce produit n'est disponible qu'à la vente. Par conséquent, il relève de la seule responsabilité de l'acquéreur de s'assurer, lors de la mise au rebut du produit, que celle-ci s'effectue bien conformément aux règlements et à la législation en vigueur.

Cette unité contient des matériaux recyclables. Ces derniers doivent être recyclés là où cela est possible et conformément à la réglementation locale.

Préface

Tableau 1. Organisation des chapitres

Chapitre 1, «Introduction», à la page 1

Chapitre 2, «Installation de l'unité de bande», à la page 7

Chapitre 3, «Utilisation de l'unité de bande», à la page 21

Chapitre 4, «Utilisation des supports», à la page 29

Chapitre 5, «Utilisation du logiciel de sauvegarde sur bandes», à la page 33

Chapitre 6, «Résolution des incidents», à la page 35

Chapitre 7, «Caracteristiques», à la page 65

«Remarques» à la page 69

«Glossaire» à la page 71

La version interne de l'unité de cartouche de bande Tandberg Ultrium LTO 2 correspond au modèle 440LTi.

La version externe (c'est-à-dire la version interne livrée dans un boîtier) de l'unité de cartouche de bande Tandberg Ultrium LTO 2 correspond au modèle 440LTe.

Chapitre 1. introduction

«Présentation»

«Caracteristique»

«Compatibilité des cartouches» à la page 2

«Modulation du début et étalonnage de canal» à la page 3

«Mode économique d'énergie» à la page 3

«Connexion SCSI» à la page 3

«Pilotes de pérophérique pris en charge» à la page 4

Présentation

L'unité de bande Tandberg Ultrium LTO 2 est un dispositif de stockage de données hautes performances de grande capacité, conçu pour la sauvegarde et la restauration d'applications de systèmes ouverts. Elle peut être intégrée dans un boîtier, par exemple dans un serveur ou un système de bureau. L'unité de bande (également appelée "unité LTO 2", "unité de bande" et "l'unité") constitue la deuxième génération de la gamme de produits Ultrium. Elle est disponible avec une interface SCSI (Small Computer Systems Interface).

Elle offre une capacité de cartouche formatée pouvant atteindre 200 Go (400 Go avec un taux de compression de 2:1) et une vitesse de transfert continu des données de 35 Mo par seconde (70 Mo par seconde avec un taux de compression de 2:1).

Caractéristiques

Les caractéristiques de l'unité LTO 2 sont les suivantes :

Tableau 2. Caractéristiques de l'unité LTO 2.

Caractéristique	Valeur
Capacité*	400 Go
Taux de transfert moyen*	70 Mo/seconde
Taux de transfert moyen maximum*	107 Mo/seconde (Ultra160)
Taux de transfert en rafale SCSI LVD*	160 Mo/seconde (Ultra160)
Délambda nominal entre chargement et état prét	15 secondes
Délambda nominal d'éjection	15 secondes
Délambda de recherche moyen du premier octet deILLAe	49 secondes
Remarque: *Avec un taux de compression de 2:1.

Autres caractéristiques de l'unité de bande LTO 2 :

• Compatibilité en lecture-écriture avec les cartouches de données LTO Ultrium 1
• Mémoire LTO-CM
• Interface Ultra160 LVD SCSI Modulation numérique du débit
• Mémoire tampon de 64 Mo
• Compression de données LTO avancée
• Gestion intelligente de l'alimentation

La figure 1 présente la vue avant du modèle interne. La figure 2 présente la vue avant du modèle externe.

Figure 1. Vue avant du 440LTi (modèle interne).

Figure 2. Vue avant du 440LTe (modèle externe).

Compatibilité des cartouches

L'unité LTO 2 utilise la cartouche de données LTO Ultrium 200 Go et reste compatible avec les cartouches du modèle précédent. Voici le détail de cette compatibilité :

• L'unité peut lire et écrire des données sur des cartouches de Génération 2 au format Génération 2.
• L'unité peut lire et écrire des données sur des cartouches de Génération 1 au format Génération 1.
• L'unité ne peut pas écrire des données sur des cartouches Génération 2 au format Génération 1.
• L'unité ne peut pas écrire des données sur des cartouches Génération 1 au format Génération 2.

L'unité LTO 2 peut lire les bandes écrites par d'autres unités Ultrium 2 sous licence. Elle peut également écrire sur des bandes lisibles par d'autres unités Ultrium 2 sous licence.

Modulation du début et étalonnage de canal

Pour améliorer les performances du système, l'unité LTO 2 utilise une technique appelée modulation du début pour régler de façon dynamique sa vitesse de transmission native (sans compression) sur celle, plus lente, d'un serveur. Avec cette technique, l'unité sélectionne sa vitesse de fonctionnement parmi les cinq vitesses disponibles lors des opérations de lecture et d'écriture au format Génération 2, afin d'obtenir un début natif de 17,5, 21,9, 26,25, 30,63 ou 35 Mo par seconde (Mo/s). Si le début net (avec compression) du serveur est compris entre deux de ces cinq vitesses natives, l'unité déterminé automatiquement laquelle des deux utiliser. (Par exemple, si le serveur transfère les données à 60 Mo/s sur le bus hôte avec une compression de 2:1, son début net est de 30 Mo/s. L'unité désira alors de façon dynamique de fonctionner à un début natif de 26,25 ou 30,63 Mo/s, et sélectionnera la vitesse qui lui permettra de recevoir avec succès la plus grande quantité de données compressées via le réseau.) La modulation du début réduit considérablement les reculs, phénomène qui consiste en un arrêt, un retour en arrêt et un redémarrage dans le sens normal de la bande. Les reculs sont généralement le résultat d'une différence entre les débits du serveur et de l'unité de bande.

Les performances du système sont encore davantage optimisées par une fonctionnalité appelée étalonnage de canal, grâce à laquelle l'unité personnalise automatiquement chaque canal de données de lecture-écriture pour compenser les variations de la fonction de transfert du canal d'enregistrement, du support, et des caractéristiques de la tête de l'unité.

Mode économique d'énergie

Pour économiser l'énergie lorsque les fonctions assurées par ses circuits électroniques ne sont pas nécessaires à son fonctionnement, l'unité LTO 2 compte une fonctionnalité de gestion de l'alimentation qui place ces circuits dans un mode de faible consommation appelé mode économique d'énergie. Pour qu'elle puisse être placée dans ce mode, l'unité doit être restée inactive pendant au minimum 15 minutes. Pour en sortir, elle doit recevoir une commande via son interface SCSI ou une demande de chargement ou déjection. Lorsque l'unité est en mode économique d'énergie, son délai de réponse aux commandes qui ne nécessitent pas un défilement du support est augmenté de jusqu'à 10 microsecondes. L'exécution des commandes qui nécessitent un défilement du support peut être retardée de 100 millisecondes supplémentaires car la tension de la bande doit être rétablie.

Connexion SCSI

Pour communiquer avec un serveur, l'unité de bande LTO 2 utilise l'interface SCSI LVD Ultra160.

Caractéristiques physiques de l'interface SCSI

L'unité de bande Ultrium 2 est équipée d'un connecteur de type "D-shell" haute densité à 68 broches (HD68) qui permet sa connexion à un serveur. Elle accepte les câbles SCSI LVD (Low Voltage Differential, différentiel de tension) avec connecteurs HD68.

Débit

L'interface SCSI LVD Ultra160 est compatible avec les technologies SCSI antérieures et permet des débits de données allant jusqu'à 160 Mo/s. La norme SCSI Ultra160 utilise les trois fonctionnalités de gestion de la norme SCSI Ultra3 qui concernent spécifiquement le débit de données :

• Double transition clocking - (transmission sur les deux fronts) technique de transfert de données qui permet de doubler les débits de données sans augmenter la fréquence d'horloge.
• Validation de Domaine - procédure qui détecte et corrige les problèmes de configuration SCSI susceptibles d'empêcher les interactions entre unités SCSI.
• Cyclic Redundancy Check (CRC) - (contrôle de redondance cyclique) technique de détection des erreurs.

Les câbles, connecteurs et modules de terminaison utilisés par les interfaces SCSI Ultra160 et Ultra2 étant identiques, il est possible de relier des unités de type Ultra160 et des unités de type Ultra2 à un même bus et de faire fonctionner chacune de ces unités à sa vitesse maximale.

Pilotes de périphérique pris en charge

Les pilotes de périphérique (drivers) sont des composants logiciels qui permettent à l'unité de bande d'interagir avec différents serveurs. Pour savoir comment télécharger et installer correctement un pilote de périphérique (si cela est nécessaire), consultez les sites Web ou FTP ci-dessous (le CD du produit contient la dernière version des pilotes disponibles lors de sa fabrication). Pour vous procurer les versions les plus récentes des pilotes de périphérique conçus pour l'unité et de leur documentation, tapez l'adresse suivante dans votre navigateur :

http://www.tandberg.com

Pour les applications utilisant d'autres pilotes de périphérique, consultez la documentation de ces applications pour déterminer quels pilotes doivent être utilisés.

Installation des pilotes de périphérique

Pour installer des pilotes de périphérique pour l'unité, procédez comme suit :

Remarque: Si vous comptez utiliser votre unité de bande avec une application du commerce, il est recommandé de ne pas installer de pilote de périphérique figurant sur le CD fourni avec l'unité, car cela risquerait de provoquer des conflits de l'unité entre pilotes (le CD contient les pilotes destinés aux systèmes d'exploitation pris en charge ainsi que les instructions d'installation correspondantes). N'installez un pilote de périphérique à partir du CD que si les instructions d'installation de votre application du commerce vous y invitent.

• Si vous comptez utiliser votre unité de bande avec une application du commerce nouvelle ou existante, reportez-vous aux instructions d'installation de cette application pour savoir comment installer le pilote de périphérique et configurer l'unité.
• Si vous ne comptez pas utiliser votre unité de bande avec une application du commerce, installez le pilote de périphérique à partir du CD fourni avec l'unité. Reportez-vous aux instructions d'installation qui figurent dans le manuel IBM Ultrium Device Drivers Installation and User's Guide, qui figure sur le CD. Le CD contient les pilotes destinés aux systèmes d'exploitation pris en charge ainsi que les instructions d'installation correspondantes.

Chapitre 2. installation de l'unité de bande

«Installation des unités internes»

Installation des unités externes à la page 13

Installation des unités internes

La procédure ci-dessous explique comment installer l'unité de bande interne dans un boîtier.

Vue arrêté de l'unité SCSI interne

1 Commutateurs de l'unité 2 Connecteur SCSI 3 Connecteur d'ID SCSI 4 Connecteur d'alimentation

Figure 3. Vue d'arrêté de l'unité de bande interne.

Étape 1. déballage de l'unité de bande interne

Déballez l'unité de bande et conservez son emballage.

Remarque : Vous pourrez en avoir besoin si vous devez renvoyer l'unité pour une réparation.

Attention :

Si vous constatez que la température de l'unité que vous déballez ne correspond pas à la température de l'environnement de fonctionnement (mesurée devant le panneau frontal, à proximité de la zone d'entrée d'air, comme indiqué à la figure 4), une période d'acclimatation au nouvel environnement est nécessaire. Une période d'acclimatation de 4 heures à compter du déballage de l'unité ou d'une heure à compter de la fin de l'évaporation de toute condensation observée est recommandée (la période la plus longue étant préféable). Pour cette acclimatation, appliquez les mesures suivantes :

• Si la température de l'unité est inférieure à celle de son environnement de fonctionnement et que l'air contient suffisamment d'humidité, de la condensation peut se former dans l'unité et l'endommager. Lorsque la température de l'unit[é] est comprise dans la plage des températures de fonctionnement (supérieure à 10°C) et qu'il n'este aucun risque de condensation (l'air est sec), réchauffez plus rapidement l'unité en la mettant sous tension pendant 30 minutes. Utilisez une bande de diagnostic pour tester l'unité avant d'insérer une bande contenant des données.
• Si la température de l'unité est supérieure à celle de l'environnement de fonctionnement, la bande risque de rester collée à la tête de lecture/écriture. Lorsque la température de l'unité est redescendue dans la plage des températures de fonctionnement (inférieure à 40°C), refroidissez plus rapidement l'unité en la ventilant pendant 30 minutes. Mettez l'unité sous tension et utilisez une bande de diagnostic pour la tester avant d'insérer une bande contenant des données.

Si vous n'êtes pas certain que la température de l'unité soit comprise dans la plage recommandée ou que le taux d'humidité permette la formation de condensation, laissez l'unité s'adapter à son nouvel environnement pendant 4 heures.

Figure 4. Mesure de la température de l'environnement de fonctionnement. La température doit être mesurée devant le panneau frontal, à proximité de la zone d'entrée d'air.

Étape 2 - mise hors tension du boîtier

1. Mettez hors tension le boîtier (ou l'unité qui alimente l'unité de bande).
2. Débranchez le cordon d'alimentation de la prise d'alimentation et du boîtier.

Étape 3 - définition de l'id SCSI

Définissez l'ID SCSI de l'unité. Pour savoir comment procéder, lisez la section suivante, «Définition de l'ID SCSI».

Définition de l'id SCSI

Pour définir l'ID SCSI, utilisez l'une des deux méthodes suivantes :

• Placement de cavaliers sur le connecteur d'ID SCSI
• Utilisation d'un commutateur d'ID SCSI branché sur le connecteur d'ID SCSI

Les sections qui suivent décrivent ces deux méthodes.

Définition de l'ID SCSI à l'aide de cavaliers : Il est possible de définir l'ID SCSI de l'unité en installant des cavaliers de 2 mm sur le connecteur d'ID SCSI de l'unité (numéro 3 de la figure 3 à la page 7). Il se peut que votre unité vous ait été livrée avec un ID SCSI préconfiguré par défaut, c'est-à-dire avec des cavaliers déjà installés. Pour savoir comment modifier cette configuration SCSI par défaut, prenez contact avec votre partenaire commercial ou votre support technique. Pour modifier l'ID SCSI, il suffit de déplacer, ajouter ou supprimer des cavaliers.

Pour définir l'ID SCSI, procédez comme suit :

1. Repérez le connecteur d'ID SCSI (numéro 3 de la figure 3 à la page 7).
2. Avant de connecter le câble de liaison SCSI au serveur, déterminez l'ID SCSI (numéro) à utiliser. Assurez-vous que cet ID n'est pas déjà utilisé par une autre unité.
3. Reportez-vous à la figure 5 ci-dessous, repérez le numéro d'ID que vous avez choisi, puis placez les cavaliers sur les broches du connecteur représentées en gris, comme indiqué (utilisez pour ce faire une pince à bec effilé).

Figure 5. Réglages de l'ID SCSI sur le connecteur d'ID SCSI.

Définition de l'ID SCSI à l'aide d'un commutateur d'ID SCSI : Si vous boitier utilise un commutateur d'ID SCSI (au lieu de cavaliers), branchez ce commutateur sur le connecteur d'ID SCSI de l'unité (numéro 3 de la figure 3 à la page 7). Si des cavaliers sont installés sur ce connecteur, retirez-les avant de brancher le commutateur. Le commutateur d'ID SCSI doit être compatible avec le connecteur d'ID SCSI de l'unité et doit établir des connexions électriques entre les mêmes broches que les cavaliers afin de définir les mêmes ID SCSI.

Fourniture de TERMPOWER (unité SCSI uniquement) : Pour fournir TERMPOWER au bus, prenez l'un des cinq cavaliers livrés avec l'unité et placez-le sur le connecteur d'ID SCSI comme indiqué à la figure ci-dessous. Placez le cavalier sur les broches représentées en gris.

Remarque : vous devez équiper l'unité LTO 2 d'une terminaison SCSI externe.

Étape 4. installation de l'unité de bande dans le boîtier

Pour installer l'unité LTO 2 dans un boîtier, procédez comme suit :

1. Retirez le capot du boîtier (pour savoir comment faire, reportez-vous aux instructions qui figurent dans la documentation du boîtier).
2. Placez l'unité de bande dans le boîtier de telle manière que son compartiment de chargement de la bande se trouve face à l'ouverture correspondante du boîtier.
3. Insérez deux vis 6-32 dans les trous prévus à cet effet (2) sur les plaques latérales du châssis.

Avertissement: La longueur de la partie filée des vis de montage insérée dans l'unité LTO 2 ne doit pas excéder 3,5 mm à partir de l'extérieur du châssis. Dans le cas contraire, l'unité risque d'être endommagée.

Figure 6. Trous de vis de l'unité LTO 2. Ces trous sont situés des deux côtés de l'unité. L'unité est représentée ici avec un panneau frontal.

Lorsque vous installez l'unité LTO 2 :

Utilisez des vis de longueur correcte. Assurez-vous qu'aucun objet tel qu'une tête de vis, un câble ou une unité adjacente n'appuie sur le châssis. - N'obstruez pas les fentes de ventilation situées à l'arrière de l'unité de bande. - Réservez un espace suffisant pour permettre l'accès aux commandes situées sur le panneau frontal de l'unité de bande.

Étape 5. connexion d'une alimentation électrique à l'unité de bande et test de l'alimentation électrique de l'unité

L'unité LTO 2 ne contenant pas sa propre source d'alimentation, elle doit être alimentée de façon externe.

Pour connecter une alimentation électrique à l'unité et tester l'alimentation électrique de celle-ci, procédez comme suit :

1. Assurez-vous que le boîtier (ou l'unité qui alimente l'unité de bande) est hors tension.
2. Assurez-vous que le cordon d'alimentation est débranché du boîtier et de la prise de courant.
3. Branchez le cordon d'alimentation interne du boîtier sur le connecteur d'alimentation de l'unité (numéro 4 de la figure 3 à la page 7). Assurez-vous que ce branchement est correctement effectué.
4. Connectez le cordon d'alimentation au boîtier et à la prise électrique.
5. Repérez l'emplacement de l'écran des codes d'erreur et du voyant d'é z les éléments suivants lors de la mise sous tension du boîtier :
6. L'écran des codes d'erreur affiche une série de caractères aléatoires, puis s'efface (s'éteint). Remarque: Si l'écran des codes d'erreur ne s'allume pas, il se peut que l'unité ne soit pas alimentée.
7. Le voyant d'état s'allume en continu. Il est d'abord orange, puis devient vert.

Étape 6. exécution du test de lecture-écriture rapide (code de fonction de diagnostic f)

Le test de lecture-écriture rapide (code de fonction de diagnostic F) permet de s'assurer que l'unité peut et écrire sur la bande. Son exécution nécessite environ 5 minutes et se poursuit ensuite en boucle jusqu'à ce que vous l'interrompiez. Pour arrêter le diagnostic, appuyez sur le bouton d'éjection. Le diagnostic se poursuit jusqu'à la fin de la boucle en cours, puis s'arrête.

Avertissement: pour ce test, n'utilise qu'une cartouche de données vierge ou contenant des données pouvant être effacées. en effet, au cours du test, l'unité écrase les données qui se trouvent sur la bande.

1. Assurez-vous que l'unité ne contient pas de cartouche.
2. Appuyez sur le bouton d'éjection trois fois en l'espace de 2 secondes. Le voyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

Remarque: Si une cartouche se trouve dans l'unité, elle est éjectée lors de la première pression sur le bouton d'éjection et l'unité ne passe pas en mode maintenance. Pour placer l'unité en mode maintenance, exécutez à nouveau l'étape précédente.

1. Appuyez sur le bouton d'éjection une fois par seconde jusqu'à ce que la lettre F s'affiche sur l'écran des codes d'erreur. (Si vous dépassez le code souhaité, continuez d'appuyer sur le bouton d'éjection une fois par seconde jusqu'à ce que ce code s'affiche à nouveau.)
2. Appuyez de façon continue sur le bouton d'éjection pendant 3 secondes. Quand la fonction est sélectionnée, la dette C s'affiche et clignote.
3. Lorsque la dette C clignote, ILA signifie que I'unite attend I'insertion d'une cartouche. Vous disposez alors de 60 secondes pour introduire la cartouche de test. Passé ce délambda, l'unité de bande quitte le mode maintenance. Apres l'introduction de la cartouche, le code F clignote et le test commence:

Remarque: Si vous avez inséré une cartouche incorrecte ou protégée contre l'écriture, le chiffre 7 s'affiche sur l'écran des codes d'erreur. L'unité LTO 2 éjecte la cartouche et quitte le mode maintenance.

• Si aucune erreur n'est détectée, le test recommence et s'exécute dix fois. L'exécution de chaque boucle prend environ 10 minutes. Après la dixième boucle, le test s'arrête et l'unité quitte automatiquement le mode maintenance. Pour arrêter le test, appuyez sur le bouton d'éjection. L'unité indique que la demande a été reçue en ralentissant la fréquence du clignotement du caractère affiché sur l'écran des codes d'erreur (de deux fois par seconde à une fois par seconde). Le test continue jusqu'à la fin de la boucle en cours, puis s'arrête. L'unité de bande rembobine alors la cartouche et l'éjecte, affiche le code θ et quitte le mode maintenance.
• Si une erreur est détectée, le voyant d'état clignote (couleur orange) et l'unité de bande affiche un code d'erreur sur l'écran prévu à cet effet. (Pour déterminer quelle erreur s'est produite, recherchez le code d'erreur dans le tableau 6 à la page 37.) L'unité éjecte la cartouche et quitte le mode maintenance.

Remarque: Pour réinitialiser l'unité après une erreur, mettez-la hors tension, puis de nouveau sous tension.

1. Mettez l'unité de bande hors tension.
2. Débranchez le cordon d'alimentation du boîtier et de la prise d'alimentation.

Étape 7. connexion du câble SCSI interne

1. Branchez le cordon SCSI interne du boîtier sur le connecteur SCSI de l'unité (numéro 2 de la figure 3 à la page 7). Assurez-vous que ce branchement est correctement effectué.
2. Branchez le cordon d'alimentation sur la prise de courant et mettez le boîtier sous tension.
3. L'écran des codes d'erreur affiche une série de caractères aléatoires, puis s'efface (s'éteint).
4. Le voyant d'état s'allume en continu. Il est d'abord orange, puis devient vert.

Étape 8. installation des pilotes de périphérique

Pour savoir comment installer des pilotes de périphérique, reportez-vous à la section «Pilotes de périphérique pris en charge» à la page 4.

Étape 9. configuration de l'unité de bande sur le serveur

Pour savoir comment configurer l'unité de bande SCSI sur le serveur, reportez-vous à la documentation du serveur.

Installation des unités externes

Comme pour toutes les unités, il est recommandé de télécharger le dernier niveau du microprogramme, en vous connectant au site Web http://www.tandberg.com, puis en cliquant sur "Support" et "LTO Support".

Pour installer l'unité LTO 2, procédez comme indiqué ci-après.

DANGER

Une prise de courant incorporeusement câblée peut mettre sous tension de façon dangereuse les pièces métalliques du système ou des produits reliés à ce dernier. Il appartient au client de s'assurer que le socle de prise de courant est correctement câblé et mis à la terre afin d'éviter tout risque de choc électrique.

Étape 1. déballage de l'unité de bande externe

1. Déballez l'unité LTO 2 externe.
2. Inspectez l'unité à la recherche d'éventuels dommages subis lors de son expédition. Si vous découvrez de tels dommages, n'installez pas l'unité. Au contraire, signalez immédiatement ces dommages en prenant contact avec votre revendeur.

Compartiment de chargement de la cartouche

Ecran des codes d'erreur

Voyant d'etat

Bouton d’éjection

Connecteurs SCSI

Prise électrique

Interrupteur d'alimentation

Commutateur d'adresse SCSI

Figure 7. Composants de l'unité de bande externe modèle 440LTe.

Étape 2. inspection du cordon d'alimentation et de la prise de courant

1. Examinez les prises du cordon d'alimentation pour vous assurer qu'elles correspondent bien aux socles auxquels elles sont destinées.
2. Assurez-vous que les prises de courant que vous utilisez sont correctement mises à la terre et que le disjoncteur est activé.

Étape 3 - définition de l'id SCSI

L'ID SCSI est une adresse unique qui identifie l'unité auprès du serveur. Pour définir l'ID SCSI, procédez comme suit :

1. Prenez connaissance des remarques suivantes et décidez quel ID vous pouvez affecter à l'unité.

Remarques :

a. La plage des ID SCSI est comprise entre 0 et 15. La priorité des ID SCSI est : 7, 6, 5, 4, 3, 2, 1, 0, 15, 14, 13, 12, 11, 10, 9, 8. b. Ne sélectionnez jamais un ID déjà utilisé par une autre unité connectée au bus SCSI. c. Ne sélectionnez jamais l'ID SCSI de la carte hôte SCSI. La priorité de cet ID est généralement supérieure à celle de toutes les autres unités connectées au bus SCSI. En général, l'ID SCSI de la carte hôte est 7.

1. Repérez le commutateur d'adresse SCSI situé à l'arrière de l'unité (numéro 8 de la figure 7).
2. A l'aide d'un petit objet pointu (tel qu'un stylo à bille), appuyez sur le bouton + ou - jusqu'à ce que l'ID souhaité s'affiche sur le commutateur.

Remarque: Si vous devez changer l'ID SCSI après l'installation, mettez l'unité hors tension puis de nouveau sous tension après l'opération afin d'activer le nouvel ID SCSI.

Étape 4. placement de l'unité de bande

Placez l'unité à un emplacement pratique par rapport au serveur. Les seules restrictions qui s'exercent sont la longueur du cordon d'alimentation et celle du câble SCSI. Voici les emplacements recommandés :

• À l'écart des zones de passage fréquent, notamment lorsque le sol est couvert de moquette.
• Hors des salles informatiques (pour éviter les poussières d'encre et de papier). Ne stockez pas les fournitures papier près d'une unité.
• Hors des courants d'air (par exemple, portes, fenêtres ouvertes, ventilateurs et climatiseurs).
• En hauteur.
• En position horizontale.
• À un emplacement facilitant l'insertion des cartouches de bande.

N'empilez pas l'unité de bande avec d'autres unités. Ne posez rien sur l'unité. Pour réduire au maximum le risque de contamination par des particules atmosphériques, veillez à ce que le capot de l'unité soit toujours fermé.

Étape 5. connexion d'une alimentation électrique

1. L'unité risquant de ne pas pouvoir terminer l'autotest à la mise sous tension (POST) sans module de terminaison SCSI, veillez à ce qu'un module de terminaison (ou qu'un bus SCSI doté d'un module de terminaison) soit branché sur l'un des deux connecteurs SCSI placés à l'arrière de l'unité.
2. Branchez le cordon d'alimentation sur l'unité (6), puis branchez l'autre extrémité du cordon sur une prise de courant mise à la terre.
3. Mettez l'unité sous tension en appuyant sur l'interrupteur d'alimentation. L'unité exécute l'autotest qui permet de vérifier tout le matériel, à l'exception de la tête de lecture-écriture. Lors de l'autotest, l'écran des codes d'erreur affiche de façon clignotante plusieurs caractères segmentés. Chacun de ces caractères représente un test effectué au cours de l'autotest. Au terme de l'autotest, l'écran des codes d'erreur affiche brievement la totalité des 8 segments avant de s'eteindre. Le voyant d'état s'allume en continu, d'abord brievement en orange, puis en vert.

Étape 6. exécution du test de lecture-écriture rapide (code de fonction de diagnostic f)

Le test de lecture-écriture rapide (code de fonction de diagnostic F) permet de s'assurer que l'unité peut et écrire sur la bande. Son exécution nécessite environ 5 minutes et se poursuit ensuite en boucle jusqu'à ce que vous l'interrompiez. Pour arrêter le diagnostic, appuyez sur le bouton d'éjection. Le diagnostic se poursuit jusqu'à la fin de la boucle en cours, puis s'arrête.

Avertissement: pour ce test, n'utilise qu'une cartouche de données vierge ou contenant des données pouvant être effacées. en effet, au cours du test, l'unité écrase les données qui se trouvent sur la bande.

1. Assurez-vous que l'unité ne contient pas de cartouche.
2. Appuyez sur le bouton d'éjection trois fois en l'espace de 2 secondes. Le voyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

Remarque: Si une cartouche se trouve dans l'unité, elle est éjectée lors de la première pression sur le bouton d'éjection et l'unité ne passe pas en mode maintenance. Pour placer l'unité en mode maintenance, exécutez à nouveau l'étape précédente.

1. Appuyez sur le bouton d'éjection une fois par seconde jusqu'à ce que la lettre F s'affiche sur l'écran des codes d'erreur. (Si vous dépassez le code souhaité, continuez d'appuyer sur le bouton d'éjection une fois par seconde jusqu'à ce que ce code s'affiche à nouveau.)
2. Appuyez de façon continue sur le bouton d'éjection pendant 3 secondes. Quand la fonction est sélectionnée, la dette C s'affiche et clignote.
3. Lorsque la dette C clignote, ILA signifie que I'unité attend I'insertion d'une cartouche. Vous disposez alors de 60 secondes pour introduire la cartouche de test. Passé ce délambda, l'unité de bande quitte le mode maintenance. Apres l'introduction de la cartouche, le code F clignote et le test commence:

Remarque: Si vous avez inséré une cartouche incorrecte ou protégée contre l'écriture, le chiffre 7 s'affiche sur l'écran des codes d'erreur. L'unité LTO 2 éjecte la cartouche et quitte le mode maintenance.

• Si aucune erreur n'est détectée, le test recommence et s'exécute dix fois. L'exécution de chaque boucle prend environ 10 minutes. Après la dixième boucle, le test s'arrête et l'unité quitte automatiquement le mode maintenance. Pour arrêter le test, appuyez sur le bouton d'éjection. L'unité indique que la demande a été reçue en ralentissant la fréquence du clignotement du caractère affiché sur l'écran des codes d'erreur (de deux fois par seconde à une fois par seconde). Le test continue jusqu'à la fin de la boucle en cours, puis s'arrête. L'unité de bande rembobine alors la cartouche et l'éjecte, affiche le code θ et quitte le mode maintenance.
• Si une erreur est détectée, le voyant d'état clignote (couleur orange) et l'unité de bande affiche un code d'erreur sur l'écran prévu à cet effet. (Pour déterminer quelle erreur s'est produite, recherche le code d'erreur dans le tableau 6 à la page 37.) L'unité éjecte la cartouche et quitte le mode maintenance.

Remarque: Pour réinitialiser l'unité après une erreur, mettez-la hors tension, puis de nouveau sous tension.

Étape 7. installation de la carte hôte SCSI (si nécessaire)

Si aucune autre unité n'est connectée à votre serveur, il se peut que vous deviez installer dans celui-ci une carte hôte SCSI LVD.

Pour savoir comment installer une carte particulière, reportez-vous aux instructions qui l'accompagnent ainsi qu'à la section qui concerne l'installation d'une carte SCSI dans la documentation de votre serveur.

Bien que le matériel de type LVD contenu dans l'unité de bande soit capable de fonctionner en mode monoport (SE), ce mode de fonctionnement n'est ni recommandé ni pris en charge.

Étape 8. connexion du câble de liaison SCSI

Pour des performances maximales, le nombre d'unités de bande que vous pouvez connecter à un bus SCSI est limité et dépend du type de bus utilisé et du taux de compression des données. Les bus SCSI Ultra ont une bande passante de 40 Mo par seconde ; les bus SCSI Ultra2, une bande passante de 80 Mo par seconde ; et les bus SCSI Ultra160, une bande passante de 160 Mo par seconde. L'unité LTO 2 permet des débits de données pouvant atteindre 35 Mo par seconde sans compression et 70 Mo par seconde avec un taux de compression de 2:1. Par conséquent, vous ne devez connecter qu'une seule unité LTO 2 à un bus SCSI Ultra, une ou deux unités LTO 2 à un bus SCSI Ultra2, et de une à quatre unités LTO 2 à un bus SCSI Ultra160.

Le câble de liaison SCSI connecte l'unité au serveur. Vous pouvez brancher ce câble (ainsi que le module de terminaison) sur n'importe lequel des deux connecteurs SCSI de l'unité.

1. Assurez-vous que l'unité est hors tension et reliée à la prise de courant.
2. Si le bus SCSI du serveur est en cours d'utilisation, arrêtez toute activité
3. Determinez la longueur maximum autorisé de votre cable de liaison. Cette longueur dépend du type du bus SCSI utilisé (LVD ou HVD) et du nombre d'unités qui y sont connectées :
4. Pour un bus LVD avec une seule unité, la longueur maximale du câblage SCSI ne doit pas excéder 25 m.
5. Pour un bus LVD avec plusieurs unités, la longueur maximale du câblage SCSI ne doit pas excéder 12 m.

Avertissement: Les protocoles de transfert de données utilisés avec les unités de bande sont très différents de ceux utilisés avec les disques durs. Par conséquent, il est fortement recommandé d'éviter de connecter simultanément des unités de disque et des unités de bande à une même carte hôte. Une configuration importante ces deux types d'unités connectés à une même carte hôte représentera des performances faibles et peu fiables.

1. Configurez votre unité comme indiqué dans l'un ou l'autre des exemples suivants:
2. Si l'unité est la seule unité connectée au bus SCSI, connectez le câble de liaison SCSI au serveur (voir figure 8).

Figure 8. Exemple de connexion d'une unité SCSI unique au serveur. Vue du dessus.

1 Unité LTO 2 2 Connecteurs SCSI 3 Module de terminaison 4 Cable de liaison SCSI

5 Carte hôte SCSI 6 Serveur

• Si l'unité n'est pas la seule unité connectée au bus SCSI, connectez le câble de liaison SCSI à l'unité suivante connectée au bus, et branchez le module de terminaison sur la dernière unité du bus (voir figure 9).

Figure 9. Exemple de connexion de plusieurs unités SCSI au serveur. Vue du dessus.

Avertissement: Ne connectez pas à un même bus SCSI des unités de bande, des modules de terminaison et des cartes hôtes SCSI LVD et HVD/DIFF, car ces deux types de dispositifs SCSI sont incompatibles et les unités risqueraient d'être endommagées.

1 Unité LTO 2 2 Connecteurs SCSI 3 Module de terminaison 4 Cable de liaison SCSI

5 Carte hôte SCSI 6 Serveur 7 Autre unité de bande

Étape 9. installation des pilotes de périphérique

Pour savoir comment installer des pilotes de périphérique, reportez-vous à la section «Pilotes de périphérique pris en charge» à la page 4.

Étape 10. configuration de l'unité de bande sur le serveur

Pour savoir comment configurer l'unité, reportez-vous à la documentation de votre serveur et de votre application.

Chapitre 3. utilisation de l'unité de bande

«Utilisation de l'unité de bande interne»

«Utilisation de l'unité de bande externe» à la page 24

«Retrait d'une cartouche de bande» à la page 25

«Nettoyage de la tête de l'unité de bande» à la page 25

«Mise à jour du microprogramme» à la page 26

Vue avant de l'unité de bande interne

Lorsque vous utilisez l'unité de bande LTO 2, reportez-vous à la figure 10, qui représente la face avant de l'unité.

Voyant d'état Bouton d'éjection Écran des codes d'erreur Point rouge

Figure 10. Vue avant de l'unité interne modèle 440LTi.

Voyant d'état

Le voyant d'état (numéro 1 de la figure 10 à la page 21) est une diode électroluminescente (LED) qui fournit des informations concernant l'état de l'unité. Il peut être vert ou orange et s'allumer de façon fixe ou clignotante. Le tableau 3 répertorie les différents états de ce voyant et contient une liste de leur signification.

Tableau 3. Signification des différents états du voyant d'état.

Couleur et état duvoyant d'état	Signification
Eteint	L'unité de bande n'est pas alimentée en courant électrique ou est hors tension.
Vert fixe	L'unité est sous tension et inactive.
Vert clignotant	L'unité est en train de litre, écrire ou rechercher des données sur la bande, ou bien de rembobiner, charger ou éjecter la cartouche.L'unité contient une cartouche lors de sa mise sous tension. Dans ce cas, l'unité termine son autotest (POST) et rembobine lentement la bande (le rembobinage peut prendre environ 13 minutes). Lorsque le rétablissement de l'unité est terminé, le voyant cette de clignoter et devient fixe ; l'unité est alors prête pour une opération de lecture ou d'écriture. Pour éjecter la cartouche, appuyez sur le bouton d'éjection.
Orange fixe	L'unité est en cours de mise sous tension ou de réinitialisation, ou en mode maintenance.
Orange clignotant	Les cas suivants sont possibles :• Si levoyant clignote une fois toutes les deux secondes, l'unité de bande a déetecté une erreur et exécute une procédure de reprise du microcode. Si cette reprise réussit, l'état d'erreur est automatiquement réinitialisé.• Si levoyant clignote une fois par seconde, une erreur s'est produite et une intervention peut être requise sur l'unité de bande ou le support, ou il se peut que l'unité doive être nettoyée. Notez le code affiché sur l'écran des codes d'erreur, puis reportez-vous au tableau 6 à la page 37 pour en connaître la signification.• Si levoyant clignote deux fois par seconde, une mise à jour du microprogramme de l'unité de bande est en cours.

Bouton d'éjection

Le bouton d’éjection (numéro 2 de la figure 10 à la page 21) permet d’effectuer les opérations suivantes :

• Rembobiner la bande dans la cartouche et éjecter la cartouche de l'unité. Pour plus d'informations, voir «Retrait d'une cartouche de bande» à la page 25.
• Passer en mode maintenance ou quitter ce mode, ou effectuer des opérations de diagnostic ou de maintenance. Pour plus d'informations, voir « Sélection d'une fonction de diagnostic ou de maintenance » à la page 56.
• Effectuer une réinitialisation d'urgence de l'unité. ATTENTION : Si l'unité a détecté une erreur permanente et a affiché un code d'erreur, elle effectue automatiquement un cliché d'unité (également appelé sauvegarde de la trace du microprogramme). Si vous effectuez alors une réinitialisation d'urgence de l'unité, le cliché existant est remplacé et les données qu'il contenait sont perdues. Pour effectuer une réinitialisation d'urgence, appuyez sur le bouton d'éjection et maintenez-le enfoncé pendant dix secondes. L'unité force la prise d'un cliché, qui remplace le cliché existant. L'unité redémarre ensuite pour permettre les communications.

Écran des codes d'erreur

L'unité de bande Ultrium LTO 2 compte une diode électroluminescente (numéro de la figure 10 à la page 21) capable d'afficher un code à un caractère pour :

• les opérations de diagnostic ou de maintenance.
• les erreurs et les messages d'information.

Le tableau 7 à la page 57 répertorie les codes susceptibles de s'afficher lors des opérations de diagnostic ou de maintenance. Le tableau 6 à la page 37 répertorie les codes susceptibles de s'afficher en cas d'erreur ou de message d'information. Si plusieurs erreurs se produisent, le code possédant la priorité la plus élevée (représentée par le chiffre le plus faible) s'affiche en premier. Lorsque l'erreur correspondante a été corrigée, le code possédant la priorité la plus élevée suivant s'affiche, et ainsi de suite jusqu'à ce que toutes les erreurs aient été corrigées.

Point rouge

L'écran des codes d'erreur n'affiche rien en mode de fonctionnement normal. Toutefois, lorsque l'unité est en mode maintenance et qu'un cliché de l'unité est disponible, un point rouge unique (numéro 4 de la figure 10 à la page 21) s'allume sur l'écran. Pour savoir comment copier ce cliché sur bande, reportez-vous à la description du code de fonction 5 dans le tableau 7 à la page 57.

Le point rouge s’éteint lorsque le cliché a été exploité (à l’aide d’une bande FMR ou d’une commande SCSI ou de bibliothèque). Si aucun cliché n’est disponible lorsque l’unité est en mode maintenance, le point rouge ne s’allume pas.

Utilisation de l'unité de bande externe

L'unité de bande externe modèle 440LTe est identique à l'unité interne, à cette différence près qu'elle possède son propre interrupteur d'alimentation.

Vue avant de l'unité de bande externe

Bouton d'éjection

4 Interrupteur d'alimentation

2 Voyant d'état

5 Voyant d'alimentation

3 Écran des codes d'erreur

Figure 11. Vue avant de l'unité externe modèle 440LTe.

Interrupteur d'alimentation

L'interrupteur d'alimentation (numéro 4 de la figure 11) est un interrupteur de type bouton poussoir qui vous permet de mettre l'unité de bande sous tension et hors tension. Pour mettre l'unité sous tension, appuyez une fois sur l'interrupteur. Une diode électroluminescente verte (numéro 5 de la figure 11) s'allume lorsque l'unité est sous tension. Pour mettre l'unité hors tension, appuyez une nouvelle fois sur l'interrupteur. Lorsque vous placez l'interrupteur en position hors tension, le boîtier est always alimenté en courant électrique. Si vous voulez que le boîtier ne soit plus alimenté, débranchez le cordon d'alimentation du boîtier de la prise située à l'arrière de l'unité de bande (numéro 6 de la figure 7 à la page 14).

Insertion d'une cartouche de bande

Pour insérer une cartouche de bande, procédez comme suit :

1. Assurez-vous que l'unité de bande est sous tension.
2. Assurez-vous que le taquet de protection contre l'écriture est dans la position correcte.
3. Saisissez la cartouche de sorte que le taquet de protection soit positionné face à vous (numéro 1 de la figure 12 à la page 25).
4. Faites glisser la cartouche dans le compartiment de chargement de la bande.

Remarques :

a. Si la cartouche a été ejectée et que vous vouez la réinsérer, retirez-la, puis réinsérez-la. b. Si la cartouche est déjà chargée et que vous mettez l'unité hors tension, puis sous tension, la bande est rechargée.

Figure 12. Insertion d'une cartouche dans l'unité.

Retrait d'une cartouche de bande

Pour retirer une cartouche de bande, procédez comme suit :

1. Assurez-vous que l'unité de bande est sous tension.
2. Appuyez sur le bouton d’éjection. L’unité rembobine la bande et éjecte partiellement la cartouche. Le voyant d’état vert clignote pendant le rembobinage de la bande, puis s’éteint avant que la cartouche ne soit partiellement éjectée.
3. Une fois la cartouche partiellement éjectée, retirez-la.

Si vous n'y parvenez pas, reportez-vous à la section «Retrait manuel d'une cartouche de bande» à la page 47. Lorsque vous déchargez une cartouche de bande, l'unité de bande écrit toute information pertinente dans la mémoire de la cartouche.

Nettoyage de la tête de l'unité de bande

Avertissement : Pour nettoyer la tête de l'unité de bande, utilisez une cartouche de nettoyage LTO Ultrium.

Nettoyez la tête de l'unité de bande chaque fois que la lecture C s'affiche sur l'écran des codes d'erreur et que le voyant d'état s'allume en orange et clignote. Pour nettoyer la tête de l'unité, insérez la cartouche de nettoyage dans le compartiment de chargement de la bande (reportez-vous à la figure 12). Le nettoyage s'effectue automatiquement. Lorsqu'il est terminé, l'unité de bande éjecte la cartouche.

Mise à jour du microprogramme

Avertissement: Lors de la mise à jour du microprogramme, ne mettez pas l'unité de bande hors tension tant que la mise à jour n'est pas terminée, sinon vous risquez de perdre les données du microprogramme.

Vérifiez périodiquement si une mise à jour du microprogramme de l'unité de bande est disponible, en vous connectant au site Web http://www.tandberg.com. Pour permettre la mise à jour du microprogramme de votre unité, vous pouvez :

-obtenir l'image du nouveau microprogramme et la télécharger sur l'unité via l'interface SCSI, - charger le nouveau microprogramme à partir d'une cartouche de bande FMR (Field Microcode Replacement, remplacement du microprogramme sur site).

Pour savoir comment obtenir une image du nouveau microprogramme ou une bande FMR, connectez-vous au site Web indiqué ci-dessus. Pour savoir comment mettre à jour le microprogramme, reportez-vous aux sections ci-dessous.

Mise à jour du microprogramme via l'interface SCSI

Lorsque vous mettez à jour le microprogramme de l'unité de bande via l'interface SCSI, la procédure à suivre varie selon que votre serveur utilise un pilote d'unité de bande IBM ou non IBM (tel qu'un pilote Sun, Hewlett-Packard ou Microsoft).

Pour savoir comment IBM, reportez-vous aux sites Web ou FTP repertoriés dans la section «Pilotes de périhérique pris en charge» à la page 4.

Pour savoir comment non IBM, reportez-vous à la documentation de ce pilote.

Mise à jour du microprogramme à l'aide d'une cartouche de bande FMR

Pour permettre à jour le microprogramme de l'unité de bande à l'aide d'une cartouche de bande FMR, procédez comme suit:

1. Assurez-vous que l'unité de bande ne contient pas de cartouche.
2. Placez l'unité en mode maintenance en appuyant sur le bouton d’éjection trois fois en 1,5 seconde. Le voyant d’état s’allume en continu (couleur orange), ce qui signifie que l’unité de bande est en mode maintenance.
3. Appuyez sur le bouton d'éjection une fois toutes les 1,5 secondes jusqu'à ce que le chiffre 2 s'affiche sur l'écran des codes d'erreur, puis appuyez sur le bouton d'éjection et maintenez-le enfoncé pendant 3 secondes. Lorsque la led clignote, cela signifie que l'unité attend l'insertion d'une cartouche.
4. Insérez la cartouche de bande FMR. Le chiffre 2 clignote, l'unité charge le microprogramme mis à jour à partir de la cartouche, et le voyant d'état clignote en orange. Si la mise à jour réussit, le chiffre 0 s'affiche et la cartouche est automatiquement éjectée.

L'unité de bande se réinitialise et active automatiquement le nouveau microprogramme.

Si la mise à jour échoue, un code d'erreur s'affiche. Pour savoir comment corriger l'erreur, recherche le code d'erreur dans le tableau 6 à la page 37.

Chapitre 4. utilisation des supports

«Cartouches de données» à la page 30

«Cartouches de nettoyage» à la page 30

«Utilisation du taquet de protection contre l'écriture» à la page 31

L'unité de bande Ultrium LTO 2 utilise les types de cartouches suivants :

• Cartouche de données LTO Ultrium 200 Go (Génération 2)
• Cartouche de données LTO Ultrium 100 Go (Génération 1) Cartouche de nettoyage LTO
• Cartouche de nettoyage universelle LTO (tout fabricant)

L'unité (Génération 2) est compatible avec les cartouches du module précédent, l'unité de bande interne Ultrium (Génération 1). La compatibilité de l'unité de bande Ultrium LTO 2 avec les différentes cartouches est la suivante :

• L'unité peut lire et écrire des données sur des cartouches de Génération 2 au format Génération 2.
• L'unité peut lire et écrire des données sur des cartouches de Génération 1 au format Génération 1.
• L'unité ne peut pas écrire des données sur des cartouches Génération 2 au format Génération 1.
• L'unité ne peut pas écrire des données sur des cartouches Génération 1 au format Génération 2.

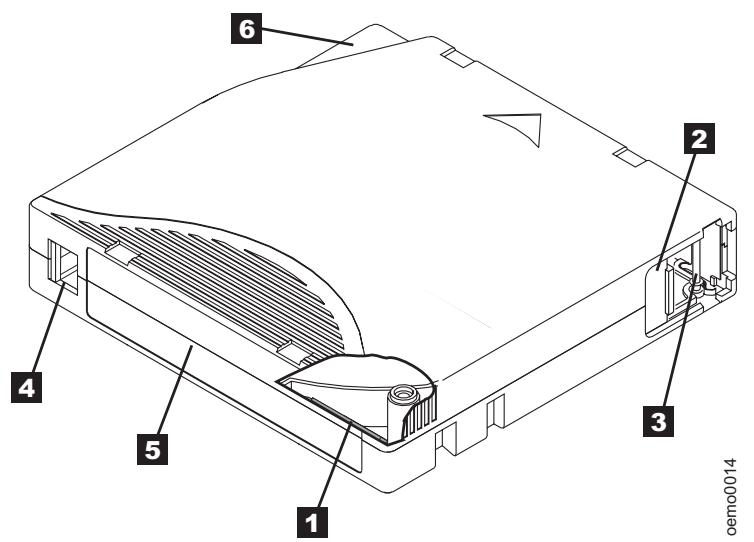

La figure 13 présente la cartouche de données LTO Ultrium 200 Go et ses composants.

Mémoire LTO-CM

Taquet de protection contre l'écriture

2 Volet de la cartouche 3 Amorce

Zone d'étiquette Guide d'insertion

Figure 13. Cartouche de données LTO Ultrium 200 Go.

Cartouches de données

La cartouche de données LTO Ultrium 200 Go contient une bande 1/2 pouce double couche à particules métalliques d'une capacité de stockage native de 200 Go (400 Go avec un taux de compression de 2:1). L'unité LTO 2 traite la bande selon un format d'enregistrement serpentin linéaire et lit et écrit les données sur 512 pistes, huit pistes à la fois. Le premier groupe de huit pistes est écrit à partir d'un emplacement situé à proximité du début de la bande jusqu'à un emplacement situé à proximité de la fin de la bande. La tête se repositionne ensuite sur le groupe de huit pistes suivant pour la passée de retour. Cette procédure se répète jusqu'à ce que toutes les pistes aient été écrites et que la bande soit pleine, ou que toutes les données aient été écrites.

La cartouche de données LTO Ultrium 200 Go est équipée d'une puce mémoire Linear Tape-Open Cartridge Memory (LTO-CM) (numéro 1 de la figure 13 à la page 29), qui contient des informations concernant la cartouche et la bande (telles que le nom du fabricant de la bande) ainsi que des statistiques sur l'utilisation de la cartouche. Lorsque vous déchargez une cartouche de bande, l'unité de bande écrit toute information pertinente dans la mémoire de la cartouche. La capacité de stockage de la puce LTO-CM est de 4096 octets.

Le volet de la cartouche (2) protège la bande de toute contamination lorsque la cartouche n'est pas dans l'unité. Derrière le volet se trouve la bande, fixée à une amorce (3). Lorsque vous insérez la cartouche dans l'unité, un embobineur tire l'amorce (et donc la bande) hors de la cartouche, la fait passer sur la tête de l'unité, et l'enroule autour d'une bobine réceptrice fixe. La tête peut ensuite lire la bande ou y écrire des données.

Le taquet de protection contre l'écriture (4) empêche l'écriture de données sur la bande. L'espace réservé à l'étiquette (5), matérialisé par un renforcement, vous permet de fixer une étiquette sur la cartouche. N'utilisez que des étiquettes munies d'un code à barres. Lorsque vous collez une étiquette, veillez à ce qu'elle ne dépasse pas du renforcement. Sinon, des incidents risquent de se produire lors du chargement de la cartouche dans l'unité. Le guide d'insertion (6) est la grande zone en encoche qui empêche d'insérer la cartouche de manière incorrecte.

Cartouches de nettoyage

La cartouche de nettoyage universelle LTO (LTO Universal Cleaning Cartridge) est conçue pour les unités de bande LTO Ultrium Génération 2 et est compatible avec les unités de bande LTO Ultrium Génération 1. Pour permettre à une unité de bande de Génération 1 d'utiliser la cartouche de nettoyage universelle, il suffit de télécharger et d'installer la dernière version du microprogramme de cette unité (pour savoir comment faire, reportez-vous à la section «Mise à jour du microprogramme» à la page 26).

C'est l'unité elle-même qui détermine quand la tête doit être nettoyée. Elle vous en informe en affichant la lecture C sur l'écran des codes d'erreur et en faisant clignoter en orange le voyant d'état. Pour nettoyer la tête de l'unité, insérez la cartouche de nettoyage dans le compartiment de chargement de la bande (reportez-vous à la figure 12 à la page 25). Le nettoyage s'effectue automatiquement. Lorsqu'il est terminé, l'unité de bande éjecte la cartouche.

Utilisation du taquet de protection contre l'écriture

Sur une cartouche de bande, la position du taquet de protection contre l'écriture (numéro 1 de la figure 14) indique si l'écriture est possible sur cette bande :

• Si le taquet est en position (partie rouge visible), il est impossible d'écrire des données sur la bande.
• Si le taquet est en position de déverrouillage (cavité noire visible), il est possible d'écrire des données sur la bande.

Pour protéger ou déprotéger la bande contre l'écriture, faites glisser le taquet vers la gauche ou vers la droite dans la position voulue.

Figure 14. Utilisation du taquet de protection contre l'écriture.

Chapitre 5. utilisation du calcul de sauvage de sur bandes

Consultez le guide d'utilisation fourni avec votre application de sauvegarde sur bandes.

Chapitre 6. résolution des incidents

«Méthodes de réception des erreurs et des messages» à la page 36

«Résolution des incidents signalés par le serveur» à la page 41

«Résolution des incidents liés aux supports» à la page 43

«Retrait d'une unité SCSI du boîtier» à la page 43

«Indicateurs TapeAlert pris en charge» à la page 44

«Retrait manuel d'une cartouche de bande» à la page 47

«Sélection d'une fonction de diagnostic ou de maintenance» à la page 56

Si vous constatiez des anomalies lors de l'utilisation de l'unité de bande, reportez-vous au tableau 4. Si l'incident n'y est pas répertorié, reportez-vous à la section « Méthodes de réception des erreurs et des messages » à la page 36. La couleur et l'état du voyant peuvent également indiquer un incident. Pour plus d'informations, voir «Voyant d'état» à la page 22.

Tableau 4. Conseils pratiques de résolution des incidents intervenant sur l'unité LTO 2

Incident	Procedure à suivre
Un code s'affiche à l'écran des codes d'erreur et levoyant orange clignote.	L'unité de bande a déetecté une erreur ou vous invite à dire un message d'information. Voir tableau 6 à la page 37.
Levoyant d'état ou l'écran des codes d'erreur sont inactifs.	L'unité de bande ne recoit pas d'alimentation. Vérifiéz l'alimentation à sa source. Mettez l'unité sous tension (voir «Etape 5. Connexion d'une alimentation électrique à l'unité de bande et test de l'alimentation électrique de l'unité» à la page 11 ou «Etape 5. Connexion d'une alimentation électrique» à la page 15). Si l'incident persiste, remplacez l'unité de bande.
L'unité de bande ne parvient pas à charger une cartouche de bande.	L'un des événements suivants s'est produit :· Une cartouche de bande est déjà chargée. Pour la retirer, appuyez sur le bouton d'éjection. Si la cartouche ne s'éjecte pas, mettez l'unité de bande hors tension puis sous tension. Lorsque le voyant d'état devient vert, appuyez sur le bouton d'éjection pour éjecter la cartouche.· La cartouche de bande n'a pas été correctement chargée. Pour savoir comment charger une cartouche de bande, voir «Insertion d'une cartouche de bande» à la page 24.· La cartouche de bande est peut-être défectueuse. Chargez-en une autre. Si l'incident se produit avec plusieurs cartouches, l'unité de bande est défectueuse. Vous doivent alors remplanacer (voir «Retrait d'une unité SCSI du boîtier» à la page 43).· L'unité de bande ne recoit pas d'alimentation. Mettez l'unité sous tension (voir «Etape 5. Connexion d'une alimentation électrique à l'unité de bande et test de l'alimentation électrique de l'unité» à la page 11 ou «Etape 5. Connexion d'une alimentation électrique» à la page 15).
L'unité de bande ne parvient pas à décharger une cartouche de bande.	La cartouche de bande est coincée ou cassée. Appuyez sur le bouton d'éjection. Si la cartouche ne s'éjecte pas, mettez l'unité de bande hors tension, puis à nouveau sous tension (la restauration à mi-bande peut prendre jusqu'à 5 minutes). Si la cartouche ne s'éjecte toujours pas, retirez-la manuellement (voir «Retrait manuel d'une cartouche de bande» à la page 47).
Le serveur a reçu des indicateurs TapeAlert.	Voir «Indicateurs TapeAlert pris en charge» à la page 44.

Tableau 4. Conseils pratiques de résolution des incidents intervenant sur l'unité LTO 2 (suite)

Incident	Procedure à suivre
Le serveur a signalé des incidents SCSI (par exemple, dépassements de début de sélection ou de commande ou erreurs de parité).	Voir «Résolution des erreurs de bus SCSI» à la page 41.
Des codes s'affichent sur l'écran des codes d'erreur mais levoyant d'état est étant.	L'unité de bande est défectueuse. Vous doivent alors remplaçer (voir «Retrait d'une unité SCSI du boîtier» à la page 43).
L'unité de bande ne répond pas aux commandes du serveur.	Maintenez le bouton déjection,enforcé pendant 10 secondes afin de forcer la prise d'un cliché de l'unité. L'unité sauvegarde le cliché et redémarre pour permettre les communications. N'effectuez pas de cycle de mise hors puis sous tension : cela effacerait le contenu du cliché.

Méthodes de réception des erreurs et des messages

Aidez-vous du tableau 5 pour identifier les codes d'erreur et les codes de message envoyés par l'unité de bande LTO 2, par son boîtier (le cas échéant) ou par le serveur.

Remarque: La signification des codes qui s'affichent sur l'écran des codes d'erreur varie selon qu'ils s'affichent pendant le fonctionnement normal de l'unité ou lorsque l'unité se trouve en mode maintenance. Les codes qui apparaissent pendant le fonctionnement normal sont définis dans le tableau 6 à la page 37. Les codes qui apparaissent lorsque l'unité se trouve en mode maintenance sont définis dans le tableau 7 à la page 57.

Tableau 5. Méthodes de réception des erreurs et des messages pour l'unité de bande LTO 2

Erreur ou messageprésenté par ...	Procedure à suivre
L'écran des codes d'erreur de l'unité, et levoyant d'état clignote (couleur orange)	Voir tableau 6 à la page 37. Pour déterminer la signification du voyant d'état, voir «Voyant d'état» à la page 22.
L'écran des codes d'erreur de l'unité, et levoyant d'état est de couleur orange et ne clignote pas	Voir tableau 7 à la page 57. Pour déterminer la signification du voyant d'état, voir «Voyant d'état» à la page 22.
Les données d'analyse du journal SCSI (telles que les indicateurs TapeAlert) ou les données d'analyse de l'unité SCSI sur la console du serveur	Voir «Indicateurs TapeAlert pris en charge» à la page 44 ou tableau 6 à la page 37.
Le journal des erreurs de l'unité de bande	Voir tableau 6 à la page 37.

Descriptions des erreurs et messages, et actions de reprise

Le tableau 6 décrit les erreurs et messages liés à l'unité de bande Ultrium LTO 2 et indique la procédure à suivre lorsque vous les recevez.

Avertissement: Si l'unité de bande détecte une erreur permanente et affiche un code d'erreur autre que 0, elle prend automatiquement un cliché. Si vous forcez la prise d'un cliché de l'unité, le cliché existant est remplacé et les données sont perdues. Après avoir forcé la prise d'un cliché, ne mettez pas l'unité de bande hors tension, vous risqueriez de perdre les données du cliché.

Tableau 6. Codes d'erreur et messages d'information liés à l'unité de bande Ultrium LTO 2. L'écran des codes d'erreur devient vide si vous mettez l'unité hors tension.

Code	Cause et action
0	Aucun incident ne s'est produit et aucune action n'est requise. Ce code s'affiche dans les cas suivants :L'unité de bande est mise hors tension, puis remise sous tension.L'exécution des diagnostics est terminée et aucune erreur n'a été détectée.Remarque : L'écran des codes d'erreur est vide lorsque l'unité est en mode de fonctionnement normal.
1	Incident lié au refroidissement. L'unité de bande a détecté un dépassement de la température de fonctionnement recommendée. Procedez comme suit :1. Si le boîtier est équipé d'un ventilateur, vérifie que les hélices tournent et qu'il est silencieux. Dans le cas contraire, replacez le ventilateur (pour savoir comment faire, reportez-vous à la documentation fournie avec votre boîtier).2. Retirez tout élément empêchant la circulation de l'air dans l'unité de bande.3. Vérifie que la température de fonctionnement et la ventilation sont comprises dans la plage indiquée (voir Chapitre 7, «Caracteristiques», à la page 65).4. Si la température est comprise dans la plage indiquée et que l'incident persististe, replacez l'unité de bande.Le code d'erreur disparait lorsque vous mettez l'unité de bande hors tension ou lorsque vous la faites passer en mode maintenance.
2	Incident lié à l'alimentation. L'unité de bande a détecté que l'alimentation externeavoisine les limites de tension indiquées (l'unité est always en fonction), ou qu'elle n'est pas comprise dans celles-ci (l'unité est hors fonction). Procedez comme suit :1. Vérifie que le connecteur d'alimentation est correctement inséré.2. Vérifie que les tensions CC appliquées sont comprises dans les limites autorisées (voir Chapitre 7, «Caracteristicques», à la page 65).3. Si les tensions appliquées sont correctes mais que l'incident persististe, replacez l'unité de bande.Le code d'erreur disparait lorsque vous mettez l'unité de bande hors tension ou lorsque vous la faites passer en mode maintenance.

Tableau 6. Codes d'erreur et messages d'information liés à l'unité de bande Ultrium LTO 2 (suite). L'écran des codes d'erreur devient vide si vous mettez l'unité hors tension.

Code	Cause et action
3	Incident lié au microprogramme. L'unité de bande a déetecté un incident lié au microprogramme.Procédez comme suit :1.Prenez un cliché de l'unité à partir de l'un des éléments suivants :Remarque: Ne forcez pas la prise d'un nouveau cliché car l'unité en a déjà pris un.A partir de l'interface SCSI du serveur à l'aide d'un utiliser de pilote de péripérisque ou d'un outil système. Pour obtenir un cliché, déterminez si le serveur possède un'utilitaire pouvant dire les fichiers présents dans la mémoire du serveur. Si tel est le cas, prenez le cliché à l'aide de cet utiliser. Pour plus d'informations sur l'utilisation des programmes IBM permettant de prendre des clichés, reportez-vous aux sites Web ou FTP référencés dans «Pilotes de péripérisque pris en charge» à la page 4. Pour savoir où envoyer un fichier contenant un cliché d'unité nécessitant une analyse, prenez contact avec votre fournisseur.A partir du boîtier (pour savoir comment dire les clichés de l'unité, reportez-vous à la documentation fournie avec le boîtier).A partir de l'unité LTO 2 (pour dire un cliché de l'unité, utilisez le code fonction 5 dans le tableau 7 à la page 57).2.Mettez l'unité de bande hors tension puis de nouveau sous tension et reproduisez l'opération qui a généré l'erreur.3.Si l'incident persististe, téléchargez le microprogramme le plus récent et relancez l'opération.4.Si l'incident persististe, envoyez à votre fournisseur le cliché de l'unité que vous avez pris à l'étape 1.Le code d'erreur disparaît lorsque vous mettez l'unité de bande hors tension ou lorsque vous la faites passer en mode maintenance.
4	Incident lié au microprogramme ou à l'unité de bande. L'unité de bande a déetecté un incident au niveau du microprogramme ou une défaillance matérielle de l'unité elle-même. Procédez comme suit :1.Prenez un cliché de l'unité à partir de l'un des éléments suivants :Remarque: Ne forcez pas la prise d'un nouveau cliché car il en existe déjà un.A partir de l'interface SCSI du serveur à l'aide d'un utilisé de pilote de péripérisque ou d'un outil système. Pour atteoir un cliché, déterminez si le serveur possède un'utilitaire pouvant dire les fichiers présents dans la mémoire du serveur. Si tel est le cas, prenez le cliché à l'aide de cet utilisé. Pour plus d'informations sur l'utilisation des programmes IBM permettant de prendre des clichés, reportez-vous aux sites Web ou FTP référencés dans «Pilotes de péripérisque pris en charge» à la page 4. Pour savoir où envoyer un fichier contenant un cliché d'unité nécessitant une analyse, prenez contact avec votre fournisseur.A partir du boîtier (pour savoir comment dire les clichés of l'unité, reportez-vous à la documentation fournie avec le boîtier).A partir de l'unité LTO 2 (pour dire un cliché de l'unité, utilisez le code fonction 5 dans le tableau 7 à la page 57).2.Mettez l'unité de bande hors tension puis de nouveau sous tension et reproduisez l'opération qui a généré l'erreur. Le code d'erreur disparaît lorsque vous mettez l'unité de bande hors tension ou lorsque vous la faites passer en mode maintenance.3.Si l'incident persististe, téléchargez le microprogramme le plus récent et relancez l'opération. Si chaque nouveau microprogramme n'est disponible, remplacez l'unité de bande.
5	Incident matériel lié à l'unité de bande. L'unité de bande a déetecté un incident au niveau du chemin de bande ou une erreur de lecture/écriture. Pour éviter tout dommage sur l'unité ou la bande, l'unité interdit toute insertion de cartouche si la cartouche en cours a été correctement éjectée. Le code d'erreur peut s'effacer lorsque l'unité est mise hors tension puis sous tension ou lorsqu'elle passée en mode maintenance. Si l'incident persististe, remplacez l'unité de bande.

Tableau 6. Codes d'erreur et messages d'information liés à l'unité de bande Ultrium LTO 2 (suite). L'écran des codes d'erreur devient vide si vous mettez l'unité hors tension.

Code

Cause et action

6

Erreur liée à l'unité de bande ou au support. L'unité de bande a déetecté une erreur, mais elle ne peut pas déterminer si elle provient du matériel (unité de bande) ou du support (cartouche de bande). Procedez comme suit :Pour les incidents liés à l'écriture de données :Si l'incident s'est produit lors de l'écriture de données sur la bande et si vous connaissiez le numéro de série du volume de la cartouche (situé sur l'étiquette de celle-ci) chargée à ce moment-là dans l'unité, reliancez l'opération avec une autre cartouche :Si l'opération aboutit, cela signifie que la première cartouche était défectueuse. Copiez les données de la cartouche défectueuse et jetez-la.Si l'opération échoue et qu'une autre unité est disponible, introduizez la cartouche dans l'autre unité et reliancez l'opération.- Si l'opération échoue, jetez la cartouche défectueuse.- Si l'opération aboutit, insérez une cartouche de travail dans la première unité et exécutez les diagnostics de l'unité (voir le code fonction 1 dans le tableau 7 à la page 57).- Si les diagnostics échouent, replacez l'unité de bande.- Si les diagnostics aboutissent, l'erreur était-temporaire.Si l'opération échoue et qu'aucune autre unité n'est disponible, insérez une cartouche de travail dans l'unité et exécutez les diagnostics de l'unité (voir le code fonction 1 dans le tableau 7 à la page 57).- Si les diagnostics échouent, replacez l'unité de bande.- Si les diagnostics aboutissent, jetez la cartouche.Si l'incident se produit avec plusieurs cartouches de bande ou si vous ne connaissiez pas le numéro de série du volume de la cartouche de bande, exécutez les diagnostics de l'unité (voir le code fonction 1 dans le tableau 7 à la page 57) :Si les diagnostics échouent, replacez l'unité de bande.Si les diagnostics aboutissent, exécutez le diagnostic des têtes de lecture (voir le code fonction H dans le tableau 7 à la page 57).- Si le test des têtes de lecture échoue, replacez l'unité de bande.- S'il aboutit, replacez les cartouches à l'origine de l'incident.Le code d'erreur s'efface lorsque vous retirez la cartouche de bande ou que vous mettez l'unité en mode maintenance.

Tableau 6. Codes d'erreur et messages d'information liés à l'unité de bande Ultrium LTO 2 (suite). L'écran des codes d'erreur devient vide si vous mettez l'unité hors tension.

Code	Cause et action
6	Pour les incidents liés à la lecture de données :
	Si l'incident s'est produit lors de la lecture de données sur la bande et si vous connaissiez le numéro de série du volume de la cartouche de bande, suivez l'une des procédures suivantes : • Si une autre unité est disponible, introduisez la cartouche dans l'autre unité et relancez l'opération : - Si l'opération échoue, jetez la cartouche défectueuse. - Si l'opération aboutit, insérez une cartouche de travail dans la première unité et exécutez les diagnostics de l'unité (voir le code fonction 1 dans le tableau 7 à la page 57) : - Si les diagnostics échouent, remplacez l'unité de bande. - Si les diagnostics aboutitssent, l'erreur itait temporaire. • Si aucune autre unité n'est disponible, insérez une cartouche de travail dans l'unité et exécutez les diagnostics de l'unité (voir le code fonction 1 dans le tableau 7 à la page 57) : - Si les diagnostics échouent, remplacez l'unité de bande. - Si les diagnostics aboutitssent, jetez la cartouche.
	Si l'incident se produit avec plusieurs cartouches de bande ou si vous ne connaissiez pas le numéro de série du volume de la cartouche de bande, exécutez les diagnostics de l'unité (voir le code fonction 1 dans le tableau 7 à la page 57) : • Si les diagnostics échouent, remplacez l'unité de bande. • Si les diagnostics aboutitssent, exécutez le diagnostic des têtes de lecture (voir le code fonction H dans le tableau 7 à la page 57). - Si le test des têtes de lecture échoue, remplacez l'unité de bande. - S'il aboutit, remplacez les cartouches à l'origine de l'incident.
	Le code d'erreur s'efface lorsque vous retirez la cartouche de bande ou que vous mettez l'unité en mode maintenance.
7	Erreur probablement liée au support. L'unité de bande a dédicté une erreur due à une cartouche de bande défectueuse. Essayez une autre cartouche de bande. Si l'incident se produit avec plusieurs cartouches de bande, voir «Résolution des incidents liés aux supports» à la page 43.
	Le code d'erreur s'efface lorsque vous retirez la cartouche de bande ou que vous mettez l'unité en mode maintenance.
8	Incident lié à l'unité de bande ou au bus SCSI. L'unité de bande a dédicté une défaillance matérielle liée à l'unité elle-même ou au bus SCSI. Voir «Résolution des erreurs de bus SCSI» à la page 41. Le code d'erreur s'efface 10 secondes après la détection de l'erreur par l'unité de bande, ou lorsque vous mettez celle-ci en mode maintenance.
o, c, b ou h	Pas d'afetation d'erreur ni de message. Un incident s'est peut-être produit au niveau de l'écran des codes d'erreur. Mettez l'unité hors tension, puis remettez-la sous tension et vérifie que tous les segments de l'écran des codes d'erreur s'allument. Si c'est le cas, il se peut que vous ne disposiez pas de la documentation et du microprogramme les plus récents pour votre boîtier. La documentation n'indique donc pasforcément tous les code d'erreur disponibles. Reportez-vous à la version la plus récente de la documentation et du microprogramme.
A	Incident matériel lié à l'unité de bande. L'unité de bande a dédicté un incident qui affecte son fonctionnement mais n'empêche pas son utilisation. Si l'incident persiste, remplacez l'unité de bande. L'unité est utilisable même si l'écran des codes d'erreur continue d'indiquer une erreur et que levoyant d'état orange clignote.
	Le code d'erreur peut s'effacer lorsque l'unité est mise hors tension puis sous tension ou lorsqu'elle passée en mode maintenance.
B	Pas d'affection d'érreur ni de message. Reportez-vous au code d'érreur 8 dans ce tableau.

Tableau 6. Codes d'erreur et messages d'information liés à l'unité de bande Ultrium LTO 2 (suite). L'écran des codes d'erreur devient vide si vous mettez l'unité hors tension.

Code	Cause et action
C	L'unité de bande nécessite un nettoyage. Nettoyez-la. Voir «Nettoyage de la tête de l'unité de bande» à la page 25.
	Le code d'erreur s'efface une fois que l'unité de bande est nettoyée ou lorsqu'elle passse en mode maintenance.
D	Pas d'affection d'erreur ni de message. Reportez-vous au code d'erreur 0 dans ce tableau.

Résolution des incidents signalés par le serveur

La procédure de résolution des erreurs de bus SCSI varie selon que l'erreur est permanente ou intermittente et selon que votre configuration comporte une ou plusieurs unités de bande LTO 2. Les sections qui suivent indiquent comment résoudre chaque type d'erreur.

Résolution d'une erreur permanente sur une seule unité au sein d'un bus SCSI

1. Vérifiez que l'unité de bande est sous tension.
2. Assurez-vous que l'adresse SCSI de l'unité de bande est identique à celle attribuée par le serveur.
3. Executez le test de bouclage SCSI (voir le code fonction 6 dans le tableau 7 à la page 57).
4. Si le test aboutit, remplacez d'abord le module de terminaison SCSI, puis le cable SCSI et enfin l'interposeur (le cas échéant). Reproduisez l'opération ayant provoqué l'erreur. Si vous avez remplacé
5. Si le test échoue, remplacez l'unité (voir «Retrait d'une unité SCSI du boîtier» à la page 43).

Résolution d'une erreur permanente sur plusieurs unités au sein d'un bus SCSI

Lorsqu'une erreur permanente a lieu dans une configuration intégrant plusieurs unités de bande sur un bus SCSI, vous devez déterminer si l'incident se produit sur une ou plusieurs d'entre elles. Si l'incident se produit sur toutes les unités du bus SCSI, cela signifie que ce dernier est bloqué à une phase SCSI et ne peut pas passer à une autre phase ou que le cable SCSI qui relié le serveur à la première unité est défectueux.

1. Vérifiez que le cable SCSI qui relie le serveur à la première unité est connecté.
2. Déconnectez toutes les unités de bande du bus SCSI, sauf la première.

Déplacez le module de terminaison pour le placer sur la première unité SCSI.

1. Executez un utiliser de pilote de périphérique (tel qu'IBM ntutil ou tapeutil) afin de déterminer si l'erreur va se produit.
2. Si l'erreur se produit, exécutez le test de bouclage SCSI sur la première unité (voir le code fonction 6 dans le tableau 7 à la page 57).
3. Si le test aboutit, remplacez d'abord le module de terminaison SCSI, puis le cable SCSI et enfin l'interposeur (le cas échéant) associés à la

première unité. Reproduisez l'opération ayant provoqué l'erreur. Si vous avez remplacé le module de terminaison SCSI ou le cable SCSI et que l'incident persiste, l'erreur provient des composants matériels ou logiciels du serveur. Pour déterminer la cause de l'erreur, reportez-vous à la documentation de maintenance du serveur.

• Si le test échoue, remplacez l'unité (voir «Retrait d'une unité SCSI du boîtier» à la page 43).
• Si l'erreur ne se produit pas, reconnectectez une par une les unités au bus et recommencez l'étape 3 pour chacune d'entre elles, jusqu'à ce que vous puissiez identifier l'unité défectueuse.

Remarque: Le module de terminaison SCSI doit toujours se trouver sur la dernière unité de bande du bus SCSI.

1. Determinez si l'incident concerne une seule unité de bande ou plusieurs.
2. Si l'incident ne concerne qu'une seule unité, exécutez le test de bouclage SCSI sur cette unité (voir le code fonction 6 dans le tableau 7 à la page 57).
3. Si le test aboutit, remplacez d'abord le module de terminaison SCSI, puis le cable SCSI relié à cette unité et enfin l'interposeur (le cas échéant).
4. Si le test échoue, remplacez l'unité (voir «Retrait d'une unité SCSI du boîtier» à la page 43).
5. Si l'incident se produit sur plusieurs unités de bande, repérez la première sur laquelle l'erreur a lieu et remplacez le cable SCSI qui reliée cette unité et l'interposeur (le cas échéant).

Résolution d'une erreur intermittente sur une seule unité au sein d'un bus SCSI

1. Remplacez le module de terminaison SCSI de l'unité de bande.
2. Reproduisez l'opération qui est à l'origine de l'erreur. Si l'incident persiste, il se peut que le cable soit à l'origine de l'erreur.
3. Remplacez les câbles un par un et, après chaque remplacement, exécutez l'opération qui a généré l'erreur afin d'isoler le câble responsable de l'incident. Si l'incident persiste après le remplacement de tous les câbles, il est sûrement provoqué par l'unité de bande LTO 2.
4. Vous devez alors la remplacer (voir «Retrait d'une unité SCSI du boîtier» à la page 43). Si l'incident persiste, cela signifie qu'il est provoqué par le serveur. Reportez-vous alors à la documentation fournie avec ce dernier.

Résolution d'une erreur intermittente sur plusieurs unités au sein d'un bus SCSI

Consultez le journal des erreurs du serveur pour identifier l'unité qui est à l'origine de l'incident :

• Si une seule unité signale un incident SCSI, remplacez-la (voir «Retrait d'une unité SCSI du boîtier» à la page 43).
• Si plusieurs unités de bande signalent des incidents SCSI, ceux-ci peuvent provenir du module de terminaison ou des cables SCSI :
• Remplacez le module de terminaison et renouvelez l'opération qui est à l'origine de l'erreur. Si l'incident persiste, il se peut que les cables soient à l'origine de l'erreur.
• Remplacez les câbles un par un et, après chaque remplacement, exécutez l'opération qui a généré l'erreur afin d'isoler le câble responsable de l'incident.

Résolution des incidents liés aux supports

Pour résoudre les incidents liés aux supports, nous avons doté le microprogramme de l'unité de bande Ultrium LTO 2 des éléments suivants :

• Un outil de test de diagnostic de cartouche et de support qui permet de vérifier qu'une cartouche suspecte et sa bande magnétique sont utilisables.
• Un système d'analyse statistique et de génération de rapports (SARS), qui aide à isoler les incidents entre le support et le matériel. Pour déterminer l'origine d'un incident, le système SARS utilise l'histoire des performances de la cartouche, sauvegardée dans la mémoire de la cartouche et celle des performances de l'unité, conservée dans la mémoire EPROM de l'unité. Tout défaillance détectée par le système SARS est signalée sous forme d'un indicateur TapeAlert sur le serveur (voir «Indicateurs TapeAlert pris en charge» à la page 44).

En cas d'incident lié à un support, procédez comme suit :

Avertissement : Lorsque le diagnostic Test de la cartouche et du support est exécuté, les données présentes sur la bande testée sont écrasées. Utilisez donc uniquement une cartouche de travail pour effectuer ce test.

1. Si possible, faites fonctionner la cartouche de bande dans une autre unité de bande. Si l'opération échoue sur l'autre unité de bande et que le code 6 ou 7 s'affiche, remplacez l'unité. Si elle aboutit, exécutez le Test de la cartouche et du support (voir le code fonction E dans le tableau 7 à la page 57).
2. Si le test échoue, remplacez le support. Si le test aboutit, nettoyez l'unité et exécutez les diagnostics de l'unité (voir «Nettoyage de la tête de l'unité de bande» à la page 25 et le code fonction 1 dans le tableau 7 à la page 57).
3. Si les diagnostics de l'unité échouent, remplacez cette dernière. S'ils aboutissent, reproduisez l'opération qui a entré l'erreur initiale du support.

Retrait d'une unité SCSI du boîtier

Pour retirer une unité LTO 2 d'un boîtier, procédez comme suit :

1. Vérifiez que l'unité ne contient pas de cartouche de bande.
2. Supprimez la configuration de l'unité sur le serveur (pour savoir comment faire, reportez-vous à la documentation fournie avec le serveur).
3. Mettez le boîtier hors tension. Débranchez le cordon d'alimentation du boîtier et de la prise de courant.
4. Retirez le carter du boîtier.
5. Déconnectez le cordon d'alimentation interne du connecteur d'alimentation (voir 4 dans la figure 15 à la page 44).
6. Déconnectez le câble SCSI interne du connecteur SCSI 2
7. Effectuez l'une des opérations suivantes sur le connecteur d'ID SCSI 3 :
8. Si votre boîtier compte un commutateur d'ID SCSI interne, débranchez-le du connecteur d'ID SCSI.
9. Si votre boîtier utilise des cavaliers pour définir l'ID SCSI, ne les retirez pas du connecteur.
10. Retirez les vis de fixation des panneaux latéraux du châssis (voir 2 dans la figure 6 à la page 10).
11. Retirez l'unité du boîtier.
12. Pour tout remettre en place, effectuez ces étapes dans l'ordre inverse.

Figure 15. Vue d'arrêté de l'unité LTO 2

Indicateurs tapealert pris en charge

TapeAlert est une technologie brevetée et une norme de l'ANSI (American National Standards Institute) qui définit les états et les incidents liés à une unité de bande. Cette technologie permet à un serveur de lire les indicateurs TapeAlert d'une unité de bande via l'interface SCSI. Le serveur lit les indicateurs à partir du fichier journal de la commande Log Sense Page 0x2E. Cette annexe repertorie les indicateurs TapeAlert pris en charge par l'unité de bande LTO 2.

Indicateurs TapeAlert pris en charge par l'unité de bande LTO 2
Numéro de l'indicateur	Paramètre de l'indicateur (en hexadécimal)	Indicateur	Description	Action requise
3	03h	Erreur permanente	Toute erreur irremédiable de lecture, d'ecriture ou de positionnement. (Cet indicateur est activé conjointement avec les indicateurs 4, 5 ou 6).	Voir, dans ce tableau, la colonne Action requise pour l'indicateur 4, 5 ou 6.
4	04h	Support	Toute erreur irremédiable de lecture, d'ecriture ou de positionnement provoquée par une cartouche de bande défectueuse.	Remplacez la cartouche de bande.
5	05h	Incident de lecture	Toute erreur irremédiable de lecture se produit alors que la localisation de l'incident est incertaine et que celui-ci a peut-être été provoqué par une cartouche de bande ou une unité défaillante.	Si l'indicateur 4 s'affiche également, la cartouche est défectueuse. Dans ce cas, remplacez-la. Si l'indicateur 4 ne s'affiche pas, reportez-vous au code d'erreur 6 dans le tableau 6 à la page 37.
Numéro de l'indica-teur	Paramètre de l'indica-teur (en hexadé-cimal)	Indicateur	Description	Action requise
6	06h	Incident d'écriture	Toute erreur irrémédiable d'écriture ou de positionnement se produit alors que la localisation de l'incident est incertaine et que celui-ci a peut-être été provoqué par une cartouche de bande ou une unité défaillante.	Si l'indicateur 9 s'affiche également, vérifie que le taquet de protection contre l'écriture est positionné de façon à permettre l'écriture de données sur la bande (voir «Utilisation du taquet de protection contre l'écriture» à la page 31). Si l'indicateur 4 s'affiche également, la cartouche est défectueuse. Dans ce cas, remplacez-la. Si l'indicateur 4 ne s'affiche pas, reportez-vous au code d'erreur 6 dans le tableau 6 à la page 37.
8	08h	Qualité données incorrecte	Erreur grave des servomécanismes lors du chargement d'une cartouche de bande.	Remplacez la cartouche de bande. Si cette erreur se produit avec plusieurs bandes, voir le code d'erreur 6 dans le tableau 6 à la page 37.
9	09h	Protection contre l'écriture	L'unité de bande a déetecté que la cartouche était protégée contre l'écriture.	Assurez-vous que le taquet de protection contre l'écriture est positionné de manière à permettre l'écriture de données sur la bande (voir «Utilisation du taquet de protection contre l'écriture» à la page 31).
10	0Ah	Retrait interdit	L'unité de bande reçoit une commande de déchargement (UNLOAD) alors que le serveur a interdit le retrait de la cartouche de bande.	Reportez-vous à la documentation fournie avec le système d'exploitation du serveur.
11	0Bh	Support de nettoyage	Vous avez chargé une cartouche de nettoyage dans l'unité de bande.	Aucune action n'est requise.
12	0Ch	Format non pris en charge	Vous avez chargé un type de cartouche non pris en charge, ou le format de la cartouche est alteré.	Utilisez une cartouche de bande prise en charge.
15	0Fh	Défaillance de la puce mémoire d'une cartouche	Détection d'une défaillance de la puce mémoire de la cartouche chargée dans l'unité de bande.	Remplacez la cartouche. Si cette erreur se produit avec plusieurs bandes, voir le code d'erreur 6 dans le tableau 6 à la page 37.
16	10h	Ejectionforcée	Vous avez déchargé manuellement la cartouche de bande alors que l'unité était en train d'exçuter une opération de lecture ou d'écriture.	Aucune action n'est requise.
Numéro de l'indicateur	Paramètre de l'indicateur (en hexadécimal)	Indicateur	Description	Action requise
18	12h	Répertoire de bande altré ré dans la mémoire de la cartouche	L'unité a déetecté une altération du réseau de bande dans la mémoire de la cartouche.	Relisze toutes les données sur la bande afin de reconstruire son réseau.
20	14h	Nettoyage immédiat requis	L'unité de bande a déetecté qu'un nettoyage était nécessaire.	Nettoyez l'unité de bande. Voir «Nettoyage de la tête de l'unité de bande» à la page 25.
21	15h	Nettoyage périodique	L'unité a déetecté qu'un nettoyage de routine était nécessaire.	Nettoyez l'unité de bande dés que possible. L'unité peut continuer à fonctionner mais il est recommendé de la nettoyer. Voir «Nettoyage de la tête de l'unité de bande» à la page 25.
22	16h	Cartouche de nettoyage périmée	L'unité de bande a déetecté que la cartouche de nettoyage chargée était périmée.	Remplacez la cartouche de nettoyage.
23	17h	Bande de nettoyage non valide	L'unité attendait une cartouche de nettoyage, mais la cartouche chargée n'en est pas une.	Utilisez une cartouche de nettoyage valide.
30	1Eh	Matériel A	Défaillance matérielle exigeant une réinitialisation de l'unité de bande.	Si l'erreur persististe après la réinitialisation, notez le code d'erreur inscrit à l'écran, sur l'interface utilisateur de la bandothèque ou dans les données d'analyse de l'unité SCSI. Voir tableau 6 à la page 37.
31	1Fh	Matériel B	Les autotests internes de l'unité de bande ont échoué.	Notez le code d'erreur inscrit à l'écran, sur l'interface utilisateur de la bandothèque ou dans les données d'analyse de l'unité SCSI. Voir tableau 6 à la page 37.
32	20h	Interface	L'unité de bande a déetecté un incident lié à l'interface SCSI.	Recherchez le code d'erreur 8 ou 9 dans le tableau 6 à la page 37.
33	21h	Ejection du support nécessaire	Défaillance exigeant le déchargement de la cartouche de l'unité.	Déchargez, puis rechargez la cartouche de bande.
34	22h	Echec du téléchargement	Le téléchargement d'une image FMR vers l'unité de bande via l'interface SCSI a échoué.	Vérifiez qu'il s'agit de l'image appropriée. T'échéchargez à nouveau l'image FMR.
Numéro de l'indica-teur	Paramètre de l'indica-teur (en hexadécimal)	Indicateur	Description	Action requise
36	24h	Température de l'unité	Le capteur thermique de l'unité de bande indique que la température de celle-ci dépasse la température interne recommendée pour le boîtier (voir tableau 8 à la page 65).	Voir code d'erreur 1 dans le tableau 6 à la page 37.
37	25h	Tension de l'unité	L'unité de bande a déetecté que les tensions externes fournies pour son alimentation sont proches des limites spécifiées ou en dehors de celles-ci (voir tableau 8 à la page 65).	Voir code d'erreur 2 dans le tableau 6 à la page 37.
39	27h	Diagnostics requis	L'unité a détesté un incident nécessitant l'exécution de tests de diagnostic afin de pouvoir être isolé.	Voir code d'erreur 6 dans le tableau 6 à la page 37.
51	33h	Répertroire de bande incorrect lors du déchargement	Le répertroire de bande de la mémoire de la cartouché déchargée est alteré. Le niveau de performances de la fonction de recherche de fichiers a baisse.	Relissez toutes les données de la bande pour reconstruire le réseau de bande.
52	34h	Incident d'écriture dans la zone système de la bande	L'écriture dans la zone système de la cartouché de bande déchargée n'a pas été effectué correctement.	Copiez les données sur une autre cartouché de bande et jetez l'ancienne cartouché.
53	35h	Incident de lecture dans la zone système de la bande	La lecture de la zone système de la bande n'a pas été effectué correctement au moment du chargement.	Copiez les données sur une autre cartouché de bande et jetez l'ancienne cartouché.

Retrait manuel d'une cartouche de bande

Si les procédures d'identification des incidents mettent en cause l'unité de bande comme étant à l'origine d'un incident, vous pouvez effectuer l'une des actions suivantes :

• Remplacez la totalité de l'unité. Pour plus d'informations, prenez contact avec votre fournisseur.
• Retirez manuellement la cartouche (voir «Retrait de la cartouche» à la page 48).
• Si vous n'y parvenez pas, demandez de l'aide à un membre du personnel de maintenance spécialement formé.

Attention : Si vous n'êtes pas un membre du personnel de maintenance spécialement formé, ne tentez pas d'ouvrir l'unité de bande pour la réparer. Si vous effectuez une manipulation autre que le simple retrait manuel d'une cartouche de bande, la garantie sera annulée.

Retrait de la cartouche

Si l'éjection d'une cartouche hors de l'unité échoue, vous pouvez la retirer manuellement. Les outils suivants sont nécessaires pour l'exécution de la procédure :

• une clé Allen de 2,5 mm
• un petit tournevis à lame plate ou autre outil permettant de régler le potentiomètre
• une clé hexagonale de 2 mm
• un tournevis cruciforme de diamètre 3
• une pince à bec effilé
• une lampe électrique (facultatif)

Avertissement : Avant d'exécuter cette procédure, prenez note des éléments suivants :

• Essayez d'abord toutes les méthodes normales de retrait de la cartouche de bande de l'unité. Voir la section «Retrait d'une cartouche de bande» à la page 25 et les conseils de résolution des incidents dans le tableau 4 à la page 35.
• Cette procédure risque d'endommager la cartouche de bande bloquée. Si vous y avez recours, copiez les données de cette cartouche sur une autre cartouche. Si vous pensez que la cartouche a été endommagée, replacez-la.
• N'utilisez pas de tournevis électrique lors de cette procédure car vous risqueriez d'endommager la bande.
• Ne touchez jamais la tête de lecture ni les composants électroniques à l'intérieur de l'unité. Vous risqueriez de provoquer une altération ou des dommages dus à une décharge d'électricité statique.

Pour retirer manuellement une cartouche de bande, procédez comme suit :

1. Placez l'unité face avant vers vous, puis faites-la basculer sur son côté gauche (voir figure 16).
2. Repérez l'orifice d'accès au bas de l'unité (voir 1 dans la figure 16).
3. Insérez une clé Allen de 2,5 mm dans l'orifice et placez-la sur la vis centrale du moteur de la bobine débitrice.
4. Ouvrez le volet du compartiment de chargement de la bande en le poussant vers l'intérieur et recherchez l'indicateur 2 sur la bobine réceptrice de l'unité.

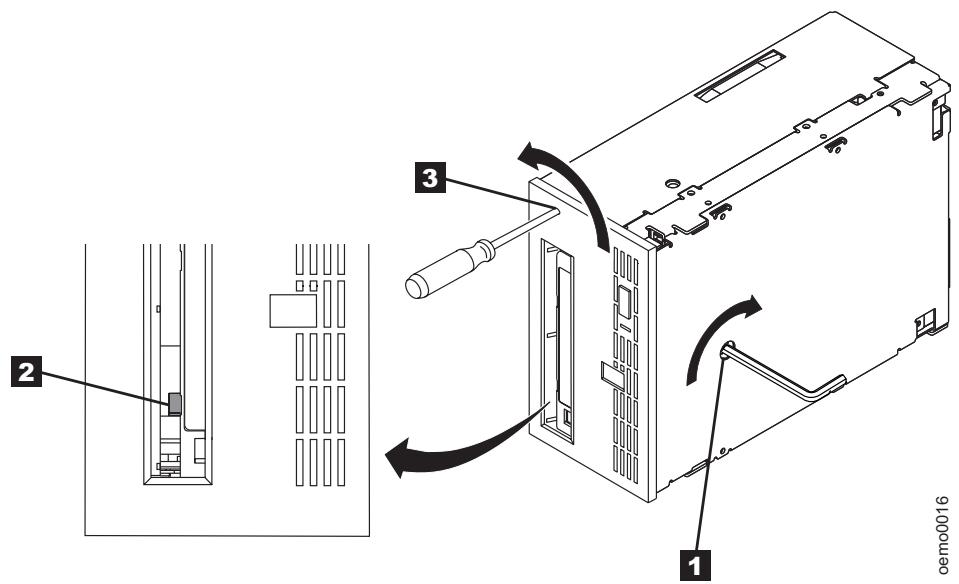

Figure 16. Identification d'une rupture de bande

Avertissement: Dans l'étape suivante, faites tourner la clé Allen dans le sens des aiguilles d'une montre, et non dans le sens inverse. Vous risqueriez d'endommager la bande.

1. Pour identifier une rupture de bande, examinez l'indicateur 2 sur la bobine réceptrice de l'unité tout en faisant tourner la clé Allen 1 dans le sens des aiguilles d'une montre (surtout pas dans le sens inverse):
2. Si vous sentez que la clé résiste lorsque vous tentez de faire tourn ape 7 à la page 50.
3. Si la bobine réceptrice tourne pendant que vous faites tournier la vis du moteur de la bobine débitrice à l'aide de la clé, la bande n'est pas rompue. Passez alors à l'étape 6 à la page 50.
4. Si la bobine réceptrice ne tourne pas lorsque vous faites tour înement du chargeur 3. Faites tourner le tournevis dans le sens des aiguilles d'une montre. Cette opération peut durer un certain temps :
5. z à faire tourner le tournevis jusqu'à l'éjection de la cartouche. Retirez la cartouche.
6. Si vous sentez une résistance et que la cartouche ne se déplace pas vers le haut, c'est que le bloc d'amorce ne se trouve pas en position initiale. Voir «Résolution d'un bourrage interne» à la page 51.
7. Continuez à tourner la clé Allen jusqu'à ce qu'elle oppose une résistance. La bande est rembobinée au maximum sans être désamorcée.

Remarque : Le nombre de rotations nécessaires dépend de l'endroit où se trouve le début de la bande sur la bobine réceptrice de la cartouche. Vous devrez peut-être faire tourner la clé pendant un certain temps.

1. La clé Allen étant toujours en place dans l'orifice d'accès au pignon d'entraîne omètre.
2. Tout en continuant de faire tourner la vis centrale du moteur de la bobine débitrice dans le sens des aiguilles d'une montre à l'aide de la clé Allen 1, faites tourner le pignon du chargeur dans le sens inverse des aiguilles d'une montre à l'aide du tournevis 3 (voir la flèche). La clé Allen se déplace légèrement pendant la rotation du tournevis.
3. A l'aide du petit tournevis à lame plate, continuez de faire tourner le pignon d'entraîne
4. Si vous ne sentez aucune résistance et que la cartouche remonte lentement pour sortir du comparti étape 10.
5. Si vous sentez une résistance sur la clé Allen et que la cartouche ne roule pas, c'est que le mécanisme du chargeur est coincé ou que le bloc d'amorce ne se trouve pas à la position initiale. Retirez le petit tournevis et passez à l'étape «Résolution d'un bourrage interne» à la page 51.
6. Retirez la cartouche de bande.
7. Pour vérifier que l'unité fonctionne normalement, reportez-vous au tableau 7 à la page 57 et sélectionnez le code fonction 1 - Exécution des diagnostics de l'unité de bande.

Après avoir retiré la cartouche de bande bloquée, copiez les données qu'elle contenait sur une autre bande. Le cas échéant, renvoyez à votre revendeur la cartouche de bande bloquée après l'avoir replacée dans son emballage d'origine ou dans l'emballage fourni lors de son remplacement.

Attention :

Cette procédure doit uniquement être exécutée par du personnel de maintenance qualifié.

Si les procédures d'identification des incidents désignent l'unité de bande comme étant à l'origine d'un incident, replacez la totalité de cette unité. Si vous n'êtes pas un membre du personnel de maintenance qualifié, ne tentez pas d'ouvrir l'unité de bande pour la réparer. Si vous effectuez une manipulation autre que le simple retrait manuel d'une cartouche de bande, la garantie sera annulée.

Avant d'effectuer cette procédure, vérifiez que vous avez exécuté les étapes qui commencent à la section «Retrait de la cartouche» à la page 48. Vous ne devez en aucun cas entamer cette procédure sans avoir préalablement exécuté ces étapes.

Si vous êtes arrivé à cette section, c'est que la bande est cassée ou que l'amorce est sortie (ou semble être sortie) du bloc d'amorce. Pour résoudre cet incident, procédez comme indiqué ci-après.

1. Si l'unité est montée dans un boîtier, procédez à son retrait du boîtier (voir «Retrait d'une unité SCSI du boîtier» à la page 43).
2. Placez l'unité de bande sur une surface non glissante.
3. Retirez le carter de l'unité en procédant comme suit :

a. À l'aide d'un outil approprié, retirez les trois vis et rondelles (voir 1 dans la figure 17 à la page 52) qui maintiennent le panneau frontal 2. Retirez ce panneau. b. À l'aide d'un tournevis, retirez les quatre vis et rondelles de fixation du carter 3. c. Retirez le carter en le soulevant. Mettez-le de côté.

Figure 17. Retrait du carter supérieur de l'unité

1. Examinez l'unité afin de déterminer la cause de l'accident :
2. Si la bande est cassée, ne tentez pas de la réparer. Renvoyez l'unité et la bande à votre revendeur afin qu'il effectue les opérations de maintenance nécessaires (notez que la bande sera perdue).
3. Si l'amorce est sortie du bloc d'amorce, passez à l'étape 5 à la page 53 et poursuivez cette procédure.
4. Si le bloc d'amorce aé la bande (et non l'amorce) du spoule de telle manière que l'amorce semble être sortie, passez à l'étape 5 à la page 53 et poursuivies cette procédure.
5. Placez l'unité face avant vers vous, puis faites-la basculer sur son côté gauche (voir figure 18).
6. Repérez l'orifice d'accès au bas de l'unité (voir 1 dans la figure 18).

Avertissement : Lors des étapes suivantes, prenez garde à ce que les composants de l'unité n'entrent pas en contact avec la tête 2. Cela risquerait en effet de l'endommager.

1. Insérez une clé Allen de 2,5 mm dans l'orifice et placez-la sur la vis centrale du moteur de la bobine débitrice.

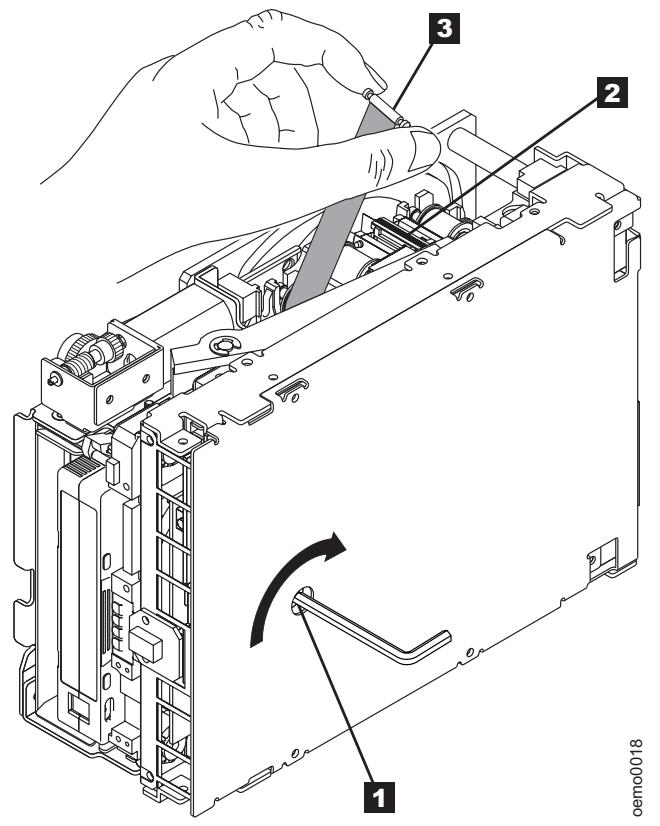

Figure 18. Rembobinage de l'amorce sur la cartouche de bande

1. A l'aide de pince à becs effilés propres, saisissez l'extrémité de l'amorce et faites-la sortir
2. Tout en maintenant la bande tendue, faites tourner la clé Allen dans le sens des aiguilles d'une montre ez qu'il ne reste plus de bande à l'extérieur de la cartouche. Retirez la clé Allen.

Remarque: Ne tentez pas d'insérer l'amorce dans les clips de la cartouche car cela génère le déplacement du bloc d'amorce.

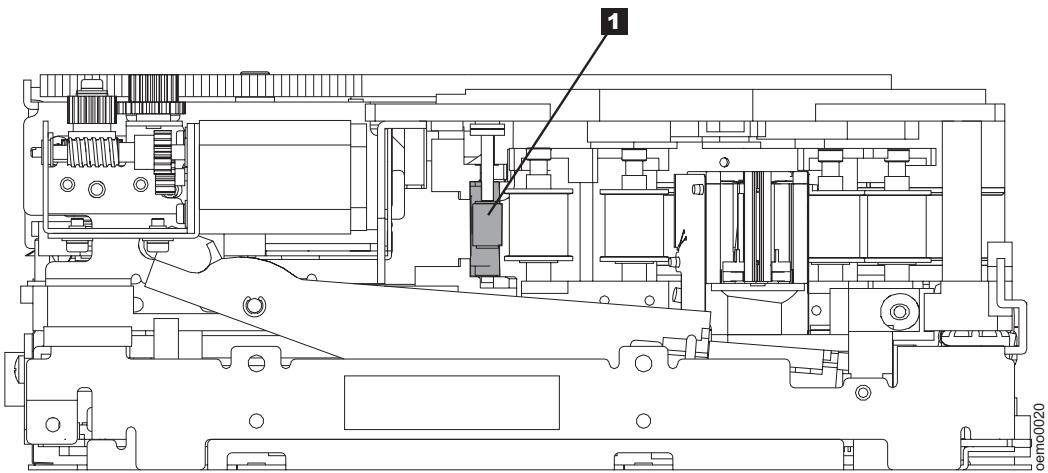

1. Faites tourner manuellement le pignon d'entraînement du chargeur (voir 1 dans la figure 19) dans le sens du déchargement (dans le sens inverse des aiguilles d'une montre) jusqu'à ce que le bloc d'amorce 2 attache le dernier rouleau d'entraînement 3.
2. Tout en effectuant cette manipulation, guidez l'extrémité du bloc d'amorce dans le bloc de guidage blanc 4.

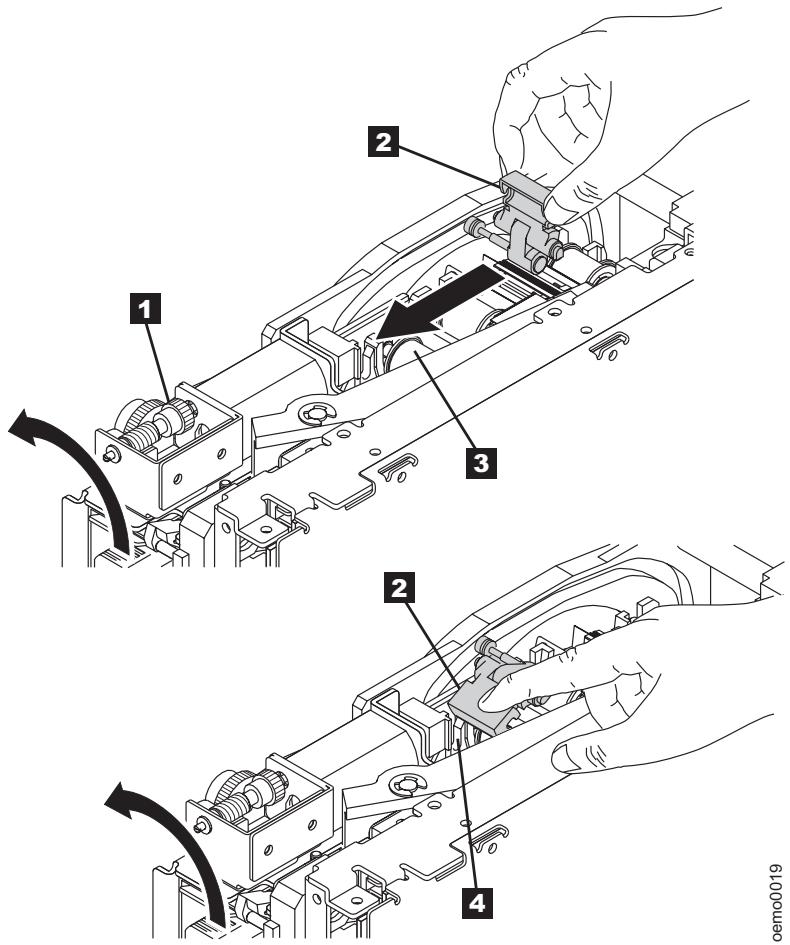

Figure 19. Guidage du bloc d'amorce vers sa position d'origine

1. Faites tourner le pignon d'entrainment du chargeur dans le sens du déchargement jusqu'à ce que le bloc d'amorce soit totalement à l'intérieur de l'unité (voir 1 dans la figure 20).

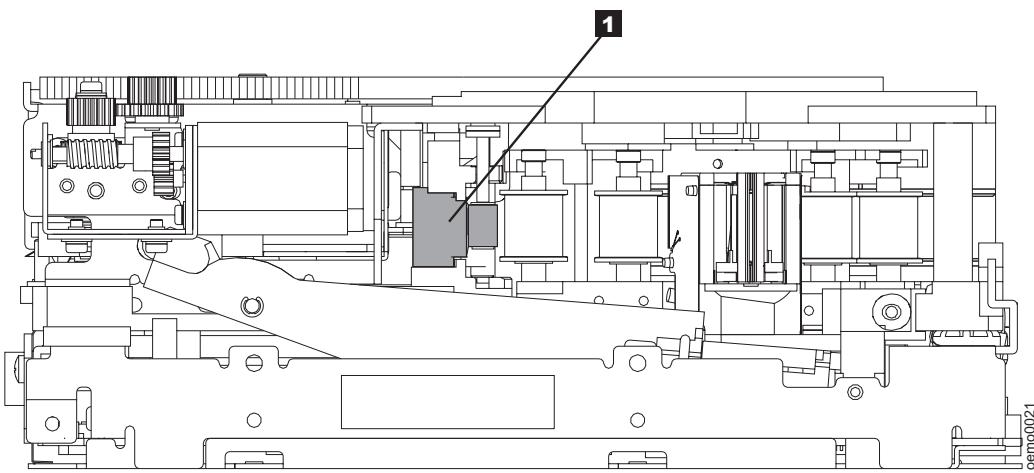

Figure 20. Rotation du pignon d'entrainment du chargeur jusqu'à ce que le bloc d'amorce soit totalement à l'intérieur de l'unité. L'unité est vue de côté. La tête se trouve à droite et le bras de la Brosse de la tête se situe au bas de la figure.

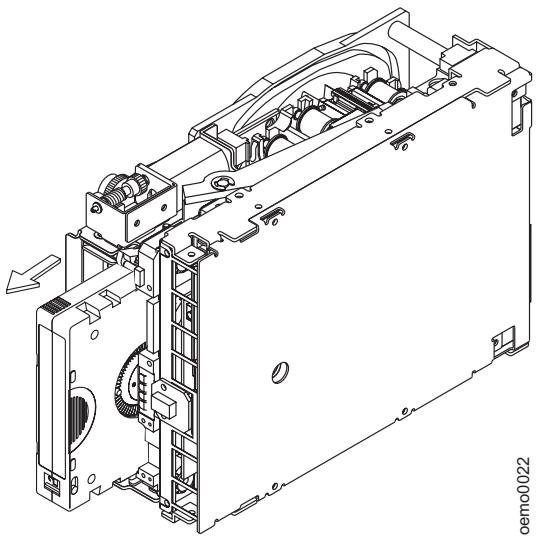

1. Continue à faire tourner le pignon d'entrainment du chargeur dans le sens inverse des aiguilles d'une montre. Le bloc d'amorce se rétracte et occupe l'ouverture de l'unité (voir 1 dans la figure 21).

Figure 21. Rotation du pignon d'entrainment du chargeur jusqu'à ce que le bloc d'amorce se rétracte. L'unité est vue de côté. La tête se trouve à droite et le bras de la Brosse de la tête se situe au bas de la figure.

1. Faites tourner le pignon d'entrainement du chargeur dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous sentiez une résistance et que la cartouche monte et s'éjecte (voir figure 22).

Figure 22. Rotation du pignon d'entrainement du chargeur jusqu'à ce que la cartouche s'éjecte

1. Retirez la cartouche de bande.
2. Copiez les données de la cartouche de bande bloquée sur une autre cartouche. Le cas échéant, renvoyez à votre revendeur la cartouche de bande bloquée après l'avoir replacée dans son emballage d'origine ou dans l'emballage fourni lors de son remplacement.
3. Remontez l'unité en effectuant les étapes indiquées en sens inverse.
4. Pour vérifier que l'unité fonctionne normalement, reportez-vous au tableau 7 à la page 57 et sélectionnez le code fonction 1 - Exécution des diagnostics de l'unité de bande.

Si vous avez besoin d'aide concernant cette procédure, prenez contact avec votre fournisseur.

Sélection d'une fonction de diagnostic ou de maintenance

L'unité de bande peut exécuter des fonctions de diagnostic, tester les fonctions de lecture et d'écriture, contrôler une bande suspecte, effectuer une mise à jour de son propre microprogramme et effectuer d'autres fonctions de diagnostic et de maintenance. Pour que vous puissiez exécuter ces fonctions, l'unité doit être en mode maintenance. Pour placer l'unité en mode maintenance et sélectionner une fonction de diagnostic ou de maintenance, voir tableau 7 à la page 57.

Avertissement: Les fonctions de maintenance ne peuvent pas être effectuées simultanément avec des operations de lecture ou d'écriture. Dans ce mode, l'unité de bande n'accepte pas les commandes SCSI provenant du serveur.

Tableau 7. Fonction de diagnostic et de maintenance

Code fonction 1 - Diagnostic de l'unité de bande SCSI

L'unité de bande exécuté ses autotests.

Avertissement : Veillez à introduire, pour ce test, une cartouche de données ne contenant que des données sans importance car elles seront écrasées.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Levoyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code 1 apparaisse sur l'écran des codes d'erreur. Si vous dépassez le code 1, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour sélectionner la fonction, maintenez le bouton d'éjection,enforcé pendant 3 secondes. Une fois la fonction sélectionnée, le code 1 clignote, l'unité exécuté les diagnostics pendant environ 90 secondes, puis le code C clignote. Cela signifie que l'unité attend l'introduction d'une cartouche.

5. Vous disposez de 60 secondes pour introduire la bande. Passé ce décai, l'unité de bande quitte le mode maintenance. Àpreès l'introduction de la cartouche, le code 1 clignote :

• Si le diagnostic aboutit, il recommence et s'exécute au maximum 10 fois. L'exécution de chaque boucle prend environ 20 minutes. Àpreès la dixieme boucle, le diagnostic s'arrête et l'unité quitte automatiquement le mode maintenance. Pour arrêtier le diagnostic, appuyez sur le bouton d'éjection dans les 20 premières minutes du test (sinon les fonctions de diagnostic s'exçutent pendant 20 minutes supplémentaires). L'unité indique que la demande a été reçue en ralentissant la fréquence du clignotement du caractère affchéé sur l'écran des codes d'erreur (de deux fois par seconde à une fois par seconde). Le diagnostic continue jusqu'à la fin de la boucle en cours, puis s'arrête. L'unité de bande affiche alors le code θ, rembobine la bande, éjecte la cartouche et quitte le mode maintenance.

• Si le diagnostic échoue, le voyant d'état clignote (couleur orange) et un code d'erreur s'affiche. L'unité éjecte la cartouche et quitte le mode maintenance. Pour résoudre l'erreur, recherche le code correspondant dans le tableau 6 à la page 37.

Tableau 7. Fonction de diagnostic et de maintenance (suite)

Code fonction 2 - Mise à jour du microprogramme de l'unité à partir de la bande FMR

L'unité charge la mise à jour du microprogramme à partir d'une bande FMR (bande de remplacement du microprogramme).

Avertissement: Ne mettez pas l'unité hors tension pendant le chargement du code.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Levoyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code 2 apparaisse sur l'écran des codes d'erreur. Si vous dépassez le code 2, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour sélectionner la fonction, maintenez le bouton d'éjection,enforcé pendant 3 secondes. Une fois la fonction sélectionnée, le code C clignote. Cela signifie que l'unité attend l'introduction d'une cartouche. Vous disposez de 60 secondes pour introuuire la cartouche de bande FMR. Passé ce décal, l'unité de bande quitte le mode maintenance. Une fois que vous avez inséré la cartouche, le code 2 clignote et l'unité charge la mise à jour du microprogramme de la cartouche FMR vers la zone EPROM (mémoire morte reprogrammable): • Si la mise à jour aboutit, l'unité affiche le code θ, rembobine et éjecte la bande FMR, puis se réinitialise afin d'être prête à utiliser le nouveau microprogramme. • Si la mise à jour échoue, l'unité affiche un code d'erreur sur l'écran des codes d'erreur (pour résoudre l'erreur, voir tableau 6 à la page 37). L'unité éjecte ensuite la cartouche FMR et quitte le mode maintenance.

Code fonction 3 - Création d'une bande FMR

L'unité copie les données de remplacement du microprogramme (données FMR) sur une cartouche de travail.

Avertissement: Si vous sélectionnez cette fonction, l'unité écrasera les données existantes sur la cartouche de travail.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Levoyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Appuyez sur le boutON d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code 3 apparaisse sur l'écran des codes d'erreur. Si vous dépassez le code 3, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour sélectionner la fonction, maintenez le bouton d'éjection,enforcé pendant 3 secondes. Une fois la fonction sélectionnée, le code C clignote. Cela signifie que l'unité attend l'introduction d'une cartouche. Vous disposez de 60 secondes pour introduire une cartouche de travail non protégée contre l'écriture. Passé ce décal, l'unité de bande quitte le mode maintenance. Une fois la cartouche insérée, le code 3 clignote et l'unité copy les données FMR sur la cartouche de travail : • Si la création de la bande FMR aboutit, l'unité affiche le code θ, rembobine et éjecte la nouvelle bande FMR, puis quitte le mode maintenance. • Si la création de la bande FMR échoue, l'unité affiche le code 7, éjecte la bande FMR et quitte le mode maintenance.

Tableau 7. Fonction de diagnostic et de maintenance (suite)

Code fonction 4 - RÉalisationforcée d'un cliché de l'unité

L'unité de bande effectue une collecte (ou prend un cliché) de données de base de l'unité (le cliché de l'unité est également appelé sauvegarde de trace de microprogramme.) Ce cliché (ou trace de microprogramme) ne peut être analysé que par le programme Tandberg Data.

Remarque: Lorsqu'un code d'erreur s'affiche, un point rouge apparait également pour indiquer qu'il existe déjà un cliché. Si vous exécutez le code fonction 4, les données du cliché sont écrasées et les informations relatives à l'erreur sont alors perdues.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Levoyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code 4 apparaissée sur l'écran des codes d'erreur. Si vous dépassez le code 4, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour sélectionner la fonction, maintenze le bouton d'éjection enfoncé pendant 3 secondes. Une fois la fonction sélectionnée, le code 4 s'affiche, suivi par le code 0. L'écran des codes d'erreur s'efface ensuite et l'unité de bande quitte le mode maintenance.

Un point rouge allumé sur l'écran des codes d'erreur indique la création d'un cliché de l'unité. Pour récapérer le cliché de l'unité, reportez-vous au code fonction 5 dans ce tableau.

Vous pouvez également effectuer cette opération lorsque l'unité de bande est en mode de fonctionnement normal. Il vous suffit deMAINTRER le bouton d'éjection enfoncé pendant 10 secondes.

Code fonction 5 - Copie du cliché de l'unité sur une bande (en début de bande)

L'unité copie les données du cliché (capturé à l'aide du code fonction 4) au début d'une bande de travail. Un point rouge allumé sur l'écran des codes d'erreur indique la création d'un cliché de l'unité.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Le voyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code 5 apparaissée sur l'écran des codes d'erreur. Si vous dépassez le code 5, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour sélectionner la fonction, maintenze le bouton d'éjection enfoncé pendant 3 secondes. Une fois la fonction sélectionnée, le code C clignote. Cela signifie que l'unité attend l'introduction d'une cartouche. Vous disposez de 60 secondes pour introduire une cartouche de travail non protégée contre l'écriture. Passé ce décai, l'unité de bande quitte le mode maintenance. Une fois la cartouche insérée, le code 5 clignote et l'unité copyes les données du cliché au début de la cartouche de travail. Une fois l'exécution de la fonction terminée, le code 0 s'affiche, l'unité rembobine et ejecte la bande, puis quitte le mode maintenance.

A partir du serveur, lancez la commande SCSI READ pour pouvoir dire le cliché sur la bande en l'envoyant dans un fichier ou une image électronique. Pour savoir où envoyer l'image électronique obtenue, prenez contact avec votre techniquien de maintenance Tandberg Data.

Tableau 7. Fonction de diagnostic et de maintenance (suite)

Code fonction 6 - Test de bouglage SCSI

L'unité effectue l'une des actions suivantes : • Un contrôle des circuits SCSI en provenance et en direction du connecteur SCSI • Un contrôle des circuits à canal optique (Fiber Channel) en provenance et en direction du connecteur ou du cable à canal optique

Pour exécuter le test, déterminez si votre unité utilise une interface SCSI ou à canal optique, puis effectuez la procédure indiquée ci-après.

Ce test effectue une évaluation des circuits SCSI. Pour pouvoir exécuter cette procédure, vous nevez disposier d'une fiche de bouglage LVD SCSI, d'un module de terminaison LVD SCSI et d'un cable en Y. Remarque : Vous avez la possibilité d'accertes par voie interne les unités de première génération pendant l'exécution du test de bouglage SCSI. Par contre, l'accet par voie interne n'est pas possible sur les unités de seconde génération. Vous nevez donc exécuter le test de bouglage SCSI à l'aide d'un cable en Y et d'un module de terminaison externe.

Avant de sélectionner cette fonction, vous nevez configurer l'unité de telle manière qu'il y ait une alimentation de terminaison, que le bus SCSI soit arrêté et que la fiche de bouglage SCSI soit connectée. Pour qu'il y ait une alimentation de terminaison, vous nevez placer un cavalier sur la broche 6 du connecteur d'ID SCSI de l'unité ( comme indiqué par la zone grisée de la figure ci-après).

Connectez un cable en Y au connecteur SCSI de l'unité. Placez un module de terminaison à une extrémité du cable en Y et une fiche de bouglage à l'autre extrémité.

1. Vérifie que l'unité ne contient pas de cartouche de bande.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Le voyage t'détat s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code 6 apparaissse sur l'écran des codes d'erreur. Si vous dépassez le code 6, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour sélectionner la fonction, maintainez le bouton d'éjection enforcé pendant 3 secondes. Une fois la fonction sélectionnée, l'unité de bande démarre automatiquement le test : • Si le test aboutit, il effectue une boucle et recommence. Pour l'acceter, appuyez sur le bouton d'éjection. L'unité indique que la demande a été reçue en ralentissant la fréquence du clignotement du caractère affchéé à l'écran des codes d'erreur (de deux fois par seconde à une fois par seconde). Le test continue jusqu'à la fin de la boucle en cours, puis s'accute. Le code 6 s'affiche et l'unité quitte le mode maintenance. Pour poursuivre la procédure de résolution de l'incident, voir «Résolution des erreurs de bus SCSI» à la page 41 et rechercher les étapes à exécuter après l'exécution du test de bouglage SCSI. • Si le test échoue, le code 8 s'affiche, le test s'accute et l'unité de bande quitte le mode maintenance. Pour résoudre l'erreur, remplacez l'unité de bande (voir «Retrait d'une unité SCSI du boîtier» à la page 43).

Tableau 7. Fonction de diagnostic et de maintenance (suite)

Code fonction 8 - Transformation de la bande FMR en bande de travail

L'unité efface les données FMR de la cartouche de données de travail et recopie la mémoire LTO-CM sur la bande. La cartouche devient alors une cartouche de données de travail valide.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Le voyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code 8 apparaissée sur l'écran des codes d'erreur. Si vous dépassez le code 8, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour sélectionner la fonction, maintenez le bouton d'éjection,enforcépendant 3 secondes. Une fois la fonction selectionnée, le code C clignote. Cela signifie que l'unité attend l'introduction d'une cartouche. Vous disposez de 60 secondes pour introduire la cartouche FMR. Passé ce délambda, l'unité de bande quitte le mode maintenance. Une fois la cartouche insérée, le code 8 clignote, l'unité efface le microprogramme de la bande, puis recopie l'en-tête dans la mémoire LTO-CM afin de transformer la cartouche en une cartouche de travail valide : • Si l'opération aboutit, l'unité affiche le code 0, rembobine et éjecte la cartouche de travail obtenu et quitte le mode maintenance. • Si l'opération échoue, un code d'erreur s'affiche. Pour résoudre l'erreur, recherche le code correspondant dans le tableau 6 à la page 37.

Tableau 7. Fonction de diagnostic et de maintenance (suite)

Code fonction 9 - Affichage du journal des codes d'erreur

L'unité de bande affiche les dix derniers codes d'erreur, un par un (les codes sont classés par ordre d'anciennété, le plus récent figurant en premier et le plus ancien en dernier).1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Levoyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code 9 apparaisse sur l'écran des codes d'erreur. Si vous dépassez le code 9, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.4. Pour sélectionner la fonction, maintenez le bouton d'éjection,enforcé pendant 3 secondes. Appuyez ensuite sur le bouton d'éjection et maintenez-le,enforcé pour afficher le code d'erreur le plus récent. Appuyez de nouveau sur le bouton d'éjection pour afficher les codes d'erreur successifs. Si vous appuyez encore pendant 3 secondes sur le bouton d'éjection après l'affichage du dixieme code d'erreur, le code θ s'affiche (si aucune erreur ne figure dans le journal) et l'unité quitte le mode maintenance.

Code fonction A - Effacement du journal des codes d'erreur

L'unité de bande efface le contenu du journal des codes d'erreur.1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Levoyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.3. Appuyez sur le bouton d'éjection une fois toutes les secondes andemi, jusqu'à ce que le code A apparaisse sur l'écran des codes d'erreur. Si vous dépassez le code A, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.4. Pour sélectionner la fonction, maintenez le bouton d'éjection,enforcé pendant 3 secondes. Une fois la fonction sélectionnée, l'unité de bande efface toutes les erreurs du journal des codes d'erreur, affiche le code θ et quitte le mode maintenance.

Code fonction C - Insertion d'une cartouche dans l'unité de bande

Il n'est pas possible deLECTIONner directement cette fonction. Elle fait partie d'autres fonctions de maintenance (par exemple, Diagnostics de l'unité de bande ou Création d'une bande FMR), qui nécessitate une cartouche de bande FMR ou une cartouche de travail non protégée contre l'écriture.

Tableau 7. Fonction de diagnostic et de maintenance (suite)

Code fonction E - Test de la cartouche et du support

L'unité de bande effectue un test de lecture-écriture (sur les limites de la bande) pour vérifier qu'une cartouche suspecte et sa bande magnétique sont acceptables. Cette opération dure environ 10 minutes.

Avertissement: Les données de la bande suspecte seront écrasées.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Levoyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code E apparaisse sur l'écran des codes d'erreur. Si vous dépassez le code E, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour sélectionner la fonction, maintenez le bouton d'éjection,enforcépendant 3 secondes. Une fois la fonction sélectionnée, le code C clignote. Cela signifie que l'unité attend l'introduction d'une cartouche. Vous disposez de 60 secondes pour introduire la cartouche suspecte. Passé ce délié, l'unité de bande quitte le mode maintenance. Àprous l'introduction de la cartouche, le code E clignote et le test commence :Si aucune erreur n'est détectée, le test recommence et s'exécuté dix fois. Àprous la dixieme boucle, il s'arrête et l'unité quitte automatiquement le mode maintenance. Pour l'arrêté, appuyez sur le bouton d'éjection. L'unité indique que la demande a été reçue en ralentissant la fréquence du clignotement du caractère affchéé à l'écran des codes d'erreur (de deux fois par seconde à une fois par seconde). Le test continue jusqu'à la fin de la boucle en cours, puis s'arrête. L'unité de bande rembobine alors la cartouche et l'éjecte, affiche le code θ et quitte le mode maintenance.Si une erreur est détectée, l'unité de bande affiche le code 7, ejecte la cartouche et quitte le mode maintenance. Pour résoudre l'érreur, recherche le code 7 dans le tableau 6 à la page 37.

Code fonction F - Test rapide en lecture-écriture

L'unité de bande procédé à des tests pour vérifier qu'elle peut dire des bandes et écrire des données sur celles-ci. Ces tests de diagnostic sont moins complets que le test de diagnostic de l'unité de bande (code fonction 1). Cette opération dure environ trois minutes. Le test rapide en lecture/écriture est moins complét et n'est pas recommandé pour isoler d'eventuelles erreurs entre l'unité et le support.

Avertissement: Les données de la bande suspecte seront écrasées.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Levoyant d'état s'allume en continu (couleur orange), ce qui signifie que l' unité de bande est en mode maintenance.

3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code F apparaisse sur l'écran des codes d'erreur. Si vous dépassez le code F, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour sélectionner la fonction, maintenez le bouton d'éjection,enforcépendant 3 secondes. Une fois la fonction sélectionnée, le code C clignote. Cela signifie que l'unité attend l'introduction d'une cartouche. Vous disposez de 60 secondes pour introducedla cartouche suspecte. Passé ce délié, l'unité de bande quitte le mode maintenance.Àprous l'introduction de la cartouche, le code F clignote et le test commence:Si aucune erreur n'est détectée, le test recommence et s'exécuté dix fois. L'exécution de chaque boucle prend environ 3 minutes. Àprous la dixieme boucle, il s'arrête et l'unité quitte automatiquement le mode maintenance. Pour l'arrêté, appuyez sur le bouton d'éjection. L'unité indique que la demande a été reçue en ralentissant la fréquence du clignotement du caractère affchéé à l'écran des codes d'erreur (de deux fois par seconde à une fois par seconde). Le test continue jusqu'à la fin de la boucle en cours, puis s'arrête. L'unité de bande rembobine alors la cartouche et l'éjecte, affiche le code θ et quitte le mode maintenance.Si une erreur est détectée, l'unité de bande affiche un code d'érreur, ejecte la cartouche et quitte le mode maintenance. Pour résoudre l'érreur, recherche le code correspondant dans le tableau 6 à la page 37.

Tableau 7. Fonction de diagnostic et de maintenance (suite)

Code fonction H - Test de la tête

L'unité de bande effectue des tests de mesure de la résistance de la tête et un test de lecture-écriture (au milieu de la bande). Cela permet de vérifier que la tête de l'unité de bande et le mécanisme d'entrainment de la bande fonctionnement correctement. Cette opération durable environ 10 minutes.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Le voyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Appuyez sur le bouton d'éjection une fois toutes les secondes et demi, jusqu'à ce que le code H apparaisse sur l'écran des codes d'erreur. Si vous dépassez le code H, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour selectionner la fonction, maintenez le bouton d'éjection enforcé pendant 3 secondes. Une fois la fonction的选择née, le code C clignote. Cela signifie que l'unité attend l'introduction d'une cartouche. Vous disposez de 60 secondes pour introduire une cartouche de travail. Passé ce délai, l'unité de bande quitte le mode maintenance. ÀpRES l'introduction de la cartouche, le code H clignote et le test commence : • Si aucune erreur n'est détectée, le test recommence et s'exécuté dix fois. L'exçution de chaque boucle prend environ 10 minutes. ÀpRES la dixieme boucle, il s'arrête et l'unité quitter automatiquement le mode maintenance. Pour l'acciter, appuyez sur le bouton d'éjection. L'unité indique que la demande a été reçue en ralentissant la fréquence du clignotement du caractère affiché à l'écran des codes d'erreur (de deux fois par seconde à une fois par seconde). Le test continue jusqu'à la fin de la boucle en cours, puis s'arrête. L'unité de bande rembobine alors la cartouche et l'éjecte, affiche le code θ et quitter le mode maintenance. • Si une erreur est détectée, l'unité de bande affiche le code 5, éjecte la cartouche et quitter le mode maintenance. Pour résoudre l'érreur, recherchez le code 5 dans le tableau 6 à la page 37.

Code fonction L - Réservé à un usage ultérieur

Réservé à un usage ultérieur.

Code fonction P ou U - Activation ou désactivation du rapport d'erreurs du POST

Ce code fonction est utilisé par le personnel de maintenance lors de la détction des erreurs. Il constitue une méthode alternative de définition ou de prévention des bits d'erreur du POST dans la page de récapération des erreurs de lecture-écriture SCSI.

1. Assurez-vous qu'aucune cartouche n'est présente dans l'unité.

2. Dans un intervalle d'une seconde et demi, appuyez trois fois sur le bouton d'éjection. Levoyant d'état s'allume en continu (couleur orange), ce qui signifie que l'unité de bande est en mode maintenance.

3. Executéz l'une des opérations suivantes : • Pour vérifier l'état du rapport d'erreurs du POST, maintenez enforcé le bouton d'éjection toutes les secondes et demi jusqu'à ce que le code U s'affiche dans l'écran des codes d'erreur (rapport d'erreurs du POST désactivé). Si vous dépassez le code U, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau. • Pour vérifier l'état du rapport d'erreurs du POST, maintenez enforcé le bouton d'éjection toutes les secondes et demi jusqu'à ce que le code P s'affiche dans l'écran des codes d'erreur (rapport d'erreurs du POST activé). Si vous dépassez le code P, continuez d'appuyer sur le bouton d'éjection jusqu'à ce qu'il s'affiche à nouveau.

4. Pour selectionner la fonction, maintenez le bouton d'éjection enforcé pendant 3 secondes. Une fois la fonction的选择née, l'écran des codes d'érreur affiche l'un des codes suivants : • Code P pour indiquer que le rapport d'erreurs du POST est activé. • Code U pour indiquer que le rapport d'érreur du POST est désactivé.

Chapitre 7. caractéristiques

«Caractéristiques de l'unité de bande interne»

Caractéristiques de l'unité de bande externe à la page 66

Caractéristiques de l'unité de bande interne

Le tableau 8 répertorie les caractéristiques physiques, électriques et environnementales de l'unité de bande interne LTO 2.

Tableau 8. Caractéristiques de l'unité de bande LTO 2 interne.

Caracteristique	Valeur
Caracteristicques physiques
Largeur	146 mm sans panneau frontal
	148,3 mm avec panneau frontal
Longueur	205,5 mm sans panneau frontal
	210,5 mm avec panneau frontal
Hauteur	82,5 mm sans panneau frontal
	84,8 mm avec panneau frontal
Poids (sans cartouche)	3 kg
Caracteristicqueselectriques
	Unité avec interface SCSI Ultra160
Tolérance (voir la remarque 1)	+ 5 Vcc et + 12 Vcc (±10 %)
Intensité du courant pour 5 Vcc (voir la remarque 2)	1,3 A minimum
	3,1 A maximum
Intensité du courant pour 12 Vcc (voir la remarque 2)	0,2 A minimum
	1,1 A maximum
Pic d'alimentation pour 5 Vcc(puissance instantanée fournie par l'alimentation)	3,3 A pour 100 ms15,5 W
Pic d'alimentation pour 12 Vcc(puissance instantanée fournie par l'alimentation)	4,1 A pour 2 ms49,2 W
Consommation en mode veille standard sans cartouche	10,9 W
Consommation en mode veille standard avec une cartouche chargée	12,7 W
Consommation pour les opérations de lecture et d'écriture à 6,22 m/s	29 W
Consommation en mode économique d'énergie sans cartouche	9,0 W
Consommation en mode économique d'énergie avec une cartouche chargée	10,8 W
Autres caractéristiques
Altitude maximum	3048 m en fonctionnement ou en stockage
	12 192 m pour l'expédition

Tableau 8. Caractéristiques de l'unité de bande LTO 2 interne. (suite)

Force d'extraction	250 à 750 g
Caracteristiques environnementales
Facteur environnemental	Fonctionnement(voir la remarque 3)	Stockage	Expédition
Température de l'unité	10 à 40°C(50 à 104°F)	-40 à 60°C(-40 à 140°F)	-40 à 60°C(-40 à 140°F)
Humidité relative (sans condensation)	20 à 80 %	10 à 90 %	10 à 90 %
Température en milieu humide	26°C(78,8°F)
Remarques :1. Mesurée au niveau du connecteur d'alimentation de l'unité.2. Les courants maximum + 5 Vcc et + 12 Vcc ne se produit pas simultanément. L'unité LTO 2 survoie la tension et signale les problèmes au serveur.3. Mesurée devant le panneau frontal, à proximé de la zone d'entrée d'air.

Caractéristiques de l'unité de bande externe

Le tableau 9 répertorie les caractéristiques physiques, électriques et environnementales de l'unité de bande externe LTO 2.

Tableau 9. Caractéristiques de l'unité de bande LTO 2 externe.

Caractéristique	Valeur
Caractéristiques physiques
Largeur	24,9 cm avec panneau frontal
Longueur	29,0 cm avec panneau frontal
Hauteur	12,5 cm avec panneau frontal
Poids (sans cartouche)	6,4 kg
Caractéristiques ELECTRIques
	Unité avec interface SCSI Ultra160
Tension	100 à 240 Vca
Hertz	50 à 60
Courant de phase	0,58 A à 100 Vca 0,24 A à 240 Vca
Autres caractéristiques
Taux de transfert en rafale	Jusqu'à 160 Mo/s
Altitude maximum	3048 m en fonctionnement

Tableau 9. Caractéristiques de l'unité de bande LTO 2 externe. (suite)

Caracteristique environnementales
Facteur environnemental	Fonctionnement	Stockage	Expédition
Température de l'unité	10 à 35°C	-40 à 65°C	-40 à 65°C
	(50 à 95°F)	(-40 à 149°F)	(-40 à 149°F)
Humidité relative (sans condensation)	20 à 80 %	5 à 95 %	5 à 95 %
Température en milieu humide	28°C	38°C	38°C
	(82,4°F)	(100°F)	(100°F)

Marques

Tandberg Data est une marque de Tandberg Data ASA.

IBM est une marque d'International Business Machines Corporation aux États-Unis et/ou dans certains autres pays.

Les termes et logos suivants sont des marques de Hewlett-Packard Company, International Business Machines Corporation et Seagate Technology aux États-Unis :

• Linear Tape-Open LTO
• Logo LTO
• Ultrium
• Logo Ultrium

Microsoft est une marque de Microsoft Corporation aux États-Unis et/ou dans certains autres pays.

D'autres sociétés sont propriétaires des autres marques, noms de produits ou logos qui pourraient apparaître dans ce document.

Glossaire

A. Voir ampère.

adaptateur. Voir carte adaptateur.

amorce. Dans une cartouche de bande, petite colonne métallique fixée à l'extrémité de la bande magnétique. Lors du traitement de la bande, l'amorce est saisie par un mécanisme qui l'entraîne avec la bande hors de la cartouche, la fait passer devant la tête de lecture-écriture, puis l'accroche à une bobine réceptrice. La tête peut ensuite lire la bande ou y écrire des données.

ampère (A). Unité de mesure du courant électrique équivalent à un flux d'un coulomb par seconde, ou au courant produit par une tension d'un volt appliquée aux bornes d'une résistance d'un ohm.

bande magnétique. Bande comptant une couche superficielle magnétique sur laquelle des données peuvent être stockées par enregistrement magnétique.

bloc d'amorce. Pièce située dans l'unité de bande, qui engage la broche en acier fixée sur la bande d'une cartouche de bande Ultrium LTO. Une fois engagée, l'amorce tire la bande de la cartouche dans l'unité.

boîtier. Unité, telle qu'un serveur, un ordinateur de bureau, un chargeur automatique de bande ou une bandothèque, dans laquelle vous pouvez installer l'unité de bande.

boucle. (1) Série d'instructions répétées jusqu'à ce qu'une condition de fin soit atteinte. (2) Le terme "boucler" signifie connecter de façon à former une boucle. bus SCSI. (1) Ensemble de fils par lesquels les données sont transmises d'une partie à l'autre d'un ordinateur. (2) Terme générique appliqué à l'ensemble complet de signaux définissant l'activité de l'interface SCSI (Small Computer Systems Interface).

C. Voir Celsius.

capacité. Quantité de données, exprimée en octets, que peut contenir un support de stockage.

carte adaptateur. Carte à circuits imprimés étendant les fonctionnalités d'un ordinateur.

cartouche. Voir cartouche de bande.

cartouche de bande. Boîtier de stockage amovible responsable d'une bande magnétique entraînée par courroie et enroulée sur une bobine débitrice et une bobine réceptrice.

cartouche de données. Cartouche de bande dédiée au stockage des données. Par opposition à cartouche de nettoyage.

cartouche de données remplaçables. Cartouche contenant des données remplaçables.

cartouche de nettoyage. Cartouche de bande permettant de nettoyer les têtes de lecture-écriture d'une unité de bande. Par opposition à cartouche de données.

cavalier. (1) Petit connecteur en U qui se place sur deux broches saillantes d'un connecteur. Vous pouvez déplacer des cavaliers pour modifier des connecteurs électriques. Lorsqu'il est en place, le cavalier connecte électriquement les broches. (2) Fait de placer un cavalier sur une broche de connecteur.

cc. Voir courant continu.

Celsius (°C). Relatif à une échelle de température sur laquelle l'intervalle entre le point de congélation et le point d'ébullition de l'eau est divisé en 100 degrés, de 0 (point de congélation) à 100 (point d'ébullition).

charge. Action effectuée par l'unité de bande consistant à positionner la bande pour permettre la lecture ou l'écriture par la tête de l'unité. Cette opération a lieu après l'insertion d'une cartouche de bande dans le compartiment de chargement de bande.

chemin de bande. Au sein d'une unité de bande, canal dans lequel le support se déplace.

cliché. Voir cliché de l'unité.

cliché d'unité. Enregistrement, à un instant donné, du contenu d'une unité de stockage ou d'une partie de celle-ci sur une autre unité de stockage, généralement en vue d'une reprise après incident ou défaut ou à des fins de débogage.

compression. Suppression des intervalles inutilisés, des zones vides, des redondances et des données inutiles pour réduire la longueur des enregistrements ou des blocs.

compression de données. Voir compression.

configurer. Décrire au serveur les périphériques, les dispositifs en option et les programmes installés.

connecteur d'alimentation. Connecteur situé à l'arrière de l'unité de bande, auquel le câble d'alimentation interne d'un boîtier est raccordé.

connecteur d'ID SCSI. Connecteur situé à l'arrière de l'unité de bande, qui permet de définir l'adresse SCSI de cette unité. Les adresses sont déterminées par la position des cavaliers sur les broches.

connecteur SCSI. Connecteur situé à l'arrière de l'unité de bande, destiné à l'envoi de commandes à partir du serveur et vers celui-ci, et auquel le câble SCSI interne d'un boîtier est raccordé.

cordon d'alimentation. Câble raccordant un périphérique à une source d'alimentation électrique.

courant. Quantité de charge par unité de temps. Le courant se mesure en Ampères.

courant continu (cc). Courant électrique circulant dans un seul sens et généralement à valeur constante.

cycle de mise hors puis sous tension. Fait d'appliquer à une unité du courant électrique puis de le retirer dans un intervalle de temps réduit.

décharger. Action (effectuée par l'unité) de désengager la bande du chemin de bande interne de l'unité et de la replacer (avec la broche-amorce) dans la cartouche de bande.

démagnetiser. Rendre une bande amagnétique en exposant la bande à des bobines électriques traversées par des courants qui neutralisent le magnétisme de la bande.

diagnostic. Programme logiciel conçu pour reconnaître, repérer et expliquer les défauts de l'équipement ou les erreurs dans les programmes.

diagnostic Test de la tête. Test permettant de déterminer si les têtes de lecture-écriture de l'unité fonctionnent correctement et si l'unité peut ou écrire des données sur la bande.

différentiel basse tension (LVD). Système de signalisation électrique caractérisé par un faible bruit, une faible puissance et une basse amplitude, permettant la transmission de données entre un serveur pris en charge et l'unité de bande. La signalisation LVD utilise une paire de conducteurs en cuivre pour véhiculer chaque signal. L'emploi de paires de conducteurs réduit le bruit électrique et la diaphonie.

diode électroluminescente. Diode semiconductrice qui émet de la lumière lorsqu'elle est sujette à une tension utilisée dans un écran électronique. Également appelée Voyant.

données. Toute représentation, telle que des caractères ou des quantités analogiques, à laquelle une signification peut, ou pourrait, être affectée.

données d'analyse. Données décrivant une erreur d'E-S. Les données d'analyse sont représentées à un serveur en réponse à une commande Sense I/O.

données d'analyse de journal. Voir données d'analyse de journal SCSI.

données d'analyse de journal SCSI. En réponse à une demande émanant du serveur relative aux journaux et aux compteurs d'erreurs de l'unité, paquet d'octets d'analyse SCSI contenant les informations demandées et qui est renvoyé au serveur par l'unité. Les données d'analyse de journal sont utilisées pour diagnostiquer les incidents, spécialement si ceux-ci sont intermittents.

données d'analyse d'unité. Voir données d'analyse d'unité SCSI.

données d'analyse d'unité SCSI. En réponse à une demande émanant du serveur relative à une condition d'erreur, paquet d'octets d'analyse SCSI contenant des informations sur l'erreur et qui est renvoyé au serveur par l'unité.

E-S. Voir entrée/sorting.

écran des codes d'erreur. Diode électroluminescente située à l'avant de l'unité qui affiche un code alphabétique ou numérique représentant une fonction de diagnostic ou de maintenance, une condition d'erreur ou un message d'information.

écrite. Faire un enregistrement permanent ou transitoire de données sur une unité de stockage ou un support de données.

éjecter. Retirer ou forcer à sortir.

en ligne. Condition de fonctionnement de l'unité de bande lorsque les applications du serveur peuvent interagir avec cette dernière.

enregistrement. Plus petit ensemble distinct d'octets de données fourni par un serveur pour traitement et enregistrement par une unité de bande ; et plus petit ensemble de données à lire à partir d'une bande, à retraiter et à rendre disponible à un serveur par une unité de bande.

entrée/sortie (E/S). Données fournies à un ordinateur ou données qui sont le résultat du traitement effectué par un ordinateur.

environnement d'exploitation. Température, taux d'humidité relative et température en milieu humide de la salle où l'unité de bande est habituellement installée et exploitée.

erreur de parité. Erreur de transmission qui se produit lorsque les données reçues n'ont pas la parité attendue par le système récepteur. Cela se produit généralement lorsque les systèmes expéditeur et récepteur n'ont pas les mêmes paramètres de parité.

étiquette. Morceau de papier à verso adhésif permettant d'identifier ou de déscrire la cartouche de bande sur laquelle elle est apposée.

fichier. Ensemble nommé d'enregistrements stockés ou traits comme une seule entité.

Génération 1. Nom informel de l'unité de bande Ultrium, prédécesseur de l'unité de bande (Génération 2). L'unité de génération 1 dispose d'une capacité de stockage native pouvant atteindre 100 Go par cartouche et d'une vitesse de transfert continue de 15 Mo par seconde.

Génération 2. Nom informel de l'unité de bande Ultrium 2, version de seconde génération de l'unité de bande Ultrium (Génération 1). L'unité de génération 2 dispose d'une capacité de stockage native pouvant atteindre 200 Go par cartouche et d'une vitesse de transfert continue de 35 Mo par seconde.

gigaoctet. 1000000000 octets.

Go. Voir gigaoctet.

guide d'insertion. Sur la surface d'une cartouche de bande, grande zone large à rainures qui évite d'insérer la cartouche de manière incorrecte.

hors ligne. Condition de fonctionnement de l'unité de bande lorsque les applications du serveur ne peuvent pas interagir avec cette dernière.

hôte. Système de contrôle ou de niveau supérieur dans une configuration de transmission de données. Synonyme de serveur.

humidité relative. Rapport entre la quantité de vapeur d'eau présente dans l'air et la plus grande quantité de vapeur d'eau qui peut être concentrée à la même température.

ID. Identificateur.

ID SCSI. Adresse unique (de 1 à 15) que vous attribuerez à une unité de bande qui utilise une interface SCSI.

indicateurs TapeAlert. Messages d'état et d'erreur générés par l'utilitaire TapeAlert et affichés sur la console du serveur.

installer. (1) Configurer à des fins d'utilisation ou de maintenance. (2) Action d'ajouter un produit, une option, ou une fonction à un serveur ou à un périphérique, soit par une modification, soit par l'ajout de plusieurs composants ou unités.

interface SCSI. Voir Small Computer Systems Interface.

interface Ultra160 LVD SCSI. Voir Small Computer Systems Interface.

interposeur. Périphérique (par exemple, un adaptateur) permettant de raccorder deux connecteurs de types différents. Données fournies à l'ordinateur ou données résultat d'un traitement par l'ordinateur.

Journal des erreurs. Listé, mise à jour par l'unité de bande, recensant les dix derniers codes d'erreur. Les codes identifient les erreurs relatives à l'unité.

LED. Voir diode électroluminescente.

Linear Tape-Open (LTO). Technologie de stockage sur bande mise au point par IBM, Hewlett-Packard et Seagate. Il s'agit d'une technologie "à format ouvert", c'est-à-dire permettant l'utilisation de plusieurs sources de produits et de supports. La nature "ouverte" de la technologie LTO permet une compatibilité entre des produits de fournisseurs différents, mais en conformité avec les normes de vérification en vigueur.

Lire. Acquérir ou interpréter des données à partir d'une unité de stockage, d'un support d'information ou d'une autre source.

logiciel. Programmes, procédures, règles et toute documentation associée liée à l'exploitation d'un système d'exploitation.

LTO. Voir Linear Tape-Open.

LVD. Voir différentiel de tension.

matériel. Equipement physique ou périphériques qui constituent l'ordinateur.

mégaoctet (Mo). 1000000 octets.

mémoire de la cartouche. Voir mémoire LTO-CM.

microprogramme. Code propriété généralement fourni dans le système d'exploitation. Le microprogramme est plus efficace qu'un logiciel chargé à partir d'un support effacable et est plus facilement modifiable que les circuits physiques. Le système BIOS (Basic Input/Output System) résidant dans la mémoire morte de la carte mère d'un PC est un exemple de microprogramme.

mise hors tension. Suppression de l'alimentation électrique d'une unité.

mise sous tension. (1) Alimentation d'une unité en courant électrique.

(2) Etat d'une unité lorsqu'elle est alimentée en courant électrique.

Mode. Voir megaoctet.

mode maintenance. Etat d'exploitation dans lequel l'unité doit se couvrir avant de pouvoir exécuter des diagnostics, vérifier les opérations de lecture et d'écriture, vérifier une cartouche de bande suspecte, mettre à jour son microprogramme et effectuer d'autres opérations de diagnostic et de maintenance.

mode veille. Fonction de gestion de l'alimentation qui permet aux composants électroniques de l'unité de bande d'entrer automatiquement en mode économique d'énergie.

modulation du débit. Technique par laquelle l'unité de bande règle de façon dynamique sa vitesse de transmission native (sans compression) sur la vitesse de transmission la plus lente d'un serveur. La modulation du débit permet d'améliorer les performances du système et de diminuer le nombre de repositionnements.

module de terminaison. (1) Composant utilisé à l'extrémité d'un bus SCSI. (2) Dispositif de 75 ohms à port unique destiné à absorber l'énergie d'une ligne de transmission. Les modules de terminaison permettent d'éviter la réflexion de l'énergie dans un réseau de câbles par l'absorption des signaux radioélectriques. Ils sont généralement blindés pour que les signaux indésirables n'entrent pas dans le système de câblage et que les signaux valides n'en sortent pas.

octet. Chaîne composée d'un certain nombre de bits (8 en général) formant une seule unité de traitement et représentant un caractère. Un octet est une unité fondamentale de données.

oersted. Unité électromagnétique d'intensité de champ magnétique du système CGS (centimètre-gramme-seconde) non rationalisé. L'oersted est l'intensité du champ magnétique produit à l'intérieur d'un solénoïde dont l'enroulement à spires uniformément espacées est excité par une densité de courant linéaire d'un ampère par longueur axiale de 4 par pi (3,14116) centimètres.

panneau frontal. Panneau amovible placé sur la partie avant de l'unité de bande.

parité. Etat de ce qui est pair ou impair. Un bit de parité est un nombre binaire ajouté à un groupe de nombres binaires pour que la somme de ce groupe soit toujours paire (parité paire) ou always impaire (parité impaire).

pilote de périphérique. Fichier contenant le microprogramme nécessaire à l'utilisation d'un périphérique connecté.

po. Voir pouce.

port. (1) Système ou point d'accès au réseau pour l'entrée ou la sortie de données.

(2) Connecteur d'une unité auquel des câbles d'autres unités (tels que des claviers-écrans et des imprimantes) sont connectées. (3) Représentation d'une connexion physique à un matériel. Le port est parfois désigné sous le nom d'adaptateur; il peut toutefois exister plusieurs ports sur un adaptateur.

pouce. Unité de longueur égale à 25,4 mm.

programme à utiliser. Programme informatique qui prend en charge les processus de l'ordinateur, tel qu'un programme de diagnostic, un programme de trace ou un programme de tri.

protégé contre l'écriture. Dans le cadre d'une cartouche de bande, dispositif logique ou physique qui empêche une unité d'écrire sur la bande située dans la cartouche.

redémarrer. Réinitialiser l'exécution d'un programme en recommandant l'opération d'IPL (procédure de chargement initial).

réinitialiser. Remettre une unité ou un circuit à l'état de démarrage.

réseau. Configuration d'unités de traitement de données et de logiciels connectés pour permettre l'échange d'informations.

rétrocompatible. Possibilité de fonctionnement avec un produit antérieur, conçu pour le même type d'utilisation. Par exemple, une cartouche de bande conçue pour être utilisée avec une unité de bande moderne peut également fonctionner avec certaines anciennes unités de bande. Synonyme de compatibilité amont.

s. Voir seconde.

sauvegardes. Conservation à court terme d'enregistrements utilisés pour restaurer les fichiers métier et serveur critiques lorsque des données essentielles ont été perdues en raison d'un incident ou d'une erreur d'un programme ou du serveur.

SCSI. Voir Small Computer Systems Interface.

seconde. Un soixantième de minute.

sens des aiguilles d'une montre. Dans le sens dans lequel les aiguilles d'une montre tournent par rapport à un observateur placé face à celle-ci.

sens inverse des aiguilles d'une montre. Dans un sens opposé au sens dans lequel tournent les aiguilles d'une montre par rapport à un observateur placé face à celle-ci.

serveur. Unité fonctionnelle fournissant des services à un ou plusieurs clients dans un réseau. Par exemple : un serveur de fichiers, un serveur d'impression ou un serveur de courrier.

site FTP. Désigne tout référentiel électronique d'informations utilisant le protocole FTP (File Transfer Protocol) pour transférer des fichiers vers des serveurs et à partir de ceux-ci. Pour accéder à un site FTP, il faut posséder un ID utilisateur et éventuellement un mot de passe.

Small Computer Systems Interface (SCSI). Norme adoptée par les constructeurs informatiques pour la connexion de périphériques (par exemple, des unités de bande, des disques durs, des lecteurs de CD-ROM, des imprimantes et des scanners) aux ordinateurs (serveurs). Prononcer "skeudzy." Des variantes de l'interface SCSI assurent des vitesses de transmission de données plus rapides (jusqu'à 160 mégaoctets par seconde) que les ports parallèles et série standard. Ces variantes sont les suivantes :

• Fast/Wide SCSI : utilise un bus 16 bits sur lequel les vitesses de transfert peuvent atteindre 20 Mo/s.
• SCSI-1 : utilise un bus 8 bits sur lequel les vitesses de transfert peuvent atteindre 4 Mo/s.
• SCSI-2 : performances identiques à celles de la variante SCSI-1, mais utilise un connecteur à 50 broches (au lieu de 25) et prend en charge plusieurs périphériques.
• Ultra SCSI : utilise un bus 8 ou 16 bits sur lequel les vitesses de transfert peuvent atteindre 20 ou 40 Mo/s.
• Ultra2 SCSI : utilise un bus 8 ou 16 bits sur lequel les vitesses de transfert peuvent atteindre 40 ou 80 Mo/s.
• Ultra3 SCSI : utilise un bus 16 bits sur lequel les vitesses de transfert peuvent atteindre 80 ou 160 Mo/s.
• Ultra160 SCSI : utilise un bus 16 bits sur lequel les vitesses de transfert peuvent atteindre 160 Mo/s.

support. Matériau physique sur lequel ou dans lequel des données peuvent être représentées (par exemple, une bande magnétique).

systèmes ouverts. Systèmes informatiques dont les standards ne sont pas propriétaires.

TapeAlert. Technologie brevetée et standard de définition des différentes conditions et différents incidents rencontrés par les unités de bande.

taquet de protection contre l'écriture. Dispositif mécanique équipant la cartouche de bande pour éviter l'effacement accidentel des données qu'elle contient. Les deux positions de ce dispositif sont symbolisées par un cadenas verrouillé et un cadenas déverrouillé. Si vous faites coulisser le taquet vers le cadenas verrouillé, aucune donnée ne peut être écrite sur la bande. Si vous le faites coulisser vers le cadenas déverrouillé, des données peuvent être écrites sur la bande.

température en milieu humide. Température à laquelle l'eau douce doit s'évaporer adiabatiquement à pression constante dans un échantillon d'air déterminé, afin de le saturer dans un état d'équilibre. Cette température est indiquée par un thermomètre à bulbe humide.

terminaison. Dispositif placé en bout de chaîne (ligne de transmission) pour réaliser l'adaptation d'impédance et empêcher ainsi les réflexions de signaux électriques indésirables.

terre. Objet réalisant une connexion électrique à la terre.

Test de lecture-écriture. Procédure de déterminer si l'unité de bande peut écrire ou lire correctement des données sur la bande, qui fait partie du diagnostic Test de la tête.

test de mesure de la résistance de la tête de lecture. Procédure permettant de déterminer si la tête de lecture-écriture fonctionne correctement, et qui fait partie du diagnostic de test de la tête de lecture-écriture. Le test mesure la capacité de la tête à supporter les fissures et d'autres défauts.

tête. Voir tête de l'unité.

tête de l'unité. Composant transformant un signal électrique en un flux magnétique enregistré sur une bande, ou transformant un flux magnétique lu sur une bande en un signal électrique.

unité. Dispositif de stockage de données contrôle le mouvement de la bande magnétique dans une cartouche de bande. L'unité abrite le mécanisme (tête) assurant la lecture et l'écriture de données sur la bande.

unité. Tout composant matériel ou périphérique (par exemple, une unité de bande ou une bibliothèque) pouvant recevoir et envoyer des données.

unité de bande. Dispositif de stockage de données contrôlant le mouvement de la bande magnétique dans une cartouche de bande. L'unité abrite le mécanisme (tête) assurant la lecture et l'écriture de données sur la bande. Sa capacité de stockage en mode natif est de 100 Go par cartouche; avec un taux de compression de 2, cette capacité peut atteindre 200 Go.

unité SCSI. Élément pouvant être connecté au bus SCSI et participer activement à l'activité de ce bus.

vitesse de transfert. Voir vitesse de transfert des données.

vitesse de transfert de données. Nombre moyen de bits, de caractères ou de blocs par unité de temps, circulant entre les équipements d'un système de transmission de données. La vitesse s'exprime en bits, caractères ou blocs par seconde, minute ou heures.

volet de la cartouche. Sur une cartouche de bande, dispositif pouvant être ouvert pour accéder à la bande magnétique, ou fermé pour la protéger.

volt. Unité de mesure du système SI (international) indiquant la différence de potentiel et la force électromotrice. Anciennement définie comme la différence de potentiel électrique existant entre deux points d'un conducteur parcouru par un courant de 1 ampère, lorsque la puissance dissipée entre ces points est égale à 1 watt.

voyant d'état. Les voyants, situés à l'avant de l'unité de bande, peuvent être verts ou orange et s'allumer en mode fixe ou clignotant. Vous pouvez déduire l'état de l'unité par leur apparence.

zone d'étiquette. Sur la cartouche de bande Ultrium LTO, zone légèrement en retrait située à côté du taquet de protection contre l'écriture et réservée à la pose d'une étiquette à code à barres.

caractéristiques 1

unité de bande externe 66

unité de bande interne 65

cartouche

Compatibilité 2

insertion 24

retrait 25

Retraint Manuel 47

cartouches de données 30

Cartouches de nettoyage 30

connexion SCSI 3

caractéristiques physiques 4

débit 4

Conseils pratiques de résolution des incidents 35, 36

Descriptions des erreurs 37

étalonnage 3

ID SCSI 9

définition 9

Définition à l'aide d'un commutateur d'ID SCSI 10

définition à l'aide de cavaliers 9

incidents signalés par le serveur 41

Indicateurs TapeAlert 44

installation

unités externes 13

cable de liaison SCSI 17

carte hôte SCSI 17

Connexion d'une alimentation électrique 15

deballage 13

ID SCSI 14

Inspection du cordon d'alimentation 14

placement 15

Test de lecture-écriture rapide 15

unités internes 7

logiciel

sauvegarde sur bandes 33

Logiciel de sauvegarde sur bandes 33

méthode de réception des erreurs 36

microprogramme

mise à jour 26

mode économie d'énergie 3

modulation du débit 3

Nettoyage de la tête de l'unité de bande 25

Pilotes de périphérique 4

installation 4

presentation 1

retrait de l'unité 43

sélection d'une fonction de diagnostic ou de

maintenance 56

supports 29

cartouches de données 30

cartouches de nettoyage 30

taquet de protection contre l'écriture 31

taquet de protection contre l'écriture 31

TERMPOWER 10

unité (retrait) 43

unites

externes

interrupteur d'alimentation 24

vue avant 24

internes

bouton d'éjection 23

Connexion d'une alimentation électrique 11

Connexion du câble SCSI 13

deballage 8

ecran 23

Installation 7, 10

Mise hors tension 9

point rouge 23

Test de lecture-écriture rapide 11

voyant d'état 22

vue arriere 7

yue avant 21

utilisation

unité de bande externe 24

unité de bande interne 21
