Envergure	1 400 mm
Longueur totale	980 mm
Poids en vol	env. 1 130 g
Surface alaire	38 dm²
Charge alaire	à partir de 30 g/dm²
Matériau	EPP (mousse expansée polypropylène)
Type d'aile	Aile haute haubannée en deux parties
Propulsion	Electrique brushless
Alimentation recommandée	LiPo 3S 2 600 mAh 40C
Moteur (version équipée)	ROXXY C-35-42-930 kV
Variateur (version équipée)	ROXXY BL-Control 740S-BEC
Hélice	APC 13x4"
Servos gouvernes principales	HiTec HS-65HB (profondeur et direction)
Servos ailerons et volets	HiTec HS-55+
Fonctions radiocommande	Profondeur, direction, ailerons, moteur, volets
Nombre de voies minimum	5 voies (6 avec remorquage)
Autonomie de vol	env. 8 minutes
Train d'atterrissage	Tricycle fixe, roues larges tout-terrain

FOIRE AUX QUESTIONS - FUNCUB MULTIPLEX

A quoi sert le Multiplex FunCub et quel niveau de pilote est requis ?

Le FunCub est un avion radiocommandé polyvalent à aile haute, concu pour les pilotes intermédiaires souhaitant progresser. Il se prête au vol de loisir tranquille, au remorquage de planeurs et aux décollages/atterrissages sur terrain naturel. Sa construction en EPP robuste lui confère une bonne tolérance aux maladresses.

Quelles sont les dimensions et le poids du FunCub ?

Le FunCub affiche une envergure de 1 400 mm pour une longueur totale de 980 mm. Son poids en vol est d'environ 1 130 g. La surface alaire atteint 38 dm² pour une charge alaire de 30 g/dm² minimum.

Quelle batterie utiliser avec le FunCub ?

Le FunCub fonctionne avec un accu LiPo 3S. Une capacité de 2 600 mAh à 40C est recommandée pour la version motorisée et permet une autonomie d'environ 8 minutes selon le style de pilotage et les conditions météo.

Combien de voies sont nécessaires pour faire voler le FunCub ?

Il faut au minimum 5 voies RC : profondeur, direction, ailerons, moteur et volets. Si vous souhaitez ajouter le crochet de remorquage optionnel, un émetteur 6 voies programmable est nécessaire. Pour les volets, un récepteur 6 à 7 voies avec cordon en Y est également envisageable.

Sur quels types de terrain le FunCub peut-il décoller et atterrir ?

Grâce à ses larges roues légères en EPP et à sa conception STOL (décollage/atterrissage courts), le FunCub décolle et se pose sur pelouse, herbe haute, gravier ou terrain meuble. Il est capable de voler depuis des espaces très réduits, y compris en configuration bush.

Comment trouver le centre de gravité du FunCub ?

Le centre de gravité recommandé se situe à environ 60 à 65 mm du bord d'attaque de l'aile. Posez l'avion sur deux doigts à cet emplacement : il doit être légèrement piqué ou équilibré horizontalement. Un centrage trop arrière rend l'avion instable et dangereux.

Que faire si l'avion vire systématiquement d'un côté en vol ?

Vérifiez que les ailerons et la dérive sont bien centrés avec l'émetteur en neutre. Réglez le trim direction sur l'émetteur. Si le problème persiste, contrôlez l'alignement des deux demi-ailes et vérifiez que le fuselage n'est pas vrillé après un impact.

Le FunCub peut-il remorquer un planeur ?

Oui, le FunCub est concu pour le remorquage. Un crochet de remorquage optionnel existe et nécessite une voie RC supplémentaire. La puissance du groupe motopropulseur est suffisante pour remorquer des planeurs légers de type vol de pente.

Que faire si un servo ne répond plus ?

Vérifiez les connecteurs du servo sur le récepteur et testez le servo sur une autre voie libre. Si le servo est défaillant, remplacez-le par un servo compatible (HiTec HS-55 ou équivalent pour ailerons/volets, HiTec HS-65HB pour profondeur et direction).

La structure EPP peut-elle se réparer après un crash ?

Oui, la mousse EPP absorbe les chocs et se répare facilement. Utilisez de la colle cyanoacrylate en gel ou une colle spéciale EPP pour recoller les pièces. Les zones froissées peuvent être remodelées à la chaleur douce d'un sèche-cheveux avant recollement.

Peut-on faire de la voltige avec le FunCub ?

Le FunCub supporte des figures de voltige douces : boucles, renversements, vol dos limité. Il n'est pas optimisé pour la 3D, mais sa robustesse en EPP lui permet de résister à un pilotage énergique. Les volets aident à ralentir pour des approches précises.

Quel moteur et variateur installer sur le kit FunCub ?

Multiplex recommande un moteur brushless de type ROXXY C-35-42-930 kV associé à un variateur ROXXY BL-Control 740S-BEC et une hélice APC 13x4". Ces références sont vendues séparément du kit. Respectez les consignes de puissance maximale indiquées dans la notice pour ne pas surchauffer le variateur.

MODE D'EMPLOI FUNCUB MULTIPLEX

Avant chaque décollage, vérifie la fixation du moteur et de l'hélice, notamment après le transport, après les atterrissages violents et après un "Crash". Vérifiez également, avant chaque décollage, la fixation ainsi que le positionnement de l'aile par rapport au fuselage.

Ne branche l'accu de propulsion que si vous êtes sûr que votre émetteur est allumé et que l'élément de commande moteur est en position "ARRET".

Ne mettez pas vos doigts dans l'hélice! Attention à la mise en marche, demandez également aux spectateurs de reculer.

Entre deux vols, vérifie en posant un doigt dessus, la température du moteur, laissez-le refroidir suffisamment avant le prochain décollage. La température est correcte si vous pouvez maintenir votre doigt ou votre main sur le moteur. Le temps de refroidissement peut varier jusqu'à 15 minutes s'il fait particulièrement chaud.

Pensez-y toujours : ne volez jamais vers ou au-dessus des personnes ou des animaux.

Kit de stabilisateurs

Piani di coda

Kit de empenajes

224137

Moitié de fuselage + tringlerie

Semigusci fusoliera + bowden

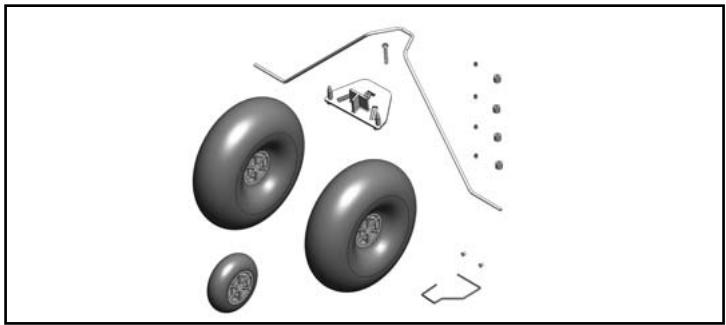

Train d'atterrissage principal

Train principal

Tren principal

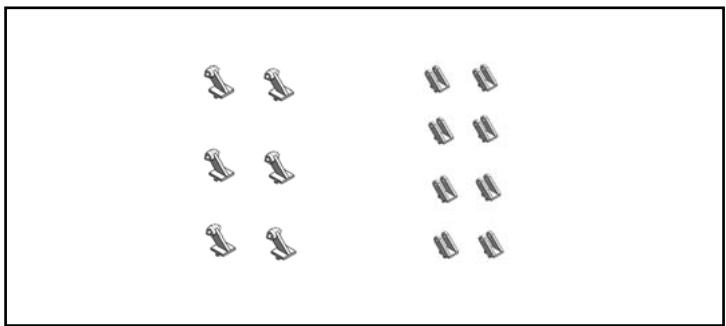

Charnières volets à fente, lot de 6

Cernière flap 6 pz.

biset de flaps, set de 6

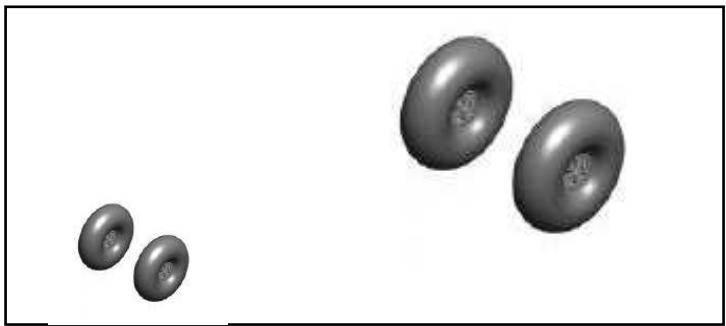

Rader 0 120 mm

roues 120 mm Ø

roues 120 mm Ø

Rupe 120mm

roues 120 mm Ø

Rader 054 mm

wheels 54 mm Ø

roues 54 mm Ø

Ruote 54 mm Ø

ruedas 54 mm 0
