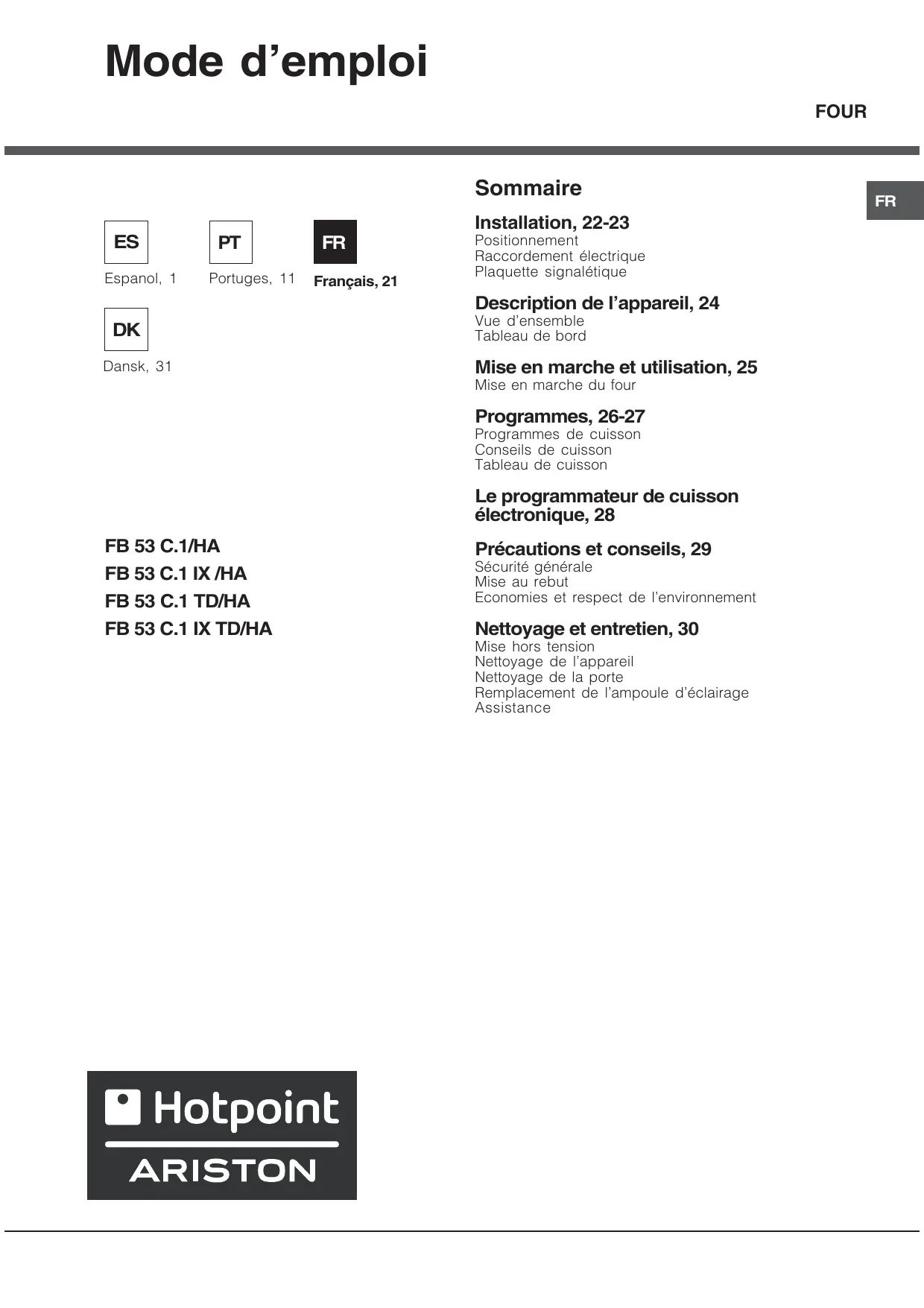

MODE D'EMPLOI FT95VC1OWHA HOTPOINT

Raccordement électrique Plaquette signalétique

Mise en marche et utilisation, 25

Mise en marche du four

Programmes de cuisson Conseils de cuisson Tableau de cuisson

Le programmateur de cuisson

FB 53 C.1/HA FB 53 C.1 IX /HA FB 53 C.1 TD/HA FB 53 C.1 IX TD/HA Précautions et conseils, 29

Mise au rebut Economies et respect de l’environnement

Nettoyage et entretien, 30

Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Assistance

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir

Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises :

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglez-les selon l’épaisseur de la joue du meuble : épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure) ;

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;

• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ; • la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne, doit avoir les dimensions suivantes :

épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant (voir figure);

épaisseur 16 mm : utilisez la deuxième rainure (voir figure).

! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties

électrifiées. Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation

Pour fixer l’appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

Raccordement électrique

! Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous). Montage du câble d’alimentation 1. Pour ouvrir le bornier, faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

2. DEVISSER LA VIS DU SERRE-CABLE ET LE RETIRER EN FAISANT LEVIER A L'AIDE D'UN TOURNEVIS (VOIR FIGURE).

3. Retirer les vis des puis contacts L-Nfixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert ( ).

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique

(voir ci-dessous); • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Branchement du câble d’alimentation au réseau

électrique Montez sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que: • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique (voir ci-dessous);

Co nsom m ation é nergie déclaration

Classe co nve ctio n F orcé e – fo nction fou r : > M ulticuisson M od èles san s ventilation d e re froidis sem en t : Co nsom m ation é nergie con vection Fo rcée– fon ction fo ur : > M ulticuisson ; Co nsom m ation é nergie déclara tion Classe co nve ctio n Na tu relle – fo nction fou r : = Tra dition nel Ce t a ppa reil est con form e au x Directives Com m una utaires suiva nte s : 20 06 /95 /CE E du 12 /12 /06 (Basse Ten sion ) et m od ifica tion s successives -89 /3 36/C EE du 0 3/05/8 9 (C om pa tibilité éle ctro m ag n étique) et m odificatio ns successives -93 /6 8/C EE d u 22 /0 7/93 e t m od ifica tions successive s -20 02 /96 /EC

GLISSIERES de coulissement

niveau 5 niveau niveau niveau niveau

PROGRAMMES Programmateur

ELECTRONIQUE Voyant THERMOSTAT

Mise en marche et utilisation

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.

Pour l’allumer, sélectionnez & à l’aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES. 2. Pour choisir la température, tournez le bouton THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (voir Programmes). 3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température. 4. En cours de cuisson, vous pouvez à tout moment : - modifier le programme de cuisson à l’aide du bouton PROGRAMMES; - modifier la température à l’aide du bouton THERMOSTAT; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”. ! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail. ! Placez toujours vos plats sur la grille fournie avec l’appareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi.

FR Programmes de cuisson

! Pour tous les programmes vous pouvez sélectionner une température comprise entre 60°C et

! Pour vos cuissons ventilées n’utilisez pas les gradins 1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler vos mets délicats.

• GRIL (il est conseillé dans ce cas de sélectionner MAX.);

! En cas de cuisson en mode GRIL ou GRATIN, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.

• GRATIN (il est conseillé de ne pas dépasser

= Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

> Programme MULTICUISSON Mise en marche de toutes les résistances (sole et voûte) ainsi que de la turbine. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps.

• Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur. • Placez la lèchefrite en bas et la grille en haut. GRIL • Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille. • Nous conseillons de sélectionner le niveau d’énergie maximum. Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat. PIZZA

• Pour bien cuire vos pizzas, utilisez le programme

Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments.

• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four.

Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.

@ Programme GRIL Mise en marche de la résistance de voûte. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc Vous trouverez des exemples d’utilisation dans le paragraphe “Conseils utiles pour la cuisson”. Cuisson porte du four fermée.

A Programme GRATIN Mise en marche de la résistance de voûte ainsi que de la turbine. L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

• Si vos pizzas sont bien garnies, n’ajoutez la mozzarelle qu’à mi-cuisson.

Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre Maquereau Cake aux fruits Profiteroles (sur 2 niveaux) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées

Pour parfaire la cuisson voûte

Brochettes de calmars et de crevettes Tranches de colin Légumes grillés Steaks de veau Côtelettes Hamburgers Maquereaux Croque-monsieur Poulet grillé Seiches

Température préconisée

1 1 1 1 1 1 1+1 1 1 0.5 0.5 0.5 1 1.5

3 3 3 3 2 et 4 3 2 2 et 4 2 2 2 et 4 2 et 4 2 2 et 4 3

15 15 15 15 15 10 10 15 10 10 10 10 10 10 15

200 200 180 180 230 180 180 200 180 170 190 180 170 170 200

70-75 70-80 15-20 30-35 15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

4 4 3 ou 4 4 4 4 4 4

Le programmateur de cuisson

électronique Programmer la durée de cuisson

Mise à l’heure de l’horloge

1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement. 3. attendre 10 secondes ou appuyer à nouveau sur pour valider. la touche 4. à expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit. • Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15.

Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson.

Après branchement au réseau électrique ou après

Programmer la fin d’une cuisson

La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson.

et les quatre une panne de courant, l’icône chiffres de l’afficheur clignotent.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;

1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;

2. régler l’heure avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement. 3. attendre 10 secondes ou appuyer à nouveau sur la touche

Programmer le minuteur

Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four ; elle sert uniquement à déclencher un signal sonore à l’expiration des minutes sélectionnées. 1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ; 2. régler la durée avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement. 3. attendre 10 secondes ou appuyer à nouveau sur pour valider. la touche L’affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte.

Comment programmer une cuisson

La programmation n’est possible qu’après avoir sélectionné un programme de cuisson.

2. appuyer ensuite sur la touche jusqu’à ce que et les quatre chiffres de l’AFFICHEUR se l’icône mettent à clignoter ;

3. régler l’heure de fin de cuisson avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement. 4. attendre 10 secondes ou appuyer à nouveau sur pour valider. la touche 5. à expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit. et éclairées signalent qu’une Les icônes programmation a été lancée. L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée. Comment annuler un programme Pour annuler une programmation : jusqu’à ce que l’icône • appuyer sur la touche correspondant au paramètre à annuler et les chiffres correspondant s’affichent. Appuyer sur la touche «-» jusqu’à ce que s’affichent les chiffres 00:00. • Appuyer simultanément sur les touches + et – et les garder enfoncées pour annuler tous les programmes, minuteur compris.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

• Ne posez pas d’objets lourds sur la porte du four ouverte.

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Pour déplacer l’appareil, servez-vous des poignées prévues à cet effet sur les côtés du four. • Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. • En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Saisissez toujours la poignée en son milieu : elle risque d’être très chaude à ses extrémités. • Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four. • Ne tapissez jamais la sole du four de papier aluminium. • Ne rangez pas de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu. • Contrôlez toujours que les manettes sont bien dans la position “l”/“¡” quand l’appareil n’est pas utilisé. • Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. • N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S'assurer que les enfants ne jouent pas avec l'appareil.

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utilisez autant que possible votre four pendant les heures creuses surtout pour le nettoyage pyrolyse. • Pour vos cuissons au GRILL et GRATIN, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d’énergie (10% environ). • Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.

Nettoyage et entretien

FR Mise hors tension

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.

Contrôlez périodiquement l’état du joint autour de la porte du four. S’il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile

(voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé.

Nettoyage de l’appareil

• Nettoyez l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. N’utilisez ni poudres abrasives ni produits corrosifs. • Nettoyez l’enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l’eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif. • Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes. • Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four : 1. ouvrez complètement la porte (voir figure);

2. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure);

3. saisissez la porte par les côtés, refermez-la lentement mais pas complètement, puis tirez-la vers vous en la dégageant de ses charnières

(voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations.

Remplacement de l’ampoule d’éclairage

Pour changer l’ampoule d’éclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.

2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14. 3. Remontez le couvercle à sa place (voir figure).

Indiquez-lui : • le modèle de votre appareil (Mod.) • son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.
