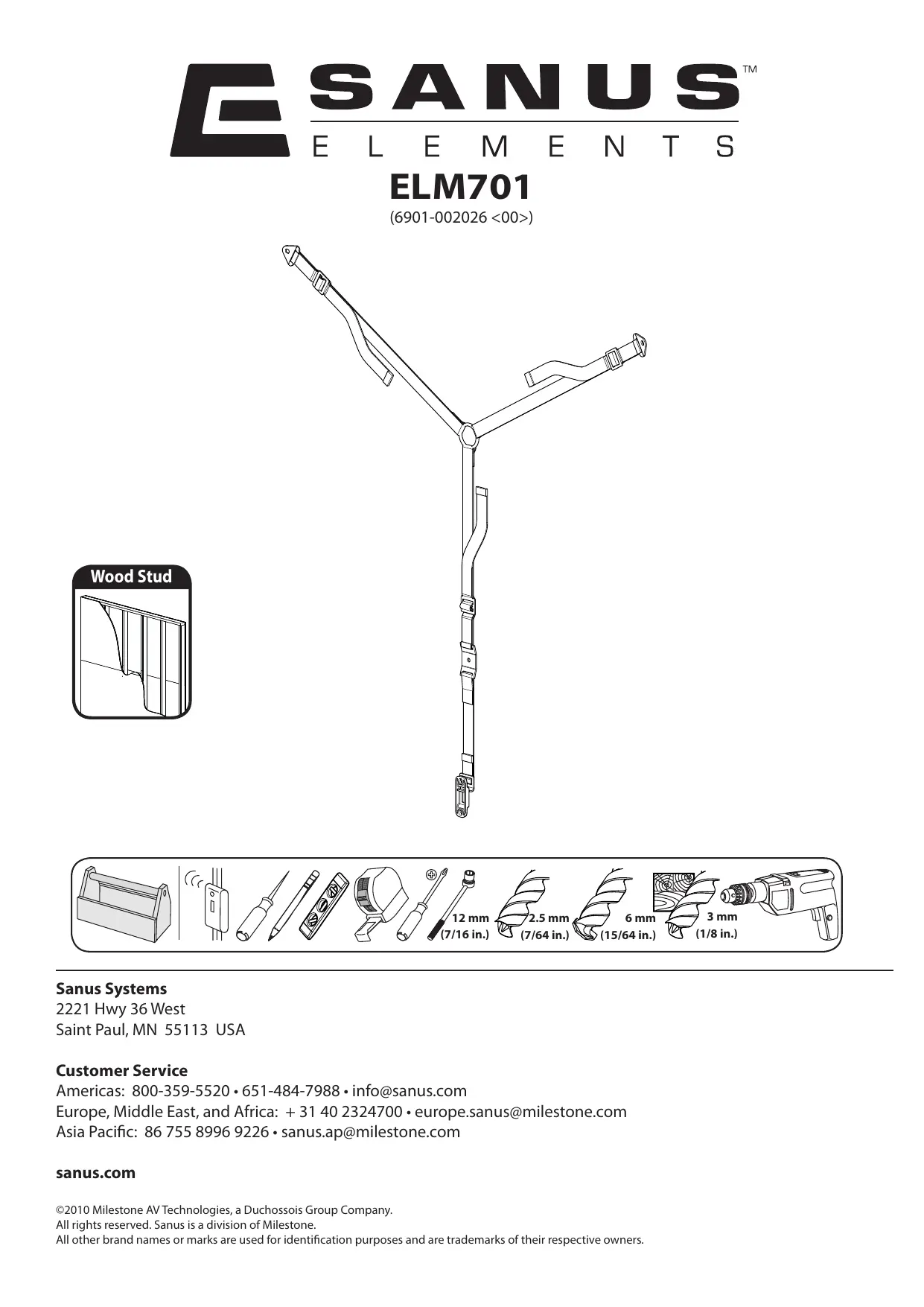

MODE D'EMPLOI ELM701 SANUS

Merci d’avoir acheté la courroie antibasculement ELM701. Ce produit s’installe en 3 étapes faciles !

Fixation de la courroie au téléviseur.

Optionnel – Fixation au mur. Voir le manuel pour des instructions détaillées. ATTENTION: Évitez les dommages matériels et les blessures!

Ne pas utiliser ce produit à d’autres fins que celles spécifiées par fabricant.

Ce produit est conçu seulement pour être installé sur un mur dont la charpente est en bois!

Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l’utilisation de ce produit, veuillez contacter un installateur qualifié ou le service à la clientèle de fabricant.

Fabricant n’est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect. Pièces et matériel fournis - Voir les illustrations de la page 7 Avant de commencer l’assemblage, assurez-vous que toutes les pièces sont présentes et qu’elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service Clientèle de. Ne retournez pas les pièces endommagées à votre revendeur. N’utilisez jamais de pièces endommagées ! REMARQUE : Nem todas as ferramentas serão usadas.

Installez les brides (T) sur le téléviseur – Voir les illustrations de la page 8. Serrez à la main les vis dans les orifices filetées au dos du téléviseur afin de déterminer le diamètre de vis approprié (M4, M5, M6, ou M8).

Fixez les brides du téléviseur (T) à l'aide des vis M4, M5, M6, ou M8 en combinaison avec les rondelles et entretoises correspondantes tel qu’illustré. ATTENTION : Évitez les dommages matériels et les blessures!

Les brides de fixation du téléviseur (T) doivent être installées dans les tout derniers trous de montage du bas au dos du téléviseur.

Ne pas utiliser les vis sans les entretoises. Les configurations standard sont illustrées. Consultez le Service à la clientèle pour toute application particulière ou si vous avez des doutes quant à la quincaillerie à utiliser.

Fixez la cale de montage (P) au meuble

Si vous fixez la courroie antibasculement à un meuble compatible, reportez-vous à l’étape 2-1.

Si vous fixez la courroie antibasculement à un meuble dont l’épaisseur est d’au moins 13 mm (1/2 po), reportez-vous à l’étape 2-2.

Si vous fixez la courroie antibasculement à un meuble de métal dont l’épaisseur est d’au moins 3 mm (1/8 po), reportez-vous à l’étape 2-3.

6901-002026 <00> 2-1 Voir les illustrations de la page 10 Si vous fixez la courroie antibasculement à un meuble compatible

Placez la cale de montage (P) sur l’orifice filetée au dos du meuble. Insérez la vis [05] et serrez-la. ATTENTION : Afin d’éviter tout dommage matériel ou blessure !

Assurez-vous que la cale de montage (P) est solidement fixée au meuble.

Assurez-vous que toutes les courroies (S) sont bien serrées. 2-2 Voir les illustrations de la page 11 Si vous fixez la courroie antibasculement à un meuble dont l’épaisseur est d’au moins 13 mm (1/2 po)

Trouvez un point solide d’au moins 13 mm (1/2 po) d’épaisseur près du dessus du meuble.

Percez un avant-trou à une profondeur de 13 mm (1/2 po) à l’aide d’un foret de 2,5 mm (7/64 po) de diamètre.

Placez la cale de montage (P) sur l’orifice filetée au dos du meuble. Insérez la vis [06] et serrez-la. ATTENTION : Afin d’éviter tout dommage matériel ou blessure !

Assurez-vous que la cale de montage (P) est solidement fixée au meuble.

Assurez-vous que toutes les courroies (S) sont bien serrées. 2-3 Voir les illustrations de la page 12 Si vous fixez la courroie antibasculement à un meuble de métal dont l’épaisseur est d’au moins 3 mm (1/8 po)

Trouvez un point solide d’au moins 3 mm (1/8 po) d’épaisseur près du dessus du meuble.

Percez un avant-trou à une profondeur de 13 mm (1/2 in.) à l’aide d’un foret de 6 mm (15/64 po) de diamètre.

Placez la cale de montage (P) sur l’orifice filetée au dos du meuble. Insérez la vis [07] et serrez-la. ATTENTION : Afin d’éviter tout dommage matériel ou blessure !

Assurez-vous que la cale de montage (P) est solidement fixée au meuble.

Assurez-vous que toutes les courroies (S) sont bien serrées.

Fixez la plaque murale [02] et la courroie antibasculement [01] sur le mur à montants de bois. Voir les illustrations des pages 13-15.

Trouvez le montant. Vérifiez le centre du montant à l’aide d’un poinçon ou d’un clou fin, ou utilisez un localisateur bord à bord.

Mettez la plaque murale [02] à niveau et marquez les emplacements des trous.

Percez des avant-trous tel qu’illustré.

Serrez les boulons tire-fond [03] seulement jusqu'à ce que les rondelles [04] s’appuient fermement sur la plaque murale [02].

Insérez le crochet de fixation (H) dans la plaque murale [02].

Tournez le crochet de fixation (H) jusqu’à ce qu’il soit perpendiculaire à la plaque murale [02].

Serrez les courroies (S). REMARQUE : S’il vous faut déplacer le meuble, desserrez les courroies, puis détachez le crochet de fixation (H) de la plaque murale [02]. ATTENTION : Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. Afin d’éviter tout dommage matériel ou blessure :

PLes avant-trous doivent être percés à une profondeur de 63,5 mm (2,5 po) à l’aide d’un foret de 3 mm (1/8 po).

Ne pas trop serrer les boulons tire-fond [03].

L’épaisseur du matériau de revêtement de mur ne doit pas excéder 16 mm (5/8 po). 6901-002026 <00>
