Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice LVS 14C44MI18S - SABA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LVS 14C44MI18S de la marque SABA.
• Contenu des programmes…………………………………………………………

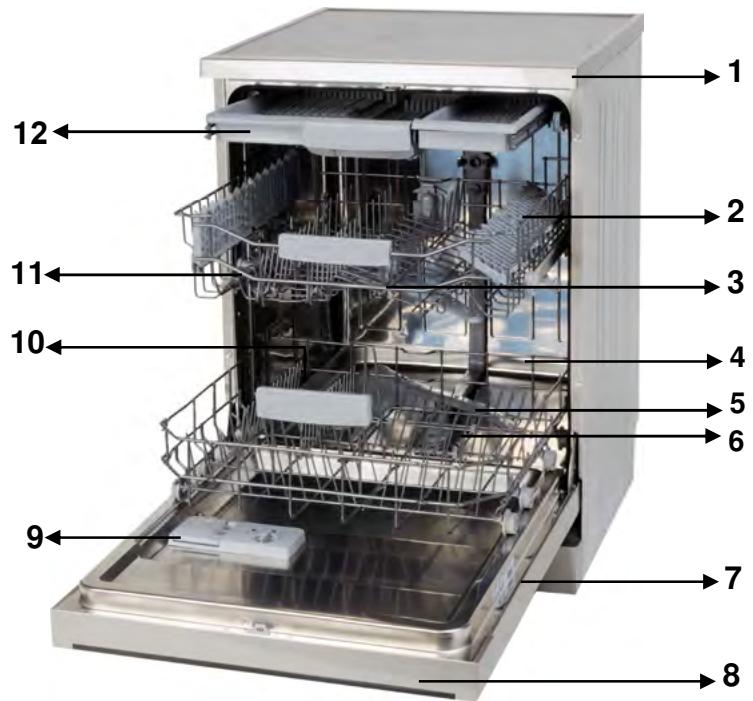

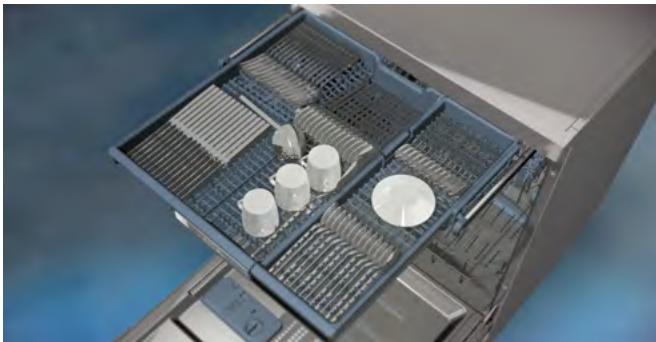

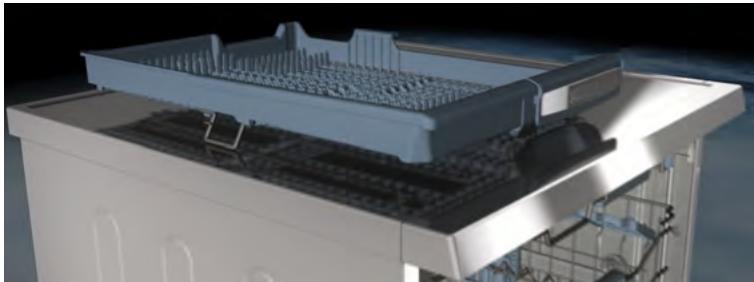

24 Bac à sel 10. 1 1 . Verrou de sécurité du panier supérieur 12. Le panier à couverts supérieur
Puissance de la pompe de vidange Pression au robinet d'arrivée d'eau Intensité
Note importante à l'attention de l’utilisateur :Pour obtenir une version électronique de ce manuel, veuillez envoyer un courriel à l'adresse suivante : "dishwasher@standardtest.info”.Dans cet e-mail, vous indiquerez le nom du modèle et le numéro de série (20 chiffres) qui se trouve sur la porte de l'appareil.
• Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet. • Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage. • Contacter les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut. Informations de sécurité Dès réception de votre appareil • Vérifiez que le lave-vaisselle ou son emballage est exempt de tout dommage. Ne démarrez jamais un appareil lorsqu’il est endommagé de quelque manière ; veuillez contactez le service après-vente agréé. • Déballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux règles applicables. Points importants pendant l'installation du lave-vaisselle • Installez votre lave-vaisselle dans un endroit adéquat, ne posant pas de risque pour la sécurité et de niveau. • Procédez à l'installation et au raccordement de votre lavevaisselle en suivant les instructions. • Ce lave-vaisselle ne doit être installé et réparé que par un service après vente agréé. 6
• Avant l'installation, vérifiez que le lave-vaisselle est débranché. • Vérifiez que votre prise électrique est conforme aux normes en vigueur. • Tous les branchements électriques doivent correspondre aux valeurs indiquées sur la plaque signalétique. • Très important : vérifiez que le lave-vaisselle n'est pas posé sur le câble d'alimentation. Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé. • Ne branchez jamais le lave-vaisselle au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois le lave-vaisselle installé . • Après avoir installé le lave-vaisselle sur un emplacement adéquat, faites -le fonctionner à vide lors de la première utilisation. Usage quotidien • Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels; - des fermes; - l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - des environnements du type chambres d’hôtes. 7
• Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre lave-vaisselle d'autres produits que ceux spécialement conçus pour le lave vaisselle. À défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre lave-vaisselle. • Du fait du danger d'explosion, ne placez aucun dissolvant chimique ou solvant dans le lave-vaisselle. • Vérifiez que les objets de plastique résistent à la chaleur avant de les laver en lave-vaisselle. • Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. • Seuls les objets adaptés au lavage en lave-vaisselle doivent être introduits dans la machine. En outre, ne dépassez pas la capacité de chargement des paniers.À défaut, notre société ne saurait être tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votre lave-vaisselle causée par des mouvements du panier.
• La porte ne doit pas être laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement. MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale. • Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. • Les ouvertures de ventilation ne doivent pas être obstruées par un tapis. • Si l'option EnergySave est sélectionnée sur « Oui », la porte s’ouvrira à la fin du programme. Ne forcez pas sur la porte lors de la fermeture pour éviter d’endommager le mécanisme de la porte automatique pendant 1 minute Pour un séchage optimal, laissez la porte ouverte pendant 20 minutes.(pour les modèles avec système automatique d’ouverture de porte Avertissement : Évitez de vous tenir devant la porte lorsque que le signal sonore d’ouverture automatique rétentit. Rappel : • Pour l'installation et raccordement: se référer aux chapitres "Installation" P. 11, 12 ,17, 18 et "Raccordements" P.12-16 • Pour la façon correcte du chargement du lave vaisselle: se référer au chapitre "Chargement des paniers" P.27-29 • Pour l'entretien et nettoyage de l'appareil: voir chapitre "Entretien et nettoyage" P.43-44 9
• Après le déballage du lave-vaisselle, veillez à tenir les matériaux d'emballage hors de portée des enfants. • Ne laissez pas les enfants jouer avec ou mettre en marche le lave-vaisselle. • Rangez les détergents et produits de rinçage hors de portée des enfants. • Tenir les enfants à l'écart du lave-vaisselle lorsqu’il est qu'elle est ouvert : il peut contenir des résidus de substances de nettoyage. • Veillez à ce que votre ancien lave-vaisselle ne pose aucun risque à vos enfants. Il est arrivé que des enfants s'enferment à l'intérieur de lave-vaisselles usagés. Pour prévenir cette situation, brisez le système de verrouillage du lave-vaisselle et arrachez les câbles électriques avant sa mise au rebut. En cas de dysfonctionnement • Tout défaut de fonctionnement du lave-vaisselle doit impérativement être réparé par une personne qualifiée. Toute réparation réalisée par une personne autre qu'un technicien de service après vente agréé entraînera l'annulation de la garantie. • Avant d'effectuer toute réparation sur le lave-vaisselle, prenez soin de la débrancher du réseau électrique. Coupez les fusibles ou débranchez le lave-vaisselle. Ne pas tirer sur le câble pour débrancher le lave-vaisselle. Prenez soin de fermer l'arrivée d'eau. Recommandations • Pour ne pas gaspiller l'eau et l'énergie, enlevez les gros résidus d'aliments avant de mettre la vaisselle dans la lave 10
• N'utilisez le programme de trempage que si nécessaire. • Installez les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas. • Il est conseillé de ne pas surcharger le lave-vaisselle et de ne pas y installer de la vaisselle de nature différente de celle indiquée. Ne pas laver en lave-vaisselle : • Cendres de cigarettes, restes de bougie, cirage, substances chimiques, matériaux à base d'alliages ferreux. • Fourchettes, cuillères et couteaux à manche de bois, de corne ou d'ivoire ou incrusté de nacre ; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques. • Objets de plastique ne résistant pas à la chaleur, récipients de cuivre ou étamés. • Objets d'aluminium et d'argent (ils peuvent se décolorer ou se ternir). • Certains verres fragiles, les porcelaines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découper, les articles fabriqués avec de la fibre synthétique. • Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lave-vaisselle. Attention :Prenez soin d'acheter des articles lavables en lave-vaisselle à partir d'aujourd'hui. 11
Pour installer votre lave-vaisselle, prenez soin de choisir un endroit où vous pourrez facilement charger et décharger votre vaisselle. N'installez pas votre lave-vaisselle dans un lieu où la température ambiante peut descendre sous 0 °C. Avant de le positionner, sortez le lave-vaisselle de son emballage en respectant les avertissements apposés sur celui-ci. Positionnez le lave-vaisselle à proximité d'une arrivée et évacuation d'eau. Vous devez installer votre lave-vaisselle de manière à ne pas modifier les raccords une fois ceux-ci effectués. Ne saisissez pas le lave-vaisselle par la porte ou par le panneau de commande pour la déplacer. Prenez soin de laisser un espace autour du lave-vaisselle de manière à pouvoir le déplacer facilement d'avant en arrière pendant le nettoyage. Prenez soin de ne pas coincer les tuyaux d'arrivée d'eau et de vidange en positionnant le lave-vaisselle. En outre, prenez soin de ne pas coincer le câble électrique sous le lave-vaisselle. Réglez les pieds réglables du lave-vaisselle manière à ce qu'il soit à niveau et bien stable. Le bon positionnement du lavevaisselle est essentiel pour une bonne ouverture et fermeture de la porte. Si la porte de votre lave-vaisselle ne se ferme pas correctement, vérifiez que le lave-vaisselle est à niveau et stable sur le sol ; 12

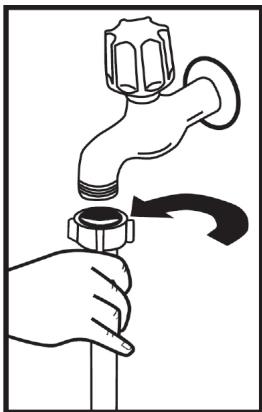

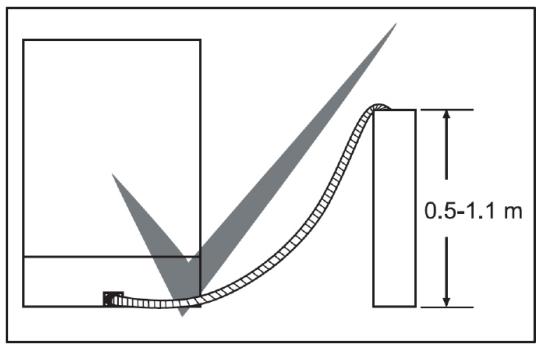

Raccordement d'eau Vérifiez que l'installation de plomberie intérieure convient à l'installation d'un lave-vaisselle. Nous vous recommandons en outre d'installer un filtre à l'entrée de votre domicile, de manière à éviter qu'une contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau d'eau ou dans l'installation de plomberie intérieure cause tout dommage au lave-vaisselle et à prévenir tous désagréments tels que le jaunissement de la vaisselle ou la formation de dépôts après le lavage. L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usagés. Tuyau d'arrivée d'eau N'utilisez jamais le tuyau d'arrivée d'eau de votre ancien lave-vaisselle Utilisez le tuyau neuf fourni avec votre lave-vaisselle. Avant de raccorder le tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre lavevaisselle, faites couler de l'eau dans celui-ci pendant un moment. Raccorder à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression au robinet doit être au minimum de 0,03 Mpa et au maximum de 1 Mpa. Si la pression d'eau est supérieure à 1 Mpa, installez un dispositif réducteur de pression entre le robinet et le tuyau. 13
NB :Certains modèles utilisent un système Aquastop. Si votre lavevaisselle est équipé de ce système, il y a du courant avec une tension dangereuse.Ne coupez jamais l'embout Aquastop et veillez à ce qu'il ne soit pas plié ou tordu. Tuyau de vidange On peut raccorder le tuyau de vidange, soit directement à une vidange fixe, soit au raccord spécial sous l'évier. Au moyen d'un tuyau coudé spécial (si disponible), on peut vidanger la lavevaisselle directement dans l'évier en accrochant le tuyau coudé au bord de l'évier. Ce raccordement doit se trouver à au moins 50 cm et au plus 110 cm du niveau du sol.

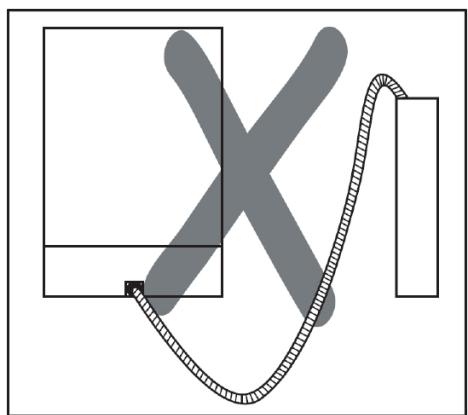

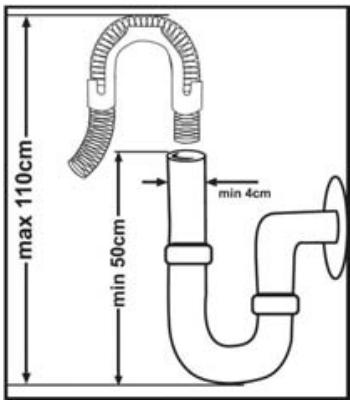

4 m est utilisé, les ustensiles peuvent rester sales. Dans ce cas, notre société déclinera toute responsabilité.
220-240 V. Le lave-vaisselle doit être débranché pendant le positionnement. Utiliser en permanence la prise enduite fournie avec l'appareil. À basse tension, l'efficacité de votre lave-vaisselle est inférieure. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter un danger. Dans le cas contraire, des accidents peuvent se produire. Pour des raisons de sécurité, assurez-vous de toujours débrancher la prise à la fin du programme. Afin d'éviter une électrocution, éviter de débrancher l'appareil lorsque vos mains sont mouillées Débranchez toujours votre lave-vaisselle par la prise. Ne jamais tirer le câble électrique lui-même.

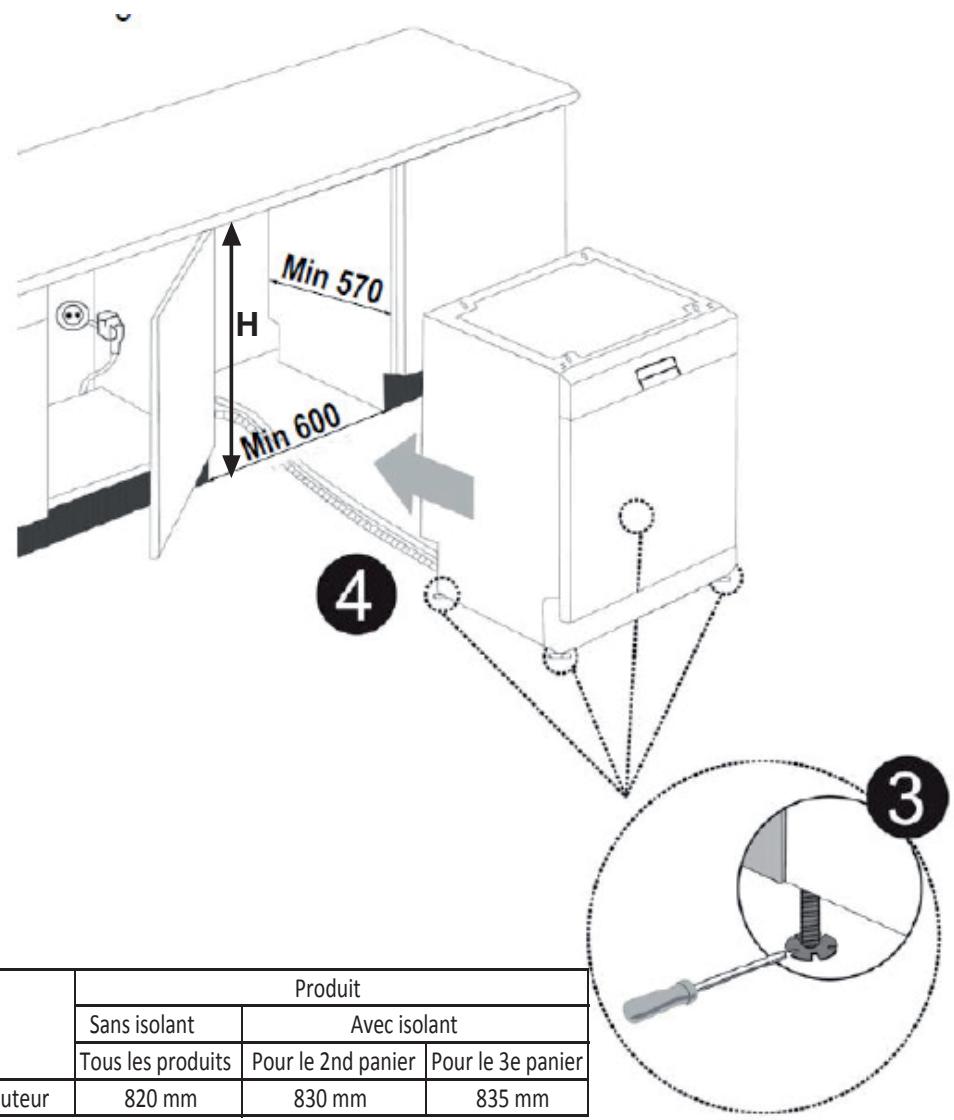

Pour retirer le plan de travail du lave-vaisselle, déposez les vis qui maintiennent le plan de travail situées à l'arrière du lave-vaisselle. Poussez ensuite le panneau 1 cm de l'avant vers l'arrière et soulevez-le. Réglez les pieds du lave-vaisselle en fonction de la pente du 17
écraser les tuyaux.
Tous les produits Pour le 2nd panier Pour le 3e panier 830 mm 820 mm 835 mm Importance de la quantité de calcaire dans l’eau Pour un bon résultat, le lave-vaisselle doit fonctionner avec de l’eau adoucie, moins calcaire. A défaut, des résidus de calcaire blancs se déposeront sur la vaisselle et à l’intérieur de la machine, ce qui affectera négativement la performance de lavage et de rinçage de la machine et le brillant de la vaisselle. Quand l’eau traverse l’adoucisseur, elle est débarrassée des ions responsables de sa dureté et atteint le degré de douceur désiré pour obtenir le meilleur résultat de lavage. Selon le degré de dureté de l’eau, ces ions s’accumulent rapidement à l’intérieur de l’adoucisseur. Il faut donc régénérer le système adoucisseur avec du sel pour lave-vaisselle de manière à ce qu’il fonctionne aussi bien au cours du lavage suivant. Chargement du sel dans le réservoir de l’adoucisseur d’eau Utilisez du sel spécifique pour adoucisseur de lave-vaisselle. Pour mettre le sel dans le réservoir de l’adoucisseur, enlevez d’abord le panier inférieur, puis dévissez le bouchon en le tournant dans le sens inverse des aiguilles d’une montre.1 et 2 ; A la première utilisation du lave vaisselle, remplissez le réservoir avec 1 kg de sel et compléter avec de l’eau 3 jusqu’au niveau haut du réservoir. Si l’entonnoir 4 est livré avec le lave vaisselle, il facilitera le SEL remplissage du sel. Nettoyer le filetage et revissez le bouchon. Enlevez impérativement le sel ayant pu tomber à coté du réservoir, sur le fond inox. Si vous ne faites pas de lavage immédiatement après avoir mis du sel, mettez en marche un programme court de lavage avec une machine vide afin d’éviter d’endommager l’intérieur du lave vaisselle (corrosion) en raison du débordement de sel dans l’appareil lors du remplissage du réservoir. Ainsi, le surplus de sel sera immédiatement enlevé au moment de l’opération de lavage. •
Pour cette raison, mettez le sel dans le réservoir avant de commencer à utiliser votre appareil (comme indiqué ci-dessus) Si vous mettez du sel en tablette dans le réservoir, ne le remplissez pas entièrement. Nous vous recommandons d’utiliser du sel en grains ou en poudre. Ne mettez jamais du sel de table dans votre lave vaisselle. Dans le cas contraire, la fonction de l’adoucisseur peut diminuer au fil du temps.
à nouveau le réservoir de sel. 19
L’efficacité de lavage de votre machine dépend du degré de dureté de l’eau du robinet. C’est pourquoi votre machine est équipée d’un système qui abaisse le degré de dureté de l’eau du réseau. L’efficacité de lavage sera meilleure si le système est correctement réglé. Pour établir le bon réglage, utilisez la languette de contrôle fournie avec votre machine pour connaître le degré de dureté de l’eau du réseau. Ouvrez la bandelet te de contrôle
1 sec. Niveau de dureté de l’eau 1 2 Appuyez sur le bouton de confirmation pour enregistrer les réglages ; l'expression « Mémorisé» s'affiche à l'écran.
Pour quitter le menu, vous pouvez maintenir les boutons d'option et de temporisation enfoncés pendant 3 secondes comme vous l'avez fait lorsque vous accédiez au menu ou vous pouvez sélectionner la septième ligne du menu ( 7. Menu Quitter ) à l'aide du bouton de confirmation.

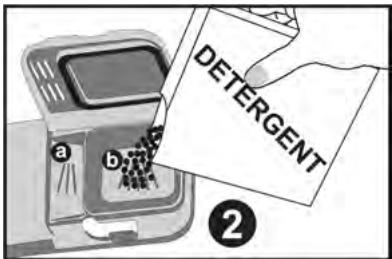

Placez le détergent dans le compartiment avant de démarrer la machine. Conservez les détergents dans des endroits frais et secs, hors de portée des enfants. Mettez les quantités nécessaires afin de préserver l’environnement. Ne pas remplir le compartiment à détergent plus que nécessaire, faute de quoi vos verres pourraient se rayer et le détergent pourrait mal se dissoudre. Pour de plus amples informations sur le détergent que vous utilisez, adressez-vous directement au fabricant du détergent. Remplissage du compartiment à détergent Pousser le loquet pour ouvrir le compartiment à détergent comme indiqué sur l’illustration. On peut mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac à détergent. Le bac à détergent peut contenir jusqu’à 40 cm3 de détergent. Ouvrir l’emballage de détergent pour lave-vaisselle et verser dans le grand compartiment prélavage b 25 cm3 de détergent si votre vaisselle est très sale ou 15 cm3 si elle peu sale. 2 Si votre vaisselle est restée sèche pendant très longtemps, si elle contient des résidus d’aliments secs et si vous avez surchargé le lave-vaisselle, versez a 5 cm3 de détergent dans le compartiment de prélavage et démarrez votre machine. Selon le degré de saleté de votre vaisselle et la dureté de l’eau dans votre région vous devrez moduler la quantité de détergent dans votre machine. Détergents combinés Les fabricants de détergent proposent également des détergents combinés dénommés 2 en 1, 3 en 1, 5 en 1 ... Les détergents 2 en 1 contiennent du détergent + du sel ou du produit de rinçage. En utilisant les détergents 2 en 1, il faut tenir compte des fonctions de la tablette. Les autres détergents en tablettes comportent du détergent + du produit de rinçage + du sel + diverses autres fonctions. De manière générale, les détergents combinés donnent des résultants suffisants dans certaines conditions d’utilisation uniquement. Ces détergents contiennent du produit de rinçage et/ ou du sel dans des quantités prédéfinies. En utilisant ce type de produits : • Toujours veiller à vérifier les caractéristiques du produit que vous allez utiliser et s’il s’agit d’un produit combiné. • Vérifiez que le détergent utilisé convient à la dureté de l’eau du réseau auquel la machine est raccordée. • Suivez les instructions figurant sur l’emballage de ces produits. • Si ces détergents se présentent en tablettes, ne les placez jamais dans la cuve du lavevaisselle ou dans le panier à couverts. Placez toujours les tablettes dans le compartiment du distributeur de détergent.
Usage conseillé : Pour de meilleurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rinçage dans votre machine et réglez la dureté de l'eau et le doseur de produit de rinçage à la position la plus basse. •
Attention : Si en utilisant ce type de détergent vous rencontrez un problème quelconque que vous n’avez pas rencontré auparavant, contactez directement le fabricant du détergent. Quand vous arrêtez d’utiliser des détergents combinés • Remplissez les compartiments à sel et à produit de rinçage. • Réglez la dureté de l’eau à la position la plus élevée et faites un lavage à vide. • Réglez la dureté de l’eau. • Procédez au réglage voulu du doseur de produit de rinçage. Remplissage du compartiment à produit de rinçage et réglage du doseur On utilise du produit de rinçage pour empêcher le dépôt de gouttes d’eau blanchâtres, de traces de calcaire et d’une pellicule blanche et pour un meilleur rinçage. Contrairement à une opinion répandue, l ne sert pas uniquement à obtenir une vaisselle plus brillante mais également une vaisselle plus sèche. C’est pourquoi il faut veiller à maintenir une quantité suffisante de produit de rinçage dans le compartiment et à n’utiliser que des produits spécialement conçus pour lavevaisselle. Pour verser le produit de rinçage, dévissez le bouchon du compartiment.1 Remplissez le compartiment jusqu’à ce que l’indicateur de niveau de produit de rinçage noircisse. Revissez le couvercle de manière à ce que les picots correspondent. Vous pouvez vérifier si vous devez ajouter ou non du produit de rinçage dans votre machine au moyen de l’indicateur de niveau de produit de rinçage situé sur le distributeur de détergent. Si l’indicateur est noir b le compartiment contient suffisamment de produit de rinçage, tandis que si l’indicateur est clair a vous devez ajouter du produit de rinçage. On peut régler le doseur de produit de rinçage de 1 à 6. Le doseur est réglé à la position 3 en usine. Vous devez utiliser un réglage plus élevé si des taches d’eau se forment sur votre vaisselle après un lavage et un réglage plus faible s’il reste une tache bleue quand vous l’essuyez avec la main.3 23

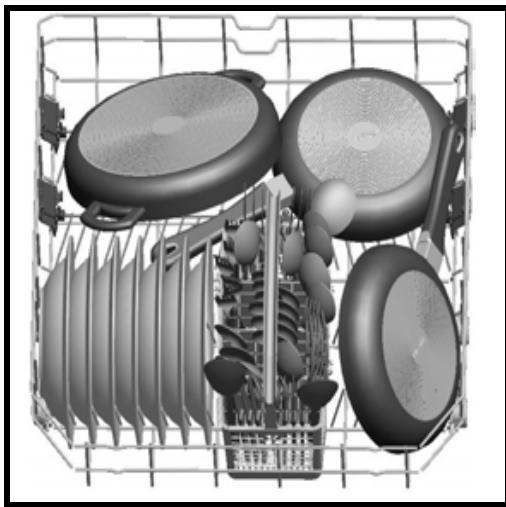

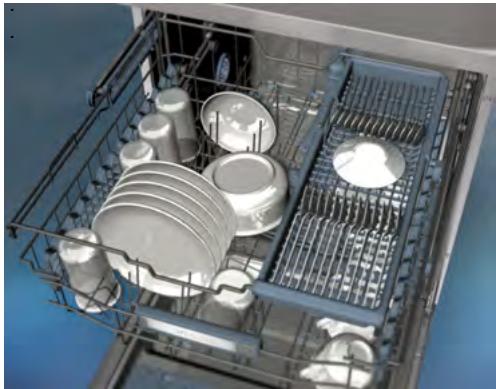

Votre machine contient deux paniers de chargement. Vous pouvez utiliser le panier inférieur pour installer les ustensiles ronds et profonds tels que les pots à poignées longues, les couvercles, les assiettes, les casseroles, les couverts. Le panier supérieur est destiné au chargement des soucoupes, des assiettes à dessert, des bols, des tasses et des verres. Inclinez les verres à pied contre le bord du panier, les grilles mobiles, ou le grillage de maintien des verres et non pas contre les autres ustensiles. Ne pas incliner les verres hauts les uns contre les autres ; il ne seront pas stables et pourront être endommagés. Il est préférable d’installer les objets fins et étroits dans les parties médianes des paniers. Vous pouvez placer les cuillères parmi les autres couverts pour les empêcher de se coller les unes aux autres. Pour un meilleur résultat, nous vous conseillons d’utiliser la grille à couverts. Pour éviter toutes blessures éventuelles, placez toujours les objets pointus et à long manche tels que les fourchettes de service, couteaux à pain, etc. la pointe en bas ou horizontalement dans les paniers. Attention : Placez vos couverts dans la machine de manière à ce qu’ils n’empêchent pas la rotation des bras de lavage inférieur et supérieur. Panier supérieur Support réglable en hauteur Ces supports sont conçus pour améliorer la capacité du panier supérieur. Vous pouvez mettre vos verres et tasses dans les supports. Vous pouvez ajuster la hauteur de ces supports. Grâce à cette fonction, vous pouvez mettre différentes tailles de verres sous ces supports. Grâce aux plastiques réglables en hauteur montés sur le panier, vous pouvez utiliser vos supports dans 2 hauteurs différentes. De plus, vous pouvez mettre de longues fourchettes, couteaux, et cuillères sur ces supports de manière latérale de sorte qu’ils ne bloquent pas le tour de l’hélice.

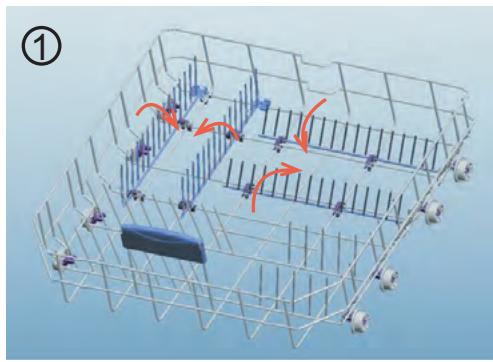

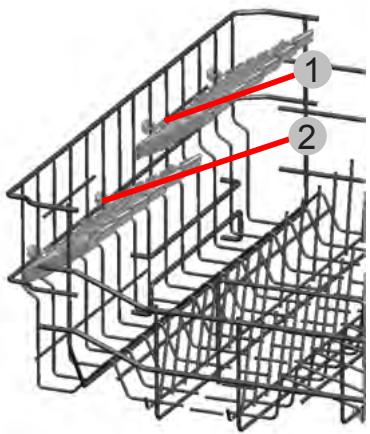

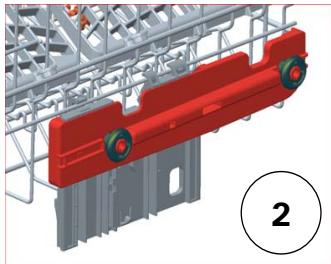

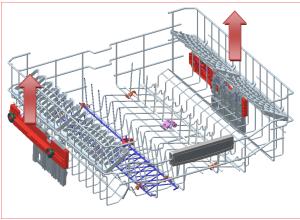

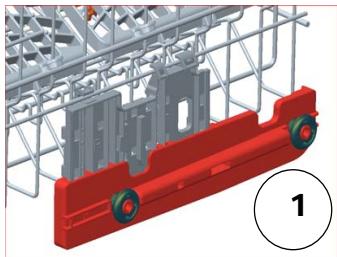

Dans le mécanisme de réglage du panier chargé, assurezvous que les deux côtés se trouvent au même niveau.
. . à 65°C 65° C Yıkama

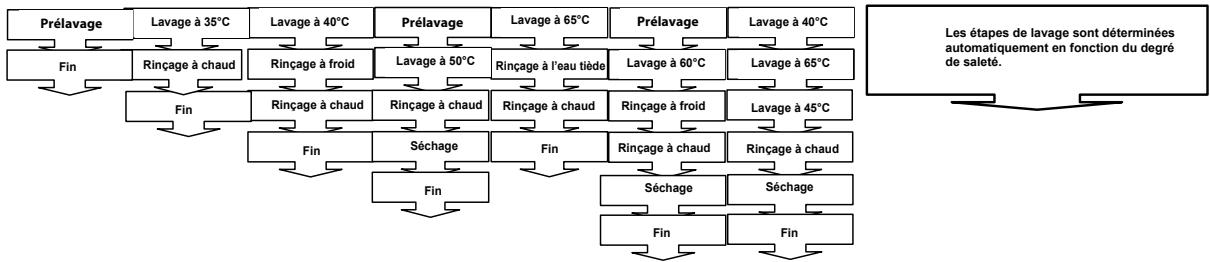

Éléments du programme
Sélection du programme et démarrage de la machine

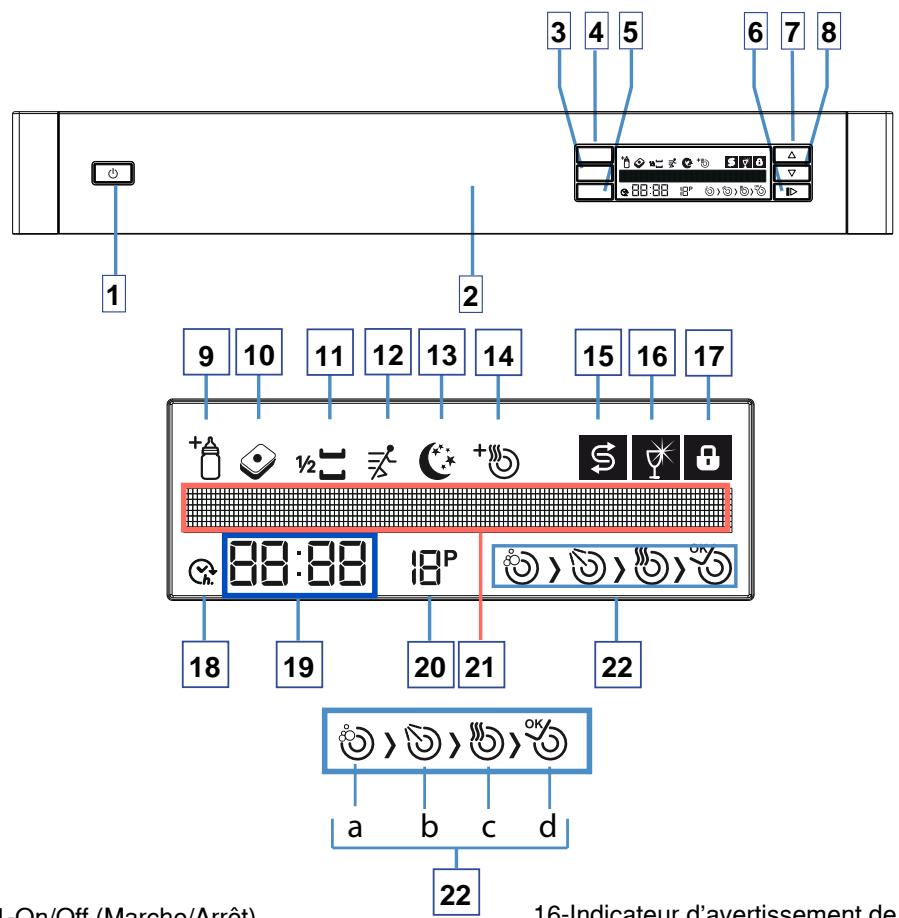

11-Indicateur de Demi-charge 12-Indicateur Extra rapide 13-Indicateur Extra silencieux 14-Indicateur Extra sec 15-Indicateur d’avertissement de niveau de sel 19-Indicateur de Temps restant / Temps de temporisation 20-Indicateur de numéro de programme 21-Ligne d'information de l'écran 22-Indicateurs de progression du cycle de lavage a-Symbole du cycle de lavage b-Symbole du cycle de rinçage c-Symbole du cycle de séchage d-Symbole de fin de cycle

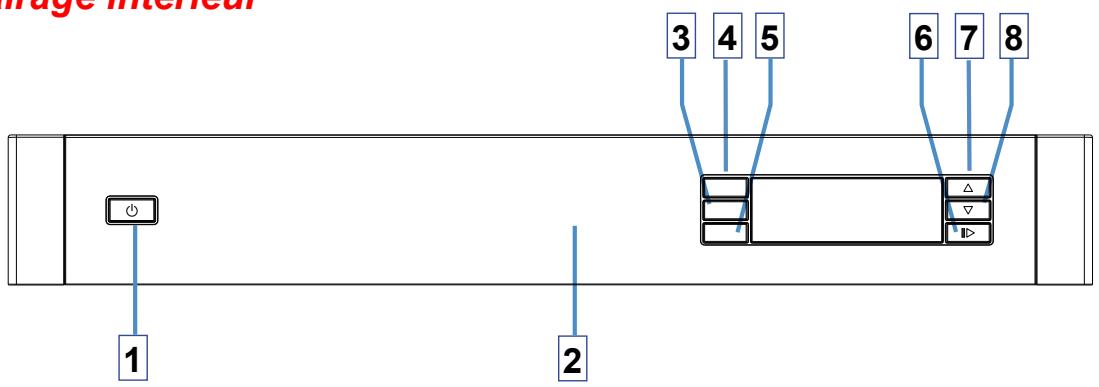

1 Servez-vous de la poignée de porte pour fermer/ouvrir la porte du lave-vaisselle. 3 Bouton de confirmation Permet de confirmer (sauvegarder) vos fonctions et réglages supplémentaires. 4 Bouton d'option Vous permet d'utiliser les fonctions contenues dans le menu des fonctions supplémentaires. ( 9-10-11-12-13-14 ) Bouton de temporisation ( Retard de début ) 5 Retarde le temps de démarrage du programme que vous avez sélectionné (1 à 24 heures). Vous pouvez visualiser la durée de temporisation dans l'Indicateur de temps restant / Temps de temporisation (19).Lorsque le bouton de temporisation est enfoncé, l'Indicateur de temporisation (18) s'affiche à l'écran.
Bouton Marche/Pause Lorsque vous appuyez sur le bouton Start/Standby (Marche/Veille), le programme sélectionné démarre et le symbole du lavage (a) s'affiche à l'écran.Vous pouvez suivre les étapes du lavage sur l'écran. ( 22 - a,b,c,d ) Temporisation et Réglages. Fonctions supplémentaires
Si la vaisselle est disposée dans les deux paniers, sélectionnez la fonction de demi-charge et sélectionnez la position dans laquelle les deux images sont en surbrillance. Si la vaisselle est contenue dans le panier supérieur uniquement, sélectionnez la position dans laquelle l'image supérieure est illuminée. Dans ce cas, la vaisselle doit être effectuée uniquement dans le panier supérieur de votre lave-vaisselle. Si la vaisselle est contenue dans le panier inférieur uniquement, sélectionnez l a position dans laquelle l'image inférieure est illuminée. Dans ce cas, la vaisselle doit être effectuée uniquement dans le panier inférieur de votre lave-vaisselle. Lorsque vous utilisez cette fonctionnalité, assurez-vous que le panier supérieur ne contient pas de plats.

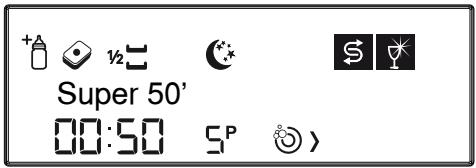

1- Appuyez sur le bouton Marche/Arrêt (Power On/Off). 2- Vous pouvez sélectionner le programme de lavage en utilisant les boutons haut /bas (7,8). Remarque : Sélectionnez le programme de lavage approprié pour votre vaisselle en vous référant à la page des éléments du programme dans le guide d'utilisation. Remarque : Vous pouvez contrôler la durée du programme sur l'indicateur de temps. ( 19 ) 3- Si nécessaire, vous pouvez sélectionner des fonctions supplémentaires en utilisant le bouton d'option (4) et appuyer sur le touche OK pour confirmer ; (Mémorisé apparaîtra et à côté de la fonction sera écrit ON à la place de OFF) 9-10-11-12-13-14 ) 4- Vous pouvez démarrer le programme en appuyant sur le bouton Start/Standby (Marche/Veille). « Programme activé » apparaîtra sur l'écran et le programme sélectionné démarrera.

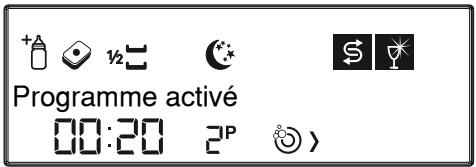

(Marche/Veille). Lorsque vous appuyez sur le bouton Start/Standby (Marche/Veille), « Programme activé » s'affiche sur l'écran. 34
Vous pouvez suivre la progression à l'aide des symboles de contrôle du programme disponibles sur l'écran. ( 22 - a,b,c,d)
Lorsque le programme que vous avez sélectionné démarre, vous pouvez visualiser l'estimation du temps restant dans l'indicateur de temps.
Voyant de fin de programme, vous pouvez ouvrir légèrement la porte et la laisser entrouverte afin d'accélérer le processus de séchage. REMARQUE:Si la porte de la machine est ouverte ou si une coupure de courant se produit pendante lavage, la machine continuera le processus au niveau où elle l'a arrêté après la fermeture de la porte ou le rétablissement du courant électrique.
REMARQUE : Votre machine réalise un processus d'adoucissement d'eau en conformité avec la dureté de l'eau du réseau. Par conséquent, pour certains lavages, le temps restant lorsqu'on s'approche de la fin du programme pourrait différer de la valeur indiquée au début. La durée totale du programme dépend également de la température ambiante, de la température de l'eau du réseau et la quantité de vaisselle.
Vous pouvez modifier le programme en fonction de vos préférences en ajoutant des fonctions supplémentaires au programme de lavage. Les programmes de lavage ont été conçus de manière à offrir les meilleurs résultats de nettoyage en fonction du type et du degré de salissure et des propriétés des matériaux e lavage. Les fonctions supplémentaires ont été développées afin de générer des économies en temps, en eau et en électricité : vous pouvez donc laver votre vaisselle en toute facilité. Par exemple, si vous pensez que votre vaisselle est peu sale, vous pouvez sélectionner la fonction Rapide (12) et rendre votre processus de lavage plus économique en termes de temps et d'eau. Si vous envisagez d'utiliser un détergent multiusage, vous devez activer la fonction Détergent tablette (10) pour de meilleurs résultats. Si vous vivez dans une zone où l'utilisation de l'électricité est moins coûteuse la nuit, vous pouvez sélectionner la fonction silence (13) et lavez votre vaisselle de manière plus économique et en toute tranquillité ; cette fonction a également été mise au point pour accentuer la précision du processus de lavage. Les fonctions supplémentaires ne conviennent pas à tous les programmes ; vous trouverez ci-dessous les fonctions appropriées pour chacun des programmes. Pour les programmes non adaptés pour les fonctions, vous constaterez que l'indicateur de fonction n'est pas allumé. FONCTIONS PROGRAMMES Retar dateur
2- Accédez au menu des fonctions additionnelles (4) en appuyant sur le bouton d'option. Après avoir sélectionné la fonction supplémentaire en utilisant les boutons haut/bas (7,8), Validez les fonctions supplémentaires (9-10-11-12-13-14) en appuyant sur le bouton de confirmation. 3- Vous pouvez démarrer le programme en appuyant sur le bouton Start/Standby (Marche/Veille). « Programme started » (Programme démarré) s'affiche sur l'écran. Certaines fonctions ne peuvent pas être sélectionnées au même moment ; reportez-vous au schéma ci-dessous. Options
1- Interrompez le programme en appuyant sur le bouton Start/Standby (6) (Marche/Veille). « Programme Stopped » (Programme arrêté) s'affiche sur l'écran. 2- Sélectionnez le programme souhaité en appuyant sur les boutons de sélection (7,8). 3- Vous pouvez démarrer le programme en appuyant une fois de plus sur le bouton Start/Standby (Marche/Veille). « Programme started » (Programme démarré) s'affiche sur l'écran. Remarque : Le nouveau programme commence au niveau où le programme précédent a été arrêté. Remarque : Si vous souhaitez que le nouveau programme commence normalement, vous devez tout d'abord annuler le-programme précédent et ensuite en sélectionner un nouveau. Annulation du programme 1- Maintenez le bouton Start/Standby (Marche/Veille) (6) enfoncé pendant 3 secondes pour annuler un programme. 2- L'écran affiche un message « Annulation programme .X » pour vous permettre de savoir pendant combien de secondes vous devez appuyer sur le bouton. 1 minute après cette action, "Programme annulé" s"affiche sur l'écran. 3- Après cet avertissement, vous pouvez sélectionner une fonction ou un réglage de temps supplémentaire. Remarque : Suivant l'étape à laquelle le programme a été annulé, il peut y avoir des restes de détergent dans la machine ou sur la vaisselle.

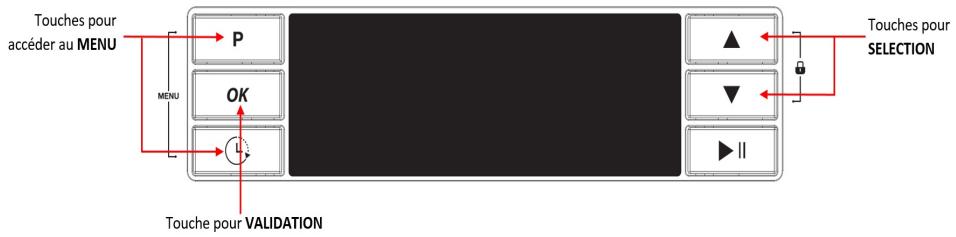

Pour accéder aux réglages du menu, maintenez simultanément les boutons d'option et de temporisation enfoncés pendant 3 secondes. L'écran affiche un message « Continue à appuyer ... X » pour vous permettre de savoir pendant combien de secondes vous avez appuyé sur le bouton. Lorsque ce nombre est égal à zéro, les réglages du Menu s'affichent à l'écran. Vous pouvez parcourir ce menu en vous servant des boutons de sélection. Pour quitter le menu, vous pouvez maintenir les boutons d'option et de temporisation enfoncés pendant 3 secondes comme vous l'avez fait lorsque vous accédiez au menu ou vous pouvez sélectionner la septième ligne du menu à l'aide du bouton de confirmation.
2. Dureté de l'eau: 3. Volume 2- Réglage de la dureté de l'eau Vous pouvez trouver ce réglage dans la section réservée à l'explication du réglage de l'adoucissement de l'eau. 3- Niveau de bruit ( Volume ) Vous pouvez régler le niveau des alarmes sonores de votre machine ici. Après avoir accédé au menu, sélectionnez l'option « 3 - Volume » en utilisant les boutons de sélection. « 3 - Volume :X » (X:L1,L2,L3 ) s'affiche. L1 est le niveau de bruit le plus bas pendant que L3 est le niveau de bruit le plus élevé. Après avoir appuyé sur le bouton de confirmation et activé l'option « :X », sélectionnez le niveau de bruit souhaité et enregistrez la sélection en appuyant une fois de plus sur le bouton de confirmation.
Vous pouvez régler le niveau de luminosité de l'écran de votre machine ici Après avoir accédé au menu, sélectionnez l'option « 4- Luminosité: » en utilisant les boutons de sélection. « Luminosité: :X » (X:L1,L2,L3 ) s'affiche. L1 est le niveau de luminosité le plus bas pendant que L3 est le niveau de luminosité le plus élevé. Après avoir appuyé sur le bouton de confirmation et activé l'option « X », sélectionnez le niveau de luminosité souhaité et enregistrez la sélection en appuyant une fois de plus sur le bouton de confirmation. 5- Mode Eco Ce mode permet d'économiser de l'énergie en réduisant le niveau de luminosité de l'écran après 30 secondes de non-fonctionnement. Après avoir accédé au menu, sélectionnez l'option « 5 - Mode Eco » en utilisant les boutons de sélection. Le message « Mode Eco:X » (X:Non/Oui ) s'affiche. Après avoir appuyé sur le bouton de confirmation, activez « X » ; vous pouvez utiliser votre machine en Mode Eco ou le désactiver. 6- Paramètres d'usine Afin de supprimer tous les paramètres que vous avez configurés et restaurer les paramètres d'usine, sélectionnez l'option « 6 - Paramètres d'usine » à l'aide des boutons de sélection. Le message « Paramètres d'usine:X » (X:oui ou non) s'affiche. Après avoir appuyé sur le bouton de confirmation, activez l'option « X » ; vous pouvez enregistrer votre sélection en cliquant sur « Oui » ou « Non » et en appuyant une fois de plus sur le bouton de confirmation. Lorsque vous restaurez les paramètres d'usine, la machine retourne aux paramètres suivants. 1. Langue 2. Dureté de l'eau 3. Volume 4. Luminosité Cet écran vous informe du nombre de secondes pendant lequel vous devez maintenir les boutons enfoncés à travers le message « Continue à appuyer X ». Lorsque cette période de temps est passée, le verrouillage parental est activé,«Verr. enfant Activé » s'affiche et l'indicateur (17) s'illumine. Lorsque leverrouillage parental est activé, tous les boutons doivent être désactivés.
2- Heure « 00:00 » s'affiche sur la ligne d'information de l'écran (19) et le symbole de temporisation (18) commence à clignoter. 3- Vous pouvez régler la durée de temporisation à la valeur souhaitée à l'aide des boutons de sélection (7,8). Le bouton « » (7) augmente la durée d'une heure pendant que le bouton « V » (8) diminue la durée d'une heure. En appuyant sur le bouton Start/Standby (Marche/Veille), vous pouvez démarrer le compte à rebours jusqu'à l'heure de temporisation. Le symbole de temporisation (18) sera continuellement illuminé pendant cette période. Les indicateurs de Temps restant / Temps de temporisation (19) affichent le temps de temporisation. À la fin du compte à rebours, le programme sélectionné démarre. L'écran de l'indicateur indique alors le temps restant jusqu'à la fin du programme sélectionné.
Interrompez la machine en appuyant sur le bouton Start/Standby (Marche/Veille) ; le compte à rebours s'arrête et le symbole de temporisation commence à clignoter. Si vous appuyez sur les boutons sans interrompre la machine, vous recevrez des messages d'avertissement tels que « Retardateur actif » ou «Non valide ! ». Après l'interruption du mode sommeil, vous pouvez sélectionner les programmes et ajouter des fonctions au programme, comme les sujets pertinents l'indiquent. Lorsque vous appuyez une fois de plus sur le bouton Start/Standby (Marche/Veille), cela démarre le compte à rebours jusqu'à l'heure de temporisation. 40
Si vous souhaitez modifier le temps de temporisation, arrêtez le compte à rebours en appuyant sur le bouton Marche/Veille. Appuyez sur le bouton de temporisation pour accéder au menu de temporisation ; réglez le nouveau Temps de temporisation en appuyant sur les boutons de sélection. Démarrez le compte à rebours en appuyant sur le bouton Start/Standby (Marche/Veille). Si vous souhaitez annuler le réglage de la temporisation, maintenez le bouton Start/Standby (Marche/Veille) enfoncé pendant 3 secondes. L'écran vous informe du nombre de secondes pendant lequel vous devez maintenir le bouton enfoncé à le message « Annulation programme X ». Cette procédure permet d'annuler le compte à rebours. Messages d'avertissement : Votre machine réagit pendant son fonctionnement ;
2- Assurez-vous que la prise d'eau est ouverte 3- Si les deux situations sont vérifiées, faites appel à un technicien qualifié.
* Dans le sous-menu « 5. Mode Éco », sélectionnez « Mode Éco » : Sélectionnez « NON », puis appuyez sur le bouton de confirmation '6' pour confirmer la sélection. Le « Mode Normal » est alors sélectionné pour l’option d’éclairage intérieur. * Une fois le « Mode Normal » sélectionné, l'éclairage intérieur reste ACTIF tant que la machine est allumée et la porte ouverte. Comment passer du « MODE NORMAL » au « MODE ÉCO » dans la fonction d'éclairage intérieur : * Allumez d’abord la machine via le bouton principal (si elle est en position Arrêt). * Appuyez simultanément les boutons Option (4) et Reporter (5) pendant 3 secondes pour afficher le « Menu de réglages ». * Sélectionnez le sous-menu « 5. Mode Éco » en vous servant des boutons « haut » et « bas », puis appuyez sur le bouton de confirmation '6' pour accéder à ce sous-menu. * Dans le sous-menu « 5. Mode Éco », sélectionnez « Mode Éco » : Sélectionnez « OUI », puis appuyez sur le bouton de confirmation '6' pour confirmer la sélection. Le « Mode Éco » est alors sélectionné pour l’option d’éclairage intérieur. * Une fois le « Mode Éco » sélectionné, l'éclairage intérieur reste ACTIF pendant 4min après l’ouverture de la porte de la machine, puis se désactive. Si vous appuyez sur les boutons, alors vous redémarrerez le Mode Éco (l'éclairage intérieur va s’ACTIVER pendant 4 min puis, se DÉSACTIVER) N.B : Les paramètres d'usine de l'éclairage intérieur sont réglés sur « MODE ÉCO : OUI».
De la graisse et du calcaire peuvent s’accumuler dans la cuve. Dans ce cas : -Remplissez le compartiment à détergent sans mettre de vaisselle dans la machine, sélectionnez un programme qui fonctionne à haute température et mettez la machine en route. Si cette procédure se révèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché. (Produits de nettoyage spécial lave-vaisselle). Nettoyage des joints de porte -Pour nettoyer tous résidus accumulés dans les joints de porte, essuyez les joints régulièrement avec un chiffon humide. Nettoyage de la machine Nettoyez les filtres après chaque lavage et les bras de lavage au moins une fois par semaine. Débranchez votre machine et fermez le robinet d’arrivée d’eau avant de commencer le nettoyage. N’utilisez pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide. Filtres Vérifiez si des résidus d’aliments se sont accumulés dans le filtre et le microfiltre. En cas de présence de tous résidus, retirez les filtres et nettoyez-les soigneusement à l’eau courante. a. Microfiltre extérieur b. Filtre à déchets intérieur c. Filtre tamis métal ou plastique Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens des aiguilles d’une montre et retirez-le en le soulevant.1

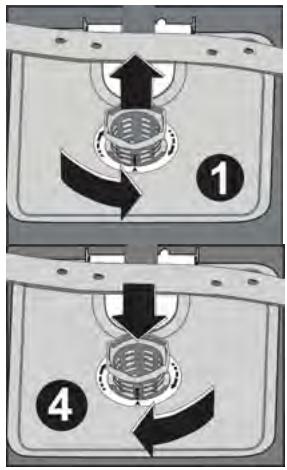

Séparez ensuite le filtre à déchets et le microfiltre.2 Rincez-le abondamment à l’eau courante. Réinstallez le filtre à déchet dans le microfiltre en faisant attention de bien faire correspondre les repères. Fixez le microfiltre sous le filtre métal ou plastique et tournez-le dans le sens de la flèche ; l’ensemble est verrouillé quand on peut voir la flèche sur le microfiltre. 4
• La propreté des filtres est essentielle au bon fonctionnement de la machine.
Vérifiez que les gicleurs des bras de lavage supérieur et inférieur ne sont pas bouchés. En cas d’obstruction, retirez les bras de lavage et nettoyez-les à l’eau courante. Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le bras de lavage supérieur, retirez l’écrou en le tournant vers la gauche. Veillez à parfaitement serrer l’écrou en réinstallant le bras de lavage supérieur.
Le filtre du tuyau d’arrivée d’eau empêche que votre machine soit endommagée par toute contamination (sable, argile, rouille, etc.) éventuellement transportée dans le réseau ou l’installation de plomberie intérieure et prévient tous désagréments tels que le jaunissement ou la formation de dépôts après le lavage. Vérifiez régulièrement les filtres et le tuyau d’arrivée d’eau et nettoyez-les si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtre du tuyau ainsi que le filtre du coté de l’entrée du lave vaisselle et nettoyez-les à l’eau courante. Réinstallez les filtres propres dans leurs logements et réinstallez le tuyau.
Vérifiez que la prise de courant est branchée. • Vérifiez les fusibles de votre installation. • Vérifiez que le robinet d’arrivée d’eau est ouvert. • Vérifiez que vous avez fermé la porte de la machine. • Vérifiez que vous avez éteint la machine en appuyant sur le bouton Marche/Arrêt. • Vérifiez que les filtres d’arrivée d’eau et les filtres de la machine ne sont pas bouchés. Les témoins lumineux Lavage et Fin clignotent sans interruption • L’alarme antidébordement est active. • Fermez le robinet et contactez le Service après vente. Les témoins lumineux de déroulement du cycle ne s’éteignent pas après une opération de lavage Appuyez sur la touche Marche Arrêt pour mettre l’appareil hors tension Il reste des résidus de détergent dans le compartiment à détergent : Vous avez introduit le détergent alors que le compartiment était humide. Bien vérifier que le compartiment est sec avant de mettre la lessive. Il reste de l’eau à l’intérieur de la machine à la fin du programme • Le tuyau de vidange est bouché ou plié. • Les filtres intérieurs sont bouchés. • Le programme n’est pas encore terminé. La machine s’arrête pendant une opération de lavage • Panne de courant. • Coupure d’arrivée d’eau. La vaisselle n’est pas installée correctement. • Le bras de lavage heurte la vaisselle. Il reste des résidus d’aliments sur la vaisselle • La vaisselle est mal installée dans la machine ; l’eau aspergée par les bras de lavage n’atteint pas les endroits mal lavés. • Le panier est trop chargé. • La vaisselle se touche. • Quantité de détergent insuffisante. • Programme sélectionné inadapté, température pas assez haute. La vaisselle ne sèche pas • Programme sans séchage sélectionné. • Réglage du doseur de produit de rinçage trop faible. • Vaisselle retirée trop rapidement de la machine. Présence de taches de rouille sur la vaisselle • Vaisselle en acier inoxydable de mauvaise qualité. • Teneur en sel de l’eau de lavage élevée. • Couvercle du compartiment à sel mal fermé. • Trop de sel introduit dans la machine au moment du remplissage. Du sel a débordé dans la cuve. • Mise à la terre défectueuse. Appelez le service après vente si le problème persiste après les contrôles ou en cas de tout dysfonctionnement non décrit ci-dessus.
1. • Laissez la porte légèrement entrouverte pour empêcher la formation d’odeurs désagréables. Maintenez l’intérieur de la machine propre.
• Retirez tous les récipients métalliques de la machine. N’ajoutez pas de détergent.
Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.
Durée du programme pour le cycle standard (min) Emission acoustique dans l'air dB(A) re 1pW
A+++ ** Consommation d'eau de 2520 litres par an sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. *** Classe d'efficacité de séchage A sur une échelle graduée de G (moins efficace) à A (plus efficace). **** Le programme "Eco 50°C" est le programme standard. Le programme standard correspond au cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette et sur la fiche. Ce programme convient au lavage d'une vaisselle normalement sale et constitue le programme le plus efficace en termes de consommation combinées d'énergie et d'eau.
Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses. Poids net : 62kg
