Intitulé	Description
Type de produit	Terminal HD
Caractéristiques techniques principales	Résolution HD, prise en charge des formats vidéo standards
Alimentation électrique	Adaptateur secteur inclus, 100-240V
Dimensions approximatives	25 cm x 15 cm x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des téléviseurs HD via HDMI
Fonctions principales	Lecture de vidéos, accès aux chaînes numériques, enregistrement
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente
Sécurité	Ne pas exposer à l'humidité, débrancher lors d'un orage
Informations générales	Vérifier la compatibilité avec votre téléviseur avant l'achat

FOIRE AUX QUESTIONS - S-6550HD TERMINAL HD SEDEA

Comment réinitialiser le SEDEA S-6550HD ?

Pour réinitialiser le SEDEA S-6550HD, appuyez sur le bouton 'Menu' de votre télécommande, allez dans 'Configuration', puis sélectionnez 'Réinitialiser' et confirmez votre choix.

Pourquoi mon terminal ne capte-t-il pas de chaînes ?

Vérifiez que l'antenne est correctement connectée et positionnée. Assurez-vous également que le câble HDMI ou AV est bien branché à votre téléviseur. Enfin, effectuez une recherche de chaînes dans le menu 'Installation'.

Comment mettre à jour le logiciel du SEDEA S-6550HD ?

Pour mettre à jour le logiciel, allez dans 'Menu', puis 'Configuration', et sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour procéder à la mise à jour.

Que faire si l'image est pixelisée ou saccadée ?

Vérifiez la qualité de votre signal. Si vous utilisez une antenne, essayez de la repositionner. Si le problème persiste, contactez votre fournisseur de services ou vérifiez si d'autres appareils rencontrent le même problème.

Comment configurer le son sur le SEDEA S-6550HD ?

Pour configurer le son, appuyez sur 'Menu', puis 'Paramètres audio'. Vous pouvez ajuster le volume, choisir le mode stéréo ou mono, et régler d'autres paramètres audio selon vos préférences.

Mon terminal ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de débrancher le terminal pendant quelques minutes avant de le rebrancher.

Comment changer la langue du menu ?

Allez dans 'Menu', sélectionnez 'Configuration', puis 'Langue'. Vous pourrez choisir la langue de votre choix dans la liste proposée.

Est-ce que je peux enregistrer des émissions avec le SEDEA S-6550HD ?

Oui, vous pouvez enregistrer des émissions si vous avez un disque dur externe ou une clé USB connectée au terminal. Allez dans 'Menu', puis 'Enregistrement' pour configurer cette option.

Comment résoudre les problèmes de connexion au Wi-Fi ?

Assurez-vous que le Wi-Fi est activé dans les paramètres du terminal. Vérifiez également que vous êtes à portée de votre routeur et que vous entrez le bon mot de passe. Redémarrez le routeur si nécessaire.

Comment contacter le service client pour des problèmes techniques ?

Vous pouvez contacter le service client de SEDEA via leur site web ou en appelant le numéro indiqué sur le manuel d'utilisation. Assurez-vous d'avoir votre numéro de modèle et une description du problème à portée de main.

MODE D'EMPLOI S-6550HD TERMINAL HD SEDEA

Consignes de sécurité 4

Contenu 6

Commandes et connecteurs 7

Installation parabole 8

Branchements 9

Télécommande 10

Recherche mono-satellite 12

Recherche multi-satellite 16

Utilisation quotidienne 21

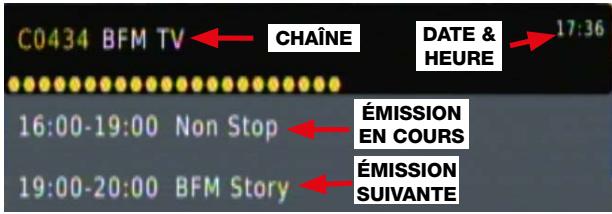

1) Barre d'info 21
2) Changement de chaîne 22
3) Réglage du volume 22

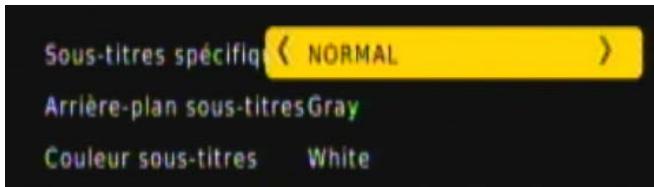

4) Activer les sous-titres 23
5) Accéder au télétexte 23
6) Accéder aux radios 23

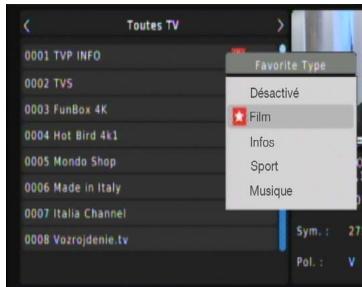

7) Listes de chaînes favorites 23
8) Choix porteuse audio 24

Enregistrement sur support USB 25

1) Insertion périphérique de stockage 25
2) Enregistrement instantané (manuel) 25

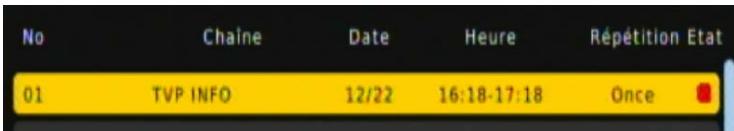

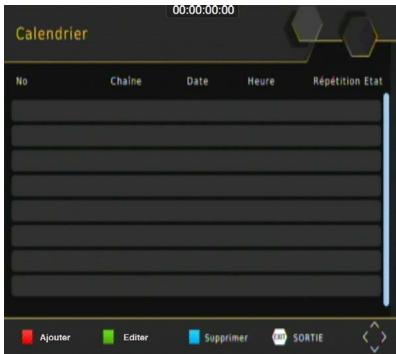

3) Enregistrement programmé (Timer) 28

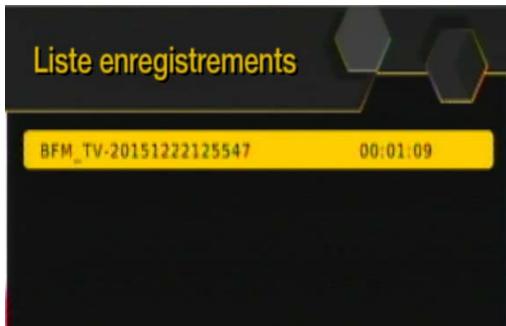

4) Gestion des enregistrements 30
5) Télécommande / Enregistrement / Lecture des émissions enregistrées. 31

TimeShift (direct différé) 32

1) Utilisation 32

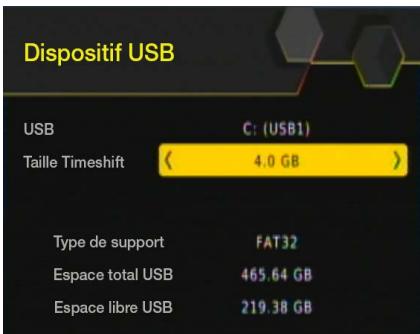

2) Réglage du Timeshift (direct différé) 33

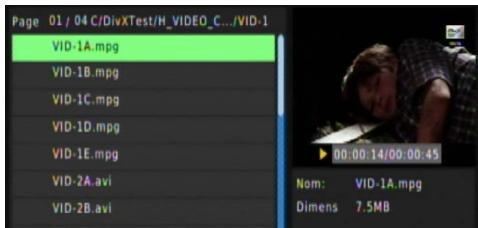

Lecteur multimédia : films 34

1) Aperçu et lecture de films 34
2) Répétition 35

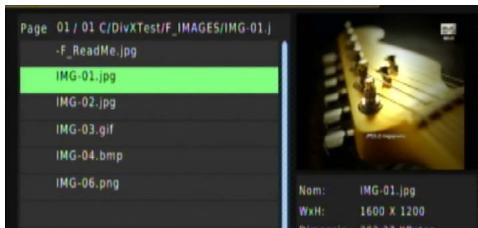

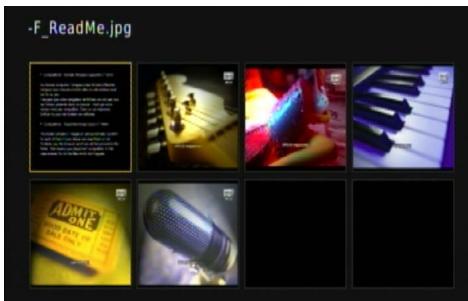

Lecteur multimédia : photos 36

1) Apercu et diaporama 36
2) Affichage 37

Lecteur multimédia : musiques 38

Menu : Chaînes 40

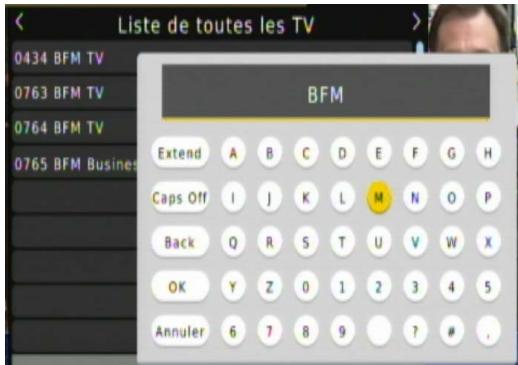

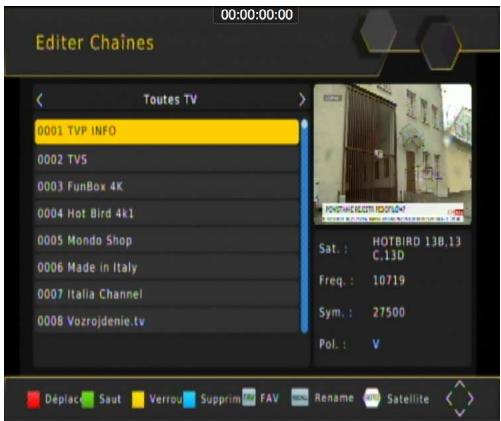

1) Editer chaînes 40
2) EPG (guide des programmes) 42

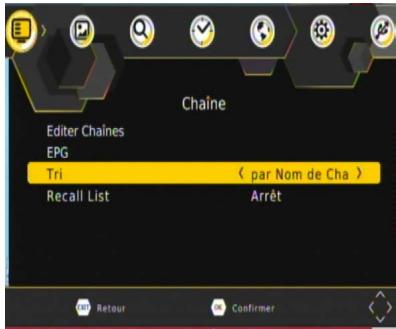

3) Tri 43

Sommaire

4) Liste de rappel 43

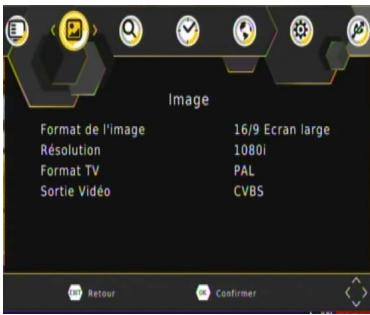

Menu : Image 44

1) Format de l'image 44
2) Résolution 44
3) Format TV 45
4) Sortie vidéo 45

Menu : Recherche chaînes 46

1) Réglages parabole 46

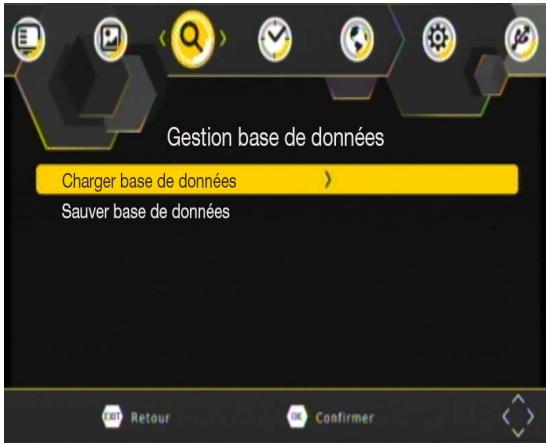

2) Gestion base de données (sauver/charger liste de chaînes) .50

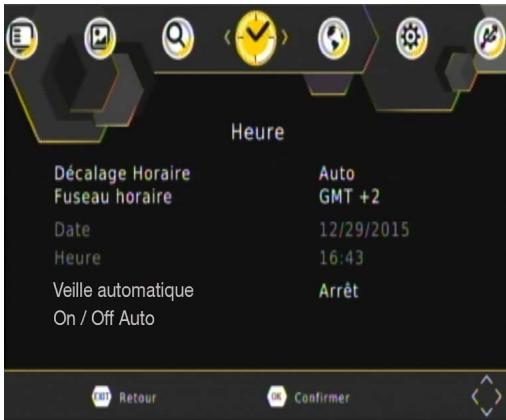

Menu : Heure 51

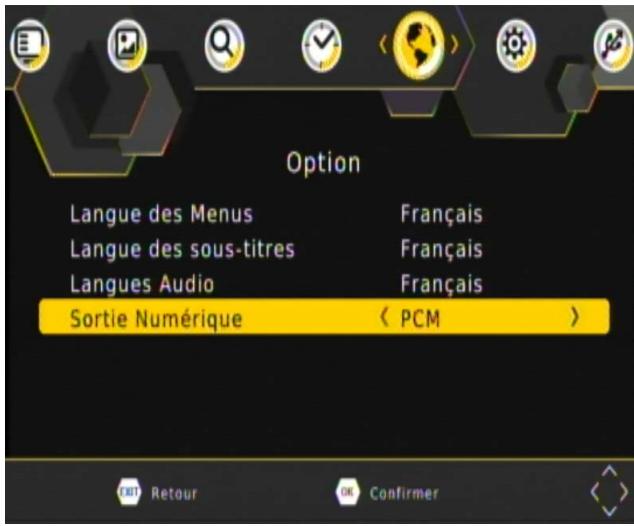

Menu : Options 52

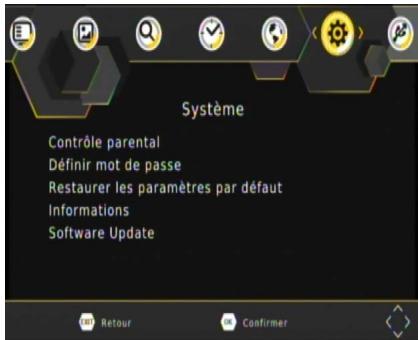

Menu : Système 53

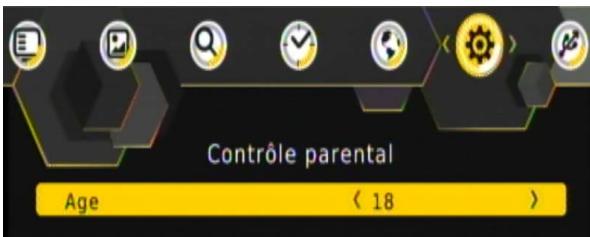

Contrôle parental....53
Config. d'usine (restaurer les paramètres par défaut) 54
Mise à jour du software 54

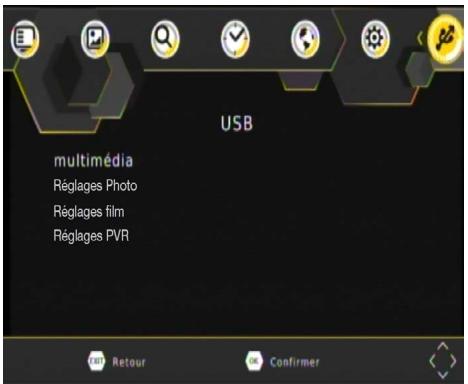

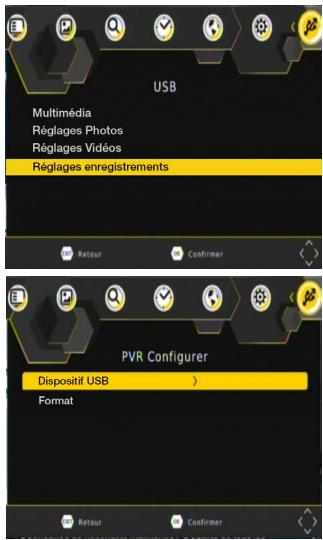

Menu : USB 55

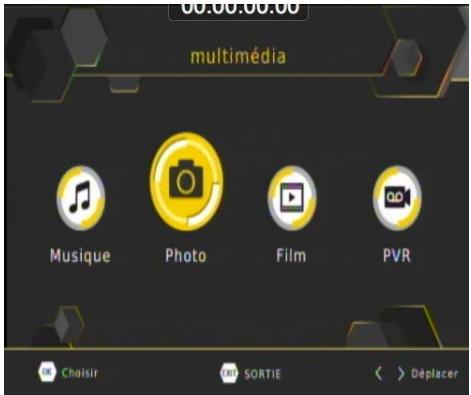

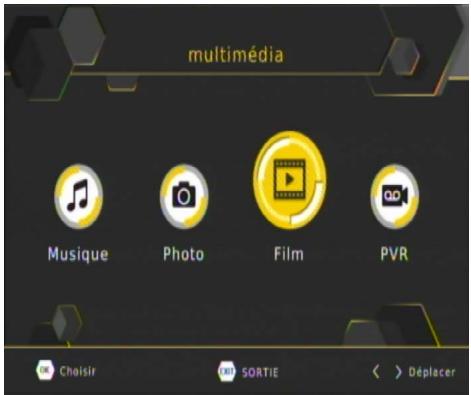

1) Multimédia 55
2) Réglage photo 56
3) Réglage film 56
4) Réglage PVR 57

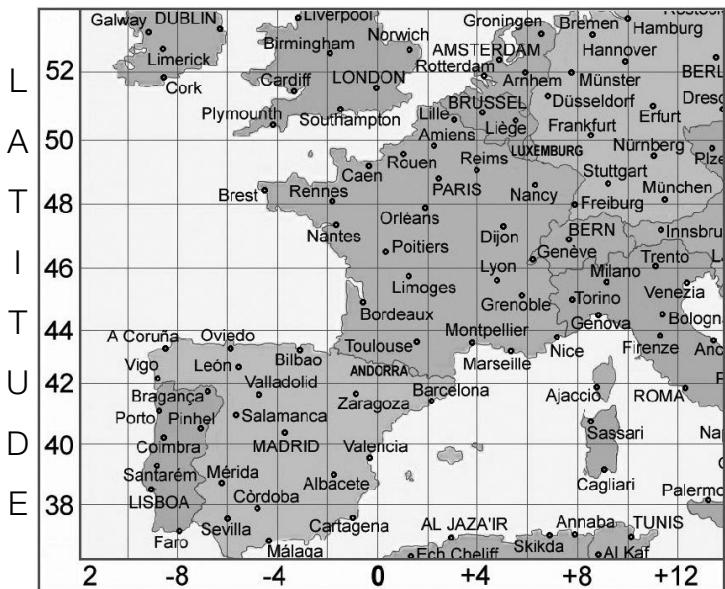

Réglage Longitude - Latitude 60

En cas de problèmes 61

Réglage antenne par département 62

Caractéristiques techniques 67

Consignes de sécurité

Pour votre sécurité, prière de lire et d'appliquer toutes les règles de sécurité avant d'utiliser votre appareil.

INSTALLATION

Avertissement : Suivre attentivement toutes les indications données sur l'appareil et dans cette notice.

Eau et humidité : Ne pas utiliser, ni installer cet appareil près de l'eau pour éviter tout choc électrique, dommage corporel ou endommager le récepteur.

Ventilation : Les ouvertures du boîtier sont faites pour l'aération de l'appareil. Le récepteur ne doit pas fonctionner sur un lit, un fauteuil, une couverture, ou toute autre surface qui empêcherait une bonne ventilation.

Chaleur : Ne pas installer le récepteur près d'une source de chaleur tel un radiateur ou autre.

Support : Ne pas poser cet appareil sur une surface instable.

ENTRETIEN ET UTILISATION

Protection du cordon secteur : Le cordon doit être placé de telle manière qu'il ne puisse être ni écrasé, ni abîmé.

Surcharge : Ne pas surcharger les prises de courant et prolongateurs, cela peut provoquer un incendie ou un choc électrique.

Entretien : Débrancher le récepteur de la prise de courant avant de le nettoyer. Ne pas utiliser de liquide ou d'aérosols. Un chiffon humide conviendra parfaitement.

Cas de non-utilisation : Débrancher le récepteur en cas d'orage. Débrancher le cordon en prenant la fiche, ne jamais tirer sur le cordon lui-même.

Consignes de sécurité

Mise à la terre : Parce qu'une antenne extérieure est reliée au récepteur, il faut assurer une protection contre les surtensions et les charges statiques par une mise à la terre.

Maintenance : Ne pas essayer de dépanner l'appareil vous-même, s'adresser uniquement à un personnel qualifié. Ouvrir ou démonter celui-ci peut provoquer des chocs électriques.

Recyclage : Dans le but de réduire le plus possible, l'élimination des déchets électriques et électroniques, ne pas jeter cet appareil en fin de vie avec les autres déchets municipaux non triés, mais dans un centre de recyclage.

Garantie :

Retrouvez toutes nos conditions de garantie sur notre site : www.sedea.fr

Déclaration de conformité :

Vous pouvez consulter la déclaration de conformité sur notre site : www.sedea.fr

Contenu

Télécommande

Manuel d'utilisation

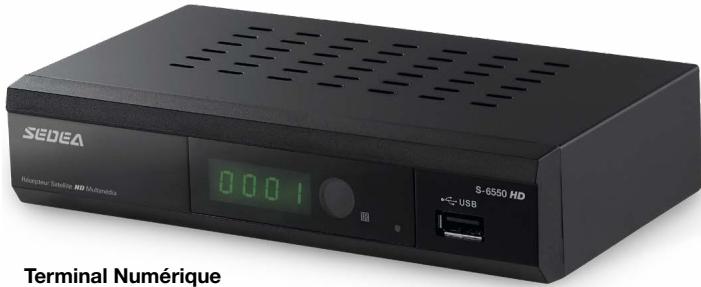

1 - Affichage du numéro de chaîne, affichage des fonctions
2 - Cellule infrarouge (reçoit les signaux de la télécommande)
3 - Voyant (rouge : veille / vert : en fonctionnement)
4 - Connecteur USB (entrée/sortie)

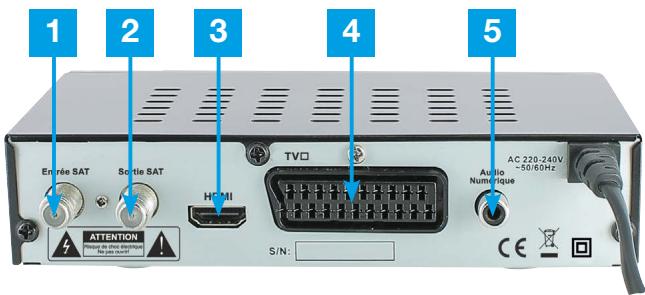

1 - Entrée du signal satellite
2 - Sortie du signal satellite
3 - Sortie HDMI TV
4 - Sortie Péritel TV
5 - Sortie Audio Numérique

Les instructions d'assemblage de la parabole se trouvent dans l'emballage de votre antenne satellite.

INSTALLATION

La parabole doit «regarder» vers le SUD et il ne doit y avoir aucun obstacle (arbre, bâtiment...)

devant celle-ci. En cas d'obstacle, vérifier que : d > H x 1,7

Elle peut se fixer sur un mur, une terrasse...

Attention : Fixez correctement le support de la parabole : celui-ci doit être parfaitement vertical.

MONTAGE DES FICHES SUR LE CÂBLE COAXIAL

Dénudez la gaine extérieure du câble coaxial sur 1 cm. Repliez la tresse sur le câble, puis dénudez le plastique blanc sur 7 mm. Veillez à ce que la tresse ne touche pas l'âme centrale. Vissez ensuite la fiche "F" sur la tresse.

La parabole doit être orientée vers le satellite à recevoir :

2 coordonnées sont importantes :

• l'élévation : c'est l'angle du satellite par rapport au sol et exprimé en degrés, cet angle est gradué à l'arrière de l'antenne.
• l'azimut (indiqué par une boussole) est la direction de la parabole par rapport au Nord.

L'élévation :

Reportez-vous aux tableaux en annexe (pages 46 à 49) pour trouver les coordonnées du satellite selon votre département.

Exemple :

HOTBIRD 13°E à Lyon (dépt 69)

azimut : 169° élévation : 36,8°

ASTRA 19.2°E à Lille (dépt 59)

azimut : 160° élévation : 30°

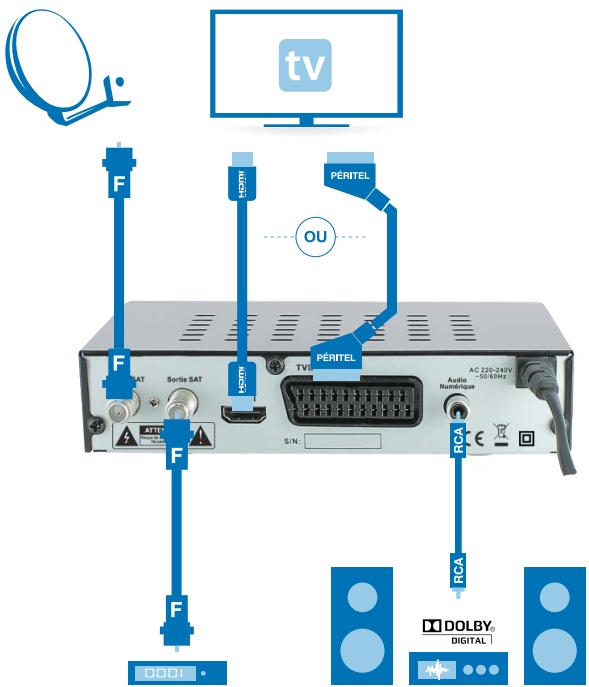

Branchements

• Parabole : Utilisez un câble coaxial équipé de fiches «F» pour relier le récepteur à l'antenne satellite.
• Téléviseur : Utilisez un cordon HDMI OU un cordon Péritel pour relier le récepteur à votre téléviseur. Attention : la résolution HD (haute définition) ne sera obtenue qu'avec un cordon HDMI. La sortie péritel peut également être utilisée pour relier le récepteur à un enregistreur (magnétoscope...).
• Système audio amplifié : Utilisez un cordon RCA audio pour relier le récepteur à votre amplificateur audio.

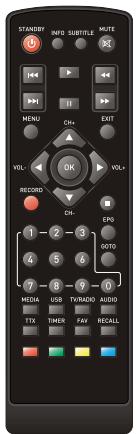

Télécommande

(2 piles UM-4 R03 1,5V AAA)

Ne mélangez pas piles neuves et usagées. Si vous n'utilisez pas la télécommande pendant une longue durée, enlevez les piles.

Ne jetez pas les piles usagées avec vos déchets ménagers, mais dans les bacs de recyclage prévus à cet effet.

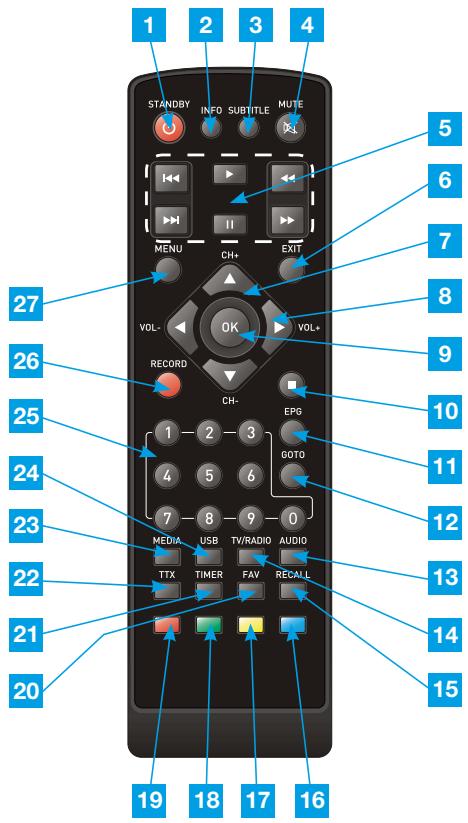

Télécommande

1/ MARCHE/ARRÊT : Met en fonction ou en veille le récepteur

2/ INFO : Affiche les informations de la chaîne

3/ SUBTITLE : sous-titres

4/ MUTE Coupe ou remet le son

5/ Touches Multimédia

6/ EXIT : Permet de sortir des menus

7/ ▲ et ▼ : Changement de chaîne et touches «haut/bas» dans les menus

8/ ◀ et ▶ : Réglage du volume et touches «gauche/droite» dans les menus

9/ OK : Permet de valider un paramètre / d'accéder à la liste de chaînes

10/ STOP : stoppe la lecture ou l'enregistrement. Permet également de quitter le mode «Timeshift»

11/ EPG : Guide des programmes

12/ GOTO : permet d'atteindre un temps donné (exemple : 30 secondes) lors de la lecture d'un fichier multimédia.

13/ AUDIO : permet de sélectionner les différentes porteuses AUDIO diffusées par la chaîne

14/ TV/RADIO : Listes TV ou Radio

15/ RECALL : permet de revenir à la chaîne précédente

16/ Touche de fonction BLEUE

17/ Touche de fonction JAUNE

18/ Touche de fonction VERTE

19/ Touche de fonction ROUGE

20/ FAV : Permet d'accéder aux listes de chaînes favorites.

21/ TIMER : Permet de programmer l'appareil (enregistrements...)

22/ TXT : Décodeur Télétexte

23/ MEDIA : permet d'accéder aux enregistrements

24/ USB : Permet d'accéder au contenu multimédia (films, vidéos, photos, musiques) d'un support USB connecté)

25/ Touches numériques : touches 0 à 9

26/ ● RECORD : touche enregistrement

27/ MENU : Quitte le mode normal pour aller dans le menu ou quitte le mode menu

Recherche mono-satellite

Après avoir réalisé les branchements (voir page 9), appuyez sur la touche ⏻ de la télécommande pour allumer le récepteur. L'écran de démarrage s'affiche :

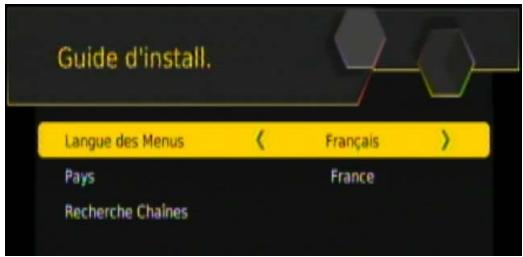

Utilisez les touches ◀ et ▶ pour choisir votre langue et votre pays. Les touches ▲ et ▼ vous permettent de passer d'une ligne à l'autre dans les menus.

Recherche chaînes

Appuyez sur la touche OK pour entrer dans le menu Recherche chaînes.

Recherche mono-satellite

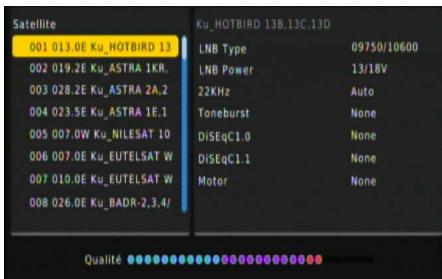

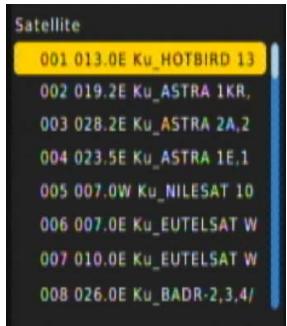

a) Sélection du satellite

Utilisez les touches ▲, ▼ pour choisir le satellite que vous souhaitez recevoir, appuyez sur la touche OK pour cocher.

b) Paramétrage du satellite

Placez vous sur le satellite à paramétrer puis appuyez sur la touche

▶ pour entrer dans le menu situé sur la droite :

Les paramètres ci-dessus permettent la réception d'un satellite avec un LNB (tête pour parabole) universel. Il est donc conseillé de laisser ces paramètres par défaut.

Recherche mono-satellite

c) Barre de signal

La barre de signal permet de vérifier que le bon satellite a été choisi et que les paramètres sont bien réglés :

- Si la barre de signal ne se colore pas, vérifiez les paramètres du satellite choisi et vérifiez que votre parabole est correctement orientée (faites appel à un professionnel si vous avez un doute).

- Si le niveau de signal est trop bas, veuillez vérifier le pointage de votre parabole (faites appel à un professionnel si vous ne savez pas comment procéder).

Appuyez ensuite sur la touche BLEUE pour lancer la recherche de chaînes sur le satellite sélectionné.

Recherche mono-satellite

• Mode recherche : choisissez le mode de recherche des chaînes. Par défaut (recherche des transpondeurs en mémoire uniquement), Recherche complète (scan réel de toutes les fréquences).
• Cryptage : choisissez «Libres d'accès» pour mémoriser les chaînes gratuites uniquement ou «Libres et codées» pour mémoriser toutes les chaînes.
• Type chaînes : TV et Radio / Radios uniquement / Numériques (TV uniquement).

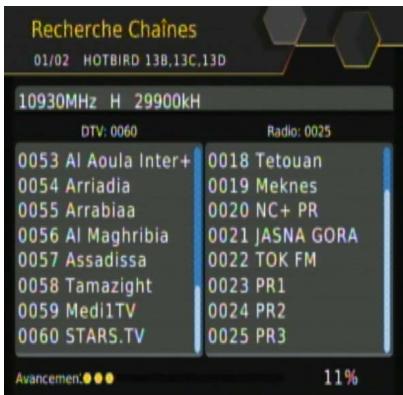

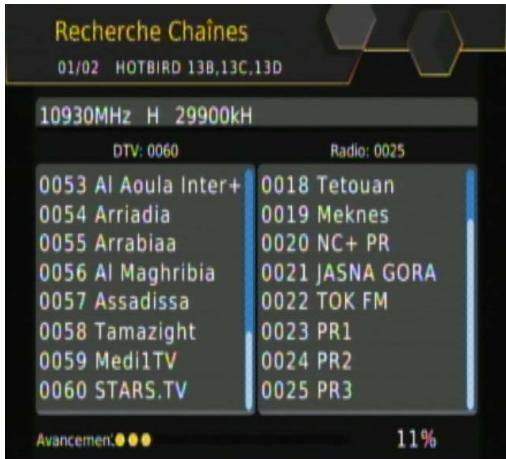

Une fois ces réglages effectués, appuyez sur la touche OK pour lancer la recherche des chaînes :

Si aucune chaîne n'est trouvée, vérifier l'orientation de la parabole et les réglages des pages 12 à 15.

Recherche multi-satellite

La recherche multi-satellite est utilisée lorsque l'installation permet de recevoir plusieurs satellites sur le même câble : 2 paraboles connectées avec un commutateur ou utilisation d'une double tête (LNB) appelée «Monobloc»

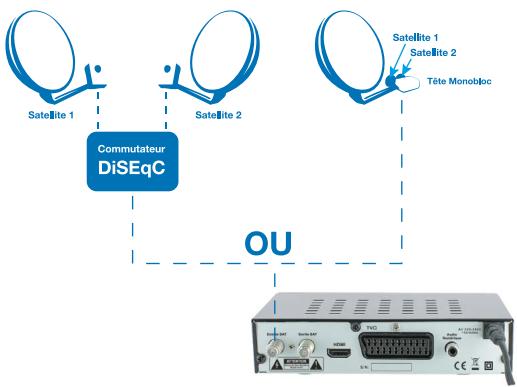

1) Schéma de branchement

Appuyez sur la touche ⏻ de la télécommande pour allumer le récepteur. L'écran de démarrage s'affiche :

Recherche multi-satellite

Appuyez sur la touche OK pour entrer dans le menu Recherche chaînes.

2) Recherche de chaînes

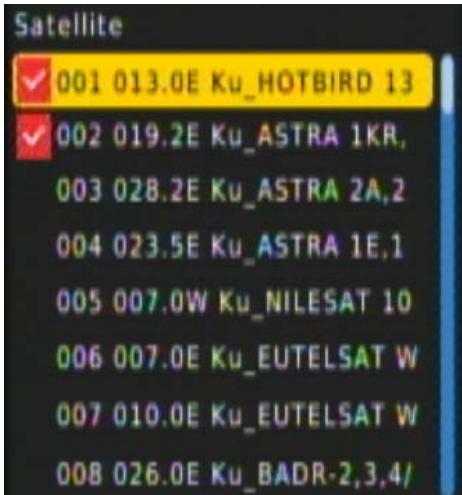

a) Sélection du satellite

Utilisez les touches ▲, ▼ pour choisir les satellites que vous souhaitez recevoir, appuyez sur la touche OK pour cocher.

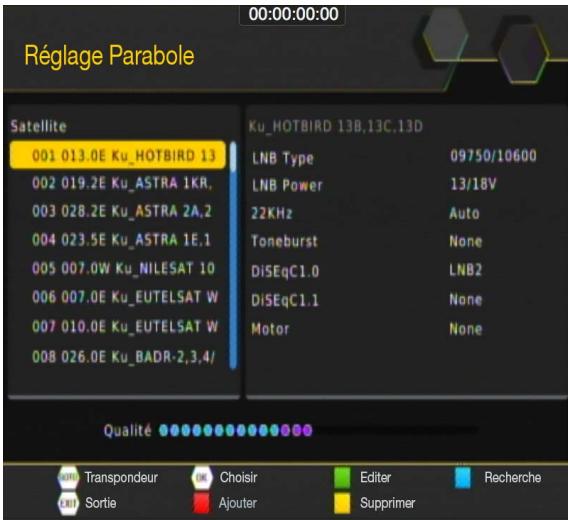

b) Paramétrage des satellites

Le menu situé sur la droite va vous permettre de régler les paramètres de chaque satellite afin de les adapter à votre installation.

Nous prendrons l'exemple d'une installation avec un LNB

Monobloc (Satellites ASTRA et HOTBIRD) :

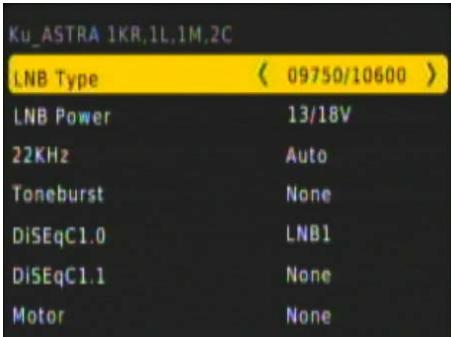

Configuration satellite N°1 (Astra)

• Positionnez vous sur la ligne correspondant au satellite Astra
• Appuyez sur la touche ▶ pour accéder aux réglages du satellite Astra.

• Descendez à la ligne «DiSEqC 1.0» et sélectionner : LNB 1
• Vérifiez le bon réglage du récepteur et de la parabole à l'aide des barres de niveau et de qualité du signal.

- Appuyez sur la touche EXIT pour revenir sur la partie gauche de l'écran.

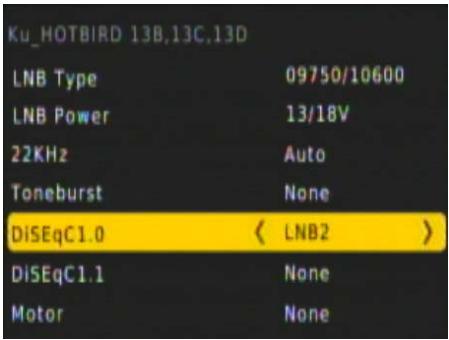

Configuration satellite N°2 (Horbird)

• Positionnez vous sur la ligne correspondant au satellite Hotbird
• Appuyez sur la touche ▶ pour accéder aux réglages du satellite Hotbird.

• Descendez à la ligne «DiSEqC 1.0» et sélectionner : LNB 2
• Vérifiez le bon réglage du récepteur et de la parabole à l'aide des barre de niveau et de qualité du signal.

- Appuyez sur la touche EXIT pour revenir sur la partie gauche de l'écran.

Appuyez ensuite sur la touche BLEUE pour lancer la recherche de chaînes sur les satellites sélectionnés.

Recherche multi-satellite

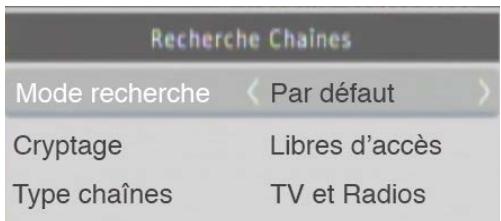

Recherche Chaines
Mode recherche	Par défaut
Cryptage	Libres d'accès
Type chaînes	TV et Radios

• Mode recherche : choisissez le mode de recherche des chaînes. Par défaut (recherche des transpondeurs en mémoire uniquement), Recherche aveugle (scan réel de toutes les fréquences).
• Cryptage : choisissez «Libres d'accès» pour mémoriser les chaînes gratuites uniquement ou «Libres et codées» pour mémoriser toutes les chaînes.
• Type chaînes : TV et Radio / Radios uniquement / Numériques (TV uniquement).

Une fois ces réglages effectués, appuyez sur la touche OK pour lancer la recherche des chaînes :

Si aucune chaîne n'est trouvée, vérifier l'orientation de la parabole et les réglages des pages 12 à 15.

Utilisation quotidienne

1) Barre d'info

La barre d'info s'affiche au changement de chaîne ou lorsque l'on appuie sur la touche INFO de la télécommande pour apporter des informations sur la chaîne regardée au téléspectateur.

2) Changement de chaîne

Utilisez la télécommande pour changer de chaîne. Plusieurs possibilités s'offrent à vous :

• Le pavé numérique (0 à 9) : composez le numéro de chaîne que vous désirez.
• Les touches CH+ et CH- : Avancez ou reculez dans l'ordre de la liste.
• La liste des chaînes : Appuyez sur la touche OK pour accéder à la liste :

Utilisation quotidienne

• Utilisez les touches ▲ et ▼ pour choisir une chaîne
• Appuyez sur la touche OK pour valider votre choix
• Appuyez sur la touche EXIT pour sortir de la liste de chaînes
• Appuyez sur la touche GOTO pour choisir la liste de chaînes du satellite que vous souhaitez afficher (toutes les chaînes / satellite N°1 / Satellite N°2 ...)
• Appuyez sur la touche de fonction rouge pour chercher une chaîne en tapant son nom sur le clavier qui apparaît à l'écran :

3) Réglage du volume

- Appuyez sur les touches VOL+, VOL- pour régler le niveau sonore.

- Appuyez sur la touche pour couper le son, appuyez de nouveau pour réactiver le son.

Utilisation quotidienne

4) Activer les sous-titres

• Appuyez sur la touche SUBTITLE pour activer les sous-titres.
• Utilisez les touches ▲ et ▼ pour sélectionner la langue des sous-titres et appuyez sur OK pour valider.

5) Accéder au télétexte

Appuyez sur la touche TTX pour activer le télétexte (si diffusé)

6) Accéder aux radios

Appuyez sur la touche «TV/Radio» pour accéder à la liste des radios. Appuyez de nouveau pour revenir aux chaînes de télévision.

7) Listes de chaînes favorites

Ce récepteur permet de réunir vos chaînes préférées dans 4 listes favorites (Films, News, Sport et Musique).

Pour accéder à vos listes favorites, appuyez sur la touche FAV puis choisissez la liste à afficher à l'aide des touches ◀ et ▶.

Votre liste favorite apparaît alors à l'écran...

Utilisation quotidienne

• Utilisez les touches ▲, ▼ et OK pour choisir une chaîne.
• Utilisez les touches ◀ et ▶ pour changer de liste.

Pour créer une liste favorite, consultez la page 41 de la notice.

8) Choix porteuse audio

Appuyez sur la touche AUDIO.

• Utilisez les touches ▲, ▼ et OK pour choisir l'une des porteuses audio disponibles.
• Utilisez les touches ◀ et ▶ pour changer de mode audio Mono : Gauche / Droite ou Stéréo.

Stéréo : LEFT / RIGHT - Gauche : LEFT / LEFT - Droite : RIGHT / RIGHT

1) Insertion périphérique de stockage

Insérez votre périphérique USB (clé USB, Disque Dur externe...) dans le connecteur en façade.

Une fois le dispositif USB branché, vous pouvez accéder à son contenu après un léger temps d'analyse (un message s'affiche).

Dispositif USB inséré

Ce connecteur vous permettra d'enregistrer vos programmes sur votre clé USB ou sur votre disque dur externe, de profiter de la fonction «Timeshift» vous permettant de mettre votre émission sur «PAUSE», de faire un «RETOUR RAPIDE»... etc à tout moment.

Enfin, l'USB vous aidera à mettre à jour votre appareil simplement et rapidement à l'aide de votre clé USB ou de votre disque dur.

2) Enregistrement instantané (manuel)

a) Pour lancer un enregistrement manuel :

• Choisissez tout d'abord la chaîne que vous voulez enregistrer.
• Appuyez sur la touche RECORD de la télécommande.

Enregistrement sur support USB

b) Durée d'enregistrement :

Par défaut l'enregistrement lancé ne prendra fin que lorsque vous appuyez sur la touche STOP ☐, lorsque la durée par défaut sera achevée ou enfin quand l'espace sera insuffisant sur votre dispositif de stockage.

c) Informations sur l'enregistrement :

L'écran d'informations (touche INFO) permet d'obtenir des renseignements sur l'enregistrement en cours (capacité du dispositif USB, espace libre, taille de l'enregistrement en cours ...)

	INFO
Mode PVR	RECORD
Espace total USB	465.64 GB
Espace libre USB	221.86 GB
Système Fichier	FAT32
Taille de groupe	32 KB
Nom	BFM_TV-20151222125547-.mts
Taille enr. max	221.86 GB
Tempe enr. max	238:27:24
Débit enreg.	271 KB/S
Taille lect. actuelle	0 KB
Taille enr. actuelle	1.86 MB

Enregistrement sur support USB

Appuyez une seconde fois sur la touche INFO pour voir l'enregistrement en cours :

Ce nouvel écran vous permet de :

• Lire l'enregistrement en cours : appuyez sur la touche ▶ pour lire l'enregistrement actuel du début.
• Modifier la durée de l'enregistrement : utilisez les touches ◀ et ▶
• Arrêter l'enregistrement en cours : appuyez sur la touche pour stopper l'enregistrement.

d) Changement de chaîne :

Utilisez les touches ▼ ▲ (CH- CH+) pour changer de chaîne ou appuyez sur la touche OK pour afficher la liste.

Remarque : lors d'un enregistrement, seules les chaînes du même transpondeur seront accessibles.

Pour arrêter l'enregistrement, pressez la touche STOP

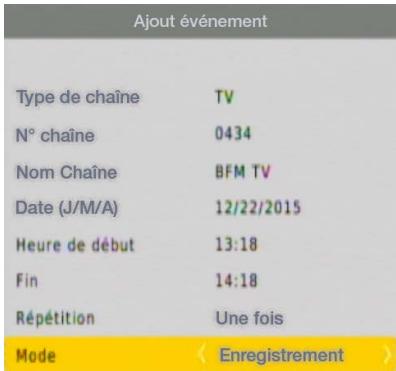

3) Enregistrement programmé (Timer)

Pour programmer un enregistrement, appuyez sur la touche TIMER de la télécommande :

Appuyez sur la touche de fonction rouge de la télécommande pour ajouter une nouvelle programmation :

Enregistrement sur support USB

• Type de chaîne : Utilisez les touches ◀ ▶ pour choisir le type de chaîne à enregistrer (TV ou Radio)
• N° Chaîne : Utilisez les touches ◀ ▶ pour choisir le N° de la chaîne à enregistrer
• Date : réglez la date à l'aide des touches ◀ ▶ et des touches numériques (0 à 9)
• Heure de début : réglez l'heure de début à l'aide des touches ◀ ▶ et des touches numériques (0 à 9)
• Fin : réglez la durée à l'aide des touches ◀ ▶ et des touches numériques (0 à 9)
• Répétition : Utilisez les touches ◀ ▶ pour faire votre choix (off - Une fois - Chaque jour - Hebdomadaire)
• Mode : Utilisez les touches ◀ ▶ pour faire votre choix (Voir - Enregistrement)

Voir : Timer permettant juste le rappel de la chaîne choisie à l'horaire voulu.

Enregistrer : enregistrement de la chaîne choisie à l'horaire et pendant la durée voulus.

Appuyez ensuite sur la touche OK pour mémoriser la programmation.

Le récapitulatif du timer est alors affiché à l'écran.

Enregistrement sur support USB

Vous pouvez créer de nouvelles programmations en appuyant sur la touche rouge, modifier une programmation existante à l'aide de la touche verte ou encore en supprimer en utilisant la touche de fonction bleue. Appuyez sur la touche EXIT pour sortir du menu.

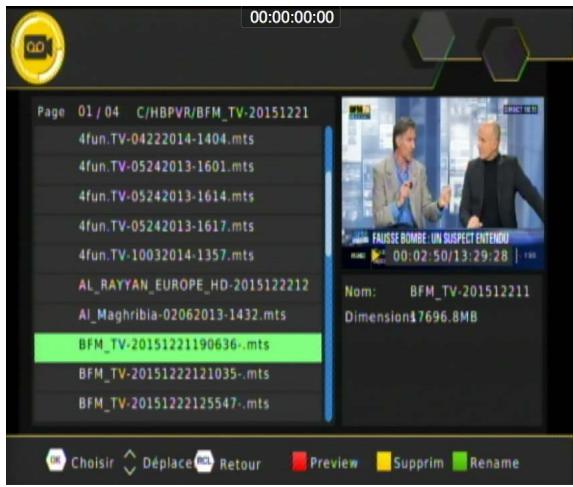

4) Gestion des enregistrements

Pour obtenir l'aperçu des émissions enregistrées sur votre clé USB ou votre disque dur externe, appuyez sur la touche MEDIA de la télécommande.

- Utilisez les touches ▼ ▲ pour choisir le fichier (Les fichiers sont nommés par : nom de la chaîne enregistrée / Date / Heure) que vous souhaitez lire, renommer ou effacer.

• Appuyez sur la touche OK pour lancer la lecture (aperçu)
• Appuyez sur la touche rouge pour passer en plein écran
• Appuyez sur la touche jaune pour supprimer un fichier
• Appuyez sur la touche verte pour renommer un fichier

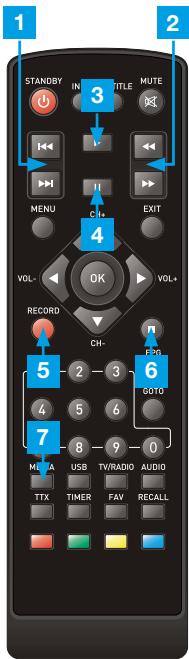

5) Télécommande / Enregistrement / Lecture des émissions enregistrées

1 - Fichier vidéo suivant / précédent
2 - Retour / Avance rapide (vitesse x2 à x32)
3 - Lecture
4 - Pause
5 - Enregistrement
6 - Stoppe un enregistrement ou une lecture
7 - Accès aux enregistrements

Pour sélectionner les différentes vitesses en avance, retour rapide, appuyez successivement sur les touches correspondantes.

TimeShift (direct différé)

La fonction «Timeshift» permet de regarder une émission en différé par rapport à sa diffusion. Vous ne perdez plus le fil de l'histoire lorsque votre téléphone sonne ou lorsque vous devez vous absenter. Vous pouvez désormais regarder vos émissions en direct et les contrôler comme vous le feriez avec un lecteur DVD.

Le principe est le suivant : dès qu'un périphérique USB (clé ou disque dur externe) est connecté au récepteur et que vous avez sélectionné une chaîne, appuyez sur la touche II pour mettre la fonction en marche. L'image se fige : vous pouvez dès lors, utiliser les fonctions de contrôle (pause, avance ou retour rapide, lecture...).

1) Utilisation

Une clé USB ou un disque dur externe doit être branché au récepteur. Choisissez une chaîne ... Pour activer le mode Timeshift, appuyez sur la touche PAUSE.

Vous pouvez alors contrôler la lecture de votre émission à l'aide des touches Lecture / Pause, Avance ou Retour rapide ...

Le bandeau ci-dessus vous permet de connaître l'avancement du différé et le retard par rapport au direct.

Pour arrêter le Timeshift, pressez la touche STOP ☐.

TimeShift (direct différé)

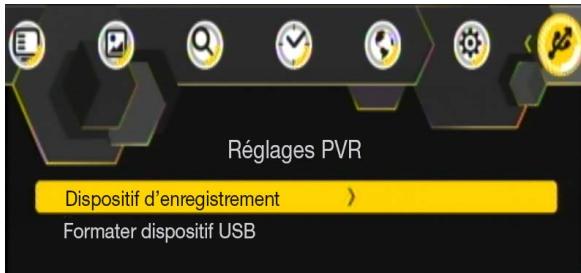

2) Réglage du Timeshift

Pressez la touche MENU puis utilisez les touches ◀▶ pour accéder au menu USB :

Utilisez les touches ▼ ▲ et OK pour accéder au sous-menu «Réglages Enregistrements»

Utilisez les touches ▼ ▲ et OK pour accéder au sous-menu «Dispositif USB»

À la ligne «Taille Timeshift», utilisez les touches ◀▶ pour régler la taille maximale d'espace occupée par le direct différé sur votre dispositif USB (0,5 à 4 Go). Appuyez sur la touche EXIT pour sortir du menu.

ACCÉDEZ AU MENU MULTIMÉDIA EN APPUYANT SUR LA TOUCHE «USB» :

- Utilisez les touches ◀ ▶ et OK pour accéder au menu «Film»

1) Aperçu et lecture de films

- Si vos fichiers se trouvent dans un dossier, accédez à celui-ci en utilisant les touches ▼ ▲ et en appuyant sur la touche OK (touche EXIT pour revenir au dossier précédent)

Lecteur multimédia : films

- Sélectionnez le fichier que vous souhaitez lire à l'aide des touches ▼ ▲.

• Appuyez sur la touche OK pour afficher un aperçu de la vidéo.
• Appuyez sur la touche de fonction rouge pour lancer la lecture de la vidéo en plein écran.
• Appuyez sur la touche || pour mettre votre film en pause.
• Appuyez sur la touche ▶ pour mettre votre film en lecture.
• Utilisez les touches ◆◀◀ et ▶▶▶ pour passer au film précédent ou suivant (si plusieurs films se trouvent sur le dispositif USB).
• Utilisez les touches ◀◀ et ▶▶ (retour et avance rapide) pour revenir ou avancer dans votre film (appuyez successivement sur les touches pour choisir la vitesse : x2 à x32)

2) Répétition

Pendant la lecture d'un film, utilisez la touche de fonction verte pour définir une répétition entre deux intervalles de temps : A et B

• Appuyez une première fois sur la touche verte pour définir le point A (début de l'interval) : un message «répétition A» s'affiche.
• Laissez défiler la vidéo le temps que vous désirez puis appuyez de nouveau sur la touche verte pour fixer le point B (fin de l'interval) : un message «répétition AB» s'affiche.

L'intervalle choisi se répétera alors indéfiniment, pressez la touche STOP pour arrêter la lecture.

ACCÉDEZ AU MENU MULTIMÉDIA EN APPUYANT SUR LA TOUCHE «USB» :

- Utilisez les touches ◀ ▶ et OK pour accéder au menu «Photo»

1) Aperçu et diaporama

- Si vos fichiers se trouvent dans un dossier, accédez à celui-ci en utilisant les touches ▼▲ et en appuyant sur la touche OK (touche EXIT pour revenir au dossier précédent)

Lecteur multimédia : photos

- Sélectionnez le fichier que vous souhaitez lire à l'aide des touches ▼▲, l'aperçu de la photo apparaît dès que vous sélectionner un fichier

• Appuyez sur la touche OK pour afficher la photo en plein écran.
• Appuyez sur la touche ▶ pour lancer un diaporama.
• Appuyez sur la touche || pour mettre le diaporama en pause.
• Pressez la touche STOP ■ pour arrêter le diaporama.
• Utilisez les touches ◆◀◀ et ▶▶▶ pour passer à la photo précédente ou suivante (si plusieurs photos se trouvent sur le dispositif USB).

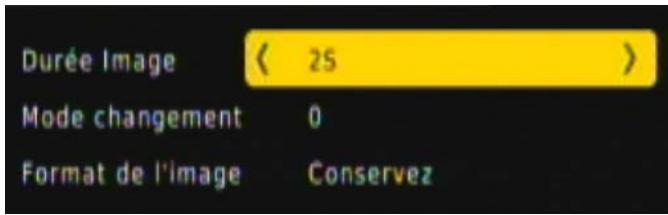

2) Affichage

Pressez la touche de fonction bleue pour changer l'affichage des photos (mosaïque) :

- Utilisez les touches ◀ ▶ et OK pour accéder au menu «Musique»

- Si vos fichiers se trouvent dans un dossier, accédez à celui-ci en utilisant les touches ▼▲ et en appuyant sur la touche OK (touche EXIT pour revenir au dossier précédent)

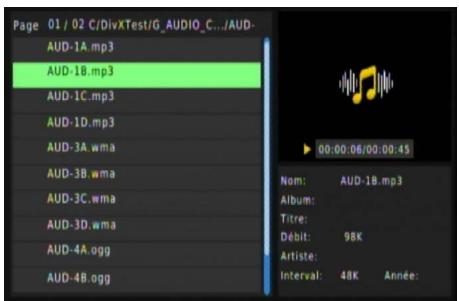

Lecteur multimédia : musiques

- Sélectionnez le fichier que vous souhaitez lire à l'aide des touches ▼ ▲.

• Appuyez sur la touche OK pour démarrer la lecture du morceau.
• Appuyez sur la touche || pour mettre votre morceau en pause.
• Appuyez sur la touche ▶ pour mettre votre morceau en lecture.
• Utilisez les touches ◆◀◀ et ▶▶◀ pour passer au morceau précédent ou suivant (si plusieurs fichiers audio se trouvent sur le dispositif USB).
• Utilisez les touches ◀◀ et ▶▶ (retour et avance rapide) pour revenir ou avancer dans votre morceau (appuyez successivement sur les touches pour choisir la vitesse : x2 à x32)

Vous pouvez utiliser la touche de fonction bleue pour atteindre un temps donné de votre morceau (exemple : vous pouvez directement accéder à la 30 ^ème seconde de votre morceau...)

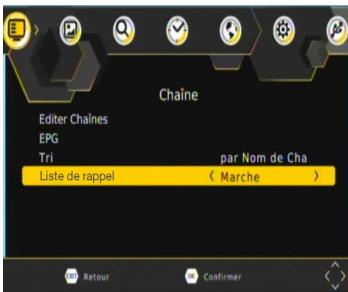

Menu : Chaînes

Accédez au menu «CHAÎNES» en appuyant sur la touche MENU :

• Éditer chaînes
• EPG
• Tri
• Liste de rappel

Appuyez sur la touche OK pour entrer dans le sous-menu puis utilisez les touches ▼ ▲ et OK pour choisir l'une des options ci-dessus.

1) Éditer chaînes

Appuyez sur la touche OK pour entrer dans le sous-menu puis entrez le mot de passe (000000 par défaut) :

Entrer mot de passe XXXXX -

• Utilisez les touches ▼ ▲ pour choisir une chaîne
• Appuyez sur la touche ROUGE pour déplacer une chaîne
• Appuyez sur la touche VERTE pour «passer» une chaîne (cette chaîne sera évitée au zapping ...)
• Appuyez sur la touche JAUNE pour verrouiller une chaîne
• Appuyez sur la touche BLEUE pour supprimer une chaîne
• Appuyez sur la touche FAV pour associer une chaîne à une liste favorite.
• Appuyez sur la touche RECALL pour renommer une chaîne.

Menu : Chaînes

- Appuyez sur la touche GOTO pour choisir la liste satellite que vous souhaitez éditer.

Fonction Favoris

Utilisez les touches ▼ ▲ pour choisir une chaîne puis appuyez sur la touche FAV pour l'associer à une liste favorite.

4 listes favorites sont disponibles (Film, Infos, Sport, Musique), cette fonction permet donc de classer les chaînes en fonction de leur thème. En fonctionnement normal, il suffira de presser la touche FAV pour accéder rapidement à l'une de ces listes.

Menu : Chaînes

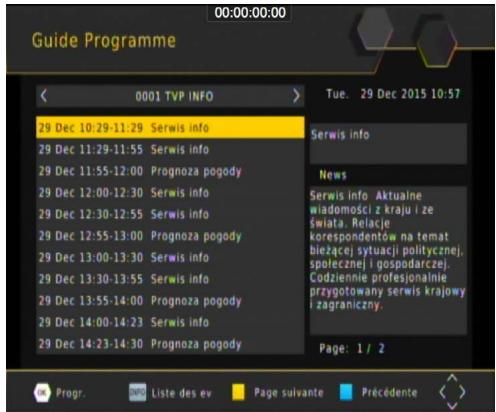

2) EPG

Cette interface permet de consulter les informations de programmation des chaînes (sous réserve de disponibilité de ces informations : fournies par les chaînes).

• Utilisez les touches ◀▶ pour choisir la chaîne
• Utilisez les touches ▼ ▲ pour choisir un événement
• Appuyez sur la touche OK pour créer une programmation (timer)
• Appuyez sur la touche INFO pour afficher la liste des programmations
• Appuyez sur la touche JAUNE pour afficher la page suivante
• Appuyez sur la touche BLEUE pour afficher la page précédente

Appuyez sur la touche EXIT pour sortir du menu

Menu : Chaînes

3) Tri

Utilisez les touches ◀▶ pour choisir le mode de tri des chaînes :

• Par défaut : le récepteur affiche les chaînes dans l'ordre définit lors du scan.
• Par fréquence : affichage des chaînes dans l'ordre des fréquences
• Par nom de chaîne : affichage des chaînes par ordre alphabétique
• Par cryptage : dissocie les chaînes en clair et les chaînes codées

4) Liste de rappel

Utilisez les touches ◀▶ pour activer ou désactiver la liste de rappel (cette fonction permet de rappeler les chaînes précédemment regardées en appuyant sur la touche RECALL).

Menu : Image

Accédez au menu «IMAGE» en appuyant sur la touche MENU :

• Format de l'image
• Résolution
• Format TV
• Sortie Vidéo

Appuyez sur la touche OK pour entrer dans le sous-menu puis utilisez les touches ▼ ▲ et OK pour choisir l'une des options ci-dessus.

1) Format de l'image

Utilisez les touches ◀▶ pour choisir le format de l'image :

Auto, 16/9 (écran large), 16/9 (pillarbox), 16/9 (PanScan), 4/3 (Boite aux lettres), 4/3 (recadrage), 4/3 (plein écran).

Chacun de ces formats permettent d'adapter au mieux l'image à votre téléviseur.

2) Résolution

Utilisez les touches ◀▶ pour choisir la résolution de l'image : 576i, 576p, 720p, 1080i, 1080p.

Menu : Image

Choisissez la résolution en fonction des caractéristiques de votre téléviseur.

3) Format TV

Utilisez les touches ◀▶ pour choisir le format PAL ou NTSC

4) Sortie vidéo

Utilisez les touches ◀▶ pour choisir le format de la sortie vidéo (pour la péritel) RVB ou CVBS

Menu : Recherche chaînes

Accédez au menu «Recherche Chaînes» en appuyant sur la touche MENU :

• Réglage parabole
• Gestion base de données

Appuyez sur la touche OK pour entrer dans le sous-menu puis utilisez les touches ▼ ▲ et OK pour choisir l'une des options ci-dessus.

1) Réglage parabole

1.1) Réglage satellite

• Utilisez les touches ▼ ▲ pour choisir un satellite
• Appuyez sur la touche OK pour cocher les satellites que vous souhaitez scanner (satellites reçus par votre parabole).

- Appuyez sur la touche ROUGE pour ajouter un nouveau satellite

Ajouter
No.	059
Nom Satellite	NewSat2
Direction longitude	Est
Angle longitude	013.1
Bande	Ku

Utilisez les touches ▼▲◀▶ et OK pour définir le nom du nouveau satellite, choisir son orientation (Est ou Ouest), définir sa position (exemple : 13.0°) et choisir la bande.

Menu : Recherche chaînes

• Appuyez sur la touche VERTE pour éditer un satellite existant
• Appuyez sur la touche JAUNE pour supprimer un satellite
• Appuyez sur la touche BLEUE pour lancer la recherche sur les satellites sélectionnés.

1.2) Réglage transpondeurs

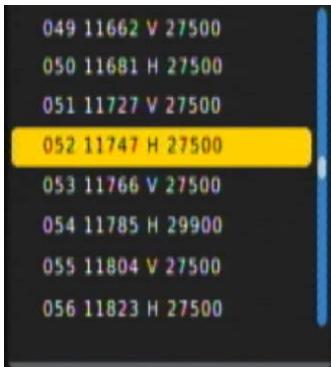

- Appuyez sur la touche GOTO pour afficher la liste des transpondeurs du satellite sélectionné :

- Appuyez sur la touche OK pour cocher les transpondeurs que vous souhaitez scanner.

	Ajouter
Transpondeur	103
Fréquence:	11747
Débit symbole	27500
Polarité	H

- Appuyez sur la touche ROUGE pour ajouter un nouveau transpondeur :

Menu : Recherche chaînes

Utilisez les touches ▼▲◀▶ et OK pour définir la fréquence du nouveau transpondeur, définir son débit symbole et sa polarité.

• Appuyez sur la touche VERTE pour éditer un transpondeur existant
• Appuyez sur la touche JAUNE pour supprimer un transpondeur
• Appuyez sur la touche BLEUE pour lancer la recherche sur les transpondeurs sélectionnés.

1.3) Réglage installation

Pour paramétrer chaque satellite en fonction de votre installation, placez vous sur le satellite correspondant puis appuyez sur la touche ▶

Dans ce menu, on retrouve les réglages associés à chaque satellite. Ces réglages permettent de configurer le récepteur en fonction du matériel présent dans l'installation (LNB universel, LNB 2 têtes, antenne motorisée...). Reportez vous aux pages 12 à 20 pour voir des exemples de configuration avec 1 ou 2 satellites.

Menu : Recherche chaînes

2) Gestion base de donnée

Ce menu permet de sauvegarder la base de données (chaînes trouvées, ordre des chaînes, classement de chaînes favorites...) sur un dispositif USB. Vous pouvez ensuite charger cette base dans d'autres récepteurs similaires.

Menu : Heure

Accédez au menu «Heure» en appuyant sur la touche MENU :

• Décalage horaire : Utilisez les touches ◀▶ pour choisir le mode de réglage horaire Auto : utilisation du décalage GMT (heure normalisée de greenwitch), manuel : réglage manuel de l'heure.
• Fuseau horaire : Utilisez les touches ◀▶ pour choisir le décalage GMT (en France, ce décalage est : +1 en hiver et +2 en été)
• Date : Utilisez les touches ◀ ▶ ainsi que les touches numériques pour régler la date (en manuel uniquement)
• Heure : Utilisez les touches ◀ ▶ ainsi que les touches numériques pour régler l'heure (en manuel uniquement)
• Veille automatique : Utilisez les touches ◀ ▶ pour paramétrer la mise en veille automatique (de 1 à 12 heures)
• On/Off Auto : Appuyez sur la touche OK pour accéder aux réglages d'allumage et d'extinction automatique.

Menu : Options

Accédez au menu «Options» en appuyant sur la touche MENU :

• Langue des menus : Utilisez les touches ◀ ▶ pour choisir la langue des menus
• Langue des sous-titres : Utilisez les touches ◀ ▶ pour choisir la langue des menus
• Langue audio : Utilisez les touches ◀ ▶ pour choisir la langue audio préférée (si disponible : information transmise par la chaîne)
• Sortie numérique : Utilisez les touches ◀ et ▶ pour choisir le mode audio de la sortie de son numérique.

Menu : Système

Accédez au menu «Système» en appuyant sur la touche MENU :

- Contrôle parental : Appuyez sur la touche OK pour entrer dans le sous menu (entrez votre mot de passe, 000000 par défaut)

Utilisez les touches ◀▶ pour choisir l'âge de référence pour le blocage parental (4 à 18 ans), appuyez sur EXIT pour sortir.

Menu : Système

- Définir mot de passe : Utilisez la touche OK pour entrer dans le menu.

Entrez le mot de passe actuel puis deux fois le nouveau pour le valider. Appuyez sur la touche EXIT pour quitter.

- Restaurer les paramètres par défaut : Appuyez sur la touche OK pour entrer dans le sous menu (entrez votre mot de passe, 000000 par défaut)

[OK]:Démarrage [EXIT]:Quitter

Appuyez sur la touche OK pour confirmer la remise à zéro du récepteur ou appuyez sur la touche EXIT pour annuler.

- Informations : Utilisez la touche OK pour afficher les informations relatives au récepteur.

- Mise à jour : Utilisez la touche OK pour entrer dans le menu.

• Mise à jour par USB : permet de mettre à jour le logiciel de l'appareil à l'aide d'un dispositif de stockage USB (clé USB, disque dur externe).
• OTA : permet de mettre à jour le logiciel de l'appareil par le satellite en choisissant la période horaire, le satellite et la fréquence de mise à jour. (Cette méthode ne fonctionne que lors de diffusions de mise à jour).

Le mot de passe usine est 000000. Attention à bien noter le nouveau mot de passe si celui-ci est modifié.

Attention: conserver précieusement cette partie détachable : Le code universel est : 888888 (en cas d'oubli du code personnel)

Accédez au menu «USB» en appuyant sur la touche MENU :

1) Multimédia

Utilisez la touche OK pour entrer dans le menu.

Ce menu permet de consulter les fichiers multimédia classés par catégorie présents sur le dispositif USB connecté à l'appareil (clé USB, disque dur externe).

Menu : USB

2) Réglage photo

Utilisez la touche OK pour entrer dans le menu.

- Durée image : utilisez les touches ◀▶ pour régler le temps d'affichage de chaque photo dans un diaporama (entre 1 et 8 secondes).

- Mode changement : utilisez les touches ◀▶ pour choisir le type de transition entre les photos dans un diaporama (1 à 60 ou aléatoire).

- Format de l'image : utilisez les touches ◀▶ pour choisir le format de l'image : (Entière : format d'origine, Rogner : adaptation du format à l'écran).

3) Réglage film

Utilisez la touche OK pour entrer dans le menu.

- Format Sous-titres : utilisez les touches ◀▶ pour régler la taille

Menu : USB

des sous-titres (Gros, petits ou normaux).

• Arrière plan sous-titres : utilisez les touches ◀ ▶ pour choisir la couleur de l'arrière plan des sous-titres.
• Couleur sous-titres : utilisez les touches ◀ ▶ pour choisir la couleur des sous-titres.

4) Réglage PVR

Utilisez la touche OK pour entrer dans le menu.

- Dispositif d'enregistrement : Utilisez la touche OK pour entrer dans le menu.

- Utilisez les touches ◀▶ pour choisir l'espace disque dédié au «Timeshift» (voir page 33).

Menu : USB

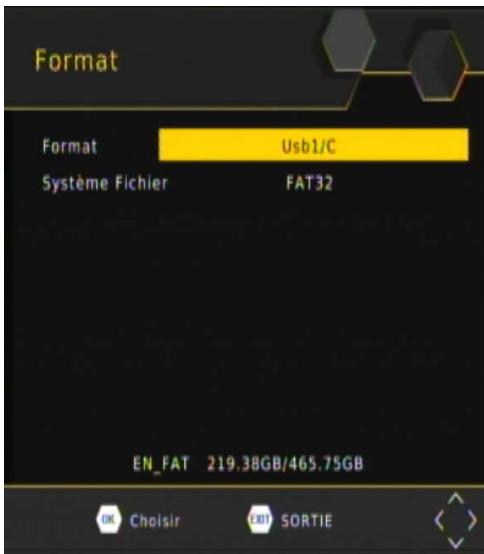

- Formater : Utilisez la touche OK pour entrer dans le menu.

Utilisez les touches ◀▶ pour choisir le système de fichier voulu (NTFS ou FAT32)

Attention, cette action est irréversible, toutes les données présentes sur la clé USB ou le disque dur externe connecté au récepteur seront perdues.

Placez vous sur le nom du dispositif puis appuyez plusieurs fois sur la touche OK pour le formater.

Pour établir la longitude et la latitude du lieu d'installation, voir carte ci-dessous. Exemple : pour une installation à Lille : Longitude : 3° Est - Latitude : 50,3° Nord

LONGITUDE

En cas de problèmes

L'écran affiche "PAS DE SIGNAL"

1 - La chaîne regardée a disparu ou a changé de fréquence.
2 - Vérifiez les connexions du câble coaxial.
3 - La parabole n'est plus orientée correctement, il faut refaire un réglage.
4 - Le convertisseur est défectueux (très rare).

Les menus apparaissent mais pas d'image (écran noir) ou un message "codée" apparaît

1 - La chaîne est codée (vérifier votre abonnement)

Un menu demande le code secret

1 - Le code usine est 000000. Si ce code a été modifié, taper le nouveau code. (en cas de perte de ce code, se rendre à la page 54 pour connaître le code universel).

La télécommande ne fonctionne pas

1 - Les piles sont usées (remplacer les piles et jeter les piles usagées dans un bac de recyclage prévu à cet effet).
2 - La télécommande n'est pas dirigée vers le récepteur.

Pas de son

1 - Le cordon péritel n'est pas entièrement câblé ou défectueux
2 - Le cordon HDMI est mal connecté ou défectueux
2- Le volume est baissé.
3- Le "Mute" (coupure de son) est activé.

Pixelisation (petits carrés dans l'image)

1 - Le signal est trop faible, la parabole n'est pas correctement orientée ou l'installation a besoin d'un amplificateur.
2 - Le câble utilisé n'est pas blindé.
3 - Le connecteur coaxial est mal installé ou de mauvaise qualité.

Le téléviseur ne détecte pas l'entrée HDMI

1- le cordon HDMI est mal connecté ou défectueux

Problème d'enregistrement

- Avec magnétoscope (enregistreur)

Le signal enregistré par le magnétoscope (ou graveur DVD, etc...) passe par le câble PERITEL. Il faut donc sélectionner sur l'enregistreur l'entrée auxiliaire (AUX ou AV) correspondante et non un numéro de chaîne.

- Avec dispositif de stockage USB

1 - Vérifier que votre clé USB ou votre disque dur externe soit bien connecté, si celui-ci n'est pas reconnu, vérifier son bon fonctionnement sur un ordinateur (le formater sur un PC)
2 - Vérifier que le dispositif USB n'est pas plein.

Réglage antenne par département

Hotbird 13°E

Dpt	Elév.	Azim.
1	36,5	169
2	32,4	168
3	35,9	166
4	38,7	170
5	38,1	170
6	39,0	172
7	37,9	168
8	32,6	169
9	39,0	163
10	33,9	168
11	39,1	165
12	37,9	165
13	39,2	169
14	32,0	161
15	36,2	166
16	35,9	162
17	35,6	161
18	35,0	166
19	36,6	164
20	41,0	173
21	34,8	169
22	32,3	159
23	36,0	165
24	36,5	163
25	35,4	171
26	37,9	169
27	32,6	164
28	33,3	165
29	32,1	158
30	38,5	167
31	38,8	163
32	38,0	162
33	36,5	161
34	38,7	166
35	32,8	161
36	35,0	164
37	34,3	163
38	37,4	170
39	35,8	170
40	37,4	160
41	34,1	164
42	36,7	168
43	37,7	170
44	33,8	161
45	34,0	166

Dpt	Elev.	Azim.
46	37,3	164
47	37,4	162
48	37,9	167
49	33,9	162
50	32,1	161
51	32,9	168
52	34,1	169
53	33,1	162
54	33,1	168
55	33,3	170
56	32,9	159
57	33,3	171
58	35,1	167
59	31,2	167
60	32,4	166
61	32,7	163
62	31,3	166
63	36,5	166
64	38,2	160
65	38,6	162
66	39,6	165
67	34,0	172
68	34,8	172
69	36,8	169
70	34,8	171
71	35,8	168
72	33,5	163
73	37,3	171
74	36,6	170
75	33,0	166
76	31,9	164
77	33,4	167
78	33,0	165
79	35,0	162
80	31,8	166
81	38,4	164
82	37,8	163
83	39,4	170
84	38,7	169
85	34,6	161
86	35,0	163
87	36,4	166
88	34,3	171
89	34,2	167
90	34,9	172

Astra 19°E

Dpt	Elev.	Azim.
1	35,4	161
2	31,2	160
3	34,6	158
4	37,6	162
5	36,9	162
6	38,0	163
7	36,6	160
8	31,5	161
9	37,3	155
10	32,7	160
11	37,5	156
12	36,3	157
13	37,9	160
14	30,4	154
15	34,8	158
16	34,2	155
17	33,8	153
18	33,6	158
19	35,0	157
20	40,0	164
21	33,7	161
22	30,5	152
23	34,5	157
24	34,9	155
25	34,4	163
26	36,7	161
27	31,1	157
28	31,9	157
29	30,3	150
30	37,1	159
31	37,1	155
32	36,3	154
33	34,7	153
34	37,2	158
35	31,1	153
36	33,5	157
37	32,8	156
38	36,3	161
39	34,7	162
40	35,5	152
41	32,7	157
42	35,4	160
43	36,5	162
44	32,1	153
45	32,7	158

Dpt	Élev.	Azim.
46	35,7	156
47	35,7	154
48	36,4	158
49	32,3	154
50	30,5	154
51	31,7	161
52	33,0	162
53	31,5	154
54	32,0	161
55	32,3	162
56	31,1	151
57	32,4	164
58	33,8	159
59	30,0	160
60	31,2	159
61	31,2	155
62	30,0	159
63	35,1	158
64	36,3	152
65	36,8	153
66	37,9	156
67	33,2	165
68	33,9	164
69	35,5	161
70	33,8	163
71	34,5	160
72	31,9	155
73	36,3	163
74	35,6	162
75	31,7	158
76	30,5	157
77	32,1	159
78	31,6	158
79	33,3	154
80	30,5	159
81	36,8	156
82	36,1	155
83	38,2	162
84	37,4	161
85	32,8	153
86	33,5	155
87	35,0	158
88	33,3	163
89	33,0	160
90	33,9	164

Eutelsat 5WA 5°O

Dpt	Élev.	Azim.
1	36,1	194
2	32,5	191
3	36,3	191
4	37,9	196
5	37,3	196
6	37,9	197
7	37,8	193
8	32,4	193
9	39,9	190
10	33,9	192
11	39,7	191
12	38,4	191
13	38,8	194
14	33,6	185
15	36,6	191
16	37,1	187
17	37,1	186
18	35,5	190
19	37,3	190
20	39,5	199
21	34,6	193
22	34,4	183
23	36,6	190
24	37,6	188
25	34,6	195
26	37,5	194
27	33,5	188
28	34,1	189
29	34,5	181
30	38,4	193
31	39,7	189
32	39,3	188
33	38,1	186
34	38,9	192
35	34,4	185
36	35,8	189
37	35,4	188
38	36,9	195
39	35,3	195
40	39,1	186
41	35,0	189
42	36,6	193
43	37,1	195
44	35,5	185
45	34,5	190

Dpt	Elev.	Azim.
46	38,2	189
47	38,7	188
48	38,0	192
49	35,4	186
50	33,7	185
51	32,9	192
52	33,8	193
53	34,5	186
54	33,1	192
55	32,9	194
56	35,1	183
57	32,6	195
58	35,2	192
59	31,4	190
60	32,9	190
61	33,9	187
62	31,7	189
63	36,8	191
64	40,0	186
65	40,0	188
66	40,1	191
67	33,1	196
68	33,8	196
69	36,5	194
70	34,1	195
71	35,6	193
72	34,6	187
73	36,5	196
74	35,9	195
75	33,6	190
76	32,7	188
77	33,7	191
78	33,6	189
79	36,4	186
80	32,3	189
81	39,1	190
82	38,8	189
83	38,6	196
84	38,2	195
85	36,3	185
86	36,1	188
87	36,7	191
88	33,5	195
89	34,4	191
90	34,0	196

Réglage antenne par département

Turksat 42°E

Dpt	Elév.	Azim.
1	26,1	134
2	22,5	134
3	24,6	132
4	27,9	134
5	27,5	134
6	28,6	135
7	26,6	132
8	23,0	135
9	26,0	129
10	23,7	134
11	26,4	130
12	25,7	130
13	27,8	132
14	20,3	129
15	24,7	131
16	23,4	129
17	22,8	128
18	23,8	132
19	24,5	130
20	30,4	135
21	24,6	134
22	19,9	127
23	24,2	131
24	24,0	129
25	25,7	136
26	26,9	133
27	21,5	131
28	22,2	131
29	19,3	126
30	26,9	132
31	25,8	129
32	24,9	128
33	23,4	127
34	26,7	131
35	20,7	128
36	23,4	131
37	22,6	130
38	26,8	134
39	25,7	135
40	23,8	127
41	22,7	131
42	25,6	133
43	27,0	134
44	21,4	128
45	23,1	132

Dpt	Elev.	Azim.
46	24,9	129
47	24,5	128
48	26,2	131
49	21,9	129
50	20,4	129
51	23,0	134
52	24,3	135
53	21,2	129
54	23,2	134
55	23,8	135
56	20,2	127
57	24,3	137
58	24,3	133
59	21,4	134
60	22,1	133
61	21,3	130
62	21,2	133
63	25,0	132
64	24,4	126
65	25,1	127
66	26,7	129
67	25,1	137
68	25,7	137
69	26,0	133
70	25,2	136
71	25,1	133
72	21,9	130
73	27,2	135
74	26,5	135
75	22,4	132
76	21,1	131
77	22,9	133
78	22,2	132
79	22,6	128
80	21,5	133
81	25,9	130
82	25,0	129
83	28,4	134
84	27,5	133
85	21,9	128
86	23,0	130
87	25,0	132
88	25,0	136
89	23,7	133
90	25,6	136

Astra2 28,2°E

Dpt	Élev.	Azim.
1	32,5	150
2	28,5	149
3	31,4	147
4	34,6	150
5	34,0	150
6	35,2	151
7	33,4	148
8	28,8	150
9	33,6	144
10	29,8	149
11	33,9	145
12	32,9	145
13	34,7	148
14	27,0	143
15	31,5	146
16	30,6	143
17	30,1	142
18	30,4	147
19	31,6	145
20	37,2	151
21	30,8	150
22	26,9	141
23	31,1	146
24	31,2	144
25	31,7	151
26	33,6	149
27	28,0	146
28	28,7	146
29	26,5	140
30	33,9	147
31	33,3	144
32	32,5	143
33	30,9	142
34	33,8	146
35	27,6	143
36	30,2	145
37	29,4	145
38	33,3	150
39	31,9	150
40	31,5	141
41	29,4	146
42	32,3	148
43	33,6	150
44	28,5	142
45	29,6	147

Dpt	Élev.	Azim.
46	32,2	144
47	31,9	143
48	33,1	147
49	28,8	143
50	27,1	143
51	29,0	149
52	30,3	150
53	28,0	144
54	29,2	149
55	29,7	151
56	27,3	141
57	29,9	152
58	30,7	148
59	27,2	149
60	28,2	148
61	27,9	144
62	27,2	148
63	31,8	147
64	32,2	141
65	32,8	142
66	34,3	145
67	30,8	153
68	31,5	153
69	32,5	149
70	31,2	151
71	31,6	149
72	28,6	144
73	33,5	151
74	32,8	151
75	28,7	147
76	27,4	146
77	29,2	148
78	28,6	147
79	29,7	143
80	27,6	148
81	33,2	145
82	32,4	144
83	35,2	150
84	34,3	149
85	29,1	142
86	30,0	144
87	31,8	147
88	30,8	152
89	30,0	148
90	31,4	152

Arabsat3A 26°E

Dpt	Elev.	Azim.
1	33,3	152
2	29,2	152
3	32,2	150
4	35,4	153
5	34,8	153
6	36,0	154
7	34,3	151
8	29,6	153
9	34,6	146
10	30,6	152
11	34,9	147
12	33,8	148
13	35,6	151
14	27,9	146
15	32,4	149
16	31,6	146
17	31,1	145
18	31,3	149
19	32,5	148
20	38,0	154
21	31,6	152
22	27,9	144
23	32,0	148
24	32,2	146
25	32,5	154
26	34,5	152
27	28,8	148
28	29,6	148
29	27,5	142
30	34,8	150
31	34,3	146
32	33,5	145
33	31,9	145
34	34,8	149
35	28,5	145
36	31,1	148
37	30,3	147
38	34,1	152
39	32,7	153
40	32,5	144
41	30,3	148
42	33,1	151
43	34,4	152
44	29,4	145
45	30,4	150

Dpt	Elev.	Azim.
46	33,1	147
47	32,9	146
48	34,0	149
49	29,7	146
50	28,0	146
51	29,7	152
52	31,1	153
53	29,0	146
54	30,0	152
55	30,4	154
56	28,3	143
57	30,6	155
58	31,6	150
59	28,0	151
60	29,0	150
61	28,8	147
62	27,9	150
63	32,7	149
64	33,3	143
65	33,9	145
66	35,2	147
67	31,5	156
68	32,2	155
69	33,4	152
70	31,9	154
71	32,4	151
72	29,5	147
73	34,3	154
74	33,5	153
75	29,5	150
76	28,2	149
77	30,0	150
78	29,4	149
79	30,7	146
80	28,4	150
81	34,2	147
82	33,4	146
83	36,0	152
84	35,2	151
85	30,1	145
86	30,9	147
87	32,7	150
88	31,5	155
89	30,8	151
90	32,1	155

Réglage antenne par département

EutelsatW2 16°E

Dpt	Elev.	Azim.
1	36,0	165
2	31,9	164
3	35,3	162
4	38,2	166
5	37,6	166
6	38,6	167
7	37,3	164
8	32,1	165
9	38,3	159
10	33,3	164
11	38,4	160
12	37,2	161
13	38,6	164
14	31,3	158
15	35,6	162
16	35,1	158
17	34,8	157
18	34,4	162
19	35,9	160
20	40,6	168
21	34,3	165
22	31,5	155
23	35,3	161
24	35,8	159
25	34,9	167
26	37,4	165
27	31,9	160
28	32,7	161
29	31,3	154
30	37,9	163
31	38,0	159
32	37,2	158
33	35,7	157
34	38,0	162
35	32,0	157
36	34,3	161
37	33,6	160
38	36,9	165
39	35,4	166
40	36,5	156
41	33,5	160
42	36,1	164
43	37,2	166
44	33,0	157
45	33,4	162

EutelsatW3 7°E

Dpt	Elév.	Azim.
46	36,6	160
47	36,6	158
48	37,2	163
49	33,2	158
50	31,4	158
51	32,4	164
52	33,6	166
53	32,3	158
54	32,6	165
55	32,9	166
56	32,1	155
57	32,9	167
58	34,5	163
59	30,6	163
60	31,9	162
61	32,0	159
62	30,7	162
63	35,9	162
64	37,3	156
65	37,8	157
66	38,8	160
67	33,7	168
68	34,4	168
69	36,2	165
70	34,4	167
71	35,2	164
72	32,8	159
73	36,9	167
74	36,2	166
75	32,5	162
76	31,2	161
77	32,8	163
78	32,4	162
79	34,2	158
80	31,2	162
81	37,7	160
82	37,0	159
83	38,9	166
84	38,1	165
85	33,8	157
86	34,3	159
87	35,8	162
88	33,9	167
89	33,7	163
90	34,5	168

Dpt	Elév.	Azim.
46	38,3	172
47	38,5	171
48	38,6	175
49	35,0	170
50	33,2	169
51	33,5	176
52	34,6	177
53	34,2	170
54	33,7	176
55	33,8	178
56	34,2	167
57	33,7	179
58	35,7	175
59	31,8	175
60	33,2	174
61	33,7	171
62	32,0	174
63	37,3	175
64	39,5	169
65	39,8	170
66	40,5	173
67	34,3	180
68	35,1	180
69	37,4	177
70	35,2	179
71	36,3	177
72	34,5	171
73	37,7	180
74	37,1	179
75	33,8	174
76	32,7	172
77	34,1	175
78	33,8	173
79	36,1	170
80	32,5	174
81	39,4	173
82	38,8	172
83	39,8	179
84	39,2	177
85	35,8	169
86	36,0	171
87	37,2	175
88	34,6	179
89	34,9	175
90	35,2	180

Sirius 4,8°E

Dpt	Elév.	Azim.
1	37,1	181
2	33,1	178
3	36,8	178
4	39,1	182
5	38,5	182
6	39,3	183
7	38,6	179
8	33,1	180
9	40,3	175
10	34,5	179
11	40,2	176
12	38,9	177
13	39,8	180
14	33,4	172
15	37,1	177
16	37,2	174
17	37,0	172
18	35,9	177
19	37,6	176
20	41,2	185
21	35,4	180
22	33,9	170
23	37,0	176
24	37,8	174
25	35,7	182
26	38,5	180
27	33,7	175
28	34,3	175
29	33,9	168
30	39,3	179
31	40,0	175
32	39,4	174
33	38,0	172
34	39,6	178
35	34,2	172
36	36,1	176
37	35,5	174
38	37,9	181
39	36,3	181
40	38,9	172
41	35,2	175
42	37,4	179
43	38,2	181
44	35,3	172
45	34,9	177

Dpt	Elév.	Azim.
46	38,5	175
47	38,8	174
48	38,7	178
49	35,3	173
50	33,5	172
51	33,6	179
52	34,7	180
53	34,4	173
54	33,8	179
55	33,8	181
56	34,6	170
57	33,6	182
58	35,8	178
59	31,9	178
60	33,3	177
61	33,9	174
62	32,1	177
63	37,4	178
64	39,8	172
65	40,1	173
66	40,7	177
67	34,3	183
68	35,0	183
69	37,4	180
70	35,2	182
71	36,4	180
72	34,7	174
73	37,7	183
74	37,1	182
75	33,9	177
76	32,9	175
77	34,2	178
78	33,9	176
79	36,4	173
80	32,6	177
81	39,5	176
82	39,0	175
83	39,8	182
84	39,3	181
85	36,1	172
86	36,3	174
87	37,3	178
88	34,6	182
89	35,0	178
90	35,2	183

Réglage antenne par département

Intelsat/Thor 1°O
Dpt	Elév.	Azim.	Dpt	Elév.	Azim.
1	36,7	189	46	38,5	184
2	32,9	186	47	38,9	182
3	36,7	186	48	38,5	186
4	38,7	190	49	35,5	181
5	38,0	190	50	33,8	180
6	38,7	192	51	33,4	187
7	38,3	188	52	34,3	188
8	32,9	187	53	34,7	180
9	40,3	184	54	33,6	187
10	34,3	187	55	33,4	188
11	40,2	185	56	35,1	177
12	38,8	185	57	33,2	190
13	39,5	189	58	35,7	186
14	33,7	180	59	31,8	185
15	37,1	185	60	33,2	185
16	37,4	182	61	34,1	181
17	37,3	180	62	32,1	184
18	35,9	185	63	37,2	186
19	37,7	184	64	40,2	180
20	40,4	193	65	40,3	182
21	35,1	188	66	40,6	185
22	34,4	177	67	33,7	191
23	37,0	184	68	34,5	191
24	37,9	182	69	37,1	188
25	35,3	190	70	34,7	190
26	38,1	189	71	36,1	187
27	33,7	183	72	34,9	182
28	34,4	183	73	37,2	191
29	34,5	176	74	36,6	190
30	39,0	187	75	33,9	184
31	40,1	183	76	33,0	183
32	39,6	182	77	34,1	185
33	38,3	180	78	33,9	184
34	39,4	186	79	36,6	181
35	34,5	179	80	32,6	184
36	36,1	183	81	39,5	184
37	35,6	182	82	39,1	183
38	37,5	189	83	39,3	190
39	35,9	189	84	38,9	189
40	39,3	180	85	36,4	180
41	35,3	183	86	36,4	182
42	37,2	187	87	37,1	186
43	37,7	190	88	34,2	190
44	35,6	179	89	34,8	186
45	34,9	185	90	34,7	191

Nilesat 101 7°O
Dpt	Elév.	Azim.	Dpt	Elév.	Azim.
1	35,7	197	46	37,9	192
2	32,2	194	47	38,4	191
3	35,9	194	48	37,6	195
4	37,5	199	49	35,2	189
5	36,8	198	50	33,5	188
6	37,4	200	51	32,6	194
7	37,4	196	52	33,4	196
8	32,0	195	53	34,3	188
9	39,6	192	54	32,7	195
10	33,5	195	55	32,5	196
11	39,4	194	56	35,0	185
12	38,1	194	57	32,2	198
13	38,4	197	58	34,9	194
14	33,4	188	59	31,2	193
15	36,3	193	60	32,6	192
16	36,9	190	61	33,7	189
17	36,9	189	62	31,5	192
18	35,2	193	63	36,5	194
19	37,0	192	64	39,8	189
20	38,9	202	65	39,7	190
21	34,2	196	66	39,8	194
22	34,3	185	67	32,6	199
23	36,3	192	68	33,4	199
24	37,4	191	69	36,1	196
25	34,2	198	70	33,7	198
26	37,1	197	71	35,2	196
27	33,3	190	72	34,4	190
28	33,8	191	73	36,0	199
29	34,5	184	74	35,5	198
30	38,0	196	75	33,3	192
31	39,4	192	76	32,5	190
32	39,0	191	77	33,4	193
33	37,9	189	78	33,3	192
34	38,5	195	79	36,2	189
35	34,3	187	80	32,0	192
36	35,5	192	81	38,8	193
37	35,1	190	82	38,5	192
38	36,5	197	83	38,1	199
39	34,9	197	84	37,8	197
40	38,9	189	85	36,1	188
41	34,7	191	86	35,9	190
42	36,3	195	87	36,3	194
43	36,6	198	88	33,1	198
44	35,4	188	89	34,0	194
45	34,2	193	90	33,5	199

Hispasat 30°O
Dpt	Elév.	Azim.	Dpt	Elév.	Azim.
1	26,7	225	46	29,8	221
2	24,8	221	47	30,6	220
3	27,8	222	48	28,9	223
4	27,7	226	49	28,5	218
5	27,3	226	50	27,4	216
6	27,3	228	51	24,9	222
7	28,3	224	52	25,2	223
8	24,3	222	53	27,8	217
9	31,1	222	54	25,0	222
10	25,6	222	55	24,4	223
11	30,6	223	56	29,2	215
12	29,6	222	57	23,8	224
13	28,8	226	58	26,8	222
14	27,3	216	59	24,2	220
15	28,2	222	60	25,5	220
16	29,6	219	61	27,1	218
17	29,9	218	62	24,6	219
18	27,4	221	63	28,1	222
19	29,0	221	64	32,2	219
20	28,0	229	65	31,8	220
21	25,9	223	66	30,9	223
22	28,6	214	67	23,9	225
23	28,5	221	68	24,4	226
24	29,8	220	69	27,3	224
25	25,3	225	70	25,0	225
26	27,8	225	71	26,7	223
27	26,5	218	72	27,6	218
28	26,8	219	73	26,5	226
29	29,1	213	74	26,3	225
30	28,9	224	75	26,0	220
31	31,0	222	76	25,8	218
32	31,1	220	77	25,9	221
33	30,7	219	78	26,2	220
34	29,5	224	79	29,2	218
35	28,1	216	80	25,1	219
36	28,0	220	81	30,3	222
37	28,0	219	82	30,5	221
38	27,3	225	83	28,2	227
39	26,0	225	84	28,3	226
40	31,6	219	85	29,5	217
41	27,5	219	86	28,6	219
42	27,6	223	87	28,0	222
43	27,3	226	88	24,5	225
44	28,9	217	89	26,2	222
45	26,7	221	90	24,6	225

TUNER NUMÉRIQUE

Démodulation	QPSK, 8PSK, LDPC, BCH
Réception	DVB-S/S2
Bande de fréquence	950 - 2150 MHz
Tensions	13V V/18V H
Commande LNB	22kHz, DiSEqC 1.0 / 1.1 / 1.2 / 1.3
Débit Symboles	1-35Msps & Auto
FEC	AUTOMATIQUE + 1/2, 2/3, 3/4, 5/6, 7/8

ALIMENTATION

Gamme de Tensions	220 VAC 50/60 Hz
Consommation en fonctionnement	20 W
Consommation en veille	≤ 1 W

AUDIO/VIDÉO

Résolution vidéo	1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Décodeur Vidéo	MPEG-1/MPEG-2/MPEG-4/HD/H.264/DivX
Format écran	4:3, 16:9, Letterbox
Modes Audio	Stéréo, Numérique, gauche, droite

CONNECTEURS

HDMI	Sortie vidéo, audio G/D
Péritel TV	Sortie vidéo CVBS, RVB, audio G/D
LNB	Entrée F
Audio	RCA Audio Numérique

DOLBY.

DIGITAL PLUS

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.

Importé par SEDEA Parc d'activités du mélantois rue des saules CS80458 59814 LESQUIN cedex
