MODE D'EMPLOI K50M15BL2 SHARP

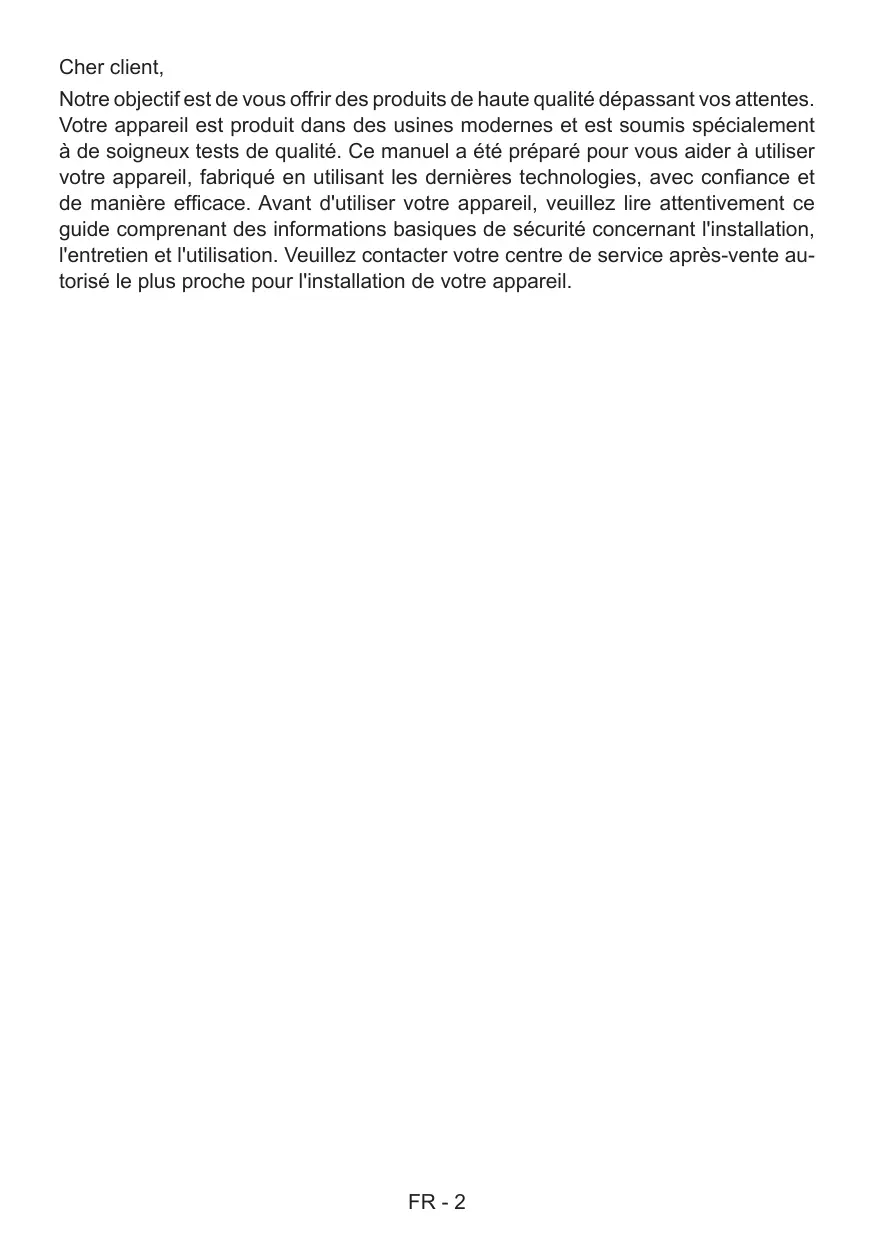

Cher client, Notre objectif est de vous offrir des produits de haute qualité dépassant vos attentes. Votre appareil est produit dans des usines modernes et est soumis spécialement à de soigneux tests de qualité. Ce manuel a été préparé pour vous aider à utiliser votre appareil, fabriqué en utilisant les dernières technologies, avec confiance et de manière efficace. Avant d'utiliser votre appareil, veuillez lire attentivement ce guide comprenant des informations basiques de sécurité concernant l'installation, l'entretien et l'utilisation. Veuillez contacter votre centre de service après-vente autorisé le plus proche pour l'installation de votre appareil. FR - 2 Contenu Présentation et taille du produit Avertissements Préparation de l’installation et de l’utilisation Utilisation du four Nettoyage et entretien de votre produit Service et transport FR - 3 Panneau de commande Poignée Porte du four Élément chauffant inférieur (derrière la plaque) Élément chauffant supérieur (derrière la plaque) Grille Lampe de four Plaque de cuisson Guides Plaques de blocage de l’extraction d’air FR - 4 enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants non supervisés. CE MANUEL EST PRÉPARÉ POUR • AVERTISSEMENT : PLUS D’UN MODÈLE. VOTRE APPAL’appareil est ses

REIL PEUT DONC NE PAS DISPOSER

DE CERTAINES DES FONCTIONS

pièces accessibles DÉCRITES DANS CE MANUEL. chauffent durant l’utiFAITES ATTENTION AUX EXPRESlisation. Faites attenSIONS AYANT DES ILLUSTRATIONS

DURANT VOTRE LECTURE DE CE

tion à ne pas toucher MANUEL D’UTILISATION. les éléments chauffants. Les enfants Avertissements généraux de moins de 8 ans de sécurité doivent être tenus à distance de l’appa• Cet appareil peut être reil, sauf en cas de utilisé par des enfants supervision continue. de plus de 8 ans et des personnes aux capa• AVERTISSEMENT : cités physiques, senDanger de feu : ne stocsorielles ou mentales kez pas d’objets sur les réduites ou manquant surfaces de cuisson. d'expérience et de

• AVERTISSEMENT : connaissances s'ils sont Si la surface est crasupervisés ou s'ils ont quelée, éteignez reçu des instructions l’appareil pour éviter concernant l'utilisation tout risque de choc de cet appareil en toute électrique. sûreté et comprennent • Cet appareil n'est pas les risques courus. Les conçu pour être utiliAVERTISSEMENTS DE SÉCURITÉ LISEZ CES INSTRUCTIONS ENTIÈREMENT AVEC ATTENTION AVANT D’UTILISER VOTRE APPAREIL, ET GARDEZ-LES DANS UN EMPLACEMENT PRATIQUE POUR UNE CONSULTATION ULTÉRIEURE, SI NÉCESSAIRE. FR - 5 de remplacer la lampe sé via un minuteur ou pour éviter tout risque un système de téléde choc électrique. commande externe.
• Durant l’utilisation,
• ATTENTION : Les l’appareil chauffe. pièces accessibles Faites attention à peuvent chauffer ne pas toucher les durant l’utilisation du éléments chauffants four (cuisson normale à l’intérieur du four. ou gril). Les jeunes enfants doivent être
• Durant l’utilisation, tenus à distance. des poignées tenues pendant une longue appareil est fabriqué conforpériode peut devenir • Votre mément aux standards et lois locales et internationales en vigueur. chaude en conditions travaux d’entretien et de répanormales d’utilisation. • Les ration ne doivent être effectués
• N’utilisez pas de netque par des techniciens de service autorisés. Les travaux d’instoyeur abrasif agressif tallation et de réparation effectués ou de grattoir métalpar des techniciens non-autorisés peuvent vous mettre en danger. Il lique pour nettoyer le est dangereux d’altérer ou de moverre des plaques et les difier les spécifications de l’appareil d’une quelconque manière. autres surfaces, ceux• Avant l’installation, assurez-vous ci pouvant rayer les que les conditions locales de surfaces et provoquer distribution (nature et pression l’éclatement du verre ou du gaz ou tension et fréquence et les exigences de endommager la surface. électriques) l’appareil sont compatibles. Les exigences de cet appareil sont
• N’utilisez pas de netsur l’étiquette. toyeur à vapeur pour • indiquées ATTENTION : Cet appareil est uninettoyer cet appareil. quement conçu pour la cuisson des aliments dans un environnement
• AVERTISSEMENT : domestique en intérieur, il ne doit Assurez-vous que l’ap- pas être utilisé à d’autres fins ou dans d’autres applications, comme pareil est éteint avant FR - 6

une utilisation non domestique, dans un environnement commercial ou pour chauffer des pièces. N’essayez pas de soulever ou de déplacer l’appareil en tirant sur la poignée de porte. Toutes les mesures de sécurité possibles ont été prises pour assurer votre sécurité. Puisque le verre peut casser, vous devez faire attention à ne pas le rayer. Évitez de frapper ou de heurter le verre avec des accessoires. Assurez-vous que le cordon d’alimentation ne soit pas coincé durant l’installation. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou par une personne similairement qualifiée pour éviter tout risque. Lorsque la porte du four est ouverte, ne laissez pas les enfants grimper ou s’assoir sur la porte. Avertissements d’installation

• N’utilisez pas l’appareil avant qu’il ne soit complètement installé.
• L’appareil doit être installé par un technicien autorisé et mis en service. Le fabricant n’est pas responsable de tout dommage pouvant être causé par une mise en place ou installation effectuée par des personnes non-autorisées.
• Lorsque vous déballez l’appareil, assurez-vous qu’il n’ait pas été endommagé durant le transport. En cas de défaut, n’utilisez pas l’appareil et contactez un agent de service qualifié immédiatement. Les matériaux utilisés dans l’emballage (nylon, agrafes, styrofoam, etc...) pouvant avoir des effets nocifs sur les enfants, ils doivent être collectés et éliminés immédiatement.
• Protégez votre appareil des effets atmosphériques. Ne l’exposez pas au soleil, à la pluie, à la neige, etc...
• Les matériaux entourant l’appareil doivent être capables de supporter une température d’au moins 100°C. Durant l’utilisation

• Durant votre première utilisation du four, une odeur se dégagera des matériaux d’isolation et des éléments chauffants. Pour cette raison, avant d’utiliser votre four, faitesle tourner à vide à la température maximale pendant 45 minutes. Au même moment vous devez ventilez correctement l’environnement dans lequel le produit est installé.
• Durant l’utilisation, les surfaces extérieures et intérieures du four peuvent chauffer. Lorsque vous ouvrez la porte de four, reculez pour éviter la vapeur chaude sortant du four. Celle-ci peut poser un risque de brûlure.
• Ne placez pas de matériaux inflammables ou combustibles dans ou près de l’appareil lorsqu’il fonctionne.
• Utilisez toujours des gants pour four pour retirer et remplacer les aliments dans le four.
• Ne laissez pas les plaques de cuisson sans surveillance lorsque vous cuisinez avec des huiles solides ou liquides. Celles-ci peuvent prendre feu lorsqu’elles sont soumises à de la chaleur extrême. Ne versez jamais d’eau sur les flammes causées par l’huile. Recouvrez la casserole ou la poêle avec un couvercle afin d’étouffer FR - 7

la flamme s’étant développée et éteignez les plaques électriques. Si vous n’utilisez pas l’appareil pendant une période prolongée, débranchez-le. Gardez l’interrupteur principal de contrôle à l’arrêt. Lorsque vous n’utilisez pas l’appareil, gardez aussi la vanne de gaz fermée. Assurez-vous que les boutons de commande de l’appareil soient toujours en position « 0 » lorsqu’il n’est pas utilisé. Les plaques de cuisson s’inclinent lorsqu’elles sont retirées du four. Faites attention à ne pas renverser de liquide chaud. Lorsque la porte du four est ouverte, ne laissez rien dessus. Ceci pourrait déséquilibrer votre appareil ou endommager la porte. Ne placez pas d’objets lourds ou inflammables (nylon, sac plastique, papier, tissu, etc...) dans le four. Ceci inclut les articles de cuisines comprenant des parties en plastique (par ex. poignées). N’accrochez pas de chiffon ou de vêtements sur l’appareil ou sa poignée. Durant le nettoyage et l’entretien Coupez toujours l’appareil avant d’effectuer des opérations de nettoyage ou d’entretien. Ceci est possible après avoir coupé l’appareil ou les interrupteurs principaux. Ne retirez pas les boutons de commande pour nettoyer le panneau de commande. POUR MAINTENIR L’EFFICACITÉ ET LA SÉCURITÉ DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER DES PIÈCES DÉTACHÉES

ORIGINALES ET DE N’APPELER

QUE NOS AGENTS DE SERVICES

AUTORISÉS EN CAS DE BESOIN. PRÉPARATION DE L’INSTALLATION ET DE L’UTILISATION Fabriqué avec des pièces et matériaux de meilleure qualité, ce four moderne et pratique répond à tous vos besoins. Assurez-vous de lire ce manuel pour obtenir de meilleurs résultats et éviter les problèmes futurs. Les informations fournies ci-dessous contiennent des règles importantes concernant la mise en place et les opérations de service. Elles doivent impérativement être lues, particulièrement par le technicien positionnant l’appareil. CONTACTEZ UN CENTRE DE SERVICE AUTORISÉ POUR L’INSTALLATION DE VOTRE FOUR !

CHOISIR UN EMPLACEMENT

POUR LE FOUR

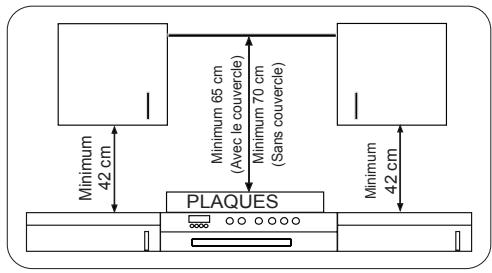

––Vous devez faire attention à plusieurs points durant la mise en place de votre four. Assurez-vous de prendre nos considérations ci-dessous en compte afin d’éviter tout problème et toute situation dangereuse pouvant se développer ultérieurement. ––Durant la mise en place du four, faites attention à ce que des matériaux inflammables ou combustibles, tels que des rideaux, de l’huile, des vêtements, etc..., ne soient pas à proximité de l’appareil, ceux-ci pouvant rapidement prendre feu. ––Les meubles entourant l’appareil doivent utiliser des matériaux résistant à des températures 50 °C supérieures à la température ambiante. FR - 8 42 cm PLAQUES Minimum Minimum 65 cm (Avec le couvercle) Les changements requis des placards muraux et ventilateurs d’extraction audessus du produit combiné encastrable ainsi que les hautes minimales de la planche de four sont présentés dans la Figure 1. Le ventilateur d’extraction doit ainsi être au moins 65 cm au-dessus des plaques de cuisson. Si aucun ventilateur d’extraction n’est installé, la hauteur ne doit pas être inférieure à 70 cm.

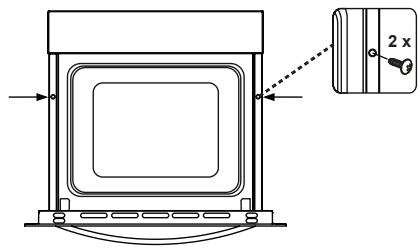

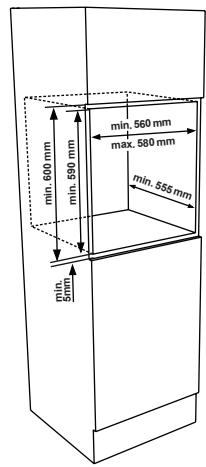

Insérez le four dans son emplacement en le poussant vers l’avant. Ouvrez la porte du four et insérez deux vis dans les trous situés sur le cadre du four. Lorsque le cadre du four touche la surface en bois du compartiment, serrez les vis. Surface de travail min. min. 25 mm 50 mm Four encastrable Les instructions fournies ci-dessous doivent être suivies impérativement durant le raccordement : 550 mm

595 mm Si le four est installé sous une plaque de cuisson, la distance entre la surface de travail et le panneau supérieur du four doit être au moins 50 mm et la distance entre la surface de travail et la surface supérieure du panneau de contrôle doit être au moins 25 mm.

RACCORDEMENT ET SÉCURITÉ

DU FOUR ENCASTRABLE

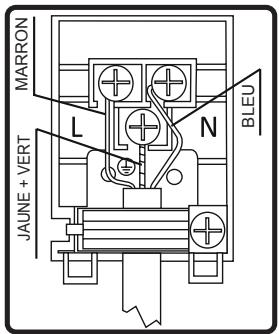

576 mm min. 590 mm min. 5mm min. 600 mm 557 mm Plaques encastrables ––Le câble de mise à la terre doit être connecté via la vis dotée de la marque de terre. Le raccordement du câble d’alimentation doit correspondre à la Figure 6. Si aucune prise mise à la terre et se conformant aux normes n’existe dans l’environnement d’installation, appelez le centre de service immédiatement. FR - 9 ––La prise mise à la terre doit être proche de l’appareil. N’utilisez jamais de cordon d’extension. ––Le câble d’alimentation ne doit pas entrer en contact avec la surface chaude du produit. ––En cas de câble d’alimentation endommagé, assurez-vous d’appeler le centre de service autorisé. Le câble doit être remplacé par le centre de service autorisé. ––Le câblage de l’appareil doit être remplacé par le centre de service autorisé. Un câble d’alimentation de type H05VV-F doit être utilisé. ––Un raccordement défectueux pourrait endommager l’appareil. De tels dommages ne seront pas couverts par la garantie. ––L’appareil est conçu pour être raccordé à une alimentation 220-240V. Si la tension de l’alimentation diffère de cette valeur, contactez le centre de service autorisé immédiatement. BLEU JAUNE + VERT MARRON ––Le Fabricant déclare qu’il ne saurait en aucun cas être responsable de tous types de dommages et de pertes dus à un non-respect des normes de sécurité ! FR - 10

UTILISATION DU FOUR

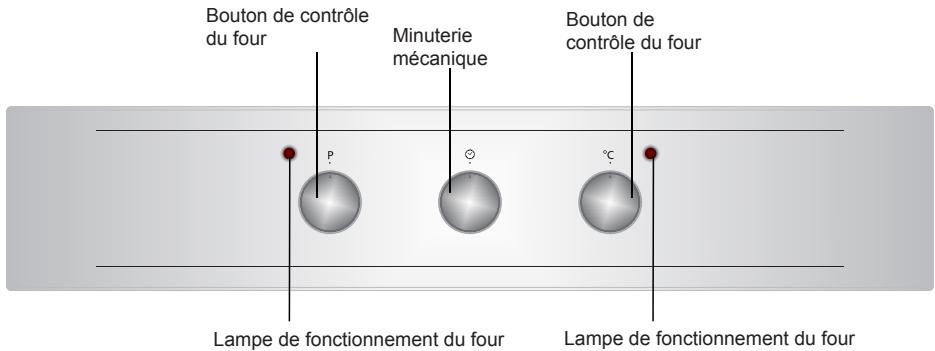

Panneau de contrôle Bouton de contrôle du four Minuterie mécanique Lampe de fonctionnement du four Bouton de contrôle du four Pour sélectionner la fonction de cuisson désirée, tournez le bouton vers le symbole correspondant. Les fonctions du four sont expliquées en détails dans la section suivante. Bouton de contrôle du four Pour sélectionner la fonction de cuisson désirée, tournez le bouton vers le symbole correspondant. Les fonctions du four sont expliquées en détails dans la section suivante. FR - 11 Bouton de contrôle du four Lampe de fonctionnement du four Fonctions du four

• Les fonctions de votre four peuvent différer selon le modèle de votre produit. Lampe du four : Uniquement la lampe du four s’allumera et restera allumée durant toutes les fonctions de cuisson. Fonction de cuisson statique : Le thermostat du four et les voyants d’avertissements s’allumeront, les éléments supérieur et inférieur commenceront à fonctionner. La fonction de cuisson statique émet de la chaleur, ce qui assure une cuisson homogène entre le bas et le haut des aliments. Elle est parfaite pour la cuisson des pâtisseries, des gâteaux, des gratins de pâtes, des lasagnes et des pizzas. Il est recommandé de préchauffer le four pendant 10 minutes et de ne cuire qu’avec une seule grille avec cette fonction. Fonction de chauffage inférieur : Le thermostat du four et les voyants d’avertissement s’allument, l’élément inférieur commence à fonctionner. La fonction de chauffage inférieur est parfaite pour la cuisson des pizzas, la chaleur montant de la partie inférieure du four et chauffant les aliments. Cette fonction est plus adaptée au réchauffage des aliments qu’à leur cuisson. Fonction de chauffage supérieur : Le thermostat du four et les voyants d’avertissements s’allumeront, l’élément supérieur commence à fonctionner. Dans cette fonction, la chaleur émanant de l’élément de chauffage supérieur cuit la partie supérieure des aliments. La fonction de chauffage supérieur est parfaite pour griller la partie supérieure des aliments déjà cuits ou pour chauffer des aliments. Fonction gril : Le thermostat du four et les voyants d’avertissements s’allumeront, l’élément de chauffage du gril commence à fonctionner. La fonction est utilisée pour griller les aliments, utilisez la partie supérieure du four. Graissez légèrement la grille avec de l’huile pour éviter que les aliments ne collent et placez les aliments au centre de la grille. Placez toujours un plateau en dessous pour collecter les gouttes d’huile ou de graisse. Il est recommandé de préchauffer le four pendant environ 10 minutes. Avertissement : Durant la fonction gril, la porte du four doit être fermée et la température du four doit être réglée sur 1900C. Fonction de gril plus rapide : Le thermostat du four et les voyants d’avertissements s’allumeront, les éléments de gril et supérieur commenceront à fonctionner. La fonction est utilisée pour griller plus rapidement les aliments et pour couvrir une large surface, comme pour la grillade de viande. Utilisez la partie supérieure du four. Graissez légèrement la grille avec de l’huile pour éviter que les aliments ne collent et placez les aliments au centre de la grille. Placez toujours un plateau en dessous pour collecter les gouttes d’huile ou de graisse. Il est recommandé de préchauffer le four pendant environ 10 minutes. Avertissement : Durant la fonction gril, la porte du four doit être fermée et la température du four doit être réglée sur 1900C. FR - 12 Utilisez la minuterie mécanique Fonctionnement manuel Lorsque vous réglez le bouton de minuterie en position M, tel qu’indiqué sur l’image, vous pouvez faire fonctionner votre four de manière continue. Lorsque le bouton de minuterie est en position 0, le four ne fonctionnera pas. Utilisation en ajustant la minuterie Réglez la durée de cuisson désirée en tournant le bouton de minuterie pour sélectionner une valeur entre 0 et 100 minutes. À la fin de cette période, le four s’arrête et la minuterie se déclenche en émettant un signal sonore. FR - 13 PLATS Pâtisserie en couches Gâteau Cookie Boulettes de viande grillées Aliments aqueux Poulet Côtelettes Steak de bœuf

INFÉRIEUR-SUPÉRIEUR

GRIL Position de grille Position Période de grille de cuisson (min)

15-25 15-25 FR - 14 Accessoires Le produit est fourni avec des accessoires. Vous pouvez aussi utiliser des accessoires obtenus à partir d’autres sources, ceux-ci devant résister à la chaleur et aux flammes. Vous pouvez utiliser des plats en verre, des plats en silicone et des plaques de cuisson appropriés dans le four. Suivez les instructions du fabricant lorsque vous utilisez des accessoires tiers. Lorsque de petits plats sont utilisés, placez le plat sur la grille, celui étant entièrement sur la partie centrale de la grille. Si les aliments que vous souhaitez cuisiner ne couvrent pas le plateau pour four complètement, si les aliments sont surgelés ou si le plateau est utilisé pour collecter les jus des aliments durant leur grillage, une déformation du plateau peut être observée. Ceci est dû aux hautes températures se développant durant la cuisson. Le plateau reprendra sa forme normale en refroidissant après la cuisson. Ceci est un phénomène physique normal se développant durant le transfert de chaleur. Ne déplacez pas de plats en verre chauds directement du four vers un environnement froid pour éviter de les endommager. Ne les placez pas sur des surfaces froides et humides. Placez-les sur un chiffon sec et laissez-les refroidir lentement. Lorsque vous utilisez le four en fonction gril, nous recommandons (lorsque approprié) d’utiliser la grille fournie avec le produit. Lorsque vous utilisez la grille, placez une plaque sur l’une des positions inférieures afin de collecter les graisses. De l’eau peut être versée dans la plaque pour assister le nettoyage de la plaque. Tel qu’expliqué dans les clauses correspondantes, n’essayez jamais d’utiliser le gril à gaz sans le couvercle de protection du gril. Si votre four est équipé d’un four à gril à gaz, mais si la protection thermique du gril est manquante, ou si elle est endommagée et ne peut pas être utilisé, demandez une pièce de rechange au centre de service le plus proche. Cavité du four Guides: 5 Rack 4 Rack 3 Rack

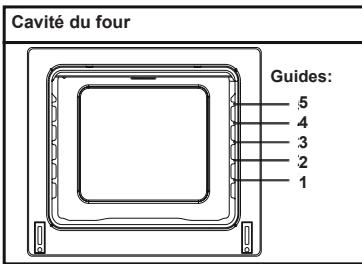

2 Rack 1 Rack Accessoires du four Les accessoires de votre four peuvent différer selon le modèle de votre produit. Grille La grille est utilisée pour griller ou pour placer des plats dans le four. AVERTISSEMENT- .placez la grille correctement dans l’un des guides de la cavité du four et poussez-la vers le bas. FR - 15 Plaque de cuisson peu profonde La plaque de cuisson peu profonde est utilisée pour la cuisson des boulangeries telles que flans, etc... Pour placer correctement la plaque dans la cavité, placez-la dans n’importe quelles guides et poussez-la vers l’arrière.

NETTOYAGE ET ENTRETIEN

DE VOTRE FOUR

NETTOYAGE Avant de commencer le nettoyage de votre four, assurez-vous que tous les boutons de contrôle sont désactivés et que votre appareil est froid. Débranchez l’appareil. N’utilisez pas de matériaux de nettoyage contenant des particules pouvant rayer les parties émaillées Plaque de cuisson profonde La plaque de cuisson profonde est utilisée pour cuire les ragoûts. Pour placer correctement la plaque dans la cavité, placez-la dans n’importe quelles guides et poussezla vers l’arrière. et peintes de votre four. Utilisez des nettoyants crémeux ou liquides, ne contenant pas de particules. Cellesci pouvant endommager les surfaces, n’utilisez pas de crèmes corrosives, de poudres de nettoyage abrasives, de laine métallique ou d’outils durs. Si un excès de liquide s’étant écoulé dans votre four commencent à brûler, il peut endommager l’email. Nettoyez immédiatement tout écoulement de liquide. N’utilisez pas de nettoyeur à vapeur pour nettoyer ce four. Nettoyage de l’intérieur du four. Assurez-vous de débrancher le four avant de commencer son nettoyage Vous obtiendrez de meilleurs résultats si vous nettoyez l’intérieur du four lorsque le four est légèrement chaud. Nettoyez votre four avec un chiffon et de l’eau savonneuse après chaque utilisation. Nettoyez-le à nouveau, cette fois avec un chiffon humide, et séchezle. Un nettoyage complet utilisant des FR - 16 produits de nettoyage de type sec et poudre. Pour les produits équipés de cadres catalytiques en émail, les parois avant et arrière du cadre intérieur n’ont pas besoin d’être nettoyées. Cependant, suivant l’utilisation, il est recommandé de les remplacer après une certaine période de temps. ENTRETIEN Remplacement de la lampe du four Le changement de la lampe du four doit être effectué par un technicien autorisé. La lampe doit être de type E13, T300, 230V, 25W. Avant de changer la lampe, le four doit être débranché et doit être froid. Le design de la lampe est spécifique aux appareils domestiques de cuisson, elle n’est pas adaptée aux applications d’éclairage des pièces.

SERVICE ET TRANSPORT

EXIGENCES AVANT DE CONTACTER LE CENTRE DE SERVICE Si le four ne fonctionne pas : Le four peut être débranché, il y a eu une panne de courant. Nos modèles sont équipés d’une minuterie, le temps peut ne pas être correctement réglé. Si le four ne chauffe pas : La chaleur peut être ajustée avec l’interrupteur de contrôle du chauffage du four. Si la lampe d’intérieur ne s’allume pas : L’alimentation électrique doit être vérifiée. Vérifiez si la lampe est défectueuse. Le cas échéant, remplacez-la en respectant le guide suivant. Cuisson (si les parties inférieure et supérieure ne cuisent pas de manière homogène) : Contrôlez l’emplacement des grilles, la durée de cuisson et les valeurs de chaleur dans le manuel. Si ces instructions ne permettent pas de résoudre un problème avec votre produit, veuillez appeler le centre de service autorisé.

INFORMATIONS RELATIVES AU

TRANSPORT Si vous avez besoin de transporter l’appareil : Gardez l’emballage original du produit et transportez-le dans son emballage original si nécessaire. Suivez les ins- FR - 17 tructions de transport sur l’emballage. Scotchez les pièces supérieures, couvercles et porte-casseroles du four sur les panneaux de cuisson. Placez un papier entre le panneau supérieur et le panneau de cuisson, couvrez le couvercle supérieur puis scotchez aux surfaces latérales du four. Scotchez du carton ou du papier sur la partie vitrée intérieure du panneau avant, les plaques et grilles de votre four pouvant endommager le panneau du four durant le transport. Scotchez aussi les panneaux du four aux parois latérales. Si vous ne disposez de l’emballage original : Mesurez les surfaces externes (surfaces vitrées et peintes) du four contre les chocs possibles. FR - 18
