AWZ7815 - Déshumidificateur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur (sèche-linge à pompe à chaleur)
Marque	Whirlpool
Modèle	AWZ7815
Capacité maximale (coton)	8 kg
Programmes de séchage	Coton Eco, Mixte, Linge de lit, Chemises, Sport, Duvet, Jeans, Repassage facile, Rafraîchir, Rapide, Délicate, Synthétiques, Laine
Options disponibles	Niveau de séchage, Temps de séchage, Départ différé, Rapide, Fresh care+, Verrouillage, Fin de cycle
Système de séchage	Pompe à chaleur (réfrigérant R134a, 0.18 kg, GWP 1430)
Consommation d'énergie (programme Coton Eco 8 kg)	1,78 kWh
Durée du programme Coton Eco (8 kg)	194 minutes
Consommation en veille - Mode arrêt (Po)	0,50 W
Consommation en veille - Mode laissé sur marche (Pl)	1,00 W
Alimentation électrique	230 V ~ 50 Hz
Entretien régulier	Vidanger le réservoir d'eau après chaque cycle ; nettoyer le filtre de porte après chaque cycle ; nettoyer le filtre inférieur lorsque le voyant s'allume
Sécurité	Verrouillage touches enfants (option), arrêt automatique en fin de cycle, ouverture porte possible pendant le cycle
Fonctions spéciales	Fresh care+ (anti-bactérien), anti-plis, départ différé
Réfrigérant	R134a, 0,18 kg
Dimensions	Non communiquées

FOIRE AUX QUESTIONS - AWZ7815 WHIRLPOOL

Pourquoi le sèche-linge ne s'allume-t-il pas ?

Vérifiez que la fiche est correctement branchée dans la prise de courant. Si la prise est endommagée, essayez un autre appareil. En cas de coupure de courant, attendez le rétablissement.

Le sèche-linge ne démarre pas, que faire ?

Assurez-vous que la porte est bien fermée. Si un départ différé est programmé, attendez la fin du délai ou éteignez la machine. Appuyez sur la touche Départ/Pause. Vérifiez que le verrouillage touches n'est pas activé.

Les temps de séchage sont trop longs, pourquoi ?

Un entretien insuffisant (filtres sales) peut allonger le temps. Vérifiez que le programme et les options sont adaptés à la charge. Si le linge est trop humide, augmentez la vitesse d'essorage en machine à laver. Évitez de surcharger l'appareil. La température ambiante idéale se situe entre 14 et 30 °C.

Que faire si le voyant du réservoir d'eau est allumé ?

Le réservoir d'eau est plein. Vidangez-le après chaque cycle : extrayez le réservoir, videz-le dans un évier et replacez-le correctement. Le sèche-linge ne fonctionne pas sans réservoir.

Comment nettoyer le filtre de porte ?

Ouvrez la porte, saisissez le filtre par la poignée et tirez-le vers le haut. Ouvrez-le, retirez les peluches à la main ou sous l'eau courante. Séchez-le avant de le remettre en place en l'enfonçant à fond. Nettoyez-le après chaque cycle.

À quoi sert le filtre inférieur et comment le nettoyer ?

Le filtre inférieur collecte les peluches supplémentaires. Ouvrez le portillon inférieur, extrayez le filtre par la poignée, ouvrez sa paroi arrière et nettoyez le grillage. Remettez-le en place en vous assurant qu'il est bien encastré. Nettoyez-le régulièrement, surtout lorsque le voyant s'allume.

Que signifie le voyant DEMO allumé ?

Le sèche-linge est en mode démo. Pour le quitter : éteignez puis rallumez la machine, appuyez sur Départ/Pause jusqu'au signal sonore, puis rallumez. Le voyant DEMO doit clignoter puis s'éteindre.

Comment utiliser l'option Fresh care+ ?

Cette option réduit la prolifération bactérienne si le linge reste dans le tambour après la fin du cycle. Elle agit pendant 6 heures maximum en contrôlant la température et en faisant tourner le tambour. Si elle a été sélectionnée lors du séchage précédent, elle reste en mémoire.

Que faire en cas de code d'erreur avec un symbole de clé anglaise ?

Éteignez le sèche-linge et débranchez-le. Ouvrez immédiatement la porte pour évacuer la chaleur et retirez le linge. Attendez environ une heure, rebranchez et relancez le cycle. Si l'erreur persiste, contactez le service après-vente en indiquant la position des voyants clignotants.

Puis-je ouvrir la porte pendant le cycle ?

Oui, il est possible d'ouvrir la porte durant le fonctionnement. Après l'avoir refermée, appuyez de nouveau sur la touche Départ/Pause pour reprendre le cycle.

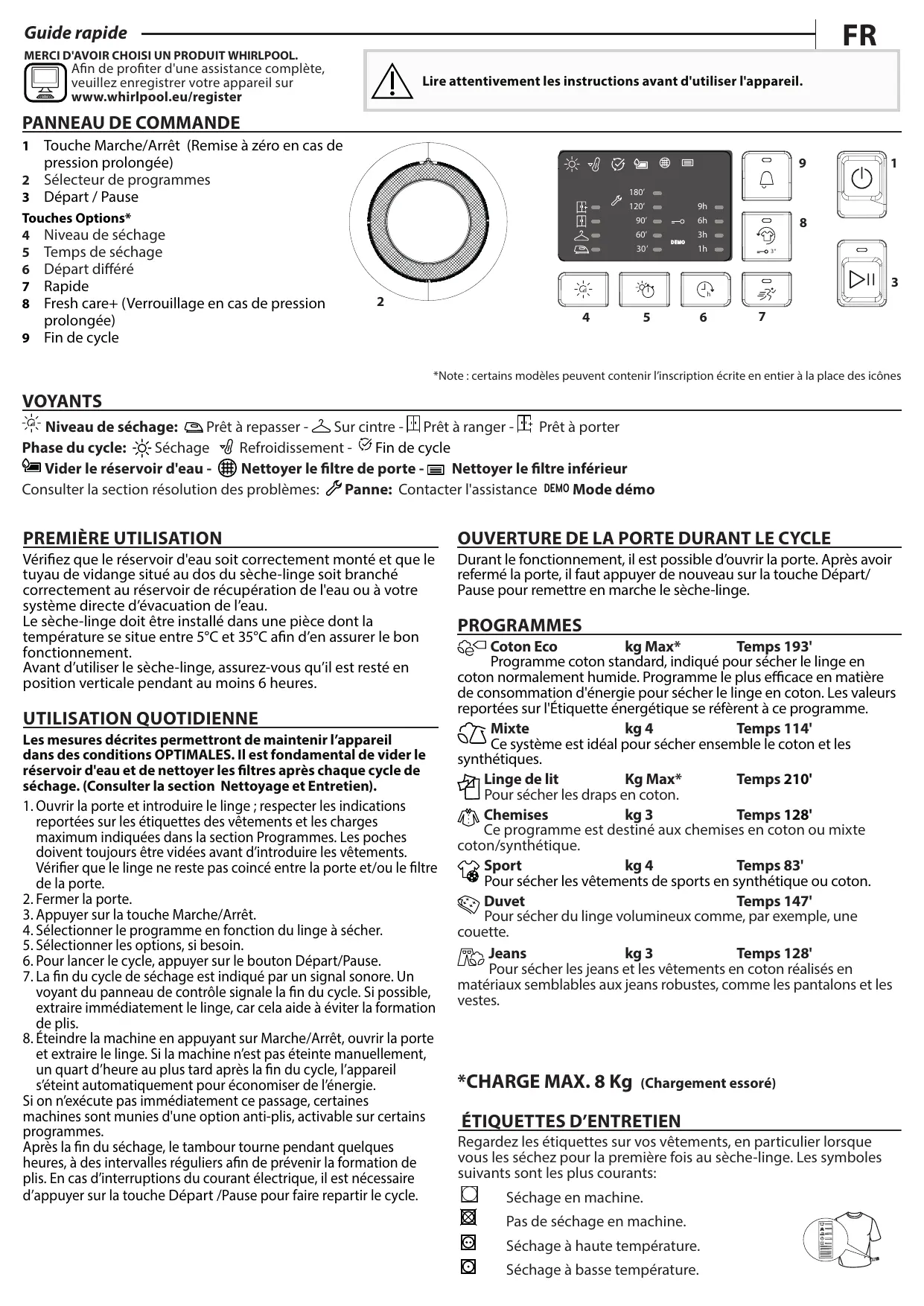

MODE D'EMPLOI AWZ7815 WHIRLPOOL

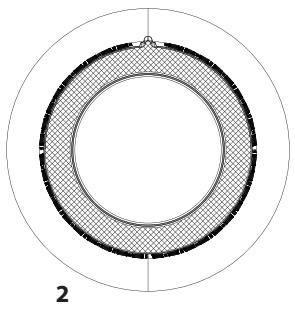

1 Touche Marche/Arrêt (Remise à zéro en cas de pression prolongée) 2 Sélecteur de programmes 3 Départ / Pause

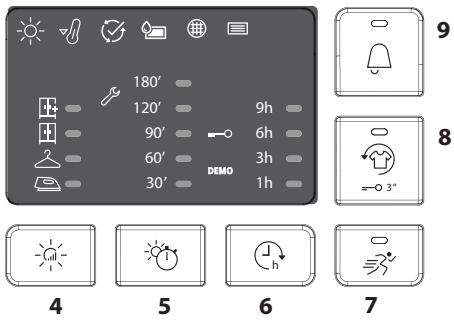

Touches options*

4 Niveau de séchage 5 Temps de séchage 6 Départ différé 7 Rapide 8 Fresh care+ (Verrouillage en cas de pression prolongée) 9 Fin de cycle

*Note: certains modèles peuvent contenir l'inscription écrite en entier à la place des icônes

Voyants

Niveau de séchage: Prêt à repasser - Sur cintre - Prêt à ranger - Prêt à porter

Phase du cycle: Séchage Refroidissement - Fin de cycle

Vider le réservoir d'eau - Nettoyer le filtre de porte - Nettoyer le filtre inférieur

Consulter la section résolution des problèmes : Panne : Contacter l'assistance DEMO Mode démo

Première utilisation

Vérifiez que le réservoir d'eau soit correctement monté et que le tuyau de vidange situé au dos du sèche-linge soit branché correctement au réservoir de récupération de l'eau ou à votre système directe d'évacuation de l'eau.

Le sèche-linge doit être installé dans une pièce dont la température se situe entre 5°C et 35°C afin d'en assurer le bon fonctionnement.

Avant d'utiliser le sèche-linge, assurez-vous qu'il est resté en position verticale pendant au moins 6 heures.

Utilisation quotidenne

Les mesures décrites permettront de maintenir l'appareil dans des conditions OPTIMALES. Il est fondamental de vider le réservoir d'eau et de nettoyer les filtres après chaque cycle de séchage. (Consulter la section Nettoyage et Entretien).

1. Ouvrir la porte et introduire le linge ; respecter les indications reportées sur les étiquettes des vêtements et les charges maximum indiquées dans la section Programmes. Les poches doivent toujours être vidées avant d'introduire les vêtements. Vérifier que le linge ne reste pas coincé entre la porte et/ou le filtre de la porte.
2. Fermer la porte.
3. Appuyer sur la touche Marche/Arrêt.
4. Sélectionner le programme en fonction du linge à sécher.
5. Sélectionner les options, si besoin.
6. Pour lancer le cycle, appuyer sur le bouton Départ/Pause.
7. La fin du cycle de séchage est indiquée par un signal sonore. Un voyant du panneau de contrôle signale la fin du cycle. Si possible, extraire immédiatement le linge, car cela aide à éviter la formation de plis.
8. Éteindre la machine en appuyant sur Marche/Arrêt, ouvrir la porte et extraire le linge. Si la machine n'est pas éteinte manuellement, un quart d'heure au plus tard après la fin du cycle, l'appareil s'est automatiquement éteint pour économiser de l'énergie.

Si on n'exécute pas immédiatement ce passage, certaines machines sont munies d'une option anti-plis, activable sur certains programmes.

Après la fin du séchage, le tambour tourne encore quelques heures, à des intervalles réguliers afin de prévenir la formation de plis. En cas d'interruptions du courant électrique, il est nécessaire d'appuyer sur la touche Départ / Pause pour faire repartir le cycle.

Ouverture de la porte DURANT le CYCLE

Durant le fonctionnement, il est possible d'ouvrir la porte. Après avoir refermé la porte, il faut appuyer de nouveau sur la touche Départ/ Pause pour remettre en marche le sèche-linge.

Coton Eco

kg Max*

Temps 193

Programme coton standard, indiqué pour sécher le linge en coton normalement humide. Programme le plus efficace en matière de consommation d’énergie pour sécher le linge en coton. Les valeurs reportées sur l’Étiquette énergétique se réfèrent à ce programme.

Mixte

kg 4

Temps 114'

Ce système est idéal pour sécher ensemble le coton et les synthétiques.

Linge de lit

Kg Max*

Temps 210'

Pour sécher les draps en coton.

Chemises

kg 3

Temps 128'

Ce programme est destiné aux chemises en coton ou mixte coton/synthétique.

Sport

kg 4

Temps 83'

Pour sécher les vêtements de sports en synthétique ou coton.

Duvet

Temps 147

Pour sécher du linge volumineux comme, par exemple, une couette.

Jeans

kg3

Temps 128'

Pour sécher les jeans et les vêtements en coton réalisés en matériaux semblables aux jeans robustes, comme les pantalons et les vestes.

Étiquettes d'entretien

Regardez les étiquettes sur vos vêtements, en particulier lorsque vous les séchez pour la première fois au sèche-linge. Les symboles suivants sont les plus courants:

Séchage en machine.

Pas de séchage en machine.

Séchage à haute température.

Séchage à basse température.

La durée de ces programmes dépend du poids du linge, du type de tissus, de la vitesse d’essorage utilisée sur votre machine à laver et des autres options sélectionnées.

Sur les modèles avec afficheur, la durée des cycles est indiquée sur le panneau de commande. Le temps résiduel est constamment surveillé et modifié durant le cycle de séchage pour montrer la meilleure estimation possible.

Repassage facile

Ce cycle détend les fibres du linge en facilitant le repassage et le pliage; ne pas utiliser avec du linge encore mouillé. Indiqué pour les petites charges en coton ou mixte coton.

Rafraîchir

Programme rapide indiqué avec toutes les charges, mais plus efficace avec les petites charges. Ne pas utiliser avec du linge encore humide. Le cycle dure environ 20 minutes.

Rapide

30 Pour sécher le linge en coton essoré à grande vitesse dans la machine à laver.

Temps 182

Programme de séchage délicat indiqué pour le linge coloré.

Temps 103

échange délicat des vêtements en soie.

Temps 115

Pour sécher les vêtements en laine. Il est conseillé de rentrer les vêtements avant leur séchage. Faire sécher élément les bords les plus écais qui sont encore humides

Délicate

Pour sécher le linge délicat qui a besoin d'un traitement doux.

Synthétiques

Pour sécher le linge en fibres synthétiques.

Après avoir sélectionné le programme, il est possible de programmer les différentes options, si besoin.

Niveau de séchage

Appuyer plusieurs fois sur le bouton pour obtenir un niveau différent d'humidité résiduelle du linge. Un voyant indique le niveau choisi.

Repassage: séchage très délicat. Utile pour faciliter le repassage du linge tout de suite après la fin du cycle.

Sur Cintres: niveau étudié pour le linge délicat; prêt pour être mis sur les cintres.

Prêt à Ranger: le linge est prêt pour être plié et rangé dans l'armoire.

Prêt à Porter: utilisé pour les vêtements à porter à la fin du cycle.

Temps de séchage

Cette option permet de choisir la durée du cycle de séchage. Appuyer plusieurs fois sur le bouton pour programmer le temps désiré de séchage. Un voyant lumineux, placé sur le panneau de contrôle, signale le temps choisi.

Départ Différé

Cette option permet de programmer un délai par rapport au démarrage du cycle. Appuyer plusieurs fois sur le bouton correspondant afin d'obtenir le délai désiré. Après avoir atteint le temps maximum sélectionnable, une autre pression de la touche remet l'option à zéro. Un indicateur, placé sur le panneau de commande, signale le temps choisi. Après avoir appuyé sur la touche Départ/Pause : la machine signale le temps résiduel avant le démarrage du cycle. En cas d'ouverture de la porte, après sa fermeture, il est nécessaire d'appuyer de nouveau sur la touche Départ/Pause.

Rapid

Permet un séchage plus rapide.

Fresh care+

Si le linge est laissé à l'intérieur du tambour après la fin du cycle, il peut être sujet à une prolifération bactérienne. Cette option permet de réduire cette prolifération à travers le contrôle de la température et la rotation du tambour. Ce traitement a une durée maximum de 6 heures après la fin du programme configuré. Si cette option a été sélectionnée lors du séchage précédent, elle demeure en mémoire.

Si cette option est utilisée en combinaison avec le départ différé, le traitement anti-plis (à travers des rotations périodiques du tambour) sera ajouté même lors de la phase de départ différé.

Verrouillage

Cette option rend toutes les commandes de la machine inaccessibles, sauf la touche Marche/Arrêt.

Avec la machine allumée :

• pour valider l'option, il faut maintenir la touche appuyée jusqu'à ce que le voyant correspondant s'allume.
• pour retirer l'option, il faut maintenir la touche appuyée jusqu'à ce que le voyant correspondant s'éteigne.

Si cette option a été sélectionnée lors du séchage précédent, elle demeure en mémoire.

Fin de cycle

Cette option actionne un signal sonore prolongé en fin de cycle. Il est conseillé de l'actionner si on n'est pas certain d'entendre le son normal de fin de cycle. Si cette option a été sélectionnée lors du séchage précédent, elle demeure en mémoire.

Boutons options

Ces boutons sont utilisés pour personnaliser le programme sélectionné selon les exigences personnelles.

Les options ne sont pas toutes disponibles pour tous les programmes. Certaines options sont incompatibles avec d'autres précédemment programmées. L'incompatibilité est indiquée par un signal sonore et/ou par des voyants clignotants. Si l'option est disponible, le voyant relatif à l'option sélectionnée reste allumé. Certaines options peuvent demeurer dans la mémoire du programme si elles ont été sélectionnées pour le séchage précédent.

WOOLOHN HAND WASH SAFE

Le cycle de séchage Laine de cette machine a été approuvé par The Woolmark Company pour le séchage des vêtements de laine étiquetés "lavage à la main recommandé" à condition que les vêtements soient séchés selon les instructions données par le fabricant de cette machine. Suivez l'étiquette.

d'entretien des vêtements pour d'autres instructions de lavage. M1762. Le symbole Woolmark est une marque certifiée dans de nombreux pays.

Nettoyage et entretien

Débrancher le sèche-linge du réseau électrique durant les opérations de nettoyage et de maintenance.

Vidange du réservoir d'eau après chaque cycle (voir figure A).

Extraire le réservoir du sèche-linge et le vider dans un évier ou autre dispositif d'évacuation, puis le remettre à sa place correctement. Ne pas utiliser le sèche-linge sans avoir d'abord remis le réservoir à sa place.

Nettoyage du filtre de la porte après chaque cycle (voir figure B).

Extraire le filtre et nettoyer sa surface en éliminant les évventuels résidus de peluches, en le passant sous l'eau du robinet ou en l'aspirant avec un aspirateur. Pour des performances optimales, séchez tous les filtres avant de les remettre en place. Ne pas utiliser le sèche-linge sans avoir d'abord remis le filtre à sa place

Comment extraire le contrôle de la porte :

1. Ouvrir la porte et tirer le filtre vers le haut.
2. Ouvrir le filtre et le nettoyer entièrement, en éliminant les traces de peluches. Remettre le filtre à sa place en vérifiant qu'il soit introduit à fond et aligné avec le joint du sèche-linge.

Nettoyage du filtre inférieur quand l'indicateur correspondant s'allume (voir figure C).

Extraire le filtre et nettoyer sa surface en éliminant les évventuels résidus de peluches, en le passant sous l'eau du robinet ou en l'aspirant à l'aide d'un aspirateur. Il est cependant recommandé de nettoyer ce filtre après chaque cycle pour optimiser les prestations du sèche-linge. Ne pas utiliser le sèche-linge sans avoir d'abord remis le filtre à sa place.

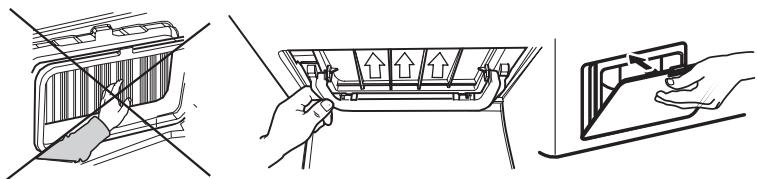

Comment extraire le filtre inférieur:

1. Ouvrir le portillon inférieur.
2. Saisir la poignée et extraire le filtre inférieur.
3. Ouvrir la paroi arrière du filtre et éliminer les éventuels résidus de la surface interne du grillage.
4. Nettoyer la chambre du filtre inférieur en évitant le contact direct avec les lamelles.
5. Refermer la paroi arrêté du filtré inférieur et le remettre à sa place en contrôler qu'il soit parfaitement encastré.
6. Baisser la poignée du filtre et refermer le portillon inférieur.
7. Vérifier que la prise d'air soit libre.

Les filtres sont des composants fondamentaux du séchelinge. Leur fonction est de recueillir les peluches qui se forment lors du séchage. Si les filtres sont bouchés, le flux d'air à l'intérieur du séchage est gravement compromis : les temps de séchage s'allongent, on consomme davantage d'énergie et le séchage peut subir des dommages. Si ces opérations ne sont pas effectuées correctement, le séche linge peut ne pas démarrer.

Transport et soulevement

Ne jamais soulever le sèche-linge en le saississant par son plan supérieur.

1. Débranchez le sèche-linge.
2. Vérifiez que la porte et le réservoir soient correctement fermés.
3. Si le tuyau de vidange est branché à votre prise d'évacuation, fixez-le au dos du sèche-linge (voir les Instructions pour le montage).

Consommation d'électricité
Mode arrêt (Po) - Watts			0.50
Mode laissé sur marche (PI) - Watts			1.00
Programmes	Kg	kWh	Minutes
Coton Eco*	8	1.78	194
Coton Eco	4	1.15	135
Synthétiques	4	0.73	95
* Programmes de référence pour l'étiquette énergétique, ce programme convient pour le séchage de textiles en coton normalement humides et constitue le programme le plus efficace en termes de consommation d'énergie pour le séchage de textiles en coton humides. (Configuration standard/prédéfinie initiale).

Système avec pompe de chaleur

La pompe de chaleur contient des gaz à effet serre, contenus dans un groupe hermetiquement fermé. Ce groupe hermetiquement fermé contient 0.18 kg de gaz R134a F. GWP = 1430 (1 t C02).

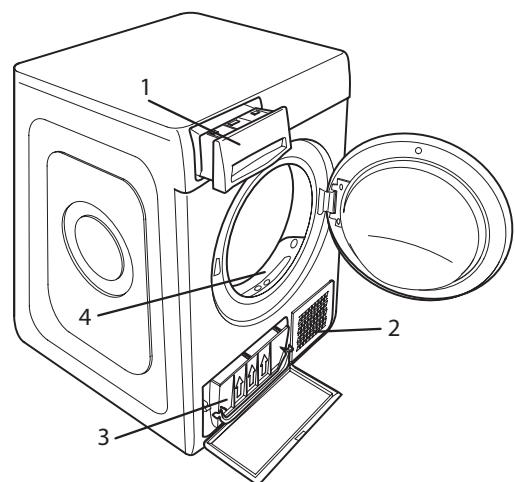

Description du produit

1. Réservoir d'eau
2. Grille d'entrée d'air
3. Filtre inférieur
4. Filtre de porte

En cas de mauvais fonctionnement, avant de contacter l'assistance, contrôle le tableau ci-dessous. Les anomalies sont souvent de petite importance et elles peuvent être résolues en quelques minutes.

Anomalie	Cause possible	Solution
Le sèche-linge ne s'allume pas	La fiche n'a pas été branchée dans la prise de courant.	Brancher la fiche dans la prise de courant.
	La prise de courant est endommagée.	Essayer de brancher un autre appareil électroménager dans la même prise. Ne pas utiliser de dispositifs électriques de branchement à la prise tels que des adaptateurs ou des rallonges.
	Une coupure de courant électricque s'est vérifiée.	Attendre le rétablissement du courant électricque.
Le sèche-linge ne démarre pas	La porté est ouverte.	Fermer la porte.
	On a programmé un départ différé pour le démarriage du cycle.	Sur les machines avec cette fonction : attendre la fin du départ différé ou étéindre la machine pour la réinitialiser. Consulter la section Options.
	La touche Départ/Pause n'a pas été enclenchée.	Appuyer sur la touche Départ/Pause.
	Sur les machines munies de la fonction Verrouillage touches, cette option a été actionnée.	Consulter la section Options, si l'option Verrouillage touches est présente, restorer cette option. Éteindre la machine n'est pas suffisant pour restorer cette option.
Les temps de séchage sont trop longs	Négligence dans la maintenance.	Consulter la section Nettoyage et entretien et effectuer les opérations indiquées.
	Le programme, les temps et/ou le niveau de séchage programmes ne sont pas ajustés pour le type ou pour la quantité de charge introduite dans le sèche-linge.	Consulter la section Programmes et options pourTRAquer le programme et les options les plus ajustés au type de charge effectué.
	Le linge est trop humide.	Effectuer un cycle de lavage avec un essorage important (tours minute plus élevés) pour éliminer le plus d'eau possible.
	Le sèche-linge pourrait être surcharge.	Consulter la section Programmes et vérifier la charge maximumADMISE pour chaque programme.
	Température ambiente.	La durée du séchage poursra être supérieure si la température de la piece se situe hors de la plage 14-30°C.
Le programme n'est pas terminé.	Une coupure de courant pourrait s'être vérifié.	En cas de coupure du courant électricque, il est nécessaire d'appuyer sur la touche Départ/Pause pour faire repartir le cycle.
Voyants lumineux allumés ou clignotant
Réserveur d'eau	Le réservoir d'eau est plein.	Vider le réservoir d'eau. Consulter la section Nettoyage et entretien.
Filtre de porte et/ou filtre inférieur *	Anomalie dans le flux d'air nécessaire pour le fonctionnement de la machine.	Nettoyer le filtre de porte, le filtre inférieur et contrôle que la grille d'entree d'air soit libre. Si ces opérations ne sont pas effectuées correctement, le sèche-linge peut subir des dommages.
Filtre inférieur*	Le filtre inférieur a besoin d'être nettoyé.	Nettoyer le filtre inférieur. Consulter la section Nettoyage et entretien.
DEMOLe cycle dure quelques minutes	Le sèche-linge est en mode DEMO. Le voyant lumineux DEMO est allumé.	Retirer le mode DEMO.Les actions suivantes doivent être effectuées en série, sans aucune pause. Allumer et éteindre la machine. Appuyer sur la touche Départ/Pause jusqu'àu déclenchement du signal sonore. Rallumer la machine. Le voyageant lumineux "DEMO" clignote puis s'éteint.

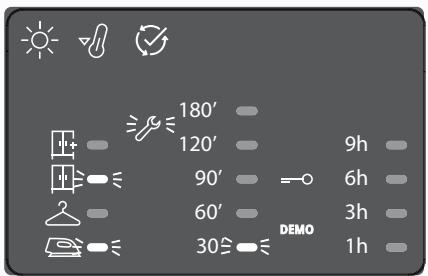

La présence du symbole de la clé anglaise indique une anomalie. Effectuer les opérations décrites.

Eteindre le sèche-linge et le débrancher du réseau électrique. Ouvrir immédiatement la porte et extraire le linge, de façon à ce que la chaleur puisse se dissiper. Attendre une heure environ. Rebrancher le sèche-linge au réseau électrique, charger le linge dans le panier et lancer le cycle de séchage.

Si le problème persiste, contacter le Service d'Assistance et communiquer les numéros et la position des LED qui clignotent, à partir du bas dans la colonne de gauche.

Ex.:

Première colonne à gauche, LED n° 1 et 3 allumées.

Colonne centrale, LED n° 1 allumée.

*Note : certains modèles sont autonettoyants ; non munis de filtre inférieur. Consulter la section Nettoyage et entretien.

Veuillez télécharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données énergétiques en:

• visitant notre site internet - docs.whirlpool.eu Utilisant le Code OR
• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livre de garantie). Lorsque vous contactez notre Service Après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil.
