MODE D'EMPLOI PVS 906-20 D-JIX
Lecteur DVD portable double écrans manuel d'utilisation
Photo non contractuelle
A litre impérativement avant la mise en service de l'appareil
Nous, D-JIX (Logicom - 55, rue de Lisbonne, 75008 PARIS), déclarons que le produit DVD Portable double écrans PVS 705-39HSM (T-162A 2P) de la marque D-JIX est conforme aux exigences essentielles applicables des directives suivantes :
- 2004/108/CE relative à la sécurité et la compatibilité électromagnétique.
- 2006/95/CE relative aux matériels électriques destinés à être employés dans certaines limites de tension.
- 2006/66/CE relative aux piles et accumulateurs.
- 2011/65/CE relative à la restriction de certaines substances dangereuses.
- 2009/125/CE relative à l'établissement d'un cadre pour la fixation d'exigences en matière d'écoconception applicables aux produits liés à l'énergie.
Toute modification non autorisée par DJIX du produit annule cette déclaration de conformité ainsi que l'habilitation de l'utilisateur à utiliser cet appareil.
PARIS, le 16 septembre 2013. Bernard BESSIS, Président Directeur Général
Sommaire
Déclaration de conformité 2 Présentation du PVS 705-39Hsm 4 Sécurite et informations générales 4 Sécurite LIE A L'ECOUTE 5 INFORMATION SUR L'ENVIRONNEMENT 6 Principales caractéristiques 6 SchemaS et fonctionS 7 Vue de l'appareil 7 Ecran secondaire 7 Télécommande 7 Utilisation de la télécommande 10 Accessoires 11 Branchement et installation 11 Connexion inter-ecran 12 INSTALLATION DU SUPPORT VOITURE 13 Utilisation de base 15 Avance rapide et retour rapide 16 Répétition de lecture 17 Angle et zoom 17 Lecture d'un fichier au format JPEG 18 Lecture de fichiers MP3 18 Configuration du système 19 Spécifications techniques 22 Utilisation de la batterie 22 Dépannage 23 Garantie 24
Presentation du PVS 705-39HSM
Nous vous remercions d'avoir choisi notre lecteur de DVD portable. Il comprend un écran de 7 pouces et un lecteur de DVD. Doté de composants électroniques de pointe, cet appareil est conçu pour une utilisation à domicile, à l'hôtel, dans des bureaux, etc. pour le loisir. Sa taille compacte permet de le transporter et de l'installer facilement. Veuillez lire attentivement ce manuel avant d'utiliser l'appareil et le conserver pour une consultation ultérieure.
Ces symboles rappellent à l'utilisateur d'être prudent pour éviter les risques d'électrocution.
Avertissement : Pour réduire le risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
- Veuillez lire attentivement ce manuel d'utilisation et respectez les consignes de sécurité pour faire fonctionner l'appareil.
- N'utilisez pas cet appareil à proximité de l'eau. Ne posez pas sur l'appareil un récipient contenant du liquide.
- N'installez pas l'appareil près d'une source de chaleur telle que des radiateurs, des registres de chaleur, des fournaux et autres appareils, y compris des amplificateurs, produisant de la chaleur.
- Débranchez l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant un certain temps.
- Pour nettoyer l'appareil, débranchez-le et utilisez exclusivement un chiffon humide pour le nettoyer. N'utilisez pas de détergent liquide ni d'aerosol.
- Utilisez exclusivement les accessoires spécifiés par le fabricant.
- Toute intervention doit être confiée à un technicien dépanneur qualifié. Une révision est nécessaire lorsque l'appareil a été endommagé, par exemple au niveau du cordon d'alimentation ou de la prise, lorsque du liquide a été renversé ou que des objets sont tombés sur l'appareil, en cas d'exposition de l'appareil à la pluie ou à l'humidité, de fonctionnement anormal ou de chute. Ne tentez pas de réparer l'appareil vous-même en raison des dangers liés à la haute tension et du risque d'électrocution.
- N'utilisez pas de disques aux formes irrégulières, par exemple en forme de cœur ou d'étoile. Ils peuvent entraîner un dysfonctionnement de l'appareil.
- Ne jetez jamais l'appareil ou la batterie au feu. Il y a un risque sérieux d'explosion et/ou de rejet de produits chimiques hautement toxiques.
- Ne pas exposer l'appareil trop longtemps au soleil, au froid.
- Ne plongez pas l'appareil dans l'eau et ne l'utilisez pas dans un environnement humide ou mouillé.
- N'exposez pas l'appareil au feu, ou d'autres environnements dangereux. Par exemple, dans des stations essence ou des zones où des produits explosifs sont utilisés.
- Ne regardez jamais le rayon laser émis par l'appareil. Cet appareil présente l'étiquette suivante :

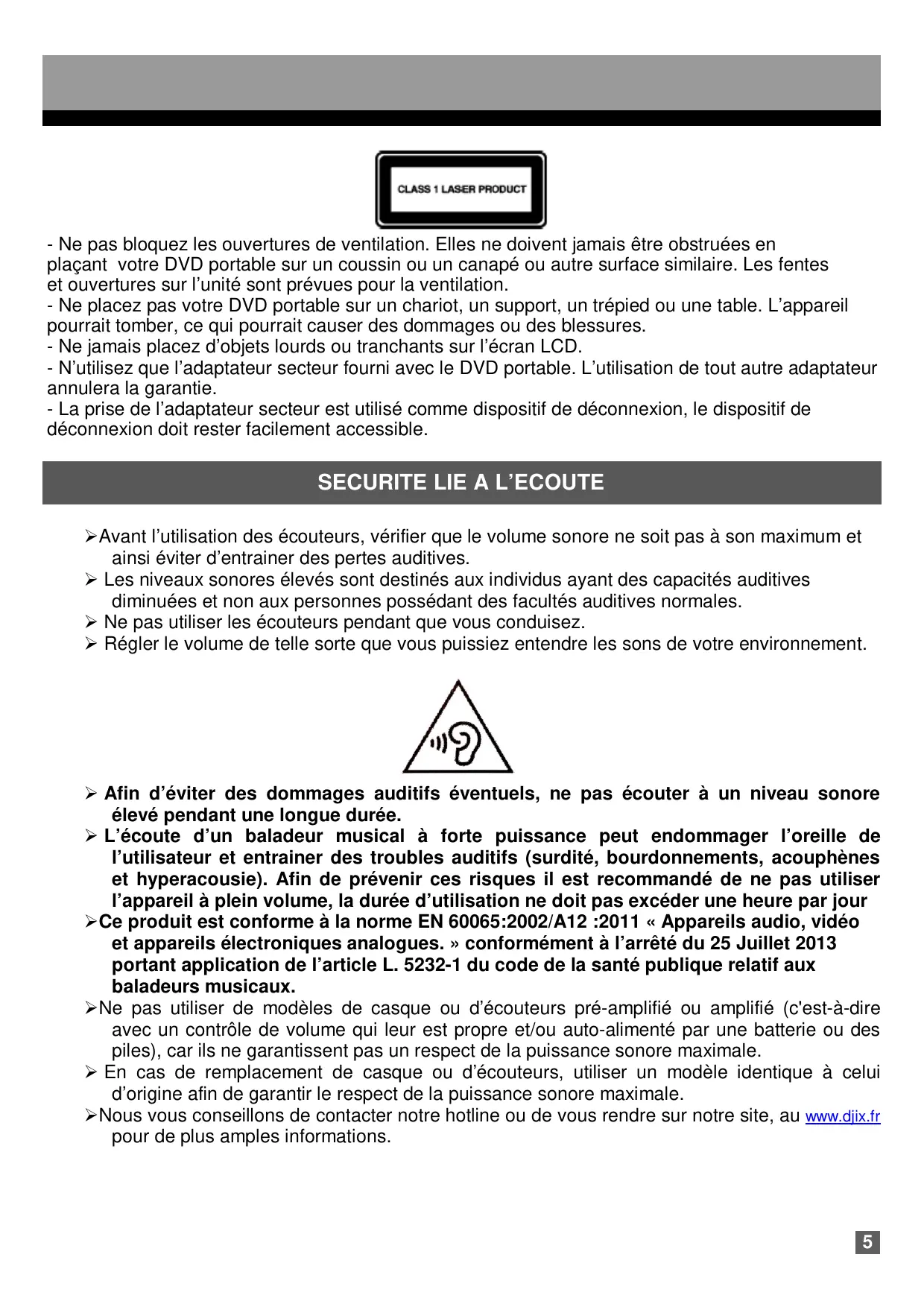

- Ne pas bloquer les ouvertures de ventilation. Elles ne doivent jamais être obstruées en plaçant votre DVD portable sur un coussin ou un canapé ou autre surface similaire. Les fentes et ouvertures sur l'unité sont prévues pour la ventilation.
- Ne placez pas votre DVD portable sur un chariot, un support, un trépied ou une table. L'appareil pourrait tomber, ce qui pourrait causer des dommages ou des blessures.
- Ne jamais placez d'objets lourds ou tranchants sur l'écran LCD.
- N'utilisez que l'adaptateur secteur fourni avec le DVD portable. L'utilisation de tout autre adaptateur annulera la garantie.
- La prise de l'adaptateur secteur est utilisée comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.
Securite LIE a l'ecoute
Avant l'utilisation des écouteurs, vérifier que le volume sonore ne soit pas à son maximum et ainsi éviter d'entraîner des pertes auditives. Les niveaux sonores élevés sont destinés aux individus ayant des capacités auditives diminuées et non aux personnes possédant des facultés auditives normales.
Ne pas utiliser les écouteurs pendant que vous conduisez. Régler le volume de telle sorte que vous puissiez entendre les sons de votre environnement.
Afin d'éviter des dommages auditifs éventuels, ne pas écouter à un niveau sonore élevé pendant une longue durée. L'écoute d'un baladeur musical à forte puissance peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité, bourdonnements, acouphènes et hyperacousie). Afin de prévenir ces risques, il est recommandé de ne pas utiliser l'appareil à plein volume, la durée d'utilisation ne doit pas excéder une heure par jour Ce produit est conforme à la norme EN 60065:2002/A12 :2011 « Appareils audio, vidéo et appareils électroniques analogues. » conformément à l'arrêté du 25 Juillet 2013 portant application de l'article L. 5232-1 du code de la santé publique relatif aux baladeurs musicaux. Ne pas utiliser de modèles de casque ou d'écouteurs pré-amplifié ou amplifié (c'est-à-dire avec un contrôle de volume qui leur est propre et/ou auto-alimenté par une batterie ou des piles), car ils ne garantissent pas un respect de la puissance sonore maximale. En cas de remplacement de casque ou d'écouteurs, utiliser un modèle identique à celui d'origine afin de garantir le respect de la puissance sonore maximale. Nous vous conseillons de contacter notre hotline ou de vous rendre sur notre site, au www. djix. fr pour de plus amples informations.
Ce logo signifie qu'il s'agit d'un équipement électrique et électronique contenant des substances dangereuses pouvant avoir des effets potentiels sur l'environnement et la santé humaine.
Ces produits sont donc à traiter en tant que déchets assujettis à la directive 2012/19/CE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques. Ils ne doivent donc pas être jetés avec les déchets municipaux non triés, mais remis à des déchetteries ou des systèmes de reprises et de collecte mis à votre disposition par les collectivités locales.
Veuillez toujours confier votre appareil à un professionnel si vous souhaitez extraire la batterie intégrée.
- Double écran LCD 7 pouces couleur haute luminosité
- Compatible avec les formats MP3, JPEG, Xvid, AVI etc.
- Haut-parleur stéréo intégré.
- Pile rechargeable au lithium-ion polymère intégrée
- Prise en charge des systèmes PAL ou NTSC
- Prise en charge des systèmes d'exploitation en plusieurs langues, avance/retour rapide, fonction de répétition
- Fonction de zoom avant/arrière
- Prise en charge de la fonction de signal A/V
- Setup (accès au menu de réglages)
- ▼/◀ Haut / Appui long : Précédent
- ▼/▶ Bas / Appui long : Suivant
- / VOL- Gauche / Appui long : Volume-
- VOL+ Droite / Appui long : Volume +
- ENTER (Play / Pause en mode lecture)
- Source (USB ou DVD)
- Bouton ON/OFF
- Port USB
- Prise casque
- AV OUT
- DC OUT
- DC IN 9-12V
ATTENTION : Les réglages effectués sur l'unité principale seront aussi effectifs sur l'écran secondaire
Ecran secondaire
Écran secondaire
- Mute (coupe le son de l'écran secondaire) 15.▲ Haut
- Bas
- /VOL-Gauche / Appui long : Volume -
- VOL+ Droite / Appui long : Volume +
- MODE (accès au menu de réglages de l'écran)
- BACKLIGHT (permet d'éteindre l'affichage de l'écran secondaire).
- DC IN 9-12V
- AV IN
- Prise casque
- ON/OFF
ATTENTION : Les réglages effectués sur l'écran secondaire seront uniquement actifs

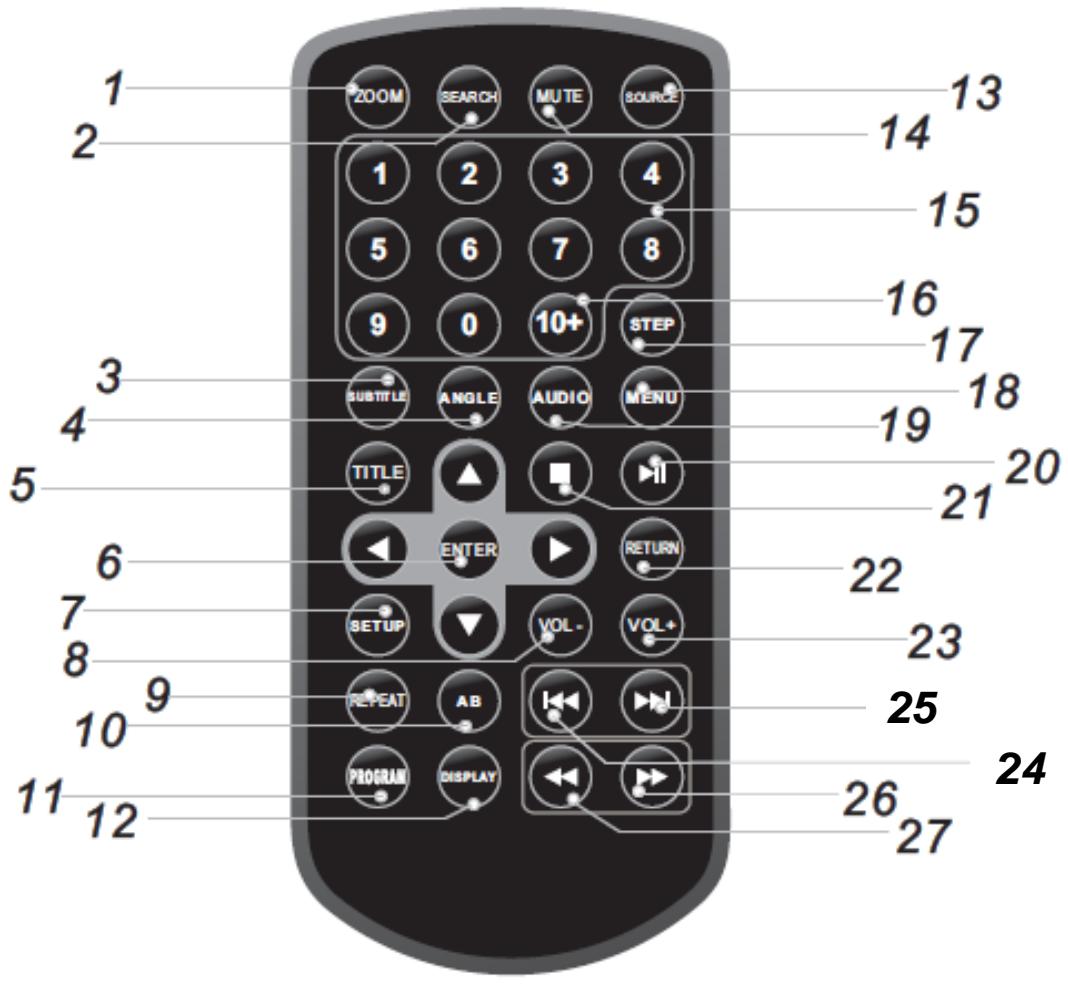

1. ZOOM
Utilisez le ZOOM pour agrandir ou rétrécir l'image ou la vidéo.
En mode DVD, permet de rechercher un Titre ou un Chapitre particulier
3. Sous TITRE (subtitle)
Pendant la lecture d'un DVD, appuyez répétitivement sur la touche « SUBTITLE » pour modifier la langue des sous-titres ou supprimer les sous-titres.
4. ANGLE
Pendant la lecture d'un DVD, permet de changer l'angle de vue, fonctionne uniquement sur les DVD prenant en charge cette fonctionnalité
Retourne au menu titre du DVD
6. ENTREE (ENTER)
Confirme la sélection du menu.
7. Configuration (SETUP)
Permet d'accéder ou de sortir du menu de configuration.
8. Vol -
Permet de diminuer le volume sonore.
- RÉPÉTITION (REPEAT) Pendant la lecture, permet de sélectionner le mode de répétition
DVD: Vous pouvez répéter un chapitre, un titre ou tous les titres sur un DVD.
VCD CD : Vous pouvez répéter une piste ou toutes les pistes sur un CD ou VCD. MP3 : Vous pouvez sélectionner les modes de répétition : Répéter une fois / Répéter le dossier ou tout répéter. Lors de la lecture d'un fichier audio.
Répétition d'un segment : appuyez une première fois sur le bouton AB pour sélectionner le point de départ de la répétition. Appuyez une nouvelle fois sur AB pour sélectionner le point final. Le lecteur va alors répéter en boucle le segment entre le point de départ et le point final.
11. PROGRAMME (PROGRAM)
DVD VCD CD MP3 : La fonction programme vous permet de programmer l'ordre de lecture de vos pistes favorites à partir d'un disque. Appuyez sur PROGRAMM, le menu programme apparait, à présent vous pouvez utiliser les touches numériques pour entrer les numéros de titres, chapitres ou pistes et sélectionnez l'option PLAY.
Pour reprendre la lecture normale, appuyez sur PROGRAM et sélectionnez l'option SORTIR sur le menu programme.
- Affichage (DISPLAY)
Affiche le temps de lecture et les informations d'état.
- SOURCE
Permet de sélectionner la source désirée entre DVD ou USB.
- MUET (MUTE)
Coupes la sortie audio
- 0-9 BOUTONS NUMÉRIQUES
Sélection des éléments numérotés dans un menu..
- BOUTON 10+
Dans le but de sélectionner la piste 10 ou supérieure, appuyez d'abord sur 10+. Par exemple : pour sélectionner la piste 12, appuyez d'abord sur 10+, et puis appuyez sur le bouton numérique 2.
- STEP
Pendant la lecture d'un DVD ou d'un fichier vidéo, appuyez une fois sur « STEP » pour mettre en pause, à partir de cet état, appuyez sur STEP pour avancer image par image.
- MENU
Accédez au menu sur un disque DVD.
- AUDIO
Durant la lecture d'un DVD, appuyez sur « AUDIO » pour changer la langue d'écoute.
CD VCD Durant la lecture d'un CD ou d'un VCD, appuyez sur « AUDIO » pour changer de canal audio (Mono Gauche, Mono Droite, Mixage Mono, Stéréo).
Appuyez sur PLAY/PAUSE une fois pour mettre en pause, appuyez sur PLAY/PAUSE une seconde fois pour reprendre la lecture.
- STOP
Pendant la lecture d'un fichier ou CD/DVD, appuyez une fois sur « STOP » pour arrêter la lecture du fichier ou du CD/DVD. Lorsque vous souhaitez reprendre la lecture de ce fichier ou CD/DVD, il reprendra à l'endroit où vous vous êtes arrêtés. Si le bouton STOP est pressé une deuxième fois, la lecture reprendra au début.
- RETOUR (RETURN)
Retournez à la page précédente
- Vol +
Permet d'augmenter le volume sonore.
24. SAUT Arriere
Chapitre/piste suivant.
25. SAUT avant
Chapitre/piste suivant
26. Bouton
Appuyez sur le bouton pour faire une avance rapide, 4 vitesses sont disponibles (X2→X4→X8→X20-), appuyez sur ENTER pour revenir à la lecture normale.
27. Bouton
Appuyez sur le bouton « pour faire un retour rapide, 4 vitesses sont disponibles (X2->X4->X8->X20-) », appuyez sur ENTER pour revenir à la lecture normale.
Utilisation de la telecommande
ATTENTION: La télécommande ne permet pas de régler indépendamment l'unité principale et le moniteur. Un réglage effectué avec la télécommande modifiera les deux écrans. Le capteur infra-rouge de la télécommande se trouve sur l'unité principale. Veuillez diriger votre télécommande vers l'unité principale lors de son utilisation.

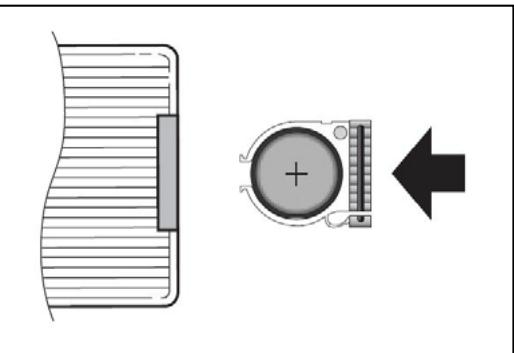

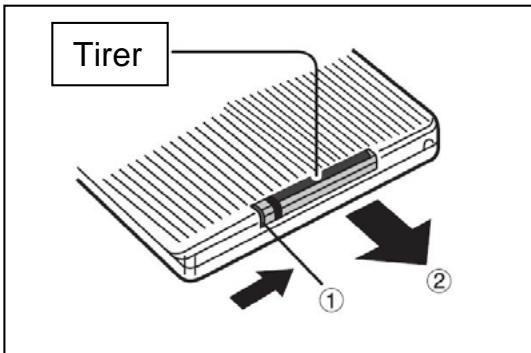

Insérez la pile dans la télécommande comme illustré ci-dessous
Lors de l'utilisation de la télécommande, assurez-vous que le voyant infrarouge est dirigé vers le capteur infrarouge de l'appareil. La distance entre l'appareil et la télécommande doit être inférieure à 3 mètres.
Remarque :
- Evitez de faire tomber l'appareil ou de le placer dans un environnement humide.
- Evitez d'exposer le capteur infrarouge de l'appareil aux rayons du soleil
- Remplacez la pile de la télécommande si celle-ci ne fonctionne plus.
Accessions
| Combiné écran LCD 7 pouces et lecteur de DVD | 1 |
| Ecran LCD 7 pouces additionnel | 1 |
| Télécommande | 1 |
| Câble audio/vidéo | 1 |
| Adaptateur pour allume-cigare | 1 |
| Mode d'emploi | 1 |
| Supports appui-têtes | 2 |
Branchement et installation

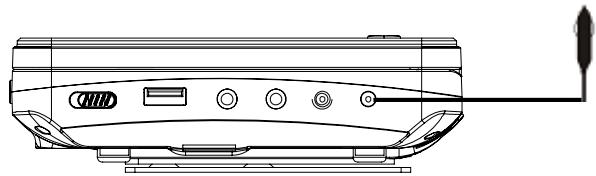

Branchez la fiche de l'adaptateur allume-cigare sur la prise d'entrée DC de l'appareil, puis branchez l'autre extrémité sur la prise d'allume-cigare de la voiture. Reportez-vous à l'illustration ci-dessous.
Remarque : L'adaptateur pour allume-cigare est disponible uniquement si l'alimentation de la voiture est sur 9-12V.
Utilisation de la batterie intégrée.
L'appareil possède une batterie intégrée rechargeable (lithium-ion polymère). Recharger la batterie avant la première utilisation. Cela prend environ 4 heures pour recharger totalement la batterie.
Vérifier que le commutateur de marche est bien mis sur la position OFF avant de recharger.
Pour recharger la batterie intégrée, branchez simplement l'adaptateur allume-cigare sur le lecteur et sur la prise allume-cigare de votre voiture. Le voyant de charge de la batterie s'allumera en rouge pendant que la batterie se recharge ; il s'allumera en vert quand la batterie est rechargée.
Utilisez seulement le chargeur dédié à cet apparéil. - Ne jamais jeter les piles et les batteries au feu ou les faire chauffer. - Ne pas utiliser à force température ou à proximé d'une source de chaleur. - Ne pas ouvrir le couvercle. - Contacter un technicien qualifié pour les réparations. - Quand vous utilisez la batterie integree, la tempereure environnante doit etre 5°C (41^) et 35°C (95^). Pour assurer la durée de vie de la pile integree, recharger-la a tempereure ambiente. - La batterie intégrée de cet apparéil peutprésenter un risque d'incendie ou de brûlle chimique si elle est maltraitée. - Ne pas démonter la batterie, chauffer à plus de (212^), ou l'incinérer.

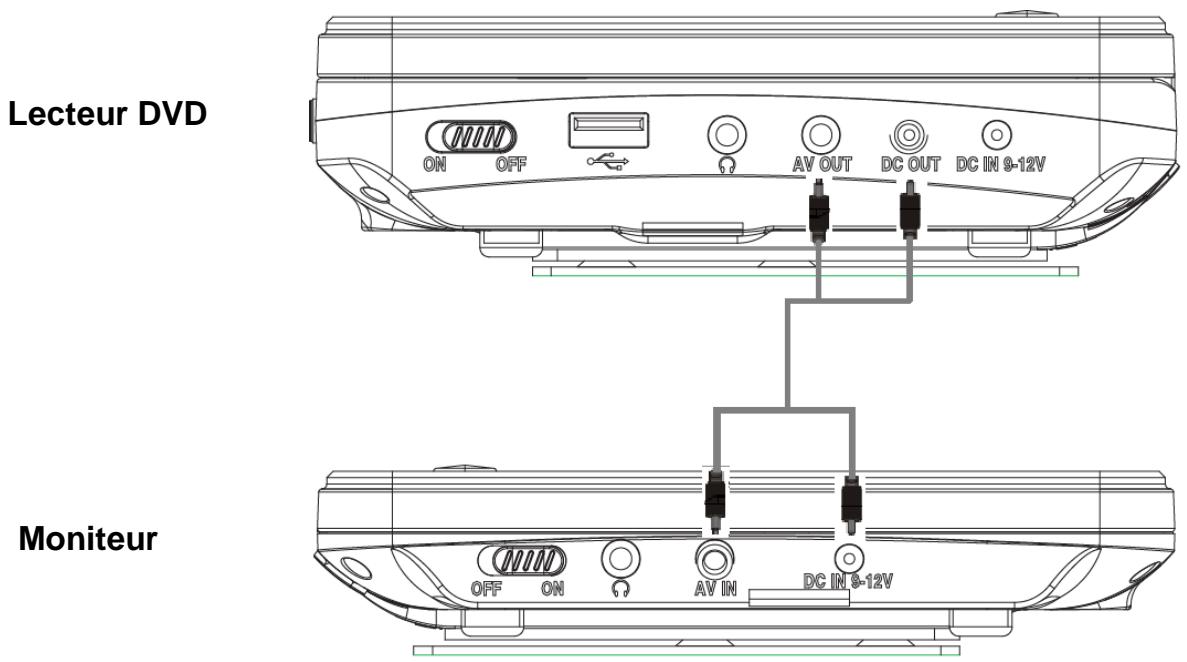

Connexion inter-ecran
Vous pouvez raccorder le moniteur au lecteur DVD pour avoir la même image que le lecteur sur le moniteur. Reportez-vous à l'illustration ci-dessous:
- Brancher l'adaptateur d'alimentation (secteur ou allume-cigare) sur la prise d'entrée DC IN 9V du lecteur DVD
- Connecter le lecteur DVD et le moniteur avec le câble de connexion inter-écran (uniquement avec le câble fourni) en suivant l'illustration ci-dessus
Remarque : Assurez-vous que le cable de connexion inter-écran soit bien branché sur chaque appareil. Si l'image ou le son du moniteur n'apparaît pas, veuillez débrancher le cable puis le rebrancher à nouveau.
Installation du support voiture
Remarque 1 : Retirez les kits de fixation et les lecteurs DVD de votre véhicule, lorsque ceux-ci ne sont pas utilisés.
Remarque 2: Fixez les kits de fixation à l'arrière des appuis-tête des sièges avant.

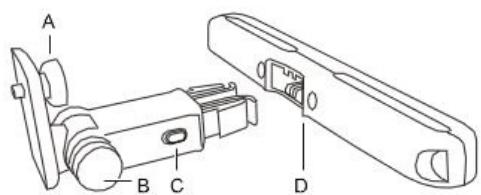

Éléments du kit :
A-Support de fixation du lecteur DVD
B-Vis de l'axe d'ajustement d'angle
C-Boutons de déclipsage de fixation
D-Support de fixation sur appui-tête
1-Fixez le support de fixation sur appuie-tête (D) sur l'appuie-tête du siège avant.
A-Positionnez le support sur les barres de l'appui-tête. B-Serrez les vis pour fixer le support fermement dans la voiture.
Remarque 1: Si l'espacement pour les barres de l'appui-tête est trop grand, vous pouvez retirer les joints situés entre les 2 parties du support pour réduire l'espacement.
Remarque 2 : Il y a 4 vis courtes pour fixer le support sur des barres de 11mm et 4 vis longues pour fixer le support sur des barres de 14mm. Adaptez les vis en fonction de la taille de vos barres d'appui-tête.
Fixer le lecteur DVD portable sur le support de fixation du lecteur DVD portable (A), et serrez correctement la vis pour maintenir le lecteur DVD en position.
Remarque : Il y a 3 trous sur le support de fixation du lecteur DVD. Ils permettent de régler le lecteur DVD en hauteur.
3-Emboitez le support de fixation du lecteur DVD (A) avec le support de fixation sur appuie-tête (D), comme indiqué sur le schéma ci-dessous:
4-Ajustez l'angle d'inclinaison du lecteur DVD, puis vissez la vis de l'axe d'ajustement d'angle (B).
5-Pour retirer le support de fixation du lecteur DVD (A) du support de fixation sur appui-tête (D), appuyez sur les boutons de déclipsage (C) et tirez le support de fixation du lecteur DVD (A).
6-Pour fixer le deuxième écran, répétez les étapes 1 à 4.
Précautions d'utilisation : Attention, lorsque le lecteur DVD est installé sur le support appui tête, il est vivement recommandé de reculer au maximum le siège conducteur et d'avancer le siège passager avant ou conducteur (sans que cela ne nuise à son comportement de conduite). Par ailleurs, lorsque le véhicule n'est plus à l'arrêt, le passager est invité à conserver une position assise adossé à son siège et à ne pas se tenir à proximité du DVD. Il est, enfin, recommandé de désinstaller le lecteur DVD du support à défaut d'utilisation pendant le temps du trajet.
Utilisation de BASE
Lecture de disque au format DVD, MP3, CD, JPEG, Xvid, AVI
- Après avoir mis l'appareil sous tension, allumez-le à l'aide de l'interrupteur ON/OFF. Appuyez sur la touche « Source », la page suivante apparait à l'écran :
DVD
USB
- Appuyez sur la touche de direction pour passer en mode DVD ou USB. Si vous désirez le mode « USB », insérez une clé USB et passez directement à l'étape 5
- Ouvrez le lecteur de disque et insérez un disque en positionnant l'étiquette vers le haut.
- Fermez le lecteur. L'appareil charge le disque et commence la lecture.
- Appuyez sur ■ pour arrêter la lecture au point actuel; appuyez sur ▷■ pour poursuivre la lecture; appuyez de nouveau sur cette touche pour arrêter la lecture.
- Pendant la lecture, appuyez sur ▷■ pour suspendre la lecture; appuyez de nouveau sur cette touche pour reprendre la lecture.
- Une fois la lecture terminée, mettez l'appareil hors tension.
- Pour certains DVD dotés d'un menu Titre ou Chapitre, appuyez sur la touche MENU pour accéder à la page de menu puis sélectionnez le programme à l'aide des touches numériques ou
Remarque : En mode pause, arrêt ou en l'absence de disque, l'appareil se met en veille après 3 minutes environ.
Appuyez sur une touche pour quitter le mode veille.

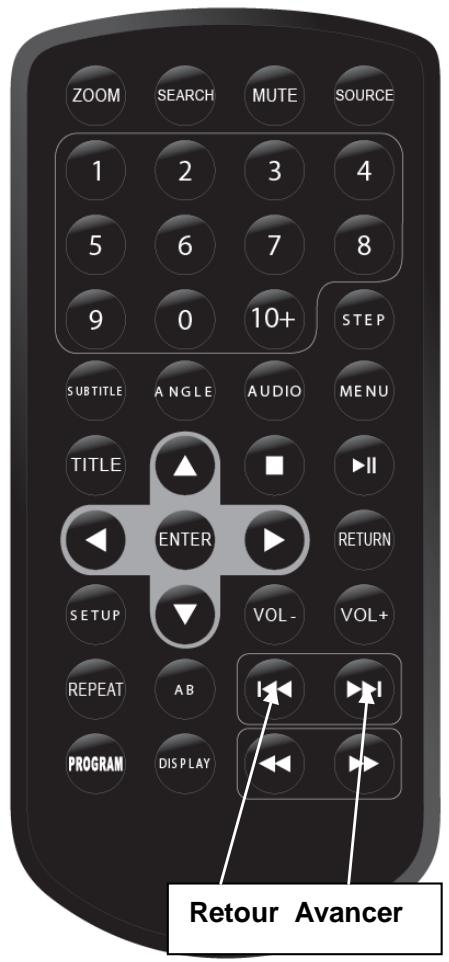

AVANCE RAPIDE et RETOUR RAPIDE
Lors de la lecture d'un disque au format DVD, MP3, CD, JPEG, Xvid ou AVI, l'appareil peut effectuer une lecture en avance rapide ou en retour rapide pour rechercher une scène.

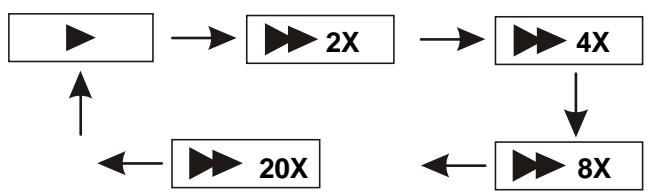

- Appuyez sur pour activer l'avance rapide. Appuyez plusieurs fois sur une touche pour multiplier la vitesse de lecture par 2, 4, 8, 20

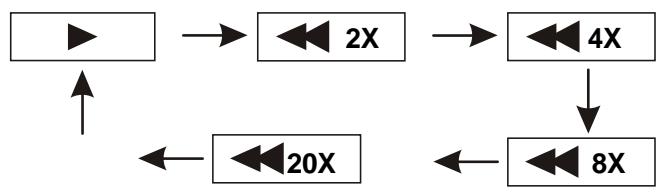

- Appuyez sur « » pour activer le retour rapide. Appuyez plusieurs fois sur cette touche pour multiplier la vitesse de lecture par 2, 4, 8, 20.
Repetition de lecture
Lors de la lecture d'un disque DVD, MP3, CD, JPEG, Xvid ou AVI, l'utilisateur peut répéter la lecture d'un chapitre, d'un titre ou de l'ensemble des programmes du disque.

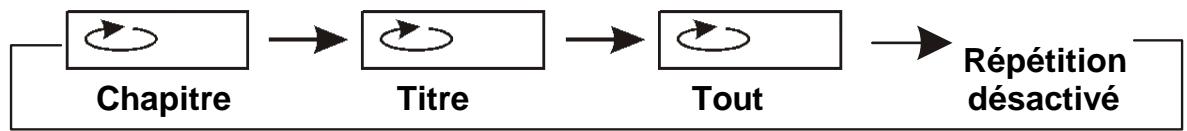

Pour les DVD, appuyez sur la touche « REPEAT » pour répéter la lecture d'un chapitre, appuyez une deuxième fois pour répéter la lecture d'un titre et une troisième fois pour répéter la lecture du disque.

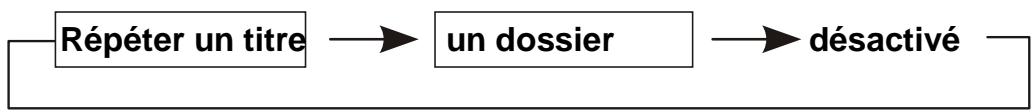

Pour les disques MP3, appuyez sur la touche « REPEAT » pour répéter la lecture du fichier en cours, appuyez une deuxième fois pour répéter la lecture du dossier et une troisième fois pour annuler la répétition.
ANGLE et ZOOM
Au cours de la lecture d'un DVD permettant un affichage sous plusieurs angles, appuyez sur la touche « Angle ».
Les indications suivantes apparaissent à l'écran :
Appuyez sur les touches numériques pour sélectionner l'angle de votre choix
Pour revenir à une lecture normale, appuyez sur « Angle ». L'appareil lit le disque selon l'angle par défaut.
Lors de la lecture d'un disque au format DVD, MP3, CD, JPEG, Xvid ou AVI.
L'utilisateur peut effectuer un zoom avant ou arrêter sur l'image.2X
Pendant la lecture, appuyez sur la touche Zoom pour agrandir l'image
Appui successif permet d'agrandir davantage l'image. Appuyez sur la touche Zoom à plusieurs reprises pour revenir à l'affichage normal.
Lorsque l'image est agrandie, appuyez sur ou pour déplacer l'image.
- Placez un disque JPEG dans le lecteur ou bien une clef USB contenant des fichiers JPEG ; l'appareil commence la lecture.
- Appuyez sur, sélectionner IMAGE puis valider avec la touche « Enter » pour entrer dans le menu IMAGE.
- Appuyez sur △∇ puis sur la touche « Enter » pour sélectionner un fichier JPEG.
- Appuyez sur « Enter » sur la télécommande ou bien « play/pause » sur le lecteur pour visualiser le fichier sélectionné
- Pour faire pivoter l'image dans les sens que vous désirez, utilisez les flèches (▲ ▲▼) de navigation qui sont ajustées avec « Enter » sur la télécommande.
- Pendant la visualisation des fichiers, « » peut apparaître lorsque vous appuyez sur la touche « Angle », « Subtitle », « Audio », ou « Title », etc. Ce symbole indique que ces options sont indisponibles.
- Lors de la visualisation de fichiers JPG, appuyez sur « ■ » pour retourner au menu de sélection, et appuyez sur ▼▲ pour sélectionner une nouvelle image à afficher ou sur la touche « Enter » pour sélectionner une image à afficher.
- Lors de la visualisation de fichier JPEG, vous pouvez désirer le mode d'actualisation à l'aide de la touche « Program » sur la télécommande
Lecture de fichiers MP3
- Placez un disque MP3 dans le lecteur ou bien une clef USB contenant des fichiers MP3 : l'appareil commence la lecture.
- Appuyez sur, sélectionner MUSIQUE puis valider avec la touche « Enter » pour entrer dans le menu MUSIQUE.
- Appuyez sur △∇ puis sur la touche « Enter » pour sélectionner un fichier MP3.
- Appuyez sur « Enter » sur la télécommande ou bien « play/pause » sur le lecteur pour visualiser le fichier sélectionné
Appuyez sur la touche « SETUP » pour afficher le menu principal. Appuyez sur « SETUP » une nouvelle fois pour quitter le menu.
Utilisez les boutons de direction pour sélectionner le champ souhaité. Après avoir terminé les paramétrages, appuyez de nouveau sur le bouton CONFIGURATION (SETUP) pour revenir à l'affichage normal.

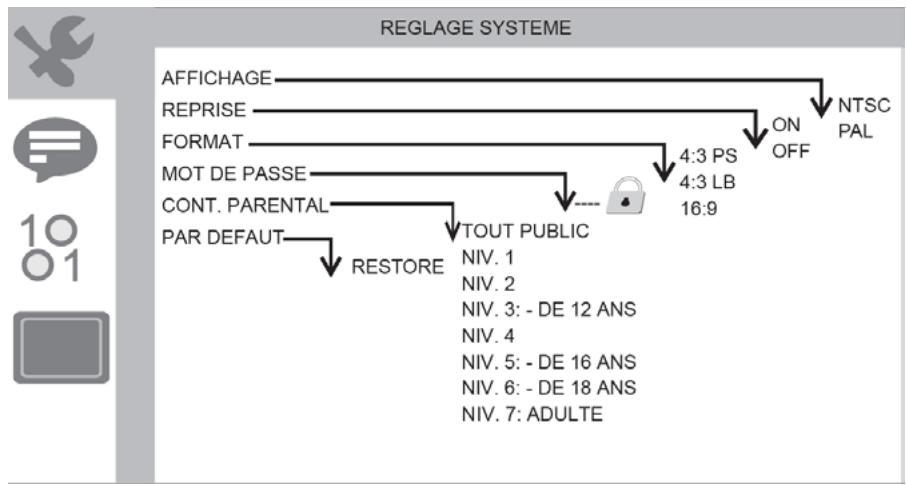

Reglage systeme
AFFICHAGE : sélection du système de couleurs qui correspond à votre TV lorsque les sorties AV. Ce lecteur est compatible à la fois NTSC et PAL.
- PAL : Sélectionnez ceci si la TV est connectée au système PAL. Cela changera le signal vidéo d’un disque NTSC et sortira au format PAL.
- NTSC : Sélectionnez ceci si la TV est connectée au système NTSC. Cela changera le signal vidéo d'un disque PAL et sortira au format NTSC.
REPRISE : permet d'activer ou de désactiver la mémorisation de l'état du lecteur avant extinction. MOT DE PASSE : Permet d'activer ou de désactiver le verrouillage du contrôle parentale. Le mot de passe par défaut est : 0000
FORMAT: Sélectionne le ratio d'aspect de l'image lue.
- Vue Pan 4 :3 : si vous avez une TV normale et que vous voulez que les 2 côtés de l'image soient coupés ou formatés pour qu'elle s'ajuste à votre TV.
- Lettre 4 :3 : Si vous avez une TV normale. Dans ce cas, une image large avec des bandes noires en haut et en bas de l'écran de TV s'affichera. 16:9 : Affichage en large sur l'écran.
CONT. PARENTAL : Certains DVD peuvent avoir un niveau de contrôle parental assigné au disque complet ou à certaines scènes du disque. Cette fonctionnalité vous permet de définir une limitation de lecture. Le classement va de 1 à 8 et dépend des pays. Vous pouvez interdire la lecture de certains disques qui ne conviennent pas à vos enfants ou avoir certains disques lisibles pour certaines scènes.
PAR DEFAULT : revient aux paramètres d'usine.

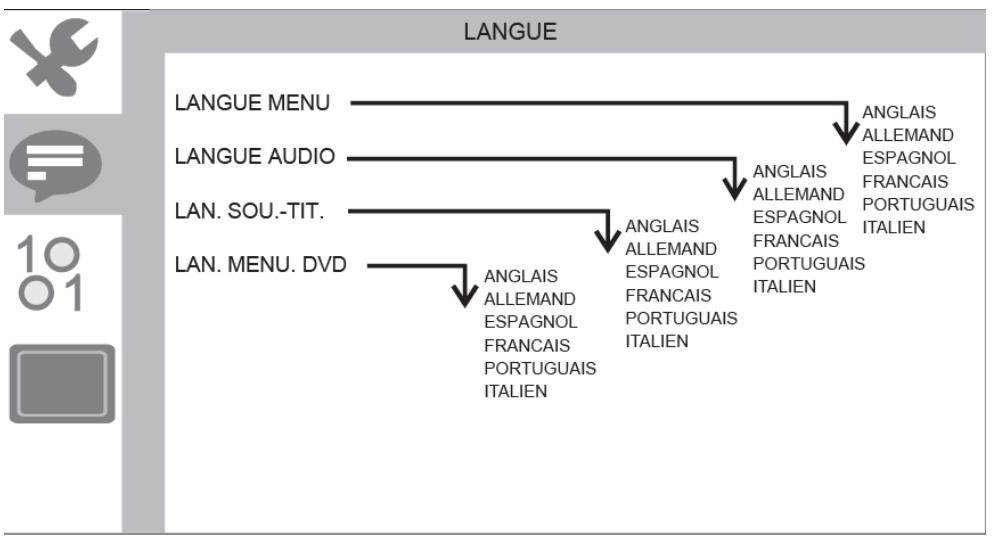

LANGUE MENU : Sélectionne la langue des différents menus et réglages du lecteur DVD portable.
LANGUE AUDIO : Sélectionne la langue audio par défaut.
LANG. SOUS-TITRES: Sélectionne la langue des sous-titres par défaut.
LANG. MENU. DVD: Sélectionne la langue des menus pendant la lecture d'un DVD

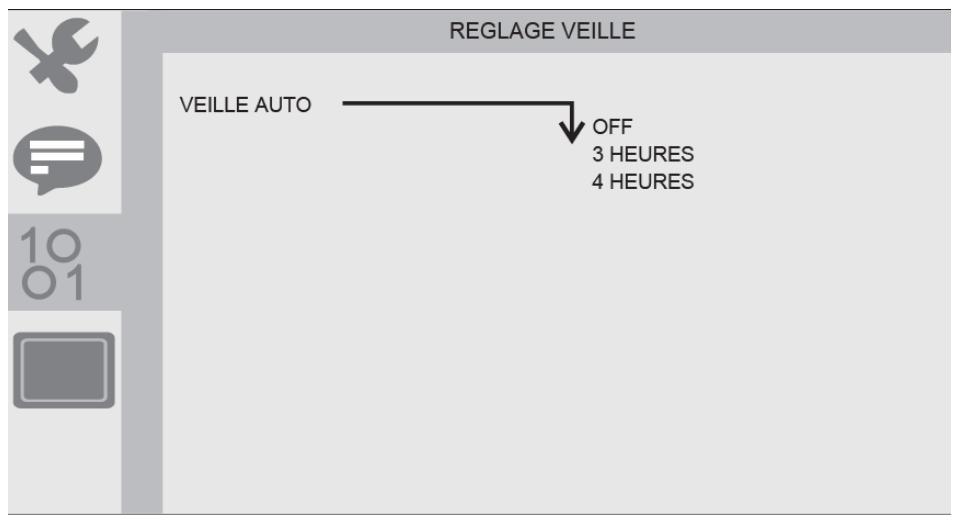

Reglageveille
Permet d'activer ou de désactiver la veille automatique du lecteur DVD portable après 3 ou 4 heures d'inactivité.

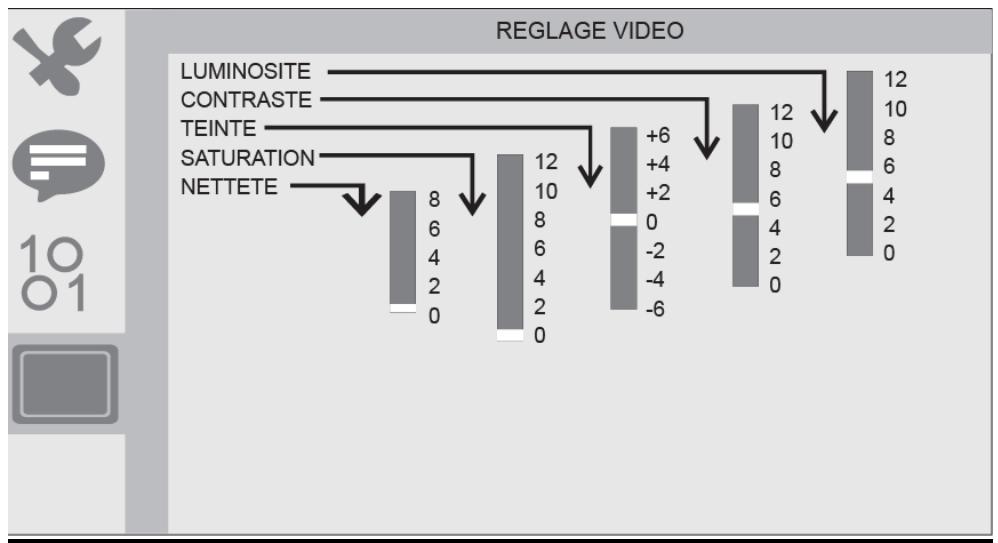

Reglagevideo
La netteté, luminosité, contraste, teinte, saturation configurent la qualité vidéo.
Reglade du moniteur
REGlage DU VOLUME : vous pouvez régler le volume de l'écran secondaire indépendamment de l'écran principal l'aide des touches « vol+ » et « vol- » situés sur l'écran secondaire. La touche « MUTE » permet de couper le son de l'écran secondaire.

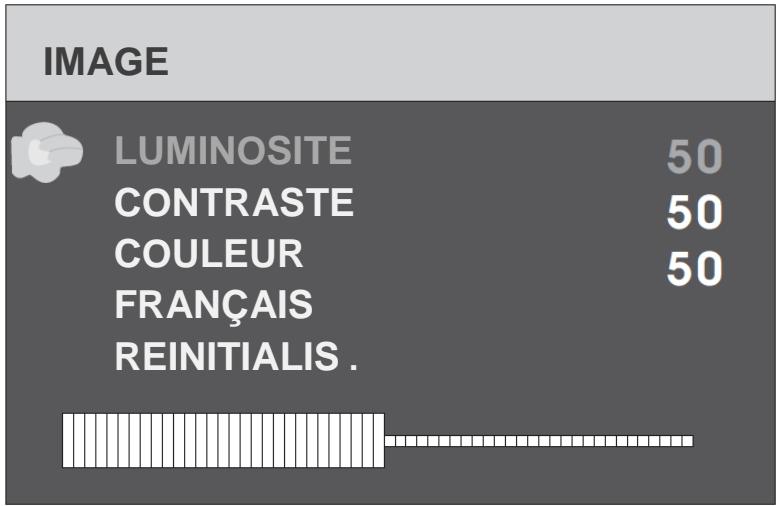

REGLAGE VIDEO : Appuyez sur la touche « MODE » situé sur l'écran secondaire, l'écran suivant apparait :
Dans ce menu, sélectionnez à l'aide des touches et le paramètre que vous souhaitez modifier. Puis modifiez le paramètre avec les touches / VOL- et / VOL+
-LUMINOSITE, CONTRASTE et COULEUR permette de modifier l'affichage video de l'écran secondaire - FRANÇAIS, permet de modifier la langue d'affichage de ce menu -RENINITIALIS. Permet de rétabir les paramètres d'usine pour l'écran secondaire
ATTENTION: le réglage d'origine au niveau « 50 » permet d'avoir un réglage similaire entre l'unité principale et l'écran secondaire. Si vous modifiez ces paramètres, l'affichage vidéo ne sera plus le même entre les deux écrans.
REGLAGE ECRAN : Appuyez deux fois sur la touche « MODE ». Vous pouvez régler par ce menu l'affichage de l'écran secondaire en 16 :9 ou en 4 :3
Specifications techniques
Disques compatibles : DVD, DVD+R, DVD+RW, DVD-R, DVD-RW, CD, CD-R, CD-RW.
Système de signal : PAL/NTSC
Taille des écrans : 7 pouces
Réponse de fréquence : 20 Hz à 20 KHz
USB : Prise en charge d'USB 2.0
Laser : laser semi-conducteur, Longueur d'onde : 650 nm
Source d'alimentation : DC 9-12V
Consommation : <15 W
Température de fonctionnement: 0 45^ C
Poids : 0,73 kg
Lecteur principal : Dimension (L x P x H) : 178.6 x 139 x 38 mm / Poids : 0.545Kg
Ecran secondaire : Dimension (L x P x H) : 178.6 x 137 x 26 mm / Poids : 0.274Kg
Type de batterie : Lithium-ion Polymères
Utilisation de la batterie
L'appareil utilise une batterie Li-polymères à longue durée de vie pour son alimentation portable. La batterie ne possède pas d'effet mémoire et peut donc être rechargée en toute sécurité, qu'elle soit entièrement ou partiellement déchargée. La batterie est entièrement chargée en moins de 5 heures et son autonomie est d'environ 2 heures (80 minutes en lecture double écrans).
Le voyant rouge s'allume et passe au vert lorsque la batterie est rechargée.
- La température de fonctionnement normale est de 0°C à 45^;
- Débranche toujours l'alimentation secteur lorsque l'appareil n'est pas utilisé
- L'appareil chauffe pendant la lecture; cela est normal, mais il est préférible d'éviter une lecture très prolongée et sans surveillance.
- Évitez de cogner l'appareil contre d'autres objets et éloignez-le des sources de chaleur et des zones humides.
DEPANNAGE
| PROBLÈME | SOLUTION |
| Absence de son ou son déformé | Assurez-vous que l'appareil est correctement branché.Assurez-vous que les cables sont raccardés correctement aux prises appropriées. |
| Impossible de passer les avant-propos du film | Vous ne pouvez pas passer le générique et les avertissements affichés au début du film car le disque est programmé pour empêcher cette action. |
| L'icone ◎ apparait à l'écran | La fonction ou l'action ne peut être réalisée actuellément car :1. le logiciel du disque ne le permet pas.2. le logiciel du disque ne prend pas en charge la fonction (par ex. les angles)3. la fonction n'est pas disponible actuellement.4. vous avez demandé un titre ou un numéro de chapitre inexistant. |
| L'image est déformée | Le disque est peut-être endommagé. Essayez d'utiliser un autre disque ;Il est normal qu'une certaine déformation se produit en mode avance rapide ou retour rapide |
| Impossible d'exécuter la fonction avance rapide ou retour rapide | Certains disques possèdent des sections qui interdisent le balayage rapide ou le saut de chapitre ;Il est impossible de sauter les avertissements et le générique de début de film. Cette partie du film est souvent programmée de sorte à empêcher qu'elle ne soit sautée. |
| Impossible d'avoir l'image ou le son sur l'écran secondaire | Vérifier que le cable inter-écran soit branché correctement.Débrancher le cable puis rebrancher le à nouveau. |
| Pourquoi lorsque je baisse le volume avec la télécommande le son de l'écran secondaire est plus fort que le son de l'unité principale ? | Car l'écran secondaire possède son propre réglage de volume par les touches en façade. Vous devez baisser le volume à l'aide de ces touches pour équilibrer le son entre les deux écrons. |
Ce produit est en constante amélioration; les modifications des fonctions et spécifications ne feront l'objet d'aucun avis préalable.
Garantie
En cas de problèmes :
Une formule de contact ainsi qu'une FAQ complète sont disponibles dans la rubrique support de notre site internet : www.logicom-europe.com.
Un serveur vocal interactif est aussi à votre disposition, représentant les informations disponibles sur la rubrique FAQ de notre site internet au numéro 01 48 63 67 94.
Si aucune de ces plateformes n'a solutionné votre problème, veuillez contacter votre revendeur.
Pour des raisons de sécurité, seule notre station technique est habilitée à intervenir sur nos produits. Dans cette optique, nous ne fournissons aucune pièce détachée.
La garantie fournisseur LOGICOM est valable pour un usage normal du produit tel qu'il est défini dans le cadre de la notice d'utilisation.
Sont exclues de cette garantie, les déteriorations dues à une cause étrangère à l'appareil.
En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manœuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, l'humidité ou le gel.
La garantie s'étend uniquement à la France Métropolitaine.
En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code civil.
Fabriqué en RPC
© 2014 Logicom SA.
KAV2
