PVS 906-50SM TWIIN - Lecteur DVD portable D-JIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur DVD portable double écran
Marque	D-JIX
Modèle	PVS 906-50SM TWIIN
Référence constructeur	KJM-911
Écran	Deux écrans LCD 9 pouces (22,86 cm)
Formats de disque compatibles	DVD, VCD, SVCD, CD, MP3, MPEG4, Xvid
Autres sources	USB, carte SD/MMC
Sorties	AV OUT, prise écouteurs, connexion inter-écran (AV IN)
Alimentation externe	Adaptateur secteur 12V-2A (modèle THX-120200KDV), adaptateur allume-cigare 12V-2A (modèle YJX00312), entrée DC 9-12V
Batterie intégrée	Lithium-ion 1300mAh, 7,4V (modèle 604080)
Télécommande	Oui, avec fonctions complètes (piles non fournies)
Haut-parleur	Stéréo intégré
Fonctions spéciales	Répétition A-B, zoom avant/arrière, angle de vue, avance/retour rapide (x2 à x32), contrôle parental, programmation
Normes TV	PAL / NTSC (sélectionnable)
Température de fonctionnement	10 à 40°C
Consommation	18 W
Accessoires inclus	2 écrans LCD, télécommande, adaptateur secteur, adaptateur allume-cigare, 2 supports appui-tête, câble AV, câble inter-écran, câble d'alimentation inter-écran, mode d'emploi
Entretien	Nettoyer avec un chiffon doux sec ou légèrement humidifié. Ne pas vaporiser de produit directement sur l'écran.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Ne pas bloquer les ouvertures de ventilation. Utiliser uniquement les accessoires spécifiés.
Réparabilité / Pièces détachées	Ne contient aucune pièce réparable par l'utilisateur. Toute réparation doit être confiée à un technicien qualifié. Aucune pièce détachée fournie.

FOIRE AUX QUESTIONS - PVS 906-50SM TWIIN D-JIX

Comment recharger la batterie intégrée du lecteur DVD ?

Pour recharger la batterie intégrée, branchez l'adaptateur secteur fourni (modèle THX-120200KDV) sur la prise DC IN du lecteur et sur une prise murale. Le voyant de charge s'allume en rouge pendant la charge et passe au vert lorsque la batterie est complètement chargée. Assurez-vous que l'interrupteur ON/OFF est sur OFF pendant la charge.

Comment connecter le moniteur supplémentaire au lecteur DVD ?

Utilisez le câble de connexion inter-écran et le câble d'alimentation inter-écran fournis. Branchez le câble AV IN du moniteur sur la prise correspondante du lecteur, puis connectez les câbles d'alimentation. Allumez les deux appareils. Si l'image ou le son n'apparaît pas, débranchez et rebranchez les câbles.

Comment installer le lecteur DVD dans une voiture avec les supports appui-tête ?

Fixez le support de fixation sur appui-tête (D) sur les barres de l'appui-tête avant, à l'aide des vis adaptées (11mm ou 14mm). Vissez le support de fixation du lecteur (A) sur le dos du lecteur DVD. Emboîtez les deux supports et ajustez l'inclinaison avec la vis (B). Appuyez sur les boutons de déclipsage (C) pour les séparer. Répétez pour le deuxième écran.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont insérées correctement (non fournies, type à confirmer). Dirigez le capteur infrarouge vers le récepteur de l'appareil, à moins de 3 mètres. Assurez-vous qu'aucun obstacle ne bloque le faisceau. Évitez d'exposer le capteur à la lumière directe du soleil. Remplacez les piles si nécessaire.

Comment configurer la langue des sous-titres ou de l'audio ?

Lors de la lecture d'un DVD, appuyez sur la touche SUBTITLE de la télécommande pour sélectionner la langue des sous-titres, ou sur AUDIO pour changer la piste audio. Ces options ne sont disponibles que si le disque propose plusieurs langues. Vous pouvez également prédéfinir les langues dans le menu SETUP > Configuration Système.

Que faire si l'image est déformée ou absente ?

Essayez un autre disque pour vérifier s'il est endommagé. Si l'image est déformée en avance rapide, cela est normal. Assurez-vous que la norme TV (PAL/NTSC) est correcte dans le menu SETUP. Vérifiez les connexions des câbles, notamment le câble inter-écran. Si le problème persiste, contactez le support technique.

Puis-je utiliser le lecteur DVD avec une batterie externe ou un chargeur non fourni ?

Non, utilisez uniquement l'adaptateur secteur ou l'adaptateur allume-cigare fournis. L'utilisation d'autres adaptateurs peut endommager l'appareil et annuler la garantie. L'entrée DC accepte 9-12V, mais seul le modèle spécifié est recommandé.

Comment répéter une scène spécifique (fonction A-B) ?

Pendant la lecture, appuyez sur la touche A-B au début de la scène (point A), puis appuyez à nouveau à la fin (point B). La lecture se répète entre A et B. Appuyez une troisième fois pour revenir à la lecture normale.

Comment utiliser la fonction de zoom ?

Pendant la lecture, appuyez sur la touche ZOOM pour agrandir l'image. Appuyez plusieurs fois pour augmenter le zoom, ou pour revenir à la taille normale. Lorsque l'image est agrandie, utilisez les touches de navigation pour déplacer l'image.

Que faire si l'icône ⊙ apparaît à l'écran ?

L'icône ⊙ indique que la fonction ou l'action demandée n'est pas disponible actuellement. Cela peut être dû à une restriction du disque (ex : interdiction de sauter le générique), à une fonction non prise en charge, ou à un numéro de titre/chapitre inexistant. Consultez le manuel ou essayez une autre action.

MODE D'EMPLOI PVS 906-50SM TWIIN D-JIX

Lecteur DVD portable avec double écrans

Manuel d'utilisation

Photo non contractuelle

A litre impératifement avant la mise en service de l'appareil / Read the manual before use / Lesen Sie das Handbuch vor dem Gebrauch / Lea el manual antes de su uso / Lees de handleiding voor gebruik

Retrouvez le manuel sur notre site internet / You can find the manual on our website / Usted pourrait encontrar el manual en nuestro situ web / Finden Sie das Handbuch auf unserer Website / Vind de handleiding op unsere website : http://www_logiccom-europe.com

C E

Nous, LOGICOM SA – 55 rue de Lisbonne – 75008 PARIS, déclarons que la présente déclaration de conformité est établie sous notre seule responsabilité :

Marque : D-JIX

Nom commercial : PVS 906-50SM

Référence constructeur : KJM-911

Type: Lecteur DVD Portable double écran

Auquel se refère cette déclaration est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive CEM (2014/30/EU) et de la Directive DBT (2014/35/EU) en application aux normes harmonisées pertinentes suivantes :

• EN 60065 :2014
• EN 50013 :2013
• EN 55020 :2007+A11 :2011+A2 :2013
• EN 61000-3-2 :2014
• EN 61000-3-3 :2013

Ainsi qu'aux exigences essentielles des règlements et directives suivantes :

ErP 2009/125/EC - (No 278/2009 et 1275/2008): Concernant les exigences d'écoconception relatives à la consommation d'électricité hors charge et au rendement moyen en mode actif des sources d'alimentation externes.

RoHs 2011/65/UE : Relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

REACH Régulation N°1907/2006 : Concernant l'enregistrement, l'évaluation et l'autorisation des substances chimiques, ainsi que les restrictions applicables à ces substances.

Les versions de logiciels et accessoire suivant permettent à l'équipment de fonctionner selon sa destination et sont couverts par la presente déclaration UE de conformité :

• Source d'alimentation externe modèle : (Model:THX-120200KDV; 12V-2A) (Shenzhen Tianhangxing Electronics Co., Ltd; 5/F,10 Tower, Zhengzhong Industrial Park, Qiaotou community,Fuyong, Baoan, Shenzhen, PRC.)
• Batterie modèle : 604080 - 1300mAh - 7,4V

LOGICOM ne saurait est re tenu responsable des modifications apportées par l'utilisateur et leurs conséquences, qui pourraient notamment affecter la conformité du produit avec le marquage CE, toute modification non autorisée du produit annule cette déclaration de conformité.

Paris, le 22 Mars 2017

Bernard BESSIS, Président Directeur Général

SOMMAIRE

Déclaration UE de conformité 1

Présentation du PVS 906-50SM 3

Sécurite et informations générales 3

Sécurite LIE A L'ECOUTE 5

recyclage 5

Principales caractéristiques 6

SchemaS et fonctionS 6

Vue du lecteur DVD 6

Vue du moniteur 7

Télécommande 8

Utilisation de la télécommande 9

Accessoires 9

Branchement et installation du lecteur 10

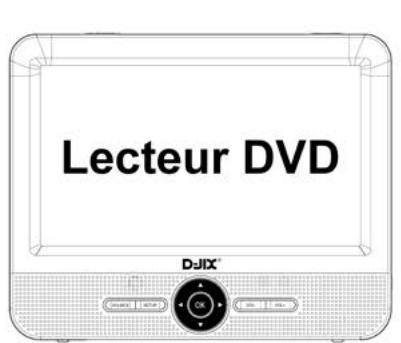

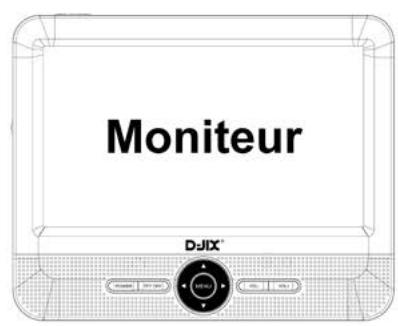

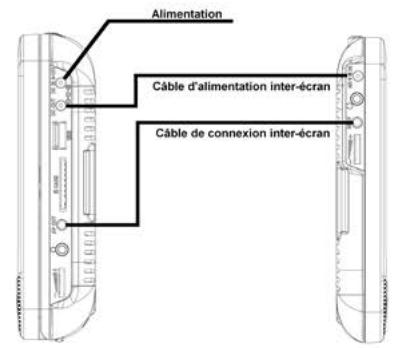

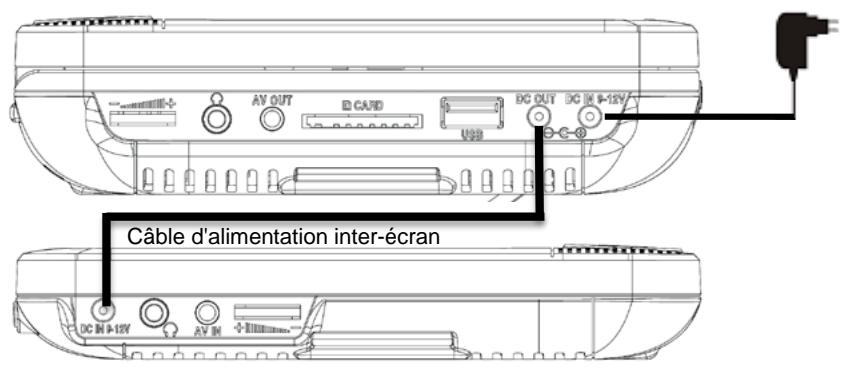

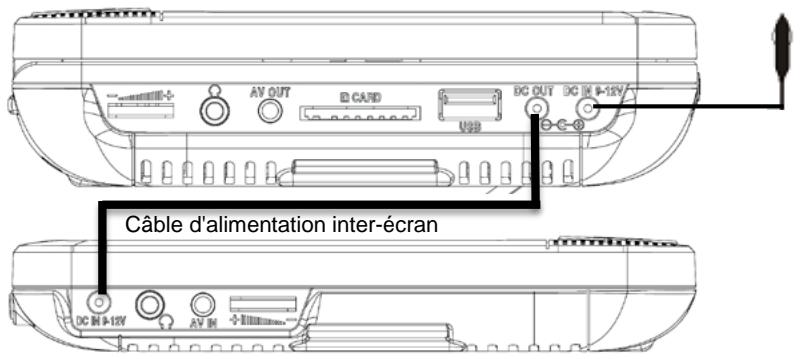

Connexion inter-ecran 11

INSTALLATION DU SUPPORT VOITURE 12

Utilisation de base 14

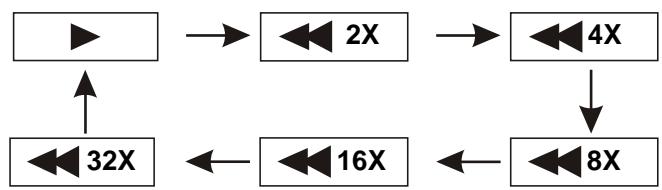

Avance rapide et retour rapide 14

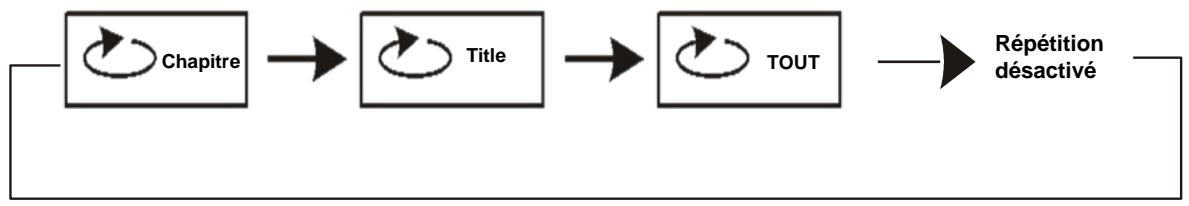

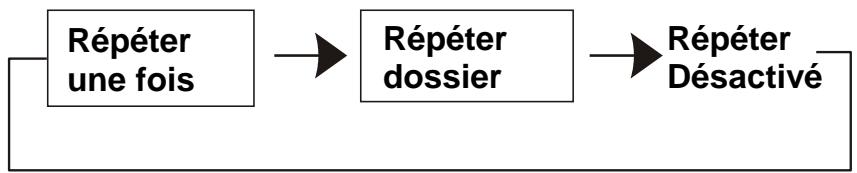

Répétition de lecture 15

Répétition de la lecture d'une scène favorite 16

Angle et zoom 16

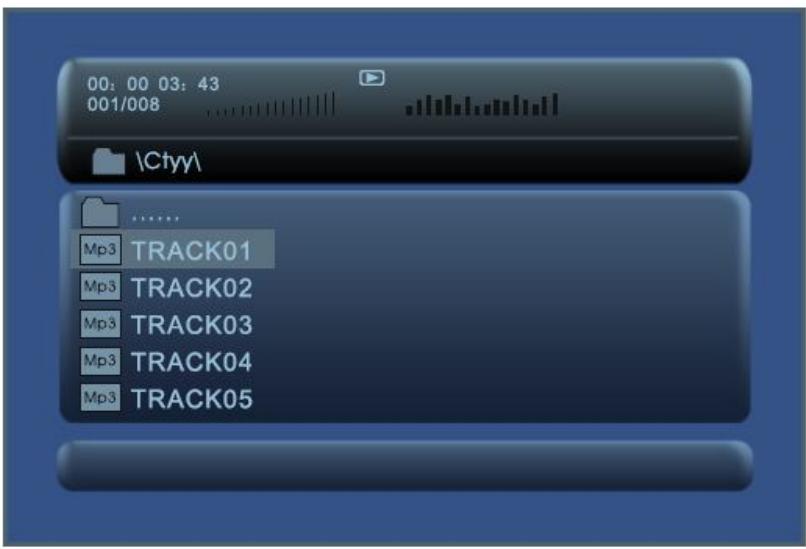

Lecture de fichiers AUDIO /VIDEO / IMAGE 17

Configuration du système 17

18

Dépannage 19

Garantie et SAV 20

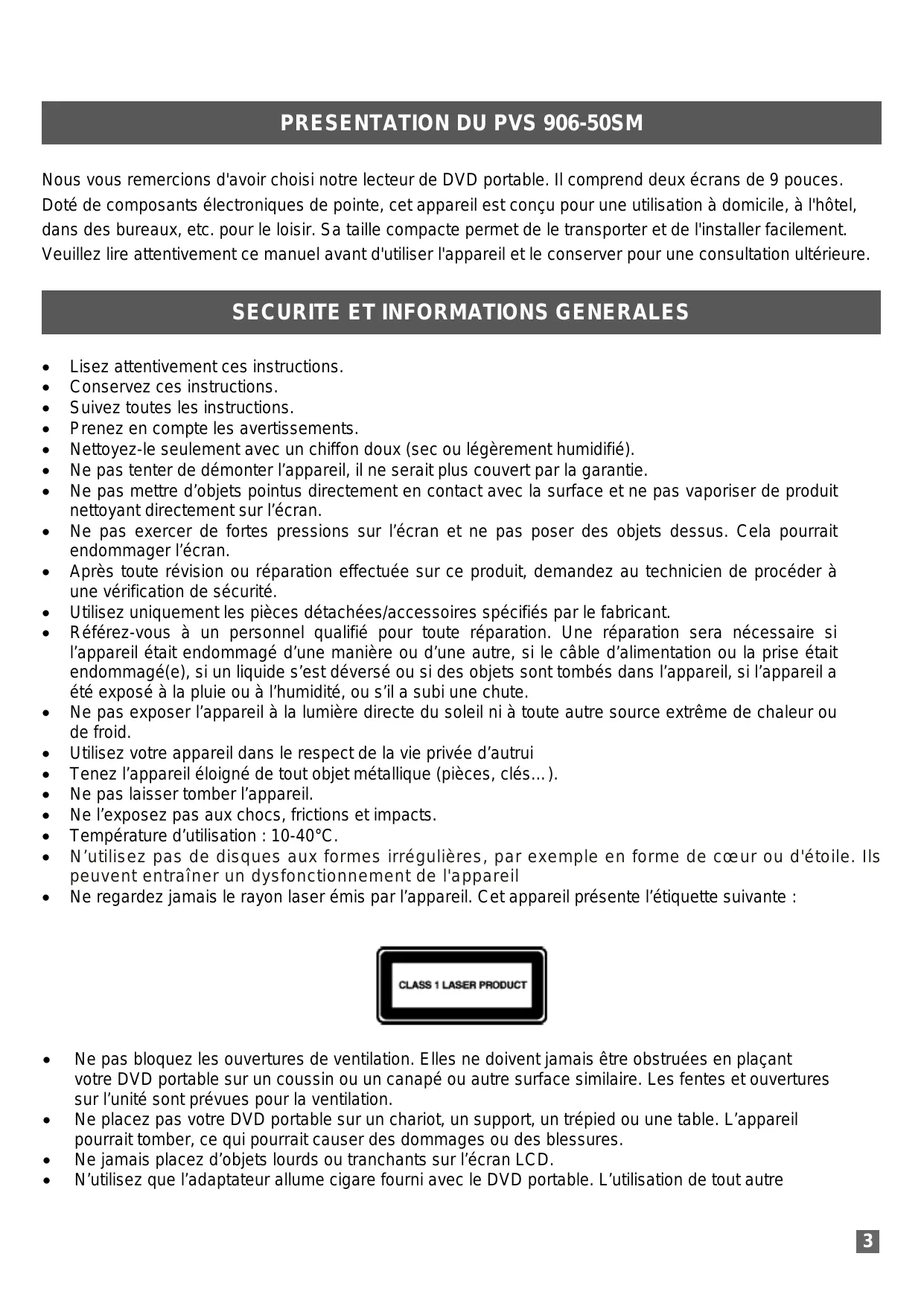

PRESENTATION DU PVS 906-50SM

Nos you remercions d'avoir choisi notre lecteur de DVD portable. Il comprend deux écrans de 9 pouces. Doté de composants électroniques de pointe, cet apparéil est conçu pour une utilisation à domicile, à l'hôtel, dans des bureaux, etc. pour le loisir. Sa taille compacte permet de le transporter et de l'installer facilement. Veuillez litre attentivement ce manuel avant d'utiliser l' apparéil et le保守 pour une consultation ultérieure.

SECURITE ET INFORMATIONS GENERALES

• Lisez attentivement ces instructions.
• Conservez ces instructions.
• Suívez toutes les instructions.
• Prenez en compte les avertissements.
• Nettoyez-le seulement avec un chiffon doux (sec ou légèrement humidifié).
• Ne pas tenter de démonter l'appareil, il ne serait plus couvert par la garantie.
• Ne pasmettre d'objectus pointus directement en contact avec la surface et ne pas vaporiser de produit nettoyant directement sur I'écran.
• Ne pas exercer de fortes pressions sur l'écran et ne pas poser des objets dessus. Cela pourrait endommager l'écran.
• Àprouse toute révision ou réparation effectuée sur ce produit, demandez au technicien de procéder à une vérification de sécurité.
  Utilisez uniquement les pieces detachedes/accessoires specifiés par le fabricant.
• Référez-vous à un personnel qualifié pour toute réparation. Une réparation sera nécessaire si l'appareil était endommagé d'une manière ou d'une autre, si le cable d'alimentation ou la prise était endommagé(e), si un liquide s'est déversé ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, ou s'il a subi une chute.
• Ne pas exposer l'appareil à la lumière directe du soleil ni à toute autre source extréme de chaleur ou de froid.
  Utilisez votre apparéil dans le respect de la vie privée d'autrui
  Tenez l'appareil éloigné de tout object métallique (pièces, clés...).
• Ne pas laisser tomber l'appareil.
• Ne l'exposez pas aux chocs, frictions et impacts.
• Température d'utilisation : 10-40°C.
• N'utilise pas de disques aux formes irrégulières, par exemple en forme de cœur ou d'étoile. Ils peuvent entrainer un dysfonctionnement de l'appareil
• Ne regardez jamais le rayon laser émis par l'appareil. Cet apparéil présente l'étiquette suivante :

• Ne pas bloquez les ouvertures de ventilation. Elles ne doivent jamais être obstruées en plaçant votre DVD portable sur un coussin ou un canapé ou autre surface similaire. Les fentes et ouvertures sur l'unité sont prévues pour la ventilation.
• Ne placez pas votre DVD portable sur un chariot, un support, un trépied ou une table. L'appareil pourrait tomber, ce qui pourrait cause des dommages ou des blessures.
• Ne jamais placez d'objets lourds ou tranchants sur I'écran LCD.
  N'tilisez que I'adaptateur allume cigare fourni avec le DVD portable. L'utilisation de tout autre

adaptateur annulera la garantie.

• La prise de l'adaptateur allume cigare est utilisé comme dispositif de déconnexion, le dispositif de déconnexion doit rester facilement accessible.

AVERTISSEMENT: Afin de réduire tout risque d'incendie ou de choc électrique :

• Ne pas exposer cet apparéil à la pluie ou à l'humidité.
• Ne pas exposer le produit à des gouttes d'eau ou à des éclaboussures et ne placer aucun objectre compli de liquide, tel un vase, sur l'appareil.
• N'exposez pas l'appareil au feu, ou d'autres environnements dangereux. Par exemple, dans des stations essence ou des zones ou des produits explosifs sont utilisés
• Ne pas utiliser le produit à proximé de sources inflammables ou explosives.
• La prise d'alimentation est utilisé comme système de déconnexion et doit toujours être facilement accessible.
• Afin de déconnecter complètement l'appareil de l'électricité, la prise d'alimentation doit être déconnectée de la prise électrique.
• Ne tentez pas d'outrepasser la mesure de sécurité de la fiche polarisée ou de la prise de terre. Une fiche polarisée possède deux broches, dont l'une est plus large que l'autre. Une fiche avec une prise de terre possède deux broches plates et une troisième broche ronde pour la prise de terre. La broche la plus large et la troisième broche constituent des mesures de sécurité importantes visant à vous protégger. Si vous ne parvenez pas à insérer complètement la prise dans la prise électrique murale, contactez votreElectricien pour remplancer la prise murale obsoLète.
• Débranchez cet apparéil durant les orages ou lorsqu'il n'est pas utilisé durant une longue période.
• Eteignez l'appareil dans les lieuxprasant des risques d'explosion et lorsque vous voyageez en avion.
• Ne touchez pas le cordon d'alimentation lorsque vos mains sont mouillées et ne tirez pas sur le chargeur pour le débrancher.
  Le cable d'alimentation doit etre mis en place de sorte que l'on ne marche pas dessus ou qu'il soit ecrased particulierement a l'endroit de la prise, a l'endroit ou il est branché et a l'endroit d'ou il sort de l'appareil.
• Ne surchargez pas la prise électrique. Utilisez uniquement la source d'alimentation comme indiqué.
• N'installez pas cet apparéil près de sources de chaleur telles que des plaques électriques, cusinières ou autres (meme les amplificateurs).

Ces symboles rappellent à l'utilisateur d'être prudent pour éviter les risques d'électrocution

MISE EN GARDE : AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE. NE CONTIENT AUCUNE PIECE POUVANT ÉTRE RÉPARÉE NI REMPLACÉE PAR L'UTILISATEUR. CONFIER TOUTE RÉPARATION À UN TECHNICIEN QUALIFIÉ.

SECURITE LIE A L'ECOUTE

• Avant l'utilisation des écouteurs, vérifier que le volume sonore ne soit pas à son maximum et ainsi éviter d'entrainer des pertes auditives.
• Les niveaux sonores élevés sont destinés aux individus ayant des capacités auditives diminuées et non aux personnes possédant des facultés auditives normales.
• Ne pas utiliser les écouteurs pendant que vous conduisez.
• Régler le volume de telle sorte que vous puissiez entendre les sons de votre environnement.
  L'ecoute d'un baladeur musical à force puissance peut endommager l'oreille de l'utilisateur et entrainer des troubles auditifs (surdité, bourdonnements, acouphènes et hyperacousie).

Afin de prévenir ces risques il est recommandé de ne pas utiliser l'appareil à plein volume, la durée d'utilisation ne doit pas excéder une heures par jour.

• Ce produit est conforme à la norme EN 60065:2014 « Matériel de traitement de l'information, sécurité, partie 1 : exigences générales » conformément à l'arrêté du 25 Juillet 2013 portant application de l'article L. 5232-1 du code de la santé publique relatif aux baladeurs musicaux.

• Ne pas utiliser de modèles de casque ou d'écouteurs pré-amplifié ou amplifié (c'est-à-dire avec un contrôle de volume qui leur est propre et/ou auto-alimenté par une batterie ou des piles), car ils ne garantissant pas un respect de la puissance sonore maximale.

• Afin d'éviter des dommages auditifs évventuels, ne pas écouter à un niveau sonore élevé pendant une longue durée.

RECYCLAGE

Le symbole indiqué ici et sur l'appareil signifie que l'appareil est classé comme un équipement électrique ou électronique et qu'il ne doit pas être mis au rebut avec d'autres déchets menagers ou commerciaux en fin de vie.

La directive DEEE 2012/19/EU (directive relative aux déchets d'équipements électriques et électroniques) a été instaurée pour recycler les appareils à l'aide des techniques de récapération et de recyclage les plus performantes, afin de minimiser les effets sur l'environnement, Traits les substances dangereuses et éviter les décharges de plus en plus nombreuses.

Consignes de mise au rebut de l'appareil pour les utilisateurs privés :

Lorsque you n'utilisez plus l'appareil, mettez-le au rebut en respectant les processus de recyclage locaux. Pour de plus amples informations, contactez les autorités locales ou le revendeur de l'appareil.

Consignes de mise au rebut de l'appareil pour les utilisateurs professionnels :

Les utilisateurs professionnels doivent contacter leurs fournisseurs, vérifier les conditions générales du contrat d'achat et s'assurer que cet apparéil n'est pas mélangé à autres déchets commerciaux lors de sa mise au rebut.

PRINCIPALES CHARACTERISTIQUES

• Deux écrans LCD 7 pouces couleur haute luminosité
• Compatible avec les formats DVD, VCD, MP3, CD, Xvid etc. Haut-parleur stéreo intégré.
• Batterie rechargeable au lithium-ion intégrée modèle: 604080 - 1300mAh - 7,4V
• Prise en charge des systèmes PAL ou NTSC
• Prise en charge des systèmes d'exploitation en plusieurs langues, avance/retour rapide, fonction de répétition
• Fonction de zoom avant/arrière
• Prise en charge de la fonction de signal sortie AV

8, DC IN 9-12V
9, DC OUT
10, Lecteur USB
11, Lecteur de carte SD/MMC
12, AV OUT
13, Prise Ecouteurs
14, Réglage volume analogue
15, Support

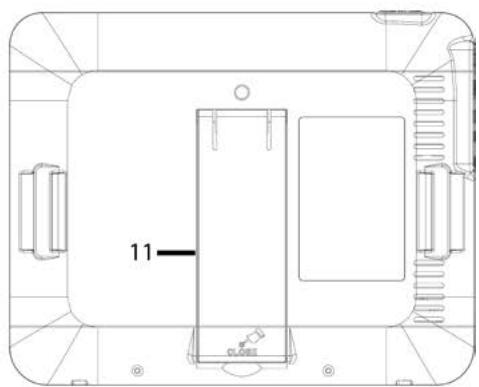

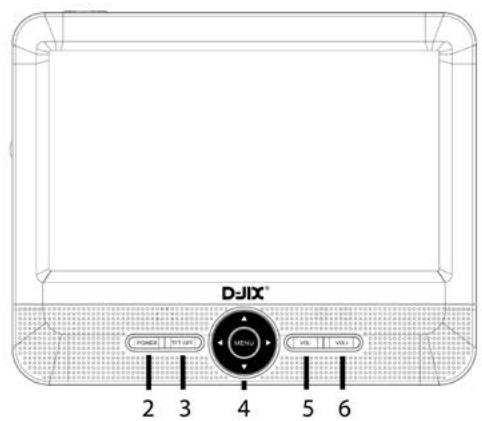

Vue du moniteur

1, Interrupteur On/Off
2, Bouton POWER
3, Moniteur LCD
4, Bouton de navigation et OK
5, Bouton Volume -

6, Bouton Volume +
7, DC IN 9-12V
8, Prise Ecouteurs
9, Fiche AV IN (connexion inter-écran)
10, Réglage volume analogue
11, Support

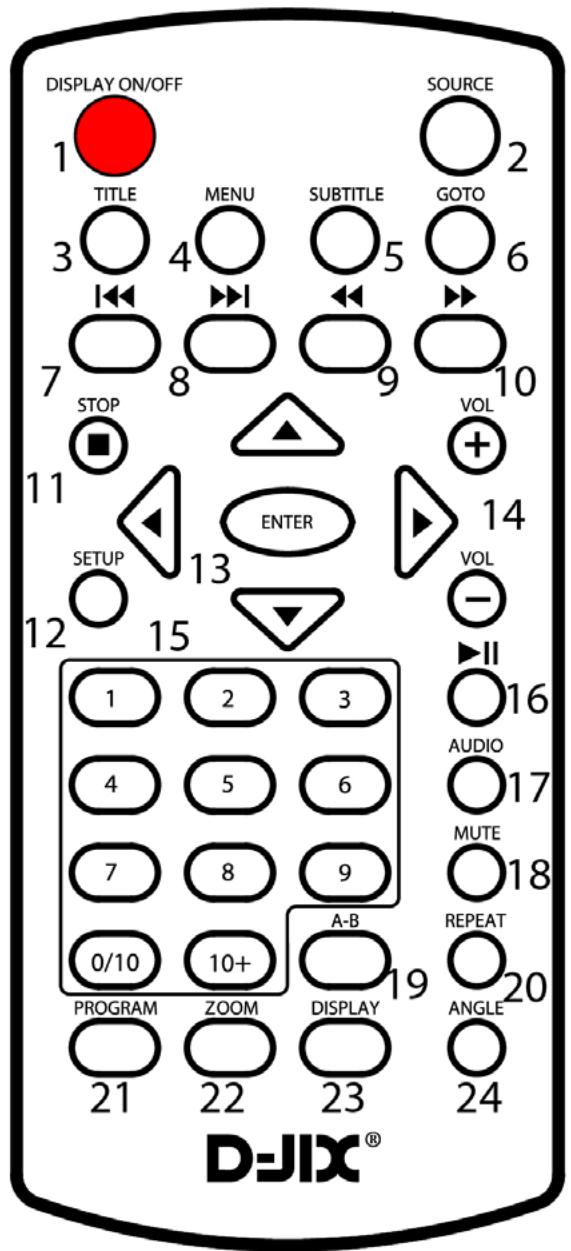

Télécommande

1. DISPLAY ON/OFF (allumer / éteindre l'écran)
2. SOURCE (pour basculer entre plusieurs sources)
3. TITLE (pour afficher les informations sur le titre)
4. MENU (pour ouvrir ou fermer la page de menu)
5. SUBTITLE (pour sélectionner la langue de sous-titre lors de la lecture du DVD)
6. GOTO (permét d'avancer à un temps défini pendant la lecture)
7. Touche Précédent (pour acceder au chapitre ou à la scène précédente pendant la lecture)
8. Touche Suivant (pour acceder au chapitre ou à la scène suivante pendant la lecture)
9. Touche retard rapide (pour défilier rapidement vers l'arrête en multipliant la vitesse par 2, 4, 8, 16 ou 32)

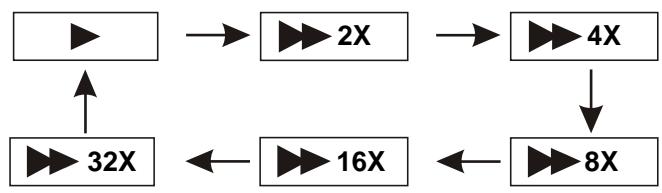

10. Touche avance rapide (pour défilier rapidement vers l'avant en multipliant la vitesse par 2, 4, 8, 16 ou 32)
11. STOP/Arrêt (une pression : arrêt au point de lecture actuel ; appuyez sur pour poursuivre la lecture ; appuyez de nouveau pour arrêté la lecture)
12. SETUP (pour acceder au menu de configuration ou le quitter)
13. Touches de navigation + ENTER (pour confirmer)
14. VOL +/- : (pour régler le volume)
15. Touches numériques
16. Lecture/Pause
17. AUDIO (pour sélectionner la langue audio)
18. MUTE (pour désactiver/activer le son du haut-parleur)
19. A-B (pour répéter une partie spécifique du point A au point B; appuyez de nouveau pour annuler la lecture répétée)
20. REPEAT (pour répéter la lecture du titre, du chapitre ou de la piste)
21. PROGRAM (la fonction programme vous permet de stocker vos pistes favorites à partir du disque. Appuyez sur PROG et le MENU PROG apparaitra. À présent vous pouvez utiliser les touches numériques pour entraire directement les numérodes de titres, chapitres ou pistes)
22. ZOOM (pour effectuer un zoom avant/arière sur l'image pendant la lecture)
23. DISPLAY (pour afficher les informations sur le disque pendant la lecture)
24. ANGLE (pour modifier l'angle d'affichage lors de la lecture d'un disque prénant en charge les changements d'angle)

NOTE: La télécommande est fonctionnelle avec le moniteur, mais uniquement les boutons suivants sont opérationnels : 1 (DISPLAY ON/OFF), 4 (MENU), 13 (Touché navigation), 14 (VOL +/-), 18 (MUTE)

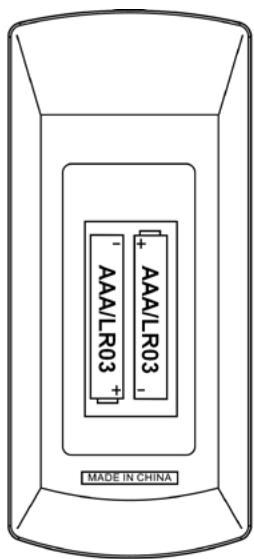

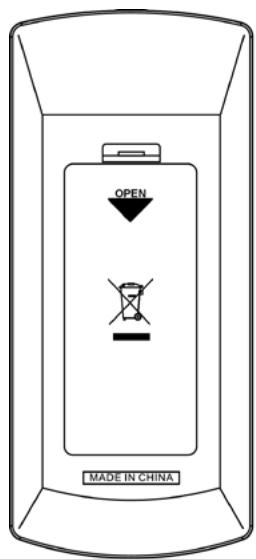

Insérez les piles dans la télécommande comme illustré ci-dessous

Lors de l'utilisation de la télécommande, assurez-vous que levoyant infrarouge est dirigé vers le capteur infrarouge de l'appareil. La distance entre l'appareil et la télécommande doit être inférieure à 3 mètres. Reportez-vous à l'illustration suivante.

ATTENTION : Piles non fournis avec la télécommande

ACCESSOIRES

Remarques :

• Evitez de faire tomber l'appareil ou de le placer dans un environnement humide.
• Evitez d'exposer le capteur infrarouge de l'appareil aux rayons du soleil
• Remplacez les piles de la télécommande si celle-ci ne fonctionne plus.

Lecteur DVD avec écran LCD 9 pouces	1
Ecran LCD 9 pouces	1
Télécommande	1
Adaptateur secteur (Model:THX-120200KDV; 12V-2A) (Shenzhen Tianhangxing Electronics Co., Ltd; 5/F,10 Tower, Zhengzhong Industrial Park, Qiaotou community,Fuyong, Baoan, Shenzhen, PRC.)	1
Adaptateur pour allume-cigare (Model:YJX00312; 12V-2A) (Shenzhen Yijiaxing Electronics Co., Ltd; 2/F, Building 31, Fengshan 2ndRoad, wanfeng, Baoan, Shenzhen, PRC.)	1
Fixation appui-têtes	2
Mode d'emploi	1
Câble audio video	1
Câble de connexion inter-écran	1
Câble d'alimentation inter-écran	1

Branchez la fiche de l'adaptateur sur la prise d'entrée DC située à droite de l'appareil puis l'autre extrémité sur la prise secteur. Reportez-vous à l'illustration ci-dessous.

Si vous utilisez un adaptateur pour allume-cigare pour alimenter l'appareil :

Branchez la fiche de l'adaptateur sur la prise d'entrée DC de l'appareil puis branchez l'autre extrémité sur la prise d'allume-cigare de la voiture. Reportez-vous à l'illustration ci-dessous.

Remarques :

L'adaptateur pour allume-cigare est disponible uniquement si l'alimentation de la voiture est sur 9-12V.
- La prise allume cigare est utilisé comme dispositif de débranchement, le dispositif de déconnexion doit rester facilement accessible.
L'adaptateur pour allume-cigare ne peut pas etre utilise pour recharger la batterie.

Utilisation de la batterie intégrée.

Lecteur DVD possède une batterie intégrée rechargeable (lithium-ion), pas de batterie dans le monitér. Recharger la batterie avant la première utilisation. Vérifier que le commutateur de marche est bien mis sur la position OFF avant de recharger.

Pour recharger la batterie intégrée, branchez simplement l'adaptateur AC sur le lecteur et sur une prise de courant murale. Voir ci-dessus le type de prise de courant. (Le voyant de charge de la batterie s'allumera en rouge pendant que la batterie se recharge; il s'allumera en vert quand la batterie est rechargée).

NOTE :

Utilisez seulement le chargeur dédié à cet appareil.
- Ne jamais jeter les piles et les batteries au feu ou les faire chauffer.

• Ne pas utiliser à forte température ou à proximé d'une source de chaleur.
• Ne pas ouvrir le couvercle.
• Contacter un technicien qualifié pour les réparations.
• Quand vous utilisez la batterie integree, la tempereure environnante doit etre 10^ et 40^ . Pour assurer la durée de vie de la batterie integree, recharger-la a tempeature interieur.
  La batterie integree de cet appareil peut presenter un risque d'incendie ou de bruleur chimique si elle est maltraitee.
• Ne pas démonter la batterie ou chauffer, ou l'incinérer.

CONNEXION INTER-ECRAN

Vouss pouze également raccorder le moniteur au lecteur DVD pour avoir la meme image que le lecteur sur le moniteur. Reportez-vous à l'illustration ci-dessous :

• Brancher l'adaptateur d'alimentation ou allume-cigare sur la prise d'entrée DC IN 9V du lecteur DVD
• Connecter le lecteur DVD et le monitaur avec le cable de connexion inter-écran et le cable d'alimentation inter-écran (uniquement avec les câbles fournis) en suivant l'illustration ci-dessus

Remarque:

Assurez-vous que le cable de connexion inter-écran soit bien branché sur chaque apparéil. Si l'image ou le son du monitér n'apparait pas, veuilles débrancher le cable puis le rebrancher à nouveau.

INSTALLATION DU SUPPORT VOITURE

Remarques :

Retirez les kits de fixation et les lecteurs DVD de votre vehicule, lorsque ceux-ci ne sont pas utilisés.
Fixez les kits de fixation à l'arrière des appuis-tête des sièges avant.

Eléments du kit :

A- Support de fixation du lecteur DVD
B- Vis de l'axe d'ajustement d'angle
C- Boutons de déclipsage de fixation
D- Support de fixation sur appui-tête

1- Fixez le support de fixation sur appui-tete (D) sur l'appui-tete du siège avant.

A- Dévisser les vis du support de fixation de l'appui-tête.
B- Positionnez le support sur les barres de l'appui-tête.
C- Serrez les vis pour fixer le support fermement dans la voiture.
2- Fixer le lecteur DVD portable sur le support de fixation du lecteur DVD portable (A), et serrez correctement la vis pour maintainir le lecteur DVD en position.

3- Emboitez le support de fixation du lecteur DVD (A) avec le support de fixation sur appui-tête (D), comme indiqué sur le schéma ci-dessous :

Remarques :

• Il y a 4 vis courtes pour fixer le support sur des barres de 11mm et 4 vis longues pour fixer le support sur des barres de 14mm . Adaptez les vis en fonction de la taille de vos barres d'appui-tête.

4- Ajustez l'angle d'inclinaison du lecteur DVD, puis vissez la vis de l'axe d'ajustement d'angle (B).

Remarque: Il y a 3 trous sur le support de fixation du lecteur DVD. Ils permettent de régler le lecteur DVD en hauteur.

5- Pour retirez le support de fixation du lecteur DVD (A) du support de fixation sur appui-tête (D), appuyez sur les boutons de déclipsage (C) et tirez le support de fixation du lecteur DVD (A).

6- Pour fixer le deuxième écran, repêze les étapes 1 à 4.

Précaution d'utilisation: Attention, lorsque le lecteur DVD est installé sur le support appui tête, il est vivement recommender de reculer au maximum le siège arrêté et d'avancer le siège passager avant ou conducteur (sans que cela ne nuise à son comport de conduite). Par ailleurs, lorsque le vehicule n'est plus à l'arrêt, le passager est invite à conserver une position assise adossé à son siège et à ne pas se tener à proximé du DVD. Il est, enfin, recommandé de désinstaller le lecteur DVD du support à défaut d'utilisation pendant le temps du trajet.

UTILISATION DE BASE

Lecture de disque au format DVD, MPEG4, SVCD, VCD, CD, MP3 ou Xvid

1. Àpès avoir mis l'appareil sous tension, allumez-le à l'aide de l'interrupteur ON/OFF.
2. Ouvrez le lecteur de disque et inserez un disque en positionnant l'étiquette vers le haut.
3. Fermez le lecteur. L'appareil charge le disque et commence la lecture.
4. Appuyez sur ■ pour arrêté la lecture au point actuel ; appuyez sur pour poursuivre la lecture ; appuyez de nouveau sur cette touche pour arrêté la lecture.
5. Pendant la lecture, appuyez sur pour suspendre la lecture ; appuyez de nouveau sur cette touche pour reprendre la lecture.
6. Une fois la lecture terminée, mettez l'appareil hors tension.
7. Pour certains DVD dotés d'un menu Titre ou Chapitre, appuyez sur la touche MENU pour acceder à la page de menu puis sélectionné le programme à l'aide des touches numériques ou

Note :

Lecteur détecte automatiquement les différentes sources de lecture DVD/SD/USB, appuyez sur "SOURCE" pour basculer d'une source à l'autre.

AVANCE RAPIDE ET RETOUR RAPIDE

Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD, CD ou Xvid, l'appareil peut effectuer une lecture en avance rapide ou en retard rapide pour rechercher une scène.

1. Appuyez sur pour activer l'avance rapide. Appuyez plusieurs fois sur cette touche pour multiplier la vitesse de lecture par 2, 4, 8, 16 ou 32.

1. Appuyez sur « pour activer le retard rapide. Appuyez plusieurs fois sur cette touche pour multiplier la vitesse de lecture par 2, 4, 8, 16 ou 32.

Lors de la lecture d'un disque DVD, SVCD, VCD, CD ou Xvid, l'utilisateur peut repeter la lecture d'un chapitre, d'un titre ou de l'ensemble des programmes du disque.

Pour les DVD, appuyez sur la touche « REPEAT » pour répéter la lecture d'un chapitre, appuyez une deuxième fois pour répéter la lecture d'un titre et une troisième fois pour répéter la lecture du disque.

Pour les disques MP3, appuyez sur la touche « REPEAT » pour répéter la lecture du fichier en cours, appuyez une deuxième fois pour répéter la lecture du dossier et une troisième fois pour annuler la répétition.

REPETITION DE LA LECTURE D'UNE SCENE FAVORITE

Lors de la lecture d'un disque au format DVD, SVCD, VCD, CD, MP3 ou Xvid, l'utilisateur peut repeter la lecture d'une scene ou d'un chapitre.

Pendant la lecture, appuyez sur la touche « A-B » au point A, puis appuyez de nouveau sur cette touche au point B ; l'appareil repete automatiquement la partie située entre A et B.

Appuyez sur cette touche une troisième fois pour revenir à une lecture normale.

ANGLE ET ZOOM

Au cours de la lecture d'un DVD permettant un affichage sous plusieurs angles, appuyez sur la touche « Angle ».

Les indications suivantes apparaissent à l'écran :

Appuyez sur les touches numériques pour selectionner l'angle de votrechioix

Pour revenir à une lecture normale, appuyez sur « Angle ». L'appareil lit le disque selon l'angle par défaut.

Lors de la lecture d'un disque au format DVD, SVCD, VCD, CD, MP3 ou Xvid,

L'utilisateur peut effectuer un zoom avant ou arrêtre sur l'image.

Pendant la lecture, appuyez sur la touche Zoom pour agrandir l'image

Appui successif permet d'agrandir davantage l'image. Appuyez sur la touche Zoom à plusieurs reprises pour revenir à l'affichage normal.

Lorsque l'image est agrandie, appuyez sur TOUCHES MULTI-DIRECTION pour déplacer l'image.

Placez un disque, une carte SD/MMC ou une unité de stockage de masse dans votre lecteur.

Appuyez sur ▲▼ ou sur la touche « OK » pour désir un fichier audio (.mp3) ou video (.avi) ou image (.jpg).

Appuyez sur ou sur

« OK » pour dire le fichier sélectionné

Appuyez sur la touche « Setup » pour afficher le menu principal. Appuyez sur « Setup » une nouvelle fois pour quitter le menu.

Dans le menu, appuyez sur "▲" et "▶" pour sélectionner un sous-menu puis sur la touche « OK » pour confirmer.

Dans le sous-menu, appuyez sur “▲▼” pour sélectionner l'option désirée puis sur la touche « OK » pour confirmer

Vouss pouze configurer le système selon vos préférences. Soyez cependant attentif aux éléments suivants :

1. Certaines fonctions telles que « Indicateur d'angle » peuvent ne pas etre disponibles en fonction du disque.
2. Le menu Page Système activé uniquement lorsqu'aucun disque n'est charge ou que le lecteur de disque est ouvert.
3. La langue Audio et des Sous-titres ne sont selectionnables que sur les disques proposant plusieurs langues

Remarque: Pour revenir en arriere, veuilles appuyer sur la touche "▲".

Configuration Générale :

1. Format (Changer le format d'affichage : 4:3PS (Pan & Scan), 4:3LB (Letterbox) et 16:9 )
2. Marque d'angle (Régler Marque d'Angle)
3. Langue Menu (Régler Langue du Menu)
4. Sous-Titrages (Activer / Déactualier Sous-Titrages Codés / Captioned subtitles)
5. Ecran de Veille (Activer / Désactiver Ecran de Veille)
6. Reprise (Configuration de la reprise)
7. MP3 Lyric (Afficher MP3 Lyric)

Configuration Audio :

1. Downmix (Configuration Downmix: G. /D. et Sté reproduction)
2. Dual Mono (Réglage Dual Mono : Stéréo, G-MONO, D-MONO et MIXTE-MONO)
3. Dynamic (Régler DRC)

Configuration Video :

Configurer la netteté, la luminosité, le contraste, la teinte et la saturation.

Configuration Systeme :

1. Affichage (Définir la norme TV: PAL, AUTO, NTSC)
2. Audio (Choisisir la langue audio préfééré)
3. Sous-Titre (Choisisir la langue Sous-Titre préfééré)
4. Menu Disque (Choisir la langue du Menu Disque DVD préfééré)
5. Contrôle Parental (Configuration du contrôle parental)
6. Mot de passse (Manager le mot de passer, le mot de passse par défaut est 136900)
7. Paramètres d'usine (Restaurer les paramètres d'usine)

SPECIFICATIONS TECHNIQUES

Disques compatibles : DVD, CD, Xvid

Système de signal : PAL/NTSC

Taille des écrans : 9 pouces

Source d'alimentation : DC 9-12V

Consommation : 18 W

Température de fonctionnement: 10 40^

DEPANNAGE

PROBLÈME	SOLUTION
Absence de son ou son déformé	Assurez-vous que l'appareil est correctement branché. Assurez-vous que les cables sont raccordés correctement aux prises appropriées.
Impossible de passer les avant-propos du film	Vous ne pouvez pas passer le générique et les avertissements affichés au début du film car le disque est programmé pour empêcher cette action.
L'icone ⊙ apparait à l'écran	La fonction ou l'action ne peut être réalisée actuellesment car :1. le logiciel du disque ne le permet pas.2. le logiciel du disque ne prend pas en charge la fonction (par ex. les angles)3. la fonction n'est pas disponible actuellément.4. vous avez demandé un titre ou un numéro de chapitre inexistant.
L'image est déformée	Le disque est peut-être endommagé. Essayez d'utiliser un autre disque ; Il est normal qu'une certaine déformation se produit en mode avance rapide ou retard rapide.
Impossible d'exécuter la fonction avance rapide ou retard rapide	Certains disques possèdent des sections qui interdisent le balayage rapide ou le saut de chapitre ;Il est impossible de sauter les avertissements et le générique de début de film. Cette partie du film est souvent programmée de sorte à empêcher qu'elle ne soit sautée.
Impossible d'avoir l'image ou le son sur le moniteur externe	Vérifier le cable inter-écran soit branché correctementDébrancher le cable puis le rebrancher à nouveau.

Ce produit est en constante amélioration ; les modifications des fonctions et spécifications ne feront l'objet d'aucun avis préalable.

En cas de problèmes :

Un formuale de contact ainsi qu'une FAQ complète sont disponibles dans la rubrique support de notre site internet :

www_logiccom-europe.com

Si aucune de ces plateformes n'a solutionné votre problème, veuillez contacter votre revendeur.

Pour des raisons de sécurité, seule notre station technique est habitité à intervenir sur nos produits, dans cette optique nous ne fournissons aucune piece détachée.

La garantie fournisseur LOGICOM est valable pour un usage normal du produit tel qu'il est defini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les déterriorations dues à une cause étrangère à l'appareil.

En particulier, la garantie ne s'applique pas si l'appareil a ete endommagé à la suite d'un chic ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, de I'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, I'humidité ou le gel.

La garantie s'etend uniquement à la France Métropolitaine.

La garantie ne couvre pas les manuels d'utilisation, ni les applications, réglages, contenus ou données quel qu'il soit.
- La garantie ne couvre pas l'usure normale du produit. (Ecrans, batteries et télécommande)
- La garantie ne couvre pas toute dépréciation du produit due à une mauvaise utilisation, y compris notamment ceux causés par des objets, une pression, une chute.
- La garantie ne couvre pas toute utilisation du produit non conforme aux précautions d'emploi stipulées dans le manuel d'utilisation.
- La garantie ne couvre pas les défauts occasionnés au produit par un autre produit connecté ou utilisé avec, un accessoire ou un logiciel non fourni par Logicom.
- La garantie ne couvre pas le produit ou ses accessoires s'il a ete demonte ou modifie d'une qualconque façon.
- La garantie ne couvre pas les dommages effectuels sur le produit dus à une exposition à l'humidité, à des conditions ce chaleur ou froid extrêmes, à la corrosion, à l'oxydation, avec tout liquide quel qu'il soit.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil et L.211-1 et suivants du code de la consommation.

Fabrique en RPC © 2017 Logicom SA.
