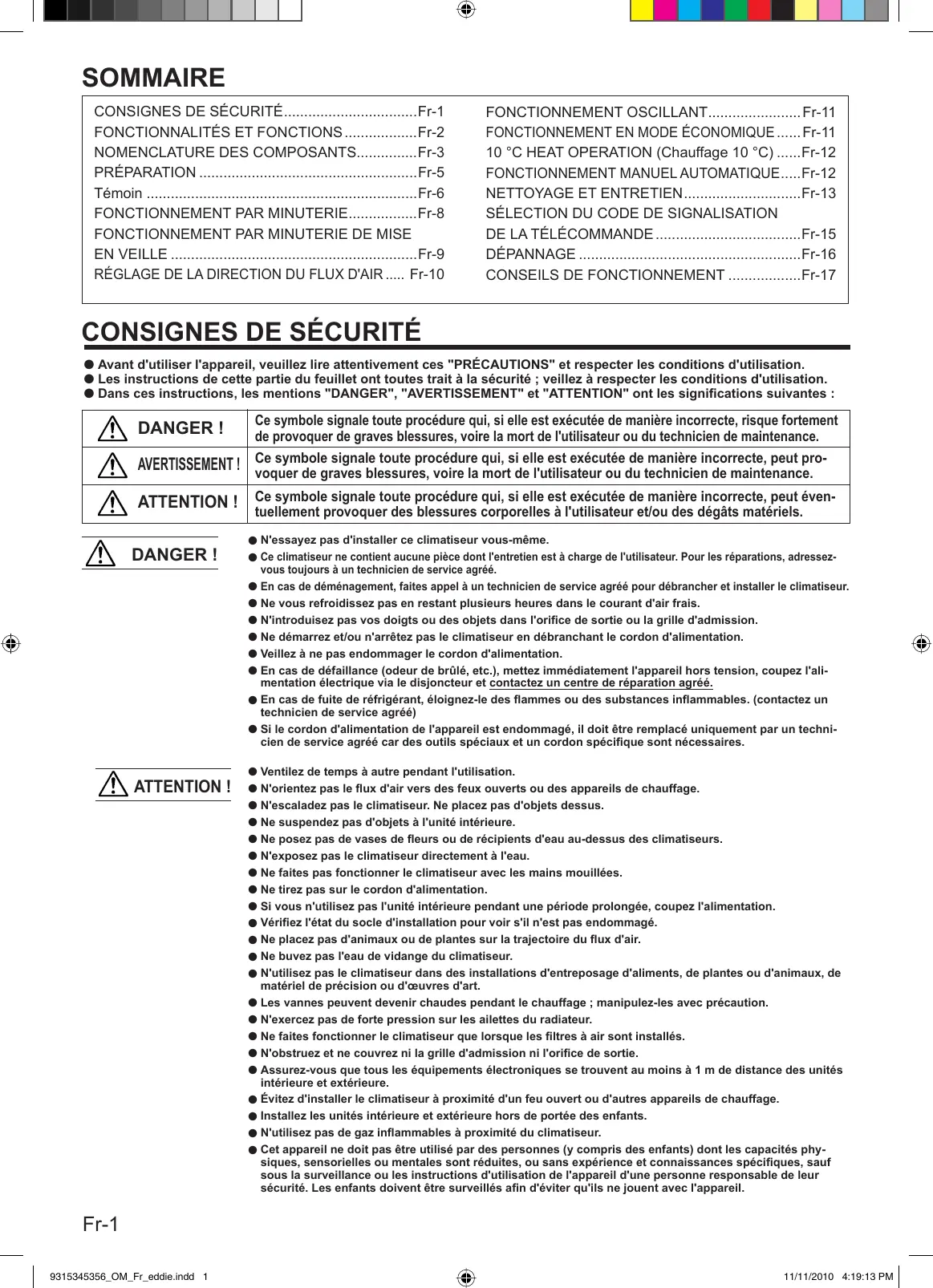

FONCTIONNEMENT PAR MINUTERIE DE MISE EN VEILLE Fr-9 RÉGLAGE DE LA DIRECTION DU FLUX D'AIR Fr-10
FONCTIONNEMENT EN MODE ÉCONOMIQUE Fr-11 10 °C HEAT OPERATION (Chauffage 10 °C) Fr-12 CONSIGNES DE SÉCURITÉ ● Avant d'utiliser l'appareil, veuillez lire attentivement ces "PRÉCAUTIONS" et respecter les conditions d'utilisation. ● Les instructions de cette partie du feuillet ont toutes trait à la sécurité ; veillez à respecter les conditions d'utilisation. ● Dans ces instructions, les mentions "DANGER", "AVERTISSEMENT" et "ATTENTION" ont les significations suivantes :
AVERTISSEMENT ! ATTENTION ! Ce symbole signale toute procédure qui, si elle est exécutée de manière incorrecte, peut éventuellement provoquer des blessures corporelles à l'utilisateur et/ou des dégâts matériels.
● En cas de déménagement, faites appel à un technicien de service agréé pour débrancher et installer le climatiseur. ● Ne vous refroidissez pas en restant plusieurs heures dans le courant d'air frais. ● N'introduisez pas vos doigts ou des objets dans l'orifice de sortie ou la grille d'admission. ● Ne démarrez et/ou n'arrêtez pas le climatiseur en débranchant le cordon d'alimentation. ● Veillez à ne pas endommager le cordon d'alimentation. ● En cas de défaillance (odeur de brûlé, etc.), mettez immédiatement l'appareil hors tension, coupez l'alimentation électrique via le disjoncteur et contactez un centre de réparation agréé. ● En cas de fuite de réfrigérant, éloignez-le des flammes ou des substances inflammables. (contactez un technicien de service agréé) ● Si le cordon d'alimentation de l'appareil est endommagé, il doit être remplacé uniquement par un technicien de service agréé car des outils spéciaux et un cordon spécifique sont nécessaires. ● Ventilez de temps à autre pendant l'utilisation. ● N'orientez pas le flux d'air vers des feux ouverts ou des appareils de chauffage. ● N'escaladez pas le climatiseur. Ne placez pas d'objets dessus. ● Ne suspendez pas d'objets à l'unité intérieure. ● Ne posez pas de vases de fleurs ou de récipients d'eau au-dessus des climatiseurs. ● N'exposez pas le climatiseur directement à l'eau. ● Ne faites pas fonctionner le climatiseur avec les mains mouillées. ● Ne tirez pas sur le cordon d'alimentation. ● Si vous n'utilisez pas l'unité intérieure pendant une période prolongée, coupez l'alimentation. ● Vérifiez l'état du socle d'installation pour voir s'il n'est pas endommagé. ● Ne placez pas d'animaux ou de plantes sur la trajectoire du flux d'air. ● Ne buvez pas l'eau de vidange du climatiseur. ● N'utilisez pas le climatiseur dans des installations d'entreposage d'aliments, de plantes ou d'animaux, de matériel de précision ou d'œuvres d'art. ● Les vannes peuvent devenir chaudes pendant le chauffage ; manipulez-les avec précaution. ● N'exercez pas de forte pression sur les ailettes du radiateur. ● Ne faites fonctionner le climatiseur que lorsque les filtres à air sont installés. ● N'obstruez et ne couvrez ni la grille d'admission ni l'orifice de sortie. ● Assurez-vous que tous les équipements électroniques se trouvent au moins à 1 m de distance des unités intérieure et extérieure. ● Évitez d'installer le climatiseur à proximité d'un feu ouvert ou d'autres appareils de chauffage. ● Installez les unités intérieure et extérieure hors de portée des enfants. ● N'utilisez pas de gaz inflammables à proximité du climatiseur. ● Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou sans expérience et connaissances spécifiques, sauf sous la surveillance ou les instructions d'utilisation de l'appareil d'une personne responsable de leur sécurité. Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.
9315345356_OM_Fr_eddie.indd 1 FLUX D’AIR HORIZONTAL : REFROIDISSEMENT/FLUX D’AIR VERS LE BAS : CHAUFFAGE Pour le refroidissement, utilisez le flux d’air horizontal afin que l’air frais ne soit pas directement dirigé sur les occupants de la pièce. Pour le chauffage, utilisez le flux d’air dirigé vers le bas pour envoyer un air chaud et puissant vers le sol et créer un environnement confortable.
CHANGEMENT AUTOMATIQUE Le mode de fonctionnement (refroidissement, déshumidification, chauffage) commute automatiquement afin de maintenir la température réglée, et celle-ci est maintenue constante à tout moment.
MINUTERIE À PROGRAMMATION La minuterie à programmation vous permet de regrouper en une seule séquence les fonctionnements par minuterie Marche et minuterie Arrêt. Cette séquence peut concerner un passage de la minuterie Arrêt à la minuterie Marche, ou de la minuterie Marche à la minuterie Arrêt, sur une période de 24 heures.

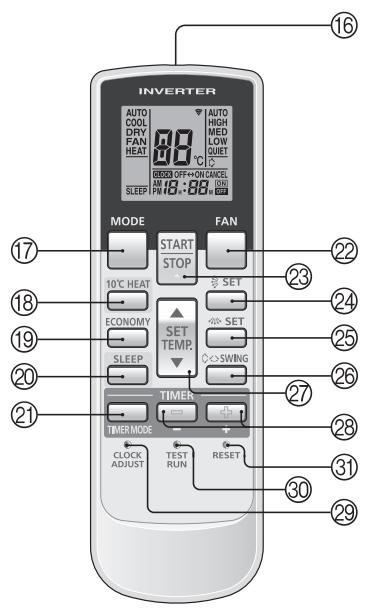

TÉLÉCOMMANDE SANS FIL La télécommande sans fil permet de commander facilement le fonctionnement du climatiseur.
• Minuterie hebdomadaire • Minuterie de rétablissement de la température Et vous pouvez utiliser simultanément une télécommande filaire et une télécommande sans fil. (Mais les fonctions sont limitées.) Lorsque vous utilisez les fonctions limitées sur la télécommande, un bip est émis ; les témoins OPERATION, TIMER et le 3e témoin de l’appareil intérieur clignotent. [fonctions limitée aux télécommandes sans fil] • FONCTIONNEMENT EN CHAUFFAGE 10°C • MINUTERIE (minuterie MARCHE, minuterie ARRÊT et minuterie par programmation)
Une fois le temps défini atteint, l’appareil s’éteint automatiquement.
● Si le système de refroidissement forcé se déclenche par hasard, appuyez sur la touche START/STOP (Marche/Arrêt) pour l'arrêter. ● Appuyez sur la touche en regard de FILTER INDICATOR RESET (RÉINITIALISATION VOYANT FILTRE).

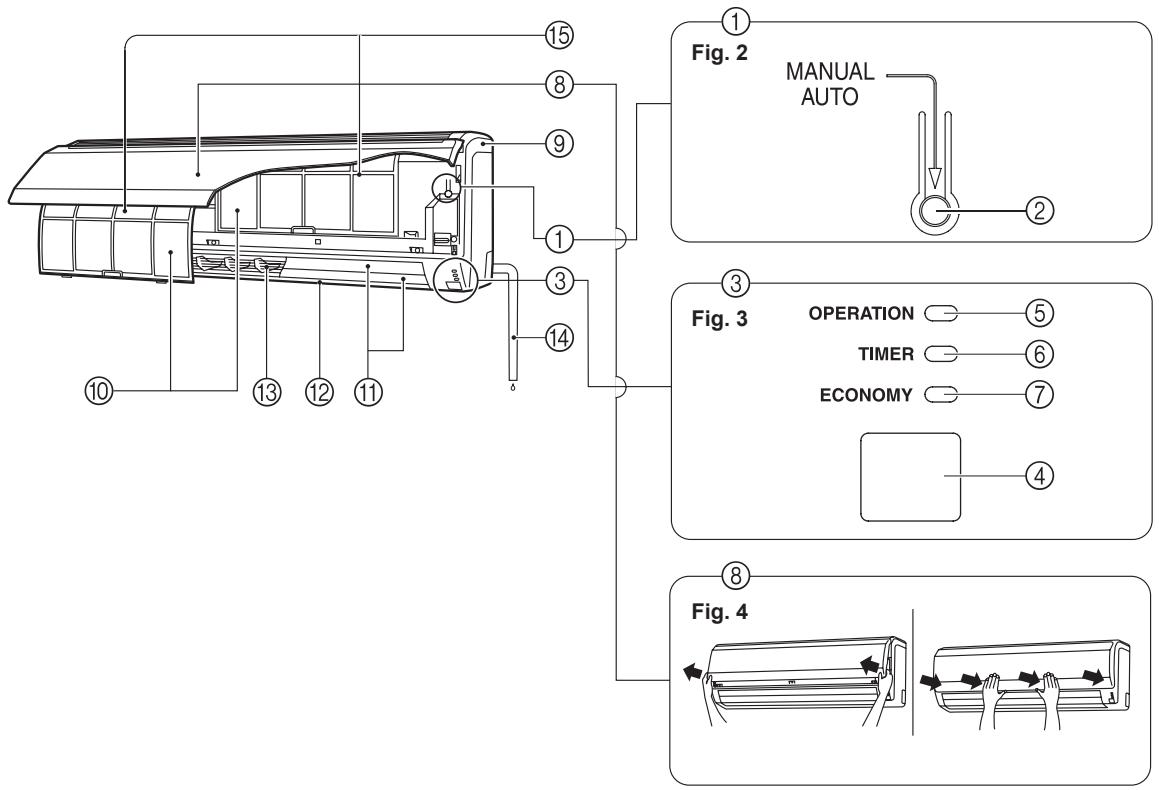

4 (derrière le volet de direction du flux d'air) D Tuyau de vidange E Filtre à air

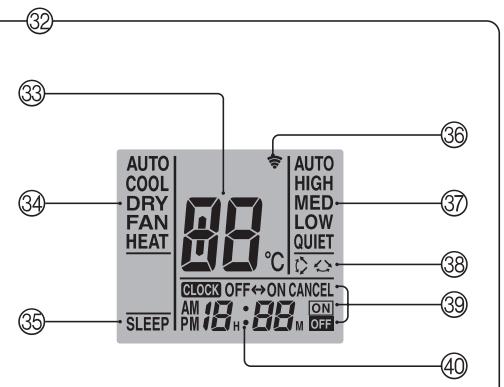

9 Affichage du Mode de fonctionnement Affichage de SLEEP TIMER (MINUTERIE DE MISE EN VEILLE) Indicateur de l'émetteur Affichage de la Vitesse du ventilateur Affichage SWING (OSCILLATION) Affichage du mode Minuterie Affichage de l'heure
9315345356_OM_Fr_eddie.indd 4 Faites-le coulisser dans le sens de la flèche tout en appuyant sur le symbole
● En cas de contact du liquide s'échappant des piles avec la peau, les yeux ou la bouche, rincez-les abondamment à l'eau et consultez votre médecin. ● Les piles déchargées doivent être immédiatement retirées et mises au rebut, soit dans un conteneur de collecte des piles soit auprès d'un organisme de prise en charge approprié. ● N'essayez pas de recharger des piles à plat. N'associez jamais des piles neuves et usagées ni des piles de types différents. En cas d'utilisation normale, les piles ont une durée de vie d'environ 1 an. Si la portée de la télécommande diminue sensiblement, remplacez les piles et appuyez sur la touche RESET (Réinitialisation) avec la pointe d'un stylo ou d'un autre petit objet.
Utilisation de la télécommande ● La télécommande doit être pointée vers le récepteur (Fig.3 4) pour fonctionner correctement. ● Portée : 7 m environ. ● Lorsqu'un signal est correctement reçu par le climatiseur, un bip est émis. ● Si aucun bip n'est émis, appuyez de nouveau sur la touche de la télécommande.

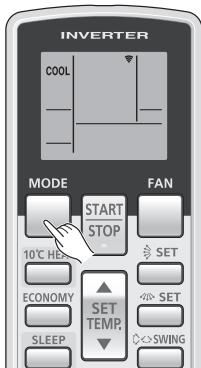

Insérer Enfoncer Appuyez sur la touche MODE (Fig.5 G) pour sélectionner le mode voulu. À chaque pression de la touche, le mode change dans l'ordre suivant :

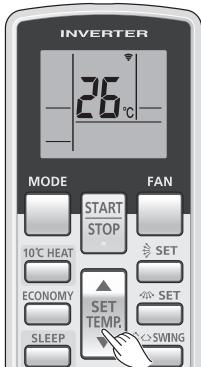

AUTO 18 - 30 °C Chauffage 16 - 30 °C Refroidissement/Déshumidification 18 - 30 °C Le thermostat ne peut pas être utilisé pour régler la température ambiante en mode FAN (VENTILATEUR) (la température n'apparaît pas sur l'écran de la télécommande). Environ 3 secondes plus tard, l'affichage complet réapparaît. Le réglage du thermostat est une valeur standard et peut être légèrement différent de la température réelle de la pièce.

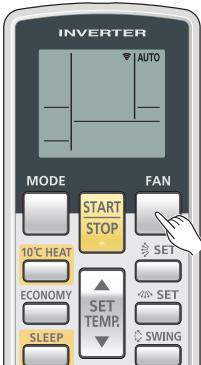

Appuyez sur la touche FAN (VENTILATEUR) (Fig. 5 L). À chaque pression de la touche, la vitesse du ventilateur change dans l'ordre suivant : LOW
Refroidissement : À mesure que la température de la pièce approche la température de réglage du thermostat, la vitesse du ventilateur diminue. Ventilateur : Le ventilateur fonctionne à vitesse réduite. Le ventilateur fonctionne très lentement en mode Contrôle et au début du mode Chauffage.
● Un fonctionnement SUPER SILENCIEUX n'est pas possible en mode Déshumidification. (C'est également le cas lorsque le mode Déshumidification est sélectionné en mode AUTO). ● En fonctionnement Super silencieux, les performances de chauffage et de refroidissement sont légèrement réduites. Si la pièce n'est pas chauffée/refroidie lors du fonctionnement SUPER SILENCIEUX, réglez la vitesse du ventilateur du climatiseur.
9315345356_OM_Fr_eddie.indd 6 Si la différence entre le réglage du thermostat et la température ambiante réelle est de ± 2 °C → En fonction de la température extérieure Si la différence entre le réglage du thermostat et la température ambiante réelle est supérieure à - 2 °C → Chauffage ● Lorsque le climatiseur a ajusté la température de la pièce à une valeur proche du réglage du thermostat, il passe en fonctionnement de contrôle. En mode de fonctionnement de contrôle, le ventilateur tourne à faible vitesse. Si la température de la pièce change de manière importante, le climatiseur choisit une nouvelle fois le fonctionnement approprié (Chauffage, Refroidissement) afin d'ajuster la température à la valeur configurée sur le thermostat. ● Si le mode sélectionné automatiquement par l'appareil ne vous satisfait pas, sélectionnez un des modes de fonctionnement (HEAT, COOL, DRY, FAN).
● Lorsque le mode Chauffage est sélectionné, le climatiseur fonctionne avec une vitesse de ventilateur très faible pendant 3 à 5 minutes, après quoi il passe sur le réglage de ventilateur sélectionné. Ce laps de temps permet à l'unité intérieure de chauffer avant de fonctionner à plein régime. ● Lorsque la température de la pièce est très basse, du givre peut se former sur l'unité extérieure et réduire les performances du climatiseur. Pour empêcher une telle formation de givre, le climatiseur enclenche automatiquement un cycle de dégivrage de temps en temps. En mode de Dégivrage automatique, le témoin OPERATION (FONCTIONNEMENT) (Fig. 3 5) clignote, et le chauffage s'arrête. ● Au début de la phase de chauffage, la pièce met du temps à se réchauffer.
Déshumidification : ● Utilisez-le pour refroidir progressivement votre pièce tout en la déshumidifiant.
Réglez le thermostat sur une valeur de température supérieure à la température ambiante actuelle de la pièce. Le mode Chauffage ne fonctionne pas si le thermostat est réglé sur une valeur inférieure à la température actuelle de la pièce. En mode Refroidissement/Déshumidification : Réglez le thermostat sur une valeur de température inférieure à la température ambiante actuelle de la pièce. Les modes Refroidissement et Déshumidification ne fonctionnent pas si le thermostat est réglé sur une valeur supérieure à la température actuelle de la pièce (en mode Refroidissement, seul le ventilateur fonctionne). En mode Ventilation : Vous ne pouvez pas utiliser l'appareil pour chauffer ou refroidir la pièce.
● En mode Déshumidification, l'appareil fonctionne à faible vitesse. Afin de régler l'humidité de la pièce, il se peut que le ventilateur de l'appareil s'arrête de temps à autre. Le ventilateur peut également fonctionner à très faible vitesse lors du réglage de l'humidité de la pièce. ● La vitesse du ventilateur ne peut être modifiée manuellement lorsque le mode Déshumidification a été sélectionné. Ventilateur : ● Utilisez-le pour faire circuler l'air dans votre pièce.
Le climatiseur reprend son fonctionnement normal. Changement des réglages de la minuterie Exécutez les étapes 2 et 3. Arrêt du climatiseur alors que la minuterie fonctionne Appuyez sur la touche START/STOP (Marche/Arrêt). Changement des conditions de fonctionnement Pour modifier les conditions de fonctionnement (Mode, Vitesse du ventilateur, Réglage du thermostat, mode SUPER SILENCIEUX), après avoir réglé la minuterie et attendu que l'affichage complet réapparaisse, appuyez sur les touches appropriées pour modifier les conditions de fonctionnement souhaitées.
Le témoin (vert) OPERATION (FONCTIONNEMENT) de l'unité intérieure (Fig. 3 5) s'allume.
Reportez-vous à la section "Utilisation de la minuterie MARCHE ou ARRÊT" pour régler le mode et les heures de votre choix. Environ 3 secondes plus tard, l'affichage complet réapparaît. Le témoin (orange) TIMER (MINUTERIE) de l'appareil (Fig. 3 6) s'allume.
L'écran affiche alternativement "Minuterie ARRÊT" et "Minuterie MARCHE" avant d'afficher le réglage de l'heure pour le fonctionnement initial. ● La minuterie programmée est alors activée. (Si vous avez choisi de faire fonctionner d'abord la minuterie MARCHE, l'appareil s'arrête d'abord). Environ 5 secondes plus tard, l'affichage complet réapparaît.
● La minuterie par programmation vous permet de regrouper en une seule séquence
● La première minuterie à se déclencher sera celle qui a été réglée la plus proche de l'heure actuelle. L'ordre de fonctionnement est indiqué par la flèche sur l'écran de la télécommande (OFF → ON, ou OFF ← ON). ● La minuterie programmée peut par exemple servir à arrêter automatiquement le climatiseur (minuterie ARRÊT) après que vous soyez couché(e), puis à le redémarrer (minuterie MARCHE) automatiquement le matin avant de vous lever.
2. Appuyez sur la touche TIMER MODE (Mode minuterie) pour sélectionner OFF ON. ON ou OFF Arrêt du climatiseur alors que la minuterie fonctionne Appuyez sur la touche START/STOP (Marche/Arrêt). Changement des conditions de fonctionnement Pour modifier les conditions de fonctionnement (Mode, Vitesse du ventilateur, Réglage du thermostat, mode SUPER SILENCIEUX), après avoir réglé la minuterie et attendu que l'affichage complet réapparaisse, appuyez sur les touches appropriées pour modifier les conditions de fonctionnement souhaitées.
11/11/2010 4:19:22 PM Utilisation de la minuterie de mise en veille Lorsque le climatiseur fonctionne ou est à l'arrêt, appuyez sur la touche SLEEP (VEILLE) (Fig. 5 J). Le témoin (vert) OPERATION (Fonctionnement) de l'unité intérieure (Fig. 3 5) s'allume et le témoin (orange) TIMER (Minuterie) (Fig. 3 6) s'allume.
Utilisez la touche TIMER MODE (MODE MINUTERIE) pour sélectionner "CANCEL" (ANNULER). Le climatiseur reprend son fonctionnement normal. Arrêt du climatiseur alors que la minuterie fonctionne :
Appuyez de nouveau sur la touche SLEEP (VEILLE) (Fig. 5 J) et réglez l'heure à l'aide des touches TIMER SET (RÉGLAGE DE LA MINUTERIE) / ) (Fig. 5 R).
En mode Chauffage : Lorsque la minuterie de mise en veille SLEEP est activée, le réglage du thermostat diminue automatiquement de 1 °C toutes les 30 minutes. Lorsque le thermostat a, au total, diminué de 4 °C, le réglage du thermostat à cet instant est maintenu jusqu'à ce que le laps de temps défini se soit écoulé. Le climatiseur s'éteint alors automatiquement. Réglage de la minuterie de mise en veille

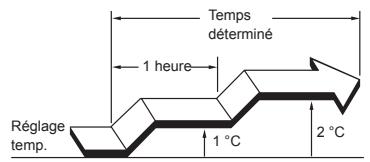

Lorsque la minuterie de mise en veille SLEEP est activée, le réglage du thermostat augmente automatiquement de 1 °C toutes les heures. Lorsque le thermostat a, au total, augmenté de 2 °C, le réglage du thermostat à cet instant est maintenu jusqu'à ce que le laps de temps défini se soit écoulé. Le climatiseur s'éteint alors automatiquement. Réglage de la minuterie de mise en veille
Appuyez sur la touche SET (RÉGLAGE) (Vertical) (Fig. 5 N). À chaque pression sur la touche, le flux d'air change comme suit : 1
● Au lancement du mode AUTO/HEAT (AUTO/CHAUFFAGE) et lors du dégivrage automatique (voir page 16), la direction du flux d'air est horizontale 1.
Un réglage manuel de ceux-ci risque d'entraîner leur mauvais fonctionnement. Le cas échéant, éteignez l'appareil et remettez-le en marche. Les volets devraient de nouveau fonctionner correctement. ● En mode Refroidissement et Déshumidification, ne réglez pas les volets de direction du flux d'air dans la plage de chauffage (4 - 6) pendant des périodes prolongées, car de la vapeur pourrait se condenser près des volets de sortie et des gouttes d'eau pourraient s'écouler du climatiseur. En mode Refroidissement et Déshumidification, si les volets de direction du flux d'air sont laissés dans la plage de chauffage, ils reviendront automatiquement dans la position 3 au bout de 20 minutes. ● Lorsque l'appareil est utilisé dans une pièce où se trouvent des enfants, des personnes âgées ou malades, les réglages de la direction de l'air et de la température ambiante doivent faire l'objet d'une attention particulière.

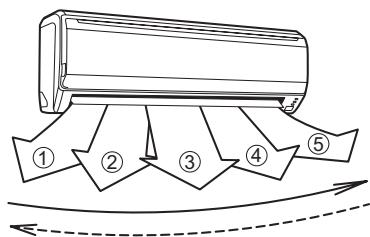

Appuyez sur la touche SET (RÉGLAGE) (Horizontal) (Fig. 5 O). ● À chaque pression sur la touche, le flux d'air change comme suit : 1
La direction du flux d'air est 1–4 (refroidissement, déshumidification). Le volet de direction du flux d'air supérieur est en position horizontale et le volet de direction du flux d'air inférieur oscille pour balayer une large zone. La direction du flux d'air est 3–6 (chauffage). Les volets de direction du flux d'air étant réglés vers le bas, le flux d'air est dirigé principalement vers le sol.
● Oscillation haut/bas/gauche/droite : les volets de direction du flux d'air oscillent dans les deux directions, haut/bas et gauche/droite. ● Le fonctionnement en mode SWING (OSCILLATION) peut s'arrêter temporairement lorsque le ventilateur du climatiseur ne fonctionne pas ou fonctionne très lentement. ● Si la touche SET (RÉGLAGE) (Vertical) est actionnée pendant le fonctionnement du mouvement d'oscillation haut/ bas, le mouvement d'oscillation haut/bas s'arrête et si la touche SET (RÉGLAGE) (Horizontal) est actionnée pendant le fonctionnement du mouvement d'oscillation gauche/ droite, le mouvement d'oscillation gauche/droite s'arrête.
Appuyez sur la touche ECONOMY (ÉCONOMIE) (Fig. 5 I). Le voyant ECONOMY (ÉCONOMIE) (vert) (Fig. 3 7) s'allume. Le fonctionnement en mode ÉCONOMIQUE est activé.
À propos du fonctionnement en mode ECONOMY (Économie) Que ce soit pour le refroidissement ou le chauffage, le régime de fonctionnement maximum du climatiseur en mode ECONOMY (ÉCONOMIE) correspond à environ 70 % du régime de fonctionnement en mode normal. ● Si la pièce n'est pas refroidie (ou chauffée) correctement en mode ÉCONOMIQUE, sélectionnez le mode de fonctionnement normal. ● Pendant la phase de contrôle en mode AUTO, le fonctionnement du climatiseur ne bascule pas en mode de fonctionnement économique même si vous avez sélectionné ce dernier en appuyant sur la touche de fonctionnement en mode économique. ● En mode de fonctionnement ÉCONOMIQUE, la température ambiante est légèrement supérieure à la température définie pour le mode refroidissement et inférieure à la température définie pour le mode chauffage. Le mode ECONOMY (ÉCONOMIE) permet donc d'économiser plus d'énergie qu'en mode normal. ● Dans le cas d'un climatiseur multi-type, le mode de fonctionnement ÉCONOMIQUE n'est disponible que pour l'unité intérieure définie.
9315345356_OM_Fr_eddie.indd 11 10 °C HEAT (CHAUFFAGE 10 °C) (Fig. 5 H), de façon à éviter une chute de température trop importante. • Dans le cas d'un climatiseur multi-type, si vous utilisez une autre unité intérieure pour le chauffage, la température de la pièce où la fonction "10°C HEAT" (CHAUFFAGE 10 °C) est appliquée, augmente. Lorsque vous utilisez la fonction "10°C HEAT" (CHAUFFAGE 10 °C), nous vous recommandons d'appliquer le même mode à toutes les unités intérieures.
Appuyez sur la touche MANUAL AUTO (MANUEL-AUTOMATIQUE) (Fig. 2 2) entre 3 et 10 secondes sur le panneau des commandes de l'unité principale. Pour arrêter le fonctionnement, appuyez de nouveau sur la touche MANUAL AUTO (MANUEL-AUTOMATIQUE) (Fig. 2 2). (Les commandes sont situées à l'intérieur de la grille d'admission)
● La vitesse de ventilateur sélectionnée est "AUTO" et le réglage du thermostat est le réglage standard. (24 °C)
9315345356_OM_Fr_eddie.indd 12 ● En retirant ou en remplaçant les filtres à air, veillez à ne pas toucher l'échangeur thermique car vous pourriez vous blesser.

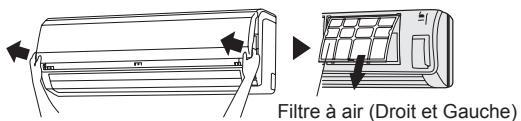

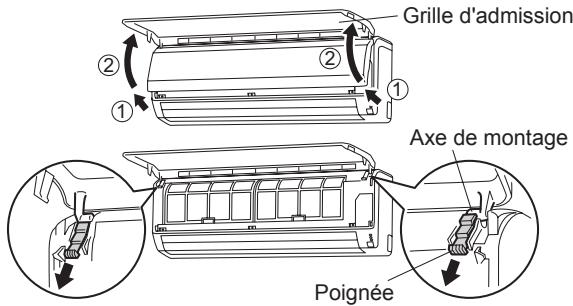

1 Placez les mains au niveau des extrémités inférieures du panneau de la grille et soulevez-le vers l'avant. Si la grille reste accrochée à mi-chemin, continuez à la soulever vers le haut pour la retirer. 2 Tirez au-delà du crochet intermédiaire et ouvrez tout grand la grille d'admission jusqu'à ce qu'elle soit à l'horizontale.

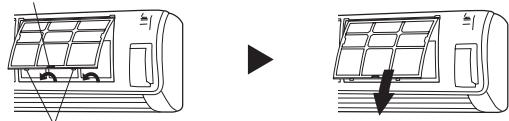

Soulevez la poignée du filtre à air, détachez les 2 taquets inférieurs et tirez. Poignée du filtre à air

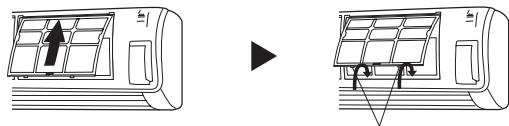

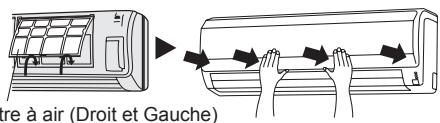

Crochets (2 emplacements) 1 Alignez les côtés du filtre à air sur le panneau, et enfoncezle entièrement, en vous assurant que les 2 taquets inférieurs réintègrent correctement leurs trous dans le panneau.
Éliminez la poussière au moyen d'un aspirateur ; essuyez l'appareil à l'eau chaude, puis séchez-le avec un chiffon doux et propre.

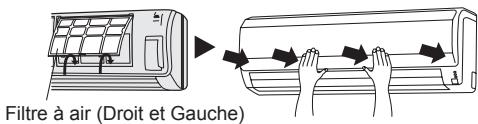

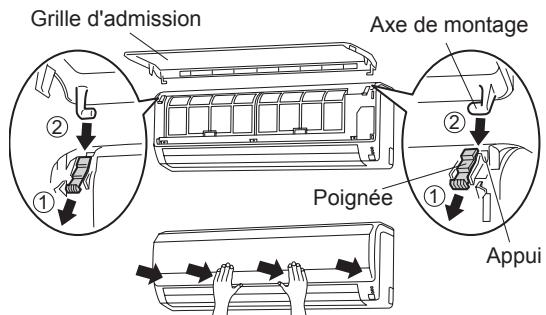

1 Tirez les boutons à fond. 2 Tenez la grille à l'horizontale et placez les axes de montage gauche et droit dans les appuis en haut du panneau. 3 Appuyez à l'endroit indiqué par la flèche sur le schéma et fermez la Grille d'admission. Grille d'admission
● En périodes d'utilisation normale, les Filtres à air doivent être nettoyés toutes les 2 semaines.
● Ne versez pas de produits insecticides liquides et ne pulvérisez pas de produits aérosols de coiffure sur le corps de l'appareil. ● En cas d'arrêt de l'appareil pendant 1 mois ou plus, faites-le d'abord fonctionner en continu en mode Ventilation pendant une demi-journée pour faire sécher complètement les composants internes.
9315345356_OM_Fr_eddie.indd 13 Pour remplacer les filtres, utilisez les composants suivants (achetés séparément). ● FILTRE DE NETTOYAGE D'AIR À LA CATÉCHINE (POLYPHÉNOLS) : UTR-FA13-1 ● Filtre désodorisant d'air à ions négatifs : UTR-FA13-2

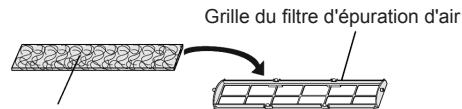

1 Placez le filtre à air dans la grille de filtre à air. Kit de filtre à air
Grille du filtre d'épuration d'air
1 Déposez les anciens filtres de nettoyage d'air dans l'ordre inverse de leur installation.

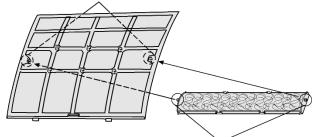

2 Engagez le loquet au deux extrémités du filtre dans les deux crochets à l'arrière de la grille de filtre à air. Crochet (2 emplacements à l'arrière)
Loquet (2 emplacements) 3 Engagez les 6 points de fixation en haut et en bas de la grille du filtre à air avec les crochets du filtre à air.
FILTRE DE NETTOYAGE D'AIR À LA CATÉCHINE (POLYPHÉNOLS) (1 feuille) ● Les filtres de nettoyage d'air sont jetables (ils ne peuvent pas être lavés ni réutilisés). ● En ce qui concerne la conservation des filtres à air, utilisezles dès que possible après l'ouverture de l'emballage. (l'effet du nettoyage d'air diminue si les filtres restent dans l'emballage ouvert). ● En général, les filtres doivent être remplacés environ tous les 3 mois. Achetez des filtres de nettoyage d'air (UTR-FA13-1) (vendus séparément) pour remplacer les filtres sales usagés. [Filtre désodorisant d'air à ions négatifs (1 feuille) — bleu clair] ● Les filtres doivent être remplacés environ tous les 3 ans pour garantir l'effet désodorisant. ● Le cadre du filtre n'est pas un produit unique. Achetez des filtres désodorisants (UTR-FA13-2) (vendus séparément) pour remplacer les filtres.
Pour assurer la durée de l'effet désodorisant, nettoyez le filtre de la manière suivante une fois tous les 3 mois. 1 Retirez le filtre désodorisant. 2 Nettoyez à l'eau et séchez à l'air. 1) Lavez les filtres à l'eau chaude sous haute pression jusqu'à ce que la surface des filtres soit recouverte d'eau. Lavez-le avec un détergent diluant neutre. Ne le frottez jamais sous peine de nuire à l'effet désodorisant. 2) Rincez-le abondamment à l'eau. 3) Séchez-le à l'ombre. 3 Remontez le filtre désodorisant.
• Il s'allume lorsqu'il est temps de nettoyer les filtres à air. Nettoyez le filtre selon la manière décrite dans la section "NETTOYAGE ET ENTRETIEN". Une fois le nettoyage terminé, appuyez sur la touche MANUAL AUTO (MANUELAUTOMATIQUE) (Fig. 2 2) pendant 2 secondes ou moins, sur l'unité intérieure.

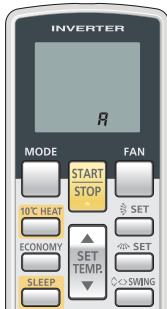

OPERATION TIMER ECONOMY Sélection du code de signalisation de la télécommande Procédez comme suit pour sélectionner le code de signalisation de la télécommande. (Le climatiseur ne peut pas recevoir de code de signalisation s’il n’a pas été réglé pour le code de signalisation.)
2 Appuyez sur le bouton ( / ) pour changer le code du signal en . Faites correspondre le code sur l’écran au code de signalisation du climatiseur. Appuyez de nouveau sur le bouton MODE pour revenir à l’affichage de l’horloge. Le code de signalisation a changé.
● Le code de signalisation du climatiseur est réglé sur A avant expédition. Contactez votre revendeur pour changer le code de signalisation. ● La télécommande revient au code de signalisation A lors du remplacement de ses piles. Si vous utilisez un autre code de signalisation que le code A, rétablissez le code de signalisation initial après avoir remplacé les piles. Si vous ignorez la procédure de réglage du code de signalisation du climatiseur, essayez chacun des codes de signalisation ( ) jusqu'à ce que vous trouviez celui permettant de faire fonctionner le climatiseur.
9315345356_OM_Fr_eddie.indd 15 à une infime dilatation et contraction du panneau avant sous l'effet des variations de température.
Pour réchauffer encore la pièce, réglez le thermostat sur une valeur supérieure.
L'appareil fonctionne différemment du réglage de la télécommande :
● Les piles de la télécommande fonctionnent-elles correctement ?
● Ce climatiseur fonctionne selon le principe de la pompe à chaleur. Il absorbe la chaleur de l'air extérieur et transfère cette chaleur à l'unité intérieure. Les performances de l'appareil sont donc moindres lorsque la température de l'air extérieur chute. Si vous estimez que les performances de chauffage sont insuffisantes, nous vous recommandons d'associer ce climatiseur à un autre type d'appareil de chauffage. ● Les climatiseurs à pompe à chaleur chauffent l'ensemble de la pièce en faisant recirculer l'air dans la pièce. Un certain temps peut donc s'écouler après la mise en marche du climatiseur avant que la pièce ne soit chauffée.
● Lorsque vous utilisez le mode Chauffage dans des conditions de température extérieure basse et de forte humidité, du givre peut se former sur l'unité extérieure, réduisant ses performances. Pour éviter cette situation, ce climatiseur est équipé d'une fonction de dégivrage automatique commandé par microordinateur. En cas de formation de givre, le climatiseur s'arrête temporairement et le circuit de dégivrage se met brièvement en marche (15 minutes max.). En mode Dégivrage automatique, le témoin de fonctionnement vert clignote. ● Une fois le chauffage arrêté, si du givre se forme sur l'unité extérieure, l'unité lance le Dégivrage automatique. À ce moment, l'unité extérieure s'arrête automatiquement après quelques minutes de fonctionnement.
9315345356_OM_Fr_eddie.indd 17 ● En cas de panne de courant en mode TIMER (MINUTERIE), la minuterie est réinitialisée et l'unité intérieure démarre (ou s'arrête) à l'heure correspondant au nouveau réglage de l'heure. Lorsque ce type d'erreur de minuterie se produit, le témoin de minuterie clignote (voir page 3). ● L'utilisation d'autres appareils électriques (rasoir, etc.) ou l'utilisation à proximité d'un émetteur radio sans fil peut provoquer le dysfonctionnement du climatiseur. Dans ce cas, coupez temporairement le disjoncteur, rallumez-le, puis remettez l'appareil en marche à l'aide de la Télécommande.
Cette unité intérieure peut être raccordée à une unité extérieure multi-type. Le climatiseur multi-type permet d'utiliser plusieurs unités intérieures dans plusieurs endroits. Les unités intérieures peuvent fonctionner simultanément, en fonction de leur puissance respective.
● Si vous constatez qu'un ou plusieurs appareils fournissent un faible niveau de refroidissement ou de chauffage lors d'un fonctionnement simultané, nous vous conseillons d'arrêter ce mode de fonctionnement des appareils. ● Le climatiseur ne peut pas fonctionner dans les modes suivants.
Mode Chauffage et mode Refroidissement (ou mode Déshumidification) Mode Chauffage et mode Ventilation ● Le climatiseur peut fonctionner dans les modes suivants : Mode Refroidissement et mode Déshumidification Mode Refroidissement et mode Ventilation Mode Déshumidification et mode Ventilation ● Le mode de fonctionnement (mode Chauffage ou mode Refroidissement (Déshumidification)) de l'unité extérieure est déterminé par le mode de fonctionnement de la première unité intérieure mise en marche. Toutefois, si l'unité intérieure a été démarrée en mode Ventilation, le mode de fonctionnement de l’unité extérieure n'est pas établi. Par exemple, si l'unité intérieure (A) a été démarrée en mode Ventilation et si l'unité intérieure (B) a été mise en mode Chauffage, l'unité intérieure (A) démarre provisoirement en mode Ventilation mais, lorsque l'unité intérieure (B) se met à fonctionner en mode Chauffage, le témoin de fonctionnement (vert) de l'unité intérieure (A) se met à clignoter (1 seconde allumée, 1 seconde éteinte) et l'appareil passe en mode veille. L'unité intérieure (B) continue de fonctionner en mode Chauffage.
● En mode Chauffage, il arrive que l'unité intérieure lance l'opération de dégivrage pendant de courtes périodes de temps. Pendant le dégivrage, si l'utilisateur règle de nouveau l'unité intérieure sur le mode Chauffage, le mode de dégivrage se poursuit, et le chauffage démarre au terme du dégivrage. Un certain temps peut donc s'écouler avant la production d'air chaud.
