MODE D'EMPLOI TES-E20 STYX

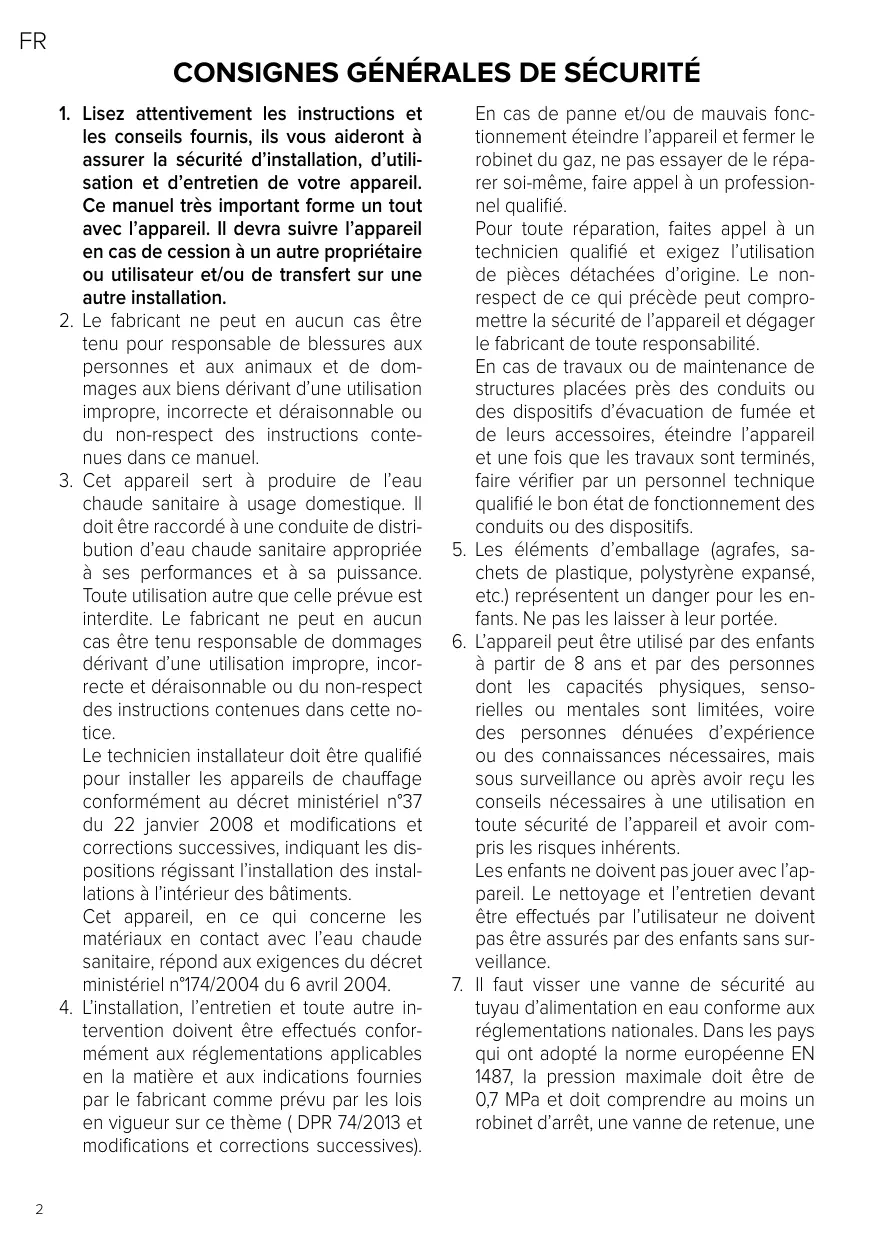

- eil. Ce manuel très important forme un tout avec l'appareil. Il devra suivre l'appareil en cas de cession à un autre propriétaire ou utilisateur et/ou de transfert sur une autre installation.
- Le fabricant ne peut en aucun cas ê érivant d'une utilisation impropre, incorrecte et déraisonnable ou du non-respect des instructions contenues dans ce manuel.
- Cet appareil sert à produire utilisation autre que celle prévue est interdite. Le fabricant ne peut en aucun cas être tenu responsable de dommages dérivant d'une utilisation impropre, incorrecte et déraisonnable ou du non-respect des instructions contenues dans cette notice.
Le technicien installateur doit être qualifié pour installer les appareils de chauffage conformément au décret ministeriel n°37 du 22 janvier 2008 et modifications et corrections successives, indiquant les dispositions régissant l'installation des installations à l'intérieur des bâtiments.
Cet appareil, en ce qui concerne les matériaux en contact avec l'eau chaude sanitaire, répond aux exigences du décret ministeriel n°174/2004 du 6 avril 2004.
- L'installation, l'entretien et toute autre intervention doit être effectués conformément aux réglementations applicables en la matière et aux indications fournies par le fabricant comme prévu par les lois en vigueur sur ce thème (DPR 74/2013 et modifications et corrections successives).
En cas de panne et/ou de mauvais fonctionnement, éteindre l'appareil et fermer le robinet du gaz, ne pas essayer de le réparer soi-même, faire appel à un professionnel qualifié.
Pour toute réparation, faites appel à un technicien qualifié et exigez l'utilisation de pièces détachées d'origine. Le non-respect de ce qui précède peut compromettre la sécurité de l'appareil et dégager le fabricant de toute responsabilité.
En cas de travaux ou de maintenance des structures placées près des conduits ou des dispositifs d'évacuation de fumée et de leurs accessoires, éteindre l'appareil et une fois que les travaux sont terminés, faire vérifier par un personnel technique qualifié le bon état de fonctionnement des conduits ou des dispositifs.
- Les éléments d'emballage (agrafes, sachets de plastique, polystyrè
- L'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes dont les capacités physiques, sensorielles ou menta érents.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien devant être effectués par l'utilisateur ne doivent pas être assurés par des enfants sans surveillance.
- Il faut visser une vanne de sécurité au tuyau d'alimentation en eau conforme aux réglementations nationales. Dans les pays qui ont adopté la norme européenne EN 1487, la pression maximale doit être de 0,7 MPa et doit comprendre au moins un robinet d'arrêt, une vanne de retenue, une
vanne de sécurité et un dispositif d'arrêt de la charge hydraulique. 8. Le dispositif de protection contre les suppressions (vanne ou groupe de sécurité) ne doit pas être altéré et doit être mis en marche périodiquement afin de vérifier qu'il n'est pas bloqué et pour éliminer les éventuels dépôts de calcaire. 9. Un écoulement du dispositif de protection contre les surpressions est normal en phase de chauffage de l'eau. Il faut par conséquent raccorder l'évacuation, qui doit toujours être ouverte, à un tuyau de drainage qui ait une inclinaison continue vers le bas et qui soit installé dans un endroit à l'abri du gel. 10. Il est indispensable de vider l'appareil et de le débrancher du courant électrique si ce dernier doit rester à l'arrêt dans un local exposé à un risque de gel. 11. L'eau chaude qui sort des robinets à plus de 50°C peut provoquer des brûlures immédiates. Les enfants, les handicapés et les personnes âgées sont plus exposés aux risques de brûlures. Il est conseillé d'utiliser un mitigeur thermostat à visser sur le tuyau de sortie de l'eau représentant un collet rouge. 12. Aucun objet inflammable ne doit être en contact ou à proximité de l'appareil. 13. Éviter de se placer sous l'appareil et d'y placer tout objet et/ou appareil risquant d'être endommagé en cas de fuite d'eau. 14. Ne pas utiliser d'insecticides, de solvants ou de détergents agressifs pour le nettoyage de l'appareil : risque d'endommager le plastique ou les pièces peintes. 15. En cas d'odeur de brûlé ou de fumée s'échappant de l'appareil, éteindre l'appareil, fermer le robinet principal du gaz, ouvrir les fenêtres et appeler un technicien : risque de lésions personnelles par brûlures ou par inhalation de fumée, intoxication.
- Afin de garantir l'efficacité et le bon fonctionnement de l'appareil, il faut obligatoirement faire effectuer l'entretien annuel de maintenance et l'analyse de la combustion dans les délais prévus par les lois en vigueur sur le territoire. Le personnel technique doit être qualifié et remplir le livre, tel que prévu par la Loi.
Important
IL FAUT CHANGER LES INJECTEURS POUR ADAPTER LE CHAUFFE-EAU À UN GAZ AUTRE QUE LE GAZ ÉTALONNÉ.
IL EST RECOMMANDÉ D'EAFFECTUER LE CHANGEMENT AVANT L'INSTALLATION POUR ÉVITER DE DEMONTER LE GROUPE GAZ.
Attention!
L'installation, la première mise en service, les réglages de maintenance ne doivent être effectués, conformément aux instructions, que par des professionnels du secteur.
Le qualifiés décline toute responsabilité en cas de dommages subs par des personnes, des animaux ou des biens suite à une mauvaise installation de l'appareil. Si l'appareil est installé à l'intérieur de l'appartement, vérifier si les dispositions concernant l'arrivée de l'air et l'aération du local ont bien été respectées (selon la loi applicable en la matière).
PROCEDURE D'ALLUMAGE

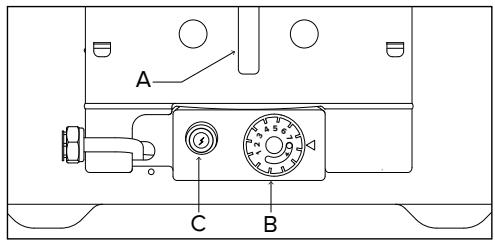

Tourner le bouton B de la position O (arrêt) sur la position (pilote).
Appuyer à fond sur le bouton B, le maintenir enfoncé et appuyer simultanément sur l'allumeur piezoélectrique C.
Vérifier, à travers le trou A, si la flamme du brûleur s'allume. Après avoir vérifié que la flamme est allumée, maintenir appuyé le bouton B pendant 20 secondes environ.
Si la flamme du brûleur pilote ne reste pas allumée, répéter l'opération décrite ci-dessus.
Réglage de la temperature de l'eau

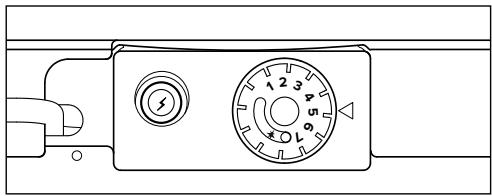

En utilisant le bouton B, il est possible de régler la température de l'eau chaude. Tourner le bouton de la position d'allumage sur le numéro correspondant à la température désirée de 1 (environ 42°C) à 7 (environ 70°C).
Afin de réduire l'entartrage et dans une eau particulièrement dure, il est conseillé de ne pas dépasser la position 5 (60°C).
De plus, à cette température et en présence d'eaux particulièrement dures (eaux avec un pourcentage excessif de calcaire TH > 25^ F), les dépôts calcaires sont réduits à l'intérieur du chauffe-eau.
Attention!
L'eau provoque de graves brûlures lorsque sa température dépasse 50°C. Toujours vérifier la température avant utilisation ou prévoir un dispositif adaptable afin de mitiger l'eau.
Procedure d'extinction

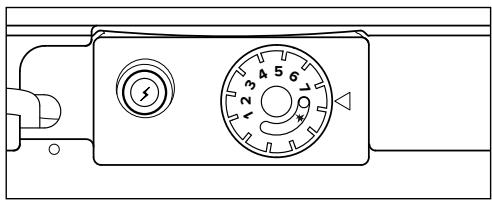

Pour éteindre l'appareil, tourner le bouton B sur la position O (éteint).
Conseils d'utilisation
Attention à ce que les robinets d'eau chaude de l'installation soient parfaitement étanches car tout suintement d'eau équivaut à une consommation de gaz supplémentaire et à une augmentation de la température de l'eau.
Il faut vider l'appareil, s'il doit rester inactif dans un endroit soumis au gel.
Pour vider le chauffe-eau, il faut :
a) éteindre le brûleur et fermer l'alimentation en gaz ; b) fermer le robinet d'alimentation en eau en amont de l'appareil ; c) retirer le tuyau de raccordement d'eau froide et la soupape de sécurité ; d) raccorder un tuyau d'une longueur adaptée à la distance entre l'évacuation et le tuyau d'entrée d'eau (anneau bleu) du chauffe-eau ; e) ouvrir le robinet d'évacuation d'eau chaude en aval de l'appareil.
De l'eau bouillante peut sourir lors de l'opération de vidange.
Éteindre l'appareil avant d'effectuer toute opération de nettoyage de ses parties extérieures. Nettoyer avec un chiffon imbibé d'eau savonneuse.
Ne pas utiliser de détergents agressifs, d'insecticides ou de produits toxiques. Pour un fonctionnement sûr, écologique et une économie d'énergie, veiller au respect de la réglementation en vigueur. REMARQUE : Le corps intérieur du chauffe-eau ne doit pas, au cours de cette opération, subir des chocs qui pourraient endommager le revêtement protecteur intérieur (émailage).
Recommandations VISANT à empecher la prolifération des légionnelles
La légionelle est un type de bactérie en forme de bâtonnet, qui est naturellement présente dans toutes les eaux de source.
La « maladie du légionnaire » est un type particulier de pneumonie causée par l'inhalation de vapeur d'eau qui contient cette bactérie. Dans ce contexte, il est nécessaire d'éviter de longues périodes de stagnation de l'eau contenue dans l'appareil, qui devrait ensuite être utilisée ou vidée au moins une fois par semaine.
La norme européenne CEN/TR 16355 fournit des lignes directrices sur les meilleures pratiques à adopter pour prévenir la prolifération de la Legionella dans l'eau potable. De plus, si des réglementations locales imposent des restrictions supplémentaires sur la question de Legionella, elles devront être appliquées.
Ce chauffe-eau à accumulation est vendu avec un thermostat ayant une température de fonctionnement supérieur à 60°C. Il est en mesure d'effectuer un cycle de désinfection thermique limitant la prolifération des bactéries de Legionella dans le réservoir.
Pour éviter que l'eau stagne pendant de longues périodes, l'eau doit être utilisée ou laisser s'écouler abondamment au moins une fois par semaine.
Attention!
L'eau provoque de graves brûlures lorsque sa température dépasse 50°C. Toujours vérifier la température avant utilisation ou prévoir un dispositif adapté afin de miter l'eau.
NORMES de sécurité pour l'installateur
Légendes des symboles:
Le non-respect des avertissements compte un risque de lésions et peut même entraîner la mort. Le non-respect des avertissements de danger peut endommager, gravement dans certains cas, les biens, les plantes ou blesser les animaux.
Le fabricant ne peut en aucun cas être tenu pour responsable des dommages eventuels dus à un usage impropre du produit ou au non-respect des consignes d'installation fournies par la présente notice.
Installer l'appareil sur un mur solide n'était pas soumis à des vibrations.
Bruit pendant le fonctionnement. Ne pas endommager, lors du percage du mur, les câbles électriques ou les tuyaux. Électrocution en cas de contact avec des conducteurs sous tension.
Dommages aux installations existantes.
Inondations suite à une fuite d'eau provenant des conduites endommagées.
S'assurer que l'environnement de l'appareil et les installations où il sera raccordé sont conformes aux normes en vigueur.
Électrocution par contact avec des conducteurs sous tension mal installés. Endommagement de l'appareil en raison de conditions de fonctionnement inadéquates.
Utiliser des accessoires et du matériel manuel propre à l'utilisation (veiller à ce que l'outil ne soit pas détérioré et que la poignée soit
correctement fixée et en bon état), utilisez correctement ce matériel, le protégez contre toute chute accidentelle, le rangez après utilisation.
Lésions personnelles provoquées par la projection d'éclats ou de fragments, inhalation de poussières, coups, coupures, piqûres, abrasions.
Endommagement de l'appareil ou d'objets voisinsants en raison de la projection de débris ou de fragments, coups, incisions.
S'assurer de la stabilité des échelles portatives, de leur résistance, du bon état des marches et de leur adhérence. Veiller à ce qu'une personne fasse en sorte qu'elles ne soient pas déplacées quand quelqu'un s'y trouve.
Blessures provoquées par la chute d'une hauteur élevée ou par cisaillement (échelle double).
Veiller à ce que les échelles mobiles soient correctement appuyées, qu'elles résistent suffisamment, que les marches soient en bon état et ne soient pas glissantes, qu'elles disposent de rambardes au niveau des marches et du palier.
Lésions personnelles en cas de chute de haut.
Faire en sorte que, lors de travaux en hauteur (généralement en cas d'utilisation en présence de dénivelés supérieurs à 2 m), une rambarde de sécurité encadre la zone de travail ou que les équipements individuels permettent de prévenir toute chute, que l'espace parcouru en cas de chute ne soit pas encombré d'objets dangereux, et que
l'impact éventuel soit amorti par des supports semi-rigides ou déformables.
Lésions personnelles en cas de chute de haut.
S'assurer que le lieu de travail dispose de conditions hygiéniques et sanitaires adéquates en ce qui concerne l'éclairage, l'aération, la solidité des structures.
Lésions personnelles en cas de chocs, trébuchements, etc.
Protégez les appareils et les zones à proximité à l'aide de matériel adéquat.
Endommagement de l'appareil ou d'objets voisinsants en raison de la projection de débris ou de fragments, coups, incisions.
Déplacer l'appareil avec les protections qui s'imposent et avec un maximum de précaution.
Endommagement de l'appareil ou d'objets à proximité en raison de chocs, coups, incisions, écrasement. Lors des travaux, porter des vêtements et des équipements de protection individuelle. Il est interdit de toucher à l'appareil installé, sans chaussures ou avec des parties du corps mouillées.
Lésions personnelles par électrocution, projection d'éclats ou de fragments, inhalation de poussières, chocs, coupures, piqures, abrasion, bruit, vibrations.
Démonter le matériel et l'équipement de manière à sécuriser le déplacement des pièces, en évitant de les empiler pour éviter que les ensembles ne cèdent.
Endommagement de l'appareil ou d'objets à proximité en raison de chocs, coups, incisions, écrasement.
Les opérations internes à l'appareil doivent être effectuées avec un maximum de prudence en évitant tout contact brusque avec des pièces pointues.
Lésions personnelles en raison de coupures, piqures, abrasions.
Rétablit toutes les fonctions de sécurité et de contrôle concernées par une intervention sur l'appareil et s'assure de leur bon fonctionnement avant toute remise en service.
Endommagement ou blocage de l'appareil en raison de conditions de fonctionnement inconnues.
Vider les composants qui pourraient contenir de l'eau chaude, en activant la purge avant de les manipuler.
Lésions personnelles en raison de brûlures.
Retirer le calcaire des composants en suivant les indications figurant dans la fiche de sécurité du produit utilisé, effectuer cette opération dans une zone aérée, en portant les vêtements de protection nécessaires, en évitant de mélanger des produits et en protégeant l'appareil et les objets à proximité.
Lésions personnelles en raison d'un contact de la peau ou des yeux avec des substances acides, inhalation ou ingestion d'agents chimiques nocifs.
Endommagement de l'objet ou des objets voisins en raison d'une corrosion par des substances acides.
L'appareil se compose :
- un réservoir protégé intérieurement par une couche d'email vitrifié, équipé d'une anode sacrificielle contre la corrosion à long terme;
- un revêtement extérieur en tôle peinte;
- une isolation en polyuréthane expansé haute densité (sans CFC) qui réduit les pertes thermiques;
- une hotte contre le reflux des gaz de combustion;
- une vanne de régulation gaz avec : un thermostat réglatable à plusieurs positions, un système de sécurité à thermocouple, un limiteur de température qui interrupt l'alimentation en gaz en cas de fonctionnement anormal;
- un brûleur tubulaire silencieux en acier inoxydable, adaptable à tous les types de gaz;
- un mécanisme d'allumage piezoélectrique;
- un dispositif de sécurité contre le reflux de gaz de combustion.

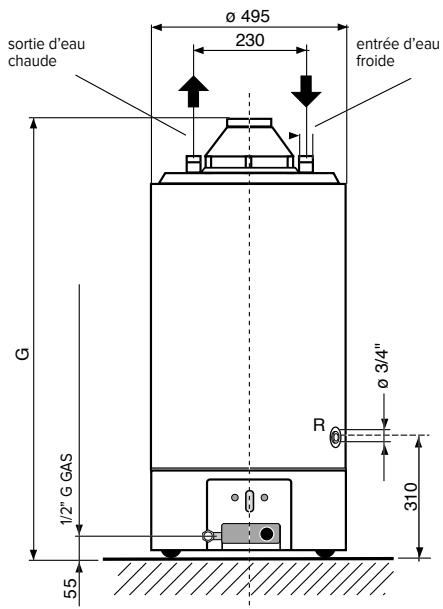

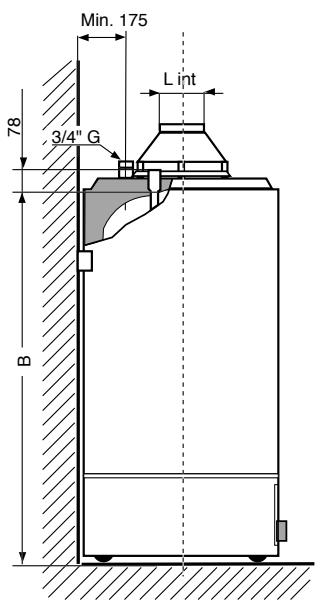

COTES d'encombrement
| MODELE | Capacité (litres) | débit thermique kW | B | G | L |
| 120 | 115 | 9,5 | 1040 | 1200 | 81 |
| 160 | 155 | 9,5 | 1290 | 1450 | 81 |
| 200 | 195 | 9,5 | 1540 | 1700 | 100 |
| CATÉGORIE II2H3+Type B11 BS | Pour les-appareils concus pour fonctionner au gaz naturel (methane) appro-priés au fonctionnement au gaz liquide. |
Attention!
Installer l'appareil sur une base de support solide n'était pas soumise à des vibrations. S'assurer que l'environnement de l'appareil et les installations où il sera raccordé sont conformes aux normes en vigueur.
Positionnement
Positionner l'appareil dans les règles de l'art.
Placer l'appareil près de la paroi afin que les deux tuyaux d'arrivée et de sortie soient parallèles à celle-ci.
Si vous deviez installer le chauffe-eau dans un angle entre deux murs, garder, entre le mur et l'appareil, un espace suffisant pour l'installation et le démontage des composants.
Lieu d'installation
Lors du besoin du lieu d'installation de l'appareil, respecter les prescriptions des normes en vigueur.
L'appareil doit être installé dans une position parfaitement verticale. L'appareil ne doit pas être installé à proximité d'une source de chaleur.
Ne pas installer l'appareil dans un environnement où la température peut descendre sous 0°C
Raccordement hydraulique
- Le raccordement au réseau de distribution d'eau nécessite un tuyau de 3/4 G. L'entrée d'eau froide est identifiée par la bague bleue tandis que la sortie d'eau chaude est identifiée par la bague rouge.
- L'appareil doit obligatoirement avoir la soupape hydraulique de sécurité montée sur l'arrivée d'eau (bague bleue). La soupape ne doit enaucun cas etrem manipulée.
- S'assurer de . dans la conduite d'arrivée d'eau. Si ces corps devaient entrer dans la soupape hydraulique de sécurité-retenue, ils pourraient perturber le bon fonctionnement et, dans certains cas, en provoquer la rupture.
- S'assurer que la pression du système d'alimentation en eau ne dépasse pas les 6 bar (0.6 MPa). En présence d'une pression supérieure, l'utilisation d'un réducteur de pression de haute qualité est nécessaire. Dans ce cas, la soupape hydraulique doit nécessairement suinter en phase de chauffage. Ce suintement se produit également en présence d'un robinet d'arrêt un-directionnel placé en amont de la soupape.
- Éviter que la soupape ne goutte sur le chauffe-eau.

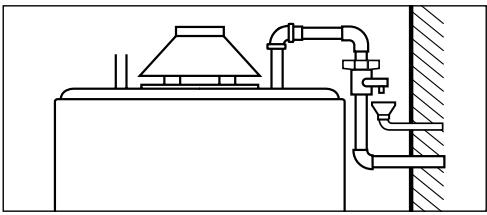

Monter la soupape comme indiqué sur la figure, en prévoyant un petit entonnoir (égoutoir) raccordé à la vidange.
Important!
Si l'appareil est installé dans les zones où l'eau est dure (TH>25 °F), il est préconisé d'installer un adoucisseur pour limiter la formation calcaire. Veiller à ce que le réglage de l'adoucisseur ne soit pas <12 °F. La garantie ne couvre pas les dommages causés par le calcaire.
Vidange
Procéder à la vidange de l'appareil s'il doit rester inactif pendant une longue période.
Lors de l'installation, prévoir cette éventualité et raccorder un robinet de vidange au raccord R.
Pour VIDER le chauffe-eau, il FAUT:
- Éteindre le brûleur et fermer l'alimentation en gaz,
- fermer le robinet d'arrêt en amont de l'appareil, ouvrir les robinets d'utilisation en aval du chauffe-eau, ouvrir le robinet de vidange relié au raccord R.

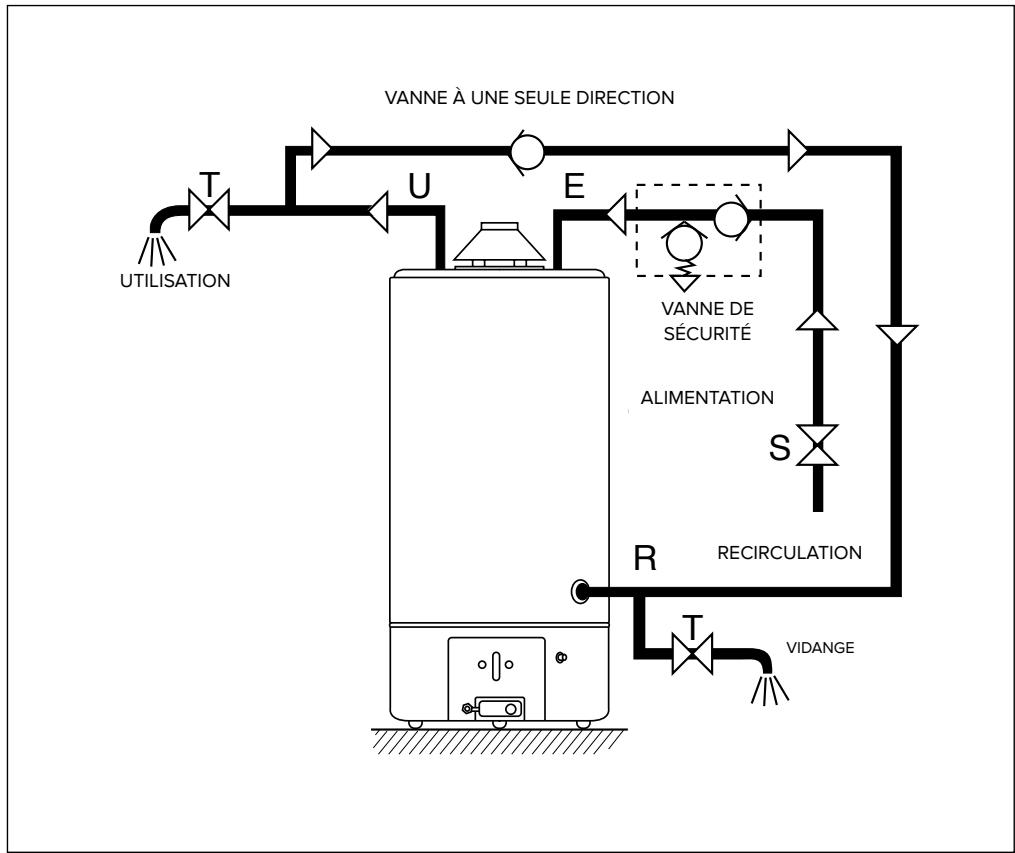

Recirculation
Si l'installation de l'utilisateur comprend élément le circuit pour la recirculation d'eau sanitaire, il est possible d'utiliser le même raccord R utilisé pour la vidange. Le circuit illustré ci-dessous montre le raccordement à effectuer dans ce cas.
Raccordement à la cheminée
Les appareils de type B 11bs sont des appareils à chambre ouverte prévus pour être reliés à un conduit d'évacuation des déchets de combustion vers l'extérieur de la pièce, l'air comburant étant prélevé directement dans l'environnement où le chauffe-eau est installé. Le tirage pour l'évacuation des fumées est naturel.
Ce type d'appareil ne peut pas être installé dans une pièce qui ne répond pas aux exigences en matière de ventilation, comme prévu par les réglementations en vigueur en la matière.
Pour ne pas compromettre le fonctionnement de l'appareil, le lieu d'installation doit correspondre à la température limite de fonctionnement et être protégé de manière à ce que l'appareil n'entre pas directement en contact avec les agents atmosphériques.
L'appareil est posé au sol.
Respectant les distances minimales, il doit être prévu pour permettre l'accès aux parties internes de l'appareil.
- Il faut obligatoirement évacuer vers l'extérieur les gaz de combustion au moyen d'un tuyau d'un diamètre minimum de 80, inséré sur la hotte de l'appareil, en suivant les instructions et les alternatives des normes.
- Il est important que la cheminée ait un bon tirage (3 Pa minimum).
- Éviter les longues sections horizontales, les contre-pentes et les étranglements dans le tuyau d'évacuation, car ils peuvent provoquer une mauvaise combustion et un mauvais tirage.
Si le tuyau d'évacuation traverse des pièces froides et non chauffées, il est conseillé de prévoir une isolation thermique pour éviter la formation de
condensation.
- En cas, la hotte à gaz de combustion ne doit être éliminée, modifiée ou remplacée car elle est partie intégrante de l'ensemble du système de combustion du chauffe-eau au gaz.
- L'installateur est seul responsable de l'installation correcte du tuyau d'évacuation des fumées.
Important!

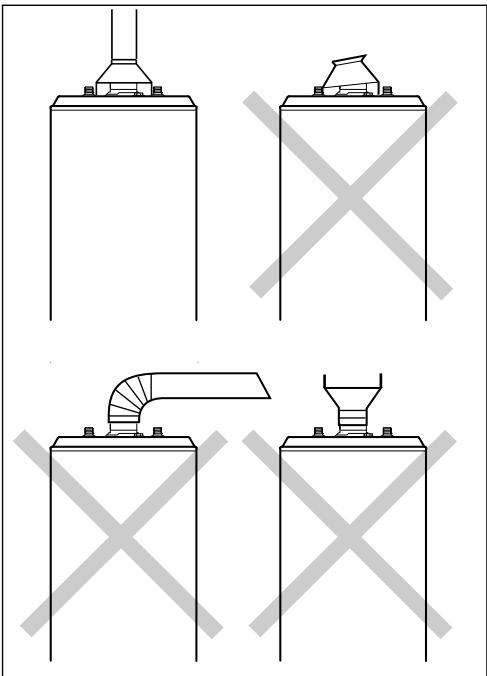

Pour le bon fonctionnement des appareils au gaz, il faut placer parfaitement la hotte comme indiqué sur la figure.
Éviter absolument tout autre type d'installation comme dans les exemples ci-dessous.
Montage du KIT de la HOTTE et raccordement du detecteur de FUMEE
Les chauffe-eau sont équipés d'un dispositif qui a pour fonction de bloquer l'arrivée du gaz au brûleur et d'interrrompre le fonctionnement de l'appareil en cas d'obstruction partielle ou totale du conduit de fumée.

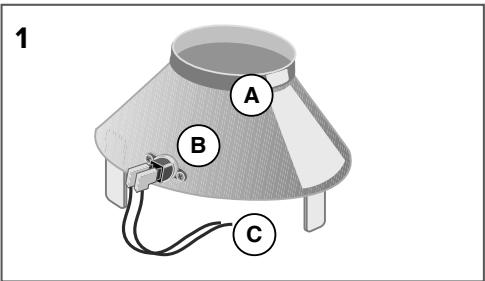

Cet appareil se compose d'un thermostat « B » (Fig. 1) à réarmement manuel écalonné à 87° C + ou - 3 fixé sur le bord de la hotte d'aspiration des fumées « A », relié au joint interrompu de la soupape de gaz. Tout cela fait partie du kit de la hotte d'aspiration des fumées fournie avec l'appareil, qui doit être installé conformément aux instructions suivantes.
- Installer la hotte d'aspiration des fumées « A » dans la position la plus favorable par rapport à la sortie des câbles du capteur « B » de l'appareil.

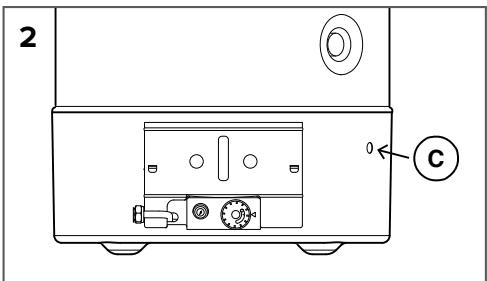

- Raccorder les bornes du câble « C » aux contacts du thermostat de protection contre la fumée (Fig. 2)
- Démarrer normalement l'appareil.
Si l'appareil se verrouille, procéder comme suit:
- Attendre 10 minutes après le verrouillage;

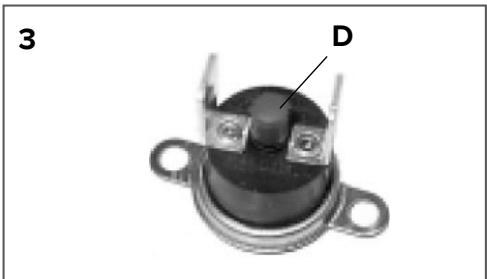

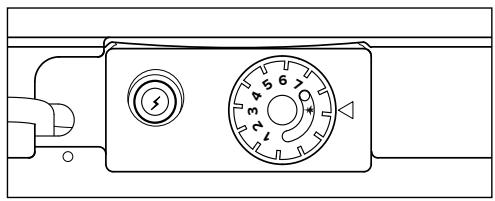

- Enfonce le bouton de réarmement « D » sur le thermostat (Fig. 3);
- Redémarrer le chauffe-eau en suivant les instructions pour l'allumage normal.
Si le défaut se répète, ne pas insister pour redémarrer mais demander à un technicien qualifié d'éliminer la cause du problème.
Contrôler la bonne évacuation des gaz brûlés et mesurer le contenu de CO2 au débit thermique nominal. Cette valeur ne doit pas dépasser la valeur indiquée dans le tableau des caractéristiques techniques.
Si cette valeur s'avère supérieure, faire procéder à un contrôle de l'efficacité du système d'évacuation des gaz brûlés. Au cas où il ne serait pas possible de ramener la valeur de CO2 aux niveaux indiqués par le tableau caractéristiques techniques, ne pas mettre en marche l'appareil.
Attention!
LE DETECTEUR DE FUMEE NE DOIT JAMAIS ETRE MODIFIÉ OU MIS HORS SERVICE POUR NE PAS COMPROMETTURE LE BON FONCTIONNEMENT DE L'APPAREIL.
DE MAUVAISES CONDITIONS DE TIRAGE PEUVENT PROVOUER LE RETOUR DES GAZ DE COMBUSTION DANS LA PIECE OU L'APPAIREL EST INSTALLÉ. RISQUE D'INTOXICATION AU MONOXYDE DE CARBONE.
Attention!
L'installation, la première mise en service, les réglages de maintenance ne doivent être effectuées, conformément aux instructions, que par des professionnels du secteur.
- Vérifier que le gaz fourni correspond aux indications figurant sur l'étiquette apposée sur l'appareil.
- Ouvrir les portes et les fenêtres.
- Éviter tout contact avec des étincelles ou des flammes nues.
- Les appareils sont normalement étalonnés pour fonctionner au gaz naturel G20 (pci) 8100 kcal/m3 environ; aucun réglage n'est donc nécessaire avec ce gaz. L'étalonnage avec des gaz différents doit être effectué par un personnel qualifié.
- Le raccordement de la conduite de gaz à la soupape doit être réalisé à l'aide d'un tuyau 1/2 » G.
- Il est conseillé d'insérer une vanne d'arrêt avant le groupe gaz.
- Le raccordement au réseau doit être réalisé avec des tuyauteries rigides (acier, cuivre, etc.). Et non pas avec des matériaux thermoplastiques et/ou caoutchouteux.
- Après avoir retiré la calotte et effectué le raccordement au réseau, vérifier l'étanchéité du circuit de gaz à l'aide d'une solution savonneuse. Ne pas effectuer le test avec des flammes.
Le chauffe-eau est équipé d'une anode en magnésium montée dans la chaudière. La durée de vie de l'anode est proportionnelle à la température moyenne, à la composition chimique de l'eau et à la quantité d'eau puisée.
De toute manière, il vaut mieux vérifier tous les 18-24 mois l'anode qui doit avoir une surface suffisamment homogène. Si son diamètre descend au-dessous de 10 - 12mm, il est conseillé de la remplacer par une anode originale.
N. B. : L'anode est montée dans la partie inférieure de l'appareil, sous la calotte de protection.
Important
IL FAUT CHANGER LES INJECTEURS POUR ADAPTER LE CHAUFFE-EAU À UN GAZ AUTRE QUE LE GAZ ÉTALONNÉ.
IL EST RECOMMANDÉ D'EAFFECTUER LE CHANGEMENT AVANT L'INSTALLATION POUR ÉVITER DE DEMONTER LE GROUPE GAZ.
Réservé à l'installateur
Instructions pour l'adaptation au fonctionnement avec un gaz autre que celui étalonné. Du gaz naturel (G20) au gaz liquide (G30-G31) avec vanne Gaz modèle EUROSIT.

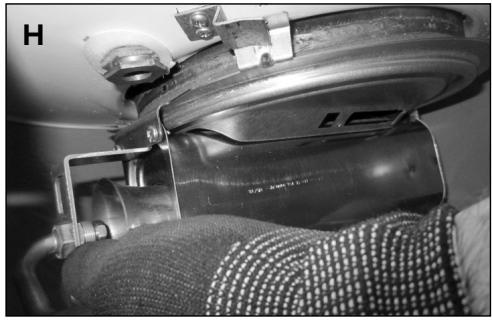

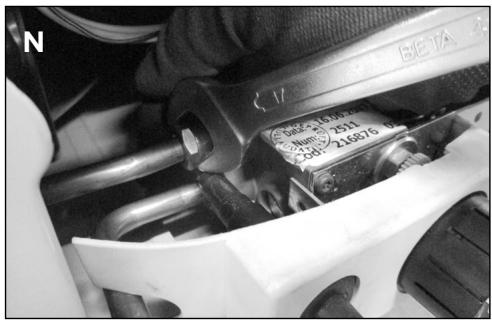

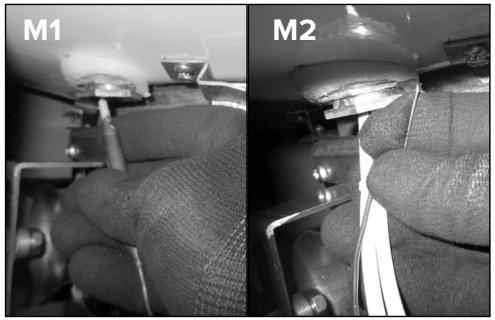

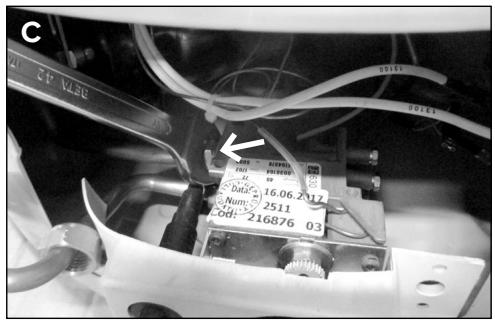

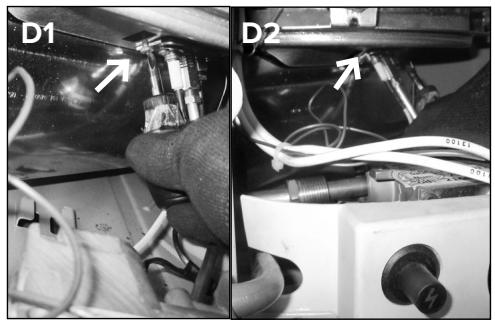

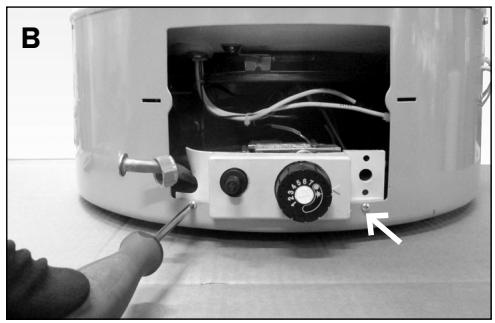

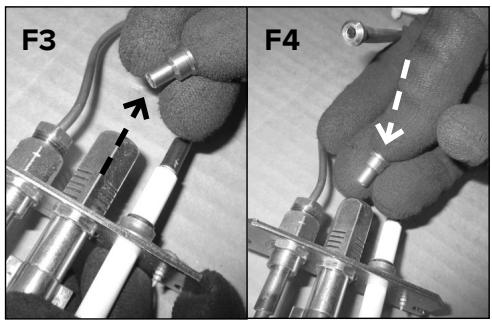

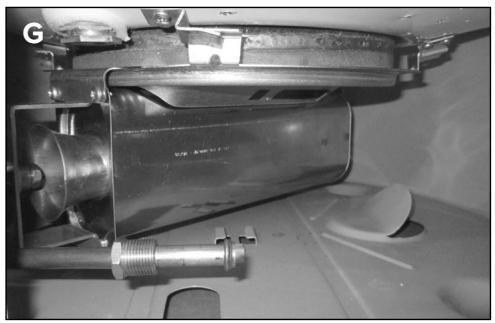

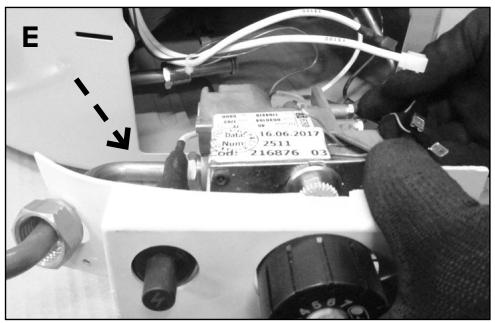

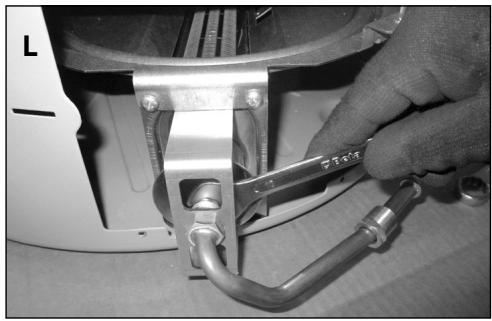

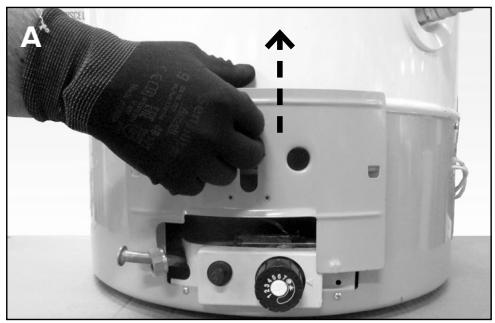

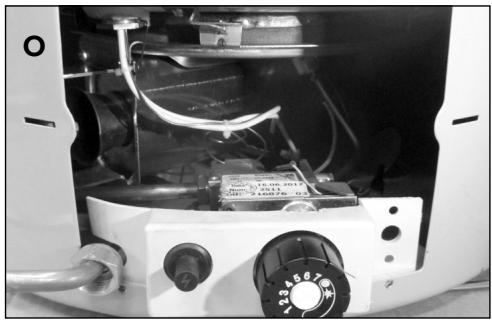

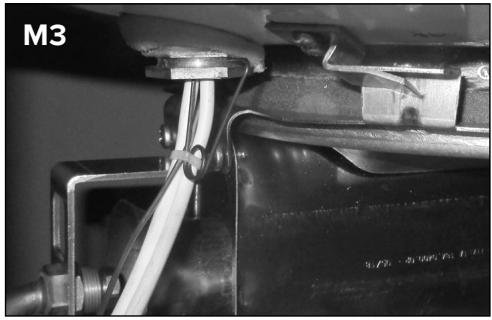

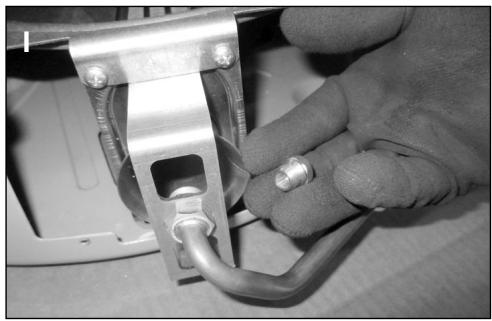

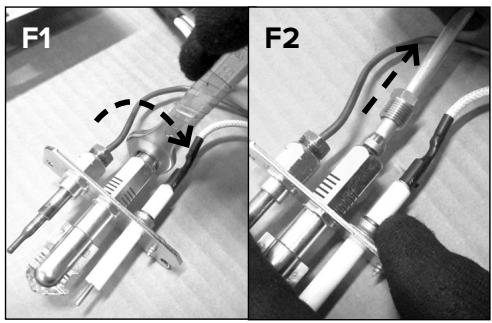

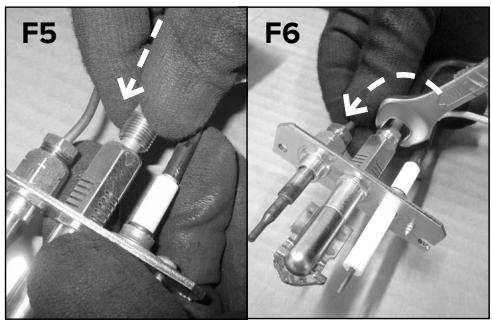

Pour adapter le chauffe-eau à un gaz autre que le gaz étalonné, suivre les images ci-dessous.
Les dimensions des trous des injecteurs, exprimées en millimètre, sont indiquées dans le tableau.
Ne pas placer d'obstacles ou d'obstructions entre le trou de l'injecteur et la bouche du tuyau « Venturi »
Important!
IL FAUT CHANGER LES INJECTEURSPOUR ADAPTER LE CHAUFFE-EAU A UNGAZ AUTRE QUE LE GAZ ETALONNE.
IL EST RECOMMANDÉ D'EAFFECTUER LE CHANGEMENT AVANT L'INSTALLATION POUR ÉVITER DE DEMONTER LE GROUPE GAZ.
IL EST RECOMMANDÉ D'ÉFFECTUER LE CHANGEMENT AVANT L'INSTALLATION POUR ÉVITER DE DÉMONTER LE GROUPE GAZ.
| BRULEUR PRINCIPAL | BRULEUR VEILLEUSE |
| MODELES | 120 - 160 - 200 |
| gazmethane (G20) | 2,55 (mm) | 0,27x2 (mm) |
| GAZ methane (G25) | 2,65 (mm) | 0,32x2 (mm) |
| GAZ Liquide (G30-G31) | 1,55 (mm) | 0,22 (mm) |
En cas d'utilisation du gaz G30, G31 ou G25, dévisser de deux tours la valve (figure 5) dans le sens inverse des aiguilles d'une montre.

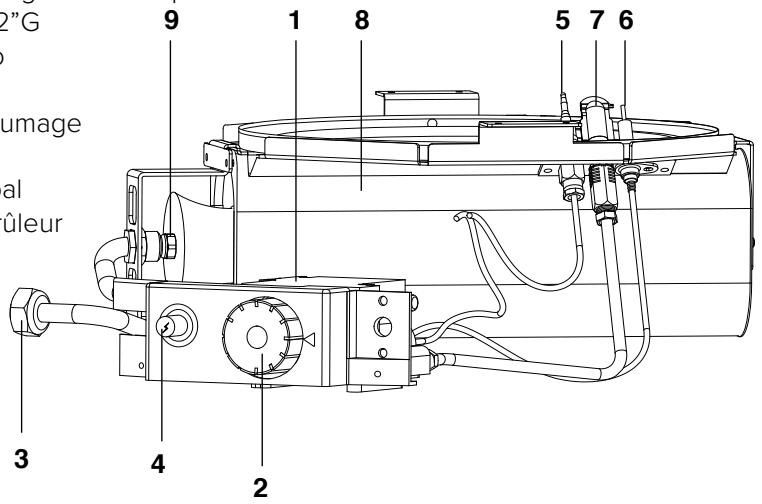

- soupape de gaz
- bouton de réglage de la température
- raccord gaz 1/2" G
- allumeur piezo
- thermocouple
- électrode d'allumage
- brûleur pilote
- brûleur principal
- injecteur du brûleur principal
Contrôle de la pression d'alimentation
La pression du gaz d'alimentation est mesurée à la prise de pression 11, (fig. 5) au moyen d'un manomètre et exprimée en mbar.

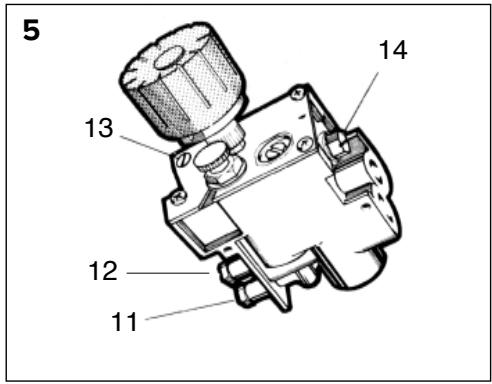

Réglage FLAMME ajouter (veilleuse) (vanne eurosit)
Le réglage est effectué en agissant sur la vis 12 (fig. 5). La flamme pilote est réglée lorsque sa longueur est d'environ 2-3 cm et investit la partie supérieure du thermocouple.
| PRESSION D'ALIMENTATION DU GAZ |
| GAZ méthane (G20) | 20 mbar |
| GAZ méthane (G25) | 25 mbar |
| GAZ liquide | Butane (G30) | 28 ÷ 30 mbar |
| Propane (G31) | 37 mbar |
Système de sécurité
Afin d'assurer le bon fonctionnement de l'appareil, celui-ci est équipé des dispositifs de sécurité suivants :
Contrôle de la flamme par thermocouple
arrête le débit de gaz en cas de non-présence de la flamme veilleuse. L'intervention répétée, non occasionnelle, de cette sécurité indique un fonctionnement incorrect de l'appareil. L'intervention d'un personnel qualifié est nécessaire.
Thermostat de surchauffe
Il agit de la même manière que le thermocouple si la température de l'eau dépasse 90°C. Dans ce cas, l'appareil ne peut pas être rallumé tant que l'eau chaude n'a pas été évacuée. L'intervention d'un personnel qualifié pour l'élimination des défauts avant le rallumage de l'appareil est nécessaire.
Entretien
L'entretien est une opération essentielle pour la sécurité, le bon fonctionnement et la durée de vie de l'appareil. Il doit être effectué conformément aux réglementations applicables.
Attention!
Avant de procéder aux opérations d'entretien, fermer le robinet du gaz et de l'eau de l'installation sanitaire.
Il est recommandé d'effectuer au moins une fois par an les contrôles suivants :
- Contrôle de l'étanchéité du circuit d'eau.
- Contrôle de l'étanchéité du circuit de gaz avec le remplacement éventuel des joints.
- Contrôle visuel de l'état général de l'appareil et de la combustion.
- Contrôle visuel de la chambre de combustion et nettoyage éventuel du brûleur.
- Suite au contrôle des points n° 3 et 4, démontage et nettoyage de l'injecteur.
- Réglage pour un débit de gaz correct.
- Vérification du fonctionnement des systèmes de sécurité de l'eau (limite de température et de pression).
- Vérification du fonctionnement des systèmes de sécurité gaz (absence
de gaz ou de flamme, soupape gaz, etc.)
- Vérification des caractéristiques de ventilation de la pierce.
- Vérification des caractéristiques d'évacuation des produits de combustion. N. B. : Le corps intérieur du chauffe-eau ne doit pas, au cours de cette opération, subir des chocs qui pourraient endomager le revêtement protecteur intérieur.
Informer l'utilisateur du mode de fonctionnement de l'appareil.
Lui remettre notamment la notice d'instructions, en précisant que cette dernière doit être conservée avec l'appareil.
Attention à bien signaler à l'utilisateur : ici suit :
- Comment sélectionner la température et les dispositifs de réglage pour mieux gérer l'appareil en faisant des économies.
- Faire procéder à un entretien périodique de l'installation, conformément aux normes en vigueur.
- Ne modifier en aucun cas les réglages de l'alimentation en air de combustion et en gaz de combustion.

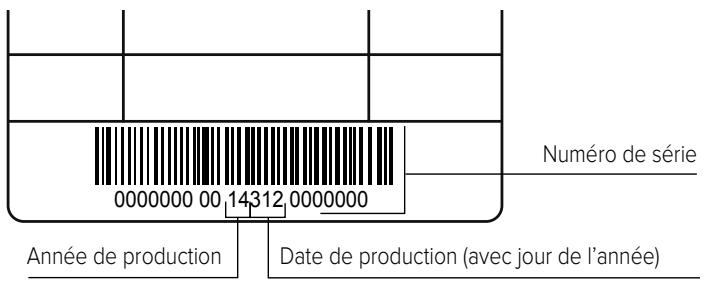

PLAQUETTE SIGNALÉTIQUE
Données techniques
| Identification du modele du fournisseur | TES X ... STYX |
| Modèle | 120 | 160 | 200 |
| Certificat CE | 51CT4895 |
| Capacité nominale I | 115 | 155 | 193 |
| Capacité réelle I | 116,4 | 153,9 | 190,4 |
| Pression nominale bars | 8 | 8 | 8 |
| Débit calorifique nominal kW | 9,5 | 9,5 | 9,5 |
| Puisance utile kW | 8,5 | 8,5 | 8,5 |
| Temps de chauffage ECS t 45°C min. | 52 | 62 | 64 |
| Dispersion de chaleur à 60°C W | 260 | 300 | 330 |
| Débit eau chaude | | |
| Soutirage à 30K l/h | 217 | 217 | 217 |
| Soutirage à 45K l/h | 163 | 163 | 163 |
| Erp | | |
| Profil de charge | L | L | XL |
| Efficacité énergétique de chauffage de l'eau ηwh % | 59 | 67 | 62 |
| Classe énergétique | B | B | B |
| Consommation journalière d'énergie électrique Qelec kWh | -- | -- | -- |
| Consommation journalière de combustible Qfuel kWh | 22,22 | 19,26 | 34,01 |
| Niveau de puissance acoustique LWA dB | 59 | 59 | 59 |
| Émissions d'oxydes d'azote (puissance calorifique supérieure) [mg/kWh] | 47 | 49 | 44 |
| Consommation annuelle d'énergie électrique AEC kWh/an | -- | -- | -- |
| Consommation annuelle de combustible AFC GJ/an | 15,6 | 14,0 | 24,0 |
| Eau mitigée à 40°C V40 I | 181 | 198 | 198 |
| Température de consigne au déballage °C | 60 | 60 | 60 |
| Réglage de ↔reference du thermostat | 5 | 5 | 5 |
| Pression de raccordement du gaz | | |
| Gaz naturel G20 mbar | 20 | 20 | 20 |
| Gaz liquide (butane) G30 mbar | 28 ÷ 30 | 28 ÷ 30 | 28 ÷ 30 |
| Gaz liquide (propane) G31 mbar | 37 | 37 | 37 |
| Consommation de gaz | | |
| Gaz naturel G20 m³/h | 1,005 | 1,005 | 1,005 |
| Gaz liquide (butane) G30 Kg/h | 0,749 | 0,749 | 0,749 |
| Gaz liquide (propane) G31 Kg/h | 0,738 | 0,738 | 0,738 |
| Valeurs des gaz de combustion | | |
| Pression de tirage mbar | 0,015 | 0,015 | 0,015 |
| Quantité massique des fumées g/sec | 5,4 | 5,4 | 7,3 |
| Température des gaz d'évacuation °C | 158 | 157 | 133 |
Les produits dépourvus d'étiquette et de fiche correspondante pour les groupes chauffe-eau et installations solaires, prévues par le règlement 812/2013, ne sont pas destinés à être utilisés dans de tels ensembles.
