G-BOX FOR PS3 - Accessoire de jeu AWG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de conversion vidéo (upconvolutionneur)
Marque	AWG
Modèle	G-BOX FOR PS3
Résolutions supportées	11 résolutions jusqu'à 1920x1200 (640x480, 800x600, 1024x768, 1280x768, 1280x1024, 1440x900, 1400x1050, 1600x1200, 1680x1050, 1920x1200, 1920x1200 RB)
Formats d'écran	4:3, 16:9, 16:10
Systèmes vidéo	PAL et NTSC
Entrées vidéo	Composante YUV (480i à 1080P), VGA (PC)
Sortie vidéo	VGA
Entrée audio	Jack 3.5 mm (line in)
Sortie audio	Jack 3.5 mm (line out)
Alimentation	Secteur 220V, sortie DC 5V
Technologie	Puce d'accélération vidéo 3D anti-entrelacement
Affichage OSD	Oui
Plug & Play	Oui, aucun logiciel requis
Contenu de l'emballage	1 G-Box, 1 notice, 1 câble VGA, 1 câble audio jack 3.5 stéréo, 1 alimentation secteur 220V
Garantie	3 ans à compter de la date d'achat
Entretien et nettoyage	Nettoyer avec un chiffon doux et propre légèrement humidifié. Ne pas utiliser de détergents.
Sécurité	Usage intérieur uniquement. Ne pas exposer à l'humidité, aux chocs, à une chaleur extrême. Ne pas immerger. Ne pas démonter.
Pièces détachées et réparabilité	L'appareil ne contient aucune pièce réparable. Ne pas démonter. Pour toute assistance, contacter le support.
Informations générales	Fabriqué par AWG. Support : [e-mail]. Site : www.awg-france.com

FOIRE AUX QUESTIONS - G-BOX FOR PS3 AWG

Comment connecter ma PS3 à la G-Box ?

Utilisez le câble composante YUV fourni pour relier votre console (PS3, Xbox 360, Wii) à l'entrée YUV de la G-Box. Connectez ensuite un câble VGA de la sortie VGA de la G-Box à votre écran. Assurez-vous que l'alimentation est branchée et que la G-Box est allumée en appuyant sur la touche MENU.

Quelles résolutions sont supportées par la G-Box ?

La G-Box supporte 11 résolutions : 640x480, 800x600, 1024x768, 1280x768, 1280x1024, 1440x900, 1400x1050, 1600x1200, 1680x1050, 1920x1200 et 1920x1200 RB. Vous pouvez les sélectionner dans le menu OSD.

Comment basculer entre le signal VGA (PC) et YUV (console) ?

Appuyez sur la touche MENU pour passer de la sortie VGA à la sortie composante YUV. Pour allumer la G-Box et utiliser la console, appuyez sur MENU. Pour mesurer (sic) en vue (probablement pour revenir au PC), appuyez pendant 3 secondes sur la touche MENU.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles sont correctement branchés et que l'alimentation est allumée (voyant lumineux). Assurez-vous que l'écran est en mode VGA. Si vous changez de résolution, la G-Box revient automatiquement à la résolution précédente après 5 secondes si vous ne validez pas. Essayez une résolution plus basse.

Comment régler les paramètres d'image ?

Appuyez sur MENU pour ouvrir l'OSD. Utilisez les touches UP et DOWN pour naviguer. Dans le menu Images, vous pouvez ajuster la luminosité, le contraste, la saturation, la netteté, les détails sombres et le niveau de mouvement. Pour revenir aux paramètres par défaut, sélectionnez Default.

Puis-je utiliser la G-Box avec un projecteur ?

Oui, si le projecteur dispose d'une entrée VGA. La G-Box est compatible avec la plupart des écrans CRT et LCD et moniteurs d'ordinateurs. Assurez-vous que la résolution sélectionnée est supportée par le projecteur.

La G-Box fonctionne-t-elle avec d'autres consoles que la PS3 ?

Oui, la G-Box est compatible avec les consoles disposant d'une sortie composante YUV, comme la Xbox 360 et la Wii. Elle supporte les signaux 480i à 1080P.

Comment nettoyer la G-Box ?

Utilisez uniquement un chiffon doux et propre légèrement humidifié. N'utilisez pas de détergents ou de produits chimiques qui pourraient endommager le revêtement. Ne jamais immerger l'appareil.

Que faire si la G-Box ne s'allume pas ?

Vérifiez que l'alimentation secteur est correctement branchée à la G-Box et à une prise de courant fonctionnelle. Si le voyant ne s'allume pas, testez avec une autre prise. Si le problème persiste, contactez le support à [e-mail].

Quelle est la garantie de la G-Box ?

La G-Box est garantie 3 ans à compter de la date d'achat. En cas de défaillance due à un défaut de fabrication, le détaillant remplacera le produit par un modèle identique sur présentation du ticket de caisse. La garantie ne couvre pas les dommages accidentels, une mauvaise utilisation ou l'usure normale.

MODE D'EMPLOI G-BOX FOR PS3 AWG

La G-Box supporte la haute définition sur les écrans 16/9 LCD et CRT moniteurs d'ordinateurs.

Elle intègre des technologies permettant d'améliorer l'image et de supporter des résolutions atteignant 1920*1200

Vous pouvez connecter de nombreux appareils vidéo comme les lecteurs DVD, consoles de jeux vidéo, le tout en entrée composante YUV.

Afin d'optimiser le rendu de l'image, la G-Box utilise une puce avec accélérateur vidéo 3D anti-entrelacement pour conserver un rendu d'image optimum.

De nombreuses fréquences et 11 modes de résolutions ont été inclus pour fonctionner sur un maximum d'écrans.

Pour les produits approuvés, neufs, et autres, est généralement incluant le casque de l'air.

La G-Box est compatible avec la plupart des écrans CRT et LCD du marché.

1.1 Caractéristiques

11 résolutions de sorties possibles : 640x480, 800x600, 1024x768, 1280x768, 1280x1024, 1440x900, 1400x1050, 1600x1200, 1680x1050, 1920x1200, and 1920x1200 RB Supporte modes 4:3,16:9,16:10 Supporte les systèmes PAL ou NTSC Supporte l'affichage OSD Image digitale pour des couleurs plus vives. Plug & Play pas besoin de logiciels. 10-bit ADC Affiche résolution maximum 1920^*1200 - Avec le port composant YUV la G-Box est compatible avec de nombreux appareils video.

1.2 Inclus

1 G-Box 1 Notice 1 Cable VGA 1 Cable audio jack 3.5 stereo 1 Alimentation secteur 220v

1.3 Spécifications techniques

YUV entrées: 480i~1080P. Fréquence:60Hz. Plages de Fréquences: 31KHz~80KHz.

2.1 Installation

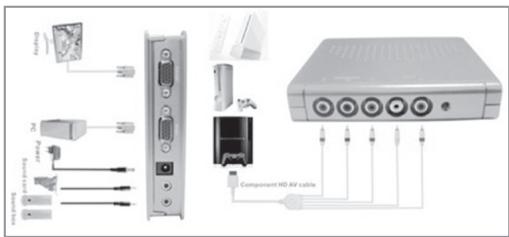

Éteignez votre ordinateur, votre écran et votre console avant de commencer l'installation. Aidez-vous du visuel « connection diagram » pour effectuer l'installation.

1) Connectez le cable VGA de votre écran sur la connectique VGA out de la G-Box. 2) Utilisez le cable VGA fourni avec la G-Box pour relier votre ordinateur à la G-Box, branchez celui-ci sur la connectique VGA in de la G-Box et sur la connectique VGA de votre ordinateur. 3) Branchez vos hauts parleurs sur la connectique audio out. 4) Utilisez le cable audio jack fourni avec la G-Box pour relier le son de tout ordinateur à la G-Box, branchez celui-ci sur la connectique line in de la G-Box et sur sortie audio de Your ordinateur. 5) Utilisez le cable composante YUV fourni avec la G-Box pour relier your console (PS3tm, XBOX360tm ou WIltm) à la G-Box. 6) Branchez l'alimentation secteur à la G-Box sur la connectique DC 5v et sur une prise de courant 220v. Le voyant de la G-Box s'allume.

2.2 Fonctionnement des touches

Touche: MENU

1. La touche menu permet de passer de la sortie VGA (de l'ordinateur) à la sortie composante YUV (ex : de la console).
2. Pour allumez cette G-Box appuyez sur la touche menu. Vous pouvez alors utiliser cette console.
3. Pour mesurer en vue la G-Box appuyez pendant 3 secondes sur la touche menu. Vous pouvez alors utiliser votre ordinateur.

Touche: DOWN

1. Hors menu, passez en mode 4:3 ou 16:9. 2. Hors menu, appuyez durant 10 secondes pour revenir en résolution 1024x768. 3. Dans le menu, déplacez le curseur vers le bas.

Touche UP :

1. Hors menu, choisissez parmi 5 modes : standard, vivid, soft, sharp et user
2. Dans le menu, déplacez le curseur vers le haut.

Chapitre 3 utilisation du menu

Appuyez sur la touche menu pour faire apparaitre la fenêtre ci-dessous à l'écran :

Déplacez le curseur avec les touches up et down.

Pour accéder à un menu, appuyez sur la touche menu.

Menu	Images	Instructions
1 Colour	Color Menu 1. Brightness 50 2. Contrast 50 3. Saturation 50 4. Sharpsness 05 5. Dark detail 05 6. Motion level 00 7. Default Return	Effectuez vous-même les réglages pourajüster l'image de votre écran au plus préciset avoir un meilleur rendu. - Déplacez le curseur avec up et down. - Pour entr'er dans un réglage appuyezesur menu. - Effectuez les réglages avec up et down. - Pour sortir du réglage appuyezesur menu. - Pour revenir en configuration d'originesélectionné le menu défaut.
1 Display	Display Menu 1. G40 x 480 2. 800 x 600 3. 1200 x 700 4. 1200 x 700 5. 1400 x 1000 6. 1600 x 1000 7. 1600 x 1000 8. 1600 x 1000 9. 1600 x 1000 10. 1600 x 1000 11. 1600 x 1000 12. 1600 x 1000 Ressure	Séléctionné la résolution correspondantàvant leur écran pour cela reportez vous à la notice de celui-ci. - Déplacez le curseur avec up et down. - SéLECTIONné la résolution désisie avec la touche menu. - Validéz la résolution en séLECTIONnant OK. - Si vous ne validéz la résolution dans les 5 secondes la G-Box revienda autotiquement sur la résolution précédente.
	Conseils :Pour une rendu optimal adaptez laG-Box en fonction de votre écran etde votre console et non en mettant larésolution maximale de la G-Box.

Garantie

Ce produit est garanti 3 ans à partir de la date d'achat. Durant cette période, en cas de défaillance résultant de matériels défectueux ou de vices de fabrication, le détaillant auquel vous avez acheté le produit, remplacera celui-ci par un modèle identique ou similaire, sur présentation de votre ticket de caisse ou de leur prévu d'achat. Cette garantie ne couvre pas les défaillances résultant de dommages accidentels, d'un usage incorrect ou d'une usure normale, et elle est offerte exclusivement à la personne qui a acheté le produit initialement. Vos droits statutaires ne sont pas affectés.

Consignes et précautions importantes

1. La G-BOX est conçue uniquement pour un usage intérieur. Ne jamais l'exposer aux rayons du soleil, aux intempéries, à une humidité élevée, à des températures élevées ou à des chocs mécaniques.
2. Ne pas exposer la G-BOX à des éclaboussures, à la pluie ou à l'humidité. Ne pas l'immerger dans un liquide.
3. Ne pas positionner la G-BOX dans un endroit où il serait exposé à une chaleur extrême ou à des flammes. Maintenir le câble à distance des humidités et des objets coupants.
4. Éviter de tendre excessivement les câbles.
5. Ne jamais utiliser les câbles pour transporter la G-BOX.
6. Ne pas utiliser la G-BOX si celle-ci est endommagée.
7. Ne pas démonter la G-BOX; elle ne contient aucune pièce réparable.
8. Pour nettoyer l'extérieur de la G-BOX, utiliser uniquement un chiffon doux et propre légèrement humidifié. L'emploi de détergents risquerait d'endommager le revêtement du coffret.

Recyclage

Tous les noms et logos sont déposés et appartiennent à leurs marques respectives

[e-mail]

WWW.AWG-FRANCE.COM
