XBOX 360 & WII - Console de jeux vidéo AWG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur vidéo pour consoles de jeux
Modèles compatibles	Xbox 360, Wii, PS3, et autres avec sortie composante YUV
Résolutions supportées	640x480 à 1920x1200 (11 modes), modes 4:3, 16:9, 16:10
Fréquence de rafraîchissement	60 Hz (YUV) ; plage 31 kHz – 80 kHz
Entrées vidéo	Composante YUV (480i à 1080p), VGA (PC)
Sorties vidéo	VGA (vers écran)
Entrées audio	Line in (jack 3,5 mm stéréo) depuis PC
Sorties audio	Jack 3,5 mm stéréo pour haut-parleurs
Alimentation	DC 5V via adaptateur secteur 220V inclus
Dimensions (approx.)	12 x 8 x 3 cm
Poids (approx.)	150 g
Contenu de l'emballage	1 G-Box, 1 notice, 1 câble VGA, 1 câble audio jack, 1 câble composante YUV, 1 adaptateur secteur
Fonctions principales	Commutation entre PC et console, réglages d'image (luminosité, contraste, etc.), 11 résolutions, accélérateur vidéo 3D anti-entrelacement
Pays de fabrication	Non spécifié (marque AWG, France)
Garantie	3 ans (défauts de fabrication)
Entretien et nettoyage	Chiffon doux légèrement humide ; pas de détergents
Précautions de sécurité	Usage intérieur uniquement ; éviter l'humidité, chocs, chaleur ; ne pas démonter
Pièces détachées et réparabilité	Aucune pièce réparable ; ne pas démonter
Informations générales	Support technique : [e-mail] ; site : www.awg-france.com

FOIRE AUX QUESTIONS - XBOX 360 & WII AWG

Comment basculer entre l'ordinateur et la console ?

Appuyez sur la touche MENU pour passer de la sortie VGA (PC) à la sortie composante YUV (console). Pour revenir au PC, maintenez MENU enfoncé 3 secondes.

Quels câbles sont fournis avec la G-Box ?

L'emballage contient : 1 câble VGA, 1 câble audio jack 3,5 mm stéréo, 1 câble composante YUV et 1 adaptateur secteur 220V.

La G-Box est-elle compatible avec la PS3 ?

Oui, la G-Box est compatible avec les consoles disposant d'une sortie composante YUV, comme la PS3, Xbox 360 et Wii.

Comment changer la résolution d'affichage ?

Appuyez sur MENU pour ouvrir le menu OSD, naviguez avec les touches UP/DOWN jusqu'à Display, sélectionnez une résolution parmi les 11 proposées, puis validez en appuyant sur MENU. En cas de non-validation sous 5 secondes, la résolution précédente est rétablie.

Pourquoi l'image ne s'affiche-t-elle pas ?

Vérifiez que tous les câbles sont correctement branchés, que l'alimentation est connectée et que le voyant de la G-Box est allumé. Assurez-vous d'avoir sélectionné la bonne source (PC ou console) via la touche MENU.

Puis-je utiliser la G-Box avec un écran 4:3 ?

Oui, la G-Box supporte les modes 4:3, 16:9 et 16:10. Utilisez la touche DOWN hors menu pour basculer entre 4:3 et 16:9.

Comment régler la qualité de l'image ?

Dans le menu OSD, accédez à Colour pour ajuster la luminosité, le contraste, la saturation, la netteté, etc. Vous pouvez aussi choisir un mode prédéfini (standard, vivid, soft, sharp, user) avec la touche UP hors menu.

Que faire si l'écran reste noir après branchement ?

Appuyez sur la touche DOWN pendant 10 secondes pour revenir à la résolution par défaut 1024x768. Si le problème persiste, testez avec un autre écran ou câble.

La G-Box nécessite-t-elle des pilotes ?

Non, la G-Box est Plug & Play : aucun logiciel ni pilote n'est nécessaire.

Comment nettoyer la G-Box ?

Utilisez un chiffon doux et propre légèrement humidifié. N'utilisez jamais de détergents ou de produits abrasifs. Débranchez l'appareil avant nettoyage.

MODE D'EMPLOI XBOX 360 & WII AWG

La G-Box supporte la haute définition sur les écrans 16/9 LCD et CRT moniteurs d'ordinateurs.

Elle intègre des technologies permettant d'améliorer l'image et de supporter des résolutions atteignant 1920*1200

Vous pouvez connecter de nombreux appareils vidéo comme les lecteurs DVD, consoles de jeux vidéo, le tout en entrée composante YUV.

Afin d'optimiser le rendu de l'image, la G-Box utilise une puce avec accélérateur vidéo 3D anti-entrelacement pour conserver un rendu d'image optimum.

De nombreuses fréquences et 11 modes de résolutions ont été inclus pour fonctionner sur un maximum d'écrans.

Pour les produits approuvés, ne sont pas mentionnés dans le rapport sur l'achat de l'article 10.2.19 du code du commerce et des autres provisions. Pour la vente, les produits ne sont mentionnés dans le rapport sur l'article 10.2.19 du code du commerce et des autres provisions.

La G-Box est compatible avec la plupart des écrans CRT et LCD du marché.

1.1 Caractéristiques

11 résolutions de sorties possibles :640x480, 800x600, 1024x768, 1280x768, 1280x1024, 1440x900,1400x1050,1600x1200,1680x1050,1920x1200, and 1920x1200 RB Supportes modes 4:3,16:9,16:10 Supportes les systèmes PAL ou NTSC Supporte l'affichage OSD Image digitale pour des couleurs plus vives. Plug & Play pas besoin de logiciels. 10-bit ADC Affichegresolution maximum 1920^*1200 - Avec le port composant YUV la G-Box est compatible avec de nombreux apparèels video.

1.2 Inclus

1 G-Box 1 Notice 1 Câble VGA 1 Câble audio jack 3.5 stéréo 1 Alimentation secteur 220V

1.3 Spécifications techniques

YUV entrées: 480i~1080P. Fréquence:60Hz. Plages de Fréquences: 31KHz~80KHz.

2.1 Installation

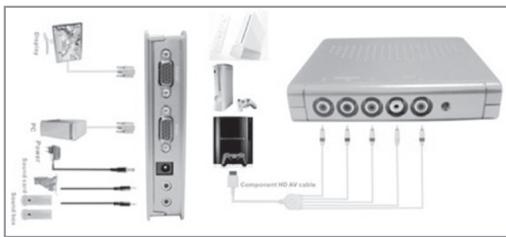

Éteignez votre ordinateur, votre écran et votre console avant de commencer l'installation. Aidez-vous du visuel « connection diagram » pour effectuer l'installation.

1) Connectez le cable VGA de votre écran sur la connectique VGA out de la G-Box. 2) Utilisez le cable VGA fourni avec la G-Box pour relier votre ordinateur à la G-Box, branchez celui-ci sur la connectique VGA in de la G-Box et sur la connectique VGA de votre ordinateur. 3) Branchez vos hauts parleurs sur la connectique audio out. 4) Utilisez le cable audio jack fourni avec la G-Box pour relier le son de tout ordinateur à la G-Box, branchez celui-ci sur la connectique line in de la G-Box et sur la sortie audio de Your ordinateur. 5) Utilisez le cable composante YUV fourni avec la G-Box pour relier votre console (PS3tm, XBOX360tm ou WIltm) à la G-Box. 6) Branchez l'alimentation secteur à la G-Box sur la connectique DC 5v et sur une prise de courant 220v. Le voyant de la G-Box s'allume.

2.2 Fonctionnement des touches

Touche: MENU

1. La touche menu permet de passer de la sortie VGA (de l'ordinateur) à la sortie composante YUV (ex : de la console).
2. Pour allumez cette G-Box appuyez sur la touche menu. Vous pouvez alors utiliser cette console.
3. Pour mesurer en vue la G-Box appuyez pendant 3 secondes sur la touche menu. Vous pouvez alors utiliser votre ordinateur.

Touche: DOWN

1. Hors menu, passez en mode 4:3 ou 16:9. 2. Hors menu, appuyez durant 10 secondes pour revenir en résolution 1024x768. 3. Dans le menu, déplacez le curseur vers le bas.

Touche UP :

1. Hors menu, choisissez parmi 5 modes : standard, vivid, soft, sharp et user
2. Dans le menu, déplacez le curseur vers le haut.

Chapitre 3 utilisation du menu

Appuyez sur la touche menu pour faire apparaitre la fenêtre ci-dessous à l'écran :

Déplacez le curseur avec les touches up et down.

Pour accéder à un menu, appuyez sur la touche menu.

Menu	Images	Instructions
1 Colour	Color Menu 1. Brightness 50 2. Contrast 50 3. Saturation 50 4. Sharpsness 05 5. Dark detail 05 6. Motion level 00 7. Default Return	Effectuez vous-meme les réglages pourajuster l'image de votre écran au plus préciset avoir un meilleur rendu. - Déplacez le curseur avec up et down. - Pour entr'er dans un réglage appuyezesur menu. - Effectuez les réglages avec up et down. - Pour sortir du réglage appuyezesur menu. - Pour revenir en configuration d'originesélectionné le menu défaut.
1 Display	Display Menu 1. G Box 480 2. 800 x 800 3. 1200 x 1200 4. 1600 x 1600 5. 1800 x 1800 6. 2000 x 2000 7. 2500 x 2500 8. 3000 x 3000 9. 3500 x 3500 10. 4000 x 4000 11. 4500 x 4500 12. 5000 x 5000 13. 5500 x 5500 14. 6000 x 6000 15. 6500 x 6500 16. 7000 x 7000 17. 7500 x 7500 18. 8000 x 8000 19. 8500 x 8500 20. 9000 x 9000 21. 9500 x 9500 22. 9900 x 9900 Conseils :Pour une rendu optimal adaptez laG-Box en fonction de votre écran etde votre console et non en mettant résolution maximale de la G-Box.	Séléctionnéla résolution correspondantàvant leur écran pour cela reportez vous à la notice de celui-ci. - Déplacez le curseur avec up et down. - SéLECTIONnéra résolution可以选择 avec latouche menu. - Validéz la résolution en séLECTIONnant OK. - Si vous ne validéz la résolution dans les5 secondes la G-Box reviendaure automatiquèment sur la résolution précédente.

Garantie

Ce produit est garanti 3 ans à partir de la date d'achat. Durant cette période, en cas de défaillance résultant de matériels défectueux ou de vices de fabrication, le détaillant auquel vous avez acheté le produit, remplacera celui-ci par un modèle identique ou similaire, sur présentation de votre ticket de caisse ou de votre preuve d'achat. Cette garantie ne couvre pas les défaillances résultant de dommages accidentels, d'un usage incorrect ou d'une usure normale, et elle est offerte exclusivement à la personne qui a acheté le produit initialement. Vos droits statutaires ne sont pas affectés.

Consignes et précautions importantes

1. La G-BOX est conçue uniquement pour un usage intérieur. Ne jamais l'exposer aux rayons du soleil, aux intempéries, à une humidité élevée, à des températures élevées ou à des chocs mécaniques.
2. Ne pas exposer la G-BOX à des éclaboussures, à la pluie ou à l'humidité. Ne pas l'immerger dans un liquide.
3. Ne pas positionner la G-BOX dans un endroit où il serait exposé à une chaleur extrême ou à des flammes. Maintenir le câble à distance des humidités et des objets coupants.
4. Éviter de tendre excessivement les câbles.
5. Ne jamais utiliser les câbles pour transporter la G-BOX.
6. Ne pas utiliser la G-BOX si celle-ci est endommagée.
7. Ne pas démonter la G-BOX; elle ne contient aucune pièce réparable.
8. Pour nettoyer l'extérieur de la G-BOX, utiliser uniquement un chiffon doux et propre légèrement humidifié. L'emploi de détergents risquerait d'endommager le revêtement du coffret.

Recyclage

Tous les noms et logos sont déposés et appartiennent à leurs marques respectives

[e-mail]

WWW.AWG-FRANCE.COM

GAME RON
