MODE D'EMPLOI METEOR 0.5 TRIANGLE

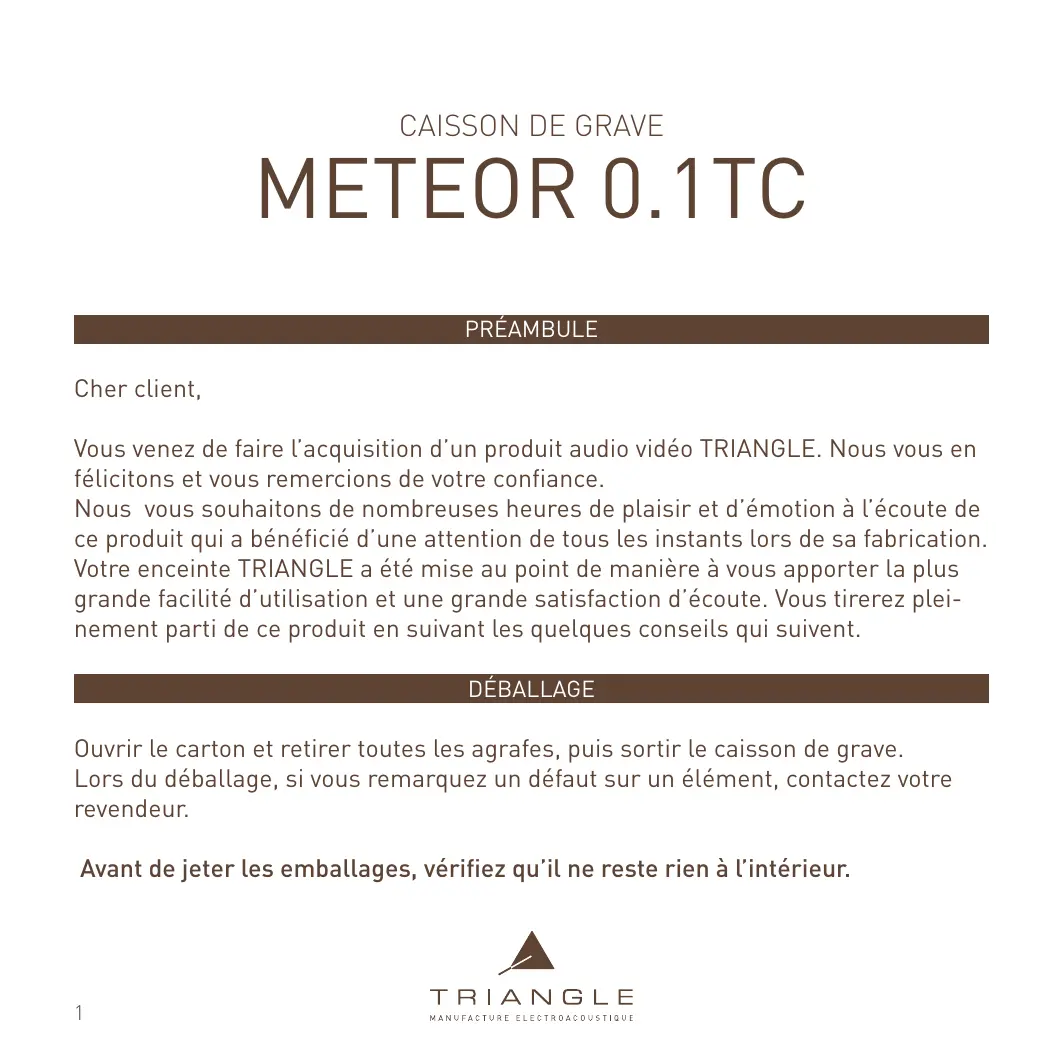

Préambule

Cher client,

Vous venez de faire l'acquisition d'un produit audio-vidéo TRIANGLE. Nous vous en félicitons et vous remercions de votre confiance.

Nous vous souhaitons de nombreuses heures de plaisir et d'émotion à l'écoute de ce produit qui a bénéficié d'une attention de tous les instants lors de sa fabrication.

Votre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d'utilisation et une grande satisfaction d'écoute. Vous tirerez pleinement parti de ce produit en suivant les quelques conseils qui suivent.

Déballage

Ouvrir le carton et retirer toutes les agrafes, puis sortir le caisson de grave.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

Avant l'installation :

Avant de procéder à tout branchement sur votre installation, mettez tous les appareils hors tension. Veillez toujours à mettre l'interrupteur sur OFF avant de retirer ou de brancher des câbles de connexion. Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Déplacement de l'appareil

Toujours débrancher le cordon d'alimentation et déconnecter les câbles de connexion entre tous les autres composants audio lors du déplacement de l'appareil. Ceci afin d'éviter tout court-circuit ou l'endommagement des prises et des câbles de connexion.

Avant de mettre l'appareil en marche :

Vérifier une dernière fois si toutes les connexions sont bonnes et si les boutons de volume sont au minimum.

Emplacements à éviter :

Évitez de placer votre caisson à proximité des lieux humides, exposé à un ensoleillement excessif, et placez-le dans un endroit tempéré.

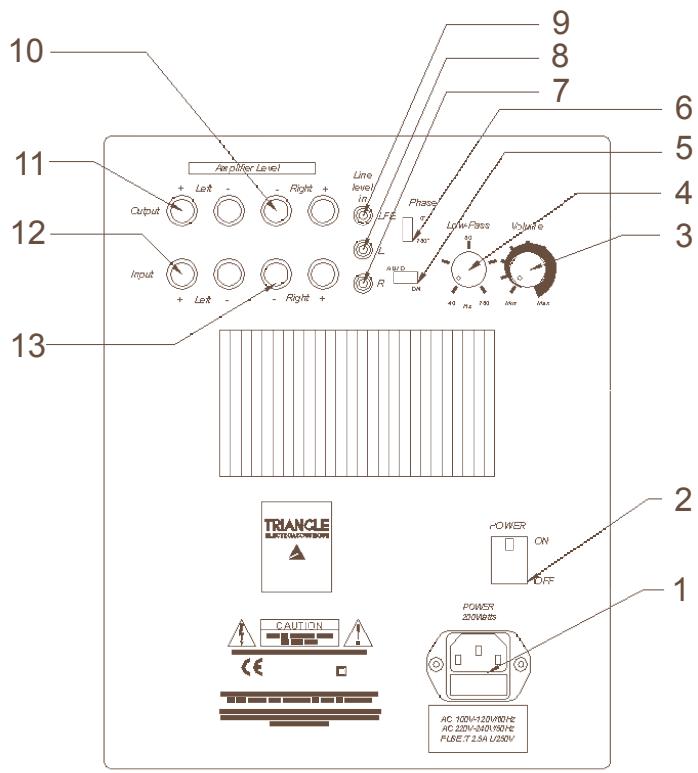

1. Prise secteur et porte-fusible
2. Marche / Arret
3. Volume
4. Réglage de la fréquence de coupure [40-160 Hz]
5. Auto / Remote
6. Sélection phase 0
7. Entrées bas niveau R (droit)
8. Entrées bas niveau L (gauche)
9. Entrées bas niveau sans filtrage
10. Sorties haut niveau R (droite)
11. Sorties haut niveau L (gauche)
12. Entrées haut niveau L (gauche)
13. Entrées haut niveau R (droit)

Branchements

Avant de procéder à tout branchement sur votre installation, mettez tous les appareils hors tension.

En cas de doute sur le mode de raccordement à votre installation, nous vous conseillons de contacter votre revendeur agréé.

Branchement à un amplificateur audio-vidéo multicanal

Utilisez de préférence la sortie SUBWOOFER ou LFE avec une prise RCA et reliez celle-ci à une des deux entrées (R ou L) Low-pass dites bas niveau de votre caisson.

SUBWOOFER

Vous pouvez utiliser :

• soit, une sortie PRE-OUT (R + L) de votre préamplificateur ou de votre amplificateur intégré stéréo (voir le manuel d'utilisation de votre appareil) et la relier aux entrées bas niveau RCA R + L,

SUBWOOFER

• soit les entrées haut niveau du caisson qui permettent de se connecter directement sur les sorties haut-parleurs de votre amplificateur stéréo. Pour cela, utilisez du câble de qualité hi-fi (cuivre pur de diamètre minimum 1.5 mm). Lors du branchement, il est primordial pour la cohérence du résultat final de veiller à bien respecter les polarités. Les bornes rouges (+) du caisson sont à brancher aux bornes rouges (+) de votre amplificateur. De même, les bornes noires (–) du caisson sont à brancher aux bornes noires (–) de votre amplificateur.

SUBWOOFER

TRIANGLE MANUFACTURE ELECTROACOUSTIQUE

Mise sous tension

La mise sous tension s'effectue de la manière suivante :

• Vérifiez une dernière fois si toutes les connexions sont bonnes et si les boutons de volume sont au minimum (caisson et amplificateur).
• Connectez la prise secteur (après avoir vérifié que votre tension secteur correspond bien à celle de l'appareil : 230 V ou 120 V).
• Choisissez la position de l'interrupteur de sélection Auto/Remote sur Remote (pour désactiver la mise en route automatique et utiliser la télécommande pour l'allumer) ou sur Auto (pour activer la mise en route automatique).
• Basculez l'interrupteur On/Off sur « On ».
• Réglez les boutons de volume, de fréquence et de phase (voir Réglages).

Remarque : Coupez l'alimentation du caisson au moyen de l'interrupteur secteur lorsqu'il n'est pas utilisé pendant plusieurs jours.

Placement et réglages

Placez votre caisson de grave dans la zone d'écoute avant (si possible entre les deux enceintes principales) pour une meilleure restitution sonore. Cependant, ne le collez pas à votre téléviseur, le haut-parleur équipant le caisson de grave n'est pas blindé.

Ce caisson de grave peut s'associer parfaitement avec n'importe quel type d'enceinte.

Le réglage idéal est celui qui correspond à une reproduction des graves réalisée et s'harmonisant le plus possible avec vos enceintes principales. On ne doit pas « sentir » le caisson, les graves doivent sembler venir des enceintes principales.

L'utilisation du commutateur d'inversion de phase peut s'avérer utile dans la recherche du résultat optimal. Ce commutateur a pour fonction d'inverser la phase des signaux acoustiques émis par le caisson de grave.

En fonction du positionnement du caisson dans la pièce d'écoute par rapport aux enceintes principales, l'inversion de la phase du caisson peut aider à retrouver une meilleure cohérence dans la réponse globale du système aux fréquences graves.

Nous vous recommandons de procéder à différents essais afin de trouver le réglage qui vous satisfera le plus. Vous pouvez utiliser un disque que vous connaissez bien et étudier le comportement du résultat en fonction de vos goûts et de vos aspirations.

Utilisation du filtrage interne au caisson :

Le réglage d'accord en fréquence avec les enceintes principales se fait à l'aide du potentiomètre « LOW PASS ». Le réglage s'effectue dans la plage de fréquence comprise entre 50 Hz et 160 Hz. Les premiers essais s'effectueront en positionnant le potentiomètre de réglage entre 50 Hz et 80 Hz avec des enceintes principales de gros volume, et entre 80 Hz et 160 Hz pour des enceintes de petit volume.

Utilisation du filtrage de l'ampli A/V :

Vous pouvez utiliser votre amplificateur A/V (si celui-ci le permet) pour le filtrage des fréquences graves du caisson. Positionnez le bouton de volume aux 3/4. C'est à partir de votre amplificateur A/V que vous effectuerez les réglages (reportez-vous à la notice d'utilisation de votre appareil à la rubrique "réglage du mode subwoofer et de la fréquence de crossover").

L'entrée à utiliser sur votre caisson est LFE (entrée RCA jaune). Ainsi, le signal ne passe pas par le filtrage intégré au caisson, mais directement à l'amplification.

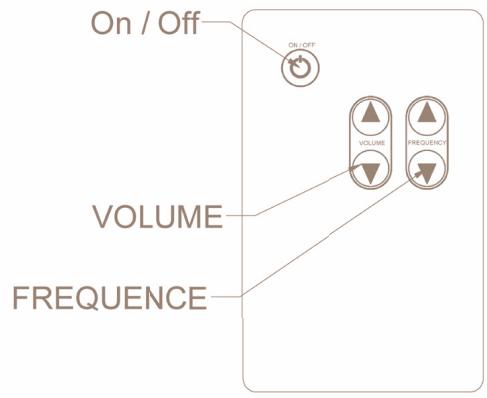

Utilisation de la télécommande

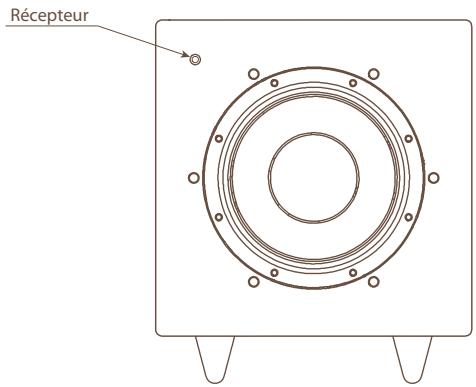

La télécommande vous permet de contrôler la mise en route et l'extinction, le volume et la fréquence de coupure. Quand vous utilisez la télécommande, dirigez-la toujours vers le récepteur situé à l'avant du caisson.

Nettoyage du caisson

Nettoyez avec un linge doux et n'utilisez jamais de détergent ni de solvant, vous risqueriez d'abîmer la finition de votre caisson.

Protection de l'environnement

Votre produit contient de nombreux matériaux valorisables ou recyclables. Confiez-le dans un point de collecte.

En cas de panne

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés ci-dessous. Si le problème persiste, il peut y avoir un mauvais fonctionnement. Débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

SYMPTÔME	CAUSE	REMÈDE
Le caisson ne fonctionne pas	Il n'y a pas de tension qui alimente votre caisson	Vérifiez dans l'ordre : •si l'interrupteur est sur REMOTE ou AUTO •si le cable secteur est branché •si la prise secteur est fonctionnelle
Le caisson ne produitaucun son	Il n'y a pas de signal enentree de votre caisson	Vérifiez dans l'ordre : •si le caisson est bien relié à votre amplificateur •si votre amplificateur A/V ou stéreo est allumé •si votre amplificateur A/V ou stéreo dispose d'une source musicale qui est en fonction (CD, DVD...) •si le signal envoyé par l'amplificateur A/V n'est pas trop faible ou si la fonction subwoofer n'est pas sur NO (voir le manuel de votre apparueil)
Le niveau sonore estfaible, bien que le boutonde volume du caisson soitau maximum	Mauvais réglage sur l'amplificateur A/V	Vérifier les réglages du subwoofer au niveau de l'amplificateur A/V (voir le manuel de votre apparueil)
Le caisson de grave secoupe sur les fortés.	Le niveau sonore demandé au caisson est trop im- portant et la protection intégrée à l'électronique entre en fonctionnement	Diminuez le niveau sonore (soit sur l'amplificateur A/V ou directement sur le caisson)
Le caisson s'est coupéinstantanément lors de lapremière mise en route.	Le fusible secteur a grillé	La tension sélectionnée sur l'électronique de votre caisson (230V ou 120V) ne correspond pas à votre tension secteur.

Ne jamais ouvrir le caisson sous peine de risques d'électrocution.

Ne remplacer le fusible secteur endommagé que par un fusible aux spécifications identiques.

CHARACTERISTIQUES TECHNIQUES	CAISSON DE GRAVES
Diamètre du haut-parleur	210mm
Bande passante totale	35-160 Hz
Fréquence de coupure filtre	40/160 Hz
Puisance amplificateur RMS	100 W
Phase	0 - 180°
Entrées	Haut et bas niveau G&D
Sortie	Haut niveau
Blindage magnétique	Non
Dimensions (HxLxP)	370x320x340
Poids	14,5 Kg

Pour toute information complémentaire sur l'installation de votre système, vous pouvez consulter notre site Internet :

www.triangle-fr.com

MANUEL DE L'UTILISATEUR P.1 - P.11

Préambule

Dear Customer,

Environnement protection

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans [Amplificateur 2 ans]. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultats de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après réception du coupon de garantie par la société TRIANGLE, accompagné du double de la facture d'achat pour des raisons de sécurité.

Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

• Bobine brûlée par excès de puissance
• Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-address, etc.)
• Toute panne résultant d'une exposition dans une pièce trop humide
• Membrane crevée ou arrachée. Dôme ou cône écrasé.
• Suspension déchirée
• Toute panne résultant d'un choc mécanique (chute, écrasement, etc.)
• Toute panne résultant de l'intervention d'une personne non habilitée par Triangle.
• Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Création et design par TRIANGLE, France
