| Type de produit | Enceinte centrale |
| Caractéristiques techniques principales | 2 voies, haut-parleur de grave de 8 pouces, haut-parleur d'aigu de 1 pouce |
| Alimentation électrique | Non applicable (enceinte passive) |
| Dimensions approximatives | 400 x 220 x 250 mm |
| Poids | 8,5 kg |
| Compatibilités | Compatible avec les amplificateurs stéréo et home cinéma |
| Type de batterie | Non applicable |
| Tension | Non applicable |
| Puissance | 80 W (puissance nominale), 160 W (puissance maximale) |
| Fonctions principales | Restitution claire des dialogues et des effets sonores |
| Entretien et nettoyage | Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité limitée des pièces, vérifier auprès du fabricant |
| Informations générales | Conçu pour une utilisation en home cinéma, finition en bois, grille de protection incluse |
FOIRE AUX QUESTIONS - CHORUS CC 800 FOCAL
Questions des utilisateurs sur CHORUS CC 800 FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte acoustique au format PDF gratuitement ! Retrouvez votre notice CHORUS CC 800 - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CHORUS CC 800 de la marque FOCAL.
MODE D'EMPLOI CHORUS CC 800 FOCAL

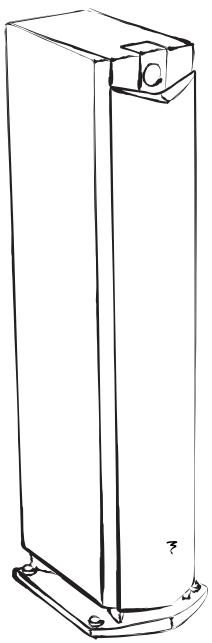

CHORUS "V" USER MANUAL 800 V série / 700 V série
Nous vous remercions d'avoir choisi les enceintes Chorus V et de partager avec nous notre philosophie" the Spirit of Sound". Ces enceintes de haute technicite integrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidèle et le home cinema. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire les instructions de ce livre puis de le conserver avec précaution pour vous y reférer ultérieurement.
Période de rodage
Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rorage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accéléorer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalment stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V.
Contenu du carton :
- 1 enceinte
- 1 manuel utilisateur
- 1 tissu microfibre (800 V)
- 1 cdef pour pointes (816, 826, 836 V)
- 1 socle en aliage (816, 826, 836 V)
4 vis + cdef demontage (816, 826, 836 V)
Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.
\section*{Caracteristiques}
Tweeter TNV à dôme inversé® en alliage aluminium / magnésium : le tweeter de la Chorus V utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique.
Méridium et woofer à cône Polyglass®:membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions. Filtre à phase optimisée OPC®:optimisation de la phase pour une image sonore précise, stable et naturelle.
Construction en MDF avec flancs rapportés non paralleles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.
Système Powerflow (800 V):
couplage avec la piece améliore, grave plus puissant.
Évent profile : grave puissant sans distorsion.
Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profund.
Connexions haute fiabilité, couple de serrage élevé.
Pointes de découplage fournies.

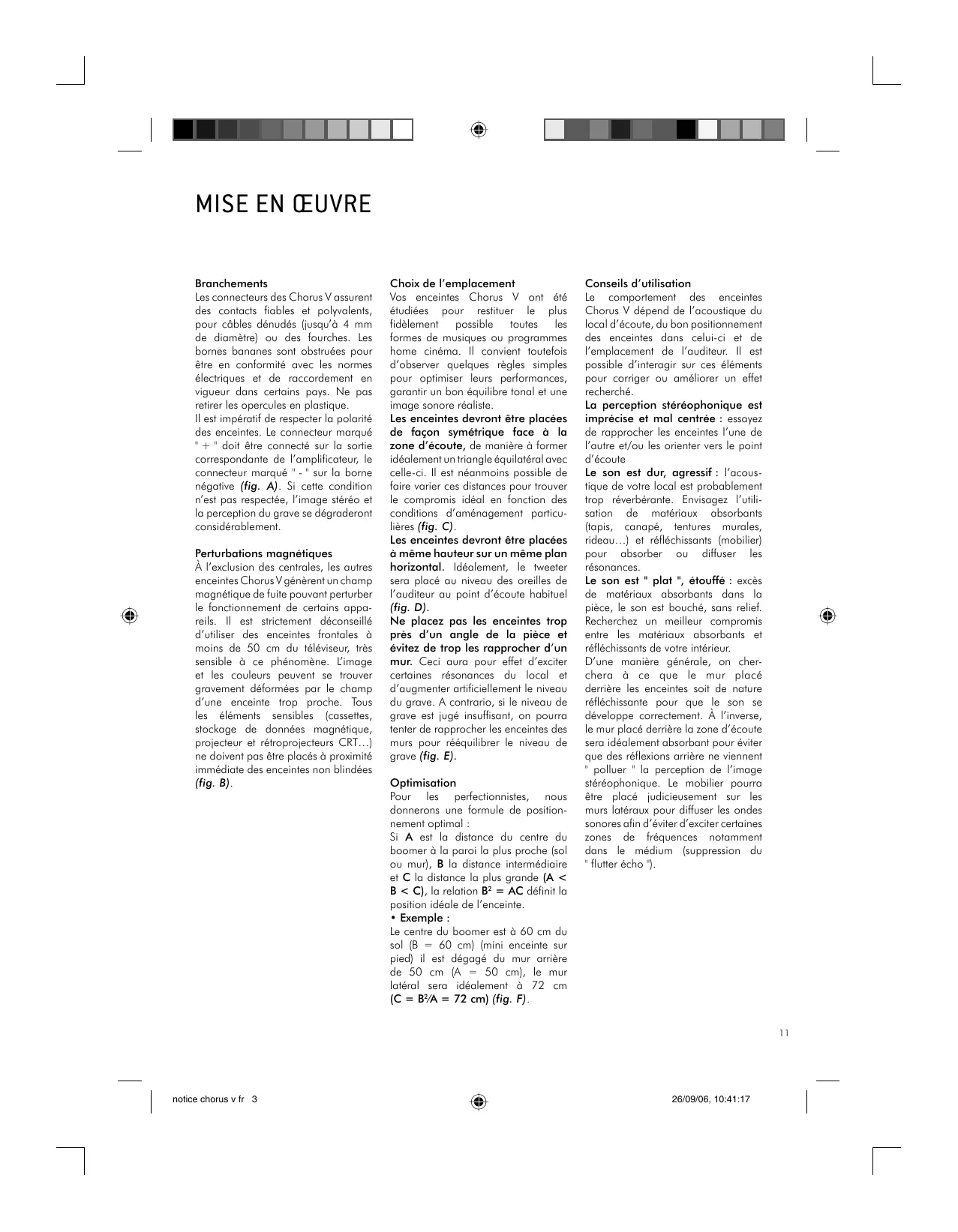

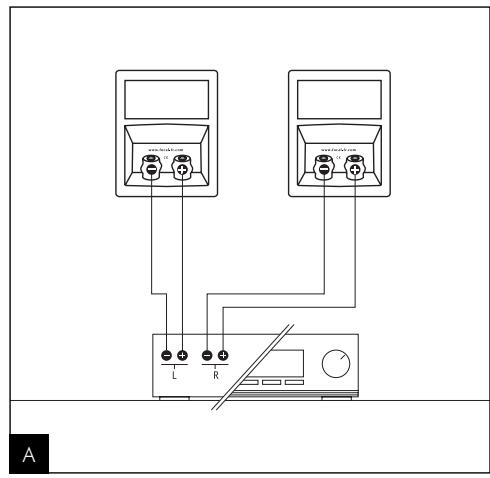

Branchements
Les connecteurs des Chorus Vassument des contacts friables et polyvalents, pour câbles dénudes (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas-retirer les opercules en plastique.
Il est imperatif de respecter la polarité des enceintes. Le connecteur marqu " + " doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqu " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement.
Perturbations magnétiques
À l'exclusion des centrales, les autres enceintes Chorus V générent un champ magnétique deuite pouvant perturber le fonctionnement de certains apparreils. Il est strictement déconseilé d'utiliser des enceintes frontales à moins de 50 cm du téléviser, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétique, projecteur et rétroprojecteurs CRT...) ne doivent pas'être placés à proximité immediate des enceintes non blindées (fig. B).
Choix de l'emplacement
Vos enceintes Chorus V ont eté étudieées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinema. Il convient toute fois d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réalisée.

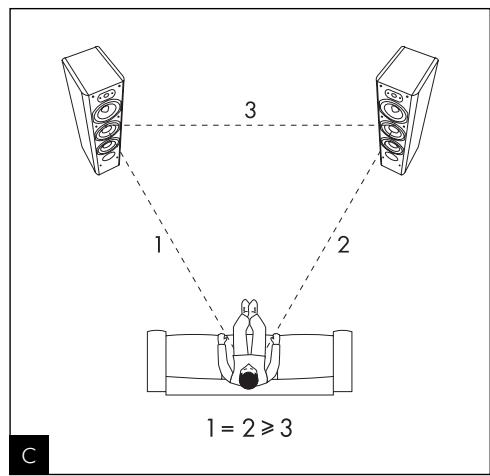

Les enceintes devront etre placees de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour couver le compromis idéal en fonction des conditions d'aménagement particulières (fig.C).

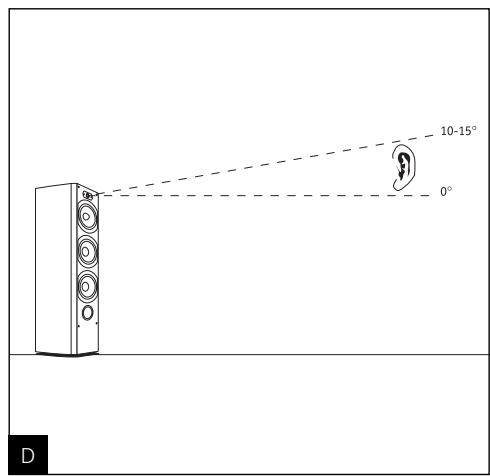

Les enceintes devront etre placees a meme hauteur sur un meme plan horizontal. Idealement,le tweeter sera placé au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig.D).

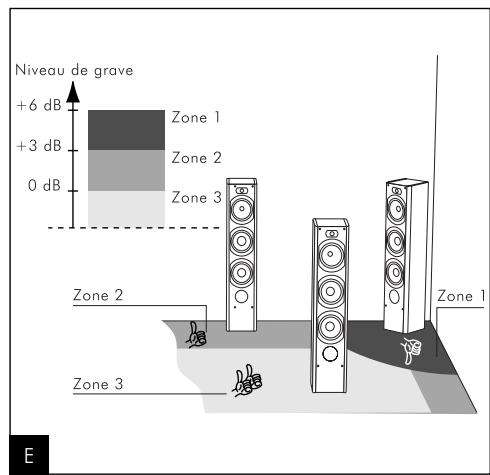

Ne placez pas les enceintes trop pres d'un angle de la piece et evitez de trop les rapprocher d'un mur. Ceci aura pour effet d'excitier certaines résonances du local et d'augmenter artificièlement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour réequilibrer le niveau de grave (fig. E).
Optimisation
Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

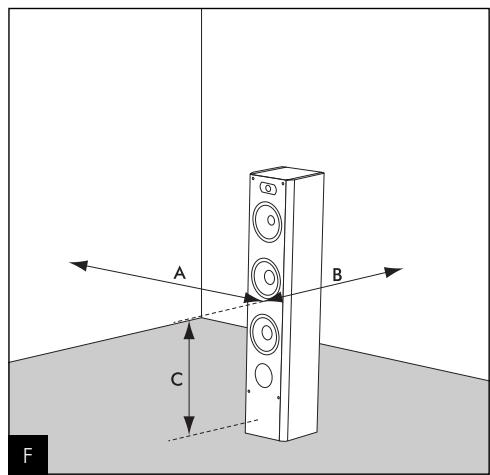

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B^2 = AC définit la position ideale de l'enceinte.
- Exemple :
Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrêté de 50 cm (A = 50 cm), le mur létéal sera idéalement à 72 cm (C = B²/A = 72 cm) (fig. F).
Conseils d'utilisation
Le comportement des enceintes Chorus V dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherchéé.
La perception stéréophonique est imprecise et mal centre: essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute
Le son est dur, agressif: l'acoustique de votre local est probablement trop réverberante. Envisagez l'utilisation de matériel aux absorbants (tapis, canapé, tentures murales, rideau...) et refléchissants (mobilier) pour absorber ou diffuser les resonances.
Le son est "plat",étouffé: excès de matériaux absorbants dans la pièce,le son est bouché,sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et refléchissants de votre interieur.
D'une manière générale, on cherchera à ce que le mur place derrière les enceintes soit de nature réfléchissant pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'écoute sera idéalement absorbant pour éviter que des reflexions arrirre ne viennent "polluer" la perception de l'image stérophonique. Le mobilier pourrait être place judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exciter certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").
UTILISATION HOME CINÉMA
Choix des enceintes
Les enceintes Chorus V ont été mises au point pour fonctionner en stéreo comme en home cinéma. Si vous possèdez déjà des enceintes Chorus V à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus V. Il s'agit de la seule solution envisageable pour vous garantir une parfait concordance de timbris et une répartition à la fois réalisée et cohérente des effets tridimensionnels dans la pièce.

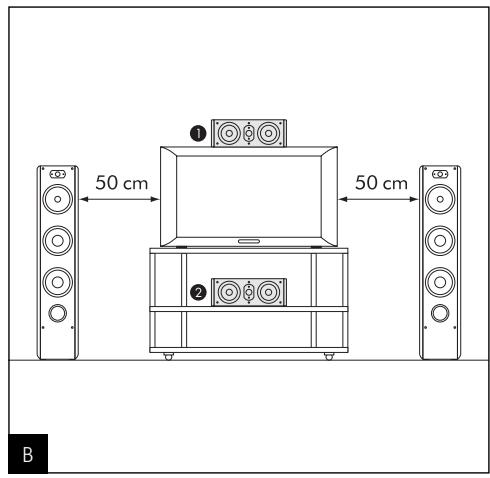

PlACEMENT de l'enceinte centrale

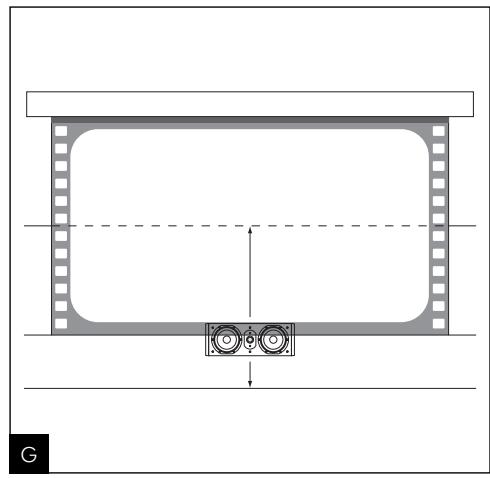

Les enceintes centrales doivent être placées à proximité de l'écran pour une restitution réalisée des dialogues. Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet.
Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourrait alors être placée derrière l'écran, vers la moitié bassé de celui-ci (fig. G).

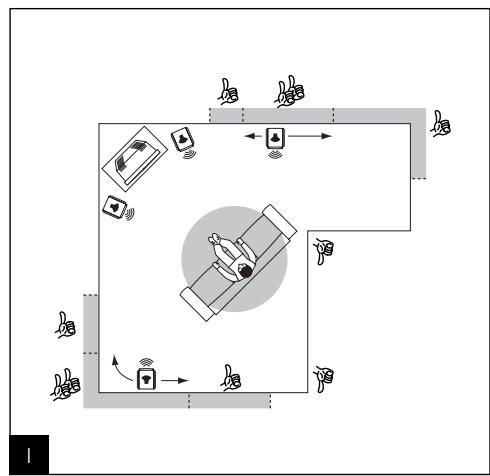

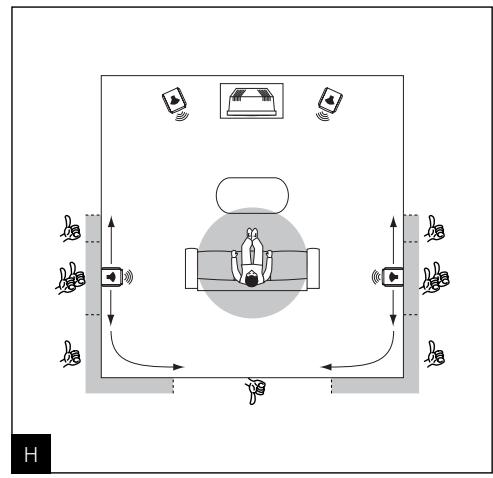

Placement des enceintes surround La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objectif visé est d'obtenir dessons suffisamment diffus et difficilles à localiser par l'applications de quelques règles de base.
Évitez de placer les enceintes surround trop en arrêté de la zone d'écoute, car la perception s'en trouvera dégrée. Privégiez un placement sur les murs latéraux pour有關 des effets sonores plus enveloppants (fig. H, I).

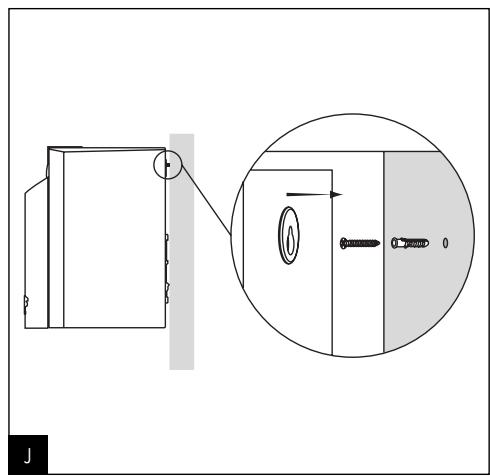

Fixation enceintes bookshelf (705 V, 706 V, 806 V)
Montez l'enceinte comme indiqué (fig. J).

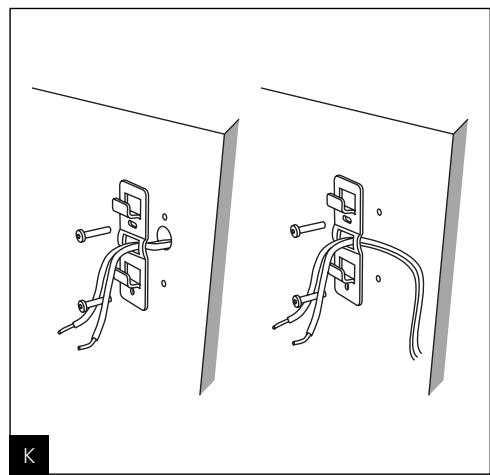

Fixation surround sur support Polyfix (SR 700/800 V)
- Positionner le support mural sur la cloison et percz. N'utilisiez que des chevilles de fixation adaptées à la nature de votre cloison.
- Si le cable haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué.
- Si le cable est fixé contre la cloison, le faire passer sous le passage de cable du support comme indiqué.
- Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
- Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. K, L).
Accessoires
Les enceintes colonnes Chorus 700 V sont fournies avec quatre pointes (cônes) de découvertage, à visser au besoin sur les 4 inserts metalliques situés à la base de l'enceinte.
Les pointes fournies sont reglables en hauteur, de manière à ce que les 4 pointes reposentUniformement au sol sans aucen basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou.

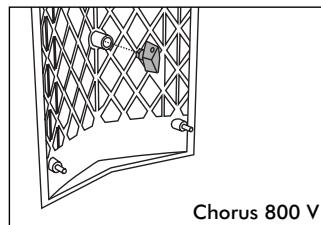

Les colonnes Chorus 800 V intègrent les pointes dans le socle métallique. Elles sont réglables en hauteur au moyen de la clé fournie. ÀpRES utilisation cette clé sera rangée derrière la grille de protection des haut-parleurs.
Fixation du socle (816, 826, 836 V)
Vissez les 4 vis de fixation avec la clef fournie comme indiqué.
Précautions d'utilisation
Le tweeter TNV utilise un alliage aluminium / magnésium relativement souse, possédant un effet de " mémoire de forme " pour lemettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommendons de laisser en place lesgrilles de protection en tissu pourmettre le dôme à l'abri. Si la surface du dôme est marquee, le tweeteter pourrait être alteré.
L'entretien des enceintes Chorus V se limite à un dépoussierage à l'aide d'un chiffon sec. Si L'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.
Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.
Éviter la proximité d'une source de chaleur.
Choix de l'amplificateur
Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risqueraient de détruire le tweeter.
La capacité dynamique et la définition des enceintes Chorus V sont suffisamment élevées pourmettre en evidence les qualités et défauts des amplificateurs qui leur seront associés. Voitré revendeur saura aiguillerer votrechoix, en fonction de vos goûts et de notre budget.
Choix des cables
Choisisse des cables de qualite de section appropriee a la longueur :YOUR revendeur saura vous conseiller.
Mise en place embouts de protection sur pointes
Conditions de garantie
En cas de probleme, adresse-vous a touvre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 10 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplaçé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple.).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
| Chorus 705 V | Chorus 706 V806 V | Chorus 807 V | Chorus 714 V | Chorus 716 V816 V | |
| Type | Bibliothèque bassreflex 2 voies | Bibliothèque bassreflex 2 voies | Bibliothèque bassreflex 2 voies | Colonne bass reflex2 voies et demie | Colonne bass reflex2 voies et demie |
| Haut-parleurs | Grave / médiumPolyglass 13 cm | Grave / médiumPolyglass 16,5 cm | Grave / médiumPolyglass 18 cm | Grave Polyglass 13 cm | Grave Polyglass16,5 cm |
| Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | Grave / médiumPolyglass 13 cm | Grave / médiumPolyglass 16,5 cm | |
| Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | ||||
| Réponse en fréquence(±3 dB) | 65 Hz - 28 kHz | 55 Hz - 28 kHz | 50 Hz - 28 kHz | 52 Hz - 28 kHz | 50 Hz - 28 kHz47 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 89 dB | 90 dB | 92 dB | 91 dB | 91,5 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms | 8 ohms | 8 ohms |
| Puisance max./nom. | 100 / 65 W | 120 / 80 W | 160 / 110 W | 130 / 90 W | 200 / 130 W |
| Dimensions (H x L x P) | 315 x 192 x 248 mm | 390 x 222 x 293 mm390 x 222 x 293 mm | 448 x 237 x 333 mm | 900 x 201 x 295 mm | 950 x 222 x 340 mm998 x 282 x 375 mm |
| Poids (unité) | 5,7 kg | 8,2 kg8,2 kg | 10,1 kg | 16 kg | 20,5 kg22,5 kg |
| Chorus 726 V 826 V | Chorus 836 V | Chorus CC 700 V CC 800 V | Chorus SR 700 V | Chorus SR 800 V | |
| Type | Colonne bass reflex 3 voies | Colonne bass reflex 3 voies | Enceinte centrale blindée 2 voies close / bass reflex | Enceinte surround close 2 voies | Enceinte surround close bipolaire 2 voies |
| Haut-parleurs | 2 x graves Polyglass 16,5 cm | 3 x graves Polyglass 16,5 cm | 2 x graves / Médium Polyglass 16,5 cm | Grave / Médium Polyglass 16,5 cm | 2 x graves / Médium Polyglass 13 cm |
| Mémium Polyglass 16,5 cm | Mémium Polyglass 16,5 cm | Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | 2 x tweeters TNV à dôme inversé 25 mm | |
| Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | ||||
| Réponse en fréquence (±3 dB) | 48 Hz - 28 kHz 45 Hz - 28 kHz | 40 Hz - 28 kHz | 61 Hz - 28 kHz 57 Hz - 28 kHz | 75 Hz - 28 kHz | 75 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 91,5 dB | 92 dB | 91 dB | 90 dB | 90 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms | 8 ohms | 8 ohms |
| Puisance max./nom. | 220 / 150 W | 250 / 180 W | 150 / 100 W | 100 / 65 W | 120 / 80 W |
| Dimensions (H x L x P) | 990 x 222 x 375 mm 1038 x 282 x 375 mm | 1148 x 282 x 375 mm | 185 x 493 x 229 mm 189 x 493 x 294 mm | 295 x 398 x 149 mm | 290 x 400 x 175 mm |
| Poids (unité) | 23,5 kg 25,8 kg | 30 kg | 7,5 kg 11 kg | 4,7 kg | 5,6 kg |
