Type de produit	Enceinte acoustique
Caractéristiques techniques principales	2 voies, haut-parleur de grave de 6,5 pouces, haut-parleur d'aigu de 1 pouce
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	320 x 200 x 280 mm
Poids	6,5 kg
Compatibilités	Amplificateurs stéréo, systèmes home cinéma
Type de batterie	Non applicable
Tension	Non applicable (enceinte passive)
Puissance	60 W RMS, 120 W en crête
Fonctions principales	Restitution sonore de haute qualité, utilisation en intérieur et extérieur
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces de rechange, réparabilité limitée selon les réparateurs
Sécurité	Ne pas exposer à l'humidité excessive, éviter les chocs physiques
Informations générales utiles	Garantie de 2 ans, conseils d'installation disponibles

FOIRE AUX QUESTIONS - CHORUS 806 FOCAL

Comment connecter les enceintes Focal Chorus 806 à un amplificateur ?

Utilisez des câbles haut-parleurs de bonne qualité pour relier les bornes de sortie de votre amplificateur aux bornes de connexion des enceintes. Assurez-vous de respecter la polarité (+ et -) lors de la connexion.

Quel est le meilleur emplacement pour les enceintes Focal Chorus 806 dans une pièce ?

Placez les enceintes à environ 30 cm des murs pour éviter les réflexions indésirables. Idéalement, elles devraient être à la hauteur des oreilles lorsque vous êtes assis, et formant un triangle équilatéral avec votre position d'écoute.

Comment régler les aigus et les graves sur les enceintes Focal Chorus 806 ?

Les enceintes Focal Chorus 806 ne disposent pas de réglages intégrés pour les aigus et les graves. Vous devrez ajuster ces paramètres via votre amplificateur ou votre source audio.

Les enceintes Focal Chorus 806 sont-elles adaptées pour un usage en home cinéma ?

Oui, les enceintes Focal Chorus 806 sont adaptées pour une utilisation en home cinéma. Elles offrent un son clair et détaillé qui améliore l'expérience audio des films.

Que faire si les enceintes Focal Chorus 806 ne produisent aucun son ?

Vérifiez d'abord que votre amplificateur est allumé et fonctionnel. Assurez-vous que les connexions des câbles sont sécurisées et que les réglages de volume sont appropriés. Testez également avec une autre source audio.

Quel type de câble haut-parleur est recommandé pour les enceintes Focal Chorus 806 ?

Il est recommandé d'utiliser des câbles haut-parleurs de 2,5 mm² ou plus pour assurer une bonne transmission du signal et minimiser la perte de qualité sonore.

Les enceintes Focal Chorus 806 nécessitent-elles un rodage ?

Oui, il est conseillé de roder vos enceintes Focal Chorus 806 pendant environ 50 à 100 heures d'écoute à volume modéré pour obtenir une performance optimale.

Comment nettoyer les enceintes Focal Chorus 806 ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques ou les nettoyants abrasifs qui pourraient endommager la finition.

Quelle est la puissance recommandée pour les amplificateurs utilisés avec les enceintes Focal Chorus 806 ?

Il est recommandé d'utiliser un amplificateur offrant entre 25 et 100 watts par canal pour une performance optimale sans distorsion.

Les enceintes Focal Chorus 806 sont-elles compatibles avec des systèmes audio sans fil ?

Les enceintes Focal Chorus 806 sont des enceintes passives et nécessitent un amplificateur. Pour une connexion sans fil, vous aurez besoin d'un émetteur sans fil connecté à votre amplificateur.

MODE D'EMPLOI CHORUS 806 FOCAL

CHORUS "V" USER MANUAL 800 V série / 700 V série

Nous vous remercions d'avoir choisi les enceintes Chorus V et de partager avec nous notre philosophie" the Spirit of Sound". Ces enceintes de haute technicite integrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidèle et le home cinema. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire les instructions de ce livre puis de le conserver avec précaution pour vous y reférer ultérieurement.

Période de rodage

Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rorage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accéléorer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalment stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V.

Contenu du carton :

• 1 enceinte
• 1 manuel utilisateur
• 1 tissu microfibre (800 V)
• 1 cdef pour pointes (816, 826, 836 V)
• 1 socle en aliage (816, 826, 836 V)
  4 vis + cdef demontage (816, 826, 836 V)

Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.

\section*{Caracteristiques}

Tweeter TNV à dôme inversé® en alliage aluminium / magnésium : le tweeter de la Chorus V utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limite. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique.

Méridium et woofer à cône Polyglass®:membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions. Filtre à phase optimisée OPC®: optimisation de la phase pour une image sonore précise, stable et naturelle.

Construction en MDF avec flancs rapportés non paralleles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.

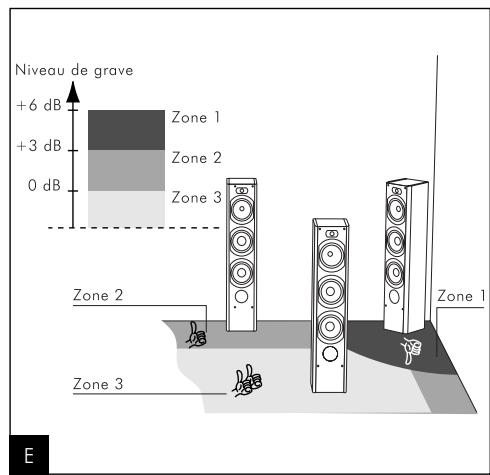

Système Powerflow (800 V):

couplage avec la piece améliore, grave plus puissant.

Évent profile : grave puissant sans distorsion.

Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profund.

Connexions haute fiabilité, couple de serrage élevé.

Pointes de découplage fournies.

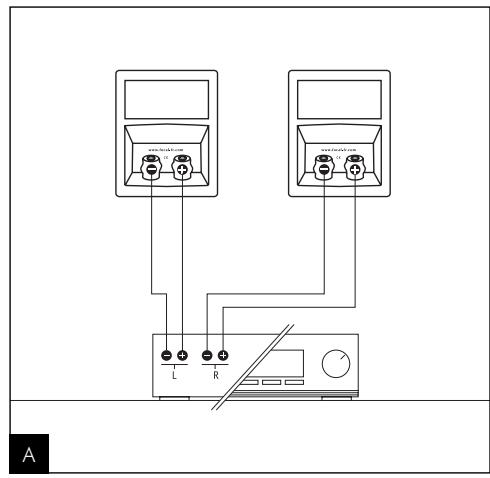

Branchements

Les connecteurs des Chorus V assurent des contacts fiables et polyvalents, pour cables dénudes (jusqu'a 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas-retirer les opercules en plastique.

Il est imperatif de respecter la polarité des enceintes. Le connecteur marqu " + " doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqu " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement.

Perturbations magnétiques

À l'exclusion des centrales, les autres enceintes Chorus V générent un champ magnétique deuite pouvant perturber le fonctionnement de certains apparreils. Il est strictement déconseilé d'utiliser des enceintes frontales à moins de 50 cm du téléviser, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétique, projecteur et rétroprojecteurs CRT...) ne doivent pas'être placés à proximité immediate des enceintes non blindées (fig. B).

Choix de l'emplacement

Vos enceintes Chorus V ont eté étudieées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinema. Il convient toute fois d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réalisée.

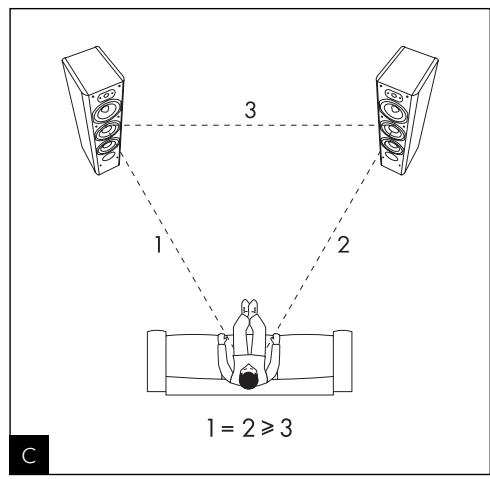

Les enceintes devront etre placees de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour couver le compromis idéal en fonction des conditions d'aménagement particulières (fig.C).

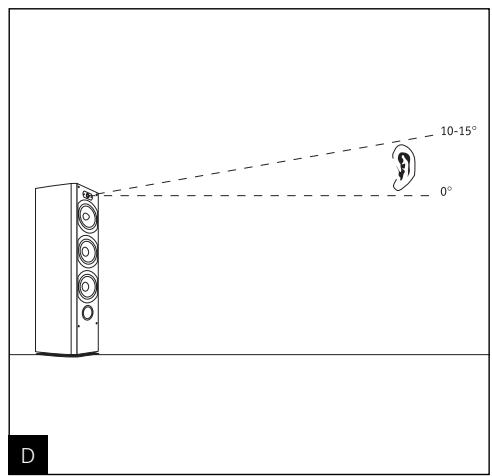

Les enceintes devront etre placees a meme hauteur sur un meme plan horizontal. Idealement,le tweeter sera placé au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig.D).

Ne placez pas les enceintes trop pres d'un angle de la piece et evitez de trop les rapprocher d'un mur. Ceci aura pour effet d'excitier certaines résonances du local et d'augmenter artificièlement le niveau du grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grave (fig. E).

Optimisation

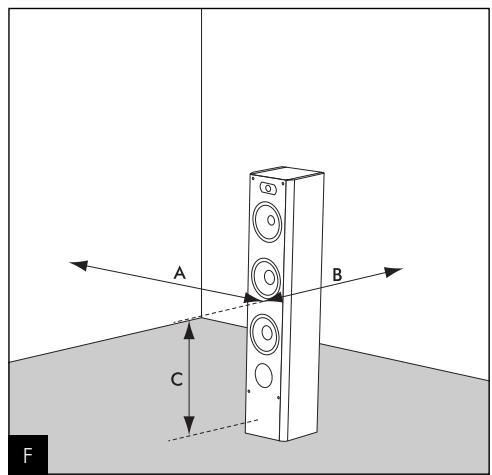

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B^2 = AC définit la position ideale de l'enceinte.

- Exemple :

Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrêté de 50 cm (A = 50 cm), le mur latéral sera idéalement à 72 cm (C = B²/A = 72 cm) (fig. F).

Conseils d'utilisation

Le comportement des enceintes Chorus V dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherchéé.

La perception stéréophonique est imprecise et mal centre: essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute

Le son est dur, agressif: l'acoustique de votre local est probablement trop réverberante. Envisagez l'utilisation de matériel aux absorbants (tapis, canapé, tentures murales, rideau...) et refléchissants (mobilier) pour absorber ou diffuser les résonances.

Le son est "plat",étouffé: excès de matériaux absorbants dans la pièce,le son est bouché,sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et refléchissants de votre interieur.

D'une manière générale, on cherchera à ce que le mur place derrière les enceintes soit de nature réfléchissant pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrirre ne viennent "polluer" la perception de l'image stérophonique. Le mobilier pourrait être place judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'exciter certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

UTILISATION HOME CINÉMA

Choix des enceintes

Les enceintes Chorus V ont été mises au point pour fonctionner en stéreo comme en home cinéma. Si vous possèdez déjà des enceintes Chorus V à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus V. Il s'agit de la seule solution envisageable pour vous garantir une parfait concordance de timbris et une répartition à la fois réalisée et cohérente des effets tridimensionnels dans la pièce.

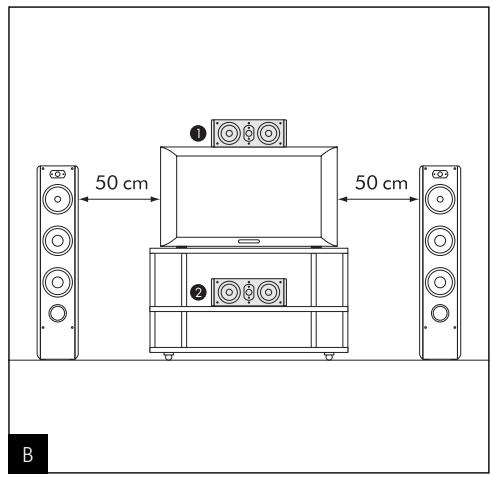

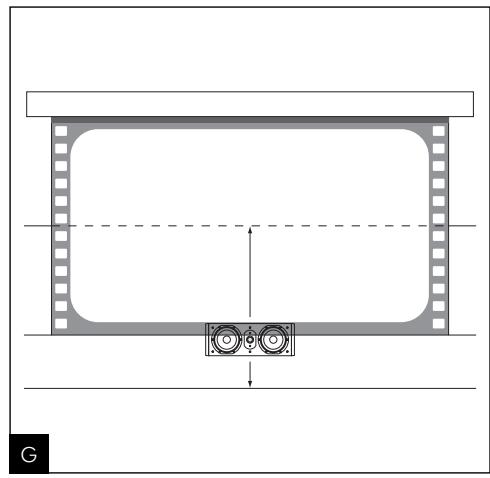

PlACEMENT de l'enceinte centrale

Les enceintes centrales doivent être placées à proximité de l'écran pour une restitution réalisée des dialogues. Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet.

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourrait alors être placée derrière l'écran, vers la moitié bassé de celui-ci (fig. G).

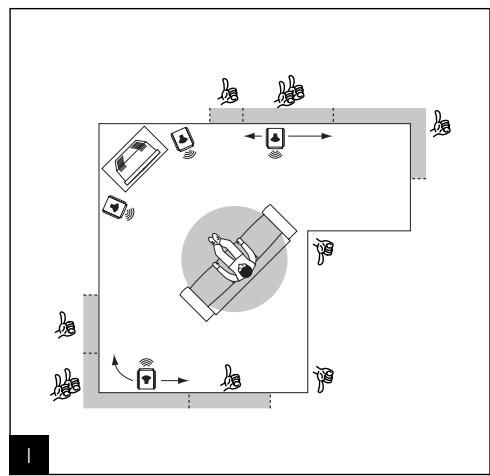

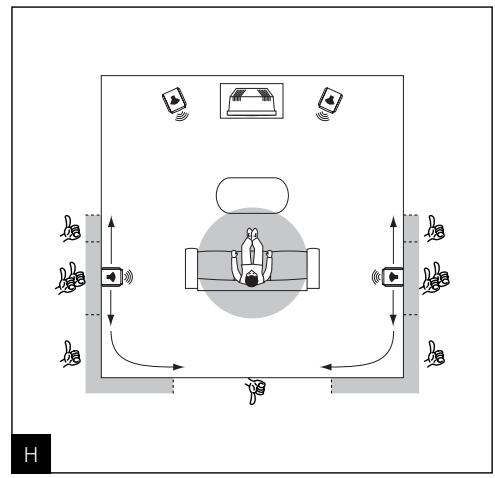

Placement des enceintes surround La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objectif visé est d'obtenir dessons suffisamment diffus et difficilles à localiser par l'applications de quelques règles de base.

Évitez de placer les enceintes surround trop en arrêté de la zone d'écoute, car la perception s'en trouvera dégrée. Privégiez un placement sur les murs latéraux pour有關 des effets sonores plus enveloppants (fig. H, I).

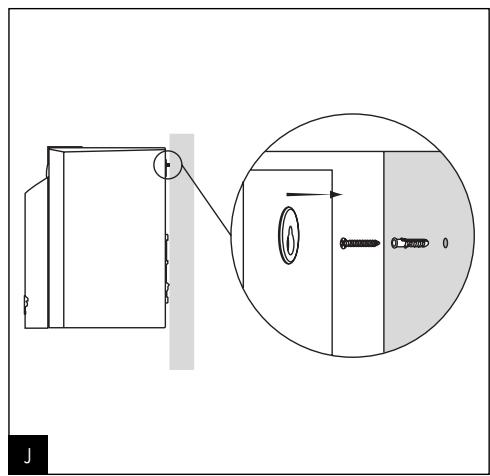

Fixation enceintes bookshelf (705 V, 706 V, 806 V)

Montez l'enceinte comme indiqué (fig. J).

Fixation surround sur support Polyfix (SR 700/800 V)

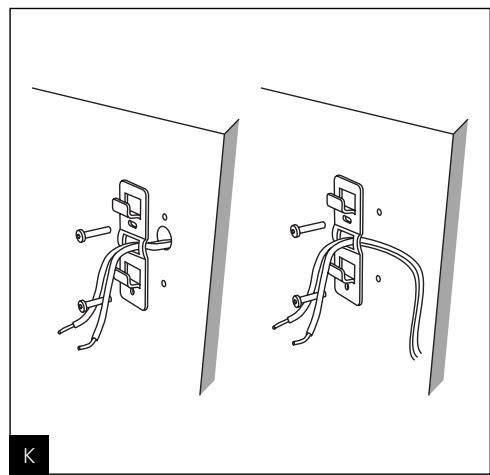

• Positionner le support mural sur la cloison et percz. N'utilisez que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le cable haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué.
• Si le cable est fixé contre la cloison, le faire passer sous le passage de cable du support comme indiqué.
• Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
• Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. K, L).

Accessoires

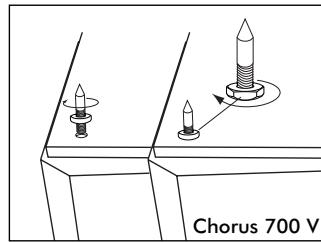

Les enceintes colonnes Chorus 700 V sont fournies avec quatre pointes (cônes) de découvertage, à visser au besoin sur les 4 inserts metalliques situés à la base de l'enceinte.

Les pointes fournies sont reglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucment bascurement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou.

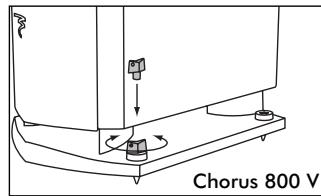

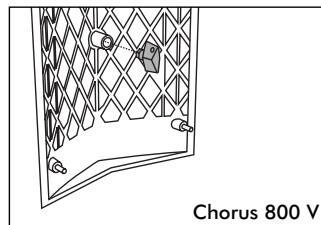

Les colonnes Chorus 800 V intègrent les pointes dans le socle métallique. Elles sont réglables en hauteur au moyen de la clé fournie. ÀpRES utilisation cette clé sera rangée derrière la grille de protection des haut-parleurs.

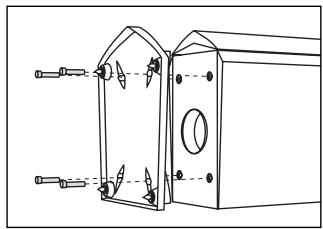

Fixation du socle (816, 826, 836 V)

Vissez les 4 vis de fixation avec la clef fournie comme indiqué.

Précautions d'utilisation

Le tweeter TNV utilise un alliage aluminium / magnésium relativement souse, possédant un effet de " mémoire de forme " pour lemettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommendons de laisser en place lesgrilles de protection en tissu pourmettre le dôme à l'abri. Si la surface du dôme est marquee, le tweeteter pourrait être alteré.

L'entretien des enceintes Chorus V se limite à un dépoussierage à l'aide d'un chiffon sec. Si L'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Choix de l'amplificateur

Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes Chorus V sont suffisamment élevées pourmettre en evidence les qualités et défauts des amplificateurs qui leur seront associés. Voitré revendeur saura aiguillerer votrechoix, en fonction de vos goûts et de notre budget.

Choix des cables

Choisisse des cables de qualite de section appropriee a la longueur :YOUR revendeur saura vous conseiller.

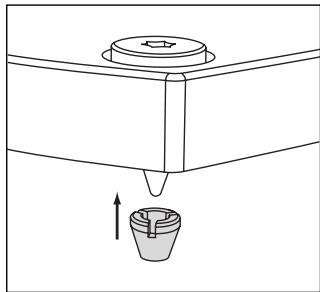

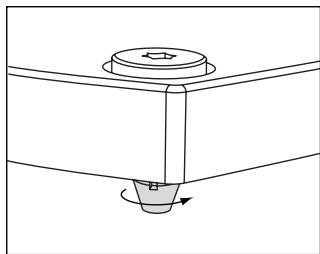

Mise en place embouts de protection sur pointes

Conditions de garantie

En cas de problème, adresse-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 10 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplaçé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple.).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

	Chorus 705 V	Chorus 706 V806 V	Chorus 807 V	Chorus 714 V	Chorus 716 V816 V
Type	Bibliothèque bassreflex 2 voies	Bibliothèque bassreflex 2 voies	Bibliothèque bassreflex 2 voies	Colonne bass reflex2 voies et demie	Colonne bass reflex2 voies et demie
Haut-parleurs	Grave / médiumPolyglass 13 cm	Grave / médiumPolyglass 16,5 cm	Grave / médiumPolyglass 18 cm	Grave Polyglass 13 cm	Grave Polyglass16,5 cm
	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm	Grave / médiumPolyglass 13 cm	Grave / médiumPolyglass 16,5 cm
				Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm
Réponse en fréquence(±3 dB)	65 Hz - 28 kHz	55 Hz - 28 kHz	50 Hz - 28 kHz	52 Hz - 28 kHz	50 Hz - 28 kHz47 Hz - 28 kHz
Sensibilité (2,83V/1m)	89 dB	90 dB	92 dB	91 dB	91,5 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms	8 ohms
Puisance max./nom.	100 / 65 W	120 / 80 W	160 / 110 W	130 / 90 W	200 / 130 W
Dimensions (H x L x P)	315 x 192 x 248 mm	390 x 222 x 293 mm390 x 222 x 293 mm	448 x 237 x 333 mm	900 x 201 x 295 mm	950 x 222 x 340 mm998 x 282 x 375 mm
Poids (unité)	5,7 kg	8,2 kg8,2 kg	10,1 kg	16 kg	20,5 kg22,5 kg

	Chorus 726 V 826 V	Chorus 836 V	Chorus CC 700 V CC 800 V	Chorus SR 700 V	Chorus SR 800 V
Type	Colonne bass reflex 3 voies	Colonne bass reflex 3 voies	Enceinte centrale blindée 2 voies close / bass reflex	Enceinte surround close 2 voies	Enceinte surround close bipolaire 2 voies
Haut-parleurs	2 x graves Polyglass 16,5 cm	3 x graves Polyglass 16,5 cm	2 x graves / Médium Polyglass 16,5 cm	Grave / Médium Polyglass 16,5 cm	2 x graves / Médium Polyglass 13 cm
	Médium Polyglass 16,5 cm	Médium Polyglass 16,5 cm	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm	2 x tweeters TNV à dôme inversé 25 mm
	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm
Réponse en fréquence (±3 dB)	48 Hz - 28 kHz 45 Hz - 28 kHz	40 Hz - 28 kHz	61 Hz - 28 kHz 57 Hz - 28 kHz	75 Hz - 28 kHz	75 Hz - 28 kHz
Sensibilité (2,83V/1m)	91,5 dB	92 dB	91 dB	90 dB	90 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms	8 ohms
Puisance max./nom.	220 / 150 W	250 / 180 W	150 / 100 W	100 / 65 W	120 / 80 W
Dimensions (H x L x P)	990 x 222 x 375 mm 1038 x 282 x 375 mm	1148 x 282 x 375 mm	185 x 493 x 229 mm 189 x 493 x 294 mm	295 x 398 x 149 mm	290 x 400 x 175 mm
Poids (unité)	23,5 kg 25,8 kg	30 kg	7,5 kg 11 kg	4,7 kg	5,6 kg
