TPE-S80 - Switch réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau PoE 8 ports
Marque	TRENDNET
Modèle	TPE-S80
Nombre de ports	8 ports Ethernet 10/100 Mbps
Alimentation	Secteur (100-240 V CA, 50/60 Hz)
Consommation électrique	Environ 30 W (max, avec PoE)
Dimensions (L x P x H)	200 mm x 120 mm x 40 mm
Poids	1,2 kg
Fonctions principales	PoE IEEE 802.3af, auto-négociation, contrôle de flux, détection automatique MDI/MDIX
Voyants	Power (jaune), PoE (jaune), Link/ACT (vert)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Normes	IEEE 802.3, IEEE 802.3u, IEEE 802.3af
Montage	Bureau ou rack 19 pouces (support de montage inclus)
Sécurité	Ne pas obstruer la ventilation ; ne pas placer d'objets lourds ; utiliser dans un environnement sec et tempéré
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Aucune pièce détachée fournie ; appareil non réparable par l'utilisateur ; contacter le support technique TRENDNET
Contenu de l'emballage	Switch TPE-S80, cordon d'alimentation, guide d'installation rapide, pieds en caoutchouc, kit de montage rack

FOIRE AUX QUESTIONS - TPE-S80 TRENDNET

Comment brancher le switch TPE-S80 ?

Branchez le cordon d'alimentation à l'arrière du switch et à une prise secteur. Connectez un câble RJ-45 entre votre ordinateur et l'un des ports Ethernet du switch. Le voyant Power doit s'allumer en jaune.

Quels appareils peuvent être alimentés via PoE ?

Le switch supporte la norme IEEE 802.3af. Il peut alimenter des périphériques compatibles PoE tels que des caméras IP, points d'accès et téléphones VoIP, avec une puissance maximale de 15,4 W par port.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Essayez un autre câble d'alimentation si possible. Si le problème persiste, contactez le support TRENDNET.

Comment installer le switch dans un rack ?

Fixez les supports de montage fournis de chaque côté du switch à l'aide des vis incluses. Insérez le switch dans le rack EIA standard de 19 pouces et vissez les supports aux trous du rack.

Le switch est-il compatible avec des câbles Cat5e ou Cat6 ?

Oui, le switch fonctionne avec des câbles Ethernet Cat5e ou Cat6 pour des vitesses 10/100 Mbps.

Comment interpréter les voyants sur le panneau avant ?

Le voyant Power jaune fixe indique que l'appareil est sous tension. Le voyant PoE jaune fixe indique qu'un périphérique PoE est connecté. Le voyant Link/ACT vert fixe indique une liaison à 100 Mbps, clignotant en cas d'activité réseau.

Puis-je utiliser le switch avec un périphérique non-PoE ?

Oui, les ports Ethernet fonctionnent normalement pour les périphériques non-PoE. La fonction PoE est activée uniquement si le périphérique connecté en fait la demande.

Quelle est la puissance PoE totale disponible ?

La puissance totale du budget PoE est d'environ 30 W pour l'ensemble des ports, à répartir entre les périphériques connectés.

Comment nettoyer le switch ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de liquides ou de produits abrasifs.

Que faire en cas de surchauffe du switch ?

Assurez-vous que les fentes de ventilation ne sont pas obstruées et que le switch est placé dans un endroit bien aéré. Évitez de superposer d'autres appareils. Si le problème persiste, réduisez la charge PoE ou contactez le support technique.

MODE D'EMPLOI TPE-S80 TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Voyants 2 3. Installation du matériel 3

Contenu de l'emballage

TPE-S160 - Guide d'installation rapide en plusieurs langues Cordon d'alimentation Kit de montage - Pieds en caoutchouc

Vérification de l'équipement

• Un ordinateur avec un adaptateur réseau correctement installé Cable réseau RJ-45
• La surface sous le commutateur doit pouvoir résister à un poids minimum de 3.8kg
• La prise secteur doit être située à un maximum de 1,82 mètres de l'appareil.
• Vérifiez la présence d'une source de ventilation adéquate autour du commutateur pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le commutateur.
• Périphérique alimenté par IEEE 802.3af

Équipement optionnel

• TPE-112GS (non fourni)
• Un rack EIA standard 19 pouces (non fourni)

Remarque:

Le TPE-S160 ne supporte que les périphériques alimentés qui respectent la norme IEEE 802.3af

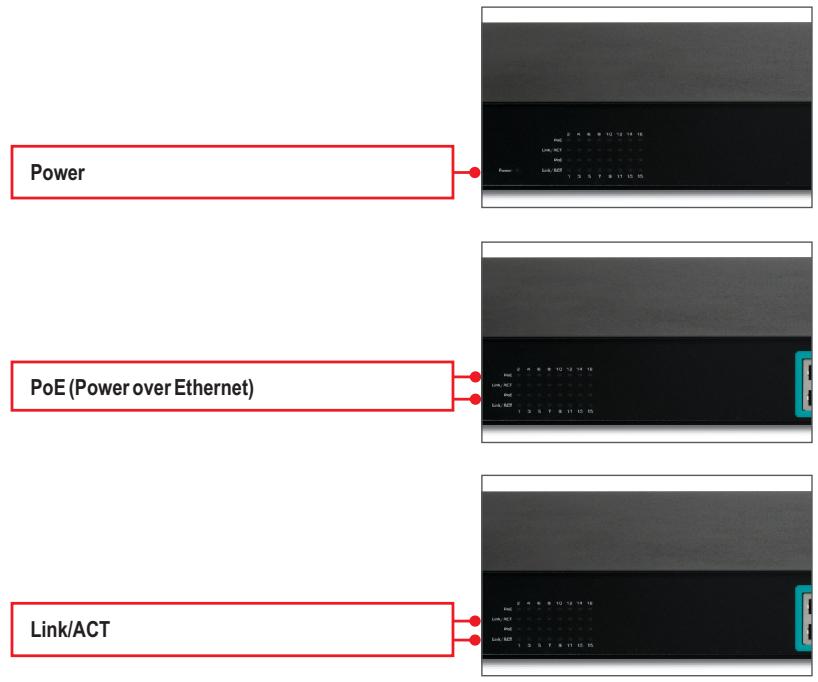

Voyant indiquant le statut de l'appareil	Couleur	Séquence	Définition
Power	Jaune	Fixe	Périphrérique alimenté allumé
	N/A	Arrêt	Périphrérique alimenté éteint
PoE (Power over Ethernet)	Jaune	Fixe	PoE device is connected
	N/A	Arrêt	Un périphrérique PoE est connecté
Link/ACT	Vert	Fixe	100/200Mbps (Half/Full) ou 10/20 Mbps (Half/Full Duplex) branché (par port)
		Clignotant	Emission/reception de données (par port)
	N/A	Arrêt	Aucune connexion au port

3. Installation du matériel

1. Branchez le cordon électrique à l'arrière du TPE-S160 et à une prise de courant.
2. Déplacer l'interrupteur d'alimentation en position marche.

1. Branchez un câble réseau RJ-45 entre l'ordinateur et un port Ethernet disponible sur le TPE-S160.

Utilisation du TPE-S160 et du TPE-112GS avec un périphérique non-poe

Remarque: Notez la puissance de sortie de votre périphérique non PoE.

Le TPE-112GS ne supporte que les périphériques non PoE avec une puissance de sortie de 5V, 7,5V, 9V ou de 12V.

1. Sélectionnez le voltage ajustat (5V, 7,5V, 9V ou 12V).

1. Branchez un câble Ethernet entre le port PoE (1 à 4) du switch TPE-S160 et le port POE IN du TPE-112GS.

1. Branchez un cable Ethernet entre le périphérique non PoE et le port DATA OUT du TPE-112GS.
2. Branchez le câble Jumper entre un périphérique non PoE (p. ex. le TEW-637AP) et le TPE-112GS.
3. Vérifiez que les voyants suivants du panneau sont allumés : Power, PoE Status et Link/ACT.

Montage du rack

Le Switch peut être installé dans un rack EIA standard de 19 pouces qui peut être placé dans une armoire de répartition avec d'autres équipements.

1. Attachez les supports de montage des deux côtés du switch et fixez-les avec les vis fournies.
2. Installez soigneusement le switch dans le rack. Alignez le support sur les trous des vis du rack et utilisez les vis fournies avec le matériel pour installer le switch.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

16-Port 10/100Mbps PoE Switch

Modèle:

TPE-S160

Nom Commercial:

TRENDnet

EN 55022 : 2006 + A1 : 2007 Class A

EN 61000-3-2:2005 + A1:2008 + A2:2009

EN 61000-3-3 : 2008

EN 55024:1998 + A1:2001 + A2:2003

Déclaration:

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

March 22, 2011

Date

Ce produit TRENDnet comprend un logiciel libre et édité par des programmeurs tiers. Ces codes sont soumis à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veuillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles également sur le site Internet de TRENDnet (http://trendnet. com/downloads/list_gpl. asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Vous pouvez également demander les codes source en contactant TRENDnet.

20675 Manhattan Place, Torrance, CA 90501, USA. Tel: [phone] Fax: [phone]
