Type de produit	Switch réseau PoE 4 ports
Marque	TRENDNET
Modèle	TPE-S44
Norme PoE	IEEE 802.3af
Ports Ethernet	4 ports 10/100 Mbps avec PoE
Alimentation	Adaptateur secteur externe (inclus)
Tension d'entrée	100-240 VAC, 50-60 Hz
Consommation électrique	Environ 60 W (max)
Budgets PoE total	Environ 30 W (estimation)
Dimensions (L x P x H)	Environ 180 x 120 x 30 mm
Poids	Environ 0,5 kg
Voyants LED	Power, PoE, Link/ACT par port
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Montage	Sur bureau ou mural (kit inclus)
Contenu de l'emballage	Switch, adaptateur secteur, guide d'installation rapide, kit de montage
Entretien et nettoyage	Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants.
Sécurité	Installez dans un endroit bien ventilé. Ne placez pas d'objets lourds sur l'appareil. Évitez l'exposition à l'humidité et à la chaleur excessive.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contactez le support technique pour toute réparation.
Informations générales	Switch réseau PoE compact pour petites installations. Conforme aux normes CE.

FOIRE AUX QUESTIONS - TPE-S44 TRENDNET

Comment installer le switch TPE-S44 ?

Branchez l'adaptateur secteur sur le switch et sur une prise de courant. Connectez un câble Ethernet entre votre routeur et un port du switch. Branchez vos périphériques PoE sur les autres ports. Les voyants s'allument pour indiquer l'alimentation et la liaison.

Quels types de périphériques PoE sont supportés ?

Le switch supporte les périphériques conformes à la norme IEEE 802.3af, comme les caméras IP, points d'accès Wi-Fi, téléphones VoIP, etc.

Comment savoir si un périphérique PoE est correctement alimenté ?

Le voyant PoE sur le port correspondant doit être allumé (jaune fixe) si le périphérique est connecté et alimenté.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Si le problème persiste, essayez un autre adaptateur compatible.

Puis-je utiliser le switch avec des périphériques non PoE ?

Oui, les ports Ethernet fonctionnent également avec des périphériques non PoE. Le switch détecte automatiquement le type de périphérique et n'envoie l'alimentation que si nécessaire.

Quelle est la distance maximale pour un câble Ethernet ?

La distance maximale standard est de 100 mètres avec un câble RJ-45 de qualité.

Comment monter le switch au mur ?

Utilisez le kit de montage fourni. Fixez les supports de montage sur le switch, puis vissez-les au mur à l'aide de chevilles adaptées.

Le switch peut-il être utilisé dans un rack ?

Non, le TPE-S44 n'est pas conçu pour le montage en rack. Il est destiné à une utilisation sur bureau ou mural.

Comment réinitialiser le switch aux paramètres d'usine ?

Ce switch ne dispose pas de bouton de réinitialisation. Il n'a pas de paramètres configurables, il fonctionne automatiquement.

Où puis-je télécharger le manuel utilisateur complet ?

Le manuel est disponible gratuitement sur notre site notice-facile.com en format PDF. Vous pouvez également demander une version traduite par email.

MODE D'EMPLOI TPE-S44 TRENDNET

Guide d'installation rapide

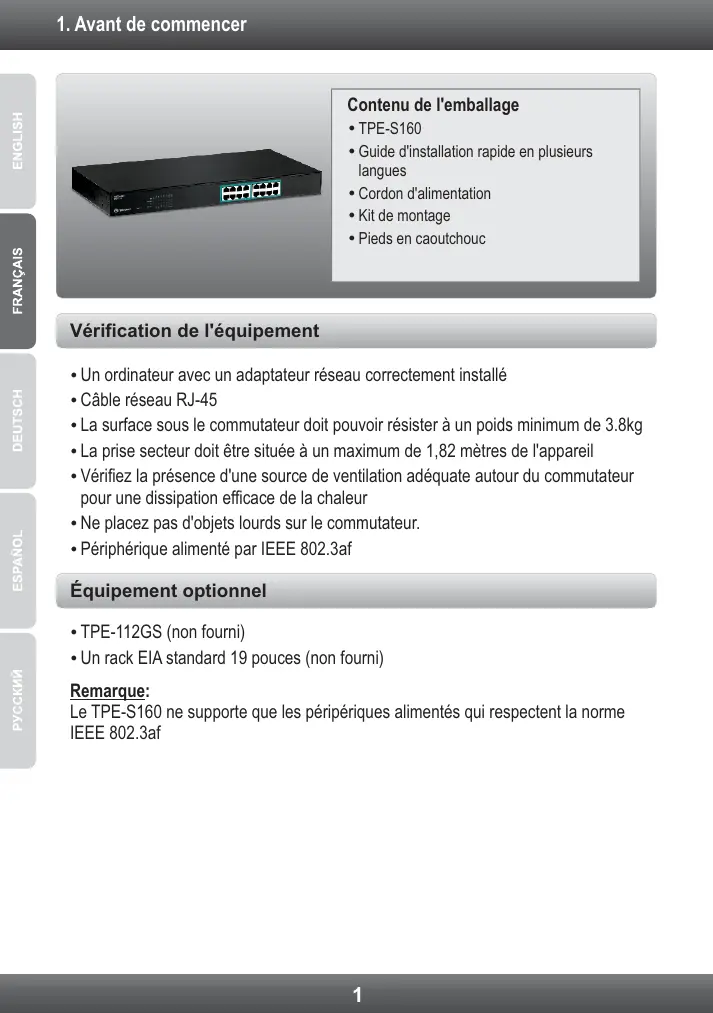

1. Avant de commencer 1 2. Voyants 2 3. Installation du matériel 3

Contenu de l'emballage

• TPE-S160
• Guide d'installation rapide en plusieurs langues, cordon d'alimentation, kit de montage.
• Pieds en caoutchouc

Vérification de l'équipement

• Un ordinateur avec un adaptateur réseau correctement installé et un câble réseau RJ-45.
• La surface sous le commutateur doit pouvoir résister à un poids minimum de 3,8 kg.
• La prise secteur doit être située à un maximum de 1,82 mètre de l'appareil.
• Vérifiez la présence d'une source de ventilation adéquate autour du commutateur pour une dissipation efficace de la chaleur.
• Ne placez pas d'objets lourds sur le commutateur.
• Périphérique alimenté par IEEE 802.3af

Équipement optionnel

• TPE-112GS (non fourni)
• Un rack EIA standard 19 pouces (non fourni)

Remarque :

Le TPE-S160 ne supporte que les périphériques alimentés qui respectent la norme IEEE 802.3af.

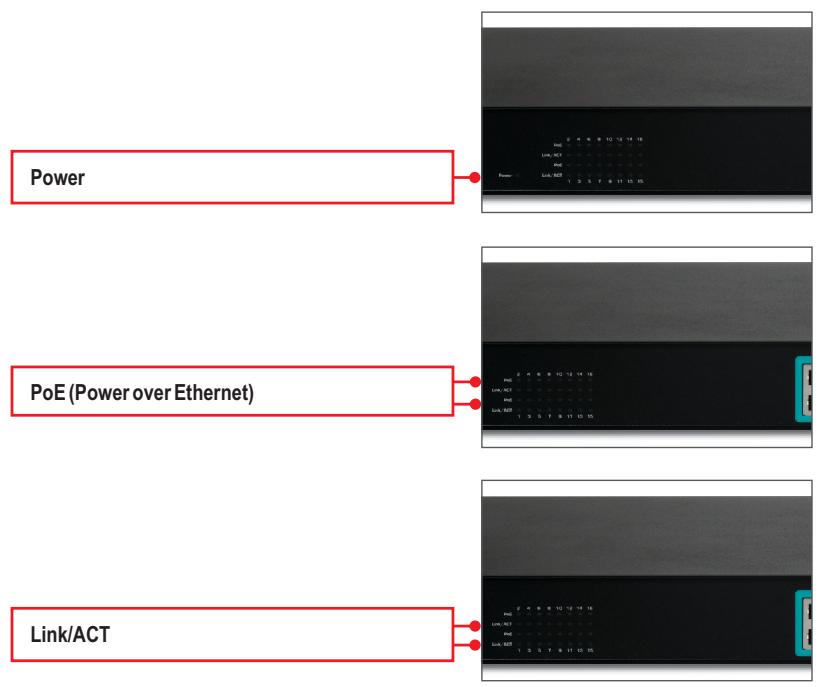

Voyant indiquant le statut de l'appareil	Couleur	Séquence	Définition
Power	Jaune	Fixe	Périphrérique alimenté allumé
	N/A	Arrêt	Périphrérique alimenté éteint
PoE (Power over Ethernet)	Jaune	Fixe	PoE device is connected
	N/A	Arrêt	Un périphrérique PoE est connecté
Link/ACT	Vert	Fixe	100/200Mbps (Half/Full) ou 10/20 Mbps (Half/Full Duplex) branché (par port)
		Clignotant	Emission/reception de données (par port)
	N/A	Arrêt	Aucune connexion au port

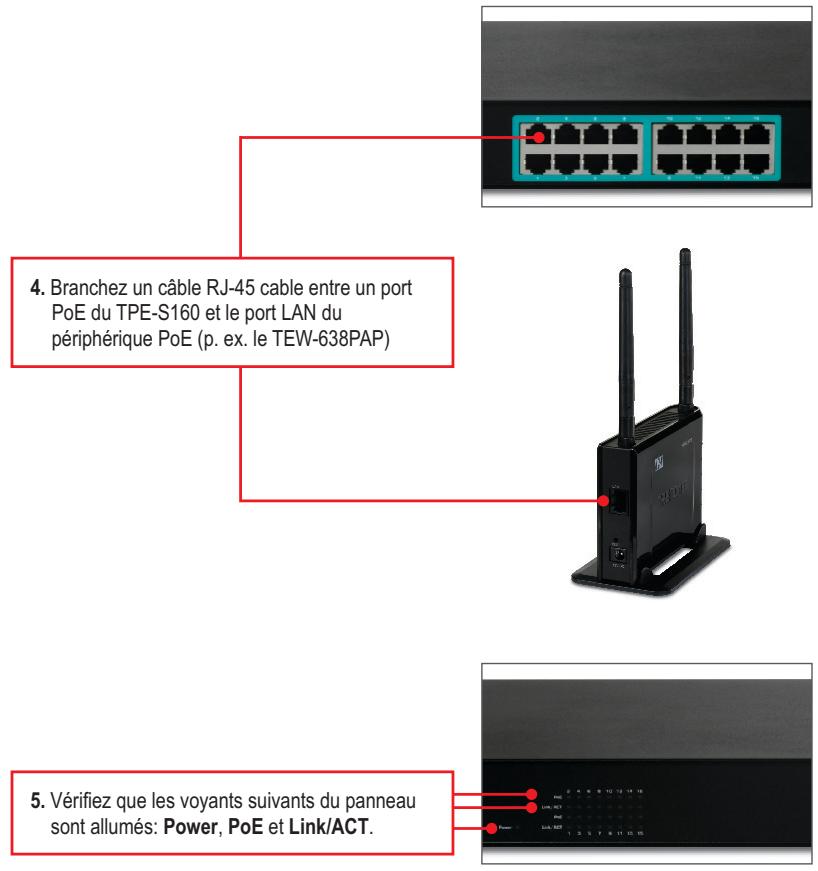

3. Installation du matériel

1. Branchez le cordon électrique à l'arrière du TPE-S160 et à une prise de courant.
2. Déplacez l'interrupteur d'alimentation en position marche.

1. Branchez un câble réseau RJ-45 entre l'ordinateur et un port Ethernet disponible sur le TPE-S160.

Utilisation du TPE-S160 et du TPE-112GS avec un périphérique non-POE

Remarque : Notez la puissance de sortie de votre périphérique non PoE.

Le TPE-112GS ne supporte que les périphériques non PoE avec une puissance de sortie de 5V, 7,5V, 9V ou 12V.

1. Sélectionnez le voltage ajustable (5V, 7,5V, 9V ou 12V).

1. Branchez un câble Ethernet entre un port PoE (1 à 4) du switch TPE-S160 et le port POE IN du TPE-112GS.

1. Branchez un câble Ethernet entre le périphérique non PoE et le port DATA OUT du TPE-112GS.
2. Branchez le câble Jumper entre un périphérique non PoE (p. ex. le TEW-637AP) et le TPE-112GS.
3. Vérifiez que les voyants suivants du panneau sont allumés : Power, PoE Status et Link/ACT.

Montage du rack

Le switch peut être installé dans un rack EIA standard de 19 pouces, qui peut être placé dans une armoire de répartition avec d'autres équipements.

1. Attachez les supports de montage des deux côtés du switch et fixez-les avec les vis fournies.
2. Installez soigneusement le switch dans le rack. Alignez le support sur les trous des vis du rack et utilisez les vis fournies avec le matériel pour installer le switch.

Coordonnées du fournisseur :

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit :

Nom du produit :

Commutateur PoE 16 ports 10/100 Mbps

Modèle:

TPE-S160

Nom commercial :

TRENDnet

Le produit est conforme aux exigences de la directive 2004/108/CE du Parlement européen et du Conseil sur la compatibilité électromagnétique (CEM).

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

March 22, 2011

Date

Ce produit TRENDnet comprend un logiciel libre et rédigé par des programmeurs tiers. Ces codes sont soumis à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont soujets aux droits d'auteur des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les licences GNU GPL et LGPL sont repris sur le CD-ROM du produit.

Veuillez également vous rendre sur (http://www.gnu.org/licenses/gpl.txt) ou sur (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles sur le site Internet de TRENDnet (http://trendnet.com/downloads/list_gpl.asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Vous pouvez également demander les codes source en contactant TRENDnet.
