Type de produit	Switch réseau Gigabit non administrable
Marque	TRENDnet
Modèle	TEG-S16G
Nombre de ports	16 ports RJ-45 10/100/1000 Mbps Auto-MDIX
Débits supportés	10/20 Mbps (half/full-duplex), 100/200 Mbps, 2000 Mbps (full-duplex)
Normes réseau	IEEE 802.3 10Base-T, 802.3u 100Base-TX, 802.3ab 1000Base-T, 802.3x Flow Control
Capacité de commutation	32 Gbps
Table de filtrage	8K entrées
Mémoire tampon	2 Mbits
Support Jumbo Frame	Jusqu'à 9216 octets
Alimentation	Interne universelle 100~240VAC, 50/60Hz, consommation max 7.2W
Dimensions (L x P x H)	440 x 140 x 45 mm
Poids	1.6 kg
Température de fonctionnement	0°C à 40°C
Température de stockage	-10°C à 70°C
Humidité	90% maximum (sans condensation)
Voyants LED	Alimentation, 10M/LINK/ACT, 100M/1000M
Certifications	CE, FCC
Contenu de l'emballage	Switch, guide d'installation rapide, cordon d'alimentation (1.8 m), kit de montage
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Assurer une ventilation adéquate ; ne pas placer d'objets lourds sur le switch ; ne pas exposer à l'humidité ou aux liquides
Pièces détachées et réparabilité	Switch non réparable par l'utilisateur ; aucune pièce détachée disponible ; contacter le service après-vente TRENDnet
Informations générales	Switch Gigabit GREENnet à 16 ports, conçu pour les réseaux domestiques et professionnels, fonctionnant sans configuration

FOIRE AUX QUESTIONS - TEG-S16G TRENDNET

Comment installer le switch TRENDnet TEG-S16G ?

Branchez le cordon d'alimentation sur le switch et sur une prise secteur. Connectez vos appareils (ordinateurs, imprimantes, etc.) aux ports RJ-45 à l'aide de câbles Ethernet de catégorie 5e ou 6. Le switch fonctionne immédiatement sans configuration.

Quels types de câbles puis-je utiliser ?

Il est recommandé d'utiliser des câbles Ethernet de catégorie 5, 5e ou 6, avec une longueur maximale de 100 mètres par segment.

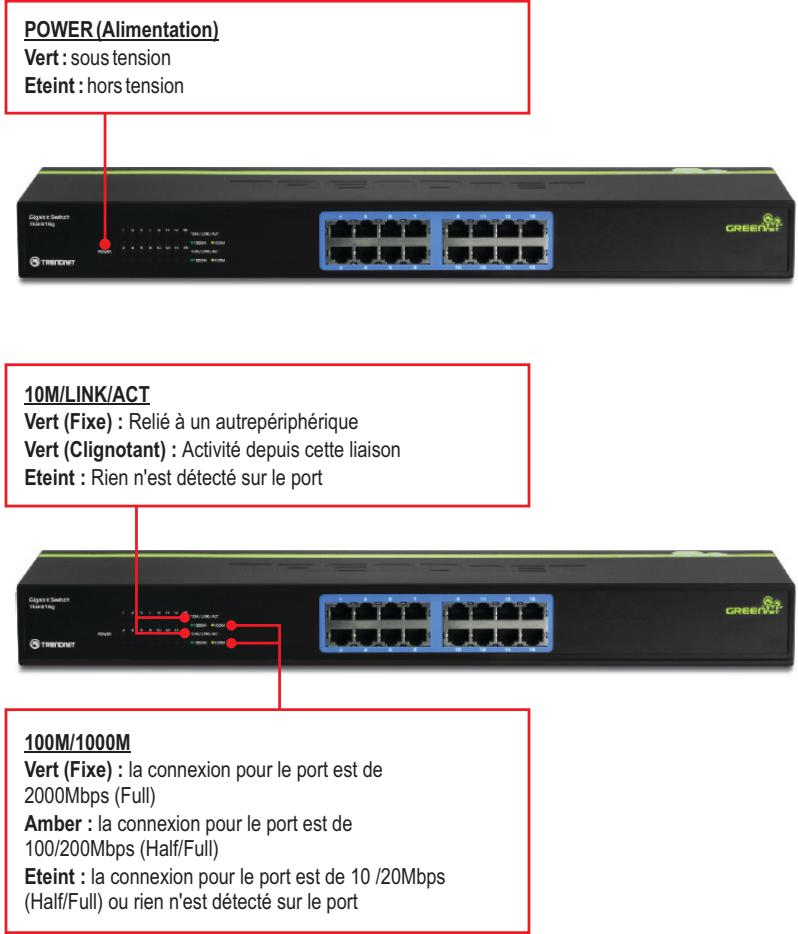

Que signifient les voyants LED sur le switch ?

Le voyant Power indique la mise sous tension. Les voyants pour chaque port : 10M/LINK/ACT (allumé fixe pour lien 10 Mbps, clignotant pour activité) et 100M/1000M (allumé fixe pour lien 100 ou 1000 Mbps).

Le switch TEG-S16G supporte-t-il les jumbo frames ?

Oui, il supporte les jumbo frames jusqu'à 9216 octets, ce qui peut améliorer les performances pour les transferts de fichiers volumineux.

Puis-je monter le switch dans un rack ?

Oui, le switch est livré avec un kit de montage. Les dimensions sont de 440 x 140 x 45 mm, compatibles avec un rack standard 19 pouces.

Quelle est la consommation électrique du switch ?

La consommation maximale est de 7,2 watts. Le switch dispose d'une alimentation interne universelle 100-240V.

Comment nettoyer le switch ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez jamais de produits nettoyants liquides ou abrasifs.

Que faire si un port ne fonctionne pas ?

Vérifiez le câble et la connexion. Assurez-vous que le périphérique connecté est allumé. Essayez un autre port. Si le problème persiste, vérifiez les voyants LED. Le switch ne nécessite pas de configuration.

Le switch est-il ventilé ? Faut-il laisser de l'espace ?

Oui, le switch dissipe la chaleur passivement. Il est important de ne pas obstruer les ouvertures de ventilation et de conserver un espace d'au moins 10 cm autour de l'appareil.

Où trouver la notice d'utilisation complète ?

La notice d'utilisation complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également la demander par email dans votre langue.

MODE D'EMPLOI TEG-S16G TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 2 3. LEDs 3

Contenu de l'emballage

• TEG-S16g/TEG-S24g
• Guide d'installation rapide Cordon d'alimentation (1.8m / 6ft.) Kit de montage

Configuration du système

• Un ordinateur avec un adaptateur réseau correctement installé Cable Cat.5e ou Cat.6 pour réseaux
• La surface doit supporter au moins 2.3kg (5 lbs.) pour le Switch
• La prise secteur doit être située à un maximum de 1,8 mètres (6 feet) du switch
• Vérifiez la présence d'une source de ventilation adéquate autour du Switch pour une dissipation efficace de la chaleur
• Ne placez pas d'objets lourds sur le Switch

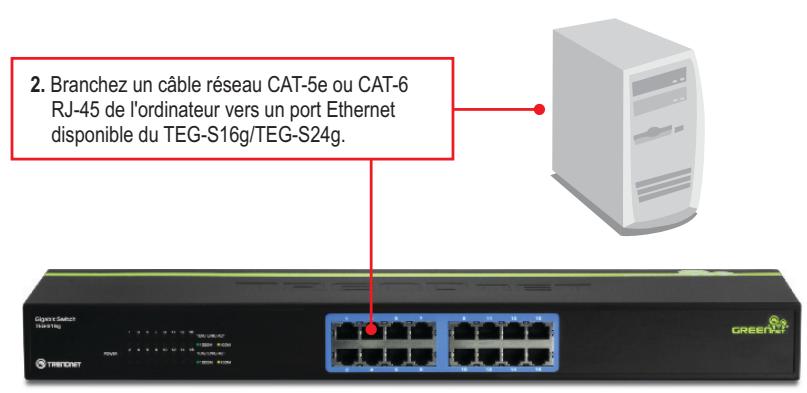

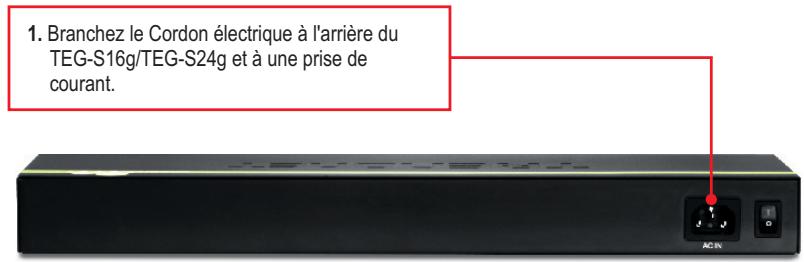

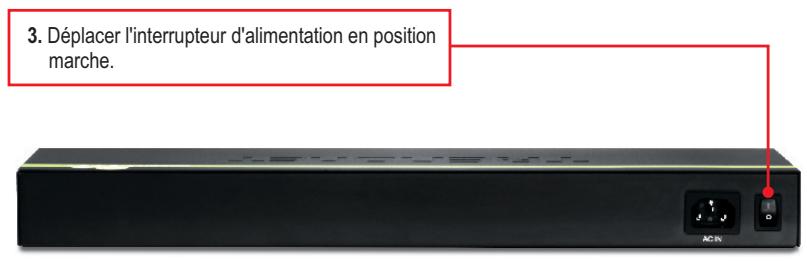

2. Installation du matériel

Hardware
	TEG-S16g	TEG-S24g
Standards	IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T; IEEE 802.3x Flow Control
Network Media	• Ethernet: Cat. 5 up to 100m • Fast Ethernet: Cat. 5 and 5e up to 100m • Gigabit Ethernet: Cat. 5, 5e, 6, up to 100m
Data Rates	• Ethernet: 10Mbps/20Mbps (half/full-duplex) • Fast Ethernet: 100Mbps/200Mbps (half/full-duplex) • Gigabit Ethernet: 2000Mbps (full-duplex)
Protocol / Topology	CSMA/CD, Star
Power Consumption (max)	7.2 watts	13 watts
Switch Fabric	32Gbps	48Gbps
Interface	16 x 10/100/1000Mbps Auto-MDIX RJ-45 ports	24 x 10/100/1000Mbps Auto-MDIX RJ-45 ports
Data RAM Buffer	2Mbits	3.5Mbits
Filtering Table	8K entries	8K entries
Diagnostic LED	Power, 10M/LINK/ACT, 100M/1000M
Jumbo Frame Support	Up to 9216Bytes
Power	100~240VAC, 50/60Hz Internal universal switching power
Dimension	440x140x45 mm (17x5.5x1.8 in.)	440x210x45 mm (17x8.3x1.8 in.)
Weight	1.6 kg (3.5 lbs.)	2.3 kg (5 lbs.)
Temperature	• Operating: 0° ~ 40°C (32° ~ 104°F) • Storage: -10° ~ 70°C (14° ~ 158°F)
Humidity	Max. 90% (non-condensing)
Certification	CE, FCC

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

16-Port Gigabit GREENnet Switch

24-Port Gigabit GREENnet Switch

Modèle:

TEG-S16g

TEG-S24g

Nom Commercial:

TRENDnet

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

Déclaration:

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

Date
