GS724T - Switch réseau NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau géré (Smart Managed)
Marque	NETGEAR
Modèle	GS724T
Catégorie	Switch réseau
Nombre de ports	24 ports Gigabit Ethernet (10/100/1000)
Ports supplémentaires	2 ports SFP (mini-GBIC) pour fibre optique
Alimentation	Interne, 100-240 V AC, 50/60 Hz, consommation typique 18 W
Dimensions (L x P x H)	440 x 206 x 43 mm (format 19 pouces, 1U)
Poids	Environ 2,5 kg
Gestion	Interface web, SNMP v1/v2c, CLI via console (RJ45)
Fonctions principales	VLAN (802.1Q), QoS, agrégation de liens (LACP), IGMP snooping, STP/RSTP, Port mirroring
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1q, 802.1p, 802.1d
Table d'adresses MAC	16 000 entrées
Débit de la matrice	48 Gbit/s (sans blocage)
Ventilation	Ventilateur interne, faible bruit
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Certifications	CE, FCC, cUL, IC
Contenu de l'emballage	Switch, cordon d'alimentation, kit de montage en rack, guide d'installation rapide, CD (notice)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. Maintenir les orifices de ventilation dégagés.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l'eau ou à l'humidité. Utiliser uniquement dans un environnement intérieur sec.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support NETGEAR pour toute réparation.
Garantie	Garantie limitée NETGEAR (consulter le site officiel pour les détails)

FOIRE AUX QUESTIONS - GS724T NETGEAR

Quelle est l'adresse IP par défaut pour accéder à l'interface web du GS724T ?

L'adresse IP par défaut est 192.168.0.239. Vous pouvez la réinitialiser en maintenant le bouton 'Factory Defaults' enfoncé pendant 10 secondes.

Comment remettre le switch à ses paramètres d'usine ?

Pour une réinitialisation matérielle, débranchez le câble d'alimentation, puis en le rebranchant, maintenez enfoncé le bouton 'Factory Defaults' (situé à l'avant) pendant environ 10 secondes jusqu'à ce que le voyant 'Power' clignote. Relâchez ensuite.

Comment configurer un VLAN sur le GS724T ?

Connectez-vous à l'interface web, allez dans Switching > VLAN > 802.1Q VLAN Configuration. Créez un nouveau VLAN en précisant son ID et un nom. Ensuite, dans VLAN Membership, affectez les ports souhaités.

Le voyant 'Link/Act' est orange, que signifie-t-il ?

Un voyant orange indique une connexion à 100 Mbps. S'il est vert, la connexion est à 1 Gbps. S'il est éteint, aucune liaison n'est établie.

Puis-je connecter le GS724T à un modem fibre directement ?

Oui, le GS724T peut être connecté à un modem fibre via un câble Ethernet. Utilisez un port Gigabit pour de meilleures performances. Assurez-vous que le modem délivre une adresse IP si vous utilisez le switch en mode non géré.

Comment mettre à jour le firmware du switch ?

Téléchargez le dernier firmware depuis le site NETGEAR Support. Connectez-vous à l'interface web, allez dans Maintenance > Download > Firmware Update, sélectionnez le fichier et cliquez sur 'Apply'. Le switch redémarrera automatiquement.

Le switch ne répond plus, que faire ?

Vérifiez d'abord l'alimentation et les câbles. Essayez de pinger l'adresse IP du switch. Si cela échoue, effectuez une réinitialisation matérielle (bouton Factory Defaults). En dernier recours, contactez le support NETGEAR.

Est-il possible d'utiliser le GS724T comme switch non géré (plug-and-play) ?

Oui, le switch fonctionne immédiatement en mode plug-and-play sans configuration. Cependant, pour utiliser les fonctionnalités avancées (VLAN, QoS), une configuration via l'interface web est nécessaire.

Comment activer le mode 'Port Mirroring' pour analyser le trafic ?

Dans l'interface web, allez dans Switching > Port Mirroring. Sélectionnez un port source (à surveiller) et un port destination (où l'analyseur est connecté). Cochez 'Enable' et appliquez.

Quelle est la procédure pour connecter le GS724T à un autre switch via SFP ?

Insérez un module SFP compatible dans l'un des ports SFP du GS724T. Utilisez un câble fibre ou cuivre selon le module. Configurez éventuellement l'agrégation de liens (LACP) si vous voulez plus de bande passante. Les ports SFP sont activés par défaut.

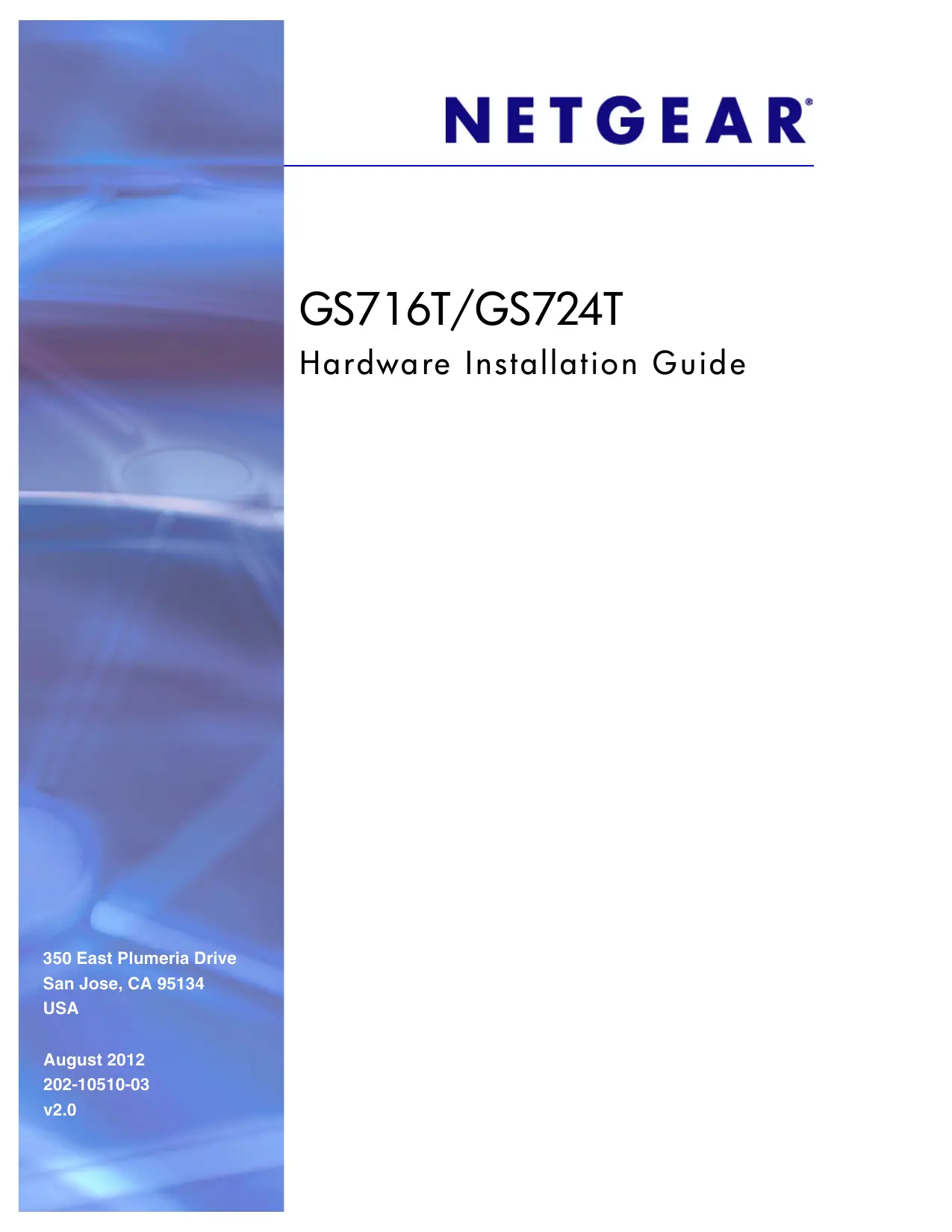

MODE D'EMPLOI GS724T NETGEAR

Cet appareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada
