Type de produit	Carte PCI adaptateur USB
Marque	BELKIN
Modèle	F5U006FUNV
Nombre de ports USB	4
Bande passante par port	12 Mbps (USB 1.1)
Interface hôte	PCI
Compatibilité système	Windows 98/2000, Mac OS 8.6 ou supérieur
Plug and Play	Oui
Dimensions (approx.)	12 cm x 6 cm x 0.5 cm
Poids (approx.)	50 g
Alimentation	Via le slot PCI (5V, 12V)
Consommation électrique	Moins de 5 W
Contenu de l'emballage	Carte PCI, guide d'utilisation
Garantie	À vie (limitée, défauts de matériel et de fabrication)
Certifications	FCC, CE
Installation	Nécessite une fente PCI libre et installation de pilotes
Entretien	Aucun entretien spécifique
Réparabilité	Non réparable par l'utilisateur, contacter le support Belkin
Environnement d'utilisation	Intérieur, usage informatique standard
Température de fonctionnement	0°C à 40°C
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - #F5U006FUNV BELKIN

Quels systèmes d'exploitation sont pris en charge ?

Le Belkin F5U006FUNV est compatible avec Windows 98, Windows 2000 et Mac OS 8.6 ou supérieur. Pour Mac, des extensions de support de carte d'adaptateur USB Apple sont nécessaires.

Comment installer la carte PCI USB ?

Éteignez l'ordinateur, débranchez le cordon d'alimentation, ouvrez le boîtier, insérez la carte dans une fente PCI libre, fixez-la avec la vis, refermez le boîtier et branchez l'alimentation. Ensuite, installez les pilotes selon votre système d'exploitation.

Pourquoi mes périphériques USB ne sont-ils pas reconnus ?

Vérifiez que les pilotes sont correctement installés dans le Gestionnaire de périphériques. Assurez-vous que la carte est bien enfoncée dans le slot PCI. Essayez de redémarrer l'ordinateur.

Puis-je utiliser cette carte avec Windows 10 ?

Le produit est conçu pour Windows 98/2000 et Mac OS 8.6+. Il n'est pas officiellement supporté sous Windows 10, mais des pilotes génériques USB peuvent fonctionner.

Quelle est la vitesse maximale de chaque port USB ?

Chaque port offre une bande passante de 12 Mbps, conforme à la norme USB 1.1.

La carte est-elle Plug and Play ?

Oui, la carte est de type Plug-and-Play. Windows détecte automatiquement le nouveau matériel et installe les pilotes appropriés.

Comment vérifier que la carte est bien installée ?

Ouvrez le Gestionnaire de périphériques Windows. Vous devriez voir quatre entrées 'Standard OpenHCD USB Host Controller' et quatre 'USB Root Hub'.

Que faire si j'ai un problème de compatibilité avec Mac ?

Téléchargez les extensions de support de carte d'adaptateur USB Apple depuis le site d'assistance Apple. Assurez-vous d'utiliser la version correspondant à votre OS.

Puis-je brancher des périphériques USB 2.0 ou 3.0 sur cette carte ?

Oui, mais ils fonctionneront à la vitesse USB 1.1 (12 Mbps) car la carte ne supporte que cette norme.

La garantie couvre-t-elle les dommages accidentels ?

Non, la garantie limitée à vie couvre uniquement les défauts de matériel et de fabrication. Les dommages accidentels, abus ou modifications non autorisées annulent la garantie.

MODE D'EMPLOI #F5U006FUNV BELKIN

Caracteristiques

• Quatre adaptateurs hôtes USB intégrés dans une carte PCI unique, chacun offrant une bande passante USB complète de 12 Mbps
• Permet le fonctionnement en simultané de périphériques à bande passante supérieure comme les haut-parleurs USB et les dispositifs de capture d'images vidéo
• Détecte automatiquement la connexion de nouveaux périphériques et la vitesse de chaque périphérique
• Totalement conforme avec les spécifications USB
• De type Plug-and-Play

Contenu de l'emballage

(1) Carte PCI 4 ports USB de Belkin (1) Guide d'utilisation

Ordinateur PC compatible fonctionnant sous Windows® 98, Windows 2000

-OU-

Ordinateur Macintosh fonctionnant sous Mac® OS 8.6 ou supérieur

1 fente PCI disponible

Installation de la carte PCI 4 ports USB de belkin

1. METTEZ L'ORDINATEUR HORS TENSION ET DÉBRANCHEZ LE CORDON D'ALIMENTATION.
2. Déserrez les vis de protection du couvercle de l'ordinateur et enlevez le couvercle.
3. Touchez toute partie métallique du boîtier pour vous mettre à la terre. Cela supprimera toute électricité statique pouvant abîmer votre ordinateur.
4. Trouvez une fente d'extension PCI vide.
5. Assurez-vous que la carte PCI 4 ports USB rentrera bien dans la fente sélectionnée.
6. Otez le couvercle du port à l'arrière du PC qui correspond à la fente PCI sélectionnée. S'il y a une vis, placez-la dans un endroit sûr car elle vous servira à fixer la carte PCI 4 ports USB.
7. Introduisez fermement la carte PCI USB dans la fente. Appliquez la pression nécessaire jusqu'à ce que le connecteur plat soit complètement positionné.
8. Veuillez serrer la vis de la carte PCI 4 ports USB, AApravant placée dans un endroit sûr.
9. Remplacez le couvercle de l'ordinateur.
10. Maintenant que la carte PCI 4 ports USB est installée, vous pouvez remplacer le cordon d'alimentation. Passez à la section suivante, « Installation des pilotes du logiciel »

Installation du pilote macintosh

Lors de l'installation de la carte PCI 4 ports USB dans un PowerPC Macintosh avec des fentes PCI et sans ports USB intégrés, vous devez également installer les extensions de support de carte d'adaptateur USB Apple. Ces extensions peuvent être téléchargées du site web : http://asu.info.apple.com

• Les utilisateurs du Mac® OS version 8.5.1 devront télécharger le support de carte pour adaptateur USB, version 1.2.
• Les utilisateurs du Mac® OS version 8.6 et supérieur devront télécharger le support de carte pour adaptateur USB, version 1.3.5, ou la version la plus récente disponible sur le site web d'assistance de Apple.

REMARQUE: Les extensions de support de carte de l'adaptateur USB NE DEVRONT PAS être installées sur les ordinateurs Macintosh® avec des ports USB intégrés. Ces ordinateurs prennent déjà en charge des ports USB intégrés et des cartes d'adaptateurs PCI USB.

Procédure d'installation pour windows® 98 et windows 98 seconde édition

1. Mettez en route l'alimentation et démarrez le système d'exploitation de Windows 98.
2. Windows reconnaît la carte PCI 4 ports USB en tant que « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard) et la boîte de dialogue « Add New Hardware Wizard » (Assistant d'ajout de nouveau matériel) s'ouvrira. Cliquez sur « Next » (Suivant).

1. Sélectionnez « Search for the best driver for your device » (Recherche le meilleur pilote pour votre périphérique) et cliquez sur « Next » (Suivant).

Installation des pilotes du logiciel (suite)

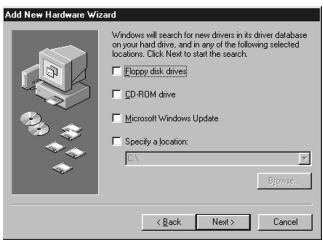

1. Désélectionnez toutes les cases et cliquez sur « Next » (Suivant).

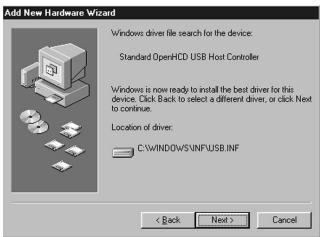

1. Windows® trouvera les pilotes pour « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard). Cliquez sur « Next » (Suivant).

Installation des pilotes du logiciel (suite)

1. Windows peut vous demander d'installer le CD Windows. Si c'est le cas, insérez le CD dans le lecteur CD-ROM et suivez les invites système.
2. Une fois que Windows installe les pilotes requis, l'installation du premier port est complète. Cliquez sur « Finish » (Terminer).

1. L'assistant d'ajout de nouveau matériel répètera la procédure d'installation pour les trois contrôleurs hôtes USB restants. Répétez les étapes 2 à 7 jusqu'à ce que tous les ports soient installés.
2. Après installation des quatre contrôleurs hôtes USB, Windows va détecter le « USB Root Hub » (Concentrateur USB racine) et automatiquement installer le support de pilote requis.
3. L'installation est maintenant terminée.

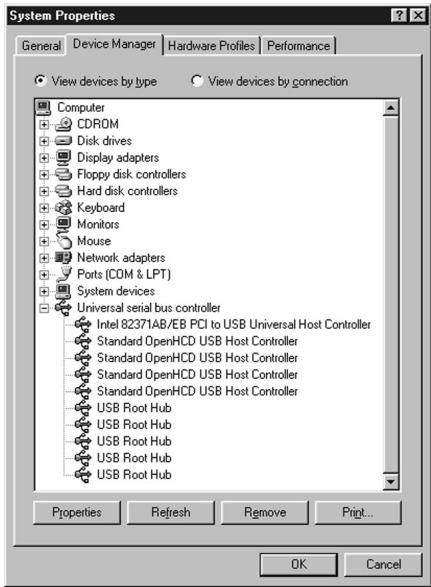

Vérification de la bonne installation

Contrôlez le « Windows Device Manager » (Gestionnaire de périphériques Windows) pour vous assurer que la carte PCI 4 ports USB a été correctement installée. Une fois l'installation complétée, quatre entrées « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard) seront ajoutées à la liste du gestionnaire de périphériques et quatre entrées « USB Root Hub » (Concentrateur USB racine).

Procédure d'installation pour windows® 2000

1. Mettez l'ordinateur hors tension et ôtez le couvercle.
2. Trouvez une fente PCI vide et bien insérez la carte PCI 4 ports USB dans la fente.
3. Replacez le couvercle et mettez l'ordinateur sous tension.
4. Après le chargement, Windows détectera le « PCI Universal Serial Bus » (Bus USB PCI). Le support pilote requis sera automatiquement installé. Aucune intervention d'utilisateur n'est nécessaire.
5. Après installation, contrôle le « Windows Device Manager » (Gestionnaire de périphériques Windows) pour confirmer que la carte PCI 4 ports USB a été correctement installée. Une fois l'installation complétée, quatre entrées « Standard OHCI USB Host Controller » (Contrôleur d'hôte USB OHCI standard) seront ajoutées à la liste du gestionnaire de périphériques et quatre entrées « USB Root Hub » (Concentrateur USB racine).

Declaration de conformite avec les REGLES FCC pour la compatibilite electromagnetique

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA 90220, déclarons sous notre seule responsabilité que le produit

F5U006fUNV

auquel se réfère le présent déclaration, est conforme à la partie XV des règles FCC. Le fonctionnement doit respecter les deux conditions suivantes: (1) ce

périphérique ne doit pas causer d'interférences nuisibles et (2) ce périphérique doit accepter toute interférence reçue, y compris les interférences pouvant entrainer un fonctionnement non désiré.

Déclaration de conformité CE

Nous, Belkin Components, déclarons sous notre seule responsabilité que le produit F5U006fUNV auquel se réfère la présente déclaration, est conforme à la norme sur les émissions génériques EN50081-1 et à la norme sur l'immunité générique EN50082-1 1992.

Garantie produit limitée à vie de belkin components

Belkin garantit ce produit à vie contre tout défaut de matériel et de fabrication. Si l'appareil s'avère défectueux, Belkin Components le réparera ou le remplacera gratuitement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au distributeur Belkin agréé auquel le produit a été acheté. Une preuve d'achat peut être exigée.

La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ECRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFERÉNTES À LA QUALITE LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.

Aucun revendeur, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la prolonger.

BELKIN N'EST PAS RESPONSABLES DES DOMMAGES SPECAUX, DIRECTES OU INDIRECTRES, DÉCOULANT D'une RuptURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À Ces PROGRAMMES OU À Ces DONNÉES.
