STUDIOPHILE AV 30 - Enceintes de monitoring M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes de monitoring actives 2 voies
Marque	M-Audio
Modèle	Studiophile AV 30
Woofer	4 pouces (10 cm), blindé magnétiquement, cône traité polypropylène
Tweeter	1 pouce (2,5 cm) en soie traitée, blindé magnétiquement
Réponse en fréquence	85 Hz - 20 kHz
Fréquence de crossover	2,7 kHz
Puissance dynamique	20 W RMS sous 4 ohms par canal
SPL maximum	101,5 dB à 1 mètre
Rapport signal/bruit	>90 dB (pondéré A)
Connecteurs d'entrée	Entrée ligne RCA (stéréo), entrée jack 6,35 mm TRS, entrée auxiliaire mini-jack stéréo en façade
Sortie casque	Prise jack stéréo 3,5 mm en façade (coupe les enceintes)
Contrôles	Volume/veille, commutateur Bass Boost (arrière)
Indicateur	Anneau LED bleu autour du bouton volume
Alimentation	100-120V~50/60Hz ou 220-240V~50/60Hz, câble secteur détachable
Caisson	MDF plaqué vinyle, port bass-reflex arrière
Dimensions (HxLxP)	222 x 185 x 184 mm
Poids total	Environ 6,34 kg
Accessoires fournis	Câbles RCA, mini-jack, câble haut-parleur, pads antidérapants, manuel
Fonctions spéciales	Blindage magnétique, Bass Boost commutable, entrée auxiliaire additionnelle
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec et doux. Éviter les solvants.
Précautions de sécurité	Ne pas exposer à l'humidité ou aux sources de chaleur. Utiliser la tension appropriée.
Garantie	Garantie limitée constructeur, enregistrement nécessaire sur www.m-audio.fr

FOIRE AUX QUESTIONS - STUDIOPHILE AV 30 M-AUDIO

Quelles sont les dimensions et le poids des M-Audio Studiophile AV 30 ?

Les enceintes mesurent 222 mm de haut, 185 mm de large et 184 mm de profondeur. Le poids total de la paire est d'environ 6,34 kg.

Comment brancher les enceintes Studiophile AV 30 à mon ordinateur ?

Utilisez le câble RCA fourni pour relier la sortie audio de votre ordinateur à l'entrée RCA à l'arrière de l'enceinte gauche. Vous pouvez aussi utiliser l'entrée auxiliaire mini-jack en façade avec le câble fourni.

À quoi sert le commutateur Bass Boost à l'arrière ?

Le commutateur Bass Boost offre deux positions : On augmente le niveau des basses fréquences pour un son plus puissant, Off donne une réponse naturelle et équilibrée. Adaptez selon vos préférences et la pièce.

Puis-je brancher un casque sur les Studiophile AV 30 ?

Oui, une prise casque stéréo 3,5 mm est disponible en façade. Lorsque vous branchez un casque, les enceintes sont automatiquement coupées.

Comment connecter les deux enceintes entre elles ?

Utilisez le câble transparent fourni. Branchez les fils rouge et noir aux bornes à ressort correspondantes à l'arrière de chaque enceinte : le fil rouge sur la borne rouge (+) et le noir sur la borne noire (-).

Quel est le meilleur placement pour les Studiophile AV 30 ?

Placez les enceintes et votre position d'écoute en formant un triangle équilatéral. Le haut des woofers doit être à la hauteur de vos oreilles. Évitez les coins pour limiter les résonances.

Que faire si je n'entends aucun son ?

Vérifiez que les enceintes sont sous tension (LED bleue allumée), que le volume n'est pas au minimum, et que les câbles sont correctement branchés. Testez avec une autre source audio.

Puis-je utiliser les Studiophile AV 30 avec une interface audio ou un préampli ?

Oui, les entrées RCA ou jack 6,35 mm TRS acceptent un signal ligne. Vous pouvez brancher une interface audio comme la M-Audio MobilePre via un adaptateur jack vers RCA.

Comment nettoyer les enceintes ?

Débranchez les enceintes avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques, solvants ou nettoyants abrasifs.

Où trouver le numéro de série pour l'enregistrement de la garantie ?

Le numéro de série se trouve généralement à l'arrière de l'enceinte active (gauche). Enregistrez votre produit sur www.m-audio.fr/register pour bénéficier de la garantie complète.

MODE D'EMPLOI STUDIOPHILE AV 30 M-AUDIO

Guide de l'utilisateur

Introduction. 13

Contenu de l'emballage 13

Fonctionnalités des Stadiophile AV 40. 14

Installation 15

Placement des Stadiophile AV 40. 17

Votre garantie Studiophile AV 40. 17

Annexe 18

Merci d'avoir choisi les enceintes audio multimédia de bureau Stadiophile AV 40. Les enceintes M-Audio sont utilisées par ingénieurs du son et producteurs du monde entier. Avec les enceintes Stadiophile AV 40, vous pouvez maintenant bénéficier du même niveau professionnel de qualité audio sur votre bureau.

Les Stadiophile AV 40 ont été conçues et testées par des ingénieurs du son chevronnés afin de répondre à vos besoins de monitoring audio de bureau. Des caissons personnalisés, une conception de haut-parleur optimisée et une technologie de crossover avancée fournissent le meilleur son qui puisse être obtenu avec des enceintes de ces dimensions. Complètes, incluant un blindage magnétique pour une utilisation de bureau, les Stadiophile AV 40 fournissent des expériences audio supérieures à partir de votre musique et de vos applications multimédia. L'enceinte Stadiophile AV 40 a un amplificateur intégré, qui accepte directement un signal niveau ligne provenant de sources variées.

Contenu de l'emballage

L'emballage de vos Stadiophile AV 40 contient :

Deux haut-parleurs Stadiophile AV 40 (Gauge et Droit)

Gauche : amplificateur intégré et alimentation; commande de volume, prise casque et entrée stéreo auxiliaire sur la façade; entrée stéreo RCA principale, entrée Jack 6,35mm TRS et sortie du signal vers le canal droit sur l'arrière

Droite : connexion audio du haut-parleur gauche sur l'arrière

Un câble audio mini-jack vers RCA stéréo pour utiliser avec diverses sources Cable d'alimentation standard (adapté) à 2 conducteurs Cable audio stéréo mini-jack vers mini-jack (noir) pour utiliser avec l'entrée "Aux" Cable audio transparent pour envoyer l'audio du canal droit sur le haut-parleur droit Pads acoustiques/antidérapants pour les enceintes et les supports Manuel de l'utilisateur

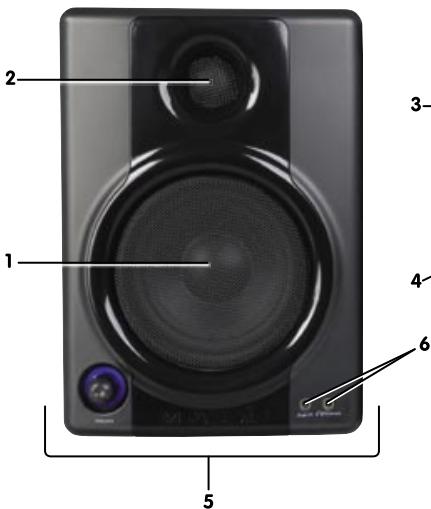

1. Le woofer

Le woofer a un diamètre de 4^ (10 cm) et est magnétiquement blindé pour protéger votre écran d'ordinateur de toute interférence. Il inclut une bobine mobile à haute température et un cône en papier traité polypropylène de 4^. Le woofer fournit une réponse équilibrée en basses et moyennes fréquences.

2. Le tweeter

Grâce à son dôme spécialement conçu de 1" (2,5cm) en soie traitée avec blindage magnétique, le tweeteter offre une réponse extrêmement naturelle. Il réduit la résonance en ajustant une technologie d'amortissement interne unique.

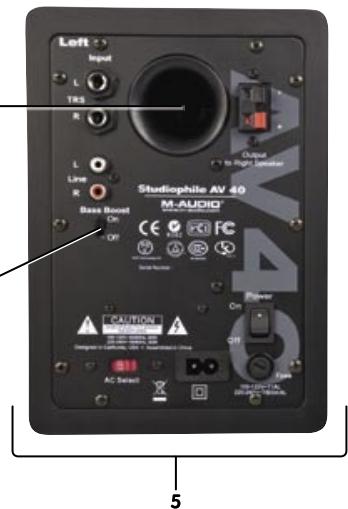

Le trou sur l'arrière correspond au port bass reflex. Il est conçu pour décharger les signaux très basses fréquences et améliorer la réponse des basses d'ensemble.

4. Commande de bass-boost

La commande de Bass-Boost sur l'arrière des Stadiophile AV 40 vous donne un gain basse fréquence supplémentaire et donne une grande polyvalence aux enceintes pour différents espaces et préférences d'écoute. 5. Le caisson

Combiné avec les autres composants, le caisson des Stadiophile AV 40 joue un rôle important. Il est constitué d'une fibre de moyenne densité (MDF) spéciale et d'un renforcement interieur exceptionnel, conçu pour absorber les vibrations et les impacts dans des conditions extrêmes. De plus, notre caisson d'enceinte innovant inclut un matériel acoustique soigneusement placé, de façon à ce que les Stadiophile AV 40 donnent l'impression d'être plus grands - offrant une réponse de basses plus naturelle et douce.

6. Entrée auxiliaire stereo et sortie casque

Pour une plus grande souplesse, nous avons inclus une entrée "Aux" stéreo qui vous permet de brancher une deuxième source audio (tel qu'un lecteur de musique portable) en plus de l'entrée RCA principale à l'arrière. La commande volume fonctionne simultanément sur les deux sources. De plus, une sortie casque stéreo est disponible près de la prise "Aux", qui coupe les enceintes et alimente un casque.

7. Diviseur de fréquences et amplificateurs de puissance

L'égalisation active, les diviseurs de fréquences et les amplificateurs de puissance des Stadiophile AV 40 ont été spécialement mis au point pour le woofer et le tweeter employés. Le diviseur distribue les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son équilibré.

Installation

Pour que les performances des Stadiophile AV 40 soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation.

Précautions à prendre

Connexions : Brancher les entrées RCA de vos Stadiophile AV 40 aux sorties correspondantes d'une carte son, d'un lecteur portable de musique ou d'un autre dispositif audio. Nous vous recommendons d'utiliser les cables fournis (ou des cables de qualité supérieur ou égale) pour tous vos branchements. Assurez-vous que les enceintes Stadiophile AV 40 sont éteintes avant de réaliser les branchements.

Si vous devez brancher les haut-parleurs Stadiophile AV 40 à un dispositif avec des entrées jack 6,35 mm, comme l'interface USB MobilePre de M-Audio, vous pouvez acheter un câble d'adaptation qui aura une connexion jack 6,35 mm d'un côté et une connexion RCA de l'autre.

Fonctionnement correct de l'alimentation : Les Stadiophile AV 40 intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant la mise sous tension, veuillez vous assurer que le bouton "on/off/volume" des Stadiophile AV 40 est bien complètement tourné dans le sens inverse des aiguilles d'une montre.

ATTENTION! - L'utilisation d'une tension inappropriée peut entraîner une situation de danger et/ou de dommage aux composants des haut-parleurs non couverts par leur garantie.

Pads acoustiques/ antidérapants

Afin de réduire les vibrations et de renforcer la stabilité, nous vous recommandons d'utiliser les pads acoustiques/antidérapants fournis sur le fond des enceintes et sur les supports (si vous utilisez ces supports).

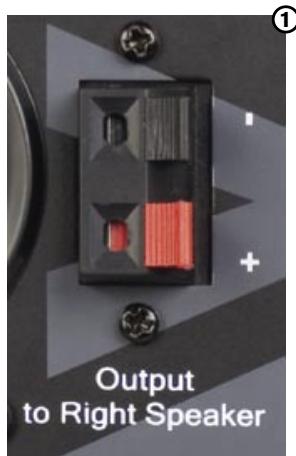

Connexions du câble de haut-parleur ①

Utilisez le câble transparent inclus dans l'emballage des Stadiophile AV 40 pour brancher les haut-parleurs entre eux via les prises clip à ressort noir et rouge à l'arrière de chaque enceinte.

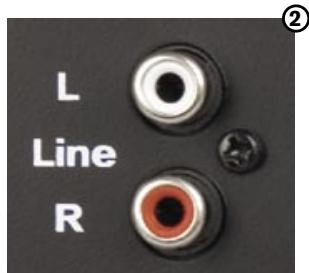

Connexion à une carte son ou à un autre dispositif de sortie audio ②

Avant de brancher les enceintes Stadiophile AV 40, assurez-vous que l'alimentation provenant du dispositif de sortie a été éteinte et que le système Stadiophile AV 40 l'est également.

Branchez le câble RCA aux connecteurs de sortie correspondants de votre carte son, lecteur de musique portable, etc. Vous pouvez aussi utiliser le câble stéréo mini-jack noir pour brancher un dispositif supplémentaire à l'entrée "Aux" sur la façade des Stadiophile AV 40.

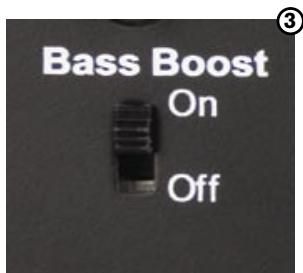

Réglage du commutateur d'égalisation "bass boost" ③

Le commutateur à deux positions fournit une subtile augmentation de la réponse des basses. Le mode On augmente sensiblement le gain basse fréquence via le woofer et le port bass-reflex. Le mode Off produit une réponse naturelle, plus équilibrée à la plupart des conditions d'écoute.

Reportez-vous à l'Annexe C pour la courbe de réponse de fréquence du "Bass Boost".

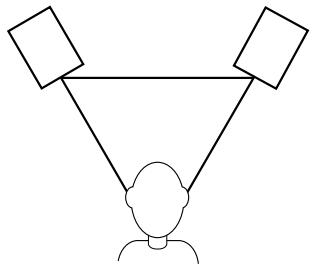

Placement des stadiophile AV 40

Le placement de vos enceintes modifie passablement leur sonorité. Reportez-vous à la description suivante pour un placement correct de vos Stadiophile AV 40.

1. Les deux enceintes et l'auditeur doivent être situés de façon à former un triangle équilatéral.
2. Idéalement, le haut des woofers doit être à la même hauteur que les oreilles de l'auditeur.

Enceinte gauche Enceinte droite

Termes de la garantie

M-Audio garantit que les produits sont dépourvus de défauts de matériel et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur originel et que celui-ci soit enregistré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.

Enregistrement de la garantie

Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la meilleure qualité qui soit. Inscrivez-vous sur www.m-audio.fr/register pour participer à des promotions M-Audio et pour recevoir des mises à jour GRATUITES.

© 2006 Avid Technology, Inc. Tous droits réservés. Les caractéristiques du produit, les spécifications, la configuration système minimale et la disponibilité peuvent être modifiées sans avertissement. Avid, M-Audio et Studioophile AV 40 sont soit des marques commerciales soit des marques déposées de Avid Technology, Inc. Toutes les autres marques contenues dans ce document sont la propriété de leurs propriétaires respectifs.

Annexe a : caractéristiques techniques

Type :	enceinte de bureau à deux voies
Woofer :	4" (10 cm) de diamètre, blindage magnétique, côte incurv à bobine mobile à haute température
Tweeter :	1" (3 cm) de diamètre, en soie naturelle avec blindage magnétique
Réponse en fréquence :	85 Hz - 20 kHz
Fréquence de crossover :	2,7 kHz
RMS SPL :	101,5 dB @ 1 mètre Ω
Rapport signal-bruit :	>90dB (typique, pondéré A)
Connecteurs d'entrée :	Entrée ligne RCA gauche et droit et Jack 6,35 mm TRS
Polarité :	le branchement d'un signal positif sur l'entrée “+” provoque un déplacement du woofer vers l'extérieur
Puisance dynamique :	20 watts RMS sous 4 ohms par canal
Impédance d'entrée :	10 k ohm asymétrique, 20 k ohm symétrique
Sensibilité d'entrée :	une entrée de bruit rose de 100 mV produit en sortie une valeur SPL de 90 dBA à une distance d'un mètre avec le volume au maximum
Protection :	interférence RF, limitation du courant de sortie, surchauffe, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique
Indicateur :	Anneau LED lumineux bleu autour du bouton “on/off/volume” sur la façade
Alimentation requise :	100-120V/~50/60Hz, 220~240V/~50/60Hz ; alimentation par cable de ligne 2 circuits détachable
Caisson :	panneaux MDF plaqués vinyle
Dimensions :	222mm (hauteur) x 185mm (largeur) x 184mm (profondeur)
Poids :	6,34 kg

Les caractéristiques techniques peuvent être modifiées sans avertissement

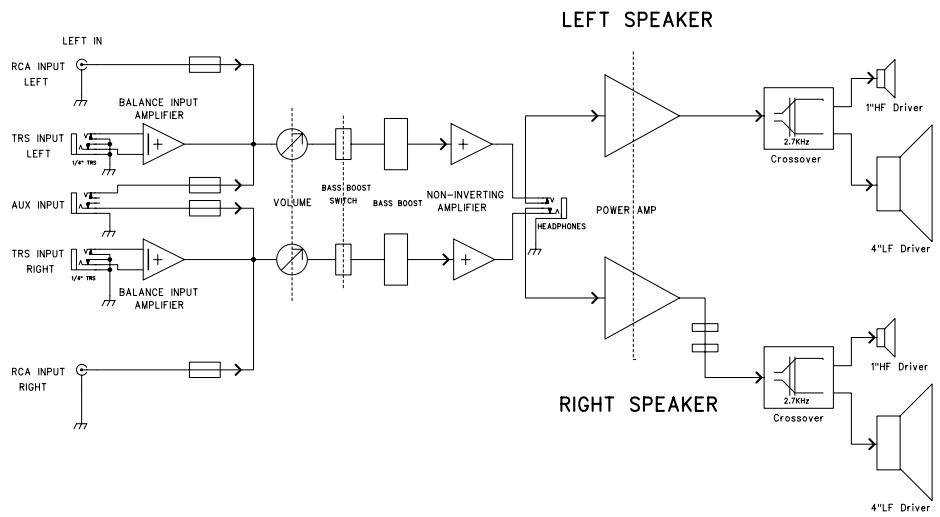

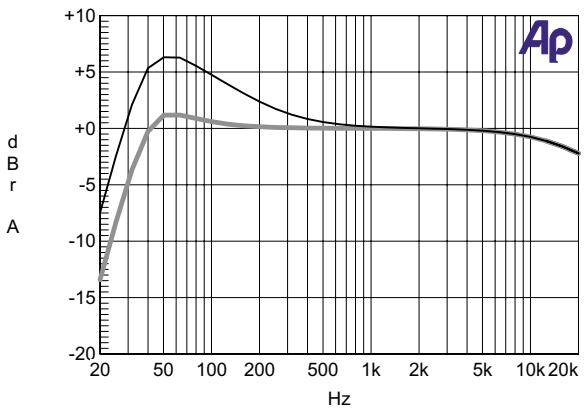

Annexe c - courbe de réponse de fréquence du bass boost
