Intitulé	Détails
Type de produit	Routeur ADSL sans fil
Norme Wi-Fi	802.11n
Vitesse Wi-Fi maximale	300 Mbps
Ports Ethernet	4 ports LAN 10/100 Mbps
Port WAN	1 port WAN 10/100 Mbps
Alimentation électrique	Adaptateur secteur 12V, 1A
Dimensions approximatives	200 x 130 x 30 mm
Poids	300 g
Compatibilités	Compatible avec les fournisseurs ADSL standard
Fonctions principales	Partage de connexion Internet, sécurité WPA/WPA2, QoS
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles chez le fabricant
Sécurité	Filtrage d'adresse MAC, pare-feu SPI
Informations générales	Installation facile via interface web, support technique disponible

FOIRE AUX QUESTIONS - DSL-2680 D-LINK

Comment réinitialiser le D-LINK DSL-2680 aux paramètres d'usine ?

Pour réinitialiser le D-LINK DSL-2680, appuyez et maintenez le bouton de réinitialisation à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Comment se connecter au D-LINK DSL-2680 pour configurer les paramètres ?

Connectez-vous à votre réseau Wi-Fi ou branchez votre ordinateur à l'appareil via un câble Ethernet. Ouvrez un navigateur et entrez l'adresse IP 192.168.1.1. Utilisez 'admin' comme nom d'utilisateur et mot de passe par défaut.

Que faire si je ne peux pas accéder à l'interface de configuration ?

Assurez-vous que votre appareil est correctement connecté au routeur. Vérifiez également que vous utilisez la bonne adresse IP. Si le problème persiste, essayez de réinitialiser le routeur.

Comment changer le mot de passe Wi-Fi du D-LINK DSL-2680 ?

Connectez-vous à l'interface de configuration, allez dans l'onglet 'Wireless' puis 'Wireless Security'. Vous pourrez y modifier le mot de passe Wi-Fi.

Pourquoi mon D-LINK DSL-2680 ne se connecte-t-il pas à Internet ?

Vérifiez que tous les câbles sont correctement branchés. Assurez-vous également que vos paramètres DSL sont corrects. Vous pouvez également redémarrer le routeur pour résoudre les problèmes de connexion.

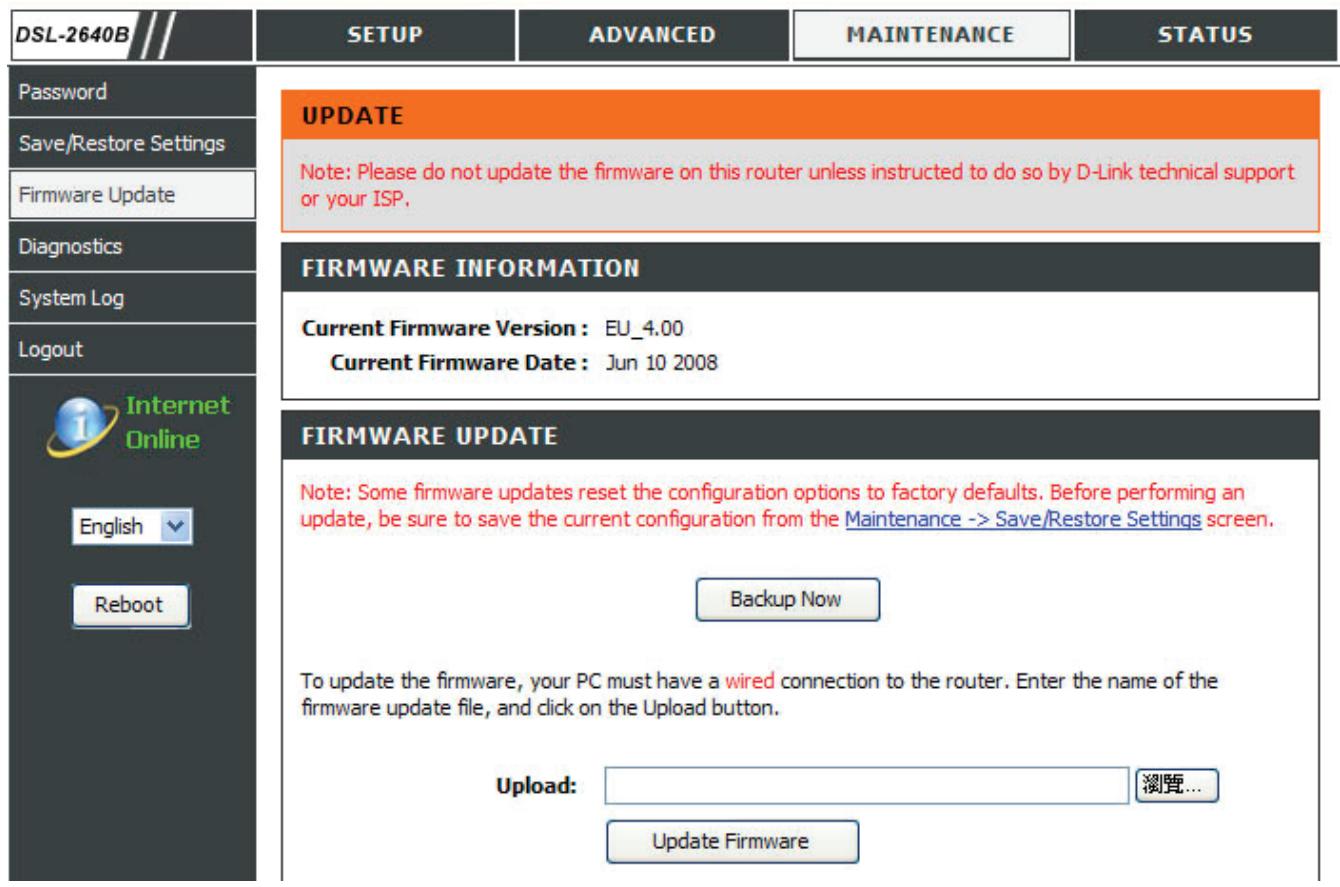

Comment mettre à jour le firmware du D-LINK DSL-2680 ?

Téléchargez le dernier firmware depuis le site de D-LINK. Connectez-vous à l'interface de configuration, allez dans 'Administration' puis 'Firmware Upgrade'. Sélectionnez le fichier téléchargé et suivez les instructions.

Que faire si le signal Wi-Fi est faible ?

Essayez de repositionner le routeur pour une meilleure couverture. Évitez les obstacles comme les murs épais et les appareils électroniques. Vous pouvez également changer le canal Wi-Fi dans les paramètres.

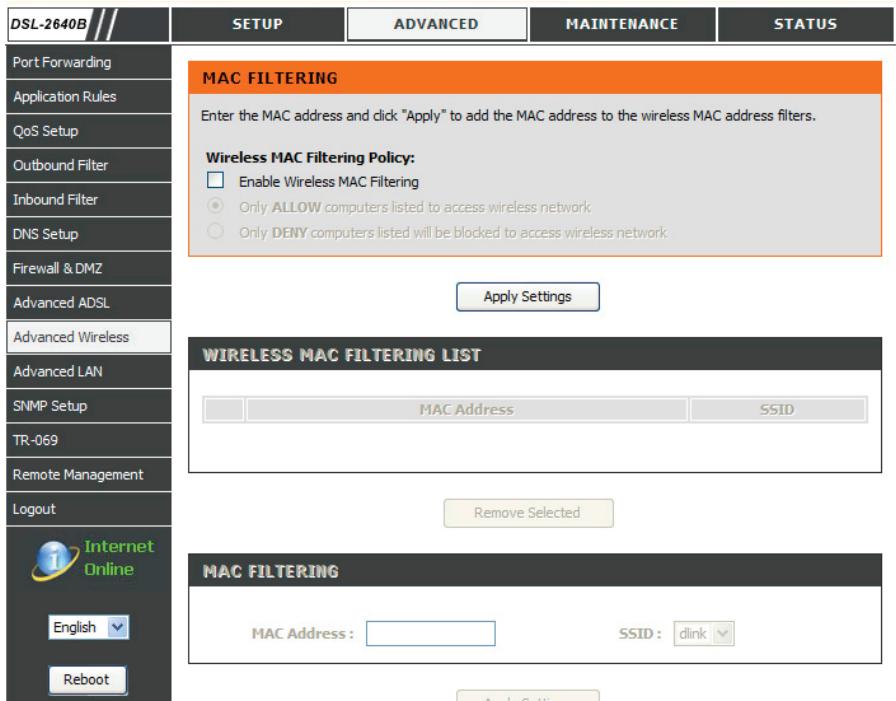

Comment configurer le filtrage d'adresses MAC sur le D-LINK DSL-2680 ?

Connectez-vous à l'interface de configuration, allez dans l'onglet 'Advanced' et sélectionnez 'MAC Filtering'. Ajoutez les adresses MAC que vous souhaitez autoriser ou bloquer.

Quel est le mot de passe par défaut du D-LINK DSL-2680 ?

Le mot de passe par défaut est 'admin'. Il est recommandé de le changer lors de la première configuration.

Comment résoudre les problèmes de déconnexion fréquente ?

Vérifiez la qualité de votre ligne DSL. Assurez-vous également que les filtres ADSL sont correctement installés. Si le problème persiste, contactez votre fournisseur d'accès à Internet.

MODE D'EMPLOI DSL-2680 D-LINK

Réseau SANS FIL AVANCE 52

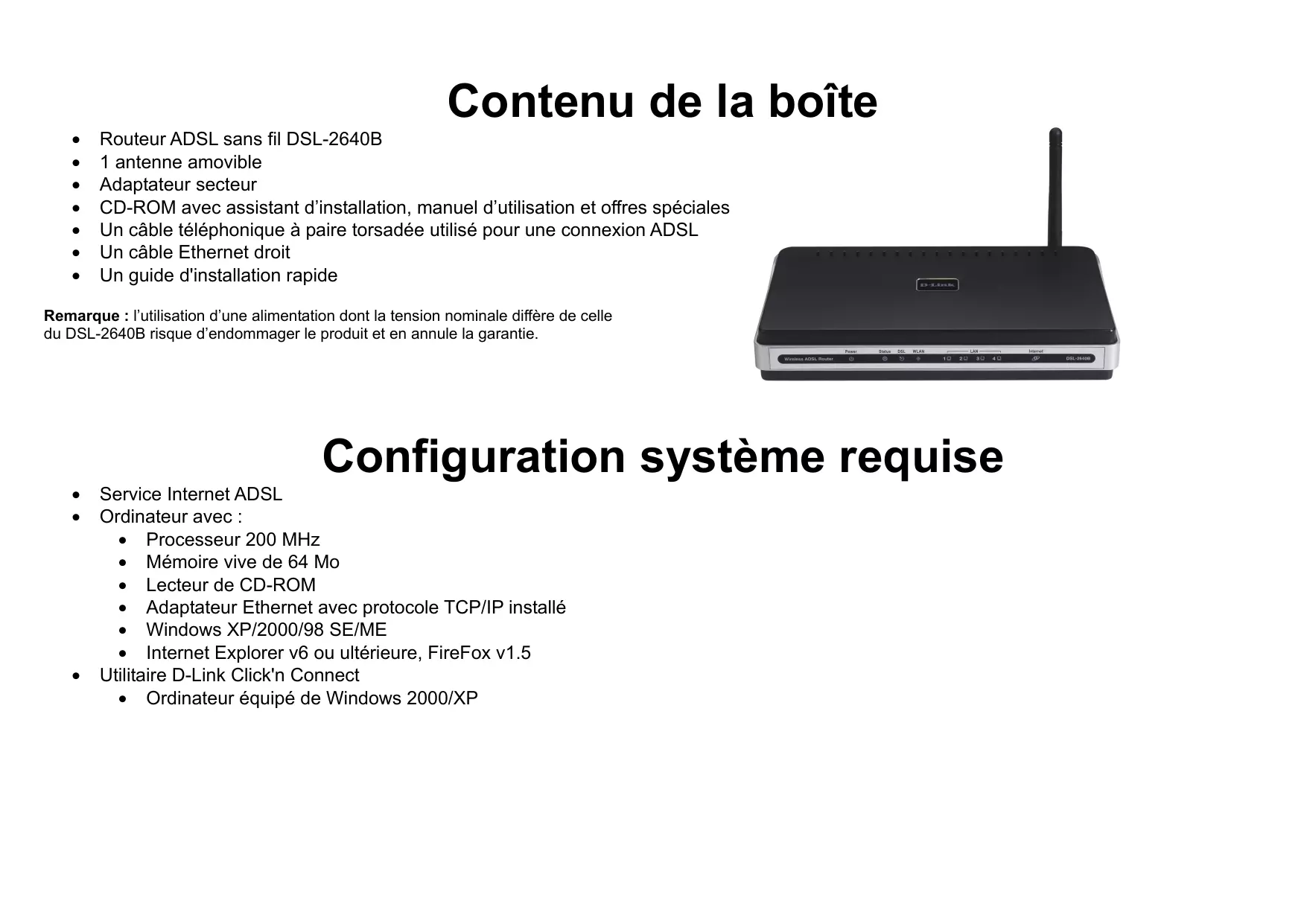

• Routeur ADSL sans fil DSL-2640B
• 1 antenna amovable
• Adaptateur secteur
• CD-ROM avec assistant d'installation, manuel d'utilisation et offres spéciales
• Un cable téléphonique à paire torsadée utilisé pour une connexion ADSL
• Un cable Ethernet droit
• Un guide d'installation rapide

Remarque : l'utilisation d'une alimentation dont la tension nominale diffère de celle du DSL-2640B risque d'endommager le produit et en annule la garantie.

Configuration système requise

Service Internet ADSL
Ordinateur avec :

• Proceseur 200 MHz
• Mémoire vivé de 64 Mo
• Lecteur de CD-ROM
• Adaptateur Ethernet avec protocole TCP/IP installé
• Windows XP/2000/98 SE/ME
• Internet Explorer v6 ou ultérieure, Firefox v1.5

Utilitaire D-Link Click'n Connect

• Ordinateur équipé de Windows 2000/XP

Introduction

CONNEXION INTERNET ADSL2/2+ HAUT DÉBIT

Les dernières normes ADSL2/2+ offrent une transmission Internet allant jusqu'à 24 Mo/s en aval et 1 Mo/s en amont.

RéSEAU SANS FIL HAUTES PERFORMANCES

Dernière technologie 802.11 intégrée pour connexion sans fil haut débit, compatibilité totale avec les périhériques sans fil 802.11b

SECURITÉ TOTALE ET QoS

Protection par pare-feu contre les attaques sur Internet, contrôle d'accès des utilisateurs, sécurité sans fil WPA/WPA2 et files d'attente de priorité pour réguler le traffic de voix sur IP/diffuser le contenu multimédia en continu

CONNEXION INTERNET IDEALE

Le routeur ADSL2+ DSL-2640B est un routeur à distance flexible, hautes performances, à utiliser à domicile et dans une petite entreprise. Doté de l'ADSL2/2+ intégré, qui prend en charge des vitesses de téléchargement atteignant 24 Mo/s, d'une protection par pare-feu, de la qualité de service (QoS), de portes de réseau local sans fil 802.11g et de 4 ports Ethernet à commutateurs, ce routeur offre toutes les fonctions dont vous avez besoin à domicile ou dans une petite entreprise pour étabir une liaison distante sécurisée haut débit vers le monde extérieur.

PROTECTION PAR PARE-FEU ET QoS

Les fonctions de sécurité empêchent d'accéder sans autorisation au réseau du domicile et du bureau, que les tentatives d'accès proviennent des péripériques sans fil ou d'Internet. Le routeur offre une sécurité par pare-feu utilisant une protection contre les attaques par inspection dynamique de paquets (SPI) et des hackers qui attaquent par déni de services (DoS). L'inspection dynamique de paquets contrôle le contenu de tous les en-têtes de paquets entrants avant de désider de ceux qui sont autorisés à passer. Le contrôle d'accès du routeur est équipé d'un filtrage des paquets basé sur le port et les adresses MAC/IP sources/cibles. Concernnant la qualité de service (QoS), le routeur prend en charge plusieurs files d'atte de priorité pour permettre à un groupe d'utilisateurs à domicile ou au bureau de profiter d'une connexion réseau fluide de données entrantes et sortantes, sans problème de congestion du traffic. La prise en charge de cette QoS permet aux utilisateurs de profiter d'une connexion ADSL lorsqu'ils utilisent certaines applications, comme la voix sur IP et la diffusion en continu de contenu multimédia sur Internet.

Caractéristiques

• Mise en réseau sans fil plus rapide : le DSL-2640B offre une connexion sans fil atteignant 270 Mo/s* avec d'autres clients sans fil 802.11g. Ce potentiel permet aux utilisateurs de participer à des activités en ligne en temps réel, comme des diffusions video, des yeux en ligne et des communications audio en temps réel.
• Compatibilité avec les péripériques 802.11b : le DSL-2640B reste parfaitement conforme aux normes IEEE 802.11b et IEEE 802.11g ; il peut donc être connecté aux adaptateurs PCI, USB et Cardbus 802.11b et IEEE 802.11g existants.
• Prise en charge du DHCP : le protocole HDCP (Dynamic Host Configuration Protocol) attribue automatiquement et dynamiquement tous les parametes IP du réseau local à chaque hôte de votre réseau. Vous n'avez pas besoin de reconfigurer tous les hôtes à chaque fois que la topologie du réseau change.
• NAT (traduction d'adresse du réseau) : pour les environnements de petites entreprises, le DSL-2640B permet à plusieurs utilisateurs du réseau local d'acceder à Internet en même temps, avec un seul compte Internet. Toutes les personnes dans le bureau peuvent acceder à Internet pour le prix d'un seul utilisateur. NAT améliore grandement la sécurité du réseau en dissimulant le réseau privé derrière une adresse IP visible et globale. La mise en correspondence d'adresse NAT peut également être utilisée pour relier deux domains IP via une connexion réseau local-réseau local.
  Hautes performances : transfert de données très haut débit possible grâce au routeur. Débit descendantatteignant 24 Mo/s, conformément à la norme G.dmt. (pour ADSL2+).
• Installation simple : le DSL-2640B utilise un programme d'interface graphique Web permettant un accès de gestion pratique et une installation simple. N'importe quel logiciel de navigation Web courant peut servir à gérer le routeur.

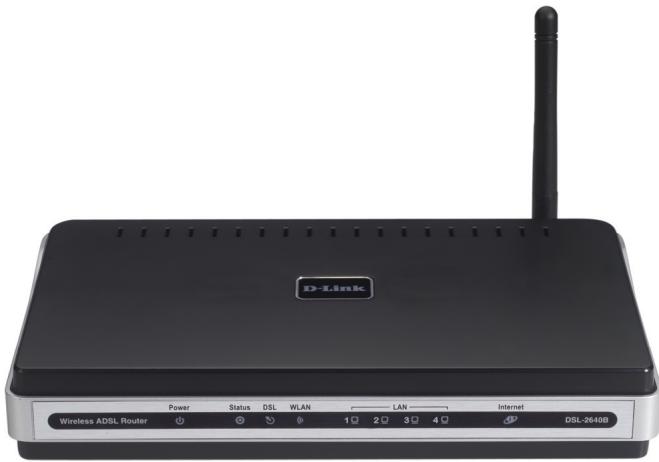

Description du matériel

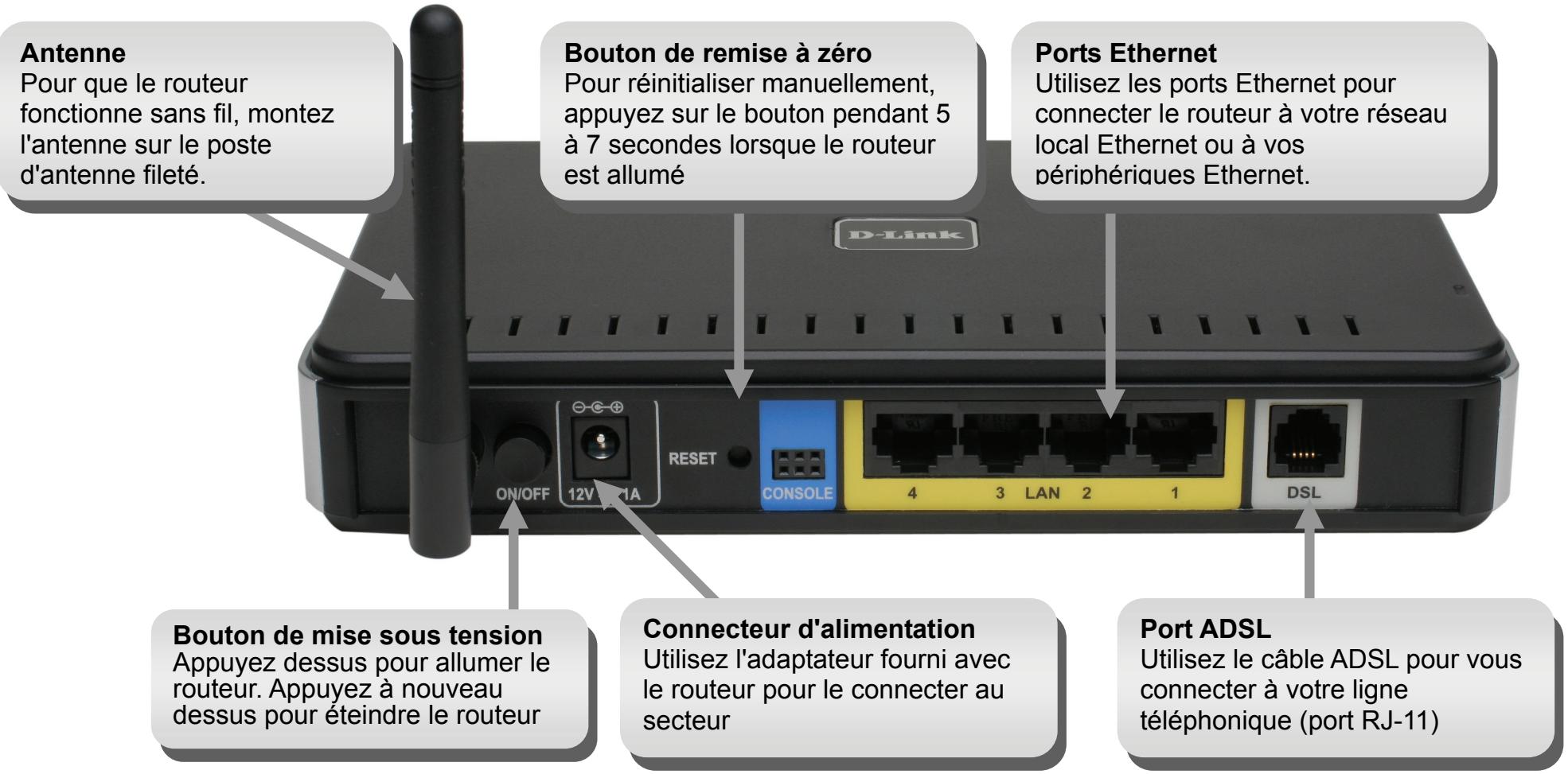

Connexions

Description du matériel

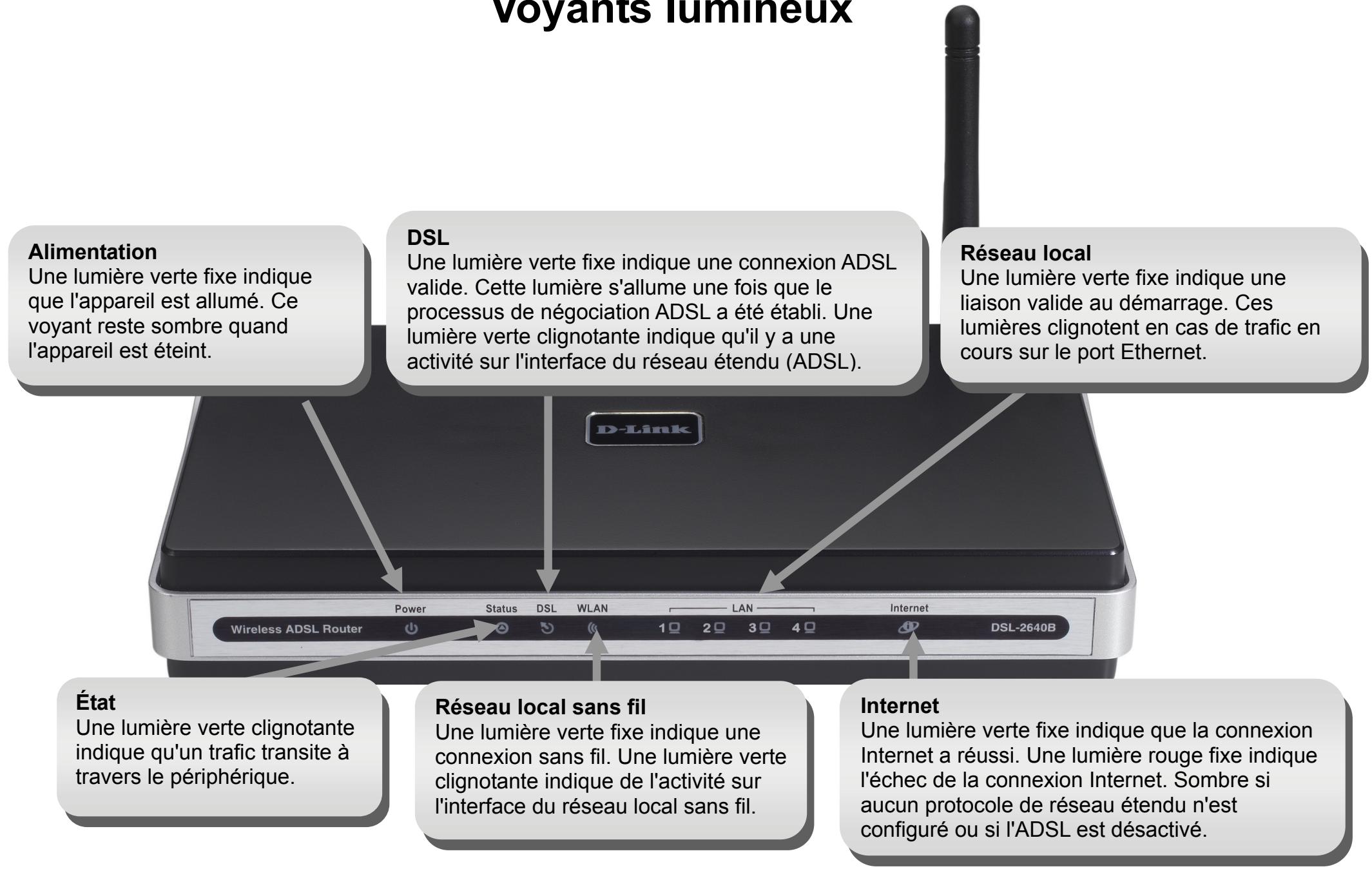

Voyants lumineux

Installation

Cette section you guide tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, ni dans le grenier ou le garage.

Pré-requis

Veuillez dire et vous assurer de bien de comprendre tous les pré-requis pour réussir l'installation de votre nouveau réseau. Ayez à portée de main toutes les informations et tous les équipements nécessaires avant de commencer l'installation.

Notes relatives à l'installation

Pour pouvoir étabir une connexion Internet, il est nécessaire de fournir au routeur les informations qui sont étant stockées dans sa mémoire. Pour certains utilisateurs, seules les informations relatives à leur compte (nom d'utilisateur et mot de passage) sont requises. Pour d'autres, divers paramètres, qui contrôlent et définiennent la connexion Internet, sont requis. Vous pouvez imprimer les deux pages ci-dessous et utiliser les tableaux pour répertiorier ces informations. Vous disposez ainsi d'un exemplaire papier de toutes les informations nécessaires pour configurer le routeur. Si vous doivent reconfigurer le périphérique, vous pouvez acceder facilement à toutes les informations nécessaires. Veillez à garantir la confidentialité et la suture de l'information.

Filtres salle-bas

Étant donné que les services ADSL et de téléphonie partagent le même câblage en cuivre pour vehiculier leurs signaux respectifs, un mécanisme de filtrage peut être nécessaire pour éviter les interférences mutuelles. Un dispositif de filtrage passe-bas peut être installé pour chaque téléphone qui partage la ligne avec la ligne ADSL. Ces filtres sont des péripériques passifs facies à installer, reliés au péripérisque ADSL et/ou au téléphone à l'aide d'un cable téléphonique standard. Pour plus d'informations sur l'utilisation de filtres passe-bas avec votre installation, demandez à votre fournisseur de service.

Systèmes d'exploitation

Le DSL-2640B utilise une interface Web HTML pour la configuration et la gestion. On peut acceder au gestionnaire de configuration Web en utilisant tout système d'exploitation capable d'exécuter un logiciel de navigation Web, dont Windows 98 SE,Windows ME,Windows 2000 et Windows XP.

Navigateur Web

Tout navigateur Web courant peut être utilisé pour configurer le routeur à l'aide du logiciel de gestion de configuration Web. Le programme est conçu pour fonctionner de manière optimale avec les dernières versions de navigateurs tels qu'Opera, Microsoft Internet Explorer® version 6.0, Netscape Navigator® version 6.2.3, ou des versions ultérieures. Le JavaScript du navigateur Web doit être activé. Dans beaucoup de navigateurs, le Java Script est activé par défaut. Assurez-vous que le JavaScript n'a pas été désactivé par d'autres logiciels qui seraient en cours d'exécution sur votre ordinateur (teils que des antivirus ou des propciels de sécurité Web).

Port Ethernet (Carte d'interface réseau (NIC))

Tout ordinateur utiliser le routeur doit pouvoir s'y connecter via le port Ethernet du routeur. Cette connexion est une connexion Ethernet ; votre ordinateur doit donc également être équipé d'un port Ethernet. Sur la plupart des ordinateurs portables maintainant vendus, un port Ethernet est déjà installé. De même, la plupart des ordinateurs de bureau complètement assemblés sont équipés d'une carte réseau (NIC) de série. Si vous ordinateur ne possède pas de port Ethernet, vous doivent installer une carte réseau (NIC) avant de pouvoir utiliser le routeur. Si vous devezinstaller une carte réseau, suivez les instructions fournies.

Configuration du réseau local sans fil 802.11

Tous les paramètres du réseau local sans fil 802.11 peuvent être configurés sur une seule page, à l'aide du gestionnaire Web. Pour étabrir une communication sans fil de base, vous doivent decide quel canal utilisé et quel SSID attribuer. Ces deux paramètres doivent être identiques sur tous les postes de travail ou autres points d'accès sans fil communiquant avec le DSL-2640B via l'interface sans fil.

Vouse ouvez sccuriser la communication sans fil de plusieurs manieres. Le DSL-2640B prend en charge le WPA, le WPA2 et un mélange de WPA/WPA2. L'accès sans fil peut également être contrôle en selectionnant des adresses MAC pouvant être associées au périphérique. Veuillez lire la section relative à la Configuration sans fil.

Informations utiles de votre fournisseur d'accès Internet

Nom d'utilisateur

Il s'agit du nom d'utilisateur qui vous permet de vous connecter au réseau de votre fournisseur d'accès Internet. Il se presente généralement comme suit : [e-mail]. Le fournisseur d'accès Internet l'utilise pour identifier votre compte.

Mot de passer

Il s'agit du mot de passer qui, utilise conjointement avec le nom d'utilisateur ci-dessus, vous permet de vous connecter au réseau de votre fournisseur d'accès Internet. Il sert à vérifier l'identité de votre compte.

Paramètres de réseau étendu / Type de connexion

Ces paramètres décrivent la méthode utilisée par votre fournisseur d'accès Internet pour transférer des données entre Internet et votre ordinateur. La plupart des utilisateurs utilisent les paramètres par défaut. Vous devrez peut-être spécifique l'une des configurations des paramètres du réseauétendu et du type de connexion (les paramètres du type de connexion sont indiqués entre parenthèses):

PPPoE/PPoA (PPPoE LLC, PPPoA LLC ou PPPoA VC-Mux)
O IPOA/MER (adresse IP statique) (Bridged IP LLC, 1483 Bridged IP VC Mux, 1483 Routed IP LLC, 1483 Routed IP VC-Mux ou IPOA)
○ MER (adresse IP dynamique) (1483 Bridged IP LLC ou 1483 Bridged IP VC-Mux)

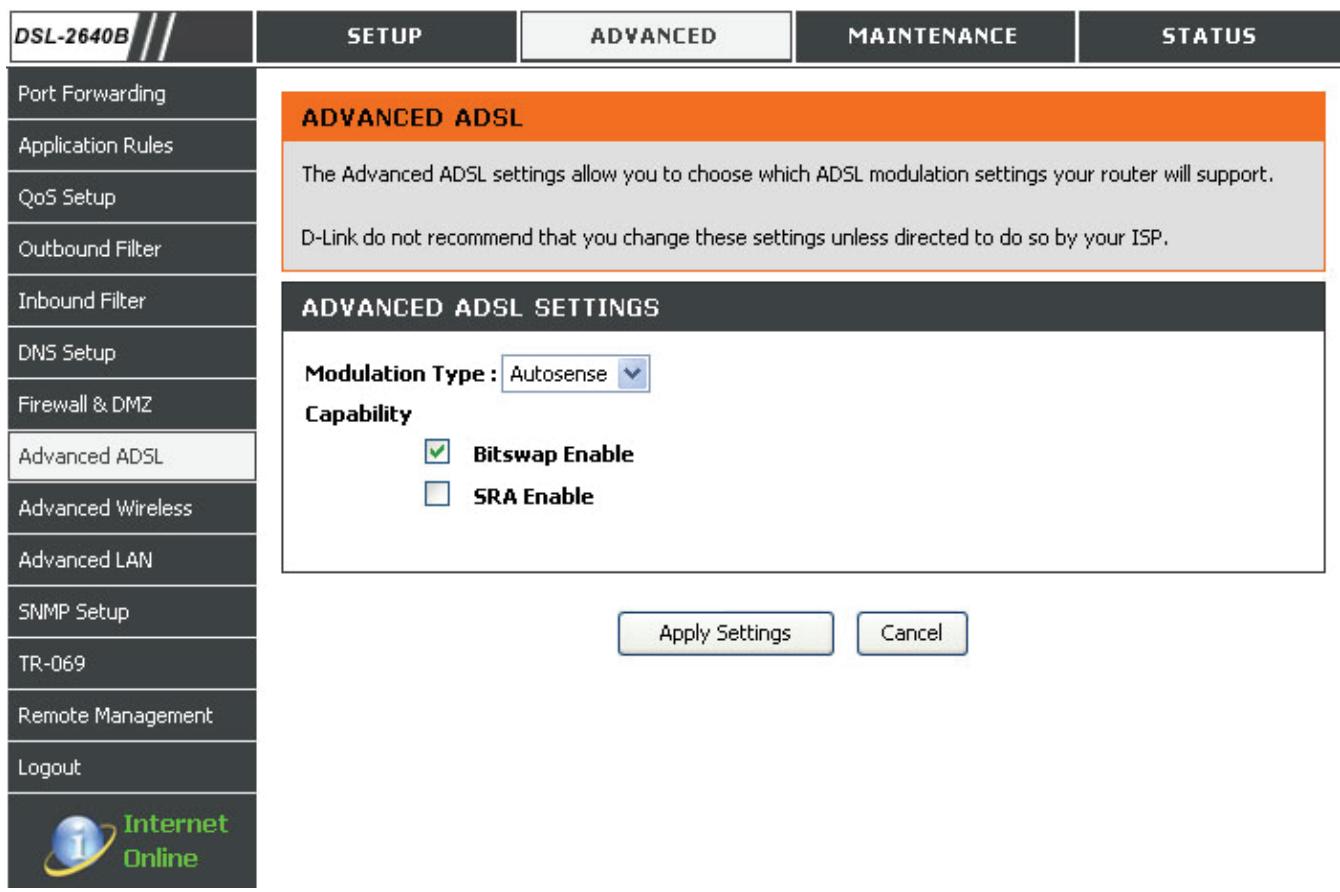

Type de modulation

La technologie ADSL utilise diverses techniques de modulation standardises pour transmettre des données aux fréquences de signaux allouées. Il se peut que certains utilisateurs doivent changer le type de modulation utilisé pour leur service. La modulation DSL par défaut (ADSL2+ multimode) utilisée pour le routeur détecte automatiquement tous les types de modulations ADSL, ADSL2 et ADSL2+. Cependant, si vous nevez indiquer le type de modulation utilisé par le routeur, vous pouvez désirier parmi plusieurs options disponibles dans le menu dérounant Modulation Type (Type de modulation) de la fenêtre ADSL Configuration (Configuration de l'ADSL) (Advanced [Avancé] > ADSL).

VPI

La plupart des utilisateurs n'auront pas à modifier ce paramètre. L'identificateur de conduit virtuel (VPI) est utilisé conjointement avec l'identificateur de voie virtuelle (VCI) pour identifier le chemin des données entre le réseau de votre fournisseur d'accès Internet et votre ordinateur. Si vous configrez le routeur pour plusieurs connexions virtuelles, vous doivent configurer le VPI et le VCI des connexions supplémentaires comme indiqué par votre fournisseur d'accès Internet. Ce paramètre peut être modifié dans la fenêtre WAN Settings (Paramètres du réseau étendu) de l'interface de gestion Web.

VCI

La plupart des utilisateurs n'auront pas à modifier ce paramètre. L'identificateur de voir virtuelle (VCI) est utilisé conjointement avec l'identificateur de conduit virtuel (VPI) pour identifier le chemin des données entre le réseau de votre fournisseur d'accès Internet et votre ordinateur. Si vous configrez le réseau pour plusieurs connexions virtuelles, vous doivent configurer le VPI et le VCI des connexions supplémentaires comme indiqué par votre fournisseur d'accès Internet. Ce paramètre peut être modifié dans la fenêtre WAN Settings (Paramètres du réseau étendu) de l'interface de gestion Web.

Informations à connaître sur le DSL-2640B

Nom d'utilisateur

Il s'agit du nom d'utilisateur nécessaire pour acceder à l'interface de gestion du routeur. Lorsque vous essayez de vous connecter au périphérique par l'intermédiaire d'un navigateur Web, vous étés invite à saisir ce nom d'utilisateur. Le nom d'utilisateur par défaut du routeur est « admin » L'utilisateur ne peut pas le modifier.

Mot de passer

Il s'agit du mot de passer que vous étés invité à entraîr lorsque vous accédez à l'interface de gestion du routeur. Le mot de passer par défaut est « admin ». L'utilisateur peut le modifier.

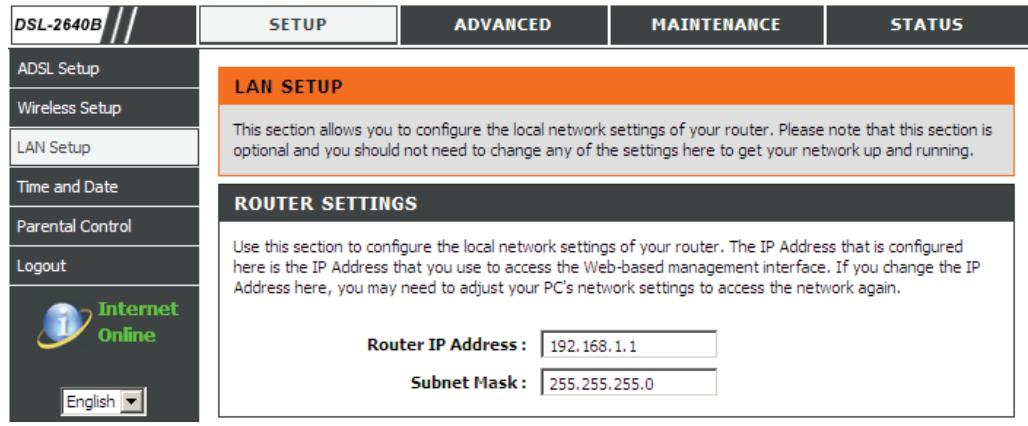

Adresses IP du réseau local du DSL-2640B

Il s'agit de l'adresse IP que vous saississez dans le champ Adresse de votre navigateur Web pour acceder à l'interface graphique de configuration du routeur à l'aide d'un navigateur Web. L'adresse IP par défaut est 192.168.1.1. Elle peut être remplaçaee par une adresse IP convenant à l'utilisateur. Cette adresse sera l'adresse IP de base utilisée pour un service DHCP sur le réseau local lorsque ce service est activé.

Masque du sous-réseau local du DSL-2640B

Il s'agit du masque de sous-réseau utilisé par le DSL-2640B et par l'ensemble de votre réseau local. Par défaut, il s'agit de 255.255.255.0. Il peut être modifié ultérieurement.

Informations à savoir sur votre réseau local ou votre ordinateur:

Carte réseau

Si vous ordinateur est équipé d'une carte réseau, vous pouvez connecter le DSL-2640B à ce port Ethernet à l'aide d'un cable Ethernet. Vous pouvez également utiliser les ports Ethernet du DSL-2640B pour vous connecter à d'autres ordinateurs ou périphériques Ethernet.

État des clients DHCP

Par défaut,Vote routeur ADSL DSL-2640B est configuré pour etre un serveur DHCP.Cela signifie qu'il peut attribuer une adresse IP,un masque de sous-reseau et une adresse de passerelle par defaut aux ordinateurs sur voire reseau local.La plage d'adresses IP que le DSL-2640B attribue par defaut s'etend de 192.168.1.2 a 192.168.1.254.Vote r ordinateur (ou vos ordinateurs) doit (ou doivent) etre configuré(s) pour obtenir une adresse IP automatiquement (c'est-à-dire qu'ilsdoivent etre configurés comme des clients DHCP).

Nous you r a c t e i t o u s v your connexion ADSL ulterieurement.

Après avoir pris connaissance des informations ci-dessus, vous étés prét à installer et configurer votre routeur ADSL sans fil DSL-2640B.

Éléments à prendre en compte avant d'installer le réseau sans fil

Le DSL-2640B vous permet d'acceder à votre réseau à l'aide d'une connexion sans fil de presque n'importe où dans la portée d'opération de votre réseau sans fil. Vous doivent toutes garder à l'esprit que le nombre, l'épaissieur et l'emplacement des murs, plafonds ou autres objets à travers lesquels les signaux sans fil doivent passer peuvent limiter la portée. En général, les portées varient en fonction des types de matériel et du bruit RF (radiofréquence) de fond de votre domicile ou votre entreprise. Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base :

1. Limitez au maximum le nombre de murs et de plafonds entre le routeur D-Link et d'autres péripériques en réseau car chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres. Placez vos apparêils de sorte que le nombre de murs ou de plafonds soit limité.
2. Faites attention à la ligne directe entre les périhériques en réseau. Un mur de 50 cm d'épaissur à un angle de 45 degrés semble faire un mètre. À un angle de 2 degrès, il semble faire plus de 14 metres d'épaissur! Pour obtenir une meilleure réception, placez les apparciels de sorte que le signal passé directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Les matériaux de construction font une différence. Une porte pleine en métal ou des goujons en aluminium peuvent produit des effets négatifs sur la portée. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passé par une cloison sèche ou des portes ouvertes. Cérains matériaux et objets, comme le verre, l'accier, le métal, les parois isolées, l'eau (aquariums), les miroirs, les classesurs, les briques et le béton, peuvent dégrader le signal du réseau sans fil.
4. Maintenez votre produit à l'écart (au moins 1 à 2 mètres) de dispositifs électriques ou d'appareils générant un bruit RF.
5. L'utilisation de téléphones sans fil de 2,4 GHz ou de X-10 (produits sans fil, comme des ventilateurs plafonniers, des lampes ou des systèmes de sécurité à domicile) risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz est le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé.

Installation du péripérique

Le routeur ADSL sans fil DSL-2640B gère trois interfaces distinctes : une connexion au réseau local Ethernet, au réseau local sans fil et à l'Internet ADSL (réseau étendu). Réfléchissez bien à l'emplacement adapté du routeur en termes de connectivité pour vos péripériques Ethernet et sans fil. Pour utiliser la fonction de réseau étendu du routeur, votre connexion large bande doit fonctionner.

Placez le route dans un lieu où il peut etre connecte a divers peripheriques, als qu'une source d'alimentation. Ne l'installez pas dans un lieu ou il sera exposé à l'humidite, la lumiere directe du soleil et une chaleur excessive. Veillez a placer les cables et le cordon d'alimentation de maniere a ce que personne ne se prenne les pieds dedans. Comme avec tout apparieil electrique, respectez les procedures de securite generales. Le routeur peut etre place sur une etagere, un bureau ou toute autre plate-forme stable. Si possible, les voyants de la faucade doivent etre visibles au cas ou vous auriez besoin de les voir pour resoudre les problemes.

Mise sous tension du routeur

Le routeur doit être utilisé avec l'adaptateur secteur fourni avec le périphérique.

1. Introduisez le cordon de l'adaptateur secteur CA dans la fiche d'alimentation située sur le panneau arrêté du routeur et branchez l'adaptateur dans une source d'alimentation appropriée se trouvant à proximité.
2. Appuyez sur le bouton Power (Marche). Le voyant d'alimentation doit s'éclairer et rester allumé.
3. Si le port Ethernet est connecté à un périphérique en cours de fonctionnement, vérifie les voyants Ethernet Link/Act pour vous assurer que la connexion est valide. Le routeur tentera d'étabrir la connexion ADSL ; si la ligne ADSL est connectée et que le routeur est configuré correctement, ce voyage doit s'allumer au bout de plusieurs secondes. Si vous installez le périphérique pour la première fois, vous devrez peut-être modifier certains paramètres avant que le routeur puisse étabrir une connexion.

Bouton de restauration des paramètres d'usine

Le routeur peut etre réinitialisé aux paramètres d'usine par défaut en appuyant delicatement sur le bouton de réinitialisation avec un stylo à bille ou un trombone, et en respectant l'ordre suivant :

1. Periphérique éteint, maintenez enforcé le bouton de réinitialisation.
2. Allumez l'alimentation.
3. Patientez 5 à 7 secondes, puis relâchez le bouton de réinitialisation.

Attention, cette opération efface tous les paramètres enregistrés dans la mémoire flash, y compris les informations relatives à votre compte utilisateur et les paramètres IP du réseau local. Les paramètres du périphérique sont restaurés à l'adresse IP par défaut 192.168.1.1 ; le masque de sous-réseau par défaut est 255.255.255.0, le nom d'utilisateur de gestion par défaut est « admin » et le mot de passer par défaut est également « admin »

Connexions réseau

Se connecter à une ligne ADSL

Utilisez le cable ADSL joint au routeur pour le connecter à une prise téléphonique murale ou à une fiche d'alimentation. Branchez une extrémité du cable dans le port ADSL (fiche RJ-11) situé sur le panneau arrêté du routeur et introduisez l'autre extrémité dans la prise murale RJ-11. Si vous utilisez un dispositif de filtrage passe-bas, suivez les instructions fournies avec le dispositif ou qui vous ont été données directement par votre fournisseur de service. La connexion ADSL représentée l'interface du réseau étendu, c'est-à-dire la connexion Internet. Elle constitue la liaison physique avec le réseau de base du fournisseur de service et donc avec Internet.

Connector le routeur à Ethernet

Le routeur peut etre connecte a un seul ordinateur ou a un periphérique Ethernet, via le port Ethernet 10BASE-TX, situé sur le panneau arriere. Toute connexion a un periphérique de regroupement Ethernet (par ex. un commutateur ou un concentrateur) doit fonctionner a une vitesse de 10/100 Mo/s uniquely. Lorsque vous connectez le routeur a un periphérique Ethernet pouvant fonctionner a des vitesses supérieures à 10 Mo/s, vérifie que la négociation automatique (NWay) du periphérique est activée pour le port de connexion. Utilisez un cable a paire torsadée standard avec des connecteurs RJ-45. Le port RJ-45 du routeur est un port croisé (MDI-X). Respectez les principes Ethernet de base lorsque vous decidez du type de cable a utiliser pour réaliser cette connexion. Lorsque vous connectez le routeur directement a un PC ou a un serveur, utilisez un cable droit normal. Vous nevez utiliser un cable croisé lorsque vous connectez le routeur a un port normal (MDI-X) d'un commutateur ou d'un concentrateur. Utilisez un cable droit normal lorsque vous le connectez a un port liaison montante (MDI-II) d'un commutateur ou d'un concentrateur. Les条规定 sont les longueurs des cables Ethernet s'appliquent à la connexion du réseau local au routeur. Assurez-vous que le cable reliant le réseau local au routeur ne dépasse pas 100 metres.

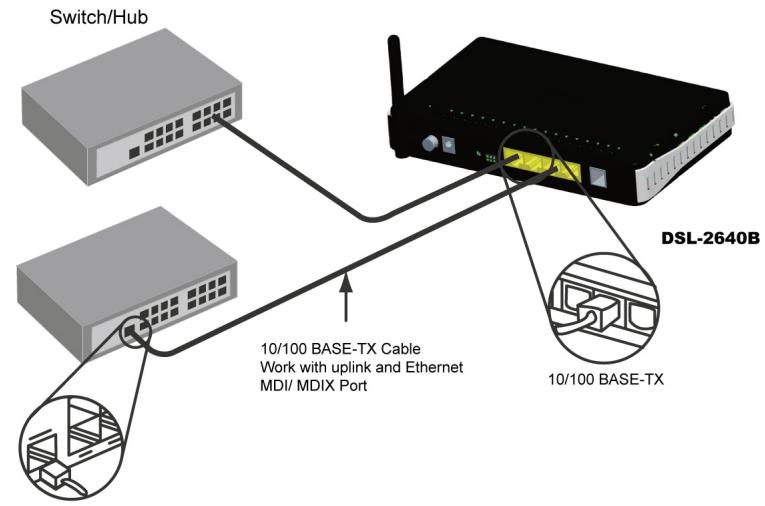

Connexion du commutateur ou du concentrateur au routeur

Connectez le routeur à un port de liaison montante (MDI-II) d'un concentrateur ou d'un commutateur Ethernet à l'aide d'un cable droit, comme illustré. Si vous souhaitez réserver le port de liaison montante du commutateur ou du concentrateur à un autre périphérique, connectez-le à un autre port MDI-X (1x, 2x, etc.), à l'aide d'un cable croisé.

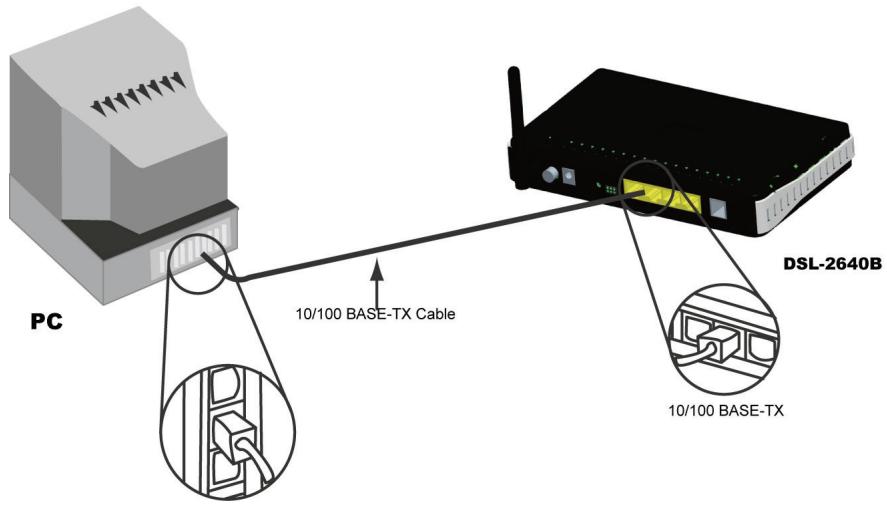

Connexion de l'ordinateur au routeur

Vous pouvez connecter le routeur directement à une carte d'adaptateur Ethernet (NIC) 10/100BASE-TX installée sur un PC à l'aide du cable Ethernet fourni, comme illustré.

Configuration

Cet section you indique comment configurer your nouveau routeur sans fil D-Link à l'aide de l'utilitaire de configuration Web.

Utilitaire de configuration Web

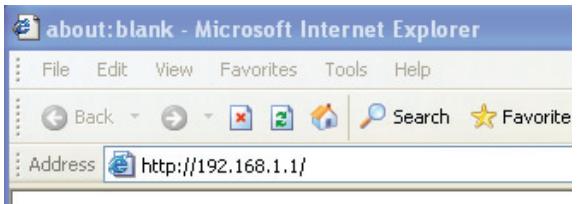

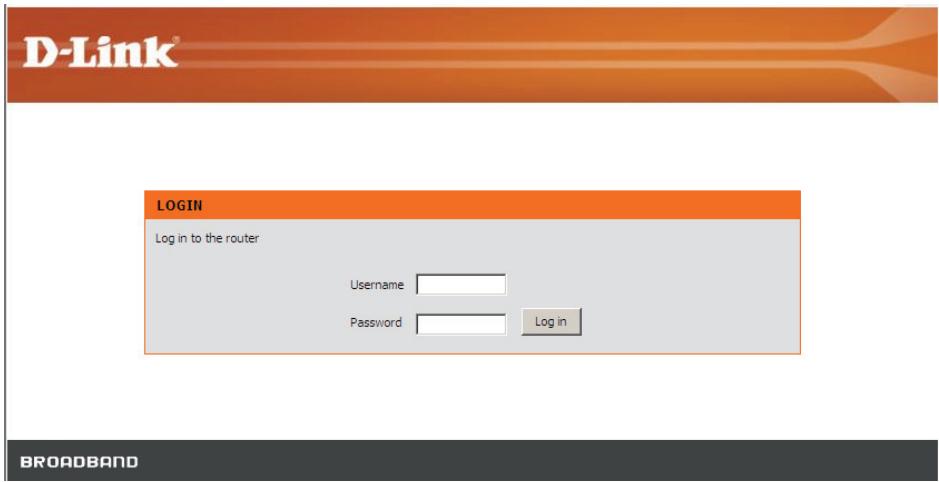

Connexion au routeur

Pour configurer la connexion au réseau étendu utilisé par le routeur, commencez par communiquer avec le routeur par l'intermédiaire de son interface de gestion HTML, accessible à l'aide d'un navigateur Web. La façon la plus facile de vous assurer que votre ordinateur possède les paramétres IP corrects est de le configurer pour qu'il utilise le serveur DHCP du routeur. La section suivante explique comment modifier la configuration IP pour qu'un ordinateur exécutant un système d'exploitation Windows devienne un client DHCP.

Pour acceder à l'utilitaire de configuration, ouvrez un navigator Web (par ex. Internet Explorer), puis saisissez l'adresse IP du routeur (192.168.1.1).

Saisissez « admin » dans le champ Nom d'utilisateur et « admin » dans le champ Mot de passer. Si le message d'erreur Page Cannot be Displayed (Impossible d'afficher la page) s'affiche, veuillez consulter la section Résolution des problèmes pour obtenir de l'aide.

Ce chapitre explique comment utiliser votre ordinateur pour configurer la connexion au réseau étendu. Le chapitre suivant décrit les diverses fenêtres utilisées pour configurer et surveiller le routeur et indique notamment comment modifier des paramètres IP et la configuration du serveur DHCP.

ASSISTANT

CONFIGURATION ADSL

Cliquez sur le bouton Setup Wizard (Assistant de configuration) pour le lancer.

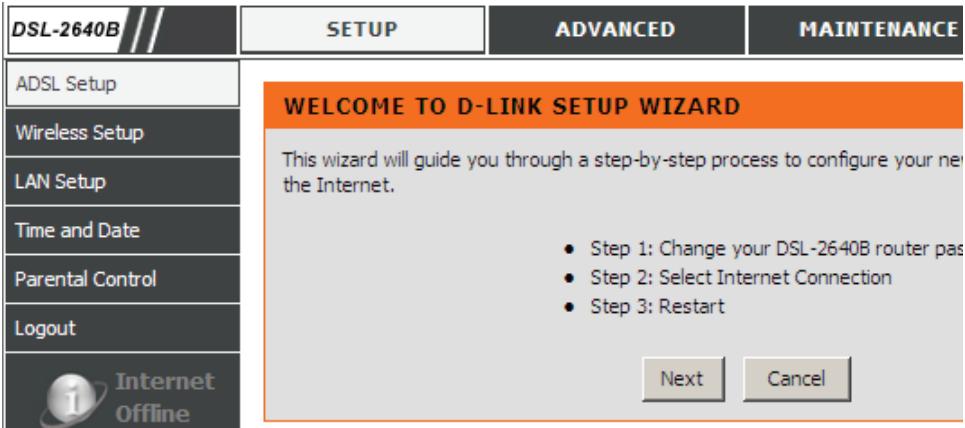

BIENVENUE DANS L'ASSISTANT DE CONFIGURATION D-LINK

La configuration de votre routeur se décompose en trois étapes. Cliquez sur Next (Suivant) pour continuer.

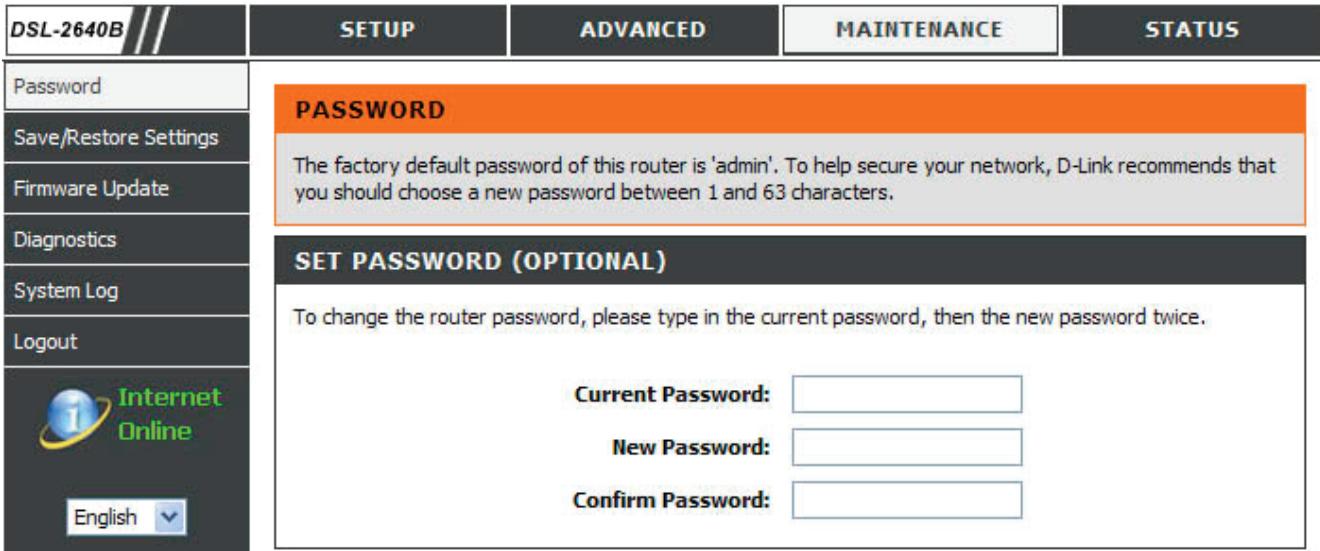

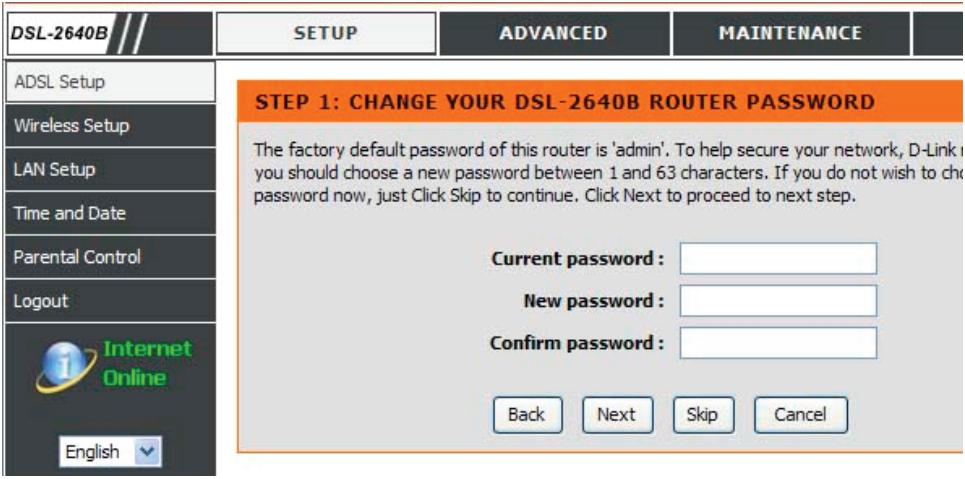

ÉTAPE 1: CHANGEZ LE MOT DE PASSE DE VOTRE ROUTEUR DSL-2640B

Le mot de passer par défaut est « admin ». Modifiez-le pour sécuriser votre réseau. Remarque : le mot de passer de confirmation doit être le même que le « New Password » (Nouveau mot de passer). Bien sur, vous pouvez cliquer sur Skip (Ignorer) pour ignorer cette étape.

ÉTAPE 2: SéLECTIONNEZ LE TYPE DE CONNEXION À INTERNET Veuillez sélectionner votre Country (Pays) et votre ISP (FAI). Les informations de VPI et VCI s'affichent automatiquement. Bien sur, vous pouvez les modifier.

Si vous ne trouvez pas le pays et le FAI dans la liste au-dessous, vous pouvez selectionner « Others » (Autres).

Cliquez sur le bouton Suivant pour passer à la fenêtre Assistant de configuration suivante.

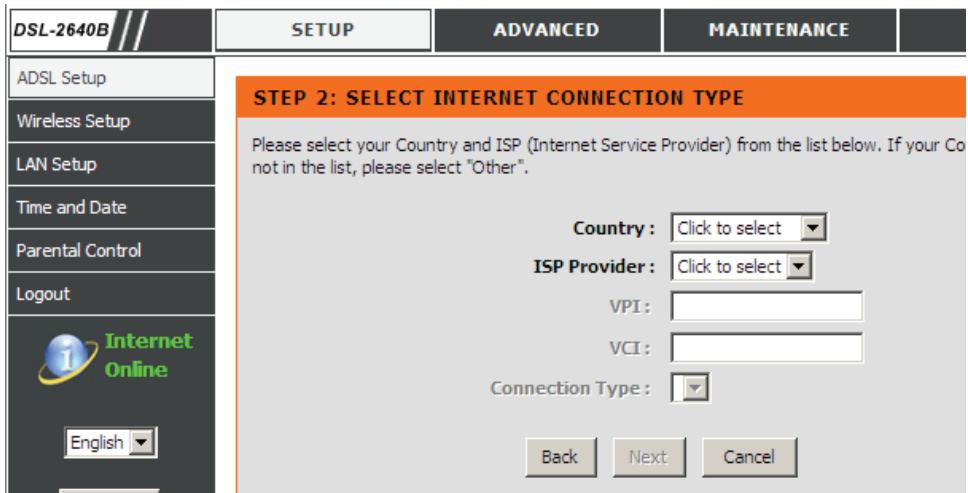

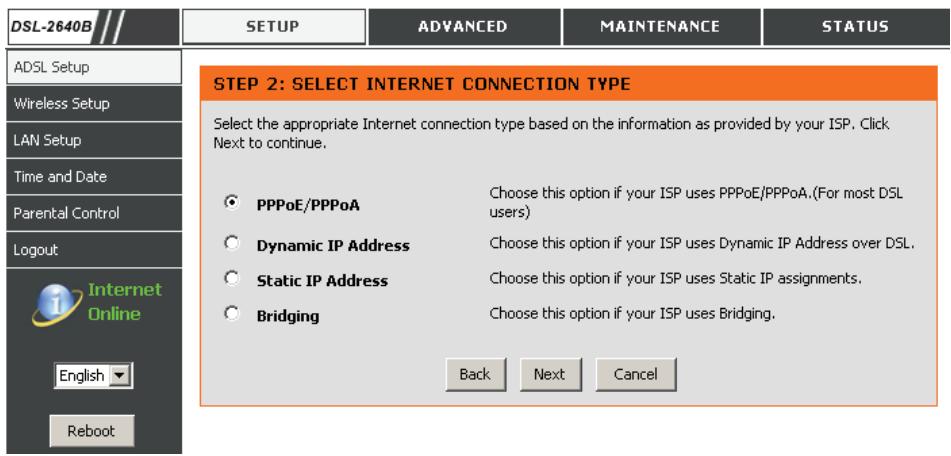

ÉTAPE 2 : SELECTIONNEZ LE TYPE DE ConnEXION À INTERNET

Sélectionnez le type de connexion à Internet approprié en fonction des informations fournies par votre FAI.

Cliquez sur le bouton Suivant pour passer à la fenêtre Assistant de configuration suivante.

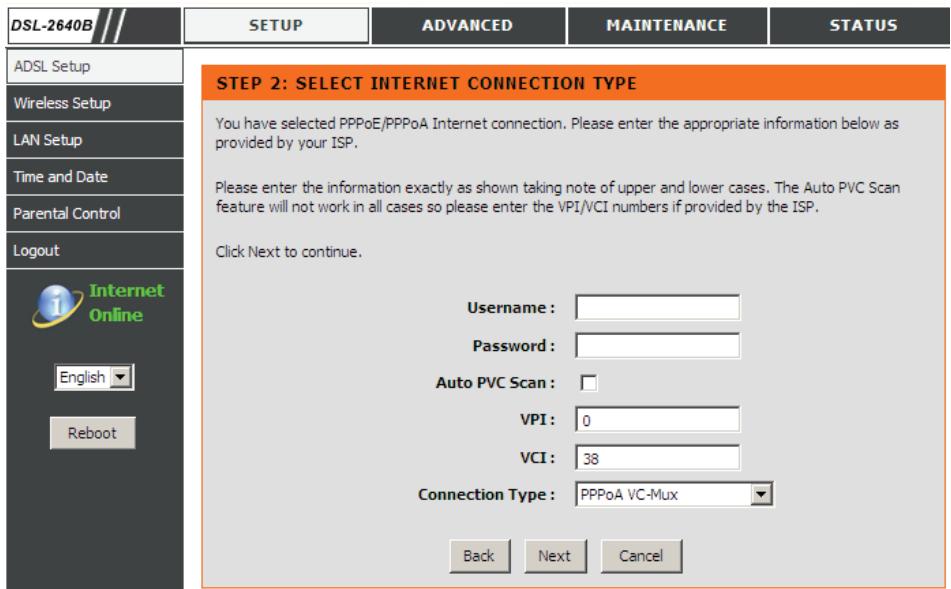

Utilisation de l'assistant de configuration - pour connexion PPPoE/PPPoA

Saisissez le Nombre (Nom d'utilisateur) et un Password (Mot de passer) (ainsi que le nom du service PPPoE si vous FAI le besoin).

La fonction Auto PVC Scan (Balayage automatique des PVC) ne fonctionne pas dans tous les cas. Aussi, indiquez les valeurs VPI/VCI si vous FAI vous les a fournies.

Sélectionnez le Connection Type (Type de connexion) que vous fai vous a demandé d'utiliser.

Cliquez sur le bouton Suivant pour passer à la fenêtre Assistant de configuration suivante.

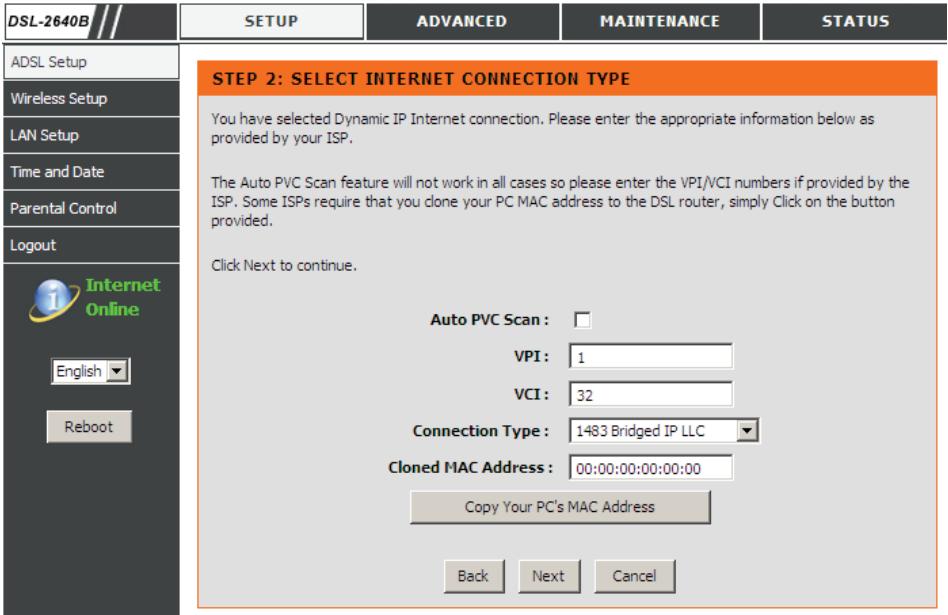

Utilisation de l'assistant de configuration - pour connexion d'adresse IP dynamique

Entrez ci-dessous les informations appropriées fournies par votre FAI. La fonction de balayage automatique des PVC ne fonctionne pas dans tous les cas. Aussi, indiquez les valeurs VPI/VCI si vous让您 les a fournies.

Cliquez sur lebouton Suivant pour passer à la fenêtre Assistant de configuration suivante.

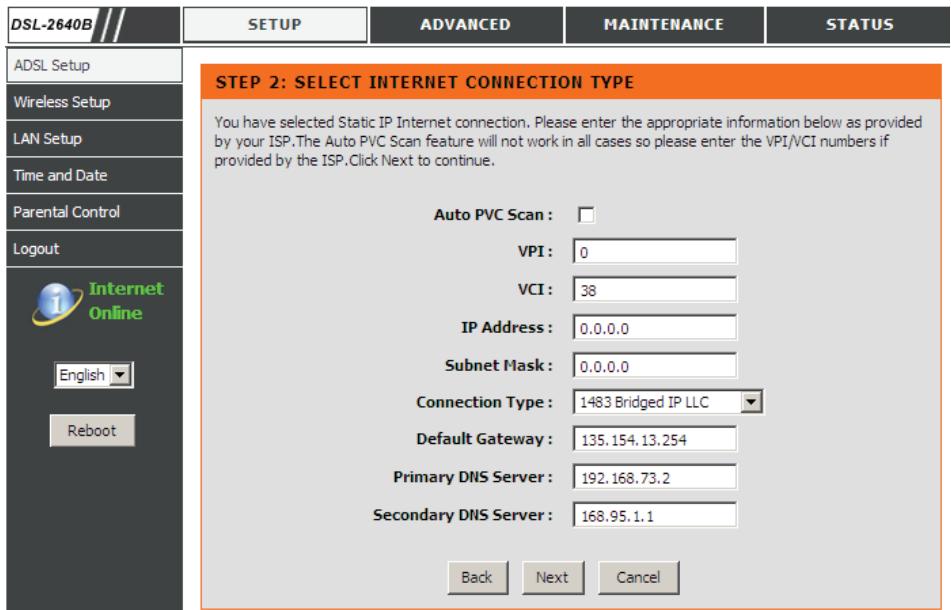

Utilisation de l'assistant de configuration - pour connexion d'adresse IP statique

Entrez ci-dessous les informations appropriées fournies par votre FAI. La fonction de balayage automatique des PVC ne fonctionne pas dans tous les cas. Aussi, indiquez les valeurs VPI/VCI si vous让您 les a fournies.

Veuillez saisir l'IP address (Adresse IP), le Subnet Mask (Masque de sous-réseau), la Default Gateway (Passerelle par défaut) et les DNS information (Informations sur le DNS) comme il convient. Remarque : si vous décidEZ de laisser les informations relatives à la passerelle et au DNS par défaut vierges, elles doivent être générées automatiquement.

Cliquez sur lebouton Suivant pour passer à la fenêtre Assistant de configuration suivante.

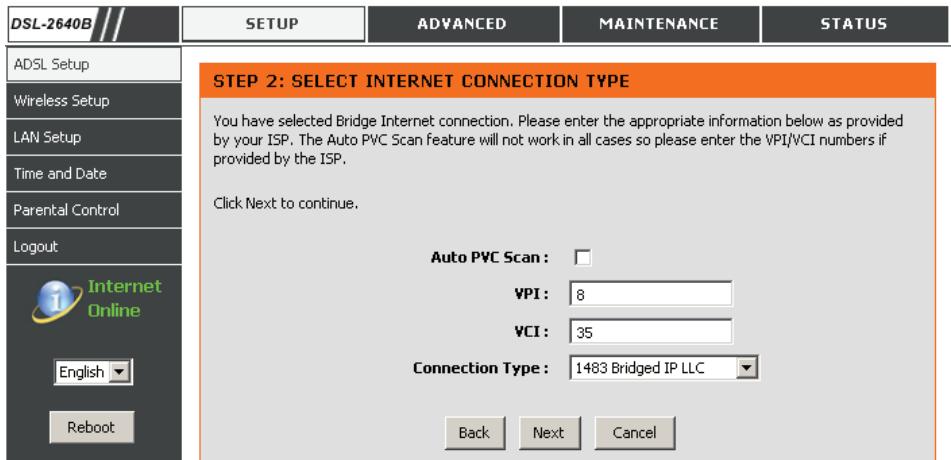

Utilisation de l'assistant de configuration - pour connexion de pont

Entrez ci-dessous les informations appropriées fournies par votre FAI. La fonction de balayage automatique des PVC ne fonctionne pas dans tous les cas. Aussi, indiquez les valeurs VPI/VCI si vous让您 les a fournies.

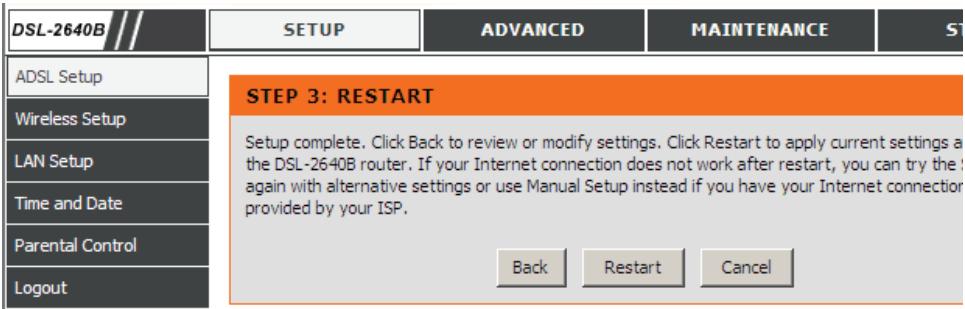

ÉTAPE 3: REDÉMARREZ

Cliquez sur Back (Précédent) pour revoir ou modifier les paramètres. Cliquez sur Restart (Redémarrer) pour appliquer les paramètres actuels et réinitialiser le routeur DSL-2640B. Si vous ne pouvez pas vous connecter à Internet après le redémarrage, vous pouvez essayer l'assistant de configuration avec d'autres réglages ou effectuer une configuration manuelle si vous FAI vous a fourni toutes les informations de connexion nécessaires.

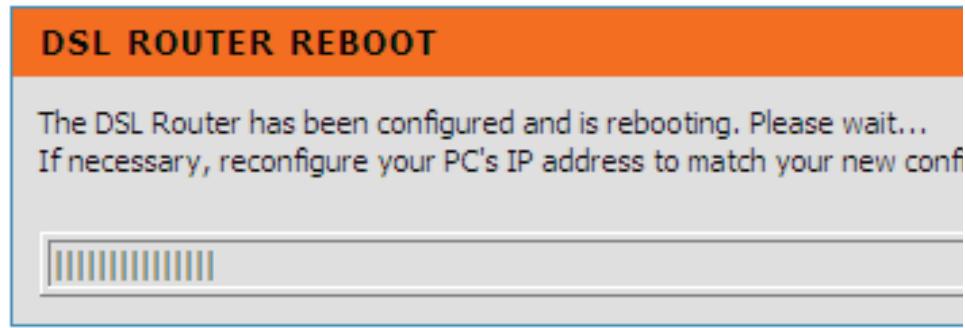

RéINITIALISATION DU ROUTEUR DSL

Veiliez à ne pas étéindre le routeur pendant la réinitialisation. ÀpRES avoir redémarré le routeur, vous pouvez le reconfigurer selon vos souhaits. Vous pouvez également tester la connexion au réseau étendu en accédant à Internet à l'aide de votre navigateur.

Fermez la fenêtre de configuration du routeur DSL et patientez 1 minute avant de rouvrir le navigateur Web. Si nécessaire, veuillez reconfigurer l'adresse IP de votre ordinateur pour qu'elle corresponde à la nouvelle configuration.

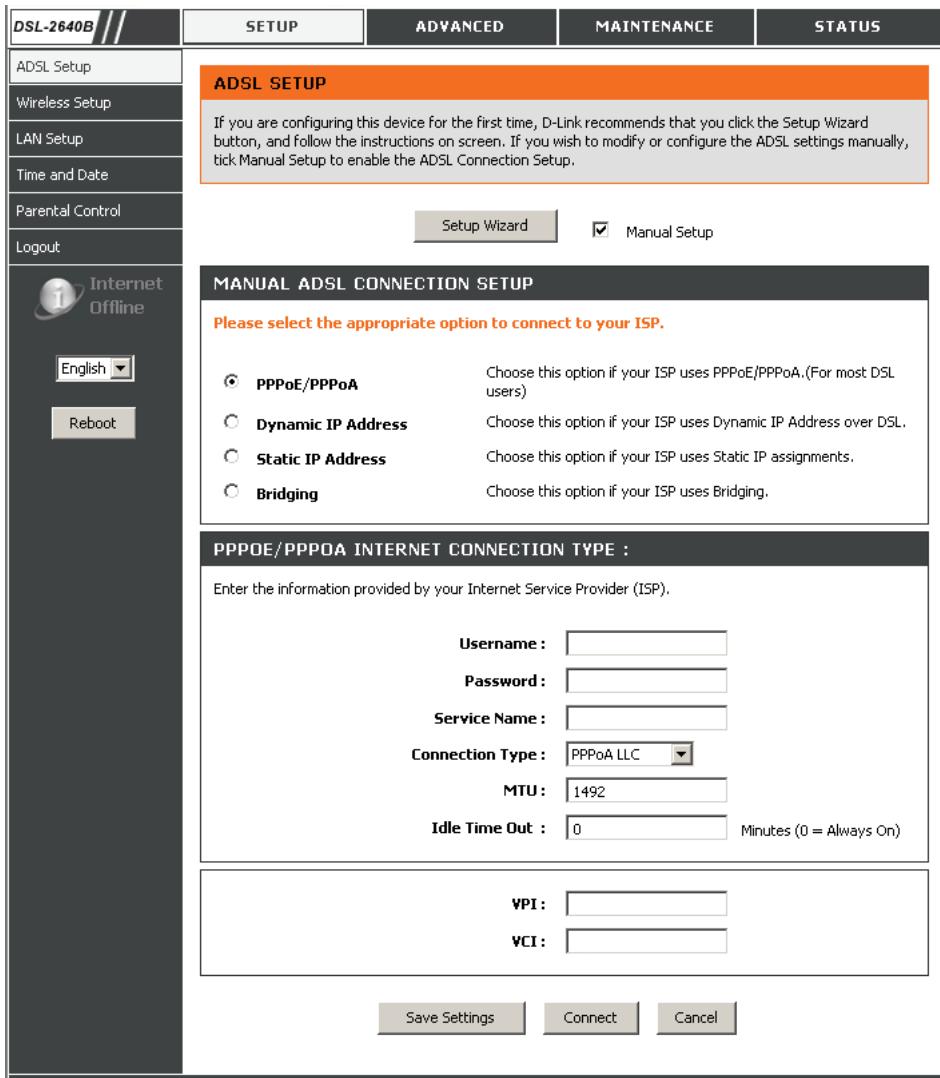

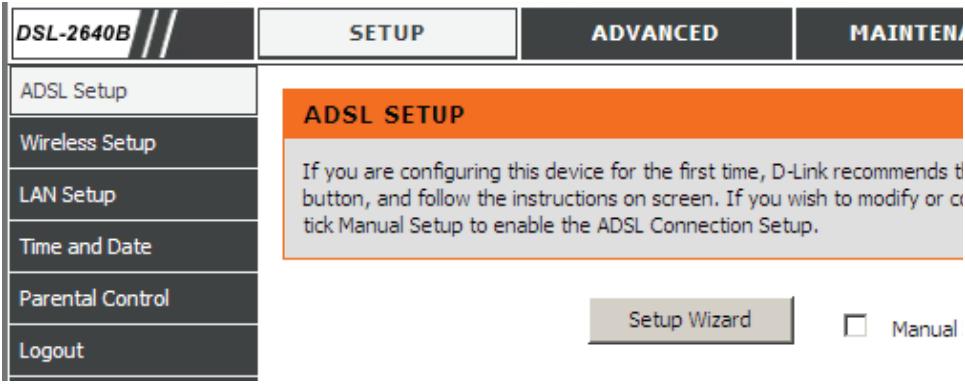

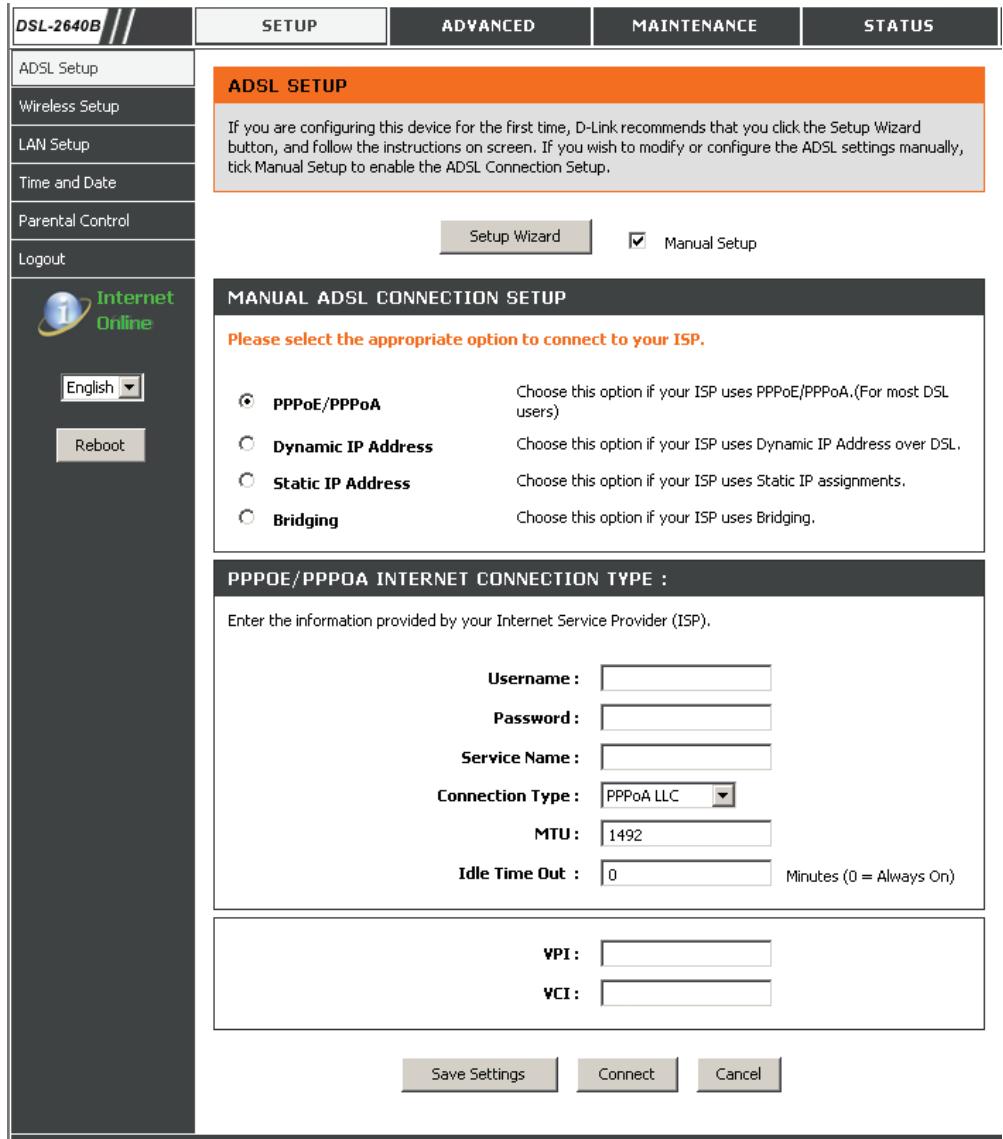

CONFIGURATION ADSL

Pour acceder à la fenêtre de paramétrage ADSL SETUP (Configuration ADSL [Réseau étendu]), cliquez sur le bouton ADSL Setup (Configuration ADSL) dans le réseau SETUP (Configuration), puis selectionnez Manual Setup (Configuration manuelle) pour configurer l'interface MANUAL

ADSL (ADSL manuel) sur cette page :

CONFIGURATION ADSL

Cochez l'option Manual Setup (Configuration manuelle), puis configures les messages au-dessous, comme dans l'ASSISTANT.

Cliquez sur le bouton Save Settings (Enregisterr les paramètres) pour enregisterr vos paramètres. Une fenêtre contextuelle vous demandera de réinitialiser le routeur. Cliquez surOK pour réinitialiser le routeur.

Cliquez sur le bouton Connect (Connexion) pour connecter le routeur à Internet via l'interface du réseau étendu.

Lorsque le routeur est connecté à Internet, l'icone graphique Internet Online (Internet en ligne) s'allume en couleur. Si elle est eteinte et que vous n'arrivez pas à parcourir les pages Web, vos parametes Internet posit peut'être probleme et vousdezvez revenir à l'etape 2. Cliquez sur le bouton Disconnect (Deconnexion) pour déconnecter le routeur d'Internet ; l'icone s'eteint.

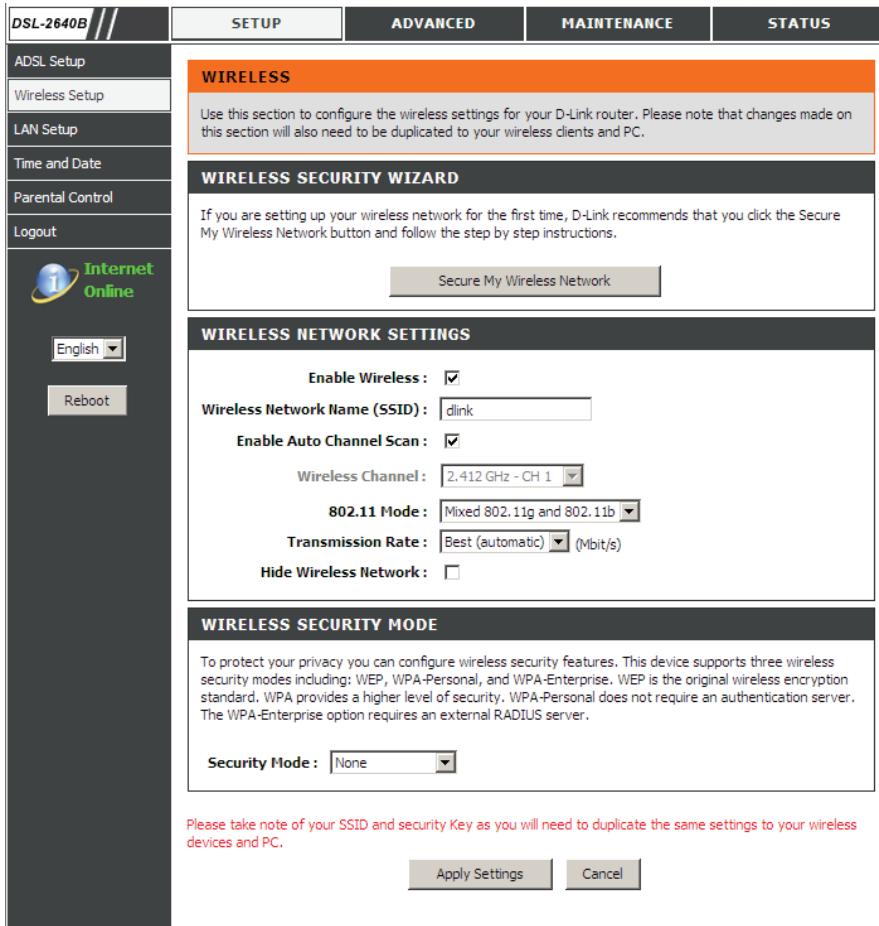

SANS FIL

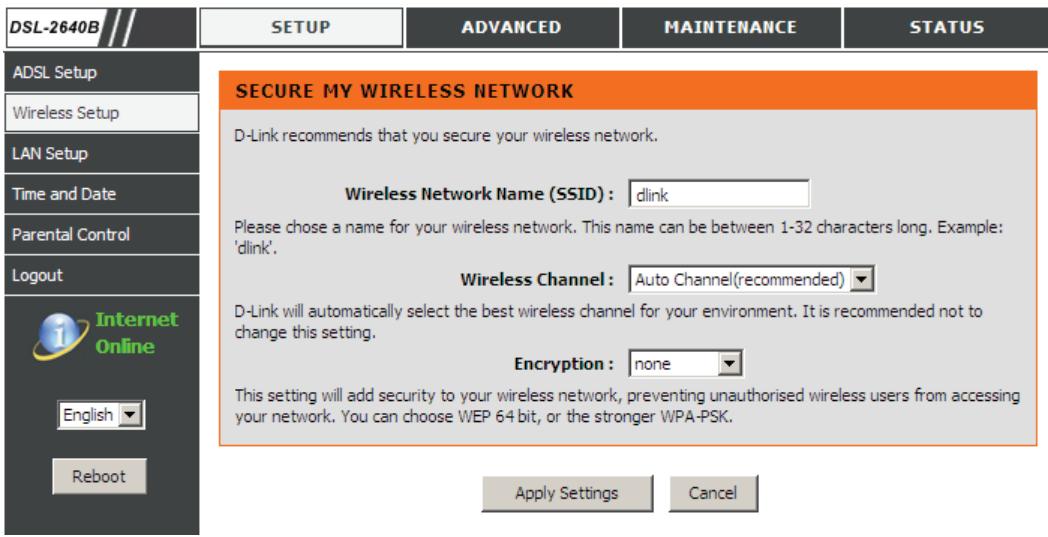

Cte section you per met de configurer les parametes sans fil de votre routeur D-Link. Notez que certaines modifications realizedes dans cette section dovent eaglement etre aportees aux clients et PC sans fil.

Pour acceder à la fenêtre de paramétrage WIRELESS (SANS FIL [Réseau étendu]), cliquez sur le bouton Wireless Setup (Configuration sans fil) dans le réseau SETUP (Répertoire).

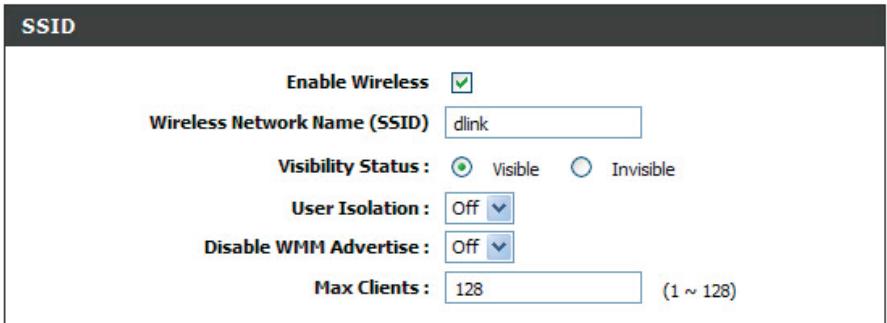

PARAMÉTRES DU RÉSEAU SANS FIL

Cliquez dans le champ Enable Wireless (Activer le réseau sans fil) pour que le routeur fonctionne dans l'environnement sans fil.

Le SSD identifie les membres du service. Acceptez le nom par défaut ou remplacez-le par un autre. Si vous modifie le SSD par défaut, vous doivent également changer celui de tous les autres péripériques du réseau sans fil en conséquence.

Activez l'option Balayage automatique du canal pour que le routeur puisse selectionner le meilleur canal pour le fonctionnement de votre réseau sans fil.

Le canal sans fil peut vous laisser sélectionner le canal de votre point d'accès. La disponibilité des canaux varie d'un pays à l'autre en raison de leurs règlementations.

Sélectionnez 802.11 Mode pour utiliser le mode b/g. Sinon indiquez le mode à utiliser.

Transmission Rate (Débit de transmission) indique de conserver la solution Best (automatic [Optimale (automatique)]).

Cliquez dans le champ Hide Wireless Network (Masquer le réseau sans fil) pour que le routeur arrêté de diffuser son SSID.

ASSISTANT DE SECURITE SANS FIL

Cliquez sur le bouton Secure My Wireless Network (Sécuriser mon réseau sans fil) pour acceder à la fenêtre SECURE MY WIRELESS NETWORK (Sécuriser mon réseau sans fil).

SECURISER MON RÉSEAU SANS FIL Saisissez le SSID.

Sélectionnez le Wireless Channel (Canal sans fil).

Sélectionnez le type d'Encryption (Chiffrement). WPA-PSK est plus sur que WEP 64 bit.

Cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour appliquer les paramètres.

MODE DE SÉCURITÉSANS FIL - WEP

Le chiffrement WEP peut être activé pour des raisons de sécurité et de confidentialité. Le WEP chiffre la partie données de chaque trame transmise depuis l'adaptateur sans fil à l'aide des clés prédéfinies. Le routeur offre un chiffrement de 64 ou 128 bits avec quatre clés disponibles.

Selectionnez WEP Key Length (Longueur de clé WEP) dans le menu dérouulant (128 bit est plus fort que 64 bit).

Saisissez la clé dans les champs WEP Key (Clé WEP) 1 à 4 (la longueur de clé est indiquée en bas de la fenêtre).

Indiquez la clé de chiffrement dans le menu déroulant Default WEP Key (clé WEP par défaut).

Selectionnez le type d'authentication dans le menu dérouulant (Shared (Partagé) est préféable à Open (Ouvert)).

Cliquez sur le bouton Appliquer les paramètres pour appliquer les paramètres.

WIRELESS SECURITY MODE

La configuration du WPA-PSK est similaire à celle du WEP. La longueur de la clé varie entre 8 et 63 codes ASCII.

WIRELESS SECURITY MODE

Certain experts en sécurité réseau recommend désomais que les réseaux sans fil appliquent des mesures de sécurité 802.1X pour palier certaines faiblisses des applications WEP standard. Un serveur RADIUS sert à authenticate tous les utilisateurs potentiels.

Saisissez les données relatives à votre serveur RADIUS : adresse IP, port et clé.

Cliquez sur le bouton Appliquer les paramètres pour appliquer les paramètres.

EAP (802.1X)

Vouss pouvez configurer l'adresse IP du réseau local à votre convenance. De nombreux utilisateurs considérènt qu'il est plus pratique d'utiliser les paramètres par défaut ainsi que le service DHCP pour gérer les paramètres IP de leur réseau privé. L'adresse IP du routeur correspond à l'adresse de base utilisée pour DHCP. Afin d'utiliser le routeur pour DHCP sur votre réseau local, le groupe d'adresses IP utilisé pour DHCP doit être compatible avec l'adresse IP du routeur. Les adresses IP disponibles dans le groupe d'adresses IP DHCP sont modifiées automatiquement si vous modifies l'adresse IP du routeur.

Pour acceder à la fenêtre de paramétrage LAN SETUP (Configuration du réseau local), cliquez sur le bouton LAN Setup (Configuration du réseau local) dans le réseau SETUP (Configuration).

PARAMÉTRES DU ROUTEUR

Pour modifier la Router IP Address (Adresse IP du routeur) ou le Subnet Mask (Masque de sous-réseau), saisissez les valeurs souhaitées.

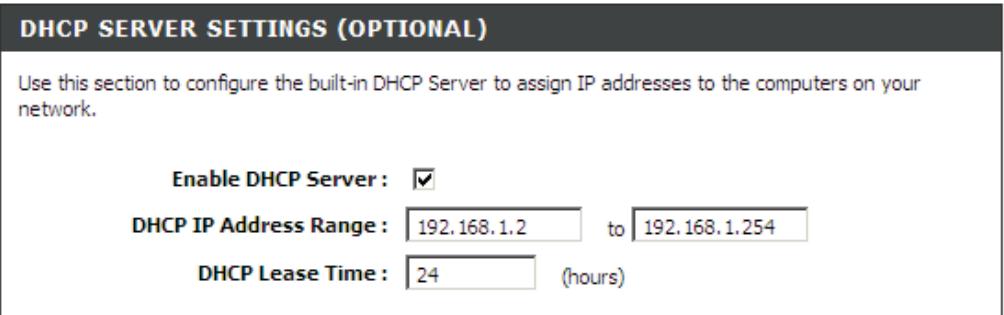

PARAMÉTRES DU SERVEUR DHCP (FACULTATIFS)

La fonction Enable DHCP Server (Activer le serveur DHCP) est selectionnée par défaut pour l'interface du réseau local Ethernet du routeur. Le service DHCP fournit les paramètres IP aux postes de travail configurés pour obtenir automatiquement les paramètres IP et connectés au routeur via le port Ethernet. Lorsque le routeur est utilisé pour DHCP, il devient la passerelle par défaut pour un client DHCP connecté au routeur. Gardez à l'esprit que si vous modifiez l'adresse IP du routeur, la plage d'adresses IP du groupe utilisé pour DHCP du réseau local change également. Le groupe d'adresses IP peut composer jusqu'à 253 adresses IP.

AJOUTER UN DHCP STATIQUE (FACULTATIF)

Sélectionnez Enable (Activer) pour réserver l'IP Address (Adresse IP) du PC désigné possédant l'MAC Address (Adresse MAC) configurée.

Le Computer Name (Nom de l'ordinateur) peut vous aider à reconnaître le PC possédant l'MAC Address (Adresse MAC), par exemple « Ordinateur portable du père ».

Cliquez sur le bouton Copy Your PC's MAC Address (Copier l'adresse MAC du PC) pour obtenir l'adresse MAC du PC que vous utilisez pour parcouir la page Web en cours.

Cliquez sur le bouton Save (Enregistrer) pour enregistrer les paramètres.

LISTE DES DHCP STATIQUES

Après avoir enregistré la réservation DHCP, la STATIC DHCP LIST (Liste de DHCP statiques) repertorie les configurations.

Le NUMBER OF DYNAMIC DHCP CLIENTS (Nombre de clients DHCP dynamiques) indique le nombre de clients DHCP (PC ou ordinateur portable) actuellement connectés au routeur et leurs informations détaillées.

Cliquez sur le bouton Save Settings (Enregisterr les parametes). Une fenêtre contextuelle vous demandera de réinitialiser le routeur. Cliquez sur OK pour réinitialiser le routeur.

LAN SETUP (CONFIGURATION DU RÉSEAU LOCAL)

N'eteignez pas le routeur pendant la réinitialisation.

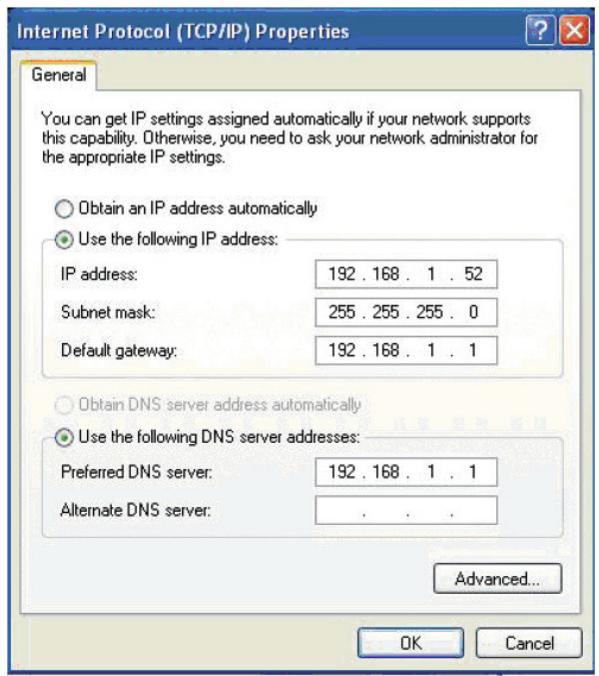

Vous devrez peut-être reconfigurer les paramètres de la NIC de votre PC pour acceder au gestionnaire Web du routeur suite au redémarrage.

Enable:

Computer Name:

IP Address:

ADDSTATICDHCP(OPTIONAL)

STATIC DHCP LIST

Computer Name

Computer Name

MAC Address:

00:00:00:00:00:00

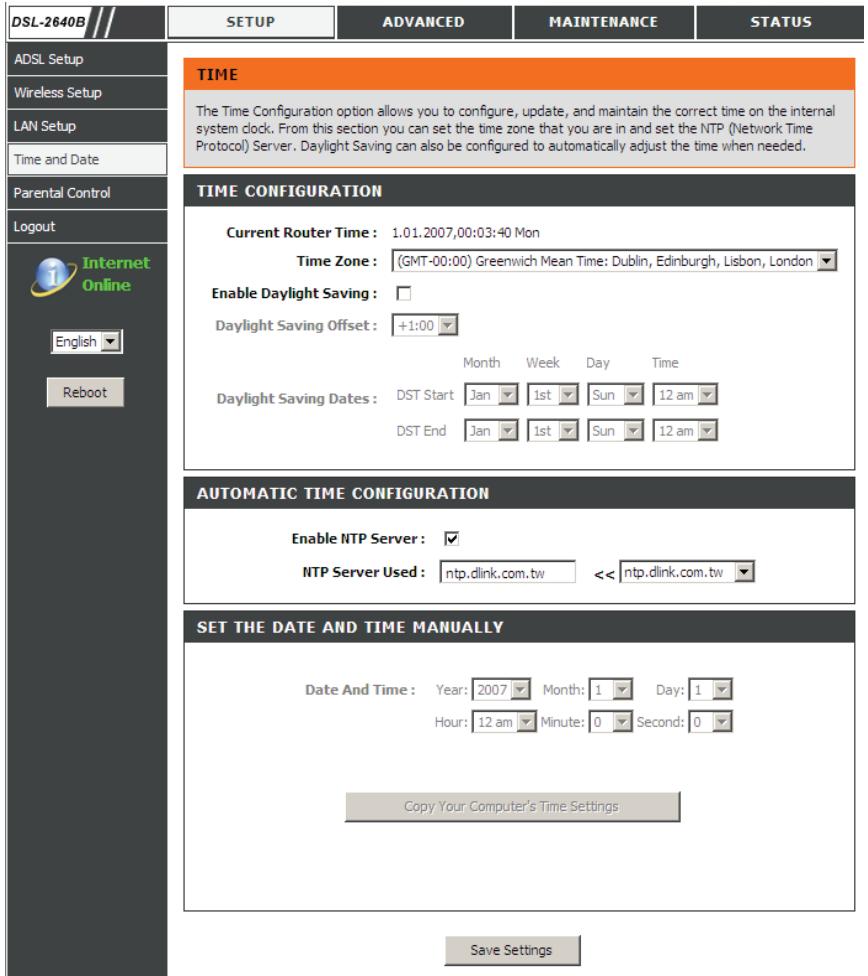

L'option de configuration TIME (Heure) vous permet de configurer, demettre a jour et de gerer l'heure de l'horloge syste me interne. Cette section
vous permit etalement de definir le fuseau horaire alsie que le serveur NTP (protocole horaire en reseau).Vous pouze enfin configurer l'heure
d etepour que le changement s'effectue automatiquement lorsque cette est programme.

Pour acceder à la fenêtre de paramétrage TIME (Heure), cliquez sur le bouton Time and Date (Date et heures) dans le repertoire SETUP (Configuration).

HEURE

Cochez Enable NTP Server (Activer le serveur NTP).

Sélectionnez le serveur de temps à utiliser dans le menu dérounant NTP Server Used (Serveur NTP utilisé).

Sélectionnez votre fuseau horaire dans le menu déroulant Time Zone (Fuseau horaire).

Cochez Enable Daylight Saving (Activer l'heure d'été) si nécessaire, puis sélectionnez le Daylight Saving Offset (Décalage heures d'été/heures d'hiver) qui convient dans le menu dérouulant. Configurez les dates d'heures d'été du début à la fin.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos paramètres.

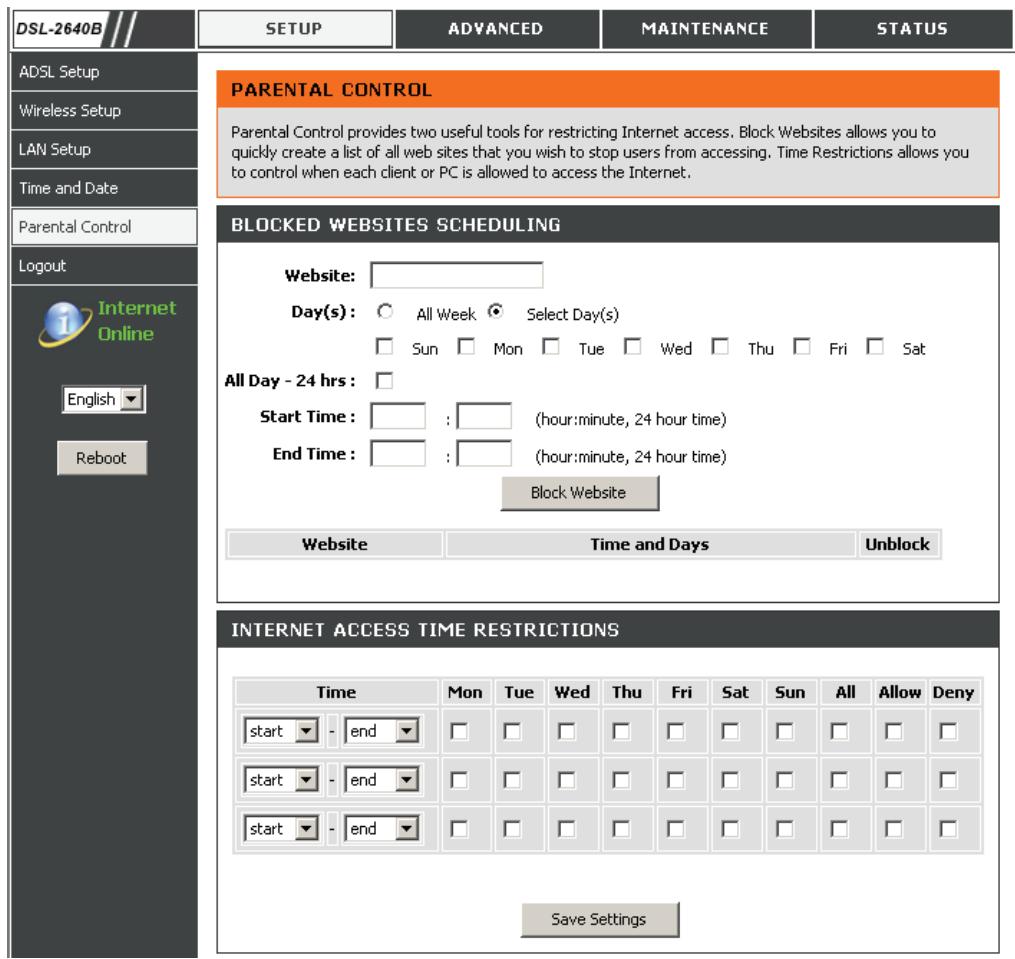

PARENTAL CONTROL (CONTROL PARENTAL)

Le Contrôle PARENTAL offre deux outils précieux pour restreindre l'accès à Internet. La fonction de blocage de sites Web vous permet de creer rapidement une liste de tous les sites Web auxquels les utilisateurs ne pourront plus acceder. Les restrictions horaires vous permettent de préciser àquel moment les clients ou PC connectés au routeur sont autorisés à acceder à Internet.

Pour acceder à la fenêtre de paramétrage PARENT CONTROL (Contrôle parental), cliquez sur le bouton Parent Control (Contrôle parental) dans le repertoire SETUP (Configuration).

GESTION DES SITES WEB BLOQUÉS

Saisissez le Website (Site Web), puis selectionnez l'heure et les jours correspondants. Cliquez sur le bouton Block Website (Bloquer le site Web) pour ajouter des sites Web bloqués à la configuration de gestion.

Cochez la case Unblock (Débloquer) au bout de la ligne, puis cliquez sur le bouton Unblock Website (Débloquer le site Web). Les éléments sélectionnés sont supprimés du tableau.

RESTRICTIONS HORAIRES POUR L'ACCès À INTERNET

Sélectionnez les jours et la plage horapendant lesquels autoriser/refuser cette règle.

Cliquez sur le bouton Enregistrer les paramètres pour appliquer les paramètres.

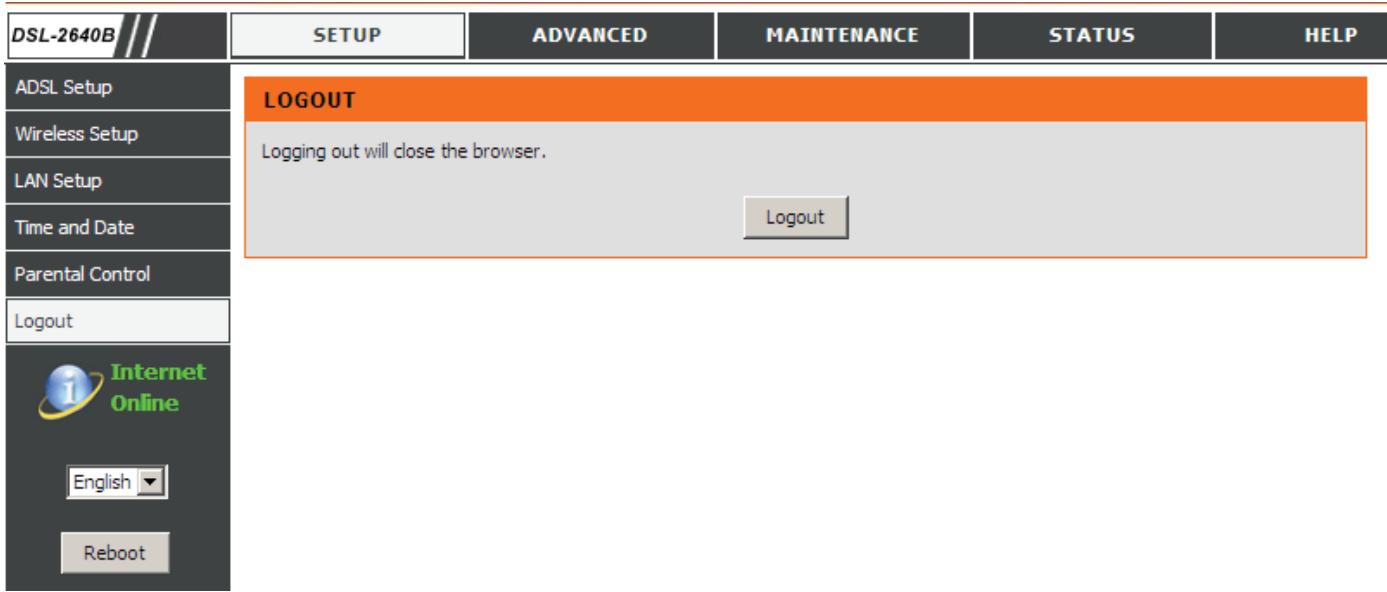

DéCONNEXION

La page LOGOUT (Déconnexion) vous permet de vous déconnecter de la configuration de votre routeur et de fermer le navigateur.

Pour acceder à la fenêtre de paramétrage LOGOUT (Déconnexion), cliquez sur le boutonLogout (Déconnexion) dans le repertoire SETUP

(Configuration).

DECONNEXION

Cliquez sur le boutonLogout (Déconnexion) pour vous déconnecter des paramètres de configuration du routeur et fermer le navigateur.

ADVANCED (AVANCE)

Ce chapitre comprend les fonctions plus avancées, utilisées pour la gestion et la sécurité du réseau, ainsi que des outils administratifs servant à gérer le routeur, l'état de la vue et d'autres informations servant à analyser les performances et à résoudre les problèmes.

REDIRECTION DE PORT

Utilisez la fenêtre PORT FORWARDING (Redirection de port) pour ouvrir des ports du routeur et pour rediriger les données via ces port vers un PC du réseau (trafic réseau étendu à réseau local). La fonction de redirection de port permet aux utilisateurs distants d'acceder aux services de votre réseau local, comme les serveurs FTP pour le transfert de fichiers ou SMTP et POP3 pour les courriers électroniques. Le DSL-2640B accepte les demandes distances relatives à ces services, adressées à votre adresse IP globale en utilisant le protocole TCP ou UDP et le numéro de port spécifique, puis les redirige vers le serveur de votre réseau local à l'aide de l'adresse IP du réseau local indiquée. N'oubliez pas que l'adresse IP privée indiquée doit se couver dans la plage utilisable du sous-réseau occupe par le routeur.

Pour acceder à la fenêtre de paramétrage PORT FORWARDING (Redirection de port), cliquez sur le bouton Port Forwarding (Redirection de port) dans le repertoire ADVANCED (Avancé).

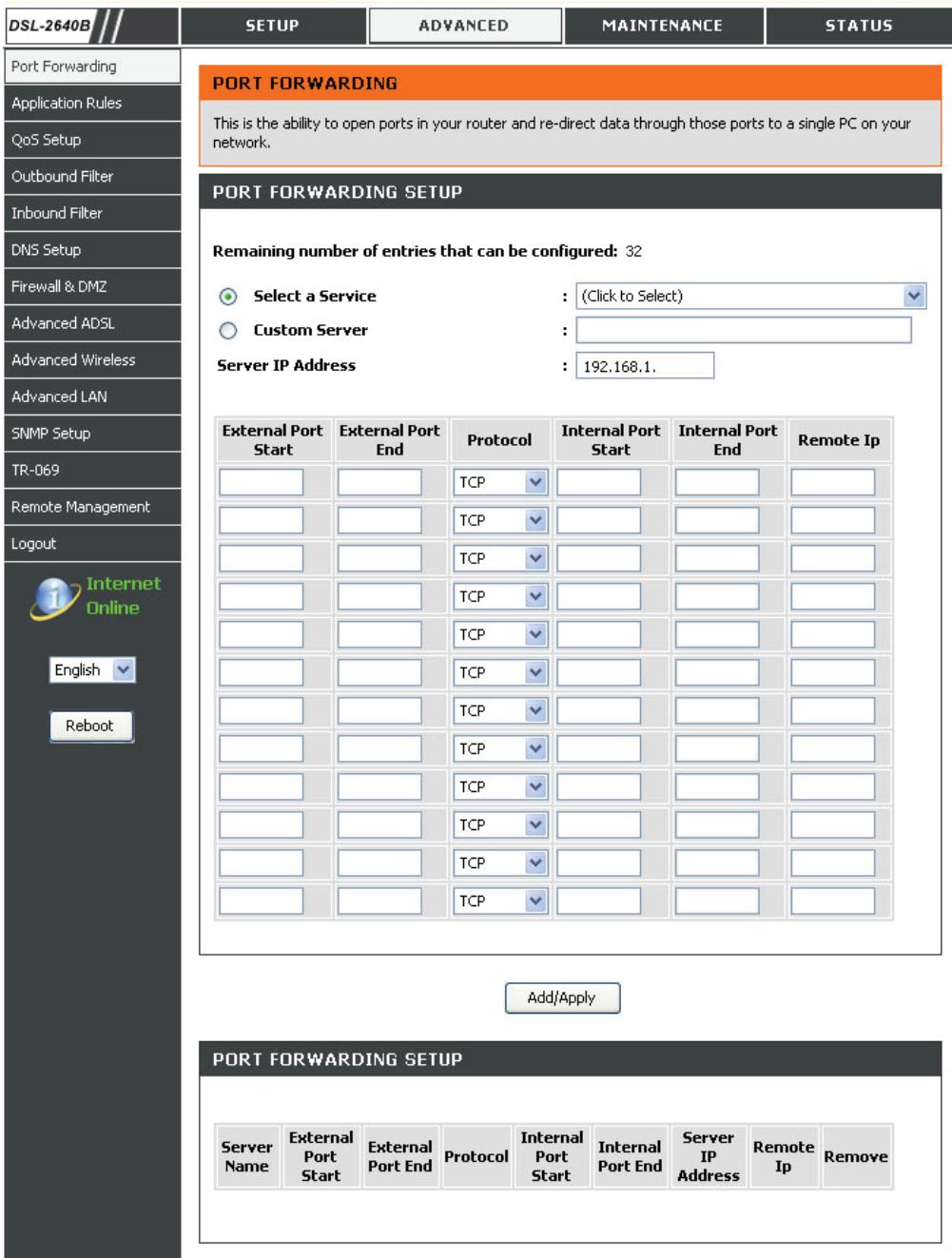

CONFIGURATION DES RÉGLES DE REDIRECTION DE PORT

Sélectionnez un service dans le menu déroulant Select a Service ( Sélectionner un service) si l'application est préconfigurée ou saisissez un nom dans le champ Custom Server (Serveur personnelisé) pour définir votre propre application.

Saisissez une adresse IP dans le champ Server IP address (Adresse IP du serveur) pour sélectionner le PC qui receives les paquets transmis.

Les champs External Port Start (Port externe de départ) et External Port End (Port externe final) affichent la plage de ports que vous poulez ouvrir sur le routeur. TCP/UDP désigne le type de protocole des ports ouverts. Les champs Internal Port Start (Port externe de départ) et Internal Port End (Port externe final) affichent la plage de ports de votre PC pouvant receivevoir les paquets transmis.

Cliquez sur le bouton Ajouter/Appliquer pour appliquer les paramètres.

RÉGLES D'APPLICATION

Certain applications necessitent que des ports spécifiques du pare-feu du routeur soient ouverts pour laisser acceder les parties à distance. Les règles d'application ouvrent dynamiquement les ports Open Start/End (Départ/fin de l'ouverture) lorsqu'une application du réseau local initie une connexion TCP/UDP avec une partie distante à l'aide des ports Trigger Start/End (Départ/fin du déclenchement). Le routeur permet à la partie distante, située du côte du réseau étendu, d'étabir de nouvelles connexions avec l'application, située du côte du réseau local, à l'aide des ports Open Start/End (Départ/fin de l'ouverture). Vous pouvez configurer un maximum de 32 entrées.

Pour acceder à la fenêtre de paramétrage APPLICATION RULES (Règles d'application), cliquez sur le bouton Application Rules (Règles d'application) dans le réseau ADVANCED (Avancé).

CONFIGURATION DES RÉGLES D'APPLICATION

Sélectionnez un nom dans le menu déroulant Select an Application (Sélectionner une application) si l'application est préconfigurée ou saisissez un nom dans le champ Custom Application (Application personnalisée) pour définir vos propres règles.

SaisissezVote Trigger Port Start (Port de depart de déclenchement), Trigger Port End (Port final de déclenchement) et le Trigger Protocol (Protocole de déclenchement). Saisissez des valeurs pour Open Port Start (Ouvrir le port de départ) et Open Port End (Ouvrir le port final), puis selectionnez l'Open Protocol (Ouvrir le protocole) à utiliser.

Cliquez sur le bouton Ajouter/Appliquer pour appliquer les paramètres.

DSL-2640B

La qualité de service (QoS) permet au routeur d'accorder des priorités au flux de paquets de données de votre routeur et de votre réseau. Elle est particulièrement importante pour les applications urgentes, telles que les applications de voix sur IP, car elle permet d'éviter les rejets d'appels. Les grandes quantités de données non cruciales peuvent être échelonnées pour ne pas déranger ces programmes en temps réel sensibles et prioritaires. D-Link a préconfigured certaines règles souvent utilisées pour la QoS. La voix sur IP et H.323 sont souvent utilisées pour les appeals Internet.

Pour acceder à la fenêtre de paramétrage QoS SETUP (Configuration de la qualité de service), cliquez sur le bouton QoS Setup (Configuration de la qualité de service) dans le réseau ADVANCED (Avancé).

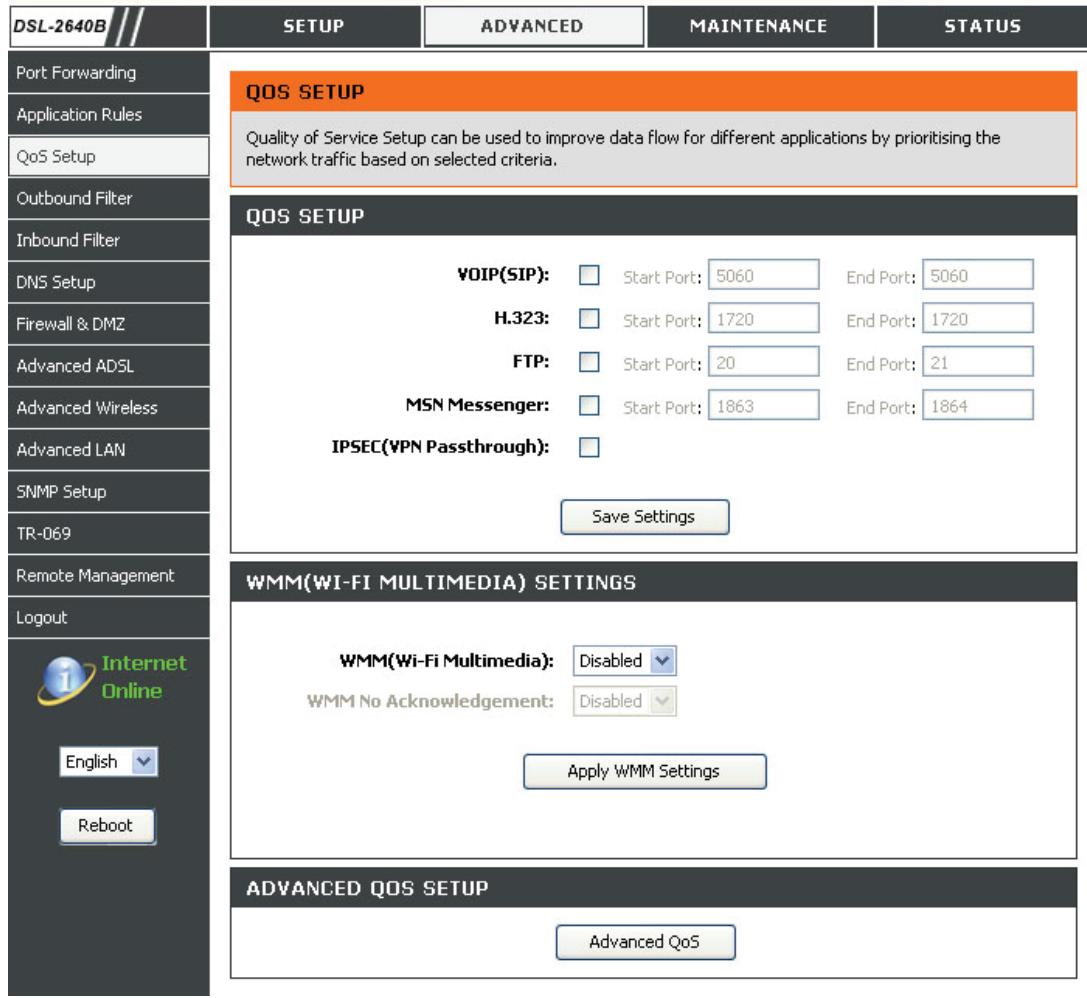

CONFIGURATION DE LA QoS

Contrôlez le type de service et configurez la plage de ports, si nécessaire.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer les paramètres.

PARAMÉTRES WMM (WI-FI MULTIMEDIA)

Activez ou désactivez WMM pour les paramètres de QoS Wi-fi Multimedia (si vous l'activez, le bouton Wireless QoS (qualité de service du réseau sans fil) l'est aussi).

CONFIGURATION DE LA QUALITÉ DE SERVICE AVANCÉE

Cliquez sur le bouton Advanced QoS (Qualité de service avancée) pour acceder à la fenêtre QUALITY OF SERVICE SETUP (Configuration de la qualité de service).

QS

Le tableau QUALITY OF SERVICE SETUP (Configuration de la qualité de service) affiche une liste de règles de configuration de la qualité de service ajoutées.

Pour ajouter une nouvelle règle QoS, cliquez sur le bouton Add (Ajouter)

CONFIGURATION DE LA QoS

Saisissez le QoS Class Name (Nom de la classe QoS), puis indiquez le Rule Status (État de la règle).

Attribuez une Classification Queue (File d'atte de classification) à l'emplacement où la QoS sera utilisé, puis sa Differentiated Services Code Point (DSCP) Mark (Marque de DSCP).

QOS

Définissez l'ensemble de conditions pour SET-1 en indiquant le Physical LAN Port (Port du réseau local physique), le Protocol, Differentiated Services Code Point Check (Protocole DSCP) ainsi que les Source and Destination IP Types and MAC Address (Adresses IP et MAC sources et cibles).

Choisissez 802.1p Priority (Priorité 802.1p) pour SET-2, puis cliquez sur le bouton Apply (Appliquer) pour ajouter cette nouvelle règle.

SPECIFY TRAFFIC CLASSIFICATION RULES

Par défaut, l'ensemble du traffic IP sortant du réseau local est autorisé. Vous avez la possibilité de créé un filtre-sortant qui consiste en une règle de filtre destinée à bloquer le traffic IP sortant. Pour ce faire, indiquez le nom du filtre et au moins une condition parmi celles qui suivent. Toutes les conditions spécifiées pour ce filtre doivent être satisfaites pour que la règle devienne effective.

Pour acceder à la fenêtre de paramétrage OUTBOUND IP FILTER (Filtre IP-sortant), cliquez sur le bouton Outbound Filter (Filtre IP-sortant) dans le repertoire ADVANCED (Avancé).

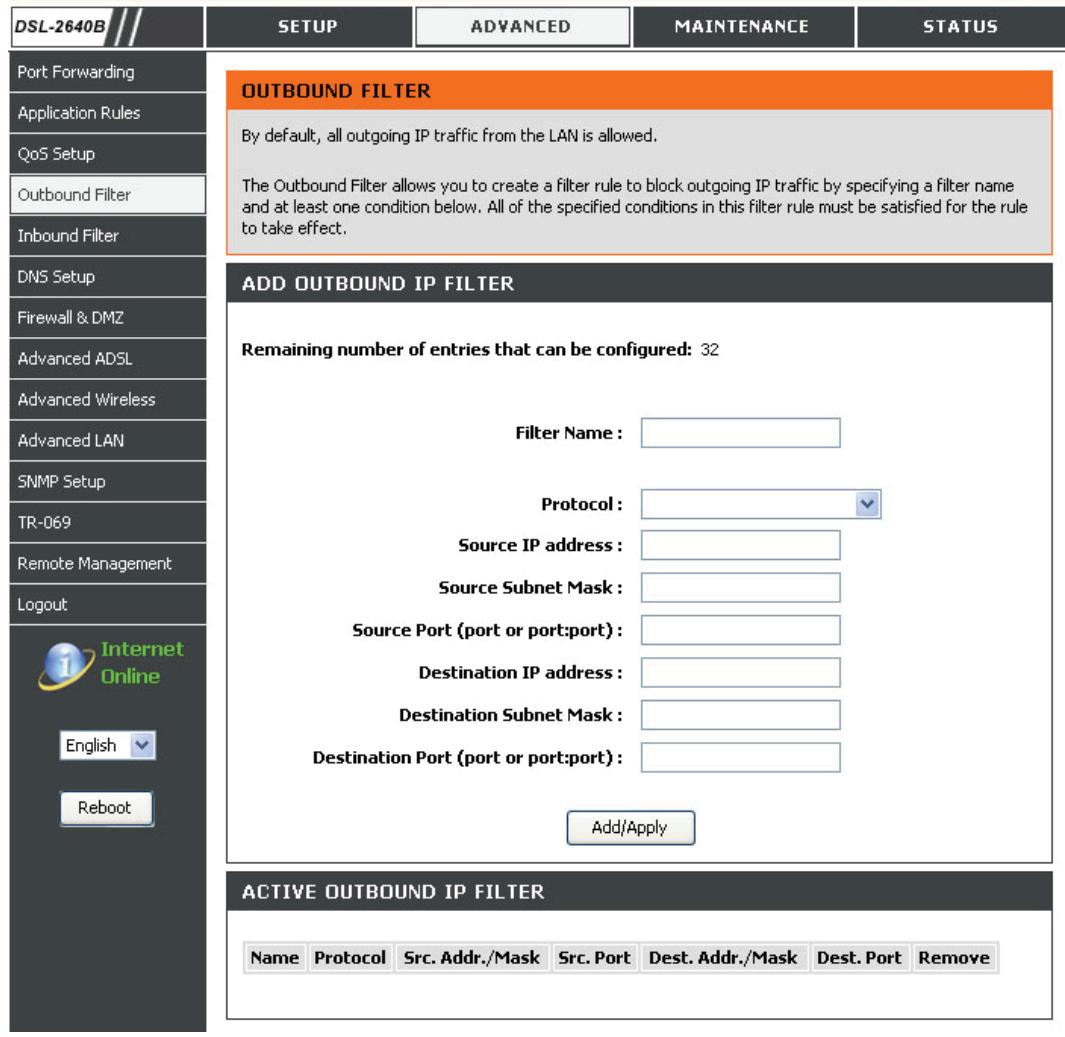

AJOUT D'UN FILTRE IP SORTANT

Entrez le Nom du filtré et au moins l'un des critères suivants :
Protocole, Adresse IP source/cible, Masque de sous-résseau et Port source/de destination.

Cliquez sur le bouton Ajouter/Appliquer pour ajouter et appliquer les paramètres.

La fonction Active Outbound IP Filter (Activer le filtré IP sortant) affiche les informations détaillées de chaque filtré IP sortant créé. Pour en supprimer un, cliquez sur le bouton Remove (Supprimer) (apparaît uniquement lorsqu'il existe un filtré IP).

FILTRE IP ENTRANT

Par défaut, l'ensemble du traffic IP entrant ne provenant pas du réseau interne est bloqué si le pare-feu est activé. Les demandes Internet sortantes normales, créées par la navigation Web, les couriers électroniques et d'autres logiciels que vous exécutez fonctionnent comme d'habitude car les demandes proviennent de votre propre réseau interne.

Voues a zis de creer un ftre entant qu consiste en une rile de filtre destinée a autoriser le traffic IP entant. Pour ce faire, indiquez le nom du filtre et au moins une condition parmi celles qui suive. Toutes les conditions specifiées pour ce filtre doivent etre satisfaites pour que la regle devienne effective.

Pour acceder à la fenêtre de paramétrage INBOUND IP FILTER (Filtre IP entrant), cliquez sur le bouton Inbound Filter (Filtre IP entrant) dans le repertoire ADVANCED (Avancé).

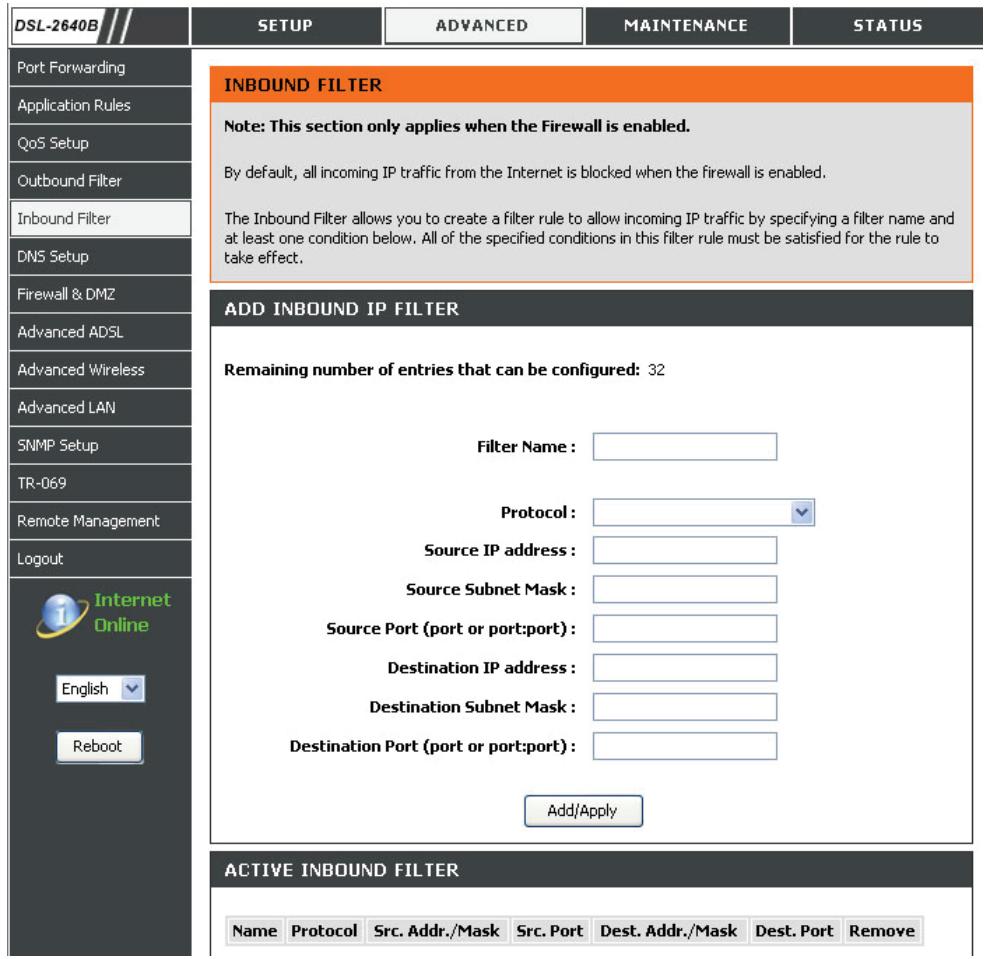

AJOUTER UN FILTRE IP ENTRANT

Entrez le Nom du filtré et au moins l'un des critères suivants :
Protocole, Adresse IP source/cible, Masque de sous-résseau et Port source/de destination.

Cliquez sur le bouton Ajouter/Appliquer pour ajouter et appliquer les paramètres.

Remarque : cette section s'applique uniquement si le pare-feu est activé.

La fonction Active Inbound IP Filter (Activer le contrôle IP entrant) affiche les informations détaillées de chaque contrôle IP entrant créé. Pour en supprimer un, cliquez sur le bouton Remove (Supprimer) (apparait uniquement lorsqu'il existe un contrôle IP).

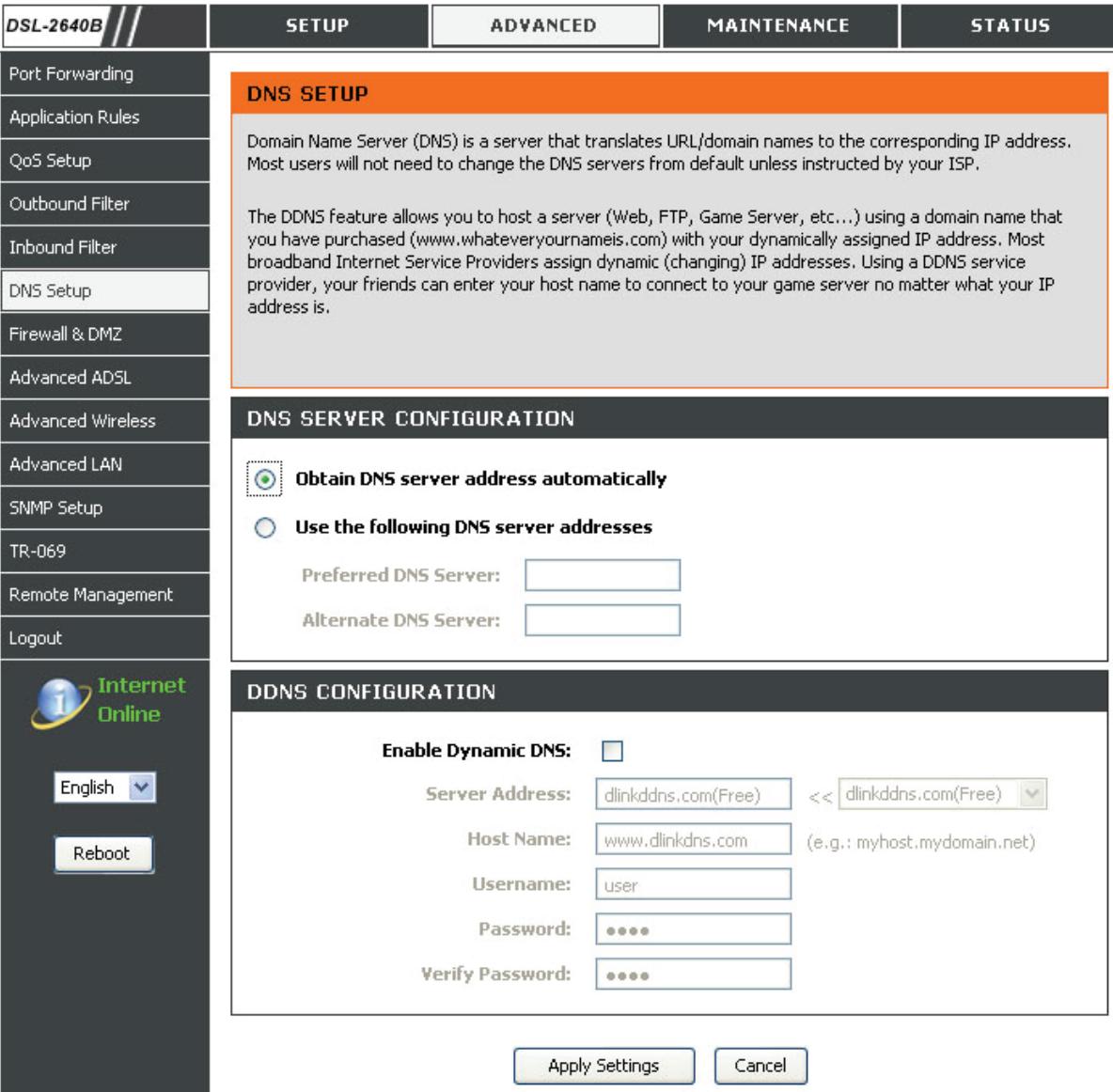

CONFIGURATION DES PARAMÉTRES DNS

Le routeur peut etre configue pour relayer des parametes DNS provenant de vot FAI ou d'un autre service disnible vers des postes de travail de vot reseau local. Lorsque you utilisez un relais DNS, le routeur accepte des demandes de DNS provenant des hotes du reseau local et les transmet aux serveurs DNS du FAI (ou d'un autre service). Un relais DNS peut utiliser une detection automatique. L'adresse IP DNS peut etalement etree manuellement par l'utiliseur. Sinon, you pouze aussi dactiver le relais DNS et configurer les hotes de vrie reseau local pour qu'ilis utilient directement les serveurs DNS. La plupart des utilisateurs qui utilient le routeur pour le service DHCP sur le reseau local et les serveurs DNS sur le reseau du FAI doivent cocher la case Obtain DNS server address automatically (Obtenir I'adresse du serveur DNS automatique).

Le routeur prend en charge le service DDNS (Système de noms de Domaine dynamique). Le service DNS dynamique permet d'associer une adresse IP publique dynamique à un nom d'hôte statique dans n'importe lequel des nombreux domaines, ce qui permet d'acceder à un hôte en particulier à divers emplacements Internet. Cette option est activée pour autoriser l'accès distant à un hôte en cliquant sur une URL en forme de lien hypertexte de type nom_hôte.dyndns.org. De nombreux fournisseurs d'accès Internet attribuent des adresses IP publiques à l'aide de DHCP, ce qui peut compliquer la localisation d'un hôte donné sur le réseau local à l'aide d'un DNS standard. Par exemple, si vous exécutez un serveur Web publique ou un serveur VPN sur votre réseau local, cela garantit que l'hôte peut être localisé sur Internet si l'aresse IP publique change. Le DDNS nécessite de configurer un compte compte pertinent l'un des fournisseurs de service DDNS pris en charge (DyndDNS.org ou dlinkddns.com).

Pour acceder à la fenêtre de paramétrage DNS SETUP (Configuration du DNS), cliquez sur le bouton DNS Setup (Configuration du DNS) dans le repertoire ADVANCED (Avancé).

CONFIGURATION DU SERVEUR DNS

Si vous utilisez le routeur pour le service DHCP sur le réseau local et les serveurs DNS sur le réseau du FAI, cochez la case Obtain DNS server address automatically (Obtenir l'adresse du serveur DNS automatique).

Si les adresses IP de vos DNS sont fournies par votre FAI, saisissez-les dans les champs Preferred DNS Server (Serveur DNS préfééré) et Alternate DNS Server (Serveur DNS alternatif) disponibles.

CONFIGURATION DDNS

Cochez Enable Dynamic DNS (Activer le DNS dynamique).

Selectionnez le fournisseur de services DDNS dans le menu dérouulant Server Address (Adresse du serveur), puis saisissez les données du compte.

Après avoir configuré les paramètres DNS selon vos désirs, cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour appliquer les paramètres.

Server Sélectionnez l'un des établissements
Address d'inscription du DDNS parmi leurs
(Adresse du serveur): répertoriés dans le menu déroulant. Les serveurs disponibles sont les suivants: DynDns.org et dlinkddns.com.
Host Name Saisissez le nom d'hôte que vous avez enregistré avec votre fournisseur de service DDNS.
(Nom d'hôte): enregistré avec libre fournisseur de service DDNS.
Nom Saisissez le nom d'utilisateur correspondant à sauter compte DDNS.
d'utilisateur ou clé :
Mot de passer ou clé : Saisissez le mot de passer correspondant à sauter compte DDNS.

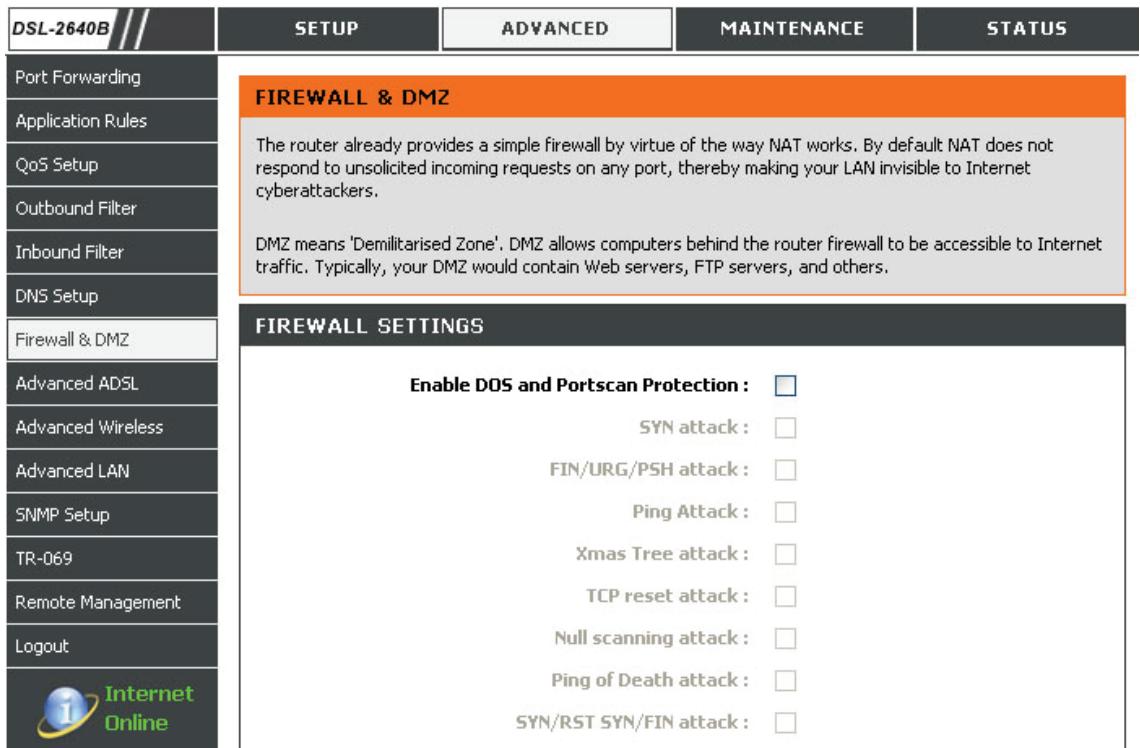

PARE-FEU et DMZ

La fenêtre Firewall & DMZ (Pare-feu et DMZ) permet au routeur d'appliquer des politiques spécifiques prédéfinies en vue de se protégger contre certains types d'attaque courants. Deux types de protections généraux (DoS, balayage du port), ainsi qu'un filtré des types de paquets spécifiques parfois utilisés par les pirates, peuvent être activés sur le routeur.

Dans la mesure ou certaines applications sont incompatibles avec la NAT, le routeur utilise une adresse IP DMZ pour un seul hôte du réseau local. Cette adresse IP n'est pas protégée par la NAT; les internautes ayant un droit de type logiciel peuvent donc la voir. N'oubliez pas que n'importe quel PC client de la DMZ est exposé à divers types de risques en matière de sécurité. Si vous utilisez la DMZ, prenez des mesures (par ex. protection antivirus du client) pour protéger le reste des PC clients de votre réseau local contre le risque de contamination via la DMZ.

Pour acceder à la fenêtre de paramétrage FIREWALL & DMZ (Pare-feu et DMZ), cliquez sur le bouton Firewall & DMZ (Pare-feu et DMZ) sous l'onglet ADVANCED (Avancé).

PARAMÉTRES DU PARE-FEU

ProtecionsDoS etbalayage duport :

Une attaque par déni de services (DoS) se caractérisse par une tentative délibérée des attaquants d'empêcher les utilisateurs légitimes d'un service d'utiliser ce service. Les exemples complrennet : des tentatives de noyer un réseau, empêchant ainsi le traffic réseau légitime, des tentatives de perturber les connexions entre deux machines, empêchant ainsi l'accès à un service, des tentatives pour empêcher un individu particulier d'acceder à un service ou des tentatives pour perturber le service d'un système ou d'une personne spécifique.

Une protection par balayage du port est prévue pour bloquer les tentatives de détction des ports ou services vulnérables qui pouraient être exploités lors d'une attaque provenant du réseau étendu.

PARAMÉTRES DMZ

Cochez la case Enable DMZ (Activer la DMZ), puis saisissez l'adresse IP du serveur ou du périphérique situé sur votre réseau local dans le champ DMZ IP Address (Adresse IP de la DMZ).

DMZ SETTINGS

Cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour appliquer les paramètres.

Les paramètres AADVANCED ADSL (ADSL avances) vous permettent de désirir les paramètres de modulation ADSL que votre modemouteur prendra en charge.

D-Link you conseille de ne pas modifier ces parametes, sauf si vous le demande.

Pour acceder à la fenêtre de paramétrage ADVANCED ADSL (ADSL avancés), cliquez sur le bouton Advanced ADSL (ADSL avancés) dans le

répertoire ADVANCED (Avancé).

PARAMÉTRES ADSL AVANCÉS

Le menu dérounant Modulation Type (Type de modulation) permet à l'utiliser de sélectionner la configuration adaptée aux protocoles ADSL. Les paramètres par défaut (Auto Sense [Détection automatique]) fonctionnent pour la plupart des comptes ADSL. Cette configuration fonctionne avec toutes les applications ADSL. Ne modifies pas les paramètres, sauf si on vous le demande.

Pour définit les paramètres ADSL, Sélectionnez les éléments souhaités, puis cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour appliquer les paramètres.

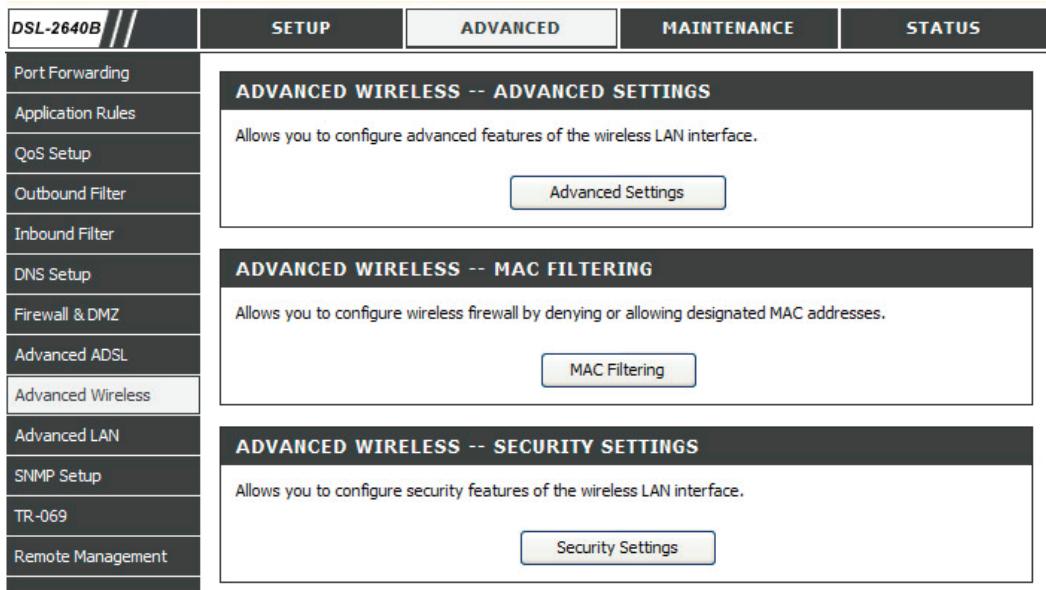

Réseau sans fil avancé

Ces options concernent les utilisateurs qui souhaitent changer le comportement de leur recepteur sans fil 802.11g par rapport aux parametes standard. D-Link recommende de ne pas modifier ces parametes et de laisser les valeurs par défaut. En effet, des parametes incorrectly pouraient nuire aux performances de votre recepteur sans fil. Avec les parametes par défaut, les recepteurs sans fil bénéficient de performances optimes dans la plupart des environnementles.

Pour acceder à la fenêtre de paramétrage ADVANCED WIRELESS (Sans fil avancés), cliquez sur le bouton Advanced wireless (Sans fil avancés) dans le repertoire ADVANCED (Avancé).

PARAMÉTRES SANS FIL AVANCES

Cette page comporte 3 options.

MAC Filtering (Filtrage MAC) pour configurer le pare-feu sans fil en refusant ou en autorisant les adresses MAC désignées

Security Settings (Paramètres de sécurité) pour configurer la sécurité du réseau local sans fil

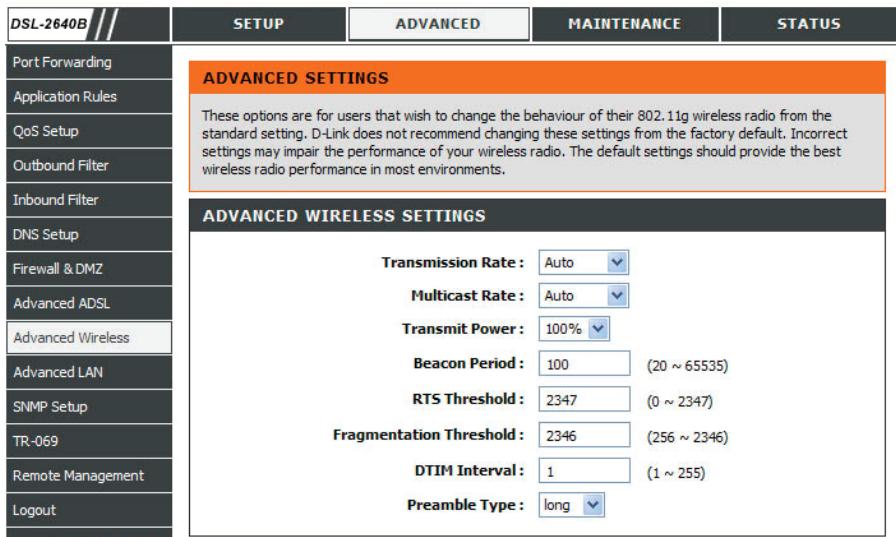

PARAMÉTRES AVANCÉS - PARAMÉTRES SANS FIL AVANCÉS

Débit de cette liaison sans fil pour la transmission/reception de votre réseau sans fil

Vitesse de multidif fusion : Transmit Power (Puissance de transmission) :

Débit auquel un message est envoyé à un groupe de destinataires

Période de balise :

Pourcentage de puissance transmise depuis votre réseau sans fil

Cette valeur indique l'intervalle de fréquence de la balise. La valeur se situe entre 20 et 65 535 milliseconds.

RTS Threshold (Seuil RTS) : Seuil de fragmentation :

(Demande pour émettre) sert à déterminer la taille d'un paquet sans fil pour facilitier le contrôle du début du traffic.

Taille maximale de la trame. Une trame plus importante que le seul est fragmentée en plusieurs paquets, puis transmise. La plage s'etend de 256à2 346 octets.

DTIM Interval Définit l'intervalle de réveil en mode d'économie d'énergie. La (Intervalle DTIM) : plaque s'étend de 1 à 255 milliseconds.

Preamble Type (Type de préambule) :

Longueur du bloc CRC (Cyclic Redundancy Check) pour la communication entre le routeur et les clients sans fil. Dans le cas d'un traffic élevé, Sélectionnez un préambule de type Court.

PARAMÉTRES AVANCÉS - PARAMÉTRES SANS FIL AVANCÉS

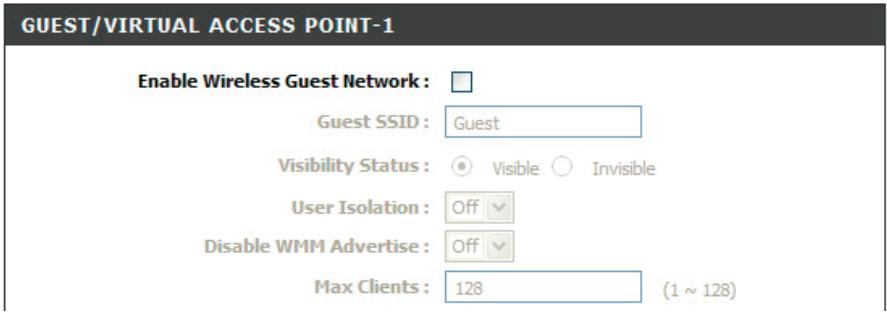

SSID, POINT D'ACCès INVITE/VIRTUEL - 1, 2 et 3

Le routeur permet de configurer 1 SSID et 3 points d'accès virtuels.

Pour activer le paramètre d'un SSID ou de points d'accès virtuels, cochez la case Enable Wireless (Activer le réseau sans fil) ou Enable Wireless Guest Network (Activer le réseau sans fil invite).

Indiquez le Wireless Network Name (Nom du réseau sans fil) ou le Guest SSID (SSID invite), puis déterminez son Visibility Status (État de visibilité) sur Visible ou Invisible.

Indiquez si vous foulez activer User Isolation (Isolement de l'utilisateur) et Disable WMM Advertise (Désactiver l'annonce WMM).

Indiquez la valeur Max Client (Client max.) dans une plage allant de 1 à 128 pour le SSID ou le réseau invite.

PARAMÉTRES AVANCÉS - FILTRAGE MAC

Cochez la case Enable Wireless MAC Filtering (Activer le filtrage MAC sans fil) pour activer le filtrage MAC sans fil. Indiquez ensuite si vous pouze Allow (Autoriser) ou Deny (Refuser) les clients sans fil ayant l'adresse MAC dans la WIRELESS MAC FILTERING LIST (liste de filtrage des adresses MAC sans fil).

Pour ajouter une nouvelle adresse MAC. Saisissez-la. Indiquez le SSID, puis cliquez sur le bouton Apply Settings (Appliquer les paramètres).

PARAMÉTRES AVANCÉS - PARAMÉTRES DE SECURITÉ

Dans Advanced Settings (Paramètres avancés) vous pouvez définir les paramètres de sécurité par SSID.

Veuillez consultier la procédure de configuration des paramètres de sécurité dans l'onglet SETUP (Configuration) pour configurer la sécurité de votre réseau sans fil.

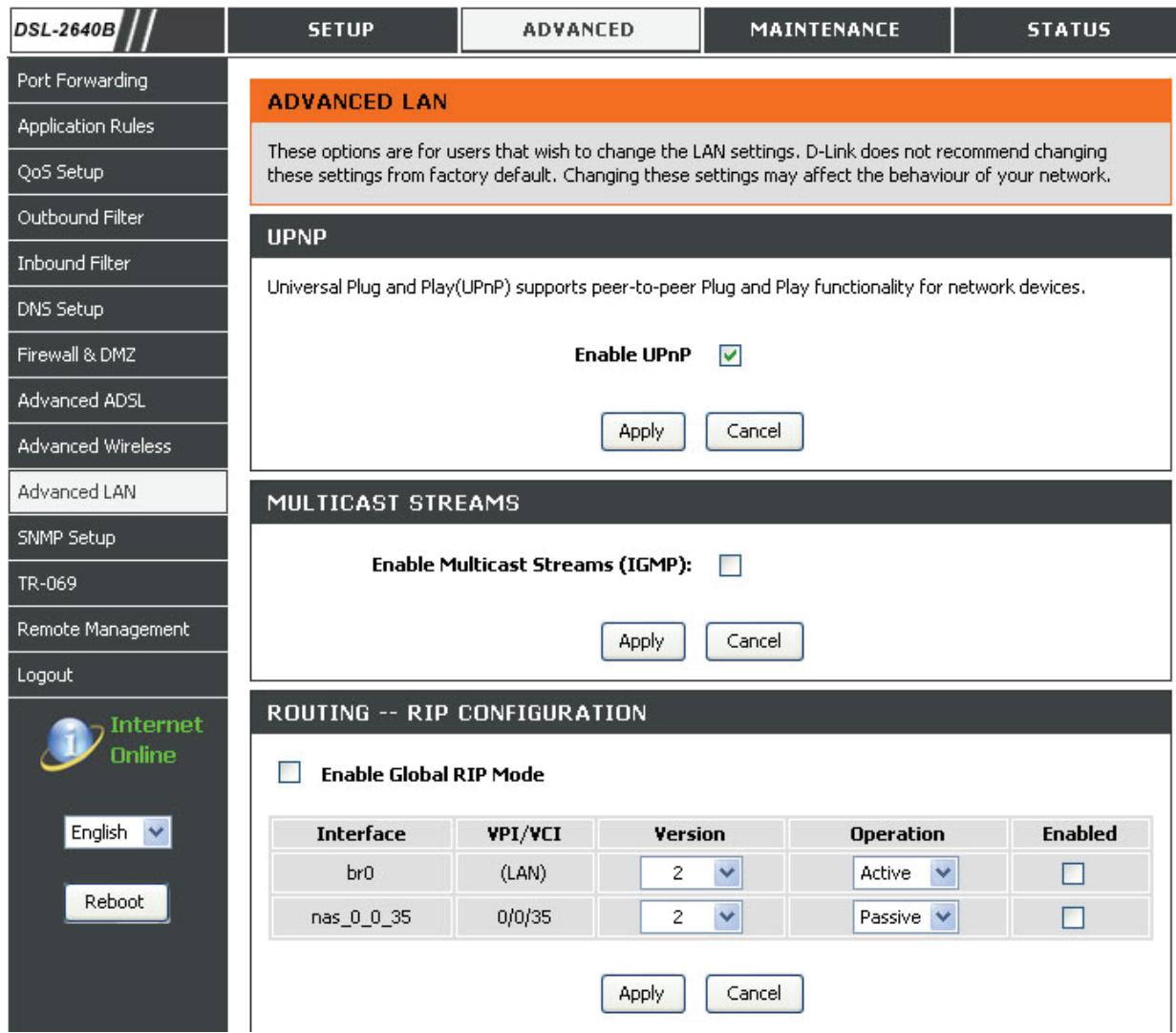

Les options ADVANCED LAN (Réseau local avancé) sont destinées aux utilisateurs qui souhaitent modifier les paramètres du réseau local. D-Link recommende toute fois de ne pas modifier ces paramètres et de laisser les valeurs par défaut. Les modifier peuvent avoir des conséquences négatives sur le comportement de votre réseau.

Le service UPnP est utilisé avec de nombreux logiciels audiovisuels courants. Il permet la détction automatique de votre péripérisque sur le réseau. Si vous pensez que ce service peut nuir à la sécurité, vous avez la possibilité de le désactiver. L'option Block ICMP Ping (Bloquer le ping ICMP) doit être activée pour que le routeur ne réponde pas aux demandes Internet mal intentionnées. Les flux de données en multidiffusion sont utilisés par les fonctions réseau avances (par exemple IPTV) et sont distribués par votre FAI.

Pour acceder à la fenêtre de paramétrage ADVANCED LAN (Réseau local avancé), cliquez sur le bouton Advanced LAN (Réseau local avancé) dans le réseau ADVANCED (Avancé).

UPnP

Cochez la case Enable UPnP (Activer UPnP) pour activer la fonction UPnP.

Cochez la case Enable Multicast Streams (Activer les flux multidiffusion) pour autoriser le réseau etendu à envoyer des paquets multidiffusion au réseau local.

Cliquez sur le bouton Appliquer les paramètres pour appliquer les paramètres.

ACHEMINEMENT - CONFIGURATION RIP

Cochez Enable Global RIP Mode (Activer le mode RIP global) pour activer la configuration RIP et l'appliquer globalement

Sélectionnez les paquets RIP d'interface à utiliser, puis le RIP version 1, 2 ou les deux. Indiquez si l'Operation est Active ou Passive, puis cochez la case Enabled (Activé) pour activer l'interface sélectionnée pour le protocole RIP

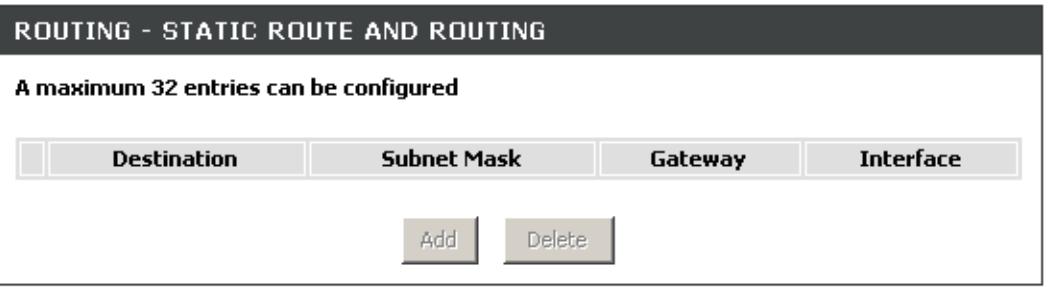

ACHEMINEMENT STATIQUE ET AJOUT D'ACHEMINEMENT

Cliquez sur le bouton Add (Ajouter) pour ajouter un acheminement statique et sur Delete (Supprimer) pour en supprimer un

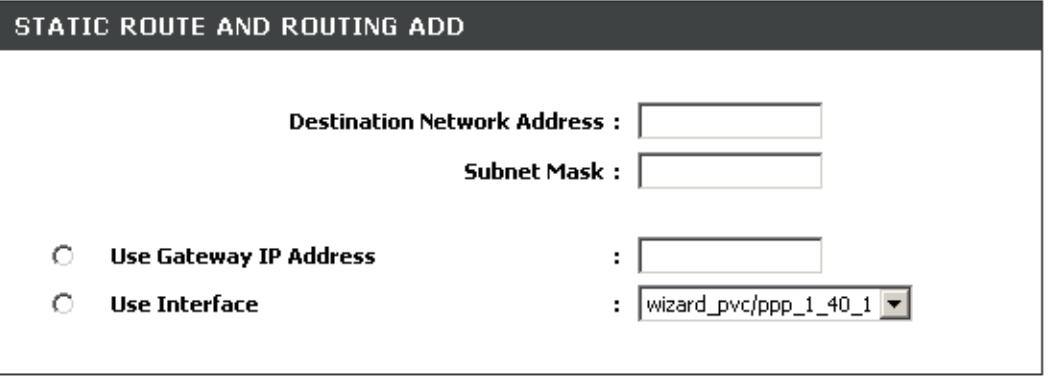

Pour ajouter un acheminement statique, saisissez une valeur dans Destination Network Address (Adresse du réseau cible) et dans le Subnet Mask (Masque de sous-réseau) à utiliser, puis sélectionnez Use Gateway IP Address (Utiliser l'adresse IP de passerelle) ou Use Interface (Utiliser l'interface) où l'acheminement statique doit être utilisé.

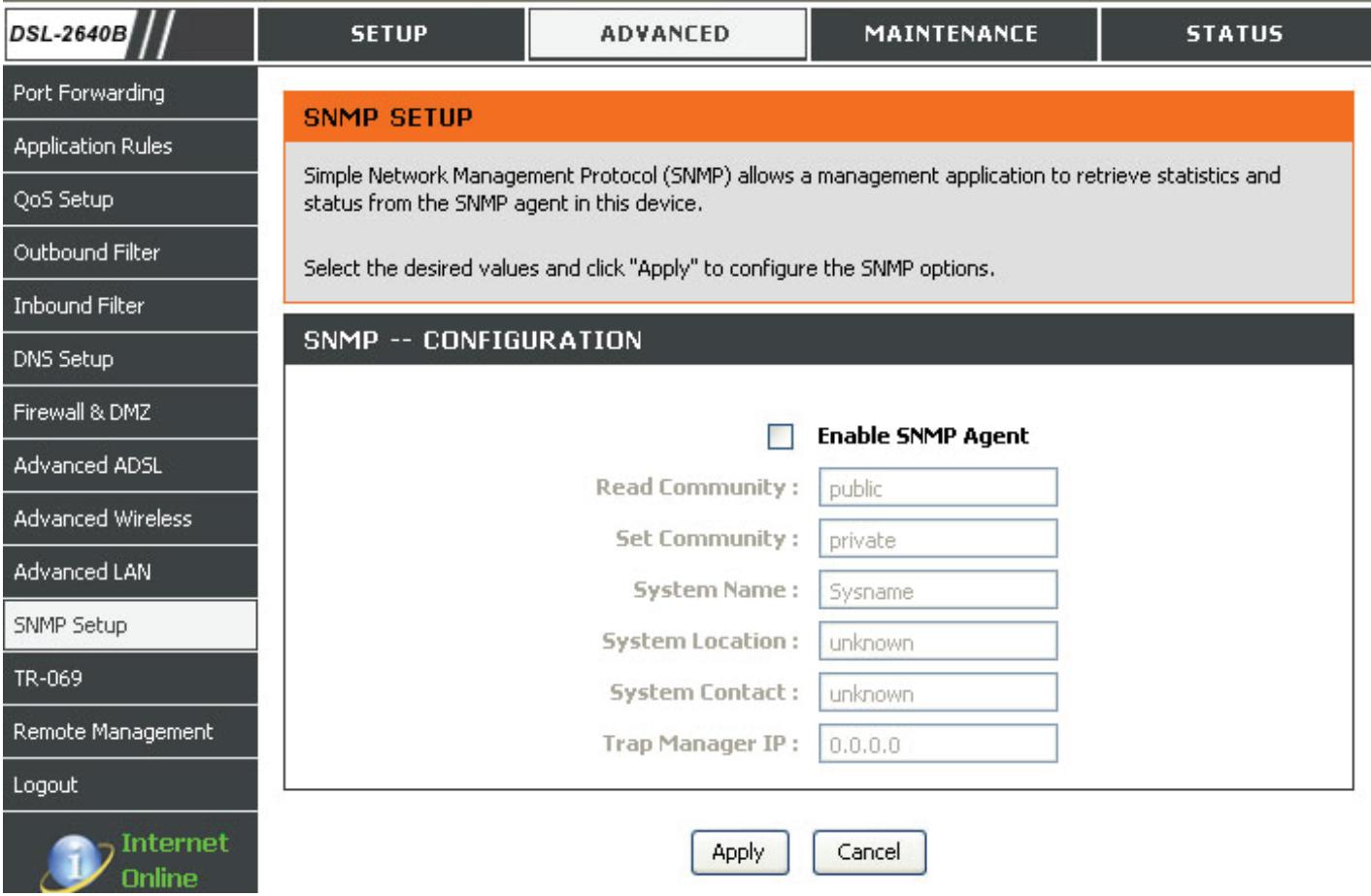

CONFIGURATION DU PROTOCOLE SNMP

Le protocole SNMP (Simple Network Management Protocol) permet à une application de gestion d'obtenir des statistiques et divers états de l'agent SNMP de ce pérophérique.

Pour acceder à la fenêtre de paramétrage SNMP SETUP (Configuration du protocole SNMP), cliquez sur le bouton SNMP SETUP (Configuration du protocole SNMP) dans le réseau ADVANCED (Avancé).

Cochez la case Enable SNMP Agent (Activer l'agent SNMP) pour que l'agent SNMP du périphérique fonctionne.

Indiquez les Read Community, Set Community, System Name, System Location, System Contact (Communauté en lecture, communauté définie, nom du système, emplacement, contact du système), ainsi que la Trap Manager IP (IP du gestionnaire d'alerte) pour que l'agent SNMP fonctionne correctement.

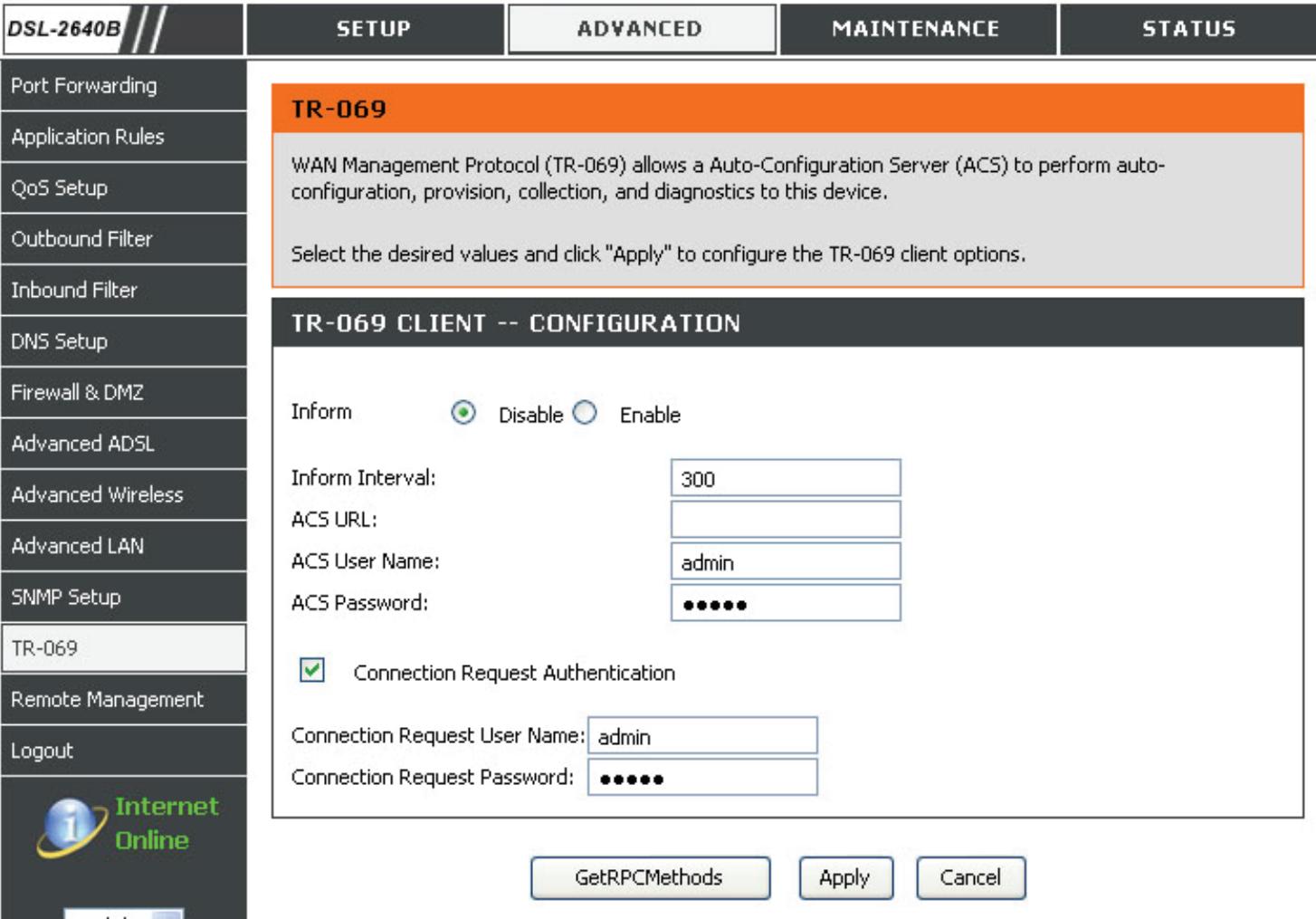

TR-069

TR-069 permet à un serveur de configuration automatique (ACS) de gérer ce périphérique à distance.

Pour acceder à la fenêtre de paramétrage TR-069, cliquez sur le bouton TR-069 dans le repertoire ADVANCED (Avancé).

TR-069

Choisissez d'activer ou de désactiver la fonction Inform (Informer) du client TR-069

Indiquez les Inform Interval, ACS URL, ACS User Name (Intervalle d'information, URL de l'ACS, nom d'utilisateur de l'ACS), ainsi que l'ACS Password (Mot de passer de l'ACS) pour que l'agent TR-069 fonctionne correctement.

Cochez la case Connection Request Authentication (Authentication de la demande de connexion) pour activer l'authentication avant de pouvoir gérer le routeur. Indiquez le Connection Request User Name (Nom d'utilisateur de la demande de connexion) et le Connection Request Password (Mot de passer de demande de connexion).

Cliquez sur le bouton Apply (Appliquer) pour appliquer les modifications.

Cliquez sur le bouton GetRPCMethods pour obtenir les méthodes RPC du serveur ACS.

Remarque :CHOISISSEZ de modifier cette option uniquement si vous FAI vous le demande.

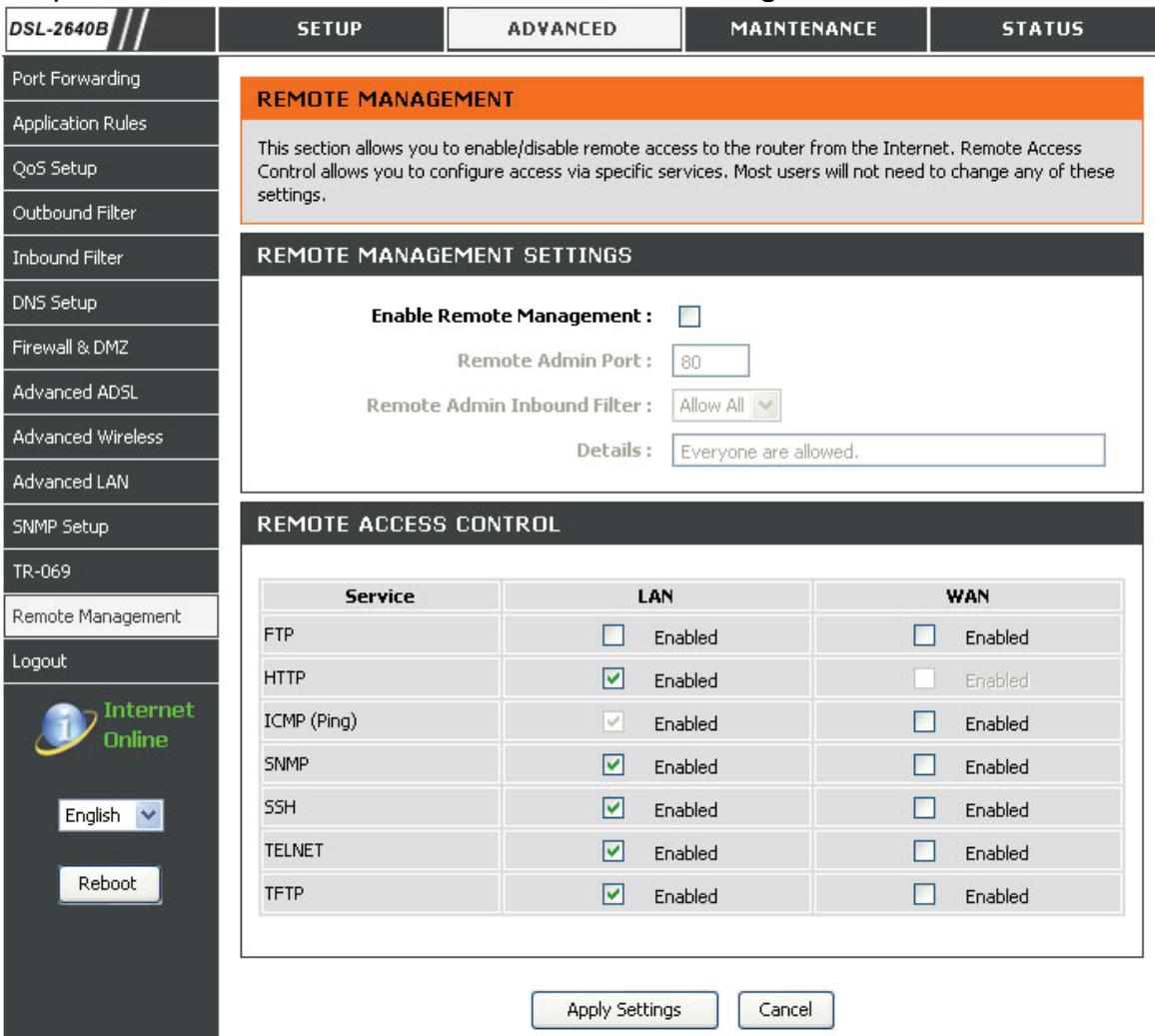

GESTIONÀ DISTANCE

Cet section you per met dactiver ou de desactiver l'accès distant au routeur depuis Internet. La gestion des accès distants you permit de configurer les accès via des services précis. La plupart des utilisateurs n'ont pas besoin de modifier ces paramétres.

Pour acceder à la fenetre de paramétrage Gestion à DISTANCE, cliquez sur le bouton Gestion à distance sous l'onglet AVANCE.

PARAMÉTRES DE GESTION À DISTANCE

Cochez la case Enable Remote Management (Activer la gestion à distance) pour activer la gestion à distance.

Entrez le Remote Admin Port (Port Admin distant) entendu par l'interface Web pour que le PC distant puisse naviguer.

Selectionnez le Remote Admin Inbound Filter (Filtre Admin entrant distant) pour filtrer les PC distants devant utiliser la gestion à distance.

CONTRÔLE D'ACCès À DISTANCE

Sélectionnez les services de gestion que vous poulez activer/désactiver sur l'interface de votre réseau local/étendu.

Cliquez sur le bouton Appliquer les paramètres pour appliquer les paramètres.

Remarque : si vous désactivez le service HTTP, vous ne pourrez plus acceder à la fenêtre de configuration du routeur de façon permanente.

MAINTENANCE

Cliquez sur l'onglet MAINTENANCE pour faire apparaitre les boutons de la fenetre correspondant aux diverses fonctions situées dans ce repertoire. La fenêtre PASSWORD (Mot de passer) est le premier élément du repertoire MAINTENANCE.

MOT DE PASSE

Le mot de passer par défaut du routeur est « admin ». En vue de sécuriser votre réseau, il est vivement conseillé de désir un nouveau mot de passer. Choisissez un mot de passer facile à retenir ou notez-le et conservez-le en lieu sûr pour le consulter ultérieurement. Si vous l'oubliez, la seule solution consiste à restaurer les paramètres par défaut du routeur, mais vous perdrez alors tous vos paramètres de configuration.

Pour acceder à la fenêtre de paramétrage PASSWORD (Mot de passer), cliquez sur le bouton Password (Mot de passer) sous l'onglet

MAINTENANCE.

DéFINIR UN MOT DE PASSE (FACULTATIF)

Pour modifier le mot de passer, saisissez

l'ancien/nouveau mot de passer. Cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour appliquer les paramètres.

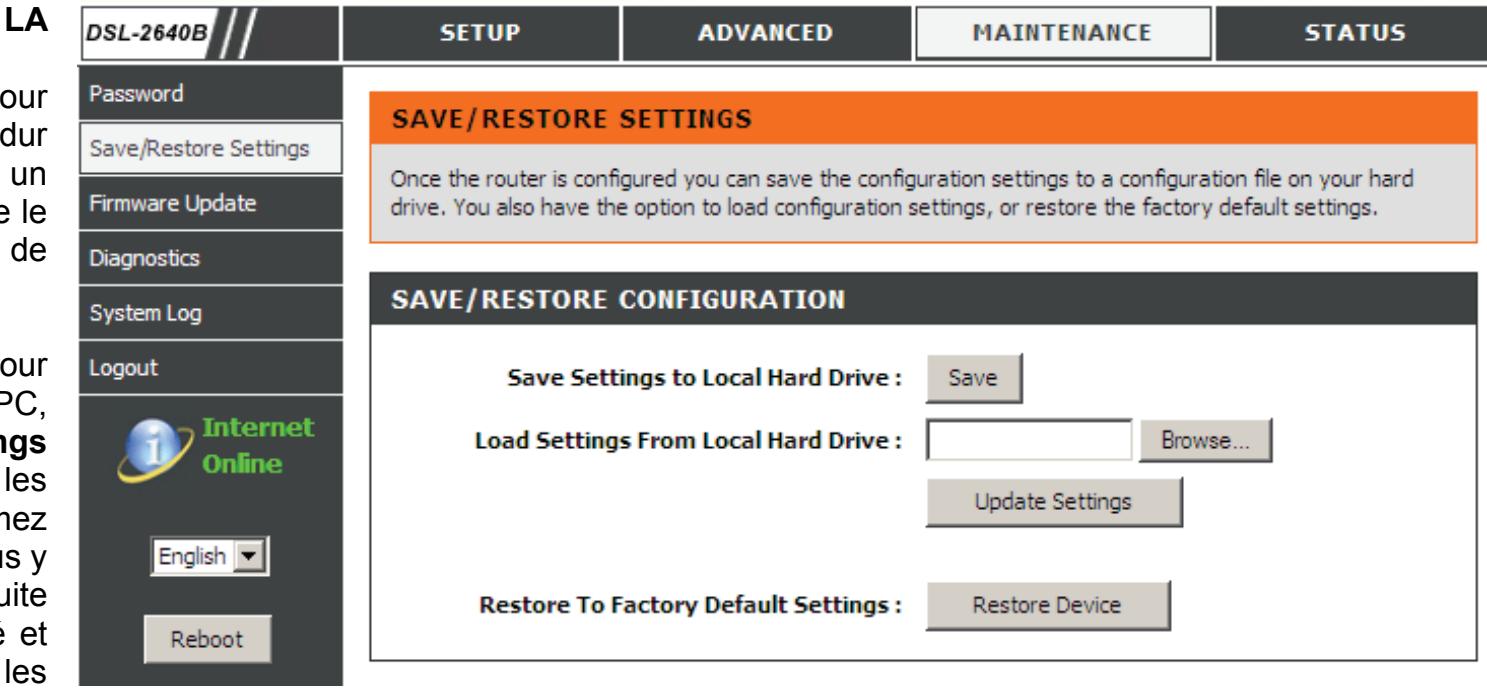

ENREGISTERRER/RESTAURER LES PARAMÉTRES

Après avoir configuré le routeur, vous pouze enregistrer les paramètres dans un fichier de configuration sur votre disque dur. Vous pouze aussi charger des paramètres de configuration ou restaurer les paramètres de défaut.

Pour acceder à la fenêtre de paramétrage SAVE/RESTORE SETTINGS (Enregistrer/restaurer les paramètres), cliquez sur le bouton Save/Restore Settings (Enregistrer/restaurer les paramètres) sous l'onglet MAINTENANCE.

ENREGISTERRER/RESTAURER

CONFIGURATION

Cliquez sur le bouton Save (Enregistrer) pour enregistrer les paramètres sur le disque dur local. Vous serez invite à selectionner un emplacement sur votre ordinateur pourmettre le fichier. Vous pouvez nommer le fichier de configuration comme vous le souhaitez.

Cliquez sur le bouton Browse (Parcourir) pour rechercher le fichier de configuration sur le PC, puis cliquez sur le bouton Update Settings (Mettre à jour les paramètres) pour charger les paramètres depuis le disque dur local. Confirmez que vous poulez charger le fichier lorsque vous y étés invite; le processus continue ensuite automatiquement. Le routeur sera réinitialisé et recommencerà à fonctionner avec les paramètres de configuration que vous viendraz d'installer.

Pour réinitialiser le routeur à ses paramètres d'usine par défaut, cliquez sur le bouton Restore Device (Restaurer le périphérique). Vous serez invite à confirmer votre décision pour réinitialiser le routeur. Le routeur est réinitialisé aux paramètres d'usine par défaut, y compris les paramètres IP (192.168.1.1) et le mot de passer administrateur (admin).

MISE À JOUR DU MICROPROGRAMME

Utilisez la fenêtre FIRMWARE UPDATE (Mise à jour du microprogramme) pour charger le dernier microprogramme correspondant au périhérique. Notez que les paramètres de configuration du périhérique risquent d'être réinitialisés. Vous devez donc veiller à les enregistrer au préalable dans la fenêtre SAVE/RESTORE SETTINGS (Enregistrer/restaurer les paramètres) présente ci-dessus.

Pour acceder à la fenetre de paramétrage FIMWARE UPDATE (Mise à jour du microprogramme), cliquez sur le bouton Firmware Update (Mise à jour du microprogramme) sous l'onglet MAINTENANCE.

MISE À JOUR DU MICROPROGRAMME

Pourmettreàjourle microprogramme,cliquez sur le boutonBrowse...(Parcourir) pour rechercher le fichier,puiscliquez sur le bouton Update Firmware (Mettreà jourle microprogramme) pour commencer acopierle fichier.Le routeur charge le fichier et redémarre automatiquement.

Remarque : la mise à jour du microprogramme peut parfois modifier les paramètres de configuration. Veillez à sauvegarder les paramètres de configuration du routeur avant de mettre à jour le microprogramme.

La version actuelle du microprogramme illustrée dans la copie d'écran risque d'être différente de celle du produit actuel.

Diagnostics

Ct i t s su c s t s u c s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s s

Pour acceder à la fenetre de paramétrage DIAGNOSTICS, cliquez sur le bouton Diagnostics sous l'onglet MAINTENANCE.

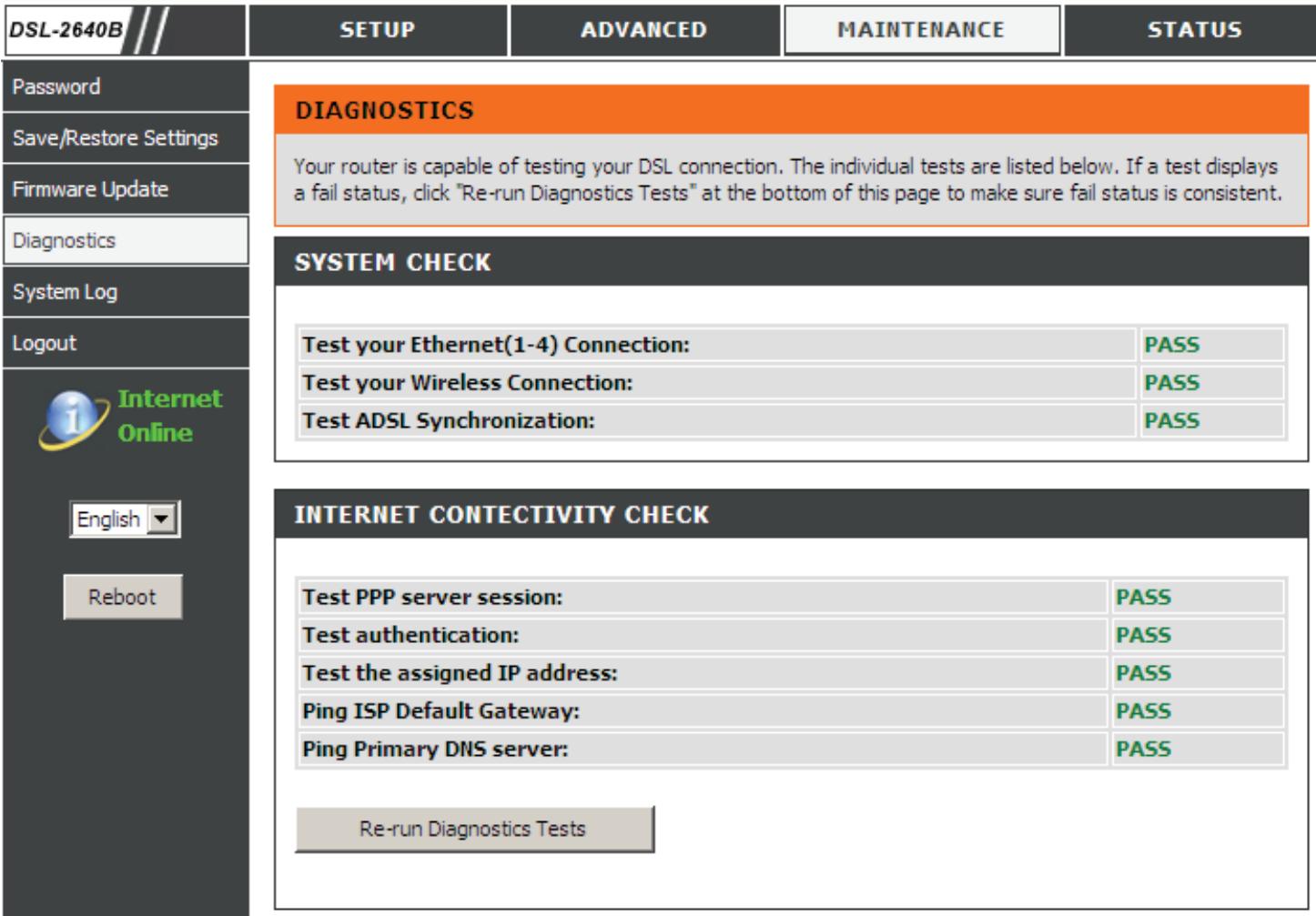

VERIFICATION DE LA CONNECTIVITE INTERNET

Cliquez sur le bouton Re-run Diagnostics Tests (Exécuter à nouveau les tests de diagnostic) pour exécuter à nouveau les diagnostics.

Remarque : la fenêtre Diagnostic Test (Test de diagnostic) sert à tester la connectivité du routeur. Un test de ping peut être effectué sur l'ensemble de l'interface locale ou externe pour tester la connectivité avec des adresses IP connues. La fonction de diagnostics exécute une série de tests sur votre logiciel système et les connexions du matériel. Utilisez cette fenêtre lorsque vous faites appel aux services de votre FAI pour résoudre d'eventuels problèmes.

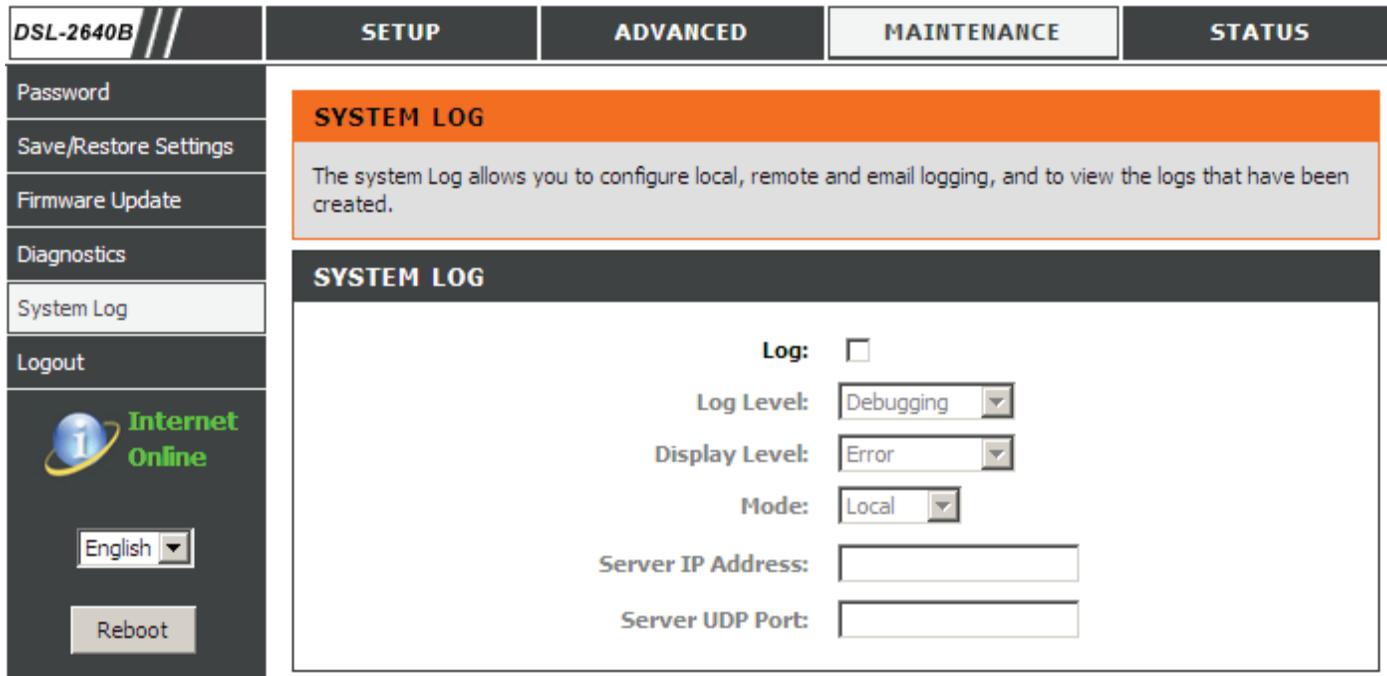

JOURNAL SYSTÉME

Le journal du système affiche les données chronologiques dans le journal des événements, qui peut être lu sur un hôte local ou envoyé sur un serveur de journaux système. Les niveaux de gravité des événements sont les suivants : Emergency (Urgence), Alert, Critical, Error, Warning, Notice, Informational (Alerte, Critique, Erreur, Avertissement, Remarque, Informatif) et Debugging (Déboge).

Pour acceder à la fenêtre de paramétrage SYSTEM LOG (Journal système), cliquez sur le bouton System Log (Journal système) sous l'onglet MAINTENANCE.

JOURNAL SYSTÉME

Cochez la case Log (Journal), puis selectionnez Log/Display Level (Niveau du journal/affichage) dans le menu déroulant.

Sélectionnez le mode d'affichage dans le menu déroulant Mode, saisissez la Server IP Address (Adresse IP du serveur) et le numéro de Server UDP Port (Port UDP du serveur) si le mode Both/Remote (Les deux/Distant) est sélectionné.

Niveau du journal : Tous les événements supérieurs ou égaux au niveau sélectionné sont consignés.

Afficher le Tous les événements consignés niveau : supérieurs ou égaux au niveau sélectionné s'affichent.

Mode: Mode d'affichage du journal système. Local: Affichage sur l'hote local uniquement Distant: Envoi du fichier journal au serveur de journal système distant uniquement

Adresse IP Adresse IP du serveur de journal du serveur : système distant

Port UDP Numéro de port UDP du serveur du serveur : de journal système distant

ACTIVATION DE LA NOTIFICATION PAR COURRIER ÉLECTRONIQUE

Cochez la case Enable EMAIL Notification (Activer la notification par courrier électronique) pour activer le journal système d'alarme par courrier électronique.

PARAMÉTRES ÉLECTRONIQUES

DES

COURRIERS

Définissez les messages des adresses électroniques pour receivevoir le journal du système d'alerte par courrier électronique.

JOURNAL DE COURIERS ÉLECTRONIQUES PLEIN

Cochez la case On Log Full (Quand le journal est plein) pour que le système envoie un message d'alerte par courrier électronique lorsque le journal local est plein.

AFFICHAGE DU JOURNAL SYSTÉME

Le tableau répertorie les journaux système.

Cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour appliquer vos paramètres.

ENABLE EMAIL NOTIFICATION

Cliquez sur l'onglet STATUS (Etat) pour faire apparaitre les boutons de la fenetre correspondant aux diverses fonctions situées dans ce repertoire. La fenetre DEVICE INFO (Infos sur le péripérisque) est le premier élément du réseau STATUS (Etat). Utilisez ces fenêtes pour afficher les informations sur le système et surveiller les performances.

INFORMATIONS SUR LE PÉRIPHÉRIQUE

La page Device Info (Infos sur le périhérique) affiche une vue d'ensemble résumée de l'état de votre routeur, y compris : la version du logiciel du périhérique et le résumé de votre configuration Internet (à la fois état sans fil et Ethernet).

Pour acceder à la fenêtre de paramétrage DEVICE INFO (Infos sur le périphérique), cliquez sur le bouton Device Info (Infos sur le périphérique) dans le repertoire STATUS (État).

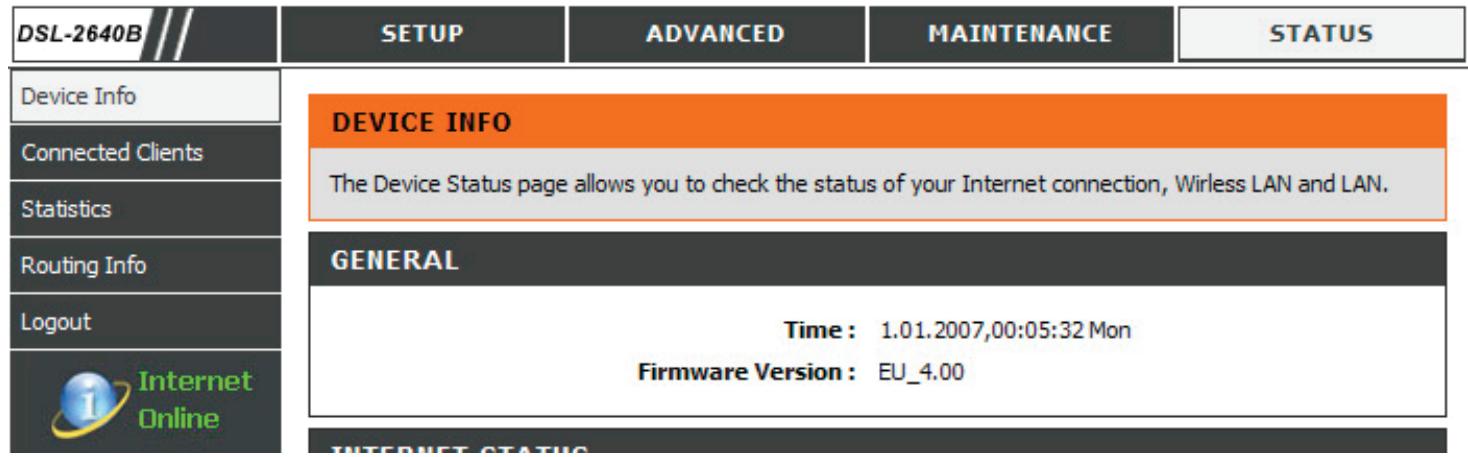

GÉNÉRAL

Cette fenêtre affiche l'heure actuelle du système et la version du microprogramme.

ÉTAT INTERNE

Cette fenêtre affiche les informations sur le réseau étendu, y compris l'adresse IP, le masque, la passerelle par défaut et le serveur DNS principal/secondaire.

INTERNET STATUS

Réseau Local SANS FIL

Cette fenêtre affiche les postes sans fil authentifiés ainsi que leur état.

WIRELESS LAN

Wireless Radio: ON

Cette fenêtre affiche les informations sur le réseau local, y compris l'adresse IP, le masque de sous-réseau et le serveur DHCP.

LAN

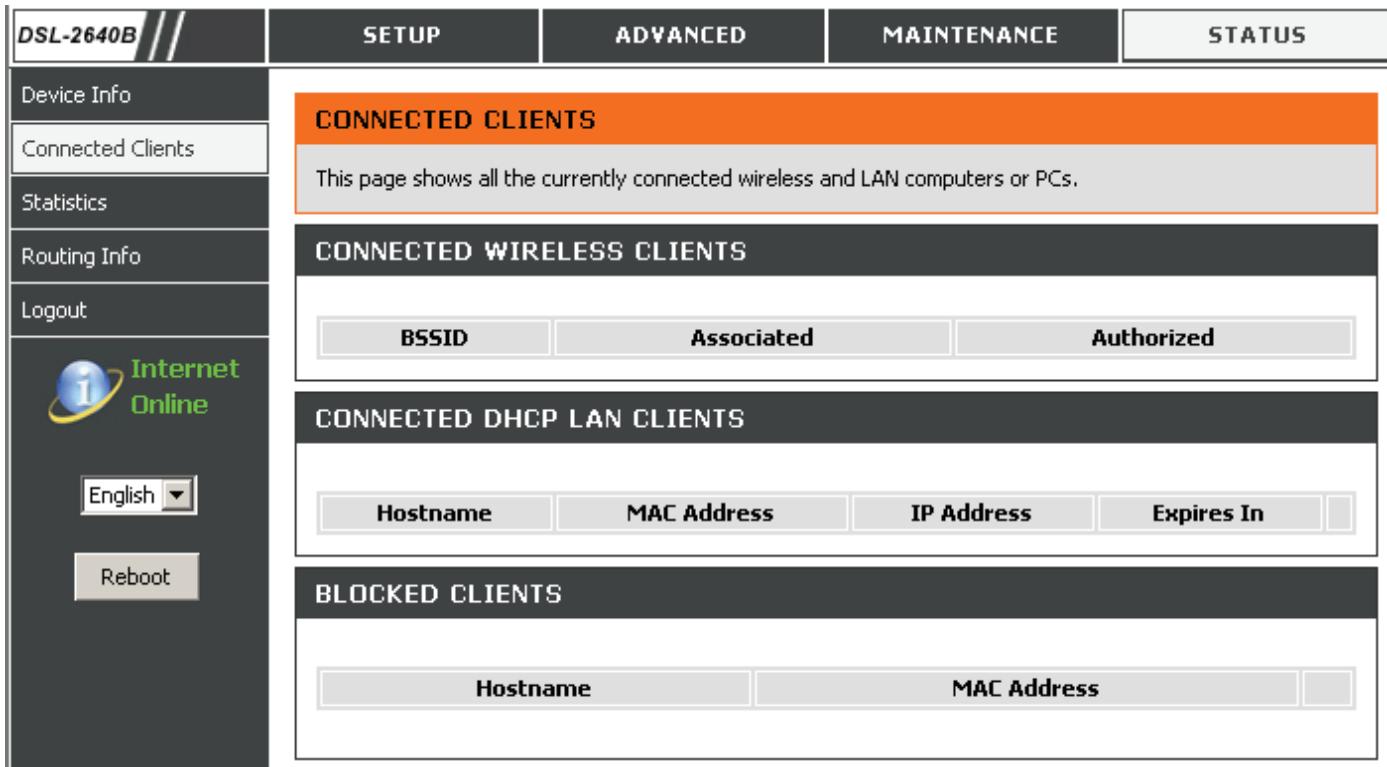

Cette page montre tous les ordinateurs ou PC connectés au réseau local ou au réseau sans fil.

Pour acceder à la fenêtre de paramétrage CONNECTEDCLIENTS (Clients connectés), cliquez sur le bouton Connected Clients (Clients connectés) dans le réseau STATUS (État).

CLIENTS SANS FIL CONNECTÉS

Cette fenêtre affiche les postes sans fil authentifiés ainsi que leur état.

CLIENTS LAN DHCP CONNECTÉS

Cette fenêtre affiche tous les péripériques clients ayant obtenu leurs adresses IP par le routeur.

CLIENTS BLOQUÉS

Cette fenêtre affiche la liste de clients n'ayant pas accès au routeur et à Internet.

STATISTIQUES

Cette page affiche les statistiques de transfert de données et du réseau. Elle peut s'avérer utile aux techniciens D-Link pour savoir si votre routeur fonctionne de façon appropriée. Ces informations sont principalement données à titre de référence et n'ont aucune conséquence sur le fonctionnement de votre réseau.

Pour acceder à la fenêtre de paramétrage STATISTICS (Statistiques), cliquez sur le bouton Statistics (Statistiques) dans le repertoire STATUS (État).

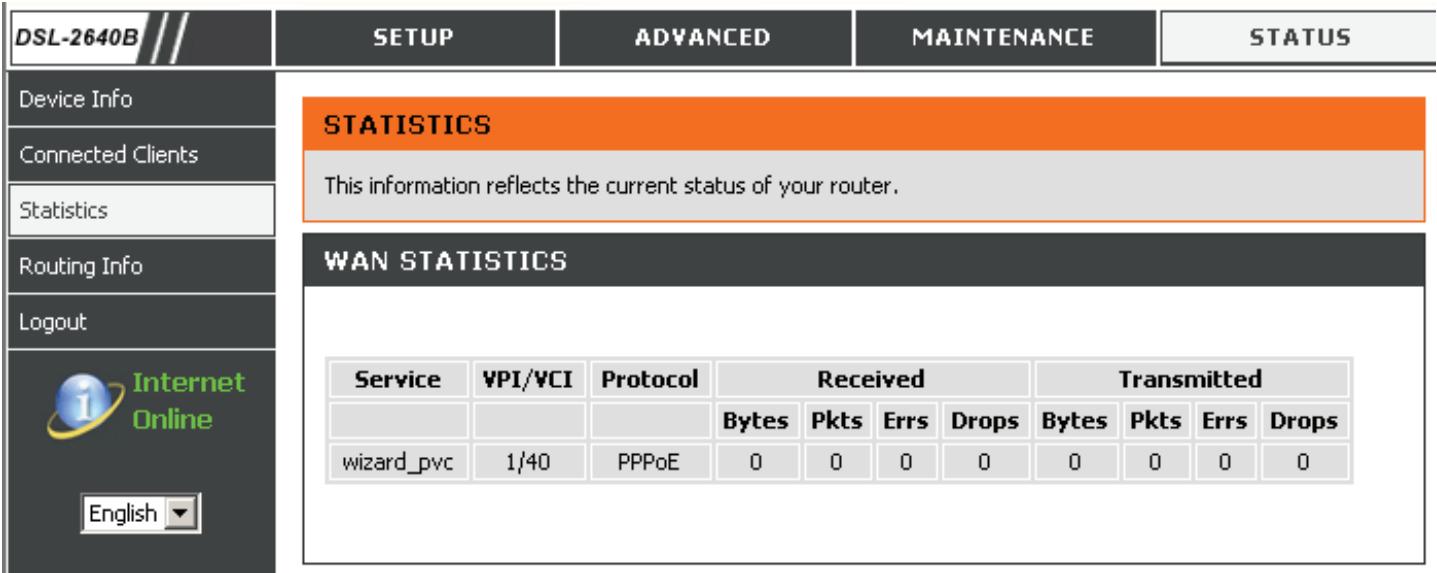

STATISTIQUES DU RÉSEAU ÉTENDU

Cette fenêtre affiche les informations sur le réseau étendu

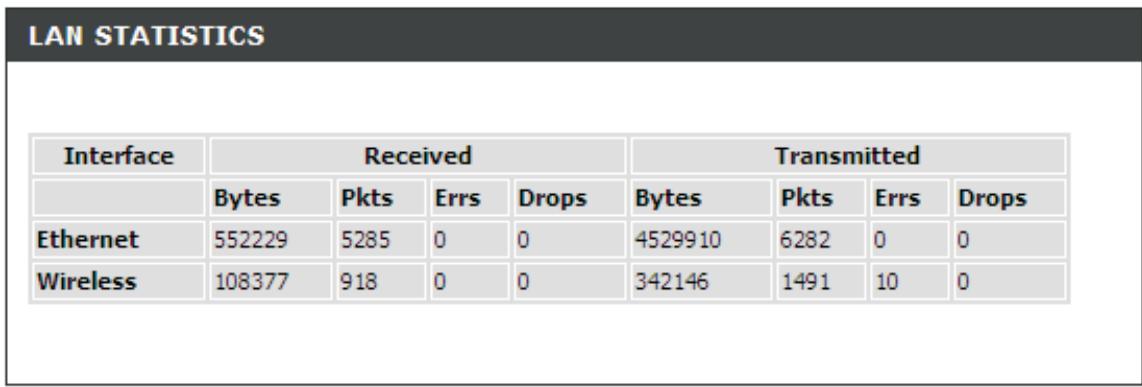

Cette fenêtre affiche les informations sur le réseau local

STATISTIQUES ADSL

Cette fenêtre affiche les informations sur le réseau ADSL, y compris le débit de la liaison, le SNR et certains compteurs d'erreurs.

ADSL STATISTICS

Mode:

G.DMT

Type:

Interleave

Line Coding:

Trellis On

Status:

No Defect

	Downstream	Upstream
Rate (Kbps):	7616	800
SNR Margin (dB):	22.5	13.0
Attenuation (dB):	1.0	2.0
Output Power (dBm):	11.9	7.8
Super Frames:	390165	390163
Super Frame Errors:	0	0
RS Words:	26531286	3316385
RS Correctable Errors:	0	0
RS Uncorrectable Errors:	0	N/A
HEC Errors:	0	0
OCD Errors:	0	0
LCD Errors:	0	0
Total Cells:	119141113	0
Data Cells:	9117	0
Bit Errors:	0	0
Total ES:	0	0
Total SES:	0	0
Total UAS:	15	0

INFOS SUR L'ACHEMINEMENT

l'acheminement) dans le repertoire STATUS (Etat).

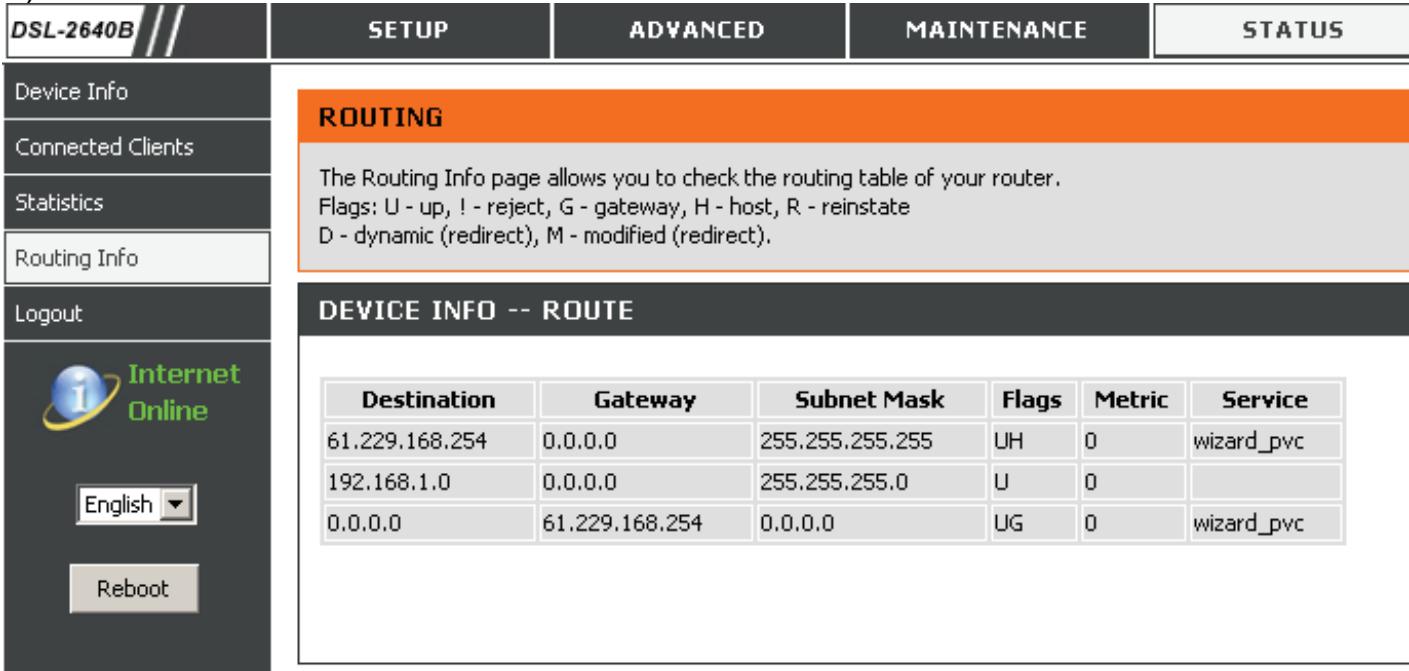

INFORMATIONS SUR LE PÉRIPHÉRIQUE - ROUTE

Cette fenêtre affiche un tableau contenant les informations sur l'acheminement du routeur

Résolution des problèmes

Ce chapitre apporte des solutions aux problèmes pouvant survenir pendant l'installation et l'utilisation du DSL-2640B. Lisez les descriptions suivantes si vous avez des problèmes. (les exemples suivants sont illustrés dans Windows® XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants).

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web ?

Lorsque you saisissez l'adresse IP du routeur D-Link (192.168.1.1 par exemple), you ne you connectez pas à un site Web ou à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même.

Votre ordinateur doit se trouver sur le même sous-reseau IP pour se connecter à l'utilitaire Web.

Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :

• Internet Explorer 6.0 ou une version supérieure

• Firefox 1.5 ou une version supérieure

• Vérifiez la connectivité physique en contrôle que levoyant resteggume surle perephérique. S'il ne l'est pas,essayez un autre cable ou connectez-vous à un autre port du perephérique, si possible. Si I'ordinateur est eteint, le voyant I'est peut-etre egalement.

• Désactivez les logiciels de sécurité Internet exécutés sur l'ordinateur. Les pare-feux logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows® XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votreLOGIQUE pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.

• Configurez vos paramètres Internet :

• Allez dans démarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icône Options Internet. Dans l'onglet Sécurité, cliquez sur le bouton Rétablir toutes les zones au niveau par défaut.

• Cliquez sur l'onglet Connexions, puis définissee l'options de numérotation sur Ne jamais étabir de connexion. Cliquez sur le bouton Paramètres réseau. Veillez à ce que rien ne soit coché. Cliquez sur OK.
• Dans l'onglet Avances, cliquez sur le bouton Retabir les parametes avances. Cliquez trois fois sur le bouton OK.

• Fermez votre navigateur Web (s'il est ouvert), puis rouvre-le.

• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l'adresse IP de votre routeur D-Link dans la barre d'adresse. Cette opération doit ouvrir la page de connexion de la gestion Web.

• Si vous ne parvenez toujours pas à acceder à la configuration, débranche l'alimentation du routeur pendant 10 secondes, puis rebranche-la. Patientez environ 30 secondes, puis essayez d'acceder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que doit je faire si j'oublie mon mot de passer ?

Si vous oubliez votre mot de passer, vous nevez réinitialiser votre routeur. Malheureusement, cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrête de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintainir le bouton enforcé pendant 5 à 7 secondes. Relâchéz-le pour que le routeur réalise la procédure de réinitialisation.

Patientez environ 30 secondes avant d'acceder au routeur. L'adresse IP par défaut est 192.168.1.1. Pour vous connectez, saisissez le nom d'utilisateur (« admin ») et le mot de passage par défaut (« admin »), puis cliquez sur le bouton OK pour acceder au gestionnaire Web.

Bases de la technologie sans fil

Les produits sans fil D-Link reprosent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'acceder en toute sécurité aux données que vous pouze, quand et où vous le voulez. Vous pouvez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans fil permettent auxgens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau cable. Les cartes d'adaptateurs sans fil utilisées sur les PC portables et les systèmes de desktop prennant en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

ll

Définition de « sans fil »

La technologie sans fil, ou Wifi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de cable. Le Wifi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Pourquoi la technologie sans fil D-Link ?

D-Link est non seulement le leader mondial, mais aussi le concepteur, développement et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle ?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toute fois des limites quant à l'acceder au réseau. Vousdezvezvousrouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Ilexiste deux types de réseaux sans fil:le réseau local sans fil et le réseau personnel sans fil.

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antennée qui lui permet de transmettre et de receivevoir des données via des signaux radio. Un point d'accès interieur (tel que celui illustré) permet de transférer le signal jusqu'à 9 metres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil

Le bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les péripériques bluetooth du réseau personnel sans fil fonctionnent sur une portée de 9 mètres. La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retard, elles utilisent moins de puissance. Cette technologie est donc idéale pour les péripériques personnels (par ex. téléphones mobiles, PDA, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Quilutilise la technologie sans fil ?

Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l'utilise, à domicile comme au bureau; D-Link offre une solution sans fil adaptée.

Accueil

• Offre un accès haut débit à toutes les personnes du domicile
• Surf sur le Web, contrôle des couriers électroniques, messagerie instantanée, téléchargement de fichiers multimédia.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

• Maïtrisez tout à domicile, comme vous le fériez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
• Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
  Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisé ?

La technologie sans fil s'etend partout, pas seulement au domicile ou au bureau. Lesgens apprecient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez acceder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : aéroports, hotels, cafés, bibliothèques, restaurants et palais des congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aidar à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimier les performances. Essayez de le placer aussi haut que possible dans la piece pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un repétateur sera peut-être nécessaire pour dope le signal et étendre la portée.

Élimination des interférences

Placez les apparils menagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les apparils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une manière générale, il existe deux modes de mise en réseau :

Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil.
- Ad-hoc : connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur (par ex. deux adaptateurs réseau sans fil D-Link ou plus).

Un réseau d'infrastructure compte un point d'accès ou un routeur sans fil. Tous les péripériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

Bases de la mise en réseau

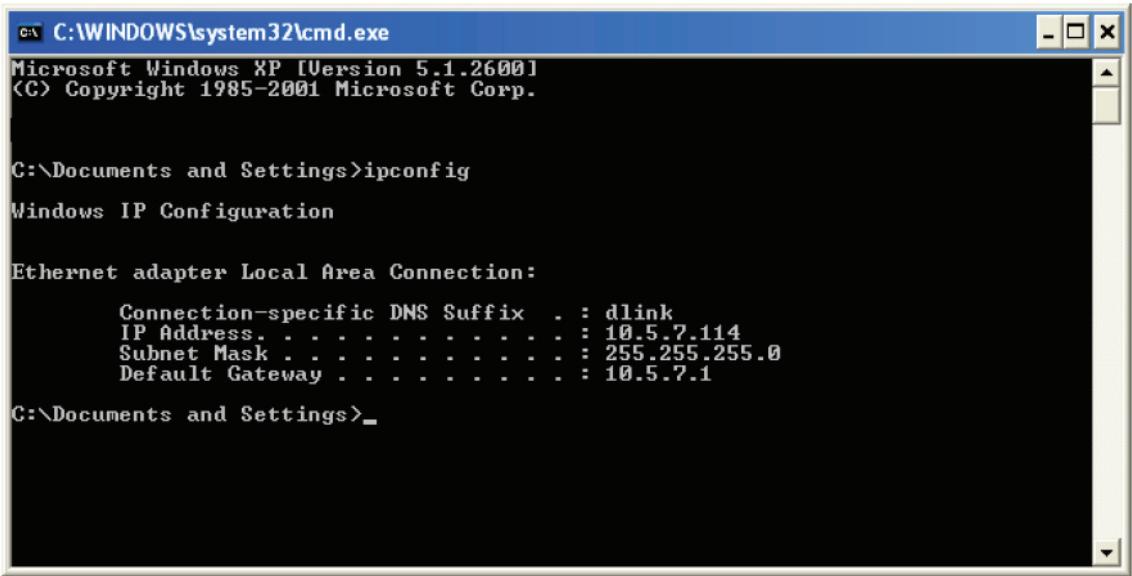

Vérification de l'adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, veuillez procédér comme suit.

Cliquez sur Demarrer> Exécuter. Dans la zone d'exécution, saisissez cmd, puis cliquez sur OK.

À l'invite, saisissez ipconfig, puis appuyez sur Entre.

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains programmes logiciels pare-feuxBloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Si vous vous connectez à un réseau sans fil d'un point d'accès sans fil (par ex. un hôtel, un café ou un aéroport), veuillez contacter un collaborateur ou un administrateur pour vérifier ses paramètres réseau sans fil.

Attribution statique d'une adresse IP

Si vous n'utilise pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous nevez attribuer une adresse IP statique, veuillez proceder comme suit :

Étape 1

Windows® XP - Cliquez sur Demarrer> Panneau de configuration > Connexions réseau.

Windows® 2000 - Sur le Bureau, faites un cli c droit sur Voisinage reseau > Propriétés.

Étape 2

Faites un cli d roit sur Connexion au reseau local qui represente sua adapteur reseau D-Link, puis selectionnez Propriétés.

Étape 3

Mettez en surbrillance Protocole Internet (TCP/IP) puis cliquez sur Propriétés.

Étape 4

Cliquez sur Utiliser l'adresse IP suivante, puis saisissez une adresse IP presente sur le même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Exemple : Si l'adresse IP du réseau local du routeur est 192.168.1.1, votre adresse IP doit être 192.168.1.X (X étant un nombre compris entre 2 et 99). Vérifiez que le nombreChoisi n'est pas utilisé sur le réseau. Définissez la même passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (192.168.1.1).

Définissez le même DNS principal que celui de l'adresse IP du réseau local de votre routeur (192.168.1.1). Le DNS secondaire est inutile ; vous pouvez également saisir un serveur DNS provenant de votre fournisseur d'accès Internet.

Étape 5

Cliquez sur le bouton OK deux fois pour enregistrer vos paramètres.

Caractéristiques techniques

Normes ADSL

ANSI T1.413 Version 2
ITU G.992.1 (G.dmt) Annexe A
ITU G.992.2 (G.lite) Annexe A
ITU G.994.1 (G.hs)
ITU G.992.5 Annexe A

Normes ADSL2

ITU G.992.3 (G.dmt.bis) Annexe A
ITU G.992.4 (G.lite.bis) Annexe A

Protocoles

• IEEE 802.1d (arbre de recouvrement)
• TCP/UDP
• ARP
• RARP
• ICMP
• RFC1058 RIP v1
• RFC1213 SNMP v1 & v2c
• RFC1334 PAP

• RFC1389 RIP v2

• RFC1483/2684
  Encapsulation
  multi-protocole sur la
  couche d'adaptation 5
  d'ATM (AAL5)

• RFC1994 CHAP
• RFC2131 Client DHCP / Serveur DHCP
• RFC2364 PPP sur ATM
• RFC2516 PPP sur Ethernet

G.dmt.bis débit de transfert aval maxi : jusqu'à 12 Mo/s / amont : jusqu'à 12 Mo/s
- ADSL débit de transfert aval maxi : jusqu'à 24 Mo/s / amont : jusqu'à 1 Mo/s

Interface support

• Interface ADSL : connecteur RJ-11 pour une connexion à une ligne téléphonique à paire torsadée 24/26 AWG
• Interface réseau local : Port RJ-45 pour connexion Ethernet 10/100BASE-T

• Normes 802.11b/g
  Vitesse du réseau sans fil : jusqu'à 54 Mo/s (802.11G)

• Plage de fréquence : 2,4 GHz à 2,484 GHz
  Antenne:1antennedipole amovible

• Chiffrement WEP des données

• Sécurité WPA/WPA2 (Wi-Fi Protected Access)
  SSID multiples
• QoS sans fil 802.11e (WMM/WME)
• Contrôle d'accès basé sur l'adresse MAC

Débit de transfert de données

G.dmt débit de transfert aval maxi : jusqu'à 8 Mo/s / amont : jusqu'à 1 Mo/s
G.lite : ADSL avalanche jusqu'à 1,5 Mo/s / amont jusqu'à 512 Ko/s
