INSTALLATION DU PÉRIPHÉRIQUE 13 Mise sous tension du routeur14 Bouton de restauration des paramètres d'usine14 Connexions réseau15
Ajouter un DHCP statique34 TIME AND DATE (DATE ET HEURE) 36 CONTRÔLE PARENTAL 38
BASES DE LA MISE EN RÉSEAU 75 VÉRIFICATION DE VOTRE ADRESSE IP 75 ATTRIBUTION STATIQUE D’UNE ADRESSE IP 76 CARACTÉRISTIQUES TECHNIQUES 78
à chaque hôte de votre réseau. Vous n'avez pas besoin de reconfigurer tous les hôtes à chaque fois que la topologie du réseau change. NAT (traduction d'adresse du réseau) : pour les environnements de petites entreprises, le routeur permet à plusieurs utilisateurs du réseau local d'accéder à Internet en même temps, avec un seul compte Internet. Toutes les personnes dans le bureau peuvent accéder à Internet pour le prix d'un seul utilisateur. NAT améliore grandement la sécurité du réseau en dissimulant le réseau privé derrière une adresse IP visible et globale. La mise en correspondance d'adresse NAT peut également être utilisée pour relier deux domaines IP via une connexion réseau local-réseau local. Protocole TCP/IP (Protocole de contrôle de transmission/protocole Internet ) – Le routeur prend en charge le protocole TCP/IP, le langage utilisé sur Internet. Il est compatible avec les serveurs d'accès fabriqués par les principaux fournisseurs. RIP-1/RIP-2 – Le routeur prend en charge à la fois les échanges RIP-1 et RIP-2 avec d'autres routeurs. L'utilisation des deux versions permet de communiquer le routeur à tous les périphériques réseaux. Routage statique – Vous permet de sélectionner un chemin de données vers une destination réseau particulière qui restera dans le tableau de routage et ne « dépassera jamais la limite temporelle ». Si vous voulez définir une route spécifique qui sera toujours utilisée pour la circulation des données à partir du réseau local vers une destination spécifique à l'intérieur de votre réseau local (par exemple vers un autre routeur ou un serveur) ou à l'extérieur de votre réseau (par exemple vers une passerelle par défaut définie ISP). Routage par défaut – Vous permet de choisir un chemin par défaut pour entrer les paquets de données dont l'adresse de destination est inconnue. Cela est particulièrement utile quand/si les fonctions du routeur sont l'unique connexion à Internet. Mode ATM (Mode de transfert asynchrone ) – Le routeur prend en charge l’Ethernet ponté sur ATM (RFC1483), IP sur ATM (RFC1577), et le PPP sur ATM (RFC 2364). "Traffic Shaping" ATM précis – Le "traffic shaping" est une méthode de contrôle de flux des cellules de données ATM. Cette fonctionnalité aide à établir la qualité de service pour le transfert des données ATM. Hautes performances : transfert de données très haut débit possible grâce au routeur. Jusqu'à 8 Mo/s de taux de transfert en aval en utilisant la norme G.dmt. Gestion complète du réseau - Le routeur prend en charge le protocole SNMP (Simple Network Management Protocol) pour une gestion web et une gestion du réseau textuelle via une connexion RS-232 ou Telnet. Connexion Telnet – Le Telnet permet à un gestionnaire de réseau d'accéder à distance au logiciel de gestion du routeur. Installation facile – Le routeur utilise une interface graphique Web qui fournit un accès commode à la gestion et une configuration facile. N'importe quel logiciel de navigation Web courant peut servir à gérer le routeur.
Utilisez l'adaptateur fourni avec le routeur pour le connecter au secteur.

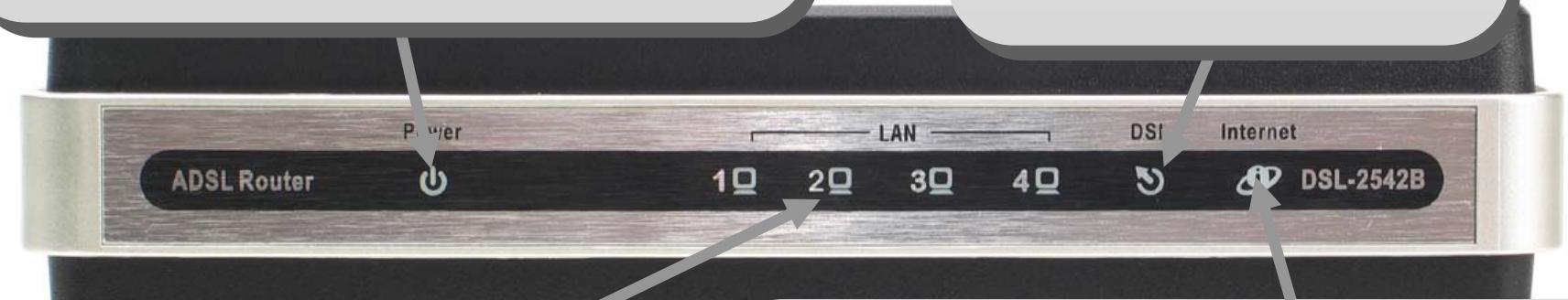

été établi, cette lumière clignote en vert. Si le voyant vert s'allume fixement après le POST, le système a connu une défaillance et le périphérique doit être réinitialisé.
Une lumière verte fixe indique une liaison valide au démarrage. Cette lumière clignote en cas de trafic en cours sur le port Ethernet.
été établi. Une lumière verte clignotante indique qu'il y a une activité sur l'interface du réseau étendu (ADSL).
Une lumière verte fixe indique que l'adresse WAN IP de IPCP ou DHCP et DSL est au niveau ou qu'une adresse IP statique est configurée et que la négociation PPP a été achevée avec succès. Si le voyant lumineux vert clignote, cela signifie que le routeur est actif. Si l'alimentation du routeur est éteinte, il reste sombre. Une lumière rouge fixe indique qu'il n'y a pas de réponse DHCP, de réponse PPPoE, que l'authentification PPPoE a échoué, et/ou qu'il n'y a pas de IP. 6

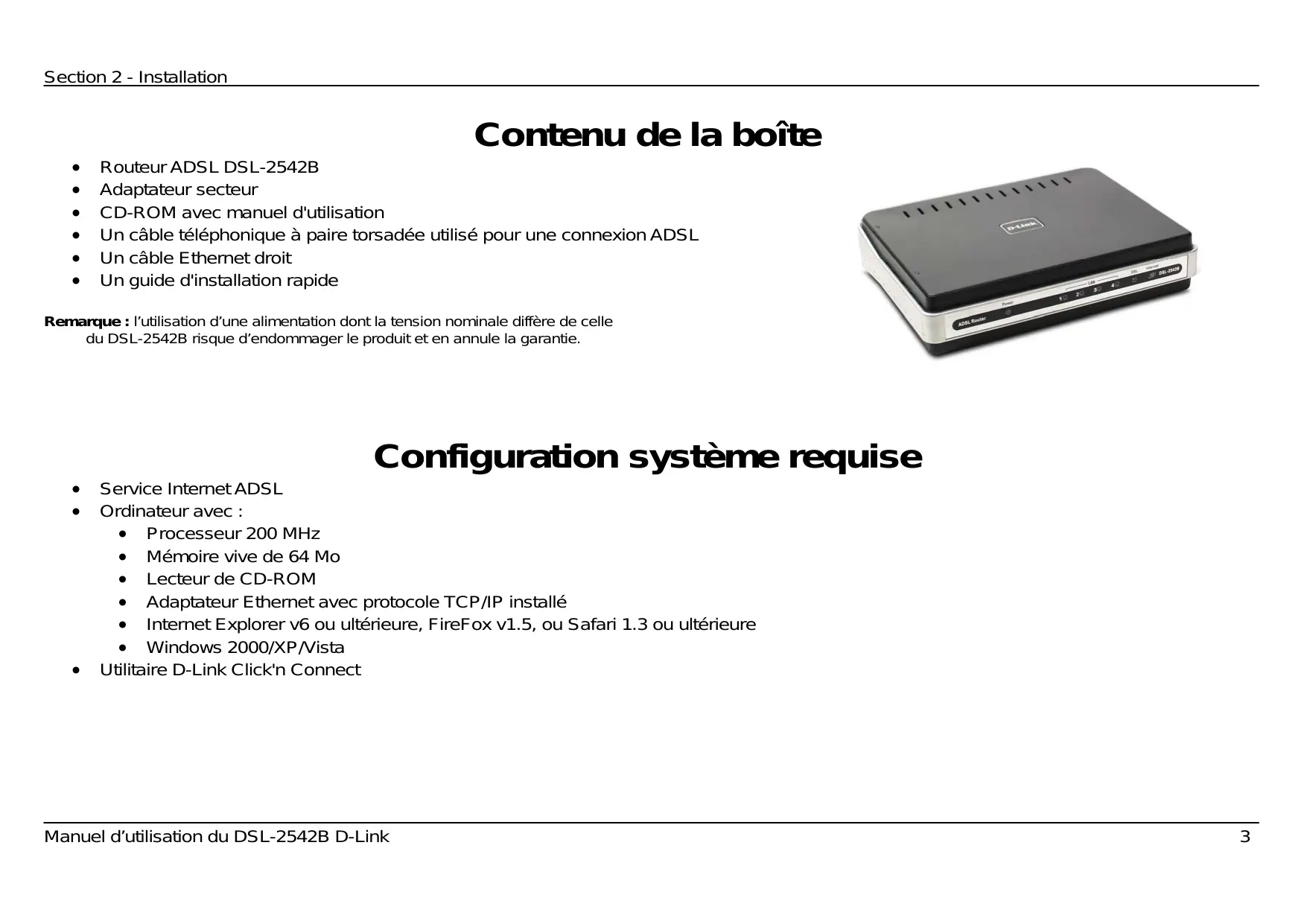

Veuillez lire et vous assurer de bien de comprendre tous les pré-requis pour réussir l'installation de votre nouveau routeur. Ayez à portée de main toutes les informations et tous les équipements nécessaires avant de commencer l'installation.
Étant donné que les services ADSL et de téléphonie partagent le même câblage en cuivre pour véhiculer leurs signaux respectifs, un mécanisme de filtrage peut être nécessaire pour éviter les interférences mutuelles. Un dispositif de filtrage passe-bas peut être installé pour chaque téléphone qui partage la ligne avec la ligne ADSL. Ces filtres sont des périphériques passifs faciles à installer, reliés au périphérique ADSL et/ou au téléphone à l'aide d'un câble téléphonique standard. Pour plus d'informations sur l'utilisation de filtres passe-bas avec votre installation, demandez à votre fournisseur de service.

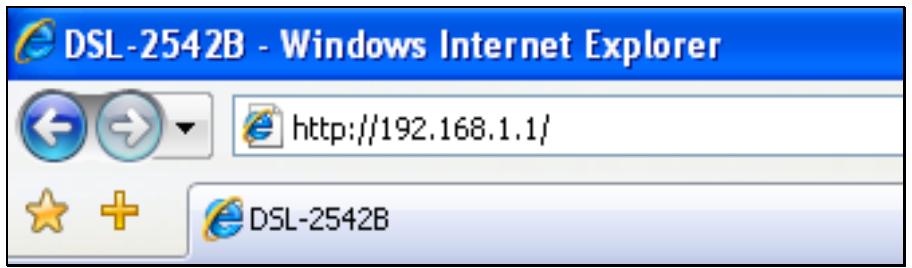

Le DSL-2542B utilise une interface Web HTML pour la configuration et la gestion. On peut accéder au gestionnaire de configuration Web en utilisant tout système d'exploitation capable d'exécuter un logiciel de navigation Web, dont Windows 98 SE, Windows ME, Windows 2000, Windows XP, et Windows Vista. Navigateur Web Tout navigateur Web courant peut être utilisé pour configurer le routeur à l'aide du logiciel de gestion de configuration Web. Le programme est conçu pour fonctionner de manière optimale avec les dernières versions de navigateurs tels qu'Opera, Microsoft Internet Explorer® version 6.0, Netscape Navigator® version 6.2.3, ou des versions ultérieures. Le JavaScript du navigateur Web doit être activé. Dans beaucoup de navigateurs, le Java Script est activé par défaut. Assurez-vous que le JavaScript n'a pas été désactivé par d'autres logiciels qui seraient en cours d'exécution sur votre ordinateur (tels que des antivirus ou des progiciels de sécurité Web).
Si votre service Internet est proposé à travers une connexion PPPoE ou PPPoA, les informations nécessaires pour établir et conserver la connexion Internet peuvent être stockées dans le routeur. Dans ce cas, il est inutile d'installer un logiciel sur votre ordinateur. Il peut toutefois être nécessaire de modifier certains paramètres de votre périphérique, notamment les informations de compte utilisées pour identifier et vérifier la connexion. Toutes les connexions Internet requièrent une adresse IP globale unique. Pour les connexions pontées, les paramètres IP globaux doivent se trouver dans un périphérique TCP/IP du côté du réseau local du pont, comme un PC, un serveur, un périphérique de passerelle tel qu'un routeur ou un matériel pare-feu similaire. L'adresse IP peut être attribuée de plusieurs manières. Votre fournisseur de service réseau vous donnera des instructions concernant tout logiciel de connexion supplémentaire ou toute configuration de carte réseau qui peuvent être requis.
Paramètres de réseau étendu / Type de connexion Ces paramètres décrivent la méthode utilisée par votre fournisseur d'accès Internet pour transférer des données entre Internet et votre ordinateur. La plupart des utilisateurs utilisent les paramètres par défaut. Vous devrez peut-être spécifier l'une des configurations des paramètres du réseau étendu et du type de connexion (les paramètres du type de connexion sont indiqués entre parenthèses) : PPPoE/PPPoA (PPPoE LLC, PPPoE VC-Mux, PPPoA LLC ou PPPoA VC-Mux) Mode dynamique IP (1483 Bridged IP LLC ou 1483 Bridged IP VC Mux) Adresse IP statique (Bridged IP LLC, 1483 Bridged IP VC Mux, 1483 Routed IP LLC, 1483 Routed IP VC-Mux) (Détection automatique)} pour le routeur détecte automatiquement tous les types de modulation ADSL, ADSL2, et ADSL2+. Protocole de sécurité Votre fournisseur d'accès Internet emploie cette méthode pour vérifier votre nom d'utilisateur et votre mot de passe lorsque vous vous connectez à son réseau. Votre routeur prend en charge les protocoles PAP et CHAP.
Informations à savoir sur le DSL-2542B Nom d'utilisateur Il s'agit du nom d'utilisateur nécessaire pour accéder à l'interface de gestion du routeur. Lorsque vous essayez de vous connecter au périphérique par l'intermédiaire d'un navigateur Web, vous êtes invité à saisir ce nom d'utilisateur. Le nom d'utilisateur par défaut du routeur est « admin ». L'utilisateur ne peut pas le modifier. Mot de passe Il s'agit du mot de passe que vous êtes invité à entrer lorsque vous accédez à l'interface de gestion du routeur. Le mot de passe par défaut est « admin ». L'utilisateur peut le modifier. Adresses IP du réseau local du DSL-2542B Il s'agit de l'adresse IP que vous saisissez dans le champ Adresse de votre navigateur Web pour accéder à l'interface graphique de configuration du routeur à l'aide d'un navigateur Web. L'adresse IP par défaut est 192.168.1.1. Elle peut être remplacée par une adresse IP convenant à l'utilisateur. Cette adresse sera l'adresse IP de base utilisée pour un service DHCP sur le réseau local lorsque ce service est activé. Manuel d’utilisation du DSL-2542B D-Link

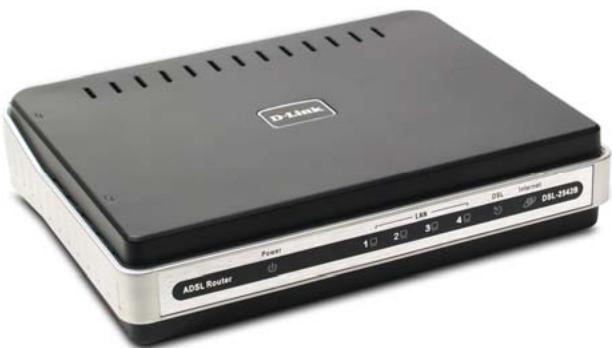

Le DSL-2542B relie deux interfaces physiques séparées, une interface ADSL (réseau étendu) et une interface Ethernet (réseau local). Placez le routeur dans un lieu où il peut être connecté à divers périphériques, ainsi qu'à une source d'alimentation. Veillez à ce qu'il ne soit pas exposé à l'humidité ou à une chaleur excessive. Veillez à placer les câbles et le cordon d'alimentation de manière à ce que personne ne se prenne les pieds dedans. Comme pour tout appareil électrique, respectez les règles de bon sens en ce qui concerne les procédures de sécurité. Le routeur peut être placé sur une étagère ou un bureau. L'idéal serait que les voyants lumineux à l'avant restent bien visibles pour que vous puissiez résoudre des problèmes éventuels.

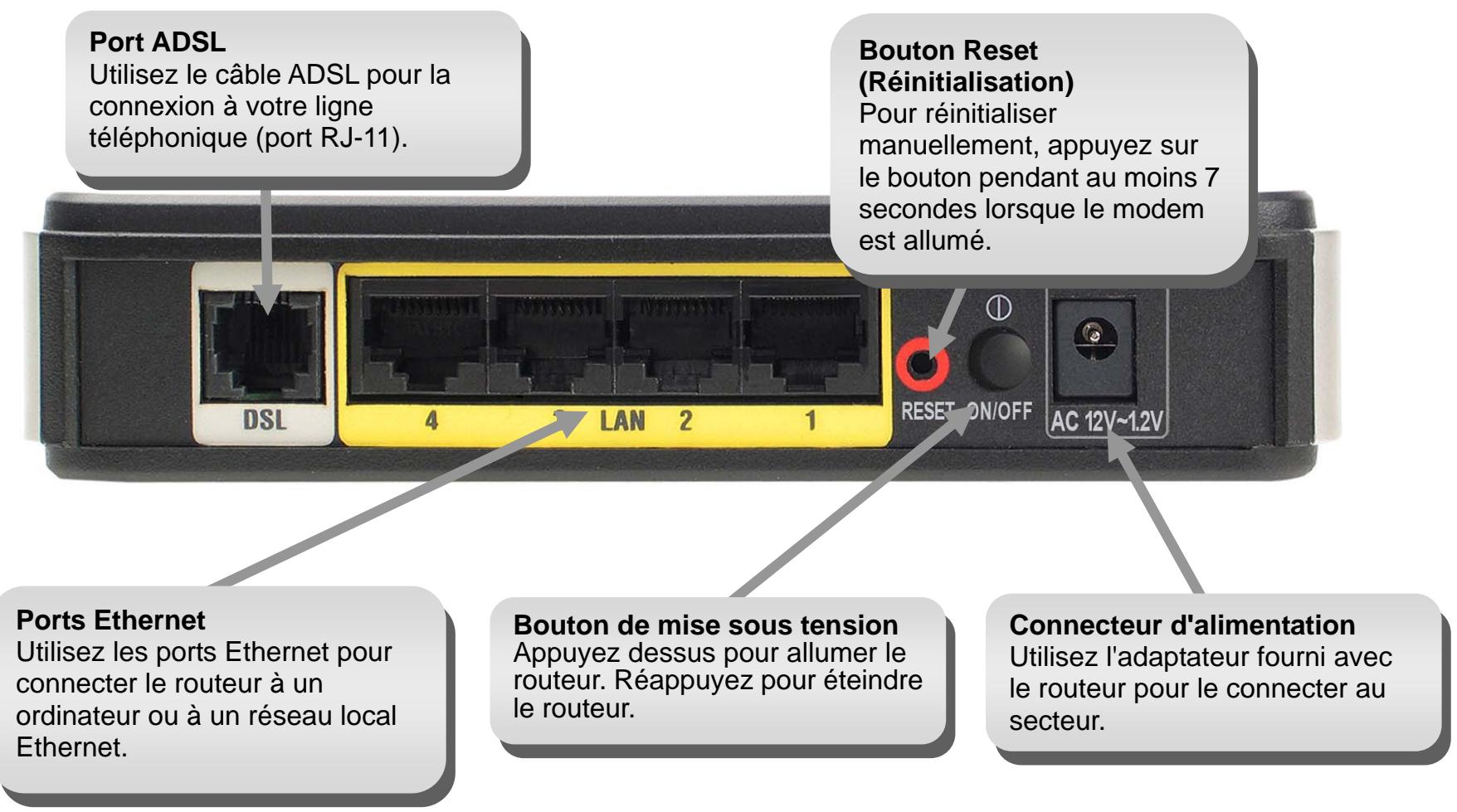

2. Appuyez sur le bouton de mise sous tension pour allumer. Le voyant lumineux Power (Alimentation) devrait s'allumer et rester allumé. Le voyant lumineux Status (État) devrait s'allumer fixement en vert et commencer à clignoter après quelques secondes. 3. Si le port Ethernet est connecté à un périphérique en cours de fonctionnement, vérifiez les voyants Ethernet Link/Act pour vous assurer que la connexion est valide. Le routeur tentera d'établir la connexion ADSL ; si la ligne ADSL est connectée et que le routeur est configuré correctement, ce voyant doit s'allumer au bout de plusieurs secondes. Si vous installez le périphérique pour la première fois, vous devrez peut-être modifier certains paramètres avant que le routeur puisse établir une connexion.
Le routeur peut être réinitialisé aux paramètres d'usine par défaut en appuyant délicatement sur le bouton de réinitialisation avec un stylo à bille ou un trombone, et en respectant l'ordre suivant : 1. Périphérique éteint, maintenez enfoncé le bouton de réinitialisation. 2. Allumez l'alimentation. 3. Attendez 5 à 8 secondes et relâchez le bouton de réinitialisation. Attention, cette opération efface tous les paramètres enregistrés dans la mémoire flash, y compris les informations relatives à votre compte utilisateur et les paramètres IP du réseau local. Les paramètres du périphérique sont restaurés à l'adresse IP par défaut 192.168.1.1 ; le masque de sous-réseau par défaut est 255.255.255.0, le nom d'utilisateur de gestion par défaut est « admin » et le mot de passe par défaut est également « admin ».
Le routeur peut être connecté à un seul ordinateur ou à un périphérique Ethernet, via le port Ethernet 10BASE-TX, situé sur le panneau arrière. Toute connexion à un périphérique de regroupement Ethernet (par ex. un commutateur ou un concentrateur) doit fonctionner à une vitesse de 10/100 Mo/s uniquement. Lorsque vous connectez le routeur à un périphérique Ethernet pouvant fonctionner à des vitesses supérieures à 10 Mo/s, vérifiez que la négociation automatique (NWay) du périphérique est activée pour le port de connexion. Utilisez un câble à paire torsadée standard avec des connecteurs RJ-45. Le port RJ-45 du routeur est un port croisé (MDI-X). Respectez les principes Ethernet de base lorsque vous décidez du type de câble à utiliser pour réaliser cette connexion. Lorsque vous connectez le routeur directement à un PC ou à un serveur, utilisez un câble droit normal. Vous devez utiliser un câble croisé lorsque vous connectez le routeur à un port normal (MDI-X) d'un commutateur ou d'un concentrateur. Utilisez un câble droit normal lorsque vous le connectez à un port liaison montante (MDI-II) d'un commutateur ou d'un concentrateur. Les règles régissant la longueur des câbles Ethernet s'appliquent à la connexion du réseau local au routeur. Assurez-vous que le câble reliant le réseau local au routeur ne dépasse pas 100 mètres. Connexion du commutateur ou du concentrateur au routeur Utilisez un câble droit pour connecter le routeur à un port de liaison montante (MDI-II) d'un commutateur ou concentrateur Ethernet. Si vous souhaitez réserver le port de liaison montante du commutateur ou du concentrateur à un autre périphérique, connectez-le à un autre port MDI-X (1x, 2x, etc.), à l'aide d'un câble croisé. Connexion de l'ordinateur au routeur À l'aide du câble Ethernet fourni, vous pouvez connecter le routeur directement à une carte réseau Ethernet 10/100BASE-TX installée sur un PC.
Pour configurer la connexion au réseau étendu utilisée par le routeur, commencez par communiquer avec le routeur par l'intermédiaire de son interface de gestion HTML, accessible à l'aide d'un navigateur Web. La façon la plus facile de vous assurer que votre ordinateur possède les paramètres IP corrects est de le configurer pour qu'il utilise le serveur DHCP du routeur. La section suivante explique comment modifier la configuration IP pour qu'un ordinateur exécutant un système d'exploitation Windows devienne un client DHCP. Pour accéder à l’utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez l’adresse IP du routeur (192.168.1.1).

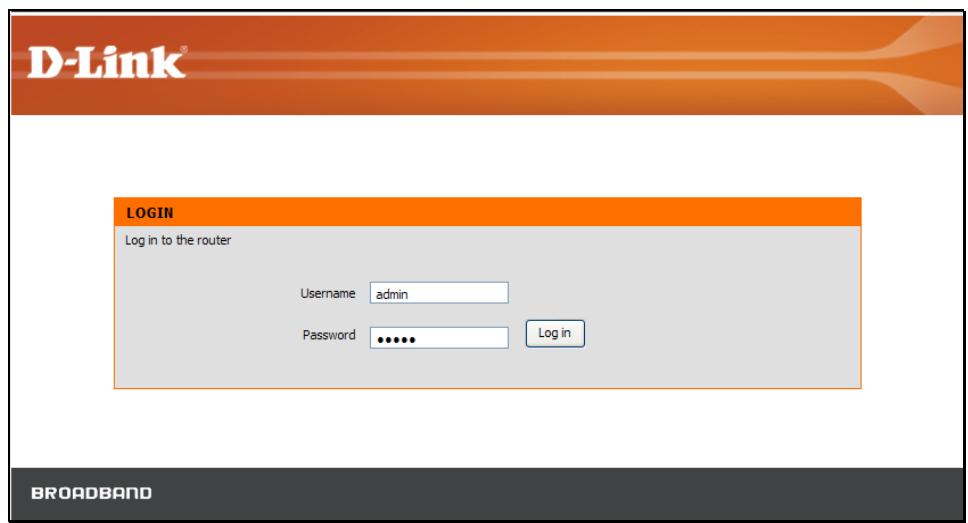

Displayed (Impossible d'afficher la page) s'affiche, veuillez consulter la section Résolution des problèmes pour obtenir de l'aide.
2. Configurer la connexion Internet. 3. Enregistrer les nouveaux paramètres de configuration et réinitialiser le système.
Si vous ne souhaitez pas changer de mot de passe, cliquez sur le bouton Skip (Ignorer) pour procéder à l'étape suivante.
IP LLC, 1483 Bridged IP VC-Mux, 1483 Routed IP LLC, 1483 Routed IP VC-Mux, PPPoE LLC, PPPoE VC-Mux, PPPoA LLC, et PPPoA VC-Mux. Quand vous aurez terminé, cliquez sur le bouton Next (Suivant) pour procéder à la prochaine fenêtre de l'assistant de configuration.
Cliquez sur Next (Suivant) pour passer à la dernière fenêtre de l'Assistant de configuration. CONFIGURATION RAPIDE – CONFIGURATION IP DYNAMIQUE Si vous êtes invité à modifier les numéros VPI ou VCI, saisissez les paramètres corrects dans les champs disponibles. La connexion Internet ne peut pas fonctionner si ces valeurs sont incorrectes. Sélectionnez le Connection type (Type de connexion) spécifique dans le menu déroulant. La connexion disponible et les types d'encapsulation sont 1483 Bridged IPLLC et 1483 Bridged IP VC-Mux. Vous pouvez copier l'adresse MAC de votre adaptateur Ethernet dans le routeur. Certains FAI utilisent l'adresse MAC unique de l'adaptateur Ethernet de votre ordinateur quand vous accédez à leur réseau pour la première fois. Ceci peut empêcher le routeur (qui a une adresse MAC différente) d'avoir accès au réseau du FAI (et à Internet). Pour cloner l'adresse MAC de l'adaptateur Ethernet de votre ordinateur, cliquez sur le bouton Copiez l'adresse MAC de votre ordinateur personnel. L'information sera alors copiée dans un fichier utilisé par le routeur pour la présenter au serveur du FAI utilisé pour DHCP. Manuel d’utilisation du DSL-2542B D-Link
Alternate DNS Server (Serveur DNS secondaire). La connexion Internet ne peut pas fonctionner si ces valeurs sont incorrectes. Sélectionnez le Connection type (Type de connexion) spécifique dans le menu déroulant. La connexion disponible et les types d'encapsulation sont 1483 Bridged IP LLC, 1483 Bridged IP VC-Mux, 1483 Routed IP LLC, et 1483 Routed IP VC-Mux. Cliquez sur Next (Suivant) pour passer à la dernière fenêtre de l'Assistant de configuration.
Sélectionnez le Connection type (Type de connexion) spécifique dans le menu déroulant. Les types de connexion et d'encapsulation disponibles sont 1483 Bridged IP LLC et 1483 Bridged IP VC-Mux. Cliquez sur Next (Suivant) pour passer à la dernière fenêtre de l'Assistant de configuration. Manuel d’utilisation du DSL-2542B D-Link

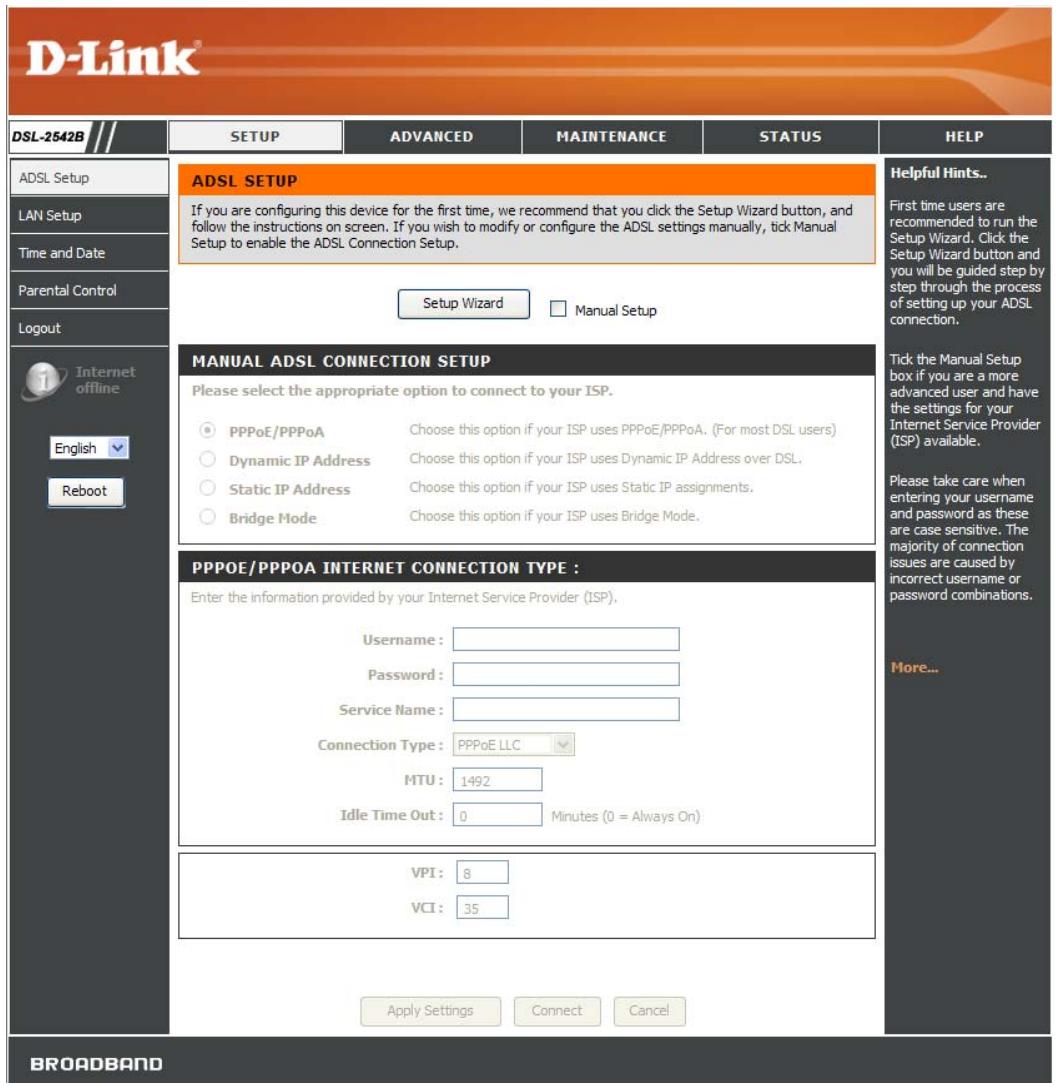

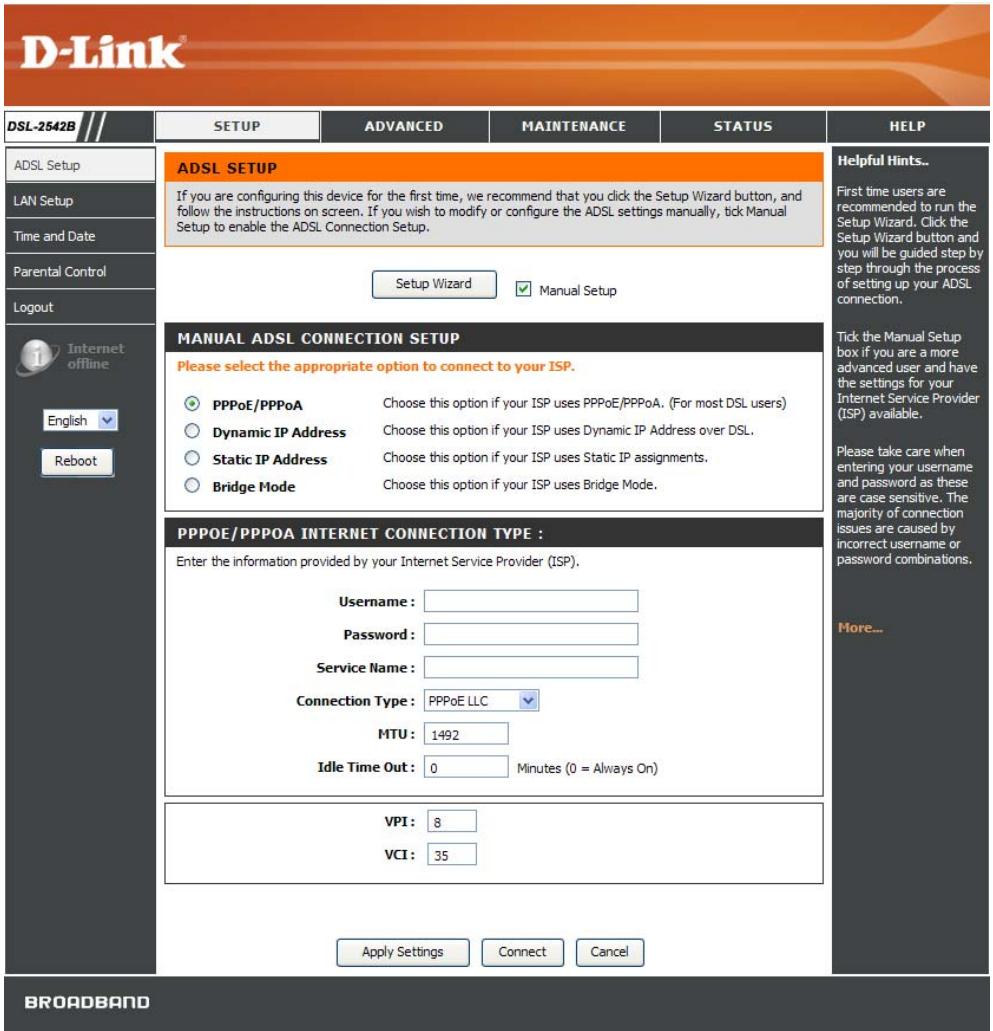

Pour accéder aux fenêtres Configurer ADSLpour la configuration manuelle de la connexion ADSL pour PPPoE/PPPoA, l'adresse IP dynamique, l'adresse IP statique et le mode pont, cliquez sur le bouton lien Configurer ADSL sur le côté gauche de la première fenêtre qui apparaît après l'accès au gestionnaire Web. Le routeur vous permet de modifier la langue du gestionnaire Web à l'aide du menu déroulant à gauche de la fenêtre. Vous avez le choix entre : English (Anglais), Spanish (Espagnol), French (Français), Italian (Italien), et German (Allemand). Cliquez sur le bouton radio PPPoE/PPPoA pour accéder à la première fenêtre de configuration manuelle de la connexion ADSL :
Name (Nom d'utilisateur) se présentera sous la forme utilisateur1234@fai.fr. Le Password (Mot de passe) peut vous avoir été attribué par votre FAI ou vous pourriez l'avoir sélectionné lorsque vous avez ouvert le compte avec votre FAI. Le champ Service Name (Nom du service) est utilisé pour le nom de votre fournisseur d’accès Internet. Cette option est facultative. 2. Choisissez le type de connexion dans le menu déroulant. Cette opération définit à la fois le protocole de connexion et la méthode d'encapsulation utilisés pour votre service ADSL. Les options disponibles sont PPPoE LLC, PPPoE VC-Mux, PPPoA LLC et PPPoA VC-Mux. Si vous n'avez pas reçu d'information spécifique concernant les paramètres du type de connexion, laissez les paramètres par défaut. 3. Laissez le MTU à la valeur par défaut à moins que vous n'ayez des raisons précises pour le modifier. 4. Certains utilisateurs voudront spécifier un Idle Time Out (Délai d'attente d'inactivité). C'est la valeur du délai d'expiration, en minutes, avant que le rouleur ne devienne inactif. 5. Si vous êtes invité à modifier les valeurs VPI or VCI, saisissez les valeurs attribuées à votre compte. 6. Une fois vos paramètres de réseau étendu correctement saisis, cliquez sur le bouton Apply Settings (Appliquer les paramètres). Cette opération enregistre les nouveaux paramètres et réinitialise le routeur pour appliquer vos changements. 7. Au redémarrage, le routeur doit automatiquement établir la connexion au réseau étendu. Dans le cas contraire, cliquez sur le bouton Connect (Connecter) situé au bas de cette fenêtre.
Généralement, l'adresse IP attribuée possède une longue durée de bail et sera probablement la même à chaque fois qu'une adresse IP sera demandée. Pour configurer une connexion au réseau étendu avec adresse IP dynamique, procédez comme suit : 1. Choisissez le type de connexion dans le menu déroulant. Cette opération définit à la fois le protocole de connexion et la méthode d'encapsulation utilisés pour votre service ADSL. Vous avez le choix entre 1483 Bridged IP LLC et 1483 Bridged IP VC-Mux. Si vous n'avez pas reçu d'information spécifique concernant les paramètres du type de connexion, laissez les paramètres par défaut. 2. Certains FAI utilisent l'adresse MAC unique de votre adaptateur d'ordinateur Ethernet quand vous accédez au réseau pour la première fois. Ceci peut empêcher le routeur (qui a une adresse MAC différente) d'avoir accès au réseau du FAI (et à Internet). Pour cloner l'adresse MAC de l'adaptateur Ethernet de votre ordinateur, cliquez sur le bouton Copiez l'adresse MAC de votre ordinateur personnel. 3. Si vous êtes invité à modifier les valeurs VPI or VCI, saisissez les valeurs attribuées à votre compte. 4. Une fois vos paramètres de réseau étendu correctement saisis, cliquez sur le bouton Apply Settings (Appliquer les paramètres). Manuel d’utilisation du DSL-2542B D-Link
Manuel d’utilisation du DSL-2542B D-Link
FAI vous demande de modifier les adresses IP des serveurs DNS, entrez manuellement les informations pour le Preferred DNS Server (Serveur DNS principal) et le Alternate DNS Server (Serveur DNS secondaire). 2. Choisissez le type de connexion dans le menu déroulant. Cette opération définit à la fois le protocole de connexion et la méthode d'encapsulation utilisés pour votre service ADSL. Les options disponibles sont 1483 Bridged IP LLC, 1483 Bridged IP VC-Mux, 1483 Routed IP LLC, et 1483 Routed IP VC-Mux. Si vous n'avez pas reçu d'information spécifique concernant ces paramètres, laissez les paramètres par défaut. 3. Si vous êtes invité à modifier les valeurs VPI or VCI, saisissez les valeurs attribuées à votre compte. 4. Une fois vos paramètres de réseau étendu correctement saisis, cliquez sur le bouton Apply Settings (Appliquer les paramètres). Cette opération enregistre les nouveaux paramètres et réinitialise le routeur pour appliquer vos changements. Manuel d’utilisation du DSL-2542B D-Link
2. Si vous êtes invité à modifier les valeurs VPI or VCI, saisissez les valeurs attribuées à votre compte. 3. Une fois vos paramètres de réseau étendu correctement saisis, cliquez sur le bouton Apply Settings (Appliquer les paramètres). Cette opération enregistre les nouveaux paramètres et réinitialise le routeur pour appliquer vos changements. Manuel d’utilisation du DSL-2542B D-Link

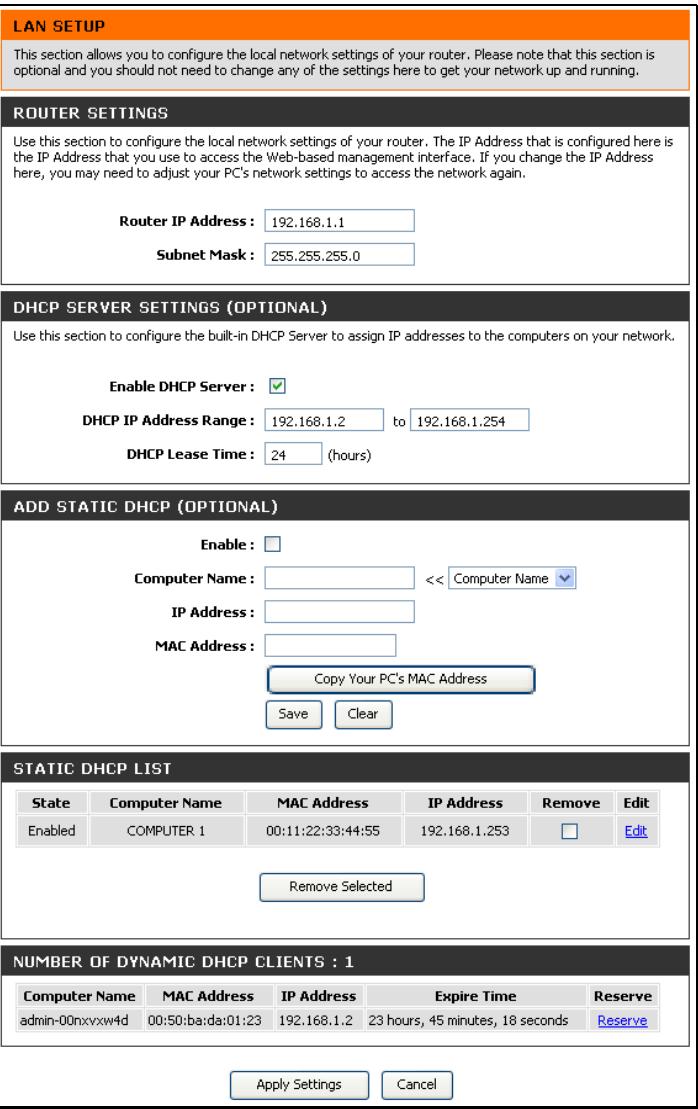

Le serveur DHCP est activé par défaut pour l'interface de réseau local du routeur. Le service DHCP fournit les paramètres IP aux postes de travail configurés pour obtenir automatiquement les paramètres IP et connectés au routeur via le port Ethernet. Lorsque le routeur est utilisé pour DHCP, il devient la passerelle par défaut pour un client DHCP connecté au routeur. Gardez à l'esprit que si vous modifiez l'adresse IP du routeur, la plage d'adresses IP du groupe utilisé pour DHCP du réseau local change également. Le groupe d’adresses IP peut comporter jusqu'à 253 adresses IP. Il existe deux options pour le service DHCP : Vous pouvez utiliser le routeur comme un serveur DHCP pour votre réseau local. Vous pouvez désactiver le service DHCP et configurer manuellement les paramètres IP des postes de travail. Manuel d’utilisation du DSL-2542B D-Link
Suivez les directives ci-dessous selon l'option DHCP que vous aurez choisie. Quand vous aurez configuré le service DHCP comme vous le souhaitez, cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour appliquer les nouveaux paramètres.
(Optional) {Paramètres du serveur DHCP (facultatifs)}, si elle n'est pas déjà cochée. Les paramètres du groupe d’adresses IP peuvent être modifiés. La DHCP IP Address Range (Plage d'adresses IP DHCP) commence avec l'adresse IP la plus basse disponible (par défaut = 192.168.1.2). Si vous modifiez l'adresse IP du routeur, ce paramètre changera automatiquement pour être 1 de plus que l'adresse IP du routeur. La DHCP IP Address Range (Plage d'adresses IP DHCP) se termine avec l'adresse IP la plus haute du groupe. Saisissez le DHCP Lease Time (Durée de la concession DHCP) dans le champ approprié. C'est le temps, en heures, pendant lequel un poste de travail peut réserver une adresse IP dans le groupe, s'il est déconnecté du réseau ou éteint.
(Optional) {Paramètres du serveur DHCP (facultatifs)}, et cliquez sur le bouton Apply Settings (Appliquer les paramètres). Le choix de cette option grisera la plupart des options de configuration de cette fenêtre et exigera que les postes de travail du réseau local soient configurés manuellement ou qu'ils utilisent un autre serveur DHCP pour obtenir des paramètres IP. Si vous configurez manuellement les paramètres IP, assurez-vous que les adresses IP utilisées sont dans le sous-réseau du routeur. Vous devrez utiliser l'adresse IP du routeur en tant que passerelle par défaut du poste de travail afin de fournir un accès à Internet.
Pour ajouter une entrée DHCP statique à la liste DHCP statique, cochez Activer le système de contrôle dans le menu Ajouter DHCP statique (optionnel), saisissez une adresse IP, soit vous cliquez sur le bouton Copiez votre adresse MAC de l'ordinateur personnel, soit vous entrez Manuel d’utilisation du DSL-2542B D-Link
(désélectionnez Synchroniser automatiquement à l'aide de la boîte de contrôle des serveurs de l'heure Internet et puis cliquez sur le bouton Copiez les paramètres de l'heure de votre ordinateur) ou paramétrez manuellement l'heure et la date) (désélectionnez Synchroniser automatiquement à l'aide de la boîte de contrôle des serveurs de l'heure Internet et effectuez les changements désirés). Si vous choisissez d'utiliser NTP, vous devez utiliser le menu déroulant pour sélectionner l'URL du serveur NTP dans le premier champ du serveur d'heure NTP. Vous pouvez aussi choisir un deuxième serveur d'heure NTP en utilisant le menu déroulant. Le routeur permet aussi de paramétrer la zone d'heure où vous êtes en utilisant le menu déroulant. En outre, vous pouvez configurer Daylight Saving (Sauvegarde de la lumière du jour) en cochant la boîte de contrôle Activer la sauvegarde lumière du jour et puis en utilisant les menus déroulants pour configurer Daylight Saving Offset (Offset sauvegarde de la lumière du jour) et en démarrant Daylight Saving (sauvegarde de la lumière du jour) et les dates finales. Quand vous avez terminé, cliquez sur le bouton Appliquer les paramètres pour paramétrer l'heure du système et l'information sur la date.
Internet de façon unique. Cette fenêtre permettra aux utilisateurs d'empêcher des ordinateurs du réseau local d'avoir accès à certaines URL. Cela peut être accompli en saisissant simplement l'URL à être bloqué dans le champ Website (Site Web). Pour configurer cette fenêtre pour le blocage d'une URL, saisissez l'adresse du site Web dans le champ Website (Site Web) , utilisez les boutons radio pour cliquer sur le ou les Day(s) (Jour(s)) souhaités : All Week (Toute la semaine) ou Select Day(s) (Sélectionner le(s) jour(s)). Dans ce dernier cas vous devez cochez les cases de chaque jour souhaité de la semaine. Sélectionnez la Start Time (Heure de début) et la End Time (Heure de fin) désirées ou cochez la case All Day – 24 hrs (Toute la journée - 24 h), et cliquez ensuite sur le bouton Block Website (Bloquer le site Web). Les entrées d'URL bloquées sont affichées dans le tableau au milieu de la fenêtre. Pour supprimer une entrée d'URL bloquée du tableau, cochez la case Remove (Supprimer) et cliquez ensuite sur le bouton Remove Selected (Supprimer les éléments sélectionnés). Pour modifier une entrée du tableau, cliquez sur le lien hypertexte Edit (Modifier) correspondant, apportez les changements souhaités et cliquez ensuite sur le bouton Block Website (Bloquer le site Web).
Configurez les heures et les jours de la semaine et utilisez ensuite le menu déroulant Allow/Deny (Autoriser/Refuser) pour activer ou désactiver le paramètre pour chaque période. Cliquez sur le bouton Apply Settings (Appliquer les paramètres) pour que votre paramètre devienne effectif.

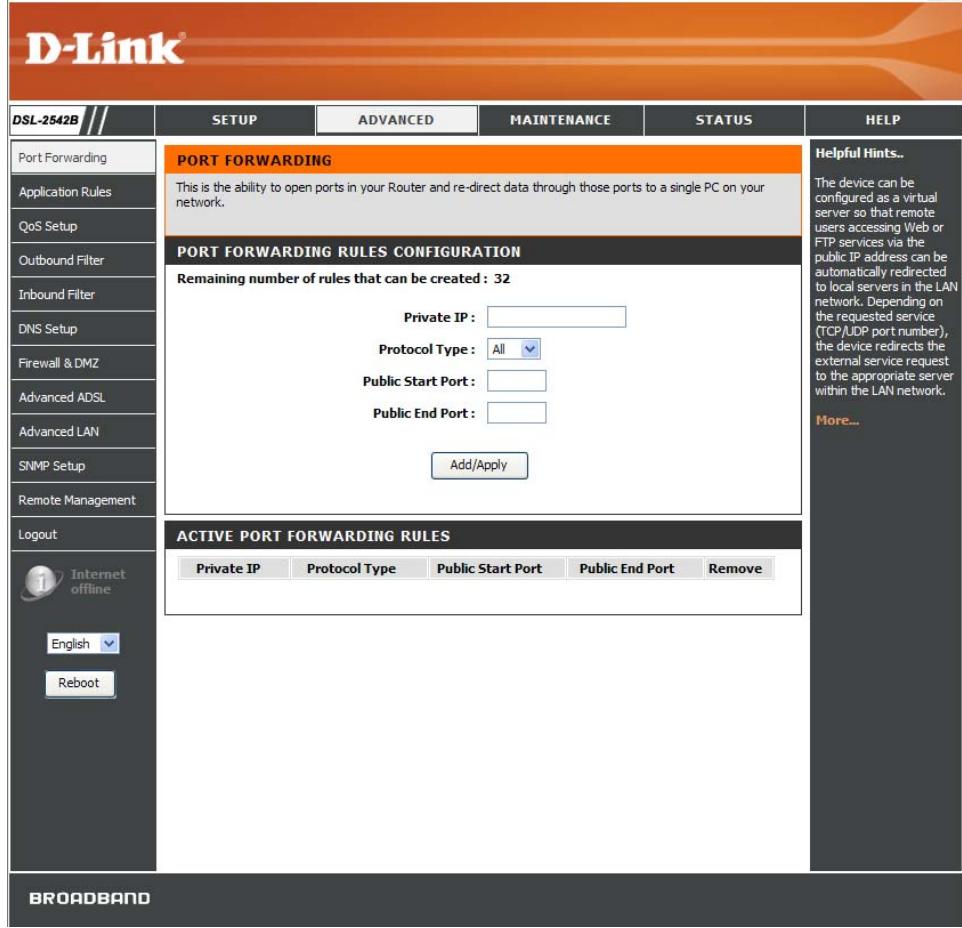

Pour accéder à la fenêtre Redirection de port, cliquez sur le bouton Redirection de port dans le directory Paramètres avancés. Port Forwarding (Redirection du port) est utilisée pour permettre l'accès des utilisateurs Internet aux services de réseau local. Entrez une adresse IP dans le champ IP privé, sélectionnez un type de protocole dans le menu déroulant, entrez une série de ports dans le Port de démarrage public et dans les champs du Port final public et puis cliquez sur le bouton Ajouter/Appliquer les paramètres. Finalement, cliquez sur le bouton Réinitialiser sur le panneau de gauche pour appliquer vos changements.
éloignée du côté du réseau étendu de réétablir de nouvelles connexions sur le côté du réseau local utilisant les ports ouverts. Les applications, telles que les jeux, la conférence vidéo et les autres applications d'accès à distance exigent que les ports spécifiques dans le pare-feu du routeur soient ouverts pour accéder aux applications. Vous pouvez configurer le port paramètres sur cette fenêtre en cliquant sur le bouton radio « Sélectionnez une application » et puis en utilisant le menu déroulant pour choisir une application existante ou en cliquant sur le bouton radio « Application courante » et en entrant votre propre Règle d'application dans le champ prévu à cet effet. Cliquez sur Appliquer les paramètres quand vous aurez quitté la configuration du paramètre port. La nouvelle Règle d'application apparaîtra dans le tableau actif des règles d'application au bas de la fenêtre.

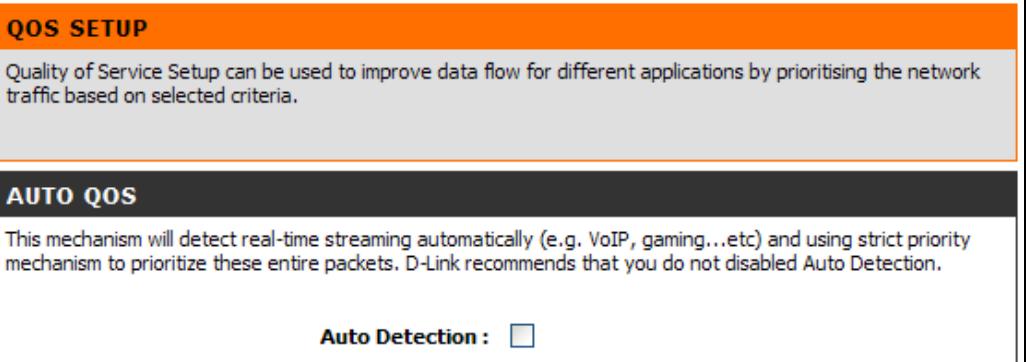

Pour accéder à la fenêtre Configuration QS (Configuration de la qualité de service), cliquez sur le bouton Configuration QS qualité de service dans le directory Paramètres avancés.

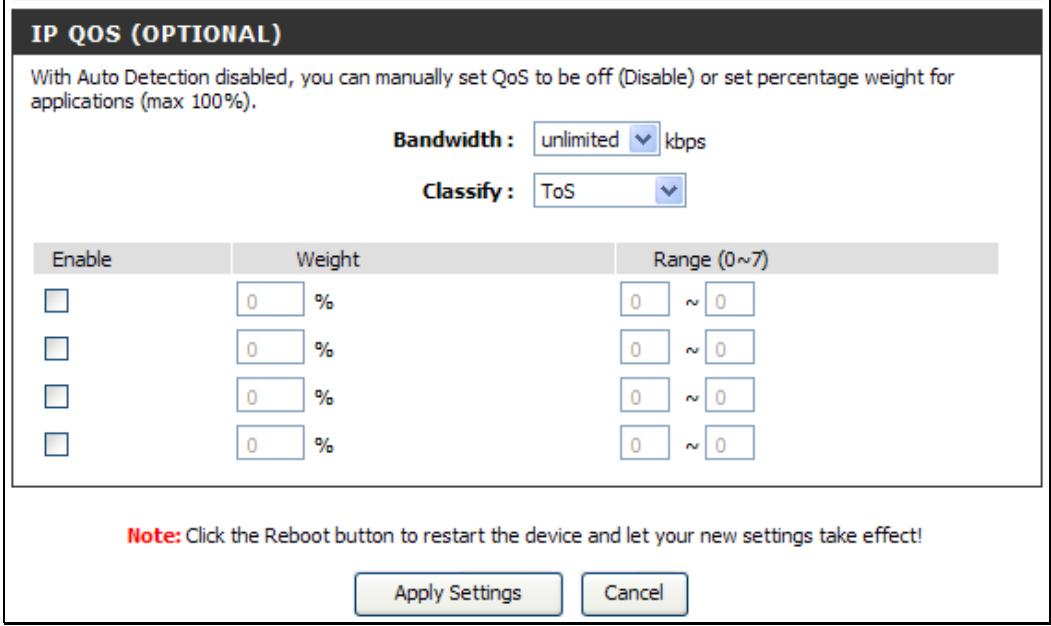

La qualité de service (QoS) permet au routeur d'accorder des priorités au flux de paquets de données de votre routeur et de votre réseau. Elle est particulièrement importante pour les applications urgentes, telles que les applications de voix sur IP, car elle permet d'éviter les rejets d'appels. Les grandes quantités de données non cruciales peuvent être échelonnées pour ne pas déranger ces programmes en temps réel sensibles et prioritaires. Le routeur vous permet soit de cocher la boîte de contrôle Auto Détection pour détecter automatiquement le flux de temps réel pour donner la priorité aux paquets entiers (par défaut), soit de configurer manuellement IP qualité de service (QS) basé sur les classifications ToS, Application et Exécution requête. D-Link vous recommande de laisser l'option Auto Détection activée. La sélection ToS dans le menu déroulant Classifier affichera la fenêtre suivante :
Appliquer les paramètres puis sur le bouton Reboot (Redémarrer) pour appliquer vos nouveaux paramètres. La sélection Application dans le menu déroulant Classifier affichera la fenêtre suivante :
La sélection User Define (Exécution requête) dans le menu déroulant Classifier affichera la fenêtre suivante :
Lorsque vous avez terminé, cliquez sur Appliquer les paramètres puis sur le bouton Reboot (Redémarrer) pour appliquer vos nouveaux paramètres. Voici un exemple de quelques valeurs IP qualité de service (QS) exécution requête typique : Paquet
Cliquez sur le bouton Ajouter/Appliquer et puis cliquez sur le bouton Reboot (Redémarrer) pour appliquer vos changements. Filtres paramètre
Cliquez sur le bouton Ajouter/Appliquer et puis cliquez sur le bouton Reboot (Redémarrer) pour appliquer vos changements. Filtres paramètre
Si on ne vous a pas donné des adresses IP spécifiques de serveur DNS ou si le routeur n'est pas pré-configuré avec des informations de serveur DNS, sélectionnez l'option « Obtain DNS server address automatically » (Obtenir une adresse de serveur DNS automatiquement). La détection automatique de DNS demandera au routeur d'obtenir l'adresse IP DNS provenant du FAI à travers le service DHCP. Si votre connexion au réseau local utilise une adresse IP statique, auto discovery (autodécouverte) pour DNS ne peut pas être utilisée. Si votre FAI vous a fourni des adresses IP DNS, cliquez sur le bouton radio « Use the following DNS server addresses » (Utiliser les adresses de serveur DNS suivantes) et saisissez ces adresses IP dans les champs disponibles pour le Preferred DNS Server (Serveur DNS principal) et le Alternative DNS Server (Serveur DNS secondaire). Après avoir configuré les paramètres DNS comme vous le souhaitez, cliquez sur le bouton Apply Settings (Appliquer les paramètres), puis sur le bouton Reboot (Réinitialiser) situé sur le panneau de gauche pour appliquer vos changements.
Internet si l’adresse IP publique change. Le DDNS nécessite de configurer un compte comportant l’un des fournisseurs DDNS pris en charge.
DDNS nécessaire, cliquez sur le bouton Appliquer les paramètres et puis cliquez sur le bouton Reboot (Redémarrer) sur le panneau gauche pour appliquer vos changements et placer cette information dans le routeur.
Les pare-feu peuvent être en conflit avec certaines applications interactives telles que les vidéoconférences ou les jeux vidéo sur Internet. Pour ces applications, un contournement de pare-feu peut être configuré à l'aide d'une DMZ IP address (Adresse IP DMZ). La DMZ IP address (Adresse IP DMZ) est "visible" et ne bénéficie pas de la protection totale de la fonction de pare-feu. Il est donc recommandé d'activer d'autres précautions de sécurité pour protéger les autres ordinateurs et périphériques du réseau local. Il peut être sage d'isoler le périphérique avec la DMZ IP address (Adresse IP DMZ) du reste du réseau local. Par exemple, si vous voulez utiliser la vidéoconférence en même temps qu'un pare-feu, vous pouvez utiliser la fonction adresse IP DMZ. Dans ce cas, vous devez avoir un PC ou un serveur via lequel la vidéoconférence aura lieu. L'adresse IP de ce serveur sera alors la DMZ IP address (Adresse IP DMZ). Vous pouvez désigner l'adresse IP du serveur comme DMZ en allant au menu Paramètres DMZ et en saisissant l'adresse IP dans le champ Adresse IP prévu à cet effet et activer son état en cochant la boîte de contrôle Activer DMZ, en cliquant Appliquer les paramètres, et puis en cliquant sur le bouton Reboot (Redémarrer) sur le panneau gauche pour appliquer vos changements. Pour le système, qui utilise l'adresse IP DMZ, vous pouvez attribuer manuellement l'adresse IP au système qui utilise l'adresse IP DMZ et ajuster vos adresses du serveur DHCP de manière à ce que l'adresse IP DMZ ne soit pas comprise dans la plage du serveur. De cette manière, vous évitez des problèmes éventuels d'adresse IP si vous redémarrez le système DMZ.
(DoS) se caractérise par une tentative délibérée des attaquants d'empêcher les utilisateurs légitimes d'utiliser ce service. Les exemples comprennent : des tentatives de noyer un réseau, empêchant ainsi le trafic réseau légitime, des tentatives de perturber les connexions entre deux machines, empêchant ainsi l'accès à un service, des tentatives pour empêcher un individu particulier d'accéder à un service ou des tentatives pour perturber le service d'un système ou d'une personne spécifiques. Une protection par balayage du port est prévue pour bloquer les tentatives de détection des ports ou services vulnérables qui pourraient être exploités lors d'une attaque provenant du réseau étendu. Quand vous avez sélectionné les paramètres du pare-feu désirés en cochant les boîtes de contrôle correspondantes pour les différents types de protection offerts sur cette fenêtre,cliquez sur Appliquer les paramètres. Cliquez sur le bouton Reboot (Redémarrer) situé sur le panneau de gauche pour appliquer vos changements.
Pour accéder à la fenêtre Advanced ADSL (Paramètres ADSL avancés), cliquez sur le bouton Advanced ADSL (Paramètres ADSL avancés) dans le répertoire Advanced (Avancé).
Ne modifiez pas le paramètre Capability (Capacité) situé au bas de la fenêtre, sauf indication contraire de votre FAI. Les deux options Bitswap Enable (Compatible bitswap) et SRA « Seamless Rate Adaption » Enable (Compatible SRA) traitent de tests qui déterminent l'état de la ligne téléphonique reliant votre routeur au bureau central du FAI.

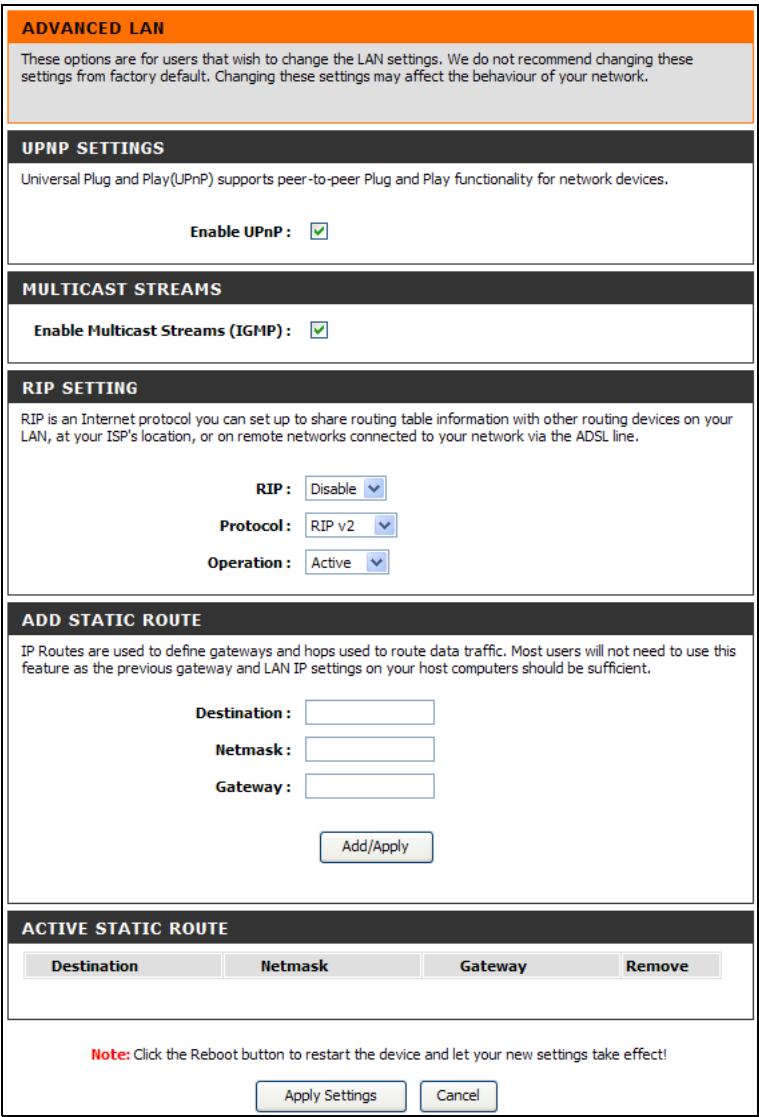

Ethernet, Firewire, la ligne téléphonique, et le courant porteur en ligne. Pour activer toute connexion disponible UPnP, cochez Activer la boîte de contrôle UPnP, sélectionnez la connexion ou les connexions sur lesquelles vous activerez l'UPnP répertorié sous Connexions disponibles et cliquez sur le bouton Appliquez les paramètres . Cliquez sur le bouton Reboot (Redémarrer) situé sur le panneau de gauche pour appliquer vos changements. Quand « Enable Multicast Streams (IGMP) » (Activer le flux courant multicast (IGMP)) est coché, les paquets multicast sont autorisés à passer dans les deux directions sur l'interface du réseau étendu. La plupart des utilisateurs voudront le laisser allumé. Le routeur prend en charge les RIP v1 et RIP v2 utilisés pour partager les tableaux de routage avec 3 autres périphériques de routage couche sur votre réseau local ou votre réseau local à distance. Les paramètres de l'opération renvoient à la requête de protocole de routage RIP : SélectionnerActive pour permettre les requêtes de protocole de routage RIP sur les autres périphériques. SélectionnezPassive pour que le routeur fasse des requêtes de protocole e routage IP pour les tableaux de routage sur les autres périphériques. Pour activer RIP, sélectionnez Activé dans le menu déroulant RIP, sélectionnez le protocole(RIPv1, RIPv2, ou RIP Both) et l'opération Manuel d’utilisation du DSL-2542B D-Link

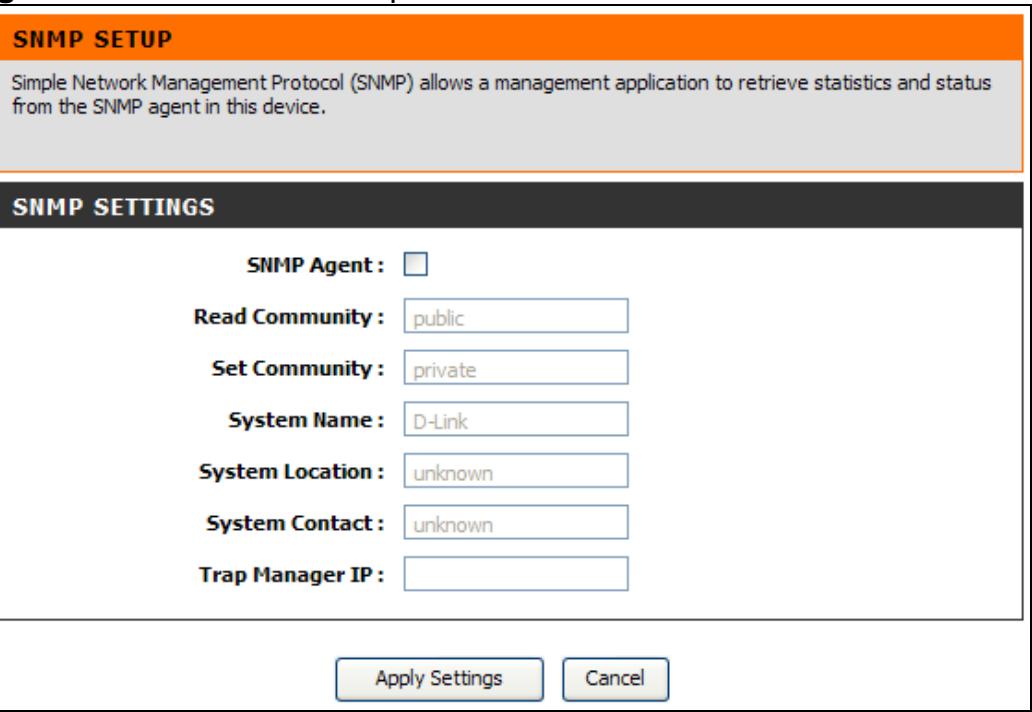

Configuration du protocole SNMP Pour accéder à la fenêtre Configuration SNMP, cliquez sur le bouton Configuration SNMP dans le répertoire Paramètres avancés. Le protocole de gestion simple du réseau est standard pour la gestion du travail sur Internet ou sur Intranet. Cochez la boîte de contrôle SNMP Agent et configurez les paramètres pour SNMP dans cette fenêtre et puis cliquez sur le bouton Appliquer les paramètres. Cliquez sur le bouton Reboot (Redémarrer) situé sur le panneau de gauche pour appliquer vos changements.
Le routeur permet la gestion Web et Telnet à distance dans le menu supérieur de la fenêtre. Cochez Activer la boîte de contrôle de gestion à distance, entrez l'adresse IP du système à distance utilisée pour la gestion, entrez l'information d'identification optionnelle dans le champ Détails si vous le désirez et cliquez sur le bouton Ajouter/Appliquer. Dès que l'adresse IP apparaît au bas de la moitié du menu, cliquez sur le bouton Reboot (Redémarrer) sur le panneau de gauche pour appliquer vos changements. Utilisez le menu Contrôle d'accès au milieu de la fenêtre pour restreindre l'accès à un service via l'interface du réseau étendu. Cliquez sur le bouton Appliquer les paramètres et puis cliquez sur le bouton Reboot (Redémarrer) sur le panneau de gauche pour appliquer vos changements.

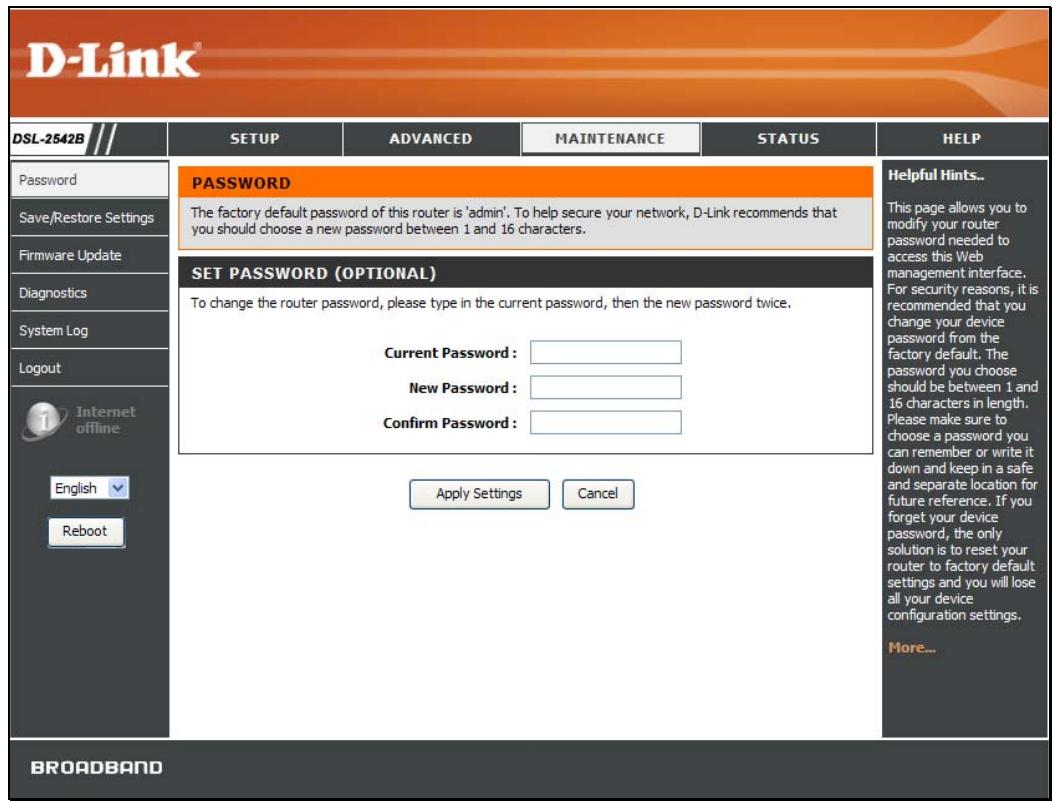

Pour changer le mot de passe de l'administrateur, saisissez le Current Password (Mot de passe actuel) dans le premier champ, le New Password (Nouveau mot de passe) dans le deuxième champ, puis ressaisissez le mot de passe dans le champ Confirm Password (Confirmer le mot de passe) pour être sûr que vous l'avez tapé correctement. Cliquez sur le bouton Apply Settings (Appliquer les paramètres), puis sur le bouton Reboot (Réinitialiser) situé sur le panneau de gauche pour appliquer vos changements. Le nom d'utilisateur du système reste « admin » et ne peut pas être modifié à l'aide de l'interface de gestion Web.
(Enregistrer/Restaurer les paramètres) dans le répertoire Maintenance. Une fois le routeur configuré comme vous le souhaitez, il est judicieux de sauvegarder le fichier de configuration sur votre ordinateur. Pour enregistrer les paramètres de configuration actuels sur votre ordinateur, cliquez sur le bouton Save (Enregistrer). Vous serez invité à sélectionner un emplacement sur votre ordinateur pour mettre le fichier. Il s'agit d'un fichier binaire et peut être nommé comme vous le souhaitez. Pour charger un fichier de configuration préalablement enregistré, cliquez sur le bouton Browse (Parcourir) pour localiser le fichier sur votre ordinateur. Cliquez sur le bouton Upload Settings (Télécharger les paramètres) pour charger les paramètres à partir de votre disque dur local. À l'invite, confirmez que vous voulez charger le fichier. Le routeur sera réinitialisé et recommencera à fonctionner avec les paramètres de configuration que vous viendrez d'installer. Pour restaurer les paramètres d'usine du routeur, cliquez sur le bouton Restore Device (Restaurer le périphérique). Vous serez invité à confirmer votre décision pour réinitialiser le routeur. Le routeur est réinitialisé aux paramètres d'usine par défaut, y compris les paramètres IP (192.168.1.1) et le mot de passe administrateur (admin).
Utilisez cette fenêtre pour charger la dernière version du microprogramme pour le périphérique. Notez que les paramètres de configuration du périphérique pourraient revenir aux paramètres d'usine. Assurez-vous donc que vous enregistrez les paramètres de configuration à travers la fenêtre Save/Restore Settings (Enregistrer/Restaurer les paramètres) décrite à la page précédente. Pour mettre à jour le microprogramme, saisissez le nom et le chemin du fichier ou cliquez sur le bouton Browse (Parcourir) pour rechercher le fichier. Cliquez sur le bouton Update Firmware (Mettre à jour le microprogramme) pour commencer à copier le fichier. Le routeur chargera le fichier et redémarrera automatiquement. Pour enregistrer votre fichier de configuration actuel sur votre ordinateur, cliquez sur le bouton Backup Now (Sauvegarder maintenant). Une boîte de dialogue File Download (Téléchargement de fichier) s'ouvrira. Cliquez sur le bouton Save (Enregistrer) et désignez ensuite l'emplacement pour le fichier de configuration dans la fenêtre Save As (Enregistrer sous) qui s'ouvre immédiatement. L'emplacement par défaut est votre bureau.
Cette fenêtre sert à tester la connectivité du routeur. Un test de ping peut être effectué sur l'ensemble de l'interface locale ou externe pour tester la connectivité avec des adresses IP connues. La fonction de diagnostics exécute une série de tests de connexion du logiciel et du matériel de votre système. Utilisez cette fenêtre lorsque vous faites appel aux services de votre FAI pour résoudre d'éventuels problèmes.

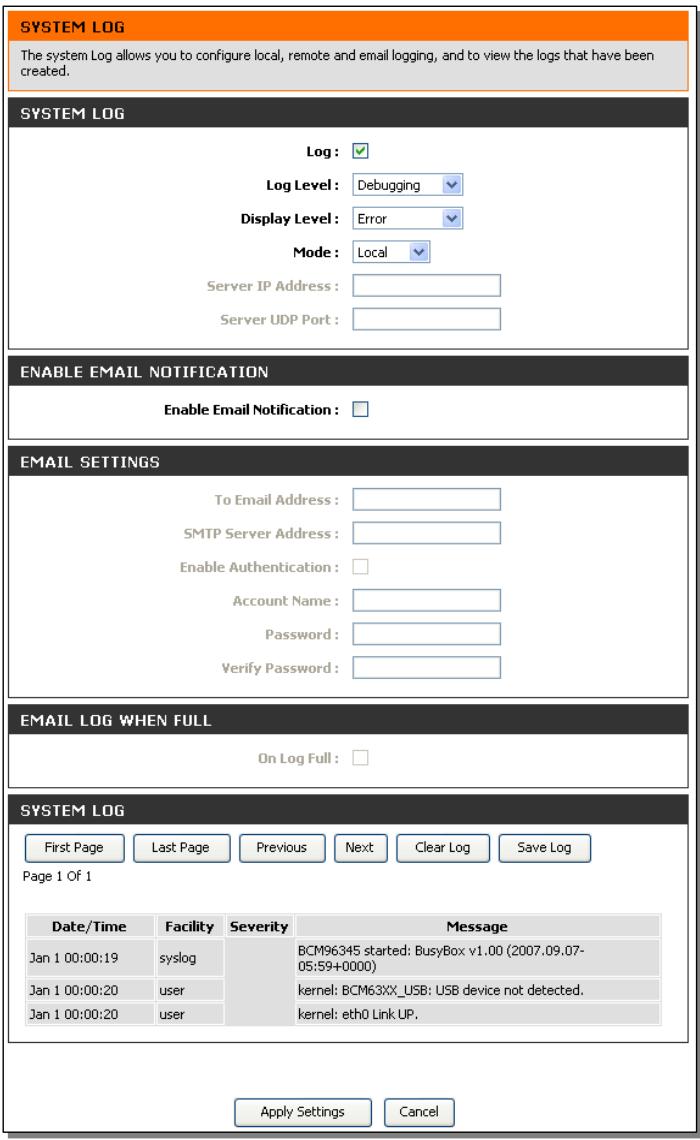

Pour générer un journal système, cochez la case Log (Journal). Sélectionnez le Log Level (Niveau du journal) et le Display Level (Niveau d'affichage) dans les menus déroulants. Les mêmes niveaux sont disponibles pour chaque type de niveau : Emergency (Urgence), Alert (Alerte), Critical (Critique), Error (Erreur), Warning (Avertissement), Notice (Remarque), Informational (Informatif) et Debugging (Débogage). Utilisez le menu déroulant Mode pour sélectionner Local, Remote (Distant), ou Both (Les deux). Cliquez sur le bouton Apply Settings (Appliquer les paramètres), puis sur le bouton Reboot (Réinitialiser) situé sur le panneau de gauche pour appliquer vos nouveaux paramètres. La moitié inférieure de cette fenêtre vous permet de configurer le routeur pour qu'il envoie par courrier électronique le journal système à une adresse électronique spécifique. Pour utiliser cette caractéristique, vous devez contacter votre fournisseur FAI pour obtenir des informations sur le serveur du courrier électronique approprié. Cochez la boîte de contrôle Activer la notification du courrier électronique, remplissez les différents champs offerts en y incluant les trois derniers si vous voulez activer l'authentification (qui exige que la boîte de contrôle soit cochée).

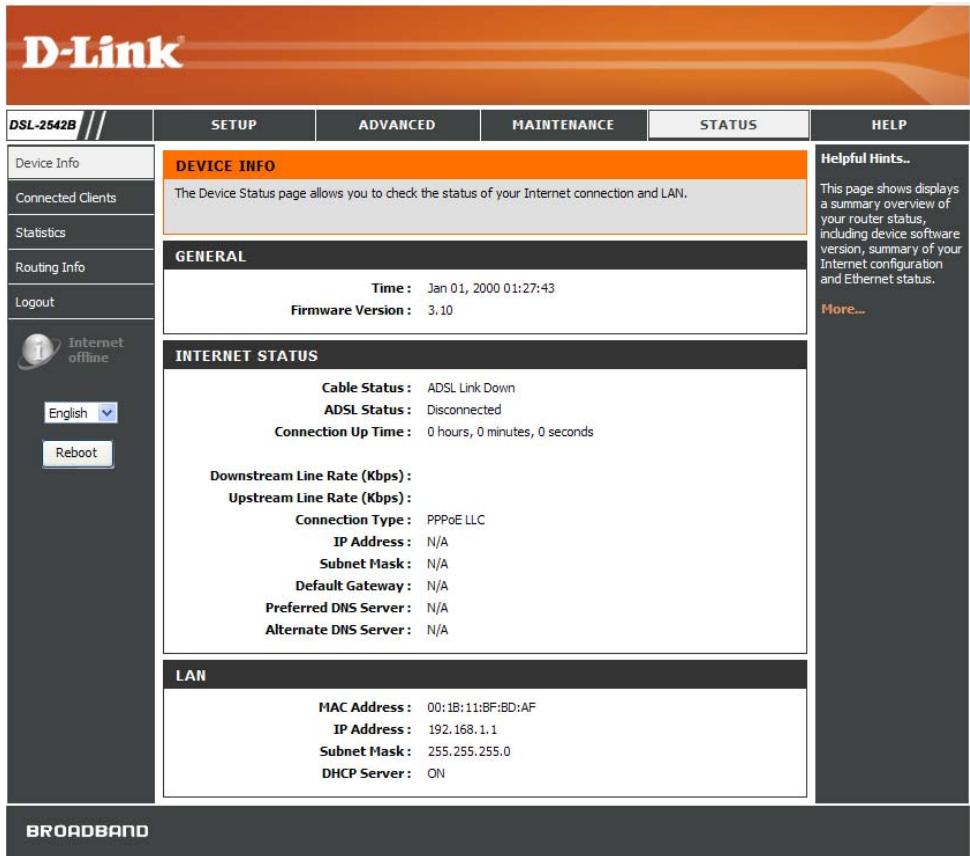

Pour accéder à la fenêtre Device Info (Informations sur le périphérique), cliquez sur le bouton Device Info (Informations sur le périphérique) dans le répertoire Status (État). Utilisez cette fenêtre pour voir rapidement les informations de base actuelles concernant les interfaces de réseau local et de réseau étendu et les informations sur le périphérique, dont la version du microprogramme et l'adresse MAC.
Utilisez cette fenêtre pour contrôler le trafic sur la connexion Ethernet ou ADSL. Cette fenêtre affiche également les informations concernant l'état de la connexion ADSL.

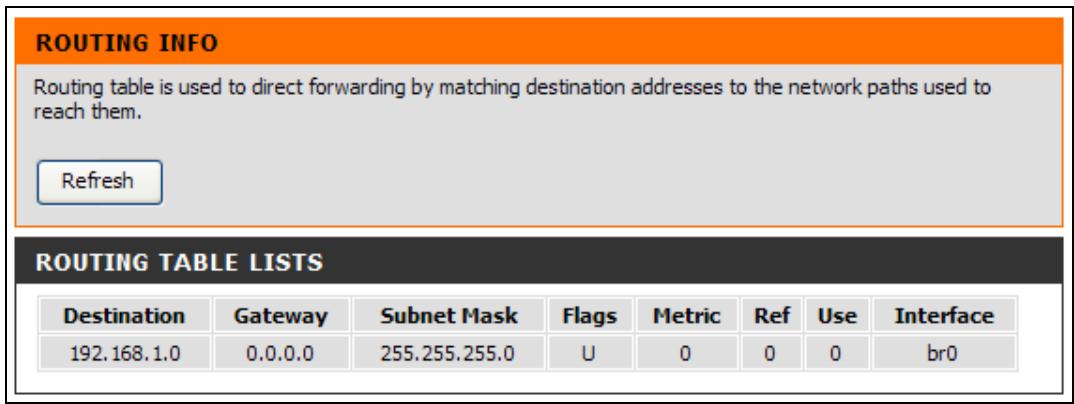

Pour accéder à la fenêtre Informations sur le routage, cliquez sur le bouton Informations sur le routage dans le directory État. Cette fenêtre est utilisée pour la redirection directe en adaptant les adresses de destination aux chemins du réseau utilisés pour les atteindre. Cliquez sur le bouton Refresh (Actualiser) pour mettre à jour les informations du tableau de routage.

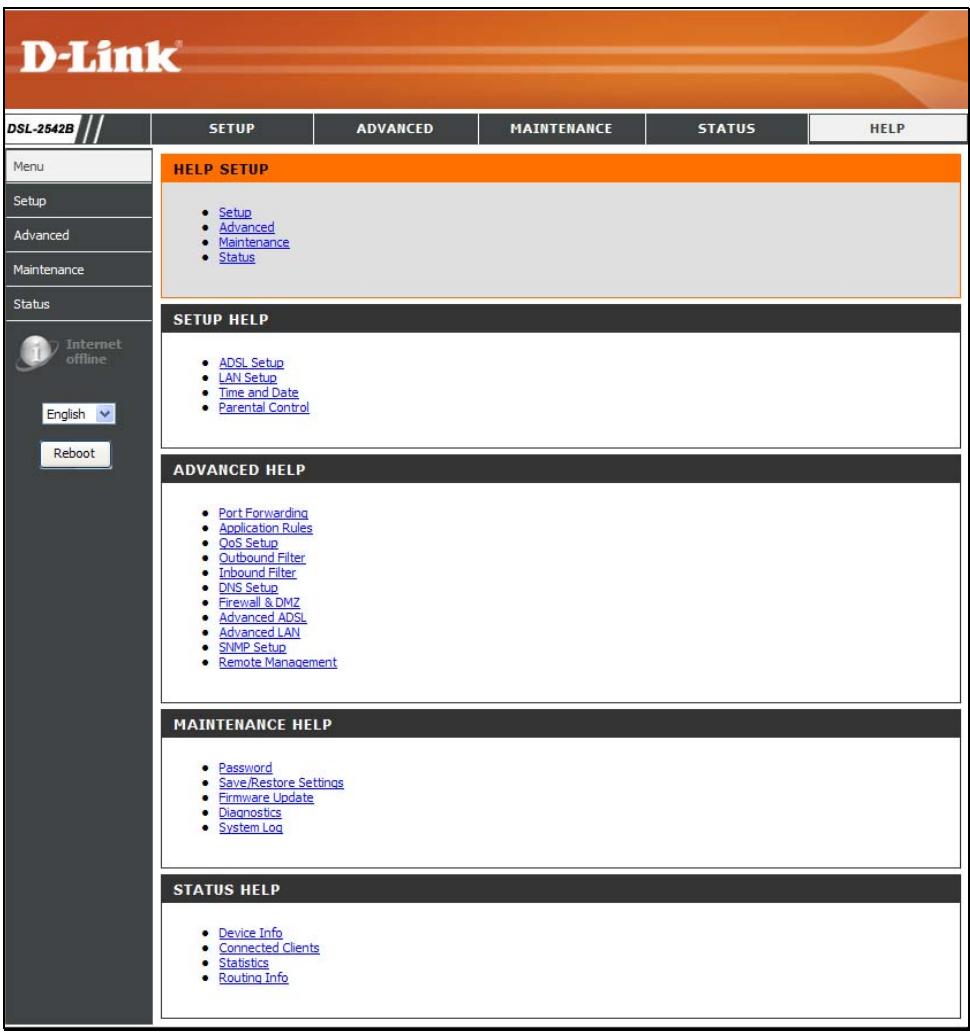

Comment puis-je configurer mon routeur DSL-2542B sans le CD-ROM ? Si vous avez modifié le mot de passe et que vous l'avez oublié, vous devrez réinitialiser le routeur aux paramètres d'usine (voir la question 2) pour rétablir le mot de passe « admin ».
Ce processus dure environ 1 à 2 minutes.
Suivez les consignes données en réponse à la question 2 pour réinitialiser le routeur. Vérifiez que tous les câbles sont correctement branchés aux deux extrémités. Contrôlez les voyants à l’avant du routeur. Le voyant Power (Alimentation) doit être allumé, le voyant Status (État) doit clignoter, et les Manuel d’utilisation du DSL-2542B D-Link
Pour les abonnés ADSL, contactez votre FAI pour vous assurer que le service est bien activé, et que le nom d’utilisateur et le mot de passe fournis sont corrects. 5.
Cliquez sur Start > Control Panel > Security Center (Démarrer > Panneau de configuration > Centre de sécurité) pour désactiver le pare-feu.

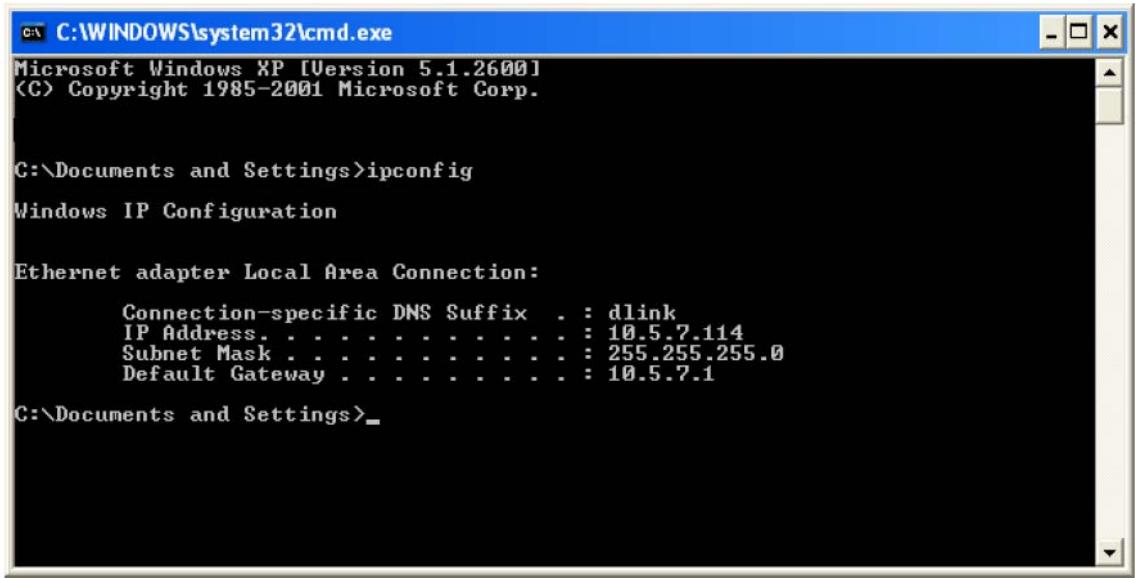

À l'invite, saisissez ipconfig , puis appuyez sur Entrée. L’adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s’affichent. Si l’adresse est 0.0.0.0, vérifiez l’installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains programmes logiciels pare-feux bloquent parfois les demandes DHCP sur les nouveaux adaptateurs. Si vous vous connectez à un réseau sans fil d’un point d’accès sans fil (par ex. un hôtel, un café ou un aéroport), veuillez contacter un collaborateur ou un administrateur pour vérifier ses paramètres réseau sans fil.

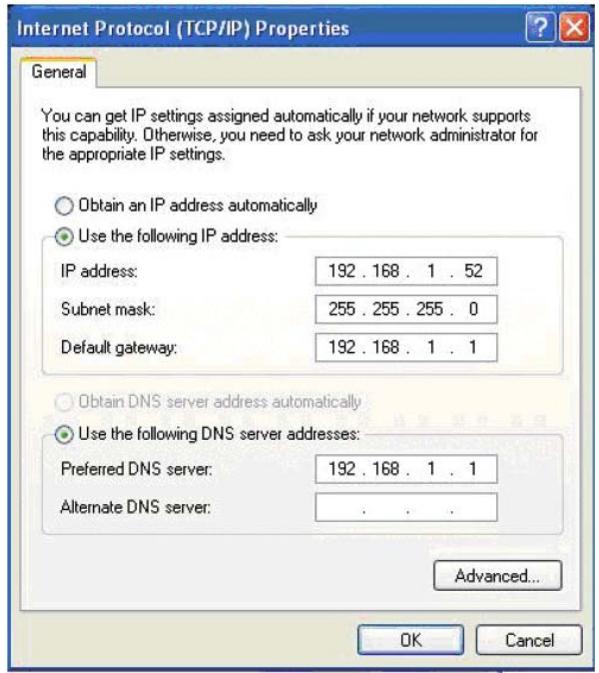

Définissez le même DNS principal que celui de l’adresse IP du réseau local de votre routeur (192.168.1.1). Le DNS secondaire est inutile ; vous pouvez également saisir un serveur DNS provenant de votre fournisseur d'accès Internet. Étape 5 Cliquez sur le bouton OK deux fois pour enregistrer vos paramètres.
