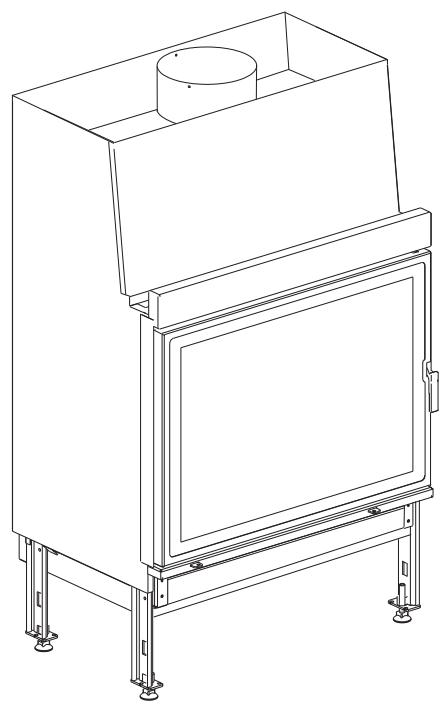

MODE D'EMPLOI UNIVERS 201B-PN SUPRA

Cet appeil a etudie avec soin. Pour tirer tous les avantages que youes en croit d'en attendre et pour voite scurite, lisez attentivement la presente notice d'installation et d'utilisation avant d'entrepreneur des travaux de mise en place.

L'appareil sera obligatoirement raccordé par des éléments adaptés à un conduit de fumées individuel propres à l'appareil. Des accessoires sont également disponibles dont certains doivent être prévus avant l'installation.

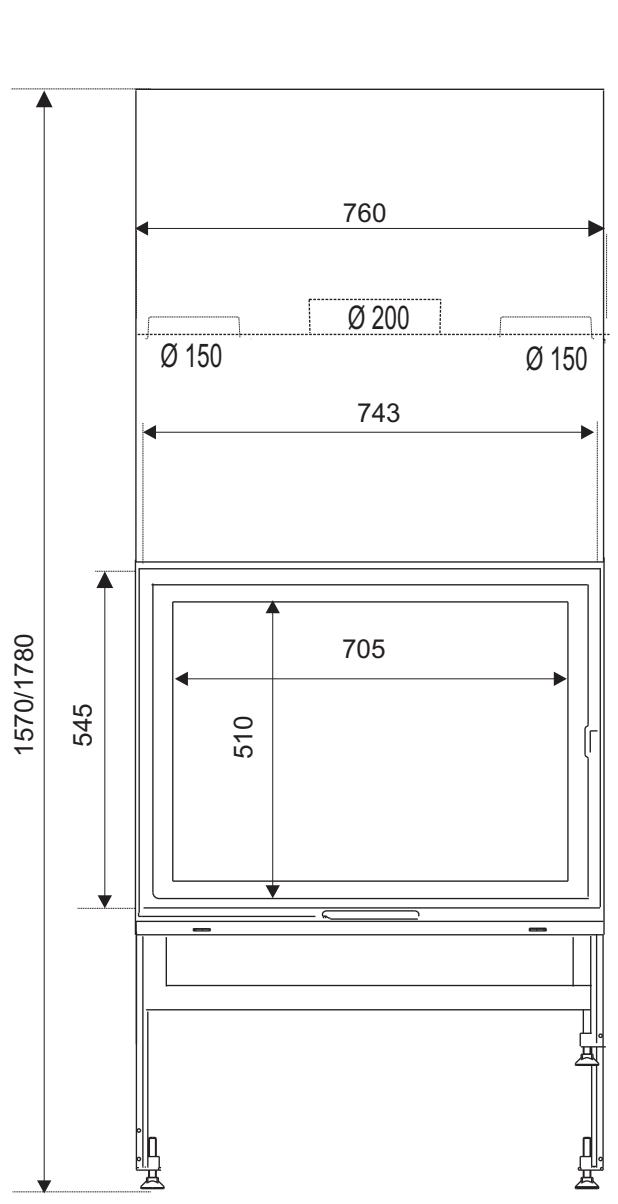

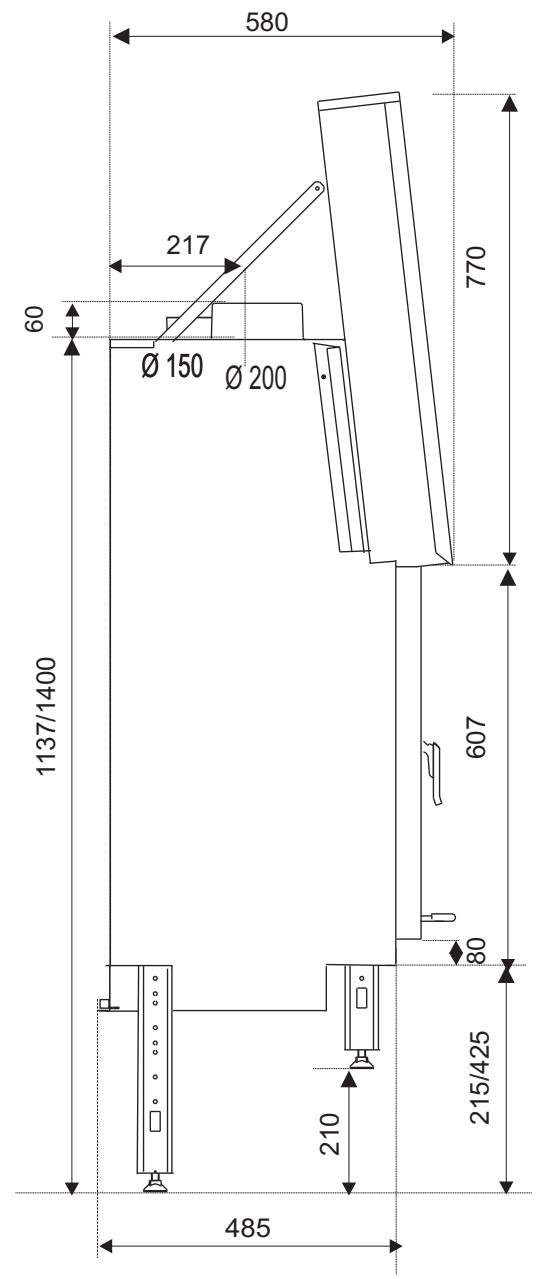

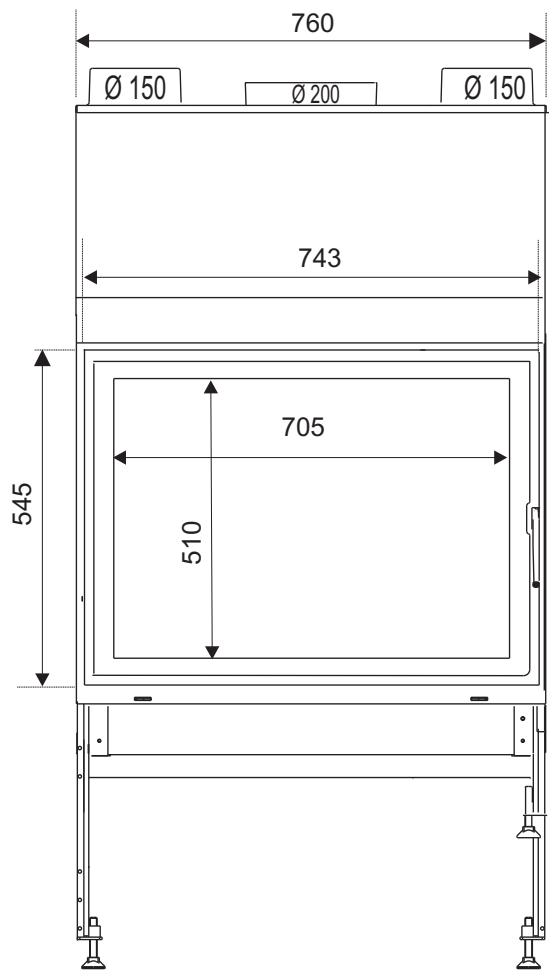

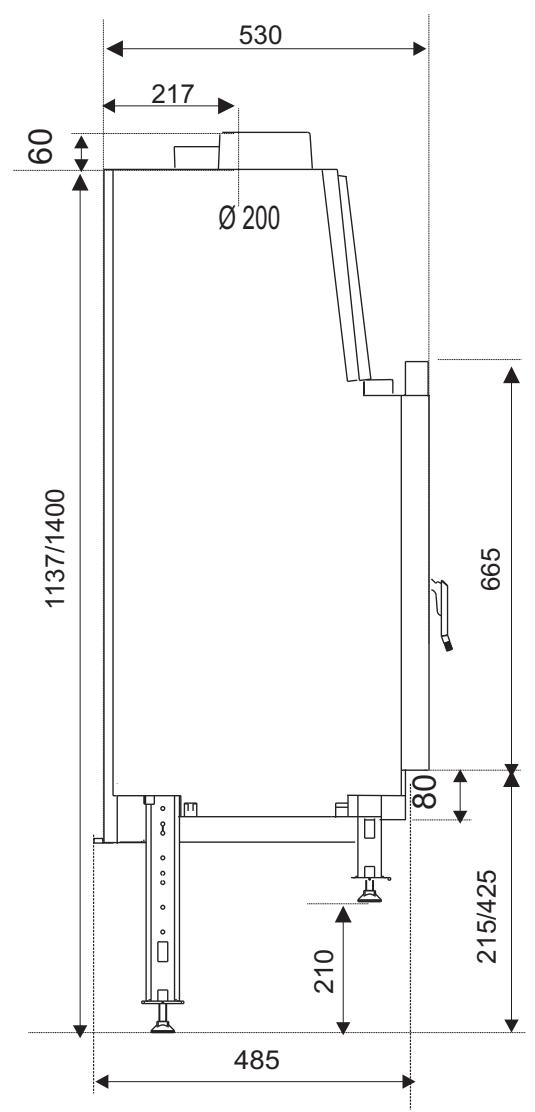

1. ENCOMBREMENT
2. CARACTERISTIQUES TECHNIQUES
3. PREPARATION DU SITE EXISTANT
4. INSTALLATION DU FOYER
5. RACCORDEMENT
6. HABILLAGE
7. UTILISATION
8. ENTRETIEN
9. SERVICE APRES-VENTE

Page

2

Illustrations non contractuelles, les éléments figurés peuvent différer ou ne pas appartenir au modele fourni.

1.1

- MISES EN GARDE -

Cet appeil est destiné à brulr du bois, en aucun cas il ne pourra servir d'incinereur ou brulr des combustibles liquides, du charbon ou derives.
- Respectier toutes les reglementations locales et nationales ainsi que les normes européennes (1) lors de l'installation et de l'utilisation de l'appareil.
L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).
- Avant d'acceder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.
Cet appeil doit etre instalé conformément aux specifications des normes(1) en vigueur. L'installation par un professionnel qualifie est recommandee.
- Les instructions de la presente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.
- La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être rechnée en cas de non-respect de ces prescriptions.
- Sont spécifique interdits :

• L'installation de matieres pouvant etre deterieores ou alterees par la chaleur (mobilier, papier peint, boiseries...) a proximite immediate de l'appareil.
• La mise en place d'un récapacitaire de chaleur de chaque type que ce soit, autre que ceux préconisés par le fabricant.
• L'utilisation de tout combustible autre que le bois naturel et la lignite.
• Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pieces de rechange recommandées par le fabricant.
  Le non-respect de ces indications entraine l'entiere responsabilité de celui qui effectue l'intervention et le montage.
• Les installations dans les lieux publics sont soumises au règlement sanitaire département, déposé à la préfecture de votre région.
• Le fabricant se reserve le droit de modifier, sans préavis, la presentation et les cotes de ses modèles ainsi que la conception des montages si nécess- saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être produits sans son autorisation écrite.

1.2

- INFORMATION DE MONTAGE IMPORTANTE -

Votre cheminée " tire bien", mais vous ne connaissiez pas la valeur de sa dépression! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poëles sont concus, optimés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquement (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les apparils fonctionnent alors dans des conditions anormales, qui provoquent :

• Une consommation de bois excessive : celle-ci peut etre multipliee par 3 par rapport a un appeareil fonctionnant avec un tirage de 12 Pa.
• Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.
• La détiéroration rapide et irrémediable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
• L'annulation de la garantie.
  Pour éviter tous ces problèmes, il n'y a qu'une solution!

Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un régulateur de tirage titulaire d'un avis technique sur le conduit de raccordement de l'appareil.

1. CARACTERISTIQUES TECHNIQUES

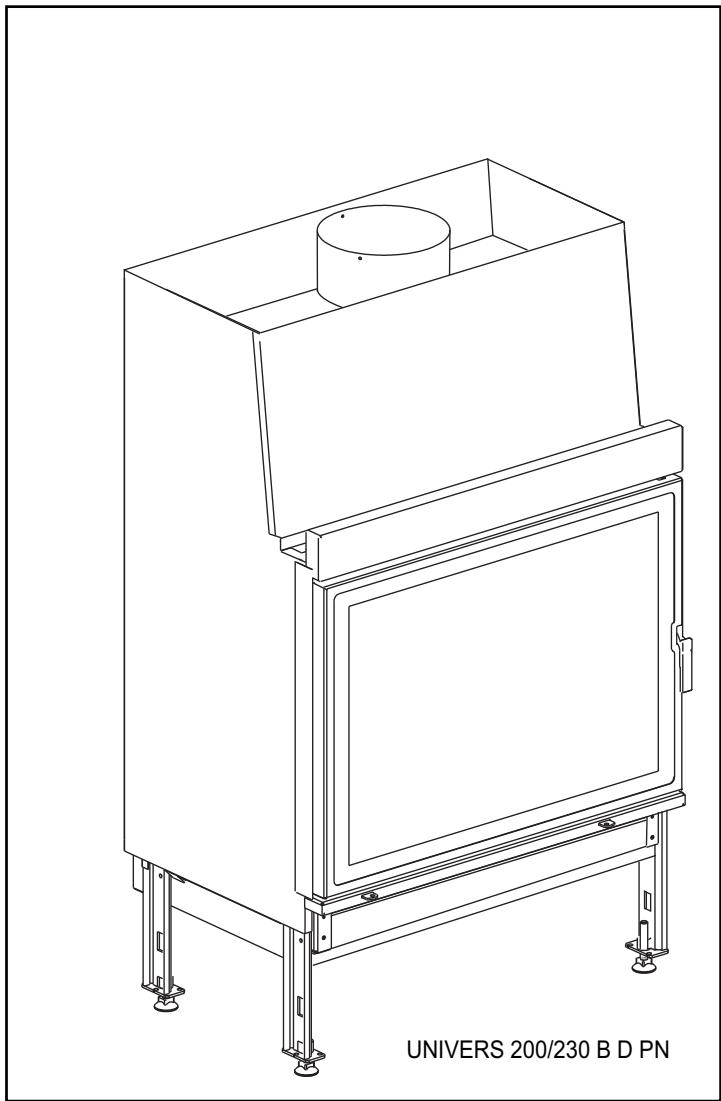

FOYER(2)	UNIVERS 200/230 B D PN/PB	UNIVERS 201/231 B PN/PB
Catégorie du foyer	Intermittent	Intermittent
Puisance calorifique nominale(1)	10 kW	10 kW
Fonctionnement portefermée / relevée	oui/non	oui/oui
Température moyenne des fumées portefermée	286 °C	286 °C
Rendement	78,4 %	78,4 %
Taux de CO % (12% O2)	0,05 %	0,05 %
Combustibles	Bois de chauffage	Bois de chauffage
Taille des bûches	50 cm	50 cm
Charge horaire nominale	3,3 kg	3,3 kg
Intervalle de rechargement	1 h	1 h
Combustible de remplacement	lignite	lignite
Combustibles interdits	tous les autres dont charbons et dérivés	tous les autres dont charbons et dérivés
Diamètre nominal départ des fumées	200 mm	200 mm
Diamètre départ distributeur air chaud	150 mm	150 mm
Caracteristiques du conduit de fumées(3) (4)
- Dimensions minimales du boisseau	20 x 20 cm	20 x 20 cm
- Ø mini tubage ou conduit métallique isolé	200 mm	200 mm
- Hauteur mini au dessus du foyer	4 m	4 m
Dépression (10 Pa = 1 mm CE)
- Allure nominale	12 Pa	12 Pa
- Allure réduite	6 Pa	6 Pa
- Maxi admissible	20 Pa	20 Pa
- Poids net (brut +20 kg)	150 / 160 kg	190 / 200 kg
Plaquette signalétique	dans boîtier cendrier	dans boîtier cendrier
Options(2)
Couvercle distributeur d'air chaud CDA 200A	Option	Option
Régulateur de tirage EM 200	Option	Option
Accéléateur de convection(2) KTE 152	Option	Option
ou KT 1455+ KRT 260 A	Option	Option

2.1

2.2

(1) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN13229.
(2) Nous recommendons les produits HOMY: une gamme complète de raccordements et d'accessoires adaptés. Documentation sur demande auprès de votre revendeur.
(3) Le conduit de fumées doit être dimensionné selon la norme NF EN 13384-1.
(4) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poèle fermé; NF EN13240 traitant des poëles à combustible solide. (disponnibles à l'AFNOR).

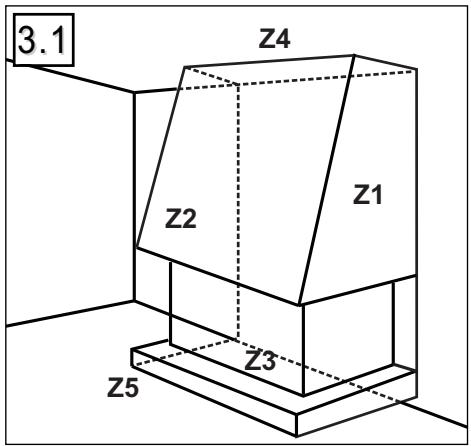

3. PREPARATION DU SITE EXISTANT

Retirer tous les matériaux combustibles ou dégradables sous l'action de la température sur les parois ou à l'intérieur de celles-ci (sols, murs et plafonds) à l'emplacement de la cheminée (Z1, Z2, Z3, Z4, Z5) selon l'implantation retenue (voir fig. 3.1, 3.2, 3.3).

3.1. SOL

Contrôler que le sol (Z3) peut supporter la charge totale constituée par le foyer, l'habillage et la hotte. Sinon,mettre en place un dispositif approprié (plaque de répartition de charge;...). Dans la zone de chargement (Z5), nous recommendons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

3.2. MURS

Retirer les revêtements (papier peints, lambris ou moquette murale) sur l'emprise de la future cheminée. Selon le matériel du mur, appliquer les solutions préconisées au tableau 3.A.

Murs environnants

Pour tous les murs dont les distances sont inférieures aux valeurs préconisées (zones 1 et 2) prendre les précautions du tableau 3.A.

Rappel: Ne pas placer d'objets et/ou matériaux combustibles à moins de 2 m de la face vitrée.

3.3. PLAFOND

Dans la zone d'emprise de la hotte (Z4), retiret tous les matériaux non M0 (incombustibles) et isoler par de la laine de roche rigide.

3.4. ÉVACUATION DES PRODUITS DE LA COMBUSTION

Le contrôle et/ou la réalisation de l'évacuation des fumées sont régies par les normes DTU 24.1 et DTU 24.2 (France).

La vérification du dimensionnement du conduit de fumées incombe à l'installateur. La norme NF EN 13384-1 définit le dimensionnement et les exigences de pression et de température applicables au conduit de fumées.

Si le conduit de fumée existe, il convient:

• de le faire ramoner par un moyen mécanique (hérisson),

• de faire vérifier l'etat physique du conduit (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent.
  Dans le cas d'un conduit non compatible (ancien, fissure, fortement encrassé), il est nécessaire de réaliser:

• soit un tubage à l'aide d'un produit titulaire d'un avis technique favorable,
• soit un chemisage,
• soit un conduit neuf, ajusté, construit par une entreprise ayant les qualifications requises.

3.5. TRAVERSEEE DE PLAFONDS ET DE PLANCHERS

Les conduits de fumée doivent être disposés avec un écart minimal conformé aux normes en vigueur entre la paroi interieure du conduit et l'élement combustible le plus proche (France; NF DTU 24.2).

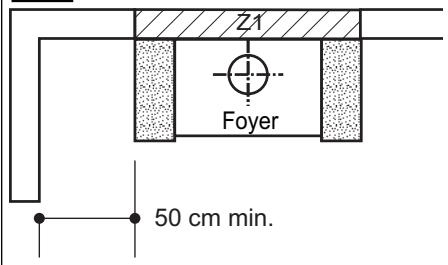

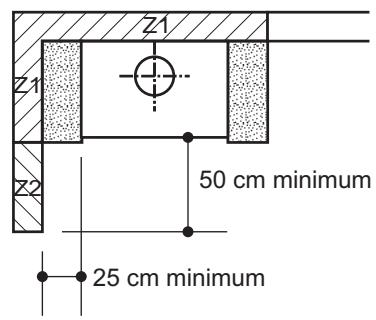

3.2 Cas d'une installation en coin

3.3 Cas d'une installation de face

Dans le cas d'un apparéil à vision laterale, la distance de 50 cm doit être portée à 1 m.

Tableau 3.A	ZONE 1		ZONE 2
MATERIALIAUX EXISTANTS	SOLUTION PRECONISEE	MATERIALIAUX RECOMMANDES	MATERIALIAUX DE FINITION
Mur extérieur avec isolation inflammable incorporee.	Découpe de l'isolement existante. - Remplacer par un mur de renfort M0. - Isolation avec isolant spécifique.	- Brique, béton cellulaire - Laine de roche + film alu.	Classés M0 ou M1
Mur extérieur sans isolation ou mur de refend (env. 15 cm) ininflammable	- Isolation avec isolant spécifique.	- Laine de roche + film alu.	Classés M0 ou M1
Cloison légère plâtre, bois, plaques de plâtre, polystyrène, polyuréthane, cloisons alvélées.	- Dépose et montage d'un mur de 10 cm, - ou non-dépose et montage d'un mur de 10 cm devant lame d'air de 2 cm, - ou dépose et montage d'un nouveau mur d'accui en dur + isolant.	- Brique, béton cellulaire + laine de roche rigide.	Classés M0 ou M1

Outillage nécessaire

mèche à béton 8 mm

foret à métal 3,5 mm

clefs à pipe 8 & 10 mm

outillage courant

gants

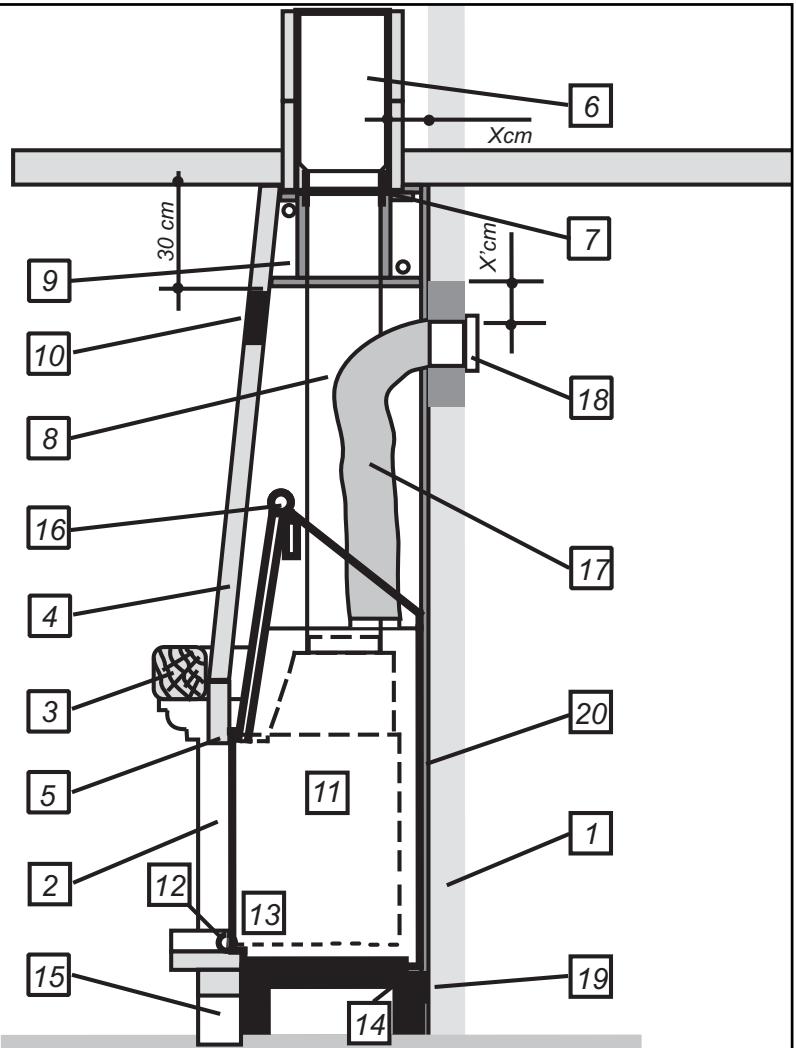

3.4 MONTAGE TYPE

1 Mur d'appui (matériaux classés MO)
2 Habillage pierre (option)
3 Poutre bois (suivant modele habillage)
4 Hotte decorative (option)
5 Rideau (matériaux selon modèle)
6 Boisseau mini 400~cm^2
7 Manchette de raccordement (non fournie)
8 Tuyaux de raccordement 200 (non fournis) (1)
9 Caisson isolé
10 Grille de sortie d'air chaud*
11 Foyer
12 Boutons de commande
13 Entrée air de grille (33,2cm^2)
14 Entrée air de convection (310cm^2)
15 Accès de l'air par l'habillage
16 Mécanisme de releavage (suivant version)
17 Raccordements air chaud 0 150 (non fournj)(1)
18 Diffuseur air chaud (non fourni)(1)
19 Butée arrête
20 Isolation (si nécessaire)

(1) accessoire HOMY disponible.

3.6. RACCORDEMENT D'AIR DE COMBUSTION EXTÉRIEUR

Une prise d'air frais extérieur supplémentaire positionnée face aux vents dominants est nécessaire au bon fonctionnement de la combustion, surtout si l'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.). Cette arrivée d'air, obturable en cas de non-fonctionnement du foyer, ne doit pas déboucher dans l'enceinte de l'habillage. Elle doit avoir une section libre d'ouverture minimale de:

A-Foyer a portela telerale 1,2 dm²

Ne pas faire fonctionner le foyer si une hotter a évacuation est en service.

Si le logement ne dispose pas d'une ventilation par balayage (conforme à l'arrêté de mars 1982), l'entrée d'air doit être non obturable.

4. INSTALLATION DU FOYER

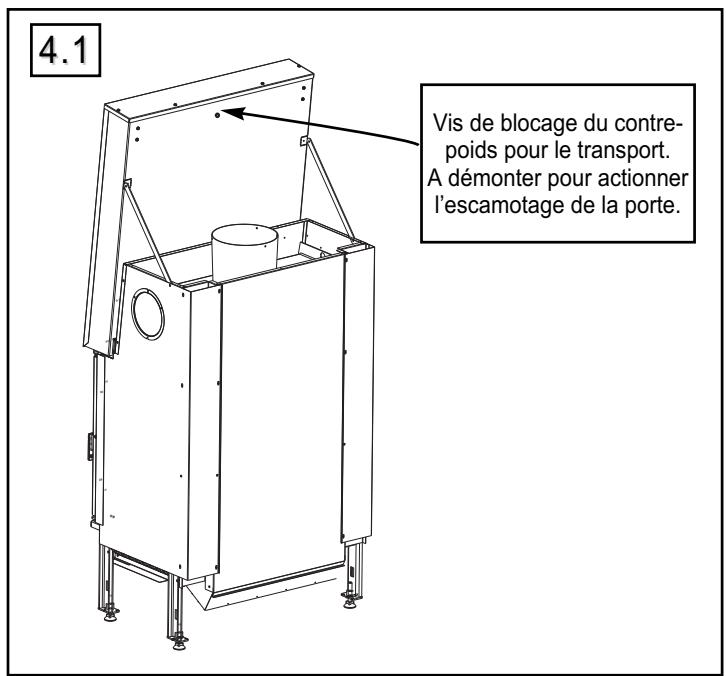

4.1. DÉBALLAGE DU FOYER

Retirer les 4 vis de fixation du foyer sur la palette.

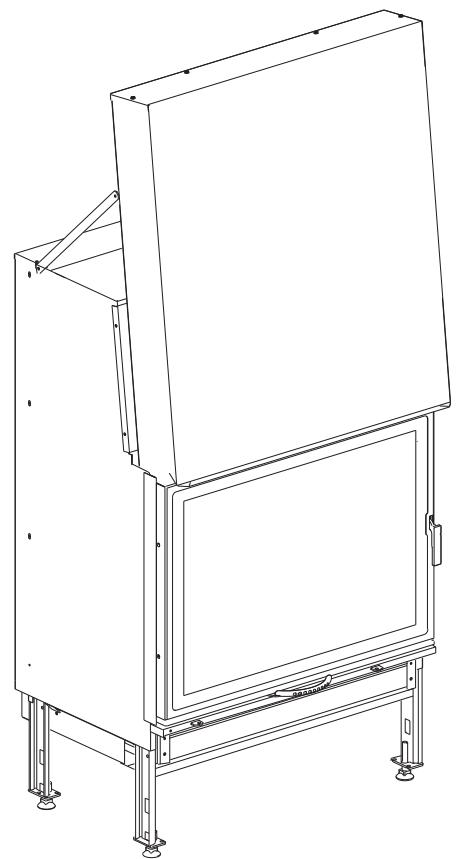

Sur le foyer à portec escamtable, démonter la vis d'immobilisation du contrpeoids (cf fig. 4.1).

Une mise à niveau parfaite est impérative, notamment pour garantir le bon fonctionnement du système d'escamotage de la porte.

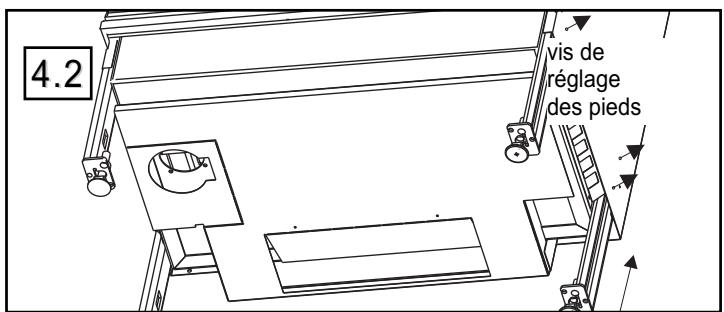

L'appareil est fourni avec 4 vérins de réglage (dans le dendrier).

Coucher l'appareil sur 2 tasseaux.

Selectionner la hauteur des pieds coulissants (course maxi 380 mm).

Fixer et régler les vérins à la hauteur souhaitée (course de 35 mm).

4.3 DEMONTAGE/MONTAGE DE LA PLAQUE D'ATRE

Les parements du foyer sont montés d'origine. Pour facilitier le transport du foyer, le démontage des parements est possible.

La sole est munie de taquets de positionnement pour la mise en place précise de la plaque d'etre et des panneaux lateraux.

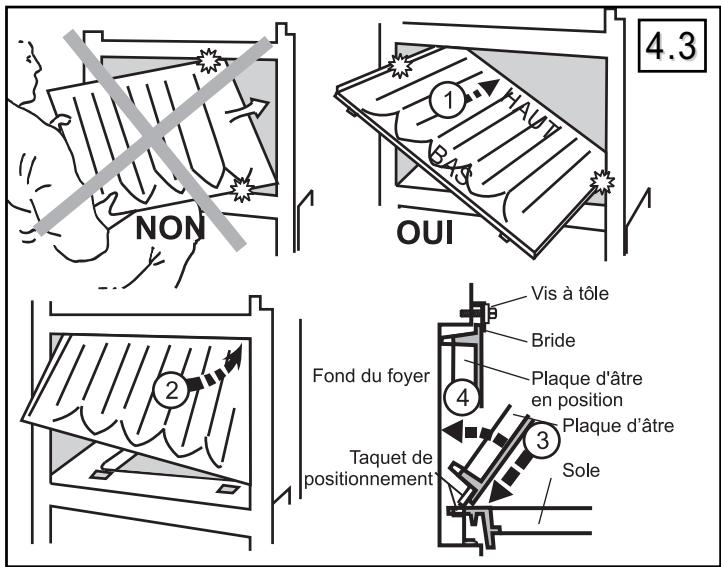

Démontage de la plaque d'âtre (Fig. 4.3):

1) Démonter les cotés.
2) Dévisser la bride arrrière.
3) Extraire la plaque des taquets de fixation (2).
4) Retirer la plaque d'etre, en diagonale, coin inférieur gauche en premier.

Remontage de la plaque d'âtre (Fig. 4.3):

ATTENTION: Respecte le sens d'introduction de la plaque d'etre.

1) Présenter la plaque d'âtre en diagonale.
2) Redresser le coin supérieur droit.
3) Introduire le bas dans les taquets.
4) Redresser la plaque et fixer la bride avec les vis à tôle déjà en place.
5) Refixer les cotés.

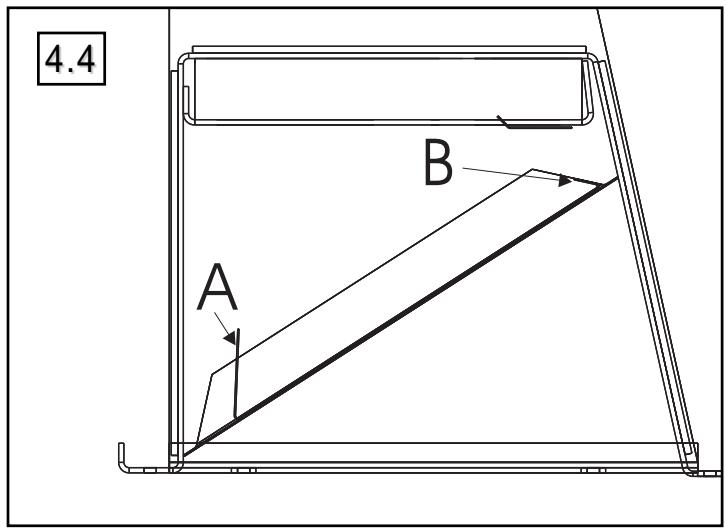

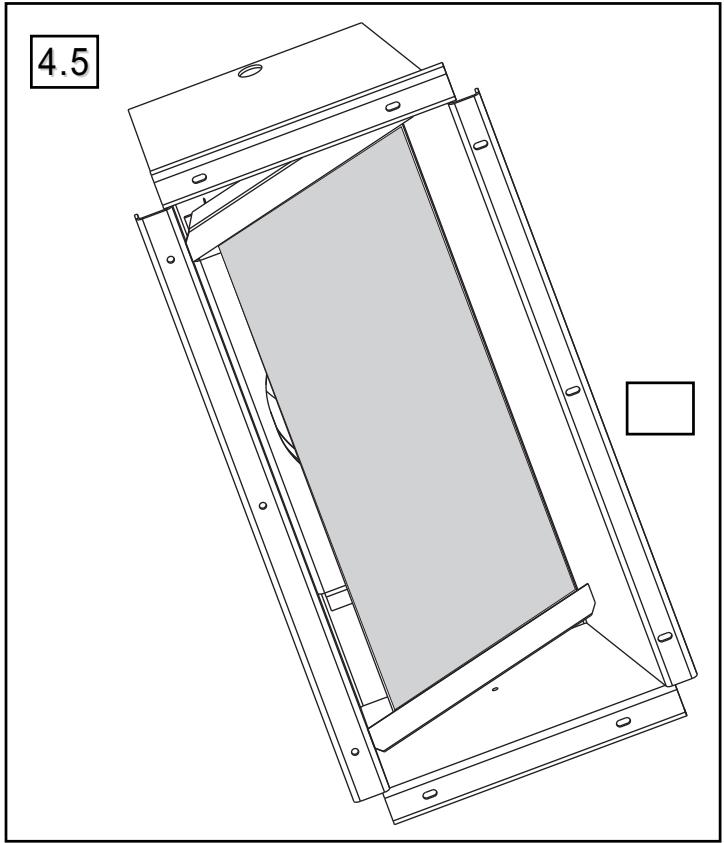

4.4 MISE EN PLACE DU DEFLECTEUR (FIG. 4.4)-4.5

Le foyer est équipé d'un déflecteur de fumées en tôle inox. Le déflecteur de fumées permet un échange de chaleur efficace et facilité la récapération des suies lors du ramonage.

Il est nécessaire de se familiariser avec la manoeuvre de montage et de démontage du déflecteur. Effectuer cette manipulation à plusieurs reprises avant la première utilisation du foyer.

Présenter le déflecteur dans l'avaloir de fumée, petit pli (B) vers le haut. Faire glisser l'avant du déflecteur vers le haut de l'avaloir et l'arrière du déflecteur vers le bas. Accrocher le déflecteur sur le pli retour de l'avaloir

4.5 MONTAGE DES BUSES D'AIR CHAUD

Pour la distribution d'air chaud, utiliser le kit CDA disponible en option.

5. RACCORDEMENT

Le raccordement est couvert par le DTU 24.1 et 24.2. L'évacuation des fumées comprend les tuyaux de raccordement et le conduit de fumée (type T450 N1 D3 G...). L'installation doit permettre le ramonage et la récapération des suies.

Le raccordement doit se faire dans la pierce où se trouve l'appareil par la voie la plus directe, sans pente négative et doit être accessible sur tout son parcours. Le raccordement doit permettre le ramonage et la récapération des suies

Il sera réalisé à l'aide :

de conduits métalliques T450 :

-tôle noire d'épaissur mini. 2 mm.
-tôle émaillee d'épaissur mini. 0.6 mm.
-acier inox d'épaisseur mini. 0.4mm

ou de tubages polycombustibles rigides ou flexibles. Ce type de tubages est justiciaible d'un avis technique favorable à cet usage.

Sont interdits : l'aluminium, l'acier alumine et l'acier galvanisé.

5.2 DISTRIBUTION DE L'AIR CHAUD

La convection se fera sans obstacles à condition que la hotte soit construite suivant les instructions données (§ 6.3).

Rappel: toute évacuation d'air chaud doit déboucher à une distance minimale de 30 cm du plafond (cf Avis Technique A2C2).

5.3 CONVECTION FORCÉE

L'air chaud en convection naturelle s'accumule au plafond. Pour brasser l'air ambient et obtenir une température plus homogène de l'air de la (ou des) piece(s), installer un accelérateur de convection et raccarder les gains d'air chaud à des grilles doubles.

Poser l'accelérer de convection avant l'habillage pierre (instructions jointes au colis).

ATTENTION!

Si l'appareil est équipé d'un distributeur d'air chaud (CDA): (cf avis technique A2C2 disponible au CSTB (www.cstb.fr)).
Pour canaliser l'air chaud dans des pieces voisines ou à l'étage, raccorder des gains alu souples (non fournies) sur les buses à installer sur le dessus du foyer. Fixer l'autre extrémité de ces gains sur une grille obturable (simple ou double) pour régler le débit d'air chaud en fonction de l'installation.
Ne jamais obturer simultanément toutes les grilles.
Pour le passage évientuel dans des combles froids, poser des gains calorifugées.
Limiter le nombre de coudes au minimum et installer les sorties à un niveau plus élevé que celui des buses.
Pour une bonne efficacité, la longueur cumulée des gains de distribution ne doit pas dépasser 6 metres en convection naturelle et 9 metres en convection forcee.
La pente du raccordement doit être positive sur toute la longueur.

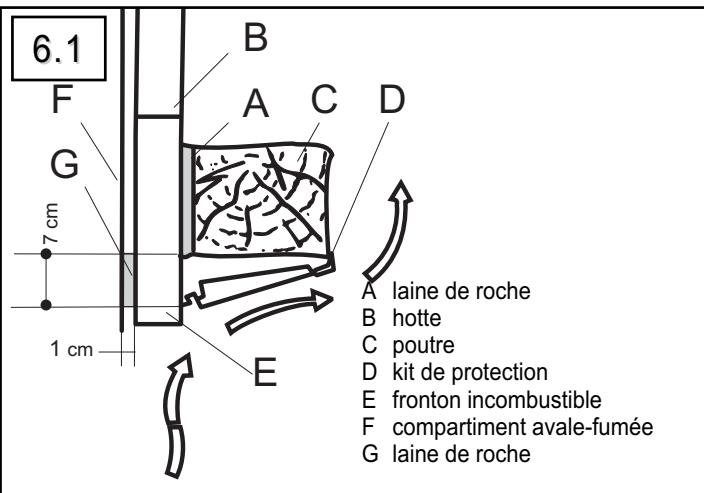

6. HABILLAGE

Ce foyer doit être habillé avec des éléments en maconnerie et coiffé d'une hotte. Avant de construire l'habillage du foyer et de monter la hotte, s'assurer du bon fonctionnement de tous les organes de manoeuvre du foyer, de l'alignement et de la bonne fermeture de la porte. La porte doit rester démontable.

ATTENTION!

Afin de permettre la libre dilatation du foyer, aucune de ses parties ne doit etre en contact avec l'habillage.

Prévoir impératifement un jeu de 2 mm, notamment entre les jambages de l'habillage et le corps du foyer.

La platine couvre-margelle (solidaire du foyer) pourra cependant couvrir la margelle ; la dilatation agissant du bas vers le haut.

Un habillage personnelé autour du foyer doit impératifement:

• être réalisé en matériel M0 (incombustible).
• prévoir une section libre de 600~cm^2 minimum dans sa partieasse afin de permettre la libre circulation de l'air.
  Une isolation en laine de verre (G) doit empêcher la circulation d'air entre la hotte et le compartmente avale-fumée (F)

6.2. POUTRE EN BOIS (FIG. 6.1)

Aucune partie de la poutre en bois (C) ne doit être soumise à la chaleur provenant notamment de l'avaloir, du tuyau ou de l'air ascendant (convection de vitre).

Réaliser un montage (cf fig. 6.1) avec un isolant (A) laine de roche et notre kit de protection standard (D) disponible chez votre revendeur. (E) bandeau de brique, (B) hotter.

6.3. HOTTE (FIG. 3.4)

Nous préconisons l'utilisation de matérielaux classés M0 (incombustibles) ainsi que la mise en place d'une isolation.

La conception d'une hotte personalisée doit:

perméttre un libre accès à l'intérieur ou compterer une porte de visite,

• être independante du foyer qui ne doit pas servir de support à la hotte. L'appareil doit pouvoir se dilater librement.
• pour les apparèils à ouverture de porte latérale, le bandeau de brique ou la hotte sera placé à 1 cm minimum en avant de la façade du foyer pour dégager un passage d'air.
• pour les apparèils à porte escamtable, le bandeau de brique ou la hotte sera placé à 3 cm minimum en avant de la façade du foyer pour dégager un passage d'air.

La hotte doit composer les éléments suivants:

6.3.1. Faux-plafond

La hotte doit avoir un faux-plafond fixé au minimum à 30 cm sous le plafond de la pierce.

Ce faux-plafond canalise l'air chaud vers l'extérieur, évite son confinement à la partie supérieure de la hotte et protège le plafond de la pierce. Réaliser le faux-plafond en materiaux classés M0 (incombustibles) puis l'isoler.

Le caisson fabriqué doit:

• comprer des ouvertures de ventilation efficaces, en communication vers l'extérieur de la hotte.
• être étanche par rapport à la partie inférieure de la hotte pour éviter les fuites d'air chaud vers le haut.

Isoler la face en appui contre le mur, le tuyau et le plafond.

6.3.2. Diffuseurs d'air chaud

La hotte doit composer en partie supérieure à ras du faux-plafond, une ou plusieurs bouches de diffusion de l'air chaud d'une section libre non obturable de 600~cm^2

6.3.3. Porte de visite

Les tuyaux de raccordement au conduit doivent être visibles et accessibles sur tout leur parcours, soit directement, soit par une porte de visite ou une grille aménagée sur la hotte. Si le ramonage l'excige, les tuyaux de raccordement doivent être accessibles (DTU 24.2).

7. UTILISATION

ATTENTION

• Si la niche sous le foyer sert de réserve de bois, ne jamais l'obturer totalement (une section d'ouverture libre frontale de 600~cm^2 minimum doit rester libre en permanence).
• Laisser un espace de 5 cm minimum entre le fond du foyer et le dessus des buches.
• Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les différentes commandes.
• Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.

7.1. COMBUSTIBLES

7.1.1. Bois

Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

Preférer les feuillus durs (bouleau, charme, hêtre...),

Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)

Proscire absolument les résineux (pin, sapin,...) en usage permanent, ainsi que les bois de récapération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).

Ne jamais faire de flambees par brassées de petit bois, caissettes, buchettes ou sarments qui provoquent des surchauffes brutes.

7.1.2. Lignite

En utilisation normale (de jour) ou au ralenti (de nuit), en association ou non avec le bois, la briquette de lignite est un combustible economique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.

ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appeareil ne doit pas être utilisé pour brûler des déchets domestiques!

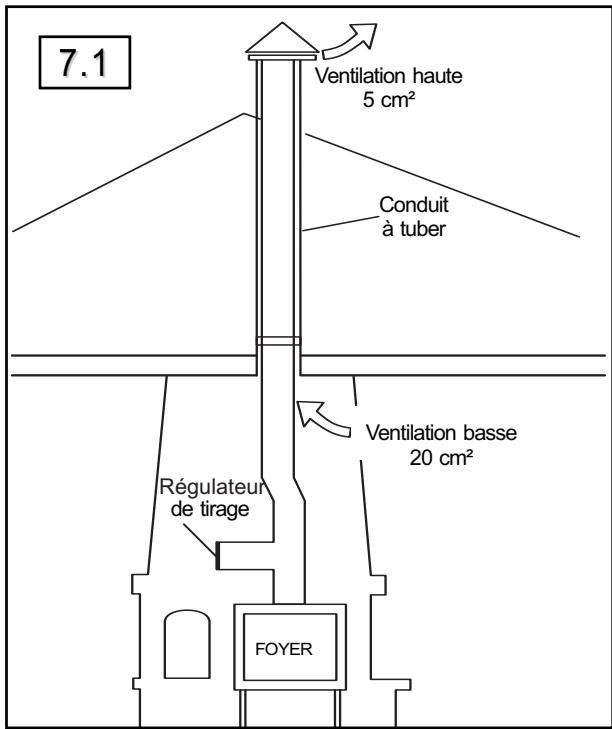

7.2. TIRAGE

La dépression du conduit de fumées du foyer ne doit jamais excéder 20 Pa à chaud. Dans le cas où le tirage serait supérieur, nous recommendons l'installation d'un régulateur de tirage. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du foyer. La présence d'une VMC (Ventilation Mécanique Contrôle) peut influencer la valeur de la dépression, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure.

7.3. ORGANES DE MANOEUVRE

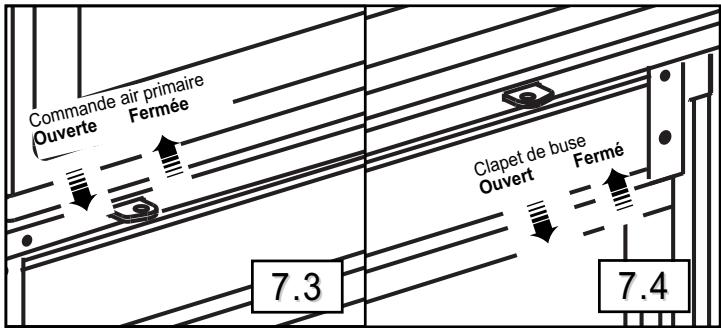

7.3.1. Commande d'air primaire (à gauche) (Fig. 7.3)

La commande d'air primaire permet le contrôle du feu.

• Position poussée air primaire mini
• Position tirée air primaire maxi

7.3.2. Commande du clapet de buse (à droite) (Fig. 7.4)

• Position poussée clapet fermé
• Position tirée clapet ouvert

Tableau 7.A FOYER	Phase	Commandes
		Air primaire	Clapet de buse
Porte fermée	Allumage	↓	↓
	Allure nominale	↓	↑
	Allure réduite	↑	↑
	Arrêt	↑	↑
Porte escamotée	Allure nominale	↓	↓

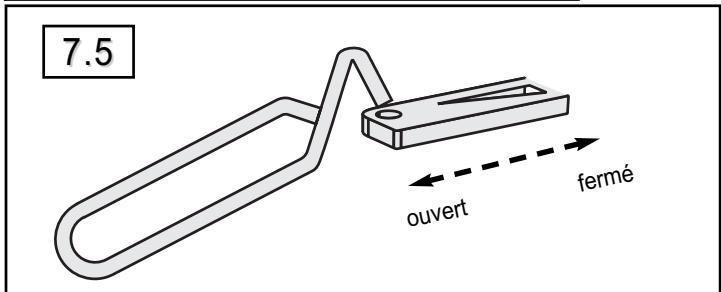

7.3.3. Poignée de porte

Afin d'éviter des brûlures, manipuler la poignée de porte avec la main froide. L'ouverture -fermeture de la porte de chargement se fait en manoeuvrant la poignée (fig 7.6).

• à froid, directement à main rue,

• lorsque l'appareil est chaud, en utilisant la main froide.

• Foyer à portec escamtable:

Débloquer la poignée centrale (avec un gant calorifuge lorsque l'appareil est chaud) pour relever le vitrage.

7.4. PREMIER ALLUMAGE

Enlever les étiquettes autocollantes, les évventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier. Attendre au moins 2 semaines avant d'utiliser normalement votre cheminée.

Le premier allumage et la mesure du tirage doivent être effectuels par un professionnel qualifié.

Commencer par un feu léger lui, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de presentation, s'estompera avec le temps. Proceder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtes pendant les premières mises en température.

Au cours de la première chauffe vérifier la dépression conformément au tableau des caractéristiques § 2. régler eventuèlement le régulateur.

7.5. FONCTIONNEMENT EN FOYER FERMÉ

La sécurité et le rendement sont plusieurs en fonctionnement porte fermée qu'en fonctionnement porte ouverte.

7.5.1.Allumage

Etaler du papier froissé sur la sole, poser dessus du petit bois et du bois de petite section. Positionner les commandes conformément au (tableau 7.A (allumage). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger etmettre les commandes en position "allure nominale" ((tableau 7.A). Il est préférale de charger en plusieurs fois只为 que de manière excessive.

En cas de température extérieure très BASSE, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être rechauffé progressivement avant d'obtenir le tirage normal.

ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...

Lors de l'allumage, après l'inflammation du petit bois, fermer le clapet de buse. Lors du rechargement du foyer, ouvrir le clapet de buse avant l'ouverture de la porte. Pour une allure intermédiaire, positionner la commande de l'air primaire au milieu.

ATTENTION! En fonctionnement, la porte de chargement doit être totalement fermée ou totalement ouverte.
Procrire les ouvertures intermédiaires pour éviter toute:
- perturbation de la combustion
- surchauffe du foyer
- déformation du foyer

7.5.2. Rechargement

Recharger le foyer quand il n'y a plus qu'un bon lit de braises et que les flames ont disparu. Ouvrir le clapet de buse puis ouvrir lentement la porte afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte, puis fermer le clapet de buse.

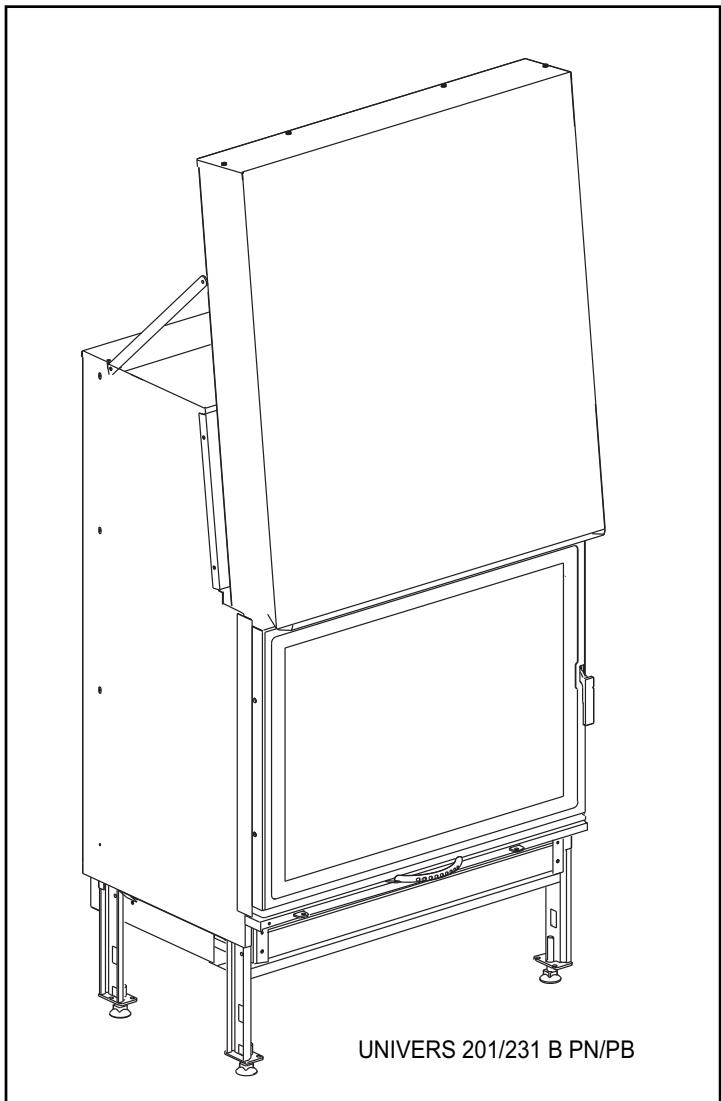

7.6 FONCTIONNEMENT FOYER OUVERT (201-231 B)

Le fonctionnement foyer ouvert permet de profiter directement du feu. Le rendement du foyer (par rapport au fonctionnement foyer fermé) est réduit. Ne pas fonctionner en foyer ouvert si une hotte de cuisine à évacuation est en service.

La nuit ou en cas d'absence même momentanée, descendre la vitre. Disposer les commandes comme pour le foyer fermé ((tableau 7.A).

7.8. ALLURE RÉDUITE

Régler les commandes conformément au tableau 7.A.

Ne pas faire fonctionner le foyer à allure ralentie pendant de longues périodes. Ceci provoque l'encrassement du conduit et du foyer.

7.9. EN CAS D'INCIDENT

En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans le foyer, vents très violents,...), fermer rapidement la porte de chargement et fermer les commandes du foyer.

8. ENTRETIEN

8.1 DÉCENDRAGE

Attendre que l'appareil soit refroidi.

Nettoyer la grille foyere amovible,

Vider régulièrement le cendrier. L'amas de cendres limite l'arrivee d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.

Replacement le cendrier et la grille avant le chargement.

8.2 ENTRETIEN DES ÉLÉMENTS DE FAÇADE

Pour raviver l'aspect du cadre de la porte, ne pas utiliser de produit abrasif (meme légèrement) mais uniquement de l'eau chaude savonneuse appliquée avec un chiffon doux ou une éponge naturelle. Essuyer immédiatement.

8.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempe dans de la cende de bois.

Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois un léger noircissement peut apparfaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.

8.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Faire replir le carnet de ramonage par l'entreprise et conserver la facture.

Après le ramonage du conduit, replacer les défecteurs de fumée (fig. 4.4). Avant toute nouvelle utilisation du foyer, vérifier que tous les éléments sont bien en place.

8.5 ENTRETIEN ANNUEL

Après chaque saison de chauffe, effectuer un nettoyage complet du foyer et vérifier le bon fonctionnement de toutes les parties mobiles du foyer.

9. SERVICE APRES-VENTE

Votre foyer compte un certain nombre de pieces d'usure dont l'état est à vérifier lors de l'entretien annuel. Notre revendeur est à même de vous fournir les pieces de rechange nécessaires.

Pour toute demande de renseignements ou de pieces détachées, indiquer la référence et le numéro de série du foyer figurant sur la plaquette signalétique.

9.1 DEMONTAGE DE LA PORTE

La porte est protégée contre un dégondage accidentel. Si nécessaire, démonter le verrou supérieur gauche de la porte.

SUPRA SA RCS Saverne B 675 880 710 - SIRET 675 880 710 0032

BP 22 - 67216 OBERNAI Cedex- FRANCE

www.supra.fr
