MODE D'EMPLOI UNIVERS 200B-PN, UNIVERS 201B-PACK PN, UNIVERS 201B-PN SUPRA
Cet appareil a étudié avec soin. Pour tirer tous les avantages que vous en attendez et pour votre sécurité, lisez attentivement la présente notice d'installation et d'utilisation avant d'entreprndre des travaux de mise en place.
L'appareil sera obligatoirement raccordé par des éléments adaptés à un conduit de fumées individuel propre à l'appareil. Des accessoires sont également disponibles, dont certains doivent être prévus avant l'installation.

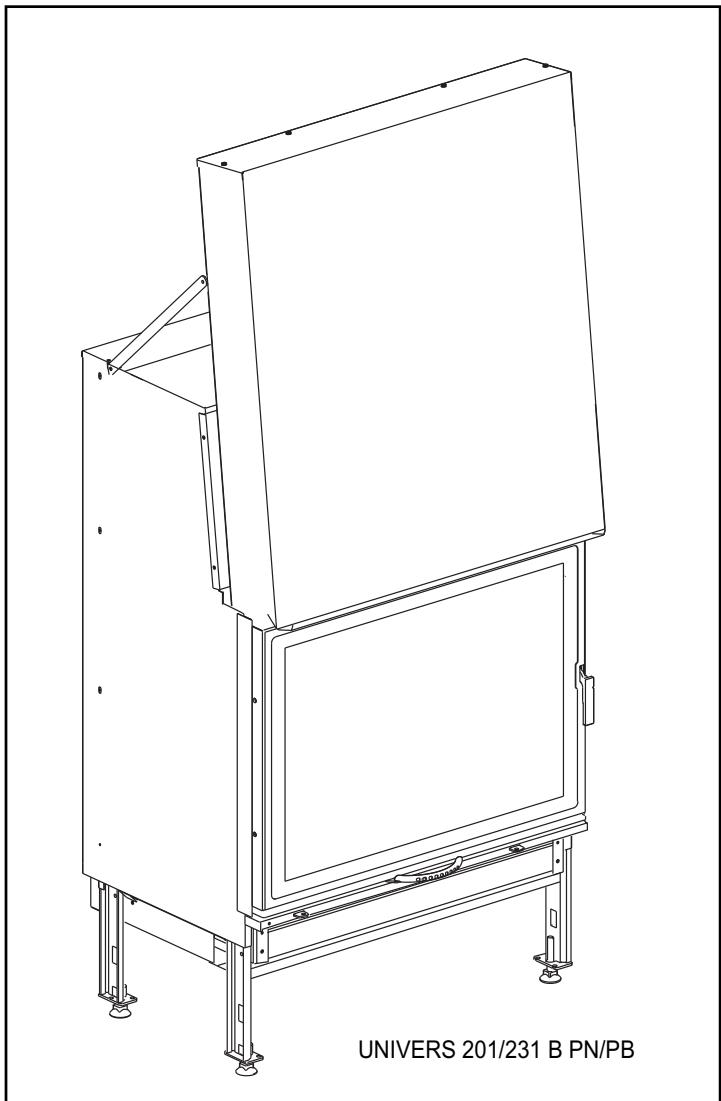

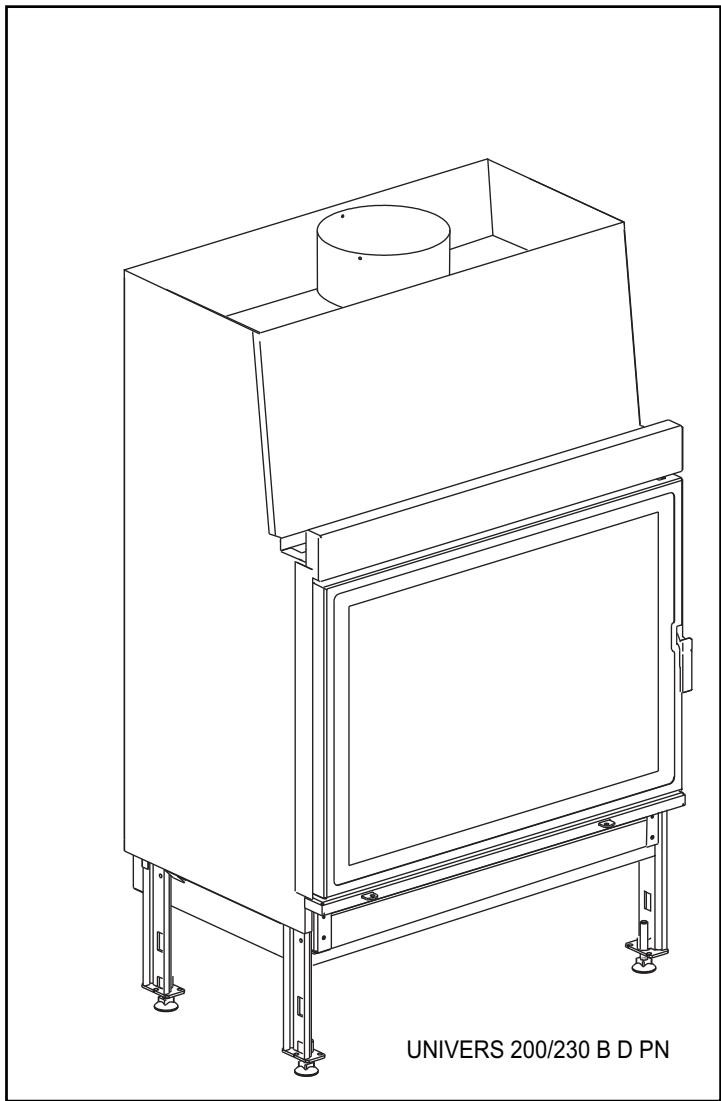

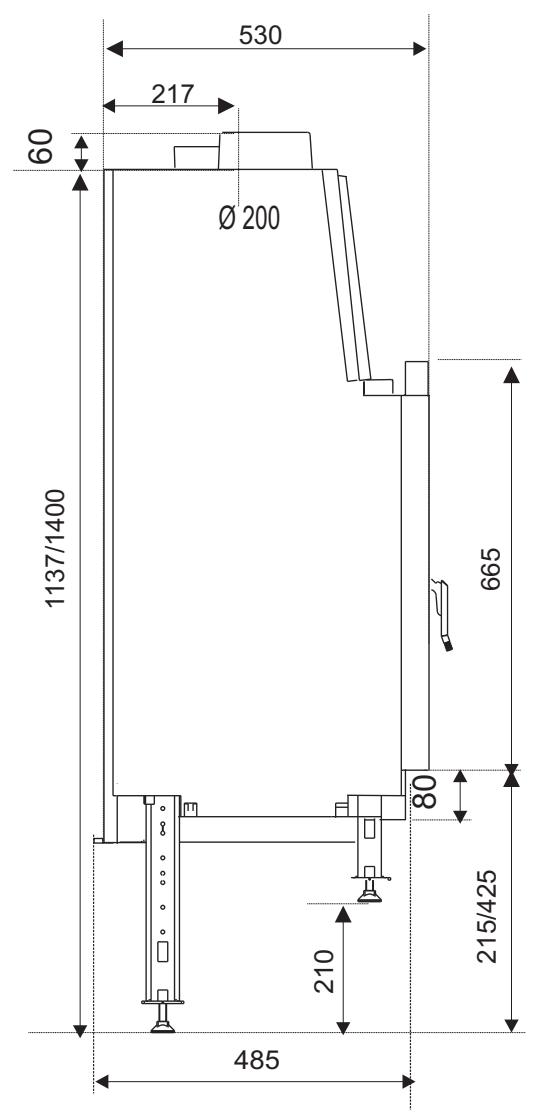

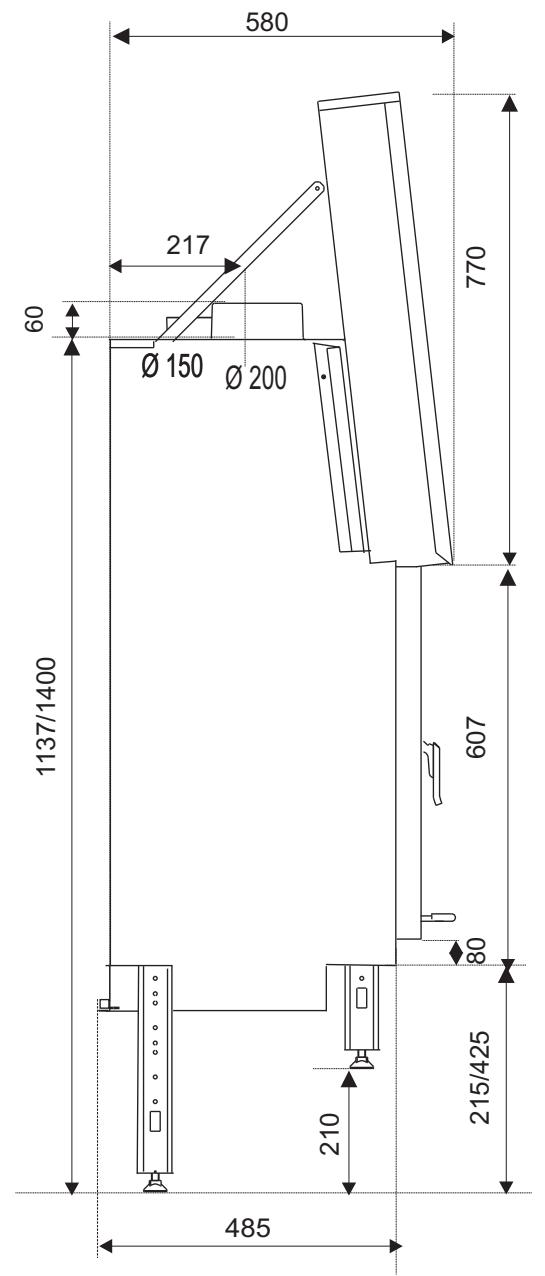

- ENCOMBREMENT
- CARACTÉRISTIQUES TECHNIQUES
- PREPARATION DU SITE EXISTANT
- INSTALLATION DU FOYER
- RACCORDEMENT
- HABILLAGE
- UTILISATION
- ENTRETIEN
- SERVICE APRES-VENTE
Page
Illustrations non contractuelles, les éléments figurés peuvent différer ou ne pas appartenir au modèle fourni.
1.1
MISES en GARDE
Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés. - Respecter toutes les réglementations locales et nationales ainsi que les normes européennes (1) lors de l'installation et de l'utilisation de l'appareil. L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement). - Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension. Cet appareil doit être installé conformément aux spécifications des normes(1) en vigueur. L'installation par un professionnel qualifié est recommandée. - Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice. - La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être retenue en cas de non-respect de ces prescriptions. - Sont spécifiquement interdits :
- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.
- La mise en place d'un réchauffeur de chaleur de chaque type que ce soit, autre que ceux préconisés par le fabricant.
- L'utilisation de tout combustible autre que le bois naturel et la lignite.
- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant. Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
- Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.
- Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être produits sans son autorisation écrite.
1.2
Information de montage importante
Votre cheminée "tire bien", mais vous ne connaissez pas la valeur de sa dépression! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent :
- Une consommation de bois excessive : celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.
- Un feu "qui ne tient pas", brûle beaucoup trop rapidement et chauffe très peu.
- La dépréciation rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
- L'annulation de la garantie. Pour éviter tous ces problèmes, il n'y a qu'une solution!
Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un régulateur de tirage titulaire d'un avis technique sur le conduit de raccordement de l'appareil.
- CARACTÉRISTIQUES TECHNIQUES
| FOYER(2) | UNIVERS 200/230 B D PN/PB | UNIVERS 201/231 B PN/PB |
| Catégorie du foyer | Intermittent | Intermittent |
| Puisance calorifique nominale(1) | 10 kW | 10 kW |
| Fonctionnement portefermée / relevée | oui/non | oui/oui |
| Température moyenne des fumées portefermée | 286 °C | 286 °C |
| Rendement | 78,4 % | 78,4 % |
| Taux de CO % (12% O2) | 0,05 % | 0,05 % |
| Combustibles | Bois de chauffage | Bois de chauffage |
| Taille des bûches | 50 cm | 50 cm |
| Charge horaire nominale | 3,3 kg | 3,3 kg |
| Intervalle de rechargement | 1 h | 1 h |
| Combustible de remplacement | lignite | lignite |
| Combustibles interdits | tous les autres dont charbons et dérivés | tous les autres dont charbons et dérivés |
| Diamètre nominal départ des fumées | 200 mm | 200 mm |
| Diamètre départ distributeur air chaud | 150 mm | 150 mm |
| Caracteristiques du conduit de fumées(3) (4) | ||
| - Dimensions minimales du boisseau | 20 x 20 cm | 20 x 20 cm |
| - Ø mini tubage ou conduit métallique isolé | 200 mm | 200 mm |
| - Hauteur mini au dessus du foyer | 4 m | 4 m |
| Dépression (10 Pa = 1 mm CE) | ||
| - Allure nominale | 12 Pa | 12 Pa |
| - Allure réduite | 6 Pa | 6 Pa |
| - Maxi admissible | 20 Pa | 20 Pa |
| - Poids net (brut +20 kg) | 150 / 160 kg | 190 / 200 kg |
| Plaquette signalétique | dans boîtier cendrier | dans boîtier cendrier |
| Options(2) | ||
| Couvercle distributeur d'air chaud CDA 200A | Option | Option |
| Régulateur de tirage EM 200 | Option | Option |
| Accéléateur de convection(2) KTE 152 | Option | Option |
| ou KT 1455+ KRT 260 A | Option | Option |
2.1
2.2
(1) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN13229. (2) Nous recommandons les produits HOMY : une gamme complète de raccordements et d'accessoires adaptés. Documentation sur demande auprès de votre revendeur. (3) Le conduit de fumées doit être dimensionné selon la norme NF EN 13384-1. (4) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poêle fermé ; NF EN13240 traitant des poêles à combustible solide. (disponibles à l'AFNOR).
3. Preparation du SITE existant
Retirer tous les matériaux combustibles ou dégradables sous l'action de la température sur les parois ou à l’intérieur de celles-ci (sols, murs et plafonds) à l’emplacement de la cheminée (Z1, Z2, Z3, Z4, Z5) selon l’implantation retenue (voir fig. 3.1, 3.2, 3.3).
3.1. SOL

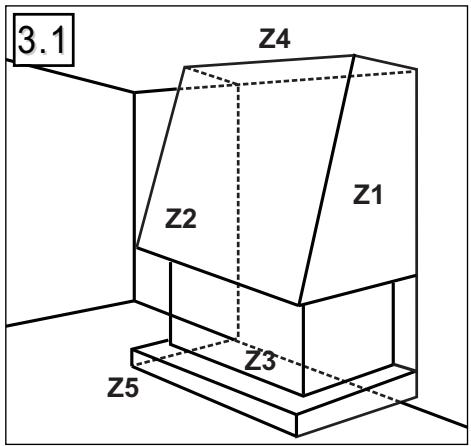

Contrôler que le sol (Z3) peut supporter la charge totale constituée par le foyer, l'habillage et la hotte. Sinon, mettre en place un dispositif approprié (plaque de répartition de charge,...). Dans la zone de chargement (Z5), nous recommandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.
3.2. MURS
Retirer les revêtements (papier peints, lambris ou moquette murale) sur l'emprise de la future cheminée. Selon le matériel du mur, appliquer les solutions préconisées au tableau 3. A.
Murs environnants
Pour tous les murs dont les distances sont inférieures aux valeurs préconisées (zones 1 et 2), prendre les précautions du tableau 3. A.
Rappel: Ne pas placer d'objets et/ou matériaux combustibles à moins de 2 m de la face vitrée.
3.3. Plafond
Dans la zone d'emprise de la hotte (Z4), retirez tous les matériaux non M0 (incombustibles) et isolez par de la laine de roche rigide.
3.4. Évacuation des produits de la combustion
Le contrôle et/ou la réalisation de l'évacuation des fumées sont régis par les normes DTU 24.1 et DTU 24.2 (France).
La vérification du dimensionnement du conduit de fumées incombe à l'installateur. La norme NF EN 13384-1 définit le dimensionnement et les exigences de pression et de température applicables au conduit de fumées.
Si le conduit de fumée existe, il convient :
- de le faire ramoner par un moyen mécanique (hérisson),
- de faire vérifier l'etat physique du conduit (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent. Dans le cas d'un conduit non compatible (ancien, fissure, fortement encrassé), il est nécessaire de réaliser:
- soit un tubage à l'aide d'un produit titulaire d'un avis technique favorable,
- soit un chemisage,
- soit un conduit neuf, ajusté, construit par une entreprise ayant les qualifications requises.
3.5. Traverseee de plafonds et de planchers
Les conduits de fumée doivent être disposés avec un écart minimal conforme aux normes en vigueur entre la paroi intérieure du conduit et l'élément combustible le plus proche (France ; NF DTU 24.2).
3.2 Cas d'une installation en coin
3.3 Cas d'une installation de face
Dans le cas d'un appareil à vision latérale, la distance de 50 cm doit être portée à 1 m.
| Tableau 3.A | ZONE 1 | ZONE 2 | |
| MATERIALIAUX EXISTANTS | SOLUTION PRECONISEE | MATERIALIAUX RECOMMANDES | MATERIALIAUX DE FINITION |
| Mur extérieur avec isolation inflammable incorporee. | Découpe de l'isolement existante. - Remplacer par un mur de renfort M0. - Isolation avec isolant spécifique. | - Brique, béton cellulaire - Laine de roche + film alu. | Classés M0 ou M1 |
| Mur extérieur sans isolation ou mur de refend (env. 15 cm) ininflammable | - Isolation avec isolant spécifique. | - Laine de roche + film alu. | Classés M0 ou M1 |
| Cloison légère plâtre, bois, plaques de plâtre, polystyrene, polyuréthane, cloisons alvélées. | - Dépose et montage d'un mur de 10 cm, - ou non-dépose et montage d'un mur de 10 cm devant lame d'air de 2 cm, - ou dépose et montage d'un nouveau mur d'accui en dur + isolant. | - Brique, béton cellulaire + laine de roche rigide. | Classés M0 ou M1 |
Outillage nécessaire
mèche à béton 8 mm
foret à métal 3,5 mm
clefs à pipe 8 et 10 mm
outillage courant
gants

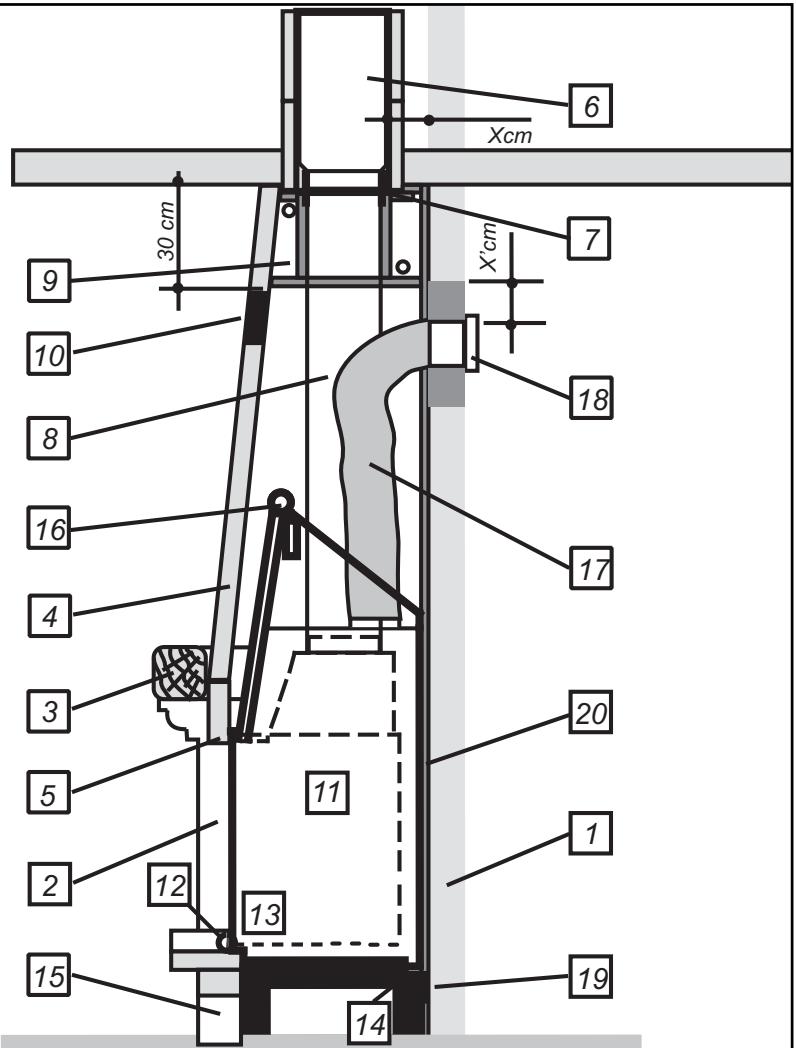

3.4 Montage type
1 Mur d'appui (matériaux classés MO) 2 Habillage pierre (option) 3 Poutre bois (suivant modèle habillage) 4 Hotte décorative (option) 5 Rideau (matériaux selon modèle) 6 Boisseau Ø mini 400 cm² 7 Manchette de raccordement (non fournie) 8 Tuyaux de raccordement 200 (non fournis) (1) 9 Caisson isolé 10 Grille de sortie d'air chaud* 11 Foyer 12 Boutons de commande 13 Entrée air de grille (33,2cm^2) 14 Entrée air de convection (310~cm^2) 15 Accès de l'air par l'habillage 16 Mécanisme de relevage (suivant version) 17 Raccordements air chaud 0 150 (non fourni)(1) 18 Diffuseur air chaud (non fourni)(1) 19 Butée arrête 20 Isolation (si nécessaire)
(1) Accessoire HOMY disponible.
3.6. Raccordement d'air de combustion extérieur
Une prise d'air frais extérieur supplémentaire positionnée face aux vents dominants est nécessaire au bon fonctionnement de la combustion, surtout si l'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V. M. C.). Cette arrivée d'air, obturable en cas de non-fonctionnement du foyer, ne doit pas déboucher dans l'enceinte de l'habillage. Elle doit avoir une section libre d'ouverture minimale de:
A-Foyer à portes latérales 1,2 dm²
Ne pas faire fonctionner le foyer si une hotte à évacuation est en service.
Si le logement ne dispose pas d'une ventilation par balayage (conforme à l'arrêté de mars 1982), l'entrée d'air doit être non obturable.
4.1. Déballage du FOYER
Retirer les 4 vis de fixation du foyer sur la palette.

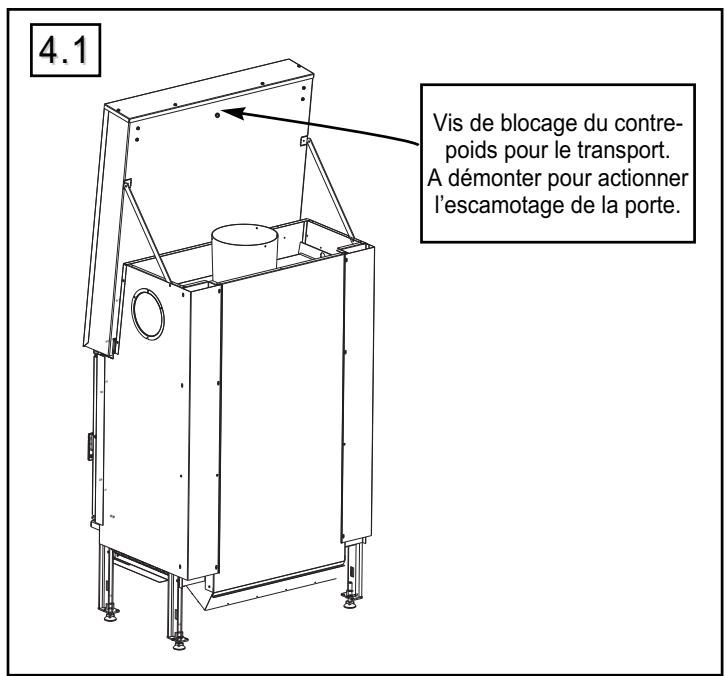

Sur le foyer à porte escamotable, démonter la vis d'immobilisation du contreponds (cf fig. 4.1).
Une mise à niveau parfaite est impérative, notamment pour garantir le bon fonctionnement du système d'escamotage de la porte.

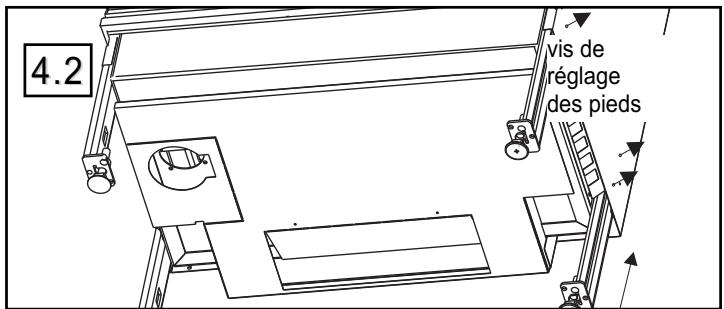

L'appareil est fourni avec 4 vérins de réglage (dans le carton).
Coucher l'appareil sur 2 tasseaux.
Sélectionner la hauteur des pieds coulissants (course maxi 380 mm).
Fixer et régler les vérins à la hauteur souhaitée (course de 35 mm).
4.3 Demontage/montage de la PLAQUE d'atre
Les parements du foyer sont montés d'origine. Pour faciliter le transport du foyer, le démontage des parements est possible.
La sole est munie de taquets de positionnement pour la mise en place précise de la plaque d'âtre et des panneaux latéraux.

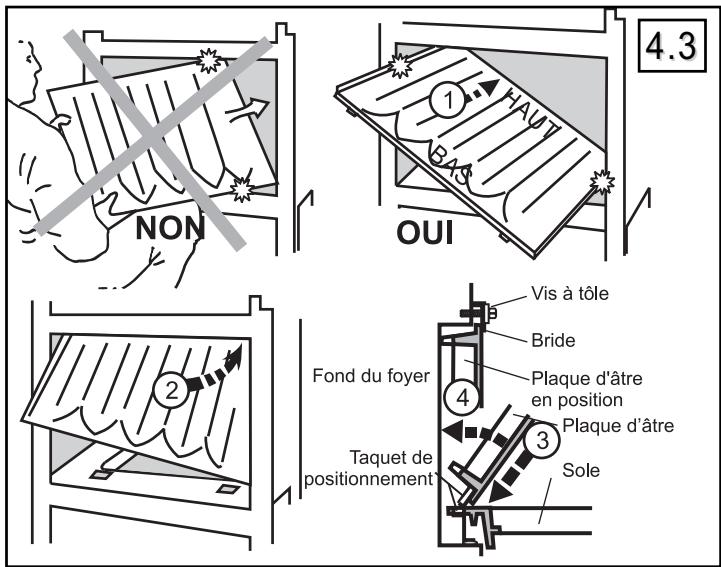

Démontage de la plaque d'âtre (fig. 4.3):
1) Démonter les côtés. 2) Dévisser la bride arrière. 3) Extraire la plaque des taquets de fixation (2). 4) Retirer la plaque d'âtre, en diagonale, coin inférieur gauche en premier.
Remontage de la plaque d'âtre (fig. 4.3):
ATTENTION: Respecte le sens d'introduction de la plaque d'âtre.
1) Présenter la plaque d'âtre en diagonale. 2) Redresser le coin supérieur droit. 3) Introduire le bas dans les taquets. 4) Redresser la plaque et fixer la bride avec les vis à tôle déjà en place. 5) Réfixer les côtés.

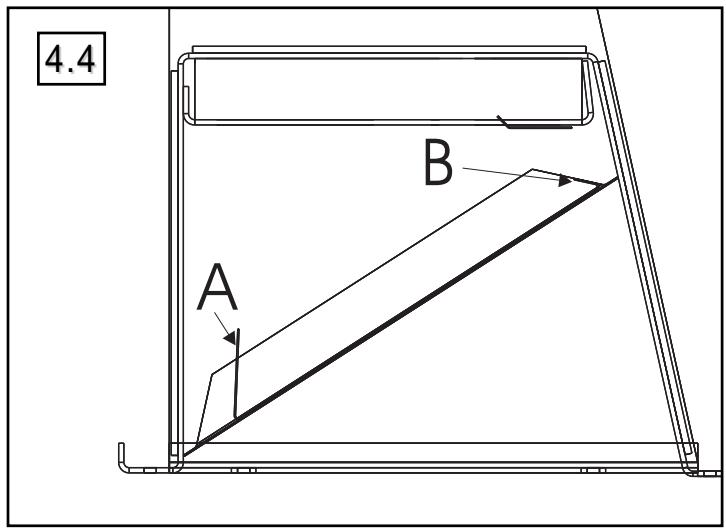

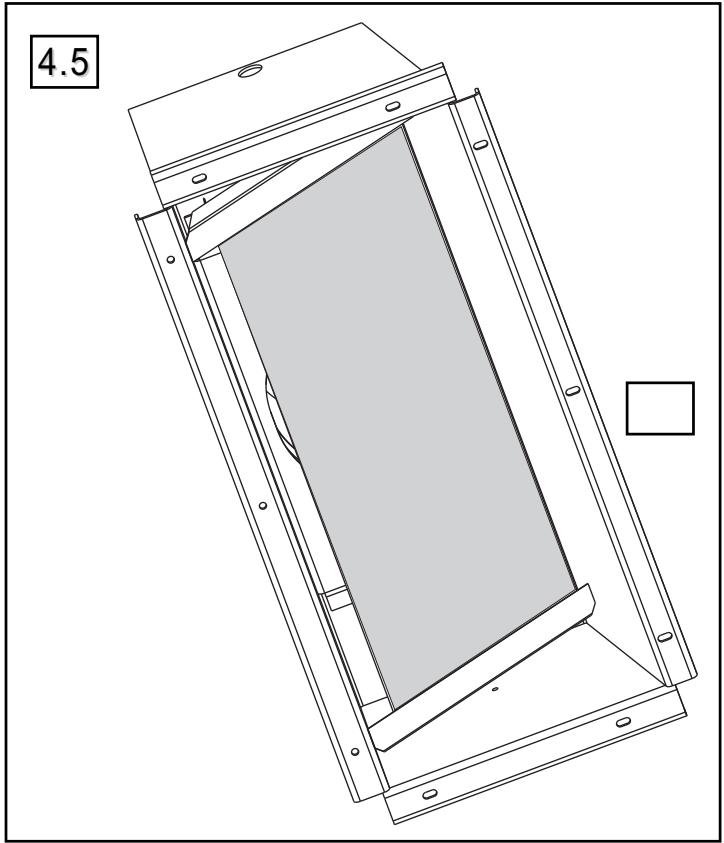

4.4 Mise en PLACE du deflecteur (FIG. 4.4)-4.5
Le foyer est équipé d'un déflecteur de fumées en tôle inox. Le déflecteur de fumées permet un échange de chaleur efficace et facilite la récupération des suies lors du ramonage.
Il est nécessaire de se familiariser avec la manœuvre de montage et de démontage du déflecteur. Effectuer cette manipulation à plusieurs reprises avant la première utilisation du foyer.
Présenter le déflecteur dans l'avaloir de fumée, petit pli (B) vers le haut. Faire glisser l'avant du déflecteur vers le haut de l'avaloir et l'arrière du déflecteur vers le bas. Accrocher le déflecteur sur le pli retour de l'avaloir.
4.5 Montage des BUSES d'air CHAUD
Pour la distribution d'air chaud, utiliser le kit CDA disponible en option.
5. Raccordement
Le raccordement est couvert par le DTU 24.1 et 24.2. L'évacuation des fumées comprend les tuyaux de raccordement et le conduit de fumée (type T450 N1 D3 G...). L'installation doit permettre le ramonage et la récapération des suies.
Le raccordement doit se faire dans la pièce où se trouve l'appareil par la voie la plus directe, sans pente négative et doit être accessible sur tout son parcours. Le raccordement doit permettre le ramonage et la récapération des suies.
Il sera réalisé à l'aide :
de conduits métalliques T450 :
-tôle noire d'épaissur mini. 2 mm. -tôle émaillee d'épaissur mini. 0.6 mm. -acier inox d'épaisseur mini. 0.4mm
ou de tubages polycombustibles rigides ou flexibles. Ce type de tubages est justiciable d'un avis technique favorable à cet usage.
Sont interdits : l'aluminium, l'acier alu mine et l'acier galvanisé.
5.2 Distribution de l'air CHAUD
La convection se fera sans obstacles à condition que la hotte soit construite suivant les instructions données (§ 6.3).
Rappel : toute évacuation d'air chaud doit déboucher à une distance minimale de 30 cm du plafond (cf Avis Technique A2C2).
5.3 Convection forcée
L'air chaud en convection naturelle s'accumule au plafond. Pour brasser l'air ambiant et brokerir une température plus homogène de l'air de la (ou des) pièce(s), installer un accelérateur de convection et raccorder les gains d'air chaud à des grilles doubles.
Poser l'accélérateur de convection avant l'habillage pierre (instructions jointes au colis).
Attention!
Si l'appareil est équipé d'un distributeur d'air chaud (CDA) : (cf avis technique A2C2 disponible au CSTB (www.cstb.fr)). Pour canaliser l'air chaud dans des pièces voisines ou à l'étage, raccorder des gainss alu souples (non fournies) sur les buses à installer sur le dessus du foyer. Fixer l'autre extrémité de ces gains sur une grille obturable (simple ou double) pour régler le débit d'air chaud en fonction de l'installation. Ne jamais obturer simultanément toutes les grilles. Pour le passage éventuel dans des combles froids, poser des gains calorifugés. Limiter le nombre de coudes au minimum et installer les sorties à un niveau plus élevé que celui des buses. Pour une bonne efficacité, la longueur cumulée des gains de distribution ne doit pas dépasser 6 mètres en convection naturelle et 9 mètres en convection forcée. La pente du raccordement doit être positive sur toute la longueur.
6. Habillage
Ce foyer doit être habillé avec des éléments en maçonnerie et coiffé d'une hotte. Avant de construire l'habillage du foyer et de monter la hotte, s'assurer du bon fonctionnement de tous les organes de manœuvre du foyer, de l'alignement et de la bonne fermeture de la porte. La porte doit rester démontable.
Attention!
Afin de permettre la libre dilatation du foyer, aucune de ses parties ne doit être en contact avec l'habillage.
Prévoir impérativement un jeu de 2 mm, notamment entre les jambages de l'habillage et le corps du foyer. La platine couvre-margelle (solidaire du foyer) pourra cependant couvrir la margelle ; la dilatation agissant du bas vers le haut.
Un habillage personnalisé autour du foyer doit impérativement:
- être réalisé en matériel M0 (incombustible).
- prévoir une section libre de 600 cm² minimum dans sa partie BASSE afin de permettre la libre circulation de l'air. Une isolation en laine de verre (G) doit empêcher la circulation d'air entre la hotte et le compartiment aval-fumée (F)

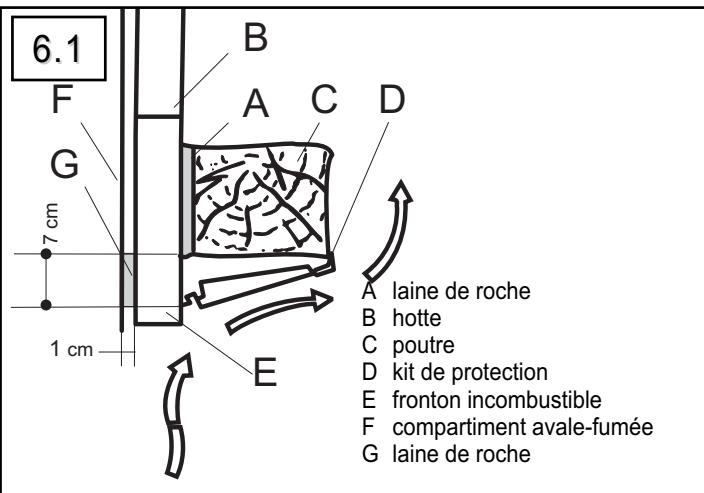

6.2. POUTRE en BOIS (FIG. 6.1)
Aucune partie de la poutre en bois (C) ne doit être soumise à la chaleur provenant notamment de l'avaloir, du tuyau ou de l'air ascendant (convection de vitre).
Réaliser un montage (cf fig. 6.1) avec un isolant (A) laine de roche et notre kit de protection standard (D) disponible chez votre revendeur. (E) bandeau de brique, (B) hotte.
6.3. HOTTE (FIG. 3.4)
Nous préconisons l'utilisation de matériaux classés M0 (incombustibles) ainsi que la mise en place d'une isolation.
La conception d'une hotte personnalisée doit:
permettre un libre accès à l'intérieur ou comporter une porte de visite,
- être indépendante du foyer qui ne doit pas servir de support à la hotte. L'appareil doit pouvoir se dilater librement.
- pour les appareils à ouverture de porte latérale, le bandeau de brique ou la hotte sera placé à 1 cm minimum en avant de la façade du foyer pour dégager un passage d'air.
- pour les appareils à porte escamotable, le bandeau de brique ou la hotte sera placé à 3 cm minimum en avant de la façade du foyer pour dégager un passage d'air.
6.3.1. Faux-plafond
La hotte doit avoir un faux-plafond fixé au minimum à 30 cm sous le plafond de la pièce.
Ce faux-plafond canalise l'air chaud vers l'extérieur, évite son confinement à la partie supérieure de la hotte et protège le plafond de la pierce. Réaliser le faux-plafond en matériaux classés M0 (incombustibles) puis l'isoler.
Le caisson fabriqué doit:
- comporter des ouvertures de ventilation efficaces, en communication vers l'extérieur de la hotte.
- être étanche par rapport à la partie inférieure de la hotte pour éviter les fuites d'air chaud vers le haut.
Isoler la face en appui contre le mur, le tuyau et le plafond.
6.3.2. Diffuseurs d'air chaud
La hotte doit comporter en partie supérieure à ras du faux-plafond, une ou plusieurs bouches de diffusion de l'air chaud d'une section libre non obstuctable de 600 cm²
6.3.3. Porte de visite
Les tuyaux de raccordement au conduit doivent être visibles et accessibles sur tout leur parcours, soit directement, soit par une porte de visite ou une grille aménagée sur la hotte. Si le ramonage l'exige, les tuyaux de raccordement doivent être accessibles (DTU 24.2).
Attention
- Si la niche sous le foyer sert de réserve de bois, ne jamais l'obturer totalement (une section d'ouverture libre frontale de 600 cm² minimum doit rester libre en permanence).
- Laisser un espace de 5 cm minimum entre le fond du foyer et le dessus des buches.
- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les différentes commandes.
- Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.
7.1.1. Bois
Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.
Préférer les feuillus durs (bouleau, charme, hêtre...),
Éviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
Proscire absolument les résineux (pin, sapin,...) en usage permanent, ainsi que les bois de récupération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).
Ne jamais faire de flambées par brassées de petit bois, caisses, buchettes ou sarments qui provoquent des surchauffes brutes.
7.1.2. Lignite
En utilisation normale (de jour) ou au ralenti (de nuit), en association ou non avec le bois, la briquette de lignite est un combustible économique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.
ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appareil ne doit pas être utilisé pour brûler des déchets domestiques!

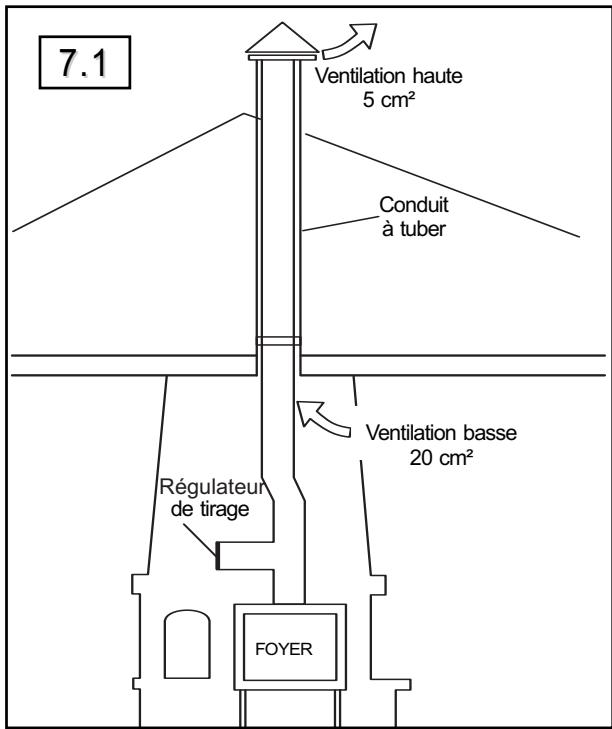

7.2. TIRAGE
La dépression du conduit de fumées du foyer ne doit jamais excéder 20 Pa à chaud. Dans le cas où le tirage serait supérieur, nous recommandons l'installation d'un régulateur de tirage. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du foyer. La présence d'une VMC (Ventilation Mécanique Contrôlée) peut influencer la valeur de la dépression, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure.

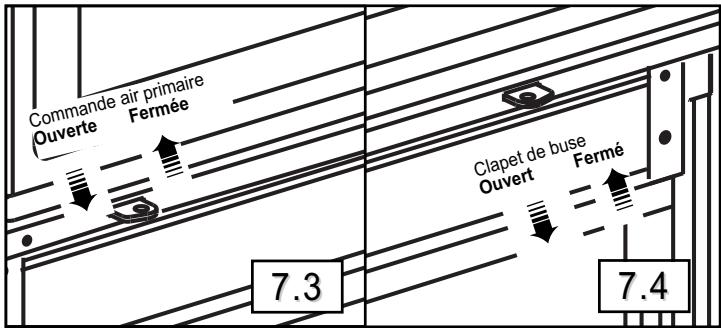

7.3.1. Commande d'air primaire (à gauche) (fig. 7.3)
La commande d'air primaire permet le contrôle du feu.
- Position poussée air primaire mini
- Position tirée air primaire maxi
7.3.2. Commande du clapet de buse (à droite) (fig. 7.4)
- Position poussée clapet fermé
- Position tirée clapet ouvert
| Tableau 7.A FOYER | Phase | Commandes | |
| Air primaire | Clapet de buse | ||
| Porte fermée | Allumage | ↓ | ↓ |
| Allure nominale | ↓ | ↑ | |
| Allure réduite | ↑ | ↑ | |
| Arrêt | ↑ | ↑ | |
| Porte escamotée | Allure nominale | ↓ | ↓ |
7.3.3. Poignée de porte
Afin d'éviter des brûlures, manipuler la poignée de porte avec la main froide. L'ouverture-fermeture de la porte de chargement se fait en manœuvrant la poignée (fig 7.6).
- lorsque l'appareil est chaud, en utilisant la main froide.
- Foyer à porte escamotable:
Débloquer la poignée centrale (avec un gant calorifuge lorsque l'appareil est chaud) pour relever le vitrage.
7.4. Premier allumage
Enlever les étiquettes autocollantes, les éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier. Attendre au moins 2 semaines avant d'utiliser normalement votre cheminée.
Le premier allumage et la mesure du tirage doivent être effectués par un professionnel qualifié.
Commencer par un feu léger, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les premières mises en température.
Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques § 2. Régler éventuellement le régulateur.
7.5. Fonctionnement en FOYER fermé
La sécurité et le rendement sont plus importants en fonctionnement porte fermée qu'en fonctionnement porte ouverte.
7.5.1. Allumage
Etaler du papier froissé sur la sole, poser dessus du petit bois et du bois de petite section. Positionner les commandes conformément au tableau 7. A (allumage). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger et mettre les commandes en position "allure nominale" (tableau 7. A). Il est préférable de charger en plusieurs fois que de manière excessive.
En cas de température extérieure très BASSE, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être réchauffé progressivement avant d'obtenir le tirage normal.
ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...

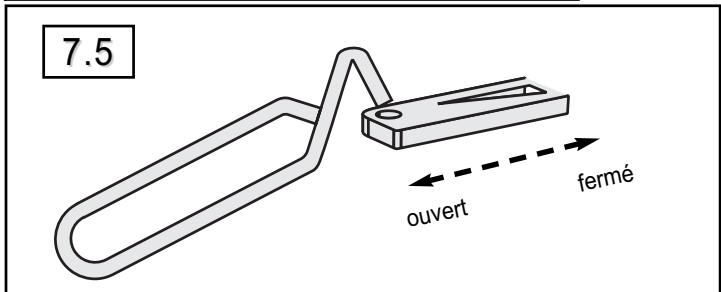

Lors de l'allumage, après l'inflammation du petit bois, fermer le clapet de buse. Lors du rechargement du foyer, ouvrir le clapet de buse avant l'ouverture de la porte. Pour une allure intermédiaire, positionner la commande de l'air primaire au milieu.
ATTENTION! En fonctionnement, la porte de chargement doit être totalement fermée ou totalement ouverte.
Proscrivez les ouvertures intermédiaires pour éviter toute:
- perturbation de la combustion
- surchauffe du foyer
- déformation du foyer.
7.5.2. Rechargement
Recharger le foyer quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir le clapet de buse puis ouvrir lentement la porte afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte, puis fermer le clapet de buse.
7.6 Fonctionnement FOYER OUVERT (201-231 B)
Le fonctionnement foyer ouvert permet de profiter directement du feu. Le rendement du foyer (par rapport au fonctionnement foyer fermé) est réduit. Ne pas fonctionner en foyer ouvert si une hotte de cuisine à évacuation est en service.
La nuit ou en cas d'absence même momentanée, descendre la vitre. Disposer les commandes comme pour le foyer fermé (tableau 7. A).
7.8. ALLURE Réduite
Régler les commandes conformément au tableau 7. A.
Ne pas faire fonctionner le foyer à allure ralentie pendant de longues périodes. Ceci provoque l'encrassement du conduit et du foyer.
7.9. En cas d'incident
En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans le foyer, vents très violents,...), fermer rapidement la porte de chargement et fermer les commandes du foyer.
8.1 Décaissement
Attendre que l'appareil soit refroidi.
Nettoyer la grille foyer amovible,
Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
Vider régulièrement le cendrier et la grille avant le chargement.
8.2 Entretien des éléments de façade
Pour raviver l'aspect du cadre de la porte, ne pas utiliser de produit abrasif (même légèrement) mais uniquement de l'eau chaude savonneuse appliquée avec un chiffon doux ou une éponge naturelle. Essuyer immédiatement.
8.3 Nettoyage de la VITRE
Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempé dans de la cendre de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois, un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.
8.4 Ramonage obligatoire
La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Faire remplir le carnet de ramonage par l'entreprise et conserver la facture.
Après le ramonage du conduit, replacer les déflecteurs de fumée (fig. 4.4). Avant toute nouvelle utilisation du foyer, vérifier que tous les éléments sont bien en place.
8.5 Entretien ANNUEL
Après chaque saison de chauffe, effectuer un nettoyage complet du foyer et vérifier le bon fonctionnement de toutes les parties mobiles du foyer.
9. Service apres-vente
Votre foyer compte un certain nombre de pièces d'usure dont l'état est à vérifier lors de l'entretien annuel. Notre revendeur est à même de vous fournir les pièces de rechange nécessaires.
Pour toute demande de renseignements ou de pièces détachées, indiquer la référence et le numéro de série du foyer figurant sur la plaquette signalétique.
9.1 Demontage de la porte
La porte est protégée contre un dégondage accidentel. Si nécessaire, démonter le verrou supérieur gauche de la porte.
SUPRA SA RCS Saverne B 675 880 710 - SIRET 675 880 710 0032
BP 22 - 67216 OBERNAI Cedex-FRANCE
www. supra. fr
