Avant la première mise en service de votre poêle, lisez la présente notice d’installation et d'utilisation. Conserver la notice ainsi que le bon de garantie (indiquant le modèle et le N° de série). Le non-respect des indications de ces documents entraîne l’entière responsabilité de celui qui effectue l’intervention et le montage. Illustrations non contractuelles.
L’appareil de chauffage est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l’appareil (des jeunes enfants particulièrement). Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension. Cet appareil doit être installé conformément aux spécifications des normes (2) en vigueur. L'installation par un professionnel qualifié est recommandée. Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice. La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. Sont spécialement interdits : - L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil. - La mise en place d'un récupérateur de chaleur de quelque type que ce soit, autres que ceux préconisés par le fabricant.. - L’utilisation de tout combustible autre que le bois naturel et la lignite. - Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant. Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage. Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région. Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.
Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent : - Une consommation de bois excessive : celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa. - Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu. - La détérioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires). - L'annulation de la garantie. Pour éviter tous ces problèmes, il n'y a qu'une solution ! Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un modérateur de tirage sur le conduit de raccordement de l'appareil (1).

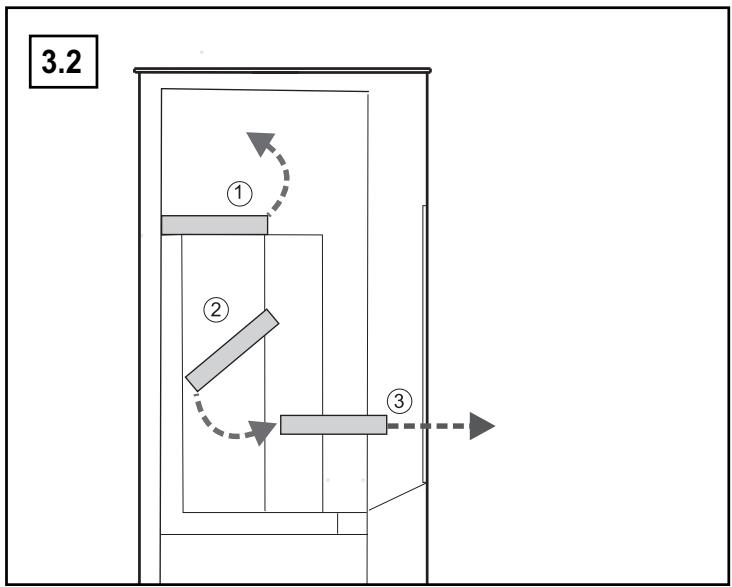

Caractéristiques du conduit de fumées - Dimensions minimales du boisseau - Ø mini tubage ou conduit métallique isolé - Hauteur mini du conduit au dessus de l’appareil - Ventilation du local Dépression (10 Pa = 1 mm CE) - Allure nominale - Allure réduite (mini admissible) Soulever le déflecteur; l’avancer et le faire basculer. Déposer le déflecteur. Orienter en biais le déflecteur et le sortir du foyer. Remonter le déflecteur position d’origine.

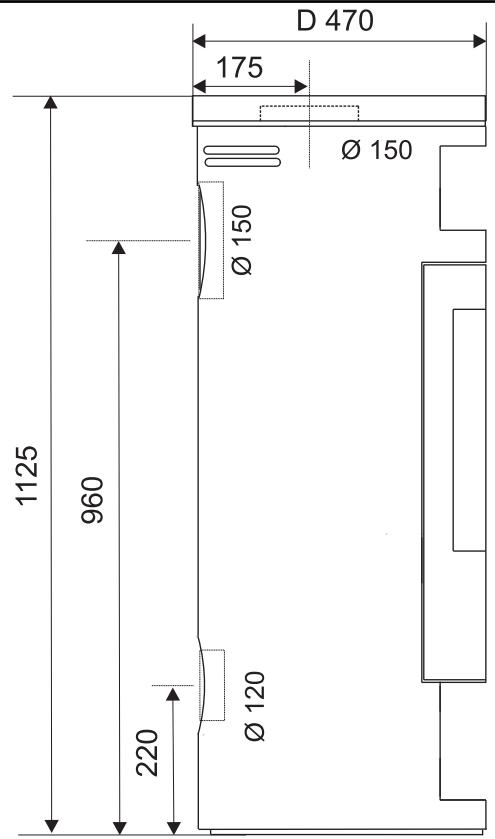

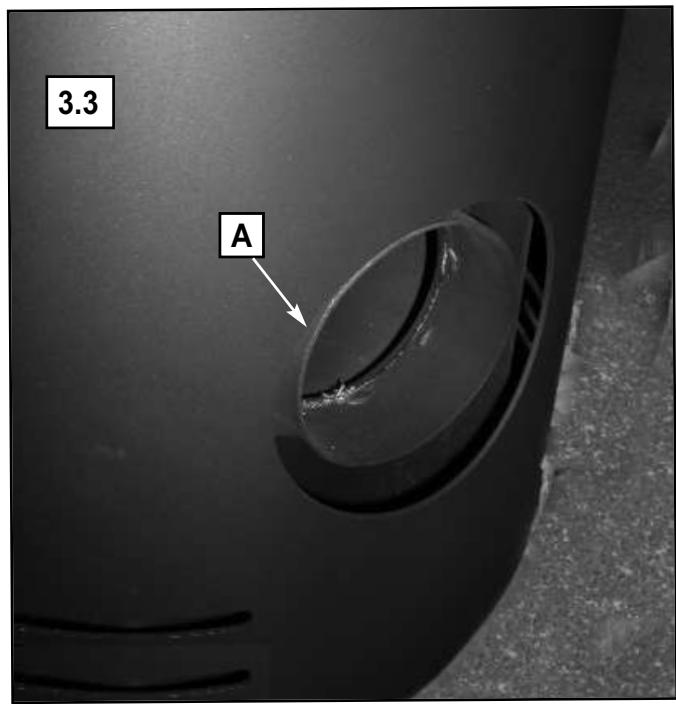

Une buse de raccordement extérieur Ø 120 est montée d’origine à l’arrière du poêle (Rep A. Fig. 3.3). L’objectif est de ne pas prendre l’air de combustion dans la pièce, mais à l’extérieur. Ceci augmente le rendement de l’installation. De plus, la combustion n’est pas perturbée par la VMC ou une hotte aspirante. Raccorder la buse à l’extérieur (avec une gaine alu flexible, de 2 m maximum, sinon l’arrivée d’air peut être insuffisante), face aux vents dominants. Si une grille est utilisée maintenir une section libre minimale de 0,25 dm2. L’arrivée d’air ne doit pas risquer d’être obturée. Prise d’air extérieur non raccordée Si le raccordement de la buse à l'extérieur est impossible une prise d’air frais extérieur supplémentaire positionnée face aux vents dominants est nécessaire au bon fonctionnement de la combustion, surtout si l’habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.). Elle doit avoir une section libre d’ouverture minimale de : 1 dm². Ne pas faire fonctionner le poêle si une hotte d’évacuation est en service. CONDUIT DE FUMÉES Traiter avec vigilance et attention ce point de l’installation. Le raccordement de cet appareil sur un conduit collectif est interdit. Si le conduit existe: le faire ramoner mécaniquement (hérisson), - faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent. Si le conduit n’est pas compatible (ancien, fissuré, fortement encrassé) : - adressez-vous à un spécialiste pour sa remise en état suivant les réglementations en vigueur. TUYAUX DE RACCORDEMENT Utiliser des conduits T450 (minimum) , émaillés ou inox 316 (disponible chez votre revendeur), sans réduction sur leur parcours. Le raccordement au conduit doit être dans la pièce où est installé l’appareil. Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement. Le tuyau ne dépassera pas à l’intérieur du conduit et les emmanchements seront démontables et étanches. Eviter une trop longue partie horizontale avant le conduit. Si celle-ci est inévitable, lui donner une pente ascendante de 5 cm par mètre.
Raccorder le poêle.

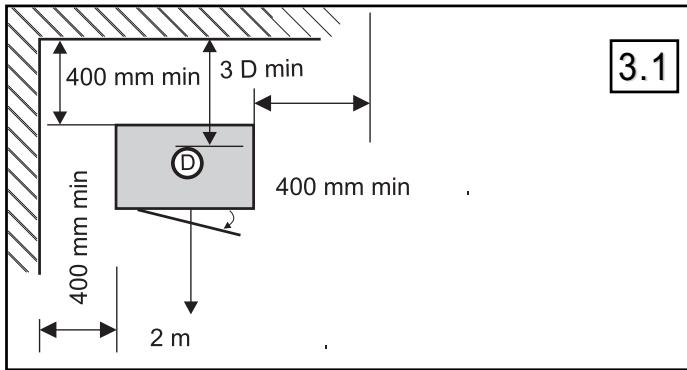

- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les différentes commandes. - Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être détériorée par la chaleur (mobilier, papier peint, boiseries,…). Une distance de 2 m évitera tout risque.
4.1.2. Lignite En association ou non avec le bois, la briquette de lignite est un combustible utilisable en allure réduite. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.
20 Pa . Si le tirage est supérieur, installer un modérateur de tirage. Consulter votre revendeur afin d’effectuer une mesure du tirage lors de l’installation du foyer. La présence d’une ventilation mécanique contrôlée (VMC) peut influencer le tirage, jusqu’à l’inverser. Pour cette raison, l’extracteur doit être en marche lors de la mesure de tirage. En présence d’une VMC, une prise d’air frais extérieur ouverte lors de l’utilisation du foyer est indispensable.
Celui-ci doit être réchauffé progressivement avant d’obtenir le tirage normal. ATTENTION ! Ne jamais utiliser d'essence, d'alcool ni de fioul...
- Nettoyer la grille foyère. - Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion. - Replacer le cendrier avant le chargement.
Recharger le poêle quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir lentement la porte (avec la main froide) afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte. Il est préférable de charger en plusieurs fois plutôt que de manière excessive. Disposer la charge de bois plutôt vers le fond du foyer, pour éviter les chutes de braises. Deux bûches de bois de chauffage (environ 2,5 kg par heure) suffisent à atteindre l’allure normale. Attention: le revêtement intérieur en vermiculite est fragile, déposer les bûches dans le foyer sans heurter les parois.
Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.
Pour toute demande de renseignements ou de pièces détachées, indiquer la référence et le numéro de série de l’appareil figurant sur la plaquette signalétique. N’utiliser que des pièces de rechange d’origine du fabricant.
