MODE D'EMPLOI GEORGES SUPRA

- Une consommation de bois excessive : celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.

- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.

- La détérioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).

- L'annulation de la garantie.

Pour éviter tous ces problèmes, il n'y a qu'une solution !

Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui installer un régulateur de tirage ou un adaptateur sur le conduit de raccordement de l'appareil.

ï est supérieur à 20 Pa,

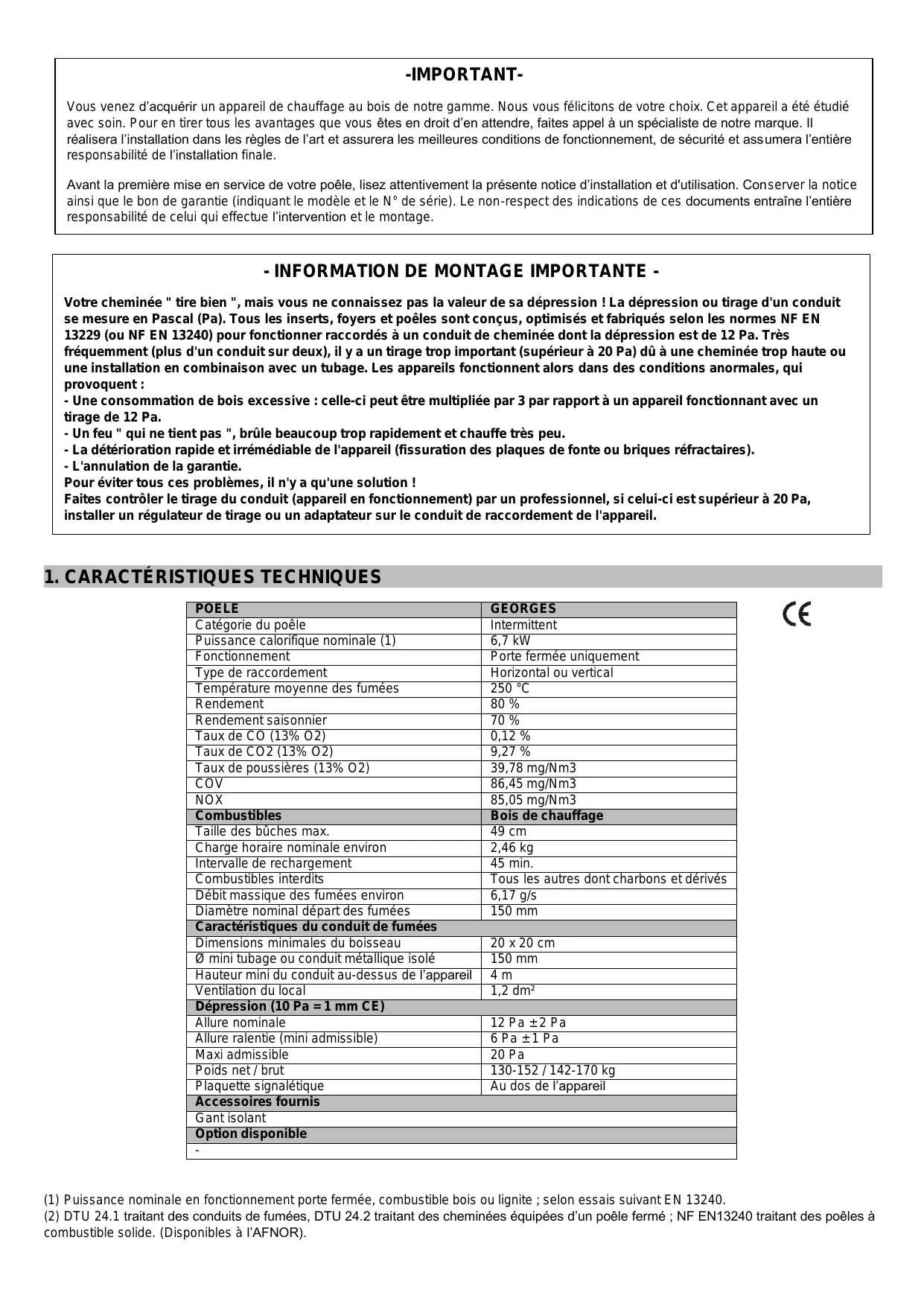

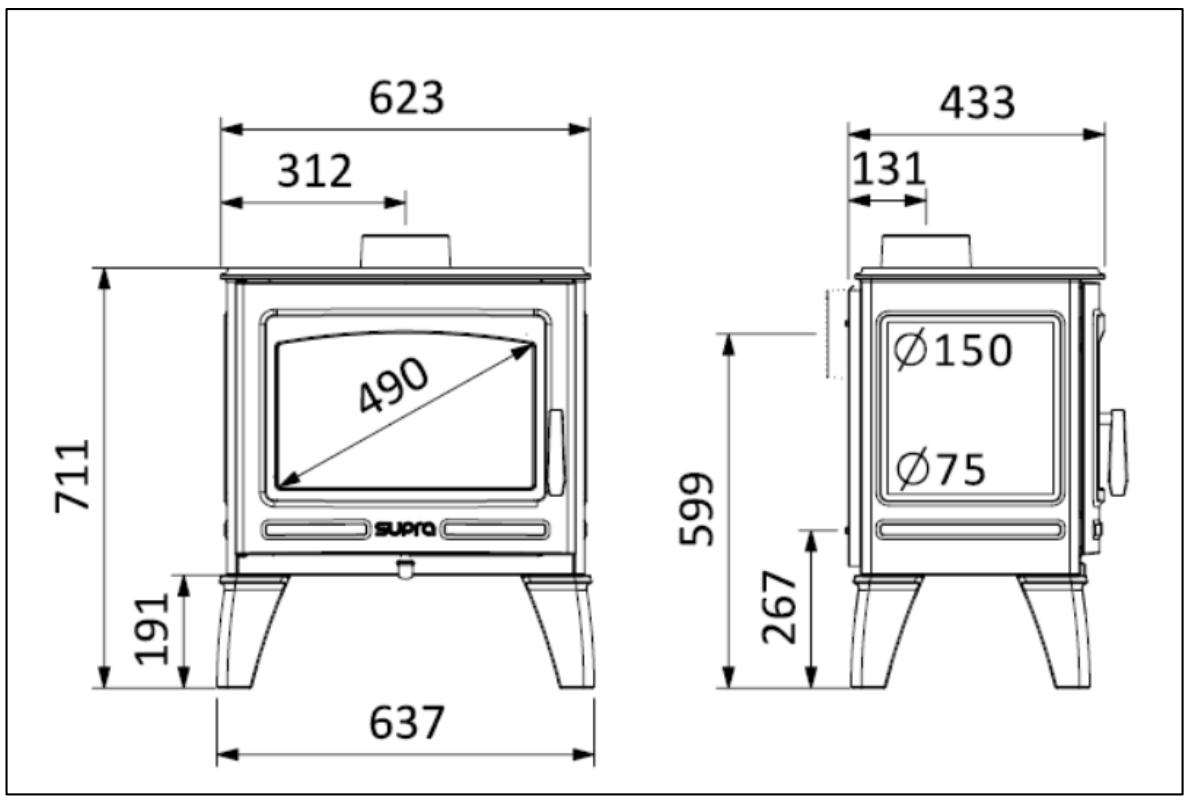

Caractéristiques du conduit de fumées

Dimensions minimales du boisseau 20 x20 cm

© mini tubage ou conduit métallique isolé 150 mm Hauteur mini du conduit au-dessus de l'appareil | 4m Ventilation du local 1,2 dm? Dépression (10 Pa =1 mm CE) (1) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN 13240. (2) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poêle fermé ; NF EN13240 traitant des poêles à combustible solide. (Disponibles à l'AFNOR).

L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).

Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.

Cet appareil doit être installé conformément aux spécifications des normes (2) en vigueur. L'installation par un professionnel qualifié est recommandée.

La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non -respect de ces prescriptions.

Sont spécialement interdits

L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximités immédiate de l'appareil.

L'utilisation de tout combustible autre que le bois naturel et le lignite.

Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités etannulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.

Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.

Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

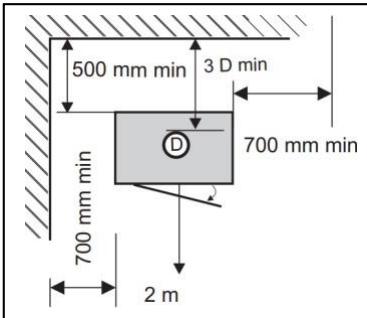

Respecter les distances de sécurité indiquées entre le mur et les côtés ou l'arrière de l'appareil. Si la paroi est incombustible, la distance de sécurité ne s'applique pas. Quelle que soit l'orientation du poêle, une distance de 2 m doit séparer la vitre du mur ou de toute matière inflammable.

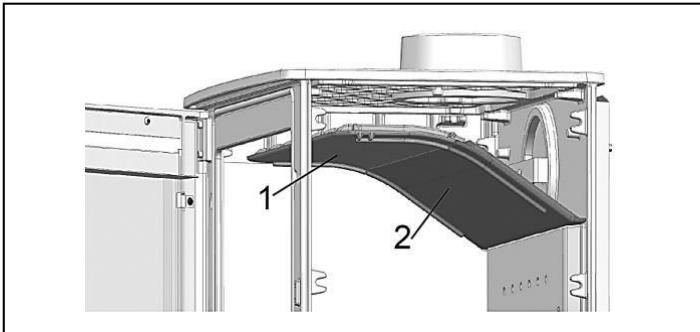

INSTALLATION DU DÉFLECTEUR Elément important des performances de l'appareil, le déflecteur de fumées en fonte facilite la récupération des suies lors du ramonage. À la livraison, le déflecteur est monté dans l'appareil. Avant la mise en service du poêle à bois, monter et démonter le déflecteur à plusieurs reprises, pour se familiariser avec cette manipulation. Le déflecteur est composé de deux parties, pour le retirer il faut enlever la partie (1) et ensuite la partie (2).

Pour retirer les déflecteurs de fumées procéder de la manière suivante :

1. Retirer les parements vermiculites latéraux 2. Retirer le déflecteur de fumée N° 1

- Soulever le déflecteur, l'incliné et le sortir en biais par l'ouverture de la porte

3. Retirer le déflecteur des fumées N°2 - Soulever le déflecteur, l'incliné et le sortir en biais par l'ouverture de la porte Pour le remontage, procédez dans le sens inverse

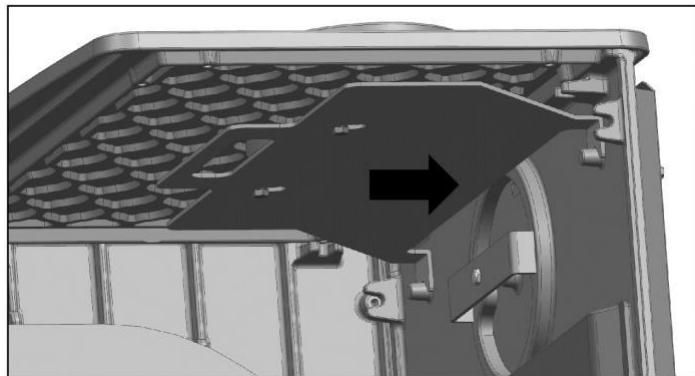

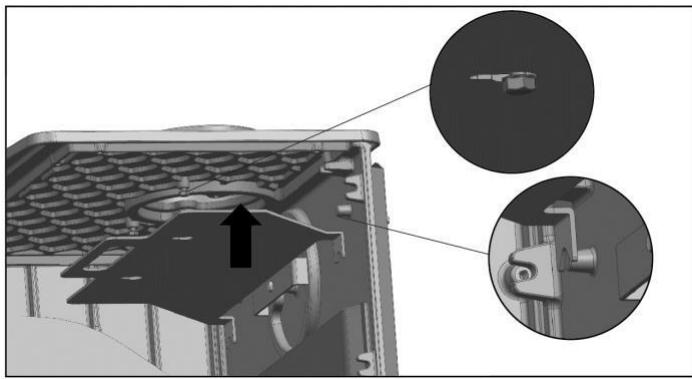

3ÈME DÉFLECTEUR Lors du ramonage annuel, enlever les 2 déflecteurs de fumées comme expliqué précédemment et démonter le 3ème déflecteur des fumées ci-dessous:

- retirer les 2 vis et sortir le déflecteur.

Pour le remontage procéder dans le sens inverse

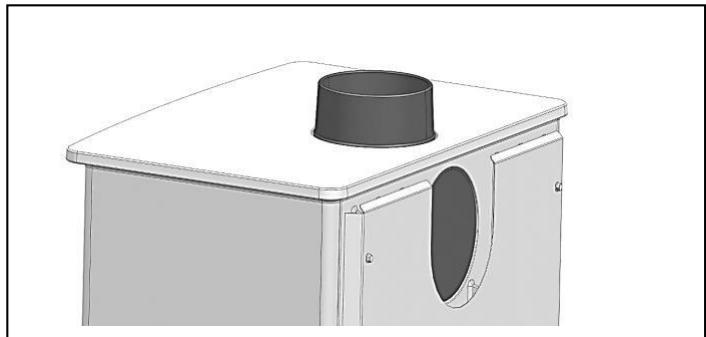

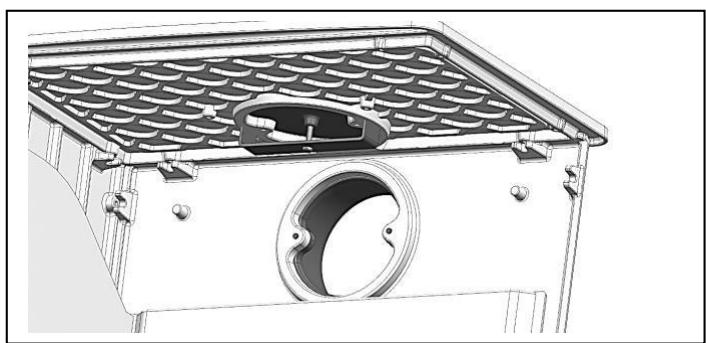

INVERSION DU RACCORDEMENT A la livraison, la buse @ 150 est fixée au-dessus du poêle. En fonction du type de conduit existant, la buse peut également être installée à l'arrière de l'appareil. Pour inverser l'orientation de la buse d'évacuation :

1. Extraire les 3 déflecteurs de fumées.

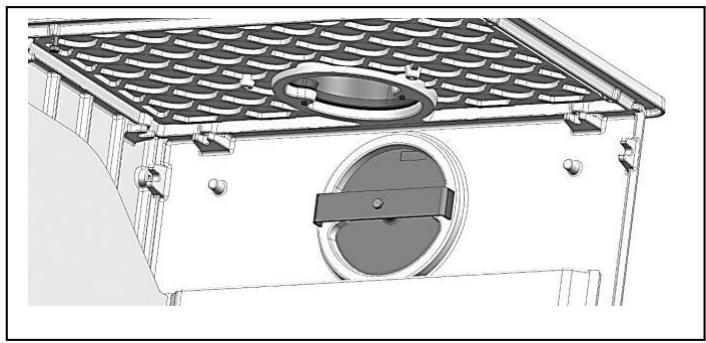

2. Dévisser par le haut de l'appareil les 2 vis de fixation de buse

3. Démonter par l'intérieur du corps de chauffe la vis de fixation de la barre de maintien du tampon (clé de 10).

4. Vérifier le bon positionnement des joints sous le tampon et la buse lors du remontage et refixer ces 2 éléments dans le sens inverse (la barre de fixation est utilisée pour refixer uniquement le tampon. A l'arrière de l'appareil utiliser les 2 trous pour refixer la buse).

5. Remonter les déflecteurs.

6. Raccorder le poêle par l'arrière.

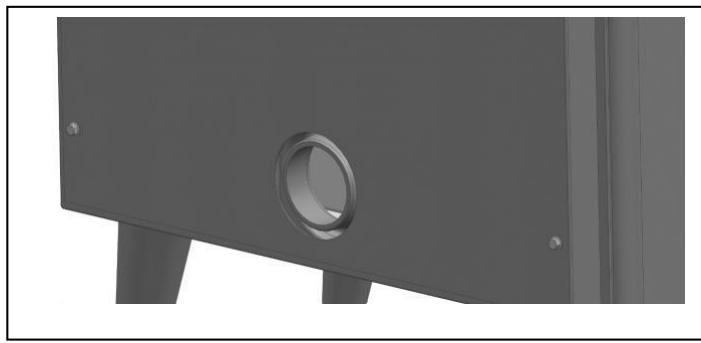

1) En direct à travers le mur.

2) Par un conduit débouchant dans le vide sanitaire; la section de la grille d'aération du vide sanitaire (en cm!) doit être égale à 5 fois la surface du vide sanitaire (en m°).

3) Par un conduit enterré (1 coude de 90° max).

L Max avec conduit Z 80 mm 6m

(et utiliser le gant pour manipuler les commandes.

|- Le rayonnement calorifique au travers de la vitre impose l'éloignement de toute matière pouvant être détériorée par la

(chaleur (mobilier, papier peint, boiseries, ..). Une distance (de 2 m évitera tout risque.

COMBUSTIBLES Brûler exclusivement du bois de chauffage, en büches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

IATTENTION ! L'utilisation même occasionnelle du charbon jou tous dérivés du charbon est formellement interdite. Cet lappareil ne doit pas être utilisé pour brûler des déchets ldomestiques !

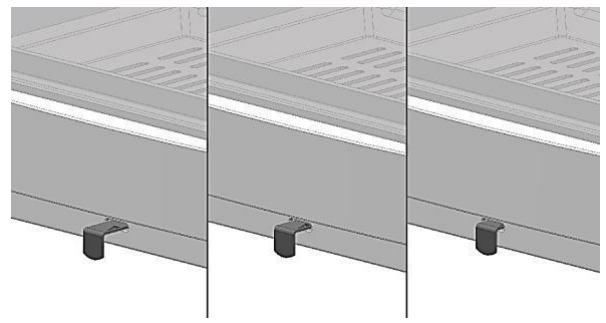

ORGANES DE MANOEUVRE Commande d'air de combustion

La commande d'air commande le débit d'air de combustion et permet le contrôle précis du feu.

TABLEAU (*) ELLE Allumage Ouverÿtiré

Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques.

[ATTENTION ! Ne jamais utiliser d'essence, d'alcool ni de

Disposer les bûches vers le fond de l'appareil, pour éviter les chutes de braises

ALLURE RALENTIE Régler les commandes conformément au tableau (*). Ne pas faire fonctionner l'appareil à allure ralentie pendant de longues périodes. La température des fumées n'est pas suffisante et celles-ci ne sont pas évacuées avant leur condensation dans le conduit. L'encrassement du conduit et de l'appareil (parois; vitres) est ainsi plus important.

Avertir les pompiers.

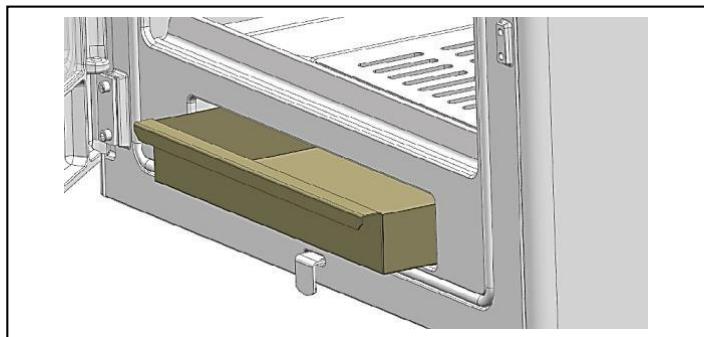

4. ENTRETIEN - RECOMMANDATIONS DÉCENDRAGE Le décendrage est possible en fonctionnement. Vider régulièrement le cendrier extractible. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion. Replacer le cendrier.

ENTRETIEN ANNUEL Après chaque saison de chauffe, effectuer un nettoyage complet du poêle et vérifier le bon fonctionnement des parties mobiles de l'appareil. Vérifier l'état des joints et des pièces en contact avec la flamme.
