MODE D'EMPLOI ONTARIO 4-07 SUPRA
Illustrations non contractuelles.
Important
Vous venez d'acquérir un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été étudié avec soin. Pour en tirer tous les avantages que vous êtes en droit d'en attendre, faites appel à un spécialiste de notre marque. Il réalisera l'installation dans les règles de l'art et assurera les meilleures conditions de fonctionnement, de sécurité et assumera l'entière responsabilité de l'installation finale. Avant la première mise en service de votre poêle, lisez la présente notice d'installation et d'utilisation. Conservez la notice ainsi que le bon de garantie (indiquant le modèle et le N° de série). Le non-respect des indications de ces documents entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
Mises en garde
Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.
Respecter toutes les réglementations locales et nationales ainsi que les normes européennes en vigueur lors de l'installation et de l'utilisation de l'appareil.
L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (particulièrement des jeunes enfants).
Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.
Cet appareil doit être installé conformément aux spécifications des normes en vigueur. L'installation par un professionnel qualifié est recommandée.
Les instructions de la présente notice sont à suivre scrupuleusement. Conservez soigneusement cette notice.
La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.
Sont spécialement interdits :
L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil. - La mise en place d'un récupérateur de chaleur de quelque type que ce soit, autre que ceux préconisés par le fabricant. - L'utilisation de tout combustible autre que le bois naturel et la lignite. - Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.
Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.
Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire.
saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.
Information de montage importante
Votre cheminée " tire bien ", mais vous ne connaissez pas la valeur de sa dépression ! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent :
- Une consommation de bois excessive : celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.
- Un feu "qui ne tient pas", brûle beaucoup trop rapidement et chauffe très peu.
- La déterioration rapide et irremédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
- L'annulation de la garantie.
Pour éviter tous ces problèmes, il n'y a qu'une solution !
Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel. Si celui-ci est supérieur à 20 Pa, installez un modérateur de tirage sur le conduit de raccordement de l'appareil (1).
1) Nous recommandons les produits HOMY : une gamme complète de raccordements et d'accessoires adaptés. Documentation sur demande auprès de votre revendeur. 2) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poêle fermé ; NF EN 13240 traitant des poêles à combustible solide (disponibles à l'AFNOR). 3) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN 13240.

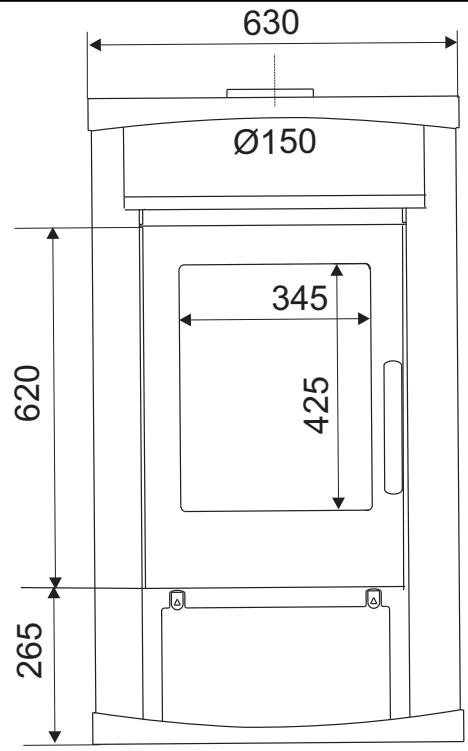

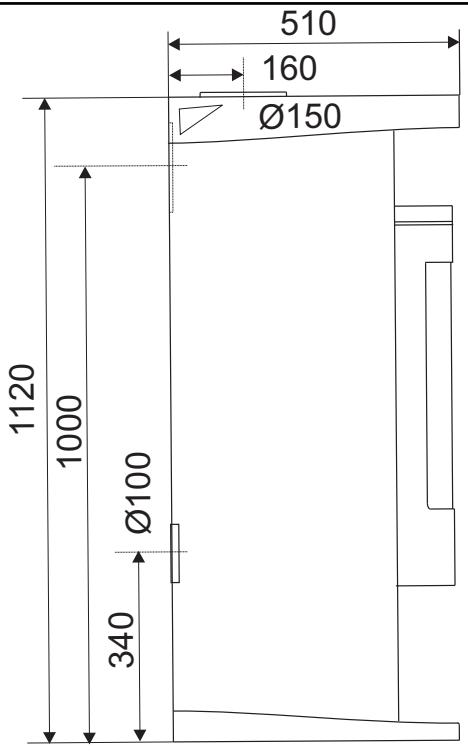

1. Encombrement
1.1
2. Caractéristiques techniques
POÊLE ONTARIO 4
| Catégorie du poèle | Intermittent |
| Puisance calorifique nominale(3) | 8 kW |
| Fonctionnement porte fermée uniquement | |
| Type de raccordement | vertical / horizontal |
| Rendement | 78,2% |
| Température des fumées | 365°C |
| Taux de CO (13% O2) | 0,08 % |
| Taux de CO2 | 10,5 % |
| Taux de poussières | 26 g/Nm3 |
| Combustibles | bois de chauffage |
| Taille des bùches | 33 cm |
| Charge nominale horsaire | 2,5 kg |
| Intervalle de rechargement | 45 min |
| Combustible de remplacement | lignite |
| Combustibles interdits tous les autres dont charbons et dérivés | |
| Débit massique des fumées | 6,9 g/s |
| Diamètre nominal départ des fumées | 150 mm |
| Caracteristiques du conduit de fumées | |
| Dimensions minimales du boisseau | 20 x 20 cm |
| Ø mini tubage ou conduit métallique isolé | 150 mm |
| Hauteur mini du conduit au dessus de l'appareil | 4 m |
| Ventilation du local | 1 dm2 |
| Dépression (10 Pa = 1 mm CE) | |
| Allure nominale | 12 Pa ± 2 Pa |
| Allure réduite (mini admissible) | 6 Pa ± 1 Pa |
| Maxi admissible | 20 Pa |
| Poids net/brut | 147 kg / 167 kg |
| Plaque signalétique | au dos de l'appareil |
| Accessoires fournis | |
| Tisonnier | oui |
| Gant | oui |
| Option | |
| Buselot pour raccordement air Ø 100 mm | Option |
3.1 Définition
Appareil de chauffage au bois destiné à être installé à proximité d'un mur, pouvant être déplacé sans travaux annexes. Le raccordement au conduit de fumées se fait au moyen de tuyaux conformes à la norme NFD 35-302 en tôle émailée ou en acier inoxydable. Le raccordement se fera sur un conduit de fumées individuel.

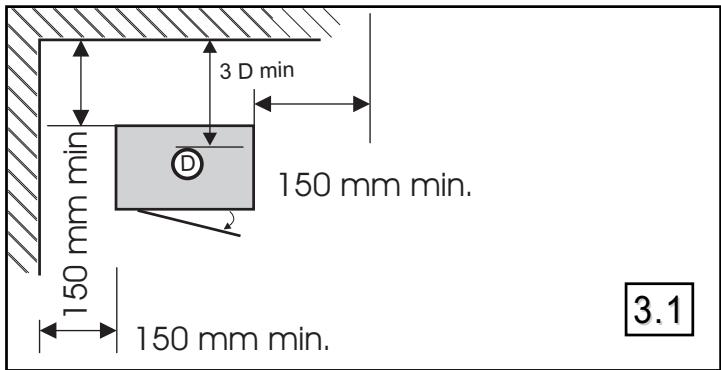

3.2 Distances d'installation (fig. 3.1)
Quelle que soit l'orientation du raccordement (horizontal ou vertical), un écart conforme au schéma 3.1 doit être respecté entre le mur et les côtés et l'arrière de l'appareil.
3.3 Mise en place de l'appareil
L'appareil doit être installé sur un sol de capacité portante suffisante. Si la construction existante n'est pas satisfaisante, il faut réaliser les travaux nécessaires pour s'assurer que le sol supporte le poids de l'appareil (par ex. pose d'une plaque de répartition de charge). Installer le poêle à son emplacement définitif et le mettre à niveau. Dans la zone de chargement, nous recommandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

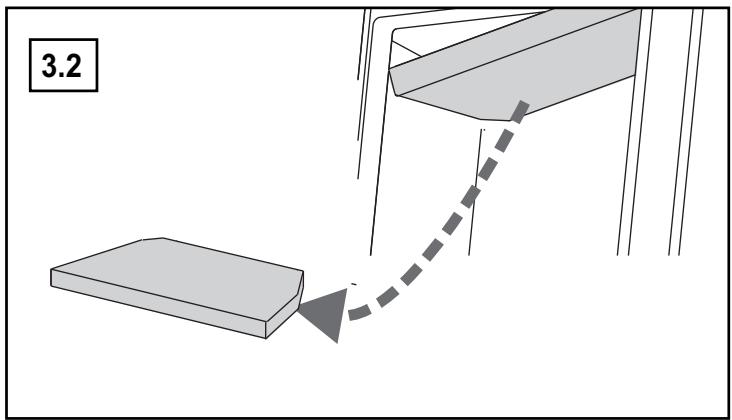

3.4 Déflecteur de fumées (fig. 3.2)
Élément important des performances de l'appareil, le déflecteur de fumées en vermiculite permet un échange de chaleur efficace et facilite la récupération des suies lors du ramonage. Avant la première utilisation de l'appareil, il est utile de se familiariser avec la manœuvre de montage et de démontage du déflecteur, en effectuant cette manipulation à plusieurs reprises. Relever le déflecteur, le tourner et le tirer vers l'avant pour le sortir.
Prise d'air extérieur non raccordée
Une prise d'air frais extérieur supplémentaire, positionnée face aux vents dominants, est nécessaire au bon fonctionnement de la combustion, surtout si l'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.). Elle doit avoir une section libre d'ouverture minimale de 1 dm². Ne pas faire fonctionner le poêle si une hotte d'évacuation est en service.
Conduit de fumées
Traiter avec vigilance et attention ce point de l'installation.
Le raccordement de cet appareil sur un conduit collectif est interdit.
Si le conduit existe, le faire ramoner mécaniquement (hérisson),
faire vérifier son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent.
Si le conduit n'est pas compatible (ancien, fissuré, fortement encrassé) : adressez-vous à un spécialiste pour sa remise en état suivant les règlementations en vigueur.
Tuyaux de raccordement
Utiliser des tuyaux T450, émailés ou en inox 316 (disponibles chez votre revendeur), sans réduction sur leur parcours.
Le raccordement au conduit doit être dans la pièce où est installé l'appareil. Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement. Le tuyau ne débouchera pas à l'intérieur du conduit et les emmanchements seront démontables et étanches.
Respecter une distance minimale de 3 x diamètre entre le tuyau de raccordement et le mur d'adossement.
Éviter une trop longue partie horizontale avant le conduit. Si celle-ci est inévitable, lui donner une pente ascendante de 5 cm par mètre.

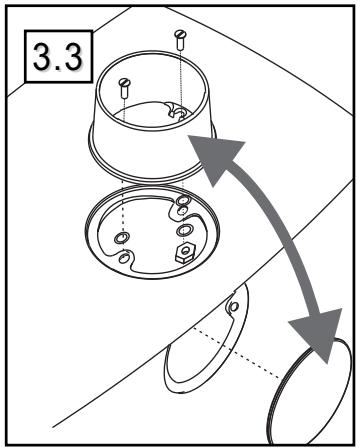

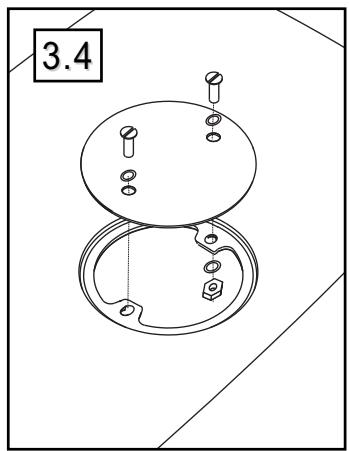

3.6 Inversion du raccordement (fig. 3.3-3.4)
À la livraison, la buse est montée au-dessus du foyer. Le tampon est fixé à l'arrière du poêle. Pour un raccordement horizontal :
- Ouvrir l'arrière prédécoupé du poêle (lame de scie à métaux).
- Démonter la buse (2 écrous).
- Démonter l'obturateur de la plaque arrière.
- Fixer la buse à l'arrière (2 vis).
- Fixer l'obturateur dessus.
- Raccorder le poêle.
3.7 Prise d'air raccordée à l'extérieur (option)
Une buse de raccordement extérieur Ø 100 peut être fixée (option) à l'arrière du poêle pour un branchement horizontal. L'objectif est de ne pas prendre l'air de combustion dans la pièce, mais à l'extérieur. Ceci augmente le rendement de l'installation. De plus, la combustion n'est pas perturbée par la VMC ou une hotte aspirante.
Ouvrir l'arrière prédécoupé du poêle (ou vissé), fixer la buse de raccordement (option). Raccorder la buse à l'extérieur (avec une gaine alu flexible, de 2 m maximum, sinon l'arrivée d'air peut être insuffisante), face aux vents dominants. Si une grille est utilisée, maintenir une section libre minimale de 0,25 dm². L'arrivée d'air ne doit pas risquer d'être obturée.
Attention
- Ce poêle à bois est destiné à fonctionner porte fermée. La porte doit rester fermée en permanence en dehors du chargement.
- Si la niche sous le poêle sert de réserve de bois, ne jamais l'obturer totalement (une section d'ouverture libre frontale de 600 cm² minimum doit rester libre en permanence).
- Laisser un espace de 5 cm minimum entre le fond du poêle et le dessus des bûches.
- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser le gant pour manipuler les différentes commandes.
- Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être détériorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.
4.1.1. Bois
Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) à 15 à 20 % d'humidité maximum.
- Préférer les feuillus durs (bouleau, charme, hêtre...).
- Éviter les feuillus tendres (tilleul, marronnier, saule, peuplier).
- Proscrire absolument les résineux (pin, sapin, ...) en usage permanent, ainsi que les bois de récupération traités (traverses de chemin de fer, chutes de menuiserie, ...) et les déchets domestiques (végétaux ou plastiques).
- Ne jamais faire de flambées par brassées de petit bois, de caisses, de buchettes ou de sarments, qui provoquent des surchauffes brutales.
4.1.2. Lignite
En utilisation nominale ou au ralenti, en association ou non avec le bois, la briquette de lignite est un combustible économique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.
Attention ! L'utilisation, même occasionnelle, du charbon ou de tous dérivés du charbon est formellement interdite.

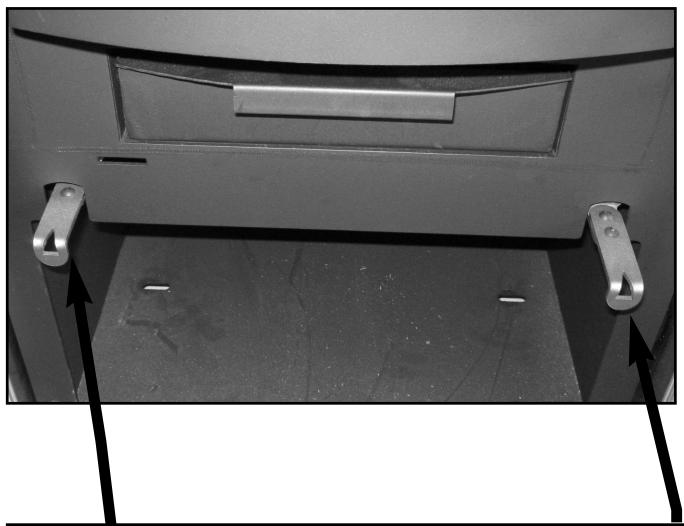

AIR PRIMAIRE
AIR SECONDAIRE RÉGLAGE D'AIR DE COMBUSTION
4.2. Premier allumage
Le premier allumage et la mesure du tirage doivent être effectués par un installateur qualifié.
- Enlever les étiquettes autocollantes, les éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier.
- Commencer par un feu léger puis augmenter la charge par paliers. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs (dues à la peinture de présentation) se produit, puis s'estompera dans le temps. Cette première mise en température devra donc se faire les fenêtres du local ouvertes.
- Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques techniques.
Ne jamais utiliser d'essence, d'alcool, de fioul ou de leurs dérivés !
4.3. Le tirage
La dépression à chaud du conduit de fumées du foyer ne doit jamais excéder 20 Pa. Si le tirage est supérieur, installer un régulateur de tirage. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du foyer. La présence d'une ventilation mécanique contrôlée (VMC) peut influencer le tirage, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure de tirage. En présence d'une VMC, une prise d'air frais extérieur ouverte lors de l'utilisation du foyer est indispensable.
4.4.1. Air primaire (fermé poussé)
Le système de réglage de l'air primaire alimente la grille. Ce réglage permet de moduler l'allure de la combustion.
La position d'allumage ne doit être utilisée que lors des phases d'allumage ou de reprise du feu. Une utilisation permanente de cette position entraîne une dégradation de l'appareil.
Remarque : L'allure du feu dépendant largement de conditions locales (exposition de la maison, ventilation du local...), déterminer les réglages d'air par approches successives.
4.4.2. Air secondaire (fermé poussé)
Le registre de réglage de l'air secondaire permet de régler l'allure de combustion. Ajuster la position en allure normale.
Important :
Utiliser le gant pour manipuler la commande.
| TAB 4.A | Air primaire | Air secondaire |
| Allumage | Tiré | Tiré |
| Normale | Tiré | Intermédiaire |
| Réduite | Poussé | Intermédiaire |
4.1
4.5.1. Allumage
Étaler du papier froissé sur la grille, poser dessus du petit bois et du bois de petite section. Positionner les commandes conformément au tableau 4. A (allumage). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger et mettre les commandes en position "allure nominale" (tableau 4. A). Il est préférable de charger en plusieurs fois que de manière excessive.
À l'allumage, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être réchauffé progressivement avant d'obtenir le tirage normal.
Ne jamais utiliser d'essence, d'alcool, de fioul ou de leurs dérivés !
4.5.2. Rechargement
Recharger le poêle quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir lentement la porte (avec la main froide) afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, puis refermer la porte.
Attention : le revêtement intérieur en vermiculite est fragile, déposer les bûches dans le foyer sans heurter les parois.
4.6. Allure nominale
Régler les commandes conformément au tableau 4.A.
L'intensité du feu est déterminée par la quantité de combustible.
Le bon fonctionnement du poêle dépend d'une alimentation suffisante en air frais.
4.7. Allure réduite
Égaliser une couche de braises, charger 2 à 3 bûches, laisser prendre le feu puis régler progressivement les commandes d'air conformément au tableau 4.A (allure réduite).
Après un fonctionnement en allure réduite, faire un feu vif pour réchauffer le conduit et chasser les condensations éventuelles occasionnées par la combustion ralentie.
Éviter de fonctionner à allure très ralentie pendant de longues périodes. La température des fumées n'est pas suffisante, et celles-ci ne peuvent pas être évacuées avant leur condensation dans le conduit.
Pour arrêter la circulation d'air secondaire, pousser la commande vers la droite.
4.8. Chargement
Il est préférable de charger en plusieurs fois plutôt que de manière excessive. Disposez la charge de bois vers le fond du foyer, pour éviter les chutes de braises.
Deux bûches de bois de chauffage (environ 2 kg par heure) suffisent à atteindre l'allure normale.
4.9. Fonctionnement de nuit
Égaliser une couche de braises, charger 2 à 3 bûches, laisser prendre le feu puis fermer tous les registres. Le matin, faire un feu vif pour réchauffer le conduit et chasser les condensations occasionnées par la combustion ralentie.
4.10. Fonctionnement en mi-saison
Éviter de fonctionner à allure réduite pendant de longues périodes. La température des fumées n'est pas suffisante, et celles-ci ne peuvent pas être évacuées avant leur condensation dans le conduit.
4.11. En cas d'incident
En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans l'habitation, vents très violents...), fermer rapidement la porte de chargement et fermer toutes les commandes du poêle. Ne pas verser d'eau sur le foyer ; avertir les pompiers.
5.1 Décendrage
Garder l'accès libre pour le nettoyage de l'appareil et du conduit. Le décendrage se fait avec un tisonnier et une balayette (non fournis).
Attendre que l'appareil soit refroidi.
- Nettoyer la grille du foyer.
- Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
- Replacer le cendrier avant le chargement.
5.2 Entretien des éléments de façade
Pour nettoyer le poêle, ne pas utiliser d'eau, de solvant ou de produit abrasif (même légèrement) mais uniquement un chiffon doux et sec.
5.3 Nettoyage de la vitre
Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempé dans de la cendre de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois, un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.
5.4 Ramonage obligatoire
La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Conserver les documents justificatifs du ramonage.
Après le ramonage du conduit, replacer le déflecteur de fumée.
Avant toute nouvelle utilisation du poêle, vérifier que tous les éléments sont bien en place.
5.5 Entretien annuel
Après chaque saison de chauffe, effectuer un nettoyage complet du poêle et vérifier le bon fonctionnement de toutes les parties mobiles de l'appareil. Remarque : une brique fissurée ne gêne pas le fonctionnement de l'appareil.
6. Service après-vente
Votre appareil comporte un certain nombre de pièces d'usure dont l'état est à vérifier lors de l'entretien annuel. Votre revendeur est à même de vous fournir les pièces de rechange nécessaires.
Pour toute demande de renseignements ou de pièces détachées, indiquer la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique. N'utiliser que des pièces de rechange fournies par le fabricant.
