MODE D'EMPLOI ONTARIO 4-01 SUPRA
Illustrations non contractuelles.
ONTARIO 4
-IMPORTANT-
Vouves venez d'acquérir un apparéil de chauffage au bois de notre gamme. Nous vous félicitons de votrechioix. Cet apparéil a été étudied avec soin. Pour en tirer tous les avantages que vous étes en droit d'en attendre, faites appel à un spécialiste de notre marque. Il réalisa l'installation dans les règles de l'art et assurera les meilleures conditions de fonctionnement, de sécurité et assume r l'entière responsabilité de l'installation finale. Avant la première mise en service de votre poèle, lisez la presente notice d'installation et d'utilisation. Conserver la notice ainsi que le bon de garantie (indiquant le modele et le N° de série). Le non-respect des indications de ces documents entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
- MISES EN GARDE -
Cet appareil est destiné à brûler du bois, enaucun cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.
Respecter toutes les reglementations locales et nationales ainsi que les normes européennes (2) lors de l'installation et de l'utilisation de l'appareil.
L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).
Avant d'acceder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.
Cet apparéil doit être installé conformément aux spécifications des normes (2) en vigueur. L'installation par un professionnel qualifié est recommandée.
Les instructions de la presente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.
La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.
Sont spécialement interdits :
- L'installation de matieres pouvant etre detertiorees ou alterees par la chaleur (mobilier, papier peint, boiseries...) a proximite immediate de l'appareil.
- La mise en place d'un récapacitéur de chaleur de chaque type que ce soit, autres que ceux préconisés par le fabricant..
- L'utilisation de tout combustible autre que le bois naturel et la lignite.
- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pieces de rechange recommandées par le fabricant.
Le non-respect de ces indications entraine l'entière responsabilité de celui qui effectue l'intervention et le montage.
Les installations dans les lieux publics sont soumises au reglement sanitaire départemental, déposé à la préfecture de votre région.
Le fabricant se reserve le droit de modifier, sans préavis, la presentation et les cotes de ses modèles ainsi que la conception des montages si nécesses
saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être produits sans son autorisation écrite.
- INFORMATION DE MONTAGE IMPORTANTE -
Votre cheminée " tire bien ", mais vous ne connaissiez pas la valeur de sa dépression ! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poèles sont concus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fraisment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les apparils fonctionnent alors dans des conditions anormales, qui provoquent :
- Une consommation de bois excessive : celle-ci peut être multipliee par 3 par rapport a un appareil fonctionnant avec un tirage de 12 Pa.
- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.
- La déterioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
- L'annulation de la garantie.
Pour éviter tous ces problèmes, il n'y a qu'une solution!
Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un modéréur de tirage sur le conduit de raccordement de l'appareil (1).
1) Nous recommendons les produits HOMY: une gamme complète de raccordements et d'accessoires adaptés. Documentation sur demande auprès de votre revendeur.
2) DTU 24.1trant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poèle fermé; NF EN13240 traitant des poëles à combustible solide. (disponibles à l'AFNOR).
3) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite; selon essais suivant EN 13240.
ONTARIO 4

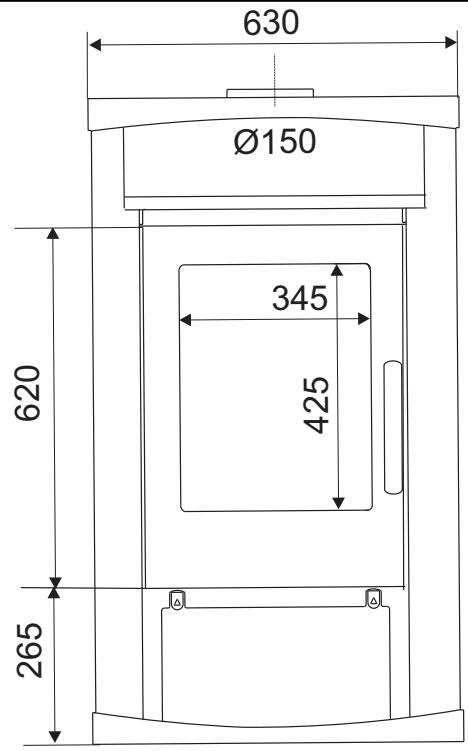

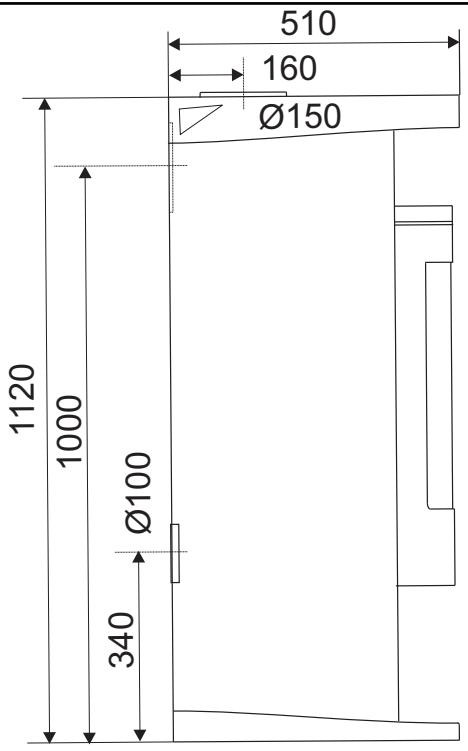

1. ENCOMBREMENT
1.1
2. CARACTERISTIQUES TECHNIQUES
POÉLE
ONTARIO 4
| Catégorie du poèle | Intermittent |
| Puisance calorifique nominale(3) | 8 kW |
| Fonctionnement porte fermée uniquement | |
| Type de raccordement | vertical / horizontal |
| Rendement | 78,2% |
| Température des fumées | 365°C |
| Taux de CO (13% O2) | 0,08 % |
| Taux de CO2 | 10,5 % |
| Taux de poussières | 26 g/Nm3 |
| Combustibles | bois de chauffage |
| Taille des bùches | 33 cm |
| Charge nominale horsaire | 2,5 kg |
| Intervalle de rechargement | 45 min |
| Combustible de remplacement | lignite |
| Combustibles interdits tous les autres dont charbons et dérivés | |
| Débit massique des fumées | 6,9 g/s |
| Diamètre nominal départ des fumées | 150 mm |
| Caracteristiques du conduit de fumées | |
| Dimensions minimales du boisseau | 20 x 20 cm |
| Ø mini tubage ou conduit métallique isolé | 150 mm |
| Hauteur mini du conduit au dessus de l'appareil | 4 m |
| Ventilation du local | 1 dm2 |
| Dépression (10 Pa = 1 mm CE) | |
| Allure nominale | 12 Pa ± 2 Pa |
| Allure réduite (mini admissible) | 6 Pa ± 1 Pa |
| Maxi admissible | 20 Pa |
| Poids net/brut | 147 kg / 167 kg |
| Plaque signalétique | au dos de l'appareil |
| Accessoires fournis | |
| Tisonnier | oui |
| Gant | oui |
| Option | |
| Buselot pour raccordement air Ø 100 mm | Option |
ONTARIO 4
3. INSTALLATION
3.1 DÉFINITION
Appareil de chauffage au bois destiné à être installé à proximité d'un mur, peut être déplaced sans travaux annexes. Le raccordement au conduit de fumées se fait au moyen de tuyaux conformes à la norme NFD 35-302 en tôle émailée ou en acier inoxydable. Le raccordement se fera sur un conduit de fumées individuel.

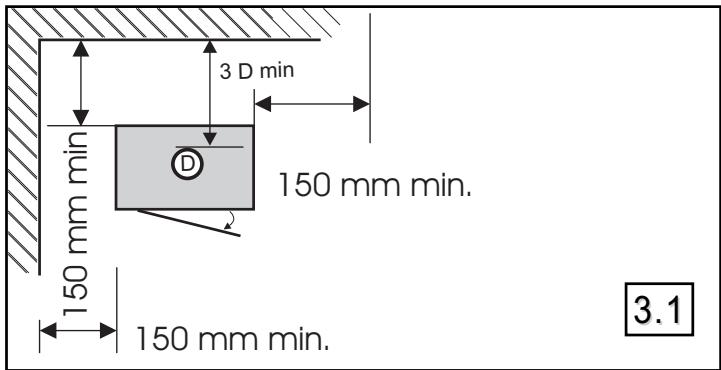

3.2 DISTANCES D'INSTALLATION (FIG. 3.1)
Quelle que soit l'orientation du raccordement (horizontal ou vertical), un écart conforme au schéma 3.1 doit être respecté entre le mur et les cotés et l'arrête de l'appareil.
3.3 MISE EN PLACE DE L'APPAREIL
L'appareil doit être installé sur un sol de capacité portante suffisante. Si la construction existante n'est pas satisfaisante, il faut réaliser les travaux nécessaires pour s'assurer que le sol supporte le poids de l'appareil (par ex. pose d'une plaque de répartition de charge). Installer le poèle à son emplacement définitif, lemettre à niveau. Dans la zone de chargement, nous recommendans la pose d'un carrelage (par exemple) pour faciliter l'entretien.

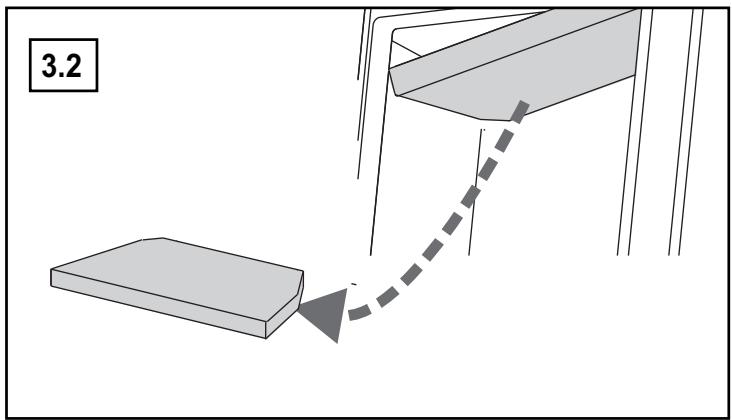

3.4 DÉFLECTEUR DE FUMÉES (FIG 3.2)
Elément important des performances de l'appareil, le déflecteur de fumées en vermiculite permet un échange de chaleur efficace et facilité la récapération des suies lors du ramonage. Avant la première utilisation de l'appareil, il est utile de se familiariser avec la manoeuvre de montage et de démontage du déflecteur, en effectuant cette manipulation à plusieurs reprises. Relever le déflecteur, le tourner et le tirer vers l'avant pour lesorting.
3.5 RACCORDEMENT
ENTRÉE D'AIR
Prise d'air extérieur non raccordée
Une prise d'air frais extérieur supplémentaire positionnée face aux vents dominants est nécessaire au bon fonctionnement de la combustion, surtout si l'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.). Elle doit avoir une section libre d'ouverture minimale de: 1 dm². Ne pas faire fonctionner le poèle si une hotte d'évacuation est en service.
CONDUIT DE FUMÉES
Traiter avec vigilance et attention ce point de l'installation.
Le raccordement de cet apparéil sur un conduit collectif est interdit.
Si le conduit existe: le faire ramoner mécaniquement (hérisson),
faire vérifier son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent.
Si le conduit n'est pas compatible (ancien, fissure, fortement encrassé): adressez-vous à un spécialiste pour sa remise en état suivant les réglementations en vigueur.
TUYAUX DE RACCORDEMENT
Utiliser des tuyaux T450, émailés ou inox 316 (disponible chez votre revendeur), sans réduction sur leur parcours.
Le raccordement au conduit doit être dans la piece où est installé l'appareil. Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement. Le tuyau ne dépassera pas à l'intérieur du conduit et les emman-chements seront démontables et étanches.
Respecter une distance minimale de 3xdiametre entre le tuyau de raccordement et le mur d'adossement.
Eviter une trop longue partie horizontale avant le conduit. Si celle-ci est inévitable, lui donner une pente ascendante de 5 cm par mètre.

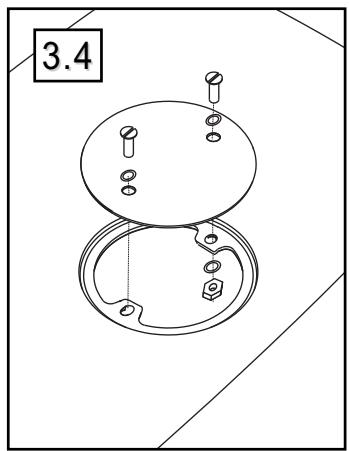

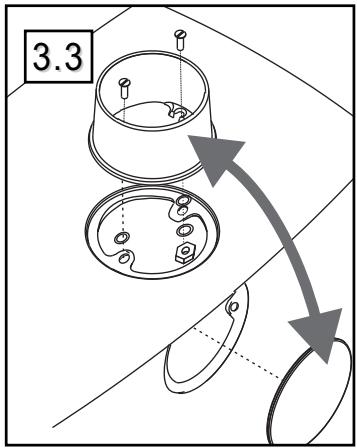

3.6 INVERSION DU RACCORDEMENT (FIG 3.3-3.4)
A la livraison, la buse est montée au dessus du foyer. Le tampon est fixé à l'arrière du poèle. Pour un raccordement horizontal:
- Ouvrir l'arrière prédecoupé du poèle (lame de scie à métaux).
- Démonter la buse (2 écrous).
- Démonter l'obturateur de la plaque arrière.
- Fixer la buse à l'arrière (2 vis).
- Fixer l'obturateur dessus.
- Raccorder le poèle.
3.7 PRISE D'AIR RACCORDEE À L'EXTÉRIEUR (OPTION)
Une buse de raccordement extérieur 100 peut être fixée (option) à l'arrête du poèle pour un branchement horizontal. L'objet est de ne pas prendre l'air de combustion dans la pièce, mais à l'extérieur. Ceci augmente le rendement de l'installation. De plus, la combustion n'est pas perturbée par la VMC ou une hotte aspirante.
Ouvrir l'arrière prédictoupé du poèle (ou vissé), fixer la buse de raccordement (option). Raccorder la buse à l'extérieur (avec une gaine alu flexible, de 2 m maximum, sinon l'arrivée d'air peut être insuffisante), face aux vents dominants. Si une grille est utilisée maintainir une section libre minimale de 0,25dm^2 . L'arrivée d'air ne doit pas risquer d'être obturée.
ONTARIO 4
4. UTILISATION
ATTENTION
- Ce poèle à bois est destiné à fonctionner porte fermée. La porte doit rester fermée en permanence en dehors du chargement.
- Si la niche sous le poèle sert de réserve de bois, ne jamais l'obturer totalement (une section d'ouverture libre frontale de 600~cm^2 minimum doit rester libre en permanence).
- Laisser un espace de 5 cm minimum entre le fond du poèle et le dessus des bùches.
- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser le gant pour manipuler les différentes commandes.
- Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.
4.1. COMBUSTIBLES
4.1.1. BOIS
Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.
- Préférer les feuillus durs (bouleau, charme, hêtre...),
- Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
- Proscire absolument les résineux (pin, sapin,...) en usage permanent, ainsi que les bois de récapération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).
- Ne jamais faire de flambées par brassées de petit bois, caisses, buchettes ou sarments qui provoquent des surchauffes brutes.
4.1.2. LIGNITE
En utilisation nominale ou au ralenti, en association ou non avec le bois, la briquette de lignite est un combustible économique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.
Attention! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite.

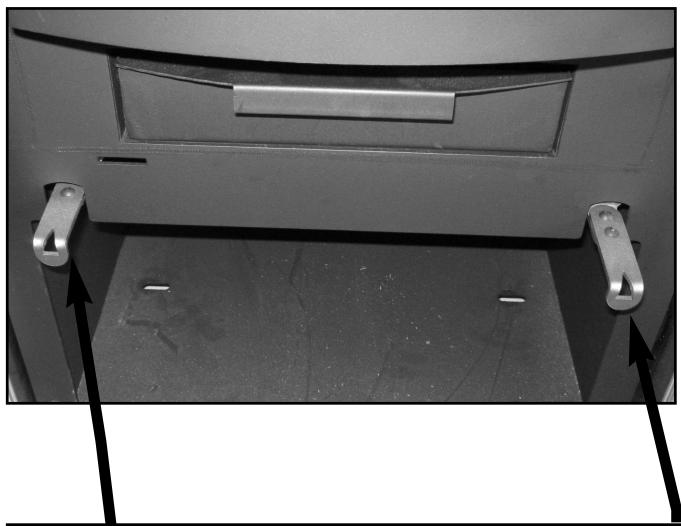

AIR PRIMAIRE
AIR SECONDDAIRE
RéGLAGE D'AIR DE COMBUSTION
4.2. PREMIER ALLUMAGE
Le premier allumage et la mesure du tirage doivent être effectuels par un installateur qualifié.
- Enlever les étiquettes autocollantes, les évventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier.
- Commencer par un feu léger puis augmenter la charge par paliers. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs (dues à la peinture de presentation) se produit, puis s'estompera dans le temps. Cette première mise en température devra donc se faire les fenêtres du local ouvertes.
- Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques techniques.
Ne jamais utiliser d'essence, d'alcool ni de fioul ou dérivés!
4.3. LE TIRAGE
La dépression à chaud du conduit de fumées du foyer ne doit jamais excéder 20 Pa. Si le tirage est supérieur, installer un régulateur de tirage. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du foyer. La présence d'une ventilation mécanique contrôle (VMC) peut influencer le tirage, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure de tirage. En présence d'une VMC, une prise d'air frais extérieur ouverte lors de l'utilisation du foyer est indispensable.
4.4. ALLUMAGE ET CONTROLE DE LA COMBUSTION
4.4.1. Air primaire (ferme poussé)
Le système de réglage de l'air primaire alimentée la grille. Ce réglage permet de moduler l'allure de la combustion.
La position d'allumage ne doit être utilisée que lors des phases d'allumage ou de reprise du feu. Une'utilisation permanente de cette position entraîne une dégradation de l'appareil.
Remarque : L'allure du feu dépendant largement de conditions locales (exposition de la maison, ventilation du local ..), déterminer lesassage réglages d'air par approches successives.
4.4.2. Air secondaire (ferme pousse)
Le registre de réglage de l'air secondaire permet de régler l'allure de combustion. Ajuster la position en allure normale.
Important:
Utiliser le gant pour manipuler la commande.
| TAB 4.A | Air primaire | Air secondaire |
| Allumage | Tiré | Tiré |
| Normale | Tiré | Intermédiaire |
| Réduite | Poussé | Intermédiaire |
4.1
ONTARIO 4
4.5. FONCTIONNEMENT
4.5.1. ALLUMAGE
Etaler du papier froissé sur la grille, poser dessus du petit bois et du bois de petite section. Positionner les commandes conformément au tableau 4.A (allumage). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger etmettre les commandes en position "allure nominale" (tableau 4.A). Il est préféable de charger en plusieurs fois只得 que de manière excessive.
A l'allumage, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être rechauffé progressivement avant d'obtenir le tirage normal.
Ne jamais utiliser d'essence, d'alcool ni de fioul ou dérivés!
4.5.2. RECHARGEMENT
Recharger le poèle quand il n'y a plus qu'un bon lit de braises et que les flames ont disparu. Ouvrir lentement la porte (avec la main froide) afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte.
Attention : le revêtement interieur en vermiculite est fragile, déposer les bùches dans le foyer sans heurter les parois.
4.6. ALLURE NOMINALE
Régler les commandes conformément au tableau 4.A.
L'intensité du feu est déterminée par la quantité de combustible.
Le bon fonctionnement du poèle dépend de l'alimentation suffisante en air frais.
4.7. ALLURE RÉDUITE
Egaliser une couche de braises, charger 2 à 3 buches, laisser prendre le feu puis régler progressivement les commandes d'air conformément au tableau 4.A (allure réduite).
Après un fonctionnement en allure réduite, faire un feu vif pour réchauffer le conduit et chasser les condensations éventuelles occasionnées par la combustion ralentie.
Eviter de fonctionner à allure très ralentie pendant de longues périodes. La température des fumées n'est pas suffisante, et celles-ci ne peuvent pas été evacuées avant leur condensation dans le conduit.
Pour arrêté la circulation d'air secondaire, pousser la commande à droite.
4.8. CHARGEMENT
Il est préférible de charger en plusieurs fois只会只不过 que de manière excessive. Disposer la charge de bois只会 vers le fond du foyer, pour éviter les chutes de braises.
2 bùches de bois de chauffage (environ 2 kg par heures) suffisent à atteindre l'allure normale.
4.9. FONCTIONNEMENT DE NUIT
Egaliser une couche de braises, charger 2 à 3 bùches, laisser prendre le feu puis fermer tous les registres. Le matin, faire un feu vif pour réchauffer le conduit et chasser les condensations occasionnées par la combustion ralentie.
4.10. FONCTIONNEMENT EN MI-SAISON
Eviter de fonctionner à allure réduite pendant de longues périodes. La température des fumées n'est pas suffisante, et celles-ci ne peuvent pas été evacuées avant leur condensation dans le conduit.
4.11. EN CAS D'INCIDENT
En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans l'habitation, vents très violents,.), fermer rapidement la porte de chargement et fermer toutes les commandes du poèle. Ne pas verser d'eau sur le foyer; avertir les pompiers.
5. ENTRETIEN
5.1 DÉCENDRAGE
Garder l'accès libre pour le nettoyage de l'appareil et du conduit. Le décen-drage se fait avec un tisonnier et une balayette (non fournis).
Attendre que I'appareil soit refroidi.
- Nettoyer la grille foyere.
- Vider régulierement le cendrier. L'amas de cendres limite l'arrivee d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
- Replacer le dendrier avant le chargement.
5.2 ENTRETIEN DES ÉLÉMENTS DE FAÇADE
Pour nettoyer le poèle, ne pas utiliser d'eau, de solvant ou de produit abrasif (meme légrement) mais uniquement un chiffon doux et sec.
5.3 NETTOYAGE DE LA VITRE
Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempe dans de la cende de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois un léger noircissement peut apparfaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.
5.4 RAMONAGE OBLIGATOIRE
La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Conserver les documents justificatifs du ramonage.
Après le ramonage du conduit, replacer le déflecteur de fumée.
Avant toute nouvelle utilisation du poèle, vérifier que tous les éléments sont bien en place.
5.5 ENTRETIEN ANNUEL
Après chaque saigon de chauffe, effectuer un nettoyage complet du poèle et vérifier le bon fonctionnement de toutes les parties mobiles de l'appareil Remarque : une brique fissurée ne gène pas le fonctionnement de l'appareil.
6. SERVICE APRES-VENTE
Votre appeareil comporte un certain nombre de pieces d'usure dont l'état est à vérifier lors de l'entretien annuel. Voitre revendeur est à même de vous fournir les pieces de rechange nécessaires.
Pour toute demande de renseignements ou de pieces détachées, indiquer la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique. N'utiliser que des pieces de rechange fournies par le fabricant.
